Бірде мен ауыр ЭВ аккумулятор корпусы бағдарламасы үшін 400 тонналық пресс тежеуді сатып алуға келісім бердім. Құжат жүзінде есептеулер мінсіз еді: 1/4 дюймдік табақ, 12 футтық төсек және тоннаж бойынша 15% қауіпсіздік шегі. Алайда алғашқы өндіріс бөлігі тек талапқа сай келмей қойған жоқ—ол инсульттің жартысына келгенде рамға кептеліп, машинаны да, операторды да шиеленісті, жоғары тәуекелді жағдайға тіреді.

Бізде жеткілікті күш болды. Бізде болмаған нәрсе — ашықтық еді. Бөлшектің геометриясы машинасының физикалық мойны сыйдыра алмайтын иілу дәйектілігін қажет етті. Бұл техникалық парақ тек теориялық қабілетті көрсететінін, ал нақты әлемде өнімділікті қамтамасыз етпейтінін қатты еске салды. Егер сіз сатып алуды тек тоннаж диаграммасына сүйеніп жасасаңыз, ең күрделі бөлшектерде сәтсіздікке ұшырайтын машинаға инвестиция салып тұрғаныңыз.

Тоннаж Иллюзиясы: “Жеткілікті Күш пен Төсек Ұзындығы” Неліктен Өндіріс Алаңында Құлайды

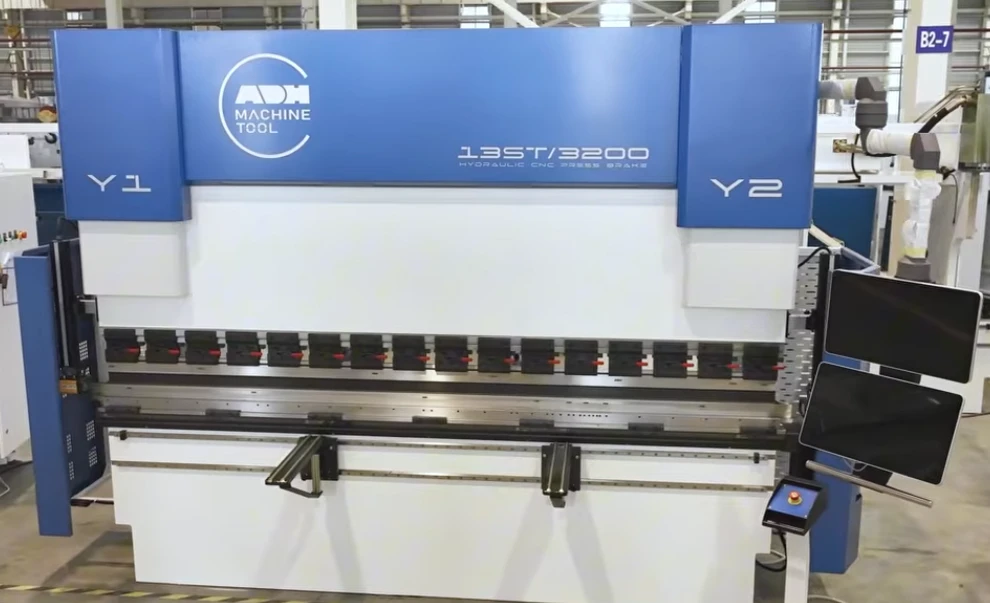

Жаңа жабдықты бағалап жатқан өндірушілер үшін CNC пресс тормоз, азғыру — тоннаж және төсек ұзындығымен бастау және аяқтау. Бірақ бұл тәжірибе көрсеткендей, күш жеке өзі қабілеттілікті анықтамайды. Геометрия анықтайды.

Неге Тоннаж Формуласы “Қабылданды” Дейді, Ал Бірінші Бап Әлі де Сәтсіздікке Ұшырайды

Көптеген инженерлер 300 тонналық пресс тежеуді төсектің кез келген нүктесінде қолжетімді 300 тонна күш деп ойлайды. Шын мәнінде, номиналды тоннаж әдетте таралған жүктеме шегі болып табылады—көбінесе бүйірлік рамалар арасындағы арақашықтықтың кемінде 60% бөлігі бойынша есептеледі. Егер сіз 10 футтық төсек ортасына 2 футтық шасси кронштейнді орналастырып, оған 250 тонна күш қолданғыңыз келсе, бұл тек металды иіп қоймайды; ол сонымен қатар рамды жетекті цилиндрлерден жұлып алуға тырысады.

Күш осылай шоғырланғанда, төсек пен рам “күлімдеп тұрған” пішінге майысып қалады—осы себептен орталық иілімдер жиі ұштармен салыстырғанда жеткіліксіз қалыпта шығады. Гидравликалық немесе механикалық сына түріндегі “кронды” жүйелер бұл майысуды түзетуге арналған, бірақ олардың реттеу ауқымы шектеулі. Егер бөлшек тым қысқа және талап етілетін тоннаж тым жоғары болса, жүйе жеткілікті түрде өтей алмайды, нәтижесінде еденнен шықпай-ақ өлшемнен тыс бөлшектер аласыз. Біз жиі қиылған рама болттарын немесе жарылған гидравликалық тығыздағыштарды көреміз — себебі машина қағаз жүзінде белгіленген сыйымдылығын асырғандықтан емес, жүктеме рама көтере алмайтын тәсілмен бағытталғандықтан.

Тоннаж диаграммасының өзі тұзақ, себебі ол “идеалды” жағдайларды болжайды, ал олар өндіріс басталғанда сирек сақталады. Стандартты 2 дюймдік V-қалып 1/4 дюймдік A36 болатты 10 фут бойынша иілу үшін 139 тонна қажет етеді. Бірақ дизайн ішкі радиустың тар болуын талап етсе және сіз 1.5 дюймдік V-қалыпқа ауыссаңыз, бұл бір ғана түзету тоннажды 300 тоннаға дейін арттырады — бірден “қабілетті” машинаны шегіне жеткізеді. Ал сіздің материал жеткізушіңіз көрсетілгеннен 10% қаттырақ болат партиясын жеткізсе ше?

Шасси корпусының геометриясы (терең қайтарымдар, биік қырлар, көп сатылы иілімдер) қарапайым техникалық парақ логикасын қалай бұзады

Шасси корпустары ешқашан жай тегіс табақтар болмайды; олар терең қайтарымды қырларымен құрал айналасына оралған үш өлшемді жұмбақтар. Сізде 1000 тонна қолжетімді күш болуы мүмкін, бірақ егер бөлік тереңдігі 12 дюйм, ал мойын тереңдігі — соққы ұшы мен машина рамасы арасындағы қашықтық — тек 10 дюйм болса, бөлшек иілім аяқталғанға дейін машинаның артқы бөлігіне соғылады. Мен миллион долларлық бағдарламалардың тоқтап қалатын сәттерін көрдім, өйткені ешкім бөлшектің “тербелісін” — металлдың иілу кезінде жүретін доғасын тексермеген.

Биік қырлар екінші шектеуді тудырады: ашық биіктік. 10 дюймдік вертикалды қырды қалыптастыру үшін кем дегенде 10 дюймдік соққы, оған қалып биіктігі, материал қалыңдығы және бөлшекті тиеу мен түсіруге жеткілікті ашықтық қажет. Егер машинаның ашық биіктігі небәрі 18 дюйм болса және құрал жиынтығы оның 14 дюймін алып тұрса, сізде ұзындығы 3 футқа дейінгі бөлшекті басқаруға небәрі 4 дюймдік жұмыс кеңістігі қалады. Нәтиже? Операторлар бөлшекті бүйірінен енгізуге мәжбүр болады, бұл цикл уақытын үш есе арттырады және жарақат алу қаупін көбейтеді.

Көп сатылы иілімдер тағы бір деңгейдегі күрделілікті қосады, себебі геометрия әр соққы сайын өзгереді. “U” арнасы қайтарымды қырмен—ЭВ аккумулятор рамаларында жиі кездеседі—бөлшектің қалыптасу барысында машинаның ішіне терең енуін қажет етеді. Егер тіректер тым тар орналасқан болса (бүйір рамалар арасындағы арақашықтық), мұндай күрделі пішіндер үшін толық төсек ұзындығын пайдалану мүмкін емес. Сізде 12 футтық төсек болуы мүмкін, бірақ егер бүйір рамалар арасы тек 10 фут болса, 10 футтан ұзын қайтарымды қырды қалыптастыру жай ғана мүмкін емес. Негізгі сұрақ — машина бөлшек әр иілім арқылы өсіп, айналған сайын оны сыйғызуға физикалық “терезеге” ие ме.

Нақты қауіп: қағаз жүзінде талапқа сай, бірақ геометриялық тұрғыдан сәтсіз машиналар

Ең қауіпті машина — дерлік жұмыс істейтін машина. Ол техникалық тұрғыдан талап етілген тоннажды бере алады және жеткілікті төсек ұзындығын ұсынады, бірақ операторлар бөлшектерді ыңғайсыз бұрыштап немесе әр соққы арасында құралдарды алып-тастап, қырды өткізу үшін “операциялық гимнастика” жасауға мәжбүр. Бұл тек тиімсіз емес; бұл өздігінен тұрақсыз. Егер сіз бөлшекті сыймайтын кеңістікке мәжбүрлеп енгізсеңіз, артқы бағыттаушы позициялау мен бөлшекті басқарудағы ауытқуларды енгізесіз және бұл шынайы алты сигма өнімділігін іс жүзінде мүмкін емес етеді.

Осындай жағдайларда, біз жиі тоннаж төмендетуді көреміз — машинаны шамадан тыс жүктемеден немесе ақаудан қорғау үшін дизайнда көрсетілгеннен кеңірек V-қалып қолдану. Бірақ бұл түзету иілімнің сыртқы радиусын өзгертеді, ол жазық үлгі ұзындығын өзгертеді, ал ол өз кезегінде лазермен кесілген дайындамаларды жарамсыз етеді. Осы сәтте сіз сызба бойынша емес, екі өлшемді техникалық парақ бойынша сатып алынған машинаның шектеулері бойынша құрылысты жүргізіп жатырсыз. Бұл сәйкессіздіктің нақты құны — тек бір жеткізілім күнін өткізіп алу емес, келесі онжылдықта шығарылған әр бөлшекке енгізілген тұрақты айып.

Бұл ең маңызды, бірақ жиі тым кеш байқалатын шектеуге әкеледі: құрал биіктігі мен жүріс ұзындығы арасындағы байланыс. Машина ашық биіктікті мол ұсынуы мүмкін, бірақ жүрісі шектеулі. Бұл жағдайда сіз биік құралдарды орната аласыз, бірақ рам бөлшекті шын мәнінде қалыптастыру үшін жеткілікті ұзақ жүре алмайды. Бөлшек қозғалысына керекті ашықтық пен иілімді аяқтау үшін қажетті жетуді қалай теңестіресіз?

Геометрия бірінші: Ашық биіктік, жүріс, мойын тереңдігі және артқы бағыттау — келіспейтін шектеулер

Жоғары сыйымдылықтағы жабдықты бағалағанда, мысалы Үлкен гидравликалық иілу станогы, бұл геометриялық параметрлер жиі таза тоннаждан гөрі жетістікке көбірек әсер етеді.

Ашық биіктік пен қорап тереңдігі: Қайтарма бүгілудің ара қашықтығын соқтығысу алдында есептеу

Мен бір жолы 400 тонна басқыш тежегіштің үш апта бойы бос тұрғанын көрдім, себебі электр көлігінің батарея науасының 14 дюймдік қайтарма қыры бүгілу 90 градусқа жетпей жатып жоғарғы арқалыққа соғылған еді. Машинаның жоғары берік болатты оңай бүгуге тоннажы жеткілікті болды, бірақ оның ашық биіктігі—рам мен төсектің арасындағы жалпы аралық—бар болғаны 20 дюйм еді. 4 дюймдік матрица мен 6 дюймдік пуансон орнатылғаннан кейін, тек 10 дюйм ашық кеңістік қалды. 10 дюймдік ашықтыққа 14 дюймдік қырды бүгу өндірістік қиындық емес — бұл математикалық мүмкін емес жағдай. Бөлшек бүгілу аяқталмай тұрып машинаның жоғарғы құрылымына соғылады.

Сондай-ақ бөлшектің “айналу доғасын” есептеу керек — ол жазық күйден соңғы бүгу бұрышына ауысқанда жүретін доғалы қозғалысын. Терең шанақ корпусында дайындама орнында тұрмайды; бүгілу кезінде рамға қарай жоғары қозғалады. Егер құрал қалыңдығы тым қысқа болса, бөлшек рамға соғылады. Егер құрал қалыңдығы соқтығысуға орын қалдырса, бірақ ашық биіктігі жеткіліксіз болса, онда сіз дайындаманы машинаның ішіне жүктей де алмайсыз.

Сіз қолдануды жоспарлаған дәл құрал жиынтығымен ашық биіктікті тексердіңіз бе?

Жүріс ұзындығы және ашық кеңістік: Пуансон бүгілу процесін физикалық аяқтай ала ма?

Теңшеулі басқыш тежегіш сипаттамасында жиі кездесетін қате — стандартты 8 дюймдік цилиндр жүрісін сақтап отырып, шамадан тыс 30 дюймдік ашық биіктік (күнсары) сұрау. Нәтижесінде машинаның ортасында функционалды "өлі аймақ" пайда болады.

Сіз терең қайтарма қырды бүркемелеу үшін үлкен 15 дюймдік қаз мойынды пуансон орнатуға жеткілікті орынға ие болуыңыз мүмкін, бірақ тек 8 дюймдік жүріспен рам сол пуансонды матрицаға жеткілікті терең енгізе алмайды. Машина баптауды ұстай алады — бірақ оған жетпейді.

Жоғары құрамды шанақ орталарында біз көбіне осы айырмашылықты теңестіру үшін матрица бағыттары немесе көтергіштерге сүйенеміз. Бірақ қосылған әрбір дюймдік көтергіш сіздің қолжетімді ашық биіктігіңізді дәл сонша азайтады. Бұл нөлдік нәтиже беретін айырбас.

Егер сіз 5 дюймдік V-матрицада 1/2 дюймдік тақтаны ауада бүгіп жатсаңыз, серіппе қайтуын өтейтіндей етіп, пуансон матрицаға терең енуі қажет.

Егер материалдың беріктігіне жетпей жүріс шектіне жетсеңіз, рам қысқа тоқтайды — бұл сізге толық қалыптаспаған бөлшекті тамақта тұрып қалдырады.

Сіздің рамыңызда ең биік пуансонды ең терең матрицада түбіне дейін жеткізуге жеткілікті жүріс бар ма?

Тамақ тереңдігі мен рам қаттылығы: Үлкен шассилер панеліндегі айырбас

“Тамақ” — бүйір рамалардағы С-тәрізді ойық, ол ұзын бөлшектердің машинаның ішінен өтуіне немесе кең бөлшектердің төсекте терең қалыптасуына мүмкіндік береді. Егер сіз 30 дюймдік кең шасси бүйір панелін бүгуде тамақ тереңдігі тек 10 дюйм болса, сіз тек сыртқы шеттерін қалыптай аласыз. Қосымша жету үшін тамақ тереңдігін арттыру керек — бірақ бұл қосымша саңылау физика заңымен анықталатын құрылымдық шығынмен келеді.

Тамақ тереңдігі артқан сайын, пресс тежегіштің С-рамы қаттылығын жоғалтады. 200 тонна жүктемеде терең тамақты машина камертон сияқты иілуі мүмкін, бұл раманың жоғарғы және төменгі бөліктерінің арасының кеңеюіне әкеледі. Бұл ауытқулар бұрыштық дәлдікті бұзады, өйткені пуансон CNC контроллері күткендей матрицаға дәл тереңдікке енбейді. Көртуші жүйелер төсек ауытқуын өтей алады, бірақ олар раманың созылуын түзетуге арналмаған.

Үлкен бөлшектерді дәл орналастыруды қалай қамтамасыз етеміз, егер артқы бағыттаушы оларды қолдауға жету немесе икемділікке ие болмаса?

Артқы бағыттаушы осьтері мен жүрісі: 4 ось шектеулі болғанда, 6 осьтің қажеттілігі

Мен бекіткен машиналарда нақты шектеу тоннажда емес, артқы бағыттаушыда болған жағдайлар болды. Стандартты 4 осьтік артқы бағыттаушы (X, R, Z1, Z2) саусақтарды алға, тігінен және бір уақытта жан-жаққа жылжытады. Бұл қарапайым тікбұрышты қорап үшін жеткілікті, бірақ шассидің корпустары көбінесе конустық жақтар немесе ығысқан фланецтермен келеді. 4 осьтік бағыттаушымен конусты қалыптастыруға тырысқанда операторлар тығындар немесе магнитті блоктар қолдануға мәжбүр болады — бұл әдіс қалдық деңгейін оңай 10% немесе одан жоғарыға жеткізуі мүмкін.

6 осьтік артқы бағыттаушы X1 және X2 саусақтарын жеке-жеке жылжытуға мүмкіндік береді. Сіз бір саусақты 10 дюймге, ал екіншісін 10,5 дюймге қоя аласыз, бұл конус тәрізді детальді дәл ұстайды. Бұл мүмкіндіктісіз сіз дәл CNC пресс-тежеуді 1970-жылдардағы қолмен жұмыс істейтін пресс сияқты жұмыс істеуге мәжбүрлейсіз. Сондай-ақ R осьтің қозғалысын тексеру керек: егер сіздің матрицаның биіктігі 4 дюйм болса, ал артқы бағыттаушы тек 3 дюймге көтеріле алса, саусақтар әр алға жылжығанда матрицаның артына соғылады.

Деталь төсекке дәл ортасына орналастырылмаған кезде сол дәлдікке не болады?

Ортадан тыс және асимметриялы жүктеме: машина параллельділікті сақтай ала ма?

Тоннаждық диаграммалардың көпшілігі ию орталықта болады деп есептейді. Шындығында, шасси детальдары ұзын және төсек бойында бірнеше орнатуды талап етеді. 10 футтық төсекке сол жақ ұшына 150 тонна түсіргенде, Y1 және Y2 цилиндрлері (сол және оң гидравликалық рамалар) раманы деңгейде ұстау үшін қатты түзету керек болады. Егер гидравликалық синхрондау жеткілікті тез жауап бере алмаса немесе раманың қаттылығы пайда болған моментке қарсы тұруға жетпесе, рам қисая бастайды.

Бұл қисайу тек бұрышыңызды бұзумен шектелмейді; уақыт өте келе бағыттауыштар мен тығыздағыштардың тозуын тездетеді. Мен премиум машиналардың негізгі цилиндр тығыздағыштарын бір жыл толмай жарылып кеткенін көрдім, себебі операторлар орнатуға уақыт үнемдеу үшін бір жақта шағын, жоғары тоннажды кронштейндерді жиі ию жүргізген. Егер сіздің шасси жобасы асимметриялы июді талап етсе, сізге электрондық деңгейлеу және ортан тыс жүктемеге арналған рам қажет. Әйтпесе, машинаның өзін ақтамай тұрып бағыттауыштарды ауыстыруға тура келеді.

Сіздің компенсация жүйеңіз шын мәнінде жүктемені теңестіріп тұр ма — әлде сіз тек раманы иіп тұрсыз ба?

Дефлекция және компенсация: Қалың немесе ұзын корпустарда бұрыштың тұрақтылығын шын мәнінде не басқарады

Сіз 10 футтық электр көлігі батареясының науасын пресстен шығарасыз. Сол жақ шеті 90 градус өлшенеді. Оң жақ шеті 90 градус өлшенеді. Сосын ортасын тексересіз: 92,5 градус. Бұл — $400 дайындама қоқысқа кетеді деген сөз.

300 тонна күште пресс-тежеу қатты болат блок емес. Ол өте қатты серіппе сияқты әрекет етеді.

Неліктен ұзын төсек дефлекциясы шасси детальдарында “банан эффектін” тудырады

Гидравликалық цилиндрлер раманың шеткі басында төмен қарай қозғалып, бүйір рамалар төсек ұштарын жоғары итергенде, машинаның ортасы негізінде қолдаусыз қалады. Рама ортасында жоғары қарай иіледі, ал төсек төмен қарай дефлекция жасайды. Құралдар аздап ажырайтындықтан, ортасында пуансон матрицаға ұштардағыдай терең еніп кете алмайды.

Бұл біз “банан эффекті” деп атаймыз.”

Салалық зерттеулер көрсеткендей, қайта өңдеу жұмысының 20%-ге жуығы дефлекциямен тікелей байланысты — қарапайым тоннаж қателігінен әлдеқайда көп. Сізде 1000 тонна қолжетімді күш болуы мүмкін, бірақ егер төсек ортасы жүктеме астында тек 0,015 дюйм төмен түссе, сіздің шассиңіз дәнекерлеу қондырмасына ешқашан дәл сәйкес келмейді. Гидравликалық немесе механикалық сына тәрізді компенсация жүйелері бұл мәселеге қарсы әсер бере алады, бірақ олардың шегі бар.

Ендеше төсек ортасын қайта қалай жұмысқа тартасыз?

Механикалық және гидравликалық компенсация: Қайсысы ауыр жүктеме кезінде дәлдікті сақтайды?

Иілген төсекке түзету енгізгенде сізде екі негізгі нұсқа бар: күшті гидравликалық қысыммен қолдану — немесе оны қатты болатпен қарсы қою.

Гидравликалық компенсация төменгі арқалыққа ендірілген шағын цилиндрлер жүйесіне сүйенеді. CNC қажетті тоннажды анықтағанда, ол осы цилиндрлерге қысымды сұйықтық жібереді, бұл төсек ортасын көтеріп, раманың дефлекциясын қайталайды. Жүйе жылдам және өте реттелетін. Алайда, ұзақ уақыт бойы жоғары тоннажда шасси өндірісі кезінде гидравликалық сұйықтық қызады. Клапандар біртіндеп ауытқи бастайды. Мен гидравликалық компенсация жүйелерінің жарты дюймдік табақтың 300 деталі өндірілген кезде тұрақтылығын жоғалтып, соңғы 50 детальдың дәлдіктен шыққанын көргенмін.

Механикалық компенсация, керісінше, төменгі төсек бойымен жүретін CNC басқаратын қарсы тұрған болат сына сериясын қолданады. Мотор төменгі сынааларды көлденең жылжытып, жоғарғы сынааларды жоғары итереді.

Нәтижесінде қатаң, ымырасыз болат қарсы күш пайда болады.

Қалың, жоғары беріктікті болат корпустарды қалыптастыру кезінде механикалық сыналар ең тиімді шешім болып саналады. Олар ағып кетпейді. Температуралық өзгерістерге сезімтал емес. Өте үлкен жүктемелер кезінде де сығылмайды. CNC күтілетін иілу шамасын есептеп, соққы түсіргіштің (раманың) қозғалысы басталғанға дейін сыналарды қажетті орындарға орналастырып, оларды мықтап бекітеді.

Ал егер жүктеме сол сыналардың үстінде дәл орталықтан түспесе, не болады?

Электр-гидравликалық синхрондау мен торсиондық білік жүйелерінің нақты жағдайдағы қайталанғыштығын салыстыру

Шасси өндірісінде иілу сызығы төсектің дәл ортасында өте сирек кездеседі. Ерте ме, кеш пе, сіз шеткі сол жаққа жоғары күш қолданатын, қысқа прогрессивті станция орнатып, ығысқан кронштейн қалыптастырасыз.

Ескі немесе арзанырақ машиналар раманың параллельдігін сақтау үшін торсиондық білікке сүйенеді — бұл екі гидравликалық цилиндрді (сол және оң) байланыстыратын болат өзек. Сол жаққа 150 тонна күш түсіп, оң жаққа ештеңе түспесе, торсиондық білік физикалық түрде бұралады. Рама көлбеиді. Иілу бұрышы бұзылады.

Электр-гидравликалық синхрондау бұл механикалық тәуелділікті жояды.

Қатты байланыстың орнына тәуелсіз пропорционалды клапандар Y1 (сол жақ) және Y2 (оң жақ) цилиндрлерін реттейді. Жан жақтағы рамаларға орнатылған сызықтық энкодерлер соққының позициясын 0.0004 дюйм дәлдікпен бақылайды. Егер сол жақ қалың шассиді ұстап, баяуласа, CNC дереу оң жақтағы май ағынын азайтады да, раманы нақты уақытта мінсіз параллель күйде ұстап тұрады. Бұл — заманауи сұйықтықты басқару инженериясының айқын көрінісі.

Алайда, тек синхрондау раманың бағдарламаланған тереңдікке дәл жететініне кепілдік береді.

Материал жеткізушіңіз беріктігі белгіден 10% жоғары болат партиясын әкелсе, не болады?

Нақты уақытта бұрышты өлшеу қажетті болған жағдай (жоғары берікті болат және серпімді қалпына келу ауытқуы)

Сіздің машина геометрияңыз дәл реттелген. Крондау сыналары калибрленген. Y1 және Y2 цилиндрлері мінсіз синхронда қозғалады. Пуансон CNC бұйырған микрондық тереңдікке дәл жетеді.

Рама кері шегінеді — ал бөлшек кеше болғаннан үш градусқа кеңірек серпіліп кетеді.

Domex немесе Hardox сияқты жоғары берікті болаттар серпімді қалпына келу дәрежесінде айтарлықтай өзгергіштікке ие. Бір катушкадан келесіге созылу беріктігінің 10% айырмашылығы болған жағдайда, пуансонды 5 дюймдік V-пішінді матрицаға дәл сол тереңдікке түсіру соңғы бұрыштың мүлдем басқа шығуына әкеледі. Егер сіздің майыстыру пресіңіз “көр соқыр” режимде, тек ішкі есептерге сүйеніп жұмыс істесе, зауыт партиясын ауыстырған сайын жарамсыз бөлшектер аласыз.

Нақты уақытта бұрышты өлшеу жүйесі майыстыру пресін «көр соқыр» атқарушыдан белсенді сапа бақылау жүйесіне айналдырады.

Лазерлік сенсорлармен немесе матрицаға орнатылған датчиктермен жабдықталған жүйелер металл иіліп жатқанда нақты бұрышты өлшейді. CNC пуансонды төмен түсіріп, бөлшекті әдейі артығырақ иеді, серпіліс шамасын өлшеу үшін демалдырады да, содан кейін автоматты түрде қайта соғып, дәл нысаналы бұрышқа жеткізеді. Осылайша, машина материал ауытқуларын нақты уақытта өтейді.

Бірақ бұл аса дәл қозғалыстар соңғы жанасу нүктесінде — сайман мен бөлшек түйісінде — қаншалықты тұрақты сақтала алады?

Сайман сәйкестігі: “иә” деген машинаны “жоқ” инвестицияға айналдыратын шектеуші фактор

Мен бұл жағдайды сан мәрте көрдім. Сіз мінсіз электр-гидравликалық синхрондау мен нақты уақыттағы бұрыш өлшеу жүйесі бар, 400 тонналық, 14 футтық ең жаңа CNC майыстыру пресін мақұлдайсыз. Ол зауыт қабылдау сынағынан мінсіз өтеді. Бірақ өндірістің екінші аптасында ол бос тұрып қалады. Неліктен? Себебі 12 дюйм тереңдіктегі электр көлігінің аккумулятор науасы соңғы артқы иілу кезінде стандартты түзу пуансонға соғылады. Машинада қажетті тоннаж да, төсек ұзындығы да, ақылды басқару да бар, бірақ сайман өлшемі жеті сандық инвестицияны қымбат қағаз ұстағышқа айналдырады. Сіз жай ғана майыстыру пресін сатып алмайсыз — бөлшек ешбір шектеуге соқтықпай қозғалып өтуі тиіс үш өлшемді кеңістіктік қорапқа инвестиция саласыз. Ал бөлшек геометриясы күрделенген сайын, сол бос кеңістікті қалай басқарасыз?

Қаз мойынды пуансондар, сегменттелген саймандар және терең корпустарда соқтығысу қаупін болдырмау

Кәдімгі шасси корпусын қарастырайық. Онда ешқашан жалғыз, таза 90 градус иілу болмайды. Сіз терең қораптар, тар U-арналар және бірнеше ығысқан кронштейндер қалыптастырасыз. Егер матрица саңылауынан тарлау жиекті иіп көрсеңіз, соққы кезінде рама толық тірекке ие болмайды. Парақ сырғып кетуі, бөлшек деформациялануы және пуансонның сынса қаупі бар. Жиі қолданылатын ереже бойынша, бірнеше ығысу арасындағы ең аз қауіпсіз аралық материал қалыңдығынан шамамен алты есе болуы керек. Бұл ережені елемесеңіз, стандартты түзу пуансондар сіз бұрын иіп қойған жиектерді мыжып тастайды.

Бұл дәл сол нүкте, мұнда «gooseneck» пуансондар мен сегменттелген аспаптар қосымша жаңартулардан абсолютті қажеттіліктерге ауысады.

«Gooseneck» пуансоны өз профилінде елеулі ойық кесіндіге ие, бұл қалыптан шыққан қайтарма фланецтің жоғарыға айналып, аспаптың ішіне енуіне мүмкіндік береді және бұл кезде рамға соқпайды. Сегменттелген аспаптар сізге пуансондарды нақты жұмыс ұзындығына жинауға мүмкіндік береді, терең қорап секцияларындағы бүйір фланецтерге орын ашады. Алайда, бұл күрделі геометрия айрықша дәлдікті талап етеді. Егер шасси корпусы алты дәйекті иілуде қатаң фланец ені бойынша төзімділікті қажет етсе, сегменттелген жинақтағы сәл ғана ығысу әр соққымен көбейеді. Операторлар көбіне мәселені соңғы бөлшек тежегіштен қисық болып шыққанда ғана байқайды. Сосын нақты сұрақ туындайды: бұл жоғары клиренсті, дәл аспаптар қалың пластина шасси қолданбаларына салынғанда не болады?

Үлкен радиусты матрицалар мен қалың пластина: сіздің қолданыстағы аспаптарыңыз шыдай ма?

Мен бір дүкеннің жаңа жоғары жылдамдықтағы пресc тежегішінде жарты дюймдік жоғары беріктікті болат пластинаны ескі V-матрицаларымен иілуге тырысқанын көрдім. CNC жүйесі рамды мінсіз дәлдікпен жүргізді — бірақ ескі аспаптар шоғырланған жүктемеге шыдай алмады. Команда өздерінің қолданыстағы аспап қорын жаңа машинаға жай ғана көшіруге болады деп ойлады, қаттылық үйлесімділігінің шешуші мәселесін елемей.

Аспаптың қаттылығы табақ металдың қаттылығынан асып түсуі керек. HRC 10–20 диапазондағы төмен көміртекті болат үшін аспап әдетте HRC 58–62 деңгейіне дейін шыңдалуы тиіс, мысалы Cr12MoV аспап болаты. Бірақ тек қаттылықтың өзі мәселені шеше алмайды. Егер айырмашылық тым үлкен болса немесе сіз қалың пластинаны дұрыс бет сәйкестігі жоқ үлкен радиусты матрицамен қалыптасаңыз, қалыптастыру қысымы өте шағын жанасу аймағына шоғырланады. Аспап бүтін қалуы мүмкін, бірақ ол бөлшек бетін терең сызықтар мен микро-жарықтармен қалдыруы ықтимал.

Одан да маңыздысы, CNC пресc тежегіштері ескі механикалық машиналарға қарағанда әлдеқайда қатаң аспап төзімділігін талап етеді. Механикалық тежегіштің өзінде люфт болады — ол арзан матрицаның кемшіліктерін жасыра алады. CNC тежегіш, керісінше, сіз бағдарламалаған микронға дейін орындайды. Егер сіздің матрицаны 0,005 дюйм тоздырса, басқару жүйесі оны өтемейді — ол жай ғана мінсіз тұрақтылықпен ақаулы бөлшек шығарады. Дәл аспаптар осыншалықты маңызды болса, нақты сұрақ мынадай: ауыр, жоғары дәлдік сегменттерін тұрақты ауыстыруды өткізу қабілетін жоймай қалай басқаруға болады?

Гидравликалық қысу және ауыстыру жылдамдығы: өнімділік пен капиталдық инвестиция арасындағы тепе-теңдік

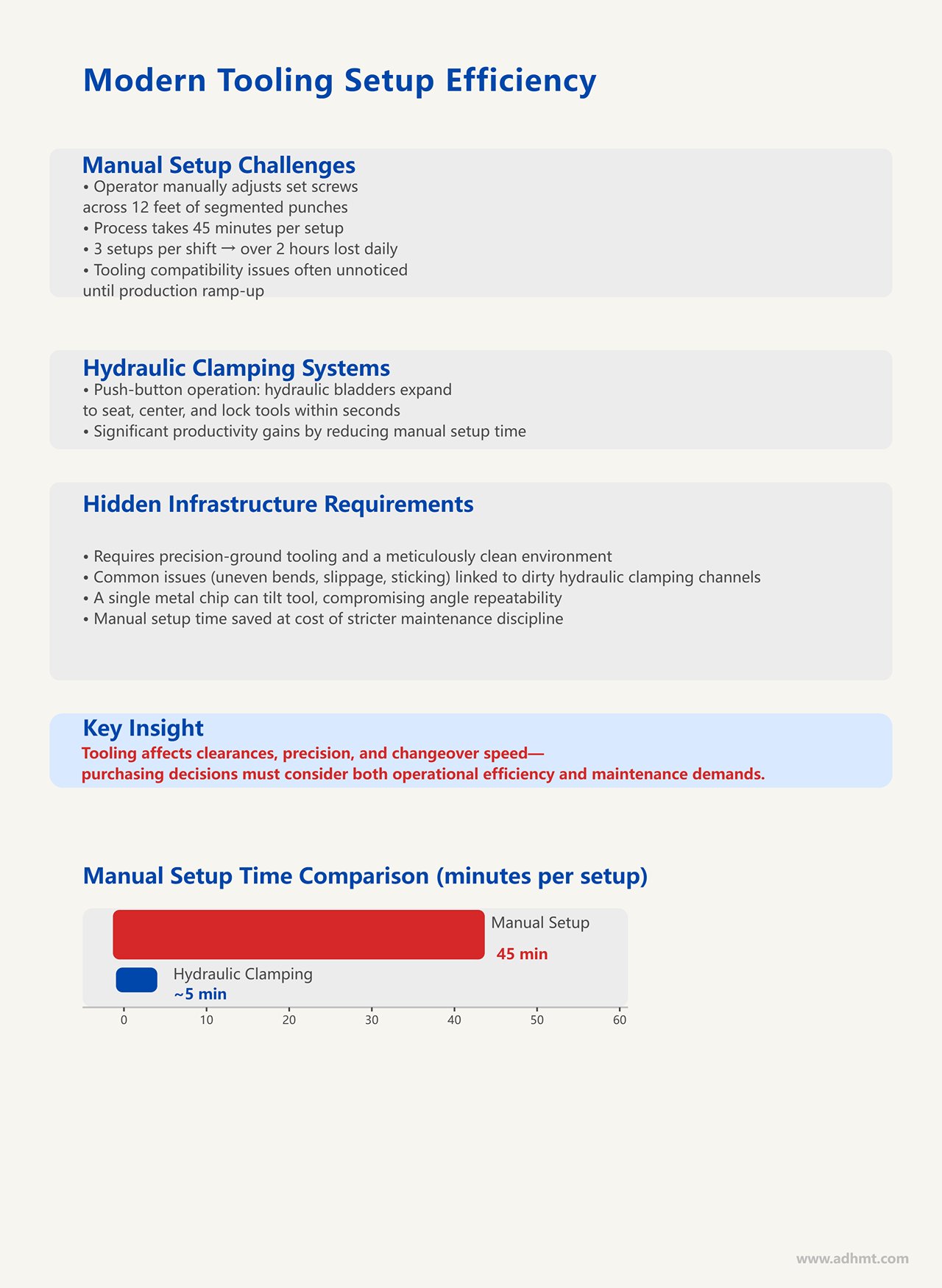

Оператордың әр жаңа шасси нұсқасы үшін 12 футтық сегменттелген «gooseneck» пуансондардың бойымен күйге келтіру бұрандаларын қолмен босатып, қайта қатайтып жатқанын елестетіңіз. Бұл процесс 45 минут уақыт алады. Бір ауысымда үш рет орнату болса, сіз күн сайын екі сағаттан астам өнімді машиналық уақытты жоғалтасыз. Аспап үйлесімділігі мәселелері көбіне сипаттама кезеңінде байқалмайды — олар өндіріске шығу кезінде тыныш түрде пайда табуды азайтады.

Гидравликалық қысу жүйелері бұл мәселені тура шешеді. Батырманы басқан кезде гидравликалық мембраналар кеңейіп, бүкіл аспап жинағы бірнеше секунд ішінде орнығып, орталықтандырылып және бекітіледі. Өнімділіктің өсуі айтарлықтай. Алайда, бұл тиімділік жасырын инфрақұрылымдық талаптарды бірге әкеледі. Автоматты қысумен бірге қолданылатын дәл тегістелген аспап өте таза орта талап етеді. Пресc тежегіштердегі жиі кездесетін мәселелер — біркелкі емес иілу, материалдың сырғып кетуі, аспаптардың жабысуы — көбіне операторлардың гидравликалық қысу арналарын тазаламауынан туындайды. Гидравликалық пуансон ұстағышқа жай ғана металдың бір үгіндісі түсуі аспапты аздап қисайтып, бұрыштың қайталану дәлдігін бұзады. Сіз қолмен орнату уақытын қатаң техникалық қызмет ережелеріне айырбастайсыз. Егер аспап сіздің клиренсіңізді, дәлдігіңізді және ауыстыру жылдамдығыңызды анықтайтын болса, онда сатып алу тапсырысына қол қойған кезде сіз шынында нені бағалап отырсыз?

Сіз пресc тежегіш сатып алып жатырсыз ба — әлде толық аспап экожүйесіне міндеттеніп отырсыз ба?

Аспап жинағының астындағы ашық биіктікті тексердіңіз бе? Бұл жалғыз сұрақ тәжірибелі сатып алушыларды тек буклеттерге сүйенетіндерден ажыратады. Сіз 20 дюйм ашық биіктігі бар машина сатып алуыңыз мүмкін, бірақ гидравликалық қысу адаптерлерін, биік «gooseneck» пуансонын және терең V-матрицаны орнатқаннан кейін бөлшегіңізді орналастыру және жылжыту үшін небәрі 6 дюймдік қолданыс күндізгі жарық қалады.

Дәл аспаптар мен техникалық қызмет тәртібін көтермей CNC пресc тежегішке жаңарту 40 жылдық механикалық тежегіштен де нашар нәтиже береді. Машина өзі тек гидравликалық бұлшық және цифрлық ми болып табылады. Сіз таңдаған аспап стандарты — Wila, Promecam, Еуропалық дәлдік — ақырында сіздің ең аз иілу радиусыңызды, ең көп фланец тереңдігіңізді және алдағы жылдарға орнату уақыттарыңызды анықтайды.

Сіз жай ғана пресc тежегіш сатып алып отырған жоқсыз — сіз аспап экожүйесіне міндеттеліп отырсыз.

Өндіріс шындығын тексеру: Қуат жеткілікті болғанымен, өткізу жылдамдығы бұзылған кезде

Сіз 700 ат күштік суперкөлік сатып алып, күнделікті жүрісіңіз тек кептеліс екенін анықтағаныңызды елестетіңіз. Дәл сол жағдай миллион долларлық CNC пресc тежегіш жоғары көлемдегі электромобиль шасси желісіне, ешкім сипаттамалық парақтан тыс қарамай әкелінген кезде орын алады. Біз тоннажға назар аударамыз. Ұстаным ұзындығын мұқият қарастырамыз. Клиренс көлемін миллиметрге дейін есептейміз. Бірақ машинаның теориялық қуаты — бұл бос трассадағы ең жоғары жылдамдық. Нақты өндіріс — бұл кептеліс.

Өткізу жылдамдығы көбіне қысу күшінің жетіспеуінен өлмейді; ол рам қозғалыссыз тұрған секундтарда төмендейді.

Цикл уақыты, аспап ауыстыру жиілігі және көп иілу корпустардағы операторға тәуелділік

Кәдімгі көп иілу батарея корпусының мысалын қарастырыңыз. Машина бір иілуін үш секундта орындай алады. Бірақ бөлшек төсек бойымен төрт түрлі аспап станциясын қажет етсе, нақты цикл уақыты оператордың қозғалысына байланысты болады. 40 фунттық болат бланкты станциядан станцияға қаншалықты тез жылжыта алады? Шаршау темпті қаншалықты тез бәсеңдетеді?

Мен бұл жағдайды тамаша теңдестірілген 45 секундтық бөлшектен-бөлшек орташа уақытты электронды кестеде модельдеген 1-деңгей жеткізушінің тәжірибесінде көрдім. Ауысымның алғашқы екі сағатында олар дәл осы нәтижені берді. Алтыншы сағатта оператордың шаршауы орташа уақытты 65 секундқа дейін асырып жіберді.

Сосын ауыстыру басталады. Егер сіздің шасси бағдарламасы нұсқалар арасында сегменттелген аспаптарды ауыстыруды қажет етсе, қолмен орнату сіздің пайдаңызды азайтады. Жылдам қысумен автоматты аспап алмастырғыш орнату уақытын 50 пайызға дейін қысқарта алады — 40 минуттық қолмен күресті екі минуттық цифрлық тізбекке айналдырады. Егер оператор ауысымда бір сағатты дұрыс пуансонды іздеуге және оны балғамен туралауға жұмсаса, сіздің миллион долларлық активіңіз іс жүзінде өте қымбат жұмыс үстеліне айналады. Операторға тәуелділік — бұл түпкілікті бітелу нүктесі.

Термиялық тұрақтылық, майды басқару және тәулік бойы жұмыс істейтін шассилер өндірісінің талаптары

Енді сол машинаны шынайы тәулік бойы (24/7) өндірістік ортаға қойыңыз. Негізінен, пресс тежегіш — бұл гидравликалық жүйе. Егер сіз ауыр жабдық шассилері үшін жоғары тоннажды соққыларды үздіксіз жеткізсеңіз, онда сіз орасан жылу шығарып жатырсыз.

Гидравликалық май қызған кезде сұйылады. Тұтқырлығы азайған сайын, пропорционалды клапандар басқаша әрекет етеді, ал поршеньнің төменгі өлі нүктесі сырғиды. Таңғы 8-де дәл 90 градус өлшенген бүгіс түстен кейінгі уақытта 91,5 градусқа ашылып кетуі мүмкін.

Бағдарлама өзгерген жоқ — бірақ машинаның ішкі физикасы өзгерді.

Сіз жоғары өнімді май салқындатқышын көрсеттіңіз бе? Көптеген сатып алушылар бірнеше мың доллар үнемдеу үшін оны өткізіп жібереді, бірақ нәтижесінде операторлары бүгіс бұрышының ауытқуын «қуып» офсеттік параметрлерді үнемі түзетуге мәжбүр болады. Үш ауысымды шассилер өндірісінде термиялық тұрақтылық міндетті талап. Егер машина өз майының температурасын реттей алмаса, сіз өз операторларыңызды адам термостаттарына айналдырып жатырсыз — яғни машинаның шаршауын өздерінің шаршауымен бірге өтейді.

Стандартты CNC пресс тежегіші өндірістегі тар жолаққа айналғанда

Математикалық тұрғыдан қарағанда, жеке CNC пресс тежегіші — қаншалықты жетілдірілген болса да — белгілі бір шектен өтеді. Егер сіз айына 500 көп бүгісі бар шассилер корпустарын өндірсеңіз, тәжірибелі оператор мен жақсы күтілген гидравликалық тежегіш ең тиімді конфигурацияңыз болады. Бірақ сол келісімшарт 5000 данаға дейін ұлғайса не болады?

Сіз үш ауысымда жұмыс істеп тұрған машинаның жанына жай ғана тағы оператор қоя алмайсыз. Сіз ауырлық күші, материал қасиеттері және қауіпсіздік шектеулері рұқсат еткеннен тезірек бүгей алмайсыз. Бұл көлемде адами фактор бәсекелестік артықшылықтан шектеуші факторға айналады. Стандартты CNC тежегіш тар жолаққа айналады — тоннаж жетіспегендіктен емес, әр соққыға бөлшекті тиеу, туралау, өлшеу және түсіру үшін адам қажет болғандықтан.

Толық автоматтандырылған бүгіш ұяшықтар бұл шектеуді толығымен жояды. Роботтар материал ағысы мен құрал ауыстыруды басқарады, сенсорлар термиялық ауытқуды бақылайды, ал цикл уақыты үнемі болжамды болады. Енді сұрақ машинаның бөлшекті бүгіп бере ала ма, жоқ па дегенде емес — сіздің өндіріс көлеміңіз адамды процестен мүлде алып тастауға тұрарлық па дегенге айналады.

Практикалық сәйкестендіру негізі: ең талапшыл шассилік бөлшегіңізден машинаны кері инженериялау

Мен бұл қателікті сан рет көрдім: зауыт басшысы 8 мм жоғары беріктікті болаттан аккумулятор табақтарын жасау үшін 400 тонна пресс тежегіш сатып алады — кейін соңғы 90 градус бүгуде бөлшек поршеньге соғылады. Олар балғаны сатып алды, бірақ оның сермеу доғасын тексермеді. CNC пресс тежегіш қағаз жүзінде қажет тоннаж бен төсек ұзындығына сай болуы мүмкін, бірақ цехта сәтсіздікке ұшырайды. Неліктен? Себебі геометриялық шектеулер, иілу тұрақтылығын бақылау және құрал үйлесімділігі ең қиын бүгістің физикалық орындалуын анықтайды. Пресс тежегішті орташа мәндерге сүйеніп таңдау мүмкін емес.

Сонда машинаның сіздің өнімді шынымен шығара алатынына қалай көз жеткізесіз?

1-қадам: Ең нашар геометрияны анықтау (ең терең қорап, ең ұзын бүгіліс, ең қалың материал)

Ең терең қорабыңыздың, ең ұзын тұтас бүгілісі бар сызбасын алыңыз. Бұл 14 дюймдік қайтармалы бүгілісі бар ауыр техникаға арналған жақтау немесе күрделі асимметриялық ернеуі бар электр көлік аккумулятор қаптамасы болуы мүмкін. Сіз соңғы қалыптасу сатысында физикалық кеңістікті ең көп пайдаланатын бір компонентті іздеп отырсыз. Егер машина осы бөлшекті өңдей алса, ол сіздің барлық басқа бөлшектеріңізді де сия алады.

Бірақ “ең нашар жағдай” тек өлшеммен анықталмайды.

Материал жеткізуші сізге көрсетілгеннен 10% қаттырақ жоғары беріктікті болат партиясын жіберсе не болады? Бір сәтте есептеген 150 тонна күш 180 тоннаға айналады, ал серпін бұрышы екі есеге өседі. Сіз қалыңдық, созылу беріктігі және геометриялық тереңдік шектеріне бір уақытта әсер ететін бөлшекті анықтауыңыз керек. Материал қасиеттері мен бөлшек геометриясындағы ауытқулар сіздің машиналық талаптарыңыздың шеткі шекараларын белгілейді.

Осы шеткі шекараларды нақты машиналық сипаттамаларға қалай айналдыруға болады?

2-қадам: Әр бүгісті қажетті ашық биіктікке, соққы ұзындығына және құрал саңылауына сәйкестендіру

Төсекке 5 дюймдік V-тәрізді қалып қойып, поршеньге 10 дюймдік биіктігі бар қаз мойынды пуансон орнатыңыз. Енді машинаңыздың техникалық сипаттамалар парағын қараңыз. Егер сіз 20 дюймдік ашық биіктігі бар үлгі сатып алған болсаңыз, жұмыс бөлшегі жұмыс аймағына енбей тұрып-ақ 15 дюйм биіктікті пайдаланып қойдыңыз. Қалыптасқан бүгілісті тазарту үшін 4 дюймдік соққы қосыңыз, сонда 50 фунттық болат шассиді басқаруға небәрі 1 дюйм жарық қалады.

Қалған кеңістік сіздің нақты саңылау аймағыңызды анықтайды.

Егер шассидің корпусында материалдың қалыңдығынан алты есе аз ығысқан аралық талап етілсе, сіз механикалық кедергіге бірден тап боласыз. Қатты ығысулар бүгілім бойында тұрақты қайтару қысымын сақтауды қиындатады. Соның салдарынан, рам баяулап немесе туралықтан шығып кетуі мүмкін, бұл цикл уақытын арттырады және машинаның қысым басқару клапандары мен сырғыма механизмдерінің тозуын жеделдетеді. Жүріс ұзындығы мен ашылу биіктігі — бұл ымырасыз физикалық шектеулер. Оларды қате есептесеңіз, бөлшекті жасау мүмкін болмайды.

Ал бөлшек техникалық тұрғыдан сәйкес келсе — бірақ машинаның қаңқасы жүктеме кезінде майысса ше?

3-қадам: Төзімділік талаптарыңызға сәйкес майысу қаупін және оны өтеу түрін бағалаңыз

12 футтық болат төсектің ортасына 200 тонна күш түсірсеңіз, тіпті қатты қаңқа да ағаш тақтайдай майысады. Егер машина ортасында небәрі 0,020 дюймге иілсе, ұштардағы дәл 90° бүгілім ортасында 92° бүгілімге айналады.

Майысу — ұсақ мәселе емес.

Бұл — негізгі ақау түрі және тоннаж сипаттамалары оны әдейі жасырады. Гидравликалық немесе механикалық сына жүйелері осы майысуды өтеуге арналған, бірақ олардың шектеулері бар. Көптеген шасси корпусы сипаттамаларында машинаның активті сына жүйесі бар-бары көрсетілмейді — активті сына жүйесі кедергіге байланысты гидравликалық қысымды нақты уақыт режимінде реттейді, ал пассивті сына жүйесі оператордан аяқ педалын баспас бұрын өтеуді алдын ала орнатуды талап етеді. Активті майысуды басқарусыз тоннаж тек қана дәл емес қалыптауды кепілдейді.

Қаңқа мінсіз қатты болса да, бөлшекті қалыптау үшін қажетті құрал-саймандарыңыз бар ма?

4-қадам: Тоннаж рейтингтерін салыстырмас бұрын құрал-сайман қолжетімділігін растаңыз

Егер сізге қажет белгілі бір $2,000 пуансон таңдалған құрал-сайман жүйесінде жоқ болса, $500,000 пресс-тежегіш қымбат қағаз ұстағышқа айналады. Жоғары өнімділікті өндірісте сапасыз құрал-сайман тез істен шығады. Жарықшақ түскен матрицалық сегменттерді қолдану шасси материалыңызда қыр шығарады, өнім сапасын төмендетеді және гидравлика компоненттерінің тозуын тездетеді.

Құрал-сайманды алдымен тексеру қажет.

Ең күрделі бөлшегіңіз үшін дәлдік пуансондарын, ауыр жүктемеге арналған V-матрицаларды және арнайы бүгілім құралдарын анықтаңыз. Олар дайын күйде сөрелерде бар ма? Сіз пайдалануды жоспарлаған тоннажға бағаланған ба? Машинаның қысқыш жүйесіне сыйып, қосымша бейімдегішсіз орнатыла ма? Құрал-сайман тоннаж талаптарын және күндізгі сыйымдылықты анықтайды — керісінше емес.

Екі машина қағазда бірдей болып көрінгенде, осы құрал-сайман және құрылымдық шектеулерді қалай ескересіз?

5-қадам: Екі CNC пресс-тежегіш моделін орташа көрсеткіштері бойынша емес, жарамсыздық критерийлері бойынша салыстырыңыз

Екі бәсекелес машинаны электрондық кестеде қатар қойыңыз. Екеуі де 200 тоннаны жарнамалайды. Екеуі де 10 футтық төсекке ие. Екеуінде де заманауи сенсорлық интерфейс бар. Олардың мүмкіндіктерін салыстырмаңыз — оларды қараудан шығаратын нәрселерді салыстырыңыз.

Бастапқыдан гидравликалық қысым тұрақтылығын тексеріңіз.

Бір өндірістік сериядағы бірдей бөлшектердің бүгілім бұрыштарының біркелкі болмауы көбіне гидравликалық қысымның ауытқуынан туындайды — оператор қатесі немесе материал өзгергіштігі себеп емес. Егер А машинасы жоғары тоннажда ұзақ жұмыс кезінде гидравликалық ауытқу тарихына ие болса, ал B машинасы активті термобақылауға және үлкен май салқындатқышқа ие болса, онда үш ауысымдық шасси өндірісінде А машинасы бірден жарамсыз деп танылады. Сіздің міндетіңіз — өндірісті тоқтатуы мүмкін жасырын “тұсауды” анықтау, жылдамдықты сәл ғана арттыратын жылтыр мүмкіндікке алаңдамау.

Бұл жасырын жарамсыздықтарды машина цехқа жетпей-ақ қалай анықтауға болады?

6-қадам: Сатып алу туралы бұйрықты бермей тұрып физикалық тест бүгілім талап ету мерзімі

Бірде мен машинаны сатушыға біздің нақты 8 мм шасси пластинасын бергенімізде, ол көзге көрінерліктей абдырап қалды, өйткені ол дайын, жұмсақ болат сынама купондарын әкелген болатын. Сатушының өз материалы бойынша бүгілім көрсетуі — сахналық қойылым. Сізге көру керек нәрсе — нақты жағдайдағы ұзақ өндірістік цикл.

Сатушыдан ең күрделі бөлшегіңізді бүктіруін талап етіңіз.

Материалды өзіңіздің үлгіңізде пайдалануды талап етіңіз — және олардан иілу процесін он рет қатарынан қайталауды сұраңыз. Калибрлеу тұрақтылығын мұқият бақылаңыз. Штанганың аздап ауытқуы немесе азғана деңгейлеу қателіктері дәлдікті жояды. Бесінші бөлшектен кейін операторға артқы тіректі немесе "crowning" компенсациясын реттеу қажет пе? Егер машина әр істі бастамас бұрын қолмен қайта калибрлеуге тәуелді болса, онда жарнамадағы қайталанғыштық — тек қиял. Машиналық құралдар индустриясында нақты жағдайдағы сынақ иілу — ең сенімді өтірік анықтаушы.

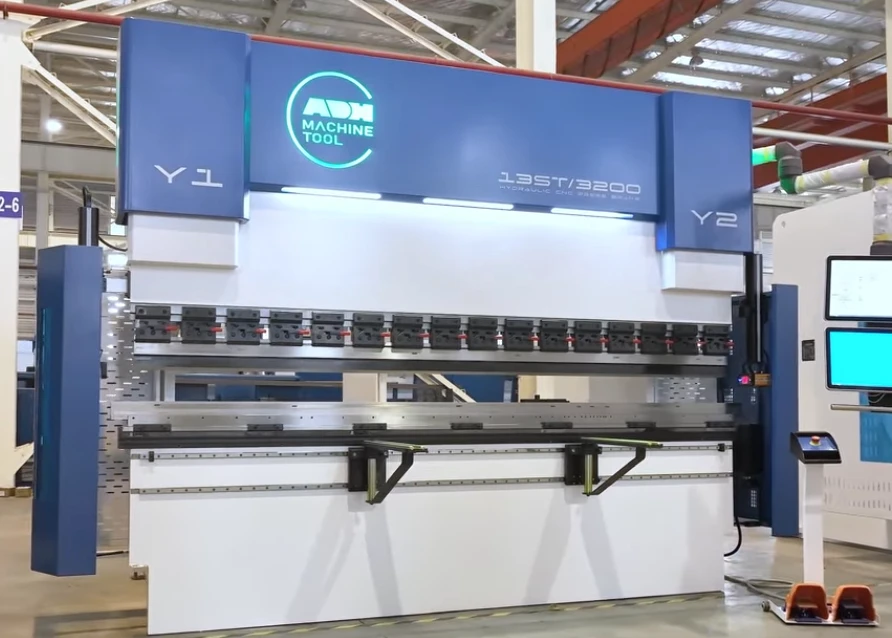

Жаңа таңдау ережесі: Шассидің корпустарын арналған CNC пресс-тежегішті күші бойынша емес, геометриялық жүйе ретінде бағалау

Бірде зауыт директоры жаңа іске қосылған $600,000 пресс-тежегішті бірінші күні-ақ жарамсыз деп, жоюға жіберді. Машина 300 тонна күш берді және 4 метрлік төсегі бар еді — EV батарея науасын жасау үшін 8 мм жоғары беріктіктегі болатты қалыптауға жеткілікті. Бірақ соңғы қалыптау кезеңінде 200 мм кері фланец жоғары қапталмен тікелей соқтығысты. Машина — үлкен, қымбат балға, бірақ бөлшек оның жұмыс көлеміне сыймады.

Пресс-тежегішті гидравликалық балға ретінде қарамаңыз.

Пресс-тежегіш — бұл шын мәнінде 3D пазл қорап. Бөлшек алдын ала анықталған кеңістік көлемі — тазалау жұмыс аумағы — арқылы шекараларына тимей өтуі тиіс. Машинаны тек тоннаж бойынша таңдау шассидің нақты иілу циклі кезінде қалай кеңістікті алып, қозғалыс жасайтынын физикалық шындықтан тыс қалдырады.

Машинаны бірден жарамсыз ететін параметрлер

Жалпы тоннаж — бұл тек мағынасыз көрсеткіш. Негізгі жарамсыздық көрсеткіші — бір метрге арналған құрал шектеуі. 300 тонналық пресс-тежегіш 3 метрлік төсекте 100 тонна/метр береді. Егер шассидің жобасында 0,5 метрде 120 тонна қажет ететін қысқа, шоғырланған иілу болса, машина жалпы қуаты жеткілікті болуы мүмкін — бірақ жергілікті жүктеме құралдың шегінен асады және штампты жарып жібереді.

Сіз жүктемені құралдың максималды рейтингімен салыстырып тексердіңіз бе?

Екінші жарамсыздық көрсеткіші — таза ашық биіктік. Техникалық сипаттамалар әсерлі "daylight" өлшемдерін көрсетеді, бірақ бұл көрсеткіш жаңылыстыруы мүмкін. Биік "gooseneck" штамптың биіктігін алып тастаңыз. 5 дюймдік V-тесік биіктігін алып тастаңыз. Ең терең фланецті тазарту үшін қажет жүріс биіктігін алып тастаңыз. Қалған биіктік бастапқы тазалау көлемінің тек бір бөлігі болуы мүмкін. Егер шассиді терең қораптан шығару қажет болса және таза ашық биіктік нөлден төмен болса, бөлшек машина ішінде физикалық түрде тұтылып қалады. Геометрияны гидравликалық күшпен айналып өту мүмкін емес.

Инженерлік жолмен айналып өтуге болатын шектеулер — және оның бағасы

Деформацияны компенсациялауға болады — бірақ соқтығысты компенсациялау мүмкін емес. Ауыр шассидің кронштейніне үлкен тоннажды қолдансаңыз, машинаның рамасы бүгіледі. "Crowning" жүйелері — гидравликалық немесе механикалық сына құрылымына негізделген — бұл иілуге белгілі бір деңгейде қарсы тұра алады, бірақ олардың да шектеуі бар. Егер тежегіште белсенді "crowning" жоқ болса, деформация қисығын картаға түсіріп, штамп негізін қалыңдату арқылы немесе иілу тұрақтануы үшін арнайы күту уақыттарын бағдарламалау арқылы оны айналып өтуге болады.

Бірақ әрбір айналып өту тәсілі цикл уақытын ұзартады және материалдың мінсіз тұрақтылығына тәуелді.

Егер жеткізуші күтілгеннен 10% қатты жоғары беріктіктегі болат партиясын жеткізсе не болады? Деформация қисығы өзгеріп, қалыңдату стратегиясы бұзылады, ал дәлдігіңіз жоғалады. Сондай-ақ, құралдың соқтығысын агрессивті ойықтары бар арнайы штамптар жасау немесе бірнеше осьтік динамикалық артқы тіректер орнату арқылы азайтуға болады. Бірақ бұл шешімдер құрал бюджетін он мыңдаған доллармен көбейтеді және ауыр пластиналардың қатал жағдайына нәзік, жоғары кернеулі құрал геометрияларын енгізеді.

Бұл тәсіл шассиді корпустарын өндірудегі қымбат сынақ-қателерді қалай жояды

Машинаны геометриялық жүйе ретінде бағалай бастағанда, инженерлік талқылаудың толық бағыты өзгереді. "10 мм болатты иіле ала ма?" деген сұрақ орнына "3 метрлік төсекте +/- 0,5 градус дәлдікті сақтай отырып, 200 мм кері фланецті тазалай ала ма?" деп сұрайсыз."

Бұл көзқарас ауыр өндіріс жобаларын жиі күйрететін болжамды жояды.

Жалпы тоннажға назар аударудан бұрын тазалау жұмыс аумағын және бір метрге арналған жүктеме шектеулерін анықтау арқылы сіз әлеуетті сәтсіздік нүктелерін ерте табасыз. Машинаның тамақ тереңдігі ең кең фланецке сәйкес келетініне, қаптал жүрісі ең биік қорап иілуін тазалайтынына және құрал ең жоғары жергілікті жүктеме әсеріне төтеп бере алатынына көз жеткізесіз. Осылайша сіз бөлшекке сәйкес келетін машинаның ой модельін жасайсыз — бөлшектің машинаның шарттарына төзуі емес. Дұрыс пресс-тежегіш — ең жоғары тоннажға ие емес, ең қиын геометрияңызға дәл қажет кеңістікті қамтамасыз ететін машина.

Толық техникалық сипаттамалар, конфигурацияларды салыстыру және құрал үйлесімділігі деректерін қарау үшін ресми брошюраларымыздан. Егер сіз күрделі шассиді корпустарын немесе EV батарея корпустарын қамтитын жаңа жобаны бағалап отырсаңыз, бөлшек геометриясы мен тазалау жұмыс аумағын тәжірибелі инженерлік командамен талқылаған жөн —бізбен байланысыңыз жобаны қағазда жақсы көрінетін, бірақ цехта сәтсіздікке ұшырайтын машинаға бекітпес бұрын қолданбаны талдау үшін.
