결점이 없는 1.2캐럿 브릴리언트 컷 다이아몬드가 40톤 산업용 프레스의 흠집투성이고 기름때 낀 모루의 정확히 중앙에 놓여 있습니다 유압 프레스. 그 위로 경화 공구강 실린더가 1초에 고통스러울 정도로 느린 미세한 인치 단위로 내려옵니다. 이런 동영상을 본 적이 있다면, 배 속이 조여오는 정확한 긴장감을 느낄 것입니다. 기적을 완전히 대비한 채 숨을 죽이고 화면에 더 가까이 다기섭니다. 수년간의 보석 광고로 형성된 당신의 뇌는 거대한 강철 램이 무너지기를 기대합니다. 당신은 그 자랑스러운 작은 보석이 마치 연질 소나무에 꽂히는 철갑탄처럼 단단한 강철 모루 속으로 파고들어가 영원한 우월함을 증명할 것이라 예상합니다. 대신, 날카롭고 맹렬한 ‘쨍그랑’—마치 고요한 방에서 총성이 울리는 듯—그리고 3,000달러짜리 결정화된 탄소가 즉시 쓸모없는, 반짝이는 먼지 구름으로 폭발한다. 값비싼 물건을 일부러 부수는 일을 평생 해온 고장 분석 엔지니어로서 말하건대, 물리학이 다이아몬드를 겸손하게 만드는 장면은 볼 때마다 충격이 사라지지 않는다.
관련 내용: 유압 프레스가 무엇이든 부술 수 있을까
바이럴 현실 점검: “영원한” 다이아몬드가 가루가 되는 것을 지켜보다
왜 우리는 강철 모루가 먼저 변형될 것이라 예상하는가
초등학교 과학 시간, 우리는 석영 조각과 구리 동전을 받고 하나를 다른 것으로 긁어보라 지시받는다. 우리는 모스 경도를 배운다. 다이아몬드는 꼭대기에 서 있다—완벽한 10이다. 경화된 공구강은 대략 8 정도에 불과하다. 우리 뇌는 단순 계산을 한다: 10이 8을 이긴다.
다이아몬드 팁이 달린 톱날이 철근 콘크리트를 잘라내고, 다이아몬드 드릴 비트가 단단한 기반암을 뚫는 모습을 본다. 다이아몬드가 지구의 껍질을 깎아내도 날을 잃지 않는다면, 무딘 강철 램이 다이아몬드 위를 누를 경우 결국 강철이 스스로 뚫릴 것이라 논리적으로 보인다. 우리는 이 돌이 텅스텐 장갑 관통 탄환처럼 행동하여 더 부드러운 금속 모루에 매끈하게 박히리라 기대한다. 우리는 강철이 굴복하리라 예상한다.
100년 된 마케팅 슬로건이 남긴 오해의 유산
1947년, 한 카피라이터가 우리의 집단적 재료 물리학 이해를 재구성한 네 단어를 만들어냈습니다. 바로 “다이아몬드는 영원하다(A Diamond is Forever)”입니다. 이는 약혼반지를 판매하기 위한 매우 효과적인 캠페인이었지만, 공학적 소양에는 해로웠습니다.
거의 한 세기 동안 보석 업계는 표면 경도와 구조적 무적성 사이의 경계를 모호하게 만들었습니다. 업계는 다이아몬드가 다른 다이아몬드 외에는 그 무엇으로도 긁힐 수 없기 때문에 파괴될 수 없다는 관념을 조장했습니다. 하지만 “영원하다”는 마케팅 문구일 뿐 기계적 속성이 아닙니다. 실험실에서 우리는 “영원함”을 측정하지 않습니다. 우리는 인장 강도, 압축 강도, 파괴 인성을 측정합니다. 벨벳 상자와 로맨틱한 조명을 치우고 나면, 다이아몬드는 단순히 고도로 정렬된 탄소 원자 격자일 뿐입니다. 그것은 치명적인 약점, 즉 '유리 턱(glass jaw)'을 가진 엘리트이자 고도로 전문화된 파이터입니다.
프레스가 닫히는 그 순간에 실제로 일어나는 일
초고속 영상으로 40톤 프레스가 보석 위로 내려오는 모습을 보라. 강철이 보석의 상부(크라운 부분)에 닿는다. 3~4초간 긴장된 순간 동안 아무런 변화가 없는 듯 보인다. 프레스가 신음 소리를 내고, 유압유가 엄청난 압력을 쌓아간다. 다이아몬드는 버티는 듯 보인다.
그러나 그것은 저항하는 것이 아니라, 단지 잠재적 에너지를 축적할 뿐이다. 강철 램은 돌의 기하학적 구조 전체에 걸쳐 무딘, 균일한 힘을 가한다. 다이아몬드 내부에서 그 힘은 미세한 구조적 지퍼—즉, 원자 결합이 전단을 받기 딱 좋은 방향으로 정렬된 절리면(cleavage plane)—을 찾는다. 그 기계적 응력이 탄소 원자들의 결합 에너지를 넘어서는 순간, 격자는 휘거나 찌그러지지 않는다. 그것은 ‘열려버린다’. 돌은 단지 금이 가는 것이 아니라 폭발하며, 저장된 에너지를 즉시 방출하여 수천 달러짜리 돌 덩어리를 값비싼 반짝이는 먼지 구름으로 변환시킨다.
이것은 명백한 기계적 모순을 만들어낸다: 어떻게 자연계에서 가장 단단한 물질이 단순한, 느리게 움직이는 강철 덩어리에 의해 그렇게 쉽게 파괴될 수 있는가? 이 긴장을 풀기 위해 우리는 고장 분석 실험실에 들어가 두 가지 완전히 다른 물리적 특성—경도와 인성(toughness)—의 극명한 차이를 마주해야 한다.
재료과학의 주요 혼동: 경도 대 인성
긁힘과 생존의 차이: 모스 경도가 실제로 측정하는 것
1822년, 프리드리히 모스(Friedrich Mohs)라는 독일 지질학자가 10가지 광물을 모아 서로 문지르기 시작했습니다. 광물 A가 광물 B에 눈에 보이는 홈을 남기면, A의 순위가 더 높았습니다. 그것이 방법의 전부였습니다. 이 간단한 마찰 테스트가 “다이아몬드는 무적이다”라는 신화의 과학적 근거를 형성합니다. 모스 경도계는 재료가 폭발, 망치질, 또는 40톤 유압 프레스를 견딜 수 있는 능력을 평가하지 않습니다. 이는 오직 국소적인 긁힘 저항성, 즉 표면 원자가 날카로운 끝에 의해 밀려나지 않고 견디는 능력만을 측정합니다.
다이아몬드는 이 척도에서 완벽한 10을 차지하기 때문에 우리는 종종 그것이 무한한 기계적 강도를 가진다고 착각한다. 하지만 산업적 고장 분석의 실제 현실에서 표면 경도는 매우 제한된 지표일 뿐이다. 그것은 다이아몬드가 강철 모루를 가로질러 그을 때 쉽게 홈을 낼 수 있다는 뜻이다. 그러나 유압 프레스는 긁힘 저항성을 시험하기 위해 날카로운 끝을 긋는 것이 아니다. 그것은 거대한, 평평한 벽 같은 둔탁한 압축력을 가한다. 경도가 작은 날카로운 점에 대한 보호만 제공한다면, 재료가 거대한 둔탁한 충격파를 흡수해야 할 때는 무슨 일이 벌어질까?
“유리 망치” 효과: 왜 완전한 강성이 취성을 보장하는가
단단한 유리로 만든 망치가 강철 모루를 전력을 다해 내리치는 모습을 상상해 보십시오. 유리는 기술적으로 강철보다 단단해서 충격 시 긁히지 않을 수도 있지만, 즉시 수많은 날카로운 파편으로 산산조각이 날 것입니다. 이는 재료 과학의 근본적인 상충 관계를 보여줍니다. 경도와 인성은 일반적으로 반비례합니다. 인성은 재료가 파괴적으로 실패하기 전에 운동 에너지를 흡수하고 변형되는 능력을 의미합니다. 강철은 원자 구조가 구부러지고, 휘어지고, 움푹 들어갈 수 있게 해주기 때문에 인성이 매우 높습니다. 강철은 물리적으로 모양을 바꾸어 에너지를 분산시킴으로써 충격을 견뎌냅니다.
다이아몬드는 자기 형태를 바꿀 수 없다.
그 탄소 원자들은 극도로 단단한 3차원 격자 안에 고정되어 있어서, 몇 마이크론의 일부분조차 휘어지지 않는다. 유압 프레스가 40톤의 힘을 그 단호한 구조에 밀어 넣으면, 다이아몬드는 그 압력을 흡수하기 위해 움푹 패일 수 없다. 그것은 전혀 소성변형이 없다. 기계적 에너지가 변형을 통해 분산될 수 없기 때문에, 그것은 원자 결합으로 직접 전달되어, 결합이 한꺼번에 파괴될 때까지 압도당한다.
완전한 강성은 완전한 취성을 낳는다.
프레스에 다이아몬드를 올려놓으면, 그 결합이 매우 강력하기 때문에 유리보다 오래 버틸 수 있다. 그러나 가해진 힘이 결합의 파괴 한계를 넘어서면, 점진적인 변형은 없다. 돌은 그냥 산산이 부서진다. 완전한 강성이 물질을 둔한 충격에 취약하게 만든다면, 왜 우리는 본능적으로 경도를 궁극적인 보호력과 동일시할까?
극도의 경도가 정말로 무적을 의미한다면, 왜 우리는 그것으로 갑옷을 만들지 않을까?
M1 에이브럼스 전차의 측면에 장착된 장갑을 보라. 그것은 다이아몬드나 순수한 초경질 세라믹으로 만들어지지 않았다. 고체 세라믹 판에 대전차 포탄이 맞으면, 그 장갑은 식기 접시처럼 깨져버리고, 다음 공격에 승무원은 완전히 노출된다. 엔지니어들은 물질이 굽힘을 거부할수록 결국 산산조각 날 것이라는 사실을 잘 알고 있다.
대신 군사 엔지니어들은 복합 장갑에 의존한다 — 단단한 세라믹 층 위에 강철이나 감손 우라늄과 같은 부드럽고 높은 연성을 가진 금속을 겹겹이 조합한 구조다. 단단한 외층은 들어오는 탄두의 끝을 무디게 할 뿐이다. 실제로 전차를 보호하는 것은 그 뒤의 부드럽고 질긴 금속으로, 그것은 포수를 받는 글러브처럼 휘어지고 늘어나면서 치명적인 운동 에너지를 흡수한다. 충격을 견디기 위해서는 부드러운 재료가 꼭 필요하다. 다이아몬드는 전적으로 세라믹일 뿐 철이 전혀 없다. 긁기 경쟁에서는 이상적이지만, 구조적으로 생존 메커니즘 — 즉 변형 능력 — 이 없기 때문에 강력한 충격전에서는 실패할 수밖에 없다. 그렇다면 다이아몬드의 폭발적 파괴가 굽히지 못하는 완전한 강성으로 인해 결정된다면, 그 경직되고 유연하지 않은 원자 격자가 결국 깨질 때 어떻게 보일까?
탄소 격자 속에 숨겨진 아킬레스건
절리면: 모든 다이아몬드 내부에 존재하는 보이지 않는 결함선
1.2캐럿짜리 다이아몬드 위로 40톤짜리 유압 프레스가 초당 100,000프레임으로 내려오는 장면을 보면, 섬뜩한 일이 일어난다. 차가운 철이 접촉하는 즉시 돌이 폭발하지 않는다. 수 초 동안, 압력이 증가하는데도 아무 일도 일어나지 않는 듯 보인다. 하지만 자세히 보면, 결정 내부 깊숙한 곳에서 작고 날카로운 빛의 번쩍임들이 나타나기 시작한다. 그것들은 수천 미터 초속으로 돌 속을 달리는 미세 균열이다. 다이아몬드는 하중을 버티고 있는 것이 아니라, 스스로 벌어지고 있다.
이유를 이해하려면 원자의 청사진을 살펴봐야 한다. 다이아몬드에서 탄소 원자들은 사면체 배열로 고정되어 있다 — 완벽하게 경직된 3차원 피라미드형 공유 결합 구조다. 이 맞물린 기하 구조가 바로 긁힘에 대한 전설적인 저항력을 제공한다. 하지만 구조적 기하학에는 항상 대가가 따른다. 이런 원자 피라미드들이 완벽히 반복되는 격자로 배열되면, 결합들이 서로 평행하게 정렬되는 뚜렷하고 평평한 면이 형성된다. 표준 팔면체형 다이아몬드에는 이런 방향이 네 가지 있다. 이것들을 절리면이라고 부른다.
겹겹이 층이 쌓인 점판암 조각이나, 땅속 깊은 곳의 단층선을 생각해보라. 암석의 면을 정면으로 부수려고 하면, 밀도가 높은 단단한 저항의 벽을 만나게 된다. 그러나 암석의 자연층을 따라 끌로 쪼면, 놀라울 정도로 쉽게 갈라진다. 절리면은 다이아몬드의 미세한 결함선이다. 그것은 결정 구조 안에 직접 만들어진 구조적 천공선이다. 그곳의 공유 결합 그 자체가 본질적으로 약한 것은 아니지만, 평행 정렬 때문에 자연층을 따라 결합 하나를 떼어내면 나머지가 폭발적으로 연쇄 반응하며 따라간다. 그렇다면 어떻게 납작하고 무딘 프레스가 이 미세한 결함선을 찾아내고 이용할 수 있을까?
결 사이를 따라 누를 때 긁기로는 깨지지 않는 것을 산산이 부수는 이유
다이아몬드를 무작위로 유압 프레스 강철 모루 위에 떨어뜨리면, 당신은 결정학적 룰렛을 하는 셈이다. 그래서 어떤 파괴 분석 영상에서는 다이아몬드가 40톤의 힘에서 폭발하고, 다른 영상에서는 150톤까지 버티다가 마침내 항복한다. 강철 프레스의 행동이 달라지는 것이 아니라, 기하 구조가 달라지는 것이다.
1822년 프리드리히 모스가 다이아몬드를 다른 다이아몬드로 긁었을 때, 그는 사면체 결합의 결 방향을 가로질러 날카로운 점을 밀었다. 격자는 하중을 분산하며 버티고, 결코 굽히지 않았다. 그러나 유압 프레스는 거대한, 균일한 압축력의 벽을 가한다. 강철판이 돌을 압축하면서, 그 엄청난 힘은 결정 내부에서 최소 저항의 경로를 맹목적으로 탐색한다. 만약 다이아몬드가 그 네 절리면 중 하나와 완전히 평행하게 압축되면, 프레스는 보이지 않는 쐐기처럼 작동한다. 그것은 다이아몬드를 부수지 않고, 절단한다.
이것은 거대한 참나무를 베기 위해 도끼를 수평으로 내리치는 것과 통나무를 세워놓고 결을 따라 쐐기를 내려치는 것의 차이와 같다. 수평 타격은 목재의 전체 구조적 강도를 마주하지만, 수직 타격은 목재의 내부 구조를 스스로 이용한다. 유압 프레스는 다이아몬드의 유명한 원자 결합을 단순한 완력으로 이기는 것이 아니다. 그것은 충분한 둔력을 가해 격자를 약간 왜곡시켜 평행 결합들이 서로 미끄러지도록 만든다. 하지만 결정의 내부 조직이 그것을 파괴한다면, 그 조직이 완벽할 때는 어떤 일이 일어날까?
“결점 없는” 다이아몬드가 내포물이 많은 다이아몬드보다 더 나은 기회를 가질까?
고급 보석 매장에 들어가면, 내부 내포물, 갇힌 가스 또는 떠돌아다니는 광물 파편이 전혀 없는 “결점 없는(flawless)” 다이아몬드에 상당한 프리미엄을 지불하게 될 것입니다. 보석 업계는 시각적 완벽함을 최고의 품질과 동일시합니다. 하지만 파괴 분석 실험실에서 그 동일한 완벽함은 심각한 결함으로 간주됩니다.
내포물이 많은 다이아몬드에서는 불순물이 응력 집중점으로 작용한다. 그것은 탄소 격자 속의 실제 포트홀이다. 유압 프레스가 압력을 가하면, 이러한 포함물은 균열이 시작되기 좋은 구조적 약점 부위를 만든다. 따라서 내포된 다이아몬드는 파괴를 위한 초기 힘이 훨씬 적게 필요하다. 그러나 재료 과학은 냉혹한 역설을 제시한다: 균열을 시작하게 만드는 결함이 그 진행을 방해하기도 한다. 균열이 돌을 가로질러 퍼지면, 다른 포함물을 만나 방향을 바꾸고, 운동 에너지를 잃고, 가지를 친다. 내포된 다이아몬드는 부서지지만, 종종 여러 개의 날카로운 파편을 남긴다.
무결점 다이아몬드는 그런 포트홀이 없다. 그 첫 번째 파괴적 균열을 일으키려면 훨씬 더 큰 힘이 필요하므로, 완벽한 격자가 휘어지기 위해 강철 프레스는 훨씬 강하게 압축해야 한다. 그러나 일단 시작되면, 그 파괴는 전면적이다. 균열을 멈추거나 방향을 바꿀 내포물이 없기 때문에, 균열은 절리면을 따라 초음속으로 퍼진다. 완벽한 격자는 자신의 파괴에 아무 저항도 제공하지 않는다. 저장된 운동 에너지가 돌 전체를 단 한 번의 방해받지 않는 충격파로 폭발적으로 찢어버리고, 백만 달러짜리 돌을 쓸모없는 흰 가루로 만든다. 완벽함은 실패를 막지 않는다; 단지 실패가 일어나면 아무것도 남지 않도록 보장할 뿐이다.
유압 프레스 브레이크가 이 치명적 약점을 어떻게 이용하는가
만약 완벽한 천연 다이아몬드가 압축 아래서 먼지로 부서진다면, 당신은 아마 중장비의 강력한 압착력에 견딜 수 있는 어떤 이국적이고 정교하게 설계된 초소재가 존재할지 궁금할 것이다. 그 답은 놀랍도록 저렴하다. 단 2달러짜리 1018 연강 블록은 50톤 프레스를 견디면서 단 하나의 파편도 떨어뜨리지 않는다. 저급 금속은 살아남고 수십억 년 된 보석은 실패하는 이유를 이해하려면, 서로 다른 기계가 힘을 전달하는 방식을 살펴봐야 한다.
ADH Machine Tool의 제품 포트폴리오가 100% CNC 기반이며 레이저 절단, 절곡, 홈 가공, 전단 분야의 고가용성 시나리오를 아우른다는 점을 고려할 때, 실용적인 옵션을 검토하는 팀에게는 대형 절곡기가 적절한 다음 단계입니다.
점 하중 대 분산력: 충돌 각도가 파단을 결정하는 방식

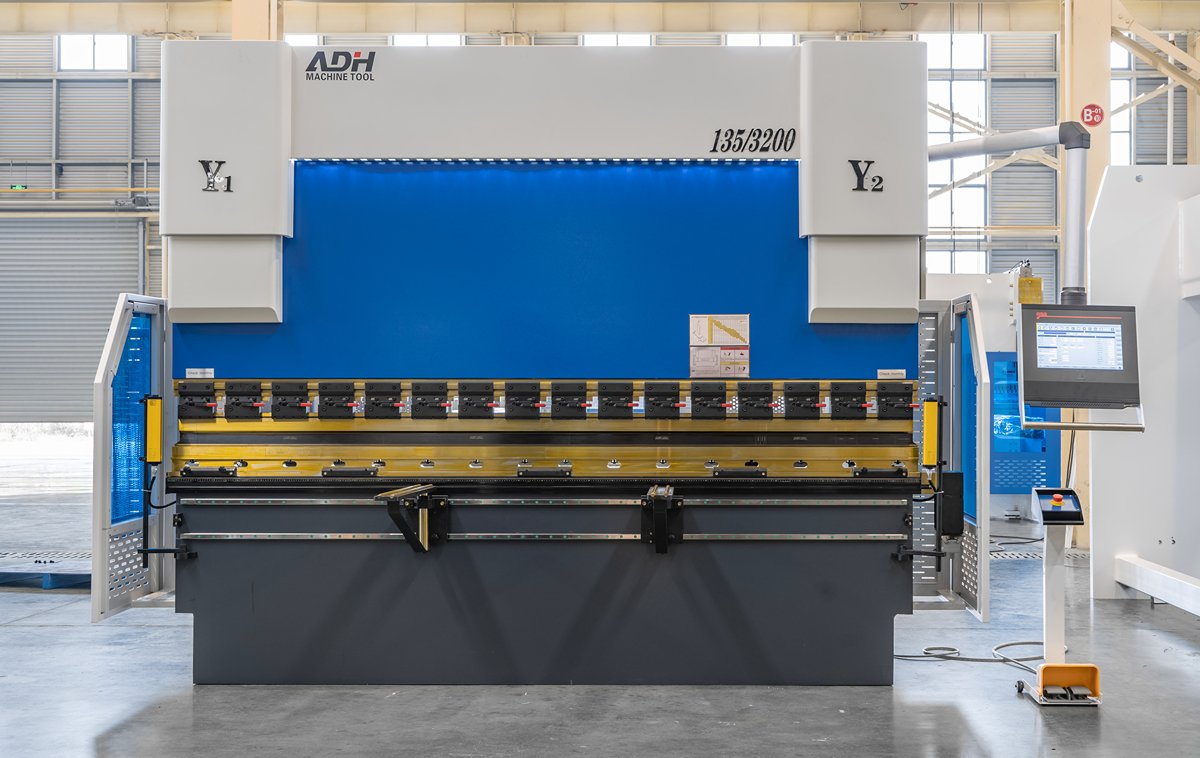

표준 유압 프레스는 평평하고 균일한 강철 벽으로 눌러 부수지만, 유압 프레스 브레이크—공장에서 0.5인치 두께의 강철판을 종이접기처럼 접는 데 사용하는 특정 기계—는 훨씬 더 가혹합니다. 이 기계는 하부의 개방된 V자형 다이 쪽으로 하강하는 상부 펀치를 사용합니다. 그 개방된 V자형 홈에 1캐럿짜리 다이아몬드를 놓고 펀치를 내립니다. 이제 넓고 분산된 힘의 벽을 가하는 것이 아닙니다. 결정의 지지되지 않는 중앙에 압력의 미세한 창끝을 집중시키고 있는 것입니다. 현대의 생산 환경에서는 ADH Machine Tool의 CNC 프레스 브레이크와 같은 완전한 CNC 제어 시스템을 통해 이러한 기하학적 구조가 구현되며, 프로그래밍 가능한 스트로크 깊이, 백게이지 위치 지정 및 반복 가능한 힘 제어를 통해 제조업체가 산업 수준의 정밀도, 자동화 및 일관성을 가지고 이와 동일한 점하중(point-loading) 원리를 활용할 수 있게 합니다.
프레스 브레이크는 다이아몬드에 세 점 굽힘 상황을 부여한다. 결정의 윗부분은 압축을 받고, 아랫부분은 바깥으로 휘어지며 인장력을 받는다. 공유 결합된 탄소 결합은 압축력에는 매우 강하지만 인장력에는 취약하다. 펀치는 수만 파운드의 힘을 핀머리만 한 면적에 집중시킨다. 이것은 기계적 쐐기처럼 작동하며, 앞서 언급된 절리면을 찾아내 중심에서 바깥쪽으로 원자 격자를 벌려낸다. 이 기계의 기하 구조 덕분에, 다이아몬드는 가장 취약한 방향에서 최대 응력을 받게 된다.
ADH Machine Tool의 제품 포트폴리오는 100% CNC 기반이며 레이저 절단, 절곡, 홈 가공, 전단 분야의 고가용 시나리오를 아우르므로, 여기에서 실용적인 옵션을 평가하는 팀에게는 탠덤 프레스 브레이크가 관련성 있는 다음 단계입니다.
겸손한 비교: 값싼 연강은 납작해지고 다이아몬드는 폭발하는 이유
다이아몬드 대신 반 인치 두께의 1018 연강 원판을 놓아보자. 평평한 프레스를 50톤의 힘으로 내린다. 강철은 산산이 부서지지 않는다. 손으로 만질 때 약간 따뜻해지고 완벽하게 납작한 판으로 눌린다.
이것이 연성(ductility)의 효과입니다. 강철은 결정질 금속이지만, 그 원자 격자는 “전자 바다(sea of electrons)”로 결합되어 있습니다. 이는 철 원자 전체 평면이 응집력을 잃지 않고 서로 미끄러질 수 있게 하는 유동적인 금속 결합입니다. 이를 슬립면(slip planes)이라고 합니다. 프레스가 내려오면 강철은 운동 에너지를 흡수하여 내부 구조를 재배열하는 데 사용합니다. 금속은 항복(yield)하기 때문에 살아남습니다.
반면 다이아몬드는 매우 경직된 구조를 가진다. 전자들이 고정된 공유 결합에 단단히 묶여 있다. 유동성이 없고 슬립면도 없다. 50톤의 힘이 가해질 때, 탄소 원자들은 미끄러지지 않는다. 그들은 고정된 채로 있으면서 유압 램의 에너지를 이동으로 흡수하지 않고, 늘어나며 결합이 끊어질 한계까지 이를 뿐이다.
취성 파괴의 갑작스럽고 파괴적인 속도 (왜 구부러지지 않는가)
다이아몬드 격자는 항복하지 않으므로, 미세하지만 극도로 단단한 스프링처럼 작용한다. 기계가 눌러올수록 다이아몬드는 프레스의 기계적 에너지를 탄성 잠재 에너지 형태로 저장한다. 강철 프레임이 삐걱거린다. 압력계의 수치가 급상승한다. 아무 일도 일어나지 않는 듯 보인다.
그런데 단 하나의 탄소 결합이 인장 한계를 초과해 ‘뚝’ 하고 끊어진다.
연성 금속에서는 하나의 끊어진 결합이 국소적 손상에 그친다. 그러나 다이아몬드에서는 연쇄 반응이 일어난다. 끊어진 결합이 곧바로 저장된 하중을 인접 결합으로 전달해 그들도 한계를 넘기게 만든다. 전체 격자가 한순간에 열려버린다. 다이아몬드는 매우 단단하기 때문에 내부의 음속이 약 12,000m/s에 달한다—공기 중 음속의 약 36배다. 이것이 파괴 충격파가 돌 전체를 통과하는 속도다. 다이아몬드는 천천히 부서지지 않는다. 폭발적으로 파단된다. 단 1밀리초의 일부분 안에, 50톤 프레스의 누적 운동 에너지가 갑자기 방출되며 돌은 고속 파편으로 변한다.
이제 명백한 모순이 남는다. 다이아몬드가 본질적으로 둔기에 취약한 유리턱이라면, 어떻게 산업용 다이아몬드 팁의 톱날이 단단한 강철을 자를 수 있는가?
“하지만 다이아몬드는 강철을 자르잖아!” — 가장 강력한 반론 해결하기
잠시 무거운 기계에서 벗어나 봅시다. 다이아몬드 팁 톱날이 강철 I-빔을 뚫고 지나가는 모습은 우리가 방금 논의한 모든 것과 정면으로 배치되는 것처럼 보입니다. 50톤 프레스가 결점 없는 다이아몬드를 값비싼 꽃가루로 으깰 수 있다면, 어떻게 다이아몬드 날이 5,000 RPM으로 단단한 금속을 갈아내는 것을 견딜 수 있을까요? 이러한 혼란은 우리의 부정확한 일상 언어에서 비롯됩니다. 우리는 요리사가 양파를 썰 때, 벌목꾼이 도끼를 휘두를 때, 그라인더가 용접 부위에 불꽃을 튀길 때 모두 “자르다(cut)”라는 단어를 사용합니다. 그러나 재료 과학의 엄격한 현실에서 그것들은 완전히 다른 기계적 과정입니다. 다이아몬드는 고귀하고 부러지지 않는 검처럼 강철을 베어내는 것이 아닙니다. 다이아몬드는 오히려 자신을 취성 있게 만드는 바로 그 속성을 이용하고 있는 것입니다.
산업용 다이아몬드 공구가 실제로 작동하는 방식 (그리고 왜 산산조각 나지 않는가)
산업용 콘크리트 톱이나 강철 절단용 컷오프 휠을 자세히 보면, 연속된 단일 다이아몬드 날이나 크고 도끼처럼 생긴 이빨은 보이지 않는다. 그 대신, 절단날은 수백만 개의 미세한 다이아몬드 입자가 금속 매트릭스 속에 박혀 있다. 전체 모습은 날보다는 세상에서 가장 거친 금속 사포에 가깝다.
이 블레이드가 회전하며 강철과 접촉할 때, 금속을 물리적 힘으로 억지로 찢는 것이 아니다. 미세한 다이아몬드 점들이 고속으로 강철 표면을 긁고 지나간다. 다이아몬드는 강철보다 경도가 높기 때문에(모스 경도 10 대 5), 다이아몬드 끝이 미세한 홈을 파내며 아주 작은 금속 조각을 깎아낸다. 블레이드는 잘라내는 것이 아니라 긁어낸다. 초당 수백만 번씩 말이다. 이는 말끔한 절단이라기보다는 수십억 번의 미세한 베임이 누적되는 ‘천 번의 상처’를 통한 파괴에 더 가깝다.
연삭 마찰과 무딘 압축력의 결정적인 차이
이것이 연마 공구의 탁월함이다. 이 도구는 다이아몬드의 ‘유리턱’을 완전히 회피한다. 유압 프레스는 천천히 작동하는 둔한 힘의 도구로서 막대한 압축 하중을 가해 전체 결정 격자를 휘게 만들고, 결국 인장 응력으로 인해 파괴시킨다. 반면, 연삭 휠은 거시적인 압축력을 거의 가하지 않는다.
대신, 고속의 국소 전단력을 전달한다. 미세한 다이아몬드 입자는 부드러운 금속 매트릭스에 단단히 고정되어 있으며, 이는 마치 강철 잇몸에 박힌 치아처럼 작용한다. 금속에 노출되는 부분은 단지 끝부분뿐이다. 스틸 표면 위를 이동하면서 마찰은 강렬한 열과 국소 응력을 발생시키지만, 다이아몬드 입자 자체는 주변 매트릭스에 의해 온전히 지지된다. 그것은 파괴되지 않는 미세한 쟁기날로 기능한다. 다이아몬드는 파국적인 절단을 초래하는 전체적인 굽힘 인장 응력을 겪지 않는다. 표면 마찰만을 경험하며, 이는 본래 그것이 견디도록 설계된 것이다. 그렇다면 도구를 설계할 때 다이아몬드의 약점을 정교하게 피할 수 있다면, 단지 작은 망치만으로 그 약점을 의도적으로 이용하는 사람들은 어떻게 설명할 수 있을까?
보석상이 한 번의 두드림으로 다이아몬드를 고의로 쪼갤 수 있는 이유
산업 기술자들은 다이아몬드의 쪼개짐 면을 보호하기 위해 금속으로 감싸지만, 숙련된 다이아몬드 세공사는 정반대의 일을 한다. 현대 레이저 등장 이전에는 보석 세공사가 원석 다이아몬드를 세공하기 위해 수주 동안 그 돌을 관찰하여 내부 원자 결을 지도처럼 분석했다. 이상적인 쪼개짐 평면—즉, 강한 공유 결합이 자연스럽게 분리되도록 정렬된 정확한 선—을 찾은 후, 그 표면에 작은 홈을 내었다. 그리고 강철 블레이드를 홈에 대고 망치로 단 한 번 날카롭게 내리쳤다.
다이아몬드는 깨끗하게 둘로 갈라진다. 이는 마법도, 둔한 충격도 아니다. 그것은 정밀하게 유도된 기계적 행위이다.
유압 프레스는 돌 전체가 견디지 못할 정도로 균일한 압력을 가해 결국 파편으로 폭발시킨다. 반면, 보석상의 가벼운 타격은 이미 존재하는 기하학적 약점에 정밀하게 집중된 충격파를 전달한다. 프레스는 다이아몬드를 수학적으로 패배가 불가피한 싸움으로 끌어들인다. 하지만 그 한 번의 두드림은 단지 결정 격자로 하여금 미리 정해진 선을 따라 스스로 분리되도록 유도할 뿐이다.
“파괴 불가능”에 대한 재고: 파쇄 영상을 보는 새로운 방법
이제 우리는 극도의 경도가 부드러운 매트릭스로 정교하게 지지되거나, 보석세공사의 끌에 의해 의도적으로 이용되지 않는 이상 오히려 약점으로 작용한다는 것을 이해했다. 그렇다면 다음 질문이 남는다. 다이아몬드는 매우 단단하지만 구조적으로 취약하고, 강철은 매우 질기지만 상대적으로 부드럽다면, 이 둘의 궁극적인 조합을 달성한 재료는 무엇인가?
없음.
자연은 공짜의 이점을 제공하지 않는다. 모스 경도 10에 도달하기 위해 필요한 원자적 강직성은 충격파를 흡수하지 못하게 하는 바로 그 강직성이다. 긁힘에 굴하지 않는 결정 격자이면서 동시에 망치에 쉽게 휘어지는 구조체는 불가능하다. 원자 결합의 물리는 그것을 허락하지 않는다. 유압 프레스가 반짝이는 컷 보석 위로 내려가는 모습을 볼 때, 우리는 절대적인 강도를 시험하는 것이 아니다. 우리는 수학적으로 패배가 예정된 특수한 경쟁자의 싸움을 보는 것이다.
초재료의 트레이드오프: 한 방향의 강점, 다른 방향의 취약함
자연이 완전한 경도와 완전한 인성을 동시에 가진 재료를 제공하지 않기 때문에, 산업 기술자들은 그 한계를 우회하는 방식을 택했다.
지구 깊은 곳의 유전 시추용 절삭면을 보면, 크고 완벽한 천연 다이아몬드를 볼 수 없다. 대신 다결정 다이아몬드 컴팩트(PDC)가 있다. 이는 공학적으로 설계된 복합 재료로, 미세한 다이아몬드 입자(탁월한 경도 제공)가 연성과 연성을 가진 금속 결합제(일반적으로 코발트)와 함께 극도의 열과 압력 하에서 소결된다.
우리는 의도적으로 다이아몬드의 순도를 희생한다.
매트릭스에 더 부드러운 금속을 추가함으로써 연속적인 원자 구조를 방해한다. 충격파가 PDC 드릴 비트에 가해질 경우, 개별 다이아몬드 입자는 균열될 수 있지만, 그 균열은 곧 코발트 장벽을 만난다. 코발트는 변형되어 운동 에너지를 흡수하고, 균열의 진행을 멈춘다. 우리는 긁힘 저항의 극소 일부를 포기하는 대신 충격 내구성에서 큰 향상을 얻는다. 우리는 유리턱에게 보호 장비를 씌운다. 이러한 필연적 절충은 ‘진정으로 내구성이 있다’는 개념을 어떻게 새롭게 바꾸는가?
실용 공학에서 “파괴 불가능”이 실제로 의미하는 것
파괴 분석 실험실에서 “파괴 불가능”은 기계적 속성이 아니라 마케팅 문구입니다. 우리는 파괴 불가능한 재료를 찾는 것이 아닙니다. 우리는 파괴 불가능한 시스템을 설계합니다.
현대 주력전차의 장갑을 생각해보자. 전부 강철로만 이루어졌다면, 철갑탄은 그대로 관통할 것이다. 반대로, 전부 첨단 세라믹—다이아몬드와 같은 극도의 경도와 취성을 가진 재료—으로만 제작했다면, 한 번의 충격만으로도 식탁 접시가 바닥에 떨어지듯 산산이 부서질 것이다. 그래서 우리는 이를 적층 구조로 만든다. 외층은 깨지도록 설계된 매우 단단한 세라믹으로, 부서지며 들어오는 운동 에너지를 흡수하고 관통체를 무디게 만든다. 그 뒤의 받침층은 질기고 연성 있는 금속으로, 남은 파편을 마치 야구 글러브처럼 잡는다.
경도는 방패이고, 인성은 그것을 드는 팔이다.
팔이 완전히 뻣뻣하다면 첫 번째 강한 타격에 뼈가 부러진다. 방패가 너무 부드럽다면 칼이 그대로 관통한다. 진정한 공학적 내구성은 절대적인 순수함에서 발견되지 않는다. 그것은 서로 반대되는 약점의 불완전하지만 의도적인 결합 속에 존재한다.
ADH Machine Tool의 제품 포트폴리오가 100% CNC 기반이며 레이저 절단, 절곡, 홈 가공, 전단 분야의 고가용성 시나리오를 다루고 있다는 점을 고려할 때, 다음 단계로 팀과 직접 이야기하고 싶다면 '문의하기'가 자연스럽게 어울립니다.
고에너지 성형, 절단, 절곡 공정을 다루는 엔지니어들은 실제 기계에서 이러한 균형이 작용하는 것을 매일 목격합니다. 현대식 CNC 프레스 브레이크, 고출력 레이저 절단 시스템, 판금 자동화가 이 원리를 중심으로 어떻게 설계되었는지 알아보고 싶은 분들을 위해 ADH Machine Tool은 다운로드 가능한 문서를 통해 상세한 기술 자료와 장비 개요를 제공합니다. 브로슈어 및 사양서 전체 세트는 여기에서 확인하실 수 있습니다: 기술 브로슈어 다운로드.
작업에 맞는 적절한 재료를 선택하는 것에 대한 더 폭넓은 교훈
흠잡을 데 없는 순수한 다이아몬드는 엔지니어링 악몽과도 같습니다. 그것은 타협하지 않는 결정체로, 표면 변형에 저항하는 단 하나의 임무를 완벽히 수행하도록 설계되었지만, 그 외의 거의 모든 것에는 극도로 취약합니다.
바로 그렇기 때문에 그러한 압착 영상들이 그렇게 매혹적인 것입니다. 그 영상들은 수세기에 걸친 마케팅과 낭만주의를 걷어내고, 대신 중장비의 냉정한 정직함을 보여줍니다. 프레스는 지구상에서 가장 전문적이고 타협 없는 원자 구조를 가장 단순하며 끈질긴 힘과 맞서게 합니다.
우주는 완벽함에 대가를 요구합니다. 흠집에 무적이 되는 것은 망치 아래에서 폭발하게 된다는 것을 의미합니다. 다음에 강철 모루가 천천히 다이아몬드 위로 내려오는 것을 본다면, 당신은 자연의 기적이 실패하는 장면을 보는 것이 아닙니다. 물리학이 자신의 계산서를 정산하는 모습을 보고 있는 것입니다.
