오늘날 중형 규모의 대부분의 제작 공장에 들어서면 수백만 달러 상당의 고속 파이버 레이저가 놀라운 속도로 완벽하게 배치된 블랭크를 생산하고 있는 모습을 쉽게 볼 수 있다.

그 블랭크들을 따라 공장 바닥을 가로질러 가보면, 전통적인 유압 프레스 브레이크 앞에 줄 서 있는 것을 발견할 가능성이 높다—"톤수는 톤수"라는 오랜 믿음 아래 구입된 기계다."

우리는 절단 작업의 첫 단계를 최적화하는 데 막대한 투자를 하지만, 여전히 1990년대 이후로 핵심 물리적 원리가 거의 변하지 않은 장비에서 그 완벽한 부품을 성형한다. 이제 우리는 왜 여전히 같은 장비 절충을 반복하는지 재고할 때이며, ADH Machine Tool의 지능형 성형 기술에 대한 지속적인 연구개발이 어떻게 측정 가능한 정밀도 향상으로 이어지는지 살펴볼 때다. 그들의 CNC 프레스 브레이크 는 현대적 효율성으로 가는 직접적인 다리 역할을 하며, 첨단 제작 라인 전반에 걸쳐 더 엄격한 공차와 매끄러운 통합을 가능하게 한다.

낡은 사고방식: 왜 여전히 1995년처럼 프레스 브레이크를 구입하는가

기계식 대 유압식의 구분—그리고 그것이 너무 오래 지속된 이유

2023년 기준으로 유압 프레스 브레이크는 여전히 전 세계 매출에서 가장 큰 비중을 차지하며, 서보 전기식 및 하이브리드형을 훨씬 앞질렀다. 그 이유는 30년 전으로 거슬러 올라간다. 그 당시에는 선택이 명확했다. 거대한 플라이휠로 구동되어 단두대처럼 내리찍는 강력한 기계식 브레이크를 구매할 수도 있었고, 아니면 유압식을 선택할 수도 있었다. 유압식은 제어력을 도입했다—스트로크 도중에 램을 멈추고 톤수를 정밀하게 제어할 수 있었다. 이러한 안전성과 유연성의 도약 덕분에 유압 프레스 브레이크는 모든 공장주들의 머릿속에서 의심의 여지 없는 표준으로 자리 잡았다.

우리는 유체 동력을 완벽한 제어력과 동일시하게 되었다. 그러나 어떤 기술이 과거의 주요 문제를 해결하면, 그 기술은 "제어"의 정의가 이미 진화했음에도 불구하고 지배력을 오랫동안 유지하곤 한다. 만약 유압식이 1995년에 승리했다면, 우리는 지금 어떤 문제를 여전히 해결하려 하고 있는가?

"범용 유압식" 가정의 숨은 비용: 오일 유지보수와 열 변형

일반적인 유압 브레이크는 50~150갤런의 유압 오일을 포함한다. 오전 7시에는 그 오일이 차갑다. 오후 2시, 수천 톤의 압력을 조밀한 밸브 블록을 통해 전달하는 고부하 생산 중에는 오일이 뜨겁다. 물리학에 따르면, 오일이 가열되면 점도는 감소한다. 점도가 떨어지면 밸브 반응 시간이 변한다. 갑자기 램은 아침 세팅 때보다 몇 천 분의 1인치 더 깊이 멈춘다. 작업자는 오프셋을 조정한다. 다음 날 아침 오일이 다시 식으면, 그 오프셋은 틀려 있고—교대 초기의 부품들은 그대로 스크랩이 된다.

우리는 흔히 이것을 정상적인 운영 비용으로 치부한다. 필터 교체, 오일 폐기, 유체 변화로 인한 불규칙한 가동 중단을 "기계 유지보수"의 일부로 예산에 포함시킨다. 하지만 이는 유지보수가 아니다—이는 매 한 번의 벤딩마다 부과되는 숨겨진 추가 요금이다. 단일 규격의 공용 장비를 유지하기 위해 우리는 얼마만큼의 이익을 잃을 준비가 되어 있는가?

“충분히 좋다”는 정밀도가 눈치채지 못한 생산 제약이 될 때

현대식 CNC 유압 브레이크는 일반적으로 약 ±0.0004인치의 램 반복 정밀도를 유지한다. 이론적으로는 매우 정밀해 보인다. 머드플랩 브래킷과 같은 단순 부품에는 그 오차가 충분히 허용된다. 그러나 오늘날의 레이저 절단 형상은 훨씬 복잡하다—다중 벤드 섀시에서는 첫 번째 벤드에서 0.5도 정도의 오차가 다섯 번째 벤드에 이르러 심각한 불일치로 누적될 수 있다. 일반적인 유압 브레이크가 “충분히 정확한” 수준으로 운영될 때, 작업자는 사실상 기계의 일부가 된다. 시험 벤딩을 하고, 측정하고, 다이를 셈하고, CNC 설정을 조정한다. 그런 경우 기계는 부품을 생산하는 것이 아니라 프로토타입을 생산하는 셈이다.

이것이 바로 레거시 함정이다. 우리는 유압 프레스를 신뢰성이 있다고 믿어 구입하지만, 결과적으로 세팅 지연, 불량 발생, 처리 한계라는 형태로 대가를 지불한다. 우리는 램을 구동하는 메커니즘의 근본 문제를 해결하기보다, 증상만을 관리하는 데 집중하고 있다.

구동 시스템 내부: 톤수, 속도, 반복 정밀도의 물리학

기계식: 고속 유물과 다품종 작업에서의 한계

플라이휠부터 시작하자. 500RPM으로 회전하는 거대한 강철 디스크는 엄청난 운동 에너지를 저장한다. 작업자가 전통적인 기계식 브레이크의 페달을 밟으면, 클러치가 결합되어 그 에너지를 방출하고 램을 최하사점까지 밀어내린다. 점진적인 감속도, 재료가 안정되도록 핀치 포인트에서 잠시 멈춤도 없다—이는 순수하고 직접적인 기계 에너지 전달이다. 수만 개의 동일한 16게이지 연강 브래킷을 생산할 때는 그런 끊임없는 속도가 수익성을 보장한다. 하지만 레이저 부서에서 복잡하고 다재질의 프로토타입 섀시가 가득 실린 카트를 가져오면 어떻게 될까?

기계식 브레이크는 그 물리적 특성의 비유연성 때문에 한계에 도달한다. 큰 얇은 판이 휘날려 작업자를 다치게 하는 것을 막기 위해 느린 하강을 프로그래밍할 수 없다. 각도 측정 센서가 측정값을 얻을 수 있도록 스트로크 도중 멈출 수도 없다. 단 하나의 속도로만 작동하며, 각 세팅마다 고유한 스트로크 깊이와 벤드 프로파일이 요구되는 다품종 생산 환경에서는 그 적응력 부족이 속도를 스크랩으로 바꿔 버린다. 딱딱한 기계적 힘이 현대 부품의 복잡함을 따라잡지 못한다면, 우리는 어떻게 오일을 펌핑하는 것이 궁극의 해답이라고 믿게 되었을까?

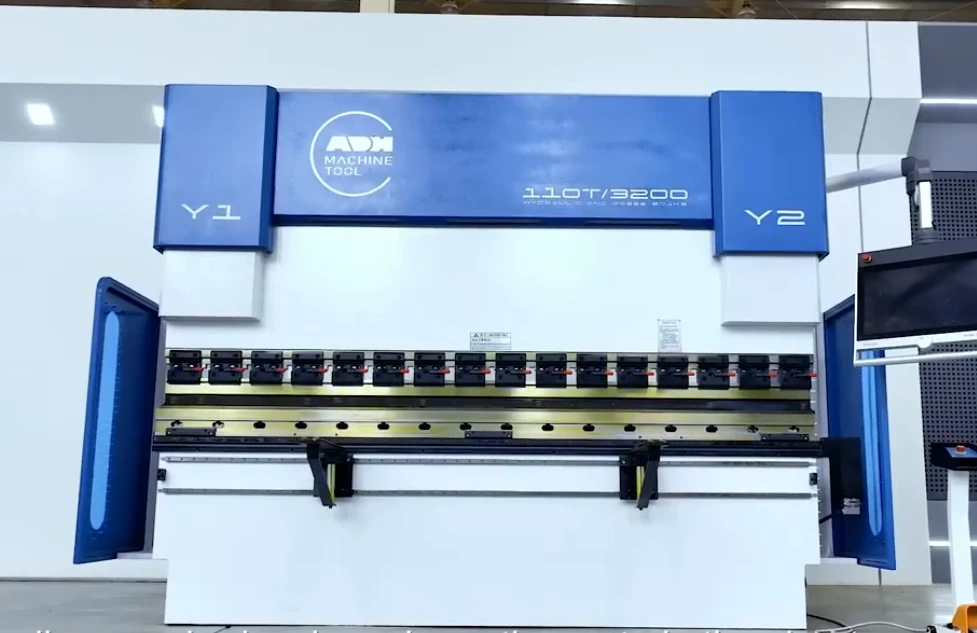

유압식: 두꺼운 소재에 강한 일꾼(그리고 여전히 그 진가를 발휘하는 정확한 톤수 범위)

유체역학은 플라이휠 시스템에 없던 제어력을 제공했다. 가압된 유압 오일을 비례 밸브를 통해 흐르게 함으로써, 우리는 거대한 강철 빔의 움직임을 중간에서 멈출 수 있는 능력을 얻었다. 접근 속도, 벤딩 속도, 복귀 속도 모두 정밀하게 제어할 수 있게 되었던 것이다. 그러나 유압유는 본질적으로 일관성이 떨어진다. 유압 프레스 브레이크가 고강도로 작동하면 오일 온도가 상승한다. 140°F를 넘어서면 점도가 감소하고, 실(seal)이 팽창하며, 밸브 반응 시간이 느려진다. CNC가 램을 특정 Y축 깊이에서 멈추라고 명령하더라도, 묽어진 오일이 그 실 틈으로 몇 밀리초 더 흘러들 수 있다.

그 미세한 지연은 반복적인 각도 오차를 유발하며, 숙련된 작업자의 기술만으로는 자주 재보정하지 않고는 완전히 보정할 수 없다. 그렇다면 이 유체 기반 시스템이 진정으로 뛰어난 부분은 어디일까? 그것은 여전히 두꺼운 판재 작업에는 이상적이다. 절반 인치 두께의 AR400 강판을 공기 벤딩으로 가공하면서 400톤의 힘이 필요한 경우, 램 위치에서 0.002인치의 열 변위는 최종 공차에 비하면 무시할 수준이다. 압축된 오일의 강력한 힘은 여전히 두꺼운 판재 성형에서 지배적이다. 그렇다면 질문은 이렇다. 뜨거운 오일의 물리적 한계와 싸우지 않고도 얇은 판재의 고정밀 작업에서 이와 유사한 하중 제어력을 어떻게 달성할 수 있을까?

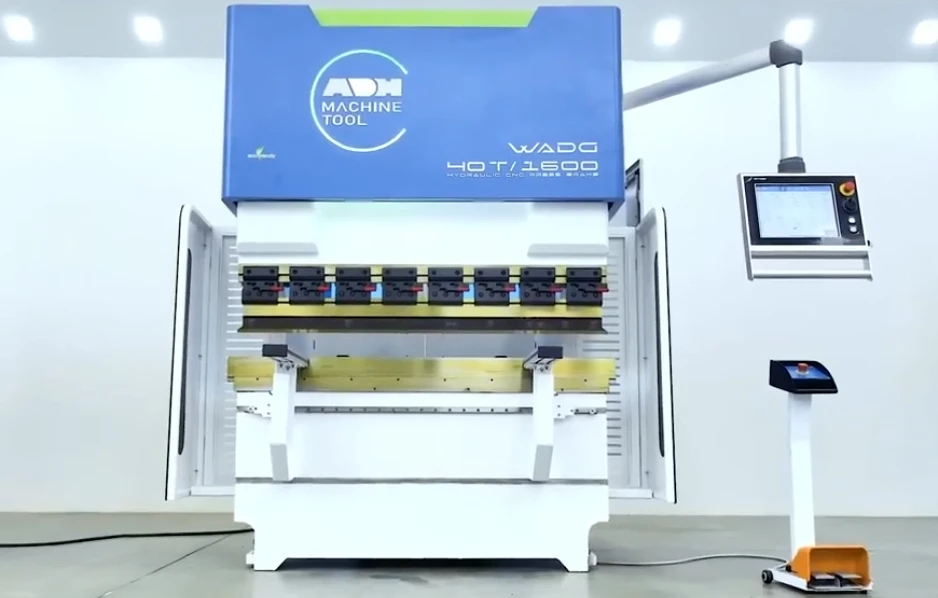

서보-일렉트릭: 유체 역학을 밀리초 단위의 반응성과 탁월한 반복 정밀도로 대체하다

오일을 완전히 제거한다. 서보-일렉트릭 구동 방식은 유압 탱크, 펌프, 밸브를 대신하여 고토크 AC 서보 모터를 램에 직접 연결된 내구성 있는 벨트, 풀리 또는 볼스크류와 결합한다. 기본적인 물리 원리는 유체 압축에서 직접적인 기계적 연결로 전환된다. 서보 모터의 로터리 인코더가 정확히 1,500도 회전하면 램은 정확히 2.105인치 이동한다. 이 성능은 겨울 새벽 7시의 차가운 작업장에서도, 7월 오후 4시의 폭염 속에서도 동일하다. 보정해야 할 유체 점도 저하, 밸브 반응 지연, 열팽창이 전혀 없다.

이 직접적인 기계적 연결은 머신이 최신 소프트웨어와 상호작용하는 방식을 새롭게 정의한다. 현대 프레스 브레이크는 실시간 각도 보정 기능을 활용하여 벤딩 중 각도를 측정하고, 재료의 스프링백을 상쇄하도록 램을 즉시 조정한다. 유압 시스템은 이 보정 신호를 유체 압력으로 전환해야 하며, 밸브 지연이라는 본질적인 한계를 겪는다. 반면, 서보-일렉트릭 시스템은 동일한 신호를 받아 모터 토크를 밀리초 단위로 조정한다. 소프트웨어가 미세 조정을 지시하면 구동 장치가 즉시 이를 반영한다. 만약 서보-일렉트릭 방식이 다양한 생산에서 무적의 정밀도를 제공한다면, 왜 1,000톤짜리 전기식 브레이크를 만들어 유압을 완전히 없애지 않는 것일까?

하이브리드: 필요할 때만 에너지를 사용 vs 지속적인 유량 (그리고 왜 완전한 우위가 아닌가)

1,000톤의 힘을 견딜 수 있도록 볼스크류와 벨트를 확장하는 것은 기계적으로도, 재정적으로도 비현실적이다. 업계는 유압의 강력한 힘과 전자식의 정밀도를 절충할 중간 해법이 필요했다. 그 결과 하이브리드 드라이브가 등장했다. 대형 150갤런 탱크와 상시 작동 펌프를 사용하는 대신, 하이브리드는 각 실린더 바로 위에 위치한 작은 전용 유압 펌프를 서보 모터가 구동한다. 램이 실제로 움직일 때만 모터가 작동하고 오일이 순환한다.

이 “수요 기반 전력” 설계는 열 축적을 현저히 줄인다. 적은 유체량과 안정적인 온도를 유지함으로써 기존 유압 시스템에서 흔히 발생하는 열 변위를 거의 제거한다. 유압의 강력한 힘과 서보의 빠른 반응성을 동시에 제공한다. 그러나 완벽한 해법은 아니다. 여전히 유체 역학의 제약을 받으며, 오일 교환, 필터 교체, 그리고 결국 씰의 유지보수는 필요하다. 이것은 의도적인 타협이다. 이제 구동 시스템의 물리적 성질을 작업 하중의 힘과 정밀도에 맞췄다면, 세밀하게 조정된 램이 부적절한 금형 세팅에 맞닥뜨리면 어떤 일이 발생할까?

구동 방식 그 이상: 프레임 형상과 구성은 구매 결정의 또 다른 핵심 요소

왜 구성(configuration)은 구동 유형과 완전히 별개의 분류 문제인가

완전 연마 및 경화된 공구 세트는 첫 번째 부품을 제작하기도 전에 $20,000의 비용이 들 수 있다. 이런 투자를 하는 이유는 직결형 전기식 시스템이 ±1마이크론의 반복 정밀도를 제공하고, 마모된 다이 어깨가 그 정밀도를 3도 언더벤드로 전환시키지 않게 하기 위해서다. 그러나 최고급 정밀 공구라도 기계 프레임이 구시대적 생산 요구에 맞게 설계되어 있다면 활용하지 못하는 자산이 된다. 구동 시스템은 벤딩의 “방법”을 정의하고, 프레임 구성은 “무엇”을 정의한다—즉, 단일 셋업에서 부품을 완성할 수 있는지를 결정하는 물리적 한계를 의미한다.

우리는 종종 기계의 하중(tonnage)을 실제 성능으로 착각한다. 실제로는 “C” 프레임의 기하 구조가 부품 복잡도를 결정한다. 고속 서보 전기식 브레이크를 사용하더라도 부품 설계상 시트가 측면 하우징에 닿아 작업자가 여러 번 뒤집어야 한다면, 사이클 타임의 이점은 사라진다. 구동 장치의 밀리초 단위 정밀도는 작업자가 좁은 틈에서 40파운드의 시트를 조작하는 동안 무의미해진다. 모터는 최적화했지만 작업 공간은 간과한 셈이다.

부품 길이가 기계 자체보다 길어 혼자서는 처리할 수 없다면 구동 정밀도가 의미가 있을까?

탠덤 프레스 브레이크: 초대형 부품 길이에 맞춰 막대한 하중을 동기화하는 기술

10피트짜리 프레스 브레이크로 20피트 조명 기둥을 벤딩하려고 상상해보라. 단순히 두 번 눌러서 해결할 수 없다. 재료가 변형되고, 플랜지가 테이퍼지고, 구조적 강성이 손상된다. 바로 이 지점에서 구동 물리학보다 중요한 것이 “동기화 물리학’이다. 탠덤 구성은 두 개의 독립된 프레스 브레이크를 중앙 집중식 CNC로 연결하여, 20피트 일체형 시스템으로 작동하거나 두 개의 10피트 기계로 독립 운용할 수 있게 한다. 실제 난점은 단순히 힘을 발생시키는 것이 아니라, 네 개의 유압 실린더 또는 네 개의 서보 벨트 어셈블리가 60평방피트의 금속 위에서 완벽히 평면 동작하도록 보장하는 것이다. 지능적인 동기화가 어떻게 가시적인 정확도와 생산성으로 이어지는지 알아보려면 ADH Machine Tool의 탠덤 프레스 브레이크가 필요합니다., 대형 포맷 벤딩 효율성을 위해 설계된 CNC 구동 솔루션을 살펴보라.

탠덤 구성에서 흔히 발생하는 오해(또는 “레거시 함정”)는 극단적인 하중에서만 필요하다고 생각하는 것이다. 긴 구조물 빔처럼 막대한 힘이 필요한 작업에는 유압이 선호되는 것이 사실이지만, 진정한 이점은 유연성에 있다. 20피트 작업이 끝나면 스위치를 전환해 두 대의 기계가 각각 별도의 고생산 부품을 동시에 가공할 수 있다. 이렇게 하면 초대형 특수 프레스 브레이크가 60%의 시간 동안 놀게 되는 병목 현상을 제거할 수 있다. 단일 부품을 위한 장비 구매 대신, 생산 수요에 따라 확장 가능한 모듈식 생산 능력에 투자하는 셈이다.

부품 길이는 기계와 맞지만, 리턴 플랜지가 프레스 브레이크의 “목 깊이(throat)”를 초과한다면 어떻게 될까?

맞춤형 목 깊이와 개방 높이: 박스 벤딩 및 리턴 플랜지 문제 해결

“목(throat)”은 휜 플랜지가 공구 옆이나 뒤로 통과할 수 있도록 허용하는 측면 프레임 간격을 말한다. 표준 기계는 일반적으로 10~12인치의 목 깊이를 제공하는데, 브래킷에는 충분하지만 깊은 박스형 인클로저에는 부적합하다. 14인치 리턴 플랜지를 가진 스테인리스 섀시를 공기 벤딩할 경우, 표준 목 깊이는 중심에서 벗어난 벤딩이나 비논리적이고 위험한 공정을 강요한다. 이로 인해 즉흥적인 셋업—공간을 확보하기 위해 셈(shim)을 끼워 넣거나 거위목 펀치를 사용하는 방식—이 발생하며, 이는 구동 시스템에 투자한 ±1마이크론의 정밀도를 완전히 무의미하게 만든다.

개방 높이와 스트로크 길이가 기하학적 방정식을 완성한다. 스트로크가 짧은 고하중 유압 브레이크는 딥 드로우 벤딩에 적합하지 않다. 완성된 부품이 펀치에 부딪히지 않고 제거될 수 없기 때문이다. 개방 높이를 늘리면 더 높은 “창(window)”형 공구를 사용할 수 있어 복잡한 4면 박스를 한 번에 성형할 수 있다. 이는 단순한 편의성이 아니다—보이지 않는 “이송 비용”을 제거하는 것이다. 부품이 형상 충돌로 인해 다른 기계에서 재가공되어야 할 때마다, 해당 부품의 이익률은 약 15% 감소한다.

부품이 프레임을 통과한 후, 백게이지가 다음 생산 병목 현상이 되는 것을 어떻게 방지합니까?

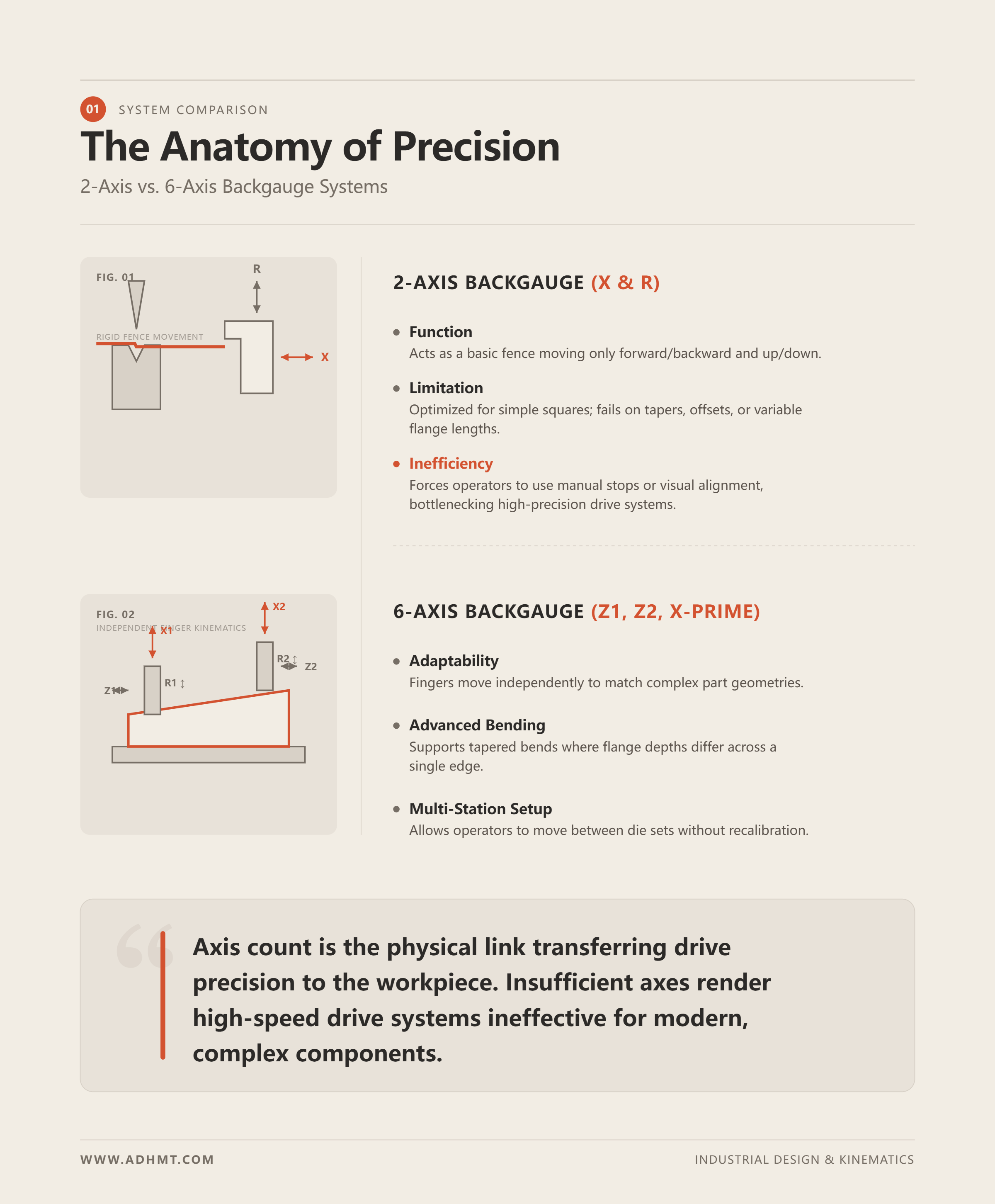

CNC 축 수: 추가 백게이지 축이 실제 생산에서 제공하는 가치

기본적인 2축 백게이지(X 및 R)는 단순히 울타리 역할만 하며 앞뒤, 위아래로 움직입니다. 이는 정사각형 부품에는 충분하지만, 현대의 레이저 절단 부품은 단순한 정사각형이 아닌 경우가 많습니다. 테이퍼나 옵셋, 한쪽 가장자리의 플랜지 길이 차이를 가지고 있죠. 백게이지 핑거가 독립적으로 움직일 수 없으면(Z1, Z2 또는 X‑프라임 축이 없으면), 작업자는 수동 스톱을 사용하거나 시각적으로 부품을 정렬해야 합니다. 그 결과 백게이지에 붙인 테이프 조각이 백만 달러짜리 구동 시스템의 한계를 정의하게 됩니다.

6축 백게이지는 시스템이 각 부품의 기하학적 형태에 맞게 적응할 수 있도록 합니다. 플랜지 한쪽이 다른 쪽보다 깊은 테이퍼 절곡을 지원하고, 작업자가 다이 세트 간을 이동하면서도 재교정 없이 안전하게 여러 스테이션을 설정할 수 있게 합니다. 여기서 작업 하중의 “특정 물리적 특성”이 명확히 드러납니다. 축의 수가 구동 정밀도를 금속으로 전달하는 물리적 연결을 정의하기 때문입니다. 이러한 연결이 없으면, 단지 빠르게 막다른 길을 향해 달려가는 것에 불과합니다.

소재의 두께 변화나 섬유 방향과 같은 자체적 변수가 공정에 저항하기 시작할 때, 이러한 기계적 설정은 어떻게 성능을 발휘할까요?

선택 매트릭스: 기계 물리학을 소재 현실과 일치시키기

두께 임계값: 서보 전동 토크가 한계에 도달하는 지점

100톤 서보 전동 프레스 브레이크가 1/4인치 강판을 바닥 절곡(bottom-bend)하려 하면, 열 과부하가 자주 발생하거나 멈추기도 합니다. 이는 유압식 장비와 달리, 최대 힘이 모터 토크와 벨트 또는 볼스크류의 기계적 지레 작용에 의존하며 일정한 유압에 의존하지 않기 때문입니다. 유압식에서는 펌프가 스트로크 전반에 걸쳐 일정한 최고 압력을 유지하며, 80톤이 필요하면 압력 트랜스듀서가 목표를 확인할 때까지 밸브가 열려 있습니다. 그러나 서보 전동 시스템은 빠른 모터 가속으로 충격력을 생성합니다. 소재 두께가 10게이지를 초과하면, 스트로크 하단부—즉, 저항이 가장 큰 시점—에서 그 힘을 유지하는 데 필요한 토크가 급격히 증가합니다.

이 지점이 바로 전기 효율성이 유압 신뢰성에 자리를 내주는 순간입니다. 서보 전동기는 16게이지 스테인리스 전자 인클로저와 같이 빠르고 정밀한 동작이 필요한 작업에서 뛰어납니다. 여기서 램은 유압식 장비보다 약 30% 더 빠르게 작동합니다. 그러나 소재 두께가 증가함에 따라 모터의 듀티 사이클이 문제가 됩니다. 모터가 최대 토크 근처에서 계속 작동해야 하므로 열이 누적되어 냉각이 필요한 시간이 길어지고, 그 결과 속도 이점이 사라집니다. 결국, 고정밀 장비가 절곡 간마다 멈춰야 하는 상황이 되며, 이런 조건에서는 전용 유압식 또는 하이브리드 시스템이 훨씬 안정적인 성능을 유지합니다.

머신이 절반의 시간을 작업자가 셋업을 마치길 기다리는 데 쓴다면, 램의 속도가 중요한 의미가 있을까요?

배치 크기 대 셋업 시간: 디지털 반복 정밀성이 고혼합 생산을 지탱할 때

5개나 10개의 부품을 한 번에 생산하는 고혼합, 저량 프로토타입 작업에서 수익성을 갉아먹는 요인은 성형 속도가 아니라, 작업 A의 마지막 양품에서 작업 B의 첫 양품까지 걸리는 시간입니다. 전통적인 유압 프레스 브레이크는 오일의 점도가 안정될 때까지 워밍업 시간이 필요하며, 그 후에도 작업자는 여러 공백 부품을 사용해 절곡 각도를 미세 조정하곤 합니다. 배치 크기가 10개이고 조정 중 3개가 폐기된다면, 자재 마진의 30%가 손실됩니다.

서보 전동 및 하이브리드 설계는 오일 온도의 영향을 받지 않기 때문에 워밍업 지연을 없앱니다. 이는 엔코더 피드백과 직접 구동 로직을 기반으로 위치를 제어하기 때문이며, 월요일 아침의 첫 사이클이든 금요일 오후의 마지막 사이클이든 램은 항상 같은 마이크론 정밀도로 되돌아옵니다. 이러한 디지털 반복 정밀성은 “첫 부품부터 정상품” 생산을 가능하게 하며, 소량 배치 작업의 수익성 핵심 요소입니다. 머신이 바코드 스캔만큼 빠르게 2인치 브래킷에서 20인치 패널로 전환할 수 있다면, 물리적 구동 시스템은 사실상 일정 관리 소프트웨어의 연장선이 됩니다. 이러한 정밀성을 완전 자동화 절곡 효율로 전환하기를 원하는 작업 현장에는 ADH 머시너리 툴 프레스 브레이크 벤딩 셀 CNC 정밀도와 통합 로봇 핸들링을 제공하여 고혼합, 빠른 교체 생산에 이상적입니다.

그런 정밀한 디지털 반복성이 완벽히 평탄하지 않은 강판과 만났을 때는 어떤 일이 벌어질까요?

소재 변동성: 인장 강도 변화에 대한 서로 다른 구동 메커니즘의 대응 방식

판금은 가변 제품처럼 반응합니다. 예를 들어, 한 팔레트의 12게이지 냉간압연강은 제강소의 냉각 공정 차이에 따라 첫 번째 판과 마지막 판 간 인장 강도가 최대 10%까지 달라질 수 있습니다. 기존 장비에서는 이 차이가 스프링백 불일치로 나타나며—90도로 목표했으나 실제로는 92도로 정착됩니다. 고급 구동 시스템은 실시간 각도 모니터링(레이저 또는 접촉 센서)을 활용해 플랜지 움직임을 추적함으로써 문제를 해결합니다. 구동 장치는 스트로크를 즉시 멈추고 편차를 계산하며, 올바른 각도로 절곡되도록 한 번의 부드러운 동작으로 수정해야 합니다.

유압 시스템은 본질적인 압축성과 밸브 반응 지연 때문에, 서보 전동기나 하이브리드 모터처럼 미세 조정을 즉시 수행하기 어렵습니다. 하이브리드 시스템은 두 가지 장점을 결합합니다. 중량 작업에는 유압의 강력한 출력을, 미세한 중간 스트로크 보정에는 서보 펌프의 정밀도를 활용하죠. 이는 단순히 정밀도의 문제가 아니라 기술 숙련도의 변화를 의미합니다. 이제 작업자는 강재의 결 방향을 감으로 느끼는 “달인’일 필요가 없습니다. 대신, 머신이 소재의 물리적 거동을 감지하고 램이 상단으로 돌아가기 전에 자동으로 보정해야 합니다.

닉슨 시절에 설계된 금형에 의존해야 한다면, 백만 달러짜리 머신이 정말 그 수준의 정밀도를 달성할 수 있을까요?

경계 조건: 구식 맞춤 금형이 현대 업그레이드를 제한하는 방식

가게 주인은 새로운 고정밀 서보 브레이크에 $250,000을 투자하면서도 1985년부터 선반 위를 차지하고 있던 “평삭된(planed)” V-다이를 여전히 부착하려 할 수 있다. 평삭 공구는 1피트당 약 ±0.002인치의 공차로 제작되며, 이는 과거에 부품을 “바텀(bottom)” 방식으로 수동 정렬하던 시절에는 허용 가능한 수준이었다. 반면, 최신 CNC 브레이크는 ±0.0004인치로 유지되는 “뉴 스탠더드(New Standard)” 정밀 연삭 공구가 필요하다. 공구의 높이가 불균일하거나 반경(radius)이 닳아 있다면, 기계의 ±0.001mm 램 반복 정밀도는 사실상 무용지물이 된다.

“레거시 함정(legacy trap)”은 기존 공구 라이브러리에 대한 매몰비용 사고방식에서 비롯된다. 낡고 마모된 공구를 첨단 구동 시스템에 사용하는 것은 포뮬러 1 자동차에 나무 마차 바퀴를 끼우는 것과 같다—기계와 금속의 접촉점이 곧 한계 요소가 된다. 기계 물리학을 소재 거동과 일치시키려면, 공구가 구동 시스템 자체의 보정된(calibrated) 구성 요소로 작동해야 한다. 기계가 펀치 높이와 다이 폭을 천분의 몇 인치 단위로 정확히 알고 있다면, 소프트웨어는 극도의 정밀도로 굽힘 여유(bend allowance)를 계산할 수 있어, 제작 과정에서 오랫동안 이어져 온 “시도와 오류(trial and error)” 과정을 제거한다.

역설적인 ROI: 왜 가장 비싼 기계가 종종 부품당 가장 낮은 비용을 만들어내는가

에너지 회수, 스크랩 감소, 그리고 2차 공정을 고려하며

최상급 서보 전동 브레이크의 견적을 기본형 유압 모델과 비교하면, $60,000의 차이는 상당해 보일 수 있다—그러나 자세히 분석하면 그 격차는 대부분 사라진다. 표준 30HP 유압 모터는 전원을 켜자마자 약 22kW의 전력을 소비하며, 작업자가 부품을 측정하거나 정렬을 찾는 동안에도 오일 순환을 위해 상당한 부하를 계속 소모한다. 대부분의 작업장에서 “그린라이트(가동)” 비율이 단 40%에 불과하기 때문에, 이는 대기 중에도 열을 발생시키며 막대한 전력비로 이어진다. 반면, 서보 전동 및 하이브리드 설계는 램이 실제로 움직일 때만 의미 있는 전류를 소모하여, 에너지 사용량을 60% 이상 줄이기도 한다.

에너지 낭비는 눈에 보이지만, 스크랩은 조용히 수익성을 파괴한다. 낡은 유압 장비가 각 작업마다 세 번의 “시험 굽힘(test bend)”을 요구한다면—열 변형과 밸브 지연이 흔히 원인—프로젝트를 바꿀 때마다 돈을 버리는 셈이다. 스테인리스나 고강도 소재 블랭크의 평균 원자재 비용이 $40이라면, 하루 다섯 번의 셋업은 주당 $600의 의도적 낭비로 이어진다. 5년 동안 “저렴한” 유압 시스템은 스크랩만으로 $150,000을 태워버리게 되며, 이는 고급 구동 시스템과의 가격 격차를 훌쩍 넘긴다.

그러나 가장 파괴적인 비용은 2차 공정에서 나타난다. 유압 램이 스트로크 중 미세하게 움직여 굽힘 각도가 0.5도만 벗어나도, 부품은 폐기되지 않더라도 용접 구역으로 보내져 숙련된 작업자가 20분을 들여 오정렬을 수정하게 된다. 이렇게 되면 셋업 오류가 하류로 전가되어, 30초 만에 끝나야 할 굽힘 작업이 30분짜리 노동이 된다. 소재의 결(grain)이나 오일 온도의 변화에 영향을 받지 않고 매번 완벽한 90도 굽힘을 생산하는 기계는, 용접공이 브레이크의 부정확성을 보정하는 대신 금속을 정확히 접합하는 데 집중할 수 있게 해줌으로써 그 비용을 스스로 상쇄한다.

그렇다면 모든 공장이 단순히 가장 비싼, 가장 높은 톤수의 서보 브레이크를 구매해야 한다는 의미일까?

미래 대비의 함정: 언제 과도한 스펙이 지나친 선택이 되는가?

내년에 두꺼운 판재 계약을 확보한다는 이유로, 단지 14게이지 전자 인클로저를 굽히기 위해 300톤급 유압 거인을 구입하는 것은 비합리적이다. 과사양(over-specification)은 미래 대비와 다르며, 지속적인 비효율에 대한 약속일 뿐이다. 고톤수 기계는 더 크고 무거운 램을 지녀 관성이 커서, 물리적으로 더 작고 가벼운 서보 전동 유닛의 스트로크 간 속도나 정밀도를 결코 따라잡을 수 없다. 이는 마치 마무리 못 하나를 박기 위해 대형 해머를 사용하는 것과 같으며, 결과적으로 사이클 타임이 느려지고 작업 공간이 더 많이 소모된다. 언젠가 식탁을 진정한 의미의 “미래 대비”는 추가 톤수가 아니라, 구동 제어 논리의 적응력이다. 고정밀 대량 생산용 60톤 서보 전동 브레이크를 보유한 공장은 “범용” 설비를 가진 곳보다 같은 부품에서 일관되게 더 높은 성능을 낸다. 목표는 향후 5%의 가능성이 아니라, 현재 수익을 내는 작업의 80%에 기계의 물리적 특성을 맞추는 것이다. 가끔 1인치 판을 굽혀야 하는 경우라면, 매달 몇 개의 부품을 외주로 맡기는 것이 과대형 시스템의 간접비와 둔한 성능으로 매일의 생산을 부담시키는 것보다 훨씬 저렴하다.

진정한 경쟁 우위는 기계의 구동 역학이 가장 수익성 높은 부품 형상에 완벽히 부합하는 “스위트 스팟(sweet spot)”을 정확히 찾아내는 데 있다. 올바른 크기로 설계되면, 공구 마모가 균형을 이루고, 에너지 소비가 최적화되며, 실제 스트로크 길이에 맞춰 램 속도가 극대화된다. 이러한 정렬(alignment)은 효율성이 낮은 입찰가를 가능하게 하면서 동시에 이익률을 높이는 “선순환(virtuous cycle)”을 구축한다.

그렇다면 세일즈맨의 화려한 브로슈어에 압도되지 않고 그 정렬을 어떻게 찾을 수 있을까?.

진단 감사(diagnostic audit): 영업직원을 만나기 전에 꼭 물어봐야 할 단 한 가지 질문

어떤 기계 사양도 살펴보기 전에, 당신의 스크랩통과 근태 기록을 먼저 점검해야 한다. 핵심 질문은 “톤수는 얼마인가?”가 아니라 “현재 내 굽힘당 비용은 얼마인가?”이다. 이를 알아내려면 구매가격을 넘어서서, 첫 번째 부품이 바로 정확하게 나올 때까지의 전체 인건비, 에너지비, 재료 손실을 계산해야 한다. 오래된 유압 기계가 과다 굽힘, 다이 보정, 혹은 오일 예열 대기를 요구한다면, 당신은 이미 현대식 하이브리드나 서보 전동 시스템의 월 리스비를 초과하는 “레거시 세금(legacy tax)”을 지불하고 있을 가능성이 높다.

공장의 실제 굽힘당 비용을 보다 심층적으로 평가하고, 생산 프로필에 가장 적합한 현대식 시스템에 대한 지침을 얻고자 한다면, 다음 기관에 문의할 수 있다.

ADH Machine Tool은 굽힘, 레이저 절단, 자동화를 아우르는 완전 CNC 기반 제품 라인을 보유하고 있으며, 엔지니어링 팀이 기술적 정밀도를 측정 가능한 ROI로 전환하는 벤치마크 솔루션을 제시할 수 있다. ADH 머신툴. 진단 감사는 작업량에 대한 완전한 솔직함을 요구한다. 부품이 단순하고 두껍고 공차가 느슨하다면, 일반 유압 브레이크도 충분히 합리적인 선택이다. 그러나 항공우주, 의료, 복잡한 조립체처럼 높은 마진의 영역에서 일하고 있다면, 구동 시스템은 단순히 램을 움직이는 장치가 아니라 핵심 품질관리 도구가 된다. 당신은 단순한 중장비가 아니라 정밀 계측기를 구매하는 것이다.

프레스 브레이크를 독립된 기계로 보지 않고, CAD/CAM 소프트웨어와 공구 라이브러리가 통합된 고정밀 시스템의 핵심으로 인식하기 시작하면 투자 수익률이 뚜렷해진다. 진정으로 “비싼” 기계란 월요일 아침에 다가가 바코드를 스캔하고 첫 번째 시도에서 완벽한 부품을 생산하게 해주는 장비다. 그 외의 모든 것은 단지 고급 철강을 스크랩으로 바꾸는 더 비싼 방법에 불과하다.

Once you stop viewing the press brake as a standalone machine and begin recognizing it as the core of a high-precision system—integrated with your CAD/CAM software and tooling library—the return on investment becomes evident. The truly “expensive” machine is the one that lets you walk up on a Monday morning, scan a barcode, and produce a perfect part on the first hit. Everything else is merely a costlier way to convert quality steel into scrap.

진정한 변화는 기계의 구동부에 있는 것이 아니라, “믿음직한” 철제 기계의 박물관을 운영하던 감독자가 고속 정밀 기업을 운영할 준비가 되어 있는가에 달려 있다.
