I. 서론

솔직히 대부분의 사업주들은 구매 시 프레스 브레이크, 톤수, 목 깊이, 기계 강성에 90% 이상의 관심을 쏟으며 컨트롤러를 그저 “보너스 화면” 정도로 취급합니다. 이는 비용이 많이 드는 오해입니다. 컨트롤러는 단순한 사용자 인터페이스가 아니라, 공장의 이익률, 납품 속도, 그리고 성장 잠재력. 을 좌우하는 핵심 동력입니다. 이는 최고 수준의 작업자 전문성을 포착하고, 효율적인 작업 흐름 또는 평범한 작업 흐름을 증폭시킵니다.

1.1 화면 그 이상: 컨트롤러가 생산성 한계를 정의하는 방식

컨트롤러를 단순히 각도와 치수를 입력하는 도구로만 생각하는 것은 스마트폰을 오직 전화 통화 용도로만 사용하는 것과 같습니다—잠재력을 엄청나게 낭비하는 셈입니다. 기계 성능이 뛰어난 절곡기라도 컨트롤러가 약하면 전체 설비 효율(OEE)이 영구적으로 60% 이하로 제한될 수 있습니다.

• “단일 단계 실행”에서 “전역 최적화”로”: 기본 컨트롤러는 작업자가 각 절곡에 필요한 매개변수를 수동으로 입력하고 경험에 따라 순서를 결정해야 합니다. 반면 고급 컨트롤러는 DXF 또는 3D 도면을 불러와, 자동으로 최적 절곡 순서를 계산하고, 적합한 공구를 추천하며 3D 충돌 시뮬레이션 을 가상 환경에서 실행할 수 있습니다. 이 도약은 숙련자의 수 시간에 걸친 시행착오를 컴퓨터 계산으로 몇 분 만에 압축합니다.
• 정밀도–반복성–속도의 “철삼각”: 최종 절곡 정확도는 컨트롤러가 유압 시스템, 선형 인코더, 서보 모터를 밀리초 단위로 폐쇄 루프 제어하는 능력에서 비롯됩니다. 이는 램 위치(Y1/Y2 축)를 정밀하게 관리하고, 소재 데이터베이스 알고리즘을 통해, 스프링백을 예측하고 보정합니다. 최상급 컨트롤러는 각도 측정 시스템을 통합하여 ±0.3° 이내의 각도 허용 오차를 지속적으로 유지하는 진정한 “첫 공정 합격” 품질을 달성하며, 이는 수동 조정으로는 불가능한 일관성입니다.
• 사례 경고: 잘못된 컨트롤러 선택의 실제 비용 – 숨겨진 이익 누수: 한 금속 가공 공장주는 저렴한 컨트롤러를 선택해 ¥20,000을 절약한 것을 기뻐했습니다. 그러나 6개월 후, 잦은 소량 주문으로 인해 각 전환과 프로그램 설정이 경쟁사보다 30~50% 더 오래 걸렸고, 경험이 적은 야간 근무 작업자는 주간 근무 대비 불량률이 3배였으며, 복잡한 부품은 프로그래밍 어려움 때문에 아예 피하게 되었습니다. 그 초기 ¥20,000 절감은 1년 안에 숨겨진 손실로 ¥100,000 이상으로 불어났습니다. 낭비된 노동 시간, 재료 낭비, 그리고 놓친 기회.

1.2 핵심적인 구분: NC와 CNC의 진정한 차이를 이해하기 위한 단 하나의 차트

NC(수치 제어)와 CNC(컴퓨터 수치 제어)의 근본적인 차이는 화면이 버튼을 사용하는지 터치인지가 아니라, “사고” 가 전적으로 작업자에 의해 이루어지는지, 아니면 기계에 의해 보조되는지에 있다.

결정 자가진단: 귀사의 사업은 CNC 업그레이드가 필요한가?

아래 세 가지 질문 중 하나라도 “예”라고 답한다면, CNC 컨트롤러에 투자하는 것이 가장 빠른 투자 회수율을 가져올 가능성이 높습니다:

1. 귀사의 생산 모델이 “다품종, 소량” 주문을 대량으로 처리하며, 작업자가 하루에도 여러 번 공구를 교체하고 새로운 프로그램을 설정해야 하는 상황입니까?
2. 귀사의 제품에 비대칭, 테이퍼, 다단계 공정이 필요한 공작물이 포함되어 있어 백게이지의 복잡한 위치 설정이 필요한 경우가 있습니까?
3. ±0.5° 이내의 절곡 정확도를 지속적으로 유지하고, 교대조나 작업자 숙련도 차이로 인한 품질 변동을 제거하는 것을 목표로 하고 있습니까?

1.3 축 구성 빠른 이해: 레고 사고방식으로 2+1축에서 8+1축까지

축 구성에 대한 두려움은 잊으세요. 레고를 조립하는 것처럼 생각하면 됩니다: 기본 키트에서 시작하여, 만들고자 하는 “작품”(공작물)의 복잡성에 따라 기능 모듈(축)을 단계적으로 추가하는 방식입니다.

• 핵심 축 (기본 키트 – 기계가 “작동’할 수 있도록 보장)
  • Y1/Y2 축 (램의 좌우 유압 실린더): 프레스 브레이크의 “다리” 역할을 합니다. 독립 제어를 통해 램 전체 길이에서 절대적인 평행을 보장하며, 정확한 각도의 기반을 형성합니다.
  • X축 (백게이지 전후 이동): 절곡 길이를 정의하는 “자” 역할을 합니다. 위치 정확도와 속도가 공작물 치수와 생산량에 직접적인 영향을 미칩니다.
  • R축 (백게이지 상하 이동): 백게이지 핑거를 올리거나 내릴 수 있어, 계단형 공작물이나 절곡 중 형성된 모서리를 피하는 작업을 쉽게 처리할 수 있습니다.
• 고급 축 (확장팩 – 특정 문제 해결, 효율 향상)
  • Z1/Z2 축 (백게이지 좌우 이동): 두 백게이지 핑거를 좌우로 독립적으로 움직일 수 있어, 다음과 같은 작업에 이상적입니다 비대칭 부품 또는 한 번의 클램핑으로 여러 셋업을 완료하는 경우.
  • X-프라임 / 델타-X 축 (차등 X 이동): 두 백게이지 핑거 간에 약간의 전후 오프셋을 가능하게 하여, 테이퍼 절곡 을 특수 공구 없이 수행할 수 있습니다.
  • 크라우닝 축 (처짐 보정): 일반적으로 작업대에 있는 유압 또는 기계식 시스템으로, 긴 공작물의 중앙과 끝에서 일정한 각도를 보장합니다. 긴 공작물의 중앙과 끝에서 일정한 각도를 유지합니다.

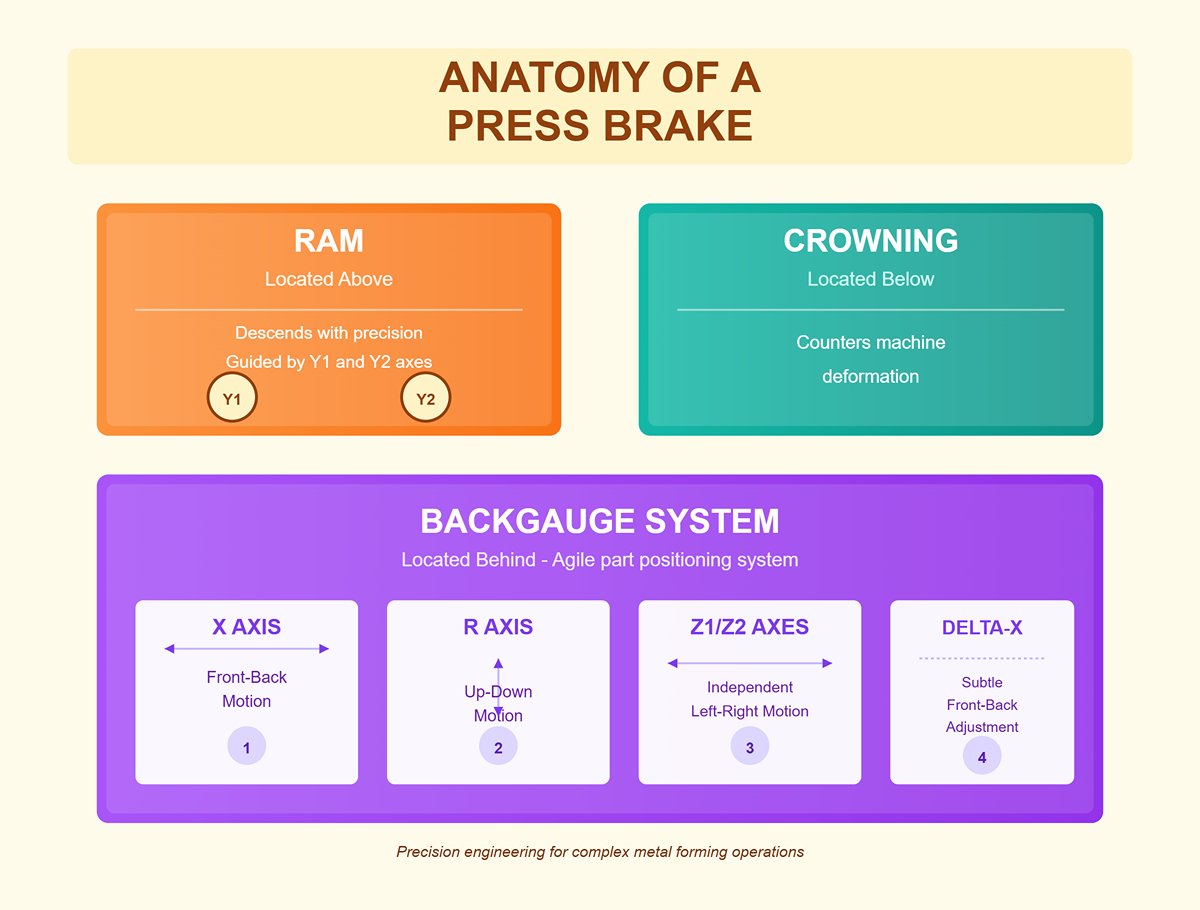

머릿속에서 프레스 브레이크를 시각화하기

프레스 브레이크 앞에 서 있는 자신을 상상해 보세요:

• 바로 위에서, 램이 천천히 내려옵니다—그 정밀도는 Y1 과 Y2.
• 당신 앞의 작업대 아래에서는, 하나의 크라우닝 보정 축이 조용히 변형을 상쇄합니다.
• 기계 뒤쪽에서는, 민첩한 백게이지 시스템이 움직입니다: 앞뒤 방향은 X축, 을 통해, 위아래 방향은 R 축, 을 통해, 좌우 독립 움직임은 Z1/Z2 축, 을 통해, 그리고 미세한 앞뒤 조정은 델타-X 축을 통해 이루어집니다..

이 “블록 시스템”을 이해하면 제품 도면을 보고 명확히 판단할 수 있습니다: “나는 기본적인 4+1축(Y1/Y2, X, R + 크라우닝) 구성만 필요하다” 또는 “복잡한 인클로저를 효율적으로 생산하려면 Z1/Z2가 포함된 6+1축 구성을 선택해야 한다.” 이것이 전문적인 선택의 첫 단계입니다—필요에 의해 움직이고, 기능을 쌓기 위해 움직이지 않는다.

II. 프레스 브레이크 컨트롤러의 다양한 유형

금속 가공 산업에서 프레스 브레이크의 제어 시스템은 수동, NC, CNC 컨트롤러로 나뉩니다.

수동 컨트롤러

수동 컨트롤러는 가장 단순한 형태의 프레스 브레이크 제어입니다. 주로 오래되거나 소형 기계에서 사용되며, 작업자가 직접 수동으로 조정을 해야 합니다. 작업자는 레버와 다이얼을 사용하여 굽힘 각도, 백게이지 위치, 램 속도 등의 매개변수를 수동으로 설정해야 합니다.

혜택

• 비용 효율성: 수동 컨트롤러는 일반적으로 자동화 시스템보다 저렴하여 소규모 작업장이나 예산이 제한된 작업에 적합합니다.
• 단순성: 이러한 컨트롤러는 사용이 간단하고 교육이 거의 필요하지 않아 단순하고 소량의 굽힘 작업에 이상적입니다.

단점

• 시간 소모: 수동 조정은 느리고 노동 집약적일 수 있어 생산성이 떨어집니다.
• 정확도 저하: 수동 설정은 사람의 실수에 취약하여 굽힘 과정에서 일관성이 떨어지고 정밀도가 낮아질 수 있습니다.

NC(수치 제어) 컨트롤러

이 컨트롤러는 전자 제어를 사용하여 램의 움직임과 백게이지 위치를 관리함으로써 일정 수준의 자동화를 도입합니다. 중간 정도의 생산량과 단순에서 중간 정도로 복잡한 부품에 적합합니다.

특징

• 램과 백게이지 위치에 대한 디지털 표시.
• 굽힘 프로그램을 저장하고 호출할 수 있는 기능.
• 굽힘 시퀀스의 기본 자동화.
• 종종 단일 축 또는 이중 축 제어(램과 백 게이지).

장점: 수동 컨트롤러에 비해 향상된 정확도와 반복성, 설정 시간 단축, 생산성 증가.

단점: 제한된 프로그래밍 기능, CNC 컨트롤러보다 유연성이 떨어지며 복잡한 부품에는 적합하지 않을 수 있음.

CNC 컨트롤러

CNC(컴퓨터 수치 제어) 컨트롤러는 소프트웨어를 사용하여 공구, 램 이동, 백 게이지 위치를 제어함으로써 수동 컨트롤러보다 자동화와 정밀도를 향상시킵니다.

주요 특징

• 고급 프로그래밍: 높은 정확도와 반복성을 위해 세부적인 굽힘 매개변수를 설정할 수 있음.
• 다축 제어: 복잡한 작업을 위해 백 게이지와 램을 포함한 3~12축을 관리.
• 자동 기능: 정밀성과 안전을 위해 공구 보정, 충돌 감지, 데이터 기록 기능 포함.

혜택

• 고정밀: 엄격한 공차를 위한 일관되고 정밀한 굽힘 보장.
• 생산성 향상: 자동화로 설정 시간을 줄여 처리량 증가.
• 유연성: 여러 프로그램을 저장하여 작업 전환을 신속하게 수행.

단점

• 비용: 수동 컨트롤러보다 초기 및 유지보수 비용이 더 높음.
• 교육 요구사항: 학습 곡선을 포함한 교육이 필요함.

NC VS CNC 제어 시스템

CNC와 NC 컨트롤러 모두 고품질 프레스 브레이크 공구와 백게이지의 위치 정확성을 보장하기 위해 사용됩니다. 주요 차이점은 프로그램 수정 가능 여부에 있습니다.

수치 제어 시스템은 프로그램을 수정할 수 없지만, CNC 시스템은 프로그램을 수정하거나 편집할 수 있습니다. CNC 시스템은 NC 시스템의 고급 버전으로, 정확성과 효율성을 크게 향상시킵니다. 작업 중.

CNC 시스템은 또한 사용하기 편리하며 작업 효율성을 높일 수 있습니다. 다양한 프로그래밍 기능을 포함하고 있어 복잡한 절곡 단계를 대량으로 저장할 수 있으며, 복잡한 작업물을 더 빠르게 대량 생산할 수 있습니다. 좋은 제어 시스템은 절차를 최적화하고 생산 효율을 향상시킬 수 있습니다.

III. 다양한 CNC 제어 시스템 브랜드

1. Delem CNC 제어 시스템

1978년 네덜란드에서 설립된 Delem은 판금 절곡 제조의 CNC 제어 분야에 집중하는 선도 기업입니다. Delem의 프레스 브레이크 제어 시스템에는 DA-Retrofit 솔루션, DA-40 시리즈, DA-50 시리즈, DA-60 시리즈가 포함됩니다.

Delem CNC 제어 시스템의 DA-66T, 69T, 53T, 58T, 41T, 42T는 터치스크린 버전입니다. 반면 DA-66W와 65R CNC 제어 시스템은 버튼 버전입니다.

(1) 터치스크린 버전

Delem은 다양한 터치스크린 버전의 CNC 컨트롤러를 보유하고 있습니다.

DA-40 시리즈

다음은 당사가 Delem DA42T 제어 시스템을 사용한 경험을 담은 영상입니다:

이 시리즈의 컨트롤러는 전통적인 비틀림축 프레스 브레이크에 특별히 사용됩니다. 시스템은 백게이지(X&R)와 빔(Y)을 제어할 수 있습니다.

밝은 LCD 화면은 각도, 공구, 재질 등 매개변수를 프로그래밍하는 데 사용할 수 있습니다. DA-42는 또한 다음과 같은 기능을 갖추고 있습니다 크라우닝 제어 및 압력 제어.

DA-50 시리즈

다음은 당사가 Delem DA58T 제어 시스템을 사용한 경험을 담은 영상입니다:

DA-58T는 전기-유압 동기식 프레스 브레이크에 적합합니다. DA-58T는 2D 터치 그래픽 프로그래밍을 제공하여 절곡 공정 및 충돌 감지를 자동으로 계산합니다. 모든 축의 위치는 자동으로 계산됩니다.

절곡 과정은 실제 크기의 기계와 공구로 시뮬레이션됩니다. DA-58T는 탠덤 작업에도 사용할 수 있습니다. DA-53T는 Y1, Y2 및 두 개의 보조 축을 제어할 수 있습니다.

DA-60 시리즈

다음은 당사가 Delem DA69T 제어 시스템을 사용한 경험을 담은 영상입니다:

DA-60 시리즈는 2D 및 3D 풀 터치스크린 그래픽 프로그래밍을 제공합니다. DA-69T와 DA-66T는 높은 정밀도가 요구되는 절곡 작업에 적합합니다. DA-66T는 자동 절곡 순서 계산과 충돌 감지를 포함한 2D 프로그래밍을 제공합니다. 시스템은 모듈식이며, 프로그램이 확장되고, 작업이 더 유연해집니다.

(2) 버튼 버전

Delem의 두 가지 일반 버튼 버전 컨트롤러는 DA-66W와 DA-65R입니다. 이 두 시스템은 2D 그래픽 프로그래밍과 3D 그래픽 표시 기능을 제공합니다. 또한 다중 기계 연동 기능을 제공하며, 터치스크린은 선택 사양입니다.

2. ESA CNC 제어 시스템

1962년 이탈리아에서 설립된 Automation은 통합 CNC 시스템 분야의 세계적인 전문가입니다. 2022년까지 ESA의 제품은 주로 600 및 800 시리즈를 포함합니다. 일반적으로 사용되는 모델은 S660, S640, S630, S830, S840, S850 등입니다.

(1) S600 시리즈

다음은 당사가 ESA S640 제어 시스템을 사용한 경험을 담은 영상입니다:

S600 시리즈는 모두 터치스크린입니다. 최소 3축에서 최대 128축까지 제어할 수 있습니다. The PLC 과 HMI 는 맞춤형 요구사항을 충족하도록 재프로그램할 수 있습니다. 다양한 절곡기, 에 적용할 수 있으며, 유압 프레스 브레이크, 동기식 유압 프레스 브레이크, 전동 프레스 브레이크, 그리고 탠덤 프레스 브레이크 등 포함됩니다.

(2) S800 시리즈

다음은 당사의 ESA S860 제어 시스템 사용 경험 영상입니다:

S800 시리즈는 2020년에 회사가 출시한 새로운 제품 라인입니다. S800 시리즈의 혁신은 주로 지능형 모듈화, 완전 디지털화, 무선 네트워크 연결에 반영됩니다. 화면은 100% 풀 터치이며, 그래픽 도구로 복잡한 3D 인터페이스를 개발할 수 있습니다.

3. Cybelec CNC 제어 시스템

Cybelec은 1970년 스위스에서 설립된 금속 성형용 컴퓨터 수치 제어 소프트웨어의 세계적으로 유명한 제조업체입니다. Cybelec의 CNC 시스템에는 버튼 버전: CT8P, CT8PS, CT8PS, CT15P와 터치스크린 버전: VisiTouch 시리즈가 포함됩니다. 다음은 당사의 Cybelec VT19 컨트롤러 사용 경험 영상입니다:

Cybtouch 시리즈는 PC와 시스템 간 무선 전송이 가능한 Cybtouch 도구를 갖추고 있습니다. 현대적인 유리 표면의 슬림형 터치스크린은 장갑을 착용한 상태에서도 사용할 수 있습니다.

터치스크린은 2D 또는 3D 그래픽 프로그래밍을 제공하며, 직접 프로그래밍할 수 있습니다. 절곡 순서, 각도 측정, 충돌 감지를 자동으로 계산합니다. 다축 제어가 가능하며 탠덤 프레스 브레이크에도 사용할 수 있습니다.

IV. 프레스 브레이크 컨트롤러 비교

프레스 브레이크 컨트롤러 시장의 일반적인 브랜드를 소개하여 적합한 프레스 브레이크 컨트롤러 선택을 안내합니다.

1. ESA 제어 시스템

장점:

• 다재다능성: ESA의 S600 및 S800 시리즈는 터치스크린 제어를 특징으로 하며 3축에서 128축까지의 구성을 관리할 수 있습니다.
• 프로그래밍 가능성: PLC와 HMI는 맞춤 요구사항을 충족하기 위해 재프로그래밍할 수 있습니다.
• 광범위한 적용성: 다양한 종류의 프레스 브레이크에 적합하며, 유압식, 동기화 유압식, 전기식 및 탠덤 프레스 브레이크를 포함합니다.
• 신속한 업그레이드: ESA 제품은 기술 발전에 맞춰 자주 업데이트됩니다.

단점:

• 복잡성: 다기능성으로 인해 학습 및 적응에 더 많은 시간이 필요할 수 있습니다.

2. Cybelec 제어 시스템

장점:

• 우수한 품질: Cybelec 제품은 뛰어난 품질로 유명하며, 고정밀 절곡 제어를 제공합니다.
• 높은 신뢰성: 장기간 사용 시에도 뛰어난 성능을 발휘하며 고장률이 낮습니다.

단점:

• 복잡한 조작: 다른 브랜드에 비해 Cybelec의 인터페이스는 더 복잡할 수 있어 더 많은 교육 및 적응 시간이 필요합니다.

3. Delem 제어 시스템

장점:

• 사용 용이성: Delem 제품은 사용자 친화적이며 조작이 쉬워 빠른 적응에 적합합니다.
• 다양한 옵션: 터치스크린 버전(예: DA-66T, 69T, 53T, 58T, 41T, 42T)과 버튼 버전(예: DA-66W, 65R) 등 다양한 모델을 제공하여 다양한 요구를 충족합니다.
• 효율적인 프로그래밍: DA-58T와 같은 시스템은 2D 터치 그래픽 프로그래밍, 자동 절곡 공정 계산, 충돌 감지를 제공합니다.

단점:

• 높은 비용: Delem 제품은 상대적으로 가격이 비싸 예산을 중시하는 사용자에게는 적합하지 않을 수 있습니다.

4. 추천

프레스 브레이크 컨트롤러를 선택할 때는 귀하의 구체적인 요구 사항과 예산을 고려하세요:

• 예산이 제한되고 빠른 온보딩이 필요한 경우: Delem 제어 시스템은 사용이 간편하여 추천되지만, 높은 비용을 고려해야 합니다.
• 높은 품질과 정밀도: Cybelec은 작동이 다소 복잡하더라도 뛰어난 품질과 신뢰성을 제공하므로 투자 가치가 있습니다.
• 다기능성과 맞춤화: ESA 제어 시스템은 다축 제어와 맞춤화가 필요한 상황에서 최적의 선택입니다.

V. 컨트롤러 기능

프로그래밍 기능

고급 프로그래밍 옵션

최신 컨트롤러는 복잡한 시퀀스에서도 정밀하고 반복 가능한 절곡을 가능하게 합니다. 시각적 프로그래밍 인터페이스와 시뮬레이션 도구는 작업자가 절곡 공정을 쉽게 설계하고 조정할 수 있도록 돕습니다. 기능에는 다음이 포함됩니다:

• 그래픽 프로그래밍 인터페이스 및 2D/3D 시뮬레이션: 절곡 공정을 시각적으로 표현하여 절곡 시퀀스의 설계와 조정을 단순화합니다.
• 오프라인 프로그래밍: 진행 중인 생산을 중단하지 않고 절곡 프로그램을 생성하고 조정할 수 있어 작업 흐름과 생산성을 최적화합니다.

사용자 인터페이스

터치스크린 제어

사용자 친화적인 인터페이스는 효율적인 작업에 필수적입니다. 최신 컨트롤러는 직관적인 터치스크린을 갖추고 있어 탐색과 파라미터 입력을 간소화합니다. 주목해야 할 주요 요소는 다음과 같습니다:

• 대형, 고해상도, 멀티터치 디스플레이: 탐색과 파라미터 입력을 간단하고 직관적으로 만듭니다.
• 맞춤형 레이아웃: 작업자가 인터페이스를 자신의 선호에 맞게 조정하여 사용성과 효율성을 높일 수 있습니다.

안전 기능

필수 안전 메커니즘

금속 가공에서 안전은 매우 중요하며, 프레스 브레이크 컨트롤러에는 작업자와 기계를 보호하기 위한 다양한 안전 기능이 장착되어 있습니다. 중요한 안전 메커니즘에는 다음이 포함됩니다:

• 비상 정지 버튼: 비상 상황에서 기계 작동을 즉시 중지할 수 있는 손쉽게 접근 가능한 버튼.
• 광 커튼: 물체나 사람이 위험 구역에 들어오면 기계를 멈추게 하는 적외선 장벽.
• 안전 인터록: 모든 안전 게이트와 문이 확실히 닫혀야 기계가 작동할 수 있도록 하여, 실수로 시작되는 것을 방지.

공구 호환성

공구 시스템과의 통합

다양한 공구 시스템과의 호환성은 효율적인 생산에 매우 중요합니다. 컨트롤러는 다음과 같은 기능을 제공하여 공구의 원활한 통합과 관리가 가능해야 합니다:

• 공구 라이브러리: 일반적인 공구가 사전 로드된 데이터베이스로, 설정을 간소화하고 각 작업에 적합한 공구 사용을 보장.
• 자동 공구 식별: 공구를 자동으로 인식하고 설정하여, 준비 시간을 줄이고 오류를 최소화.
• 공구 보정: 마모를 보정하여 일관된 품질 유지.

고급 기능

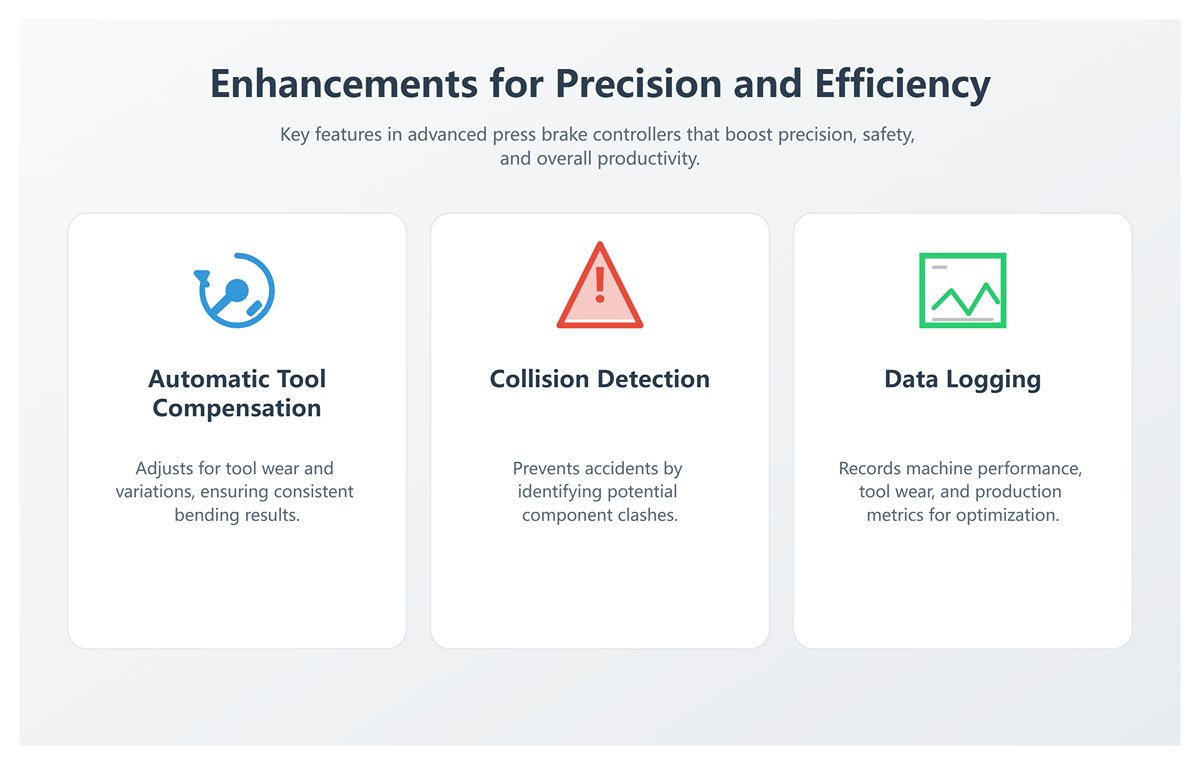

정밀성과 효율성을 위한 향상

고급 프레스 브레이크 컨트롤러는 정밀성, 안전성, 전반적인 생산성을 향상시키는 추가 기능을 종종 포함합니다. 주목할 만한 기능은 다음과 같습니다:

• 자동 공구 보정: 공구 마모와 변화를 보정하여 일관된 절곡 결과를 보장.
• 충돌 감지: 잠재적인 부품 충돌을 식별하여 사고를 예방합니다.
• 데이터 로깅: 기계 성능, 공구 마모, 생산 지표를 기록하여 유지보수와 최적화를 위한 귀중한 통찰을 제공합니다.

연결성 및 통합

네트워킹 기능

현대 컨트롤러는 다른 시스템 및 장치와 통합할 수 있는 연결 기능을 포함하는 경우가 많습니다. 주요 연결 옵션은 다음과 같습니다:

• 이더넷 및 무선 연결: 데이터 전송과 원격 모니터링을 용이하게 하여 제어와 유연성을 향상시킵니다.
• ERP 시스템과의 통합: 절곡기와 전사적 자원 관리 시스템 간의 원활한 통신을 가능하게 하여 생산 관리 효율을 높입니다.

Ⅵ. 필요 우선 선택 방법 – 당신에게 가장 잘 맞는 컨트롤러를 찾는 네 가지 단계

1장이 올바른 “세계관’을 제공했다면, 이번 장은 정확한 ”방법론’을 제공합니다. 컨트롤러를 선택할 때 가장 큰 함정은 기술 사양의 바다에 빠져 영업 멘트에 이끌리는 것입니다. 성공적인 선택은 기능 비교의 전쟁이 아니라, 자신의 실제 필요를 해독하는 내부 중심의 과정입니다.

이 “필요 우선 선택 방법’은 ”제품을 먼저 보고, 그 다음에 필요를 맞춘다“는 전통적인 접근을 완전히 뒤집습니다. 여기서는 작업 현장에서 재무제표까지 전반적인 검토를 안내하여 가장 적합한 컨트롤러 모델이 자연스럽게 드러나도록 합니다. 더 이상 안개 속의 추측이 아니라, GPS로 안내받는 결정입니다.

6.1 1단계: 생산 프로필 작성 (현재 상태와 3년 전망)

모든 선택 과정은 고유한 생산 DNA에서 시작됩니다. 모호한 프로필은 필연적으로 잘못된 투자를 초래합니다. 제품 브로셔를 보기 전에, 자신의 공장을 가장 잘 분석하는 전문가가 되십시오. 프로필에는 현재 상황뿐 아니라 향후 3년간의 현실적인 사업 성장 전망도 담겨야 합니다.

• 가공물 복잡도 분석: 당신의 제품은 어느 “난이도 수준’에 속합니까?
  • 단순 수준: 가공물은 대부분 직선 모서리, 적은 굽힘(보통 5개 이하), 규칙적인 기하학적 형태, 안정적인 재질/두께를 가집니다. 예: 표준 보강재, 장착 브래킷, 단순 평판 패널.
  • 중간 수준: 가공물은 여러 단계, 90°가 아닌 각도, 곡선 전환, 국소적인 간격 확보 필요 등을 특징으로 하며, 굽힘 순서 계획이 필요합니다. 예: 표준 인클로저, 장비 케이스, 복잡한 박스 구조.
  • 복잡 수준: 비대칭 특징, 테이퍼 모서리, 처지기 쉬운 대형 얇은 판, 매우 엄격한 조립 공차 등을 가진 가공물로, 단일 셋업에서 여러 스테이션이 필요합니다. 예: 맞춤 장식 부품, 정밀 기기 부품, 긴 스테인리스 도어.
• 재질 및 배치 평가: 당신의 생산 리듬은 “마라톤’입니까, ”스프린트’입니까?
  • 재질 범위: 가공하는 주요 재질(Q235, 304 스테인리스, 5052 알루미늄 등)과 두께 범위(가장 얇은 것부터 가장 두꺼운 것까지), 최대 가공 길이를 나열합니다. 재질의 스프링백 특성은 컨트롤러 알고리즘에 큰 도전 과제입니다.
  • 배치 구조: 소수 제품군의 대량 배치로 운영합니까, 아니면 다품종 소량(HMLV) 모드로 운영합니까? 후자는 하루에도 금형을 자주 교체하며, 프로그래밍 및 셋업 효율 요구사항이 전자보다 몇 배 높습니다.
• 작업자 숙련도: 당신의 “소프트웨어’는 ”하드웨어’와 맞습니까?
  • 팀 경험귀하의 팀은 숙련된 베테랑들로 구성되어 있습니까, 아니면 대부분이 신입입니까? 직관적인 그래픽 인터페이스는 신입 직원의 교육 시간을 크게 단축하고 “숙련자”에 대한 의존도를 줄일 수 있습니다.”
  • 품질 기준첫 번째 제품 합격률과 배치 일관성에 대한 기대치는 무엇입니까? 엄격한 각도 허용 오차 제어와 생산 데이터 추적 가능성이 필요합니까? 이는 각도 측정과 자동 보정과 같은 고급 기능이 필요한지를 결정합니다.

[다운로드 가능 도구] 생산 감사 체크리스트

귀하의 프로필을 더 날카롭게 만들기 위해 체크리스트 도구를 설계했습니다. 어떤 공급업체와 협력하기 전에 생산, 기술, 영업팀과 함께 작성하십시오. 이 체크리스트는 가장 강력한 “선택 나침반”이 될 것입니다.”

6.2 단계 2: 축 구성과 공작물 복잡성 매칭

명확한 생산 프로파일을 확보하면, 축 구성을 맞추는 과정이 복잡한 추측 게임에서 간단한 연결 작업으로 바뀝니다. 황금 규칙을 기억하세요: 현재 작업의 80%를 기준으로 구성하고, 나머지 20%의 미래 수요를 위한 용량을 확보하세요.

• 2+1 / 3+1 축: 단순한 프로파일과 브래킷에 적합한 경제적인 선택
  • 구성: Y1/Y2 (램) + X (백게이지 전/후) + V (유압 크라우닝).
  • 최적 적합: 생산 프로파일이 “단순 수준” 공작물 위주입니다. 안정성, 신뢰성, 저비용 반복 생산을 중시합니다. 이것은 절곡 요구의 “입문형 SUV”입니다.
• 4+1 / 6+1 축: 대부분의 판금 작업장에서 쓰이는 다재다능형
  • 구성: 3+1 기본에 R축(백게이지 수직 이동) 또는 Z1/Z2 축(백게이지 측면 이동)을 추가합니다.
  • 최적 적합: “중간 수준” 공작물을 많이 처리하며, 계단형 부품(R축 필요)이나 한 번의 셋업으로 여러 절곡을 완료하고 비대칭 부품(Z1/Z2 축 필요)을 처리하여 효율성을 높입니다. 이것은 적용 범위가 가장 넓고 투자 대비 수익이 높은 “도심형 SUV”입니다.
• 8+1 축 이상: 복잡한 부품, 자동화 셀, 특수 응용에 필수
  • 구성: 6+1 축에 X-프라임/델타-X(백게이지 차등 이동), 시트 팔로워, 기타 보조 축을 추가합니다.
  • 최적 적합: “복잡 수준” 공작물이 사업의 핵심 이익을 이루며, 테이퍼 부품이 일상적이거나 로봇 절곡 셀을 계획 중입니다. 이 구성은 어떤 도전에도 대비된 “견고한 오프로드 차량”입니다.

[결정 도구] 축 구성 결정 흐름도

기본 확인: 공작물이 2.5미터 이상이거나 고강도 강/스테인리스로 제작되었습니까?

• 예 -> 크라우닝 축 꼭 필요한 요소입니다—정밀도의 기반이 됩니다.

간극(클리어런스) 요구 사항: 작업물이 굴곡된 가장자리를 피하기 위해 벤딩 중에 백게이지 핑거가 위/아래로 이동해야 하는 단차를 가지고 있습니까?

• 예 -> 최소한 R축, 으로 필요하며, 업그레이드하려면 4+1축.

효율성과 비대칭성: 서로 다른 깊이의 절곡을 한 번의 셋업에서 완료하거나 비대칭 부품을 가공하고 싶습니까?

• 예 -> 필요한 것은 Z1/Z2 축, 으로 필요하며, 업그레이드하려면 6+1축입니다.

테이퍼형 부품 가공: 제품 라인에 각 끝이 다른 깊이를 가진 테이퍼형 부품이 포함되어 있습니까?

• 예 → 필요한 것은 X-프라임/델타-X 축, 으로, 가장 효율적인 솔루션입니다.

6.3 단계 3: 운영 목표를 필수 기능 요구 사항으로 변환하기

축의 수는 기계의 물리적 한계를 정의하며, 컨트롤러 소프트웨어의 기능은 그 지능 수준을 결정합니다. 이 단계에서는 감사 체크리스트에서 우선순위를 매긴 운영 목표를 정확히 필수 컨트롤러 기능으로 변환하게 됩니다.

• 목표: 교체 및 프로그램 시간을 50%만큼 단축
  • 핵심 기능: 오프라인 프로그래밍 소프트웨어 (모든 프로그램을 사무실에서 완료—기계의 다운타임 없음), 3D 그래픽 프로그래밍 (STEP/DXF 파일을 직접 가져와 프로그램을 자동 생성), 스마트 공구 라이브러리 (시스템이 자동으로 공구를 추천하고 설치 위치를 표시).
• 목표: 불량률을 1% 이하로 줄여 “첫 제품 합격” 품질 달성
  • 핵심 기능: 3D 벤딩 시뮬레이션 및 충돌 감지 (전체 공정을 가상으로 사전 실행하여 간섭 제거), 고급 소재 스프링백 보정 데이터베이스 (소재 특성에 따라 각도를 자동 예측 및 수정), 통합 각도 측정 시스템 (실시간 각도 측정과 폐루프 피드백으로 배치 간 편차 제거).
• 목표: 설비 종합 효율(OEE) 20% 향상
  • 핵심 기능: 자동 벤딩 순서 최적화 (시스템이 최소 뒤집기로 가장 빠른 경로 계산), 다중 단계 병렬 처리 (현재 벤딩이 진행되는 동안 백게이지가 다음 단계에 맞춰 자동 위치 설정), 빠른 프로그램 검색 및 호출 (바코드 스캔 또는 키워드 검색으로 프로그램을 신속하게 불러오기).

6.4 4단계: 구매 가격을 넘어—총소유비용(TCO) 평가

가장 현명한 구매자는 가격표에만 집중하지 않는다. 겉보기에는 저렴한 컨트롤러가 나중에 숨겨진 비용의 끝없는 구덩이가 될 수 있다. 총소유비용(TCO)은 최종 결정을 내릴 때 유일하게 합리적인 기준이다.

• 초기 투자 (눈에 보이는 빙산)
  • 하드웨어 비용: 컨트롤러 유닛, 터치스크린, 조작 패널.
  • 소프트웨어 라이선스: 기본 소프트웨어, 오프라인 프로그래밍 소프트웨어, 고급 기능(예: 3D 파일 가져오기) 라이선스 비용.
• 숨겨진 비용 (물속에 잠긴 빙산 덩어리)
  • 교육 비용: 잘못 설계된 인터페이스는 교육 기간을 몇 주나 연장시키고 신규 채용자의 이직률을 높일 수 있습니다.
  • 유지보수 및 서비스: 공급업체의 서비스 네트워크 범위, 대응 속도, 예비 부품 가용성이 가동 중단 시간을 직접 결정합니다. 단 하루의 가동 중단이 1년치 서비스 계약 비용보다 더 클 수 있습니다.
  • 생산성 손실: 느리고 오류가 잦은 컨트롤러는 매일 귀중한 작업 시간을 조용히 소모시키고 이익을 잠식합니다.
• 미래 비용 (앞으로의 지평선)
  • 소프트웨어 업그레이드: 명확한 업그레이드 경로가 있습니까? 비용은 무료, 일회성, 또는 구독 기반입니까?
  • 기능 확장: 나중에 축을 추가하거나 로봇을 통합하려면 확장 비용이 얼마나 될까요? 인터페이스는 개방형입니까?

[의사결정 도구] 빠른 ROI 계산

두 개의 컨트롤러(A는 기본 버전, B는 고효율 버전, 가격 차이 = ΔP)를 비교할 때 다음 질문에 답해 보십시오:

오프라인 프로그래밍과 자동 최적화를 통해 컨트롤러 B가 하루에 얼마나 많은 프로그래밍 및 디버깅 시간(ΔT)을 절약해 줄 수 있습니까? 얼마나 많은 불량(ΔM)을 줄일 수 있습니까?

연간 절감액(S) ≈ (ΔT × 1일 작업 시간 × 작업일수 × 인건비) + (ΔM × 연간 생산량 × 재료비)

투자 회수 기간(개월) = ΔP / (S / 12)

만약 회수 기간이 18개월 이하라면, 더 효율적인 컨트롤러를 선택하는 것은 거의 당연한 결정입니다. 이 간단한 공식은 가격 차이를 저울질할 때 확실하고 데이터에 기반한 자신감을 제공합니다.

Ⅶ. 실제 사례 연구—세 가지 대표적인 시나리오를 위한 선택 인사이트

이론의 궁극적인 가치는 실천을 안내하는 데 있습니다. 이전 장들이 선택을 위한 “지식 프레임워크”를 구축했다면, 이번 장은 그것을 시험하는 “실전 연습장”입니다. 판금 가공에서 가장 흔히 마주치는 세 가지 실제 시나리오를 살펴보며, 각 상황에서의 의사결정 논리를 분석합니다. 가장 현명한 선택은 대개 “최고의” 컨트롤러가 아니라, 자신의 필요에 가장 완벽하게 맞는 컨트롤러임을 알게 될 것입니다.

7.1 사례 1: 다품종 소량 생산의 소규모 작업장

• 회사 개요: 3대의 프레스 브레이크와 15명의 직원을 보유한 전형적인 작업장입니다. 이 회사의 생존은 끊임없이 들어오는 소규모 주문에 신속히 대응하는 능력에 달려 있습니다. 제품은 매일 바뀌며, 단순한 장착 브래킷부터 중간 난이도의 장비 인클로저까지 다양합니다.
• 핵심 과제: 수익이 과도한 “셋업 시간”에 의해 잠식되고 있습니다. 작업자들은 도면 해석, 새 프로그램 작성, 적절한 공구 탐색, 반복적인 시험 절곡에 대부분의 에너지를 소비합니다. 실제 절곡 시간(기계 가동률)은 낮아, 촉박한 납기와 복잡하고 높은 마진의 작업을 수주하지 못하는 상황이 발생합니다.
• 선택 전략 및 솔루션:
  • 구성: 가장 다재다능한 4+1축 구성(Y1/Y2, X, R + 유압 크라우닝)을 신규 장비에 채택했습니다.
  • 컨트롤러: 최고급 3D 컨트롤러와 주류 2D 그래픽 컨트롤러 중에서, 현명하게 후자를 선택했습니다—ESA S640.
  • 의사결정 논리: 그들은 병목 현상이 절곡 속도가 아니라, 부품 A를 마친 후 부품 B를 시작하기까지 걸리는 전환 시간. 에 있다는 점을 인식했습니다. ESA S640의 2D 그래픽 터치스크린 인터페이스는 숙련된 작업자가 태블릿에 그림을 그리듯 기계에서 직접 부품 프로파일을 스케치하거나 DXF 파일을 가져올 수 있게 합니다. 시스템은 최적의 절곡 순서와 백게이지 위치를 몇 초 만에 자동 계산하고, 공구 셋업을 그래픽 형태로 명확히 표시합니다. 이 워크플로우는 작업자를 번거로운 계산에서 해방시켜 신속한 실행에 집중할 수 있게 합니다.
• 결과 및 이점:
  • 평균 전환 및 첫 번째 부품 셋업 시간이 25~30분에서 10분 이하로 감소하여, 효율성이 60% 이상 향상되었습니다.
  • 생산적인 기계 가동 시간이 크게 증가하여 작업장이 20% 주문을 더 처리 새로운 장비를 추가하지 않고.
  • 작업자의 좌절감 감소, 직무 만족도 향상, 팀 안정성 개선.
• 전문가 인사이트: 이러한 상황에서 가장 큰 오해는 “오프라인 프로그래밍”에 지나치게 의존하는 것입니다. 부품이 극도로 복잡하지 않은 경우, 부드럽게 작동하는 “현장 프로그래밍” 시스템이 “사무실 엔지니어 프로그래밍 → 네트워크를 통한 작업장 전송” 모델보다 훨씬 더 민첩한 경우가 많습니다. 진정한 지혜는 생산성의 핵심인 일선 작업자들에게 여러 승인 절차에 묻힌 외과용 도구 세트가 아니라 가장 날카로운 스위스 아미 나이프를 쥐여주는 것입니다.

7.2 사례 2: 절대적 일관성을 추구하는 자동차 부품 제조업체

• 회사 개요: 상위 자동차 브랜드용 섀시 구조 부품을 생산하는 2차 공급업체입니다. 이 회사의 생산 라인은 연중무휴로 가동되며, 한 품목당 연간 생산량이 수백만 개에 달합니다.
• 핵심 과제: 공정 능력이 최우선입니다. 고객은 주요 치수의 CpK(공정능력지수)가 항상 1.67 이상을 유지하도록 요구합니다 — 이는 매우 좁은 편차 허용범위를 의미합니다. 품질에 약간이라도 변동이 생기면 대규모 반품이나 심각한 공급망 붕괴로 이어질 수 있습니다. 또한, 모든 생산 데이터는 완전히 추적 가능해야 하며, 공장의 MES(제조 실행 시스템)에 원활하게 통합되어야 합니다.
• 선정 통찰 및 솔루션:
  • 구성: 설정 구성이 완벽한 8+1축 프레스 브레이크, 를 중심으로 구성되어 있으며, 로봇 적재/하역 시스템과 실시간 레이저 각도 측정 기능이 통합되어 있습니다.
  • 컨트롤러: 이 회사는 업계의 기준이라 할 수 있는 Delem DA-69T, 를 선택했으며, 완전한 오프라인 프로그래밍 및 시뮬레이션 소프트웨어 패키지가 지원됩니다.
  • 의사결정 논리: 여기서 중점은 “유연성”에서 절대적 제어와 완전한 데이터 연결성. 으로 이동합니다. Delem DA-69T는 전체 자동화 셀의 “지휘 본부” 역할을 합니다. 엔지니어들은 오프라인 3D 시뮬레이션 도구를 사용하여 로봇의 그리핑과 위치 결정에서부터 절곡 및 적층에 이르기까지 공정의 모든 순간을 프로그래밍하며, 생산 시작 전의 잠재적 간섭을 완전히 제거합니다. 가동 후, DA-69T는 모든 축을 정밀하게 제어할 뿐 아니라 레이저 각도 시스템으로부터 실시간 피드백을 받아 소재 배치 차이에 따른 스프링백 변동을 상쇄하기 위해 마이크론 수준의 폐쇄 루프 보정을 수행합니다.
• 성과 및 ROI:
  • 생산 공정은 높은 자동화와 뛰어난 안정성을 달성했으며, CpK가 지속적으로 1.8 이상으로 유지됨, 고객의 기대를 뛰어넘어 “검사 불필요” 공급업체 자격을 획득함.
  • 원판 철강 시트에서 완성된 부품까지 추적 가능한 완전한 “수명 주기 기록”을 각 부품이 보유하게 된 것은 매끄러운 MES 통합 덕분임.
  • 자동 셀은 “무조명(lights-out)” 모드로 작동하여 인건비를 극적으로 절감하고 인간 개입과 관련된 품질 위험을 제거함.
• 전문가 인사이트: 많은 사람들이 고급 3D 컨트롤러의 진정한 가치를 매력적인 그래픽 인터페이스에서 찾는다고 생각하지만, 실제로 대규모 정밀 제조에서 그 본질은 초고속·고신뢰성 데이터 처리 및 통신 플랫폼. 에 있음. 이는 단순히 “미리 설정된 프로그램을 실행하는” 것이 아니라 정교한 퍼포먼스를 지휘하는 일임 기계 공구, 로봇, 센서, 데이터베이스가 완벽하게 동기화되어 모든 “연주자”가 각 동작을 완벽하게 수행하도록 하는 과정임.

7.3 사례 연구 3: 고가 소재를 사용하는 맞춤 금속 제작업체

• 회사 개요: 항공우주 및 정밀 의료 장비 분야에 서비스를 제공하는 전문 제조업체로, 티타늄 판, 고강도 스테인리스강, 거울 마감 알루미늄 시트 등 고급 소재를 가공함—각 부품은 독특한 비표준 구성품임.
• 핵심 과제: “첫 번째 부품 인증”은 생존의 문제임. 시행착오식 절곡은 철저히 금지됨—한 번의 실수는 수만 달러의 소재 손실로 이어져 즉시 프로젝트 이익을 없애버릴 수 있음. 모든 공작물이 유일하기 때문에 참조할 선행 데이터가 없음.
• 선정 통찰 및 솔루션:
  • 구성: 제품군에 맞춰 고강성·대톤수 프레스 브레이크가 선정됨. 축 수는 필요에 따라 구성되었으나, 고정밀 동적 유압 크라우닝은 필수로 간주됨.
  • 컨트롤러: 그들은 Cybelec ModEva RA, 를 선택함. 강력한 알고리즘과 개방적 커스터마이징 기능으로 잘 알려져 있음.
  • 의사결정 논리: 이 분야의 성공은 컨트롤러의 알고리즘 지능—정확한 예측 및 보상 능력—에 달려 있음. Cybelec 시스템은 금속 스프링백 거동에 대한 깊은 이해와 정교한 보상 모델을 통해 뛰어난 성능을 발휘함. 고정밀 3D 시뮬레이션은 엔지니어가 복잡한 절곡의 모든 단계를 어떤 각도에서든 미리 볼 수 있게 해주며, 공작물 회전 중 발생할 수 있는 미세한 충돌까지 방지함. 또한 개방형 소재 데이터베이스를 통해 제조업체는 자체 프로세스 데이터를 삽입하여 특정 합금에 맞게 제어 파라미터를 미세 조정할 수 있음.
• 성과 및 ROI:
  • 고정밀 오프라인 시뮬레이션과 적응형 스프링백 알고리즘을 통해 첫 번째 시도에서의 수율이 95%를 넘어섰다.
  • 실패한 시험 절곡으로 인한 자재 낭비가 거의 완전히 제거되어, 이익률을 보호했다.
  • 회사는 고급 맞춤 제조 시장에서 강력한 기술적 진입 장벽을 구축하며, 깊은 고객 신뢰를 얻었다.

• 전문가 인사이트: 여기서의 비결은 컨트롤러의 학습 및 보정 기능. 을 활용하는 데 있다. 고가의 자재를 작업하기 전에, 숙련된 엔지니어들은 동일한 배치에서 나온 작은 “샘플 시트”로 한두 번의 간단한 90° 절곡을 수행한다. 컨트롤러는 실제 스프링백 데이터를 기록하고, 이를 즉시 내부 소재 모델 재보정에 사용한다. 이 겉보기에는 사소한 단계가 컨트롤러에게 큰 시험 전의 “마지막 공부 시간”을 제공하는 셈이 되어, “첫 제품 합격”을 가능하게 하는 장인 정신의 발현이 된다.

Ⅷ. 구매자 함정 피하기 — 흔하고도 비용이 큰 다섯 가지 선택 실수

이제 당신은 기초 인식과 요구 분석부터 브랜드 평가와 미래 확장성까지, 전체 선택 프레임워크를 숙지했다. 구매 계약서에 서명하기 전에, 이 장은 당신의 위험 체크리스트, 로서, 컨트롤러 선택에서 가장 은밀하고도 널리 퍼져 있으며 재정적으로 치명적인 다섯 가지 함정을 드러낸다. 이를 피한다면, 당신의 투자는 견고하게 설 수 있다.

8.1 함정 1: 기능 과잉 — 절대 사용하지 않을 기능에 비용 지불

이는 조달 과정에서 가장 흔한 심리적 함정 중 하나다. 기능 비교표를 마주하면, 구매자는 본능적으로 체크 표시가 가장 많은 옵션으로 끌리며, 기능이 많을수록 품질과 가치가 높다고 가정한다. 영업 사원들은 3D 그래픽과 정교한 알고리즘으로 우월성을 과시하며 기꺼이 현혹시킨다. 그러나 업계의 냉혹한 현실은, 컨트롤러의 수명 주기 동안, 사용 가능한 기능의 30% 미만 만이 정기적으로 사용된다는 것이다. 나머지 70%는 마치 고급차의 “오프로드 모드” 버튼처럼, 비용을 지불했음에도 결코 누르지 않는 채로 남아 있다.

• [독창적 통찰 3]: “기능 체크리스트” 사고방식을 버리고, 대신 작업 흐름 속도.
  • 를 가속하는 핵심 기능에 집중하라. 사고의 전환: “이 기능이 있나요?”라고 묻는 대신, 훨씬 더 본질을 드러내는 질문을 하라: “우리 시스템을 사용하여 일반적인 부품 하나를 프로그래밍하는 데 몇 단계가 필요하며, 얼마나 시간이 걸립니까?”라는 수준으로 격상됩니다.”
• 현장 테스트: 최종 평가 단계에서는 반드시 공장에서 사용하는 실제 도면—예를 들어, 5개의 절곡이 있는 일반적인 섀시 부품—을 가져와 공급업체에게 실시간 시연을 요청하십시오. 도면을 가져오는 단계부터 실행 가능한 프로그램을 생성하는 단계까지 전체 워크플로를 관찰하십시오. 클릭 다섯 번으로 매끄럽게 진행되는 과정입니까, 아니면 30개의 매개변수를 설정해야 하는 번거로운 미로입니까? 3분 만에 손쉽게 끝낼 수 있습니까, 아니면 15분 동안 반복적인 조정이 필요합니까? 이러한 “작업 흐름 속도”에 대한 직접적인 인상은 어떤 개별 기능보다 훨씬 더 가치가 있습니다. 결국 여러분이 지불하는 것은 “기능의 수”가 아니라 “효율성”이라는 점을 기억하십시오.”

8.2 함정 #2: 지금 너무 아끼기—“미래 자동화 업그레이드 경로를 무시함”

저렴하지만 유연성이 없는 “폐쇄형” 컨트롤러를 선택해 몇 천 달러, 혹은 수만 달러를 절약하려는 것은 전략적으로 가장 위험하고 근시안적인 결정 중 하나입니다. 이는 확장할 수 없는 작은 땅을 사는 것과 같습니다. 2년 후 생산량이 늘어나 로봇을 통합하거나 공장의 MES 시스템에 연결하려 할 때, 컨트롤러가 필요한 통신 프로토콜을 지원하지 않거나 I/O(입출력) 용량이 이미 한계에 도달했음을 발견할 수 있습니다. 그 시점에서 여러분은 고통스러운 딜레마에 직면하게 됩니다—막대한 비용을 들여 재설계를 하거나, 여전히 완전히 작동하는 기계를 조기에 폐기해야 합니다.

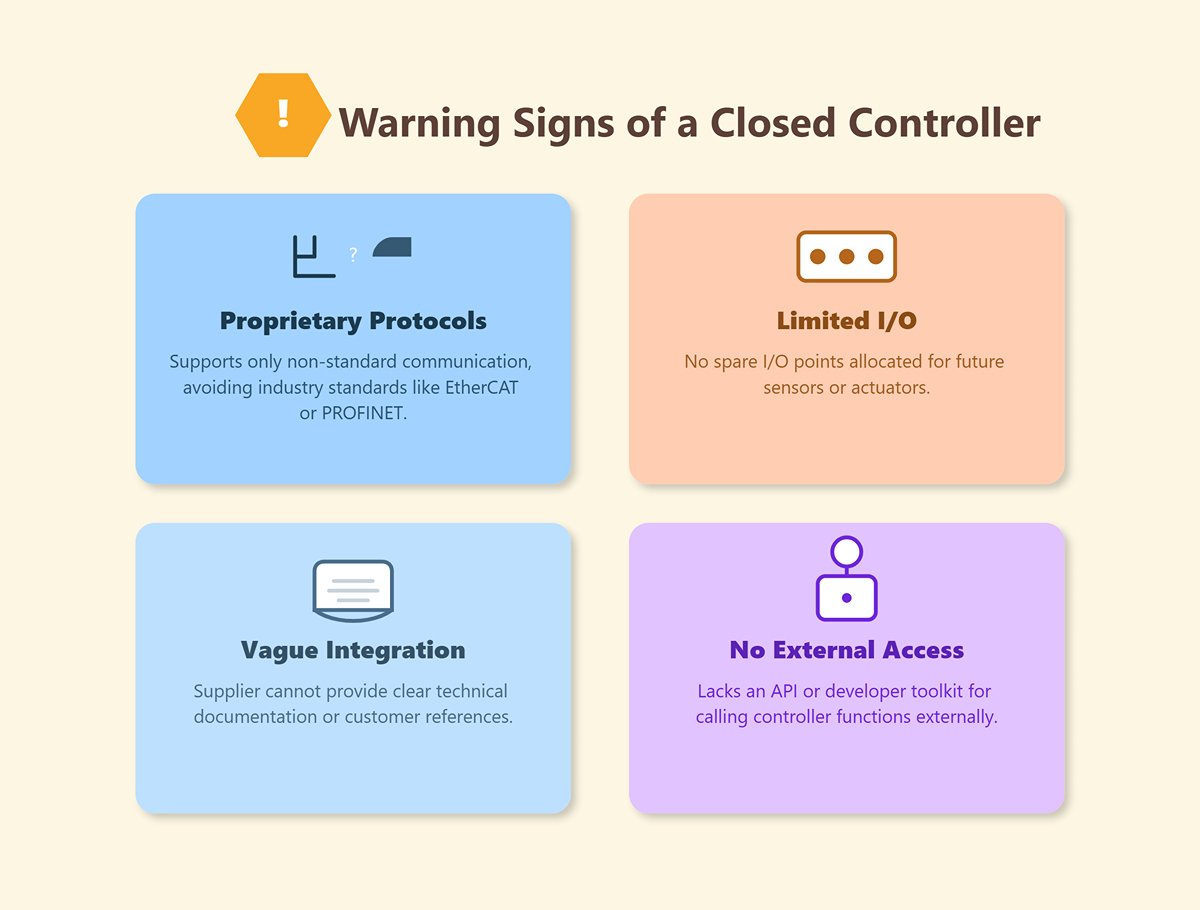

• 경고 신호:
  • 컨트롤러가 독자적이고 비주류 통신 프로토콜만 지원하며, EtherCAT이나 PROFINET 같은 산업 표준 언급을 피한다.
  • I/O 포인트 할당이 “딱 맞게” 되어 있어, 향후 센서, 안전 라이트 커튼, 액추에이터를 추가할 여유가 없다.
  • 로봇 통합 사례를 물어보면 공급업체가 모호하게 답하거나 명확한 기술 문서나 고객 사례를 제시하지 못한다.
  • 더 발전된 테스트 방법은 다음과 같이 묻는 것입니다: “특정 컨트롤러 기능을 외부에서 호출하고 싶다면(예: 실시간 각도 데이터를 읽기 위해), API나 개발자 툴킷을 제공합니까?” 진정한 “개방형” 시스템은 원활한 통합을 염두에 두고 설계되어 있지만, 폐쇄형 시스템은 무슨 말인지조차 이해하지 못할 것입니다.

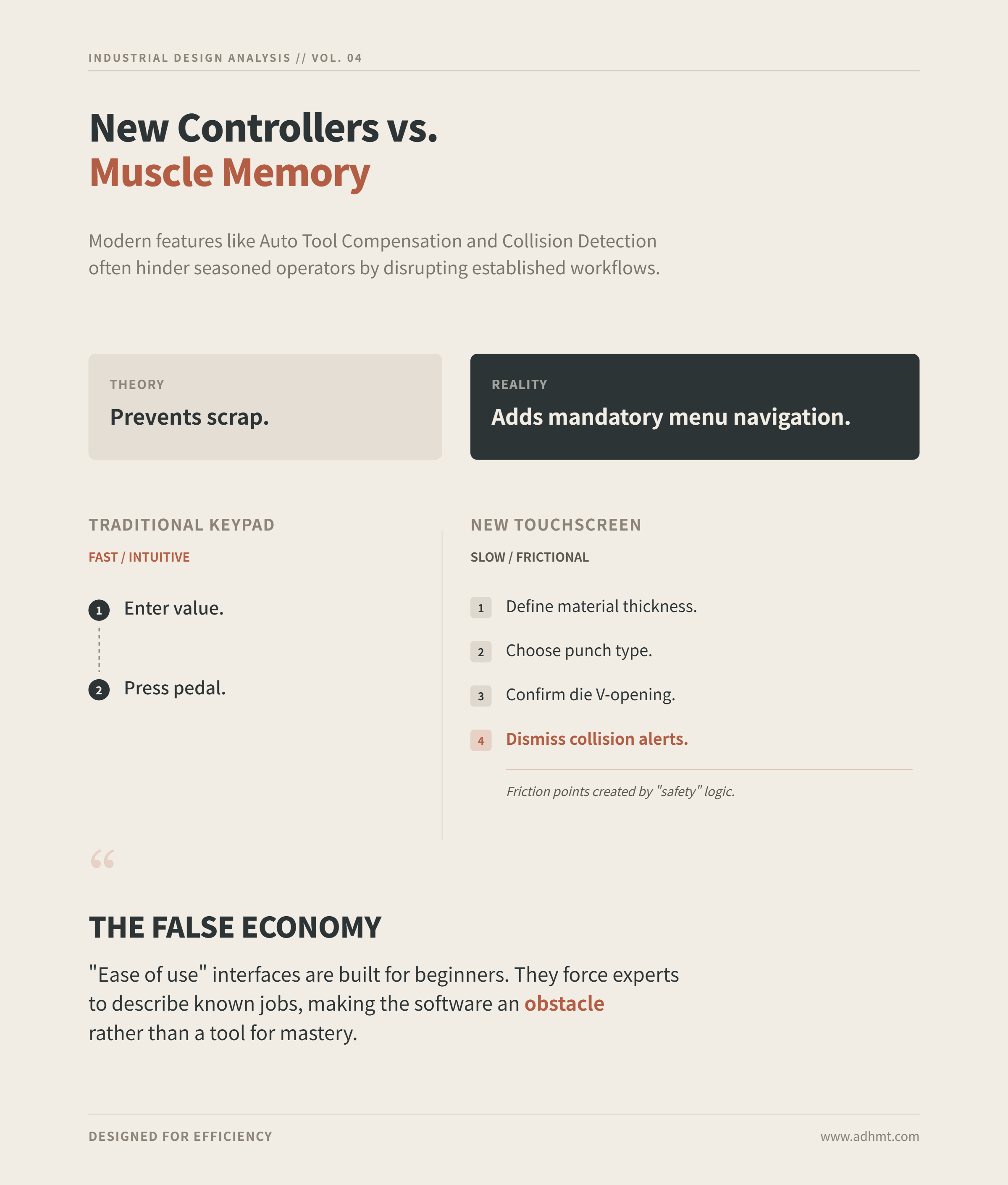

8.3 함정 #3: 인간적 요인을 무시함—“숙련자가 사용하지 못한다면 강력한 기능도 무용지물”

이것이 인간적 함정입니다. 고급 3D 시뮬레이션과 스프링백 알고리즘을 자랑하는 최고급 컨트롤러에 막대한 투자를 했더라도, 현장 작업자는 단순한 파라미터 입력에 익숙한 숙련된 기계공일 수 있습니다. 실제로 그들은 새로운 기능을 어렵거나 혼란스럽다고 느껴 사용을 피하고, 기본적인 수동 방식으로 돌아가곤 합니다. 그 결과, 여러분의 정교한 “박사급” 컨트롤러는 “중학생 수준”의 작업만 수행하게 되어 투자와 생산성 향상 가능성을 낭비하게 됩니다.

• 해결책: 최종 결정 단계에서는 반드시 핵심 현장 작업자 가 적극적으로 참여하도록 하십시오. 그들이 자주 다루는 부품을 프로그래밍하며 최종 후보 컨트롤러를 직접 테스트하게 하십시오. “이 인터페이스는 직관적이고 논리적이네요.” 또는 “이 기능은 너무 깊이 숨겨져 있어서 혼란스럽네요.” 같은 의견은 어떤 화려한 브로셔보다 더 큰 의미를 가집니다. 강력한 기능은 팀의 숙련도와 적응 의지에 맞아야 합니다. 그렇지 않으면 기술은 생산성 향상이 아니라 병목이 됩니다.

8.4 함정 #4: 애프터서비스를 과소평가함—“하루의 가동 중단이 1년치 서비스 비용보다 더 클 수 있다”

견적을 비교할 때, 애프터서비스 계약은 종종 비용 절감용 “부가 옵션”으로 간주됩니다. 그러나 납품 직전에 장비가 알람과 함께 멈추고, 공급업체의 지원 전화가 연결되지 않는다면, 가동 중단이 얼마나 큰 비용을 초래하는지 직접 체감하게 될 것입니다.

• 위험을 정량화하십시오: 1분 동안 다운타임 비용을 계산해 보십시오: (시간당 생산 가치 + 유휴 인건비) × 예상 다운타임 시간. 8시간 정지로 인해 직접 및 간접 손실이 연간 서비스 계약 비용을 초과할 수 있다는 사실을 발견할 가능성이 높습니다.
• 사전 조사를 수행하십시오: 공급업체를 선택할 때 가격에만 집착하지 말고, 탐정처럼 그들의 서비스 역량을 조사하십시오:
  • 귀사에는 우리 도시나 지역에 상주하는 서비스 엔지니어가 있습니까, 그리고 가장 가까운 예비 부품 창고는 어디에 있습니까?
  • 계약서에 명시된 약속된 대응 시간 은 무엇입니까? (4시간 이내 전화 지원인지, 24시간 이내 현장 기술자 방문인지?)
  • CPU 보드, 터치스크린, 서보 드라이브와 같은 주요 예비 부품의 재고 상태 는 어떻습니까? 교체품을 해외에서 배송해야 합니까?

8.5 함정 #5: 생태계 호환성을 간과함—“컨트롤러가 데이터 섬이 될 때”

탁월한 성능 때문에 컨트롤러 브랜드 A를 선택했지만, 엔지니어링 팀은 CAD/CAM 소프트웨어 브랜드 B만 사용하여 설계합니다. 두 제품 모두 DXF 파일 호환성을 주장하지만, 금형 라이브러리, 소재 데이터베이스, 주요 공정 매개변수는 서로 통신하지 않습니다. 엔지니어는 소프트웨어에서 정교한 설계를 완료하지만, 작업자는 모든 공정 매개변수를 컨트롤러에 수동으로 다시 입력해야 합니다. 그 결과는? 데이터 사일로, 비효율성, 그리고 오류가 발생하기 쉬운 환경입니다.

• [독창적 통찰 #4]: 컨트롤러와 소프트웨어 인프라 간의 원활한 협업을 보장하기 위해 “생태계 점검”을 수행하십시오
  • 파일 호환성을 넘어: 진정한 호환성이란 매끄럽고 양방향의 데이터 흐름—단순히 “같은 파일을 열 수 있는” 능력 이상의 것.”
  • 더 깊은 질문을 하세요: 공급업체에게 이렇게 물어보세요. “귀사의 오프라인 프로그래밍 소프트웨어가 우리 SolidWorks/Inventor 모델에 이미 정의된 재질 특성과 두께를 직접 읽을 수 있습니까?” “제3자 공구 관리 시스템과 데이터를 동기화할 수 있습니까?” “3D CAD 모델을 가져오는 것부터 모든 공정 매개변수(예: 가압력, 스프링백 보정 등)가 포함된 기계 가공용 코드를 생성하기까지의 워크플로우가 완전히 자동화되어 있습니까, 아니면 상당한 수동 입력이 필요합니까?”
  • 궁극적인 목표: 당신의 목표는 매끄러운 “디지털 스레드”를 구축하여 설계와 제조를 연결하는 것입니다. 컨트롤러는 중요한 실행 노드로 작동합니다. 구매 전에, 그것이 기존 소프트웨어 생태계 내에서 원활하게 통합되는지 확인하십시오—그래야 지속적인 변환이 필요한 고립된 시스템이 아니라 통합된 데이터 흐름의 일부가 됩니다.

Ⅸ. 자주 묻는 질문(FAQs)

1. 재질 종류와 두께가 절곡기 컨트롤러 선택에 어떤 영향을 미치나요?

재질 종류와 두께는 절곡기 컨트롤러 선택에서 매우 중요한 요소로, 절곡력과 정밀도에 영향을 줍니다. 재질마다 절곡 특성이 다르며, 두꺼운 재질은 더 높은 톤수와 강력한 컨트롤러가 필요합니다.

CNC 컨트롤러는 유연성과 정밀성을 제공합니다. 공구와의 호환성을 보장하고 안전 기능을 갖추는 것이 중요합니다. 요약하면, 재질 종류와 두께는 컨트롤러의 출력, 정밀도, 안전성을 확보하여 정확한 절곡을 가능하게 합니다.

2. 절곡기 운용의 황금 규칙은 무엇인가요?

장갑과 보호 안경 같은 개인 보호 장비를 착용하세요. 기계를 운전할 때 헐렁한 옷, 손목시계, 반지를 착용하지 말아야 위험 구역에 끌려 들어가는 것을 방지할 수 있습니다. 기계를 무인 상태로 작동시키지 마세요. 램과 같은 모든 움직이는 부품에서 손을 멀리 두세요.

3. 수동 절곡기 컨트롤러와 CNC 절곡기 컨트롤러의 차이는 무엇인가요?

수동 컨트롤러는 작업자의 조정과 지식을 필요로 하며, 오류 가능성이 있습니다. CNC 컨트롤러는 소프트웨어를 사용하여 정밀한 프로그래밍을 수행해 정밀성과 효율성을 높이지만, 더 비싸고 교육이 필요합니다.

Ⅹ. 결론

현대 절곡기는 고급 컨트롤러를 갖추고 있으며, 브랜드와 모델에 따라 각각의 장점이 있습니다. 고급 절곡기 컨트롤러를 선택하기 전에 그 기능과 브랜드를 충분히 이해하고 예산에 맞춰 적절한 컨트롤러를 선택하는 것이 필요합니다.

프레스 브레이크용 컨트롤러를 선택할 때 가장 중요한 점은 기능성, 안정성, 사용 편의성, 그리고 안전성입니다. 사용자 친화적인 컨트롤러는 효율적인 작업 시간과 뛰어난 생산성과 성능을 제공합니다. 고품질 컨트롤러는 절곡 정확도를 보장하도록 설계됩니다.

제 기사에서는 최고의 사용자 경험을 제공할 수 있는 세 가지 고급 프레스 브레이크 컨트롤러 브랜드를 다룹니다. ESA는 다양한 제품과 기능을 빠르게 업그레이드합니다. Delem의 제품은 사용하기 쉽지만 가격이 다소 비싼 편입니다. Cybelec의 제품은 품질이 뛰어나지만 조작이 약간 복잡할 수 있습니다. 업그레이드 프레스 브레이크 CNC 컨트롤러는 성능을 향상시키고 비용을 절감할 수 있습니다.

ADH 머신 툴은 프레스 브레이크 제조업계에서 전문적인 판금 기업입니다. 만족스러운 프레스 브레이크를 구매해야 한다면, 우리 제품 전문가에게 문의 하여 귀하의 특정 요구사항에 맞게 제품을 맞춤 제작해 보세요.

고해상도 인포그래픽 다운로드
