"최대 두께"의 함정: 가장 두꺼운 판재 기준으로 기계를 구매하면 일상의 생산성이 떨어지는 이유

유압 절단기는 픽업 트럭과는 전혀 다르다. 1톤 트럭으로 0.5톤 화물을 운반하면 단점은 약간의 주행 거칠음과 연료비 증가뿐이다. 그러나 대부분 얇은 판재를 절단하는 데 사용되는 과대형 절단기는 적극적인 방해 요소가 된다. 이 기계는 느리고 무거운 장비로 작동하며, 두꺼운 판재를 위한 최대 힘을 내도록 설계되어 있지만 높은 사이클 속도와 정밀한 칼날 간격이 필요한 일반 생산에서는 구조적으로 이를 달성할 수 없다. 그렇다면 초과 용량을 위해 설계된 장비가 어떻게 이렇게 낮은 성능을 내게 되는 것일까?

유압 절단의 내부 메커니즘이 힘과 속도를 균형 있게 조절하는 방식을 더 자세히 살펴보기 위해 ADH Machine Tool은 시스템 설계와 소재 고려 사항에 대한 심층 개요를 제공한다. 절단기란 무엇인가?. ADH의 CNC 기반 절단 및 자동화 접근 방식은, 생산 혼합에 맞는 용량을 선택하는 것이 왜 더 부드러운 작동과 높은 효율로 이어지는지를 명확하게 보여준다.

공급업체 목록이 잘못된 기준으로 정렬되어 있는 이유

절단기 입찰 견적표를 열어보면 첫 번째 열에는 항상 최대 두께가 표시되어 있다. 이는 객관적인 기준처럼 보이지만 실제로는 착각이다. 제조업체들은 이 최대 등급을 인장강도 약 400 N/mm² 정도인 일반 탄소강 기준으로 산정한다. 그러나 작업장에서 304 스테인리스강(약 700 N/mm²)을 다루면 실제 절단 용량은 약 40~50% 감소한다. 즉, 반인치 탄소강 절단이 가능한 기계는 반인치 스테인리스 절단에는 버거워한다.

조달팀은 이를 알고 지나치게 보완하려 한다. 반인치 스테인리스를 처리할 수 있도록 3/4인치 등급의 기계를 구매하는 것이다. 그 결과 극한의 하중을 처리하기 위해 설계된 대형 유압 시스템을 얻게 되지만, 램 속도는 희생된다. 그렇다면 이런 느리고 무거운 설계가 한 주 대부분을 얇은 판재 절단에 쓰일 때, 기계의 기하 구조에는 어떤 변화가 생길까?

80% 규칙: 기계의 최대 한계와 실제 운용 범위를 구분하는 법

두꺼운 판재를 절단할 때 유압 시스템에 과도한 하중이 걸리지 않도록 하기 위해, 고용량 기계는 일반적으로 2~3도 정도의 가파른 칼날 경사각을 사용한다. 이러한 날카로운 각도는 접촉 면적을 줄이고, 힘을 칼날의 작은 부분에 집중시킨다. 그러나 두께가 6mm 이하인 얇은 소재에는 절단 시 판이 평평하게 유지되도록 0.5~1.5도의 완만한 각도가 필요하다.

여러분의 일반적인 80% 작업물인 얇은 판재가 가파른 절삭각으로 고정된 중형 절단기를 통과하면, 물리 법칙이 역으로 작용한다. 공격적인 칼날은 단순히 절단하는 것이 아니라 판재를 휘게 하고 비틀고 뒤틀어 버린다. 처리 효율을 높이기 위해 초과 용량에 투자했지만, 결과적으로 작업자는 프레스 브레이크에서 뒤틀린 조각을 평탄하게 만드는 데 몇 시간을 허비하게 된다. 두께 등급의 과잉이 절단 품질을 손상시킨다면, 베드 길이 과잉은 무엇을 손상시킬까?

가끔 하는 장판 작업을 위해 베드 길이를 과도하게 늘릴 때의 숨은 비용

“혹시나”라는 사고방식은 베드 길이 선택에도 영향을 미친다. 구매자는 표준 4000mm 판재를 보고 5000mm 또는 6000mm 베드를 선택하며, 길이가 더 길면 나중에 도움이 될 것이라 생각한다. 그러나 이러한 치수에는 백게이지의 작동 한계가 숨겨져 있다.

일상 생산에 더 긴 베드가 실제로 도움이 되는지 고민하고 있다면, ADH Machine Tool과 작업 믹스 및 배치 제약 조건을 논의해볼 것을 권한다. ADH의 글로벌 서비스 네트워크는 귀하의 공장 요구에 맞게 유압 절단기 구성을 최적화하는 데 도움을 줄 수 있다. 아래의 문의 페이지를 방문하십시오 를 통해 귀하의 적용 분야에 적합한 설정을 찾아보라.

4000mm 판재 기준의 중형 유닛은 백게이지 이동 및 낙하 영역을 위해 약 1000mm의 후방 여유 공간이 필요하다. 베드 길이를 늘리면 전체 설치 면적이 크게 증가하며, 작업장 공간의 20~25%를 추가로 차지한다. 이는 자재 적치 구역과 지게차 이동 통로를 침범하는 매우 귀중한 공간이다. 더 나아가 좁거나 겹쳐진 판재를 과대형 베드에 공급하면, 고정 장치가 불균등한 하중을 완전히 눌러주지 못해 절단 품질이 떨어진다. 결과적으로 작업장을 지원하기는커녕 레이아웃 자체를 좌우하는 크고 느린 기계가 된다. 최대 용량이라는 환상이 레이아웃을 왜곡하고 철판을 변형시킨다면, 진정한 절단 성능을 결정하는 요소는 무엇일까?

숨겨진 구조: 프레임 강성과 처짐의 역학

일반적인 유압 절단기의 유지보수 매뉴얼을 보면 칼날 간극 설정에 관한 엄격한 지침이 나와 있다. 제조업체는 소재 두께가 변경될 때마다 상하 칼날 간격을 조정하라고 명시한다. 얇은 판재에는 0.05mm 간극을 정밀 조정하고 설정을 고정한 뒤 스트로크를 시작한다. 그러나 램이 소재에 닿을 때 어떤 일이 벌어질까? 만약 기계 프레임이 충분한 강성을 갖추지 못했다면, 절단을 위해 가해지는 하중이 측면 프레임을 바깥으로 휘게 만든다. 세밀히 조정된 0.05mm 간극이 절단 중 일시적으로 0.5mm까지 늘어날 수 있다. 그 결과 소재가 칼날 사이에서 말려 들어가면서 거칠고 무거운 버가 발생하고, 칼날 마모가 가속되며, 가장자리 마감 품질이 손상된다.

진정한 절단 성능은 하향으로 압력을 가하는 유압 실린더에서 비롯되는 것이 아니라, 프레임 강철이 휨을 얼마나 잘 견디느냐에서 나온다. 절단기가 깨끗하게 절단할 수 있는 능력은 극한 하중에서 미세한 칼날 정렬을 유지할 수 있는가에 전적으로 달려 있다. 프레임이 변형되면, 브로셔에 적힌 스펙은 실제 의미를 상실한다.

스윙 빔 vs. 길로틴 프레임: 구조적 설계가 가격 차이를 정당화하는가?

헤비 듀티 길로틴 전단기의 사양서를 살펴보면, 모터 마력과 직접 연결된 최소 및 최대 경사각이 명확히 명시된 경우가 많습니다. 이러한 접근 방식은 넓은 두께 범위에서 효율적인 동력 전달을 강조합니다. 반면 스윙 빔 전단기는 상부 블레이드가 약간의 호로 움직이며, 마치 경첩이 달린 문처럼 내려오는 고정 피벗을 사용합니다. 움직이는 부품이 적고 수직 트랙이 없기 때문에 스윙 빔은 생산 비용이 상당히 낮으며, 이는 구매팀이 초기 절감 효과를 매우 높게 평가하는 요인입니다. 비용 효율성과 신뢰할 수 있는 정밀도를 결합하려는 작업을 위해, ADH 머신 툴 스윙 빔 전단기 는 CNC로 설계된 안정성과 검증된 성능을 제공하여 까다로운 판금 작업 흐름에 이상적입니다.

하지만 호의 기하학적 구조는 프레임에 눈에 보이지 않는 비용을 부과합니다. 스윙 빔이 금속을 절단할 때, 곡선 운동은 자연스럽게 측면 추진력을 발생시켜 상부 블레이드를 하부 블레이드와 멀어지게 만듭니다. 프레임은 이러한 측면 힘을 흡수하여 블레이드 압력을 유지해야 합니다. 길로틴 프레임은 이런 측면 스트레스를 완전히 피합니다. 램이 무거운 수직 가이드에 따라 곧게 아래로 움직이며 절단력을 침대에 직접 전달하기 때문입니다.

길로틴 프레임의 프리미엄 가격은 단순히 더 큰 동력 때문이 아닙니다. 그것은 블레이드가 지속적이고 고강도의 작동 중에도 서로 분리되지 않게 하는 구조적 기하학을 반영합니다. 얇은 알루미늄 시트를 다루는 작업장에는 스윙 빔 설계로 충분합니다. 그러나 정격 용량까지 스윙 빔을 반복적으로 밀어붙이면 시간이 지나면서 피벗 베어링에 피로가 축적되고, 누적된 측면 추진력으로 인해 측면 프레임이 변형됩니다. 까다로운 하중 조건에서 일관된 정밀도와 구조적 안정성을 달성하려면, ADH 머신 툴 길로틴 전단기, 를 선택하십시오. 이는 산업 규모의 전단 작업을 위해 CNC 수준의 제어와 내구성을 제공하도록 지속적인 연구개발 투자로 설계되었습니다.

프레임 중량과 처짐 허용도: 아무도 발표하지 않지만 모든 작업자가 인식하는 사양

규제 표준은 경량 구조에 대해 놀라울 정도로 제한적인 방어 능력만을 제공합니다. ISO 12100은 프레임 처짐으로 인한 불안정성을 포함하는 기계 위험에 대한 위험 평가를 요구하지만, 그 기준은 정성적 수준에 머무릅니다. 고정된 수치적 처짐 한계를 설정하지 않습니다. 제조사는 ISO 인증을 획득하고도 하중하에서 스프링보드처럼 휘어지는 기계를 만들 수 있습니다.

블레이드가 10피트 강판을 절단할 때, 침대의 중앙은 지지하는 측면 프레임으로부터 가장 멀리 떨어져 있습니다. 충분한 중량과 밀집된 내부 리브가 없으면 그 중앙 부분이 최대 하중 시 수 밀리미터의 일부만큼 아래로 굽습니다. 작업자는 즉시 결과를 알아챕니다. 시트 가장자리는 깨끗하지만, 중앙부 절단은 거칠고 털이 일어납니다. 구매팀은 경쟁사보다 20% 가벼운 무게의 기계를 보고 “효율적이고 현대적인 디자인”이라 칭찬하지만, 작업자는 직선을 유지하지 못하는 속빈 껍질을 봅니다. 프레임 중량은 처짐에 대한 저항을 나타내는 명확한 지표입니다. 두 기계의 정격 용량이 같다고 할 때 한쪽이 3톤 더 무겁다면, 그 추가 강철이 무거운 절단 중에도 블레이드 간격을 정확히 유지하게 하는 요소입니다.

서류상 동일한 기계가 실제 생산에서는 정반대의 결과를 내는 이유

같은 유압 펌프, 스트로크 길이, 최대 두께 수준을 갖춘 두 기계를 나란히 세워보십시오. 서류상으로는 동일해 보입니다. 그러나 작업장에서 하나는 일정하게 깨끗한 절단을 내고 다른 하나는 휘어진, 캠버가 생긴 부품을 만듭니다. 이러한 성능 격차는 거의 항상 제조사가 절단 길이를 어떻게 설계했느냐에 따라 발생합니다.

지나치게 긴 길이는 처짐 위험을 기하급수적으로 증가시킵니다. 예를 들어, 144인치 침대에서 14게이지 연강을 절단하도록 설계된 기계를 생각해 보십시오. 표준 강판으로 만든 10피트 프레임은 형상을 완벽히 유지할 수 있습니다. 그러나 제조사가 침대와 램 두께를 충분히 늘리지 않고 동일한 구조 설계를 12피트나 14피트로 단순히 연장시킨다면, 중앙은 트램펄린처럼 움직이게 됩니다. 유압 회로와 펌프 용량은 그대로지만, 기계적 형상은 실패합니다. 절단 폭이 길어질수록 프레임은 휘어짐 힘을 더 적극적으로 상쇄해야 합니다.

시트를 단단히 고정하고 깨끗하게 절단하는 것은 도전의 일부에 불과합니다. 처짐을 억제하는 프레임은 블레이드가 정확히 의도한 위치에서 부착되도록 보장합니다. 그러나 완벽한 절단이 잘못된 위치에서 수행된다면 그 결과는 아무 가치가 없습니다. 프레임 강성이 확보된 후에는 생산 속도의 모든 압력이 램이 내려오기 전에 철판을 정확히 위치시키는 이동 부품으로 전환됩니다.

백게이지 병목: 실제 생산량을 결정하는 사양

하루에 304 스테인리스 헤비 시트를 1,200회 절단하는 작업자를 관찰해 보십시오. 이른바 “고속” 유압 전단기를 사용하지만 램이 하강 및 상승 사이클을 2초 만에 완료하더라도 작업자는 다음 시트를 전진시키기 전에 백게이지가 이동, 안정화, 잠금될 때까지 8초를 기다립니다.

생산 속도를 결정하는 것은 램이 아니라 백게이지입니다. 견고한 프레임이 깨끗한 절단을 보장하지만, 위치 결정 시스템이 그 절단이 수익성 있는 리듬으로 이루어지는지를 좌우합니다. 구매 부서는 종종 분당 스트로크 수에 집착하면서 백게이지 이동 및 정착 시간을 간과합니다. 빠른 램을 갖고 있지만 느린 게이지를 가진 전단기를 구매하는 것은 작업자의 작업 속도를 따라잡지 못해 스크랩을 생산하는 최적의 방법입니다. 제조사는 어떻게 이러한 사양을 조작해 바로 이 한계를 숨길까요?

명시된 정확도 vs. 하중 반복정밀도: 두 값 모두가 반드시 표기되어야 하는 이유

중간급 전단기의 사양서를 확인해 보면 일반적으로 백게이지 정확도가 ±0.1mm로 표기되어 있습니다. 이 수치는 기술적으로는 정확하지만 — 기계에 부하가 없고, 새로 교정되었으며, 빈 공간에서 이동할 때만 그렇습니다.

304 스테인리스강의 두꺼운 시트를 작업대의 볼 트랜스퍼 플레이트 위로 밀어 게이지 스톱에 부딪치게 하십시오. 그 무거운 판재의 충격 에너지는 바로 백게이지 구조로 전달됩니다. 네오프렌 홀드다운은 판재 두께에 따라 불균일하게 압축되고, 갑작스러운 충돌은 게이지 바를 휘게 만듭니다. 실제 재료 무게와 작업장의 운동량 아래서 공칭 ±0.1mm의 정밀도는 빠르게 ±0.5mm의 실제 하중 반복정밀도로 확대됩니다.

인용된 정밀도는 이론적인 실험실 측정치를 의미합니다. 하중 반복정밀도는 주중 생산 교대의 500번째 절단에서도 동일한 치수를 얻을 수 있는 실제 기계적 능력을 반영합니다. 제조사가 두 수치를 모두 공개하지 않는다면, 그들이 제시하는 것은 무하중 이상값일 뿐입니다. 수천 번의 고충격 주기를 거쳐 허용오차를 유지할 수 있는 백게이지의 능력을 실제로 결정하는 기계 구성요소는 무엇일까요?

볼스크류 vs. 랙앤피니언 구동: 어느 방식이 귀하의 생산량 조건에서 더 빠르게 마모됩니까?

두 해 동안 고생산량으로 랙앤피니언 백게이지를 사용하다 분해해 보면, 기어 이빨에 미세한 홈이 깎여 있는 것을 볼 수 있습니다. 무거운 판재가 스톱 바에 부딪칠 때마다 그 충격이 랙에 맞닿은 피니언을 미세하게 단조합니다.

이러한 마모는 백래시를 발생시킵니다—모터가 회전하지만 게이지가 움직이지 않는 기계적 틈입니다. 컨트롤러는 500mm를 표시하지만 실제 바는 501.2mm 위치에 있습니다. 랙앤피니언 시스템은 저렴하고 빠르기 때문에 저가 장비에 흔히 쓰입니다. 그러나 충격이 반복될수록 꾸준히 열화되어 절단기의 정밀도가 점점 떨어지고 결국 측정이 추정에 의존하게 됩니다.

볼스크류 구동은 기어 이빨 대신 정밀하게 가공된 나사축 내부의 순환 강구를 사용합니다. 구르는 움직임이 충격을 흡수하며 백래시를 생성하지 않습니다. 볼스크류는 랙앤피니언 시스템이 허용오차를 잃은 후에도 하중 반복정밀도를 유지합니다. 내구성에 대한 모호한 주장 대신, 벤더에게 랙앤피니언 조립체가 백래시 0.15mm에 도달하기 전의 검증된 사이클 수를 요청하십시오. 대량 생산 환경에서는 0.15mm가 기계적 유격이 표준 조립 허용오차를 초과하는 경계점이 되어, 작업자가 매 절단마다 수동으로 조정해야 합니다. 그러나 소재 길이가 백게이지의 최대 이동 거리를 초과하면 어떻게 될까요?

스윙식 vs. 고정식 백게이지: 시트가 게이지 이동 한계를 초과할 때 무슨 일이 발생합니까?

한 작업장은 16mm × 4000mm 용량의 절단기를 구입하고, 최대 1000mm 이동이 가능한 고정식 백게이지를 장착합니다. 다음 작업에서는 4000mm 시트를 정확히 2000mm에서 절단해야 합니다. 이 경우 고정식 백게이지는 물리적 장애물이 됩니다.

작업자는 백게이지를 완전히 제거하거나 수동으로 표시 및 정렬을 시도해야 하며, 일반적으로 배치의 10–20%를 인적 오류로 잃게 됩니다. 고정식 시스템은 또한 게이지 한계를 넘는 시트에서 가장자리 변형을 유발합니다. 스윙식 백게이지는 시트가 설정된 이동 범위를 초과할 때 위쪽으로 피벗하여 장애를 제거함으로써 이 문제를 해결합니다.

그러나 이러한 기계적 유연성은 엄격한 안전 규정을 요구합니다. ANSI B11.4 및 OSHA 1910.212에 따르면, 움직이는 부품의 재배치 또는 노출은 인터록식 보호장치와 존재감지 시스템을 의무화합니다. 게이지가 열리면 안전 릴레이가 자동 사이클 속도를 제한하여 작업자가 수동 조그 모드로 전환해야 하는 경우가 많습니다. 이 구성은 무제한 절단 길이를 제공하지만, 장비 구입 목적이었던 자동 속도를 희생합니다. 시트가 완벽하게 위치되더라도 한 가지 요소가 남습니다. 시스템은 어떻게 정지 없이 절단에 필요한 유압력을 생성할까요?

절단 기하학: 경사각과 블레이드 간격 매개변수 이해하기

16mm 탄소강을 절단하도록 등급화된 절단기는 실제로 그 전체 시트를 한 번에 절단할 만한 유압력을 갖고 있지 않습니다. 상부 블레이드가 하부 블레이드와 완전히 평행하게 내려온다면 시스템이 즉시 멈추며, 펌프가 과압되어 유압 실이 파열될 것입니다. 절단을 완수하기 위해 기계는 기계적 우회 수단인 ‘경사각’에 의존합니다. 상부 블레이드를 단두대처럼 각도를 주어 내림으로써, 절단기는 유압력을 단일 이동 접점에 집중시킵니다. 이 기하학적 구조는 정지를 방지하지만 재료에는 대가가 따릅니다.

고정 경사 vs. 가변 경사: 절단 속도와 재료 변형 중 어떤 것을 교환하고 있습니까?

3mm 알루미늄 스트립을 경사각 3도의 중형 절단기에 넣으면, 절단 후 비틀린 와인 코르크처럼 떨어집니다. 고정 경사각은 제조사가 타협으로 설정한 것으로, 모터 정지를 방지하며 최대 등급 두께를 처리할 수 있도록 블레이드를 급한 각도로 고정합니다. 얇은 소재가 동일한 급한 각도에 닿으면 블레이드는 절단만 하는 것이 아니라 떨어진 조각을 휘게, 비틀게, 변형시키게 됩니다. 결국 얇은 판재의 평탄성을 희생하여 사양서상의 최대 절단 용량을 강조하게 됩니다.

가변 경사식 절단기는 각도를 설계 제한이 아닌 조정 가능한 매개변수로 취급함으로써 이러한 변형을 제거합니다. 각 유압 실린더를 독립적으로 제어함으로써 CNC 시스템은 얇은 소재에서는 경사각을 0.5도로 줄여 비틀림을 완전히 제거하고, 두꺼운 판재에서는 필요한 추가 지렛대를 위해서만 각도를 급하게 합니다.

저가 제조사는 정밀한 유압 제어를 요구하는 가변 경사를 피합니다. 값싼 매니폴드로는 이를 지원할 수 없기 때문입니다. 그 결과, 사용자는 생산비를 낮추기 위해 일상 작업에서 상당한 재료 변형을 감수해야 합니다. 그러나 경사각은 절단이 깔끔하게 떨어질지, 아니면 추가 연마가 필요할지를 결정하는 기하학적 요인의 절반만을 차지합니다.

모터식 vs. 수동 블레이드 간격 조정: 누가 진정으로 매일의 허용오차를 제어합니까?

블레이드 간격에 대한 일반적인 기계적 기준은 재료 두께의 약 10%입니다. 10mm 판재에는 1mm 간격이 필요하고, 2mm 시트에는 0.2mm 간격이 필요합니다. 수동 간격 조정이 적용된 작업장에서는 설정이 거의 항상 처리 가능한 가장 두꺼운 재료에 맞춰진 최대 간격으로 유지됩니다. 작업자는 빠른 생산을 멈추고 20분 동안 걸린 볼트와 무거운 필러 게이지를 조정할 가능성이 낮습니다.

너무 넓은 간격으로 얇은 소재를 밀면 에지 품질이 망가집니다. 금속은 하부 블레이드 위에서 굴러 떨어지기 전에 파단되며, 거칠고 작업경화된 버를 생성해 이후 프레스 브레이크 툴링을 손상시킬 수 있습니다.

모터식 블레이드 간격 조정은 허용오차 방정식에서 작업자의 망설임을 제거합니다. 작업자가 컨트롤러에 "2mm 스테인리스"를 입력하면, 서보 모터가 백게이지가 위치를 완료하기도 전에 자동으로 간격을 정확한 사양으로 설정합니다. 이러한 자동화는 기계 설정이 매 스트로크마다 실제 재료와 일치하도록 보장합니다. 그러나 완벽한 기하학과 정확히 조정된 간격을 갖추더라도, 절단을 수행하는 날카로운 날이 여전히 최종적인 한계 요소로 남습니다.

공구강 등급은 단순한 마케팅 라벨이 아니다: 블레이드 소재와 열처리를 확인하는 방법

304 스테인리스 시트를 연강과 동일 두께로 절단 가능한 절단기에 공급하면, 절단 용량이 즉시 30~50% 감소한다. 일반 탄소강의 항복 강도는 약 400 N/mm²이며, 스테인리스는 약 700 N/mm²에 저항한다. 이 추가 저항을 극복하기 위해 유압 압력이 급상승하지만, 가장 큰 피해를 입는 것은 블레이드의 날이다.

저가형 모델은 9CrSi 또는 일반 고탄소 블레이드를 장착하며, 표준 연강용으로만 템퍼링되어 있다. 이러한 날로 고인장 스테인리스를 절단하면 첫 작업 교대 중 미세 치핑이 발생한다. 이 미세 균열은 이후 절단 면을 긁어 가공면을 손상시키고, 유압 시스템이 순수 절단력 대신 마찰을 극복하기 위해 작동하게 만든다.

프리미엄 블레이드는 6CrW2Si나 H13과 같은 충격 저항성 공구강을 사용하며, 58–60 HRC로 진공 열처리된다. 이러한 블레이드는 고인장 합금의 국소적 고압 환경에서도 깨끗한 날을 유지하여, 절단이 찢김이 아니라 깨끗한 파단으로 이루어지게 한다. 그러나 아무리 완벽히 각도 조정되고 경도가 높아도, 기계의 구동력이 충분하지 않다면 쓸모없다. 형상과 날카로움이 조정된 이후에는, 중판을 매끄럽게 절단하는 기계와 버티며 진동하고 멈추는 기계를 구분 짓는 것은 무엇일까?

동력 전달: 표면적인 사양을 넘어 유압 시스템을 이해하기

경화된 H13 공구강 블레이드와 정밀하게 동기화된 가변 각도를 갖추었더라도, 유압 시스템이 필요한 힘을 유지할 수 없다면 절단 도중 정지한다. 구매 부서는 종종 유압 시스템의 최대 압력에 집중하여, 이를 스포츠카의 마력 수치처럼 본다. 그러나 그 수치는 오해를 일으킨다—일시적 최고 능력만을 의미하며, 마케팅용으로 한 번 최대 하중을 들어 올리는 강한 스펙맨일 뿐, 일상적이고 정밀한 작업의 지속적인 요구를 견디지 못한다.

왜 유압 매니폴드 브랜드가 최대 압력 등급보다 더 중요한가

전통적인 고정 유량형 유압 시스템은 유휴 상태에서도 펌프를 최대 속도로 작동시키며, 여분의 에너지를 열과 소음으로 변환하여 최대 90%의 에너지를 낭비한다. 기본형 절단기가 30 MPa (4,350 psi)의 인상적인 최대 압력 등급을 광고하더라도, 보통 한 번 두꺼운 판을 강제로 자르도록 설계되어 있다. 그러나 작업 중 40~60%의 시간은 소재 로딩이나 백게이지 위치 조정, 절단편 제거에 사용되므로, 고정 펌프는 계속 소음을 내며 작동한다. 고압 오일이 닫힌 릴리프 밸브에 부딪히면서 유체가 전단되어 심한 열 마찰을 유발한다.

이 때문에 유압 매니폴드의 브랜드가 전체 전력 사양 중 가장 중요한 요소가 된다.

Bosch Rexroth나 Hoerbiger 같은 최고급 브랜드 매니폴드는 정밀 제조 이상의 가치를 제공한다—기계의 기본 구조를 결정한다. 이 부품은 서보 구동식 또는 가변 유량 시스템과 매끄럽게 통합되도록 설계되어 있다. 밸브에 맞서 공회전하는 대신, 서보 시스템은 유휴 시 모터 속도를 거의 0으로 낮추어 에너지 사용을 최대 90%까지 절감한다. 매니폴드 브랜드는 기계가 필요한 때만 유압을 지능적으로 공급하는지, 아니면 내부 부품을 무차별적으로 압박하는지를 보여준다.

작업 주기와 열 부하: 중간 교대 시 상승하는 오일 온도가 정밀도에 미치는 영향

4시간의 중장비 절단 후, 설계가 미흡한 시스템의 유압 오일 온도는 일반적으로 140 °F (60 °C)를 초과한다. 이 시점에서 유체의 물리적 특성이 변하며—오일이 묽어지고 점도가 급격히 낮아진다. 이것이 바로 스펙맨이 하중 아래에서 실패하는 순간이다. 저가형 범용 매니폴드에서는 과열된 묽은 오일이 내부 스풀 밸브를 우회하기 시작하여 회로 전체에서 압력 누출을 일으킨다.

추가 비용을 들여 정밀하게 조정한 모터식 블레이드 간격도, 유압 시스템이 양쪽 압력을 동일하게 유지할 수 없게 되는 순간 무의미해진다.

내부 압력이 감소하면 유압 실린더가 동기 상태를 잃는다. 램의 한쪽이 수 밀리미터 단위로 뒤처진다. 견고한 프레임이나 조정 가능한 각도로 제거했던 블레이드의 비틀림이, 유압 지연으로 다시 발생한다. 절단기 전체가 절단 과정에서 진동하며, 절단물에 거칠고 경화된 모서리를 남긴다. 최대 압력 등급은 시스템이 지속적인 열 부하에서 그 압력을 유지할 수 없다면 아무 의미가 없다.

일관성을 판단하는 지표: 오일 유량, 실린더 설계, 그리고 지속 작업 등급

가변 유량 펌프로의 전환은 공장의 일일 에너지 소비를 65% 이상 절감시켜, 연간 수만 달러의 비용을 절약하게 했다—최대 압력 사양을 단 1 PSI도 변경하지 않고 말이다. 그들은 실제 생산 속도가 최대 압력보다는 안정적인 오일 유량 일관성에 달려 있다는 점 때문에 그 성과를 얻었다. 펌프가 실린더를 빠르고 균일하게 채울 수 없으면, 고용량 실린더는 무용지물이다. 유체에 공기가 섞이지 않도록 충분한 분당 유량을 공급할 수 있어야 한다.

절단기를 평가할 때 최대 톤수보다 지속 작업 등급에 집중하라. 높은 유량 오일 흐름과 대구경 실린더가 낮은 시스템 압력에서 작동하는 유형을 찾아야 한다. 2,000 psi에서 큰 유량을 구동하는 것이 4,500 psi에서 작은 유량을 강제로 구동하는 것보다 훨씬 안정적이다. 낮은 압력은 열 축적을 줄이고, 씰 수명을 연장하며, 교대 중 점도 손실을 방지한다.

기계 프레임이 안정성을 제공하는 반면, 유압 시스템은 지속적인 동력을 제공한다. 그러나 조정 없는 힘은 단순한 원초적 에너지일 뿐이다—짧은 사이클 시간을 유지하기 위해 작업자가 이 강력한 과정을 어느 정도까지 제어할 필요가 있을까?.

컨트롤러 평가: 작업자가 실제로 얼마나 많은 자동화를 필요로 하는가?

열 붕괴와 유량 감소로 인해 지속적인 부하 하에서 유압 회로의 유체 공급이 부족해지면, 15인치 터치스크린이 느린 램을 정말로 보완할 수 있을까? 이것이 바로 구매팀이 간과하는 현실이다. 그들은 표준 유압 절단기에 항공우주 정밀 밀링기의 제어 시스템을 붙인다. 절단기에 최대 자동화를 추가해도 생산 지연을 거의 해결하지 못하며, 오히려 새로운 고비용 문제를 추가할 뿐이다.

NC 대 CNC: 진정한 ROI 한계점 정확히 짚어보기

사양서에는 서보 모터와 볼스크류를 통한 백게이지 정밀도를 보장하며 완전한 자동화를 실현한다고 명시되어 있을 수 있습니다. 그러나 다양한 소재를 다루는 실제 작업 현장에 가보면 또 다른 현실을 마주하게 됩니다. 6mm 두께의 철판을 처리한 직후 1mm 알루미늄을 절단하는 작업자를 지켜보십시오. CNC는 최적의 블레이드 간격과 래이크 각도를 계산하지만, 작업자는 즉시 수동 조정 모드로 전환합니다. 재질의 느낌과 절단기 날의 마모 상태를 감안해 미세 조정을 수행하기 때문입니다. 그 거대한 터치스크린은 사실상 값비싼 디지털 표시 장치로 전락합니다.

작업자가 시스템을 수동으로 재조정하고 있다면, 이미 CNC 투자 수익은 사라진 것입니다.

반복적인 직선 절단만 수행하는 설비의 경우 단순한 NC(수치 제어) 유닛만으로도 전체 CNC 속도의 80~90%를 달성할 수 있습니다. 복잡한 소프트웨어, 깨지기 쉬운 터치스크린, 높은 비용이 필요하지 않죠. 백게이지 이동 거리가 1000mm를 초과하고, 하루 약 1,200회 절단하며, 5,000개 이상의 대량 작업을 처리할 때만 완전 자동화가 필수적입니다. 그 이하 수준에서는 작업자가 어차피 무시하는 연산 능력에 돈을 지불하는 셈입니다.

소프트웨어 호환성과 독점 생태계의 숨은 비용

문제는 그 화면에서 실행되는 소프트웨어를 들여다보면 더 심각해집니다. 기계 제조업체들은 독점적인 CNC 생태계를 “매끄럽고 통합적이며 사용하기 쉽다”고 홍보하지만, 실제로는 여러 제약을 판매하고 있는 셈입니다. 폐쇄형 소프트웨어 환경에 묶이면 한 공급업체의 업그레이드 경로에 종속됩니다.

5년 뒤에 절단기를 자동 시트 저장 타워나 로봇 정렬 암과 연동하고 싶을 수도 있습니다. 그러나 독점형 제어기는 값비싼 맞춤형 코딩 없이는 외부 장비와 통신하지 못합니다. 이런 상황에 처한 공장은 기계 간 데이터 교환이 불가능해 생산량이 20~30% 감소하기도 합니다. 이른바 “스마트” 제어기는 생산 현장 내에서 외딴 섬으로 전락합니다.

시트 지지 및 공급 통합: 자동화가 실제 공급 공정과 맞는가?

소프트웨어 프로토콜은 물리적 소재 흐름이 데이터 속도를 따라올 때만 의미가 있습니다. 프로그램상으로는 가장 빠른 절단 순서를 짤 수 있지만, 만약 작업자가 여전히 볼 트랜스퍼 위에서 수동으로 시트를 이동시키고 있다면, 제어기는 물리적 동작을 기다리는 셈입니다. 진정한 자동화는 기계의 지능과 물리적 공급 장치 간의 완전한 동기화를 필요로 합니다.

폭이 2000mm 이하인 얇고 넓은 시트의 경우, 자동 공기식 시트 지지장치가 없다면 CNC 속도는 아무 소용이 없습니다. 소재가 백게이지에 도달하기 전 처짐이 발생해 ±0.15mm 공차를 벗어나게 됩니다. 제어기 상에서는 완벽한 절단으로 기록되더라도, 실제 낙하물은 휜 채로 박스에 떨어집니다. 소재 취급 시스템을 개선하지 않은 채 고급 제어기를 도입하는 것은 경주마를 사놓고 먹이를 주지 않는 것과 같습니다. 구매하려는 기계에 대해 여러분의 상류 공급 시스템이 제대로 대응할 수 있는지를 반드시 고려해야 합니다.

결정요소 매트릭스: 사양을 구매 레버리지로 해석하기

다음 사양서를 열기 전에 실제 가동 프로파일 구축하기

볼트랜스퍼 테이블, 중형 전방 스퀘어링 암, 공압식 후방 지지대가 필요한지 결정하려면 공급업체의 브로셔를 완전히 무시해야 합니다. 폐기물 발생량과 일일 작업지시서를 기반으로 실제 가동 프로파일부터 기록하십시오. 하루 1mm 알루미늄을 1,200회 절단합니까? 그렇다면 얇은 판재가 정지 위치에 도달하기 전에 처지므로 고속 백게이지와 공압식 낙하 지지대가 필요합니다. 두꺼운 판재 60%, 얇은 시트 40%를 가공합니까? 그렇다면 기계가 그 전환을 물리적으로 어떻게 처리하는지 명확히 이해해야 합니다.

일일 소재 구성비, 배치 수량, 허용 오차 한계를 문서화하면 협상 시 가장 강력한 무기를 갖게 됩니다. 이제 그 프로파일을 활용하여 공급업체의 표준화된 판매 화법을 어떻게 분석할지가 문제입니다.

즉시 제외해야 할 “필수 기능” 마케팅 항목은 무엇인가?

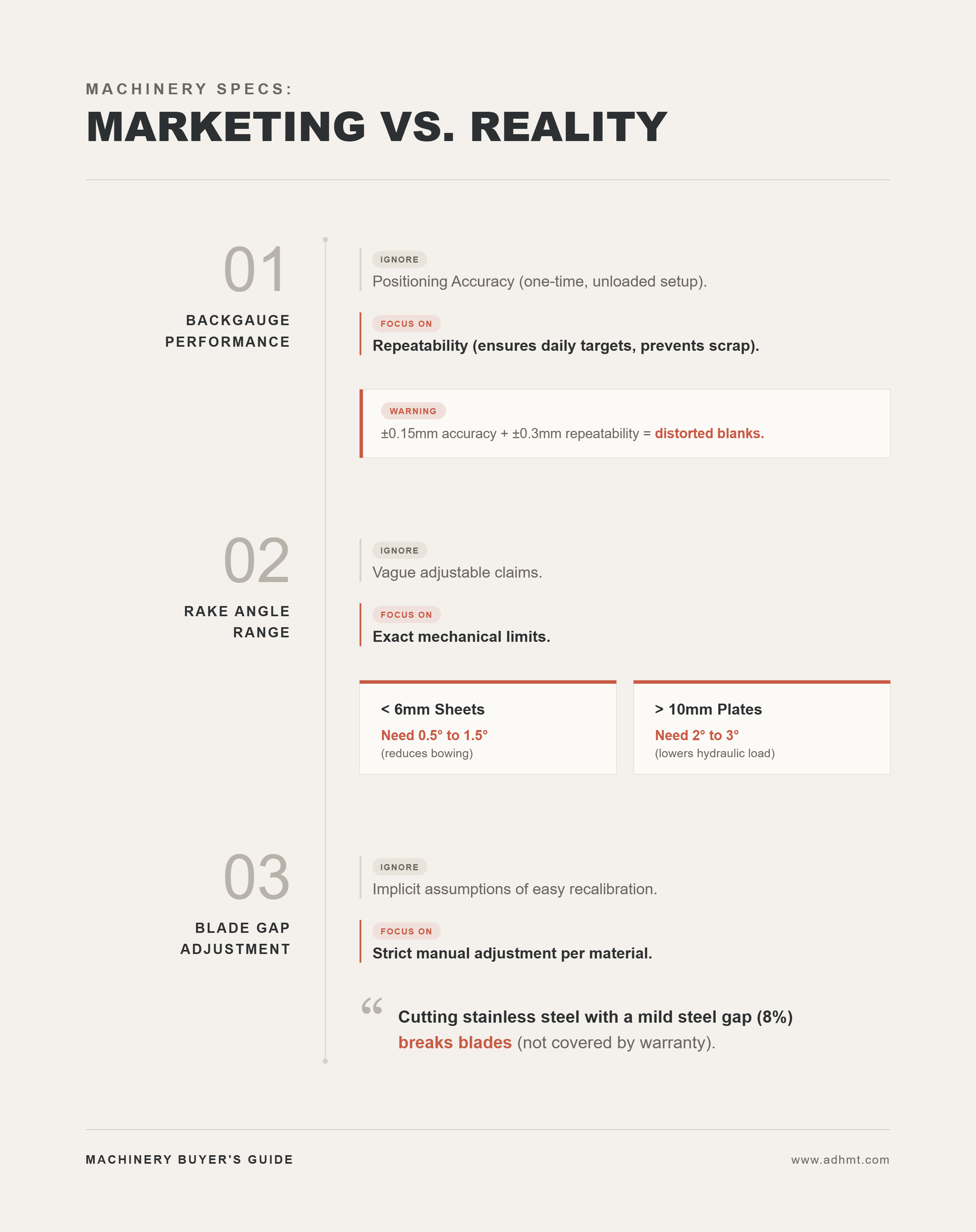

공급업체들은 “포지셔닝 정밀도”를 인쇄상 보기 좋기 때문에 강조합니다. 무시하십시오. 포지셔닝 정밀도는 청결하고 무부하 상태에서 백게이지가 어디에 멈추는지를 보여주는 일회성 측정치일 뿐입니다. 연속 생산에서 스크랩을 쌓지 않고 일일 목표를 달성하도록 보장하는 유일한 값은 백게이지 반복 정밀도입니다. 반복 정밀도. ±0.15mm 포지셔닝 정밀도를 주장하면서도 ±0.3mm의 낮은 반복 정밀도를 숨긴 기계는 동일 배치의 두 번째 절단에서부터 이미 변형된 블랭크를 생산합니다.

사양서에는 종종 “조절 가능한 래이크 각도”가 강조되지만, 그 기계적 범위를 명시하지 않습니다. 6 mm 미만의 얇은 판재를 가공하려면 0.5°~1.5°의 래이크 각도가 휨을 줄이는 데 필요합니다. 10 mm 이상의 두꺼운 판재에는 2°~3° 범위가 프레임의 유압 부하를 낮추는 데 도움이 됩니다. 한 기계의 래이크 각도 조정 한계가 1.2°까지만 가능하면서 명확한 범위를 제시하지 않는다면, 얇은 소재 작업의 상당 부분에서 절단 품질을 포기하게 됩니다.

블레이드 간격 조정 절차에도 유사한 함정이 있습니다. 대부분의 사양서는 작업자가 서로 다른 재료를 다룰 때마다 본능적으로 재보정한다고 가정합니다. 만약 팀이 연강 기준으로 간격을 8%로 설정한 뒤 스테인리스로 변경하면서 물리적으로 재조정하지 않는다면, 절단 불량과 날 파손이 발생합니다. 두 경우 모두 보증상 “기계 고장”으로 인정되지 않습니다. 이런 홍보용 기능들이 안정적인 일상 생산을 보장하지 못한다면, 공급업체에 기계의 실제 성능을 입증하도록 요구할 수 있는 사양은 무엇일까요?

궁극의 공급업체 테스트: 최소 스트로크에서의 사이클 타임을 요청하면 무슨 일이 일어나는가?

정격 SPM(분당 스트로크 수) 수치는 절단 산업에서 가장 오해를 불러일으키는 통계 중 하나입니다. 공급업체는 데이터시트에 자신 있게 40 SPM이라고 명시할 수도 있습니다. 이는 인상적으로 보이지만, 이전에 준비한 실제 운전 조건 프로필과 비교해 보면 상황이 다릅니다. 40 SPM이라 하더라도 백게이지가 절단 사이에 위치를 다시 잡고 안정화하는 데 2초가 걸린다면 실제 처리량은 분당 20 회 절단에 불과합니다. 램은 단지 게이지가 준비되기를 기다리고 있는 것이죠.

공급업체에게 실제 하루 작업 사이클을 제공하세요—귀사의 비즈니스를 유지하는 일상적인 3 mm 연강 생산 작업이며, 극한의 사용 사례가 아닙니다. 최소 스트로크 및 백게이지 완전 후퇴 상태에서의 사이클 시간을 보장해 달라고 요구하십시오. 그러면 대화가 그들의 세련된 마케팅 자료에서 얼마나 빨리 멀어지는지 곧 알게 될 것입니다.

이 테스트는 유압 시스템의 실제 설계를 명확히 드러내며, 최종적인 승인/거절 기준이 됩니다. 280 bar에서 분당 50 리터로 평가된 펌프가 실제로 지속 하중 시에는 350 bar에서 분당 30 리터만 공급할 수도 있습니다. 전체 근무 교대 시간 동안 보장된 사이클 시간이 필요할 때, 공급업체는 더 이상 최대 압력 등급 뒤에 숨을 수 없습니다—열적 저하와 유량 손실을 반드시 고려해야 합니다. 절단기를 구매할 때 이론적 최대 성능을 위해서가 아니라 일관되고 신뢰할 수 있는 생산 리듬을 유지하기 위해 구매하는 것입니다. 브로슈어 수준의 과장을 제거하고 정상적인 생산 사이클에 대한 계약적 보증을 요구함으로써, 마케팅 허풍을 구매하는 대신 진정한 기계를 구매하는 셈입니다.
