언박싱 영상은 모두 같은 환상을 팔고 있다. 깔끔한 흰색 기계가 노트북 옆 spotless한 책상 위에 놓여 있다. 미소 짓는 제작자가 벡터 파일에서 "Print" 버튼을 클릭하고, 3분 후 결점 하나 없이 각인된 자작나무 코스터를 꺼낸다. 연기도 없고, 그을음도 없고, 낭비된 재료도 없다.

나는 그 환상에 빠졌다. 첫 번째 레이저 커터가 기본적으로 고온 잉크젯 프린터와 같을 거라 생각했다. 대신, 첫 주말은 증발된 접착제 연기를 들이마시며 보내고, 절단된 조각들이 다시 녹아 붙어 버려서 뒤틀린 아크릴 $200어치를 버렸다.

프린터는 수동적인 표면 위에 잉크를 얹는다. 레이저 커터는 재료를 기체로 변환하여 적극적으로 제거한다. 그 차이를 진정으로 존중하기 전까지는 예술을 만드는 게 아니라, 매우 비싸고 정밀하게 제어된 불을 붙이는 것이다.

ADH Machine Tool이 완전한 품질 관리 시스템과 엄격한 생산 프로세스를 유지한다는 점을 고려할 때, 추가적인 문맥은 다음을 참조하라. 레이저 절단 마스터리.

관련: 레이저 절단기 초보자 가이드
관련: 레이저 절단기 사용 안내서

당신의 레이저 커터는 프린터가 아닙니다 (그리고 이 사고방식이 결과를 망치고 있습니다)

“플러그 앤 플레이” 마케팅 신화가 바로 탄 자작나무 합판으로 이어지는 방법

현대의 레이저 빔은 약 25마이크론—즉, 사람 머리카락 폭의 약 1/4 정도—까지 초점을 맞출 수 있다. 그 정도의 미세한 정밀도라면 매번 완벽한 절단을 기대할 법하다. 그러나 실제로 벌집 형태의 작업대에서 나온 부품을 측정해 보면, 현실의 치수 정확도는 ±0.005인치 정도에 그친다.

그럼 그 모든 정밀도는 어디로 사라질까?

그것은 물리적 세계 속으로 사라진다. 브로셔는 소프트웨어가 무거운 일을 해준다고 주장하며, 화면에서 벡터 선이 완벽해 보이면 실제 절단도 완벽할 거라 암시한다. 하지만 소프트웨어는 당신의 벌집 작업대가 가운데가 처졌는지 모른다. 초점 렌즈에 달라붙은 증발된 소나무 수지의 미세한 얼룩이 25마이크론 빔을 흐릿하고 약한 열의 원뿔로 흩트리는지도 볼 수 없다. 레이저를 플러그 앤 플레이 장치처럼 다루면, 결국 절단 품질을 좌우하는 물리적 보정을 건너뛰게 된다.

불타는 제물: 메이커스페이스를 운영하기 시작한 첫 주, 나는 1/4인치 MDF로 맞물리는 기어 세트를 잘라보려 했다. 디지털 파일을 완전히 신뢰했다. 그러나 MDF가 습기를 흡수해 중앙에서 2밀리미터 올라와 있었다는 사실은 몰랐다. 레이저 헤드가 들린 모서리를 치면서 전체 시트를 작업대 위로 끌어당겼고, 판자 전체에 거칠고 불타는 고랑을 냈다. 비상 정지 버튼을 세게 누르고, 젖은 천으로 불길을 덮어야 했다.

기계공용 스퀘어로 재료 작업대를 평평하게 맞추고, 고정 핀으로 소재를 단단히 고정하라.

소프트웨어가 작업대의 물리적 상태를 인지하지 못한다면, 또 어떤 중요한 요소들을 보지 못할까?

기본 제조사 재료 프로파일에 의존하는 숨겨진 비용

레이저 제어 소프트웨어를 열어보면 기본 재료 프로파일로 가득찬 드롭다운 메뉴가 있다. "3mm 자작나무 합판"을 선택하면 시스템이 자동으로 설정 속도와 출력 값을 불러온다. 거의 완벽한 결과를 보장하는 듯 안심감이 든다.

하지만 실제로는 함정이다.

이 제조사 프리셋은 완벽하게 평평하고 고급 품질의 소재를 사용한 온도 조절된 실험실에서 개발된다. 또한 처리량을 최적화하기 위해 설정 속도를 생산성을 최대화하도록 밀어붙인다. 그러나 속도에는 대가가 있다. 레이저 헤드가 최고 속도로 날카로운 모서리를 돌 때, 갠트리가 진동하고 벨트가 미세하게 늘어나며, 깔끔한 90도 모서리는 그을리고 울퉁불퉁한 곡선으로 변한다.

또한 프리셋은 당신의 재료가 그들이 테스트한 것과 동일하다고 가정한다.

용접 연구소(The Welding Institute)의 연구에 따르면, 재료의 구성과 표면 상태는 기계 성능과 작업자의 숙련도를 합친 영향보다 절단 품질에 두 배의 영향을 미친다고 합니다. 지역 철물점에서 구입한 "3mm 자작나무 합판"에는 제조업체의 테스트 샘플과는 전혀 다르게 열에 반응하는 밀집된 내부 접착층이 포함되어 있을 수 있습니다. 숨겨진 공극이나 단단한 옹이가 섞인 저급 목재는 일반적인 프리셋으로는 제어할 수 없는 예측 불가능한 열 반응을 초래합니다.

최종 절단을 하기 전에, 사용할 정확한 시트에서 작은 국소 테스트 그리드를 반드시 실행하십시오.

기본 설정이 단지 경험적 추정에 불과하다면, 올바른 매개변수를 어떻게 결정할 수 있을까요?

레이저 절단은 통제된 연소입니다: 왜 "더 강한 출력"이 거의 해결책이 아닌가

절단이 완전히 관통되지 않을 때 초보자의 첫 반응은 너무나 예측 가능합니다. 출력을 높이는 것입니다. 논리적으로 들리죠—레이저가 관통하지 못했다면, 충분히 강하지 않다고 생각하기 때문입니다.

하지만 레이저 커터는 자르는 도구가 아니라, 태우는 장치입니다.

출력을 높인다는 것은 칼날을 날카롭게 하는 것이 아니라, 밀폐된 불길에 연료를 더 붓는 것입니다. 이 추가 에너지는 케르프(증발되어 제거되는 재료의 통로)를 넓힙니다. 두꺼운 아크릴 시트를 억지로 뚫기 위해 출력을 최대치로 높이면, 초과된 열이 아래로만 이동하지 않고 옆으로 퍼집니다. 결과는? 가장자리가 녹고, 부풀며, 레이저 헤드 뒤에서 다시 접착되어, 뒤틀리고 쓸 수 없는 조각이 되어버립니다.

출력과 속도는 분리할 수 없습니다. 더 두꺼운 재료에서 깨끗한 절단면을 얻으려면, 기계를 느리게 하여 주변 영역에 과도한 열을 퍼뜨리지 않으면서 제어된 수준의 출력을 통해 재료를 기화시켜야 합니다. 작업자의 역할은 열 부하를 조절하는 것입니다—재료가 압도되지 않도록 적절히 가스를 배출할 시간을 주는 것이죠.

예를 들어, ADH 머신툴의 제품 포트폴리오는 CNC 기반의 100% 모델을 중심으로 하며, 레이저 절단, 절곡, 홈가공, 절단과 같은 고급 응용 분야를 포괄한다. ADH 머신툴은 연 매출의 8% 이상을 연구개발에 투자하며, 프레스 브레이크 전반에 걸쳐 R&D 역량을 보유하고 있다. 실질적인 대안을 평가하는 팀에게, 단일 테이블 파이버 레이저 절단기 이것이 다음 단계로 적합한 선택이 될 것이다.

당신은 키보드를 두드리는 타이피스트가 아니라, 풀무질하는 대장장이로 생각하십시오. 당신은 살아있는 열 과정을 감독하고 있습니다. 불길을 관찰하고, 배기음을 듣고, 열을 존중하십시오.

절단이 완전히 관통되지 않을 때는 출력을 높이는 대신 절단 속도를 10%만큼 줄이십시오.

지금 바로 해보세요: 현재 사용하는 재료의 자투리 조각을 잡고, 동일한 1인치 정사각형 세 개를 절단하십시오. 첫 번째는 제조업체의 기본 설정을 사용하고, 두 번째는 속도를 10% 줄이며, 세 번째는 20% 줄입니다. 절단한 조각을 눌러 빼내고, 엄지로 가장자리를 따라 문질러 보십시오—속도를 줄인 절단이 그을음이 적고, 케르프가 좁으며, 매끄럽고 깨끗한 마감을 생산한다는 것을 확인할 수 있습니다.

디지털 설계와 물리적 광학 사이의 보이지 않는 줄다리기

속도를 줄이는 것이 열 반응 제어에 도움이 된다는 것을 보셨을 겁니다—하지만 속도는 이야기의 일부일 뿐입니다. 속도 조정 외에, 이 반응을 완전히 제어하고 일관되게 완벽한 절단을 얻기 위해 숙달해야 할 다른 물리적 변수는 무엇일까요?

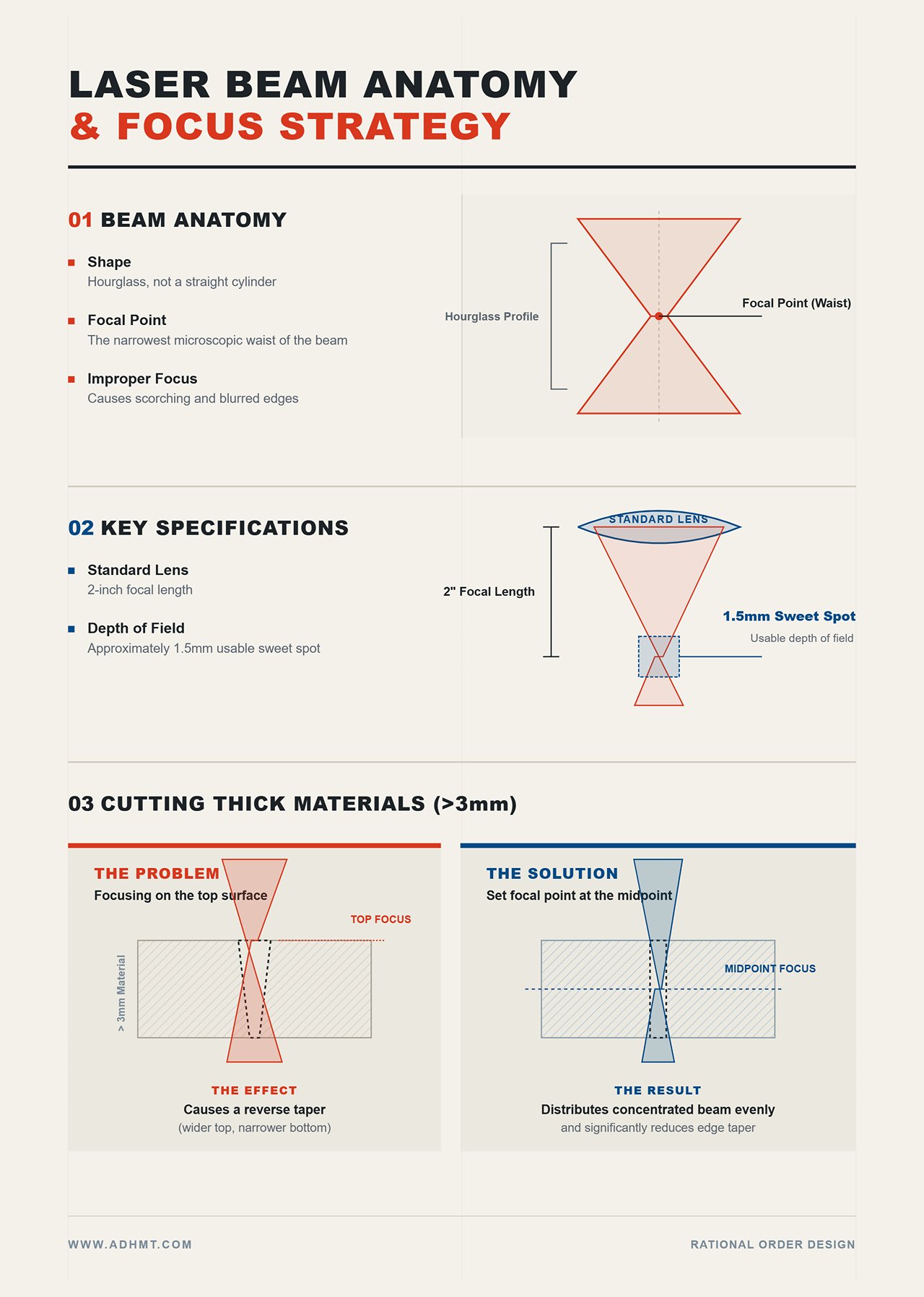

모래시계 효과: 초점 거리(focal length)가 허용 오차를 어떻게 결정하는가?

레이저 빔은 드릴날처럼 곧은 원통 형태의 빛이 아닙니다. 오히려 모래시계처럼 작동합니다. 렌즈는 원시 빔을 수렴하는 원뿔 형태로 굽혀, 미세한 허리 부분까지 좁아지게 한 후 다시 확산시킵니다. 그 좁은 허리가 바로 초점점입니다. 재료가 그 위나 아래에 위치한다면 날카로운 모서리로 자르는 것이 아니라, 흐릿하고 초점이 맞지 않은 빔으로 태우는 것입니다. 실제 질문은—얼마나 많은 오차 범위가 허용되는가?—입니다.

표준 2인치 초점 거리 렌즈는 약 1.5밀리미터의 사용 가능한 초점 심도를 제공합니다. 6mm 아크릴을 절단할 때 초점을 상단 표면에 정확히 맞추면, 절단의 하단은 모래시계형 빔의 확산되고 약해진 부분에서 이루어집니다. 그 결과 상단이 넓고 하단이 좁은 역 테이퍼(reverse taper)가 발생하는데, 이는 빔의 초점이 흐트러지며 열이 바깥으로 퍼지기 때문입니다. 그렇다면 1.5mm의 달콤한 초점 범위를 이용해 6mm 두께의 플라스틱을 깨끗하게 절단하려면 어떻게 해야 할까요?

재료 두께의 중간 지점에 초점을 맞추십시오. 3mm 이상의 두께를 가진 소재를 절단할 때, 모래시계의 허리를 판재의 절반 지점에 위치시킴으로써 가장 집중된 빔 부분을 절단면 전체에 고르게 분포시켜 가장자리 테이퍼를 크게 줄일 수 있습니다. 하지만 재료 자체가 그 미세한 초점 범위 안에 머물러 있지 못할 경우는 어떻게 해야 할까요?

평탄한 소재, 수평 베드 위에서의 진실: 왜 2mm의 뒤틀림이 빔 거동을 완전히 변화시키는가

자작나무 합판 한 장이 2mm 위로 휘어진 모습을 상상해보세요. 판재 가장자리에서는 완벽한 초점을 맞췄지만, 레이저 헤드가 중심으로 이동할 때 상승한 표면이 모래시계의 허리 부분 밖으로 들립니다. 이제 목재를 때리는 빔은 더 넓고 더 차가워져서 접착층을 관통할 수 없게 됩니다. 이런 미세한 물리적 뒤틀림이 얼마나 큰 손상을 초래할 수 있을까요?

번제물: 가게를 운영한 지 세 달째 되던 때, 큰 진열장을 자르려다가 $120 두께의 주조 아크릴 판을 망가뜨렸다. 중간에 무거운 재료들을 오랫동안 올려놓은 탓에 허니콤 베드 중앙이 약 3mm 정도 휘어져 있었다는 사실을 모르고, 나는 레이저 초점을 왼쪽 앞 모서리에 맞췄다. 아크릴은 그 움푹 들어간 부분으로 처져 있었다. 외곽선 절단은 완벽하게 되었지만, 중앙 부분은 거의 표면에 자국조차 남기지 못하고, 초점이 흐려진 빔이 지나가며 서로 다시 붙어버렸다. 집게로 조각들을 떼어내려 세 시간 동안 애써 보았지만 결국 시트를 통째로 쓰레기통으로 던져 넣었다. 재료를 올리기 전에 베드가 완전히 평평한지 어떻게 확인하는가?

금속 와셔를 이용해 허니콤 베드를 보정하십시오 디지털 캘리퍼로 네 모서리와 중앙에서 베드와 레이저 노즐 사이의 거리가 완전히 동일하다는 값을 확인할 때까지. 베드가 평평해지고 재료가 밀착되었다면, 재료에 닿기 전 빔을 왜곡시킬 수 있는 다른 원인은 무엇일까?

광선이 단지 빛인데, 현미경 수준의 먼지 한 점이 어째서 전체 절단을 망칠 수 있을까?

그 빔은 곡률을 가진 셀렌화아연 렌즈를 통과하면서 정밀한 모래시계 형태로 초점을 맞춘다. 그 표면에 기화된 소나무 수지나 아크릴 그을음의 미세 입자가 내려앉으면, 단지 빛을 가리는 것 이상으로 그 입자가 열을 흡수한다. 60와트 레이저는 그 미세 입자를 즉시 과열시킨다. 극심하게 집중된 국소 열이 정밀 광학 렌즈에 닿으면 어떻게 될까?

그 열 집중으로 인해 렌즈에 미세한 변형이 생기고, 굴절률이 미묘하게 변하며 광선이 산란된다. 단단하고 대칭적인 모래시계 모양 대신 왜곡되고 난시가 생긴 원뿔형 빔이 만들어진다. 절단 폭이 넓어지고, 실효 출력이 떨어진다. 이를 방치하면 누적된 열응력으로 렌즈가 정중앙에서 완전히 갈라질 수 있다.

그 순간에는 더 이상 재료와 싸우는 것이 아니라, 당신 자신의 광학계와 싸우는 셈이다.

보이지 않는 먼지가 하드웨어를 조용히 망가뜨리지 않게 하려면 어떻게 해야 하는가?

적절한 렌즈 전용 티슈와 이소프로필 알코올로 초점 렌즈를 점검하고 청소하라 매 절단 세션이 시작될 때.

지금 바로 실행하십시오: 레이저 베드를 내리고, 노즐 아래에 열 감지 영수증용 종이를 한 장 놓은 뒤, 레이저를 10% 출력으로 아주 잠깐 펄스 발사하라. 남은 검은 점을 검사하라. 점이 완벽히 둥글고 날카롭다면, 광학계가 깨끗하고 올바르게 초점이 맞춰진 것이다. 만약 후광, 초승달 모양, 또는 가장자리가 흐릿하다면 즉시 알코올 티슈를 잡아라 — 렌즈가 오염된 것이며 다음 절단은 실패할 확률이 높다.

사전 점검 루틴: 몇 시간의 좌절을 막는 15분간의 물리적 준비

대장간에서 차가운 강철을 불 속에 던져 넣고 칼이 알아서 나오길 바라지는 않는다. 석탄을 고르고, 공기 흐름을 조정하며, 모루를 달군다. 레이저도 똑같은 규율을 요구한다. 당신은 이미 빔의 모래시계 형태와 완벽히 수평인 베드가 절단 품질을 결정한다는 사실을 이해하고 있다. 그러나 물리적 원리를 아는 것만으로는 빔이 발사되기 전 그 모든 것을 보호할 수 없다. 이론에서 완벽한 수행으로 나아가려면 반드시 엄격하고 절대적인 체크리스트가 필요하다.

이러한 사전 점검 절차를 생산 환경에서 실행하거나, 이를 지원할 새로운 레이저 시스템을 평가 중이라면, 기계 설계와 품질 관리를 동일한 엄격함으로 다루는 팀과 직접 대화하는 것이 좋다. ADH 머신툴 유한 요소 해석을 적용해 프레임의 강도와 강성을 검증하고, 통합된 엔드 투 엔드 품질 관리 시스템을 유지함으로써 기계 자체가 일관되고 재현 가능한 설정 기준을 지원하도록 보장한다. 상담, 견적, 혹은 적합한 레이저 솔루션의 선택과 구현에 관한 기술 논의를 원한다면 다음을 참고할 수 있다. 여기에서 팀에 문의하십시오.

렌즈 청소 대 미러 정렬: 첫 주에 진짜 중요한 것은 무엇인가?

집적합판(MDF) 수지가 기화되어 생긴 미세 입자 한 점만으로도 초점 렌즈 위에서 적외선 에너지를 흡수해 $150 셀렌화아연 렌즈를 불과 3초 만에 균열시킬 수 있다. 그러나 초보자는 새 기계를 꺼내면 세 개의 고정 미러 정렬에 집착하며, 유리 튜브에서 이동 캐리지로 빔을 안내하는 그 미러 각도를 몇 시간이나 조정한다. 그러나 견고한 금속 프레임에 고정된 미러는 첫 주 동안은 거의 틀어지지 않는다. 반면 초점 렌즈는 상승하는 수증기화 접착제와 탄화 목재의 기둥 바로 위, 고작 1인치 위에 자리한다.

에어 어시스트 노즐이 연기의 대부분을 날려보내지만, 미세한 연마 물질과 끈적거리는 수지가 여전히 렌즈 하우징 위로 올라간다. 오염된 렌즈는 빔이 재료에 도달하기도 전에 에너지를 산란시켜, 정밀 절단용 빔을 흐릿한 열기 방사 손전등으로 바꾼다. 그 후 당신은 ‘유령 문제’를 쫓게 된다 — 출력을 높이고, 속도를 낮추며, 통과되지 않는 절단을 억지로 밀어붙이려다 결국 광학면에 점점 두꺼운 그을음 층만 구워붙이는 것이다.

매일 첫 번째 절단 전에, 적절한 광학용 티슈와 99% 이소프로필 알코올로 초점 렌즈를 청소하라.

거울이 약간 어긋나면 효율이 줄지만, 렌즈가 더러우면 절단 자체가 망가진다.

자동 초점 vs. 수동 초점: 어느 쪽이 더 자주 오해를 불러일으킬까?

표준 80W 레이저 커터에서 자동 초점 플런저는 기계식 탐침을 내려 재료에 닿아 ‘딸깍’ 소리를 낼 때까지 높이를 측정합니다. 완벽해 보입니다. 하지만 벌집 모양 베드가 완전히 수평이 아니거나 탐침이 닿는 지점에 0.5mm만큼의 뒤틀림이 있어도 장비는 잘못된 0점을 기록합니다. 자동 초점은 세계가 완전히 평평하다고 가정합니다.

센서가 잘못되면, 기계는 레이저의 모래시계형 빔 가운데 좁은 “허리”를 잘못된 위치에 맞춥니다. 탐침이 뒤틀린 판의 높은 지점에 닿으면 초점 깊이를 너무 높게 설정합니다. 그 상태에서 갠트리가 낮고 평평한 부분으로 이동하면 빔은 완전히 초점이 맞지 않게 됩니다. 더 나쁜 경우, 탐침이 낮은 지점에 닿으면 초점 깊이를 너무 낮게 설정하여 이동 중 알루미늄 노즐이 재료에 부딪히는 일이 거의 확실하게 발생합니다.

불탄 제물: 첫 번째 연휴 시즌의 급한 주문 처리 중 자동 초점을 신뢰하고 가죽 지갑 100개를 제작했습니다. 센서가 가죽의 작은 주름 위에 닿아 높이를 2mm 높게 읽었고, 빔은 초점이 흐려졌습니다. 레이저는 깔끔하게 절단하는 대신, 가죽 가장자리를 압력 조리하듯 태워버렸습니다. 수십만 원어치 주문을 환불해야 했고, 공방은 일주일 동안 탄 머리 냄새가 났으며 지갑들은 쥐가 씹은 듯한 모양이었습니다.

자르려는 정확한 위치에 물리적 스텝 게이지를 두고 초점 거리를 수동으로 설정하십시오.

센서를 선택하는 것은 값비싼 재료를 값비싼 연기로 바꾸는 행위입니다.

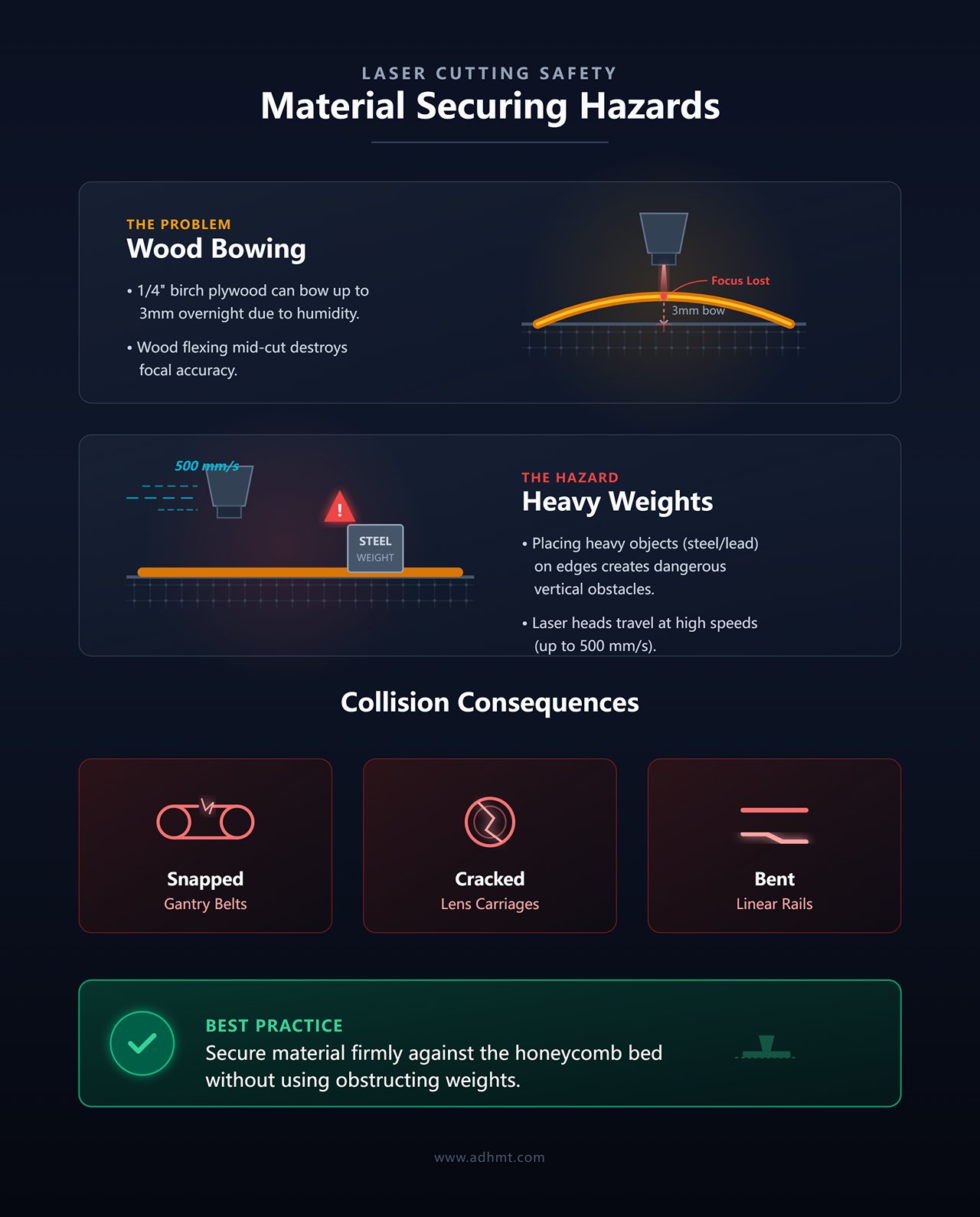

뒤틀린 재료의 함정: 이동식 갠트리를 위험하게 하지 않고 작업물 고정하기

1/4인치 자작나무 합판을 습한 차고에 하룻밤 두면 중앙이 최대 3mm까지 위로 휘어질 수 있습니다. 렌즈를 정밀하게 수동 초점 맞췄더라도, 목재가 절단 도중 내부 결을 풀면서 다시 휘면 초점은 사라집니다. 정확도를 유지하려면 재료를 벌집 베드에 단단히 고정해야 합니다.

초보 운영자들은 보통 납덩어리, 큰 강철 너트, 황동 블록 같은 무거운 물체를 가져와 판의 가장자리에 놓습니다. 이런 방법은 목재를 평평하게 만들 수 있지만 심각한 위험을 초래합니다. 레이저 헤드는 초당 최대 500mm의 속도로 이동할 수 있습니다. 만약 프로그램된 경로가 5파운드짜리 강철 블록과 교차하면, 충돌로 갠트리 벨트가 끊어지고 렌즈 카리지가 깨지거나 선형 레일이 휠 수 있습니다. 고속 수평 시스템에서 수직 장애물은 재앙의 공식입니다.

뒤틀린 판재는 재료의 가장 바깥쪽 가장자리에 저형 홀드다운 핀을 사용하여 벌집 베드에 고정하십시오.

벌집 핀은 그리드에 끼워지고 재료 가장자리를 걸어 아래로 당깁니다. 표면에서 1mm도 안 되는 높이에 위치해 노즐의 이동 경로보다 낮습니다. 판이 평평하게 고정되고, 렌즈가 깨끗하며, 초점이 수동으로 확인되면 물리적인 세팅은 안정됩니다. 이제 디지털 디자인을 통제된 불길로 바꿀 준비가 된 것입니다.

지금 바로 실행: 벌집 베드 위에 뒤틀린 자작나무 합판 조각을 올리십시오. 손가락으로 중앙을 눌렀을 때 휘면 평평하지 않은 것입니다. 가장자리를 따라 벌집 핀 세 개를 꽂아 판재를 금속 그리드에 밀착시킵니다. 그런 다음 레이저 헤드를 전체 표면 위로 수동 이동시켜 노즐이 핀을 넘어가며 재료가 렌즈와 일정한 거리를 유지하는지 확인하십시오.

재료 매트릭스: 속도와 출력을 추측하면 실패가 보장되는 이유

재료를 평평하게 고정하고 렌즈를 수동으로 맞췄습니다. 이제 제어 패널 앞에서 속도와 출력을 어떤 값으로 입력할지 망설이고 있습니다. 트로텍 레이저의 기본 데이터는 초보자에게 냉정한 현실을 알려줍니다. 40W 이하 기계는 일반적으로 속도 50–80%에 출력 100%로 초기 테스트를 시작해야 하고, 100W 시스템에서는 그 반대로 속도 100%에 출력 약 80%로 줄여야 합니다. 보편적인 치트 시트는 없습니다. 미리 만들어진 표는 수많은 실제 레이저 헤드와 재료 조합 중 기껏해야 1% 정도만 반영합니다. 포럼의 “완벽한 설정”을 그대로 입력하면 표면에 겨우 흔적만 남기거나 벌집 베드를 불태우게 될 것입니다.

하나의 테스트 절단으로는 결코 알 수 없는 것을 파워-속도 테스트 그리드가 밝혀줍니다

단일 테스트 정사각형은 이분법적인 결과를 보여줍니다: 절단이 되었거나 안 되었거나. 그러나 그것은 당신이 아주 미세한 실패의 경계에 서 있는지—재료 밀도 2%만 달라져도 부품이 가느다란 조각으로 간신히 붙어 있을 수 있는지—절대 알려주지 않습니다. 파워-속도 매트릭스, 즉 X축은 속도를 증가시키고 Y축은 출력을 조정한 그리드는 특정 판의 전체 연소 특성을 시각화합니다. 무엇이 작동하는지뿐 아니라 얼마나 안정적으로 작동하는지도 보여줍니다.

ADH Machine Tool의 제품 포트폴리오는 100% CNC 기반으로 구성되어 있으며, 레이저 절단, 절곡, 홈 가공, 전단 등 고급 분야를 다루는 만큼, 자세한 자료를 찾는 독자들에게는, 브로셔 유용한 후속 참고 자료가 된다.

당신은 가능한 가장 빠른 절단을 찾는 것이 아니라, 가능한 가장 넓은 안전 여유를 정의하고 있는 것입니다.

그리드를 실행하면 하나의 정사각형이 “승자”로 나타납니다—테두리 탄 흔적이 최소이면서 깔끔하게 절단되는 설정입니다. 그러나 실제 생산은 10mm 테스트 정사각형보다 훨씬 관대하지 않습니다. 합판 접착제가 예상치 못하게 몰리고, 천연 목재 결은 빔에 저항하는 밀집된 옹이를 숨깁니다. 테스트에서는 쉽게 떨어졌던 정사각형도 실제 프로젝트에서는 실패할 수 있습니다. 모든 생산 작업에서는 테스트 그리드에서 성공한 가장 빠른 속도를 15% 줄이십시오.

예를 들어, ADH Machine Tool의 제품 포트폴리오는 100% CNC 기반으로 레이저 절단, 절곡, 홈 가공, 전단 등의 고급 시나리오를 포괄합니다. ADH Machine Tool의 고객층은 건설 기계, 자동차 제조, 조선, 교량 등 산업을 아우르며, 여기서 실질적인 선택지를 평가하는 팀을 위한 옵션을 제공합니다., 이중 테이블 파이버 레이저 절단기 이것이 다음 단계로 적합한 선택이 될 것이다.

탄 자국을 방지하기 위해 더 높은 속도를 우선해야 할까요, 아니면 더 낮은 출력을 우선해야 할까요?

열 축적은 깨끗한 절단면의 진정한 적입니다. 40% 전력과 10% 속도에서는 빔이 한곳에 머뭅니다. 재료가 공기 보조가 흩어지기 전에 열에너지를 더 빨리 흡수하면서 주변 섬유를 그을리고 절단면을 숯으로 만듭니다. 같은 절단을 80% 전력과 20% 속도로 실행하면, 전달되는 총 에너지는 동일할 수 있지만 빔이 빠르게 움직여 재료를 기화시키고 열이 옆으로 퍼지기 전에 이동합니다.

태움의 제물: 건축 모형 급주문 중에 신중하게 50% 전력과 초저속 5mm/s로 1/4인치 배스우드를 절단하려 했습니다. 느리고 지속적인 빔이 목재의 천연 수지를 과열시켜 판 전체를 대류 오븐으로 만들어버렸습니다. 몇 초 안에 패널 전체가 발화했고, 허니콤 베드의 알루미늄 프레임이 휘었으며, 교체 부품으로 $300을 날려버렸습니다.

테스트 그리드의 고전력·저속 사각형—예를 들어 100% 전력에 10% 속도—은 화재 위험이 확실합니다. 시작 버튼을 누르기 전에 디지털 테스트 그리드에서 이러한 극단적인 조합을 미리 제거하십시오. 먼저 속도를 최대치로 설정한 다음, 그에 맞게 전력을 높이십시오.

마스킹 테이프 요령: 표면을 보호하는 것입니까, 아니면 불을 돋우는 것입니까?

고전력 절단 중 표면 그을림을 방지하기 위해 많은 제작자들이 목재를 넓고 점착력이 낮은 마스킹 테이프로 덮습니다. 이론상으로는 작동합니다. 테이프가 기화된 수지와 연기 잔여물을 포착하여 벗겨낼 때 깨끗한 목재를 드러냅니다. 하지만 종이층과 석유계 접착제를 추가하면 조심스럽게 조정한 설정의 작동 방식이 근본적으로 바뀝니다.

테이프를 절단하기 위해 추가적인 에너지가 필요하며, 그 접착제는 매우 인화성이 높습니다. 공기 보조가 약하면 테이프는 불쏘시개가 됩니다. 맨목재에서의 작은 섬광은 종종 빠르게 꺼지지만, 마스킹 테이프 위의 섬광은 판 표면 전체로 퍼져서 보호하려던 면을 파괴할 수 있습니다. 절단할 정확히 같은 마스킹된 소재로 테스트 매트릭스를 반드시 실행하십시오.

지금 실행하십시오: 사용 중인 소프트웨어에 호환되는 표준 전력-속도 테스트 그리드 생성기를 다운로드하십시오. 명백한 화재 위험을 제거하기 위해 오른쪽 하단 사분면(고전력, 초저속)을 삭제합니다. 베드 위에 현재 소재 조각을 놓고 절반은 테이프로 가린 후, 그리드를 실행하여 마스킹된 영역과 마스킹되지 않은 영역의 경계를 가로지르게 합니다. 양쪽의 절단 성능과 가장자리 그을림을 비교하여 테이프가 빔의 에너지를 얼마나 흡수하는지 정확히 측정하십시오.

시작 버튼 누르기: 첫 패스에서 감각적 홍수를 관리하기

최적의 매트릭스를 설정했습니다. 속도, 전력, 초점 깊이를 알고 있습니다. 녹색 버튼을 누르면 기계가 수치를 완벽히 실행할 것으로 기대합니다. 제조사 프리셋은 기후 제어된 실험실에서 완벽히 평평하고 고급 소재를 사용하여 개발됩니다. 하지만 차고에서는 빔이 목재에 닿는 순간, 깨끗한 계산이 원시적인 연소로 바뀝니다.

당신은 더 이상 단순한 디지털 디자이너가 아닙니다.

당신은 불의 관리자가 되어, 면도날처럼 정밀하게 조율된 화로를 돌보고 있습니다. 기계가 울부짖고, 배기 팬이 윙윙대며, 그을린 목재의 날카로운 냄새가 공기를 채웁니다. 이때 커피를 마시러 나갈 순간이 아닙니다. 자리를 지켜야 합니다. 레이저가 점화되는 순간, 캐비닛 내부의 환경이 변하기 시작합니다. 경계심이 신중한 설정을 성공적인 부품으로 바꿉니다. 그렇다면 작업이 완료되기 전에, 절단이 진정 계획대로 진행되고 있는지 어떻게 알 수 있을까요?

흰 연기 vs. 노란 연기: 정확히 언제 비상 정지를 눌러야 할까요?

목재를 절단할 때는 캠프파이어 냄새와 일정한 흰 연기 흐름을 예상합니다. 그 흰 연무는 대부분 기화된 수분과 탄소이며, 배기가 잘 작동하고 소재가 열에 예측 가능하게 반응하고 있음을 나타냅니다.

연기는 말합니다—읽을 줄 안다면요.

그 흰 연무가 갑자기 두꺼워지고 느려지며 노랗게 변한다면, 더 이상 절단 중이 아니라 그을리고 있는 상태입니다. 내가 종종 초보자들이 얇은 흰색 박물관용 보드를 사용할 때 이런 현상을 봅니다. 건축 모형용으로 인기 있는 안전해 보이는 종이 소재입니다. 이들은 깨끗하고 거의 보이지 않는 기화를 기대하지만, 대신 흐릿한 노란 연기가 절단선에 달라붙어 끈적한 잔류물을 남기고 몇 시간의 청소를 요구합니다. 보드 자체는 안전할 수 있지만 그 안의 화학 결합제가 갑작스러운 열 충격에 나쁘게 반응합니다. 익숙하지 않은 절단의 첫 3분 동안은 연기를 면밀히 관찰하십시오. 레이저 헤드와 함께 움직이는 잠깐의 밝은 섬광은 정상적인 플라즈마입니다. 그러나 레이저 헤드가 지나간 후에도 표면 위에 불꽃이 머무른다면 즉시 비상 정지를 누르십시오. 만약 그 연기가 완전히 정상적으로 보이는데—방 안의 공기가 조용히 위험해지고 있다면 어떨까요?

완벽하게 절단 가능한 것처럼 보이지만, 병원으로 실려 가게 만드는 가스를 방출할 수 있는 재료들

모든 위험이 눈에 보이는 불꽃으로 자신을 드러내는 것은 아닙니다. 많은 사람들은 어떤 재료가 장비에 맞고 깔끔하게 절단된다면 안전하게 가공할 수 있다고 가정합니다.

그런 가정은 당신을 응급실로 데려갈 수도 있습니다.

아연 코팅 금속을 생각해 보세요. 레이저는 그것을 깨끗하게 표시하며, 발생하는 연기는 무해해 보일 수 있습니다. 그러나 아연이 기화되면 아연 산화물 증기가 생성됩니다. 당신은 그것을 흡입하고, 괜찮다고 느끼며, 잠자리에 듭니다—그러다 몇 시간 후 금속 흄 열로 깨어납니다. 오한, 심한 몸살, 그리고 심각한 독감처럼 느껴지는 깊고 고통스러운 기침이 나타납니다.

“초보자 친화적”이라고 표시된 재료들조차 숨겨진 위험을 가지고 있습니다. 아크릴은 아름답게 절단되지만, 사이안화수소와 포름알데히드를 방출할 수 있습니다—둘 다 배기 시스템이 고장 나면 거의 즉시 눈과 호흡기를 태워버릴 수 있는 강력한 독성물질입니다. “안전한” 천연 가죽 역시 절단될 때 높은 수준의 휘발성 유기 화합물(VOC)을 배출하는 합성 태닝 처리를 포함하고 있는 경우가 많습니다.

새로운 재료를 작업장에 들이기 전에 반드시 안전 데이터 시트(SDS)를 검토하여 그 화학적 조성을 확인하십시오.

ADH 머신툴의 제품 포트폴리오는 100% CNC 기반이며, 레이저 절단, 굽힘, 홈파기, 전단 등 고급 응용 분야를 포괄하기 때문에, 여기서 실용적 옵션을 평가하는 팀을 위해, 커버가 있는 겸용 파이버 레이저 절단기 이것이 다음 단계로 적합한 선택이 될 것이다.

그리고 배기 시스템이 유독 가스를 효과적으로 제거하고 있다면, 이것을 고려해 보세요: 레이저 노즐에서 직접 분출되는 공기가 목재 자체에 어떤 영향을 미치는가?

에어 어시스트와 배기: 공기 흐름이 실시간으로 절단 모서리를 형성하는 방식

공기 압력을 최대치로 올리면 완벽한 해결책이라고 생각하기 쉽습니다. 공기가 많을수록 불이 줄어든다—그렇죠? 연기도 없고, 그을음도 없고, 낭비되는 재료도 없을 테니까요.

꼭 그렇지는 않습니다.

130W CO2 레이저로 소나무 합판을 절단하는 장면을 상상해 보세요. 작업자는 에어 어시스트를 20psi로 높여 완벽하게 깨끗한 모서리를 기대합니다. 강한 압력은 연기를 허니콤 베드 아래로 밀어내지만, 난류가 격자에 부딪혀 반동하면서 기화된 수액을 다시 상단 표면으로 날려 보냅니다. 결과는? 두꺼운 그을음이 쌓여서 몇 시간의 샌딩 작업이 필요하게 됩니다.

공기 흐름은 단순히 화재 억제 수단이 아닙니다. 그것은 절단 가장자리를 실시간으로 형성하는 능동적인 기계적 힘입니다.

불타는 제물: 나는 한 번 정교한 결혼식 초대장을 고급 카드지로 제작하면서 그을림을 방지하려고 에어 어시스트를 최대 압력으로 설정한 적이 있습니다. 강력한 공기 제트는 연기를 제거했을 뿐 아니라 섬세한 종이 절단물을 시트 밖으로 날려 레이저 빔의 경로로 밀어 넣었습니다. 몇 초 만에 50달러 상당의 특수 용지가 혼란스럽고 눈보라 같은 불길 속에서 사라졌습니다.

공기 흐름에는 균형이 필요합니다. 너무 약하면 지나친 그을음을 보게 될 것이고, 너무 강하면 재료를 자체 잔해로 모래 분사하듯 마모시키면서 갠트리를 진동시킵니다.

속도, 출력, 공기를 완벽히 보정했다고 믿을 수 있습니다. 하지만 허니콤 베드에서 나온 완성품의 치수 정확도를 측정해 보면 보통 ±0.1mm 정도에 그칩니다—이는 레이저 빔 자체에 물리적 폭이 있고, 그 폭이 절단 시 재료를 기화시키기 때문입니다.

지금 이렇게 하십시오: 레이저를 발사하지 않은 상태에서 정상적인 절단 압력으로 에어 어시스트를 켜세요. 노즐 바로 아래, 허니콤 베드 위에 손바닥을 평평하게 두세요. 공기가 격자를 통해 곧게 아래로 밀려가며 집중된 기둥처럼 느껴지지 않고 옆으로 격렬하게 튀면, 압력을 줄여서 아래로 집중된 기류처럼 느껴질 때까지 조정하세요.

나쁜 절단을 진단 보고서처럼 읽는 법

디지털 파일은 수학적 정밀도를 약속합니다. 하지만 허니콤 베드에서 나온 부품을 측정해 보면, 올바르게 커프 오프셋을 적용했다면 치수 정확도는 보통 ±0 내로 들어옵니다. 레이저 빔은 추상적인 선이 아니라 물리적 폭을 가지며, 일반적으로 0.1mm에서 0.2mm 사이입니다. 절단 시 기화되어 사라지는 재료를 보정하기 위해 디지털 절단 경로를 빔 폭의 절반만큼 바깥쪽으로 오프셋해야 합니다.

치수가 완벽하더라도, 여전히 그을렸거나 휘었거나 다른 결함이 있는 부품을 꺼내게 될 것입니다. 버리지 마세요. 실패한 절단은 탄소와 녹은 플라스틱으로 작성된 진단 보고서입니다.

절단이 통과되지 않았다: 초점, 속도, 혹은 출력 문제인가?

조각이 떨어지지 않으면 초보자는 본능적으로 출력을 높인다. 멈춰라. 효과적인 문제 해결은 단순한 물리적 원인에서 복잡한 전기적 원인으로 이어지는 체계적인 순서를 따른다.

먼저 초점을 확인하라. 렌즈가 1mm만 높게 위치해도, 빔의 모래시계 형태가 표면에서 넓어져 동일한 에너지가 더 넓은 영역에 퍼지며 완전한 관통을 방해한다. 두 번째로 재료를 점검하라. 예를 들어 합판은 종종 증발이 어려운 진한 접착제가 숨겨져 있어 깨끗한 절단을 방해한다.

초점과 재료가 문제가 아니라면, 기계의 주요 상태를 점검하라. 전류계가 안정적으로 20mA를 가리키는데 절단이 표면만 긁는다면, 설정 오류가 아니라 하드웨어 문제이다. 레이저 튜브는 빛이 꺼지기 훨씬 전에 절단 출력의 대부분을 잃을 수 있다.

그렇다면 약해진 튜브와 기계적 문제를 어떻게 구분할 수 있을까?

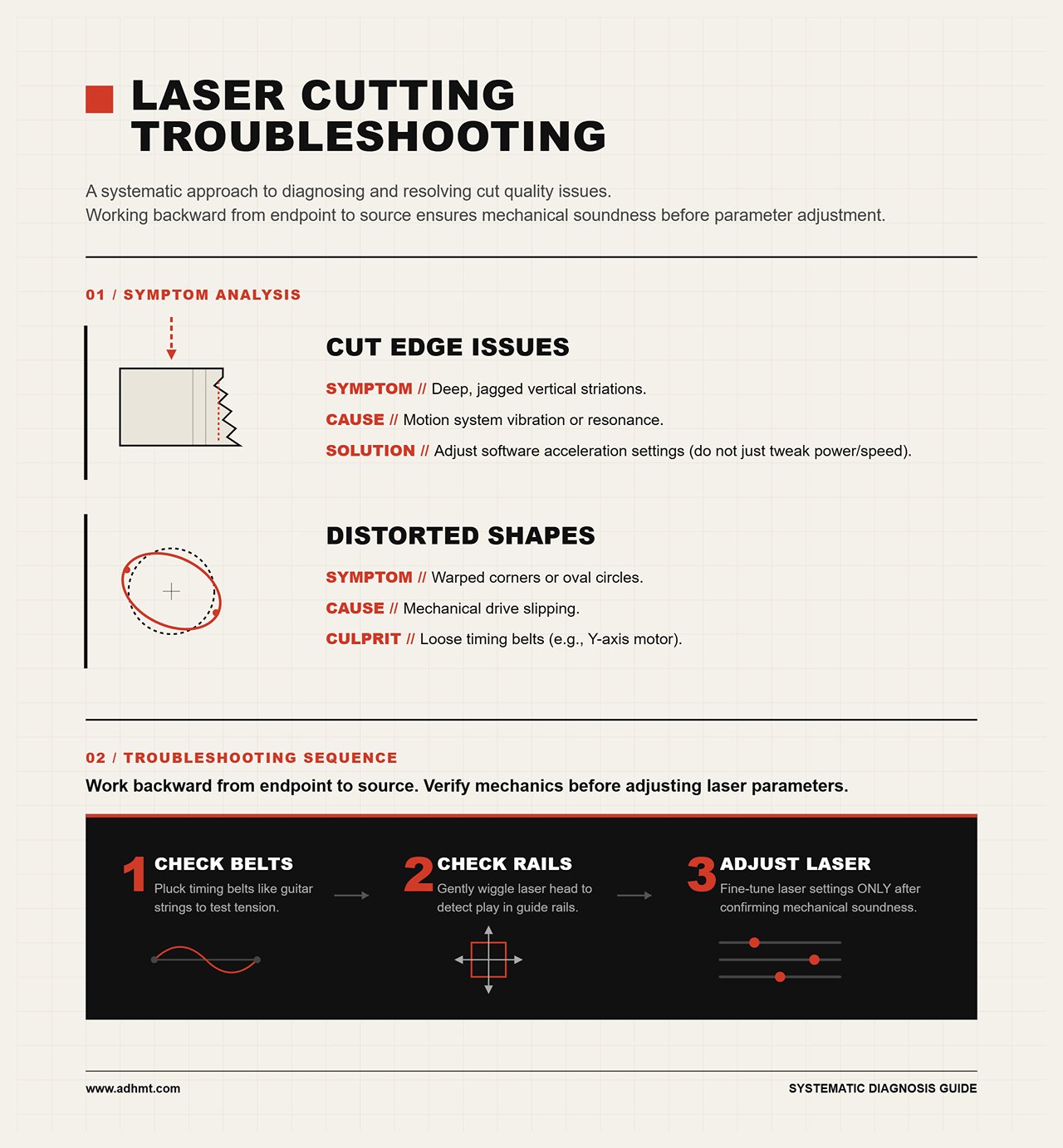

그을린 가장자리 vs 휜 모서리: 근본 원인 파악하기

부품이 떨어지긴 했지만 외관이 엉망이라면, 절단면의 가장자리를 단서로 가득 찬 바코드처럼 취급하라. 절단면을 따라 있는 수직 줄무늬를 살펴보라. 깊고 거친 선은 표면 거칠기가 심함을 의미하며, 이는 흔히 모션 시스템의 진동이나 공진 때문으로 발생한다.

초보자들은 대개 출력이나 속도를 조절해 문제를 해결하려고 한다. 하지만 많은 경우, 소프트웨어에서 가속 설정을 약간 조정하는 것만으로 움직임이 눈에 띄게 매끄러워진다. 그렇다면 휜 모서리나 찌그러진 원형은 어떨까?

그을린 헌정: 나는 완벽한 원형 기어 스프로킷을 절단하려다가 고급 캐스트 아크릴 시트 세 장을 폐기한 적이 있다. 모든 원이 약간 타원형으로 나왔다. 속도와 출력을 미세 조정하며 수 시간을 보내며 플라스틱이 불균등하게 녹는다고 확신했다. 진짜 문제는? Y축 모터의 타이밍 벨트가 느슨했던 것이다. 구동 시스템이 곡선마다 1mm의 일부분씩 미끄러지고 있었다.

기계적 구동 문제가 광학적 문제로 위장할 때는, 논리적인 순서로 문제를 해결해야 한다 — 끝단에서 시작해 원인으로 거꾸로 추적하라. 타이밍 벨트를 기타줄처럼 튕겨 장력을 확인하라. 레이저 헤드를 살짝 흔들어 가이드 레일에 유격이 있는지 점검하라. 모션 시스템이 기계적으로 건전하다고 확인된 후에야 레이저 매개변수를 조정하기 시작해야 한다. 그렇다면 이런 물리적 변수들을 모두 추적하면서 압박감 없이 관리하려면 어떻게 해야 할까?

압박에서 자신감으로: 새 재료마다 반복 가능한 로그 만들기

소프트웨어의 기본 설정 라이브러리만 믿을 수는 없다. 제조사 프로파일은 완벽하게 평평하고 고급 재료를 사용한 온도 조절된 실험실에서 개발된다. 당신의 작업장은 실험실이 아니다. 당신의 합판은 습기를 머금고 있고, 아크릴은 두께가 약간씩 다르며, 작업실 온도는 하루 종일 변한다.

이 제어된 소각 장치를 완벽히 다루기 위해서는 자신만의 재료 로그를 만들어야 한다. 그것은 현실적인 변동성에 대비하는 보험과 같다. 속도와 출력뿐 아니라 초점 높이, 공기 보조 압력, 커프 오프셋, 그리고 환경 온도 등 모든 성공적인 절단의 조건을 기록하라. 이러한 물리적 조건을 문서로 남기면 추측이 사라진다. 그을음 자국도, 탄 자국도, 낭비된 재료도 없다. 조심스럽게 깨끗한 절단을 바라던 불안한 작업자에서, 정밀하고 예측 가능한 도구를 다루는 숙련된 제작자로 거듭난다.
