I. 금속 제조란 무엇인가

금속 제조는 일련의 기계와 도구를 사용하여 금속을 부품으로 가공하는 과정을 포함합니다. 이 과정에는 금속의 절단, 절곡, 용접이 포함됩니다. 부품이 설계된 후에는 레이저 절단기, CNC 프레스 브레이크, 터렛 프레스, 용접기 등의 다양한 기계를 사용하여 가공됩니다. 많은 정밀 판금 가공 공장에서는 이 절곡 단계가 종종 자동화되어 완료됩니다. CNC 프레스 브레이크 성형 일관된 품질과 반복성을 보장하기 위한 공정입니다. 고정밀 절곡 장비를 살펴보려면 당사의 CNC 프레스 브레이크 선택 항목을 확인하여 자세한 사양을 볼 수 있습니다.

이 기계들은 판금 제작 프로젝트에서 소량 부품 생산에 적합합니다. 제조 산업에서 금속 성형 방법에는 주로 절곡, 프레스 가공, 그리고 롤 성형이 포함됩니다. 산업적 맥락에서 절곡과 프레스 가공의 차이에 대해 이해하고자 하는 독자는 다음을 통해 더 알아볼 수 있습니다. 프레스 브레이크 vs 스탬핑: 주요 차이점.

이 글은 이러한 금속 성형 공정의 차이점, 장점, 단점을 소개하는 것을 목표로 합니다. 또한 금속 성형 방법을 선택할 때 고려해야 할 요소들을 강조합니다.

선택된 금속 제조 공정은 필요한 제품의 종류에 따라 달라집니다. 다음은 다양한 금속 제조 방법에 대한 상세한 소개입니다. 먼저 영상을 시청해 봅시다.

II. 롤 포밍이란

롤 성형은 금속 시트나 롤을 특수 도구를 사용해 길이 방향으로 균일한 프로파일로 굽히는 금속 성형 공정입니다. 롤 성형은 시트 금속을 점진적으로 원하는 형태로 굽힙니다. 롤 성형에 사용되는 원재료는 금속 평판이나 금속 롤입니다.

다른 금속 성형 공정과 달리 롤 성형은 금속을 가열하기 위한 고온 장비가 필요 없는 냉간 성형 공정입니다. 롤 성형에서 굽힘 반경은 금속 판의 재질 특성에 의해 결정되며 180도 굽힘이 가능합니다. 이 공정은 복잡한 프로파일에 대해 엄격한 공차를 제공하며, 용접, 레이저 절단 등 2차 가공을 생산 라인에 통합할 수 있습니다.

롤 성형기는 두 가지 유형이 있습니다. 하나는 프로파일을 스핀들과 연결하여 각 특정 구간을 점진적으로 굽히는 단일 작업 롤 성형기이고, 다른 하나는 조작이 쉬워 작업자가 스핀들을 쉽게 제거할 수 있는 표준 롤 성형기입니다. 이 두 가지 외에도 다양한 롤링 도구를 장착할 수 있는 병렬 기계가 있습니다.

2.1 롤 포밍의 장점

롤 성형 기술은 점진적인 금속 성형으로 인해 대량 제조와 복잡한 부품 제조에 이상적입니다. 절곡 공정, 이를 통해 엄격한 공차를 생산할 수 있습니다. 롤 성형으로 제작된 복잡한 프로파일도 매우 표준화되고 정확합니다.

롤 성형은 기계에 의해 소재 길이가 제한되지 않기 때문에 대량 생산에 적합합니다. 금속 판을 말아 기계에 공급하면 스프링백 후 소재의 강도가 향상될 수 있습니다.

롤 성형기는 복잡한 단면과 굽힘을 엄격하고 반복 가능한 공차로 생산할 수 있습니다. 제작된 부품의 크기는 매우 정확하며 표면은 균일하고 윤기가 납니다.

롤 성형은 고강도 금속을 파손 없이 처리할 수 있습니다. 롤 성형으로 제작된 부품 길이에 제한이 없으며, 롤링 기계 도구의 유지비가 낮습니다. 롤 성형은 폐기물이 적고 더 적은 재료로 더 강한 부품을 생산합니다.

보다 자세한 기술 데이터와 사양을 확인하려면 당사의 브로셔 를 다운로드하여 다양한 산업에서의 롤 포밍 기능을 탐색할 수 있습니다.

2.2 롤 포밍의 단점

롤 성형은 복잡한 부품의 대량 생산에 더 적합하며, 소량 생산 시 비용이 높을 수 있습니다. 롤 성형에 사용되는 공구는 복잡하고 비싸며, 공구 교체 시 비용이 추가됩니다. 롤 성형은 부품의 끝부분이 바깥쪽으로 확장될 수 있어 특정 용도에서는 단점이 될 수 있습니다.

2.3 롤 포밍 공정의 주요 단계

코일 적재 및 준비

공정은 일반적으로 강철, 알루미늄 또는 유사한 재질로 만든 금속 코일을 디코일러에 적재하는 것으로 시작됩니다. 이후 스트립을 곧게 펴서 결함을 제거하고 성형 작업을 위한 준비를 합니다.

점진적 성형

각 롤 세트는 스트립을 점차적으로 원하는 최종 프로필로 성형합니다. 이러한 단계적 굽힘은 응력과 변형을 최소화하여 일정한 단면 프로필을 생산합니다.

프로필 교정 및 절단

원하는 형태가 완성되면 성형 과정에서 발생한 편차를 수정하기 위해 프로필을 교정해야 할 수 있습니다. 마지막 단계에서는 절단 프레스를 사용하여 제품을 지정된 길이로 절단하여, 각 부품이 엄격한 규격을 충족하도록 합니다.

2.4 실제 적용 사례

(1) 태양광 산업:

예시: 롤 성형은 태양광 패널을 고정하는 구조 부품을 생산하는 데 사용됩니다. 이러한 부품은 패널이 최대 효율을 위해 올바르게 배치되도록 내구성이 뛰어나고 정밀하게 성형되어야 합니다.

(2) 상업용 식품 저장:

예시: 롤 성형은 상업용 냉장고와 냉동고에 필요한 복잡한 프로필과 정밀한 공차를 만들기 위해 사용됩니다. 이를 통해 저장 장치가 기능적으로 우수하고 외관상도 아름답게 제작됩니다.

(3) 운송 산업:

예시: 롤 성형은 열차 객차와 화물 트레일러에 사용되는 길고 균일한 부품을 제조하는 데 사용됩니다. 이 공정은 이러한 응용 분야에서 필요한 크고 일정한 부품을 생산하는 데 이상적입니다.

III. 금속 스탬핑이란

금속 스탬핑은 대형 톤수의 스탬핑 기계를 사용하여 금속을 성형하는 공정입니다. 이 과정에는 스탬핑, 굽힘, 펀칭, 플랜징, 프레스 작업이 포함됩니다. 맞춤형 도구와 기계를 사용하여 작업물을 원하는 패턴으로 성형합니다. 스탬핑은 부품의 대량 생산에 적합하며, 단순한 부품은 한 번의 스트로크만 필요하지만 복잡한 부품은 여러 번의 스트로크가 필요할 수 있습니다.

3.1 설계 및 금형 준비

스탬핑 공정은 금속을 정확하게 성형하기 위해 설계와 엔지니어링 단계에서 시작됩니다. 이 단계에서는 CAD 또는 CAM 소프트웨어를 사용합니다. 엔지니어는 금속 흐름과 원하는 기능을 지원하기 위해 재료 특성을 고려합니다. 설계에는 정확한 결과를 위한 필수 요소인 금형 제작이 포함됩니다.

3.2 소재 준비

성공적인 스탬핑 공정을 위해 올바른 재료 선택이 중요합니다. 금속 시트나 코일은 강도와 연성, 내식성, 비용과 같은 기계적 특성에 따라 선택됩니다. 재료는 스탬핑 작업과 최종 부품의 용도에 적합해야 합니다. 적절한 준비를 통해 금속이 스탬핑 힘에 잘 반응하고 균열이나 변형이 발생하지 않도록 합니다.

3.3 공급 및 스탬핑 작업

금속 시트나 코일은 자동화된 메커니즘을 사용하여 스탬핑 프레스에 공급되어 성형을 위한 재료가 지속적으로 제공됩니다. 프레스는 금형을 통해 힘을 가하여 금속을 성형합니다. 스탬핑 작업에는 블랭킹(모양 절단), 벤딩(각도나 곡선 생성), 코이닝(세부 사항 추가), 펀칭(구멍이나 절단부 제작)이 포함됩니다. 각 작업은 특정한 공구와 설정이 필요합니다.

3.4 품질 관리

스탬핑 후 품질 관리를 통해 각 부품이 지정된 기준을 충족하는지 확인합니다. 지속적인 모니터링을 통해 치수, 표면 마감, 구조적 완전성을 검사합니다. 신속한 수정은 폐기물을 줄이고 일관된 품질을 유지하며, 이는 자동차 및 항공우주 제조와 같은 정밀 산업에서 매우 중요합니다.

3.5 스탬핑의 장점

스탬핑 작업은 단순하고 사용이 용이하며 비용 효율적입니다. 스탬핑 공정은 빠르며, 작업자에 대한 요구 사항도 높지 않습니다.

3.6 스탬핑의 단점

스탬핑 기계로 제작된 작업물이 길 경우, 공구 자국이 남을 수 있습니다. 스탬핑 후 작업물이 일부 손상을 입을 수 있습니다. 스탬핑은 금속을 공구로 변형시키는 것만 가능하므로, 특정 응용 분야에서는 단점이 될 수 있습니다.

작업물이 서로 다른 길이를 필요로 할 경우, 다른 스탬핑 금형이 필요하며 이는 생산 비용을 증가시킬 수 있습니다. 따라서 스탬핑은 소량 생산에 더 적합합니다.

3.7 실제 적용 사례

(1) 전자 및 전기 산업:

예: 금속 스탬핑은 전자 장치용 커넥터, 단자, 방열판을 생산하는 데 사용됩니다. 이러한 부품은 높은 정밀도와 일관성을 필요로 하며, 금속 스탬핑은 이를 효율적으로 제공합니다.

(2) 의료 및 헬스케어:

예: 의료 산업에서는 금속 스탬핑을 이용해 외과 수술 도구와 체내 삽입 부품을 제조합니다. 정밀성과 멸균 부품 생산 능력은 이 분야에서 매우 중요합니다.

(3) 자동차 산업:

예: 금속 스탬핑은 차량의 차체 패널, 엔진 부품, 브래킷을 제작하는 데 사용됩니다. 이 공정은 높은 생산 속도와 비용 효율적인 제조를 가능하게 하며, 자동차 산업에 필수적입니다.

IV. 프레스 브레이킹이란

프레스 브레이킹 또는 브레이크 포밍은 금속 시트나 판재를 축을 따라 정렬하는 금속 변형 공정입니다. 이는 프레스 브레이크라는 기계 프레스 도구를 사용하여 금속을 펀치와 금형 세트 사이에 고정하여 사전에 설정된 굽힘을 수행함으로써 이루어집니다.

프레스 브레이킹은 상하 금형으로 금속 판을 굽혀 금속 성형을 완성하는 공정입니다. 프레스 브레이킹 공정은 구동 시스템을 통해 금형 굽힘을 반복적으로 수행하는 과정입니다. 프레스 브레이킹의 상부 금형은 각도가 다양하며, 하부 금형은 일반적으로 V자형과 U자형입니다. U자형 굽힘 기술과 그 산업적 활용에 대해 더 알아보려면 읽어보세요. 프레스 브레이크 U-벤딩: 방법 및 활용.

절곡에 영향을 미치는 주요 요인에는 재료의 인장 강도, 정밀도, 금형의 강도, 톤수, 절곡 반경, 스트로크, 백게이지 거리, 속도 등이 있습니다. 이러한 요인들은 판금의 스프링백 및 최종 형상의 정확도에 영향을 미칩니다. 스탬핑과 마찬가지로 프레스 브레이킹은 긴 부품을 제조할 수 없습니다. 고성능 절곡 솔루션을 확인하려면 당사의 탠덤 프레스 브레이크 대형 및 정밀 부품을 위해 설계된 시스템.

4.1 프레스 브레이킹의 장점

프레스 브레이킹 공정의 효율성은 매우 높지만, 일반적으로 작고 짧은 가공물만 처리할 수 있습니다. 프레스 브레이크의 조작과 설정은 더 편리합니다. 다양한 절곡 형태와 각도를 위해 상형 또는 하형만 교체하면 됩니다. 롤 성형 및 스탬핑과 비교했을 때, 프레스 브레이킹은 비용이 낮고 효율이 높습니다. 당사의 첨단 기술에 대해 더 알아보세요. CNC 프레스 브레이크 정밀성과 자동화를 위해 설계된 모델.

4.2 프레스 브레이킹의 단점

프레스 브레이킹의 공차는 롤 포밍만큼 엄격하지 않기 때문에 최종 프로파일의 정밀도가 충분히 높지 않을 수 있습니다. 프로파일의 외관과 정밀도는 사용되는 소재의 정밀도와 제조 방법에 더 크게 의존합니다.

프레스 브레이킹은 소량 배치의 작은 작업물 제조에 적합합니다. 프레스 브레이크의 길이는 제한되어 있으며, 본체를 넘어서는 금속을 굽힐 수 없습니다. 또한 프레스 브레이킹은 반복적인 조정이 필요하며 롤 포밍 서비스보다 더 많은 단계가 포함됩니다.

프레스 브레이킹은 부품 제조의 첫 단계일 뿐이며 복잡한 기능을 가진 제품을 만들 수 없습니다. 프레스 브레이킹의 작업 과정은 작업자에게 더 높은 요구 사항을 부과합니다. 작업 과정에는 다음과 같은 다양한 굽힘 방식이 포함됩니다. 에어 벤딩, 바텀 벤딩, 그리고 코이닝.

4.3 프레스 브레이크 성형 단계별 가이드

준비 및 설정

재료 준비

성공적인 금속 성형을 위해서는 적절한 준비가 필수적입니다. 프레스 브레이킹 재료는 프레스 브레이크에 투입되기 전에 분할, 시트화, 길이 절단이 되어야 합니다. 일반적인 선택에는 강철, 알루미늄, 스테인리스 강이 포함됩니다. 성형 과정에 영향을 줄 수 있는 이물질이나 오염물을 제거하기 위해 시트를 철저히 청소해야 합니다.

기계 설정

펀치와 다이를 프레스 브레이크 기계에 설치합니다. 이러한 도구가 정렬되고 견고하게 설치되었는지 확인합니다. 프로젝트 사양에 따라 힘과 백 게이지 위치 등 기계 설정을 구성합니다.

재료와 도구 정렬

시트 금속을 프레스 브레이크 베드에 놓고, 정확한 굽힘 위치를 위해 백 게이지와 정밀하게 맞춥니다. 원하는 굽힘 반경과 각도에 맞게 다이와 펀치가 올바르게 정렬되었는지 확인합니다. 재료와 도구 모두의 올바른 정렬은 정밀한 결과를 얻는 데 필수적입니다.

성형 작업

클램핑

금속 시트를 펀치와 다이 사이에 고정하여 클램핑함으로써 굽힘 과정 중에 움직임이 없도록 합니다.

기계 작동 및 굽힘

프레스 브레이크를 작동시켜 펀치로 금속 시트를 다이에 눌러 원하는 굽힘을 만듭니다. 공정을 모니터링하고 압력과 각도를 필요에 따라 조정하여 굽힘이 프로젝트 사양에 맞도록 합니다.

해제

굽힘이 완료되면 램이 후퇴하여 안전하게 굽힌 금속을 기계에서 제거할 수 있습니다.

매개변수 조정

성형 과정 전반에 걸쳐 초기 굽힘에 대한 재료의 반응에 따라 램 압력이나 백 게이지 위치와 같은 매개변수를 조정합니다. 신중한 조정과 지속적인 모니터링은 고품질 결과를 얻는 데 필수적입니다.

4.4 실용적인 적용 사례

(1) 자동차 산업:

예시: 프레스 브레이크는 브래킷, 섀시, 구조 부품 등 다양한 자동차 부품 제조에 널리 사용됩니다. 예를 들어, 시트 메탈의 정밀한 굽힘은 차량의 차체 패널과 프레임을 제작하는 데 중요하며, 안전성과 심미성을 모두 보장합니다.

(2) 항공우주 산업:

예시: 항공우주 분야에서는 프레스 브레이크를 사용하여 알루미늄과 티타늄 합금과 같은 재료를 비행기 날개와 동체 형상으로 성형합니다. 이 과정은 항공기의 엄격한 공기역학 및 구조적 사양을 충족하도록 보장합니다.

(3) 건설 산업:

예시: 프레스 브레이크는 빔과 기둥과 같은 건물의 구조 부품 제작에 사용됩니다. 이러한 부품은 건설 프로젝트의 구조적 완전성과 안정성에 필수적입니다.

롤 성형 vs 프레스 브레이킹 및 스탬핑 비교표

참고: 프레스 브레이킹과 롤 포밍은 평판 압연 강철이나 고강도 저합금강(HSLA)과 같은 가벼운 소재를 성형할 수 있습니다.

Ⅴ. 의사결정 핵심: 공정 선택을 위한 다차원 평가 프레임워크

모든 제조 원칙이 분석된 후, 결국 경영진의 책상 위에 놓이는 것은 종종 단순한 엑셀 시트입니다. 이 장에서는 순수한 엔지니어링 분석을 넘어 다음을 구축합니다. 의사결정 지능 시스템 재무 모델링, 기하학적 제약, 공급망 회복력을 통합합니다. 이는 “경험 기반 직관”과 “스프레드시트 논리” 사이의 간극을 메우며, COO와 수석 엔지니어에게 데이터 기반의 방어 가능한 공정 선택 근거를 제공합니다.

5.1 경제적 임계값 분석 (ROI & BEP)

재무 모델링에서 단일 “가공 비용”은 매우 오해의 소지가 있습니다. 정확한 손익분기점(BEP)을 결정하기 위해 우리는 다음에 의존해야 합니다. TCO(총소유비용), 특히 숨겨진 비용이 초래하는 조용한 잠식에 주의를 기울여야 합니다.

1. 생산량 임계값 모델

• < 500대/년: 프레스 브레이킹의 확고한 영역. 이 범위에서는 금형 감가상각이 핵심 제약입니다. 부품당 인건비가 비교적 높더라도, 프레스 브레이킹의 “금형 비용 제로” 장점은 하드 금형의 $15,000+ 초기 비용을 쉽게 상쇄합니다. 여기서 최적의 전략은 높은 한계 비용을 감수하는 대신 막대한 매몰 비용을 피하는 것.
• 5,000–15,000대/년: 제조의 “죽음의 계곡.” 이것은 가장 고통스러운 의사결정 구간입니다: 프레스 브레이킹은 노동 및 사이클 타임을 급격히 증가시키고, 점진적 스탬핑 금형은 금형 투자비를 정당화하기엔 너무 낮은 생산량을 요구합니다.
  • 돌파 전략: 도입 단일 단계 금형 또는 소프트 툴링 롤 포밍. 표준화된 금형 프레임이나 모듈식 롤러 세트를 활용하면 금형 투자비를 기존 비용의 20~30%로 줄일 수 있어, 이 난처한 중간 지대를 안전하게 통과할 수 있습니다.
• > 연간 50,000개: 스탬핑 vs. 롤 포밍의 결정적 단계. 이 규모에서는 프레스 브레이킹이 더 이상 경쟁력이 없습니다. 결정적인 요소는 부품 길이입니다: 1.5미터보다 긴 부품의 경우 롤 포밍이 확실한 효율 우위를 제공합니다. 이러한 부품을 스탬핑하려면 감가상각이 매우 높은 장베드 프레스가 필요하지만, 롤 포밍은 길이에 관계없이 일정한 라인 속도를 유지합니다.

2. 숨겨진 스크랩 비용: 조용한 이익 파괴자

• 스탬핑의 아킬레스건: 스켈레톤 스크랩 은 재무 보고서에서 종종 간과되는 주요 비용 소모원입니다. 연속 공급을 보장하기 위해 스탬핑은 캐리어 스트립과 연결 브리지를 유지해야 하며, 일반적으로 60~75% 소재 수율. 만 달성합니다. 즉, 매 톤의 강철을 구매할 때 약 300kg이 저가 스크랩으로 판매됩니다.
• 롤 포밍의 장점: 넷-쉐이프 성형 은 최소한의 시동 트림 외에는 거의 폐기물이 발생하지 않습니다. 소재 활용률은 97~99.5%에 달합니다.. 원자재 가격이 높은 시기—특히 구리, 알루미늄 또는 스테인리스강의 경우—에는 재료 효율성만으로도 전체 설비 투자비를 상쇄할 수 있다.

5.2 기술적 실현 가능성과 기하학적 제약 매트릭스

주어진 설계에 부적합한 공정을 사용하는 것은 ECO(Engineering Change Order, 설계 변경 명령) 악몽의 첫걸음이다. 기술적 위험을 완화하기 위해서는 명확한 레드라인 매트릭스가 필수적이다.

5.3 생산 민첩성과 공급망 고려사항

VUCA(변동성, 불확실성, 복잡성, 모호성) 시대에는 공급망 회복력이 단위 비용 이점보다 더 큰 가치를 지니는 경우가 많다.

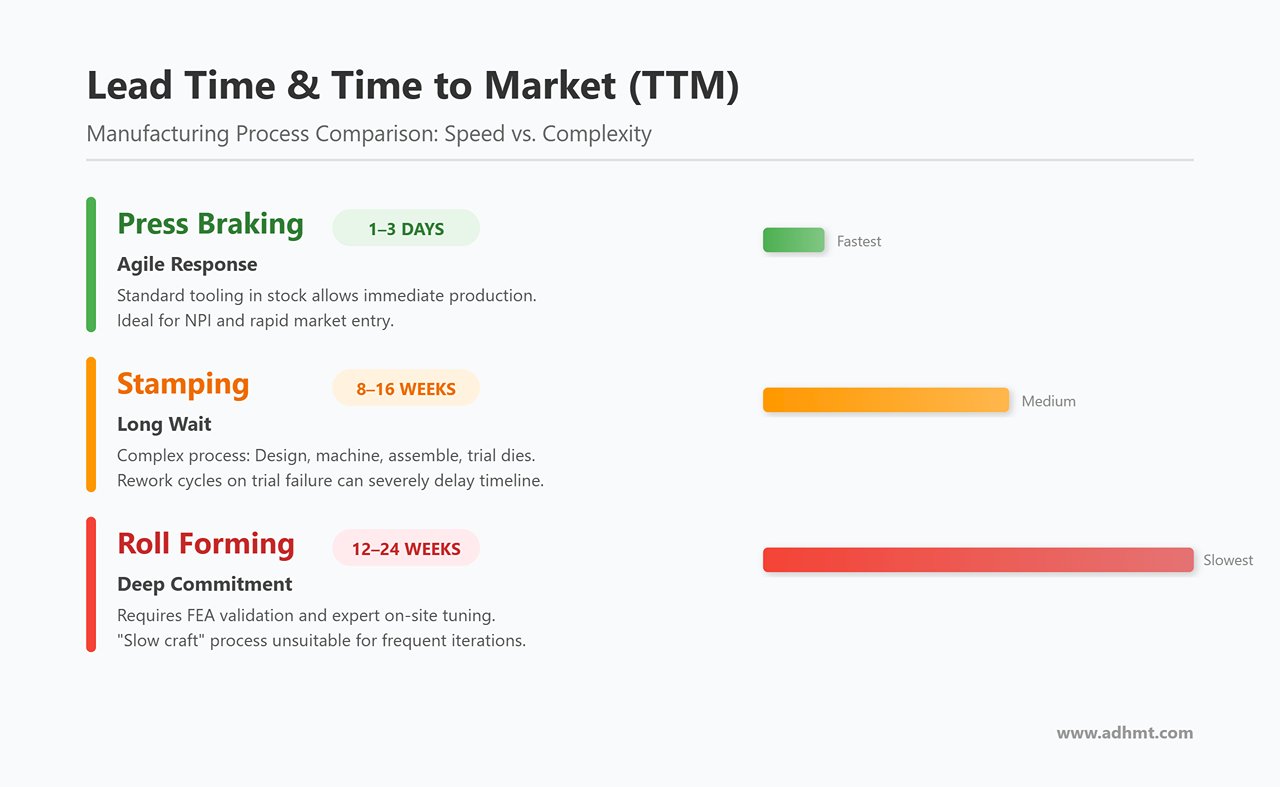

1. 리드 타임과 시장 출시 시간(TTM)

• 프레스 브레이킹 = 민첩한 대응 (1–3일): 표준 금형이 재고로 구비되어 있으므로, 도면이 접수되는 즉시 생산을 시작할 수 있습니다. 신제품 도입(NPI) 단계에서 빠른 시장 진입을 위한 최적의 선택입니다.
• 스탬핑 = 긴 대기 시간 (8–16주): 프로그레시브 다이의 설계, 가공, 조립, 시험은 복잡한 시스템 프로세스입니다. 시험 실패가 발생하면 재작업 주기로 인해 프로젝트 일정이 심각하게 지연될 수 있습니다.
• 롤 포밍 = 깊은 헌신 (12–24주): 롤 설계는 반복적인 FEA 검증이 필요하며, 현장 조정은 숙련된 기술자의 전문성에 크게 의존합니다. ’느리지만 정교한 결과“를 만드는 공정으로, 설계 변경이 잦은 프로젝트에는 적합하지 않습니다.

2. 재고 전략과 현금 흐름

스탬핑이나 롤 포밍을 선택한다는 것은 본질적으로 높은 MOQ(최소 주문 수량). 을 수용한다는 의미입니다. 비용이 많이 드는 셋업 및 금형 교체 작업을 상각하기 위해, 각 생산 런은 일반적으로 수천 개의 부품을 필요로 하며, 이는 재고에 자본이 묶이게 됩니다. 반면, 프레스 브레이킹은 자연스럽게 재고 및 현금 흐름 최적화 단품 흐름 생산을 지원하여 재고 보유 비용을 획기적으로 줄입니다.

💡 궁극적인 의사결정 인사이트: 다음과 같은 동적 수명주기 전환 메커니즘. 을 구현하십시오. 초기 R&D 단계(EVT/DVT)에서는 프레스 브레이킹 또는 레이저 커팅 을 사용하여 설계를 검증하고, 조기 금형 제작을 피하십시오. 제품이 설계가 고정된 상태(90% 이상)로 파일럿 생산(PVT)에 진입하면 소프트 금형. 으로 전환하십시오. 연간 수요가 5만 개를 초과하고 예상 수명주기가 2년을 넘는 경우에만 프로그레시브 스탬핑 또는 롤 포밍으로 전환해야 합니다. 실행되다.

Ⅵ. 실무 속의 엔지니어링: DFM 설계 지침과 품질 관리

이전 장에서는 “어떻게 선택할 것인가”라는 전략적 질문을 다루었다. 이번 장에서는 실행—즉, 그 선택을 현장 작업에서 어떻게 실현할 것인가에 대해 깊이 들어간다. 설계 도면이 생산에 도달하면, 훌륭한 설계와 참담한 설계의 차이는 창의성보다 물리 법칙을 존중하는지 여부에 달려 있는 경우가 많다. 시험 과정에서 금형을 끝없이 재작업하는 대신, 위험을 조기에 완화하는 것이 훨씬 효과적이다. 제조를 위한 설계(DFM). 이 절에서는 “소방수”와 “품질 관리자”라는 두 가지 관점에서 접근하여, 매개변수 공식, 결함 지도, 그리고 2025년의 지능형 품질 시스템에 대한 통찰을 포함한 실용적인 DFM 및 품질 관리 가이드를 제시한다.

6.1 제조를 위한 설계(DFM) — 황금 규칙

제조의 진실은 이렇다: 설계는 단순히 그려지는 것이 아니라 계산되는 것이다. 물리 원리를 거스르는 도면은 필연적으로 높은 불량률과 값비싼 공구 유지비로 이어진다.

1. 프레스 브레이킹: 기하학을 고려한 방어적 설계

프레스 브레이킹을 위한 DFM의 핵심은 관리에 있다 의 게임입니다. 실제로 직면하는 것은 기계의 기계적 한계가 아니라 물리적 공간이 부여하는 한계입니다. 과 변형에.

• 최소 플랜지 길이: 이것은 흔한 초보자 실수다. 절곡 시, 시트는 반드시 하부 금형 V-오프닝의 양쪽 어깨에 안정적으로 놓여야 한다.
  • 경험 법칙: Lmin ≈ 0.7 × V (여기서 V는 하부 금형 오프닝이며, 일반적으로 6T–8T).
  • 결과: 플랜지가 이 한계보다 짧으면 부품이 V-오프닝 안으로 미끄러져 들어가 제대로 성형할 수 없게 되며, 부품이 튀어나오거나 공구가 손상될 수 있다.
• 홀-절곡 거리: 홀을 절곡선에 너무 가깝게 배치하면 인장 응력이 홀을 타원형으로 늘린다.
  • 안전 구역: Dmin ≥ 2.5 × T + R (T = 시트 두께; R = 내측 반경).
  • 실무 팁: 간격 확보가 불가능하다면, 절곡과 홀 사이에 응력 해소 절단 를 추가하여 응력 전달을 차단한다.
• 재료와 최소 반경: R = 0인 상태에서 고강도 알루미늄을 절대 구부리려고 시도하지 마십시오.
  • 연강의 경우 Rmin ≥ T이면 안전하며, 7075-T6와 같은 경합금이나 고강도 강재의 경우 Rmin ≥ 3T–4T를 사용하십시오. 그렇지 않으면 외부 표면에 미세 균열이 발생하여 결국 피로 파손으로 이어집니다.

2. 프레스 가공: 공구 수명과 재료 흐름의 균형

프레스 가공을 위한 DFM의 핵심은 전단 및 재료 흐름의 물리적 한계를 이해하는 것입니다.

• 절단 간극: 프레스 가공 품질의 핵심.
  • 가이드라인: 연강의 경우 판 두께의 8–10%로 간극을 설정하고, 경강이나 스테인리스강의 경우 12–15%로 설정하십시오.
  • 주의사항: 간극이 너무 작으면 연마 구간이 길어지지만 날카로운 버와 빠른 공구 마모가 발생하고, 간극이 너무 크면 과도한 말림과 찢김 버가 발생합니다.
• 딥 드로잉 반경: 펀치 바닥 반경이 성공과 실패를 좌우합니다.
  • Rpunch < 3T이면 펀치가 무딘 칼처럼 작용하여 드로잉이 완료되기 전에 블랭크를 절단합니다. 이상적으로는 넉넉한 반경을 사용하고, 이후 재성형 공정을 통해 더 작은 반경을 정밀하게 다듬는 것이 좋습니다.

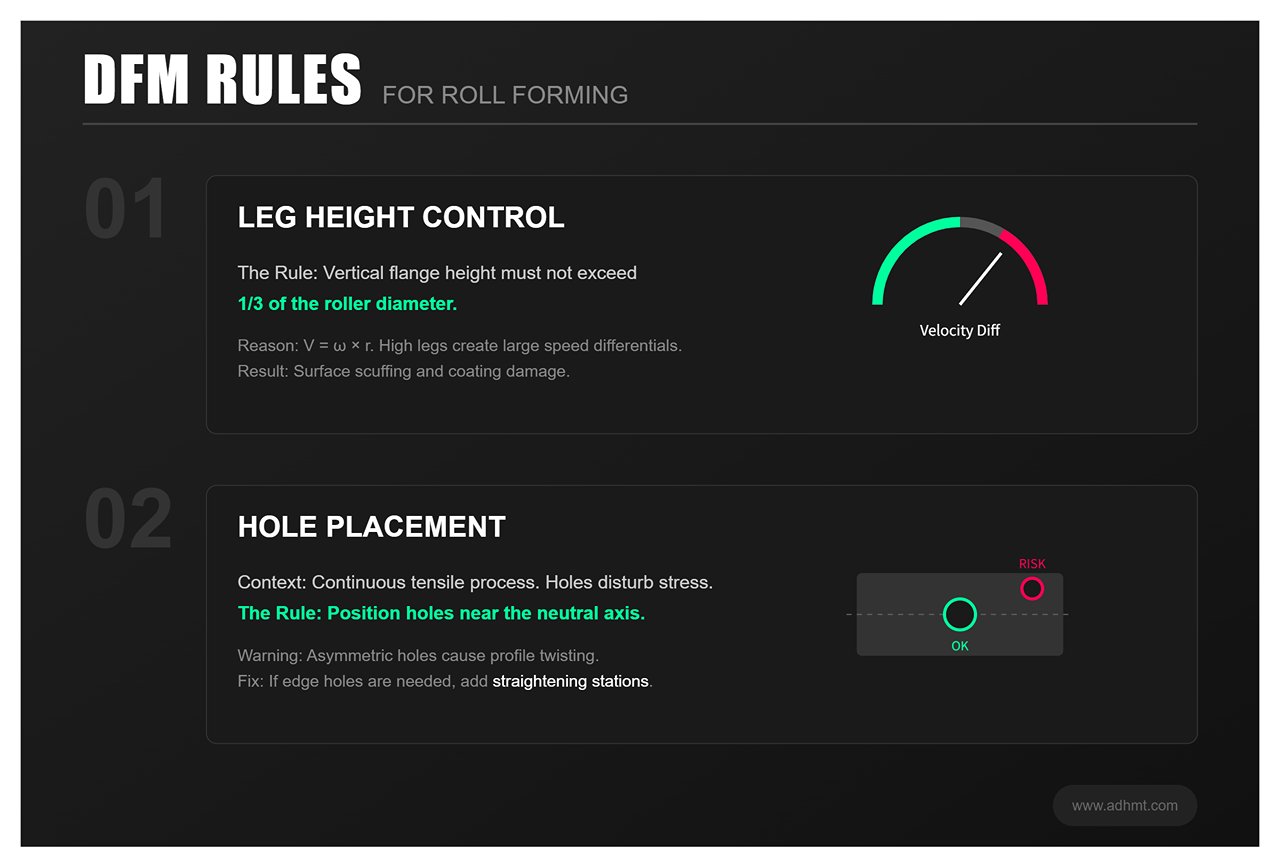

3. 롤 성형: 연속 성형에서 라인 속도 관리

롤 성형에서 DFM의 초점은 종방향 응력과 속도 차이를 제어하는 것입니다.

• 플랜지 높이 제한: 수직 플랜지 높이는 롤러 직경의 1/3을 초과해서는 안 됩니다.
  • 원리: 선속도(V = ω × r)는 롤러 뿌리와 끝에서 다르기 때문에, 플랜지 높이가 과도하면 큰 속도 차이가 발생하여 표면 긁힘과 코팅 손상을 유발합니다.
• 맹공 및 비대칭 형상 피하기: 롤 성형은 연속적인 인장 공정입니다. 사전 타공된 구멍은 국부 응력 분포를 방해하고 단면 비틀림을 유발할 수 있습니다.
  • 규칙: 가능하면 중립축 근처에 구멍을 배치하십시오. 가장자리 구멍이 불가피한 경우, 하류에 추가 교정 스테이션을 배치하십시오.

6.2 코어 결함 진단 및 근본 원인 분석

생산 라인이 멈추고 불량품이 쌓일 때, 엔지니어는 “결함 지문”을 사용하여 체계적으로 문제를 추적하고 신속하게 근본 원인을 찾아야 합니다.

1. 스프링백 제어: 세 가지 공정의 뚜렷한 특성

스프링백은 성형 방법에 따라 다르게 나타납니다:

• 프레스 브레이킹: 나타나는 형태 각도 편차.
  • 대책: 이는 단일 탄성 복원입니다. 프레스 브레이크의 각도 데이터베이스를 사용하여 Y축 깊이를 조정하거나 LDS 레이저 센서를 통해 실시간 보정을 적용하십시오.
• 롤 성형: 나타나는 형태 휘어짐 또는 비틀림.
  • 대책: 이는 누적된 응력 해제에서 발생합니다. 최종 교정 롤만 조정하지 말고, 초기 스탠드에서 과도한 압착으로 인해 길이 방향의 불균일한 신장이 발생했는지 확인하십시오. 비틀림을 수정하려면 터크스 헤드 유닛을 조정하거나, 재료 끌림을 방지하기 위해 입구에서 윤활을 강화하십시오.
• 스탬핑: 나타나는 형태 측벽 말림.
  • 대책: 이는 잔류 토크로 인해 발생합니다. 단순히 프레스 힘을 높이는 것으로는 해결되지 않으며, 대신 드로 비드 를 사용하여 공급 저항을 높이거나 역 드로 기법을 적용하여 하사점에서 재료를 완전히 소성화시켜 탄성 기억을 제거하십시오.

2. 결함 “지문” 식별

• 끝 플레어: 롤포밍 특유의 결함. 절단 후, 프로파일 양 끝이 꽃잎처럼 바깥쪽으로 벌어진다.
  • 근본 원인: 과도한 길이 방향 섬유 신장.
  • 해결책: 다음을 채택하여 플라워 패턴 수정 W-성형 방식— 먼저 역굽힘 후 순방향 성형하여, 반대 응력을 통해 벌어지는 경향을 상쇄.
• 주름 발생: 딥드로잉 결함.
  • 근본 원인: 플랜지 영역에서 바인더 힘이 부족하여 소재 흐름이 제어되지 않고 접선 방향 불안정이 발생.
  • 해결책: 바인더 압력을 높이거나 질소 스프링으로 업그레이드하여 보다 일정한 압력 곡선을 확보.
• 다이 자국: 프레스 브레이킹 결함.
  • 근본 원인: V-다이 어깨 부분에서 금속 직접 마찰 발생.
  • 해결책: 더 큰 반경의 하부 다이를 사용하거나 우레탄 필름 를 삽입하여 자국 없는 벤딩 구현.

6.3 품질 보증 시스템: “사후 검사”에서 “실시간 진단”으로”

2025년까지 품질 관리 기준은 버니어 캘리퍼스를 이용한 사후 검사를 더 이상 허용하지 않는다. 진정한 품질은 제조 공정 안에서 직접 구축되어야 한다.

1. 공정 중 모니터링

• 스탬핑: 금형 보호 센서
  • 압전 또는 광전 센서를 금형 내 주요 위치에 내장하여 스크랩 배출과 스트립 정렬을 모니터링한다. 이중 시트 공급과 같은 이상이 감지되면, 시스템은 0.01초 이내에 비상 정지를 실행할 수 있다., 수십만 달러에 달하는 금형의 치명적인 손상을 방지합니다.
• 롤 포밍: 레이저 프로파일러
  • Profile360과 같은 시스템은 CT 스캔과 유사하게 프로파일의 실시간 단면 스캔을 생성합니다. 반경 변화나 개방각 편차가 감지되면, 시스템은 경고를 발하거나 폐루프 제어를 통해 롤 간격을 자동으로 조정합니다.
• 프레스 브레이크: LDS(레이저 감지 시스템)
  • 램이 하강하는 동안, 레이저가 스프링백 후의 실제 굽힘 각도를 실시간으로 측정하고, 데이터를 CNC 시스템에 피드백하여 자동 2차 보정을 수행합니다. 이를 통해 “첫 공정 합격” 품질을 달성하고 시험 굽힘 및 스크랩을 제거할 수 있습니다.

2. 통계적 관리 전략: FAI vs. CPK

• 절곡: 가장 적합한 경우 FAI(최초품 검사).
  • 굽힘 정확도는 작업자의 숙련도와 기계 상태에 크게 의존합니다. 최초 제품이 검사를 통과하면, 작업자가 주의를 기울이고 백 게이지가 고정되어 있는 한 품질은 안정적으로 유지되는 경향이 있습니다.
• 스탬핑/롤 포밍: 엄격히 시행해야 함 CPK(공정 능력 지수).
  • 연속 고속 생산에서는 100% 검사가 비현실적입니다. 대신, (예: 1,000개당 5개) 샘플링 검사를 실시하여 치수 데이터의 정규 분포를 작성해야 합니다.
  • 주의 사항: 공급업체가 “우리는 CPK가 필요 없습니다. 전수 수동 검사를 합니다.”라고 주장한다면, 이는 경고 신호로 간주해야 합니다. 대량 생산에서는 수동 검사로 결함의 15% 이상을 놓칠 수 있습니다. CPK가 1.33 미만이면 공정이 불안정함을 나타냅니다, 즉 전수 검사는 단지 불량한 금형 설계를 보완하는 것에 불과합니다. 안정적이고 능력 있는 공정만이 진정으로 지속적인 품질을 보장합니다.

Ⅶ. 고급 최적화: 하이브리드 공정과 미래 동향

각 개별 공정이 물리적 한계까지 도달하면, 더 이상의 효율 향상은 더 빠른 램이나 더 단단한 금형에서 나오는 것이 아니라 공정 간의 “고립’을 깨는 데서 나옵니다. 미래의 공장은 고립된 작업대의 집합이 아니라 상호 보완적인 기술이 연결된 생태계가 될 것입니다. 이 장에서는 하이브리드 전략과 디지털 역량 강화가 어떻게 회복력과 적응성을 내재한 제조 시스템을 만들 수 있는지 살펴봅니다.

7.1 하이브리드 제조 전략: 비용과 효율성의 경계를 재정의하다

전통적으로 굽힘, 스탬핑, 롤 포밍은 상호 배타적인 방법으로 취급되었습니다. 그러나 선도적인 제조업체들은 이러한 경계를 허물고, 비용과 처리량 간의 격차를 메우는 하이브리드 작업 흐름을 만들어내고 있습니다.

• 스탬핑 블랭크 + 자동 절곡(프레스 브레이크)
  • 사용 사례: 연간 10,000~30,000대 규모의 복잡하고 불규칙한 인클로저.
  • 전략적 논리: 순수 레이저 절단은 일일 생산 요구에 비해 너무 느리고, 완전한 프로그레시브 다이 투자(>$50,000)는 잦은 설계 변경 상황에서 과도하고 위험함.
  • 해결책: 저비용 블랭킹 다이 를 개발하여 외곽과 구멍을 즉시 성형한 후, 시트 팔로워 시스템 을 이용한 로봇 절곡으로 3D 형상을 구현. 이 접근법은 금형 투자비를 70% 절감하면서도 설계 변경에 대응할 수 있는 유연성을 유지함.
• 롤 포밍 + 인라인 통합
  • 사용 사례: 태양광 설치 브래킷, 창고 기둥, 자동차 범퍼 빔.
  • 전략적 논리: 반제품 취급에서 발생하는 숨은 낭비를 제거. 전통적으로 롤 포밍 후 오프라인 펀칭이나 용접을 수행하여 재고 증가와 위치 오차가 발생함.
  • 해결책: 수명 주기 기반 비용 분석 모델 완전 통합 생산 라인. 롤 투입 전 고속 서보 프레스를 추가하여 사전 펀칭을 수행하고, 출구에서 인라인 레이저 용접 또는 플라잉 컷오프를 적용. 예를 들어, 한 로봇 레일 라인은 분당 120미터 속도로 마이크론 수준의 펀칭과 폐단면 용접을 동기화하여, 기존에 세 개의 별도 작업장이 필요했던 공정을 하나의 연속 공정으로 압축함.
• 소프트에서 하드 툴링 전환
  • NPI / 시제품 단계(1~500대): 금형 비용 없이 설계를 검증하기 위해 레이저 절단과 CNC 절곡을 결합한 완전 디지털 제조.
  • 램프업 단계(500~5,000대): 소프트 툴링 스탬핑. 중요한 구멍이나 윤곽에는 간단한 인서트를 사용하는 모듈식 금형 베이스를 사용하고, 다른 기능은 절곡을 통해 마무리하십시오. 이는 처리량을 높일 뿐만 아니라 스탬핑 파라미터를 조기에 검증할 수 있게 해줍니다.
  • 대량 생산 단계 (>50,000개 단위): 설계가 확정되면 완전 경질의 연속 금형을 도입하여 대규모에서의 자본 위험을 최소화합니다.

7.2 인공지능과 인더스트리 4.0 진화: “경험 기반”에서 “데이터 기반”으로”

여전히 “귀로 조율”하는 베테랑에 의존하는 공장이라면 이미 한 세대 뒤처진 것입니다. 인더스트리 4.0의 본질은 단순히 기계를 움직이는 것이 아니라, 기계가 생각하고, 예측하며, 적응하도록 가르치는 데 있습니다.

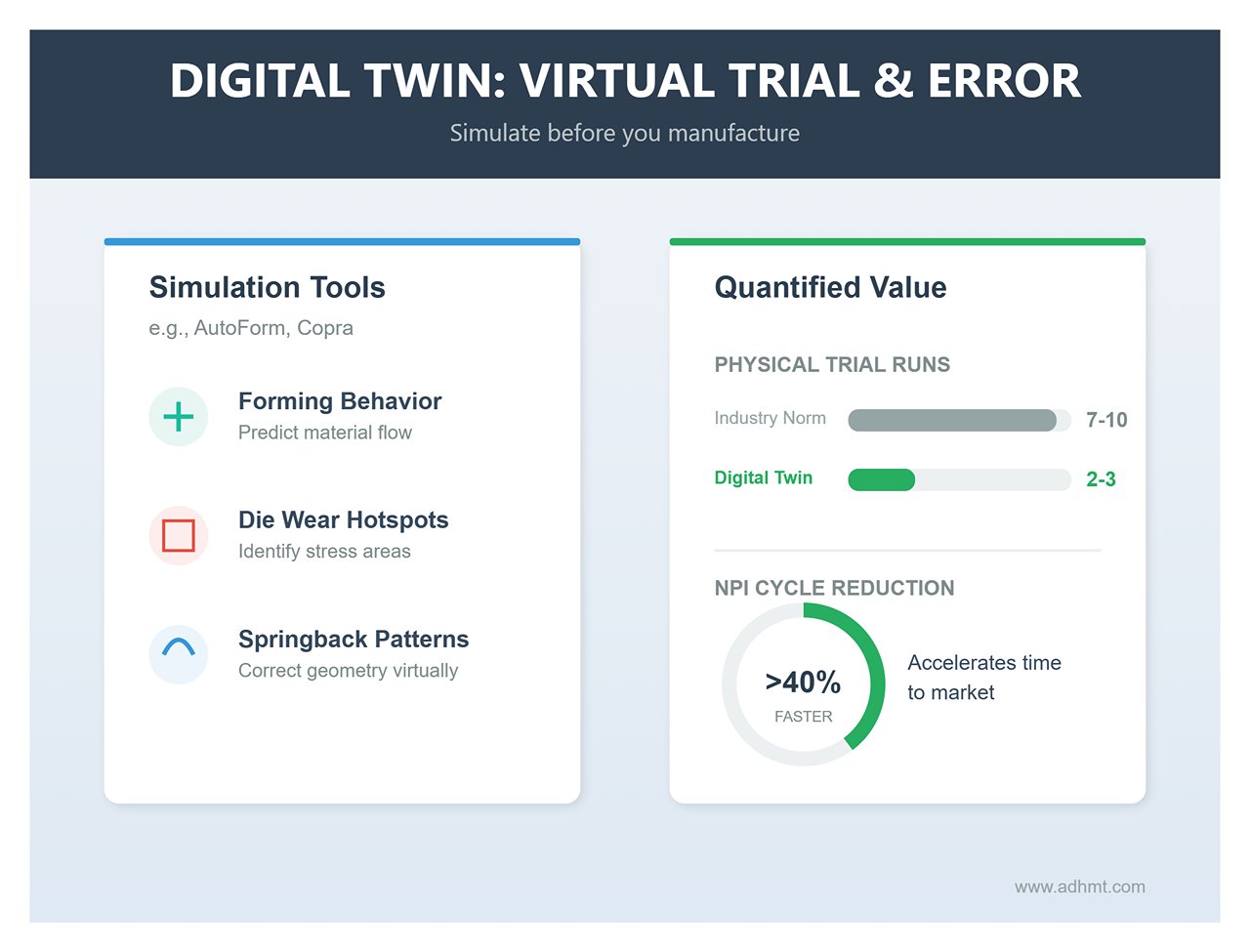

• 디지털 트윈: 가상 시행착오
  • 첫 번째 시트를 절단하기 전에 AutoForm이나 Copra와 같은 고급 시뮬레이션 도구를 사용하여 “만 번째 부품”까지 가상으로 가공해, 성형 거동뿐만 아니라 금형 마모 집중 구역 과 스프링백 패턴.
  • 정량적 가치: 물리적 시제품 시험 횟수를 업계 표준인 7~10회에서 2~3회로 줄여, NPI 주기를 40% 이상 단축합니다.

• 자동화 통합 및 협동 로봇(코봇)
• 자동 공구 교환기 (ATC): 다품종 소량 생산을 위한 궁극의 솔루션. Amada나 Trumpf와 같은 프리미엄 절곡기는 이제 완전 자동화된 공구 라이브러리를 갖추고 있어 복잡한 공구 설정을 2분 이내에 완료할 수 있습니다. 이는 공구를 찾고, 설치하고, 보정하는 데 소요되는 비생산 시간을 완전히 제거하여 전체 설비 효율(OEE)을 40%에서 80%로 향상시킵니다.
• 인간–로봇 협업: 협동 로봇은 더 이상 안전 케이지를 필요로 하지 않습니다. 무겁고 반복적인 판재 취급과 후속 절곡 작업을 처리하여 작업자가 품질 검사와 공정 최적화에 집중할 수 있도록 합니다.
• 폐루프 적응 제어
• 기계는 더 이상 명령을 맹목적으로 실행하는 존재가 아닙니다. 최신 롤 성형 라인은 단면 레이저 스캐너를 사용하여 프로파일 치수 편차를 지속적으로 모니터링하고 롤러 간격을 자동으로 조정합니다. 서보 프레스는 재료 두께 변화를 감지하기 위해 톤수 곡선을 추적하며, 하사점 위치를 자동으로 미세 조정하여 진정한 “작동 중 품질 관리”를 구현합니다.”

7.3 지속 가능한 제조와 친환경 트렌드

탄소 중립 의제 하에서, 친환경 제조는 기업 홍보 구호에서 벗어나 규제 준수 비용 관리와 경쟁 우위의 실질적인 원천으로 발전했습니다.

• 에너지 효율 혁명: 서보 기술의 승리
• 전통적인 유압 프레스는 악명 높은 전력 소모 장치로, 유휴 상태에서도 펌프가 계속 작동합니다. 서보 구동 기술 은 슬라이드가 정지해 있을 때 전력을 전혀 소비하지 않는 진정한 “수요 기반 에너지”를 가능하게 합니다. 이는 전체 에너지 소비를 40–60% 절감하면서 유압 오일 누출 및 폐기와 관련된 환경적 위험을 제거합니다.
• 재료 순환성: 근접 순형 제조
• 스크랩은 비용과 같다: 프레스 가공 공정에서 스켈레톤 스크랩은 재료 낭비의 주요 원인입니다.
• 그린 어드밴티지: 약 100%의 재료 활용률을 자랑하는 롤 포밍은 가장 친환경적인 금속 성형 방식으로 인정받고 있습니다. 여기에 최적화된 네스팅 소프트웨어와 코일 기반 생산을 결합하면, 원자재 조달 비용(BOM 비용)을 줄일 뿐만 아니라 기업이 탄소 발자국을 줄이기 위해 노력하고 있음을 ESG 보고서에서 입증하는 강력한 근거가 됩니다.

핵심 인사이트: 기술 발전은 공정을 복잡하게 만드는 것이 아니라, 의사결정을 더 단순하게 만드는 것입니다. 미래의 승자는 하이브리드 제조 를 통해 비용을 균형 있게 관리하고, 데이터 인텔리전스 로 위험을 예측하며, 그린 제조 를 통해 장기적인 성공을 확보하는 기업이 될 것입니다.

Ⅷ. 미래 동향

2023년 2,141억 달러에서 2032년 2,786억 달러로 성장할 것으로 예상되며, 연평균 성장률(CAGR)은 3.01%입니다.

2020년 약 85억 달러에서 2031년 110억 달러 이상으로 증가할 것으로 예상되며, 지속적인 상승 추세를 나타냅니다.

2024년 6억 6,854만 달러에서 2030년 9억 3,560만 달러로 성장할 것으로 예상되며, 연평균 성장률(CAGR)은 5.71%입니다.

데이터를 기반으로 프레스 브레이킹, 스탬핑, 롤 포밍의 미래에 대해 다음과 같은 트렌드가 예상됩니다:

8.1 지속적인 시장 성장:

세 가지 시장 모두 꾸준히 성장할 것으로 예상되며, 이러한 기술에 대한 수요 증가를 반영합니다. 금속 스탬핑 시장과 프레스 브레이크 시장은 각각 3.01%와 5.71%의 CAGR로 성장할 것으로 전망되며, 롤 포밍 기계 및 라인 시장도 상당한 성장을 보이고 있습니다.

8.2 자동화 및 기술의 발전:

시장이 확장됨에 따라 제조업체들은 효율성, 생산성, 정밀성을 향상시키기 위해 첨단 기술에 투자할 가능성이 높습니다. 자동화와 스마트 제조 기술의 도입이 향후 성장의 핵심 동력이 될 것입니다.

8.3 새로운 산업 및 응용 분야로의 확장:

수요 증가에 따라 이러한 기술은 더 많은 산업과 응용 분야로 진출할 것으로 예상됩니다. 자동차, 항공우주, 건설, 전자 산업과 같은 분야가 고정밀·고효율 생산 기술의 추가 개발과 채택을 이끌 것입니다.

8.4 맞춤형 제품에 대한 수요 증가:

맞춤형 제품에 대한 고객 수요가 증가함에 따라 제조업체들은 다양한 요구사항을 충족할 수 있는 유연한 생산 기술이 필요하게 됩니다. 이는 롤 포밍, 스탬핑, 프레스 브레이킹 기술의 추가 혁신과 개발을 촉진할 것입니다.

Ⅸ. 결론

프레스 브레이킹, 스탬핑, 롤 포밍은 판금 산업에서 모두 효과적인 금속 가공 공정이며, 각각 고유한 장점과 단점을 가지고 있습니다. 스탬핑 기계, 롤 포밍 기계, 프레스 브레이크는 판금 산업에서 일반적으로 사용됩니다.
