추측해 보자. 10게이지 브래킷 한 묶음에 수십 개의 구멍이 필요했는데, 터릿 프레스는 이미 사용 중이었고 누군가 놀고 있는 150톤 프레스 브레이크를 힐끗 봤다. "톤수는 톤수잖아." 그가 말했다. 표준 펀치와 다이를 브레이크에 고정하고 페달을 밟자, 폭력적이고 바닥을 흔드는 쾅.

소리가 울렸다. 구멍은 만들어졌다. 하지만 일주일 후, 정밀 절곡 작업이 망가지기 시작했다. 절곡 각도가 흔들리고, 램이 떠오르고, 기브 간극이 갑자기 틀어졌다. 나는 여러 번, 선의로 그렇게 사용했던 공장의 망가진 프레스 브레이크를 재조립해 본 적이 있다 — 브레이크를 그냥 느린 펀치 프레스로 착각한 것이다. 진실은 이렇다. 당신은 할 수 있는 램의 안내 장치를 망가뜨리지 않고도 프레스 브레이크로 구멍을 뚫을 수 있다.

단, 표준 셋업을 완전히 버려야 한다. 브레이크에서 안전하게 펀칭할 수 있는 유일한 방법은 자체 안내식 유니트화된 C-프레임 공구를 사용하는 것이다. 이 자급식 유니트는 모든 정렬을 내부적으로 처리하며, 기계로부터 폭력적인 전단 충격을 완전히 차단한다. 나는 이 유니트를 사용해 브레이크를 안전하고 효율적인 펀칭 스테이션으로 전환하는 방법을 정확히 보여줄 것이다. 그러나 이것이 유일하게 실현 가능한 방법인 이유를 이해하려면, 금속이 파단되는 순간 밀리초 단위로 무슨 일이 일어나는지, 그리고 왜 당신의 기존 표준 셋업이 기계를 손상시켰는지를 먼저 살펴봐야 한다.

관련: 프레스 브레이크 공구 기본

이전 프레스 브레이크 펀칭 시도가 실패한 이유 (그리고 기계가 손상된 이유)

아마 공구를 탓했을 것이다. 대부분의 오퍼레이터가 그렇다. 그들은 정렬을 확인하고, 펀치를 교체하거나, 유압 압력이 흔들렸다고 생각한다. 하지만 공구가 실패의 근본 원인은 아니었고, 유압 시스템도 아니었다. 실패는 페달을 밟는 순간의 물리적 원리 속에 이미 내재되어 있었다.

성형 압력 대 전단 충격: 근본적인 불일치

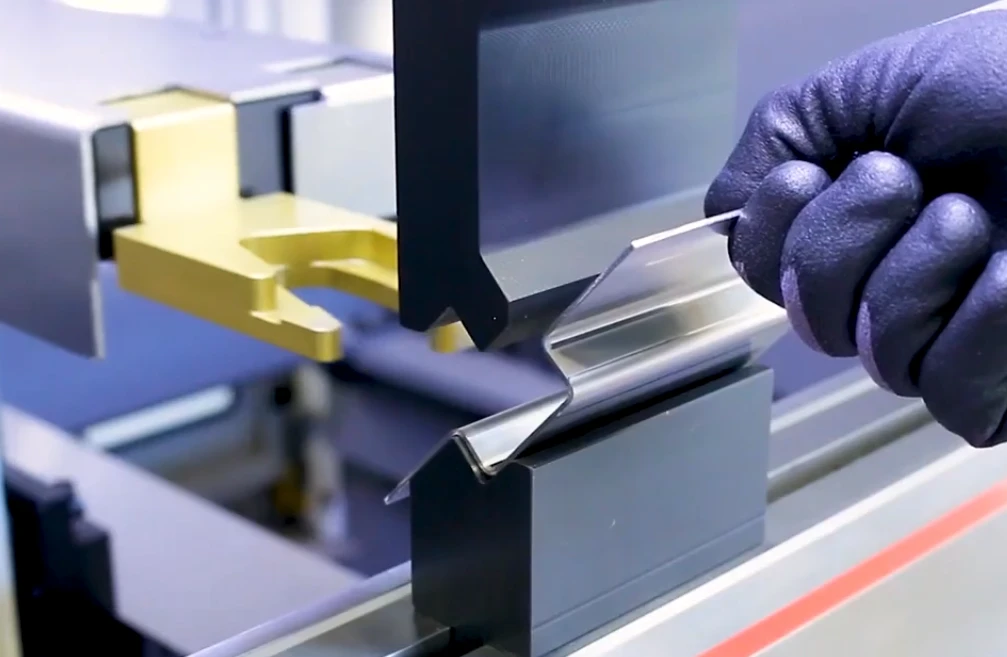

1/4인치 연강을 표준 에어 벤딩으로 성형하려면 피트당 약 15톤이 필요하다. 그 절곡 중에 토나지 모니터를 보면, 펀치가 소재를 V-다이로 밀어넣으면서 힘이 부드럽고 예측 가능한 곡선으로 증가한다. 금속은 늘어나고 항복하며 유지된다. 프레스 브레이크는 정밀한 바이스처럼 작동한다.

이제 그 V-다이를 펀칭 셋업으로 바꿔보자. 펀치가 시트에 닿는 순간 토나지는 급상승한다. 금속은 점진적으로 늘어나지 않는다. 항복점까지 저항하다가 전단 강도를 초과하는 즉시 파단된다. 최대 저항에서 0 저항으로의 전환은 밀리초의 일부에 불과하다. 프레스 브레이크의 유압 시스템과 프레임은 연속적인 하중에 대한 힘을 가하도록 설계되었지, 급격한 하중 소멸을 견디도록 만들어지지 않았다. 그 하중이 순간적으로 사라질 때, 축적된 운동 에너지는 단순히 사라지지 않는다. 그 에너지는 어디로 갈까?

"스냅스루" 반발: 운동 에너지가 실제로 향하는 곳

전용 펀치 프레스 옆에 서 있으면 거대한 단일 C-프레임 또는 O-프레임 주조 구조를 볼 수 있다. 이는 "스냅스루"—즉, 슬러그가 이탈하는 순간 발생하는 폭력적인 역(逆) 토나지—를 흡수하도록 특별히 설계된 것이다. 당신의 프레스 브레이크에는 그런 구조가 없다.

펀치가 소재를 관통하는 순간, 극한 하중 아래서 위로 늘어나 있던 브레이크의 프레임 측벽은 갑자기 제자리로 격렬하게 뛰어오른다. 유압 실린더는 더 이상 저항이 없는 상태에서 내부 유체 쿠션에 부딪히며 바닥을 친다. 램 전체가 위아래, 안팎으로 흔들린다. 이것은 기계가 견디도록 설계된 완전 하중 하의 일시적인 변형이 아니라, 공구 어셈블리를 따라 직접 램으로 전달되는 통제되지 않은 충격파다. 한 번만 해도 브레이크는 커다란 소리와 함께 반응한다. 그러나 다섯십 번쯤 반복하면, 그 충격파는 기계의 안내 시스템에서 가장 약한 기계적 연결부를 파괴하기 시작한다. 램 정렬을 유지하는 가장 엄격하고 중요한 공차 부위는 어디인가?

스트로크 도중 다이 클리어런스가 바뀔 때 램 기브에 일어나는 일

적절히 유지되는 프레스 브레이크는 약 0.002~0.004인치의 램 기브 간극을 유지한다. 0.006인치가 되면 램이 "떠오르기" 시작하며, 절곡 반복정밀도가 사라진다.

스냅스루 충격이 램을 세게 때리면, 램은 위로만 움직이지 않는다. 금속이 펀치 면 전체에서 균일하게 파단되지 않기 때문에, 충격은 측방향 충격량을 만들어낸다. 램은 안내부 안에서 약간 비틀린다. 일반적인 절곡 셋업에서는 공구가 램과 베드에 단단히 고정되어 있다. 펀칭 중 램이 스트로크 도중 비틀리면, 펀치 또한 같이 비틀린다. 정밀한 10% 소재 두께의 다이 간극이 변하면서, 펀치가 다이 측면을 물어뜯는다.

그 결과 발생한 측방향 힘은 램 기브에 대해 지렛대처럼 작용한다. 청동 라이너는 긁히고, 가이드면은 갈린다. 단순히 펀치를 무디게 만드는 게 아니라, $100,000짜리 기계의 정밀 안내면을 영구적으로 변형시키는 것이다. 기브가 0.006인치를 초과하면, 어떤 CNC 크라우닝이나 유압 조정으로도 절곡 각도를 복원할 수 없다. 기계는, 원래 전단 충격을 흡수하도록 설계되지 않은 안내 시스템이 그 충격을 견뎌야 했기 때문에 손상된 것이다.

유니트 공구 규칙: 정렬을 램으로부터 분리하기

16게이지 연강에 1/2인치 구멍을 깨끗하게 펀칭하려면 총 다이 클리어런스 약 0.006인치, 즉 한쪽당 0.003인치가 필요하다. 이제 당신 앞의 기계를 생각해 보자. 잘 관리된 프레스 브레이크 램은 매끄러운 수직 이동을 위해 기브에서 약 0.002~0.004인치의 측방 허용 오차를 가진다. 여기에 10피트 베드가 하중 아래서 자연스럽게 휘는 양까지 더하면, 본래 거시적 움직임을 지닌 기계가 폭력적인 기계 이벤트 중 미시적 정밀도를 유지하기를 기대하는 셈이다.

펀치를 다이에 맞추는 데 램의 안내를 의존한다면, 당신은 공구와 기계를 모두 수학적으로 모순된 상태에 놓는 것이다. 유일하게 실현 가능한 해결책은 기계의 안내 시스템에 대한 의존을 완전히 멈추는 것이다.

표준 절곡 펀치는 왜 전단 간극을 유지할 수 없는가

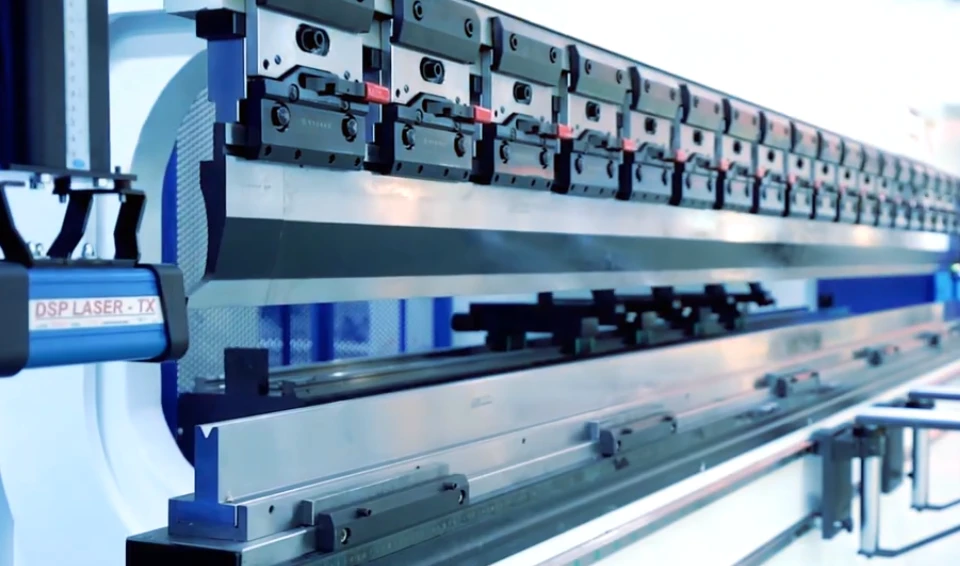

표준 절곡 공구는 분리형 시스템 구조를 사용한다. 펀치는 상부 빔에 단단히 고정되고, 다이는 하부 베드에 설치된다. 이 구성에서 프레스 브레이크의 강철 프레임이 정렬 시스템 역할을 한다.

가압력이 증가하면 프레임이 움직인다. 측면 하우징은 위로 늘어나고, 베드는 중앙에서 아래로 휜다. 절곡 작업에서는 수천분의 1인치의 처짐으로 약간 열린 절곡 각도가 생길 뿐이며, 이는 크라우닝으로 보정할 수 있다. 그러나 펀칭 작업에서는 처짐이 매우 중요하다. 프레임이 불균일하게 늘어나면 펀치는 미세한 각도로 다이에 진입한다. 단 몇 분의 1도만 기울어져도 경화강으로 된 펀치가 경화강 다이 벽에 닿아 손상을 일으킬 수 있다.

이 물리적 한계는 더 비싼 클램핑 시스템이나 레이저 정렬 도구로 극복할 수 없다. 프레스 브레이크의 넓고 처짐이 발생하는 프레임은 정렬 계산에서 완전히 제외되어야 한다.

C-프레임 유닛: 기계 대신 공구가 충격을 흡수하도록 하기

무겁고 주조된 일체형 C-프레임 공구를 작업대에 올려놓으면, 실질적으로는 소형의 자체 포함식 펀치 프레스가 된다. 20~50파운드의 무게를 가지는 이 유닛은 펀치와 다이를 하나의 단단한 고강도 주물 내에 모두 포함하고 있다.

여기서 핵심 기계적 변화가 발생한다. 프레스 브레이크의 상부 램은 더 이상 펀치를 직접 잡지 않는다. 대신 램은 C-프레임 유닛 상단에 위치한 평평한 타격 패드(strike pad)를 눌러 압력을 가한다. 펀치와 다이는 유닛 자체의 주물에 의해 정밀한 동심 정렬 상태로 고정되어 있으므로, 공구가 프레크에 닿기 전에 정렬이 이미 보장된다. 금속이 파단되고 갑작스러운 ‘스냅스루’ 충격이 발생할 때, 운동 에너지는 C-프레임의 목(throat)이 흡수한다. 충격파는 램으로 전달되지 않고 주물 내부에서 순환한다.

결국 폭력적인 동작이 민감한 기계로부터 분리된다. 프레스 브레이크는 힘을 제공하고, 공구는 공정을 제어한다.

자가 가이드 펀치의 구조 (그리고 스트리퍼 플레이트가 중요한 이유)

C-프레임 유닛의 내부를 보면, 펀치가 무겁고 스프링 로드된 스트리퍼 플레이트에 둘러싸여 있는 것을 볼 수 있다. 제작자들은 이 플레이트가 구멍을 만든 후 펀치를 소재에서 빼내기 위한 것이라고 생각하곤 하지만, 그것은 기능의 일부에 불과하다.

펀치 팁이 시트 메탈과 닿기 전에, 스트리퍼 플레이트는 수백 파운드의 힘으로 눌러 고정한다. 이것은 소재의 물결모양을 평탄하게 하고, 시트를 다이에 단단히 밀착시킨다. 더 중요한 기능은 보조 가이드 부싱 역할이다. 펀치는 스트리퍼 플레이트에 정밀 가공된 구멍을 통과하면서 이동하므로, 전단 구역 바로 위 몇 밀리미터에서 측면 정렬이 강화된다. 슬러그가 완전히 분리되면, 스트리퍼 플레이트를 작동시키는 강한 다이 스프링이 즉시 역방향 하중을 흡수하여, 타격 패드에 닿기 전에 강한 반동을 완화한다.

그러나 정밀 프레스 브레이크를 둔탁한 충격기로 전환하면 새로운 위험이 즉시 발생한다. 기계의 스트로크 매개변수를 완전히 수정하지 않으면, 제어되지 않은 압력이 하단까지 밀어붙여 값비싼 C-프레임 유닛을 조각내 버릴 수 있다.

프레스 브레이크를 구멍 펀칭용으로 설정하기 (버텀 아웃 방지)

예를 들어, $1,500 유닛을 베드에 올려두고, 표준 에어 벤딩 프로그램을 로드한 뒤 페달을 밟는다고 상상해보자. 바로 그 악몽이 현실이 된다. 이는 자가 가이드 펀치를 V-다이처럼 취급할 때 일어나는 일이다. 절곡은 계산된 깊이까지 금속을 빈 공간으로 밀어 넣는 과정이다. 반대로 일체형 펀칭 공정은 평평한 패드를 타격하여 펀치를 소재를 관통시킨 뒤, 슬러그가 파단될 때 정확히 램의 하강을 멈춰야 한다. 공구가 바닥에 닿기 훨씬 전에 멈춰야 한다는 뜻이다. 더 이상 각도를 프로그램하는 것이 아니라, 정밀하게 제어된 충돌을 프로그램하는 것이다. 그렇다면 유압 실을 손상시키지 않고, 이 충돌에 필요한 힘을 어떻게 결정할 수 있을까?

가압력 계산: 왜 절곡 공식이 전단에서 실패하는가

10게이지 연강을 1인치 V-다이로 절곡하는 데는 피트당 약 1.5톤의 힘이 필요하다. 같은 판재에서 직경 1인치짜리 하나의 구멍을 펀칭하는 데는 15톤의 힘이 필요하다. 계산이 완전히 다른 이유는 물리적 원리가 전혀 다르기 때문이다. 절곡에서는 소재의 외부 반경을 늘리는 반면, 펀칭에서는 소재 전체 두께를 한 번에 전단해야 한다. 펀칭력은 구멍 둘레에 소재 두께를 곱하고, 그 값을 전단 강도 계수(연강의 경우 보통 1제곱인치당 25톤)로 곱해 계산한다. 절곡 하중 차트를 사용해 펀칭 톤수를 추정하면 실제 필요 힘을 크게 과소평가하게 된다. 그러나 구멍을 전단하는 데 필요한 진정한 톤수를 계산하는 것은 첫 단계에 불과하다. 수 밀리초 만에 그 15톤의 저항이 사라질 때 기계에 무슨 일이 일어날까?

충격 디레이팅 비율: 유압 시스템을 과부하에서 보호하기

100톤 프레스 브레이크는 100톤의 일정하고 지속적인 압력을 가하기 위해 설계되었다. 순간적인 100톤의 스냅스루 충격을 흡수하도록 설계된 것이 아니다. 슬러그가 파단되면, 저항이 수 밀리초 내에 0으로 떨어진다. 실린더 내부의 유압유가 갑자기 감압되면서, 라인을 따라 충격파가 되돌아가 O-링이 파손되고, 씰이 터지며, 심지어 램이 균열될 수도 있다. 이를 방지하려면 충격 디레이팅 비율을 적용해야 한다. 펀칭 시에는 프레스 브레이크의 정격 용량의 20~30%를 절대 초과하지 말아야 한다. 100톤 브레이크라면 최대 안전 펀칭 하중은 30톤이다. 이 한계를 넘으면 유압 시스템에 심각한 손상이 발생할 수 있다. 이제 올바른 톤수 계산과 디레이팅 한계를 적용했다면, 램이 공구를 손상시키는 일을 물리적으로 어떻게 막을 수 있을까?

스트로크 조정: 펀칭에서 하사점(BDC)은 용서하지 않는다

모든 C-프레임 유닛에는 물리적 이동 한계가 측면에 각인되어 있으며, 일반적으로 5/8인치 정도이다. 램이 이 한계보다 1/16인치만 더 내려가도, 펀치 헤드가 유닛의 주물에 닿아버린다. 기계는 사용 가능한 모든 가압력을 단단한 철 덩어리에 전달하려 할 것이다. 이를 피하려면 하사점(BDC) 프로그래밍을 포기해야 한다. CNC를 위치 제어 모드로 전환하고, 램을 수동으로 내려 펀치가 소재를 막 전단할 때까지 조그(jog)로 조정하라. 그 지점을 하한점으로 정확히 설정해야 한다. 펀치 팁은 다이에 1/32인치 이상 진입해서는 안 된다. 슬러그가 떨어지는 순간 램이 즉시 반전되어야 한다. 그러나 이렇게 정밀하게 수직 스트로크를 제어하더라도, 반복적인 타격 진동 속에서 공구가 수평으로 이동하지 않도록 하려면 어떻게 해야 할까?

침대 레일과 템플릿: 하강 스트로크 중 측면 이동 방지

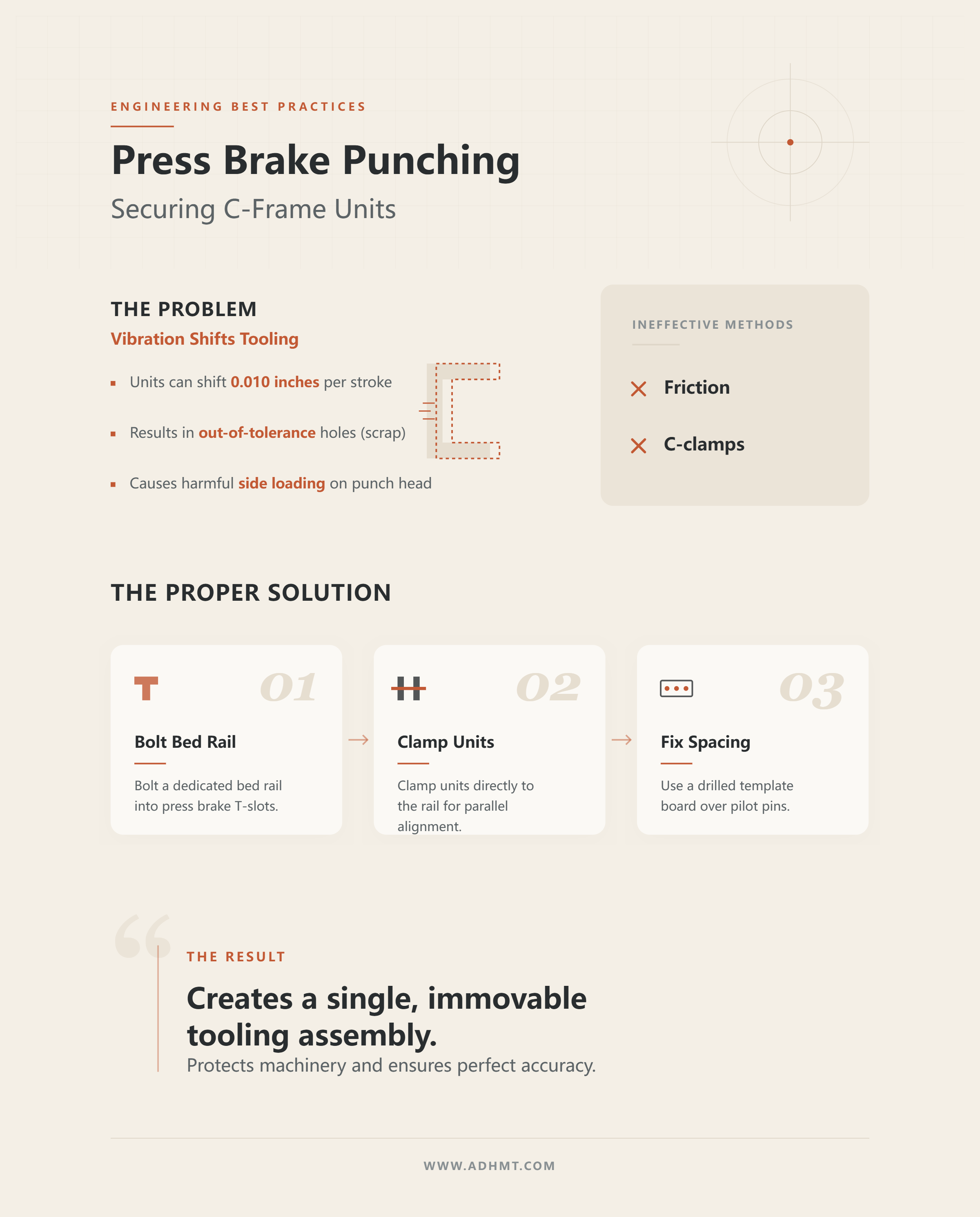

50파운드의 주철 캐스팅은 작업대 위에서 묵직하게 느껴지지만, 반복된 펀칭의 강렬한 진동 아래에서는 움직일 수 있습니다. 평평한 베드 위에 느슨하게 놓인 C-프레임 유닛은 스트로크마다 약 0.010인치씩 이동할 수 있습니다. 50번째 구멍이 되면 구멍 위치가 허용 오차를 벗어나 부품이 폐기됩니다. 더 나쁜 경우, 유닛이 정사각을 벗어나면 램의 스트라이크 플레이트가 패드를 비스듬하게 치게 되어 펀치 헤드에 측면 하중이 발생합니다. 마찰이나 몇 개의 C-클램프만으로는 이러한 유닛을 램에 정렬된 상태로 유지하기에 충분하지 않습니다. 프레스 브레이크의 T 슬롯에 전용 베드 레일을 볼트로 고정해야 합니다. 유닛은 이 레일에 직접 클램프되어 뒤쪽 가장자리가 램의 스트라이크 경로와 완전히 평행하게 고정됩니다. 다수의 구멍을 가공할 때 제작자는 유닛 베이스의 파일럿 핀 위에 드릴된 템플릿 보드를 놓아 정확한 중심 간 간격을 고정합니다. 공구는 베드 위에 단일하고 움직이지 않는 조립체로 변합니다. 기계는 보호되고, 스트로크는 설정되며, 유닛은 고정됩니다. 그렇다면 이제 부품을 가공하기 시작할 때 발생하는 스크랩 금속은 어디로 가야 할까요?

프레스 브레이크 펀칭의 숨겨진 고장 모드

스트로크를 설정하고, 레일을 볼트로 고정하고, 정격 하중을 낮췄습니다. 이제 기계는 정밀 바이스처럼 동작하며 당신의 공구 받침대를 단단히 고정합니다. 페달을 밟습니다. 쾅. 완벽한 구멍. 성공처럼 보입니다. 하지만 펀칭은 한 개의 구멍을 뚫는 것에 관한 것이 아닙니다. 그 후 이어지는 수천 번의 스트로크를 견디는 것입니다. 전단의 폭력성은 램에서 충격을 분리했다고 해서 사라지지 않습니다; 아래로는 스크랩으로, 위로는 스트리핑 스프링으로, 뒤로는 숨겨진 유압 실로 전달됩니다. 프레스 브레이크는 계속해서 에너지를 분산합니다. 그 에너지가 다음에 어디로 이동하는지 간과하면, 당신이 정성스럽게 고정한 공구는 결국 제 스스로를 파괴하게 됩니다.

정렬 오차 누적: 왜 #1 구멍은 완벽하고 #10 구멍은 그렇지 않은가

램을 위치에 유지하는 유압 실린더를 생각해보십시오. 매번 펀칭할 때마다 그 실린더는 강력한 감압파의 충격을 받습니다. 시간이 지나면 그 반복된 충격이 실린더 씰의 미세한 마모를 악용하게 됩니다. 램이 서서히 드리프트하기 시작합니다. 왼쪽 실린더 내부에서 유체가 미세하게 우회하는 것뿐일지라도, 갑자기 램이 약간 비평행하게 하강합니다. 이것은 베드 위의 공구가 이동하는 것이 아닙니다—그것은 이미 고정했습니다. 이것은 기계 자체가 천천히 수평을 잃어가는 것입니다.

열 번째 구멍쯤이면 스트라이크 플레이트가 더 이상 C-프레임 패드에 완전히 평평하게 닿지 않습니다. 한쪽 가장자리에 수 밀리초 일찍 닿아, 당신이 그렇게 분리하려고 애쓴 펀치 헤드에 강한 측면 하중을 되돌립니다. 이를 방지하려면 공구 베드뿐만 아니라 기계의 수평 상태도 지속적으로 모니터링해야 합니다. 프레스 브레이크는 본질적으로 불균일한 하중에 취약합니다. 동기화 밸브나 실린더 씰이 마모되어 있다면, 돌파 시 충격이 그 약점을 드러내며 "완벽한" 세팅을 느리게 진행되는 고장으로 바꿔버립니다.

스크랩 관리와 돌파 후 스트리핑 실패

스크랩 금속은 어디론가 가야 합니다. 전용 터렛 프레스에서는 중력이 슬러그를 슈트 아래로 떨어뜨립니다. 견고한 프레스 브레이크 베드에서는 그것이 당신의 유닛화된 공구의 베이스로 직접 떨어집니다. 다이 캐비티에서 슬러그를 제거하지 않으면, 그것들이 캐스팅 내부에 쌓입니다.

슬러그 두 개가 겹쳐지면 다음 하강 스트로크가 폭발로 변합니다.

그러나 위험은 시트 아래에만 있는 것이 아니라, 시트가 어떻게 클램핑되는지에도 있습니다. 펀치가 돌파될 때, 판금은 공구강을 강한 마찰로 붙잡습니다. C-프레임 유닛의 스트리퍼 스프링은 복귀 스트로크 동안 그 재료를 펀치에서 강제로 밀어내야 합니다. 그 스프링이 피로하거나 펀치 팁에 윤활이 되어 있지 않다면, 판금이 걸릴 수 있습니다. 램이 후퇴하지만 펀치는 그대로 붙어버리고, 휜 시트를 억지로 빼내야 하는 상황이 됩니다. 당신의 분리 전략은 공구가 다음 사이클 전에 깨끗하게 리셋되어야만 작동합니다. 이러한 격렬한 리셋 중 접시 모양 변형을 방지하려면, 스트리퍼 플레이트는 시트에 완전히 평평하게 닿아야 하며, 램의 기브는 충분히 그리스칠되어야 위쪽 진동이 공구를 끌어올리지 않고 둔한 펀치를 흉내 내지 않게 됩니다. 슬러그 제거, 레일 윤활, 유압 드리프트 모니터링 등의 물리적 제약을 관리할 수는 있지만, 그 과정은 상당한 생산 시간을 소모합니다. 결국 당신은 이런 세팅 전체가 실제로 수익성이 있는지 되돌아보게 됩니다.

저량 생산의 구원자 아니면 공구 함정: 언제 이 방식이 실제로 타당한가?

템플릿 보드 정렬, 레일 볼팅, 기브 윤활, 그리고 다이 캐비티에서 슬러그 제거에 한 시간이 들었습니다. 단지 브래킷 20개를 펀칭하기 위해서입니다. 작업자는 그리스 범벅이고, 기계는 오전 내내 점유되었습니다. 유압 드리프트와 슬러그 축적이라는 기계적 현실은 실제 비용을 수반합니다. 천 개의 부품을 생산한다면 그 비용이 꾸준히 마진을 깎아냅니다. 하지만 열 개의 부품만 만든다면, 레이저 가공업체에 외주를 주거나 전용 펀치 프레스를 구입하는 것은 작업을 시작하기도 전에 이윤을 없애버립니다. 효과적인 임시 해결책과 함정 사이의 구분은 공구 자체가 아니라 생산량에 달려 있습니다. 경제적 전환점이 정확히 언제 발생하는지를 어떻게 판단할 수 있을까요?

세팅 시간 vs. 자본 지출: C-프레임의 손익분기점

구멍 하나를 뚫기 위한 자본 지출을 생각해 보십시오. 괜찮은 중고 터렛 펀치는 5만 달러가 들고, 많은 바닥 공간을 차지하며, 전용 프로그래밍 소프트웨어가 필요합니다. 반면, 유닛화된 C-프레임 공구 세트는 수천 달러에 불과하고, 사용하지 않을 때는 선반 위에 보관할 수 있습니다. 플랜지 굽힘 후 몇 개의 구멍만 펀칭해야 하는 소규모 작업장의 경우, C-프레임은 첫 작업에서 바로 값을 합니다. 자본 비용을 세팅 시간으로 바꾼 것이기 때문입니다.

하지만 세팅 시간은 생산량이 증가할수록 자라나는 포식자입니다.

베드에 레일을 볼트로 고정하고, 유닛을 파일럿 핀에 맞추고, 스트라이크 플레이트 정렬을 확인하고, 스트로크를 조정하는 데 숙련된 작업자가 최소 30분은 필요합니다. 50개의 부품을 펀칭한다면 세팅 시간이 구멍당 몇 센트로 분산됩니다. 500개의 부품을 시도한다면 작업 피로, 슬러그 제거의 지속적인 필요, 그리고 기계의 다운타임이 마진을 없앨 것입니다. 더 나쁜 것은, 이전 굽힘 작업으로 인한 마모가 이미 램 기브 간격을 0.006인치 이상 벌려 놓았다면, 램은 충격 하중에서 예측 불가능하게 떠다닐 것입니다. 어떤 유닛화된 공구로도 느슨한 램을 보완할 수는 없습니다. 허용오차를 맞추고 조기 마모된 펀치를 교체하는 데 더 많은 시간을 쓰게 되며, 실제 부품 생산보다 시간이 더 들어갑니다. 어느 시점에서 부품의 물리적 형상이 완전히 다른 기계를 고려해야 할까요?

진행형 구멍 패턴: 왜 브레이크는 터렛의 인덱싱을 절대 따라잡을 수 없는가

프레스 브레이크에서 유닛형 툴링은 한 번에 일직선으로 구멍을 뚫기에 매우 적합합니다. 유닛들을 함께 묶고 페달을 밟으면 한 번의 스트로크로 여섯 개의 구멍을 뚫을 수 있습니다. 하지만 도면에 엇갈린 격자, 볼트 원형, 또는 절삭된 컷아웃이 지정되어 있다면 어떻게 될까요? 갑자기 선형 기계를 X-Y 좌표 시스템으로 변환하려는 시도가 됩니다.

프레스 브레이크는 단 하나의 축을 따라 움직이며, 나머지 두 축의 역할은 작업자가 수행해야 합니다.

진행형 패턴을 펀칭하려면 작업자가 시트를 물리적 스톱에 맞춰 수동으로 인덱싱하면서 매번 무겁고 날카로운 재료를 손으로 이동시켜야 합니다. CNC 터렛 프레스는 시트를 고정하고 펀치를 분당 수백 회 사이클하며 매우 정확한 위치 정밀도를 제공합니다. 브레이크에서는 수동 인덱싱이 매 움직임마다 인간의 오류를 유발합니다. 작업자가 시트를 1인치의 일부만큼이라도 잘못 맞추면 펀치가 반만 구멍을 절단하고, 공구가 휙 튀며 펀치 팁이 즉시 깨질 수 있습니다. 프레스 브레이크 베드 내에서 X-Y 시트 이동을 자동화하려면 맞춤 제작된 비싼 게이지 확장 장치가 필요하며, 이는 저비용 임시 해결책의 목적을 무너뜨립니다. 제품이 복잡한 구멍 패턴을 요구한다면, 왜 굽힘 기계의 정밀도를 희생하면서까지 그것을 생산하려고 합니까?

최종 결론: 당신은 돈을 절약하고 있는가, 아니면 단지 유지보수 비용을 만들고 있는가?

이론적인 비용 분석을 넘어 실제로 언제 이런 방식을 써야 하는지 이야기해봅시다. 나는 손상된 기계를 수없이 재건해왔기에 프레스 브레이크 펀칭에 대한 간단하고 명확한 3단계 규칙을 제시할 수 있습니다. 첫째: 시제품 및 소량 생산? 가능합니다. 만약 금요일까지 50개의 브래킷이 필요하고 레이저 장비가 막혀 있다면, 공구를 꺼내 작업을 완료하십시오. 둘째: 단순한 직선 구멍 패턴을 가진 중간 규모 생산? 조건부로 가능합니다. 한 번의 스트로크로 모든 구멍을 뚫을 수 있도록 펀치를 묶을 수 있고, 작업자가 반나절을 슬러그 제거에 쓰지 않는다면 의미가 있습니다. 셋째: 대량 생산 또는 복잡하고 엇갈린 X-Y 패턴? 절대 안 됩니다. 고객이 만 개의 부품을 주문하거나 도면이 스위스 치즈처럼 보인다면, 그 즉시 물러서십시오. 터렛을 구입하거나, 전용 아이언워커를 확보하거나, 외주를 맡기십시오 — 또는 다음과 같은 목적 제작 플랫폼으로 단계 상승하십시오. CNC 프레스 브레이크 ADH Machine Tool의 장비로, 완전한 CNC 제어, 설계된 프레임과 램 강성, 그리고 생산 수준의 품질 시스템을 통해 즉흥적인 펀칭의 위험 없이 정밀 굽힘을 수행하도록 만들어졌습니다.
