프레스 브레이크는 판금 및 판재를 직선의 제어된 선을 따라 구부리도록 설계된 기계입니다. 긴 베드는 넓은 공작물을 지지하며, 상부 펀치가 하부 다이 쪽으로 이동하여 필요한 각도를 형성합니다.

언뜻 보기에 이 과정은 간단해 보입니다. 평평한 판재를 다이 위에 놓고 펀치를 내리기만 하면 됩니다. 하지만 실제로는 정확한 벤딩을 위해 힘 이상의 많은 요소가 필요합니다. 공구 형상, 판재 위치, 펀치 이동 거리, 재료 특성, 그리고 스프링백(springback)이 모두 조화를 이루어야 합니다.

이 기사에서는 프레스 브레이크의 작동 원리, 주요 구성 요소가 제어하는 기능, 작업자가 벤딩을 설정하는 방법, 그리고 프레스 브레이크 성형이 다른 금속 가공 공정과 어떻게 다른지 설명합니다. 추가적인 기술적 맥락은 다음을 참조하십시오. 프레스 브레이크 작동에 관한 ADH Machine Tool의 가이드, 프레임과 램의 강도 및 강성을 검증하기 위해 유한 요소 해석을 사용하는 기계 설계를 기반으로 합니다.

프레스 브레이크란 무엇인가?

프레스 브레이크는 제어된 금속 벤딩 기계입니다. 이 기계는 움직이는 램에 장착된 펀치와 기계 베드에 의해 지지되는 다이를 사용합니다. 판재는 이 공구들 사이에 배치되며, 펀치가 판재를 다이 개구부 안으로 또는 그 방향으로 밀어 넣습니다.

펀치가 하강하면 판재는 먼저 탄성적으로 휘어집니다. 이동 거리가 늘어나면 응력이 재료의 탄성 한계를 초과하고 영구 변형이 시작됩니다. 그런 다음 판재의 양쪽 면이 벤딩 라인을 중심으로 회전합니다.

램이 후퇴한 후, 완성된 부품은 플랜지, 각도, 채널, 상자 또는 기타 성형된 프로파일을 갖게 됩니다. 변형이 좁은 벤딩 영역에 집중되기 때문에 재료의 대부분은 평평한 상태로 유지됩니다.

"브레이크(brake)"라는 단어는 자동차 브레이크처럼 움직임을 멈추는 기계가 아니기 때문에 혼란스러울 수 있습니다. 이 문맥에서 "브레이크"는 굽힘이나 접기와 관련된 오래된 금속 가공 용어에서 유래했습니다. 따라서 프레스 브레이크는 벤딩 프레스로 이해하는 것이 가장 좋습니다.

프레스 브레이크가 벤딩을 만드는 방법

벤딩이 시작되기 전에 판재는 하부 다이의 두 어깨 부분에 놓입니다. 의도한 벤딩 라인은 일반적으로 백게이지의 도움을 받아 펀치 아래에 정렬됩니다.

램이 하강하면 펀치가 다이 어깨 사이의 판재와 접촉합니다. 지지되지 않는 영역이 아래로 이동하고 재료가 펀치 노즈 주변으로 성형되기 시작합니다.

최종 결과는 여러 변수에 의해 결정됩니다.

• 판재 위치는 벤딩이 발생하는 지점을 결정합니다.
• 펀치와 다이의 형상은 벤딩 프로파일과 내부 반경에 영향을 미칩니다.
• 펀치 이동 거리는 판재가 얼마나 구부러질지를 결정합니다.
• 재료 특성은 필요한 힘과 스프링백에 영향을 미칩니다.
• 기계 정렬 및 처짐 제어는 벤딩 전체의 일관성에 영향을 미칩니다.

재료의 항복을 위해서는 힘이 필요하지만, 힘만으로는 정확한 각도를 선택할 수 없습니다. 기계가 충분한 톤수를 제공할 수 있게 되면, 램의 제어된 종점과 툴링의 형상이 주요 요인이 됩니다.

펀치 깊이와 다이 형상

일반적인 에어 벤딩에서 판재는 펀치 노즈와 두 개의 다이 숄더에 닿지만 다이 바닥면에는 완전히 닿지 않습니다. 이러한 세 개의 접촉 영역은 펀치가 아래로 이동함에 따라 변화하는 기하학적 관계를 형성합니다.

펀치 위치가 얕으면 더 열린 각도가 생성됩니다. 더 깊이 관통할수록 판재가 더 많이 회전하여 더 좁은 각도가 만들어집니다. 이를 통해 하나의 적절한 펀치 및 다이 세트로 프로그래밍된 램 깊이를 변경하여 여러 각도를 생성할 수 있습니다.

다이 개구부는 판재가 굽혀지는 범위를 결정합니다. 더 넓은 개구부는 지지점, 필요한 힘, 그리고 결과적인 반경을 변화시킵니다. 펀치 노즈는 하중이 재료에 전달되는 방식에 영향을 미치며 굽힘 영역의 형상을 잡는 데 도움을 줍니다.

이러한 이유로 동일한 램 위치라도 다른 툴링을 사용하면 다른 결과가 나올 수 있습니다. 툴 선택과 펀치 깊이는 항상 함께 고려되어야 합니다.

스프링백이 중요한 이유

스트로크 하단에서 판재는 목표 각도에 도달한 것처럼 보일 수 있습니다. 그러나 펀치가 후퇴하면 각도는 보통 약간 열립니다. 이러한 탄성 회복을 스프링백이라고 합니다.

형성된 굽힘부에는 영구적인 소성 변형과 회복 가능한 탄성 변형이 모두 포함되어 있습니다. 소성 부분은 그대로 남고, 탄성 부분은 원래 모양으로 돌아가려고 합니다.

이를 보상하기 위해 셋업 시 하중이 가해진 상태에서 판재를 필요한 각도보다 약간 더 굽힐 수 있습니다. 하중을 제거하면 스프링백이 발생하여 굽힘부가 최종 사양으로 열립니다.

스프링백은 재료 유형, 강도, 두께, 결 방향, 굽힘 반경, 다이 개구부, 심지어 재료 배치 간의 차이에 따라 달라집니다. 따라서 정확한 생산을 위해서는 무부하 상태에서의 테스트 굽힘과 측정이 필요합니다.

프레스 브레이크의 주요 구성 요소 및 기능

프레스 브레이크는 조화로운 시스템입니다. 각 구성 요소가 결과의 서로 다른 부분을 제어하므로, 문제 해결은 어떤 기능이 잘못되었는지 식별하는 것에서 시작됩니다.

램과 베드

램은 상부 펀치를 운반하고, 베드는 하부 다이를 지지합니다. 유효 펀치 관통 깊이가 작업 길이 전체에 걸쳐 일정하도록 이들은 적절하게 정렬된 상태를 유지해야 합니다.

램과 베드가 평행하지 않으면 긴 부품의 한쪽 끝이 다른 쪽보다 더 좁게 굽혀질 수 있습니다. 더 많은 힘을 가한다고 해서 이 문제가 해결되지는 않습니다. 툴 안착, 정렬, 베드 상태 및 기계 처짐을 확인해야 합니다.

펀치와 다이

펀치와 다이는 공작물과 직접 접촉하여 사용 가능한 굽힘 프로파일을 생성합니다. 이들의 형상은 내부 반경, 간극, 힘 요구 사항 및 이전에 형성된 플랜지에 대한 접근성에 영향을 미칩니다.

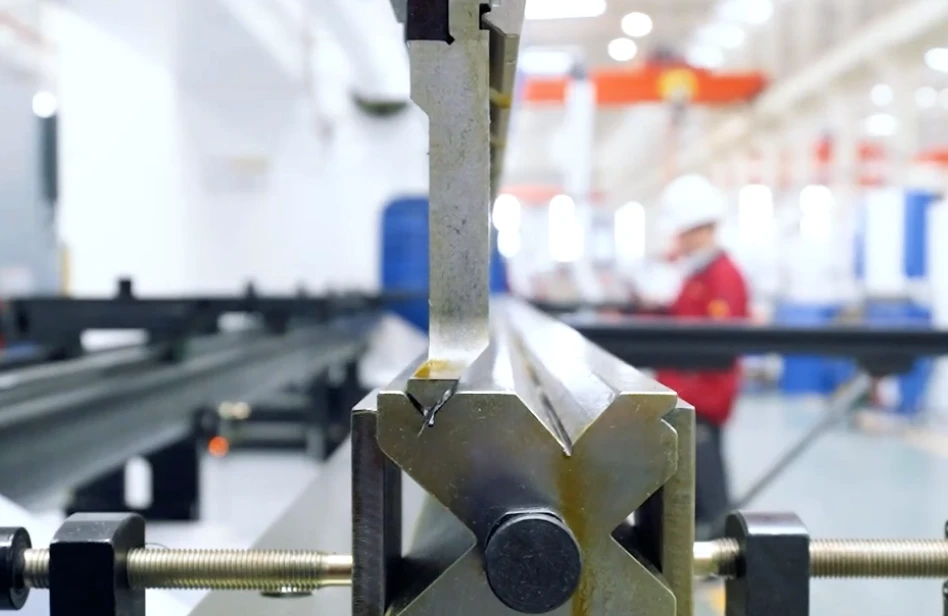

툴링은 재료 유형, 두께, 필요한 반경, 플랜지 형상, 굽힘 방식 및 기계 용량에 적합해야 합니다. 또한 올바르게 안착되고 정렬되어야 하며, 깨끗하고 예상 하중에 맞는 등급이어야 합니다.

펀치 깊이를 변경하면 사용 가능한 툴 형상 내에서 각도를 수정할 수 있습니다. 근본적으로 잘못된 반경, 프로파일 또는 간극 상태를 수리할 수는 없습니다. 그러한 문제에는 다른 툴링이나 다른 공정이 필요합니다.

백게이지

백게이지는 굽힘 전에 판재의 위치를 잡는 조절 가능한 위치 결정 시스템입니다. 백게이지의 위치는 굽힘 라인을 결정하며, 따라서 플랜지 길이를 제어합니다.

각도는 정확한데 플랜지가 너무 짧거나 길다면, 문제는 보통 백게이지 설정, 기준 모서리 또는 판재 접촉과 관련이 있습니다. 펀치 깊이를 변경하면 굽힘 라인을 이동시키지 않은 채 각도만 바뀌게 됩니다.

시트는 게이지 핑거에 고르게 닿아야 합니다. 한쪽 모서리가 제대로 안착되지 않으면 굽힘이 부품을 가로질러 대각선으로 발생할 수 있습니다.

컨트롤러 및 구동 시스템

컨트롤러는 램 깊이, 백게이지 위치, 굽힘 순서, 속도, 그리고 프로그래밍된 각도나 편향 보정을 관리하며, 유압식, 전기식 또는 하이브리드 구동 시스템은 움직임을 공급하고 조절합니다. 이러한 기능을 정밀하게 자동 제어하려는 작업장을 위해 ADH Machine Tool의 완전 CNC 기반 포트폴리오는 다음을 포함합니다. CNC 프레스 브레이크 솔루션 현대적인 굽힘 응용 분야를 위해 설계되었습니다.

작은 깊이 차이로도 측정 가능한 각도 변화가 발생할 수 있습니다. 일부 설정에서는 램 위치가 약 0.004인치만 변해도 굽힘 각도가 약 1도 정도 바뀔 수 있습니다. 따라서 반복 가능한 움직임이 필수적입니다.

램은 작업물 근처에서 제어가 가장 중요하기 때문에 성형 중에는 일반적으로 천천히 움직입니다. 복귀 움직임은 펀치가 완성된 굽힘부에서 멀어지기 때문에 훨씬 더 빠를 수 있습니다.

프레임, 크라운, 지지대 및 안전 시스템

프레임은 굽힘 하중을 지탱합니다. 높은 힘을 받을 때 램과 베드가 휘어지면 긴 굽힘부의 중앙이 양 끝보다 더 벌어질 수 있습니다.

고하중, 긴 베드 작업을 위해 장비를 평가하는 팀을 위해 ADH Machine Tool의 대형 프레스 브레이크 솔루션 제품은 굽힘 및 판금 자동화를 아우르는 완전 CNC 기반 포트폴리오 내에서 실용적인 다음 단계를 제공합니다.

크라우닝 시스템은 다이 아래의 지지대를 조정하거나 굽힘 길이를 따라 유효한 공구 관계를 수정함으로써 이러한 효과를 보상합니다.

전면 지지대와 시트 팔로워는 대형 블랭크의 플랜지가 올라갈 때 이를 안정화하는 데 도움을 줍니다. 적절한 지지가 없으면 작업물이 처지거나 회전하거나 백게이지에서 멀어질 수 있습니다.

조정된 지지와 정밀한 굽힘이 필요한 길거나 대형인 작업물을 위해 ADH 머신 툴의 탠덤 프레스 브레이크는 는 까다로운 판금 응용 분야에 적합한 CNC 기반 솔루션을 제공합니다.

가드, 광학식 보호 장치, 인터록 및 제어된 접근 속도는 위험한 닫힘 동작으로부터 작업자를 보호하는 데 도움을 줍니다. 이러한 시스템은 항상 활성화되어 있어야 하며, 모든 설정 및 작업은 기계 제조업체가 승인한 안전 절차를 따라야 합니다.

도면에서 완성된 부품까지

성공적인 프레스 브레이크 작업은 측정된 공정을 따릅니다. 목표는 단순히 굽힘을 만드는 것이 아니라, 이를 올바르게 배치하고 지정된 각도와 반경을 달성하며 기계나 공구의 한계를 초과하지 않고 결과를 반복하는 것입니다.

1. 도면 읽기 및 순서 계획

필요한 굽힘 각도, 굽힘 선, 플랜지 치수, 내부 반경, 공차 및 굽힘 방향부터 시작하십시오. 공구를 선택하거나 힘을 계산하기 전에 재질 유형과 두께를 확인하십시오.

치수가 측정되는 기준이 되는 도면 데이터(datum)를 식별하십시오. 백게이지는 물리적인 모서리를 사용하지만, 재료가 굽힘 반경을 감싸기 때문에 그 모서리가 완성된 플랜지 치수와 직접적으로 일치하지 않을 수 있습니다. 평면 패턴 계산에는 적절한 굽힘 여유(bend allowance) 또는 굽힘 공제(bend deduction)가 포함되어야 합니다.

다중 벤딩 부품의 경우, 첫 번째 벤딩을 수행하기 전에 전체 순서를 계획하십시오. 초기 플랜지는 유용한 게이징 표면을 제거하거나 이후 작업 중에 펀치, 다이, 램 또는 프레임과 충돌할 수 있습니다.

2. 툴링 선택 및 검사

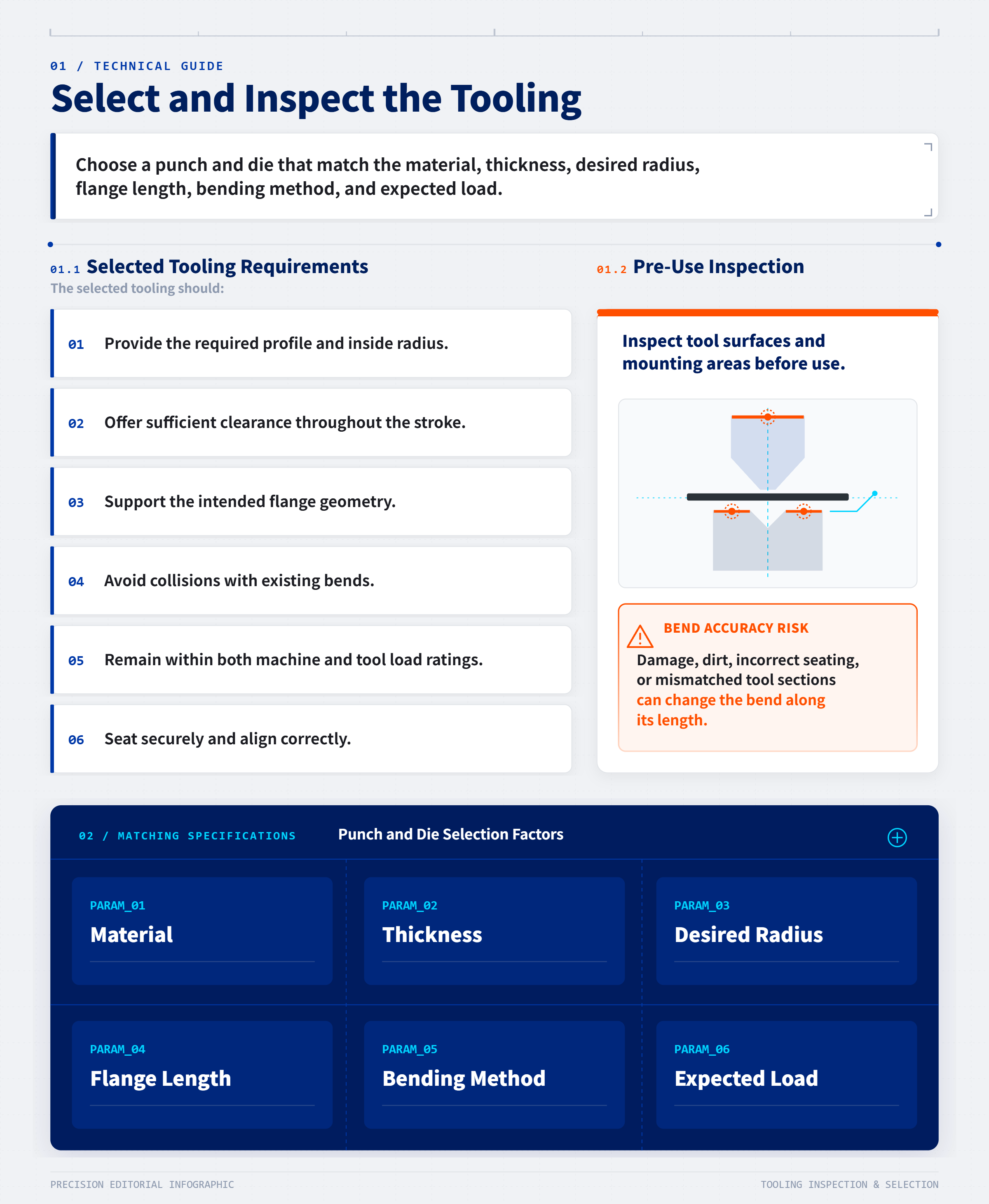

재질, 두께, 원하는 반경, 플랜지 길이, 벤딩 방식 및 예상 하중에 맞는 펀치와 다이를 선택하십시오.

선택된 툴링은 다음 조건을 충족해야 합니다:

• 필요한 프로파일과 내측 반경을 제공할 것.
• 스트로크 전체에 걸쳐 충분한 간격을 제공할 것.
• 의도한 플랜지 형상을 지지할 것.
• 기존 벤딩 부위와의 충돌을 피할 것.
• 장비 및 툴의 하중 정격 범위 내에 있을 것.
• 안전하게 안착되고 올바르게 정렬될 것.

사용 전 툴 표면과 장착 부위를 검사하십시오. 손상, 오염, 잘못된 안착 또는 일치하지 않는 툴 섹션은 벤딩 길이에 따라 벤딩 상태를 변화시킬 수 있습니다.

3. 시트 위치 설정

평면 레이아웃 요구 사항에 따라 백게이지를 설정하고 올바른 기준 모서리를 사용하십시오. 블랭크를 의도한 게이지 핑거에 직각으로 배치하고 안정적인 접촉을 확인하십시오.

지정된 방향을 유지하십시오. 블랭크를 뒤집거나 재료 결 방향과의 관계를 변경하면 스프링백 및 균열 위험에 영향을 줄 수 있습니다.

크거나 유연한 시트의 경우 승인된 전면 지지대나 취급 장비가 필요할 수 있습니다. 공작물은 툴과 접촉하기 전과 접촉하는 동안 안정된 상태를 유지해야 합니다.

4. 테스트 벤딩 수행 및 측정

생산 재료, 두께 및 방향이 일치하는 테스트 블랭크를 사용하십시오. 검증되고 보수적인 설정으로 시작하고 모든 보호 시스템을 활성화 상태로 유지하십시오.

램이 후퇴한 후 부품을 측정하여 결과에 스프링백이 포함되도록 하십시오. 각도, 플랜지 길이, 벤딩 위치, 반경, 표면 상태 및 양 끝과 중앙에서의 일관성을 확인하십시오.

설정을 변경하기 전에 오류를 분류하십시오:

• 플랜지는 정확하지만 각도가 틀린 경우: 램 깊이 또는 각도 보정을 조정하십시오.
• 각도는 정확하지만 플랜지가 부정확함: 백게이지, 기준점 또는 시트 접촉 상태를 조정하십시오.
• 반경 또는 프로파일이 부정확함: 펀치, 다이 또는 벤딩 방법을 검토하십시오.
• 벤딩을 따라 각도가 다름: 툴 안착, 정렬, 지지 및 크라운 상태를 확인하십시오.
• 결과가 일관되지 않음: 재료 변형, 게이지 접촉, 방향 및 설정 보안을 검사하십시오.

한 번에 하나의 변수만 변경하고 결과를 기록하십시오. 깊이와 게이지 위치를 동시에 무작위로 변경하면 오류의 원인을 파악하기 어렵습니다.

5. 검증된 설정을 기록하고 반복하십시오

첫 번째 부품이 모든 요구 사항을 충족하면 펀치 및 다이 식별 번호, 백게이지 위치, 램 깊이, 벤딩 순서, 부품 방향, 그리고 스프링백이나 처짐 보정 값을 기록하십시오.

생산 전에 계산된 힘이 프레스 브레이크 용량, 툴 정격, 벤딩 길이 및 승인된 톤수 정보와 일치하는지 확인하십시오. 재료 강도, 두께, 다이 개구부 및 벤딩 방법 모두 필요한 하중에 영향을 미칩니다. 가장 낮은 적용 가능한 기계 또는 툴링 한계가 설정의 기준이 되어야 합니다.

프레스 브레이크 용량 및 구성을 비교할 때 콘크리트 장비 사양을 확인하려면 다음을 다운로드하십시오. ADH Machine Tool 브로슈어. 해당 CNC 벤딩 장비는 프레임과 램의 강도 및 강성을 검증하기 위해 유한 요소 해석을 사용하여 설계되었습니다.

필요한 간격으로 부품을 계속 검사하십시오. 안정적인 CNC 프로그램이라도 게이지를 벗어난 블랭크, 이동한 툴, 또는 변화하는 재료 거동을 보정할 수는 없습니다.

에어 벤딩(Air Bending), 보토밍(Bottoming), 코이닝(Coining)

프레스 브레이크는 일반적으로 세 가지 벤딩 방법을 사용합니다. 주요 차이점은 펀치가 이동하는 거리, 시트가 툴링에 완전히 접촉하는 정도, 그리고 최종 형상을 만드는 데 사용되는 힘의 양입니다.

공기 굽힘

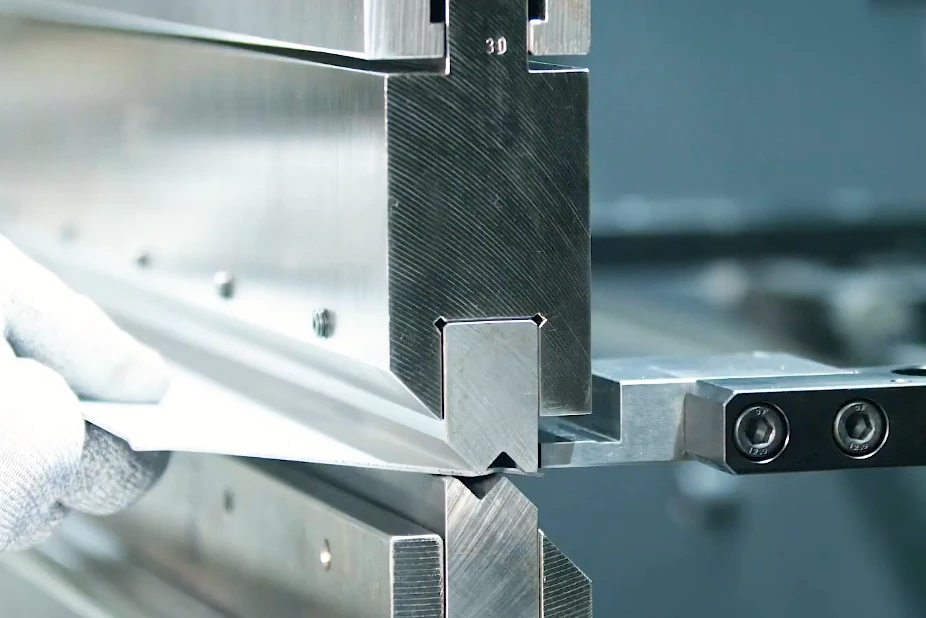

에어 벤딩에서 재료는 다이 바닥에 닿지 않고 펀치 팁과 두 개의 다이 숄더에 접촉합니다. 펀치 깊이가 각도 제어의 핵심입니다.

에어 벤딩은 하나의 툴 세트로 여러 각도를 만들 수 있는 경우가 많아 유연합니다. 일반적으로 바토밍이나 코이닝보다 적은 힘이 필요하며 다양한 생산에 널리 사용됩니다.

주요 제한 사항은 재료 두께, 강도 및 스프링백에 대한 민감도입니다. 일관된 결과를 얻으려면 테스트 벤딩, 측정 및 미세한 깊이 보정이 중요합니다.

바텀밍

바토밍은 시트를 다이 면에 더 완전히 밀착시킵니다. 툴 형상이 완성된 각도에 더 큰 영향을 미치므로 에어 벤딩보다 유연성이 떨어집니다.

스프링백은 여전히 발생하므로 고려해야 합니다. 또한 바토밍은 툴링 호환성과 힘에 더 많은 주의가 필요합니다.

에어 벤딩 설정을 단순히 더 깊게 구동한다고 해서 안전한 바토밍 공정이 되는 것은 아닙니다. 계획되지 않은 툴 접촉은 하중을 급격히 증가시키거나 부품을 변형시키거나 툴링을 손상시킬 수 있습니다.

코이닝

코이닝은 훨씬 더 높은 압력을 사용하여 벤딩 영역의 재료를 압축하고 툴 형상을 더 완벽하게 각인합니다. 이는 스프링백을 줄여주지만 상당히 큰 힘을 필요로 합니다.

이 공정은 또한 표면 마킹, 툴 마모 및 장비 위험을 증가시킬 수 있습니다. 따라서 코이닝은 전용 툴링, 높은 하중 및 감소된 유연성을 정당화하는 응용 분야를 위한 특수 방법입니다.

프레스 브레이크와 기타 금속 가공 기계

많은 기계가 금속에 힘을 가하지만, 그 움직임과 툴링(tooling)에 따라 결과는 다르게 나타납니다.

일반 유압 프레스는 적절한 고정 장치를 사용하여 부품을 평평하게 펴거나, 곧게 펴거나, 조립하거나, 성형할 수 있습니다. 유압 프레스 브레이크는 동일한 동력 원리를 사용할 수 있지만, 그 구조, 긴 툴링, 백게이지(backgauge), 그리고 제어되는 램(ram) 이동 방식은 반복적인 굽힘 작업에 특화되어 설계되었습니다.

폴딩 브레이크(folding brake)는 시트를 고정하고 힌지형 빔을 회전시켜 돌출된 가장자리를 접습니다. 반면 프레스 브레이크는 펀치를 다이(die) 쪽으로 이동시킵니다. 두 기계 모두 패널과 상자를 만들 수 있지만, 움직임, 접근 요구 사항 및 제어 변수는 서로 다릅니다.

스탬핑 프레스는 한 번의 스트로크로 하나 이상의 형상을 굽히거나, 뚫거나, 인발하거나, 다듬거나, 엠보싱할 수 있는 전용 툴링을 닫습니다. 이는 대량 생산에 효율적이며, 프레스 브레이크는 프로그래밍된 굽힘을 한 번에 하나씩 수행하여 형상을 만듦으로써 더 큰 유연성을 제공합니다.

전단기(shear)는 절단 날로 시트를 분리합니다. 롤 벤더(roll bender)는 재료가 회전하는 롤을 통과할 때 넓고 연속적인 곡선을 만듭니다. 프레스 브레이크는 일반적으로 뚜렷한 직선 굽힘을 만들지만, 범프 포밍(bump forming)이라고 알려진 촘촘하게 간격을 둔 여러 번의 굽힘을 통해 곡선과 유사한 형태를 만들 수도 있습니다.

"프레스 브레이크(Press brake)"와 "브레이크 프레스(brake press)"는 보통 같은 기계를 지칭합니다. 가장 확실한 식별 방법은 이름이 아니라 기계적 메커니즘입니다. 즉, 위치가 지정된 시트, 일치하는 펀치와 다이 툴링, 그리고 선택된 선을 따라 굽힘을 형성하는 제어된 이동 방식입니다.

일반적인 프레스 브레이크 응용 분야

프레스 브레이크는 평평한 블랭크를 브래킷, 채널, 패널, 캐비닛, 인클로저, 프레임 및 기타 여러 3차원 부품으로 변형합니다.

단순한 브래킷은 한두 번의 굽힘만 필요할 수 있습니다. 평행한 굽힘은 채널을 만들 수 있고, 여러 개의 가장자리 플랜지는 패널을 보강하거나 상자의 벽을 형성할 수 있습니다.

프레스 브레이크는 부품이 주로 개별적인 직선 굽힘으로 구성되어 있고 각 작업에 대해 안전하게 위치를 잡을 수 있을 때 강력한 선택이 됩니다. 특히 제조업체가 모든 제품에 대해 전용 다이에 투자하는 대신 프로그램, 툴링 및 굽힘 순서를 변경하여 다양한 부품을 생산해야 할 때 매우 유용합니다.

부품에 연속적인 곡률이 필요하거나, 생산량이 매우 많거나, 복잡한 일회성 성형이 필요하거나, 충돌 없이 프레스 브레이크를 통과할 수 없는 형상인 경우에는 다른 공정이 더 나을 수 있습니다.

정밀한 프레스 브레이크 굽힘의 핵심

프레스 브레이크는 단순히 금속을 아래로 누르는 것 이상의 역할을 합니다. 시트 위치, 툴 형상, 램 이동, 구조적 정렬 및 재료 거동을 조정하여 제어된 굽힘을 생성합니다.

백게이지는 굽힘이 발생하는 위치를 결정합니다. 펀치와 다이는 성형 형상을 결정합니다. 램은 관입 깊이를 제어하며, 재료의 스프링백(springback)은 풀린 후의 각도에 영향을 줍니다. 크라운(crowning) 및 지지 시스템은 긴 공작물 전체에서 일관성을 유지하도록 돕습니다.

정밀도는 더 많은 힘을 가하는 것이 아니라 전체 굽힘 조건을 재현하는 데서 나옵니다. 툴링, 위치, 깊이, 재료 및 굽힘 순서가 적절하게 제어되면 프레스 브레이크는 평평한 판금을 정확하고 반복 가능한 3차원 부품으로 변형할 수 있습니다.

귀하의 굽힘 요구 사항에 맞는 CNC 프레스 브레이크 선택 또는 구현에 대한 안내가 필요하시면, ADH Machine Tool에 문의 귀하의 응용 분야에 대해 논의하십시오.
