I. Pengenalan kepada Lenturan Mesin Tekan

Lenturan mesin tekan ialah teknologi fabrikasi logam yang biasa digunakan untuk membengkokkan logam kepada bentuk tertentu. Ia sangat penting dalam industri fabrikasi logam dan pembuatan. Proses ini melibatkan sebuah mesin yang dikenali sebagai mesin tekan. Jika anda ingin mendapatkan gambaran terstruktur tentang bagaimana pelbagai kaedah berfungsi dalam praktik, anda boleh merujuk kepada penerangan terperinci ini Panduan Kaedah Pembengkokan Mesin Penekan Brek.

Jenis-jenis mesin tekan termasuk mesin tekan manual, mesin tekan hidraulik, mesin tekan CNC, mesin tekan servo-elektrik, dan mesin tekan mekanikal. Setiap jenis mempunyai kelebihan dan ciri tersendiri semasa operasi press brake.

Dalam proses lenturan, kepingan logam diletakkan di atas mesin press brake dan boleh dibentuk kepada sudut dan bentuk yang diperlukan dengan mengenakan tekanan.

Dalam proses lenturan, bahan kerja dijepit di antara punch atas dan acuan bawah dan boleh dibentuk dengan mengenakan tekanan. Keseluruhan proses lenturan diprogramkan dan berjalan lancar. Mengetahui asas-asas lenturan press brake adalah penting untuk mereka bentuk dan menghasilkan produk yang mampan serta pintar.

II. Gambaran Keseluruhan Proses Lenturan

1. Langkah-langkah dalam Mesin Lenturan Press Brake

(1) Memuatkan Bahan, Melaraskan, dan Mengamankan

Langkah pertama dalam proses lenturan ialah memuatkan kepingan logam ke dalam mesin press brake. Bahan biasanya diletakkan di atas meja mesin, memastikan ia sejajar dengan garisan tengah alat. Penjajaran yang betul adalah kritikal untuk mengelakkan sebarang herotan semasa proses lenturan kepingan logam, yang boleh menyebabkan ketidaktepatan pada produk akhir.

Setelah sejajar, kepingan logam dikunci di tempatnya menggunakan pengapit atau sistem backgauge. Sistem ini memastikan bahan kekal di kedudukan sepanjang operasi lenturan, mengelakkan sebarang pergerakan yang mungkin menjejaskan ketepatan lenturan.

(2) Menyediakan Press Brake

Selepas bahan dipasang dengan selamat, mesin brek tekan perlu disediakan dengan betul. Ini melibatkan pemilihan alat pukul dan acuan yang sesuai berdasarkan jenis bahan, ketebalan, dan jejari lenturan yang diingini. Operator mesin juga perlu melaraskan sudut lenturan, panjang strok, dan daya yang dikenakan oleh brek tekan. Untuk maklumat lanjut mengenai penyediaan alat dan kecekapan, rujuk kepada Panduan untuk Perkakas dan Pembengkokan Press Brake.

Parameter ini sangat penting dalam mencapai lengkungan yang diinginkan dengan tahap ketepatan yang betul. Selain itu, sistem kawalan mesin mungkin perlu dilaraskan untuk dimensi bahagian tertentu, memastikan lengkungan dihasilkan dalam toleransi yang ditetapkan. Untuk pemahaman yang lebih mendalam tentang penyediaan dan pengoptimuman automatik, anda boleh meneliti ADH’s Brek Tekan CNC penyelesaian untuk fabrikasi logam moden.

(3) Operasi Lenturan

Setelah persediaan selesai, operasi lenturan boleh dimulakan. Press brake mengenakan daya melalui punch, menekan kepingan logam ke dalam acuan untuk membentuk lenturan yang diingini. Jumlah daya yang dikenakan dikawal dengan teliti untuk mengelakkan keretakan bahan atau lenturan yang tidak betul.

Sepanjang operasi, operator memantau proses untuk memastikan kedalaman dan sudut lenturan dicapai dengan tepat. Jika mesin dilengkapi CNC, parameter lenturan boleh diprogramkan terlebih dahulu, membolehkan mesin melaraskan secara automatik untuk hasil yang optimum.

(4) Pemeriksaan dan Pelarasan Selepas Lenturan

Selepas lenturan selesai, operator akan memeriksa bahagian tersebut untuk mengesahkan bahawa lenturan memenuhi spesifikasi yang diperlukan. Sebarang pelarasan pada mesin atau perkakasan boleh dibuat jika perlu.

Bergantung pada kerumitan bahagian, proses tambahan seperti kemasan atau pemangkasan juga boleh dilakukan untuk memperhalus bentuk dan memastikan bahagian tersebut sesuai dengan tepat dalam pemasangan akhir. Anda boleh mendapatkan data rujukan tambahan dan pandangan teknikal dalam bahan boleh muat turun ADH’s brosur.

2. Jenis Teknik dan Aplikasi Lenturan Press Brake

Terdapat pelbagai jenis teknik lenturan bagi setiap press brake:

(1) Pembengkokan Udara

Proses

Lenturan udara ialah salah satu teknologi yang biasa digunakan dalam lenturan logam, di mana logam tidak bersentuhan secara langsung dengan die. Punch akan menekan kepingan logam ke dalam die hingga kedalaman tertentu tanpa menyentuh bahagian bawah.

Sebab bagi lenturan ialah kepingan logam terletak di atas die berbentuk V di bahagian bawah dan menggunakan ruang udara di bawah. Sudut lenturan ditentukan oleh kedalaman di mana punch turun ke dalam die. Selain itu, lenturan udara memerlukan kuasa yang lebih rendah berbanding teknik lain, dan ini dapat memanjangkan jangka hayat mesin.

Kelebihan

Lenturan udara menonjol kerana fleksibilitinya. Oleh sebab logam tidak sepenuhnya mengikut bentuk die, menggunakan set alat yang sama mampu mencapai sudut lenturan yang diingini, yang mengurangkan masa pertukaran alat dan meningkatkan kecekapan. Dibandingkan dengan kaedah lain, lenturan udara memerlukan daya yang lebih kecil, maka dapat memanjangkan jangka hayat mesin.

Pertimbangan

• Pantulan: Bahan akan melantun sedikit selepas dilentur, jadi anda perlu melenturkannya sedikit lebih banyak untuk mendapatkan sudut yang betul.
• Ketepatan Sudut: Untuk mencapai sudut yang tepat mungkin memerlukan pelarasan tambahan disebabkan oleh pantulan.

Aplikasi

Lenturan udara digunakan secara meluas dalam press brake hidraulik kerana fleksibilitinya, terutamanya apabila pelbagai sudut die lenturan diperlukan dalam kerja yang sama. Ia boleh digunakan untuk melentur pelbagai bahan logam dan menghasilkan produk berskala kecil hingga sederhana.

Banyak industri mendapat manfaat daripada teknologi ini, seperti automotif, aeroangkasa, dan pembinaan. Industri-industri ini tidak perlu menggantikan alat secara berterusan, dan boleh menghasilkan pelbagai komponen.

(2) Lenturan Dasar

Proses

Dalam lenturan bawah, kepingan logam ditekan sepenuhnya di bahagian bawah die berbentuk V. Punch memaksa logam membentuk bentuk yang sama seperti die. Tidak seperti lenturan udara, lenturan bawah memaksa logam bersentuhan sepenuhnya dengan bahagian atas punch dan kedua-dua sisi alat.

Walau bagaimanapun, berbanding dengan coining, tekanan yang dikenakan adalah lebih kecil. Oleh itu, sudut lenturan sukar untuk sepenuhnya menyamai bentuk die.

Pantulan Semula

Fenomena jelas dalam lenturan bawah ialah “pantulan semula”. Apabila kepingan logam telah dilentur dan dilepaskan, ia akan mengecut sedikit untuk kembali kepada bentuk asalnya. Pemulihan elastik ini boleh menyebabkan masalah apabila ketepatan sangat penting.

Untuk mengimbangi pantulan semula, punch akan melentur bahan secara berlebihan. Atau die dengan sudut yang lebih halus boleh digunakan terlebih dahulu untuk memastikan sudut akhir lenturan adalah tepat sekiranya berlaku pantulan semula. Kaedah ini sesuai digunakan untuk melentur bahagian dengan geometri yang agak mudah.

Kelebihan

• Ketepatan Tinggi: Memberikan kawalan yang lebih besar ke atas sudut lenturan, mengurangkan keperluan untuk pelarasan.
• Pengurangan Springback: Mengurangkan springback, memastikan hasil yang konsisten.

Pertimbangan

• Keperluan Daya Lebih Tinggi: Memerlukan daya lebih tinggi berbanding lenturan udara, meningkatkan haus pada mesin dan perkakas.
• Haus Perkakas: Daya yang meningkat boleh menyebabkan haus lebih cepat pada penebuk dan bahagian bawah acuan.

Aplikasi

Dalam keadaan menekankan konsistensi dan ketepatan, lenturan bawah adalah pilihan terbaik. Ia digunakan secara meluas dalam industri yang memerlukan perbezaan minimum dan komponen seragam, seperti elektronik.

(3) Penempaan Syiling

Proses

Penempaan syiling ialah teknologi yang menggunakan kuasa kuat untuk menekan kepingan logam dan memaksanya berubah bentuk, membengkok, dan menipis supaya sesuai dengan bentuk acuan dengan tepat. Proses ini terkenal dengan kuasa yang sangat besar dan akan mengingatkan orang tentang proses penempaan syiling.

Ia memerlukan mesin tekan berkekuatan tinggi dan reka bentuk perkakas yang lebih rumit dan digunakan terutamanya untuk komponen yang memerlukan pengeluaran berketepatan tinggi.

Kelebihan

• Ketepatan Melampau: Menghasilkan lenturan yang sangat tepat dengan hampir tiada springback.
• Konsistensi: Memastikan sudut lenturan yang konsisten pada pelbagai bahagian.

Pertimbangan

• Daya Tonnage Tinggi: Memerlukan daya yang besar, yang boleh memberi tekanan tinggi kepada mesin tekan dan juga perkakas.
• Tekanan ke atas Perkakas: Tekanan kuat boleh menyebabkan haus cepat dan kemungkinan kerosakan pada perkakas.

Hubungan dengan pengeluaran syiling

“Coining” merujuk kepada kaedah pengeluaran syiling pada asalnya. Dalam proses pengeluaran syiling, plat logam kosong akan ditekan di antara dua acuan di bawah tekanan yang sangat tinggi, sekali gus memastikan aliran logam dan pengisian acuan. Syiling dengan reka bentuk yang kompleks akan dihasilkan. Begitu juga, logam akan ditekan dalam teknologi coining untuk menangkap setiap butiran kecil pada acuan.

Jadual Perbandingan Utama: Tekanan, Ketepatan, Haus Alat, dan Aplikasi Sesuai

III. Faktor yang Mempengaruhi Lenturan Press Brake

1. Sifat Bahan

Sifat bahan yang dibengkokkan memainkan peranan penting dalam proses lenturan press brake. Bahan yang berbeza bertindak balas secara berbeza terhadap daya lenturan disebabkan oleh variasi dalam sifat fizikal dan mekanikal mereka. Memahami sifat-sifat ini adalah penting untuk memilih parameter lenturan yang sesuai dan memastikan hasil yang optimum.

Ketebalan Bahan

Ketebalan bahan adalah salah satu faktor paling kritikal dalam lenturan press brake. Bahan yang lebih tebal memerlukan lebih banyak daya untuk dibengkokkan, yang boleh mempengaruhi pemilihan alat dan tetapan mesin. Daya lenturan mesti mencukupi untuk mencapai sudut yang diingini tanpa menyebabkan kerosakan seperti retakan atau ubah bentuk berlebihan.

Selain itu, bahan yang lebih tebal cenderung menunjukkan kurang springback, menjadikannya lebih mudah untuk mencapai lenturan yang tepat. Operator mesti mempertimbangkan ketebalan dalam pengiraan mereka untuk memastikan press brake mampu mengendalikan daya yang diperlukan dengan cekap.

Kekerasan Bahan

Kekerasan bahan juga mempengaruhi proses lenturan. Bahan yang lebih keras, seperti keluli berkuat tinggi, memerlukan lebih banyak daya untuk dibengkokkan dan lebih mudah retak jika tidak dikendalikan dengan betul. Bahan yang lebih lembut, seperti aluminium, memerlukan kurang daya tetapi lebih mudah terdedah kepada tanda permukaan dan kemek.

Kekerasan bahan mempengaruhi pemilihan punch dan acuan, serta kaedah lenturan (air bending, bottoming, atau coining). Memadankan alat dengan betul kepada kekerasan bahan membantu mencapai hasil yang konsisten tanpa menjejaskan integriti bahan.

Jenis Bahan

Bahan yang berbeza, termasuk keluli, aluminium, tembaga, dan aloi mereka, mempunyai sifat unik yang mempengaruhi tingkah laku semasa proses membengkok. Sebagai contoh:

• Keluli: Dikenali kerana kekuatan dan ketahanannya, keluli sering digunakan dalam pembengkokan mesin press brake. Ia biasanya memerlukan daya membengkok yang lebih tinggi dan pengendalian yang teliti untuk mengelakkan masalah seperti retak atau pantulan balik yang berlebihan.
• Aluminium: Bahan ini lebih mudah dibengkokkan berbanding keluli tetapi lebih cenderung mengalami kecacatan permukaan. Ia mempunyai kecenderungan pantulan balik yang lebih tinggi, memerlukan pelarasan pada sudut bengkok untuk mengimbangi.
• Kuprum: Tembaga dan aloi-aloinya bersifat mulur dan mudah dibentuk, menjadikannya sesuai untuk bengkokan yang kompleks. Walau bagaimanapun, ia boleh terdedah kepada kerosakan permukaan, memerlukan bahan alat yang lebih lembut atau salutan pelindung.

2. Pertimbangan Peralatan

Peralatan adalah faktor kritikal lain dalam pembengkokan mesin press brake, kerana pemilihan penebuk dan acuan secara langsung mempengaruhi kualiti dan ketepatan bengkokan. Pemilihan dan penyelenggaraan peralatan yang betul adalah penting untuk mencapai hasil yang konsisten dan tepat.

Memilih Penebuk dan Acuan yang Betul

Pemilihan set penebuk dan acuan adalah sangat penting untuk kejayaan operasi membengkok. Faktor yang perlu dipertimbangkan termasuk:

• Sudut dan Jejari Penebuk: Sudut dan jejari penebuk mesti sepadan dengan sudut dan jejari bengkok yang diingini. Untuk bengkokan yang lebih tajam, sudut penebuk yang lebih rendah diperlukan, manakala jejari yang lebih besar mungkin memerlukan peralatan yang berbeza. Jejari penebuk juga mempengaruhi jejari bengkok dalaman, yang boleh mempengaruhi aliran bahan dan kualiti bengkok akhir.
• Lebar Bukaan Acuan: Lebar bukaan acuan (lebar-V) harus sepadan dengan ketebalan bahan dan jejari bengkok yang diingini. Lebar-V yang lebih luas membolehkan pembengkokan bahan yang lebih tebal dengan lebih mudah, manakala lebar acuan-V yang lebih sempit sesuai untuk kepingan yang lebih nipis. Bukaan acuan mesti dipilih dengan teliti untuk mengelakkan kerosakan bahan dan memastikan bengkokan yang tepat.
• Jenis Bahan Peralatan: Bahan peralatan itu sendiri adalah penting. Sebagai contoh, bahan alat yang lebih keras seperti karbida sesuai untuk logam berkuatan tinggi, manakala bahan alat yang lebih lembut seperti aluminium atau tembaga dengan salutan pelindung adalah ideal untuk mengelakkan kerosakan permukaan pada logam yang lebih lembut seperti tembaga atau aluminium.

Kehausan dan Penyelenggaraan Perkakas

Penyelenggaraan dan pemeriksaan berkala terhadap peralatan mesin press brake adalah penting untuk mengekalkan ketepatan dan memanjangkan hayat alat. Kerosakan alat boleh menyebabkan ketidaktepatan dan kecacatan dalam proses membengkok. Amalan penyelenggaraan utama termasuk:

• Pemeriksaan Berkala: Alat harus diperiksa untuk tanda-tanda haus seperti retak, serpihan, atau ubah bentuk. Alat yang rosak mesti dibaiki atau diganti segera untuk mengelakkan kompromi pada kualiti bengkok.
• Pembersihan Alat: Menjaga alat bebas daripada serpihan dan kotoran memastikan operasi yang lancar dan memanjangkan hayat alat. Bahan cemar boleh menyebabkan pengagihan daya yang tidak sekata, membawa kepada ketidaktepatan.
• Penyimpanan yang BetulAlat harus disimpan dengan cara yang mengelakkan kerosakan dan kakisan. Penyelesaian penyimpanan yang betul, seperti rak alat dan penutup pelindung, adalah penting untuk mengekalkan integriti alat.

Keserasian dengan Automasi

Dengan kemajuan dalam teknologi CNC, mesin press brake semakin bergantung kepada sistem automatik untuk meningkatkan ketepatan dan kecekapan. Perkakas mesti serasi dengan sistem ini bagi memanfaatkan sepenuhnya kelebihan automasi.

Perkakas yang serasi dengan CNC membolehkan pertukaran alat yang cepat dan tepat, mengurangkan masa penyediaan dan meningkatkan keluaran pengeluaran. Selain itu, sistem perkakas canggih mungkin merangkumi sensor dan mekanisme maklum balas untuk memantau serta melaraskan parameter pembengkokan secara masa nyata, memastikan kualiti yang konsisten dalam setiap larian pengeluaran.

IV. Teknologi Canggih dalam Pembengkokan Press Brake

Pembengkokan press brake ialah proses pembentukan logam yang digunakan secara meluas melibatkan ubah bentuk elastik kepingan logam di bawah tekanan punch atas dan die bawah press brake serta ubah bentuk plastik.

1. Sistem CNC (Computer Numerical Control)

Press brake mengguna pakai banyak teknologi canggih, dan CNC ialah salah satunya. Melalui teknologi CNC, operasi press brake tidak bergantung sepenuhnya pada manual. Sebaliknya, pra-pengaturcaraan dilakukan secara maju.

Ini bermakna pembinaan dan pengendali boleh mereka bentuk serta memasukkan parameter tertentu ke dalam komputer. Mesin boleh dikendalikan mengikut arahan ini. Kelebihan menggunakan CNC dalam press brake adalah seperti berikut:

• Ketepatan dipertingkat: teknologi CNC boleh mengawal proses pembengkokan dengan tepat, sekali gus mencapai pembengkokan yang tepat dan konsisten.
• Kebolehulangan: disebabkan mesin dikendalikan oleh program yang direka bentuk awal, setiap pembengkokan boleh mencapai keputusan yang sangat konsisten, tanpa mengira jumlah pengeluaran.
• Produktiviti dipertingkat: operasi automatik mengurangkan keperluan untuk manipulasi manusia. Mesin alat CNC boleh melaksanakan operasi pembengkokan yang rumit dengan kecekapan tinggi, mengurangkan masa pengeluaran dan meningkatkan produktiviti.
• Kebolehsuaian: teknologi CNC membolehkan pengguna mengubah suai dan melaraskan parameter pembengkokan dengan mudah untuk disesuaikan dengan keperluan tugas yang berbeza.
• Masa penyediaan dikurangkan: mesin alat CNC boleh memulihkan dan mengingati program pembengkokan tanpa penyediaan manual, mengurangkan masa peralihan antara bahan kerja.
• Sisa dikurangkan: ketepatan tinggi dan kebolehulangan bermakna kurang kesilapan dan sisa, sekali gus mengurangkan bahan dan kos.

2. Pengukuran Sudut Laser

Sistem pengukuran sudut laser memberikan maklum balas masa nyata tentang sudut bengkok, memastikan kawalan yang tepat dan mengurangkan keperluan untuk pengukuran dan pelarasan manual. Teknologi ini meningkatkan ketepatan dan kebolehulangan dalam operasi membengkok.

Sistem laser memantau sudut bengkok secara berterusan, membolehkan pelarasan segera. Pengukuran yang tepat memastikan setiap bengkok memenuhi sudut yang ditetapkan, mengurangkan kerja semula dan sisa. Mengintegrasikan sistem pengukuran laser dengan kawalan CNC memudahkan proses membengkok, menjadikannya lebih mudah untuk operator mencapai hasil yang tepat.

Dalam industri automotif, sistem pengukuran sudut laser membantu menghasilkan panel badan dengan bengkok yang tepat, memastikan bahagian-bahagian dipasang dengan betul dan memenuhi spesifikasi reka bentuk. Sebuah pengeluar automotif melaporkan pengurangan kerja semula sebanyak 15% dan peningkatan kelajuan pengeluaran sebanyak 10% selepas melaksanakan sistem pengukuran sudut laser.

3. Sistem Backgauge Canggih

Sistem backgauge canggih meningkatkan ketepatan kedudukan kepingan logam, memastikan setiap bengkok dilakukan di lokasi yang betul. Sistem ini boleh dikawal CNC, menyediakan kedudukan automatik dan sangat tepat.

Backgauge canggih menawarkan kedudukan yang tepat dan boleh diulang untuk bahan kerja. Sistem backgauge yang dikawal CNC mengautomatikkan proses persediaan, mengurangkan campur tangan manual. Sistem ini boleh mengendalikan pelbagai saiz dan ketebalan kepingan, menampung pelbagai tugas membengkok.

Dalam operasi pembuatan berskala besar, sistem backgauge canggih meningkatkan kecekapan dan ketepatan, membolehkan pengeluaran komponen kompleks dengan toleransi ketat. Sebuah kilang pembuatan melaporkan peningkatan kapasiti pengeluaran sebanyak 20% dan pengurangan kadar sisa sebanyak 15% selepas mengintegrasikan sistem backgauge canggih.

Teknologi canggih ini benar-benar mengubah proses membengkok press brake, menjadikan pelbagai industri lebih cekap dan menjimatkan kos.

Ⅴ. Prinsip Teras Didedahkan: Sains di Sebalik Membengkok

1. Prinsip Teras: Sains di Sebalik Membengkok Logam

Untuk benar-benar menguasai pembentukan logam, seseorang mesti memahami bagaimana bahan bertindak balas di bawah daya luar yang kuat. Ini bukan sekadar tindakan mekanikal—ia adalah interaksi halus antara sains bahan dan kejuruteraan mekanikal pada tahap mikroskopik. Menguasai prinsip asas ini adalah kunci untuk berkembang daripada operator yang sekadar “melaksanakan tugas” kepada juruteknik yang boleh “meramal, mendiagnosis, dan mengoptimumkan” proses.

(1) Keanjalan dan Keplastikan: Logik Asas Deformasi Logam

Bayangkan sekeping kepingan logam di tangan anda. Apabila press brake mengenakan daya, ia mengalami dua tahap deformasi yang berbeza—tingkah laku berganda ini menjadi asas kepada semua proses pembentukan logam.

1）Deformasi Anjal:

Pada tahap awal pemuatan, logam bertindak seperti spring berkuatan tinggi. Ia membengkok, tetapi struktur kristal dalaman kekal utuh. Jika daya dilepaskan pada ketika ini, keanjalan bahan membolehkannya kembali sepenuhnya ke bentuk asal yang rata. Perubahan boleh balik ini bukan sesuatu yang kita mahukan dalam produk siap.

2）Deformasi Plastik:

Apabila daya yang dikenakan melepasi ambang kritikal—dikenali sebagai Kekuatan Luluh—pembentukan sebenar bermula. Pada ketika ini, daya cukup besar untuk menyebabkan gelinciran dan anjakan kekal antara lapisan atom dalam logam. Deformasi ini tidak boleh diubah balik. Walaupun selepas tekanan luar dialihkan, logam mengekalkan bentuk barunya. Intipati membengkok terletak pada penggunaan dan kawalan tepat terhadap deformasi plastik ini.

Pandangan Utama: Dalam setiap operasi membengkok, ubah bentuk elastik dan plastik berlaku serentak. Apabila penebuk menekan ke bawah, bahan mengalami ubah bentuk plastik, membentuk sudut yang diingini; pada masa yang sama, tegasan elastik terbina dalam logam. Sebaik sahaja penebuk berundur dan tekanan dilepaskan, tenaga elastik yang “tertekan” itu cuba memantul kembali—menyebabkan sudut bengkok pulih sedikit. Fenomena ini, dikenali sebagai springback, merupakan salah satu aspek paling mencabar namun asas dalam proses membengkok.

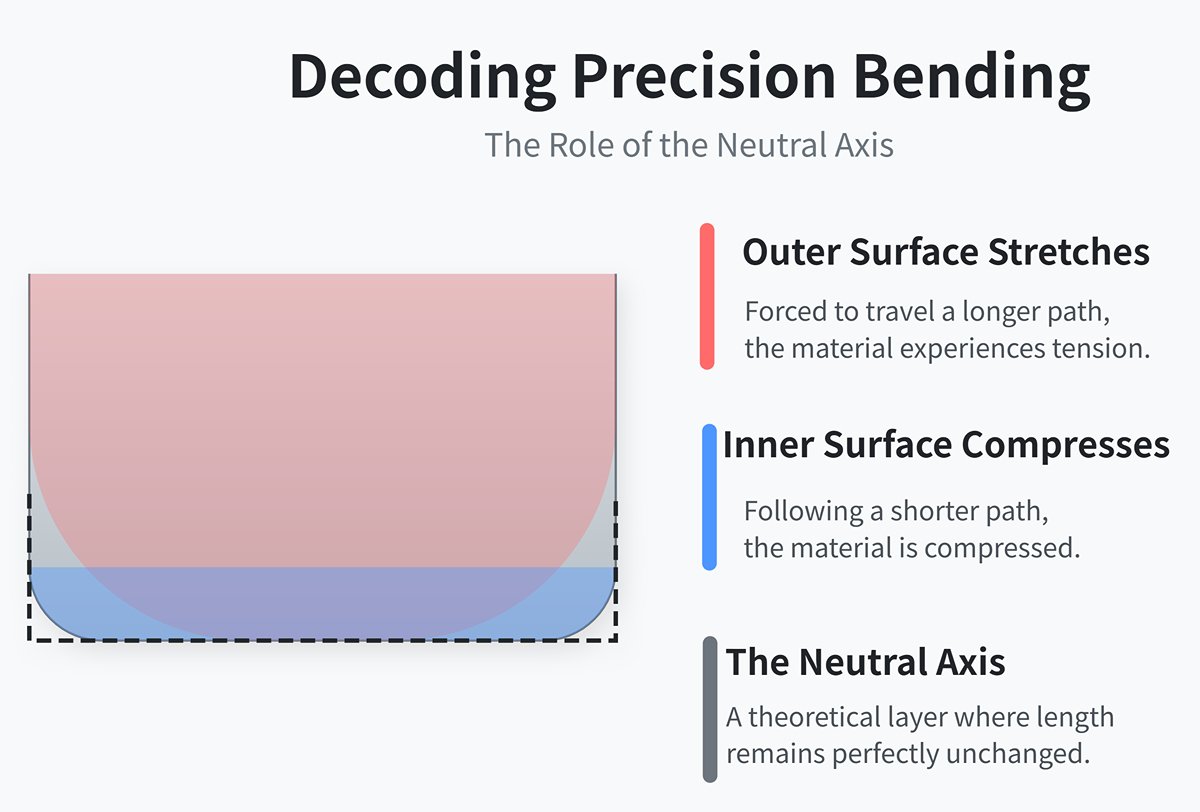

2. Paksi Neutral dan Faktor-K: Menyingkap Ketepatan Membengkok

Apabila kepingan logam dibengkokkan, taburan tegasan dalaman jauh daripada seragam. Bayangkan keratan rentas kepingan yang dibengkokkan:

• Permukaan luar bengkok meregang kerana ia perlu melalui laluan yang lebih panjang.
• Permukaan dalam termampat kerana ia mengikuti laluan yang lebih pendek.

Di antara dua daya yang bertentangan ini terdapat satu lapisan teori yang panjangnya kekal tidak berubah sepanjang proses membengkok. Lapisan luar biasa ini dipanggil Paksi Neutral.

Definisi

Apakah Paksi Neutral dan Bagaimana Ia Beralih Semasa Membengkok Secara teori, paksi neutral ialah kawasan di mana kedua-dua tegasan dan regangan adalah sifar. Bagi kepingan rata, ia terletak tepat di titik tengah ketebalan. Namun, apabila proses membengkok bermula, rintangan mampatan di bahagian dalam biasanya melebihi rintangan tegangan di bahagian luar, menyebabkan paksi neutral beralih secara semula jadi ke arah keadaan tenaga yang lebih stabil—jejari dalam bengkok. Peralihan kecil ini adalah kunci kepada semua pengiraan corak rata yang tepat.

Faktor-K: Meramal Tingkah Laku Regangan Bahan

Untuk mengukur kedudukan paksi neutral, jurutera memperkenalkan satu parameter tanpa dimensi yang penting dikenali sebagai Faktor-K.

Faktor-K = Jarak dari Paksi Neutral ke Permukaan Dalam (t) / Jumlah Ketebalan Bahan (T)

• Jika paksi neutral berada tepat di pertengahan ketebalan, Faktor-K bersamaan 0.5.
• Oleh kerana paksi neutral beralih ke dalam, Faktor-K sebenar hampir selalu kurang daripada 0.5, biasanya antara 0.33 hingga 0.48.

Faktor-K bukanlah nilai tetap—ia bergantung pada jenis bahan, ketebalan, kekerasan, jejari bengkok, dan kaedah membengkok. Ia berfungsi sebagai “kod” penting yang menghubungkan geometri bengkok tiga dimensi kepada susun atur kosong dua dimensi. Menetapkan Faktor-K dengan tepat dalam sistem CAD atau CNC adalah barisan pertahanan pertama untuk memastikan dimensi flange yang tepat.

3. Istilah Penting: Kuasai Bahasa Pakar

Dengan menguasai istilah industri berikut, anda akan dapat menerangkan isu dengan tepat, mentafsir lukisan teknikal dengan betul, dan berkomunikasi dengan lancar bersama jurutera berpengalaman.

(1) Elaun Bengkok (BA) vs. Potongan Bengkok (BD)

Kedua-dua konsep ini mewakili pendekatan berbeza untuk mengira panjang rata kepingan, yang akhirnya membawa kepada hasil akhir yang sama.

1）Elaun Bengkok (BA):

Merujuk kepada panjang lengkok di sepanjang paksi neutral dalam kawasan bengkok. Anda boleh menganggapnya sebagai panjang bahan tambahan yang diperlukan untuk membentuk bengkok. Pengiraan ini mengikuti logik penambahan:

Panjang rata = Panjang Flange A + Panjang Flange B + Elaun Lenturan.

2) Penolakan Lenturan (BD):

Merujuk kepada jumlah yang ditolak daripada jumlah dua flange yang dilanjutkan sehingga titik persilangan teori (Apex) untuk mendapatkan panjang rata yang betul. Formula ini menggunakan logik penolakan:

Panjang rata = (Flange A ke Apex) + (Flange B ke Apex) – Penolakan Lenturan.

Dalam praktiknya, pereka bentuk biasanya bekerja dengan nilai BA dalam perisian CAD, manakala operator di lantai kilang sering menggunakan carta BD untuk menentukan saiz kepingan dengan cepat.

(2) Lenturan balik

“Kesan ingatan” logam. Seperti yang dijelaskan sebelum ini, apabila tekanan lenturan dilepaskan, tenaga elastik yang tersimpan dalam bahan menyebabkan sudut lenturan melantun sedikit, menghasilkan sudut akhir yang lebih besar daripada sudut alat. Sebagai contoh, untuk mencapai lenturan tepat 90°, anda mungkin perlu “melentur lebih” menggunakan acuan 88° untuk mengimbangi terlebih dahulu kesan lantunan. Semakin kuat bahan dan semakin besar jejari lenturan, semakin ketara kesan lantunan.

(3) Jejari Lenturan Minimum

Ini menentukan jejari lenturan dalaman terkecil yang boleh ditoleransi oleh bahan tanpa retak pada permukaan luar. Ia mencerminkan kemuluran bahan. Sebarang percubaan untuk melentur di bawah jejari ini akan terlebih meregang gentian luar dan menyebabkan keretakan, menjadikan bahagian tersebut rosak. Nilai ini biasanya dinyatakan sebagai gandaan ketebalan bahan (T) — contohnya, sekitar 0.5T untuk aluminium lembut dan sehingga 3T atau lebih untuk keluli berkuatan tinggi.

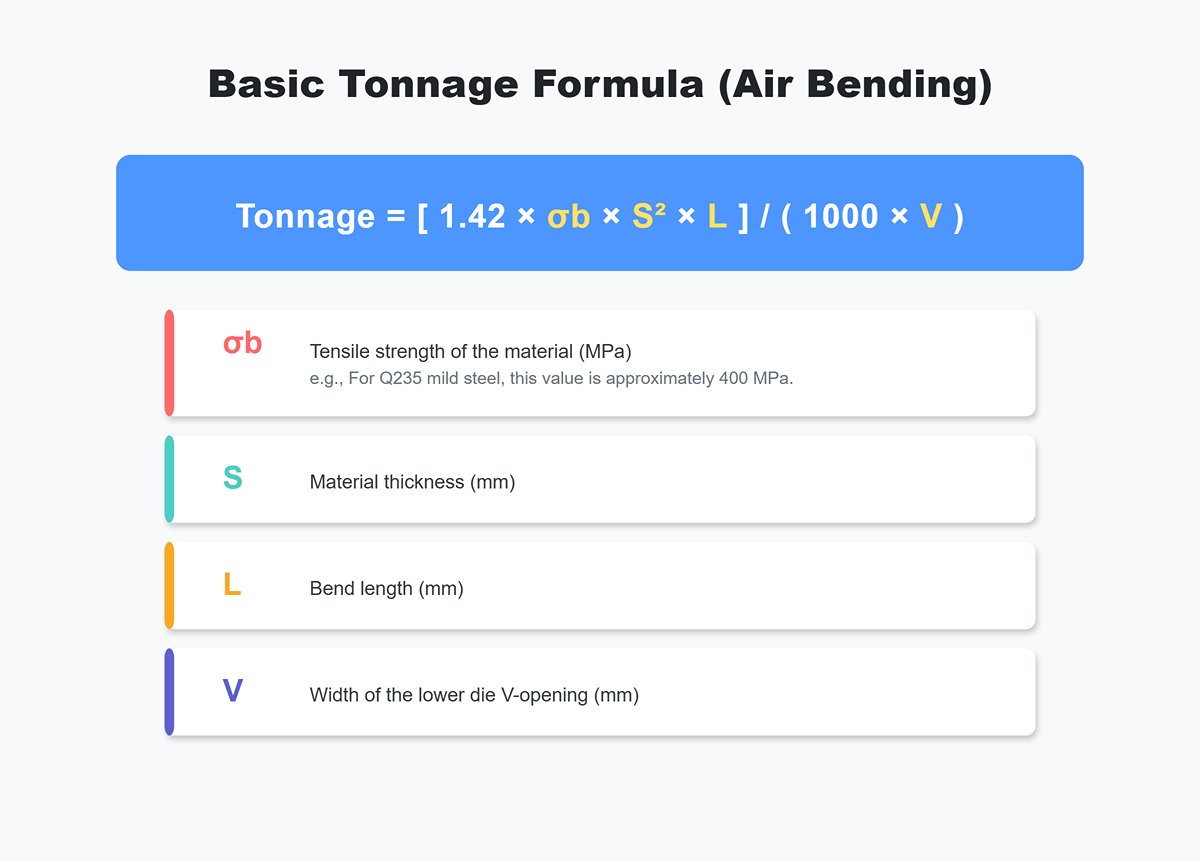

(4) Tonnage

Jumlah daya pembentukan yang mesti dikenakan oleh mesin press brake untuk menyiapkan satu lenturan, diukur dalam tan. Menggunakan tonnage yang betul adalah kritikal: terlalu sedikit, lenturan tidak dapat dibentuk dengan sempurna; terlalu banyak, anda berisiko merosakkan alat, mesin, atau meninggalkan lekukan pada bahagian. Tonnage yang diperlukan bergantung terutamanya pada kekuatan tegangan bahan, ketebalan kepingan, panjang lenturan, dan lebar bukaan acuan (V-width).

4. Salah Faham Biasa: Elakkan Perangkap Awal

Pada permulaan, beberapa andaian yang kelihatan “logik” sebenarnya boleh menjadi punca utama kesilapan pada masa hadapan. Mari kita jelaskan perangkap ini sebelum ia menyesatkan anda:

(1) Mitos 1: Faktor-K Sentiasa 0.5 Penjelasan

Ini adalah salah satu kesilapan paling kerap — dan paling serius — yang dilakukan oleh pemula. Paksi neutral sentiasa beralih ke dalam, bermakna Faktor-K hampir tidak pernah tepat 0.5. Menggunakan nilai lalai itu secara membuta tuli akan menyebabkan semua pengiraan corak rata menjadi salah secara asas, membawa kepada kesilapan dimensi yang meluas dalam pengeluaran.

(2) Mitos 2: Coining Adalah Penawar Muktamad untuk Lantunan Penjelasan

Walaupun coining boleh hampir menghapuskan lantunan dengan menggunakan tekanan yang sangat tinggi, ia menyebabkan haus teruk pada mesin dan alat (memerlukan 5–10 kali ganda tonnage daripada lenturan udara) dan boleh memutarbelitkan mikrostruktur bahan. Dalam lenturan CNC berketepatan tinggi moden, lenturan udara — dioptimumkan melalui lenturan lebih yang dikira — telah menjadi kaedah pilihan, mengimbangi ketepatan, kecekapan, dan kos efektif.

(3) Salah Faham 3: Jika sudut akhir betul, dimensi bahagian juga mesti betul
Penjelasan

Sudut dan dimensi adalah dua toleransi bebas yang mesti dipenuhi kedua-duanya. Bahagian dengan panjang flange yang salah akibat pengiraan Faktor-K yang salah adalah ditolak, walaupun sudut lenturannya sempurna. Lenturan profesional sebenar mencapai ketepatan dalam kedua-dua sudut dan dimensi.

(4) Salah Faham 4: Sifat bahan adalah sempurna konsisten dalam satu kelompok
Penjelasan:

Walaupun dalam satu gegelung keluli yang mempunyai nombor kelompok yang sama, variasi kecil dalam ketebalan, kekerasan, dan komposisi kimia boleh berlaku. Ketidakkonsistenan ini adalah punca utama hanyutan dimensi dan sudut dalam pengeluaran besar-besaran. Inilah sebabnya mengapa mesin press brake moden berprestasi tinggi menggabungkan ciri-ciri canggih seperti pengukuran sudut laser dan pampasan lenturan dinamik — untuk secara berterusan mengatasi variasi ini dan memastikan ketepatan yang konsisten serta boleh diulang.

Ⅵ. Mempermudah Pengiraan: Menukar Matematik Kompleks kepada Kuasa Praktikal

Kami faham bahawa bagi ramai pemula, melihat formula matematik yang kompleks boleh terasa seperti menemui jalan buntu. Tetapi yakinlah — dalam dunia pembengkokan, formula-formula ini bukanlah halangan; ia adalah alat paling berkuasa anda. Ia menghubungkan teori dan amalan, membolehkan kawalan yang tepat. Misi bab ini adalah untuk “menterjemah” formula yang menakutkan ini menjadi instrumen praktikal yang anda boleh fahami, gunakan, dan manfaatkan untuk menjana nilai sebenar. Mari kita pecahkan bersama-sama, dan jadikan matematik berfungsi untuk anda.

1. Pengiraan Praktikal bagi Elaun Bengkok (BA) dan Potongan Bengkok (BD)

Seperti yang dibincangkan dalam Bab 2, Elaun Bengkok (BA) dan Potongan Bengkok (BD) adalah dua pendekatan teras untuk menentukan panjang corak rata bagi bahagian logam kepingan. Menguasainya membolehkan anda meramal dimensi terbentuk dengan tepat sejak dari peringkat pemotongan kosong.

(1) Elaun Bengkok (BA) – logik “penambahan”

Digunakan apabila bermula daripada jumlah segmen lurus dan menambah panjang kawasan bengkok.

Formula: BA = (π / 180) * A * (IR + K * T)

Perincian parameter:

• A: Sudut bengkok (contohnya, gunakan 90 untuk bengkok 90°)
• IR: Jejari bengkok dalaman, ditentukan oleh jejari penebuk atau keadaan pembentukan sebenar
• K: Faktor-K, mewakili lokasi paksi neutral
• T: Ketebalan bahan

(2) Panjang rata akhir

L = L1 + L2 + BA (di mana L1 dan L2 adalah panjang bebibir)

(3) Potongan Bengkok (BD) – logik “penolakan”

Digunakan apabila bermula daripada jumlah panjang yang memanjang ke titik persilangan maya dan menolak nilai pembetulan.

Formula: BD = 2 * OSSB - BA

(4) Setback Luar (OSSB)

OSSB = tan(A / 2) * (IR + T)

(5) Panjang rata akhir

L = (L1 ke persilangan maya) + (L2 ke persilangan maya) - BD

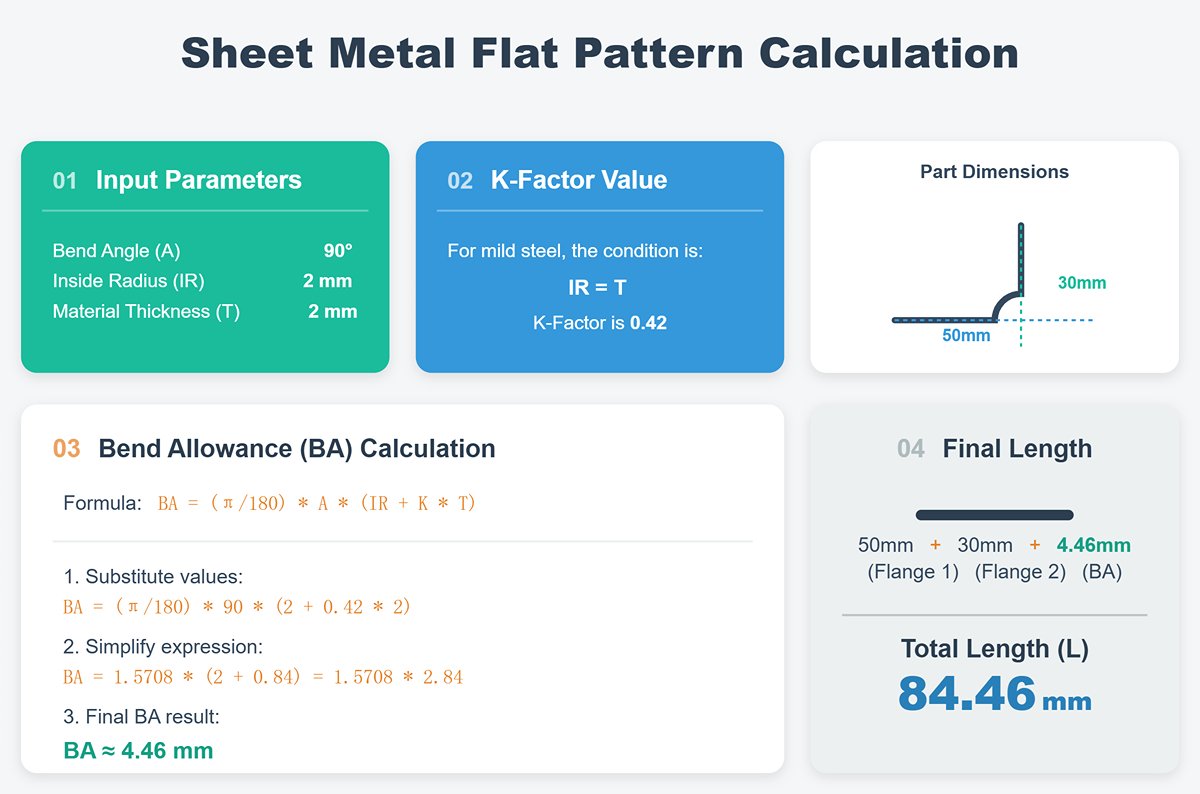

2. Kajian Kes: Pengiraan langkah demi langkah menggunakan keluli dan aluminium biasa
Senario:

Kita perlu membengkokkan bahagian 90° yang diperbuat daripada keluli lembut setebal 2mm. Lukisan menetapkan jejari dalam (IR) 2mm, dan dua panjang flange masing-masing ialah 50mm dan 30mm.

(1) Tentukan parameter:

A = 90°IR = 2mmT = 2mm

Rujuk jadual Faktor-K (lihat Seksyen 3.2).

Untuk keluli lembut, apabila IR = T, nilai anggaran K ialah 0.42.

(2) Kira Elaun Bengkok (BA):

BA = (π / 180) * 90 * (2 + 0.42 * 2)BA = 1.5708 * (2 + 0.84)BA = 1.5708 * 2.84 ≈ 4.46 mm

(3) Kira panjang corak rata:

L = 50mm + 30mm + 4.46mm = 84.46 mm

Untuk menghasilkan bahagian dengan dimensi flange akhir 50mm × 30mm, anda perlu memotong kepingan rata kepada panjang keseluruhan 84.46mm.

(4) Alat Kecekapan: Kalkulator Dalam Talian dan Helaian Rujukan Pantas yang Disyorkan
Walaupun memahami pengiraan manual adalah penting, kecekapan adalah kritikal dalam persekitaran pengeluaran yang pantas. Kami sangat mengesyorkan untuk menanda dan menggunakan alat berikut:

• Kalkulator Atas Talian Logam Lembaran: Hanya cari “Kalkulator Lenturan Logam Lembaran” — anda akan menemui banyak alat percuma yang memberikan keputusan segera setelah parameter dimasukkan.
• Aplikasi Mudah Alih: Banyak aplikasi industri logam lembaran dilengkapi dengan ciri pengiraan BA/BD terbina.
• Jadual Rujukan Excel Tersuai: Masukkan formula ke dalam Excel untuk mencipta model anda sendiri bagi bahan dan ketebalan yang sering digunakan.

Alat meningkatkan kecekapan, tetapi penguasaan sebenar datang daripada memahami prinsip. Apabila alat gagal atau anda berdepan dengan keadaan tidak standard, pemahaman itulah yang menjadikan anda penyelesai masalah.

3. Panduan Rujukan Pantas dan Aplikasi Faktor-K

Faktor-K adalah asas kepada semua pengiraan corak rata. Faktor-K yang salah boleh menjejaskan dimensi keseluruhan kelompok. Walaupun Faktor-K yang paling tepat hanya boleh ditentukan melalui ujian lenturan dan pengiraan semula, jadual rujukan berasaskan industri berikut memberikan titik permulaan yang sangat baik.

(1) Nilai Rujukan Faktor-K Tipikal (Lenturan Udara)

(2) Cara Meleraikan Logam Lembaran dengan Tepat Menggunakan Faktor-K

1) Kenal pasti Bahan dan Proses:

Sahkan jenis bahan, ketebalan, dan jejari bengkok dalam yang ditentukan mengikut lukisan reka bentuk.

2) Anggar Menggunakan Jadual Rujukan:

Daripada jadual di atas, pilih Faktor-K yang paling sesuai dengan bahan dan keadaan pembengkokan anda.

3) Gunakan dalam Pengiraan:

Masukkan Faktor-K ini ke dalam formula BA atau BD yang diterangkan dalam Seksyen 3.1 untuk mengira panjang corak rata.

4) Pengesahan Bengkok Percubaan (Langkah Kritikal):

Lakukan bengkok ujian pada kepingan pertama dan ukur dengan tepat dimensi flange. Jika terdapat penyimpangan, laraskan Faktor-K (kurangkan K jika bahagian terlalu besar, tingkatkan K jika terlalu kecil), kira semula, dan uji semula sehingga dimensi tepat.

5) Rekod dan Arkib:

Apabila Faktor-K yang tepat telah ditetapkan untuk gabungan tertentu bahan, ketebalan, jejari, dan perkakas, rekod dengan teliti. Bina pangkalan data proses anda sendiri — sumber yang amat berharga untuk pengeluaran yang cekap pada masa hadapan.

4. Asas Pengiraan Tonnage: Hentikan Meneka dan Mulakan Mengukur

Menetapkan daya tekan berdasarkan gerak hati adalah salah satu tabiat paling berbahaya bagi pemula. Ia boleh merosakkan acuan dan peralatan yang mahal serta menyebabkan ketidakkonsistenan pembentukan yang serius. Pengiraan tonnage yang tepat membezakan antara seorang profesional dan seorang amatur.

(1) Formula Asas Tonnage dan Pemboleh Ubah Utama (Bengkok Udara)

Formula anggaran yang banyak digunakan ialah:

Tonnage (tan) = [1.42 * σb * S² * L] / (1000 * V)

• σb: Kekuatan tegangan bahan (MPa). Sebagai contoh, keluli lembut Q235 adalah kira-kira 400 MPa.
• S: Ketebalan bahan (mm)
• L: Panjang lenturan (mm)
• V: Lebar bukaan V pada acuan bawah (mm)

Pandangan Utama: Tonnage yang diperlukan meningkat secara berkadar dengan kuasa dua ketebalan bahan! Dalam erti kata lain, menggandakan ketebalan membawa kepada kira-kira empat kali ganda daya tekan yang diperlukan.

(2) Cara Membaca dan Menggunakan Carta Tonnage

Dalam operasi bengkel sebenar, pengendali press brake biasanya bergantung pada Carta Tonnage yang disediakan oleh pengeluar mesin — alat yang ringkas dan visual.

Langkah untuk digunakan:

1）Cari Carta yang Betul: Pastikan anda menggunakan carta khusus untuk jenis bahan semasa anda (contohnya, keluli lembut, keluli tahan karat).

2）Cari Ketebalan Bahan: Cari ketebalan kepingan anda pada paksi menegak atau mendatar carta.

3）Cari Lebar Bukaan V: Cari lebar bukaan V pada acuan bawah di sepanjang paksi yang lain.

4）Baca Nilai: Titik persilangan antara dua garis mewakili tonnage yang diperlukan bagi setiap meter panjang bengkok.

5）Pengiraan Akhir: Jumlah Tonnage = Tonnage setiap meter × Panjang bengkok sebenar (m)

6）Amaran Keselamatan: Jangan sekali-kali melebihi tonnage maksimum yang dinilai untuk press brake anda. Sentiasa kekalkan sekurang-kurangnya margin keselamatan 20% untuk mesin anda.

5. Mengira Jejari Bengkok Minimum: Garisan Pertahanan Pertama Terhadap Retakan

Pereka mungkin berusaha untuk bengkok yang tajam dan padat, tetapi memaksa bahan melebihi had fizikalnya adalah mimpi ngeri setiap jurutera. Sebarang bengkok yang lebih kecil daripada had kemuluran bahan akan menyebabkan retakan yang kelihatan di sepanjang permukaan luar, sekali gus menjadikan bahagian tersebut rosak.

(1) Faktor Penentu untuk Jejari Bengkok Minimum

Terutamanya bergantung pada kemuluran (atau keplastikan) bahan. Semakin tinggi kemuluran (contohnya, aluminium lembut), semakin besar ubah bentuk yang dibenarkan dan semakin kecil jejari bengkok yang boleh dicapai.

(2) Garis Panduan Tipikal untuk Jejari Bengkok Minimum (Dinyatakan dalam Gandaan Ketebalan Bahan, T)

(3) Garis Panduan Utama

Nilai di atas memberikan rujukan pengalaman yang berguna, tetapi data yang paling boleh dipercayai sentiasa datang daripada Helaian Data Bahan yang disediakan oleh pembekal. Apabila bekerja dengan bahan struktur yang tidak dikenali, mahal, atau kritikal, merujuk helaian data bukanlah pilihan—ia adalah amalan wajib.

Ingat juga: Membengkok mengikut arah gulungan kepingan meningkatkan risiko retak—bengkok yang dibuat tegak lurus kepada urat lebih jarang gagal. Seboleh mungkin, arahkan garis bengkok anda tegak lurus kepada urat bahan.

Pakar yang dihormati dan tidak dapat diganti dalam kemahiran teknikal.

Ⅶ. Soalan Lazim

1. Mengapa lantunan balik berlaku semasa pembengkokan brek tekan, dan bagaimana ia boleh dikawal?

Lantunan balik berlaku disebabkan pemulihan elastik bahan selepas daya pembengkokan dilepaskan. Ia lebih ketara pada bahan dengan kekuatan luluh yang lebih tinggi.

Faktor yang mempengaruhi lantunan balik termasuk:

• Sifat bahan: Bahan yang lebih keras menunjukkan lebih banyak lantunan balik.
• Jejari dan sudut lenturan: Jejari yang lebih ketat dan sudut yang lebih tajam meningkatkan kesan lantunan semula.
• Kaedah pembengkokan: Pembengkokan udara, yang tidak memaksa bahan masuk ke dalam acuan, menunjukkan lebih banyak lantunan semula berbanding dengan pembengkokan dasar atau penempaan.

Strategi untuk mengawal lantunan semula:

• Pembengkokan Berlebihan: Sedikit membengkok melebihi sudut yang diperlukan untuk mengimbangi lantunan semula.
• Pemilihan bahan: Memilih bahan dengan kecenderungan lantunan semula yang lebih rendah.
• Alat yang digilap dengan tepat: Menggunakan alat yang direka untuk mengambil kira lantunan semula.
• Pelarasan CNC: Sistem CNC moden boleh melaraskan parameter pembengkokan secara dinamik dalam masa nyata untuk mengatasi lantunan semula.

2. Apakah perbezaan antara pembengkokan udara dan pembengkokan dasar dalam pembengkokan brek tekan?

Pembengkokan udara dan pembengkokan dasar ialah dua kaedah berbeza yang digunakan dalam pembengkokan brek tekan, masing-masing dengan ciri dan aplikasi unik.

Pembengkokan Udara melibatkan meletakkan bahan kerja di atas acuan dan menggunakan penebuk untuk membengkokkan logam tanpa menekannya sepenuhnya ke dalam acuan. Bahan tidak dipaksa mengikut bentuk tepat acuan, membolehkan sedikit lantunan semula. Kaedah ini serba boleh dan boleh mengendalikan pelbagai ketebalan bahan dan sudut bengkok menggunakan alat yang sama. Salah satu kelebihan utama pembengkokan udara ialah keberkesanan kos dan fleksibilitinya, walaupun ia cenderung kurang tepat berbanding kaedah lain kerana pengaruh lantunan semula.

Pemadatan Dasar, juga dikenali sebagai "pembengkokan titik mati bawah," menolak bahan sepenuhnya ke dalam acuan, memaksanya menyesuaikan diri dengan bentuk acuan dengan rapat. Kaedah ini memberikan kawalan yang lebih tepat terhadap sudut bengkok dan menghasilkan ketepatan serta konsistensi yang lebih tinggi. Pembengkokan dasar memerlukan lebih banyak daya berbanding pembengkokan udara dan biasanya digunakan untuk aplikasi di mana bengkok yang tepat adalah kritikal. Walau bagaimanapun, daya yang meningkat boleh menyebabkan lebih banyak haus pada alat.

Ⅷ. Kesimpulan

Pada masa kini, mesin press brake pembengkokan adalah sangat penting untuk pembuatan logam. Proses ini terkenal dengan sejarah panjangnya, teknologi canggih, dan penggunaan yang meluas, yang menjadikannya penting dalam pelbagai industri seperti aeroangkasa, automotif, dan pembinaan.

Aplikasi teknologi CNC menjadikan proses lenturan mesin press brake bertambah baik dengan ketara. Adalah penting untuk anda memilih pengeluar berpengalaman untuk mendalami teknologi ini dan pembuatan mekanikal di belakangnya.

Sebagai syarikat terkemuka dengan lebih daripada 40 tahun pengalaman dalam pembuatan mesin press brake, ADH Machine Tool boleh menyediakan anda dengan penyelesaian dan konsultasi yang paling profesional. Jika anda merancang barisan pengeluaran baharu atau memerlukan sokongan pakar, jangan ragu untuk hubungi kami mendapatkan cadangan yang disesuaikan.

Muat turun Infografik Resolusi Tinggi
