Een junior ingenieur legt met een zelfverzekerde knik een usb-stick op het bureau. “Het vlakke patroon is perfect,” zegt hij of zij. “Ik heb de exacte materiaaldikte in SolidWorks gebruikt.” Jij laadt het DXF-bestand in de controller, de operator laat het eerste stuk van 11-gauge roestvrij staal lopen, en de uiteindelijke flens blijkt een achtste inch buiten tolerantie te vallen. De ingenieur geeft de operator de schuld; de operator geeft de machine de schuld.

Geen van beiden heeft helemaal ongelijk, maar beiden missen de onderliggende oorzaak. De software berekent een geometrisch absoluut resultaat, waarbij plaatmetaal wordt beschouwd als een vlak oppervlak zonder consequenties bij het buigen. Op de werkvloer is het metaal een reactief, werkverhardend netwerk van korrelstructuren dat elk contact met de stempel weerstaat. Wanneer de code deze weerstand negeert, ontstaat niet alleen een bak met afval—het ondermijnt ook het vertrouwen van de operator in een programma dat nooit correct weergaf hoe het metaal zich werkelijk gedraagt.

Gerelateerd: Persrem-buigsoftware

De CAD-naar-controller illusie: Waarom “perfecte” uitslagen falen in productie

Persremmen op een goed onderhouden productievloer behouden doorgaans een buighoeknauwkeurigheid van ±0,5° en een positioneringsnauwkeurigheid van ±0,1–0,2 mm in de achteraanslag. Hoogwaardige systemen met dynamische crowning en realtime laserfeedback kunnen deze afwijking verkleinen tot onder ±0,1°, maar alleen onder streng gecontroleerde, ideale omstandigheden. Wanneer een CAD-programma een vlak patroon maakt met absolute geometrie en nul toleranties, gaat het uit van een mechanische precisie die in de praktijk niet bestaat. Een ogenschijnlijk kleine kalibratieafwijking van 0,2 mm bij de eerste buiging lijkt onbeduidend, maar over een reeks van zes buigingen stapelt die fout zich op—tegen de laatste buiging past de flens niet meer in de matrijs. Voor bedrijven die streven naar strakkere mechanische consistentie en gecontroleerde frame-rigiditeit, biedt een precisiegerichte oplossing zoals ADH Machine Tool CNC Kantpers geavanceerde regelalgoritmen en een met eindige-elementen getest frame die helpen om die toleranties van de eerste tot de laatste buiging te behouden.

Softwareleveranciers promoten uitgebreid 3D-simulatie- en offline-programmeerpakketten die beweren afval tot nul te reduceren. Deze tools zijn inderdaad nuttig om gereedschapsbotsingen te voorspellen en sequentielogica te automatiseren voordat een machine van $200.000 in beslag wordt genomen. Maar een botsing voorspellen is niet hetzelfde als een buiging voorspellen. Offline software modelleert de machinekinematica, niet de metallurgische variaties binnen het plaatmateriaal. Wanneer een programmeur de uitslag van een simulatie blindelings vertrouwt, stelt die digitale nauwkeurigheid boven fysieke haalbaarheid—en dwingt de operator om een onhaalbaar wiskundig ideaal na te streven met een machine die voortdurend onderhevig is aan drift.

De valkuil van de “Unfold”-knop: Hoe CAD-wiskunde korrelrichting en wrijving negeert

Het kiezen van “Unfold” in een modelleeromgeving activeert een precieze geometrische projectie. Het algoritme identificeert de neutrale as—de theoretische lijn binnen de dikte die niet samendrukt of uitrekt—en maakt van het model een vlak patroon met een vaste verhouding. Wat het algoritme echter niet meeneemt, is de harde wrijving van het materiaal dat over de V-matrijsschouders glijdt. Wanneer de stempel neerdaalt, draait het plaatmateriaal niet eenvoudig; het rekt, schuurt en verzet zich.

Factoren zoals smering, oppervlakteafwerking van de matrijs en zelfs de temperatuur in de werkplaats beïnvloeden de wrijvingscoëfficiënt. Een foutloze CAD-uitvlak veronderstelt constante weerstand, terwijl aluminium in werkelijkheid vaak plaatselijke ophoping (galling) vertoont en geolied staal onvoorspelbaar glijdt. Wanneer software het vlakke blank berekent, gaat het uit van symmetrische materiaaldeling in de matrijs. Oneven wrijving verplaatst het onderdeel echter uit het midden, waardoor de achteraanslagpositie ongeldig wordt en een wiskundig perfecte uitslag verandert in een fysieke afkeur. Effectieve programmering vraagt minder aandacht voor het beeldscherm en meer voor de manier waarop het plaatmateriaal is geschoven en gesneden.

Het effect van korrelrichting: Waarom 90 graden een variabele is, geen constante

Het is gangbare praktijk om een 90° hoek tot 92° te overbuigen om veerwerking te compenseren, maar die 2°-correctie hangt volledig af van de korrelrichting van het plaatmateriaal. Metaal dat in de walserij wordt gewalst, krijgt een gedefinieerde korreloriëntatie. Wanneer het haaks op de korrel wordt gebogen, is er meer tonnage nodig maar blijft de veerwerking redelijk consistent. Bij buiging evenwijdig aan de korrel is minder kracht nodig, maar het risico op scheuren en onvoorspelbare terugvering is groter.

CAD-modellen weten niet hoe de lasersnijder onderdelen op het plaatmateriaal heeft uitgelijnd. Een 90° flens getekend langs de X-as kan evenwijdig aan de korrel worden gebogen, terwijl een identieke flens langs de Y-as loodrecht op de korrel wordt gebogen. De software geeft ze dezelfde buigtoeslag. Op de werkvloer eindigt de ene flens op 90°, terwijl de andere 93° haalt. Nog erger, een te weinig gebogen onderdeel kan niet eenvoudig met dezelfde parameters worden nabewerkt. De eerste buiging verhardt de buiglijn, waardoor de veerwerking verandert. Herbuigen leidt vaak tot twee of drie afgekeurde onderdelen voordat het juiste resultaat wordt behaald. De 90-graden buiging is nooit vaststaand; het is een verschuivend doel, bepaald door de walserij en niet door de ontwerper.

K-Factor versus buigafname: De variabele kiezen die de materiaaleigenschap weerspiegelt

Ingenieurs vertrouwen vaak op de K-Factor omdat die een nette wiskundige verhouding biedt die de positie van de neutrale as binnen de plaatdikte definieert, meestal rond 0,44 voor standaard staal. Het stelt ontwerpers in staat een onderdeel met vertrouwen op te schalen, erop vertrouwend dat de software de geometrie afhandelt. Toch blijft de K-Factor een theoretische parameter—het voorspelt wat het metaal zou moeten zou doen.

Op de werkvloer vertrouwen programmeurs op de buigafname—een empirische waarde die weergeeft hoeveel materiaal een specifieke stempelradius verbruikt bij een bepaalde matrijsbreedte, gecontroleerd met een schuifmaat op een proefstuk. Een nauwkeurige buigafname verkrijgen vereist echt materiaal en veroorzaakt vaak afval tijdens de kalibratie. Nul-afvalnauwkeurigheid verwachten van een K-Factor-formule is onrealistisch. Effectieve programmering verwerkt dit proefafval in de opstelling en baseert het programma op meetbare buigafnamegegevens voordat de productie begint.

Waarom op zichzelf staande tonnageberekeningen correcte cijfers maar foutieve onderdelen opleveren

Door de treksterkte, dikte en V-matrijsopening van een materiaal in een standaard tonnageformule in te voeren, wordt de exacte benodigde kracht berekend—bijvoorbeeld 12 ton per voet voor een beugel van zacht staal. De CNC-controller leest deze waarde, stelt de hydraulische druklimieten in en begint de slag. De berekening is perfect, maar het afgewerkte onderdeel buigt nog steeds door in het midden.

Tonnageformules bepalen de kracht die nodig is om het metaal te plastificeren, maar houden geen rekening met hoe de persrem die belasting verdeelt. Het aanbrengen van 24 ton in het midden van een tien voet lange bed zorgt ervoor dat de ram en het bed van elkaar buigen—een verschijnsel dat bekendstaat als machinebuiging. De controller past exact de berekende tonnage toe, maar doordat het frame doorbuigt, dringt de stempel minder diep door in het midden dan aan de uiteinden. De wiskunde klopte, maar de structuur van de machine vervormde de hoek. Effectieve persremprogrammering anticipeert op deze doorbuiging, stelt het crowning-systeem bij om te compenseren en beheert de tonnage niet alleen om het materiaal te buigen, maar ook om de vervorming van de machine zelf te beheersen.

Sequentielogica: De beslissing die alle digitale parameters overstijgt

Sequentielogica is de enige programmeerkeuze die geen enkele sensor achteraf kan corrigeren. Het opnemen van fysieke factoren in een productieproces begint hier, waar je de volgorde van bewerkingen definieert om rekening te houden met zwaartekracht, gereedschapsbeperkingen en menselijke ergonomie. Het komt neer op een voorafgaande onderhandeling met mogelijk falen. Een programma dat geen rekening houdt met de noodzaak voor de operator om halverwege de cyclus een plaat van veertig pond te draaien, is niet efficiënt—het is een veiligheidsrisico dat zich voordoet als winst in cyclustijd. Een wiskundig perfecte buigvolgorde die bij stap vier tot botsing leidt, vernielt het onderdeel net zo goed als het gebruik van een verkeerde tonnage. Je programmeert meer dan de uiteindelijke vorm van het metaal; je programmeert het fysieke pad dat het moet volgen om die vorm te bereiken.

Voor gesynchroniseerde bewerkingen die zowel het risico op handling als de programmeer­onzekerheid verminderen, kan een tandemconfiguratie die sequentielogica rechtstreeks vertalen naar fysieke precisie. De Tandem Kantpers van ADH Machine Tool breidt CNC‑besturing uit over twee machines, waardoor complexe, grootschalige buigingen één gecoördineerd pad kunnen volgen voor efficiëntie en herhaalbare nauwkeurigheid.

Achteruit werken: waarom de laatste buiging het eerste referentiepunt bepaalt

Beginners programmeren een onderdeel zoals ze een boek lezen—van links naar rechts, buiging één tot en met buiging tien. Deze aanpak leidt altijd tot een knelpunt. De laatste buiging is steevast de meest beperkende stap. Tegen die tijd is het ooit vlakke stuk veranderd in een star driedimensionaal doosje, wat de manier waarop het in de machine kan liggen drastisch beperkt. Als een volgorde een offset kleiner dan zes keer de materiaaldikte overlaat voor de laatste bewerking, kan het metaal de schouders van de V‑matrijs niet netjes overspannen. De stempel zal schrapen, de tegendruk zal stijgen en de slijtage van de hydraulische kleppen neemt toe terwijl de hoek vervormt.

Je moet achterstevoren plannen. Onderzoek de laatste, meest beperkte geometrie en vraag: hoe kan dit uit de gereedschappen worden verwijderd zonder een botsing te veroorzaken? Dat antwoord bepaalt de vereisten voor de voorlaatste buiging, die op haar beurt de buiging daarvoor definieert. Het allereerste referentiepunt dat je programmeert, bestaat volledig ten dienste van het slagen van de laatste slag. Als je begint met buiging één zonder een exitplan te hebben, dwing je de operator onvermijdelijk om het onderdeel te schrappen en alles vanaf het begin opnieuw te programmeren.

Moderne CNC‑afkantpersen bevatten adaptieve besturing die bijna magisch lijkt. Lasersensoren meten de hoek in real‑time en leveren diepte- en materiaalterugkoppeling, waardoor de controller zichzelf midden in de buiging kan corrigeren zonder dat de ram pauzeert. Het lijkt erop dat zulke technologie de fysica eindelijk heeft overwonnen en dat menselijke volgorde secundair is geworden. Maar sensoren detecteren alleen wat er binnen de matrijs gebeurt. Als je geprogrammeerde volgorde een operator dwingt te worstelen met een zware stalen plaat die vastzit terwijl hij de bovenstempel probeert te vermijden, verliest de precisie van de sensor haar betekenis.

De botsingsenvelop: wat simulatie over het hoofd ziet bij menselijke bediening en gereedschapsvrijheid

Software­simulaties tonen uitstekend een doorschijnend groen model dat keurig rond een digitale stempel buigt, maar ze zijn slecht in het weergeven van zwaartekracht. Een 3D‑model gaat ervan uit dat het onderdeel gewichtloos op de middenlijn van de matrijs zweeft. In de praktijk houdt een persoon die plaat vast. Als de volgorde een groot, onevenwichtig paneel laat uitsteken uit het machinebed, moet de operator kracht zetten om de hefboomwerking te overwinnen en het metaal tegen de achteraanslag aan te houden. De botsingsenvelop gaat over meer dan metaal dat met metaal botst; het betreft het fysieke vermogen van de operator om het onderdeel te stabiliseren terwijl de machine kracht uitoefent.

Aangezien ADH Machine Tool meer dan 8% van de jaarlijkse omzet investeert in onderzoek en ontwikkeling, en over R&D‑capaciteiten beschikt in het segment van kantbanken, past het in dit stadium natuurlijk om rechtstreeks met het team te spreken., contacteer ons past hier natuurlijk.

Simulatie negeert vaak het tastbare effect van de bijt van het gereedschap. Wanneer de breedte van de flens kleiner is dan de opening van de V‑matrijs, kan de ram de buiging niet volledig ondersteunen. De plaat glijdt de matrijs in, de hoek vervormt, en de stempel breekt tegen de schouder van de matrijs. De software zal deze volgorde goedkeuren omdat de geometrie in een statisch beeld vrij lijkt te zijn van botsing met het gereedschap. Maar metaal in beweging gedraagt zich anders. Wanneer sequentielogica ervan uitgaat dat de positionering via de achteraanslag fysieke ondersteuning kan vervangen, onthult dat een cruciale zwakte in het uitsluitend vertrouwen op digitale vrijloopcontroles.

Het "onmogelijke bereik": wanneer de achteraanslag de flens niet kan vinden

Uiteindelijk zal een foutieve volgorde een situatie creëren waarin de achteraanslag geen stevig oppervlak meer heeft om contact mee te maken. Na het vouwen van alle parallelle randen kan het enige overgebleven referentieoppervlak een samengestelde hoek zijn of een eerder gebogen flens die hoger zit dan de vingers van de aanslag kunnen reiken.

De digitale besturing stuurt de achteraanslag moeiteloos naar de berekende X‑ en R‑posities en wacht tot de operator de plaat ertegen duwt. Maar het metaal glijdt ofwel onder de vinger door of rust erbovenop. Wanneer de achteraanslag de flens niet kan positioneren, stort de hele volgorde in. Dit vereist dat de programmering volledig wordt herzien, nog vóórdat het eerste referentiepunt wordt bereikt. Op dat moment programmeer je niet langer de buiging zelf—je programmeert het vermogen van de machine om het werkstuk lang genoeg stabiel te houden om het te vormen.

Scherp vóór stomp? Het volgorde­conflict oplossen via stabiliteit in plaats van snelheid

Conventionele efficiëntierichtlijnen leggen de nadruk op het minimaliseren van omdraaiingen en gereedschapswissels. Wanneer een onderdeel drie scherpe en twee stompe buigingen bevat, groeperen geautomatiseerde systemen ze doorgaans op hoek om slag­aanpassingen te beperken. Maar het prioriteren van cyclussnelheid boven structurele stabiliteit negeert de interne reactie van het materiaal. Hoge­snelheidsvormen van hoogsterkte‑laaggelegeerd (HSLA) staal genereert aanzienlijke wrijvingswarmte.

Als de volgorde scherpe hoeken te snel verwerkt en de plaatselijke warmte niet laat afvloeien, kan die wrijving de lokale treksterkte tot wel 15 % verhogen. Het metaal verhardt tijdens de bewerking. Veerterugslag wordt dan grillig, en de daaropvolgende stompe buigingen bereiken hun bedoelde hoeken niet omdat de materiaaleigenschappen sinds de eerste stap al zijn verschoven. Door scherpe buigingen vóór stompe te plannen—en ze op het onderdeel van elkaar te scheiden—gun je het metaal tijd om te herstellen. Je ruilt cyclustijd in voor controle over het thermische en structurele gedrag van het metaal, en laat zien dat een consistente, stabiele cyclus altijd beter presteert dan een snelle maar inconsistente.

Gereedschap als variabele: waarom programmeren begint bij het rek, niet bij het scherm

Het is begrijpelijk te streven naar een gestandaardiseerd instelproces dat ervoor zorgt dat ploeg A en ploeg B identieke onderdelen produceren met dezelfde volgorde. Toch is dat doel onhaalbaar als de standaardisatie alleen geldt voor het digitale programma.

Denk aan het overhandigen van een foutloos programma aan de nachtploeg. De volgorde is geoptimaliseerd, de ergonomie is veilig en het thermisch ritme is correct ingesteld. Toch verspillen ze de eerste paar platen. De reden? De programmeur modelleerde de klus rond een onberispelijk nieuwe stempel, terwijl de nachtploeg een versleten gereedschap gebruikte dat al talloze lengtes warmgewalst staal heeft verwerkt. De communicatie tussen gereedschap en materiaal mislukte nog vóór de ram bewoog.

Software interpreteert een gereedschap als een vaste, onveranderlijke geometrische constante.

Metaal daarentegen beschouwt het gereedschap als een benadering. Om opstellingen tussen operators en ploegen te standaardiseren, kun je niet alleen op code vertrouwen. Ook het fysieke gereedschap moet worden gestandaardiseerd, met de erkenning dat de plaat altijd zal reageren op het daadwerkelijke staal dat het aanraakt, niet op het theoretische model dat op het scherm wordt weergegeven.

Straal-tot-dikteverhoudingen: Het punt waarop K-factorveronderstellingen falen

Alle buigsoftware is afhankelijk van de K-factor—een coëfficiënt die de exacte positie voorspelt van de neutrale as van de plaat, de onzichtbare lijn waar het materiaal overgaat van uitwendig rekken naar inwendig comprimeren. Wanneer deze berekening klopt, is het vlakke patroon nauwkeurig.

Toch gaat de formule ervan uit dat metaal zich elastisch gedraagt, zoals rubber. Dat doet het niet.

Wanneer de binnendoornstraal kleiner wordt dan de materiaaldikte, faalt de K-factorberekening volledig. Op dat moment rek je niet alleen de buitenste vezels uit—je verplettert de interne korrelstructuur van het metaal. Het materiaal houdt op te vloeien en begint te breken. Als je standaardprocedure een pons met 1 mm straal voorschrijft voor 3 mm dik aluminium, enkel omdat “dat is wat het CAD‑model aangeeft,” programmeer je geen buiging—je programmeert een scheur. De fysieke grenzen van het materiaal vereisen een gereedschap met een grotere straal, zelfs als dat betekent dat het CAD‑model moet worden teruggestuurd naar de engineeringafdeling voor correctie.

Gereedschapsslijtage en matopening: waarom “standaardregels” falen bij verouderde apparatuur

Digitale matrijzen slijten nooit. Een V-mat van 12 mm die in de gereedschapsbibliotheek is opgeslagen, blijft oneindig precies 12,000 mm breed, met perfect scherpe schouderradii.

Ga naar de werkvloer en laat je duim over de schouder van een V-mat glijden die drie jaar lang intensief gebruikt is—je voelt het verschil. Die opening van 12 mm is uitgezet tot ongeveer 12,2 mm. De schouders zijn in het midden glad geworden en aan de randen ingesleten. Deze slijtage verandert het hefboompunt waar de plaat over de mat spant. Terwijl de opening door wrijving en tijd breder wordt, zakt het metaal dieper weg voordat het bezwijkt, waardoor meer materiaal het buiggebied in wordt getrokken.

Je ooit nauwkeurige digitale buigtoeslag is nu onnauwkeurig.

Standaardregels falen omdat ze ervan uitgaan dat omstandigheden nooit veranderen. Als je een precisiecomponent programmeert zonder de slijtage te controleren van het daadwerkelijke gereedschapssegment dat wordt geplaatst, zullen je buighoeken afwijken. De operator zal moeten compenseren door de ramdiepte handmatig aan te passen, waarmee de consistentie ondermijnd wordt die het gestandaardiseerde protocol moest garanderen.

Het afstemmen van gereedschapsgeometrie op sequencelogica om “onmogelijke” buigingen te vermijden

De fysieke toestand van het gereedschap bepaalt de vorm van de buiging, maar de geometrie van het gereedschap bepaalt of de buiging überhaupt kan worden uitgevoerd. Zoals besproken, draait sequencelogica om overleven—en overleven vereist vrije ruimte.

Een zwanenhalspons kan genoeg diepte bieden om een diepe terugflens vrij te laten, maar zijn grote fysieke vorm beperkt zicht en invalshoek sterk. Een gereedschap kiezen enkel vanwege zijn diepe‑doosvrijheid beperkt ook hoe de operator het onderdeel kan draaien voor de volgende bewerking. Je lost één probleem op om een ander te creëren.

Hier worden de afwegingen kritiek.

Als de gereedschapsgeometrie de operator dwingt de plaat in een ongemakkelijke hoek te kantelen enkel om het matgebied binnen te komen, komt de rechte rand van het werkstuk los van de achteraanslagen. De machine denkt dat het onderdeel gepositioneerd is, maar in werkelijkheid zweeft het. Hoewel het gereedschap overeenkomt met de buiging, is het onderdeel niet langer verankerd aan de referentie van de machine. De gereedschapsopstelling moet een vrij, vlak pad naar de achteraanslag behouden zodat het vervormde metaal nog steeds kan worden vastgehouden, gemeten en gestabiliseerd voor de volgende slag.

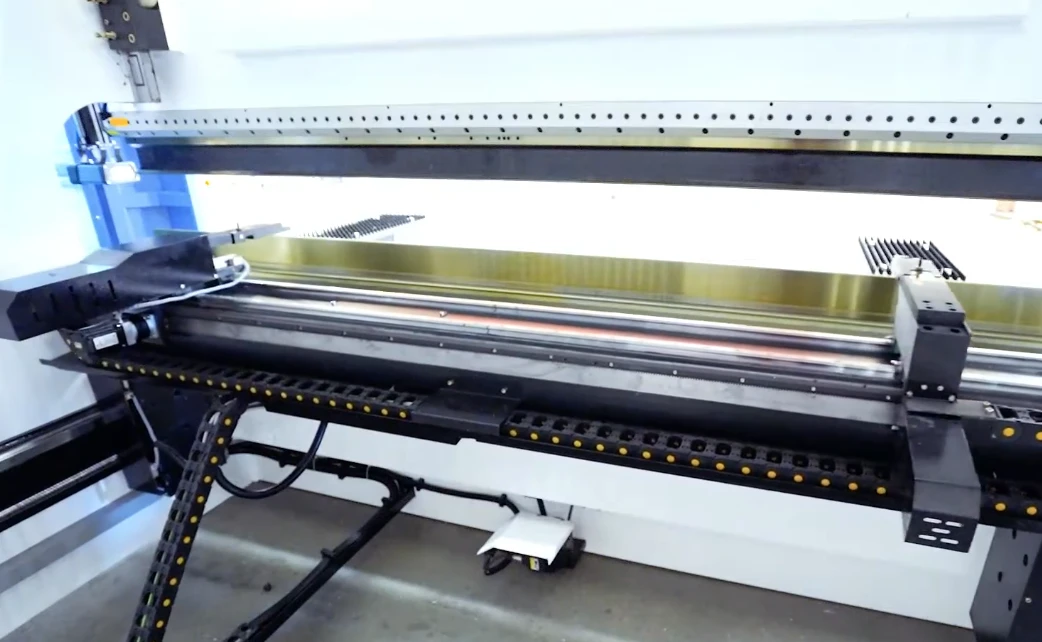

Achteraanslag‑choreografie: het programmeren van de verborgen dimensie van dimensionale afwijking

Een technicus besteedt drie uur aan het fijnregelen van een persrem‑achteraanslag, waarbij hij bouten losdraait en stelschroeven aanpast op de vingerwielen. Hij reduceert de mechanische tapsheid tot +0,08 mm over een bed van drie meter—de beste nauwkeurigheid die het staal fysiek kan leveren. Toch zal die resterende acht‑honderdste millimeter bij een flens van 100,00 mm nog steeds een lang onderdeel buiten tolerantie trekken tegen de derde buiging. Om dit aanhoudende mechanische imperfectie te compenseren en het met de digitale standaard te laten overeenkomen, moet de controller zo worden geprogrammeerd dat de X2‑as naar 99,92 mm beweegt terwijl X1 op 100,00 mm blijft. De digitale instructie wordt bewust verschoven om de fysieke buiging nauwkeurig te maken.

Je positioneert niet langer enkel een aanslag—je codeert een anticiperende correctie tegen dimensionele afwijking.

Multi‑as terugtrekbewegingen: de aanslag behandelen als partner in plaats van als louter stop.

Veel beginnende programmeurs behandelen de achteraanslag als een vaste barrière. Ze verplaatsen de vingers in positie, de operator drukt de plaat ertegenaan en de ram daalt neer. Maar metaal vouwt niet zomaar; het beweegt in een veegbeweging. Terwijl de pons het materiaal in de matrijs drijft, beschrijft de flens een snelle opwaartse boog. Als de achteraanslagvingers vast blijven staan in hun X‑aspositie, zal het oprijzende plaatmateriaal ertegen schuren, waardoor de rand beschadigd raakt of het onderdeel op het knelpunt uit lijn wordt gebracht.

Je kunt de aanslag niet gewoon instellen en daarna laten staan.

Er moet een terugtrekbeweging worden geprogrammeerd. Op het moment dat de pons het materiaal grijpt, moet de achteraanslag zich terugtrekken — naar achteren langs de X‑as en omhoog langs de R‑as — om vrije ruimte te creëren voor de oprijzende flens. De achteraanslag fungeert als een gecoördineerde partner die precies opzij stapt op het moment dat het metaal begint te bewegen. Als deze beweging niet wordt geprogrammeerd, blijft de rand bekrast achter en dient als een vervormde referentie voor de rest van de buigvolgorde.

Het Referentierandprobleem: Hoe de eerste buiging je nulpunt kan vernietigen voor alle volgende

Afwijkingen tot 2 mm tussen de linker- en rechteraanslagvinger komen vaak voor bij oudere machines, vaak verhuld doordat operators handmatig vulplaatjes toevoegen. Je kunt die vingers uitlijnen met voelermaatjes van 0,05 mm totdat ze perfect parallel lijken met de matrijslijn. Toch zal, als de eerste buiging wordt gevormd tegen een versleten matrijsschouder, de geproduceerde flens een lichte kromming hebben.

Die gebogen flens wordt nu de nulpuntreferentie voor de tweede buiging.

Wanneer de operator die nu kromgetrokken rand tegen de nauwkeurig uitgelijnde vingers drukt, wiebelt het onderdeel. De machine registreert volledig contact, maar fysiek balanceert het. Een wiskundig perfecte programmatuur zal dan een scheve tweede buiging produceren, waarbij de afwijking groter wordt bij elke volgende bewerking. De choreografie moet dit voorzien door vingerzones toe te wijzen die alleen de buitenste, meest stabiele punten van de flens raken en het kromgetrokken midden vermijden. Maar wat gebeurt er als het gewicht van het onderdeel die zorgvuldig gedefinieerde contactpunten weerstaat?

Het handhaven van de Z‑as: Doorbuiging voorkomen die de flenslengte vervormt

Schuif een plaat van 1,2 meter breed en 16‑gauge roestvast staal tegen de aanslagen, en de zwaartekracht begint onmiddellijk te werken. Het midden zakt door, waardoor de achterrand naar beneden wordt getrokken. Als de achteraanslagvingers op standaardhoogte zijn ingesteld, kan die doorhangende rand onder de rand van het aanslagblokje glijden. De operator, die alleen weerstand voelt, drukt op het pedaal — zich niet bewust dat de plaat nu twee millimeter dieper in de machine ligt dan de controller registreert.

Dit is het moment waarop de Z‑aspositie fungeert als structurele beveiliging.

Het is onmogelijk om te vertrouwen op een operator die handmatig een flexibele plaat moet uitlijnen terwijl die op een matrijs balanceert. De programmeur moet de Z‑asvingers zo instellen dat ze de stijve delen van de plaat ondersteunen, of pneumatische plaatondersteuningen gebruiken die het doorhangende metaal fysiek terugbrengen naar een perfect horizontaal vlak vóór het knelpunt. Als de plaat niet exact evenwijdig aan de vloer ligt wanneer de pons aangrijpt, gaat de flenslengte verloren. Toch blijft, zelfs met perfecte plaatondersteuning en nauwkeurige terugtrekking van de aanslag, de hele opstelling afhankelijk van het tonnage van de machine.

Dynamische kroning: wanneer machinesensoren statische code moeten corrigeren

Het buigen van een zware stalen beugel vereist 150 ton druk. Onder die kracht buigt het massieve stalen bed van de kantpers in het midden naar beneden, vergelijkbaar met een houten plank die doorbuigt onder het gewicht van een vrachtwagen. Als het programma een exacte buiging van 90 graden voorschrijft, bereiken de uiteinden van het onderdeel 90 graden, maar het midden — waar het bed van de pons wegboog — meet 92 graden. Het resulterende onderdeel lijkt dan op een kano. Voor toepassingen met hoog tonnage waarbij doorbuiging van het bed de buigconsistentie bedreigt, zijn de grootschalige oplossingen van ADH Machine Tool — zoals de Grote Kantpers— ontworpen met CNC‑precisie en hydraulische kroningssystemen om de nauwkeurigheid stabiel te houden bij lange buigingen en zware belastingen.

Statische code kan de dynamische fysieke doorbuiging niet compenseren.

Moderne CNC‑systemen bestrijden dit met dynamische kroning. Hydraulische wiggen in het onderste bed detecteren de weerstand van het metaal halverwege de slag en duwen automatisch het midden van de matrijs omhoog, waardoor de doorbuiging van het frame in realtime wordt gecorrigeerd. Deze sensoren moeten de statische diepte die door de controller is geprogrammeerd fysiek overschrijven. De rol van de programmeur is niet om deze doorbuiging te negeren, maar om de kroningsparameters te activeren die de machine in staat stellen zich aan te passen aan haar eigen vervorming. Wanneer de uiteindelijke metaalvorm volledig afhankelijk is van deze realtime sensoraanpassingen en fysieke reacties, onthult dat de inherente zwakte van uitsluitend offline simulatie.

De valkuil van offline programmeren: hoe simulatie slechte gewoonten versterkt

Stel je een racesimulator voor waarin de fysica-engine elke keer dat het circuit laadt willekeurig de wrijvingswaarde van het wegdek wijzigt. Zelfs als je de stuur‑, rem‑ en gaspedaalpatronen perfect uit het hoofd kent, zou je nog steeds in de eerste bocht crashen. Hetzelfde probleem doet zich voor wanneer statische offline programmering wordt toegepast op een kantpers zonder mogelijkheid om die met de werkelijke omstandigheden op de werkvloer te synchroniseren.

Softwareleveranciers prijzen de “digitale tweeling” aan als een foutloze weerspiegeling van de werkelijkheid. Ze beweren dat de ingebouwde botsingscontroles en automatische hoekcompensaties perfectie garanderen vóórdat het metaal wordt gesneden. Maar een simulatie is in wezen een computerspel — het gaat uit van een uniform, wiskundig ideale wereld waarin materiaaldikte nooit varieert en hydraulische kleppen nooit vertragen. In de praktijk bepaalt het metaal altijd de uitkomst. Als statische programmering geen rekening houdt met deze onvoorspelbare fysieke variabelen, moet de programmeur de software niet als autoriteit beschouwen, maar als een voorlopige schets.

Voor lezers die gedetailleerde specificaties en modelvergelijkingen willen waarin echte buigomstandigheden worden behandeld, biedt ADH Machine Tool een volledige catalogus van CNC‑kantpersen en gerelateerde systemen — waaronder oplossingen voor lasersnijden, groeven, knippen en automatisering. Je kunt download de brochure om de technische kenmerken dieper te verkennen.

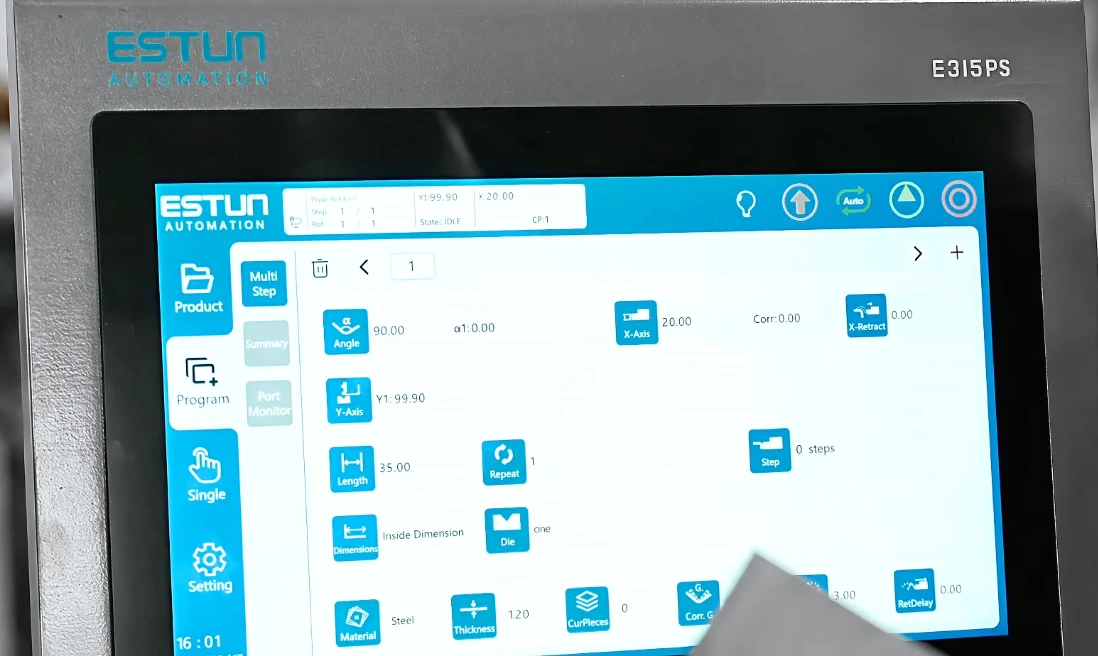

Waarom operators de code bij de bedieningszuil aanpassen: de kloof in de digitale tweeling identificeren

Loop langs een moderne CNC-afkantpers en je zult vaak een goedbetaalde operator zien die een gepolijst 3D-model op het scherm negeert terwijl hij handmatig offsetwaarden invoert in de controller. Voor een ingenieur lijkt dit op insubordinatie; voor een ervaren operator op de werkvloer is het simpelweg overleven.

De digitale tweeling beschikt over nauwkeurige gegevens over gereedschapsgeometrie, slaglengte van de stempel en de theoretische vloeigrens van het materiaal. Wat ontbreekt, is het besef dat de ondermatrijs na duizenden eerdere opdrachten glad is geworden, waardoor de opening iets wijder is. Ook houdt hij geen rekening met het feit dat de hydraulische olie vandaag tien graden heter is dan gisteren, wat subtiel de reactietijd van de machine onder belasting verandert. Wanneer de simulatie een nauwkeurigheid van ±0,1 graden claimt, is dat misleidend—ze berekent een ideale conditie die in de praktijk niet bestaat.

Operators wijzigen het programma bij de bedieningspost omdat zij als enigen de kloof overbruggen tussen het ongerepte digitale model en de rommelige fysieke omgeving. Ze bederven de code niet; ze vertalen haar naar parameters die overeenkomen met feitelijke omstandigheden op de werkvloer. Toch onthult deze voortdurende handmatige aanpassing een ernstige zwakte: als een programma afhankelijk is van menselijke correctie om goed te functioneren, faalt de digitale tweeling in zijn kernfunctie.

Variatie in Materiaalbatch: Een programma ontwerpen dat tolerantie opvangt in plaats van ertegen te vechten

Staal is geen vast fabricaat—het is een verfijnd recept. Elk nieuw smeltnummer brengt variaties in koolstofgehalte, korrelstructuur en interne spanningsprofiel. Een programma dat gisteren perfecte resultaten opleverde met een batch van 10 gauge kan vandaag breuken veroorzaken of drie graden te weinig buiging geven door een plotselinge toename van treksterkte.

Je kunt deze variabiliteit niet overwinnen door digitale beperkingen aan te scherpen; het programma moet ontworpen zijn om ze op te vangen.

In plaats van de machine vast te zetten op vaste diepteberekeningen, bouwt een effectieve programmeur aanpasbaarheid in de volgorde. Hij of zij kan kiezen voor een iets grotere V-matrijsopening om piekbelastingen te verminderen bij hardere materiaalbatches, en accepteert een iets grotere binnenradius om stabiliteit te winnen. De buigingen worden zo geordend dat de meest kritieke afmetingen als laatste worden uitgevoerd, waardoor cumulatieve variaties in dikte verschuiven naar minder kritieke flenzen of open randen. Het doel is niet een exact resultaat voorschrijven, maar een acceptabele tolerantierange onderhandelen met een variabel materiaal, zodat het programma zich aanpast in plaats van faalt wanneer het materiaal afwijkt van het CAD-model.

Stamgeheugen versus Empirische Offsets: De redenering achter elke aanpassing vastleggen

Het risico van operators die voortdurend ad-hoccorrecties uitvoeren is niet dat ze ongelijk hebben, maar dat hun inzichten verdwijnen zodra ze het werk verlaten. Wanneer een ervaren operator de stempeldiepte met 0,15 mm vermindert om sterke terugvering in een specifieke batch A36-staal te compenseren, blijft die beslissing doorgaans ongedocumenteerd. Het wordt stamgeheugen.

Afhankelijk zijn van stamgeheugen is gevaarlijk. Wanneer een werkplaats een oude afkantpers vervangt door een nieuwe CNC-controller, duurt het vaak drie tot zes maanden voordat een operator vaardigheid bereikt. Je kunt niet verwachten dat een nieuwkomer twee decennia intuïtie internaliseert.

De oplossing ligt in de overgang van stamgeheugen naar empirische offsets. Er moet een strikt feedbacksysteem zijn waarin de operator niet alleen de aangepaste Z-aspositie opslaat, maar ook de exacte reden voor de wijziging vastlegt in de opstellingsnotities van de machine. Was de aanpassing het gevolg van gereedschapsslijtage, toegenomen materiaalkracht of temperatuurschommeling? Het vastleggen van de reden verandert een tijdelijke oplossing in blijvende institutionele kennis. Deze gedocumenteerde uitwisseling tussen operator en machine overbrugt de kloof en toont aan dat echte precisie afhangt van een systeem dat leert van fysieke afwijkingen in plaats van ze te negeren. Deze overgang van ongedocumenteerde intuïtie naar een gestructureerde feedbacklus bewijst dat de simulatie zelf niet het probleem is—de echte fout is haar als voltooid te beschouwen in plaats van als een evoluerende conceptversie, één die alleen vooruitgaat wanneer de mentaliteit verschuift van coderen naar procesdenken.

Van Codeprogrammeur naar Procesdenker: Overgaan naar voorspellende besturing

Een onzichtbare variatie van 0,0044 inch in materiaaldikte kan ervoor zorgen dat een stempel dieper slaat dan bedoeld, waardoor een precies gecodeerde beugel van 90 graden verandert in een afkeur van 88 graden. De digitale tweeling werkte perfect, maar het onderdeel blijft onbruikbaar. Om dit te voorkomen, moet je stoppen met enkel code schrijven en beginnen met het ontwerpen van een volledig proces.

De cruciale uitdaging voor elke productiemanager is een manier te vinden om de handmatige aanpassingen van operators vast te leggen zonder de machine stil te leggen. De oplossing is om de feedbacklus tot de eenvoudigst mogelijke handeling te maken. Vraag een metaalbewerker nooit lange teksten te schrijven; configureer in plaats daarvan de controller of een werkstation‑tablet met verplichte keuzemenu’s met één tik, zoals “Materiaalkracht,” “Diktevariatie,” of “Gereedschapsslijtage.” Wanneer een operator de stempeldiepte aanpast om een buiging te redden, zal de machine de volgende reeks pas uitvoeren nadat de fysieke oorzaak is geclassificeerd. Je ruilt drie seconden opstelling voor een permanent verslag van reële omstandigheden.

De Feedbacklus: Schrootgegevens omzetten in bijgewerkte materiaalbibliotheken

Data is waardeloos als ze alleen in een logbestand staat. Oudere PLC‑controllers vereisten dat opstellingsteams handmatig elke stempelpositie en buigcorrectie invoerden, wat vaak twee of drie afgekeurde testonderdelen veroorzaakte voor elk acceptabel exemplaar tijdens terugveringskalibratie. Moderne grafische CNC‑controllers moesten dit beëindigen, maar ze vergroten vaak het testafval wanneer ze worden gebruikt als statische calculators in plaats van als adaptieve leersystemen.

Wanneer de operator “Diktevariatie” selecteert en de diepte aanpast, moet die offset automatisch worden teruggestuurd naar het programmeerstation.

De rol van de programmeur is om die fysieke afwijkingen te verzamelen en te analyseren. Als meerdere operators ernstige terugvering melden bij 10-gaas A36-staal van dezelfde fabriek, werkt de programmeur de wereldwijde materiaaldatabase bij. De volgende keer dat dat materiaal wordt gebruikt, berekent de software de basiswaarden op basis van de bijgewerkte, realistische gegevens in plaats van geïdealiseerde CAD-specificaties. Deze continue feedback verandert het afval van gisteren in de voorspellende controle van morgen.

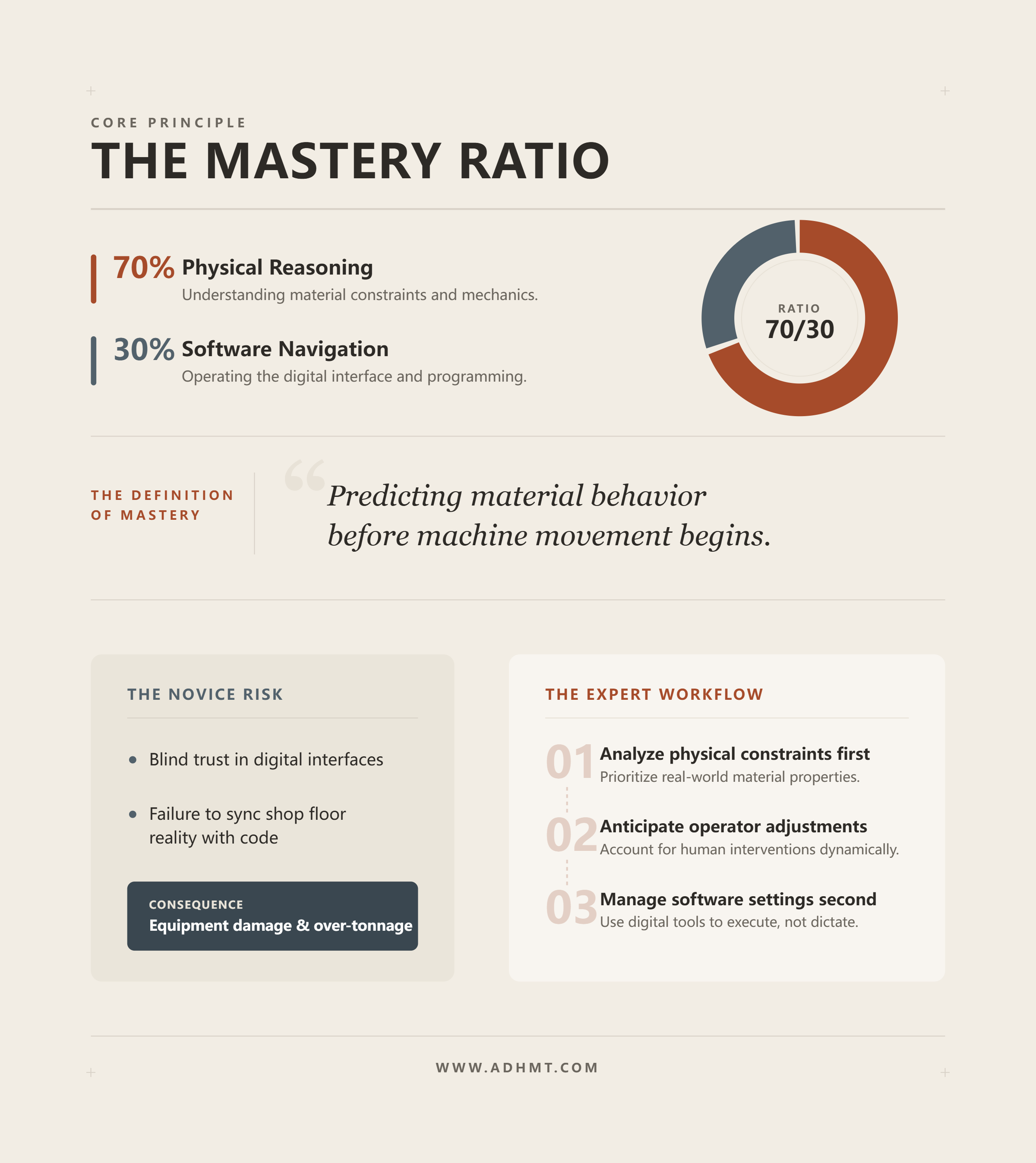

Waarom meesterschap 70% fysiek redeneren en 30% software-navigatie is

Softwareleveranciers beweren dat meesterschap betekent dat je elke besturingsoptie in de simulatie-interface kent. Dat is niet zo. Echt meesterschap ligt in het kunnen voorspellen hoe het metaal zich zal gedragen nog vóór de hydraulica in beweging komt.

Neem een beginner die volledig op de software vertrouwt: de controller berekent een slagdiepte voor een matrijsopening van 16 mm. Op de werkvloer ziet de operator dat de korte flens in de V-gleuf zal vallen en schakelt over naar een smallere matrijs van 12 mm, maar vergeet de instellingen in de besturing aan te passen. De machine voert foutloze digitale code uit, overschrijdt het tonnage en drijft de stempel met explosieve kracht in de matrijsschouders.

Een procesgerichte denker voorziet deze fout. Weten dat operators matrijzen zullen wisselen bij korte flenzen, programmeren ze de routine vanaf het begin met de 12 mm matrijs of specificeren ze duidelijk de minimale flenslengte in de instelnotities. Ze redeneren eerst door de fysieke realiteit heen en beheren daarna de software.

Het programma vergrendelen versus ruimte laten: De ultieme handdruk tussen programmeur en operator

Mensen vragen vaak of het management programma’s strikt moet vergrendelen of operators vrijheid moet geven om deze aan te passen. Deze vraag mist de essentie volledig. Als je afhankelijk bent van een vergrendelde besturing om crashes te voorkomen, of van de vrijheid van de operator om een gebrekkig proces te redden, heb je al verloren.

Ik schrijf niet langer alleen code; ik verwerk praktische nederigheid in de sequentie zelf. Dat is de ware betekenis van de verschuiving van codeur naar procesdenker. Het is geen simpele workflowaanbeveling — het weerspiegelt een blijvende filosofische houding, een onvoorwaardelijke erkenning dat materiaalfysica uiteindelijk digitale precisie overstijgt. De uiteindelijke verbinding tussen programmeur en operator wordt niet bepaald door een beleid over wie de ramdiepte mag aanpassen; de verbinding bestaat binnen de sequentie zelf. Ze vertegenwoordigt mijn voorafgaande onderhandeling met zwaartekracht, korreloriëntatie en wrijving, afgeleverd aan de werkplaats als bewijs dat ik de handen van de operator meer waardeer dan de berekeningen van de software. Zodra je erkent dat perfecte CAD-geometrie een illusie is, stop je met proberen de realiteit op te leggen vanuit een klimaatgereguleerd kantoor en begin je te programmeren voor de onvermijdelijke fysieke imperfecties die komen gaan.
