I. Zmiana paradygmatu: Dlaczego wybór odpowiedniego narzędzia do giętarki krawędziowej jest najważniejszą decyzją produkcyjną
Wybór "Najlepszego narzędzia do giętarki krawędziowej" jest kluczowy dla precyzji i wydajności. Ten przewodnik omawia redefinicję pojęcia “najlepsze” poza markami, wyjaśnia typy i systemy narzędzi, przedstawia pięcioetapowy proces dopasowania narzędzi do materiałów i maszyn oraz podkreśla znaczenie konserwacji i rozwiązywania problemów. Właściwy dobór i pielęgnacja przekształcają narzędzia z prostych materiałów eksploatacyjnych w cenne zasoby zwiększające efektywność produkcji.
1.1 Redefinicja “najlepszego”: od marek ku aplikacyjnie ukierunkowanej ramie doskonałości
Wybór “najlepszego” narzędzia nie oznacza zakupu najbardziej znanej marki ani najdroższej opcji — oznacza stworzenie ramy doskonałości opartej na rzeczywistych potrzebach zastosowania. “Najlepsze” to pojęcie względne i dynamiczne, zależne od optymalnego dopasowania właściwości materiału, wymagań procesu i parametrów maszyny.
1. Dobór w oparciu o właściwości materiału — Twardość, wytrzymałość i plastyczność materiału bezpośrednio determinują wybór stali narzędziowej i jej konstrukcję.
| Właściwości materiału | Podstawowe wymagania dla narzędzia | Kluczowe wskaźniki wydajności materiału narzędziowego | Przykłady zalecanych materiałów |
|---|---|---|---|
| Blachy o wysokiej twardości (np. stal nierdzewna, stal o wysokiej wytrzymałości) | Wyjątkowa odporność na zużycie i odkształcenia | Twardość, odporność na zużycie, wytrzymałość na ściskanie | Cr12MoV, SKD11, węglik spiekany |
| Blachy o wysokiej udarności (np. stal niskowęglowa, stal sprężynowa) | Doskonała odporność na uderzenia, aby zapobiec pękaniu narzędzia | Udarność, wytrzymałość zmęczeniowa | 42CrMo, stal narzędziowa do pracy na gorąco H13 |
| Blachy o wysokiej plastyczności (np. czyste aluminium, miedź) | Bardzo gładka powierzchnia w celu zmniejszenia tarcia i uszkodzeń | Jakość wykończenia powierzchni, właściwości przeciwadhezyjne | CrWMn, stal nierdzewna S136 (polerowana na lustro) |
2. Wybór w oparciu o wymagania procesu — Różne techniki gięcia wymagają określonych konfiguracji geometrycznych, poziomów wytrzymałości oraz wykończenia powierzchni. Na przykład, podczas formowania gięć o promieniu narzędzie musi zapewniać doskonałą odporność na przywieranie, aby zapobiec powstawaniu śladów na powierzchni podczas rozciągania, natomiast gięcie pod ostrym kątem wymaga wyjątkowo twardych i odpornych na pękanie końcówek narzędzi, aby wytrzymać ekstremalne, lokalne ciśnienie.
3. Kompatybilność z Prasa krawędziowa Parametry — Narzędzie musi w pełni odpowiadać udźwigowi maszyny, rozmiarowi stołu, głębokości gardzieli i wysokości otwarcia. Niedopasowane narzędzia mogą spowodować przeciążenie sprzętu lub w najlepszym przypadku poważne zużycie, a w najgorszym katastrofalne uszkodzenie narzędzia lub trwałe zniszczenie maszyny.
Dlatego prawdziwa definicja “najlepszego” narzędzia to: rozwiązanie narzędziowe, które w określonych warunkach pracy zapewnia spójny, wysokoprecyzyjny wynik przy maksymalnej wydajności, stabilności i bezpieczeństwie — jednocześnie minimalizując całkowity koszt posiadania (TCO).
1.2 Kwantyfikacja kosztu kompromisu: Ukryta cena tanich narzędzi
Wybór tanich lub nieodpowiednich narzędzi może wydawać się oszczędnością przy zakupie, ale ukryte koszty cyklu życia mogą być ogromne. Często przewyższają one cenę zakupu narzędzia wielokrotnie, po cichu zmniejszając marże zysku. Całkowity koszt posiadania (TCO) analiza ujawnia tę rzeczywistość, obejmując koszty bezpośrednie, pośrednie i ukryte.
Kluczowe składniki ukrytych kosztów:
- Utrata wydajności produkcji: Narzędzia niskiej jakości lub niekompatybilne zmuszają operatorów do poświęcania nadmiernej ilości czasu na ponowne ustawienia i próby gięcia w celu uzyskania dokładnych kątów, co drastycznie wydłuża czas cyklu. Częste zmiany i regulacje narzędzi również zmniejszają czas efektywnej pracy.
- Koszty złomu i poprawek: Narzędzia o niskiej precyzji są główną przyczyną wad gięcia. Badania pokazują, że precyzyjne narzędzia mogą zmniejszyć wskaźnik błędów gięcia o prawie 35%. Każda poprawka lub odrzucony element oznacza zmarnowany materiał, robociznę, zużycie maszyny i energię.
- Zwiększone zużycie sprzętu i koszty konserwacji: Niedopasowane narzędzia mogą powodować pracę prasy krawędziowej pod nadmiernym lub niestabilnym obciążeniem, co przyspiesza zużycie kluczowych komponentów, takich jak układ hydrauliczny i jednostki napędowe. Prowadzi to do zwiększonych drgań, hałasu oraz znacznie wyższych kosztów konserwacji i przestojów.
- Koszty przestojów: Przerwy w produkcji spowodowane uszkodzeniem narzędzia lub częstą wymianą kosztują więcej niż tylko bezczynny sprzęt. Podczas przestojów firma nadal wypłaca wynagrodzenia i ponosi koszty ogólne, jednocześnie borykając się z niedotrzymaniem terminów dostaw i potencjalną utratą zaufania klientów.
- Zwiększone zużycie energii: Aby zrekompensować słabą wydajność narzędzi, operatorzy mogą używać większej siły nacisku lub dłuższego czasu przytrzymania — bezpośrednio zwiększając zużycie energii. W przypadku średnich pras hydraulicznych może to podnieść roczne koszty energii o $500 do $2 000.
- Skrócona żywotność narzędzia: Wysokiej jakości narzędzia (np. wykonane ze stali stopowej 42CrMo) mogą wytrzymać dziesiątki tysięcy gięć, podczas gdy narzędzia ze zwykłej stali wytrzymują jedynie 2 000–3 000. Łączny koszt wymiany tanich narzędzi może łatwo przewyższyć jednorazową inwestycję w narzędzia premium.
Zadowolenie się narzędziem “wystarczająco dobrym” zasadniczo oznacza ponoszenie ciągłych, rosnących kosztów operacyjnych w celu zrekompensowania jednorazowej drobnej oszczędności — to nieopłacalna wymiana w każdym środowisku produkcji lean.
1.3 Analiza kluczowego wpływu: Jak narzędzia determinują precyzję, wydajność i bezpieczeństwo
Narzędzia odgrywają znacznie większą rolę w operacjach gięcia niż samo kształtowanie metalu — bezpośrednio wpływają na trzy fundamentalne filary produkcji: precyzję, wydajność i bezpieczeństwo.
Precyzja: Fundament jakości
Precyzja narzędzia jest kamieniem węgielnym jakości produktu.
- Spójność kąta: Kształt i tolerancja kątowa narzędzia, podobnie jak oznaczenia na precyzyjnym instrumencie, określają dokładność kątów gięcia. Wysokiej jakości narzędzia precyzyjne mogą utrzymać odchylenie kąta w granicach ±0,5 stopnia.
- Wykończenie powierzchni: Chropowatość powierzchni narzędzia (wartość Ra) bezpośrednio wpływa na wygląd produktu. Szorstkie lub zadziorne powierzchnie mogą pozostawiać rysy lub odciski na blachach — niedopuszczalne w sektorach takich jak sprzęt medyczny czy urządzenia premium.
- Dokładność wymiarowa: Źle dobrane rozmiary narzędzi mogą powodować odkształcenia lub skręcenia podczas gięcia, szczególnie w przypadku cienkich blach, gdzie nawet niewielkie odchylenia mają spotęgowany efekt.
Wydajność: Motor rentowności
Dobór narzędzi w znacznym stopniu wpływa na przebieg pracy od przygotowania po efekt produkcji.
- Skrócony czas przygotowania: Nowoczesne systemy szybkiej wymiany, w połączeniu ze standaryzowanymi narzędziami precyzyjnymi, mogą skrócić czas ustawiania narzędzi z kilkudziesięciu minut do zaledwie kilku — drastycznie ograniczając okresy nieproduktywne.
- Większa przepustowość produkcji: Odpowiednie narzędzia zapewniają operatorom uzyskanie precyzyjnych gięć za pierwszym razem, eliminując cykle prób i błędów oraz znacząco zwiększając ogólną produktywność.
- Umożliwienie automatyzacjiTylko dzięki narzędziom o wysokiej precyzji i powtarzalności integracja z robotami oraz zautomatyzowanymi systemami załadunku może w pełni wykorzystać swój potencjał — umożliwiając płynną, całodobową produkcję.
Bezpieczeństwo: Niezbywalna podstawa
Dobór narzędzi jest najbardziej fundamentalnym i kluczowym zabezpieczeniem dla bezpieczeństwa operatora. Według Amerykańskiej Administracji Bezpieczeństwa i Higieny Pracy (OSHA), niewystarczające osłony maszyn znajdują się w pierwszej dziesiątce najczęściej cytowanych naruszeń, z ponad 88% sklasyfikowanych jako “poważne”.”

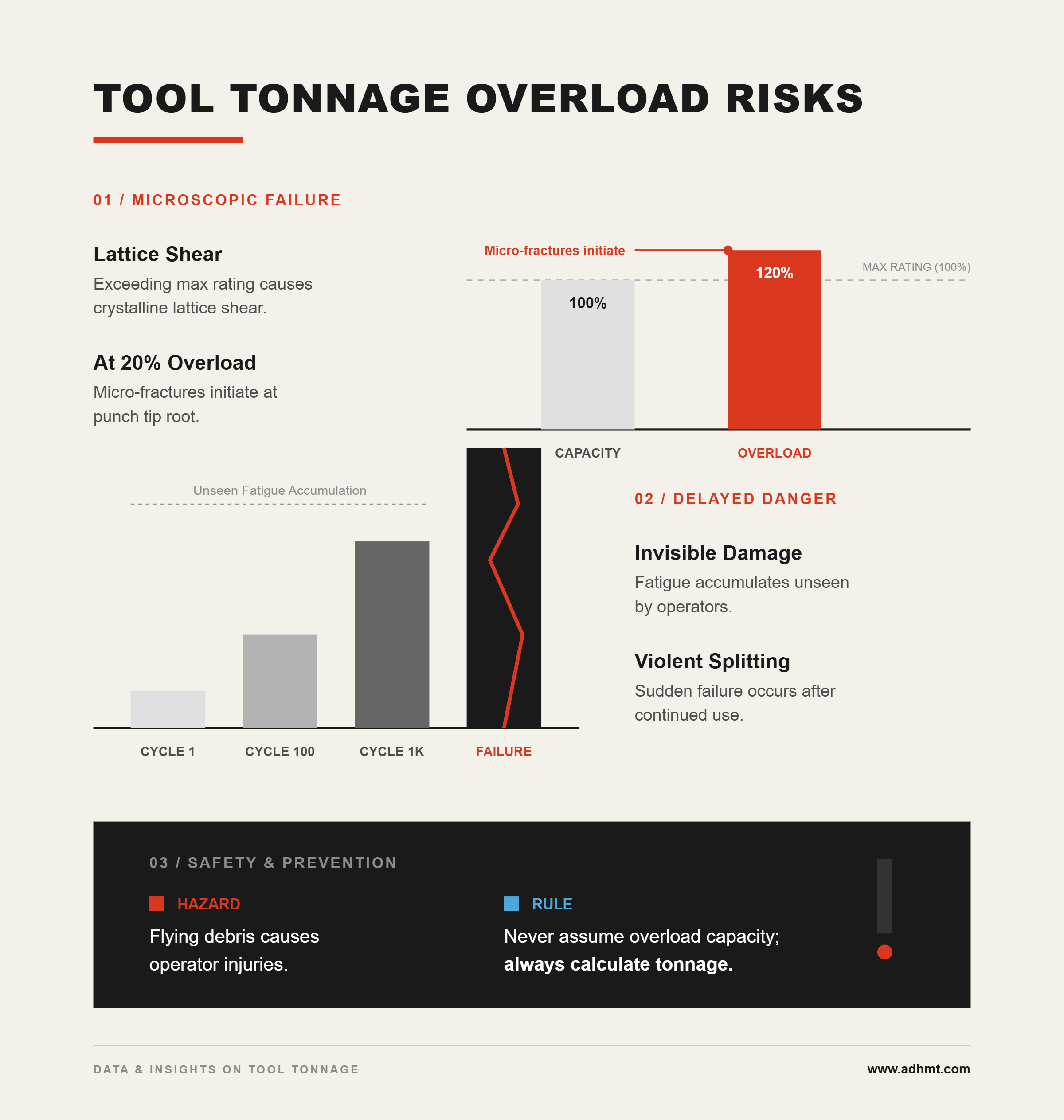

- Zapobieganie awariom narzędziNarzędzia niskiej jakości, zużyte lub niedopasowane do obciążenia mogą ulec katastrofalnemu pęknięciu pod wysokim ciśnieniem, wyrzucając odłamki stanowiące natychmiastowe, śmiertelne zagrożenie dla operatorów.
- Zapobieganie wyrzuceniu przedmiotu obrabianegoPodczas gięcia stali o wysokiej wytrzymałości lub innych specjalistycznych materiałów, niewłaściwy projekt lub dobór matrycy może spowodować gwałtowne wyskoczenie arkusza w momencie uwolnienia zgromadzonego naprężenia, prowadząc do poważnych obrażeń.
- Ograniczenie ryzyka operacyjnegoUżywanie nieodpowiednich matryc zwiększa zarówno złożoność, jak i nieprzewidywalność podczas pracy, często zmuszając operatorów do umieszczania rąk bliżej stref niebezpiecznych. Znacząco podnosi to ryzyko zmiażdżenia, skaleczeń, a nawet amputacji.
II. Odszyfrowanie biblioteki narzędzi: kompleksowe spojrzenie na typy stempli, matryc i systemów
Jeśli pierwszy rozdział zmienił Twoje strategiczne spojrzenie na narzędzia do gięcia prasą krawędziową, ten rozdział dostarcza taktycznego planu działania, aby na nim budować. Opanowanie każdego elementu biblioteki narzędzi — od geometrii stempla po otwarcie V matrycy oraz cały system mocowania — jest kluczowe dla osiągnięcia precyzyjnej i wydajnej produkcji. Razem definiują one granice możliwości procesu gięcia pod względem dokładności i szybkości, stanowiąc arsenał, który zamienia teorię w praktyczne osiągi.
2.1 Typy stempli w szczegółach: wybór odpowiedniego kształtu do zadania
Stempel jest “awangardą”, która bezpośrednio styka się z arkuszem i przekazuje siłę gięcia. Jego geometria, kąt i długość określają możliwe style gięcia oraz stopień złożoności. Wybór właściwego stempla jest kluczowy, aby uniknąć kolizji między przedmiotem obrabianym, matrycą i maszyną oraz umożliwić skomplikowane formy geometryczne — podobnie jak dobór najprecyzyjniejszego narzędzia chirurgicznego, gdzie zarówno dokładność, jak i dopasowanie są niezbędne.
| Typ stempla | Podstawowe cechy i geometria | Główne zastosowania | Wskazówki i uwagi ekspertów |
|---|---|---|---|
| Stempel standardowy | Najczęściej spotykany typ, z grubym korpusem pod końcówką o prostym lub lekko wklęsłym profilu. | Odpowiedni do większości gięć pod kątem 90° i podstawowego formowania w kształcie V — uważany za “kamień węgielny” każdej biblioteki narzędzi. | Duża nośność, co czyni go idealnym do grubych arkuszy lub zadań gięcia o dużym tonarzu. Jego wszechstronność sprawia, że jest niezbędnym narzędziem bazowym. |
| Stempel typu „gęsia szyja” | Szyjka zakrzywia się do tyłu w duży kształt “C” lub “U”, tworząc prześwit dla wcześniej zagiętych kołnierzy. | Stosowany do elementów w kształcie kanału U, części o profilu kapeluszowym lub dowolnych detali z kołnierzami zwrotnymi, zapobiegając kolizjom z korpusem stempla. | Kompromisem jest wytrzymałość konstrukcyjna. Zakrzywiony kształt jest słabszy niż proste stemple, więc dopuszczalne obciążenie jest niższe — należy sprawdzić w tabelach nacisku przed wyborem. |
| Stempel do ostrych kątów | Kąt końcówki jest zwykle mniejszy niż 90° (zwykle 30° lub 45°), stosowany do gięć o ostrym kącie. | Przeznaczony do operacji “przeginania” w celu kompensacji sprężystego odkształcenia oraz jako pierwszy etap procesu zawijania krawędzi. | Choć końcówka jest ostra, korpus jest wzmocniony, aby wytrzymać wysokie ciśnienie potrzebne do ostrych kątów — niezbędne narzędzie do stali wysokowytrzymałych z dużym sprężystym odkształceniem. |
| Wąski / mieczowy stempel | Bardzo smukły, przypominający miecz — idealny do zastosowań w ciasnych przestrzeniach. | Stosowany do końcowych gięć wewnątrz niemal zamkniętych pudełek lub profili, umożliwiając pracę w bardzo wąskich wnętrzach. | Bardzo niska nośność; ze względu na smukłą konstrukcję sztywność jest słaba. Nigdy nie używać do grubych blach lub operacji o dużym nacisku, ponieważ prawdopodobne jest uszkodzenie. |
| Stempel offsetowy/joggle | Ukształtowany jak “Z” lub “S”, zdolny do wykonania dwóch przeciwległych gięć w jednym ruchu. | Efektywnie tworzy gięcia w kształcie Z, stopniowe lub zakładkowe, łącząc dwie oddzielne operacje w jedną dla podwojenia wydajności. | Specjalistyczny stempel, który musi być sparowany z dopasowaną matrycą offsetową — oceń częstotliwość użycia przed inwestycją. |
| Stempel promieniowy | Końcówka ma duży promień zamiast ostrego kąta, co zapewnia płynne przejścia. | Stosowany do formowania kształtów U lub gięć wymagających przejść o dużym promieniu, zapobiegając pękaniu i zapewniając estetyczną jakość. | Formowanie promieniowe opiera się głównie na gięciu powietrznym, zwykle w połączeniu z matrycami V do “gięcia powietrznego” lub z matrycami U do “gięcia na dnie”.” |
2.2 Odkrywanie świata matryc: otwory V, formowanie specjalne i zasady doboru
Matryca zapewnia solidne podparcie dla blachy i definiuje ostateczny kąt gięcia oraz promień. Wybór matrycy jest równie istotny jak wybór stempla. Matryca typu V jest najbardziej podstawowym i wszechstronnym typem, a wiedza o doborze jej wymiarów bezpośrednio decyduje o jakości gięcia.
Matryca V i jej zasady doboru: wykraczając poza “Regułę 8”
Kluczowym parametrem matrycy V jest szerokość jej otwarcia. Znana “Reguła 8” jest doskonałym punktem wyjścia, ale prawdziwi eksperci wiedzą, kiedy należy się go trzymać, a kiedy dostosować.
- Definicja i zastosowanie reguły: Dla stali miękkiej idealne otwarcie w kształcie V wynosi osiem razy grubość materiału. Na przykład, dla blachy o grubości 3 mm idealne będzie otwarcie V o szerokości 24 mm (3 mm × 8).
- Precyzyjna kontrola promienia: Przy gięciu powietrznym wewnętrzny promień gięcia zazwyczaj jest równy 15–17% szerokości otwarcia V. Oznacza to, że można kontrolować ostateczny promień gięcia poprzez regulację szerokości otwarcia V, co jest subtelną zaletą unikalną dla gięcia powietrznego.
- Ograniczenie minimalnej długości kołnierza: Najkrótszy możliwy kołnierz (Minimalna Długość Kołnierza) to około 70–75% szerokości otwarcia V. Jeśli kołnierz jest krótszy, wpadnie w rowek V i nie uformuje się prawidłowo — jest to istotne ograniczenie, które należy uwzględnić podczas projektowania.
- Współczynniki dostosowania do materiału:
- Stal nierdzewna: Wyższa wytrzymałość wymaga większego otwarcia V w celu zmniejszenia naprężeń, zazwyczaj 10–12 razy grubość blachy.
- Aluminium: Miększy materiał pozwala na mniejsze promienie; zazwyczaj sześć razy grubość blachy.
Poza standardową matrycą pojedynczą w kształcie V, Wielowrzędowa matryca V oferuje opłacalny wzrost wydajności. Dzięki wielu otworom w kształcie V zintegrowanym w jednym korpusie, operator może łatwo obrócić ją, aby zmienić rozmiar — idealne rozwiązanie dla środowisk produkcji małoseryjnej i zróżnicowanej.
Specjalne matryce formujące: osiąganie wydajności w jednym kroku
Gdy standardowe matryce V wymagają kilku przejść, aby uzyskać złożone kształty, specjalne matryce formujące umożliwiają prawdziwą transformację w jednym kroku — wprowadzając erę przełomów w efektywności.
- Matryce do zaginania/zaprasowywania: Współpracując z górnymi matrycami o ostrym czubku, te narzędzia działają w dwóch etapach — wstępnego gięcia i spłaszczania — aby zagiąć krawędzie blachy w bezpieczny szew o kącie 180°. Wzmacnia to krawędzie i eliminuje ostre zadziory, poprawiając zarówno jakość produktu, jak i bezpieczeństwo operatora.
- Matryce U: W połączeniu z górną matrycą o dużym promieniu, te matryce formują profile w kształcie litery U lub kanałowe w jednym procesie. W przeciwieństwie do standardowej matrycy V, która wymagałaby dwóch gięć, aby uzyskać ten sam kształt, rozwiązanie to podwaja wydajność.
- Matryce Z: W połączeniu z górną matrycą offsetową tworzą stopniowane gięcia w kształcie litery Z w jednym ruchu — znacznie wydajniejsze niż tradycyjny proces formowania w dwóch krokach.
- Matryce do zwijania: Zaprojektowane do zwijania krawędzi blach w formy okrągłe lub rurowe, te matryce są powszechnie stosowane do dekoracyjnego wykańczania krawędzi lub produkcji zawiasów.
2.3 Porównanie głównych systemów narzędziowych: amerykański, europejski i nowy standard (WILA)
Systemy narzędziowe do pras krawędziowych są głównie klasyfikowane według mechanizmów mocowania i geometrii trzpienia. Obecnie trzy główne światowe standardy dominują: amerykański, europejski/Promecam oraz nowy standard, reprezentowany przez WILA/Trumpf. Systemy te z reguły nie są wzajemnie wymienne, a wybór jednego z nich jest strategiczną inwestycją wpływającą na wydajność produkcji, precyzję i potencjał automatyzacji.
| Cecha | Styl amerykański | Europejski / Promecam | Nowy standard (styl WILA / Trumpf) |
|---|---|---|---|
| Cechy trzpienia | Prostokątny trzpień, szerokość 1/2 cala (12,7 mm); bez specjalnych rowków. | Wąski trzpień, około 13 mm szerokości, zazwyczaj z rowkiem bezpieczeństwa. | Precyzyjny trzpień, szerokość 20 mm, rowkowany z przodu i z tyłu dla samocentrowania i mocowania hydraulicznego. |
| Metoda mocowania | Ręczne śruby nastawcze lub płyty zaciskowe. | Ręczna lub mechaniczna dźwignia szybkiego blokowania. | Hydrauliczne/pneumatyczne szybkie mocowanie z obsługą jednym dotknięciem. |
| Prędkość przezbrojenia i czas ustawienia | Wolna (5–15 min). Wymaga ręcznego dokręcania śrub i ustawiania. | Umiarkowana (2–5 min). Szybsza niż śruby, choć nadal wymaga ręcznego pozycjonowania. | Bardzo szybka (<1 min). Przycisk lub pełna automatyzacja, obsługuje pionowe ładowanie/rozładowywanie. |
| Dokładność i powtarzalność | Umiarkowana. Nierównomierne ręczne dokręcanie i długotrwałe zużycie zmniejszają precyzję ustawienia. | Dobra. Bardziej stabilna niż amerykańska — akceptowany standard branżowy. | Wyjątkowa. Samocentrujące z równomiernym zaciskiem osiąga powtarzalność ±0,01 mm. |
| Kompatybilność z automatyzacją | Niska. Strukturalnie nieodpowiednia dla ATC lub automatycznej wymiany narzędzi. | Średnio–niska. Częściowa półautomatyzacja możliwa dzięki ulepszonym uchwytom. | Wysoka. Zaprojektowana do pełnej automatyzacji, obsługuje ATC, automatyczną wymianę narzędzi i inteligentne rozpoznawanie narzędzi. |
| Bezpieczeństwo i ergonomia | Podstawowa. Brak konstrukcji zapobiegającej upadkom; zmiany narzędzi są pracochłonne i stwarzają ryzyko bezpieczeństwa. | Umiarkowana. Niektóre systemy szybkiego blokowania zawierają podstawowe funkcje zapobiegające upadkom. | Wysoka. Zwykle wyposażona w bolce lub przyciski bezpieczeństwa zapobiegające przypadkowemu upuszczeniu narzędzia; obsługa jedną ręką. |
| Koszt początkowy | Niska. Prosta konstrukcja i najtańsze ceny narzędzi/mocowania. | Średni. Zrównoważony stosunek kosztów do wydajności — najczęściej stosowany na świecie. | Wysoki. Precyzyjna inżynieria i mechanizmy szybkiego mocowania powodują najwyższy koszt inwestycji. |
| Pozycjonowanie strategiczne | Podstawa tradycyjnej produkcji masowej. Najlepszy wybór do dużych serii z rzadkimi zmianami narzędzi. | Kręgosłup elastycznej produkcji. Idealny do produkcji o dużej różnorodności i średnich wolumenach, łącząc szybkość, dokładność i koszt. | Przyszłość szczupłej produkcji. Doskonały do operacji wymagających ekstremalnej wydajności, precyzji i automatyzacji — preferowany w przemyśle lotniczym i elektronice wysokiej klasy. |
Wnioski: Wybór systemu narzędziowego to w istocie głosowanie na swoją filozofię produkcji. System amerykański reprezentuje solidną, opłacalną przeszłość produkcji masowej; system europejski, dzięki swojej elastyczności i wartości, definiuje dzisiejszą adaptacyjną produkcję; a Nowy Standard prowadzony przez WILA, dzięki niezrównanej szybkości, precyzji i automatyzacji, toruje drogę do jutrzejszych szczupłych fabryk Przemysłu 4.0. Wpływ tej decyzji będzie rozbrzmiewał w każdym rytmie pracy zakładu przez następne dziesięciolecie.
III. Pięcioetapowy schemat decyzyjny: praktyczna metoda wyboru idealnego narzędzia do giętarki krawędziowej
W poprzednich rozdziałach przekształciliśmy strategiczne rozumienie narzędzi do giętarek krawędziowych i rozszyfrowaliśmy ich obszerną bibliotekę. Teraz nadszedł czas, aby przejść od teorii do praktyki. Wybór narzędzia nigdy nie powinien opierać się wyłącznie na intuicji czy doświadczeniu — musi podążać za zdyscyplinowanym, powtarzalnym, naukowym procesem decyzyjnym. Poniższy pięcioetapowy schemat poprowadzi Cię od analizy materiału po ocenę inwestycji długoterminowej, pomagając wyeliminować zgadywanie i konsekwentnie osiągać optymalne rozwiązanie, które maksymalizuje wartość przy każdym wyborze.
3.1 Krok 1: Dogłębna analiza podstawowego materiału
Każdy projekt zaczyna się od materiału. Zanim wybierzesz jakiekolwiek narzędzie, musisz przeanalizować swój podstawowy materiał tak dokładnie, jak zrobiłby to naukowiec zajmujący się materiałami. Nie chodzi tylko o znajomość nazwy i grubości — musisz rozszyfrować cztery fundamentalne “markery genetyczne”, które decydują o sukcesie lub porażce każdej operacji gięcia.
- Wytrzymałość na rozciąganie: czynnik decydujący o wymaganej sile nacisku — To kluczowy czynnik określający wymaganą siłę gięcia. Stale o wysokiej wytrzymałości (AHSS) mogą mieć wytrzymałość na rozciąganie kilkukrotnie większą niż stal miękka, co oznacza, że przy tej samej grubości wymagają znacznie większej siły gięcia, a w konsekwencji trwalszych, bardziej odpornych na zużycie narzędzi. Wybór matrycy wyłącznie na podstawie grubości i ignorowanie wytrzymałości na rozciąganie jest najczęstszą przyczyną przedwczesnego zużycia narzędzia lub jego katastrofalnej awarii. Zawsze upewnij się, że Twoje tabele nacisku uwzględniają wytrzymałość na rozciąganie jako podstawową zmienną wejściową.
- Granica plastyczności i sprężysty powrót: strategia kontroli kąta — Granica plastyczności materiału określa, jak bardzo “pamięta” on swój pierwotny kształt po gięciu — czyli jego sprężysty powrót. Twarde materiały, takie jak stal nierdzewna, mogą mieć sprężysty powrót 2–3°, podczas gdy miękkie aluminium może nie wykazywać go praktycznie wcale. Aby uzyskać precyzyjne gięcie pod kątem 90° w materiałach o dużym sprężystym powrocie, należy lekko przegiąć, używając ostrzejszych górnych stempli (np. 88° lub nawet 85°), aby zrekompensować odbicie. Nieuwzględnienie sprężystego powrotu sprawi, że będziesz bez końca gonić za dokładnymi kątami, marnując czas na powtarzające się próby i regulacje.
- Plastyczność i minimalny promień gięcia: strażnik zapobiegania pęknięciom — Plastyczność materiału określa najmniejszy wewnętrzny promień gięcia, jaki może on wytrzymać bez pęknięcia. Powszechnie cytowana, lecz często błędnie stosowana zasada mówi, że idealny promień wewnętrzny powinien w przybliżeniu odpowiadać grubości materiału. Wymuszenie ostrego stempla, aby stworzyć promień mniejszy niż ten, nadmiernie rozciąga powierzchnię zewnętrzną, co często prowadzi do powstawania widocznych pęknięć. Dlatego, Promień nosa stempla musi być większy lub równy minimalnemu promieniowi gięcia materiału— to jest nienegocjowalna podstawa jakości produktu.
- Stan powierzchni: Strażnik jakości estetycznej Właściwości powierzchni arkusza — czy posiada powłokę (taką jak ocynkowanie lub malowanie), folię ochronną, czy wykończenie lustrzane/szczotkowane — bezpośrednio determinują jego zachowanie pod względem tarcia w kontakcie z narzędziem. Podczas gięcia stali nierdzewnej o wykończeniu lustrzanym lub anodowanego aluminium, nawet najmniejsza niedoskonałość lub tarcie na narzędziu może pozostawić trwałe zarysowanie. W takich przypadkach konieczne jest stosowanie matryc o wysokim stopniu polerowania (Ra < 0,2 μm), z wyspecjalizowanymi powłokami niskotarciowymi, takimi jak TiN, lub dolnych matryc z folią ochronną niepozostawiającą śladów. Takie środki są kluczowe dla zachowania wizualnej perfekcji gotowego produktu.
3.2 Krok drugi: Precyzyjne określenie geometrii gięcia
Gdy właściwości materiału są w pełni zrozumiane, kolejnym krokiem jest przełożenie wymagań geometrycznych z rysunku na precyzyjny język narzędzi. Obejmuje to dokładne zdefiniowanie trzech podstawowych parametrów gięcia przy elastycznym i fachowym stosowaniu “Reguły 8”.
- Kąt gięcia i wybór procesu: To jest najbardziej fundamentalne wymaganie. Czy potrzebujesz kąta prostego (90°), ostrego (90°)? Odpowiedź bezpośrednio decyduje o tym, czy zastosujesz gięcie powietrzne, doginanie czy wygniatanie — a co za tym idzie, jak należy dobrać kąty stempla i matrycy.
- Aktywna kontrola promienia wewnętrznego: W gięciu powietrznym promień wewnętrzny nie jest określany wyłącznie przez promień czubka stempla, lecz przede wszystkim przez szerokość otwarcia matrycy V, zgodnie z przybliżoną zależnością: Promień wewnętrzny ≈ otwarcie V × 0,16. Oznacza to, że można precyzyjnie kontrolować końcowy promień gięcia, wybierając matryce o różnych otwarciach V — jedna z najbardziej eleganckich możliwości nowoczesnej technologii gięcia.
- Przemyślenie “Reguły 8” — od reguły do strategii: Znana “Reguła 8” (otwarcie V = 8 × grubość materiału) jest doskonałym punktem wyjścia, ale nie jest prawem niepodważalnym. Prawdziwi eksperci wiedzą, kiedy się jej trzymać, a kiedy dostosować:
- Grube blachy (>10 mm): Zwiększ współczynnik do 10–12×, aby zapewnić większą powierzchnię kontaktu, równomierniej rozłożyć naprężenia i zapobiec pękaniu.
- Miękkie materiały (np. aluminium): Aby uzyskać mniejszy promień gięcia, współczynnik można zmniejszyć do około 6×.
- Dążenie do małych promieni: Wybierz węższe otwarcie matrycy V, ale pamiętaj, że znacznie zwiększa to wymaganą siłę nacisku. Zawsze przeliczaj siłę, aby upewnić się, że mieści się ona w granicach możliwości zarówno narzędzia, jak i maszyny.
- Minimalna długość kołnierza — twarde ograniczenie: Najkrótsza krawędź gięcia elementu roboczego musi być na tyle długa, aby mogła stabilnie spoczywać na barkach dolnej matrycy. Minimalna długość kołnierza powinna wynosić około 70% szerokości otwarcia matrycy V. Jeśli kołnierz jest zbyt krótki, wpadnie do matrycy V podczas gięcia, uniemożliwiając prawidłowe formowanie — jest to kluczowy czynnik, który należy uwzględnić podczas projektowania elementu.
3.3 Krok trzeci: Dopasowanie narzędzi i parametrów prasy krawędziowej
Narzędzia nie działają w izolacji — funkcjonują jako część ściśle zintegrowanego systemu z prasą krawędziową. Nawet najlepsza matryca zawiedzie, jeśli jej parametry nie będą zgodne ze specyfikacją maszyny, co może prowadzić do poważnych zagrożeń bezpieczeństwa. Ten etap to krytyczny “test kompatybilności”, który nie dopuszcza marginesu błędu.
| Kluczowy parametr | Uwagi dotyczące dopasowania i profesjonalne spostrzeżenia | Poważne konsekwencje niedopasowania |
|---|---|---|
| Nominalna siła nacisku | Siła gięcia musi pozostawać ściśle poniżej niższej z nominalnych wartości narzędzia i maszyny, z co najmniej 20% marginesem bezpieczeństwa. | Katastrofalne uszkodzenie: przeciążenie maszyny powodujące deformację ramy lub pęknięcie układu hydraulicznego; złamanie narzędzia pod nadmiernym naciskiem, z odłamkami stanowiącymi śmiertelne zagrożenie. |
| Prześwit | Gdy suwak jest całkowicie podniesiony, wysokość otwarcia między górnym a dolnym uchwytem narzędzia musi uwzględniać wysokość narzędzia, rozmiar półfabrykatu oraz prześwit dla uformowanych kołnierzy. | Ograniczenie produkcyjne: brak możliwości montażu wyższych narzędzi (np. stempli typu gooseneck); kolizje między uformowanymi kołnierzami a belką poprzeczną podczas produkcji elementów w kształcie skrzynki lub litery U. |
| Skok | Pionowy skok suwaka musi być wystarczający, aby zakończyć proces gięcia i zapewnić odpowiedni prześwit do obsługi materiału po operacji. | Wąskie gardło wydajności: niewystarczający skok dla głębokich kanałów U lub wysokich kołnierzy uniemożliwia pełne wejście stempla lub zatrzymuje element w matrycy, poważnie zakłócając czas cyklu. |
| System mocowania | Typ trzpienia narzędzia (amerykański, europejski, WILA itp.) musi być w pełni kompatybilny z systemami mocowania górnego i dolnego prasy krawędziowej. | Utrata zarówno dokładności, jak i bezpieczeństwa: niewłaściwy montaż, przesuwanie się matrycy podczas pracy, utrata precyzji lub niebezpieczne naprężenia wynikające z wymuszonych adapterów. |
3.4 Krok czwarty: Ocena materiału narzędzia, twardości i powłoki
Wewnętrzna jakość narzędzia zależy od jego materiału bazowego, obróbki cieplnej i powłoki powierzchniowej. Czynniki te bezpośrednio wpływają na jego żywotność, zdolność do utrzymania precyzji oraz ogólny koszt. Ten krok stanowi dogłębną analizę wewnętrznej wytrzymałości i trwałości narzędzia.
- Wybór materiału bazowego: równowaga między wytrzymałością a odpornością na zużycie
- 42CrMo: Wszechstronny uniwersalny wybór. Przy odpowiedniej obróbce cieplnej osiąga twardość HRC 47±2, oferując doskonały balans między wytrzymałością a odpornością na zużycie. Zapewnia świetny stosunek kosztów do jakości i jest materiałem pierwszego wyboru w większości zastosowań związanych z gięciem o średniej wytrzymałości.
- Cr12MoV: “Specjalista od odporności na zużycie.” Wysoka zawartość węgla i chromu zapewnia znakomitą twardość (do HRC 60) oraz wyjątkową odporność na zużycie, co czyni go idealnym do produkcji masowej lub gięcia stali nierdzewnych i innych materiałów o wysokiej twardości.
- Węglik spiekany: “Ostateczny mistrz.” Dzięki ekstremalnej twardości i trwałości wytrzymuje dziesiątki razy dłużej niż zwykłe stale. Jednak jest kosztowny i kruchy, dlatego stosuje się go w precyzyjnych aplikacjach, takich jak formowanie elementów mikroelektronicznych, gdzie dokładność wymiarowa i żywotność mają kluczowe znaczenie.
- Twardość (HRC) nie zawsze jest lepsza — paradoks wytrzymałości
Kluczowa obserwacja: twardość decyduje o odporności na zużycie, a wytrzymałość o odporności na uderzenia. Nadmierna twardość poświęca wytrzymałość, czyniąc narzędzie kruche i bardziej podatne na katastrofalne pęknięcia pod wpływem wstrząsu lub przeciążenia. Idealna twardość powinna odpowiadać wytrzymałości obrabianego materiału, zapewniając wystarczającą odporność na zużycie bez utraty trwałości przy obciążeniach dynamicznych. - Strategiczna wartość powłok: mnożniki wydajności Jeśli materiał jest “szkieletem” narzędzia, to powłoki pełnią rolę jego “katalizatora” i “zbroi”.”
- TiN (azotek tytanu): Klasyczna złota powłoka, która znacząco zwiększa twardość powierzchni, redukuje tarcie i zapobiega przywieraniu materiału — szczególnie podczas gięcia aluminium lub stali nierdzewnej — skutecznie wydłużając żywotność narzędzia.
- DLC (węgiel o strukturze diamentu): Dzięki ultraniskiemu tarciu i wysokiej twardości powłoki DLC są najlepszym rozwiązaniem do obróbki metali nieżelaznych, zapobiegając zarysowaniom i minimalizując przywieranie materiału.
3.5 Krok piąty: Równoważenie inwestycji początkowej i długoterminowej wartości (LTV)
Ten ostatni krok wymaga strategicznej zmiany myślenia — z perspektywy kosztów kupującego na perspektywę inwestycji lidera biznesu. Najtańsza matryca często okazuje się najdroższą w produkcji. Decyzje powinny być podejmowane nie w oparciu o cenę zakupu (koszt początkowy), lecz o całkowity koszt posiadania narzędzia (TCO) oraz długoterminową wartość (LTV), jaką tworzy w całym cyklu życia.
Ramy oceny TCO/LTV: ujawnianie ukrytych kosztów poprzez dane
| Wymiar oceny | Ukryta cena tanich matryc | Długoterminowe korzyści z matryc premium |
|---|---|---|
| Czas konfiguracji i kalibracji | Niska precyzja wymaga powtarzanych próbnych gięć i regulacji, co dodaje ponad 30 minut przestoju na każde narzędzie. | Wysoka precyzja zapewnia działanie typu plug-and-play—sukces za pierwszym razem—skraca czas konfiguracji z godzin do zaledwie kilku minut. |
| Wskaźnik odpadów i poprawek | Niestabilne kąty i zarysowania powierzchni powodują wskaźnik odpadów na poziomie 5–10%, co jest czystym marnotrawstwem materiału, pracy i energii. | Stała dokładność gięcia zmniejsza odpady do poniżej 1%, bezpośrednio poprawiając rentowność i wydajność pierwszego przejścia. |
| Żywotność matrycy i częstotliwość wymiany | Słabe materiały zużywają się szybko, wytrzymując tylko kilka tysięcy cykli i wymagając częstych ponownych zakupów—zwiększając całkowite koszty zaopatrzenia. | Materiały premium i obróbka cieplna gwarantują setki tysięcy cykli—jednorazowa inwestycja z trwałymi korzyściami. |
| Zużycie maszyny | Niedokładne wymiary lub wadliwy projekt powodują nierównomierne obciążenia i przeciążenia, przyspieszając zużycie komponentów i skracając interwały remontów o ponad 20%. | Idealna kompatybilność z maszyną równomiernie rozkłada obciążenia, zapewniając najlepszą ochronę inwestycji w sprzęt wart miliony dolarów. |
| Bezpieczeństwo produkcji | Wysokie ryzyko pęknięcia lub złamania, stanowiące poważne zagrożenie dla operatorów—jeden wypadek może sparaliżować firmę. | Niezawodne materiały i bezpieczny projekt eliminują zagrożenia awarii matrycy u źródła—zapewniając prawdziwą ochronę z priorytetem dla ludzi. |
Stosując ten pięcioetapowy schemat decyzyjny, podnosisz wybór matrycy z niejasnego aktu zakupowego do decyzji strategicznej opartej na danych. Takie podejście nie tylko prowadzi Cię do właściwego narzędzia, ale także zasadniczo optymalizuje procesy produkcyjne, eliminuje ukryte koszty i buduje niezachwianą przewagę produkcyjną na niezwykle konkurencyjnym rynku.
IV. Ochrona zasobów i zwiększanie wydajności: konserwacja, rozwiązywanie problemów i optymalizacja
4.1 Instalacja i kalibracja: fundamentalny rytuał precyzji
Prawie 90% problemów z dokładnością gięcia wynika nie z samego procesu obróbki, lecz z często pomijanego “wstępnego rytuału” instalacji i kalibracji. Każde drobne przeoczenie na tym etapie może zostać zwielokrotnione przez nacisk gięcia, prowadząc do nieodwracalnych wad jakościowych w późniejszym czasie.
1. Czystość: Niezaprzeczalne Pierwsze Przykazanie Przed zamontowaniem jakiejkolwiek matrycy wszystkie powierzchnie styku — w tym trzpienie narzędzi, górne i dolne zaciski oraz stół roboczy — muszą być dokładnie oczyszczone bezpyłową ściereczką i zatwierdzonym rozpuszczalnikiem. Nie jest to jedynie formalność, lecz konieczność wynikająca z praw fizyki: pod naciskiem setek ton na metr nawet drobny wiór metalowy czy cienka warstwa oleju może pozostawić trwałe odciski na matrycy lub zacisku. Te niewidoczne defekty niszczą precyzję ustawienia i stają się źródłem wszystkich późniejszych odchyłek.
2. Standaryzowana kolejność instalacji: Dyscyplina eliminowania błędów kumulacyjnych Precyzyjne ustawienie nigdy nie jest dziełem przypadku — to nieuchronny rezultat stosowania właściwej procedury.
- Najpierw dół, potem góra – Wykorzystanie grawitacji do ustawienia: Rozpocznij od zamontowania dolnej matrycy i lekko ją zabezpiecz, aby można było później precyzyjnie dostosować jej położenie w poziomie. Następnie zamontuj górny stempel i powoli opuść suwak, aż czubek stempla spocznie naturalnie w środku rowka V dolnej matrycy pod własnym ciężarem, uzyskując wstępne ustawienie fizyczne.
- Zablokuj naciskiem, dokręcaj od środka na zewnątrz: Kontynuuj opuszczanie suwaka, aby zastosować lekki nacisk (około 1–2 tony), tak aby matryce całkowicie się zazębiły. Następnie ściśle przestrzegaj “od środka do końców” kolejności dokręcania wszystkich górnych i dolnych zacisków. Ta kolejność jest celowa — eliminuje skumulowane tolerancje między segmentami matrycy i zapewnia równomierne rozłożenie obciążenia na całej linii narzędzia.
3. Kompensacja wybrzuszenia: Precyzyjna walka z deformacją fizyczną Kompensacja wybrzuszenia to najbardziej wymagający technicznie i zależny od operatora etap kalibracji prasy krawędziowej. Każda prasa krawędziowa nieuchronnie doświadcza sprężystego ugięcia pod obciążeniem — suwak i stół wyginają się ku górze jak łuk, powodując, że kąt gięcia w środku jest większy niż na końcach (efekt “kanoe”). Celem systemu kompensacji wybrzuszenia jest zastosowanie dokładnie obliczonego przeciw-ugięcia, aby idealnie zneutralizować to zniekształcenie.
- Ręczna kalibracja kompensacji wybrzuszenia: Prawdziwy test dla operatora
- Wybierz element testowy obejmujący co najmniej 80% długości stołu i wykonaj próbne gięcie pod kątem 90°.
- Zmierz kąt gięcia na obu końcach oraz w środku za pomocą precyzyjnego kątomierza.
- Jeśli kąt w środku jest większy niż na końcach (np. 92° w środku wobec 90° na końcach), kompensacja jest niewystarczająca i należy ją zwiększyć.
- Powtarzaj test i pomiary, dostrajając ustawienia, aż odchyłka kąta na całej długości elementu mieści się w zakresie tolerancji (np. ±0,5°).
- Zrozumienie zasady działania automatycznej kompensacji CNC Nowoczesne prasy krawędziowe CNC mogą automatycznie obliczać i stosować wartości kompensacji, ale nie oznacza to, że operator może ignorować mechanikę stojącą za tym procesem. Zrozumienie logiki ręcznej kalibracji pozwala diagnozować i korygować problemy, gdy system automatyczny zaczyna się rozjeżdżać — przekształcając operatora z biernego użytkownika w aktywnego rozwiązywacza problemów.
4.2 Strategie konserwacji zapobiegawczej i wydłużania okresu eksploatacji
Strukturalna konserwacja zapobiegawcza to jedyny sposób na zastąpienie kosztownych, nieplanowanych przestojów tanim, zaplanowanym utrzymaniem. Maksymalizuje żywotność matryc i zapewnia stabilną, wysoką jakość produkcji przez cały okres ich eksploatacji.
| Interwał konserwacji | Podstawowe zadania | Wartość aktywów |
|---|---|---|
| Codziennie / Każda zmiana | Czyszczenie, inspekcja i oliwienie: Po każdym użyciu przetrzyj matryce bezpyłową ściereczką i olejem antykorozyjnym. Wizualnie sprawdź, czy nie ma odprysków, zarysowań lub wgnieceń. | Eliminuj zagrożenia. Zapobiegaj korozji, wykrywaj wczesne uszkodzenia i powstrzymuj wadliwe matryce przed wejściem do kolejnej partii produkcyjnej — eliminując odpady u źródła. |
| Co tydzień | Smarowanie i dokręcanie: Nasmaruj ruchome elementy, takie jak prowadnice i śruby pociągowe. Sprawdź i dokręć wszystkie śruby mocujące matryce zgodnie ze specyfikacją. | Stabilizuj wydajność. Zapewnij płynną pracę maszyny i zapobiegaj nietypowemu zużyciu matryc lub odchyleniom wymiarowym spowodowanym poluzowaniem. |
| Miesięcznie | Szczegółowa inspekcja i pomiary: Użyj suwmiarki, mierników promienia i kątomierzy do pomiaru zużycia kluczowych elementów matrycy (szerokości V, promienia końcówki, kątów). | Prognozuj żywotność. Ilościowo określaj trendy zużycia, dostarczając dane do planowania zakupów i przechodząc z reaktywnej wymiany na strategię proaktywną. |
| Corocznie / Co 2000 godzin | Profesjonalna kalibracja i remont: Zleć wykwalifikowanym technikom pełne ustawienie maszyny — w tym kalibrację równoległości, systemu wyginania oraz kontrole precyzji. | Przywróć punkt odniesienia. Odzyskaj pierwotną dokładność maszyny, tworząc podstawę dla kolejnego cyklu produkcyjnego — kluczowy krok w ochronie inwestycji w sprzęt wart miliony dolarów. |
Strategia przechowywania: Niedoceniany rezerwuar wartości Nieprawidłowe praktyki przechowywania mogą poważnie pogorszyć wydajność nawet najwyższej jakości narzędzi w ciągu kilku tygodni.
- Dedykowane przechowywanie — bez układania w stosy: Przechowuj każdy zestaw narzędzi na wyznaczonym stojaku, upewniając się, że formy nigdy się nie stykają ani nie są układane jedna na drugiej. Zapobiega to przypadkowym zarysowaniom lub wgnieceniom powierzchni roboczych.
- Nałóż olej antykorozyjny — chroń przed wilgocią: Do długoterminowego przechowywania dokładnie wyczyść formę i nałóż cienką warstwę oleju antykorozyjnego. Przechowuj ją w suchym, kontrolowanym temperaturowo środowisku, aby zapobiec rdzy i uszkodzeniom spowodowanym wilgocią.
- Cyfrowe zarządzanie archiwumPrzypisz każdej formie rekord identyfikacyjny — jej model, wymiary, datę zakupu, liczbę użyć oraz historię konserwacji. Oprócz uproszczenia zarządzania, taka baza danych staje się nieoceniona przy śledzeniu problemów z jakością i optymalizacji przyszłego wyboru form.
4.3 Rozwiązywanie typowych wad gięcia: Zostań detektywem swojej linii produkcyjnej
W obliczu wad gięcia doświadczeni operatorzy diagnozują problemy podobnie jak lekarze — poprzez obserwację, inspekcję i logiczne rozumowanie w celu ustalenia źródła problemu. Poniższy przewodnik przedstawia systematyczny schemat diagnostyczny.
| Objaw wady | Prawdopodobna przyczyna źródłowa (w kolejności malejącego prawdopodobieństwa) | Działania diagnostyczne i korygujące |
|---|---|---|
| Niespójne kąty (większe w środku, mniejsze na końcach) | 1. Niewystarczająca kompensacja ugięcia: najczęstsza przyczyna; odkształcenie w centrum prasy nie jest w pełni skompensowane. 2. Zużycie środka formy: powtarzające się gięcie w tym samym miejscu powoduje lokalne zużycie. 3. Przeciążenie naciskiem: przekroczenie znamionowej pojemności powoduje nadmierne odkształcenie. | 1. Zwiększ kompensację ugięcia i wykonaj ponowne gięcie w celu pomiaru. 2. Obróć matrycę o 180° lub wymień zużytą część. Wskazówka eksperta: zmieniaj pozycje gięcia na stole roboczym, aby uzyskać równomierne zużycie matrycy. 3. Przelicz nacisk gięcia; rozważ użycie szerszej matrycy V, aby zmniejszyć wymagane ciśnienie. |
| Nadmierny lub niestabilny powrót sprężysty | 1. Właściwości materiału: stale wysokowytrzymałe lub nierdzewne z natury powodują większy i mniej stabilny powrót sprężysty. 2. Zbyt duże otwarcie V: zbyt szerokie w stosunku do grubości blachy zmniejsza ograniczenie formowania. 3. Proces gięcia: gięcie w powietrzu naturalnie opiera się na kontroli powrotu sprężystego. | 1. Przegięcie: zaprogramuj kąt nieco ostrzejszy niż docelowy (np. gięcie do 88° dla uzyskania 90°). 2. Zmień na węższą matrycę V (uwaga: nacisk znacznie wzrasta; przelicz obciążenie). 3. Zastosuj dociskanie — wciśnij blachę w matrycę, aby uzyskać pełniejsze formowanie i mniejszy powrót sprężysty. |
| Pęknięcia u nasady zewnętrznego zagięcia | 1. Zbyt mały promień gięcia: promień końcówki stempla poniżej minimalnego dopuszczalnego promienia materiału prowadzi do nadmiernego rozciągania. 2. Linia gięcia równoległa do kierunku walcowania: naprężenia koncentrują się w słabszych obszarach włókien. 3. Uszkodzona końcówka stempla: zadziory lub wyszczerbienia działają jako punkty koncentracji naprężeń. | 1. Wymienić na stempel o większym promieniu końcówki — to jedyne prawdziwe rozwiązanie. 2. Podczas rozkładu elementu ustawiać linie gięcia pod kątem 45° lub 90° względem kierunku walcowania. 3. Natychmiast skontrolować, wypolerować lub wymienić stempel. |
| Zarysowania powierzchni (ślady po matrycy) | 1. Zanieczyszczona powierzchnia matrycy: zanieczyszczenia, kurz lub rdza na ramionach matrycy w kształcie V. 2. Zużyte, chropowate ramiona: długotrwałe użytkowanie sprawia, że ramiona stają się ścierne jak papier ścierny. 3. Nadmierne tarcie między materiałem a matrycą: częste przy gięciu aluminium, stali nierdzewnej lub blach powlekanych. | 1. Dokładnie czyścić matrycę sprężonym powietrzem i bezpyłową ściereczką przed każdym użyciem, zwłaszcza w obszarze ramion. 2. Wypolerować ramiona matrycy lub wymienić dolną matrycę. 3. Optymalne rozwiązanie: używać folii do gięcia bez zarysowań (UHMW-PE) lub zainwestować w matryce z ramionami na łożyskach tocznych. |
| Niedokładna długość kołnierza | 1. Niewłaściwie ustawiony zderzak tylny: błędy kalibracji, luzy mechaniczne lub błędy serwomechanizmu. 2. Poślizg arkusza lub niewłaściwy kontakt: często występuje przy materiałach oleistych, zwichrowanych lub o gładkiej powierzchni. 3. Odkształcenie materiału podczas gięcia: wąskie, długie elementy mogą się wyginać lub giąć nieregularnie. | 1. Skalibrować osie X i R zderzaka tylnego; dokręcić wszystkie połączenia mechaniczne. 2. Upewnić się, że arkusz i palce zderzaka tylnego są czyste i wolne od oleju; udoskonalić technikę podawania dla pełnego kontaktu za każdym razem. 3. Używać palców zderzaka tylnego z ramionami podporowymi lub uwzględnić kompensację odkształceń w programowaniu. |
Wdrażając ten kompleksowy system zarządzania narzędziami — od instalacji po rozwiązywanie problemów — Twoje narzędzia do giętarki przestają być materiałem eksploatacyjnym, a stają się trwałym, strategicznym zasobem. Każdy wysiłek włożony w ich pielęgnację przełoży się na wyższą jakość produktów, niższe koszty operacyjne i silniejszą konkurencyjność na rynku.
V. Wnioski
Nasze badania nad “najlepszymi narzędziami do giętarki” wykraczają poza zwykłe rekomendacje marek czy modeli; tworzą strategiczne, korporacyjne ramy działania. Na nowo definiujemy narzędzia jako kluczowy zasób równoważący precyzję, wydajność i całkowity koszt posiadania, a nie jako jednorazowy materiał eksploatacyjny.
Poprzez dogłębną analizę rozszyfrowujemy typy narzędzi — od stempli i matryc po systemy mocowania (szczegółowe specyfikacje dostępne w naszym Broszury)— i przedstawiamy pięcioetapowy, naukowy proces decyzyjny obejmujący analizę materiału, geometrię gięcia, zapewnienie kompatybilności z Twoim prasa krawędziowa, ocenę materiału i powłoki narzędzia oraz równowagę kosztów i wartości.
Ochrona zasobów poprzez prawidłową instalację, konserwację zapobiegawczą i rozwiązywanie problemów jest podkreślana, aby zapewnić długowieczność i stałą jakość produkcji. To holistyczne podejście przekształca wybór narzędzi w strategiczny filar doskonałości produkcyjnej, przesuwając nacisk z kupowania narzędzi na inwestowanie w wartościowe zasoby produkcyjne. Aby przejść przez ten strategiczny proces i zoptymalizować swoją inwestycję, skontaktuj się z nami na konsultację z ekspertem.
