Czy można modyfikować matryce do giętarek krawędziowych? Tak, ale bardziej istotne pytanie brzmi: czy powinno się to robić? Jest to decyzja strategiczna, w której należy wyważyć koszty względem ryzyka. Udana modyfikacja może wydłużyć żywotność narzędzia i odblokować nowe możliwości, ale błąd może uszkodzić narzędzia, detale, a nawet samą giętarkę.

Ten przewodnik przedstawia ramy podejmowania właściwej decyzji, opisując metody, ryzyka i protokoły bezpieczeństwa pozwalające na bezpieczne i skuteczne dostosowanie narzędzi.

I. Argument otwierający: Modyfikacja formy — wykonalna, lecz zasadniczo strategiczna decyzja

1.1 Krótka odpowiedź: Tak, zdecydowanie — pod warunkiem, że wykonana jest z precyzją, wiedzą fachową i zachowaniem bezpieczeństwa

Jeśli chodzi o pytanie: “Czy można prasa krawędziowa zmodyfikować formę?”, odpowiedź brzmi stanowczo tak. Ale to nie oznacza, że wystarczy chwycić szlifierkę kątową i nadać jej nowy kształt ręcznie. Modyfikacja formy to rygorystyczny proces przeprojektowania oparty na trzech niepodlegających negocjacji filarach:

• Precyzyjne obliczenia inżynieryjne: Każde cięcie, szlifowanie czy polerowanie musi opierać się na dokładnych obliczeniach — nie tylko geometrii, ale także redystrybucji naprężeń. Na przykład, poszerzenie rowka V z 12 mm do 16 mm nie tylko zmienia minimalny wewnętrzny promień gięcia, ale także bezpośrednio wpływa na siłę gięcia i sprężystość materiału. Każda operacja “na wyczucie”, która ignoruje te obliczenia, jest tykającą bombą zegarową prowadzącą do odpadów i incydentów bezpieczeństwa.
• Profesjonalna wiedza procesowa: Udana modyfikacja wymaga dogłębnej znajomości metalurgii form, obróbki cieplnej i precyzyjnej obróbki mechanicznej. Pamiętaj — pracujesz nie ze zwykłą stalą, lecz z hartowaną stalą narzędziową (HRC 45–60). Nieprawidłowe procesy, takie jak przegrzanie podczas obróbki, mogą spowodować odpuszczenie i utratę twardości, prowadząc do szybkiego zużycia lub pęknięcia. Właściwe podejście obejmuje metody “zimne” lub “quasi-zimne”, takie jak wolno posuwowe szlifowanie powierzchniowe lub obróbka elektroerozyjna (EDM).
• Bezwzględne uwzględnienie bezpieczeństwa: Bezpieczeństwo jest nadrzędną zasadą zarówno podczas modyfikacji, jak i późniejszego użytkowania. Niewłaściwe modyfikacje mogą naruszyć kluczowe struktury nośne, czyniąc formę niezdolną do wytrzymania nominalnych ciśnień. Wyobraź sobie kilkusetkilogramową formę pękającą pod dużym obciążeniem — konsekwencje byłyby katastrofalne. Każda zmiana mogąca osłabić integralność strukturalną musi przejść formalną ocenę ryzyka.

Prawda branżowa: Udana modyfikacja formy to w istocie rodzaj “mikrochirurgii”, a nie “amputacji”. Jej celem jest optymalizacja lub przywrócenie funkcjonalności bez naruszania „życiowych parametrów” formy— jej wytrzymałości strukturalnej i podstawowej precyzji.

1.2 Perspektywa strategiczna: Dlaczego inżynierowie i menedżerowie interesują się modyfikacją form?

Na ruchliwej hali produkcji blach modyfikacja formy to coś znacznie więcej niż rzemiosło techniczne — bezpośrednio wpływa na elastyczność i rentowność firmy. Różni interesariusze postrzegają jej wartość z odmiennych punktów widzenia:

Szybki wgląd: Naprawdę zaawansowane fabryki traktują modyfikację formy jako proaktywną przewagę strategiczną, a nie działanie reaktywne. Zamiast czekać na problemy, przewidują wąskie gardła produkcji. Na przykład, poprzez podzielenie długiej formy na mniejsze, skalibrowane sekcje, zyskują elastyczność w gięciu stopniowym lub sekcyjnym — znacznie skracając czas przygotowania. W ten sposób forma przekształca się z narzędzia stałego w system modułowy, umożliwiając firmie obsługę małych partii, zróżnicowanych zamówień z gracją i szybkością.

1.3 Filary decyzji: Trzypunktowa samokontrola przed modyfikacją

Zanim sięgniesz po narzędzie lub skontaktujesz się z usługodawcą, zrób krok wstecz i wykonaj tę obiektywną trzypunktową samokontrolę. Może ona pomóc uniknąć kosztownych błędów i podjąć decyzję najlepiej służącą długoterminowym interesom.

Samokontrola 1: Wykonalność techniczna i ocena ryzyka

• Stan formy: Jak długo forma jest używana? Czy widać ślady zużycia, wgniecenia lub mikropęknięcia w kluczowych obszarach, takich jak krawędź rowka V lub końcówka stempla? Próba modyfikacji formy bliskiej końca jej żywotności jest ćwiczeniem bez sensu.
• “Zasada ”Integralności stali”Czy Twój plan modyfikacji dotyczy usuwania materiału (np. poszerzania rowka, zmiany kształtu promienia) czy dodawania materiału? W przypadku form do giętarek krawędziowych wszystkie niezawodne modyfikacje opierają się na zasadzie “tylko usuwanie”. Metody addytywne, takie jak spawanie, zakłócają pierwotną obróbkę cieplną i powodują koncentrację naprężeń — to zdecydowana linia graniczna.
• Twardość vs. możliwości obróbki: Czy znasz twardość formy w skali Rockwella (HRC)? Czy maszyny w Twoim zakładzie (szlifierki, frezarki) poradzą sobie z materiałami o tak dużej twardości? Przekraczanie granic grozi zniszczeniem zarówno narzędzia, jak i formy.

Samokontrola 2: Opłacalność ekonomiczna i koszt czasu

• Bezpośrednie porównanie kosztów: Oszacuj koszty robocizny, amortyzacji sprzętu, wydatków na podwykonawców oraz straty wynikające z przestojów, a następnie porównaj je z kosztem nowej formy. Złożone modyfikacje mogą faktycznie przewyższyć koszt wymiany.
• Porównanie okna czasowego: Jak długo potrwa modyfikacja? Jak szybko można dostarczyć nową formę? Która ścieżka lepiej odpowiada Twoim pilnym terminom produkcji?
• Rozważenie ROI: Czy ta modyfikacja jest przeznaczona dla pojedynczego zlecenia czy ciągłej produkcji? W tym drugim przypadku inwestycja w formę zaprojektowaną pod kątem optymalnej długoterminowej wydajności może przynieść wyższy zwrot w czasie.

Samokontrola 3: Zapewnienie jakości i wydajności

• Dokładność wymiarowa: Po modyfikacji, w jaki sposób zweryfikujesz prostoliniowość, równoległość i kąt w granicach tolerancji? Czy masz dostęp do współrzędnościowych maszyn pomiarowych (CMM), projektorów lub wysokościomierzy? Źle ustawiona forma tylko szybciej produkuje odpady.
• Wpływ na nośnośćCzy modyfikacja — szczególnie rowka w kształcie V — wpłynie na nominalną siłę zamykania formy? W razie wątpliwości skonsultuj się z oryginalnym producentem lub starszym inżynierem form.
• Spójność między zestawamiJeśli posiadasz wiele identycznych form, czy modyfikacja tylko jednej z nich spowoduje niespójności lub zamieszanie w produkcji?

Przechodząc przez te trzy punkty kontrolne, pozornie prosty problem techniczny staje się kompleksowym procesem decyzyjnym — takim, który łączy logikę inżynierską, uzasadnienie ekonomiczne i zarządzanie ryzykiem. Dopiero po przejściu przez te trzy filtry projekt modyfikacji formy może być realizowany z pewnością.

II. Macierz decyzyjna: kiedy modyfikować, wymienić lub zlecić na zewnątrz?

Po potwierdzeniu technicznej wykonalności modyfikacji formy pojawia się trudniejsze strategiczne pytanie: Czy faktycznie powinniśmy kontynuować? To nie jest proste “tak” lub “nie”. To złożona decyzja obejmująca koszty, ryzyko i możliwości. Zła ocena może prowadzić do marnowania zasobów — a nawet incydentów związanych z bezpieczeństwem — natomiast mądry wybór może stać się mistrzowskim posunięciem w redukcji kosztów i poprawie wydajności. Ten rozdział dostarcza jasnych ram decyzyjnych, które mają cię poprowadzić.

2.1 “Złote okno” dla modyfikacji: trzy idealne scenariusze

W pewnych warunkach modyfikacja formy nie tylko jest wykonalna — jest najrozsądniejszą i najbardziej opłacalną opcją. Identyfikacja tych złotych okien pozwala odblokować maksymalne korzyści produkcyjne przy minimalnych nakładach.

Scenariusz 1: Adaptacyjne precyzyjne dostosowanie geometrii — To najczęstszy i najbardziej udany typ modyfikacji. Gdy potrzeby produkcyjne zmieniają się nieznacznie, ale istotnie, modyfikacja często jest najlepszym wyborem.

• Przykłady:
• Kompensacja związana z materiałem sprężynowanieGdy nowe partie blachy lub zmiana dostawcy powodują zmianę kątów sprężystego odkształcenia, precyzyjne szlifowanie formy w celu dostosowania jej kąta o 0,5°–1° jest najszybszym sposobem na przywrócenie dokładności gięcia.
• Przetwarzanie grubszych materiałówZałóżmy, że klient wymaga teraz blachy o grubości 2,5 mm zamiast 2 mm. Zgodnie z zasadą, że otwarcie rowka V powinno wynosić 6–8 razy grubość blachy, należy je powiększyć. Poszerzenie istniejącego otwarcia rowka V z 12 mm do 16 mm jest szybsze i bardziej ekonomiczne niż zamówienie nowej matrycy.
• Tworzenie podcięć dla prześwituJeśli kołnierz detalu koliduje z korpusem stempla podczas gięcia, lokalne frezowanie lub szlifowanie obszaru podcięcia na górnej matrycy jest bezpośrednim i skutecznym rozwiązaniem.

Scenariusz 2: Eliminacja uporczywych wad procesu — Gdy konkretna forma wielokrotnie powoduje ten sam problem jakości lub dokładności, ukierunkowana modyfikacja może być trwałym rozwiązaniem.

• Przykłady:
• Usuwanie wgłębień powierzchniowych: Podczas gięcia wrażliwych materiałów, takich jak stal nierdzewna czy aluminium, ostre krawędzie otworu w kształcie V mogą łatwo pozostawić ślady. Precyzyjne polerowanie lub obróbka małego promienia na ramieniu V znacząco poprawia jakość powierzchni.
• Osiąganie specjalnych efektów formowania: Załóżmy, że musisz wykonać kanał w kształcie litery U z żebrem wzmacniającym. Poprzez frezowanie rowka u podstawy standardowej matrycy V i sparowanie jej z pasującym stemplem, można w jednym ruchu wygiąć i wytłoczyć żebro — łącząc dwie operacje w jedną.

Wskazówka eksperta: Mniej znaną, zaawansowaną sztuczką jest ponowne wykorzystanie niemal zużytej standardowej matrycy jako narzędzia do “wstępnego gięcia” lub spłaszczania. Na przykład podczas zawijania krawędzi pierwszy etap często wymaga zgięcia blachy pod ostrym kątem (np. 30°). Modyfikacja starej matrycy do tego etapu wstępnego gięcia pomaga chronić drogie narzędzia główne przed przedwczesnym zużyciem. To genialny sposób na tchnienie nowego życia w “nieużywane zasoby”.”

Scenariusz 3: Odblokowanie modułowości i wszechstronności — Wydajne fabryki postrzegają formy nie jako narzędzia stałe, lecz jako systemy zmienne.

• Przykłady:
• Segmentacja i łączenie: Standardową formę o długości 3 metrów można precyzyjnie przeciąć drutem na segmenty (np. 1000 mm, 500 mm, 300 mm, 200 mm oraz mniejsze elementy) z pasującymi znakami wyrównującymi. Taki modułowy układ pozwala operatorom elastycznie składać dowolną wymaganą długość do gięcia stopniowego lub gięcia pudełkowego, znacznie skracając czas przygotowania.
• “Obróbka ”okienna”: Poprzez frezowanie lub cięcie EDM otworu w prostym stemplu w określonych miejscach, narzędzie może ominąć wcześniej zagięte kołnierze podczas formowania części w kształcie pudełka — natychmiast przekształcając zwykłą matrycę w wysokiej klasy “matrycę okienną”.”

2.2 Strefy absolutnego zakazu: pięć przypadków, w których modyfikację należy porzucić

Jednak modyfikacja formy nie jest panaceum. W niektórych przypadkach wymuszanie modyfikacji jest ryzykiem — stawką jest bezpieczeństwo sprzętu i jakość produktu. Gdy napotkasz którykolwiek z poniższych pięciu scenariuszy, najrozsądniejszym krokiem jest natychmiastowe przerwanie i wymiana.

1. Jakakolwiek forma naprawy dodatkiem lub modyfikacji opartej na spawaniu: To najgroźniejsze tabu w modyfikacji form. Próba naprawy ostrych krawędzi lub wypełnienia rowków V poprzez spawanie niesie ze sobą katastrofalne ryzyko. Intensywne ciepło niszczy precyzyjną strukturę obróbki cieplnej stali narzędziowej, tworząc słabe “strefy wpływu ciepła” o drastycznie obniżonej twardości i skoncentrowanych punktach naprężeń. Pod dużym obciążeniem prasy strefy te mogą łatwo pęknąć lub ulec złamaniu.

Barwna analogia: Spawanie na zahartowanej stali narzędziowej jest jak użycie palnika do lutowania rany chirurgicznej — wynik jest nieuchronnie katastrofalny.

2. Zmiana rdzeniowej struktury nośnej formy: Na przykład pogłębianie lub poszerzanie rowka V poza bezpieczną grubość ścianek, lub rozdzielenie prostego stempla na dwa z minimalnym odstępem w celu stworzenia podwójnej matrycy V. Takie modyfikacje poważnie osłabiają integralność strukturalną i mogą spowodować katastrofalną awarię pod nominalnym ciśnieniem.
3. Zmiana klasy zastosowania materiału formy: Precyzyjna matryca V zaprojektowana do aluminium o grubości 1 mm po prostu nie jest w stanie wytrzymać setek ton potrzebnych do gięcia 10 mm stali o wysokiej wytrzymałości (takiej jak HARDOX). Próba “podniesienia” jej możliwości to rażące naruszenie zasad fizyki i bezpieczeństwa.
4. Formy na końcu swojego cyklu zmęczeniowego: Formy są materiałami eksploatacyjnymi. Po milionach cykli gięcia widoczne zużycie lub mikropęknięcia wskazują na nagromadzone zmęczenie metalu. Jakakolwiek modyfikacja takiej matrycy nie przywróci jej wydajności — nowe powierzchnie szybko ulegną awarii. Inwestowanie w takiego “zużytego weterana” daje niemal zerowy zwrot.
5. Gdy koszty modyfikacji przewyższają koszty nowej wymiany: Jeśli suma godzin precyzyjnej obróbki (EDM, cięcie drutem, szlifowanie przyrządów), transportu i przestojów zbliża się lub przewyższa koszt nowej standardowej matrycy, lepiej wymienić ją od razu. Celem modyfikacji jest opłacalność — a nie modyfikacja dla samej modyfikacji.

III. Podręcznik polowy: Przewodnik krok po kroku po czterech głównych technikach modyfikacji

Przejście od teorii do praktyki stanowi prawdziwą wartość inżyniera. Ten rozdział odkłada na bok abstrakcyjne koncepcje, aby zaoferować praktyczny, krok po kroku przewodnik warsztatowy. Traktuj każdą modyfikację jako rygorystyczny projekt 'ponownej produkcji' — gdzie każdy szczegół decyduje o sukcesie lub porażce.

Ostrzeżenie: Wszystkie poniższe procedury muszą być wykonywane przez wykwalifikowanych specjalistów z doświadczeniem w zaawansowanym dopasowywaniu, precyzyjnym szlifowaniu lub obsłudze CNC, którzy w pełni rozumieją charakterystykę używanego sprzętu i narzędzi. Bezpieczeństwo powinno zawsze być najwyższym priorytetem.

3.1 Faza przed modyfikacją: Niezawodny protokół przygotowawczy

W każdym projekcie modyfikacji 90% sukcesu zależy od przygotowania. Ten protokół jest twoją ostatnią linią obrony przed katastrofalną awarią.

Krok 1: Czyszczenie i inspekcja

• Dokładne czyszczenie: Użyj przemysłowych środków czyszczących, aby dokładnie usunąć olej, pozostałości chłodziwa i opiłki metalu z powierzchni matrycy. Idealnie czysta powierzchnia jest podstawą dokładnego pomiaru.
• Badania nieniszczące: Użyj badania penetracyjnego barwnikiem lub inspekcji magnetyczno-proszkowej, aby dokładnie sprawdzić krytyczne obszary robocze — szczególnie czubek stempla, promienie narożników i ramiona rowka V. Każde istniejące mikropęknięcie szybko się powiększy pod dużym obciążeniem po modyfikacji, co prawdopodobnie spowoduje awarię matrycy. Jeśli wykryto pęknięcie, natychmiast zezłomuj matrycę — nie podejmuj prób modyfikacji.

Krok 2: Precyzyjny pomiar i modelowanie cyfrowe

• Weryfikacja bazowa: Na szlifierce do płaszczyzn lub współrzędnościowej maszynie pomiarowej (CMM) ponownie zweryfikuj wysokość, równoległość i prostoliniowość matrycy. Nie jest to tylko inspekcja stanu — ustala to precyzyjny układ współrzędnych dla dalszej obróbki.
• Inżynieria odwrotna: Jeśli nie istnieją oryginalne rysunki, użyj CMM lub skanera 3D, aby stworzyć dokładny cyfrowy model matrycy. Służy on jako jedyne wiarygodne odniesienie do wszelkich przeróbek. Poleganie na “wyczuciu” przy pomiarach to przepis na katastrofę.

Krok 3: Projektowanie i symulacja ryzyka

• Symulacja cyfrowa: W oprogramowaniu CAD wirtualnie złóż nowy model przedmiotu obrabianego z modelem matrycy i zasymuluj ich ruch. Sprawdź ewentualne kolizje i dokładnie oblicz ilość materiału do usunięcia.
• Przeliczenie siły nacisku: Jest to zarówno kluczowe, jak i często pomijane. Przy poszerzaniu rowka w kształcie V wymagana siła gięcia spada znacząco. Odwrotnie, zwężenie rowka lub zmniejszenie promienia (zazwyczaj niewskazane) gwałtownie zwiększa siłę nacisku. Zawsze używaj odpowiedniego wzoru do ponownego obliczenia maksymalnej wymaganej siły, upewniając się, że pozostaje ona w granicach dopuszczalnej wydajności zarówno prasy krawędziowej, jak i matrycy.

Krok 4: Wybór narzędzia i planowanie procesu

• Wybierz odpowiedni 'skalpel': Na podstawie twardości matrycy (zazwyczaj HRC 45–60) i rodzaju modyfikacji wybierz odpowiednie metody obróbki. Dla stali narzędziowych o wysokiej twardości priorytetem są szlifowanie powierzchniowe, frezowanie głębokiego posuwu (narzędziami z węglika spiekanego lub ceramiki) oraz obróbka elektroerozyjna (EDM). Nigdy nie używaj konwencjonalnych frezów HSS do agresywnej obróbki.
• Opracuj kartę procesu: Tak jak przy produkcji nowej matrycy, stwórz szczegółową kartę przebiegu procesu, opisującą każdy krok, maszynę, narzędzie, parametry skrawania (posuw, prędkość) oraz normy kontroli.

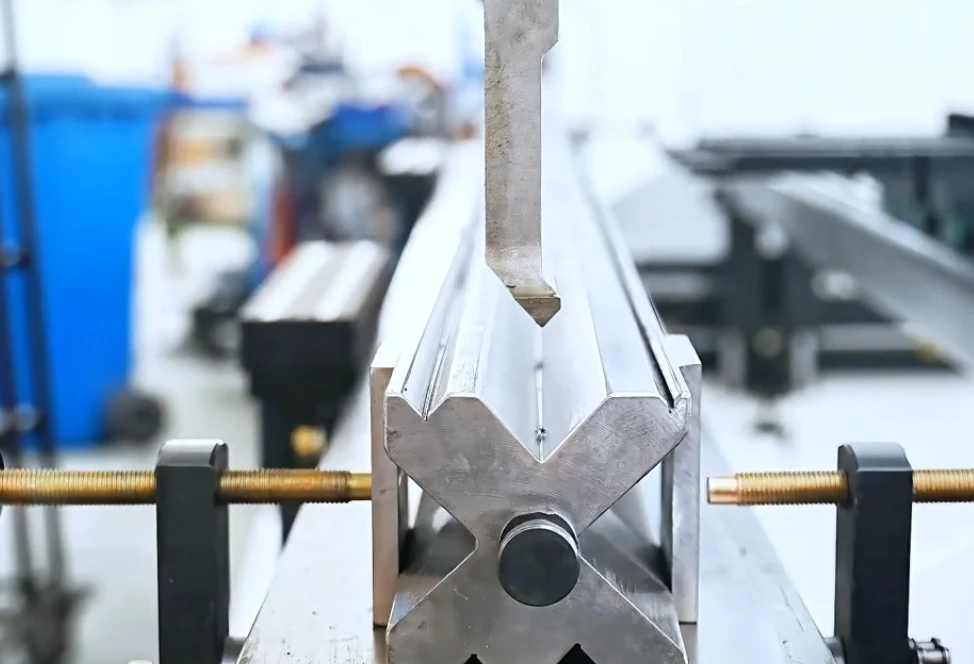

3.2 Technika 1: Regulacja otwarcia rowka V (poszerzanie / dopracowanie)

Jest to jeden z najczęstszych i najbardziej wartościowych rodzajów modyfikacji — zazwyczaj wykonywany w celu dostosowania do grubszych blach lub regulacji promieni gięcia.

Scenariusz: Modyfikacja matrycy z rowkiem V o szerokości 8 mm na rowek 12 mm w celu dostosowania procesu z blachy o grubości 1 mm do blachy o grubości 2 mm.

Krok 1: Ustawienie bazowe i mocowanie Zamocuj dolną matrycę na dużej szlifierce stołowej lub frezarce bramowej, używając jej podstawy jako punktu odniesienia. Użyj czujnika zegarowego lub sondy, aby precyzyjnie zlokalizować oś rowka V i ustalić układ współrzędnych obróbki symetrycznie względem niej.

Krok 2: Szlifowanie z posuwem pełzającym / Frezowanie

• Metoda szlifowania (najwyższa precyzja): Użyj ściernicy profilowej lub ukształtuj standardową ściernicę pod wymagany kąt (np. 88°). Szlifuj obie ścianki rowka V, usuwając minimalne przyrosty materiału przy każdym przejściu (0,005–0,01 mm), stosując obfite chłodzenie, aby zapobiec lokalnemu przegrzaniu i utracie hartowania.
• Metoda frezowania (większa wydajność): Użyj odpowiedniego stożkowego frezu z węglika spiekanego. Stosuj płytkie cięcia i niskie posuwy w wielu przejściach dla optymalnej kontroli i jakości powierzchni.

Krok 3: Wykańczanie promienia barku rowka V
Po obróbce krawędzie barków rowka V są ostre i mogą pozostawiać głębokie ślady na detalu przy bezpośrednim użyciu. Użyj kamienia olejowego, papieru ściernego lub małej szlifierki pneumatycznej, aby ostrożnie zaokrąglić krawędzie (zwykle do R0,2–R0,5 mm) i wypolerować je na gładko. Ten drobny detal jest kluczowy dla uzyskania wysokiej jakości gięcia.

Krok 4: Ostateczna kontrola i oznakowanie
Sprawdź kąt, szerokość i symetrię rowka za pomocą wzorników promieniowych, kątomierzy i projektora profilowego. Gdy rowek spełnia wymagania, oznacz nowe wymiary — takie jak “V12, 88°” — wyraźnie na powierzchni niepracującej, używając grawera elektrycznego lub maszyny do znakowania laserowego. Zapobiega to pomyłkom ze specyfikacją pierwotną podczas produkcji.

3.3 Technika 2: Modyfikacja promienia górnej lub dolnej matrycy (krawędź R)

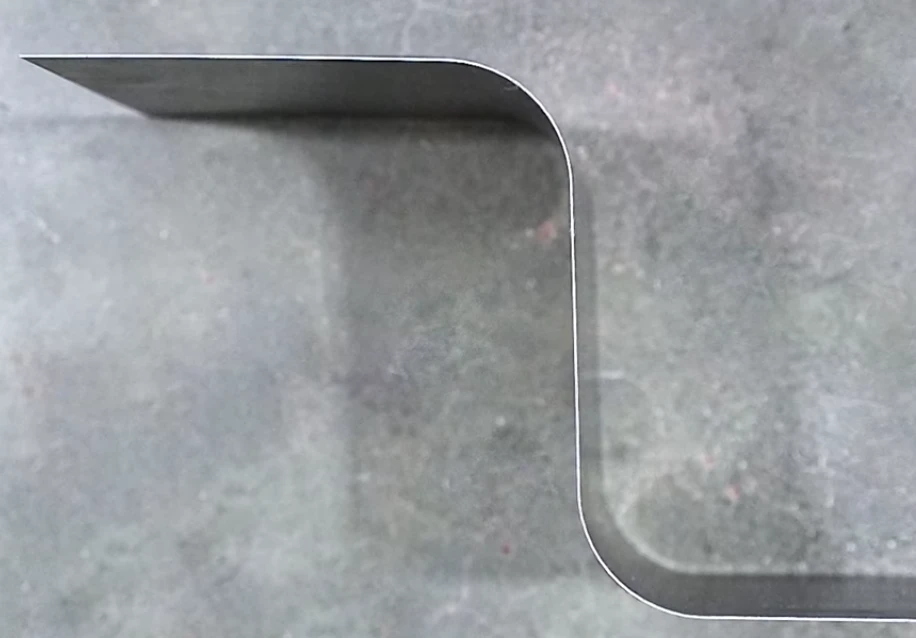

Wielkość promienia bezpośrednio określa wewnętrzny promień gięcia detalu, co czyni go kluczowym czynnikiem zarówno w projektowaniu wizualnym, jak i w wytrzymałości konstrukcyjnej.

Przypadek 1: Zwiększenie promienia (bezpieczny proces — usuwanie materiału)

ProceduraUżyj centrum obróbczego CNC wyposażonego w frez kulisty o pożądanym promieniu. Zastosuj program frezowania konturowego 3D, aby powiększyć istniejący promień. Kluczowe jest zapewnienie, aby nowa krzywizna łączyła się płynnie i stycznie z sąsiednimi płaskimi lub prostymi odcinkami, bez widocznych stopni czy szwów. Po obróbce wykonaj precyzyjne polerowanie obszaru promienia.

Przypadek 2: Zmniejszenie promienia (proces wysokiego ryzyka — dodawanie materiału)
Proces ten wymaga spawania i jest technicznie wymagający, z dużym ryzykiem niepowodzenia. Powinien być wykonywany wyłącznie przez wysoko wykwalifikowanych techników.

• Krok 1: Wstępne podgrzanie przed spawaniem
  Równomiernie podgrzej całą formę lub odpowiednią sekcję do temperatury 300–400°C.
• Krok 2: Precyzyjne spawanie
  Użyj drutu wypełniającego o składzie identycznym z materiałem formy (np. Cr12MoV). Zastosuj spawanie laserowe lub mikrospawanie TIG, aby odbudować obszar wymagający mniejszego promienia. Używaj niskiego prądu, szybkich przejść i wielu cienkich warstw, aby ściśle kontrolować dopływ ciepła.
• Krok 3: Izolacja po spawaniu i wyżarzanie odprężające (krok krytyczny)
  Natychmiast po spawaniu umieść formę w izolowanym piecu lub owiń ją izolacją termiczną, aby umożliwić powolne chłodzenie do temperatury pokojowej. Następnie przeprowadź pełny proces wyżarzania odprężającego (zwykle w temperaturze 600–650°C), aby usunąć naprężenia wewnętrzne powstałe podczas spawania. Pominięcie tego kroku gwarantuje powstanie pęknięć.
• Krok 4: Ponowne obróbki do ostatecznego kształtu
  Po wyżarzaniu i schłodzeniu zamocuj formę ponownie do frezowania CNC i polerowania, aby uzyskać nowe, mniejsze wymiary promienia.

3.4 Technika 3: Odbudowa powierzchni i ponowne obróbki

Naprawa zużycia i wgnieceń w celu przywrócenia integralności powierzchni formy jest jednym z najskuteczniejszych sposobów wydłużenia jej żywotności.

• Drobne rysy lub zużycie powierzchni: Zastosuj metodę “szlifowania i polerowania”. Użyj kamieni olejowych i papieru ściernego metalograficznego o coraz drobniejszej gradacji, pracując wzdłuż kierunku gięcia, aby usunąć uszkodzoną warstwę. Następnie użyj pasty diamentowej z filcowym kółkiem, aby przywrócić wykończenie przypominające lustro.
• Głębokie wgniecenia lub wyszczerbienia krawędzi: Postępuj zgodnie z pełnym procesem opisanym w sekcji “Zmniejszanie promienia” —precyzyjne spawanie + obróbka cieplna + ponowna obróbka. Płaskość i połysk naprawionego obszaru decydują o sukcesie; w przypadku form lustrzanych naprawiony obszar powinien być wizualnie nie do odróżnienia od otoczenia.

3.5 Technika 4: Modyfikacja długości i segmentacja

To przedstawia transformację na wyższym poziomie — przekształcenie formy z zwykłego narzędzia w modułowy system.

Skracanie formy: Najprostsza metoda. Użyj Elektrodrążarki drutowej (WEDM-LS, tryb wolnego posuwu) do przecięcia formy. Zapewnia to gładkie, prostopadłe cięcia z minimalną strefą wpływu ciepła, zachowując twardość formy. Nigdy nie używaj cięcia płomieniem ani tarczą ścierną.

Segmentacja formy (konwersja na modułową):

Cel: Przekształć standardową formę o długości 3 metrów w zestaw krótkich, wymiennych sekcji, aby dopasować ją do części z blachy o różnych długościach — takich jak obudowy, osłony i korpusy.

• Krok 1: Precyzyjne planowanie: Użyj oprogramowania CAD do stworzenia układu segmentacji — na przykład: segmenty 1000 + 800 + 500 + 300 + 200 + 100 mm plus mniejsze elementy pomocnicze.
• Krok 2: Wykonanie cięcia drutowego: Ponownie użyj wolno posuwającej się elektrodrążarki drutowej, aby zapewnić, że wszystkie cięcia będą idealnie prostopadłe i płaskie w granicach 0,01 mm. Ta precyzja jest niezbędna, aby uzyskać bezszwowy montaż po segmentacji.
• Krok 3: Unikalna identyfikacja: Wygraweruj laserowo wyraźne i unikalne kody na każdym segmencie (np. A-1, A-2 itd.) oraz dodaj oznaczenia kierunkowe i referencyjne na powierzchniach czołowych dla prawidłowego ustawienia.

Wartość: Po takiej konwersji modułowej elastyczność i zastosowanie formy rosną wykładniczo. Znacznie skraca to przestoje związane ze zmianą formy spowodowane różną długością części — doskonały przykład zastosowania zasad lean manufacturing w zarządzaniu tłocznikami.

Dzięki wskazówkom z tego rozdziału posiadasz teraz podstawowe techniki modyfikacji formy. Pamiętaj: każda modyfikacja jest testem twojej dyscypliny inżynierskiej i profesjonalnej rzetelności. Staranne przygotowanie, precyzyjna kontrola procesu i dokładna inspekcja to jedyne drogi do sukcesu.

IV. Bezpieczeństwo i nauka: logika stojąca za zapobieganiem ryzyku

Jeśli opanowałeś praktyczne techniki z Rozdziału 3, gratulacje — zdobyłeś umiejętność przekształcenia formy. Ale prawdziwe mistrzostwo polega nie tylko na tym, by wiedzieć jak jak działać, lecz także na zrozumieniu dlaczego każdy krok jest konieczny. Ten rozdział zdziera proceduralną powierzchnię i zajmuje się podstawową logiką modyfikacji formy—Bezpieczeństwo i Nauka. Są to dwie strony tej samej zasady: każda zasada bezpieczeństwa opiera się na niezłamanemu prawu nauki. Ignorowanie jej jest równoznaczne z zasiewaniem chaosu w precyzyjnej inżynierii.

4.1 Ostateczny Protokół Bezpieczeństwa (LOTO + ŚOI + 5S)

W środowisku wysokiego ryzyka modyfikacji formy, każdy pojedynczy środek bezpieczeństwa jest kruchy. Tylko poprzez zintegrowanie wielu protokołów w jeden spójny system można zbudować prawdziwą “obronę w głąb”. Bezpieczeństwo to nie biurokracja — to szacunek dla niezmiennych praw fizyki.

• Pierwsza Linia Obrony: LOTO (Lockout/Tagout) — Absolutny Kontrakt Izolacji Energii
  LOTO nie jest zaleceniem; to zasada wykuwana krwią. Zanim twoje ręce dotkną jakiejkolwiek części maszyny lub formy, jest to jedyna bariera przed tonami zawieszonego ciężaru i wysokociśnieniowymi systemami hydraulicznymi.
• Główna zasada: Jedna Osoba, Jedna Kłódka, Jedna Etykieta. Oznacza to, że dopóki pozostajesz w obszarze roboczym, twoja kłódka musi pozostać na punkcie izolacji. Nikt nigdy nie ma prawa założyć ani zdjąć jej w twoim imieniu.
• Kluczowy Krok: Po zakończeniu standardowego procesu — przygotowanie, powiadomienie, wyłączenie, izolacja — najważniejszym krokiem jest weryfikacja energii. Po zablokowaniu spróbuj nacisnąć przycisk start. Tylko gdy maszyna pozostaje całkowicie nieaktywna, a wszystkie manometry wskazują zero, możesz być pewien, że energia została całkowicie odcięta. Ten ostateczny test jest twoją najważniejszą ochroną przed nagłym uwolnieniem resztkowej energii.
• Druga Linia Obrony: ŚOI (Środki Ochrony Indywidualnej) — Ostateczna Zbroja Ciała
  Jeśli LOTO jest proaktywną obroną na poziomie systemu, ŚOI służy jako twoja ostatnia tarcza, gdy wszystko inne zawiedzie. W modyfikacji formy ŚOI nie jest opcjonalna— jest obowiązkowa, dostosowana do konkretnych zagrożeń:
• Ochrona przed odłamkamiPodczas szlifowania, cięcia lub polerowania, fragmenty metalu poruszające się z dużą prędkością zachowują się jak miniaturowe pociski. W pełni zabudowane gogle ochronne to minimalny wymóg, a osłona twarzy zapewnia bardziej kompleksową ochronę.
• Ochrona przed uderzeniamiMatryca giętarki może ważyć od kilkudziesięciu do kilkuset kilogramów. Podczas przenoszenia lub montażu jedyną linią obrony przed katastrofalnymi urazami stóp jest para butów ochronnych z metalowym noskiem Ochrona przed skaleczeniami i wysoką temperaturą.
• Podczas pracy ze świeżo ciętymi lub spawanymi matrycamirękawice odporne na przecięcia i wysoką temperaturę, są obowiązkowe. Ostro zakończone krawędzie i rozgrzane powierzchnie form nie dają drugiej szansy. Podstawy bezpieczeństwa w miejscu pracy: Metoda 5S — Proaktywna kultura bezpieczeństwa.
• Zasady 5S (Sortowanie, Systematyka, Sprzątanie, Standaryzacja, Samodyscyplina) są często mylone z prostymi rutynami utrzymania porządku. W profesjonalnym warsztacie jednak tworzą solidny proaktywny system bezpieczeństwa i sieć wczesnego ostrzegania przed potencjalnymi wypadkami. „Czyszczenie równa się inspekcji”.
• “Czyste stanowisko pracy pozwala zauważyć nawet pojedynczą kroplę wyciekającego płynu hydraulicznego lub kilka ziaren nietypowego pyłu metalowego. Są to wczesne oznaki usterek sprzętu lub nadmiernego zużycia formy — kluczowe informacje dla zapobiegania poważnym wypadkom.”„Organizacja równa się efektywność”.
• “Kiedy każde narzędzie do modyfikacji, przyrząd pomiarowy i blokada LOTO znajduje się dokładnie na swoim miejscu, możesz skupić się całkowicie na precyzyjnych operacjach zamiast szukać w bałaganie — skutecznie zmniejszając liczbę błędów spowodowanych rozproszeniem uwagi.”„Dyscyplina staje się instynktem”.
• “Discipline Becomes Instinct”Poprzez standaryzację i konsekwentne stosowanie procedur LOTO i PPE, zachowania związane z bezpieczeństwem stają się drugą naturą. Ta instynktowna profesjonalność to właśnie to, co odróżnia ekspertów od amatorów.

4.2 Nauka o materiałach: Sekrety stali form i obróbki cieplnej

Każde cięcie lub operacja termiczna na formie to bezpośrednia rozmowa z nauką o materiałach. Niezrozumienie tego języka może zamienić nawet najlepiej przemyślaną modyfikację w śmiertelne uszkodzenie formy.

• “Dusza” formy: Obróbka cieplnaKawałek stali formowej bez obróbki cieplnej to tylko drogie żelazo. To obróbka cieplna nadaje twardość, wytrzymałość i odporność na zużycie — prawdziwą duszę formy. Jakakolwiek modyfikacja, która zagraża tej integralności, jest surowo zabroniona.
• Śmiertelny efekt wyżarzaniaTwardość stali formowej wynika z drobnej struktury martenzytycznej uzyskanej poprzez hartowanie. Agresywne szlifowanie narzędziami takimi jak szlifierka kątowa może spowodować lokalny wzrost temperatury do setek, a nawet tysięcy stopni Celsjusza — znacznie powyżej granic odpuszczania. Prowadzi to do lokalnego wyżarzania, w którym twardość gwałtownie spada, czyniąc materiał bardziej miękkim niż standardowa stal 45#. Podczas późniejszego użytkowania ten zmiękczony obszar szybko się zużywa, odkształca i ostatecznie czyni całą formę bezużyteczną.
• Niewidoczne “wewnętrzne obrażenia”: naprężenia spawalniczeDlaczego spawanie jest surowo zabronione? Ponieważ nie tylko powoduje wyżarzanie, ale także wprowadza ogromne termiczne oraz naprężenia strukturalne w miejscach spoin, wystarczająco silne, by rozerwać stal. To jak detonacja bomby głębinowej pod spokojnym jeziorem — choć powierzchnia wydaje się nienaruszona, wewnętrzna struktura jest zniszczona. Jeśli nie masz pełnego dostępu do profesjonalnego sprzętu do obróbki cieplnej do podgrzewania wstępnego, chłodzenia po spawaniu i wyżarzania odprężającego, każda próba naprawy spawaniem jest w zasadzie wyrokiem śmierci dla formy.
• Wybór odpowiedniego “skalpela”Pracując ze stalą utwardzoną do HRC45–60, należy wybierać metody obróbki, które są zarówno chłodniejsze oraz ostrzejsze niż sam materiał.
• Obróbka na zimno lub prawie na zimno: Szlifowanie powierzchni, wolno-przewodzące drutowe wycinanie elektroerozyjne (WEDM-LS), oraz obróbka elektroerozyjna (EDM) to najlepsze opcje do modyfikacji utwardzonych form. Ich minimalne strefy wpływu ciepła zachowują twardość i mikrostrukturę materiału, utrzymując pierwotne parametry pracy matrycy.
• Frezowanie twardych materiałów: Użycie sześciennego azotku boru (CBN) lub specjalistycznych narzędzi ceramicznych do szybkiego frezowania cienkich warstw na dedykowanych maszynach CNC jest również możliwe — ale wymaga wyjątkowej sztywności sprzętu i zaawansowanej wiedzy operacyjnej.

Główna zasada: W modyfikacji form celem nigdy nie jest szybkość — chodzi o utrzymanie niskiej temperatury oraz stabilności w całym procesie.

4.3 Ochrona giętarki krawędziowej: Zapobieganie kosztownym uszkodzeniom łańcuchowym

Forma i giętarka krawędziowa tworzą współzależny ekosystem, a nie relację pan–sługa. Każda zmiana w formie może wywołać “sejsmiczną” reakcję w całym systemie — potencjalnie zamieniając drobną korektę w katastrofę wartą miliony.

• Ryzyko 1: Przeciążenie tonowe — niewidoczna “implozja”: To jedno z najbardziej ukrytych, a zarazem niebezpiecznych zagrożeń. Gdy rowek V w dolnej matrycy zostaje poszerzony, wymagane ciśnienie do uzyskania tego samego kąta gięcia znacznie się zmniejsza zgodnie z zasadami dźwigni. Odwrotnie, użycie górnej matrycy o mniejszym promieniu powoduje, że ciśnienie gwałtownie wzrosnąć. Jeśli operator nadal będzie używał starych ustawień ciśnienia, może dojść do katastrofalnego przeciążenia tonarzu.
• Konsekwencje: W drobnych przypadkach może dojść do trwałego odkształcenia suwaka lub stołu roboczego, co trwale pogorszy dokładność maszyny. Poważne przeciążenia mogą złamać górną matrycę lub spowodować awarię układu hydraulicznego wskutek pęknięcia rur.
• Środki zaradcze: Po każdej modyfikacji należy użyć wzoru na ciśnienie gięcia lub dedykowanego oprogramowania, aby ponownie obliczyć i zweryfikować wszystkie parametry procesu. Wyraźnie oznaczyć nowe wymagania dotyczące tonarzu na formie i zapewnić, że wszyscy operatorzy otrzymają zaktualizowane szkolenie.
• Ryzyko 2: Obciążenie mimośrodowe — Ostatnia kropla, która przelewa czarę goryczy: Podczas używania segmentowych zespołów matryc lub niewłaściwego montażu zmodyfikowanych form, obciążenia mimośrodowe powstają — co oznacza, że siła gięcia jest nierównomiernie rozłożona na stole roboczym. Powoduje to skupienie nominalnego tonarzu maszyny w niewielkich obszarach suwaka lub stołu, dramatycznie zwiększając lokalne naprężenia.
• Konsekwencje: Te skoncentrowane naprężenia znacznie przekraczają normalne obciążenia robocze, co może spowodować wyszczerbienie krawędzi matrycy lub trwałe skręcenie i zużycie prowadnic oraz tłoczysk prasy krawędziowej.
• Środki zaradcze: Należy przestrzegać zasady “siła przez środek”. Utrzymuj przedmiot obrabiany i formę możliwie symetrycznie ustawione. W przypadku nieuniknionych gięć poza środkiem, ściśle przestrzegaj ograniczeń producenta dotyczących maksymalnej odległości obciążenia mimośrodowego i tonarzu.
• Ryzyko 3: Nieprawidłowa wysokość zamknięcia — Najbardziej destrukcyjne “twarde zderzenie”: Modyfikacje takie jak ponowne szlifowanie mogą zmienić całkowitą wysokość formy. Jeśli system CNC nie zostanie zaktualizowany o prawidłowe parametry dolnego martwego punktu czy matrycy, suwak nie zatrzyma się w ustawionym punkcie ciśnienia — uderzy w formę z pełnym tonarzem podczas opadania.
• Konsekwencje: To “twarde zderzenie” można porównać do uderzenia meteorytu — praktycznie gwarantuje zniszczenie zarówno górnej, jak i dolnej matrycy oraz poważne uszkodzenie kulistych przegubów i złączy maszyny.
• Środki zaradcze: Po każdej modyfikacji zawsze zaczynaj w trybie ręcznym lub krokowym. Powoli opuszczaj suwak, aby ponownie zmierzyć i ustawić prawidłową wysokość zamknięcia. Ten jeden środek ostrożności może zapobiec katastrofalnemu samozniszczeniu.

W skrócie, każda modyfikacja formy redefiniuje cały system gięcia. Bezpieczeństwo i naukowa precyzja pozostają jedynym wiarygodnym kompasem w tej podróży o wysokim ryzyku i wysokiej nagrodzie.

V. FAQ i lista zasobów

5.1 Pytania i odpowiedzi ekspertów: Odpowiedzi na pięć pytań, które interesują Cię najbardziej

Pytanie 1: Czy modyfikacja formy wpłynie na jej żywotność?

W skrócie: Tak — ale to, czy wydłuży czy skróci żywotność, zależy całkowicie od tego, co zrobisz. Prawidłowa modyfikacja wydłuża życie; niewłaściwa je niszczy.

Analiza eksperta: Zasadniczo jest to kwestia zmęczenia metalu oraz koncentracja naprężeń. Żywotność formy zależy od zdolności stali do opierania się powstawaniu i rozwojowi mikropęknięć podczas milionów cykli wysokiego ciśnienia.

• Prawidłowa modyfikacja (wydłuża lub utrzymuje żywotność): Jeśli Twoja modyfikacja przestrzega zasady “redukuj, nigdy nie dodawaj” w obróbce na zimno— takiej jak precyzyjne szlifowanie lub wolne cięcie drutem — i kontrolujesz proces, aby uniknąć miejscowego przegrzewania, jej wpływ na wewnętrzną strukturę naprężeń formy będzie minimalny. W rzeczywistości odnowienie zużytego ramienia rowka V lub ponowne szlifowanie promienia górnej matrycy pomaga wyeliminować punkty koncentracji naprężeń, skutecznie wydłużając okres użytkowania. To jak ponowne bieżnikowanie opony — legalny zabieg konserwacyjny w ramach jej żywotności.
• Nieprawidłowa modyfikacja (samozniszczenie): Każda naprawa dodatkiem poprzez spawanie jest tykającą bombą zegarową prowadzącą do przedwczesnej awarii formy. Wysoka temperatura spawania natychmiast niszczy precyzyjnie obrobioną cieplnie mikrostrukturę, tworząc kruchą, niskotwardą “strefę wpływu ciepła”. Co gorsza, powoduje ogromne, niewidoczne naprężenia wewnętrzne wokół spoiny. Działają one jak “detonatory naprężeń”, wywołując pęknięcia podczas kolejnych cykli obciążenia zginającego, powodując nagłe odpryski lub złamania bez ostrzeżenia. Jeśli nie zostanie przeprowadzona pełna, profesjonalna obróbka cieplna po spawaniu, spoina wyznacza punkt końcowy życia formy.

Pytanie 2: Dlaczego kąty gięcia stają się niedokładne lub pojawiają się nowe wgniecenia powierzchni po modyfikacji?

W skrócie: Ponieważ zmieniłeś “model fizyczny” systemu gięcia — Twoje pierwotne parametry procesu są teraz nieaktualne.

Analiza eksperta: Pomyśl o modyfikacji matrycy prasy krawędziowej jak o przeprojektowaniu mostu. Nawet drobna zmiana wpływa na cały rozkład obciążeń.

• Główna przyczyna niedokładnych kątów: zmienność sprężystego odkształcenia zwrotnego. Metal naturalnie odkształca się sprężyście po gięciu. Wielkość tego zjawiska zależy od trzech zmiennych — właściwości materiału, promienia gięcia (kąta R) oraz stosunku szerokości rowka V do grubości blachy. Gdy poszerzasz rowek V, wymagane siły gięcia maleją, promień wewnętrzny się zwiększa, a w konsekwencji odkształcenie sprężyste zwrotne rośnie. Jeśli Twój system CNC nadal używa starych ustawień kompensacji, uzyskany kąt będzie większy od zamierzonego (np. celujesz w 90°, a otrzymujesz 92°).
• Źródło nowych wgnieceń: ostrzejsza koncentracja naprężeń. Jeśli nowo obrobione krawędzie rowka V nie mają odpowiedniego wykończenia promienia i polerowania, tworzą mikroskopijną “ostrze podobną” krawędź. Pod wysokim ciśnieniem gięcia krawędź ta może wgryzać się w powierzchnię blachy — szczególnie w przypadku materiałów miękkich lub o powierzchni odbijającej, takich jak aluminium czy stal nierdzewna — pozostawiając nieodwracalne ślady narzędzia.

Rozwiązanie: Po modyfikacji traktuj matrycę jako całkowicie nowe narzędzie. Wykonaj próby gięcia na materiale odpadowym, aby zmierzyć rzeczywiste odkształcenie sprężyste zwrotne, a następnie utwórz nowy profil kompensacji w systemie CNC. To nie jest poprawka — to standardowa procedura uruchomienia dla nowej formy.

Pytanie 3: Ile czasu zazwyczaj zajmuje modyfikacja formy? Czy jest dużo szybsza niż wykonanie nowej?

W skrócie: Proste modyfikacje zajmują 1–3 dni; złożone 1–2 tygodnie. Zwykle są o 50–100% szybsze niż wykonanie nowej matrycy — a zaoszczędzony czas może być bezcenny.

Analiza eksperta: W produkcji, czas to pieniądz. Prawdziwa wartość modyfikacji formy tkwi w jej niezrównanej szybkości.

• Proste modyfikacje (1–3 dni robocze): Przykłady obejmują skrócenie formy, polerowanie ramion z nacięciem V w celu usunięcia śladów lub frezowanie luzu na górnej matrycy. Można je szybko wykonać na miejscu lub w warsztacie kontraktowym.
• Umiarkowane modyfikacje (około 1 tygodnia): Precyzyjne poszerzenie rowka V lub segmentacja długiej matrycy wymaga precyzyjnego sprzętu, takiego jak duże szlifierki lub wolne przecinarki drutowe, oraz dłuższego czasu pracy maszyny.
• Złożone modyfikacje (1–2 tygodnie lub więcej): Regulacja kątów gięcia wymaga precyzyjnego szlifowania na całej powierzchni roboczej — proces o wysokim ryzyku i dużej dokładności. Jeśli w grę wchodzi spawanie i obróbka cieplna po spawaniu, należy spodziewać się znacznie dłuższych cykli z większą niepewnością.

W porównaniu z wykonaniem nowej matrycy: Niestandardowe matryce do giętarek wymagają 4–8 tygodni na potwierdzenie projektu, zakup stali, obróbkę zgrubną, obróbkę cieplną, wykończenie i dostawę. Nawet złożona modyfikacja skraca ten czas co najmniej o połowę. W przypadku pilnych zleceń oszczędzenie tych kilku tygodni może oznaczać reputację, zysk i szansę rynkową.

Pytanie 4: Czy powinienem wykonać modyfikację samodzielnie, czy zlecić ją profesjonalnemu wykonawcy form?

W skrócie: Kieruj się wyłącznie kryterium ryzyka. Jeśli jakakolwiek część procesu wiąże się z ryzykiem, którego nie możesz w pełni kontrolować, należy ją zlecić na zewnątrz.

Analiza eksperta: To strategiczna decyzja dotycząca granic możliwości i zarządzania ryzykiem. Opłata, którą płacisz profesjonalnemu usługodawcy, jest w istocie premią za ubezpieczenie ryzyka— ochronę przed ogromnymi potencjalnymi stratami, takimi jak awarie sprzętu, masowe wady czy incydenty bezpieczeństwa. Przejrzyj poniższą listę kontrolną; jeśli którykolwiek punkt ma zastosowanie, natychmiast skontaktuj się ze specjalistą:

1. Naukowa strefa czerwona: Czy modyfikacja obejmuje jakąkolwiek formę spawarki czy operacja jest dodatnia?
2. Wyzwanie precyzji: Czy masz CMM (Maszyna Pomiarowa Współrzędnościowa) lub projektory do weryfikacji prostoliniowości, kątów i profili, aby upewnić się, że mieszczą się w tolerancji?
3. Wymóg obróbki cieplnej: Czy modyfikacja wymaga wyżarzania odprężającego lub innych procesów termicznych, których brakuje w Twoim zakładzie?
4. Zmiany konstrukcyjne: Czy modyfikacja znacząco zmieni nośną część formy, czyniąc jej bezpieczną siłę zamykania niepewną?
5. Brak danych: Czy brakuje Ci oryginalnych, precyzyjnych rysunków 2D/3D jako podstawy do przeprojektowania?

Samodzielne wykonanie drobnego polerowania lub gratowania jest rozsądne. Ale przekroczenie którejkolwiek z tych czerwonych linii zamienia DIY z “oszczędności kosztów” w “stawianie na swoją przyszłość”.”

Pytanie 5: Jak powinienem zarządzać zmodyfikowaną formą?

W skrócie: Traktuj ją jak noworodka — nadaj jej nową tożsamość i pełną dokumentację.

Analiza eksperta: Najczęstszym źródłem zamieszania po modyfikacji jest pomieszanie jej z niemodyfikowanymi formami o tej samej specyfikacji — prowadzi to do katastrofalnych wahań jakości. Ustandaryzowane zarządzanie jest jedynym sposobem, aby temu zapobiec.

1. Ponowne oznaczenie: Natychmiast użyj elektrycznego pióra do trawienia lub grawera laserowego, aby wyraźnie i trwale oznaczyć nowe szczegóły specyfikacji (np., V16–86° Mod.2024.05) na powierzchni niepracującej. Usuń lub zakryj stare oznaczenie.
2. Dokumentacja: Utwórz dedykowany rekord cyfrowy dla zmodyfikowanej formy. Powinien on zawierać datę modyfikacji, szczegółowy opis wszystkich zmian, zaktualizowane rysunki techniczne, zmienioną bezpieczną siłę roboczą oraz nowy kod identyfikacyjny formy wraz z odpowiadającymi mu parametrami kompensacji w systemie CNC.
3. Odizolowanie: Na regale z formami przechowuj zmodyfikowane formy oddzielnie od standardowych. Użyj dobrze widocznych etykiet kolorowych do ich odróżnienia. Taki fizyczny podział pomaga zapobiec przypadkowemu wybraniu niewłaściwej formy przez operatorów podczas szybkiej produkcji.

Pamiętaj, że udana modyfikacja nie kończy się po zakończeniu obróbki — kończy się wtedy, gdy forma jest prawidłowo oznaczona, właściwie używana i konsekwentnie wytwarza produkty spełniające wymagania. Rygorystyczne zarządzanie jest ostateczną gwarancją sukcesu technicznego.

VI. Zakończenie

Pomyślna modyfikacja prasa krawędziowa matryc jest decyzją strategiczną. Jak omówiliśmy, sukces zależy od wiedzy, kiedy modyfikować, przestrzegania precyzyjnych kroków technicznych oraz priorytetowego traktowania bezpieczeństwa, aby zwiększyć możliwości bez ryzyka uszkodzenia sprzętu. Aby poznać pełen zakres naszych rozwiązań, zachęcamy do pobrania naszego Broszury.

Aby uzyskać fachowe wskazówki dotyczące Twoich konkretnych wyzwań w zakresie narzędzi, prosimy skontaktuj się z nami. Nasi specjaliści z ADH mogą pomóc Ci podjąć właściwą decyzję i zapewnić powodzenie projektu.
