19-letni operator sięga ręką do prasy mechanicznej, aby usunąć zablokowany element. Jego stopa pozostaje blisko pedału. Wierzy, że jest wystarczająco szybki. Traci cztery palce prawej dłoni.

Za każdym razem, gdy badam amputację na hali produkcyjnej, kierownik powtarza tę samą frazę: "Po prostu nie uważał."

Traktujemy 150-tonowy siłownik hydrauliczny jak dzikie zwierzę, które można kontrolować pewnym spojrzeniem i odpowiednim nastawieniem. To nie jest zwierzę. To ślepe równanie matematyczne, a w tej chwili twoi operatorzy znajdują się po złej stronie znaku równości.

Powiązane: Przewodnik po bezpieczeństwie i obsłudze prasy krawędziowej

Iluzja czujności: Dlaczego "uważanie" jest najniebezpieczniejszą strategią bezpieczeństwa

Jeśli doświadczeni operatorzy wciąż tracą palce, przed czym tak naprawdę chroni doświadczenie?

Operatorzy pras stanowią dziesięć procent wszystkich zawodowych amputacji w Stanach Zjednoczonych. Prawie połowa urazów związanych z tymi maszynami kończy się odcięciem palców. Ten wskaźnik prawie się nie zmienił przez pięćdziesiąt lat federalnych regulacji bezpieczeństwa. Gdyby mówienie operatorom "uważaj" naprawdę działało, ci z dwudziestoletnim stażem mieliby wciąż wszystkie dziesięć palców. Ale nie mają.

Doświadczenie prowadzi do efektywności, a efektywność zachęca do skrótów. Kiedy doświadczony operator usuwa zator bez odłączenia zasilania, nie jest lekkomyślny. Polega na pamięci mięśniowej, która chroniła go dziesięć tysięcy razy wcześniej. Dokładnie rozpoznaje, jak brzmi maszyna przed cyklem, jak pedał zachowuje się pod jego butem i ile miejsca pozostało między stemplowaniem a matrycą.

Doświadczenie nie chroni cię przed maszyną.

Sprawia jedynie, że czujesz się na tyle pewnie, aby umieszczać ręce tam, gdzie początkujący by się zawahał. Doświadczony operator przestaje widzieć 150-tonową gilotynę i zaczyna postrzegać ją jako przedłużenie własnego ciała. Wierzy, że to on nadaje rytm. Więc jeśli doświadczenie jest jedynie odliczaniem do nadmiernej pewności siebie, co się stanie, gdy biologiczne tempo operatora ostatecznie się zachwieje?

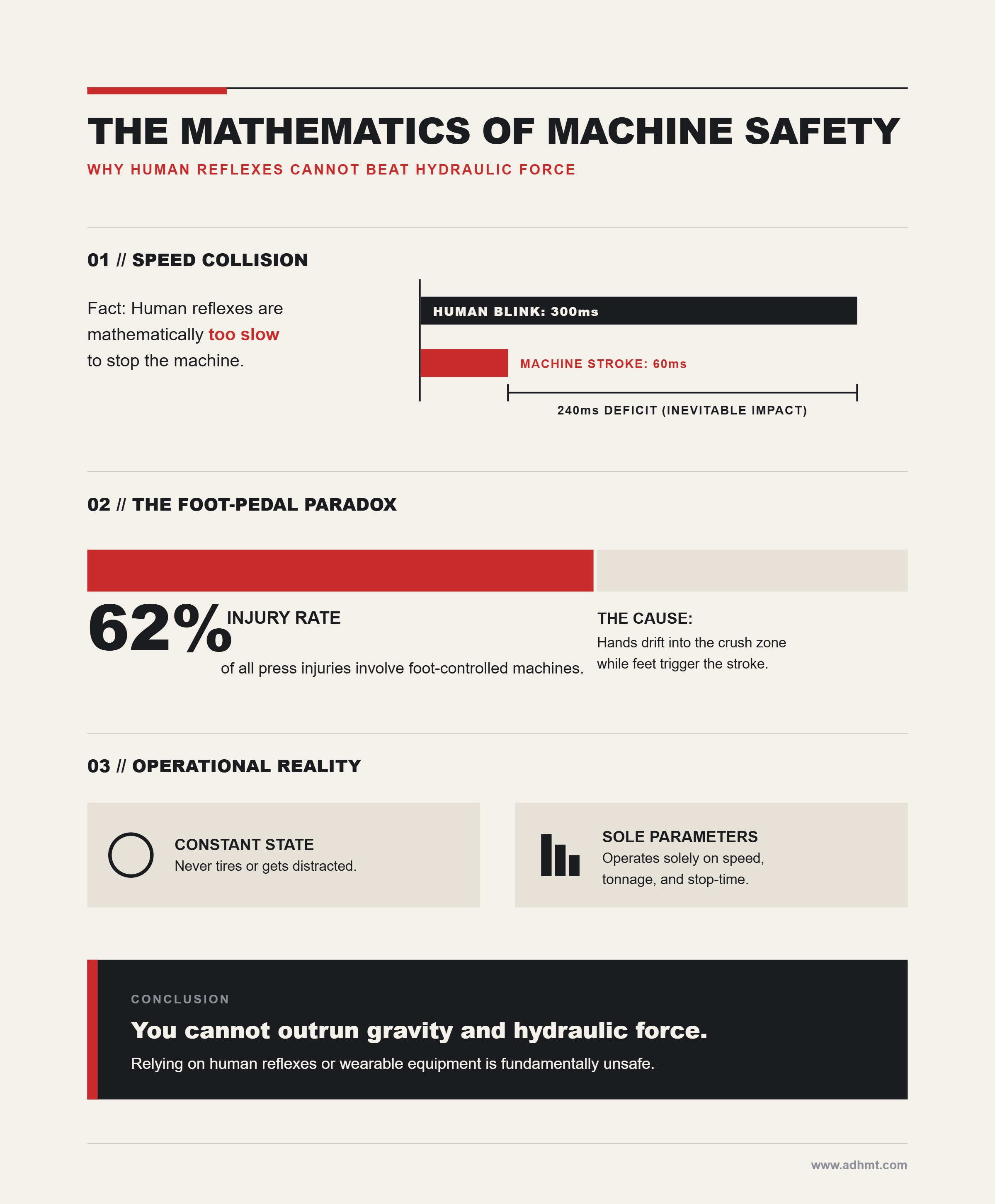

Milisekundowa matematyka: Dlaczego ludzkie odruchy zawsze przegrywają z siłownikiem hydraulicznym w swobodnym spadku

Typowe ludzkie mrugnięcie trwa 300 milisekund. Współczesny siłownik prasy w swobodnym spadku może zakończyć ruch w dół w 60.

Zrób obliczenia. Zanim nerw wzrokowy wykryje źle ustawiony element, przekaże sygnał do mózgu i wyśle reakcję paniki w dół rdzenia kręgowego do pedału, narzędzie już dotarło do dolnej pozycji. Operator staje się biologicznie przestarzały w chwili rozpoczęcia cyklu. A mimo to ustawiamy człowieka przed maszyną zdolną zgnieść blok silnika, dajemy mu pedał nożny i każemy mu pilnować palców. Sześćdziesiąt dwa procent urazów na prasach zdarza się przy maszynach sterowanych stopą właśnie dlatego, że dłonie mają możliwość przesunięcia się w strefę zgniotu, gdy stopa inicjuje cykl.

Nie da się pokonać grawitacji i siły hydraulicznej odruchami.

Maszyna się nie męczy, nie rozprasza jej wózek widłowy upuszczający paletę za nią i jest obojętna na fakt, że w domu masz noworodka, który nie daje ci spać. Działa wyłącznie w oparciu o prędkość skoku, siłę tonazu i czas zatrzymania. Jeśli wiemy, że ludzki układ nerwowy jest matematycznie zbyt wolny, by zatrzymać tłok, dlaczego nadal polegamy na wyposażeniu osobistym, by chronić ciało?

Rękawice, okulary i noski stalowe: Dlaczego standardowe środki ochrony indywidualnej zawodzą w miejscu pracy z narzędziem

Można nakazać noszenie rękawów z kevlaru, okularów odpornych na uderzenia i butów ze stalowymi noskami cały dzień. Żadne z nich nie wytrzyma 150 ton pionowej siły.

Jeśli chcesz głębiej zrozumieć, jak te zawodności przekładają się na rzeczywiste urazy – i jakie rozwiązania techniczne faktycznie im zapobiegają – poniższe opracowanie dotyczące typowych wypadków przy prasowaniu blach oraz ich pierwotnych przyczyn daje praktyczny kontekst: Przewodnik zapobiegania wypadkom przy prasowaniu blach. Dla zakładów oceniających systemy gięcia oparte na CNC i zintegrowane strategie bezpieczeństwa, producenci tacy jak ADH Machine Tool, którzy intensywnie koncentrują się na badaniach i rozwoju w zakresie pras krawędziowych i inteligentnej automatyzacji, pokazują, że redukcja ryzyka musi być zaprojektowana w samej maszynie – a nie pozostawiona środkom ochronnym.

Standardowe środki ochrony indywidualnej są przeznaczone do ochrony przed uderzeniami bocznymi i unoszącymi się odłamkami. Działają jak zbroja dla zewnętrznych obszarów hali produkcyjnej. Ale w miejscu pracy – dokładnie tam, gdzie stempel styka się z matrycą – PPE jest jedynie jaskrawym materiałem czekającym, by zostać wciśniętym w stal. Co więcej, podstawowe osłony z blokadą często zawodzą w praktyce na prasach krawędziowych, ponieważ operator musi fizycznie trzymać obrabiany element. Podczas gięcia dużego arkusza materiał odgina się do góry. Operator musi go podtrzymać, umieszczając dłonie kilka centymetrów od narzędzia, aby prowadzić zgięcie.

Oczekujemy, że skórzane rękawice będą pełnić rolę fizycznej bariery.

Operator jest zmuszony zniwelować lukę między niewystarczająco zaprojektowanym zabezpieczeniem a fizycznymi realiami formowania metalu. Dosłownie trzyma odpowiedzialność w swoich rękach. Jeśli sprzęt ochronny zawiedzie w punkcie zgniotu, a osłony zostaną obejście tylko po to, by dokończyć pracę, jak przełożeni mogą przekonywać sami siebie, że hala jest bezpieczna?

Bliskie pomyłki nie są dowodem, że system działa — są dowodem, że prawie nie zadziałał.

Pracownik cofa rękę w momencie, gdy suwak zaczyna schodzić w dół. Wydycha, wzrusza ramionami i znów naciska pedał, by dokończyć partię. Kierownik odnotowuje zero incydentów w danym miesiącu.

Traktujemy te chwile jako dowód, że nasi operatorzy są uważni. Oznaczamy to jako "dobrą reakcję". To nie jest dobra reakcja. Bliski wypadek oznacza katastrofalną awarię kontroli inżynieryjnych, której chwilowo udało się uniknąć wyłącznie dzięki szczęściu. Giętarka krawędziowa to bezlitosne równanie, a obecnie pozwalasz, by ludzkie ciało służyło jako zmienna. Jeśli ręka operatora może fizycznie dostać się do strefy zgniotu w trakcie cyklu, system jest fundamentalnie wadliwy. Czekasz tylko, aż prawdopodobieństwo zażąda swojej ceny.

Fizyka strefy zgniotu: obliczenia czasu zatrzymania i bezpiecznej odległości

Uruchom awaryjne zatrzymanie 150-tonowej hydraulicznej giętarki w połowie skoku, a suwak nie zatrzyma się natychmiast. Zatrzymuje się stopniowo. Ciężka stalowa masa, napędzana sprężonym płynem i grawitacją, potrzebuje około 120 milisekund, by zatrzymać ruch w dół po przerwaniu obwodu sygnałem. W tym dokładnym przedziale 120 milisekund ludzka dłoń, poruszająca się z prędkością uznaną przez OSHA — 63 cale na sekundę — pokona 7,5 cala. Jeśli główne zabezpieczenie znajduje się sześć cali od linii matrycy, maszyna fizycznie zmiażdży palce operatora, zanim hydraulika zdoła ukończyć polecenie zatrzymania.

Bezpieczeństwo nie jest kwestią oceny wzrokowej. To ścisłe, bezlitosne obliczenie matematyczne, w którym ludzkie ciało musi być całkowicie wykluczone z równania.

Jak blisko to "zbyt blisko"? Uzasadnienie wzorów odległości bezpieczeństwa wg normy ANSI B11.3

Amerykański Instytut Normalizacyjny (ANSI) nie wydaje luźnych zaleceń; definiuje fizyczne absoluty. Norma ANSI B11.3 dla pras hydraulicznych określa bezpieczną odległość poprzez konkretny wzór: $$D_s=K\times T_s$$. Bezpieczna odległość (Ds) jest równa stałej prędkości ruchu ręki (K, powszechnie uznanej za 63 cale na sekundę) pomnożonej przez całkowity czas zatrzymania maszyny (Ts).

Biorąc pod uwagę, że portfolio produktowe ADH Machine Tool w 100% opiera się na technologii CNC i obejmuje zaawansowane scenariusze w cięciu laserowym, gięciu, rowkowaniu i cięciu blachy, dla czytelników poszukujących szczegółowych materiałów, katalogu jest przydatnym źródłem uzupełniającym.

Całkowity czas zatrzymania to coś więcej niż uruchomienie mechanicznego hamulca. To skumulowane opóźnienie obejmujące czas reakcji kurtyny świetlnej lub czujnika laserowego, czas przetwarzania przez wewnętrzny system sterowania maszyny, fizyczną reakcję zaworów hydraulicznych oraz dodatkową poprawkę na zużycie elementów. Po połączeniu tych czynników powstaje absolutnie minimalna odległość, w jakiej można umieścić zabezpieczenie od punktu zgniotu. Montowanie urządzenia wykrywającego obecność na podstawie szacunku przełożonego "około jednej stopy" to hazard z ludzką anatomią. Wzór ma zapewnić, że w chwili, gdy ręka przekroczy niewidzialną granicę i dotrze do osprzętu, matryce będą posiadały zerową energię kinetyczną.

Pomiar czasu zatrzymania: dlaczego ustawienia fabryczne i szacunki nigdy nie wystarczą

Często odwiedzam zakłady, w których kierownik utrzymania ruchu z dumą wskazuje na instrukcję maszyny, podającą czas zatrzymania 90 milisekund. Ta instrukcja została wydrukowana w 2018 roku. Od tamtej pory zawory kierunkowe wykonały dwa miliony cykli.

Uszczelnienia hydrauliczne ulegają degradacji. Suwaki zaworów stają się ospałe. Okładziny hamulcowe się szkliwią. Maszyna, która zatrzymywała się w 90 milisekund na sali wystawowej, może obecnie potrzebować 145 milisekund. Odległości bezpieczeństwa według norm ANSI nie można obliczać na podstawie sześcioletnich danych fabrycznych. Należy używać przenośnego urządzenia pomiarowego czasu zatrzymania — fizycznego przetwornika przymocowanego bezpośrednio do suwaka, który rejestruje dokładny moment (w milisekundach), gdy ruch w dół ustaje po zainicjowaniu sygnału zatrzymania. Jeśli czas zatrzymania nie jest mierzony za pomocą skalibrowanego urządzenia co dziewięćdziesiąt dni, deklarowana odległość bezpieczeństwa jest iluzją.

Czy spowolnienie suwaka tworzy margines bezpieczeństwa, czy tylko wprowadza inne ryzyko?

Przełożeni często sądzą, że mogą ominąć wzór odległości bezpieczeństwa poprzez zmniejszenie prędkości suwaka. Przełączają maszynę na wolny tryb pracy tuż nad punktem zgniotu, zakładając, że operator zdąży cofnąć rękę, jeśli kołnierz się przesunie.

To śmiertelne nieporozumienie dotyczące siły hydraulicznej. Spowolnienie suwaka nie zmniejsza tonarzu; zmienia jedynie czas. Suwak poruszający się z prędkością 10 cali na minutę nadal zmiażdży dłoń siłą 150 ton — po prostu zrobi to w sposób bardziej agonizujący. Co gorsza, gdy suwak jest spowolniony, operatorzy stają się niecierpliwi. Sięgają do strefy zgniotu — dokładnego obszaru, w którym blacha podnosi się i zaciska na powierzchni suwaka — aby poprawić część podczas powolnego zjazdu, wierząc, że zdążą uciec przed matrycą. Nie zdążą. Zmniejszona prędkość tworzy złudne poczucie kontroli, zamieniając potencjalną szybką amputację w taką, która rozgrywa się w zwolnionym tempie.

Niebezpieczeństwo intuicji: dlaczego operatorzy naturalnie stają zbyt blisko linii matrycy

Daj operatorowi stukartkowy arkusz stali o grubości 14 gauge (około 2 mm) i obserwuj, jak go trzyma. Aby poradzić sobie z niezręcznym ciężarem, jego łokcie instynktownie przyciągają się do żeber, a środek ciężkości przesuwa się do przodu.

Ta postawa przyciąga jego dłonie bezpośrednio w kierunku linii matrycy. To odruch ergonomiczny. Jeśli obliczona zgodnie z normą ANSI bezpieczna odległość wynosi osiem cali, ale naturalna równowaga operatora utrzymuje jego dłonie w odległości pięciu cali, jego intuicja będzie przeczyć matematyce na każdej zmianie. Dlatego malowane linie ostrzegawcze na podłodze i naklejki "trzymaj ręce z dala" całkowicie zawodzą. Nie można oczekiwać, że człowiek będzie trzymał ciężki, wibrujący kawałek metalu, jednocześnie utrzymując matematycznie dokładny dystans w powietrzu. System bezpieczeństwa musi być zaprojektowany tak, aby maszyna fizycznie odmawiała wykonania cyklu, jeśli naturalna postawa operatora przekroczy obliczoną strefę bezpieczeństwa.

Zabezpieczenia ANSI B11.3: odebranie operatorowi możliwości wyboru niebezpiecznego zachowania

Biuro Statystyki Pracy (BLS) śledzi niepokojącą statystykę: wskaźnik amputacji w przetwórstwie metali wynosi 3,0 na 10 000 pracowników, podczas gdy w pozostałych gałęziach przemysłu produkcyjnego średnia to 0,7. Tracimy palce ponad czterokrotnie częściej niż wynosi średnia krajowa. Dzieje się tak, ponieważ branża traktuje normę ANSI B11.3 jako zbiór sugestii, a nie plan przetrwania. Przełożony obserwuje pracownika formującego wsporniki z blachy 10-gauge, zauważa jego stopę zawieszoną nad pedałem i zakłada, że doświadczenie uchroni go przed wypadkiem.

Gdyby polecenie operatorowi "bądź ostrożny" rzeczywiście działało, pracownicy z dwudziestoletnim stażem wciąż mieliby wszystkie dziesięć palców.

Prawdziwe bezpieczeństwo wymaga zaprojektowania maszyny tak, by fizycznie uniemożliwiała sięgnięcie w strefę zgniatania podczas cyklu. Zabezpieczenie nie jest montowane po to, by ostrzegać operatora — ma ono przerwać obwód sterowania hydraulicznego w dokładnie tym momencie, gdy ludzka tkanka znajdzie się w obliczonej strefie. Gdy zakład polega na ŚOI i czujności, pozostawia decyzję o zachowaniu bezpieczeństwa w rękach operatora, który może być zmęczony, spieszyć się lub być rozproszony. Przestrzeganie normy ANSI B11.3 całkowicie eliminuje ten wybór. Wymusza na maszynie stan binarny: albo ręce operatora są matematycznie poza strefą zagrożenia, albo suwak ma zerową energię kinetyczną.

Biorąc pod uwagę, że portfolio produktowe ADH Machine Tool w 100% opiera się na technologii CNC i obejmuje zaawansowane scenariusze w cięciu laserowym, gięciu, rowkowaniu i cięciu blachy, dla zespołów oceniających praktyczne opcje w tym zakresie, Pras krawędziowych CNC jest to właściwy kolejny krok.

Urządzenia wykrywające obecność: kurtyny świetlne kontra aktywne osłony laserowe dopasowane do profilu gięcia

Standardowa kurtyna świetlna tworzy stałą, niewidoczną ścianę promieni podczerwonych wzdłuż frontu prasy krawędziowej. Jeśli gięte są płaskie panele, taka stała bariera działa skutecznie. Obliczenia wymagają, aby kurtyna była umieszczona dostatecznie daleko, by uwzględnić czas zatrzymania maszyny, a każde naruszenie natychmiast odcina ciśnienie hydrauliczne. Jednak gdy tylko gięty jest głęboki pojemnik lub czterostronna wanna, boczne kołnierze unoszą się i przerywają wiązki. Maszyna się zatrzymuje. Produkcja staje.

Operatorzy naturalnie będą szukać przełącznika kluczykowego, by obejść system i wyrobić normę. Ale nie muszą tego robić.

Odpowiedzią inżynierską na złożone profile jest aktywne zabezpieczenie laserowe. Zamiast stałej ściany, systemy takie jak AKAS lub LazerSafe montuje się bezpośrednio na suwaku, tworząc ciągłą wiązkę laserową dokładnie dwa milimetry poniżej końcówki stempla. Ochrona porusza się wraz z zagrożeniem. Ponieważ laser działa tuż przed narzędziem, operator może trzymać skomplikowany element blisko, nie przerywając stałej bariery. Jeśli palec wślizgnie się między stempel a matrycę, przerwie 2‑milimetrową wiązkę lasera, zanim dotknie stali. Logika sterowania wykrywa przerwanie w czasie krótszym niż pięć milisekund i steruje zaworami proporcjonalnymi, aby zatrzymać suwak. Urządzenie ustawia się zgodnie z profilem gięcia, eliminując przyczyny, które popychają operatorów do omijania systemu. Dla części ponadgabarytowych lub wielostanowiskowych, które wymagają synchronizowanych maszyn i zintegrowanych zabezpieczeń, specjalnie zaprojektowane rozwiązanie rozwiązanie tandemowej prasy krawędziowej od firmy ADH Machine Tool rozszerza tę samą filozofię precyzji sterowania CNC i automatyzacji na gięcie wielkoformatowe, pomagając zakładom zwiększać złożoność bez poświęcania bezpieczeństwa ani wydajności.

Sterowanie oburęczne: czy tylko przenosisz ryzyko na drugiego operatora przy tylnej prowadnicy?

Gdy nie można zastosować urządzenia wykrywającego obecność z powodu skrajnej geometrii części, zakłady często wracają do sterowania oburęcznego. Na pozór ma to sens: jeśli obie dłonie operatora są zabezpieczone na pulpicie, naciskając dwa przyciski, które muszą zostać uruchomione w ciągu 500 milisekund, nie mogą znajdować się w przestrzeni matrycy. Maszyna wykonuje cykl, główny operator jest chroniony, a przełożony odhacza zgodność z przepisami.

Ale prasy krawędziowe rzadko obsługiwane są przez jedną osobę.

Podczas gięcia arkusza o długości 120 cali (ok. 3 metry) i grubości 1/4 cala (6 mm) pomocnik stoi przy tylnej prowadnicy, by podtrzymać ciężar. Ten pomocnik nie jest podłączony do obwodu sterowania. Główny operator naciska dwa przyciski dłoni, 150‑tonowy suwak schodzi w dół, a dłonie pomocnika są całkowicie odsłonięte na strefę zgniatania. Zagrożenie nie zostało wyeliminowane z procesu; ryzyko amputacji zostało jedynie przeniesione na osobę, która nie ma żadnej kontroli nad ruchem maszyny. Jeśli stosuje się sterowanie oburęczne, normy ANSI wymagają równoległych układów sterowania dla każdej osoby znajdującej się w obrębie strefy pracy. Jeśli są dwie osoby, cztery dłonie muszą być zabezpieczone na przyciskach, zanim pompa poda jakikolwiek olej do cylindrów.

Wyciszanie, wygaszanie i strefy pływające: gięcie złożonych kołnierzy bez wielokrotnego wywoływania E-stopów

Najniebezpieczniejsze zdanie na hali produkcyjnej brzmi: "wyłącz to na ten cykl". Gdy operator napotyka blachę falistą lub wcześniej uformowany kołnierz, który naturalnie blokuje kurtynę świetlną, pokusa jest taka, by dezaktywować całe zabezpieczenie. W tym miejscu bezwzględne zasady mechaniki muszą zostać pogodzone z rzeczywistością fizyczną poprzez zaprogramowaną logikę.

Nie wyłącza się systemu; stosuje się wygaszanie.

Wygaszanie (blanking) umożliwia sterownikowi maszyny celowe ignorowanie określonych kolejnych wiązek w kurtynie świetlnej — na przykład wiązek czwartej, piątej i szóstej — tak, aby wcześniej uformowany kołnierz mógł przejść bez wywołania awaryjnego zatrzymania. Pozostała część kurtyny pozostaje w pełni aktywna. Jeśli dłoń wejdzie w wiązkę drugą lub ósmą, suwak się zatrzyma. Wyciszanie (muting) natomiast jest obejściem czasowym. Zabezpieczenie zostaje tymczasowo zawieszone tylko podczas niegroźnego ruchu suwaka w górę, co pozwala operatorowi bezpiecznie wyjąć uformowany element. Poprzez zaprogramowanie precyzyjnych stref pływających i okien wyciszania zachowujesz fizyczną blokadę, jednocześnie umożliwiając ruch metalu.

Fizyczne osłony barierowe: gdy elektroniczne zabezpieczenia nie są odpowiednim rozwiązaniem dla danej aplikacji

Elektronika jest bardzo skuteczna w punkcie operacyjnym, ale jest delikatna i niepotrzebnie kosztowna dla boków i tylnej części giętarki do blachy. Wózek widłowy uderzający w tylną kurtynę świetlną może rozregulować jej ustawienie, powodując sporadyczne błędy, które frustrują zespoły utrzymania ruchu. Ewolucja normy ANSI B11.19 uznaje, że wykrywanie nie zawsze jest lepsze od fizycznego zapobiegania.

W miejscach dostępu do ram bocznych i tylnego przyrządu pomiarowego należy zainstalować stałe fizyczne osłony barierowe.

Używamy stalowej siatki o dużej grubości lub odpornego na uderzenia poliwęglanu. Jednak statyczna bariera rozwiązuje tylko część problemu. Technik utrzymania ruchu i operatorzy ustawiający maszynę regularnie potrzebują dostępu do jej tylnej części, aby usunąć złom lub wyregulować palce tylnego przyrządu pomiarowego. Jeśli usuną panel lub otworzą tylną bramkę, bariera zostaje naruszona. Dlatego każda fizyczna bramka musi być połączona z odpornym na manipulacje wyłącznikiem bezpieczeństwa. W momencie odblokowania rygla obwód bezpieczeństwa otwiera się, a główny silnik napędowy zostaje zatrzymany. Fizyczna bariera zapobiega przypadkowemu wejściu, a blokada zapewnia, że celowe wejście dezaktywuje zagrożenie.

Warstwowe zabezpieczenia: jak łączyć urządzenia, aby jedna awaria nie oznaczała jednej amputacji

Kurtyna świetlna działa wyłącznie jako urządzenie wykrywające. Nie może fizycznie zatrzymać stalowego suwaka o sile 150 ton; może jedynie przekazać sygnał do zaworów hydraulicznych, aby to zrobiły. Co się dzieje, jeśli suwak kierunkowego zaworu zostanie zarysowany przez zanieczyszczony płyn i mechanicznie zablokuje się w pozycji otwartej? Laser wykrywa dłoń, kontroler wysyła polecenie zatrzymania, przekaźniki się aktywują, lecz zawór mechaniczny się nie przestawia. Suwak nadal opada.

Jednolite punkty awarii kosztują palce.

Warstwowe zabezpieczenia oznaczają wprowadzenie redundancji do systemu sterowania maszyny. Aktywna osłona laserowa jest sparowana z podwójnymi monitorowanymi zaworami bezpieczeństwa. Zamiast jednego zaworu kontrolującego opadanie, płyn hydrauliczny musi przejść przez dwa niezależne, wzajemnie monitorowane zawory. Jeśli zawór A pozostanie otwarty, kontroler wykrywa niezgodność w milisekundach, a zawór B natychmiast przekierowuje płyn hydrauliczny do zbiornika, pozbawiając siłowniki ciśnienia. Elektroniczny czujnik wykrywa zagrożenie, a redundantna warstwa mechaniczna wymusza zatrzymanie.

Ukryte słabości: ustawienie, zmiana narzędzi i gięcie małych części

Przeglądasz koszt modernizacji dwudziestoletniej giętarki do blachy o podwójne monitorowane zawory i aktywne systemy laserowe, i od razu martwisz się o finansowe obciążenie zakładu. Więc szukasz kompromisu. Montujesz kurtynę świetlną z przodu, oznaczasz aktywny cykl gięcia jako "bezpieczny" i pozostawiasz pozostałe operacje maszyny bez zmian, aby utrzymać wydajność produkcji. Taki półśrodek jest dokładnie tym, przez co operatorzy tracą palce. Aktywny cykl reprezentuje tylko jeden etap pracy maszyny. Skupiając się wyłącznie na punkcie operacyjnym podczas cyklu produkcyjnego, pomijasz ukryte słabości, gdy maszyna jest technicznie "wyłączona", a mimo to fizycznie niebezpieczna. Jak chronić operatora, gdy systemy bezpieczeństwa są celowo omijane, by zmienić matrycę?

Neutralizacja siły grawitacji: dlaczego poważne urazy zmiażdżenia zdarzają się, zanim załadowany zostanie pierwszy element

Rozważ historyczne dane OSHA: spośród 2908 zgłoszonych urazów przy mechanicznych prasach, niemal połowa obejmowała amputacje, z których większość wydarzyła się podczas pracy z pedałem nożnym oraz w trakcie ustawień. Gdy operator wyłącza główny silnik, aby wymienić 500-funtowe górne V-matryce, elektroniczne kurtyny świetlne i podwójne monitorowane zawory bezpieczeństwa tracą zasilanie. Operator następnie sięga do strefy zgniotu, zakładając, że maszyna jest nieaktywna.

Ale giętarka do blachy to nieświadomy, 150-tonowy układ mechaniczny, a grawitacja pozostaje stałą siłą.

Jeśli uszczelnienie hydrauliczne pęknie lub zawór równoważący utraci ciśnienie przy wyłączonym zasilaniu, suwak staje się w praktyce gilotyną napędzaną grawitacją. Maszyna nie musi aktywnie pracować, aby zmiażdżyć dłoń – wystarczy, że utraci hydrauliczne podparcie. Dlaczego traktujemy płyn pod niskim ciśnieniem jako niezawodne zastępstwo dla konstrukcyjnej stali?

Protokoły blokowania suwaka: czy twoje bloki bezpieczeństwa są rzeczywiście przystosowane do tonarzu maszyny?

Wciąż wchodzę do zakładów, gdzie operatorzy podpierają suwak o sile 150 ton kawałkiem 4x4 sosny podczas zmiany narzędzia. Dryf hydrauliczny może zamienić ten drewniany klocek w drzazgi w trzy sekundy. Prawdziwe bezpieczeństwo wymaga bloków bezpieczeństwa przystosowanych do tonarzu maszyny, wykonanych z wytłaczanego aluminium lub stali i fizycznie umieszczonych w przestrzeni matrycy.

Jednak samo umieszczenie bloku pod suwakiem to rozwiązanie behawioralne, a ludzie zapominają.

Bezpieczeństwo inżynieryjne wymaga elektrycznego sprzężenia blokującego. Blok bezpieczeństwa musi być podłączony do wtyczki zabezpieczającej. Aby wyjąć blok z uchwytu, operator musi odłączyć wtyczkę, fizycznie przerywając główny obwód zasilania pompy hydraulicznej. Maszyna nie może wykonać ruchu – w żadnych okolicznościach – dopóki blok nie zostanie zwrócony do uchwytu i wtyczka ponownie włożona. Jeśli blok pozostanie w łożu, pompa jest mechanicznie pozbawiona zasilania. Jak chronić dłonie, gdy zadanie wymaga, by znajdowały się kilka centymetrów od punktu zgniecenia, a maszyna jest w pełni zasilana?

Gięcie małych części: jak chronić dłonie, gdy operacja wymaga ich bliskości przy matrycach

Dane CDC i NIOSH pokazują surową rzeczywistość: młodzi operatorzy płci męskiej są narażeni na nieproporcjonalnie wysokie ryzyko amputacji ze względu na szybsze ruchy dłoni podczas zadań takich jak gięcie małych części. Podczas formowania wspornika o szerokości zaledwie dwóch cali standardowa formuła dystansu bezpieczeństwa przestaje działać. Palce operatora muszą fizycznie wejść w granice kurtyny świetlnej, aby utrzymać materiał. Jeśli w tej sytuacji polegasz na ostrożności behawioralnej, ryzykujesz anatomią.

Zamiast wyłączać zabezpieczenia, projektujesz z myślą o bliskości.

Wdrożysz aktywne systemy ochrony laserowej, które poruszają się bezpośrednio przed stempel prasy, mierząc dokładną grubość materiału. Laser opuszcza stempel z dużą prędkością, aż znajdzie się 6 milimetrów nad arkuszem, po czym wymusza obowiązkowe zatrzymanie. Operator może bezpiecznie trzymać mały element, ponieważ stempel może wykonać ostatnie zgięcie tylko przy mocno ograniczonej, niegroźnej dla życia prędkości pełzania. Ale co się dzieje, gdy część się zacina, a operator musi usunąć usterkę w trakcie skoku maszyny?

Biorąc pod uwagę, że portfolio produktowe ADH Machine Tool w 100% opiera się na technologii CNC i obejmuje zaawansowane scenariusze w cięciu laserowym, gięciu, rowkowaniu i cięciu blachy, dla zespołów oceniających praktyczne opcje w tym zakresie, Elektryczna prasa krawędziowa jest to właściwy kolejny krok.

Tryb konserwacji: Co dzieje się z Twoją logiką bezpieczeństwa podczas rozwiązywania problemów?

19-letni operator z Michigan stracił cztery palce prawej ręki, gdy jego maszyna niespodziewanie się uruchomiła podczas usuwania zacięcia. Był w trybie konserwacji i sądził, że standardowy cykl produkcyjny został wstrzymany. Gdy maszyna się zacina, operatorzy instynktownie sięgają, by poluzować metal. Jeśli logika bezpieczeństwa maszyny nie ma twardo przewodowego obwodu anty-powtórzenia, w chwili gdy zacięcie ustąpi, zmagazynowana energia kinetyczna lub przypadkowo naciśnięty pedał mogą natychmiast zakończyć skok.

Rozwiązywanie problemów nie może przerodzić się w niekontrolowaną sytuację, w której blokady bezpieczeństwa są chwilowo ignorowane.

Tryb konserwacji musi być ustawieniem uruchamianym fizycznym kluczem, które redukuje ciśnienie hydrauliczne do ułamka jego maksymalnej wartości roboczej i ogranicza prędkość stempla do poniżej 10 milimetrów na sekundę. Jeśli ręka operatora się omsknie podczas podważania zaciętej krawędzi, maszyna nie może mieć wystarczającej siły fizycznej, by przeciąć kość.

Epidemia obejść: Dlaczego operatorzy obchodzą zaprojektowane zabezpieczenia

Możesz wyposażyć maszynę w najnowocześniejsze laserowe czujniki bliskości, zablokować wszystkie fizyczne bariery i przewodowo połączyć pompy hydrauliczne tak, by natychmiast się wyłączyły, gdy tylko ręka przekroczy granicę bezpieczeństwa. Ale jeśli operator odkryje, że przyklejenie pasku taśmy klejącej na soczewkę odbiornika pozwala mu osiągnąć premię za normę ilościową, ta taśma zostanie przyklejona.

Dlaczego to robią?

Nie kieruje nimi złośliwość ani żądza śmierci. To podstawowy instynkt przetrwania. Dajemy operatorom solidną kłódkę, by zabezpieczyli swoje stanowisko, a jednocześnie finansowo karzemy ich za trzydzieści sekund potrzebnych do zamknięcia bramki. Właśnie ustaliliśmy, że twardo przewodowe ograniczenia fizyczne to jedyny sposób, by przetrwać zmianę narzędzia lub zacięcie maszyny. Jednak zaprojektowane zabezpieczenie działa tylko tak długo, jak pozostaje nienaruszone. W momencie, gdy operator obejdzie system, maszyna staje się ślepe, 150-tonowe narzędzie matematycznej siły. Aby to rozwiązać, trzeba odejść od schematów elektrycznych i zmierzyć się z twardą arytmetyką hali produkcyjnej.

Napięcie między szybkością a bezpieczeństwem: Czy Twoje normy produkcji karzą za bezpieczną pracę?

Gdy zakład modernizuje starszą prasę mechaniczną, wyposażając ją w nowoczesną kurtynę świetlną, czas cyklu nieuchronnie się wydłuża. Operator musi się cofnąć, oczyścić płaszczyznę roboczą, poczekać na zakończenie skoku, a następnie ponownie podejść. Jeśli kierownictwo nie zmieni stawki za sztukę lub dziennej normy, by odzwierciedlić ten zaprojektowany przestój, operator ponosi bezpośredni koszt systemu bezpieczeństwa poprzez obniżone wynagrodzenie.

Jeśli ponownie oceniasz sposób równoważenia wydajności z zaprojektowanymi zabezpieczeniami, może warto sprawdzić, czy Twoje obecne wyposażenie — oraz założenia produkcyjne — są ze sobą zgodne. ADH Machine Tool projektuje systemy gięcia i obróbki blach CNC 100% do zastosowań wysokowydajnych, z konstrukcjami ramy i stempla zweryfikowanymi poprzez analizę metodą elementów skończonych oraz kontrolowane procesy produkcyjne zapewniające sztywność i powtarzalną dokładność. Odpowiednio dobrana prasa krawędziowa, połączona z nowoczesną logiką sterowania i opcjami automatyzacji, może pomóc zmniejszyć lukę między zgodnością z bezpieczeństwem a efektywnością cyklu.

Aby omówić Twoje obecne ustawienia, cele produkcyjne i założenia dotyczące bezpieczeństwa, możesz skontaktować się z zespołem tutaj umówić się na konsultację lub ocenę sprzętu.

Jeśli Twoje normy produkcyjne zmuszają operatora do wyłączenia kurtyny świetlnej, by osiągnąć cele, nie prowadzisz zakładu produkcyjnego — prowadzisz maszynę do mielenia mięsa.

Nie można przyczepić standardu bezpieczeństwa z 2024 roku do harmonogramu produkcji z 1995. Gdy operator musi wybierać między utrzymaniem rodziny a ochroną palców, będzie stale ryzykował własną anatomię. Prawdziwe inżynieria bezpieczeństwa wymaga także zaprojektowania harmonogramu. Jeśli aktywne zabezpieczenie laserowe dodaje cztery sekundy do złożonego cyklu gięcia, norma musi zostać matematycznie zmniejszona, aby uwzględnić te cztery sekundy. W przeciwnym razie operator znajdzie klucz obejścia.

Nieprawidłowe obliczenia bezpiecznej odległości, które zachęcają do obchodzenia kurtyny świetlnej

Rozważ mechanikę frustracji. Kurtyna świetlna ma na celu wyłączenie ciśnienia hydraulicznego, jeśli ręka przekroczy jej płaszczyznę, ale nie potrafi odróżnić ludzkiego ciała od uderzającej blachy aluminiowej o grubości 16 gauge. Gdy operator zgina dużą, elastyczną blachę, materiał naturalnie wygina się w górę podczas skoku. Jeśli kurtyna świetlna jest zamontowana zbyt blisko lub zaprogramowana z niewystarczającym oknem ślepej strefy, poruszający się materiał przerywa wiązkę i zatrzymuje maszynę w połowie cyklu.

Środek ochronny natychmiast przestaje być środkiem zabezpieczającym, a zaczyna stanowić przeszkodę w produkcji.

Zamiast wezwać utrzymanie ruchu, by ponownie obliczyło bezpieczną odległość lub dostosowało pływające okno blokowania tak, by zignorowało uderzenie materiału, operator po prostu wyłącza kurtynę. Uspokaja się, że to tylko na tę jedną partię. Jednak obejście systemu oznacza system pozbawiony inżynierskiego zabezpieczenia. Fizyczna bariera znika, pozostawiając jedynie refleks operatora, który ma wyprzedzić zjazd suwaka w 60 milisekund.

Odpowiedzialność przełożonego: prawdziwy koszt "tymczasowo" wyłączonego zabezpieczenia

Prowadzi to do niewygodnej prawdy o przywództwie na hali produkcyjnej. Operatorzy nie wyłączają kurtyn świetlnych potajemnie. Robią to jawnie, podczas gdy przełożeni chodzą po hali z klipbordami, monitorują czasy cyklu i celowo to ignorują.

Wyłączone zabezpieczenie nigdy nie jest ukryte; to praktyka, na którą udzielono aprobaty.

Kiedy przełożony pozwala na "tymczasowe" obejście, by wypchnąć pilne zlecenie za drzwi, wyraźnie sygnalizuje na hali, że bezpieczeństwo jest luksusem zarezerwowanym na wolniejsze okresy. Ta kulturowa degradacja podważa każdą inwestycję w inżynierię mechaniczną. Odpowiedzialność wymaga traktowania obejścia przekaźnika bezpieczeństwa z taką samą powagą dyscyplinarną jak przyjście operatora w stanie nietrzeźwym. Jeśli maszyna nie może działać bezpiecznie, to fizycznie nie może działać w ogóle.

Szkolenie operatorów: nauka logiki systemu, a nie tylko sekwencji przycisków

Ostatnim czynnikiem napędzającym epidemię obchodzenia zabezpieczeń jest niewiedza. Pomyśl o młodych operatorach — tych, którzy instynktownie sięgają do przestrzeni matrycy, aby usunąć zablokowany kołnierz bez przełączenia maszyny w tryb konserwacji z kluczem. Zachowują się tak, ponieważ uczymy ich sekwencji przycisków zamiast logiki systemu. Uczymy, że zielony przycisk opuszcza suwak, a czerwony go zatrzymuje.

Zaniedbujemy nauczanie podstawowej architektury maszyny.

Jeśli operator nie rozumie, że kurtyna świetlna jest połączona z dwustopniowym zaworem bezpieczeństwa o określonym czasie reakcji w milisekundach, postrzega kurtynę jako rodzaj magicznej tarczy. Nie szanuje fizyki z tym związanej. Szkolenie musi usunąć to złudzenie i wyjaśnić obliczenia. Gdy operator w pełni zrozumie, jak maszyna zatrzymuje 150 ton energii kinetycznej — i jak łatwo obejście przekaźnika eliminuje tę zdolność zatrzymania — przestaje próbować przechytrzyć system.

Mapa wdrożenia: od "Uważaj" do "Fizycznie niemożliwe"

Nie możesz zreorganizować norm produkcyjnych ani systemu motywacyjnego dla przełożonych, dopóki najpierw nie zrozumiesz dokładnych fizycznych ograniczeń swoich maszyn. Właściciele zakładów często pytają, jak pogodzić bezpieczeństwo z rentownością bez bankructwa. Brutalna prawda jest taka: rentowność nie załamuje się, ponieważ kurtyna świetlna dodaje trzy sekundy do cyklu; załamuje się, gdy nieodpowiednio zaprojektowany pedał nożny prowadzi do amputacji, która uruchamia poważne dochodzenie, skutkuje zajęciem sprzętu i zatrzymaniem pracy hali na tydzień. Aby zrównać rentowność z bezpieczeństwem, przestajesz traktować bezpieczeństwo jako ciężar behawioralny, a zaczynasz traktować je jako mechaniczną podstawę. Projektujesz normy akordowe wokół zabezpieczenia, a nie odwrotnie. Ale nie możesz tego zrobić, dopóki zabezpieczenie faktycznie nie zostanie zbudowane.

Krok 1: Przeprowadź ocenę zagrożeń na podstawie rzeczywistego ułożenia dłoni, a nie teorii

Jeśli polegasz na instrukcji obsługi maszyny, zakładasz, że operator stoi dokładnie przed prasą, trzymając arkusz za krawędzie, gdy suwak zjeżdża w dół. W praktyce tak nie jest. Pochylają się, krzyżują ramiona, by podtrzymać asymetryczne kołnierze, i instynktownie sięgają do przestrzeni matrycy, by usunąć zacięcia. Musisz obserwować swoją halę produkcyjną, a nie tylko plany techniczne.

Przeanalizuj demografię swojej zmiany. Dane NIOSH pokazują, że młodzi operatorzy płci męskiej mogą poruszać dłońmi z prędkością do 3,6 metra na sekundę — ponad dwa razy szybciej niż standardowe założenie OSHA wynoszące 1,6 metra na sekundę. Jeśli Twoja ocena zagrożeń opiera się na wolnym, teoretycznym operatorze reagującym idealnie na zahaczenie, Twój system bezpieczeństwa jest już przestarzały. Musisz udokumentować dokładnie, gdzie dłonie operatorów faktycznie się znajdują podczas złożonych gięć, zmian narzędzi i usuwania zacięć, oraz zaprojektować fizyczną barierę tak, by zatrzymać najszybszy, najbardziej lekkomyślny możliwy ruch.

Krok 2: Oblicz czas zatrzymania i minimalną bezpieczną odległość przed zakupem jakiegokolwiek urządzenia

Nie możesz kupić systemu ochrony laserowej online, przykręcić go do ramy i uznać maszynę za bezpieczną. Musisz wykonać obliczenia. Każda maszyna ma określony czas zatrzymania, mierzony w precyzyjnych milisekundach, od momentu pojawienia się sygnału zadziałania do chwili, gdy suwak fizycznie się zatrzymuje. To obliczenie musi uwzględniać zużycie części, degradację okładzin hamulcowych i sposób aktywacji.

Historyczne dane OSHA wskazują, że 62% obrażeń na prasach mechanicznych dotyczyło sterowania nożnego, w porównaniu z jedynie 30% związanymi ze sterowaniem ręcznym. Gdy operator trzyma stopę blisko pedału, maszyna cyklicznie działa szybciej, niż refleks ludzki może przerwać. Twój wzór na minimalną bezpieczną odległość musi uwzględniać absolutnie najgorszy czas zatrzymania dla Twojej konkretnej maszyny, włączając tę prędkość dłoni 3,6 metra na sekundę. Jeśli obliczenie wymaga bezpiecznej odległości dwudziestu cali, montujesz zabezpieczenie w odległości dwudziestu jeden. Nie negocjujesz z formułą.

Krok 3: Zintegrowanie sterowania tak, by hamulec nie mógł cyklicznie działać przy błędzie lub obejściu

Instalacja zabezpieczenia to tylko połowa zadania; integracja go z systemem sterowania maszyny to druga połowa. Nawet tam, gdzie obowiązują podstawowe normy bezpieczeństwa, historyczne dane pokazują, że niemal połowa obrażeń na prasach mechanicznych kończy się amputacją. Dzieje się tak, ponieważ zabezpieczenie, które można obejść lub zignorować w trakcie wystąpienia błędu, nie jest prawdziwym zabezpieczeniem — jest jedynie sugestią.

Twoja architektura sterowania musi być okablowana w taki sposób, aby w przypadku awarii kurtyny świetlnej, zablokowania się przekaźnika lub utraty synchronizacji przez podwójny przycisk obsługiwany dwiema dłońmi hamulec fizycznie nie mógł się uruchomić. Obwód bezpieczeństwa musi być połączony szeregowo z elementami sterującymi sprzęgła i hamulca. Jeśli przełożony spróbuje obejść system za pomocą klucza serwisowego, aby przyspieszyć pilne zlecenie, maszyna musi pozostać nieczynna. Fizycznie niemożliwe jest odcięcie palca przez stempel, który się nie porusza.

Krok 4: Wprowadzenie codziennych testów funkcjonalnych w celu potwierdzenia, że zabezpieczenie nadal reaguje na czas

Maszyna, która w piątek była matematycznie bezpieczna, może do poniedziałku rano stać się zagrożeniem. Okładziny hamulcowe mogą się zeszklić, zawory hydrauliczne mogą działać z opóźnieniem, a czas zatrzymania może się wydłużyć. Nie możesz czekać na coroczną inspekcję, aby odkryć, że twój stempel teraz potrzebuje 150 milisekund na zatrzymanie zamiast 60.

Musisz wymagać codziennych testów funkcjonalnych na początku każdej zmiany. Operator powinien użyć skalibrowanego elementu testowego, aby przerwać kurtynę świetlną podczas ruchu stempla, potwierdzając, że maszyna natychmiast się zatrzymuje. Jeśli test nie powiedzie się, maszyna musi zostać odłączona od zasilania. Nie ma wyjątków ani tymczasowych zezwoleń na dokończenie serii. Gdyby samo powiedzenie operatorom "bądźcie ostrożni" było skuteczne, wszyscy pracownicy z dwudziestoletnim stażem w hali wciąż mieliby po dziesięć palców. Testujemy maszynę, ponieważ na ludzką naturę nie można polegać.

Zmiana kultury w warsztacie: przejście od osobistej odpowiedzialności do inżynieryjnej niemożliwości

To punkt, w którym obliczenia przecinają się ze sposobem myślenia. Przez dziesięciolecia bezpieczeństwo było traktowane jako cecha osobista — wskaźnik skupienia, dyscypliny i zaangażowania operatora w przestrzeganie zasad. Jednak dyscyplina nie jest w stanie zatrzymać 150 ton siły hydraulicznej. Gdy eliminujesz zagrożenie z systemu poprzez odpowiednie rozwiązania inżynieryjne, zasadniczo zmieniasz relację między pracownikiem a maszyną.

Przestajesz oczekiwać, że operatorzy będą bezbłędni, a zamiast tego wymagasz, aby maszyny były nieczułe na błędy. Nie zmniejsza to rentowności; zwiększa jej stabilność. Przewidywalne czasy cyklu, brak katastrofalnych przestojów i załoga, która ufa swojemu sprzętowi, konsekwentnie osiągną lepsze wyniki niż hala produkcyjna napędzana strachem i adrenaliną. Nie zarządzasz już zachowaniem — zarządzasz fizyką.
