Wciąż pamiętam ten dźwięk. Nie stały rytm pracy prasy – każda hamownia ma swój rytm – lecz ostry, nieomylny „klik”, gdy narożnik ustępuje.

Stempel był oznaczony jako “hartowana stal”, prosto z skrzyni i wyglądał idealnie — dopóki nie przestał. Właśnie w tym momencie większość operatorów uświadamia sobie, że cena nie mówi całej prawdy.

Ta różnica między tym, co myślałeś, że kupujesz, a tym, co faktycznie dzieje się na hali produkcyjnej, jest dokładnie tym, o czym jest ta sekcja.

Powiązane: Podstawy narzędzi do giętarki krawędziowej
Powiązane: Przewodnik po narzędziach do pras krawędziowych

Mit "Hartowanej Stali": oszczędzasz na początku – czy płacisz w przestojach?

Twardość kontra odporność na pękanie: niezrozumiana miara, która po cichu niszczy Twoje stemple

Kilka lat temu wyszczerbiliśmy stempel D2 podczas gięcia AR400 o grubości 1/4 cala — nic egzotycznego, tylko abrazyjna blacha, wystarczająco „gryząca”, by ukarać drobne błędy. Stempel był twardy. Wyniki na skali Rockwella wyglądały imponująco na papierze. Ale nie był odporny. Nie potrafił pochłonąć nierównomiernego obciążenia, gdy arkusz lekko przesunął się poza środek, więc krawędź pękła zamiast się odkształcić.

Twardość zapobiega zużyciu; odporność na pękanie zapobiega pęknięciom. Warsztaty często zaciemniają to rozróżnienie, bo katalogi też to robią — wrzucając wszystko do jednego worka “hartowana stal”, jakby zawartość węgla i obróbka cieplna nie zmieniały fundamentalnie sposobu, w jaki naprężenie rozchodzi się w narzędziu. W prasie krawędziowej naprężenie nigdy nie jest idealnie równomierne. Występuje mikro-niewyrównanie, zgorzelina walcownicza, zmienność operatora — i właśnie tam kruche narzędzia zawodzą przedwcześnie.

Przelicz to raz: “twardy” stempel $400, który pęka po 20 000 zgięć, kosztuje $0.02 za zgięcie. Stempel $700 wykonany z bardziej odpornego stopu, który wytrzymuje 70 000 zgięć, kosztuje $0.01 za zgięcie — zanim uwzględnisz ryzyko awarii i czas ponownego ustawienia.

Ukryty związek między przedwczesnym zużyciem matrycy a nagłą zmiennością odbicia sprężystego

Kiedyś widziałem operatora, który przez pół zmiany próbował „dogonić” kąty na stali nierdzewnej 11 gauge, przekonany, że przesuwny rygiel się rozjeżdża. Nieprawda. Ramiona wysokowęglowej matrycy V zaokrągliły się na tyle, by zmienić punkt kontaktu z materiałem, i odbicie sprężyste nagle wzrosło.

Zużycie to nie tylko kwestia wyglądu. Gdy krawędzie degradują się nierównomiernie, oś neutralna się przesuwa, a odbicie sprężyste staje się ruchomym celem — szczególnie w przypadku stali wysokowytrzymałych lub nierdzewnych, gdzie tarcie odgrywa dużą rolę. W ten sposób “zużycie narzędzia” po cichu zmienia się w “niestabilność procesu”, mimo że prasa i program pozostają bez zmian.

Oto ukryty koszt na jedno zgięcie: jeśli niestabilne kąty wymuszają jedno dodatkowe uderzenie co pięć części — dodając 10 sekund za każdym razem — tracisz około $0.015 za zgięcie w kosztach robocizny przy typowej stawce warsztatowej. W wielu przypadkach to więcej niż amortyzowany koszt matrycy za zgięcie.

Rzeczywisty koszt narzędzi mierzony jest w przestojach, nie w cenie zakupu

Przestój rzadko pojawia się jako dramatyczna awaria. Wkrada się w postaci drobnych przerw — ponowne sprawdzanie kątów, usuwanie zadziorów kamieniem, wymiana stacji — aż pewnego dnia pęknięcie w matrycy T10 przy gięciu 10-gauge HRPO zmienia rutynową serię produkcyjną w gorączkowe poszukiwanie zapasowego narzędzia.

Zobrazuj trwałość narzędzia w zestawieniu z wolumenem produkcji, a zobaczysz wzorzec: tania hartowana stal działa przy małej liczbie zgięć, potem gwałtownie się pogarsza. Trwalsze, odpowiednio hartowane narzędzia zużywają się wolniej i, co ważniejsze, przewidywalnie — a właśnie takiej wydajności wymaga planowanie produkcji. Spójność zawsze wygrywa z heroizmem.

Jeszcze jedno porównanie: matryca $500, która powoduje dwie godziny przestoju raz na kwartał przy stawce $150 za godzinę, dodaje $1,200 rocznie w utraconej produkcji. To podnosi jej rzeczywisty koszt na jedno zgięcie znacznie powyżej matrycy $900, która zostaje w prasie i działa dalej.

Fizyka awarii narzędzi: co naprawdę zabija Twoje stemple i matryce?

Naprężenie ściskające kontra tarcie abrazyjne: które z nich faktycznie kontroluje żywotność narzędzia?

Wciąż pamiętam ten dźwięk — ostry „klik” w połowie skoku podczas gięcia AR400 o grubości 1/4 cala przy użyciu nowego stempla D2. Był przystosowany do tego nacisku, prawidłowo ustawiony, czysty, bez zderzenia — a mimo to nos wyszczerbił się jak szkło. Nie był to przeciążeniowy nacisk; byliśmy dobrze w granicach możliwości prasy. Winowajcą było tarcie abrazyjne: zgorzelina i węgliki w blasze szlifujące promień stempla przy każdym cyklu, aż krawędź nie mogła już przenieść nierównomiernego obciążenia i w końcu ustąpiła.

Uszkodzenia spowodowane naprężeniem ściskającym wyglądają dramatycznie — pęknięcia, złamania, nagłe katastrofalne zerwania — ale są znacznie rzadsze, niż sugerują katalogi. Większość warsztatów rzadko przekracza granicę plastyczności materiału, chyba że wymuszają bardzo małe promienie gięcia lub używają niedopasowanych matryc V. Natomiast tarcie ścierne jest nieustanne. Każdy ruch przeciąga twarde cząstki po powierzchni narzędzia, stopniowo powiększając promień stempla i podgrzewając warstwę powierzchniową. Gdy ta utwardzona warstwa zostanie wytarta, odporność rdzenia decyduje o tym, czy narzędzie się odkształci, czy wyszczerbi. Dlatego dwa stemple o identycznej twardości mogą ulec awarii na tym samym zadaniu w zupełnie różny sposób.

Policz to raz, a zmieni się sposób, w jaki myślisz o narzędziach: stempel D2 $450, który wyszczerbia się po 15 000 gięciach blachy AR, kosztuje $0.03 za gięcie. Stempel $750 wykonany z bardziej wytrzymałego i odporniejszego na ścieranie stopu, który wytrzymuje 60 000 gięć, kosztuje tylko $0.012 za gięcie — zanim uwzględnisz przestoje spowodowane zatrzymaniem awaryjnym i ponownym zerowaniem. Konkluzja: gdy tarcie jest dominującą siłą w twojej aplikacji, oceny obciążenia ściskającego nie ochronią kruchego narzędzia.

Pomijany mechanizm: zużycie jest spowodowane przez materiał obrabiany, a nie przez narzędzie

Kiedyś obserwowałem operatora, który przez pół zmiany próbował znaleźć przyczynę niezgodnych kątów na stali nierdzewnej 11-gauge, przekonany, że tylne zderzaki się przesuwają. Nie przesuwały się. Arkusz miał zróżnicowaną twardość na powierzchni, a obszary bez zgorzeliny zużywały ramiona matrycy inaczej niż kleiste strefy. Narzędzie nie “zawiodło” — było stopniowo przekształcane przez obrabiany materiał, gięcie po gięciu, aż warunki kontaktu się zmieniły.

Zużycie nie jest właściwością samego stempla. Jest wynikiem interakcji między stalą narzędziową, stanem powierzchni, smarowaniem a wszelkimi zanieczyszczeniami, które wnosi materiał obrabiany — zgorzeliną walcowniczą, tlenkami, osadzonym ziarnem. Pracuj cały dzień na HRPO, a zużycie będzie powolne i równomierne. Przejdź na stal nierdzewną ciętą laserem z naddatkiem, którego nie usunąłeś, a ten osad zamieni się w pastę ścierną. Tak zwykłe “zużycie narzędzia” przeradza się w “niestabilność procesu”, mimo że prasa krawędziowa i program się nie zmieniły.

W tym miejscu wiele warsztatów błędnie odczytuje objawy. Zaokrąglony róg matrycy powodujący niestabilny sprężysty powrót przypisywany jest słabym narzędziom, gdy prawdziwą przyczyną jest ścierny kontakt z obrabianym materiałem przyspieszający zużycie poza zakres, na który przewidziano obróbkę cieplną. Konkluzja: to materiał obrabiany określa wzór zużycia; materiał narzędzia odpowiada tylko za to, jak długo potrafi je przetrwać.

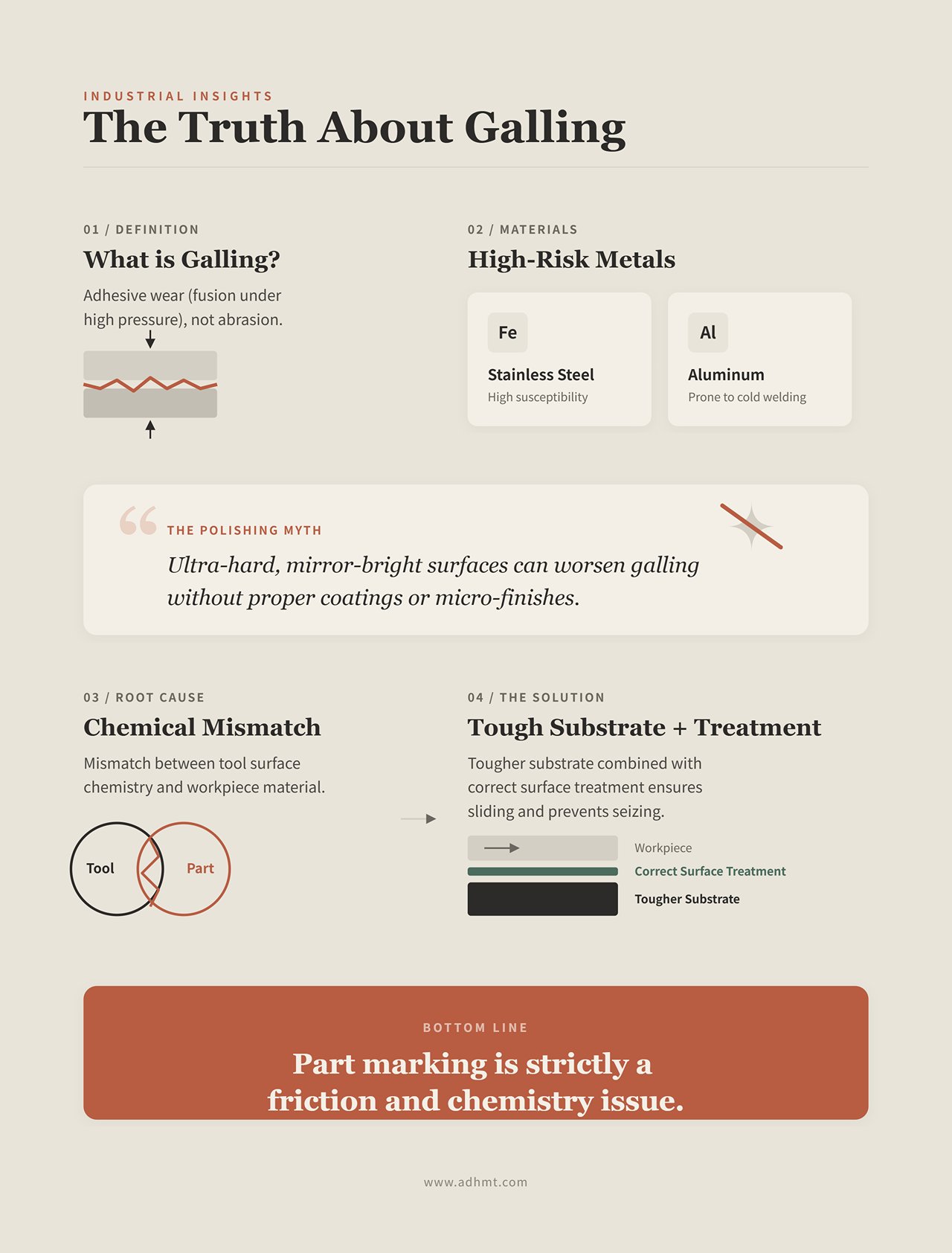

Wykończenie powierzchni, zatarcie i prawdziwa przyczyna śladów na częściach ze stali nierdzewnej i aluminium

Lata temu zniszczyliśmy serię części z nierdzewki 304 o grubości 0.090 cala, używając wypolerowanego, hartowanego stalowego stempla, który powinien był dać idealny rezultat. Powierzchnia była jak lustro, a mimo to w połowie partii części zaczęły wychodzić z zarysowaniami. Nie były to rysy — to transfer materiału. Stal nierdzewna przywarła do stempla, narosła, a potem oderwała się płatami, odciskając wzór na każdej kolejnej części.

Zatarcie to zużycie adhezyjne, a nie ścierne. Aluminium i stale nierdzewne mają tendencję do zespalania się z czystą, utwardzoną stalą, gdy ciśnienie jest wysokie. Ultratwarda powierzchnia bez odpowiedniej powłoki lub mikro-wykończenia może wręcz pogorszyć sytuację, dając materiałowi gładkie podłoże bez możliwości przerwania wiązania. Natomiast nieco miększe, ale bardziej odporne podłoże — połączone z właściwą obróbką powierzchniową — przeciwdziała transferowi materiału i utrzymuje poślizg zamiast zatarcia. Gdy operatorzy widzą ślady, często obwiniają zanieczyszczenia lub słabe polerowanie. Częściej prawdziwym winowajcą jest niedopasowanie chemii powierzchni do materiału obrabianego.

Dlatego ten sam stempel z “hartowanej stali” może bezbłędnie pracować na stali miękkiej przez lata, a potem zniszczyć zlecenie kosmetycznej nierdzewki w jeden dzień. Konkluzja: ślady na częściach to kwestia tarcia i chemii — a niewłaściwe wykończenie powierzchni zawsze przegra tę walkę.

Stal węglowa kontra stal stopowa: gdzie niska i średnia produkcja robi różnicę

Stal narzędziowa węglowa (T8/T10): niedoceniany zawodnik, który wygrywa więcej zleceń, niż przyznają dostawcy

Wciąż pamiętam ten dźwięk — nie huk, tylko suchy klik— gdy stempel T10 pękł podczas ustawiania na stali miękkiej 3/16 cala trawionej i olejowanej. Nie było problemu z tonarzem. Operator lekko przesunął suwak, by wyrównać część, skręcając stempel w uchwycie. To jedno zdanie wyjaśnia stal węglową: ekstremalnie twarda i całkowicie nietolerująca obciążeń bocznych.

Dlaczego więc wciąż zdobywa tyle zleceń? Stale narzędziowe T8 i T10 można hartować powyżej HRC 60 przy stosunkowo niskim koszcie, a przy prostych, czystych gięciach stawiają znacznie większy opór przeciw zużyciu ściernemu, niż sugeruje ich cena. W serii uchwytów z HRPO 10‑gauge, którą śledziliśmy lata temu, matryca T10 $300 wytrzymała około 20 000 gięć, zanim ramiona zaokrągliły się na tyle, że wpłynęły na wynik. Cicha matematyka: około $0.015 za gięcie. Matryca ze stopu $900, której “powinniśmy” używać, nie zwróciłaby się aż do trzykrotności tej ilości — a zlecenie nigdy się do tego nie zbliżyło.

Kompromisem jest grubość przekroju i wrażliwość na obsługę. Stal węglowa twardnieje nierównomiernie w większych przekrojach; powierzchnia staje się jak szkło, podczas gdy rdzeń pozostaje mniej wybaczający. Każde niedopasowanie ma tendencję do objawiania się pęknięciem, a nie stopniowym zużyciem. Wyszczerbiłem stempel T8 na stali A36 1/4 cala tylko z powodu niedbałej regulacji wygięcia belki. Ten sam materiał. Ta sama prasa krawędziowa. Inna stal — całkowicie inny wynik. Sedno sprawy: dla prostych, niskonakładowych gięć stali miękkiej przy zdyscyplinowanych ustawieniach stal narzędziowa węglowa zapewnia najniższy rzeczywisty koszt na jedno gięcie.

Punkt przegięcia 4140/42CrMo: przy jakiej wielkości produkcji stal stopowa naprawdę się opłaca?

Teraz wyobraź sobie, że matryca to nie krótki wkład, lecz pełna 12‑stopowa matryca dolna. Taka masa zmienia zasady gry — i to właśnie moment, w którym stal węglowa może wprowadzić cię w błąd. Kiedyś obserwowałem operatora, który przez pół zmiany próbował nadążyć za niezgodnościami kątów na stali nierdzewnej 11‑gauge, przekonany, że tylne zderzaki się przesuwają. Nie przesuwały się. Matryca T10 rozwinęła miękkie strefy wzdłuż swojej długości z powodu nierównomiernego hartowania, więc zużycie różniło się w zależności od odcinka. Ten sam program. Ta sama prasa krawędziowa. Inne warunki kontaktu przy każdym uderzeniu.

To właśnie tutaj 4140 — sprzedawany międzynarodowo jako 42CrMo — uzasadnia swoją cenę. Nie osiągnie maksymalnej twardości wysokowęglowej stali narzędziowej, ale hartuje się znacznie bardziej równomiernie w grubych przekrojach i oferuje większą udarność rdzenia. Przy średnich seriach produkcyjnych — około 40 000 do 80 000 gięć w stali miękkiej lub w stali nierdzewnej 304 — wzór zużycia staje się przewidywalny w sposób budzący zaufanie. Brak nagłego dryfu kąta. Brak niewyjaśnionych śladów na powierzchni. Ta powtarzalność sprawia, że wyższy koszt początkowy przekłada się na mniejsze przestoje i mniej odpadów.

Nauczyłem się tego w kosztowny sposób — nie przez wyszczerbienie stempla 4140, ale przez nie jego wyszczerbienie, podczas gdy sąsiednia matryca T10 pękła podczas długiej serii gięć blachy gorącowalcowanej grubości 7‑gauge. Nagromadzenie ciepła i drobne błędy podawania wprowadziły naprężenia boczne, których stal węglowa nie mogła tolerować. Tak właśnie “normalne zużycie narzędzia” po cichu przechodzi w “niestabilność procesu”, nawet gdy ustawienia prasy i program pozostają takie same. Narzędzie ze stopu nie trwało wiecznie; po prostu zużywało się bardziej stopniowo i w bardziej widoczny sposób, dając nam czas na reakcję. To prowadzi do niewygodnego pytania: jak rozpoznać moment, w którym stal węglowa przestaje być ekonomicznym wyborem?

Przepaść awarii: jak rozpoznać, że wyrosłeś ze stali węglowej, zanim wykolei serię produkcyjną

Stal węglowa nie zużywa się powoli — spada z urwiska. Działa niezawodnie, aż nagle przestaje. Wczesne oznaki ostrzegawcze to nie widoczne pęknięcia, lecz subtelne zmiany w zachowaniu: stopniowe odchylenia kąta gięcia, powstawanie zadziorów tylko na jednym ramieniu, operatorzy sięgający po podkładki lub polerowanie narzędzi w trakcie serii. Widziałem matrycę T10, która wykonała 18 000 czystych gięć w blasze 10‑gauge HRPO, tylko po to, by pęknąć przy gięciu 18 200 po tym, jak pośpiesznie podany element wprowadził lekkie skręcenie, którego stal nie mogła pochłonąć.

Stale stopowe mają tendencję do sygnalizowania zmęczenia; stale węglowe — do zaskakiwania. Jeśli używasz szerszych matryc, węższych otworów V do stali nierdzewnej albo produkujesz w takich ilościach, że jeden przestój zmiany przewyższa różnicę w cenie między materiałami narzędzi, to już przekroczyłeś punkt krytyczny. Na tym etapie “budżetowe” narzędzie nie tylko się zużywa — niszczy części i mnoży straty. Matematyka szybko się odwraca. Co naturalnie rodzi kolejne pytanie: jeśli stal stopowa to praktyczny środek, to kiedy materiały o ekstremalnej odporności na zużycie, takie jak D2 czy węglik, rzeczywiście mają sens — a kiedy są po prostu kosztownym przerostem formy nad treścią?

Stal narzędziowa D2 kontra węglik wolframu: rozsądna inwestycja premium czy kosztowna przesada?

Kiedy wyjątkowa odporność D2 na zacieranie staje się niezbędna przy pracy z grubą blachą

Pierwszy raz naprawdę doceniłem D2 przy kołnierzach z blachy A36 o grubości 1/2 cala, które rozmazywały każdą matrycę stopową, jaką mieliśmy. Ta sama prasa krawędziowa, to samo obciążenie — całkowicie inny wynik w chwili, gdy przeszliśmy na prawidłowo hartowany stempel i matrycę z D2. Węgliki chromu w D2 nie tylko opierają się ścieraniu; zakłócają zjawisko przyspawania adhezyjnego, które stal miękka ma tendencję tworzyć pod wysokim ciśnieniem, zwłaszcza gdy powierzchnia styku jest duża i poślizg nie do uniknięcia.

Ta przewaga ma znaczenie tylko wtedy, gdy zacieranie jest głównym mechanizmem awarii. W przypadku tych kołnierzy tak właśnie było. Udało się uzyskać około 12 000 gięć, zanim pojawiło się zauważalne powiększenie promienia krawędzi. Policzenie opłacalności ujawnia prostą prawdę: zestaw D2 za około $1 800 rozłożony na 12 000 gięć daje koszt około $0,15 za jedno gięcie — mniej niż koszt złomowania wizualnie uszkodzonych części z każdej palety przy użyciu matrycy stopowej za $900. To, o czym dostawcy nie wspominają, to wada: wyszczerbiłem stempel D2 podczas naprędki wykonanego ustawienia na blasze AR400 o grubości 1/4 cala. Te duże węgliki zapewniają odporność na ścieranie, ale nie tolerują obciążeń bocznych.

Krucha prawda o węgliku: kiedy ekstremalna twardość staje się katastrofalnym obciążeniem

Wciąż pamiętam ten dźwięk — nie huk, tylko suchy klik — gdy stempel z węglika wolframu pękł podczas pracy na blasze gorącowalcowanej 3/8 cala. Bez ostrzeżenia. Jedno uderzenie było perfekcyjne; przy następnym leżał w trzech kawałkach na stole. Wybraliśmy go, ponieważ materiał był ścierny, a “nic nie dorównuje węglikowi pod względem odporności na zużycie” — aż do momentu, gdy lekkie rozosiowanie wprowadziło wstrząs, którego narzędzie po prostu nie mogło pochłonąć.

Twardość węglika jest niezaprzeczalna, ale tak samo jego kruchość. W przeciwieństwie do D2, które ma tendencję do pękania lub wyszczerbiania się i zwykle daje jakąś oznakę przed całkowitą awarią, węglik często pęka bez ostrzeżenia. Widziałem operatorów spędzających pół zmiany na szukaniu przyczyny zmiennych kątów gięcia w stali nierdzewnej 11‑gauge, przekonanych, że to pomiar tylny się rozstraja, tylko po to, by odkryć, że mikropęknięcie zmieniło efektywny promień bez widocznego zużycia. W ten sposób to, co wygląda na normalne zużycie narzędzia, staje się niestabilnością procesu — mimo że prasa i program nigdy się nie zmieniły.

Sedno sprawy: jeśli uderzenia, błędy podawania lub nierówne obciążenia są choćby minimalnym ryzykiem, węglik może zamienić drobny błąd w całkowite zatrzymanie produkcji.

Gdy produkcja wielkoseryjna sprawia, że wymiany narzędzi — nie ich ceny — stają się prawdziwym ograniczeniem

Istnieją sytuacje, w których węglik jest absolutnie właściwym wyborem — i są one nudne w najlepszy możliwy sposób. Cienka stal nierdzewna, aluminium lub materiały pokryte ściernymi powłokami. Miliony uderzeń. Zero wstrząsów. W takich seriach rzeczywistym kosztem nie jest cena początkowa, lecz przestój, gdy trzeba wyjąć matrycę. Gdy węglik pracuje w czystym, stabilnym procesie, trwa praktycznie bez końca — a prasa produkuje części zamiast czekać na wymianę narzędzia.

Ale ta przewaga działa tylko wtedy, gdy proces jest ściśle kontrolowany. W chwili, gdy grubość blachy zaczyna rosnąć lub operatorzy zaczynają zmieniać zlecenia w połowie zmiany, ta sama twardość, która chroni przed zużyciem, zaczyna potęgować każdy błąd w obsłudze. Widziałem węglik pracujący latami przy stali nierdzewnej 304 grubości 14‑gauge — po czym pękający w ciągu tygodnia po przeniesieniu do grubszych, mieszanych materiałów, gdzie bardziej wytrzymały D2 by przetrwał.

Sedno sprawy: węglik ma sens tylko w ultra‑stabilnym, wielkoseryjnym środowisku, w którym ograniczenie liczby wymian narzędzi jest ważniejsze niż odporność na okazjonalne błędy.

Pułapka obróbki cieplnej: dlaczego karty katalogowe narzędzi mogą wprowadzać w błąd

Ten sam materiał, różna trwałość narzędzia: dlaczego obróbka cieplna ma większe znaczenie niż nazwa stopu

Wciąż słyszę ten dźwięk z dnia, gdy ustawiliśmy dwa “identyczne” stemple H13 na giętarce o nacisku 400 ton — ta sama matryca V, ta sama siła, ta sama stal walcowana na gorąco o grubości 3/8 cala. Jeden ledwo przetrwał poniedziałek. Do czwartku po południu wyszczerbił się wzdłuż całego promienia nosa. Drugi stempel, pochodzący od innego dostawcy, lecz oznaczony tym samym gatunkiem H13, pracował przez resztę roku, wykazując jedynie lekkie zużycie po polerowaniu. Ta sama stal. Inna filozofia odpuszczania. I to właśnie szczegół, którego żadna karta techniczna nie wspomniała.

Oto, co naprawdę się działo. Jeden stempel został zoptymalizowany pod kątem twardości powierzchniowej — zahartowany na gorąco i odpuszczony w niskiej temperaturze, by uzyskać imponującą wartość HRC, która dobrze wygląda na papierze. Drugi został odpuszczony w wyższej temperaturze, poświęcając kilka stopni twardości, aby zachować twardszy rdzeń zdolny do pochłaniania obciążeń bocznych i mikrouderzeń występujących w rzeczywistej produkcji.

Na giętarce te drobne uderzenia są stałe: lekkie błędy podania blachy, jej zwichrowanie, operatorzy korygujący kąty “na wyczucie”. Jeśli rdzeń nie potrafi się ugiąć, powierzchnia nie zużyje się stopniowo — lecz pęknie. Właśnie tak tłumaczysz, dlaczego „narzędzie premium” zawiodło szybciej niż takie, które wyglądało mniej imponująco, oraz dlaczego sama nazwa stopu nigdy nie wystarczyła, by zagwarantować wydajność.

Zrób raz spokojne obliczenia, a nigdy ich nie zapomnisz. Liczby są hipotetyczne, ale realistyczne: stempel $1 400, który wyszczerbia się po 2 000 gięciach, kosztuje około $0,70 za gięcie. Stempel $1 600, który wytrzymuje 10 000 gięć, obniża koszt do $0,16 za gięcie — mimo że oba oznaczone są jako H13 na fakturze. Decyzja zakupowa bazowała na rodzaju stopu; rzeczywisty wynik został określony w piecu do obróbki cieplnej. Jeśli więc sama twardość może wprowadzać w błąd, co tak naprawdę powinieneś oceniać?

Wytrzymałość rdzenia kontra twardość powierzchniowa: który parametr naprawdę decyduje o trwałości w długim okresie?

Raz widziałem operatora, który pół zmiany spędził, poprawiając kąty na stali nierdzewnej o grubości 11 ga, przekonany, że tylne pozycjonowanie przemieszcza się. Nie przemieszczało się. Nos stempla mikropękł po złym uderzeniu, subtelnie zmieniając efektywny promień i powodując błędne kąty. Stempel był twardy — zbyt twardy. Zależało nam na powierzchni jak ze szkła i zapomnieliśmy, że musi jeszcze wytrzymać uderzenia. Tydzień wcześniej wyszczerbiłem stempel D2 na stali AR400 o grubości 1/4 cala w dokładnie taki sam sposób: idealna twardość powierzchni, zero odporności w głębi.

Twardość powierzchni odpowiada za zużycie. Wytrzymałość rdzenia decyduje o przetrwaniu. W zastosowaniach na giętarce przetrwanie jest priorytetem. Odrobinę miększa powierzchnia, która zużywa się w przewidywalny sposób, daje sygnały ostrzegawcze — odchylenia kątów, ślady polerowania, stopniowe powiększanie promienia. Kruche narzędzie nie daje żadnego ostrzeżenia. Gdy zawiedzie, często niszczy razem z sobą gotowe elementy. Tak zwykłe “zużycie narzędzia” przeradza się w “niestabilność procesu”, mimo że sama giętarka i program pozostają bez zmian. Imponujące wartości twardości dobrze wyglądają na papierze, lecz bez wystarczającej wytrzymałości pod spodem tylko zmieniają sposób awarii — z powolnego zużycia na nagłe wyszczerbienie.

Sedno sprawy: jeśli rdzeń nie potrafi wchłaniać uderzeń, żaden poziom twardości powierzchniowej nie zapobiegnie przedwczesnej — i kosztownej — awarii.

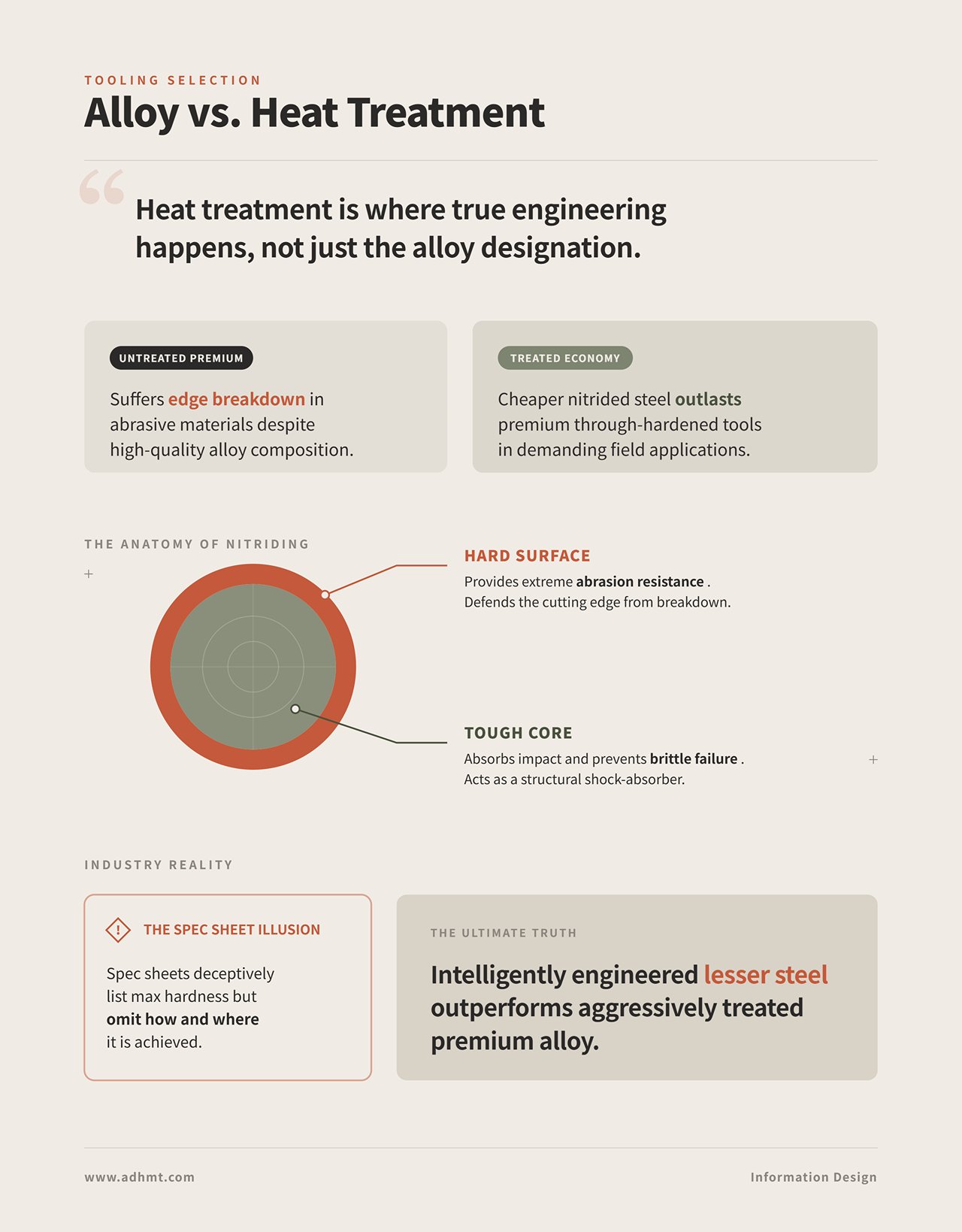

Czy tańszy materiał bazowy z azotowaniem może przewyższyć drogie, nieobrobione stalowe narzędzie?

Wyobraź sobie średnioseryjną produkcję z materiałem ściernym — na przykład stal walcowaną na gorąco, trawioną i natłuszczoną, o grubości 10 ga, z warstwą zgorzeliny, której nigdy nie da się całkowicie usunąć. Widziałem warsztaty, które rzucały na ten problem nieobrobione D2 i wciąż walczyły z pękaniem krawędzi, po czym odrzucały pomysł użycia tańszej stali stopowej z azotowaniem. Tymczasem azotowanie utwardza tylko powierzchnię, pozostawiając rdzeń twardy — dokładnie to, czego wymaga takie zastosowanie. Osobiście widziałem, jak azotowany stempel z 4140 przetrwał dłużej niż drogie, jednolicie hartowane narzędzie na materiale ze zgorzeliną, ponieważ jego powierzchnia opierała się ścieraniu, a rdzeń amortyzował obciążenie.

To właśnie tu karty materiałowe są najbardziej mylące. Podają materiał bazowy i maksymalną twardość, lecz rzadko tłumaczą, jak ta twardość została osiągnięta — albo gdzie faktycznie się znajduje. Drogi stop potraktowany zbyt agresywnie podczas obróbki cieplnej może być mniej odporny niż tzw. “mniej szlachetna” stal zaprojektowana inteligentnie pod rzeczywisty tryb awarii. Oznaczenie stopu wydaje się jednoznaczne; obróbka cieplna to miejsce, w którym dzieje się prawdziwa inżynieria. Jeśli tak jest, jak przebić się przez deklaracje dostawców i wybrać właściwą kombinację dla swojej produkcji — nie tylko według ich katalogu?

Macierz doboru materiałów narzędziowych: dopasuj swoją specyfikację do zadania

Trzy zmienne, które zawężają wybór w każdej hali do dwóch realistycznych opcji

Jeśli chcesz praktycznie określić parametry obróbki cieplnej, nie udając metalurga, zacznij od uszeregowania trzech czynników: jak ścierny jest obrabiany materiał, ile gięć przewidujesz przed wymianą narzędzi oraz ile nieplanowanych przestojów możesz zaakceptować. Ścieralność mówi ci, czy twardość powierzchni jest ważniejsza od przyczepności. Liczba gięć wskazuje, czy o żywotności narzędzia zadecyduje zużycie czy uderzenia. Tolerancja na przestoje określa, jaką kruchość możesz zaakceptować. Nauczyłem się tego na własnej skórze — wybierając “hartowaną stal” i wyszczerbiając stempel D2 na stali AR400 o grubości 1/4 cala. Imponująca twardość, zero wybaczenia. Resztę popołudnia spędziłem, złomując elementy i czekając, aż nowy stempel osiągnie właściwą temperaturę.

Zrób spokojne obliczenia. Hipotetyczne, ale całkowicie prawdopodobne: stempel $900 hartowany na wskroś, który zawodzi po 3 000 gięciach, kosztuje $0,30 za gięcie. Stempel $1 100, twardszy w rdzeniu i z obrobioną powierzchnią, który osiąga 9 000 gięć, obniża koszt do $0,12 za gięcie. Na papierze należą do tej samej rodziny stopów. W rzeczywistości te trzy zmienne prowadzą do zupełnie różnych wyników.

Sedno sprawy: jeśli nie potrafisz w jednym zdaniu określić ścieralności, spodziewanej liczby gięć i tolerancji na przestoje, nie jesteś gotów, by dobrać narzędzie — niezależnie od tego, co mówi oferta.

Produkcja z dużym zróżnicowaniem vs. produkcja wielkoseryjna: który materiał wygrywa, gdy wielkość partii ciągle się zmienia?

Środowiska o dużym zróżnicowaniu surowo karzą kruchość, ponieważ każda zmiana ustawienia staje się miniaturowym testem udarności. Raz widziałem operatora, który pół zmiany poprawiał kąty na stali nierdzewnej 11 ga, przekonany, że tylna prowadnica się przesuwa. Prawdziwy problem? Nos stempla zbyt twardy, mikropękający przy ciągłych wymianach narzędzia. W takim otoczeniu wytrzymałość rdzenia konsekwentnie przewyższa maksymalną twardość. Odpowiednio odpuszczony H13 lub 42CrMo z kontrolowaną obróbką cieplną poradzi sobie z chaosem znacznie lepiej niż jakikolwiek węglik.

Produkcja wielkoseryjna odwraca równanie. Gdy proces jest stabilny, głównym wrogiem staje się zużycie, a twardsze powierzchnie zaczynają dawać korzyści. Tu właśnie węglik lub agresywnie hartowana stal narzędziowa uzasadnia swój koszt — przynajmniej do chwili, gdy ktoś wrzuci grubszy materiał i ujawni słabą stronę kruchości. Sprawdź liczby: stempel węglikowy $3 000, wykonujący 60 000 gięć przy koszcie $0,05 za gięcie, przewyższa stalowy stempel $1 200 przy $0,10 za gięcie — ale tylko jeśli nigdy nie zostanie uderzony. Jedno złe uderzenie i te eleganckie wyliczenia się rozsypują.

Sedno sprawy: zmieniające się wielkości partii wpływają nie tylko na planowanie — określają, w jaki tryb awarii tak naprawdę inwestujesz.

Jak przeprowadzić audyt kolejnej wyceny narzędzi i wykryć niezgodne specyfikacje materiałowe

Przestań pytać: “Jaki to stop?” i zacznij pytać: “Gdzie skoncentrowana jest twardość i jak twardy jest rdzeń?” Wiarygodny dostawca powinien być w stanie określić docelową twardość powierzchni, twardość rdzenia i dokładnie wyjaśnić, w jaki sposób osiągają obie wartości. Jeśli nie potrafi, przypomnij sobie, jak pękła mi matryca z lustrzanym połyskiem Cr12MoV podczas znakowania miękkiego aluminium — ponieważ właściwości antyadhezyjne i wykończenie powierzchni zignorowano na rzecz katalogowego standardu. Wycena wyglądała tanio. Poprawki już nie.

Teraz spójrz na to przez pryzmat kosztów. Rozważ ten audyt: Dostawca A oferuje stemple $1,000 z nieudokumentowaną obróbką cieplną, które wytrzymują średnio 4,000 zgięć ($0.25 za zgięcie). Dostawca B wycenia $1,300 z udokumentowanym odpuszczaniem zoptymalizowanym pod kątem wytrzymałości i osiąga średnio 10,000 zgięć ($0.13 za zgięcie). Różnica nie wynika ze stopu — zależy od tego, czy obróbka cieplna jest zgodna z rzeczywistymi warunkami tarcia i obciążeń udarowych.

Sedno sprawy: jeśli dostawca nie potrafi wyjaśnić obróbki cieplnej prostym językiem, uznaj, że jest niezgodna, dopóki nie zostanie udowodnione inaczej.

Jeśli budżet jest napięty: Czy najpierw kompromisujesz w materiale stempla, czy w materiale matrycy?

Więcej pieniędzy straciłem, idąc na kompromis w stemplach niż w matrycach. Stempel pochłania uderzenia, boczne obciążenia i korekty operatora; matryca głównie ulega zużyciu. Gdy budżet był ograniczony i oszczędzaliśmy na stemple, widziałem, jak azotowany 4140 utrzymywał się bez problemu, podczas gdy tani stempel odpryskiwał przy formowaniu blachy 10‑gauge P&O. Odwróć strategię — zachowaj twardy stempel i pozwól matrycy się zużywać — a proces pozostanie stabilny. Właśnie w ten sposób pozornie prosty “zużycie narzędzia” cicho przekształca się w “niestabilność procesu”, mimo że prasa i program się nie zmieniły.

Ostatnie obliczenie. Twardszy stempel $1,200, który wytrzymuje 12,000 zgięć przy $0.10 za zgięcie, w parze z bardziej ekonomiczną matrycą $700, zużywającą się po 6,000 zgięć ($0.12 za zgięcie), nadal przewyższa kruchy stempel $800, który szybko zawodzi i uszkadza części w trakcie pracy. Przewidywalne zużycie jest zawsze tańsze niż nieoczekiwana awaria.

Sedno sprawy: gdy musisz iść na kompromis, w pierwszej kolejności chroń wytrzymałość stempla — a matrycę traktuj jako element eksploatacyjny.
