Ⅰ. Podstawowa logika: Odkrywanie zasadniczych różnic między dwiema filozofiami produkcji

Zanim zagłębimy się w szczegóły techniczne, musimy sprostować powszechne nieporozumienie: gięcie prasą krawędziową i tłoczenie to nie tylko dwa rodzaje urządzeń — reprezentują one dwie zasadniczo odmienne filozofie wytwarzania. To filozoficzne rozbieżności determinują strukturę kosztów produktu, elastyczność projektową oraz zdolność reagowania łańcucha dostaw. Aby głębiej zrozumieć, jak te metody wypadają w nowoczesnej produkcji, zobacz Tłoczenie, wykrawanie i profilowanie na rolkach – wyjaśnienie.

1.1 Przemyślenie podstawowych definicji: Elastyczny rzemieślnik kontra tytan produkcji masowej

Jeśli potraktujemy obróbkę blach jako proces artystyczny, te dwie metody odgrywają radykalnie różne role:

• Prasa krawędziowa (gięcie CNC): “Elastyczny rzemieślnik” seryjnego rzemiosła
  Istota prasy krawędziowej polega na wykorzystaniu uniwersalnych narzędzi do wykonywania sekwencyjnego gięcia liniowego. Niczym wprawny artysta origami, kształtuje płaską blachę w trójwymiarową strukturę, dodając jedno zagięcie po drugim.
  • Zasada fizyczna: Lokalne liniowe odkształcenie plastyczne. Większość blachy pozostaje nienaruszona, podczas gdy uplastycznienie zachodzi jedynie wzdłuż linii kontaktu między stemplem a matrycą.
  • Cechy kluczowe: Wyjątkowa zwinność. Przejście na nowy produkt zazwyczaj wymaga jedynie zmiany programu i szybkiej regulacji zderzaka tylnego — bez kosztownej wymiany oprzyrządowania.

System prasa krawędziowa może realizować częściowe gięcie i odkształcanie materiału, co stosuje się do prostych arkuszy lub elementów ciętych. Dzięki prostej obsłudze można uzyskać idealny kształt gięcia. Kosztuje to niewiele i jest bardzo wygodne przy prostych oraz pojedynczych częściach. Aby lepiej zrozumieć, jak ta maszyna działa i jakie ma zastosowania, możesz zapoznać się z Pras krawędziowych CNC modele, które zapewniają zaawansowaną precyzję i automatyzację. Aby lepiej zrozumieć, jak ta maszyna działa i jakie ma zastosowania, możesz zapoznać się z przewodnikiem na temat Prasa krawędziowa czy „Press Break”: Zastosowania i metody.

• Tłoczenie: “Tytan masowej produkcji” w zintegrowanym formowaniu
  Tłoczenie opiera się na dedykowanych twardych narzędziach oraz na zintegrowanym procesie plastycznego odkształcania . Przy użyciu dziesiątek, a nawet tysięcy ton siły, prasa powoduje przepływ i ścinanie metalu w szczelnie zamkniętej wnęce matrycy.
  • Zasada fizyczna: Jednoczesny globalny przepływ. Pod wpływem złożonych pól naprężeń rozciągających, ściskających i ścinających, metal natychmiast przybiera kształt, dokładnie zablokowany przez sztywną geometrię matrycy.
  • Cechy kluczowe: Ultimate spójność. Po dostrojeniu matrycy różnica między pierwszym a milionowym elementem jest niemal niezauważalna.

Kluczowy kontrast fizyczny: Gięcie to proces przyrostowy krok po kroku , w którym błędy mogą się kumulować; tłoczenie to proces natychmiastowego formowania , w którym dokładność wymiarowa jest gwarantowana przez sztywność matrycy.

1.2 Dlaczego ten wybór może zadecydować o sukcesie lub porażce Twojego projektu

Dla decydentów w produkcji wybór niewłaściwego procesu może być katastrofalny. To nie tylko kwestia kosztu jednostkowego — to strategiczny kompromis między efektywnością kapitałową a zarządzaniem ryzykiem.

• CapEx vs. OpEx: podstawowa dźwignia ekonomiczna To jest podstawowa logika biznesowa oddzielająca te dwa podejścia.
  • Tłoczenie opiera się na wstępnie załadowana modelu inwestycyjnym. Wymaga wysokich kosztów NRE (non-recurring engineering – jednorazowych kosztów inżynieryjnych) — tłoczniki postępowe mogą kosztować dziesiątki, a nawet setki tysięcy dolarów. W istocie, płacisz z góry za przyszły niski koszt jednostkowy.
  • Gięcie prasą opiera się na modelu „płać w miarę użytkowania”. Wymaga minimalnych nakładów kapitałowych (bardzo niskie CapEx), ale każde gięcie pochłania więcej pracy i czasu maszynowego (wyższe OpEx).

• Dostosowanie do cyklu życia produktu Każdy produkt przechodzi przez różne etapy, a wybór procesu musi pozostawać z nimi w zgodzie:
  • Prototyp i rozruch produkcji: Na tym etapie projekty są płynne, a zapotrzebowanie zmienne. Gięcie na prasie jest jedyną realną opcją — umożliwia wprowadzanie zmian projektowych z dnia na dzień bez konieczności złomowania drogiego tłocznika. Możesz rozważyć elastyczne rozwiązania, takie jak Giętarka NC aby zoptymalizować produkcję na tym etapie.
  • Dojrzała i skalowana produkcja: Gdy projekt się stabilizuje, a wolumeny gwałtownie rosną, pozostanie przy gięciu na prasie prowadzi do “pułapki skali”— koszty krańcowe przestają spadać, podczas gdy ograniczenia wydajności się mnożą.
• Unikanie strategicznych pułapek W praktyce dwa śmiertelne błędy powtarzają się nieustannie:
  1. Przedwczesne utrwalenie: Pochopne budowanie tłoczników podczas fazy NPI (New Product Introduction – wprowadzania nowego produktu). Gdy opinie z rynku wymuszą zmianę projektu — przesunięcie otworu lub zmianę kąta gięcia — koszty przezbrojenia i przestoje mogą sparaliżować cały harmonogram projektu.
  2. Utrata zysków: Odmowa inwestycji w oprzyrządowanie nawet po przekroczeniu rocznej produkcji 50 000 sztuk. W tym momencie skumulowane wynagrodzenia za ręczne gięcie mogłyby z łatwością sfinansować kilka tłoczników.

Zrozumienie tej podstawowej logiki jest kluczowe, aby podjąć właściwą decyzję: Czy płacisz za elastyczność (prasa krawędziowa), czy inwestujesz w skalowalność (tłoczenie)?

II. Czym jest prasa krawędziowa

Prasa krawędziowa to obrabiarka używana do gięcia blach metalowych. Gięcie odbywa się poprzez zaciśnięcie obrabianego elementu pomiędzy dopasowanym górnym stemplem a dolną matrycą. Proces gięcia obejmuje dwie ramy w kształcie litery C, które stanowią boki prasy krawędziowej i mogą być połączone z dolnym stołem roboczym oraz górną ruchomą belką. Dolne matryce są zamontowane na stole roboczym, a górne stemple na górnej belce. Aby uzyskać szczegółowy przegląd dostępnych modeli i specyfikacji, możesz sprawdzić katalogu.

Prasa krawędziowa występuje w dwóch głównych typach: hydraulicznej i elektronicznej. Hydrauliczna prasa krawędziowa wykorzystuje siłę gięcia wytwarzaną przez cylindry i pompy hydrauliczne. Jest napędzana mechanizmem, który umożliwia niezawodne gięcie metalu. Elektroniczna prasa krawędziowa wykorzystuje silniki serwo oraz zaawansowane cyfrowe urządzenia sterujące. Umożliwia programowanie sekwencji gięcia i osiąganie większej dokładności.

Proces

1. Przygotowanie: Arkusz metalu, zwykle wykonany z materiałów takich jak stal, aluminium lub stal nierdzewna, jest przygotowywany do procesu gięcia.
2. Ustawienie: Arkusz metalu jest umieszczany pomiędzy stemplem (górnym elementem) a matrycą (dolnym elementem) maszyny prasy krawędziowej.
3. Zaciskanie: Maszyna mocno zaciska arkusz metalu pomiędzy stemplem a matrycą, aby zapewnić stabilność podczas procesu formowania.
4. Gięcie: Maszyna prasy krawędziowej wywiera siłę poprzez stempel, zginając arkusz metalu zgodnie z kształtem matrycy.
5. Zwolnienie: Po osiągnięciu pożądanego zagięcia maszyna zwalnia siłę zaciskania, a uformowany arkusz metalu zostaje usunięty.

Zalety

• Wysoka wydajność: prasa krawędziowa może skrócić czas operacyjny pracowników i zwiększyć efektywność pracy. Dzięki wyższemu poziomowi automatyzacji maszyny, do masowej produkcji gięcia potrzebne są jedynie proste regulacje i monitoring.
• Wysoka dokładność: prasa krawędziowa może osiągnąć operację gięcia o wysokiej precyzji, znacznie poprawiając jakość pracy prasy. Charakteryzuje się dużą prędkością i wysoką dokładnością pozycjonowania podczas ruchu, co umożliwia bezwysiłkowe gięcie.
• Wysoki poziom automatyzacji: prasa krawędziowa charakteryzuje się wysokim stopniem automatyzacji, co pozwala na wykonanie kluczowej operacji, zmniejszając tym samym obciążenie robocze pracowników. Ponadto maszyna może wykonywać automatyczne rozdzielanie materiału, pozycjonowanie, podawanie, mocowanie, gięcie, precyzyjną regulację, odbiór materiału, czyszczenie itp., realizując współpracę człowieka z maszyną.
• Wysoka stabilność: prasa krawędziowa może realizować proces gięcia zgodnie z rygorystycznymi procedurami. Wiele problemów powstaje podczas produkcji z powodu niewłaściwej obsługi i innych przyczyn, takich jak deformacje czy odchylenia kąta gięcia. Duża prasa krawędziowa może szybko rozwiązać te problemy.

Wady

• Wysoki koszt: w porównaniu z tradycyjną obsługą ręczną i zwykłym sprzętem mechanicznym, prasa krawędziowa jest kosztowna.
• Zaawansowana technologia: obsługa prasy krawędziowej CNC wymaga wysoko wykwalifikowanych specjalistów. Jeśli firma nie jest w stanie zatrudnić odpowiednich pracowników, efektywność pracy może nie być w pełni osiągnięta.
• Trudna naprawa: ze względu na złożoną konstrukcję prasy krawędziowej, naprawa i konserwacja maszyny są stosunkowo trudne. Jeśli komponenty wymagają naprawy, musi się nimi zająć wysoko wykwalifikowany technik. W przeciwnym razie urządzenie nie będzie działać prawidłowo. Jeśli potrzebujesz profesjonalnego wsparcia lub wskazówek dotyczących konserwacji, możesz skontaktuj się z nami.

Rodzaje gięcia na prasie krawędziowej

• Gięcie powietrzne: Ta metoda polega na częściowym kontakcie między arkuszem metalu a matrycą, co pozwala na elastyczne dostosowanie kąta gięcia.
• Gięcie dolne: Stempel całkowicie wchodzi w matrycę, tworząc precyzyjny kąt gięcia.
• Wyciskanie (Coining): Ta technika wykorzystuje dużą siłę do nadania metalowi dokładnego kąta stempla i matrycy, co często skutkuje pocienieniem metalu.

Prasa krawędziowa jest szeroko stosowana w wielu gałęziach przemysłu. Branża motoryzacyjna wykorzystuje ją do formowania elementów nadwozia i podwozia. Produkcja urządzeń elektrycznych korzysta z niej do gięcia metalowych szaf sterowniczych. Prasa krawędziowa znajduje również zastosowanie w branżach HVAC, elektronicznej i lotniczej do kształtowania kanałów wentylacyjnych, obudów i elementów konstrukcyjnych. Jej elastyczność sprawia, że jest wszechstronnym rozwiązaniem w obróbce metalu. Więcej o jej przemysłowej wszechstronności możesz dowiedzieć się poprzez Pras krawędziowych CNC sekcję produktów.

III. Czym jest tłoczenie

Tłoczenie to kluczowy proces w obróbce metali, który polega na formowaniu części metalowych poprzez ich dociskanie lub "tłoczenie" między górną a dolną matrycą. Obejmuje to szybki proces formowania metalu, wykorzystujący prasę, czyli maszynę wyposażoną w matryce do wykonywania operacji przebijania.

Proces

1. Ustawienie: Blacha metalowa jest umieszczana w zestawie matryc zamontowanym na maszynie do tłoczenia, który obejmuje zarówno górne, jak i dolne narzędzia niezbędne do uzyskania pożądanego kształtu.
2. Operacja: Maszyna do tłoczenia wywiera siłę na blachę za pomocą górnej matrycy, kształtując metal zgodnie z dolną matrycą. Operacje takie jak przebijanie, wykrawanie i formowanie są powszechne w tym procesie.
3. Zastosowania: Tłoczenie jest stosowane do produkcji elementów o złożonych kształtach, takich jak otwory i wytłoczenia, które są trudne do uzyskania innymi metodami. Jest szeroko stosowane w przemyśle elektronicznym, medycznym i motoryzacyjnym do produkcji o wysokiej precyzji i dużej skali.

Rodzaje pras

• Prasa mechaniczna: umożliwia tłoczenie postępowe i wykorzystuje mechaniczne koło zamachowe do magazynowania energii oraz przekształcania jej w siłę uderzenia, która następnie jest przekazywana do matrycy.
• Prasa hydrauliczna: wykorzystuje oleje hydrauliczne oraz szereg cylindrów hydraulicznych do wytwarzania siły nacisku.
• Prasa serwo: ta nowatorska maszyna używa silników serwo do napędzania stempla. Łączy zalety prasy mechanicznej i hydraulicznej, oferując prędkość i kontrolę.

Zalety

• Krótki czas cyklu: proces tłoczenia zazwyczaj może zakończyć produkcję części, co poprawia wydajność pracy.
• Wytwarzanie złożonych części: tłoczenie metalu może produkować trudne elementy z wysoką kontrolą kształtu, spełniając tym samym różne wymagania.
• Brak potrzeby wykwalifikowanych operatorów: w porównaniu z innymi metodami produkcji, tłoczenie metalu charakteryzuje się wysokim stopniem automatyzacji, dzięki czemu nie wymaga wysoko wykwalifikowanych operatorów, co obniża koszty pracy.

Wady

• Nie można produkować długich elementów: tłoczenie metalu nie może wytwarzać elementów o dużej długości, ponieważ proces jest podatny na odkształcenia zwrotne, co może pozostawiać ślady narzędzi na obrabianym przedmiocie.
• Wzrost kosztu matryc: gdy wymagane są różne długości tego samego profilu, a każdy rozmiar wymaga innej matrycy tłoczącej, koszt wytworzenia matrycy wzrośnie.
• Trudność w zmianie wzorów tłoczenia: po ustawieniu trybu tłoczenia przez narzędzie tłoczące trudno jest go elastycznie zmienić, co może ograniczać różnorodność produkcji.
• Wysoki koszt dla długich elementów: narzędzia do produkcji długich części mogą być drogie. W związku z tym cena wzrośnie.

Jeśli chodzi o zastosowanie, tłoczenie jest obecne w wielu branżach. Przemysł motoryzacyjny w dużym stopniu polega na nim przy produkcji dużych ilości jednolitych części, takich jak błotniki, maski czy inne panele. Producenci elektroniki wykorzystują tłoczenie do tworzenia złożonych elementów w urządzeniach. Nawet w codziennych produktach, od narzędzi warsztatowych po metalowe klipsy, można dostrzec ślady procesu tłoczenia.

IV. Kluczowe różnice: giętarka do blach vs tłoczenie

W dziedzinie obróbki metali giętarka krawędziowa i tłoczenie mają swoje własne cechy. Oto główne różnice między nimi:

Wielkość produkcji

Giętarka krawędziowa: jest specjalnie zaprojektowana do zadań o niskiej lub średniej produkcji. Jeśli chodzi o mechanizm i dokładność, jaką zapewnia, giętarka krawędziowa jest zazwyczaj wybierana do konkretnych zadań, w których każda część ma swoje charakterystyczne wymagania. Może być również stosowana na małą skalę.

Tłoczenie: ten proces jest najlepszym odniesieniem dla wysokiej produkcji. Jego zdolność do szybkiego wytwarzania dużych ilości identycznych części sprawia, że jest idealnym wyborem do produkcji masowej.

Precyzja

Prasa krawędziowa: jedną z oczywistych cech giętarki krawędziowej jest jej wysoka precyzja. Może dokładnie wyginać i zapewniać, że każdy element jest wykonany perfekcyjnie. Ta precyzja jest kluczowa dla zadania, ponieważ nawet niewielkie odchylenie może spowodować problemy funkcjonalne lub estetyczne.

Tłoczenie: chociaż samo tłoczenie blach jest precyzyjne, zwłaszcza przy wytwarzaniu jednolitych części, nie może dorównać giętarce krawędziowej przy zadaniach wymagających takiego samego poziomu szczegółowości.

Prędkość

Prasa krawędziowa: prędkość giętarki krawędziowej jest stosunkowo niska ze względu na jej nacisk na precyzję i zastosowanie w produkcji mało- lub średnioseryjnej.

Tłoczenie: tłoczenie wyróżnia się prędkością. Jego proces szybkiego formowania blach oraz zdolność do produkcji na dużą skalę sprawiają, że prędkość jest znacznie większa, zwłaszcza przy masowej produkcji.

Koszt

Prasa krawędziowa: każdy element wytworzony za pomocą giętarki krawędziowej może być drogi, szczególnie przy konkretnych zastosowaniach i małej skali.

Tłoczenie: dzięki swojej wydajności i prędkości, tłoczenie prowadzi do niższego kosztu jednostkowego elementu przy produkcji masowej. Początkowe koszty narzędzi mogą być wysokie, ale koszty jednostkowe znacząco spadają przy produkcji masowej.

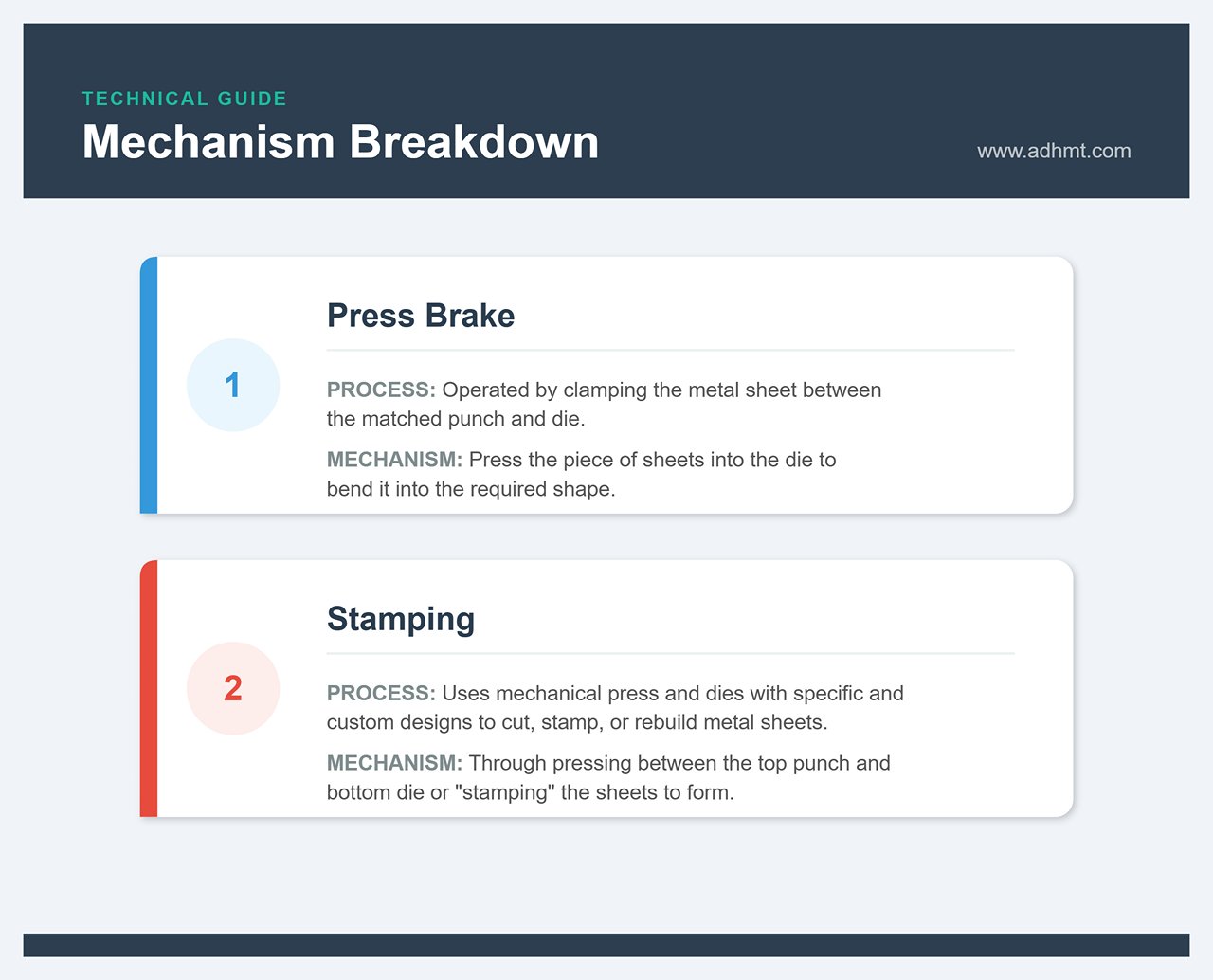

Mechanizm

Giętarka krawędziowa: działa poprzez zaciskanie arkusza metalu pomiędzy dopasowanym stemplem a matrycą. Następnie arkusz jest dociskany do matrycy, aby wygiąć go w wymagany kształt.

Tłoczenie: tłoczenie wykorzystuje prasę mechaniczną i matryce o określonych i niestandardowych kształtach do cięcia, tłoczenia lub formowania blach metalu. Poprzez nacisk między górnym stemplem a dolną matrycą lub “tłoczenie” arkuszy uzyskuje się pożądany kształt.

Elastyczność i zdolność adaptacji

Gięcie na prasie krawędziowej: oferuje wysoką elastyczność, umożliwiając szybkie dostosowanie do różnych projektów części i wymagań produkcyjnych. Jest to szczególnie korzystne przy zamówieniach indywidualnych, produkcji małoseryjnej oraz projektach wymagających częstych zmian.

Tłoczenie: jest mniej elastyczne ze względu na konieczność stosowania specjalnych matryc, ale bardzo wydajne w produkcji dużych ilości identycznych części. Dla producentów o stabilnych, wysokich wymaganiach produkcyjnych inwestycja początkowa w matryce do tłoczenia jest uzasadniona długoterminowymi oszczędnościami kosztów i efektywnością produkcji.

Wykorzystanie materiału i redukcja odpadów

Gięcie na prasie krawędziowej: znany z optymalizacji wykorzystania materiału, proces gięcia na prasie krawędziowej polega na zaginaniu blachy bez znaczącego usuwania materiału, co zmniejsza ilość odpadów. Dodatkowo możliwość wytwarzania złożonych kształtów przy użyciu standardowych narzędzi zwiększa efektywność wykorzystania materiału.

Tłoczenie: podczas tłoczenia może powstawać więcej odpadów, szczególnie w początkowej fazie ustawiania i wycinania matryc, jednak staranne planowanie i optymalizacja projektu mogą poprawić wykorzystanie materiału. Zaawansowane technologie, takie jak matryce postępowe, mogą minimalizować odpady poprzez wykonywanie wielu operacji na jednym kawałku materiału.

Rozmiar i złożoność części

Gięcie prasą: prasa krawędziowa jest przeznaczona do produkcji części małych i średnich. Choć giętarka może obsługiwać różne rozmiary części, bardzo duże elementy mogą wymagać wielu gięć lub przestawiania, co może zwiększyć złożoność i zmniejszyć wydajność. Doskonale nadaje się do części o prostych lub umiarkowanie złożonych kształtach, takich jak podstawowe gięcia, kołnierze i kanały.

Tłoczenie: jest wszechstronna w obróbce zarówno małych, jak i dużych części. W przypadku większych elementów tłoczenie jest często bardziej wydajne, ponieważ może wytwarzać wiele części jednocześnie przy użyciu dużych zestawów matryc, skracając czas produkcji i koszt jednostkowy. Doskonale sprawdza się w produkcji części o skomplikowanych i złożonych kształtach, w tym elementów takich jak otwory, tłoczenia i szczegółowe kontury.

Integralność materiału

Gięcie prasą: polega na stopniowym zaginaniu arkusza metalu, co pomaga zachować integralność materiału. Proces gięcia może powodować lokalne punkty naprężeń, ale ogólny wpływ na właściwości strukturalne materiału jest minimalny. Metoda ta jest szczególnie korzystna dla materiałów podatnych na pękanie lub wymagających zachowania właściwości mechanicznych w całym procesie.

Tłoczenie: polega na znacznym odkształceniu materiału podczas formowania przez matrycę i stempel. Może to prowadzić do umocnienia odkształceniowego i zmian w mikrostrukturze materiału, co potencjalnie wpływa na jego wytrzymałość i trwałość. Wysokie prędkości uderzenia i nacisk podczas tłoczenia mogą powodować mikropęknięcia i naprężenia szczątkowe, które z czasem mogą osłabić integralność materiału.

Przydatność materiałowa

Prasy krawędziowe: są bardzo skuteczne w gięciu grubszych materiałów i oferują pewien stopień wszechstronności w zakresie różnych typów metali. Regulowane narzędzia w prasach krawędziowych umożliwiają obróbkę materiałów o różnych grubościach.

Tłoczenie: zazwyczaj najlepiej sprawdza się przy cieńszych materiałach i jest częściej stosowane w przypadku metali takich jak stal, aluminium i miedź. Jednak postęp w technologii tłoczenia poszerzył możliwości obróbki szerszego zakresu grubości materiałów.

Tabela porównawcza

Chociaż giętarka krawędziowa i tłoczenie są niezbędne w obróbce metalu, ich różnice w zakresie produkcji, precyzji, prędkości, kosztów i mechanizmu sprawiają, że nadają się do różnych zastosowań. Dla producentów kluczowa jest znajomość tych różnic i podejmowanie rozsądnych decyzji w zależności od wymagań zadania.

Ⅴ. Wielowymiarowe starcie: możliwości techniczne kontra ograniczenia fizyczne

Zanim przeanalizujemy każdy grosz kosztów, musimy zadać bardziej fundamentalne pytanie: czy maszyna jest fizycznie w stanie wyprodukować dany element? Jeśli koszt decyduje o marży zysku, fizyka decyduje o wykonalności. Prasa krawędziowa i prasa tłocząca działają na zupełnie różnych “kodach źródłowych” zachowania metalu, co prowadzi do ogromnych różnic w zakresie swobody geometrycznej, precyzji sterowania i efektywności czasowej.

5.1 Złożoność geometryczna i granice formowania

To ostateczne starcie między “liniowym zginaniem” a “plastycznym przepływem”.”

• “Reguła pudełka” prasy krawędziowej i ograniczenia fizyczne
  Logika prasy krawędziowej jest liniowa, a jej największym ograniczeniem jest często jej własna geometria.
  • Ryzyko kolizji: Podczas próby wykonania głębokich pudełek lub zamkniętych kształtów U wcześniej uformowane kołnierze mogą łatwo zderzyć się ze stemplem, zaciskami lub tylnym ogranicznikiem. Maszyna jest fizycznie ograniczona przez swoją głębokość gardzieli oraz wysokość otwarcia.
  • Ograniczenia topologiczne: Prasa krawędziowa może obsługiwać jedynie płaskie rozwinięcia blach z niekolidującymi liniami gięcia. Nie może formować złożonych konturów, takich jak pokrywy zbiorników paliwa, żebra czy panele z otworami wentylacyjnymi. Każda cecha wymagająca “przepływu” materiału, a nie prostego “zginania”, leży poza jej zakresem.
• “Nieskończony przepływ” i strukturalne wzmocnienie w tłoczeniu
  Tłoczenie to nie tylko gięcie — to redystrybucja materiału.
  • Głębokie tłoczenie: Pod ekstremalnym ciśnieniem tłoczniki mogą rozciągać metal niczym ciasto, przekształcając płaskie arkusze w bezszwowe kubki lub konstrukcje pudełkowe — coś fizycznie niemożliwego do wykonania za pomocą prasy krawędziowej.
  • Cechy kompozytowe: Tłoczniki postępowe mogą w jednym cyklu wykrawać, tłoczyć, naciąć i wytłaczać. Te funkcje znacząco zwiększają sztywność elementu, umożliwiając inżynierom przejście na cieńsze materiały, co skutecznie kompensuje koszty tłocznika.

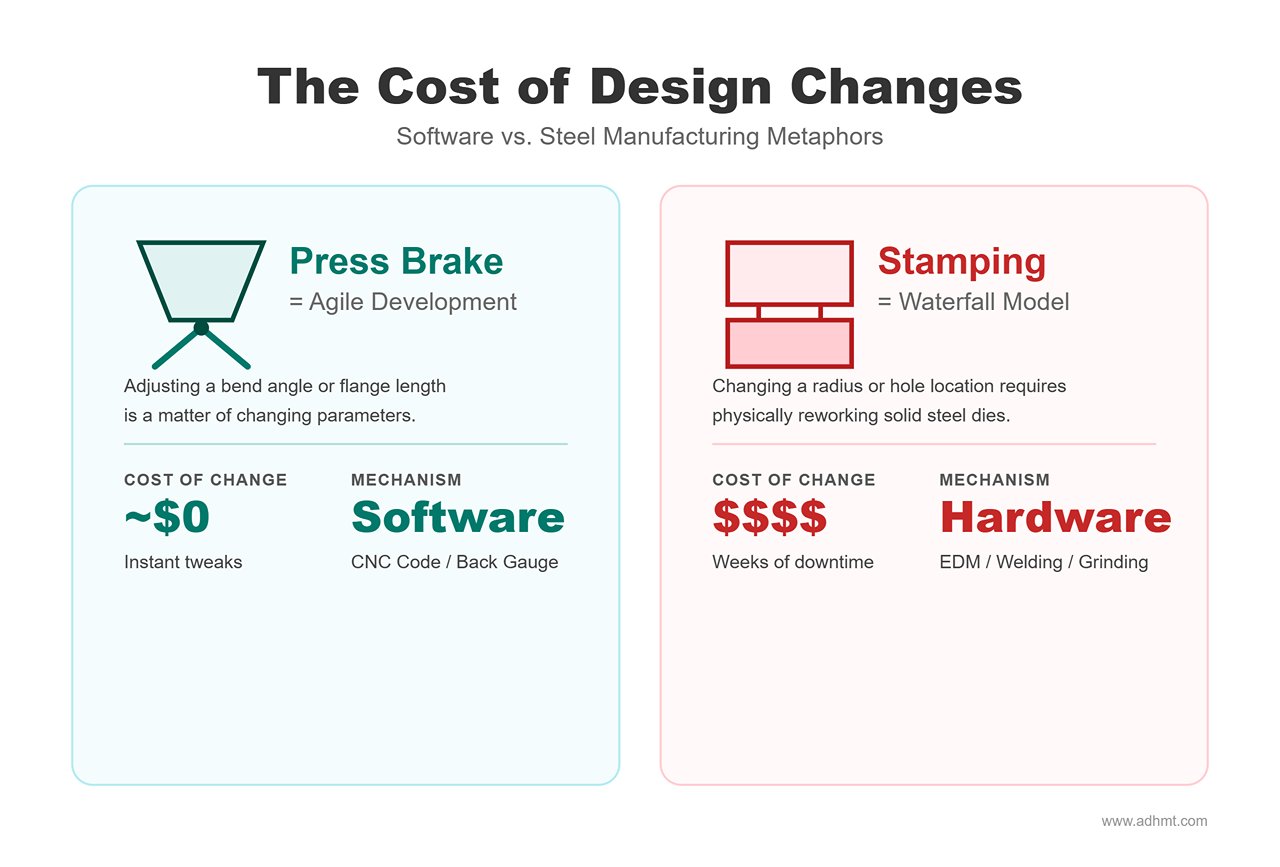

• Koszt zmian projektowych: oprogramowanie kontra stal
  • Prasa krawędziowa = zwinne projektowanie: Dostosowanie kąta gięcia lub długości kołnierza zazwyczaj kosztuje $0. Kilka linii kodu CNC lub szybka korekta pozycjonera i nowa część jest gotowa niemal natychmiast.
  • Tłoczenie = model kaskadowy (sztywny): Zmiana promienia R lub położenia otworu wymaga przeróbki stalowego tłocznika — cięcia drutowego EDM, spawania i ponownego szlifowania. To nie tylko tysiące dolarów kosztów narzędziowych, ale także tygodnie przestojów.

5.2 Kontrola precyzji i wydajność powtarzalności

W produkcji masowej precyzja to nie tylko dokładność — chodzi o powtarzalność.

• Pojedynek CpK: eliminacja czynników ludzkich
  • Sztywna powtarzalność tłoczenia: Tłoczenie to proces z twardym ogranicznikiem. Gdy tłocznik zostanie ustawiony i zatwierdzony w produkcji, jego zdolność procesowa (CpK) zwykle stabilizuje się powyżej 1.33. Niezależnie od tego, czy to pierwszy element, czy milionowy, odchylenia wymiarowe są minimalne i prawie niezależne od umiejętności operatora.
  • Zmienność w tradycyjnym gięciu: Gięcie powietrzne jest bardzo wrażliwe na tolerancję grubości blachy i wahania wytrzymałości na rozciąganie. Nawet niewielka zmiana (±0,05 mm) może spowodować odchylenie kąta o 1–2°. Podparcie ręczne operatora, nacisk pozycjonera — wszystko to wprowadza niepewność ludzką.
• Różne strategie zarządzania sprężystym odkształceniem po gięciu
  • Prasa krawędziowa: Aktywna kompensacja. Nowoczesne, zaawansowane prasy krawędziowe są wyposażone w systemy pomiaru kąta w czasie rzeczywistym, takie jak Lazer Safe (Iris) czy WILA, które monitorują sprężyste odkształcenie podczas gięcia i automatycznie regulują suwak. Dzięki temu odchylenie kątowe pozostaje w granicach ±0,3°— zaawansowany technologicznie sposób na walkę z fizyką.
  • Tłoczenie: Podejście siłowe. Tłoczniki często wykorzystują tłoczenie czy wykańczanie w martwym punkcie prasy, wywierając setki ton nacisku, aby trwale zdeformować sieć krystaliczną metalu i wyeliminować jego pamięć. Alternatywnie, przeginają geometria jest wbudowana, aby przeciwdziałać sprężystemu odkształceniu poprzez kontrolę kształtu.

5.3 Rytm produkcji i efektywność czasowa

To pojedynek między sekundami a milisekundami — ale czas przezbrojenia zmienia równanie.

• Czas cyklu: Absolutny nokaut
  • Prasa krawędziowa: Typowy czas cyklu to 10–30 sekund na jedno gięcie. Część z sześcioma gięciami — plus obracanie i pozycjonowanie — może zająć 2–3 minuty do ukończenia.
  • Tłoczenie: Nawet przy złożonych tłocznikach postępowych prędkości rzędu 30–100 SPM (uderzeń na minutę) są powszechne. Tę samą część można wyprodukować w mniej niż jedną sekundę. Pod względem czystej wydajności tłoczenie całkowicie przewyższa gięcie.
• Czas przezbrojenia: ukryty zabójca wydajności Skupianie się wyłącznie na tempie produkcji przy jednoczesnym ignorowaniu czasu przezbrojenia to powszechny błąd zarządzania.
  • Ciężkie przezbrojenia w tłoczeniu: Nawet przy stosowaniu praktyk SMED (Single-Minute Exchange of Dies), wymiana wielotonowych tłoczników wciąż wymaga użycia suwnicy, ustawienia i regulacji podajników — zazwyczaj od 30 minut do kilku godzin. To sprawia, że tłoczenie słabo nadaje się do małych, częstych serii produkcyjnych.
  • Elastyczność gięcia i rewolucja ATC: Tradycyjne przezbrojenia narzędzi mogą trwać 30 minut, ale nowoczesne systemy z ATC (Automatic Tool Changer)— takie jak zaawansowane maszyny Amada czy Trumpf — potrafią zakończyć przezbrojenie w zaledwie 2–3 minuty z wykorzystaniem robotyki. Dzięki temu produkcja “pięciu części” staje się zarówno ekonomicznie, jak i czasowo opłacalna, redefiniując zasady produkcji małoseryjnej.

Podsumowanie rozdziału: Wybór gięcia oznacza przyjęcie maksymalną elastycznością ale zaakceptowanie kompromisów w zakresie złożoności geometrycznej. Wybór tłoczenia zapewnia maksymalną prędkość i powtarzalność, ale wiąże się z koniecznością ponoszenia wysokich kosztów prób i błędów. Zanim przejdziesz do analizy finansowej, upewnij się, że Twój projekt mieści się w fizycznych ograniczeniach prasy krawędziowej.

Ⅵ. Model ekonomiczny: Struktura kosztów i analiza progu ROI

Gdy wykonalność techniczna zostanie potwierdzona, ostateczna decyzja dotycząca procesu często sprowadza się do modelu finansowego. Wiele projektów upada nie dlatego, że nie można wyprodukować części, lecz dlatego, że wybrano niewłaściwą strukturę kosztów — czyniąc produkt niekonkurencyjnym cenowo. Aby podejmować rozsądne decyzje, musimy wyjść poza podaną “cenę jednostkową” i zbudować Całkowity koszt posiadania (TCO) model, który obejmuje zarówno koszty widoczne, jak i ukryte.

6.1 Dogłębna analiza składu kosztów: starcie między NRE a efektami krańcowymi

Te dwie metody produkcji ucieleśniają odmienne filozofie finansowe: inwestycja z dużym nakładem początkowym w porównaniu z modelu „płać w miarę użytkowania”..

• NRE (Non-Recurring Engineering): bariera kosztu utopionego
  • Tłoczenie: Gra o wysoką stawkę. Złożona tłocznik postępujący zazwyczaj kosztuje $15 000 do $100 000+, w pełni opłacone przed wyprodukowaniem pierwszej części. Jest to koszt utopiony — jeśli zmiany w projekcie sprawią, że tłocznik stanie się bezużyteczny, te pieniądze są stracone na zawsze.
  • Prasa krawędziowa: Bariera wejścia jest minimalna. Standardowe matryce V i stemple są wspólnymi zasobami w większości warsztatów, co oznacza praktycznie brak kosztów specyficznych dla projektu. Nawet narzędzia o niestandardowym promieniu są stosunkowo tanie, zazwyczaj $500–$2 000, z bardzo krótkim czasem realizacji.

• Jednostkowy koszt zmienny: starcie między wykorzystaniem materiału a pracochłonnością
  • Ukryty koszt materiału: Szczegół często pomijany.
    • Gięcie (cięcie laserowe): Dzięki inteligentnemu oprogramowaniu do rozmieszczania elementów części mogą być ciasno ułożone na arkuszu — czasami nawet współdzieląc krawędzie — osiągając 85–90% wykorzystania materiału.
    • Tłoczenie: Tłoczniki postępowe są znane z tego, że “produkują odpady”.” Aby przesunąć taśmę przez tłocznik, musisz zostawić boczne prowadnice i mostki między częściami. To oznacza, że 25–40% zakupionej blachy trafia bezpośrednio na złom. W przypadku drogich materiałów, takich jak miedź czy stal nierdzewna, te straty mogą zniwelować przewagę prędkości tłoczenia.
  • Koszt pracy: Gięcie jest pracochłonne — każde zagięcie wymaga interwencji operatora lub robota. Tłoczenie natomiast jest procesem zautomatyzowanym: prasa wysokiej prędkości może produkować 100 części na minutę, rozkładając koszt pracy na duże wolumeny.

6.2 Model obliczania punktu rentowności

Nie ufaj ślepo podręcznikowej zasadzie mówiącej o “5 000 sztukach”. Aby znaleźć prawdziwy “złoty punkt przejścia”, trzeba wstawić rzeczywiste dane do konkretnego wzoru:

Na podstawie doświadczeń z praktyki, zakres decyzyjny można podzielić na cztery poziomy:

1. Prototypy i małe serie (1–500 szt./rok): bezdyskusyjna domena maszyn do gięcia.
   W tym zakresie, nawet jeśli każda gięta część kosztuje $5 więcej, całkowity koszt pozostaje znacznie niższy niż koszt oprzyrządowania do tłoczenia. Celem jest tutaj szybka weryfikacja i niskie ryzyko.
2. “Dolina śmierci” / Strefa szarości (500–5 000 szt./rok): najbardziej zdradliwy zakres.
   To tutaj najczęściej popełnia się błędy.

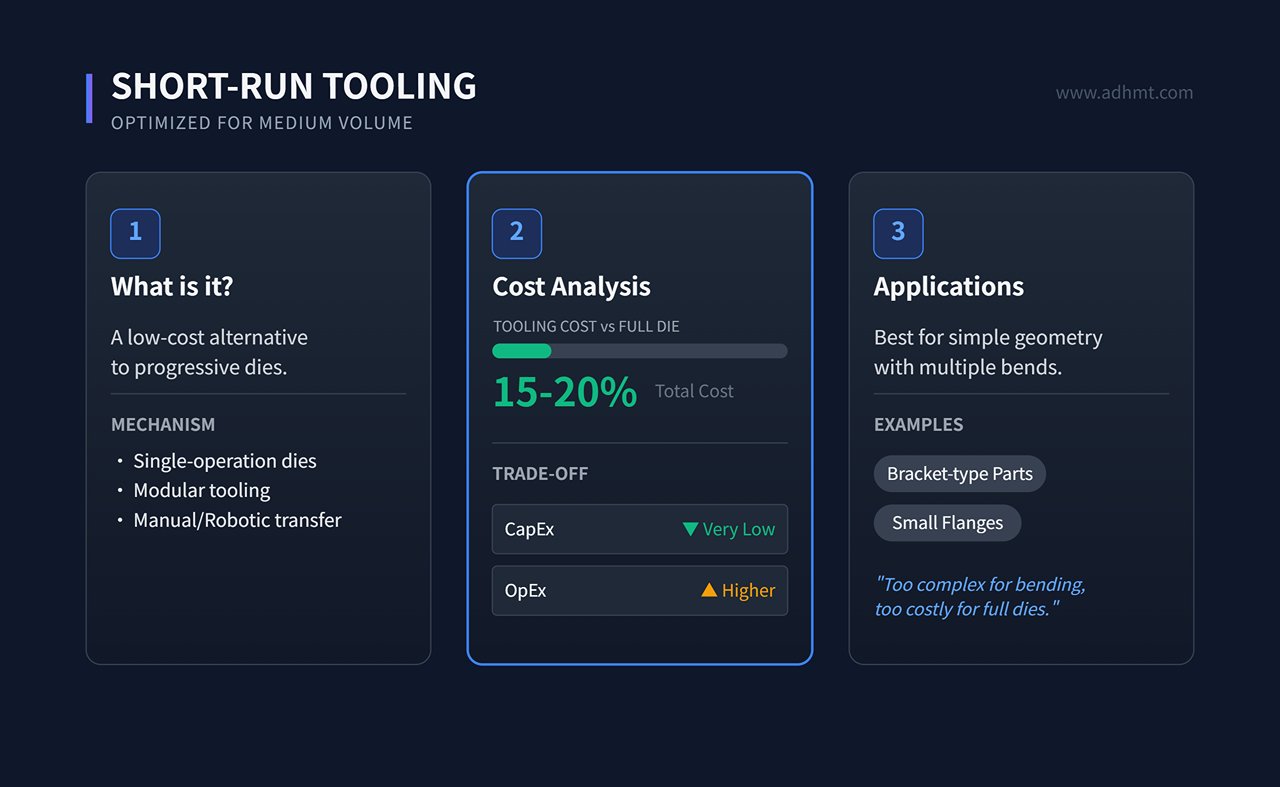

• Strategia A: Jeśli geometria części jest prosta (np. wspornik w kształcie litery L), to tłocznik krótkoseryjny (Stage Tooling) jest optymalnym wyborem. Te tłoczniki opierają się na ręcznym podawaniu zamiast automatycznego przesuwu taśmy, kosztując jedynie około 20% ceny tłocznika postępowego, przy jednoczesnym osiąganiu niemal takiej samej ceny jednostkowej.
• Strategia B: Jeśli struktura części jest złożona (na przykład duża obudowa), kontynuowanie gięcia lub użycie automatycznego centrum gięcia jest zazwyczaj bardziej ekonomiczne.

1. Średnie do wysokich wolumenów (5 000–20 000 szt./rok): pole bitwy hybrydowej.
   Rozważ NCT (wieżyczkowa prasa wykrawająca) + gięcie, lub laserowe wykrawanie z kręgu. Ta druga metoda wykorzystuje bezpośrednio materiał z kręgu, ograniczając odpady materiałowe i eliminując potrzebę stosowania wykrojników — skuteczna alternatywa wobec tradycyjnego tłoczenia.
2. Produkcja masowa (>20 000 szt./rok): Era dominacji twardych narzędzi.
   Na tym poziomie dziesiątki tysięcy dolarów kosztów oprzyrządowania rozkładają się na ogromne ilości — często mniej niż 0,01 USD na część. Spójność i ultraniska cena jednostkowa tłoczenia tworzą nie do pokonania przewagę konkurencyjną.

6.3 Ukryte koszty: lista ostrzegawcza

Poza BOM (Bill of Materials – zestawieniem materiałów), trzy “drapieżniki zysku” po cichu zjadają twoje marże:

1. Przepływ gotówki i koszt utrzymania zapasów: Dostawcy tłoczeń zazwyczaj narzucają MOQ (Minimalną Ilość Zamówienia)— na przykład 5 000 sztuk na serię, aby zrekompensować czas przezbrojenia. Oznacza to konieczność przedpłaty za cały materiał i magazynowania go przez miesiące. Dla porównania, gięcie wspiera JIT (Just-In-Time) produkcję na żądanie — zamów dziś 100 sztuk, odbierz jutro — utrzymując zdrowy przepływ gotówki.
2. Koszty operacji wtórnych: To jest nieoczekiwana zaleta tłoczenia. Matryce tłoczące mogą integrować gwintowanie w matrycy oraz automatyczne wstawianie elementów złącznych systemy, dostarczając gotowe części prosto z prasy. Części gięte natomiast zwykle wymagają ręcznej obróbki po procesie — wiercenia, gwintowania lub nitowania — gdzie koszty pracy mogą nawet przewyższyć samą operację gięcia.
3. Konserwacja cyklu życia narzędzia: Matryce tłoczące nie są jednorazową inwestycją. Zużycie krawędzi i zmęczenie sprężyn wymagają regularnej obsługi. Roczna konserwacja i magazynowanie zazwyczaj kosztują 10%–15% wartości początkowej matrycy. Zawsze uwzględniaj tę rezerwę przy obliczaniu ROI.

Podsumowanie eksperta: Jeśli Twój produkt wciąż się rozwija lub roczne zapotrzebowanie jest poniżej 2000 sztuk, wybierz wyniki gięcia bez wahania. Jeśli projekt jest ustalony i potrzebujesz ogromnej dziennej produkcji przy ultra-niskim koszcie jednostkowym, aby zdobyć udział w rynku, tłoczenie jest jedyną realną drogą. Dla wszystkiego pomiędzy oblicz całkowity koszt procesu— nie daj się zwieść pozornie tanim cenom za sztukę.

Ⅶ. Praktyczny przewodnik DFM: Strategie projektowania pod kątem wytwarzalności

Nie czekaj, aż fabryka powie “tego nie da się zrobić” lub aż wyceny przekroczą Twój budżet, zanim poprawisz rysunek. Prawdziwa kontrola kosztów nie odbywa się przy stole negocjacyjnym — dzieje się na ekranie inżyniera. Dobrze wykonany projekt DFM respektuje fizykę i ograniczenia procesu od pierwszego dnia.

7.1 Projektowanie pod kątem gięcia: Szanuj granice fizyczne

Maszyny do gięcia działają liniowo, pod wpływem grawitacji i są ograniczone geometrią matrycy. Projektanci muszą zachować czujność wobec “pułapki matrycy V” i ryzyka kolizji.

Zasada minimalnej długości kołnierza

• Prawo fizyczne: Podczas gięcia blacha musi opierać się na ramionach dolnego otworu matrycy w kształcie litery V. Jeśli kołnierz jest zbyt krótki, blacha wpada w szczelinę V, co powoduje uszkodzenie gięcia lub nawet wyrzucenie elementu.
• Wzór obliczeniowy: Należy stosować L≈ 0,7×V.
• Wskazówka projektowa: Jeśli projekt wymaga wyjątkowo krótkiego kołnierza (np. 3 mm), zaznacz na rysunku, że potrzebne jest specjalne oprzyrządowanie (np. matryca do gięcia obrotowego) lub zmiana procesu — w przeciwnym razie produkcja będzie koszmarem.

Odstęp otworów i kontrola odkształceń

• Ryzyko: Otwory znajdujące się blisko linii gięcia mogą stać się owalne pod wpływem naprężeń rozciągających, co później uniemożliwia prawidłowy montaż śrub.
• Bezpieczna odległość: Krawędź otworu powinna znajdować się co najmniej ≥2,5T + R od linii gięcia (T = grubość, R = promień gięcia wewnętrznego).
• Porada eksperta: Jeśli przestrzeń jest ograniczona i otwór musi znajdować się blisko linii gięcia, wykonaj nacięcie odciążające wzdłuż gięcia. Ten wąski nacięcie przerywa przenoszenie naprężeń, zachowując kształt otworu.

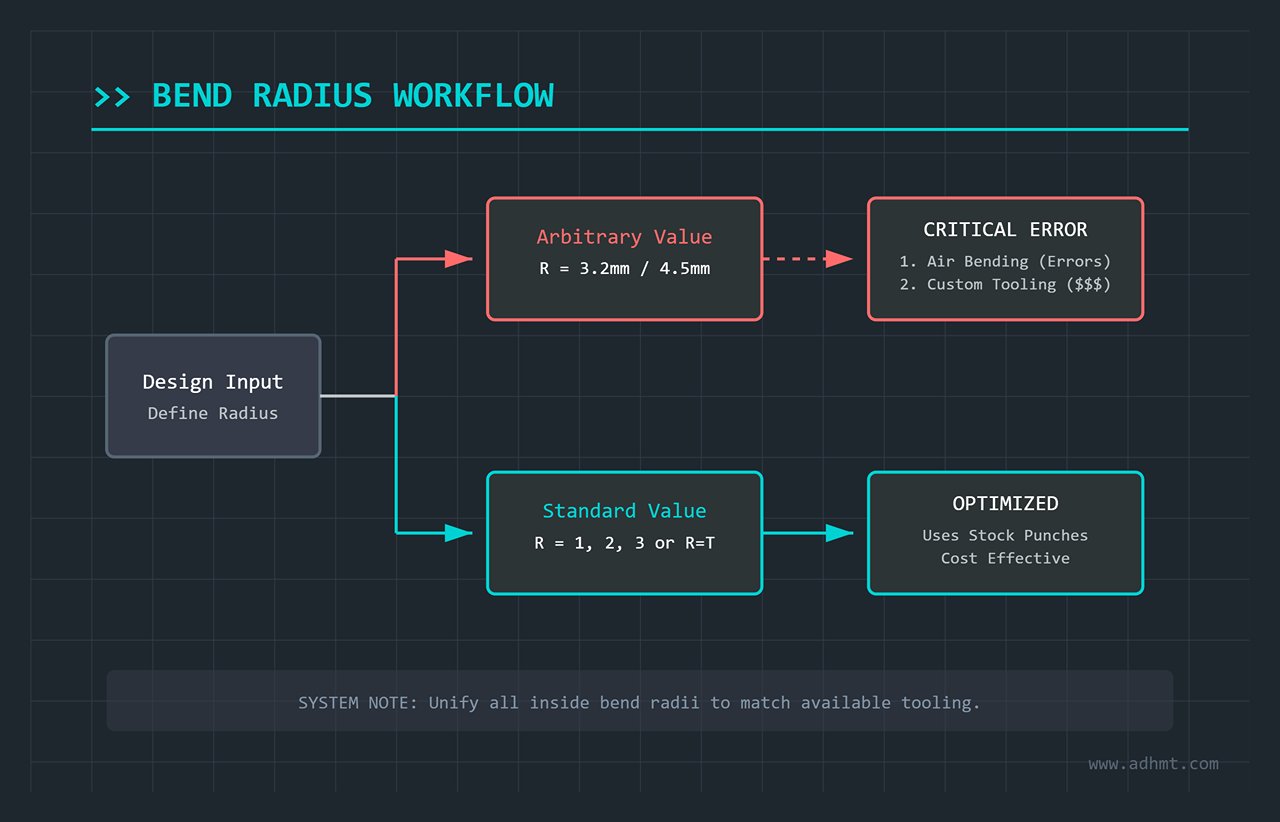

Standaryzacja promieni gięcia (wartości R)

• Unikaj dowolnych wartości: Nie określaj niestandardowych promieni, takich jak R=3,2 mm lub R=4,5 mm. Warsztaty zazwyczaj posiadają stemple o standardowych promieniach, takich jak R=1, 2, 3.
• Konsekwencje: Niestandardowe wartości R zmuszają fabrykę do stosowania “gięcia w powietrzu”, aby przybliżyć wartość docelową, co wprowadza błędy kątowe — lub do wykonania niestandardowego oprzyrządowania, co generuje niepotrzebne koszty. Ujednolić wszystkie wewnętrzne promienie gięcia jako R=T lub stosować standardowe promienie stempla, gdy tylko jest to możliwe.

7.2 Projektowanie pod kątem tłoczenia: kontrola przepływu materiału

Tłoczenie zasadniczo różni się od “origami” logiki gięcia. Powoduje, że metal płynie jak ciasto w gnieździe matrycy. Projekt powinien koncentrować się na zapobieganiu rozdarciom materiału i uszkodzeniom matrycy.

“Złoty współczynnik” głębokiego tłoczenia (graniczny współczynnik tłoczenia – LDR)

• Granica fizyczna: Rozciągliwość metalu ma swoje ograniczenia. Dla części cylindrycznych początkowy współczynnik tłoczenia (średnica krążka/średnica stempla) nie powinien zazwyczaj przekraczać 1,8–2,0.
• Ostrzeżenie projektowe: Próba uformowania głębokiego kubka z krążka o średnicy 100 mm do 40 mm w jednym etapie (stosunek 2,5) niemal na pewno spowoduje natychmiastowe rozerwanie materiału.
• Rozwiązanie: Jeśli wymagany jest duży stosunek głębokości do średnicy, należy zapewnić odpowiednio duży promień wejścia matrycy, lub zaplanować wielokrotne przetłoczenia. Zwiększy to liczbę stacji matrycowych i całkowity koszt oprzyrządowania, ale zapewni niezawodność procesu.

Odstępy między cechami i wytrzymałość matrycy (odstępy między cechami)

• Zasada trwałości narzędzia: Stemple i matryce muszą mieć wystarczającą grubość ścian, aby wytrzymać uderzenia. Odstęp między dwoma otworami — lub między otworem a krawędzią części — powinien wynosić co najmniej podwójną grubość materiału (2T).
• Konsekwencja: Niewystarczająca odległość od krawędzi może powodować przedwczesne pękanie stempla lub odkształcenia podczas formowania, prowadząc do słabej płaskości i niestabilności wymiarowej.

Kąt pochylenia

• Optymalizacja wyrzutu: Podobnie jak w formowaniu wtryskowym, głębokie części o kształcie pudełka lub z prostymi ściankami powinny zawierać kąt pochylenia 1°–3° dla łatwego uwalniania.
• Wartość: Ta niewielka modyfikacja znacząco zmniejsza siłę zdejmowania, zapobiega przywieraniu części w matrycy, minimalizuje zacierania (galling) na ściankach bocznych i wydłuża okresy międzykonserwacyjne matrycy.

7.3 "Projektowanie pod kątem skalowalności": Łączenie prototypów z produkcją masową

To stanowi prawdziwą granicę między doświadczonymi inżynierami a nowicjuszami: Czy podczas rysowania pierwszego prototypu zaplanowałeś już przyszłe oprzyrządowanie zdolne do produkcji 100 000 sztuk rocznie?

• Ustawienie scenariusza: Na wczesnym etapie produkujesz 50 próbek przy użyciu cięcia laserowego i gięcia, z zamiarem zwiększenia produkcji do 50 000 sztuk rocznie poprzez twarde oprzyrządowanie i tłoczenie.
• Strategia 1: Projektowanie funkcji kompatybilnych w dół
  • Z-gięcie (Offset/Z-gięcie): Jeśli wysokość przesunięcia Z-gięcia jest mniejsza niż grubość blachy (np. blacha 2 mm z przesunięciem 1 mm), matryce tłoczące mogą łatwo to osiągnąć poprzez półprzecięcie lub tłoczenie wypukłe. Dla pras krawędziowych jednak wymaga to drogiego oprzyrządowania offsetowego i niesie ryzyko uszkodzenia powierzchni.
  • Zalecenie: Podczas prototypowania unikaj projektowania cech przekraczających fizyczne ograniczenia sprzętu do gięcia. Podobnie, unikaj geometrii przypominających haczyki, które można zgiąć, ale trudno je uwolnić podczas tłoczenia.
• Strategia 2: Wstępnie osadzone otwory prowadzące do tłoczenia
  • Punkt bólu: Tłoczenie postępowe opiera się na otworach prowadzących dla precyzyjnego ustawienia taśmy podczas podawania z dużą prędkością.
  • Działanie z myślą o przyszłości: Jeśli podczas projektowania prototypu zarezerwujesz dwa otwory o średnicy 3–6 mm po stronie niewidocznej lub w obszarze odpadu, przyszli konstruktorzy narzędzi będą ci wdzięczni. Zapobiega to kosztownym przeróbkom wyglądu części lub procesu kwalifikacji przy przejściu do produkcji masowej.
• Strategia 3: Standard podwójnej tolerancji
  • Kontrola rzeczywistości: Tłoczenie precyzyjne może łatwo osiągnąć tolerancje konturu rzędu $\± 0,1 mm$, podczas gdy gięcie zazwyczaj utrzymuje około $\± 0,3 mm$.
  • Zalecenie operacyjne: Typowa pułapka zakupowa — jeśli określisz tolerancję $\± 0,1 mm$ na rysunkach prototypu (zakładając możliwości tłoczenia), zakłady gięcia mogą odmówić realizacji zlecenia lub podać wygórowaną wycenę z powodu wymagań dotyczących kontroli i poprawek.
  • Najlepsza praktyka: Uwzględnij na rysunkach notatki dotyczące etapów, takie jak “Tolerancje prototypu poluzowane do $\± 0,3 mm$; narzędzia produkcyjne muszą spełniać $\± 0,1 mm$.”

Ⅷ. Strategie zaawansowane: procesy hybrydowe i trendy automatyzacji

Poza decyzjami binarnymi nowoczesna produkcja obejmuje strategie strefy szarości. Dla rozwijających się przedsiębiorstw lub produktów w połowie cyklu życia czyste gięcie lub czyste tłoczenie rzadko zapewnia najlepszą ekonomię. Kluczem jest przełamanie silosów procesowych — wykorzystanie produkcji hybrydowej i automatyzacji w celu osiągnięcia nowej równowagi pomiędzy kosztem, elastyczność, oraz wydajność w ramach “niemożliwego trójkąta”.”

8.1 “Środkowa ścieżka”: rozwiązania hybrydowe w produkcji

Gdy roczne zapotrzebowanie mieści się w niewygodnym zakresie 1 000–10 000 sztuk — często nazywanym “doliną śmierci” — procesy hybrydowe zazwyczaj zapewniają lepszy wynik ROI niż każda z metod osobno.

• Laser/tłoczenie + gięcie: klasyczne elastyczne połączenie To jest główna konfiguracja w precyzyjnej obróbce blach. Lasery światłowodowe realizują wykrawanie z wysokim wykorzystaniem materiału (poprzez nestowanie), podczas gdy rewolwerowe wykrawarki CNC formują gęste układy otworów i proste elementy, takie jak żaluzje lub przetłoczenia. Następnie giętarka krawędziowa kończy kształtowanie 3D.
  • Zalety: Eliminuje kosztowne wykrojniki do wykrawania i umożliwia szybkie iteracje projektu.
  • Ograniczenia: Wciąż ograniczone przez fizyczną prędkość formowania giętarek i nieodpowiednie do złożonych geometrii głębokiego tłoczenia.
• Krótkie serie / Narzędzia etapowe: Niskokosztowe alternatywy dla tłoczenia Zamiast inwestować dziesiątki tysięcy w wykrojniki postępowe, części o prostej geometrii, ale z wieloma zagięciami, mogą wykorzystywać narzędzia do pojedynczych operacji czy narzędzia modułowe. Opierają się one na ręcznym lub zrobotyzowanym przenoszeniu między prasami zamiast automatycznego podawania.
  • Ekonomia: Koszt oprzyrządowania wynosi zazwyczaj tylko 15–20% pełnego wykrojnika postępowego. Chociaż koszty operacyjne są wyższe z powodu ręcznej obsługi, minimalne nakłady inwestycyjne sprawiają, że podejście to jest bardzo konkurencyjne przy produkcji średnioseryjnej.
  • Zastosowania: Idealne dla części typu wsporników lub małych kołnierzy — elementów zbyt złożonych do gięcia, a jednocześnie zbyt kosztownych dla pełnych zestawów wykrojników.

• Oprzyrządowanie drukowane 3D: Akcelerator walidacji prototypów Dzięki zastosowaniu wysokowydajnych polimerów (np. nylonu wzmocnionego włóknem węglowym) lub addytywnego wytwarzania metalu możliwe jest wytwarzanie wkładek do tłoczenia. Choć ich żywotność może być ograniczona do kilkuset uderzeń, umożliwiają weryfikację prototypu czy próby małoseryjne w ciągu 24 godzin przy minimalnych kosztach — doskonale wypełniając lukę między projektem a produkcją narzędzi twardych.

8.2 Zanikająca granica: Nowe trendy w konwergencji technologii

W miarę postępu Przemysłu 4.0 gięcie staje się coraz szybsze, a tłoczenie coraz bardziej “elastyczne”. Granica między nimi zaciera się dzięki nowym technologiom.

• Zautomatyzowane komórki gięcia i giętarki panelowe: wyzwanie dla efektywności tłoczenia — Jeśli wolumeny Twojej produkcji są na tyle wysokie, że rozważasz tłoczenie, ale wahasz się z powodu ogromnych kosztów oprzyrządowania (zwłaszcza dla dużych części, takich jak drzwi wind czy szafy elektryczne), to są zaprojektowane z naciskiem na interakcję człowiek–maszyna, co sprawia, że są stosunkowo łatwe w obsłudze. Jednak aby w pełni wykorzystać możliwości urządzenia, zaleca się, aby operatorzy przeszli profesjonalne szkolenie. ADH zapewnia kompleksowe szkolenia z obsługi, aby upewnić się, że klienci potrafią sprawnie korzystać z urządzenia. stanowi idealny kompromis.
  • Zasada techniczna: W przeciwieństwie do tradycyjnych pras krawędziowych, które opierają się na ruchu górnej i dolnej matrycy, giętarka panelowa utrzymuje arkusz w miejscu za pomocą docisku i wykorzystuje uniwersalne ostrze gięcia do szybkiego, dwukierunkowego gięcia.
  • Rewolucja wydajności: Całkowita produktywność wynosi zazwyczaj trzykrotność do czterokrotności tyle, co w przypadku ręcznych pras krawędziowych. W połączeniu z Automatyczny zmieniacz narzędzi (ATC) i zrobotyzowanym załadunkiem/rozładunkiem umożliwia niemal ciągłą pracę w trybie “bezobsługowym”, przesuwając ekonomiczny rozmiar partii gięcia powyżej 20 000 szt./rok, bezpośrednio wkraczając na rynek tłoczenia.
• Technologia serwopras: Sztywność z elastycznością — Tradycyjne prasy mechaniczne działają według stałej sinusoidalnej krzywej suwaka, natomiast serwoprasy pozwalają inżynierom programować niestandardowe profile ruchu suwaka.
  • Elastyczność w praktyce: Można spowolnić ruch suwaka przed kontaktem z materiałem (aby zmniejszyć hałas i uderzenie), zatrzymać go na chwilę w dolnym martwym punkcie (BDC), aby zminimalizować odsprężynowanie w stali o wysokiej wytrzymałości, a nawet wprowadzić ruch oscylacyjny.
  • Wartość: Umożliwia to tłoczenie trudnych do formowania materiałów z większą precyzją, oferując stopień “strojenia” podobny do gięcia. Zmniejsza to również czas i koszt prób oraz regulacji matryc.
• Inkrementalne formowanie blach (ISF): Przyszły rewolucjonista — Ten proces formowania przypominający CNC kształtuje blachę punkt po punkcie wzdłuż zaprogramowanej ścieżki, całkowicie eliminując potrzebę stosowania dedykowanych matryc. Choć obecnie jest wolniejszy i stosowany głównie w przemyśle lotniczym oraz w wysokiej klasy personalizacji (takiej jak modyfikacje samochodowe), reprezentuje ostateczną wizję formowania metalu: zerowy koszt oprzyrządowania i nieograniczoną swobodę geometryczną.

Kluczowy wgląd decyzyjny: Nie daj się złapać w fałszywą dychotomię “gięcie kontra tłoczenie”. Zanim przejdziesz do pełnej produkcji masowej, rozważ ścieżki hybrydowe, takie jak “wycinanie laserowe + automatyczne gięcie” lub “uproszczone tłoczenie matrycowe”. Te pośrednie strategie często stanowią klucz do maksymalizacji zysku.

Ⅸ. Decyzje w praktyce: przegląd wyborów procesów według scenariuszy

Porównanie parametrów procesów to dopiero punkt wyjścia — prawdziwe podejmowanie decyzji odbywa się na styku logiki biznesowej i kontroli ryzyka. Jako menedżer potrzebujesz czegoś więcej niż tylko tabeli porównania kosztów; potrzebujesz ram, które wytrzymają niepewność rynkową. Ten rozdział wykracza poza czysto techniczną analizę, oferując pragmatyczne rekomendacje oparte na scenariuszach oraz wskazówki dotyczące unikania ryzyka z perspektywy zarówno przemysłu, jak i zarządzania.

9.1 Macierz decyzyjna oparta na scenariuszach: dopasuj do swojej sytuacji

Różne branże definiują “koszt” i “ryzyko” w zupełnie odmienny sposób. Startupy obawiają się nadmiernych zapasów, podczas gdy producenci OEM z branży motoryzacyjnej boją się przestojów linii produkcyjnych. Poniższa macierz pomoże Ci zidentyfikować najbardziej odpowiednią ścieżkę procesową:

9.2 Lista pułapek dla menedżerów ds. zakupów i inżynierii

Zanim podpiszesz jakikolwiek kontrakt, przeanalizuj poniższe trzy nietechniczne pułapki. Te ukryte zagrożenia często są cichymi zabójcami, które potrafią zniweczyć zyski z projektu.

Pułapka 1: Pułapka kosztów utopionych

• Scenariusz wysokiego ryzyka: Tłocznik został już wykonany (inwestycja $30 000), ale rynek się ochładza i miesięczne zamówienia spadają z oczekiwanych 5000 sztuk do zaledwie 500.
• Zła decyzja: “Skoro już zapłaciliśmy za tłocznik, możemy dalej tłoczyć.”
• Sroga rzeczywistość: Tłoczenie jedynie 500 części powoduje znaczne koszty przezbrojenia. Wykwalifikowani technicy mogą spędzić cztery godziny na wymianie i dostrajaniu tłocznika, a gdy ten koszt zostanie rozłożony na zaledwie 500 sztuk, koszt jednostkowy gwałtownie rośnie. W takim przypadku, powrót do giętarki krawędziowej (nawet jeśli tłocznik pozostaje bezczynny) jest często tańszy, ponieważ zmiana narzędzia zajmuje tylko 10–15 minut.
• Wskazówka dla zarządzających: Koszt oprzyrządowania to koszt utopiony — jest już poniesiony i nie do odzyskania. Koszt przezbrojenia natomiast to wypływ gotówki. Nigdy nie marnuj bieżących środków, próbując “rozłożyć” koszt utopiony.

Pułapka 2: Iluzja efektywności i trucizna zapasów

• Scenariusz wysokiego ryzyka: Twój dostawca tłoczeń sugeruje: “Jeśli połączysz zamówienia z trzech miesięcy i wyprodukujesz od razu 10 000 sztuk, mogę dać ci rabat 5% na sztukę.”
• Ukryte ryzyko: Aby zaoszczędzić te 5%, kończysz z zapasem produkcyjnym (WIP) na pół roku. To nie tylko zamraża gotówkę i zajmuje miejsce w magazynie, ale także tworzy niebezeczne zablokowanie przez zawiadomienie o zmianie konstrukcyjnej (ECN) — jeśli zespół projektowy w przyszłym tygodniu wyda ECN, aby przesunąć otwór, twoje 10 000 części natychmiast stanie się złomem.
• Praktyczna rada: Dopóki projekt produktu nie zostanie całkowicie zamrożony, lepiej zapłacić nieco więcej i produkować w systemie JIT (Just-In-Time) przy użyciu giętarek krawędziowych, niż wpaść w pułapkę niskiej ceny tłoczenia prowadzącą do nadmiernych zapasów.

Pułapka 3: Odporność łańcucha dostaw

• Ryzyka związane z outsourcingiem: Tłoczniki są zazwyczaj wyspecjalizowanymi narzędziami — dużymi i ciężkimi, często ważącymi kilka ton — i zwykle przechowywane są w zakładzie dostawcy. Jeśli ten dostawca podniesie ceny, zbankrutuje lub napotka zdarzenie siły wyższej, odzyskanie tłocznika może być niezwykle trudne z powodu sporów dotyczących własności, logistyki podnoszenia i transportu oraz długich cykli ponownej kwalifikacji.
• Kontrola wewnętrzna: Giętarka krawędziowa, w przeciwieństwie do tłocznika, jest maszyną uniwersalną. Jeśli Twój obecny dostawca gięcia nie dostarczy zamówienia, możesz po prostu wysłać rysunki do innego warsztatu z podobnym wyposażeniem i wznowić produkcję następnego dnia. Zastępowalność i bezpieczeństwo łańcucha dostaw procesu gięcia znacznie przewyższają te w tłoczeniu, co stanowi przewagę strategiczną szczególnie cenną w dzisiejszym niestabilnym środowisku globalnym.

Ⅹ. Podsumowanie i mapa działań

To Twój spersonalizowany przewodnik końcowy dotyczący wyboru optymalnego procesu formowania metalu. Omówiliśmy wszystko — od podstaw fizyki i modeli kosztowych po rzeczywiste pułapki. Teraz czas przekształcić tę wiedzę w praktyczną, wykonalną “mapę bitwy”. Prawdziwe decyzje nie zapadają w próżni; muszą służyć celom biznesowym. Następujące narzędzia pomogą Ci wyznaczyć właściwy kierunek dla każdego nowego projektu i wyeliminować niejasności od samego początku.

10.1 Szybka macierz porównawcza: ocena oparta na zasadach fizycznych i ekonomicznych

Nie daj się zwieść rozmowom handlowym — ta tabela usuwa marketingowy połysk i przedstawia obiektywną ocenę opartą na fundamentalnej logice. Użyj jej jako szybkiego filtra we wczesnych etapach oceny projektu:

10.2 Czteroetapowe ramy decyzyjne: niezawodna pętla wykonawcza

Podczas spotkania rozpoczynającego projekt powstrzymaj się od natychmiastowego wchodzenia w szczegóły. Zamiast tego postępuj według tej sekwencji czterech pytań, aby utworzyć zamkniętą pętlę decyzyjną:

Krok 1: Sprawdzenie wolumenu

Zapytaj: “Jaki jest całkowity wolumen produkcji w całym cyklu życia produktu (3–5 lat)? Ile jednostek w pierwszym roku?”

• < 2 000 szt./rok → Wybierz gięcie. Bez wahania — koszt narzędzia nigdy się nie zwróci.
• > 20 000 szt./rok → Wybierz tłoczenie. Intensywność pracy i ograniczenia wydajności gięcia staną się katastrofalne.
• Pomiędzy 2 tys.–20 tys. → Przejdź do kroku 2.

Krok 2: Filtr geometrii

Zapytaj: “Czy rysunek zawiera jakiekolwiek cechy fizycznie niemożliwe do wykonania na prasie krawędziowej?”

Sprawdź: Jakiekolwiek głębokie tłoczenia (kształty kubków)? Złożone powierzchnie 3D? Długości kołnierzy krótsze niż 3× grubość materiału?

• Decyzja: Jeśli jakakolwiek odpowiedź brzmi “Tak,” musisz wybrać tłoczenie (lub cięcie laserowe + operacje wtórne), niezależnie od wolumenu. Ograniczenia fizyczne mają pierwszeństwo przed wszystkimi innymi czynnikami.
• Jeśli żadne z powyższych nie ma zastosowania → Przejdź do Kroku 3.

Krok 3: Obliczenie TCO (Całkowity Koszt Posiadania)

Oblicz: Nie polegaj na intuicji — użyj wzoru punktu rentowności, aby znaleźć punkt przecięcia.

Przykład: Narzędzie = $10 000; koszt gięcia = $2,0; koszt tłoczenia = $0,5 → N = 10 000 / 1,5 = 6 666 szt.

• Decyzja: Czy rzeczywiste zapotrzebowanie jest znacząco wyższe od tej liczby? Jeśli tak — i jeśli Twoja firma ma dobrą płynność finansową — skłoń się ku tłoczeniu.

Krok 4: Ocena ryzyka

Zapytaj: “Czy projekt jest całkowicie zamrożony? Jakie jest prawdopodobieństwo wystąpienia ECN (Engineering Change Notice) w ciągu najbliższych sześciu miesięcy?”

Ostrzeżenie: Jeśli kierownik produktu mówi coś w stylu “możemy jeszcze zmienić pozycje otworów” lub “rynek wciąż weryfikuje,” nie spiesz się z wykonaniem twardych narzędzi, nawet przy dużych wolumenach. Pracuj z prasą krawędziową przez pierwsze sześć miesięcy i przełącz się dopiero wtedy, gdy projekt zostanie całkowicie zatwierdzony. Koszt przeróbek narzędzi i przestojów wynikających ze zmian projektowych to często ukryty zabójca budżetów projektowych.

10.3 Wskazówka eksperta: Zbuduj dynamiczną mapę drogową procesu

Najmądrzejszą decyzją nie jest wybór między A i B — to wiedza, kiedy się przełączyć. Zarządzanie cyklem życia dojrzałego produktu powinno zawsze opierać się na ewolucyjnym podejściu:

Faza I: Walidacja (EVT/DVT)

• Strategia procesu: Cięcie laserowe + gięcie CNC
• Logika rdzeniowa: Zatwierdź projekt i iteruj szybko. Nawet jeśli każda sztuka przynosi stratę, rób to — ponieważ zmiana nic nie kosztuje, a szybkość jest wszystkim.

Faza II: Rozruch (PVT / wczesna produkcja)

• Strategia procesu: Miękkie oprzyrządowanie lub proces hybrydowy (wykrawanie rewolwerowe + gięcie)
• Logika rdzeniowa: Bez inwestowania w drogie twarde oprzyrządowanie (tłoczniki postępowe), zwiększ produkcję do tysięcy jednostek tygodniowo, aby wypełnić lukę przed pełną produkcją masową.

Faza III: Stabilna produkcja masowa

• Strategia procesu: Tłoczenie w matrycy postępowej
• Logika rdzeniowa: Gdy projekt jest ostateczny, a wolumen sprzedaży stabilny, to czas na inwestycję w twarde oprzyrządowanie. Produkcja z dużą prędkością maksymalizuje zysk, osiągając najwyższą wydajność i spójność.

Faza IV: Koniec życia / części zamienne

• Strategia procesu: Powrót do maszyny do gięcia
• Logika rdzeniowa: Gdy roczne zapotrzebowanie spada do zaledwie kilkuset części zamiennych, oryginalne tłoczniki mogą być zużyte lub zbyt kosztowne w przechowywaniu. Powrót do gięcia to najbardziej ekonomiczny sposób wspierania rynku wtórnego.

Zasada nadrzędna: Kupno maszyny do gięcia to kupno elastyczność; inwestowanie w tłoczenie to kupowanie pewności. W chaotycznych początkowych etapach elastyczność pomaga dostosować się do zmian; w stabilnych późniejszych etapach pewność napędza zysk. To najwyższa mądrość w wyborze procesów formowania metalu.

XI. Najczęściej zadawane pytania

1. Jakie są główne różnice między giętarką krawędziową a tłoczeniem? shi

Główne różnice między gięciem na giętarce krawędziowej a tłoczeniem polegają na ich procesach operacyjnych i zastosowaniach. Gięcie na giętarce krawędziowej charakteryzuje się zdolnością do wyginania metalu pod różnymi kątami i w różne kształty, co czyni je idealnym do projektów niestandardowych i precyzyjnych.

Natomiast tłoczenie jest szybkim procesem kształtowania metalu przy użyciu matryc, odpowiednim do masowej produkcji identycznych części. Podczas gdy giętarki krawędziowe wyróżniają się elastycznością i precyzją przy niskich i średnich wolumenach produkcji, tłoczenie jest preferowane ze względu na swoją wydajność w produkcji wielkoseryjnej.

2. Która metoda jest bardziej opłacalna przy produkcji na małą skalę?

Przy produkcji na małą skalę gięcie na prasie krawędziowej jest zazwyczaj bardziej opłacalne. Początkowa inwestycja w maszyny do gięcia jest niższa, a możliwość szybkiej regulacji narzędzi pozwala dopasować się do różnych projektów bez konieczności skomplikowanego ustawiania matryc. Ta elastyczność sprawia, że jest to praktyczny wybór dla producentów skupiających się na projektach niestandardowych lub w ograniczonych seriach.

3. Czy prasy krawędziowe lepiej radzą sobie z grubszymi materiałami niż tłoczenie?

Tak, prasy krawędziowe są szczególnie skuteczne w obróbce grubszych materiałów. Regulowane narzędzia i mechanizmy zaciskowe umożliwiają obsługę szerokiego zakresu grubości materiałów, co czyni je odpowiednimi do zastosowań wymagających gięcia cięższych metali. Tłoczenie, choć dzięki postępowi technologicznemu może przetwarzać grubsze materiały, zazwyczaj najlepiej sprawdza się przy cieńszych blachach.

Ⅻ. Wniosek

W złożonym świecie obróbki metali wybór między giętarką a tłoczeniem jest kluczowym czynnikiem, który wymaga rozważenia wielu aspektów. Oba rozwiązania mają swoje zalety w przypadku określonych i niestandardowych wymagań dotyczących blach.

Prasa krawędziowa jest znana ze swojej precyzji i nadaje się do produkcji o niskiej i średniej skali. Każdy element może mieć unikalną specyfikację lub kształt produkcji niestandardowej. Jej elastyczność i zdolność do obsługi różnych projektów czynią ją cennym narzędziem w produkcji metalowej.

Z kolei tłoczenie słynie z wydajności i szybkości. Jest specjalnie zaprojektowane do produkcji masowej i doskonale sprawdza się w wytwarzaniu elementów o dużej skali i jednolitych wymiarach, co ma znaczenie w dalszych procesach, takich jak spawanie i montaż.

Przede wszystkim giętarka krawędziowa będzie pierwszym wyborem dla projektów niestandardowych i o małych-średnich seriach, a tłoczenie będzie dobrym wyborem dla produkcji masowej. Jeśli chcesz znaleźć odpowiedni sprzęt dla swoich wymagań produkcyjnych, możesz sprawdzić Giętarka NC linię produktów lub bezpośrednio skontaktuj się z nami skorzystać z konsultacji eksperckich.

Pobierz infografikę w wysokiej rozdzielczości
