I. Introdução

O prensa dobradeira é uma máquina virtual na indústria de dobra de chapas metálicas, mas o seu preço tem dissuadido muitos profissionais da metalurgia. Por isso, muitas pessoas optam por construir as suas próprias quinadeiras, quer por motivos de poupança de custos, quer por gosto pelo trabalho manual.

No entanto, além de dominar o processamento de metais e as técnicas de soldadura, é também necessário compreender mecânica e design de máquinas ao fabricar uma quinadeira completa por conta própria.

Além disso, há muitos aspetos importantes a que é preciso prestar atenção, incluindo a qualidade dos materiais e ferramentas, a seleção da tonelagem e a amplitude de curso do batente traseiro.

Depois de fabricada a quinadeira, são necessárias inspeções e manutenções regulares para prolongar a sua vida útil e garantir o funcionamento eficaz da máquina, incluindo o sistema hidráulico, o martelo (ou êmbolo), o sistema elétrico, o pedal, etc.

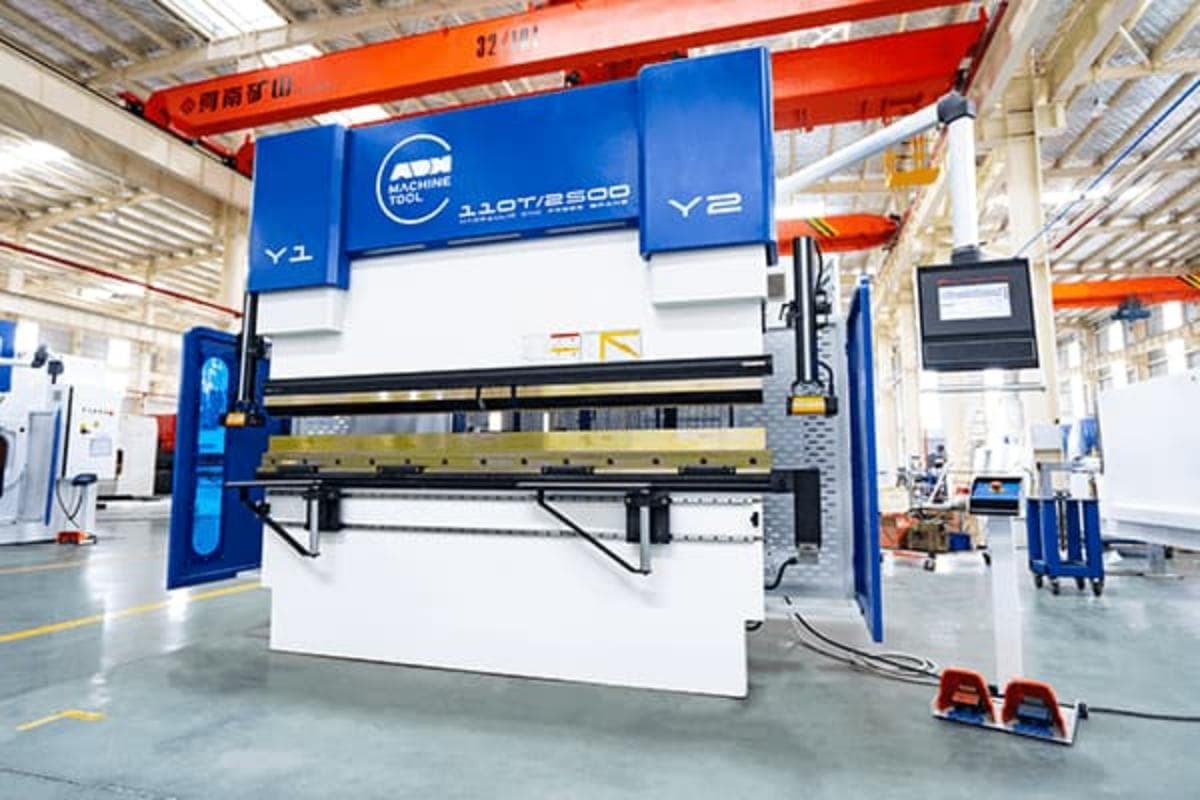

Este artigo detalhará como construir e manter a sua prensa dobradeira. Aqui está um pequeno vídeo para assistir.

Para mais orientações práticas e dicas de eficiência, explore Técnicas Avançadas de Quinadeira.

II. O que é uma Quinadeira?

Em primeiro lugar, vamos compreender a função e os componentes de uma quinadeira. Uma quinadeira é uma máquina usada para dobrar placas metálicas e transformá-las em peças de trabalho.

O sistema de acionamento mais amplamente utilizado atualmente é o sistema hidráulico, e os sistemas elétricos estão também a ser cada vez mais utilizados. A força de dobragem força exercida pelo sistema de acionamento é também conhecida como tonelagem, que determina a dureza e a espessura da chapa metálica que pode ser dobrada.

A estrutura da quinadeira é feita de chapas de aço robustas e liga todos os componentes, incluindo os cilindros hidráulicos esquerdo e direito, o martelo, as bancadas de trabalho, etc.

O martelo (ou êmbolo) da quinadeira é um componente que pode mover-se para cima e para baixo, acionado por um cilindro hidráulico ou por um motor elétrico. Aciona o punção para aplicar pressão hidráulica sobre a chapa metálica colocada na matriz inferior e realizar a dobra.

O batente traseiro da quinadeira é utilizado para posicionar a chapa metálica durante a dobra, garantindo a precisão do processo. O batente traseiro pode ser ajustado manualmente ou automaticamente através do sistema de controlo.

O sistema de controlo da quinadeira é um sistema de programação computorizado que pode controlar o processo de dobra configurando diferentes parâmetros, e também realizar dobras automáticas.

III. Materiais e Ferramentas Necessários para Construir uma Quinadeira

1. Materiais

É necessário preparar materiais e ferramentas para a quinadeira DIY. Escolha uma solução de design de quinadeira que se adeque às suas necessidades de produção. Pode ser manual, hidráulica, elétrica, etc.

Os materiais preparados para a construção da quinadeira incluem chapas de aço, tubos de aço, ferro em ângulo, etc., e o aço necessário para a estrutura da quinadeira deve ser suficientemente forte e estável para suportar a pressão do cilindro hidráulico.

Outros componentes incluem cilindros hidráulicos, bombas hidráulicas, motores, sistemas de controlo, acessórios, válvulas, batente traseiro, braçadeira, ferramentas de quinadeira (punções e matrizes), porcas, parafusos e vários tipos de fixadores, etc.,

A bomba hidráulica fornece pressão ao cilindro hidráulico, por isso o desempenho da bomba precisa de ser suficientemente robusto.

De forma correspondente, o cilindro hidráulico aciona o êmbolo para aplicar pressão à chapa metálica, e um cilindro hidráulico resistente pode fornecer força significativa força de dobragem.

2. Ferramentas

Claro que também é necessário preparar algumas ferramentas para ajudar a fabricar a estrutura e instalar várias prensa dobradeira componentes.

Estas ferramentas incluem máquinas de soldar, berbequins, maçaricos de corte e rebarbadoras angulares, bem como algumas ferramentas simples, como chaves, alicates, martelos, instrumentos de medição, etc.

Um maçarico de corte é uma ferramenta de corte que pode ser utilizada para cortar metal. As máquinas de soldar são usadas para unir estruturas e outros componentes, os berbequins podem ser usados para fazer furos, e as rebarbadoras angulares podem ser usadas para polir chapas metálicas, superfícies rugosas e bordas de furos.

Para além dos materiais e ferramentas acima mencionados, é importante prestar atenção ao uso de equipamento de proteção individual, como máscaras de soldadura, luvas, óculos de proteção, etc., e trabalhar numa área especial ventilada.

A quinadeira DIY requer um certo investimento de tempo e dinheiro, e antes de iniciar o projeto, é necessário estabelecer um orçamento e um plano de fabrico.

A escolha dos materiais, componentes e ferramentas adequados é crucial para fabricar uma quinadeira de alta qualidade e durável.

IV. Conceber a Sua Quinadeira

Existem vários pontos importantes a ter em atenção ao conceber uma quinadeira DIY. Ignorar qualquer um destes pontos pode levar a problemas de qualidade na quinadeira.

Em primeiro lugar, determine a fonte de energia da quinadeira DIY, que pode incluir manual, mecânica, hidráulica, elétrica, etc. Escolha o método de acionamento adequado de acordo com as suas necessidades de produção e orçamento.

As quinadeiras hidráulicas e pneumáticas exigem a preparação de componentes hidráulicos e pneumáticos, incluindo cilindros hidráulicos, mangueiras, conexões, válvulas e bombas hidráulicas. A quinadeira manual requer um sistema de alavanca e articulação para operação manual.

Pode-se utilizar software CAD para projetar a estrutura da quinadeira, calcular com precisão o tamanho da estrutura e a distância entre a matriz inferior e superior, e garantir espaço suficiente para colocar chapas metálicas.

As vigas superior e inferior precisam de suportar a força máxima de flexão, por isso devem ser muito resistentes. Dispositivos de proteção de segurança, interruptores de limite, botões de paragem de emergência e outros componentes são necessários para garantir o uso seguro da quinadeira.

V. Construir a Quinadeira: Processo de Montagem Passo a Passo

Construir uma quinadeira envolve planeamento meticuloso, execução precisa e cumprimento das normas de segurança. Ao selecionar os componentes de uma quinadeira, é necessário escolher de acordo com as próprias necessidades. Tomando como exemplo uma quinadeira hidráulica, vejamos um guia completo para construir a máquina de dobrar.

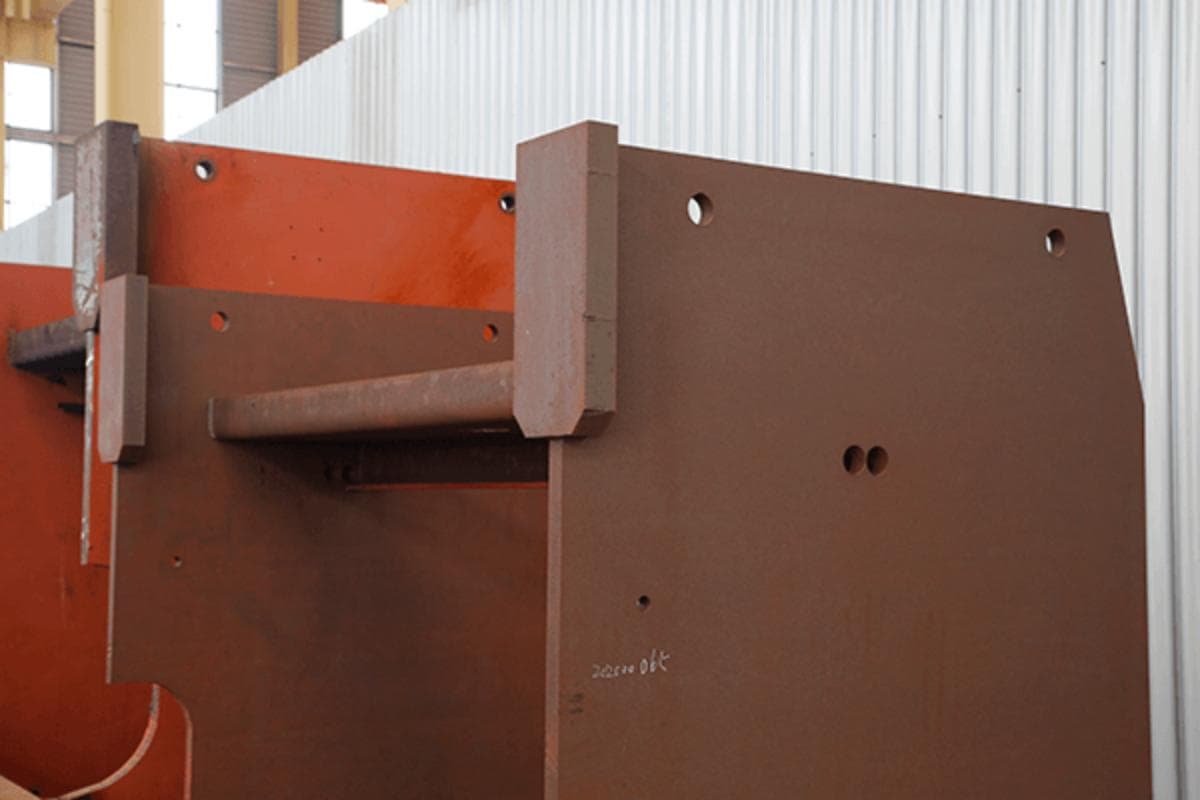

1. Construção da Estrutura com Chapas de Aço Soldadas

Seleção de Materiais

A estrutura da prensa dobradeira precisa ser feita de uma estrutura de aço resistente para suportar a tonelagem durante a dobra. O aço laminado a frio (por exemplo, 1018) é preferido pela sua dureza e durabilidade.

Configuração de Referência

Comece por estabelecer um ponto de referência na superfície de trabalho onde o molde inferior de dobra será colocado. Isto garante o alinhamento para a montagem subsequente.

Técnicas de Soldadura

• Aplique pontos de soldadura simétricos para evitar distorções térmicas durante a montagem inicial.
• Solde completamente as juntas apenas depois de confirmar que a estrutura está quadrada e alinhada, utilizando soldaduras espaçadas de forma uniforme para minimizar a deformação.

Seleção de Tamanho, Peso e Estabilidade

Escolha uma estrutura de tamanho apropriado, que não ocupe demasiado espaço e que seja também suficiente para dobrar chapas metálicas.

Reforços e Treliças

A estabilidade da estrutura também é um fator a considerar, pois deve estar firmemente fixada ao chão, sem abanar nem inclinar. Se a sua prensa dobradeira precisar de ser movimentada frequentemente, deve também considerar o peso do material da estrutura, que deve ser resistente e fácil de manusear.

Funções de segurança, como dispositivos de proteção e botões de paragem de emergência, também precisam de ser configuradas na estrutura.

Inspeção

Meça e verifique a estrutura em relação às especificações de projeto para garantir a precisão antes de prosseguir para as etapas seguintes.

2. Instalação de Sistemas Hidráulicos

Monte os cilindros hidráulicos, bombas e válvulas de acordo com os desenhos de projeto. Fixe as ligações com parafusos e assegure o alinhamento correto das entradas e saídas de óleo. Instale filtros e reservatórios hidráulicos, garantindo ligações firmes para evitar fugas.

Teste a pressão hidráulica e o funcionamento do motor sob cargas leves para confirmar uma instalação adequada.

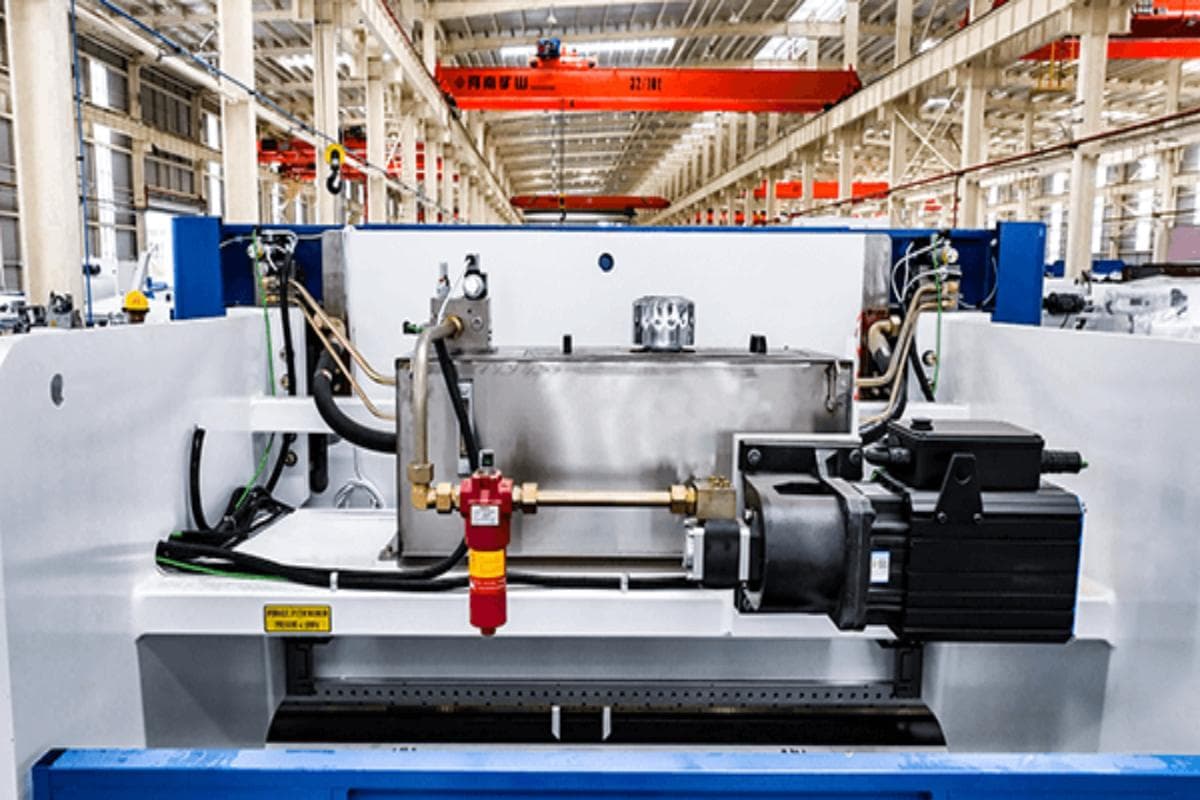

Cilindro Hidráulico

O cilindro hidráulico é um componente importante da prensa dobradeira, sendo a fonte de energia que permite realizar a dobra. Ao selecionar um cilindro hidráulico, preste atenção aos seguintes pontos.

A capacidade de carga nominal do cilindro hidráulico não pode ser inferior à tonelagem máxima da prensa dobradeira, que depende da espessura, largura e resistência à tração do material a dobrar.

Se a tonelagem de dobra exceder o intervalo de carga nominal do cilindro hidráulico, causará danos ao sistema hidráulico. O cilindro hidráulico precisa de ter um comprimento de curso suficiente para permitir que o cursor se mova amplamente para cima e para baixo durante a processo de dobragem.

Também precisamos considerar a resistência à corrosão e o desempenho de vedação do cilindro hidráulico, bem como a sua compatibilidade e fiabilidade com a quinadeira.

Bomba Hidráulica

Existem diferentes tipos de bombas hidráulicas, incluindo bombas de pistão, bombas de engrenagem e bombas de palhetas. Escolha a bomba hidráulica adequada de acordo com as suas necessidades. O fornecimento de energia das bombas hidráulicas é geralmente feito por motores elétricos.

Ao selecionar uma bomba hidráulica, é necessário considerar os requisitos de pressão. A bomba hidráulica precisa fornecer óleo hidráulico ao cilindro, sendo necessária pressão e fluxo suficientes para garantir o volume de óleo do cilindro hidráulico.

A pressão e a taxa de fluxo da bomba hidráulica ainda precisam ser determinadas com base na tonelagem, tamanho e tipo da quinadeira. Quanto maior o tamanho, maior a pressão e a taxa de fluxo necessárias.

3. Fixação de Calibres Traseiros e Ferramentas

• Instalação do Batente Traseiro:
  • Fixe suportes, barras de apoio, calhas-guia e deslizadores alinhados com a mesa da máquina. Utilize parafusos de ajuste para afinar o posicionamento.
  • Ligue os sistemas de transmissão (por exemplo, motores, correntes) para movimento automatizado.
• Configuração das Ferramentas:
  • Posicione punções e matrizes cuidadosamente utilizando varões de fixação ou sistemas de encaixe rápido. Assegure o alinhamento entre as ferramentas superior e inferior para resultados de dobra consistentes.
  • Teste a repetibilidade das ferramentas realizando dobras leves de teste em material de sucata.

4. Instalação da Sua Quinadeira

• Ancoragem e Nivelamento:
  • Coloque a quinadeira sobre uma fundação sólida. Utilize níveis de precisão ou ferramentas de nivelamento a laser para garantir uma distribuição uniforme do peso ao longo da mesa da máquina.
  • Ajuste os pés de nivelamento ou utilize calços conforme necessário para corrigir superfícies irregulares.
• Ligações Hidráulicas:
  • Verifique se todas as ligações estão seguras, incluindo as conexões hidráulicas. A ligação à terra adequada é essencial para a segurança do operador.
• Teste de Alinhamento:
  • Realize testes iniciais movendo o martelo por todo o seu curso sem carga. Verifique se o funcionamento é suave e se os componentes estão devidamente alinhados.

5. Testes em Condições de Carga

• Teste de Stress:
  • Aplicar cargas incrementais na estrutura para verificar a integridade estrutural em condições de trabalho. Monitorizar sinais de deformação ou instabilidade.
• Calibração CNC:
  • Calibrar sistemas CNC programando dobras simples. Utilizar indicadores de mostrador ou ferramentas de medição a laser para confirmar a precisão dentro das tolerâncias especificadas.
• Testar Dobras:
  • Realizar dobras de teste em material de sucata para avaliar o alinhamento das ferramentas, a posição do batente traseiro e a consistência do movimento do êmbolo.

6. Resolução de Problemas Durante a Montagem

Problemas comuns durante a montagem podem prejudicar o desempenho se não forem resolvidos prontamente:

• Ferramentas Desalinhadas: Garantir que punções e matrizes estejam centrados ajustando grampos ou utilizando auxiliares de alinhamento como guias laser.
• Distribuição de Pressão Irregular: Inspecionar componentes hidráulicos para detetar bolsas de ar ou contaminação que possam causar movimento inconsistente do êmbolo.
• Falhas Elétricas: Verificar novamente as ligações elétricas e a colocação dos sensores se os sistemas CNC não responderem corretamente.

VI. Regular Manutenção de Prensas Dobradeiras Trabalho

A manutenção é um aspeto fundamental para manter uma quinadeira de chapa metálica em boas condições de funcionamento, mas é frequentemente negligenciada.

1. Limpeza e Lubrificação Regulares

As inspeções e tarefas de manutenção regulares da quinadeira podem prolongar a sua vida útil, garantir o funcionamento normal dos vários componentes da máquina e assegurar a precisão da dobra.

Após uso prolongado, a superfície externa da quinadeira acumulará muito pó e manchas de óleo, e a superfície externa do cilindro hidráulico também apresentará muitas fugas de óleo.

Períodos longos sem limpeza podem levar à oxidação da superfície externa da máquina, funcionamento anormal dos componentes e, em casos graves, até danificar a máquina. Algumas prensas dobradeiras específicas vêm com um sistema hidráulico de fixação de ferramentas.

Portanto, para prolongar a vida útil da superfície externa da prensa dobradeira, é necessário limpar regularmente a superfície externa, manter as ferramentas limpas e limpar ou passar um pano macio com produto de limpeza no corpo da máquina.

Após limpar a máquina, é necessário aplicar lubrificante em alguns componentes, como guias e deslizadores, para reduzir o desgaste e a corrosão dos componentes. Verifique se o nível de óleo hidráulico está dentro da faixa segura e adicione óleo no circuito hidráulico, se necessário.

2. Substituição de Peças Desgastadas

Além disso, quando a máquina é utilizada por muito tempo, muitos componentes sofrem desgaste, o que pode levar a um mau funcionamento da máquina, causando avarias graves e afetando o progresso da produção.

Portanto, é necessário verificar regularmente o nível de desgaste dos componentes da máquina, especialmente algumas partes móveis da prensa dobradeira, como guias, martelo, etc. Inspecione a máquina para detetar ferrugem, fissuras ou deformações.

Se já não estiverem em boas condições, é necessário que pessoal de manutenção profissional substitua ou repare. Por exemplo, moldes, vedantes hidráulicos, válvulas e rolamentos.

Só investindo custos de manutenção suficientes é possível garantir que o desempenho da máquina seja estável, prolongar a vida útil da máquina, melhorar a eficiência de produção e reduzir os custos de manutenção da máquina.

3. Precauções de Segurança

(1) Segurança Operacional

• Usar Equipamento de Proteção: Os operadores devem usar luvas de proteção, óculos de segurança e calçado de segurança.
• Seguir Procedimentos Operacionais: Cumprir rigorosamente os procedimentos operacionais para evitar manuseamento incorreto.

(2) Segurança do Equipamento

• Instalar Proteções de Segurança: Instalar proteções de segurança em torno da prensa dobradeira para evitar lesões acidentais.
• Inspecionar Regularmente os Dispositivos de Segurança: Verificar regularmente o estado dos dispositivos de segurança, como dispositivos de segurança a laser e botões de paragem de emergência, para garantir que funcionam corretamente.

4. Tarefas de Manutenção Diária

Verificações e limpezas diárias regulares ajudam a manter a precisão e a fiabilidade da sua quinadeira, evitando que pequenos problemas se agravem.

• Limpeza das Superfícies e da Área de Trabalho:
  • Limpe as superfícies da quinadeira, incluindo a mesa da matriz, o êmbolo e o calibre posterior, para remover pó, detritos e aparas. A acumulação de sujidade pode aumentar o atrito e reduzir a eficiência operacional.
  • Limpe dispositivos de segurança, como protetores laser, para garantir o seu correto funcionamento.
• Inspeção do Alinhamento das Ferramentas:
  • Verifique os punções e matrizes quanto a desgaste ou danos. Ferramentas desalinhadas ou gastas podem causar dobras imprecisas ou danificar as peças de trabalho.
  • Confirme que as ferramentas estão firmemente fixadas e alinhadas com o êmbolo.
• Verificações do Sistema de Segurança:
  • Teste os botões de paragem de emergência, cortinas de luz e outras funcionalidades de segurança para confirmar que estão a funcionar corretamente.
  • Inspecione quaisquer danos visíveis ou componentes soltos.
• Níveis de Óleo Hidráulico:
  • Assegure que os níveis de óleo hidráulico estão dentro da gama recomendada para evitar ineficiências ou danos no sistema.

5. Tarefas de Manutenção Semanal

As inspeções semanais concentram-se na lubrificação e na identificação precoce de sinais de desgaste ou ineficiência do sistema.

• Lubrificação de Partes Móveis:
  • Aplique os lubrificantes recomendados pelo fabricante nos carris de guia, parafusos de esferas, rolamentos e dobradiças para reduzir o atrito e prolongar a vida útil dos componentes.
  • Evite lubrificar em excesso, pois isso pode atrair contaminantes como pó ou partículas metálicas.
• Inspeção dos Sistemas Hidráulicos:
  • Verifique mangueiras, conexões e acoplamentos em busca de fugas ou sinais de desgaste.
  • Monitorize a bomba hidráulica para detetar ruídos anormais ou flutuações de pressão.
• Inspeção do Batente Traseiro:
  • Verifique o alinhamento e a calibração do sistema de batente traseiro para garantir um posicionamento preciso durante as operações de dobragem.

6. Tarefas de Manutenção Mensal

A manutenção mensal envolve uma avaliação mais detalhada dos sistemas principais para detetar desgaste ou desalinhamento.

• Inspeção das Ligações Elétricas:
  • Examine a cablagem do pedal, as caixas de terminais e as fitas de ligação à terra para detetar ligações soltas ou corrosão.
  • Limpe os componentes elétricos para evitar a acumulação de pó que possa causar avarias.
• Teste das Funcionalidades de Segurança:
  • Realize testes funcionais nos sensores laser, cortinas de luz e botões de paragem de emergência para garantir que cumprem as normas de segurança.
  • Substitua imediatamente quaisquer componentes de segurança com mau funcionamento.
• Exame do Sistema Hidráulico:
  • Inspecione os cilindros hidráulicos para detetar fugas ou contaminação no fluido.
  • Limpe componentes externos como válvulas, bombas e tubos para detetar precocemente potenciais problemas.
• Manutenção das Ferramentas:
  • Inspecione punções e matrizes para detetar fissuras ou desgaste excessivo. Substitua de imediato as ferramentas danificadas para manter a precisão da dobragem.

7. Tarefas de Manutenção Anual

A manutenção anual envolve uma inspeção abrangente de todos os sistemas para garantir a fiabilidade a longo prazo.

• Inspeção Completa da Máquina:
  • Avalie a integridade estrutural da estrutura para detetar desgaste, fissuras ou deformações sob tensão.
  • Inspecione o alinhamento do martelo com a mesa para evitar pressão de dobragem desigual.
• Manutenção do Sistema Hidráulico:
  • Drenar o óleo hidráulico antigo do sistema e substituí-lo por fluido novo conforme as recomendações do fabricante.
  • Substituir os filtros de óleo hidráulico para evitar que a contaminação circule pelo sistema.
• Revisão do Sistema Elétrico:
  • Realizar uma inspeção detalhada de todos os componentes elétricos, incluindo sensores e interruptores de fim de curso.
  • Atualizar o software do sistema de controlo se estiverem disponíveis novas versões para melhorar o desempenho.
• Substituição de Ferramentas:
  • Substituir punções e matrizes desgastados anualmente para manter uma precisão consistente na dobra.

VII. Métodos para Testar a Segurança do Equipamento

• Avaliação de Risco e Validação de Desempenho:
  • Realizar uma avaliação de risco completa conforme as normas ISO 13849-1 e ISO 12100 para identificar perigos potenciais e validar que os sistemas de controlo cumprem os níveis de desempenho exigidos.
  • Utilizar testes de carga para avaliar o desempenho do equipamento sob cargas estáticas, dinâmicas e cíclicas, garantindo a sua fiabilidade e segurança.
• Inspeções e Manutenção Regulares:
  • Efetuar inspeções de rotina de acordo com as normas OSHA e ISO. Isto inclui verificar as condições físicas, funcionalidade e componentes críticos como cilindros hidráulicos ou motores.
  • Os parâmetros de inspeção devem incluir pressão, temperatura, taxa de fluxo, etc., comparando-os com os valores esperados para detetar desvios ou anomalias.
• Teste Funcional e Documentação:
  • Testar todas as funções de segurança (por exemplo, paragens de emergência, interruptores de fim de curso) para garantir que funcionam corretamente em caso de falha.
  • Documentar os resultados dos testes, incluindo datas de inspeção, métodos utilizados, resultados obtidos e quaisquer ações corretivas tomadas.
• Formação e Feedback dos Funcionários:
  • Garantir que os operadores recebem formação adequada sobre o funcionamento do equipamento, protocolos de segurança e procedimentos de emergência.
  • Recolher feedback dos funcionários sobre a segurança do equipamento para identificar potenciais problemas e melhorar as medidas de proteção.

VIII. Perguntas Frequentes

1. Quais são os melhores materiais para construir uma prensa dobradeira?

Os melhores materiais para uma prensa dobradeira garantem estabilidade, desempenho e longevidade. Para a estrutura, são recomendadas chapas de aço de alta qualidade, tubos e perfis em L devido à sua resistência. Os componentes hidráulicos, como cilindros, bombas e válvulas, devem ser dimensionados para suportar a tonelagem da máquina. Para as ferramentas, o Aço Cromo-Molibdénio, o Aço Rápido e o Aço de Ferramenta de Baixa Liga oferecem resistência e durabilidade, assegurando um funcionamento eficiente e resistência ao desgaste.

2. Que medidas de segurança devem ser tomadas ao utilizar uma prensa dobradeira?

As medidas de segurança para o uso de uma prensa dobradeira incluem o uso de equipamento de proteção, como luvas e óculos de segurança, garantir que a máquina esteja desligada e desconectada antes da manutenção, utilizar proteções ou sensores para evitar contacto com partes móveis, operar apenas com formação adequada e acesso a paragens de emergência, manter o espaço de trabalho limpo, evitar produtos de limpeza inflamáveis e inspecionar regularmente as funções de segurança para garantir conformidade com as normas.

IX. Conclusão

Construir a sua própria prensa dobradeira não é uma tarefa fácil; é necessário ter ampla experiência em fabrico, bem como preparar os materiais, ferramentas e componentes necessários para a construção da prensa dobradeira.

Uma prensa dobradeira construída requer manutenção periódica programada para garantir um desempenho estável e uma vida útil mais longa. Uma prensa bem mantida pode poupar-lhe os custos de reparação e substituição da máquina.

A ADH Machine Tool é um fabricante profissional de máquinas. Os nossos produtos incluem CNC prensas dobradeiras, máquinas de corte a laser de fibra, guilhotinas, soldadura a laser portátil máquinas e muito mais. Contacte-nos de imediato e a nossa equipa fornecer-lhe-á a melhor solução.

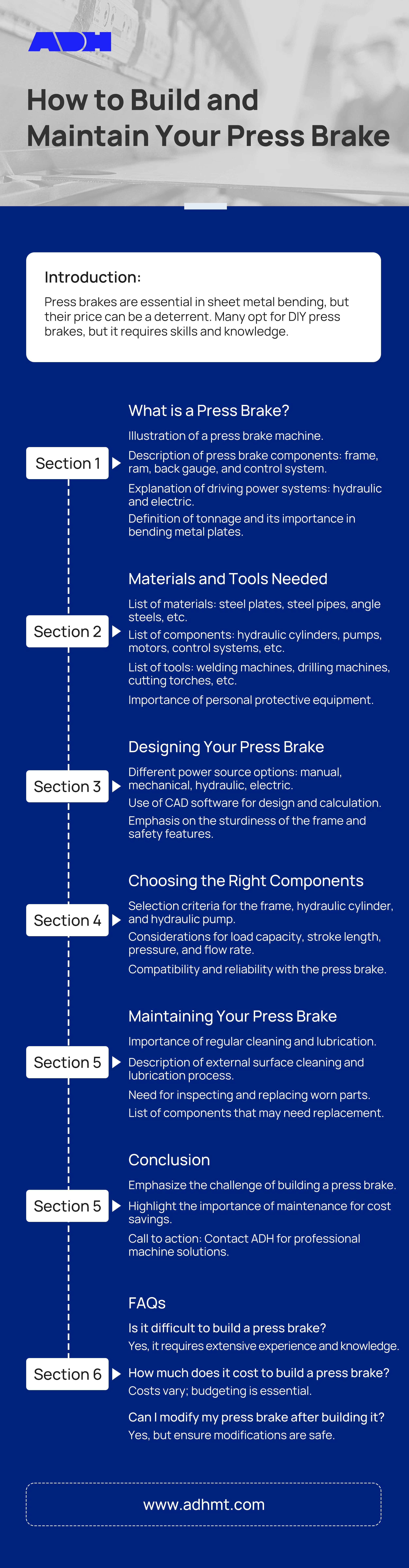

Descarregar o Infográfico em Alta Resolução
