I. Secção Introdutória

Na fabricação de metal, o desenvolvimento da prensa dobradeira tecnologia está a tornar-se cada vez mais crítico, especialmente a formação para as competências de operação. O nosso texto pretende aprofundar a formação profissional da prensa dobradeira. Isto não serve apenas para a transmissão de tecnologia, mas para a melhoria geral da segurança e eficiência.

A formação em quinadeira não está apenas relacionada com as competências pessoais dos operadores, mas também com a qualidade do produto, a eficiência da produção e a segurança do operador. Uma operação inadequada pode causar acidentes de produção e afetar a precisão final e a aparência do produto.

Assim, a formação profissional em quinadeira torna-se a chave para garantir um trabalho seguro e uma produção altamente eficiente. O nosso texto começará com o conceito básico da quinadeira, a escolha do curso de formação, protocolos de segurança, formação em manutenção, entre outros. Espero que seja benéfico para si.

II. Compreender a Máquina Quinadeira

2.1 Fundamentos da Quinadeira

A quinadeira é um dispositivo utilizado para dobrar e moldar chapas metálicas. É composta por punções superiores e inferiores e faz a chapa metálica dobrar e deformar-se no ângulo e forma exigidos através da aplicação de pressão.

A função principal da quinadeira é realizar dobras precisas, garantindo assim que a chapa metálica tenha a forma e tamanho requeridos.

2.2 Tipos

Os tipos comuns de quinadeiras dividem-se nos seguintes:

Prensa dobradeira mecânica: exerce pressão através do sistema de transmissão mecânico (como veio de manivela, engrenagens e bielas). Apresenta uma estrutura simples, baixo custo e velocidade e precisão relativamente reduzidas.

Prensa dobradeira hidráulica: utiliza um cilindro hidráulico para gerar pressão. É superior às quinadeiras mecânicas em precisão e força, sendo adequada para requisitos de dobra em grande escala e alta precisão.

Quinadeira elétrica: utiliza um motor servo para controlar a força de dobragem. A prensa dobradeira elétrica apresenta bom desempenho em velocidade, precisão e consumo de energia, sendo adequada para processamento fino.

2.3 Componentes Principais

Base: como estrutura principal da máquina, suporta o peso de toda a máquina e garante estabilidade durante o período de processamento.

Êmbolo: exerce pressão sobre a chapa metálica durante o processo de dobragem. O controlo preciso do êmbolo afeta diretamente a qualidade da dobra.

Matriz: a matriz é normalmente composta pela matriz superior e inferior, que são utilizadas para formar a forma de dobra específica. O design da matriz e o material são essenciais para a precisão do processamento e para a qualidade do produto.

Dispositivo de batente traseiro: é utilizado para posicionar a chapa de modo a garantir a precisão e a repetibilidade da dobra.

Sistema de controlo: é o cérebro da quinadora e serve para definir e controlar os parâmetros de processamento, como pressão, velocidade e posição.

Ⅲ. Romper e Inovar: Por Que Dominar a Quinadora é uma Competência Dourada na Produção Moderna

No panorama da produção atual, o papel do operador de quinadora está a ser redefinido. Já não é apenas um assistente de máquina — estes profissionais são engenheiros, matemáticos e artistas numa só pessoa — especialistas em conformação de precisão. Dominar a quinadora significa dominar uma competência que impacta diretamente a segurança, a qualidade, a eficiência e a rentabilidade de uma empresa. Este guia apresenta um mapa de competências completo, do principiante ao especialista, para o ajudar a evoluir de “operador de máquina” para “artesão de chapa metálica de precisão”.”

3.1 Redefinir a Quinadora: Mais do que uma Máquina — A Arte no Núcleo da Conformação de Precisão

Uma quinadora é muito mais do que uma ferramenta para dobrar chapas metálicas — é o coração da conformação de precisão. Desde as nervuras das asas de aeronaves e invólucros eletrónicos até aos componentes de chassis automóveis, a base destas formas tridimensionais complexas está na capacidade do operador em transformar uma chapa plana em peças precisamente moldadas. Ao selecionar as matrizes superior e inferior adequadas, uma quinadora pode realizar vários processos, incluindo Dobra no Ar, Dobra de Fundo e Cunhagem, cada um exigindo estratégias distintas de precisão, eficiência e controlo da recuperação elástica. Assim, compreender uma quinadora significa entender a integração entre mecânica dos materiais, geometria e sequenciação de processos.

3.2 O Valor da Competência: Como Operadores Excecionais Promovem Segurança, Qualidade e Lucro

Operadores de quinadora altamente qualificados são ativos inestimáveis para qualquer fabricante. O seu impacto é mais evidente em três dimensões críticas:

(1) Segurança

Uma quinadora exerce centenas de toneladas de força, e um funcionamento incorreto pode causar ferimentos graves ou danos no equipamento. Operadores experientes não só seguem protocolos essenciais — como o uso de EPI —, mas também antecipam riscos, configuram corretamente sistemas de segurança como cortinas de luz e controlos bimanual, e reagem rapidamente em emergências. São a última linha de defesa na manutenção de um ambiente de produção seguro.

(2) Qualidade

Até 90 % da precisão dimensional de uma peça depende da fase de dobra. Operadores especializados compreendem e calculam Dedução de Dobra e o Fator K, preveem a extensão do material e a recuperação elástica durante a dobra, e atingem tolerâncias ao nível do mícron. A sua precisão reduz a necessidade de rebarbagem, otimiza as fases subsequentes de soldadura e montagem, e assegura uma qualidade de produto consistente.

(3) Rentabilidade: O domínio técnico traduz-se diretamente em desempenho financeiro.

• Desperdício Reduzido: Uma configuração e dobras de teste precisas evitam sucata dispendiosa devido a ângulos ou dimensões incorretas.
• Eficiência Melhorada: Operadores qualificados leem os desenhos rapidamente, configuram as máquinas de forma eficiente e otimizam as sequências de dobra para encurtar os ciclos de produção.
• Redução de Custos: A dobra de precisão resulta em cordões de soldadura menores e menor utilização de material de enchimento em processos posteriores, poupando materiais e horas de trabalho.
• Expansão do Negócio: Encomendas complexas que exigem dobras intrincadas — como recuos ou tolerâncias extremamente apertadas — só podem ser executadas por operadores de topo, determinando se uma fábrica pode garantir projetos de alto valor.

3.3 O Espírito da Mestria: A Mudança de Mentalidade de “Operador de Máquina” para “Artesão de Precisão”

A transformação de operador para artesão centra-se numa mudança de pensamento. Não se trata apenas de “como operar”, mas de “porquê” e “como otimizar”.”

Esta mudança de mentalidade significa pensar como um engenheiro — focando não apenas em como dobrar, mas em por que deve ser feito dessa forma, tratando cada operação como uma oportunidade para experimentação e melhoria do processo.

3.4 O Seu Caminho de Crescimento Personalizado: Um Roteiro para Iniciantes, Operadores Avançados e Futuros Especialistas Técnicos

O domínio da quinadeira não acontece de um dia para o outro — requer aprendizagem estruturada e prática prática. O que se segue é um roteiro concebido para o guiar desde o nível de entrada até à mestria profissional.

(1) Etapa Um: Principiante (0–1 Ano) — Segurança em Primeiro Lugar, Construir uma Base Sólida

Esta etapa foca-se no desenvolvimento de uma forte consciência de segurança e na aprendizagem das operações básicas da máquina.

Competências Essenciais:

• Consciencialização para a Segurança: Compreender e seguir rigorosamente todos os procedimentos de segurança, incluindo o uso de EPI, configuração da cortina de luz de segurança e funções de paragem de emergência.
• Familiaridade com a Máquina: Aprender os principais componentes (estrutura, martelo, mesa de trabalho, batente traseiro, sistema de controlo) e tipos de máquinas (mecânica, hidráulica, servo eletro-hidráulica).
• Operação Básica: Praticar arranque, desligamento, referenciação e tarefas fundamentais de controlo manual.
• Noções Básicas de Ferramentas: Identificar punções e matrizes padrão (ranhuras em V) e compreender princípios básicos de seleção para a espessura do material, como a “regra das oito vezes”.”
• Dobragem Simples de Peças: Com orientação, executar peças básicas que envolvam uma ou duas dobras.
• Recursos de Aprendizagem: Manuais de equipamento, formação em segurança na oficina e mentoria de operadores experientes.
• Marco: Alcançar a capacidade de realizar tarefas simples de dobragem de forma segura e independente, sem supervisão.

(2) Fase Dois: Operador Avançado (1–3 Anos) — Em Busca de Precisão e Eficiência

O objetivo nesta fase é melhorar a precisão e a eficiência da dobragem, ao mesmo tempo que se adquire uma compreensão dos princípios subjacentes ao processo.

Competências Essenciais:

• Interpretação de Desenhos Técnicos: Ler e analisar com confiança desenhos de engenharia complexos, incluindo tolerâncias, ângulos e raios de dobra.
• Cálculo de Processos: Dominar cálculos para o desenvolvimento de padrões planos, dedução de dobra e compensação de retorno elástico.
• Programação CNC: Aprender a programar sistemas NC ou CNC — definindo ângulos de dobragem, posições do batente traseiro, pressões — e otimizar sequências de dobragem para evitar interferências.
• Especialização em Ferramentas: Selecionar com precisão combinações de matrizes com base no tipo de material, espessura e raio de dobra, incluindo ferramentas especiais como matrizes de pescoço de ganso e de ângulo agudo.
• Controlo de Qualidade: Utilizar transferidores e paquímetros para medições precisas e corrigir desvios ajustando os parâmetros do programa.
• Resolução de problemas: Identificar e resolver problemas comuns como ângulos incorretos, riscos ou marcas nas peças.
• Recursos de Aprendizagem: Formação profissional de organizações como a FMA (Fabricators & Manufacturers Association, International), manuais de fornecedores de ferramentas e software de simulação online.
• Marco: Capaz de programar e realizar testes de execução de forma independente para peças complexas com múltiplas dobras, garantindo consistência em toda a produção em massa.

(3) Etapa Três: Especialista Técnico / Mestre Fabricador (3+ anos) — Inovação e Legado

Neste nível, torna-se o especialista de referência para resolver problemas complexos e o suporte técnico principal da sua equipa.

Competências Essenciais:

• Técnicas Avançadas: Mestre em fecho de bordas (hemming), dobra com desfasamento/joggle, dobra com raio grande e outros processos complexos.
• Desafios Extremos: Capaz de lidar com tarefas de dobra não convencionais, como abas ultra-pequenas ou geometrias intrincadas, levando tanto a máquina como as ferramentas ao limite.
• Otimização e Inovação de Processos: Não apenas executa os processos existentes, mas também os aperfeiçoa—desenhar novas abordagens de dobra ou propor ferramentas não padrão para aumentar a eficiência e a qualidade.
• Resolução de Problemas a Nível de Sistema: Habilidoso em diagnosticar e resolver problemas complexos de equipamentos que envolvem sistemas hidráulicos, controlo elétrico e software.
• Transferência de Conhecimento e Liderança: Capaz de formar novos operadores, desenvolver procedimentos operacionais padrão (SOPs) e atuar como consultor técnico para engenheiros em Design para Fabrico (DFM).
• Recursos de Aprendizagem: Seminários técnicos avançados, colaboração aprofundada com fabricantes de máquinas e ferramentas, e participação em projetos de desenvolvimento de novos produtos.
• Marco: Torne-se o especialista reconhecido da equipa — capaz de resolver qualquer desafio de dobra e gerar valor insubstituível para a empresa através da sua habilidade e experiência.

A jornada de operador a mestre artesão é longa, mas profundamente recompensadora. Reflete não apenas progressão na carreira ou ganho financeiro, mas um compromisso mais profundo em transformar metal frio em formas precisas e funcionais através de habilidade e intelecto — o verdadeiro espírito do artesão.

Ⅳ. Segurança em Primeiro Lugar: O Código Inquebrável para uma Operação Sem Acidentes

No mundo da dobra e conformação, a precisão e a eficiência são importantes — mas a segurança está acima de tudo como o alicerce inabalável, a regra suprema. De acordo com a Administração de Segurança e Saúde Ocupacional dos EUA (OSHA), a proteção inadequada de máquinas figura entre as dez infrações mais frequentemente citadas, com mais de 88% classificadas como graves. Todos os anos, centenas de lesões graves — que vão desde esmagamentos até amputações — ocorrem em operações com prensas dobradeiras. Assim, para um verdadeiro operador de nível mestre, a segurança deve evoluir além dos manuais para se tornar uma mentalidade orientadora — construindo uma parede impenetrável contra acidentes.

4.1 Reconhecimento Preciso de Perigos: Deteção de Pontos de Aperto, Recuos e Riscos Ocultos do Sistema

O reconhecimento profissional de riscos é a primeira linha que separa os novatos dos especialistas. Os perigos não são apenas visíveis — muitas vezes espreitam profundamente dentro da maquinaria ou na repetição das tarefas diárias.

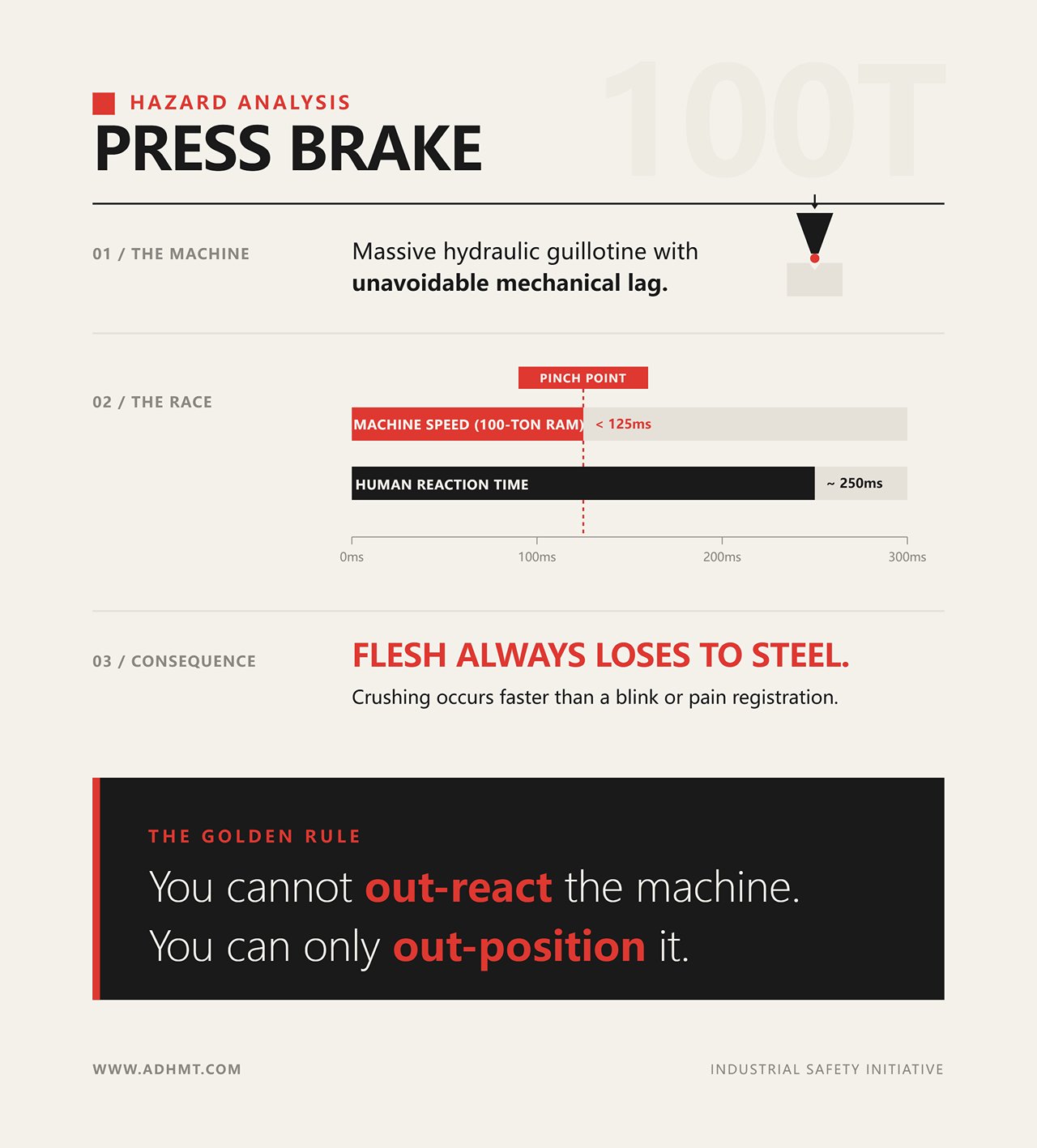

4.1.1 Lesões Físicas: Cenários Comuns de Esmagamento, Aperto e Corte e a Sua Prevenção

Este é o risco mais direto — e brutal.

(1) Ponto de Operação

Esmagamento: A zona mais perigosa de uma prensa dobradeira — o ponto onde o punção e a matriz se encontram. No instante do fecho, a enorme pressão pode causar lesões devastadoras por esmagamento ou mesmo amputações.

Ação de Maior Risco: Quando os operadores, procurando rapidez ou manuseando peças pequenas, colocam as mãos na área de operação para estabilizar ou posicionar a peça de trabalho.

Princípio de Prevenção: Assuma sempre que os dispositivos de segurança podem falhar — mantenha as mãos completamente afastadas da zona de fecho da matriz.

(2) Pontos de Aperto do Sistema de Posicionamento Traseiro

Os sistemas automáticos de posicionamento traseiro podem mover-se rapidamente e silenciosamente sob controlo programado, criando vários pontos de aperto ocultos entre os trilhos-guia e a estrutura da máquina. Focados na peça de trabalho dianteira, os operadores podem facilmente ignorar os perigos atrás deles.

Princípio de Prevenção: Trate a parte traseira da máquina como uma “zona de proibição de entrada”. Faça ajustes ou recolha peças apenas quando o programa estiver em pausa e o posicionamento traseiro completamente parado.

(3) Perigos de Recuo do Material e de Corte

Ao dobrar chapas longas e finas, a extremidade livre pode levantar-se rapidamente à medida que o ângulo se forma, atingindo qualquer pessoa dentro do alcance. Além disso, as extremidades recém-cortadas das chapas são extremamente afiadas e podem causar cortes profundos.

Princípio de Prevenção: Antecipe o trajeto do material durante a dobra — assegure-se de que ninguém está dentro do seu raio de movimento; use sempre luvas resistentes a cortes ao manusear chapa metálica.

4.1.2 Riscos do Sistema: Potenciais Falhas nos Sistemas Hidráulico, Elétrico e de Controlo

A própria máquina representa outra grande fonte de perigo — um sistema aparentemente estável pode falhar inesperadamente por muitas razões.

(1) Falha no Sistema Hidráulico

Frequentemente chamado de sistema circulatório da máquina, os perigos potenciais incluem mangueiras rompidas causando ejeção de óleo a alta pressão, vedantes gastos que levam a deriva do êmbolo ou descida não intencional, e cilindros ou hastes de ligação soltos resultando em movimento errático.

Princípio de Diagnóstico: Ouça ruídos anormais, como batidas da bomba ou sons de impacto, monitorize o nível e a limpeza do óleo, e verifique a temperatura e a vibração nos pontos-chave — estes servem como indicadores de diagnóstico da saúde do sistema.

(2) Falhas no Sistema Elétrico e de Controlo

Os problemas podem incluir botões de controlo com mau funcionamento, mensagens de erro nos painéis de controlo, falhas no motor servo, ou interruptores de limite e sensores avariados. O cenário mais perigoso ocorre quando a confusão de sinais desencadeia movimentos não intencionais da máquina. A ativação acidental de pedais de pé também é uma causa comum.

Princípio de Diagnóstico: Nunca ignore códigos de erro num sistema de controlo. Certifique-se de que os pedais de pé estão protegidos por resguardos e fixos de forma segura para evitar ativações acidentais.

(3) Riscos Desconhecidos com Equipamentos Usados ou Antigos

É necessária precaução extra ao comprar ou utilizar máquinas em segunda mão — os seus sistemas de segurança podem estar desatualizados, contornados ou totalmente ausentes, e podem não cumprir as normas atuais ANSI B11.3.

Princípio de Prevenção: Certifique-se sempre de que profissionais qualificados realizam uma auditoria de segurança e avaliação de riscos abrangente antes de operar qualquer máquina que não seja nova.

4.1.3 Saúde Ocupacional: Gestão de Ruído, Poeiras e Perigos Ergonómicos

Estes são as ameaças lentas e cumulativas — o tipo de lesões “sapo a ferver” que podem destruir silenciosamente a saúde a longo prazo de um operador.

(1) Ruído

As quinadeiras — particularmente os modelos hidráulicos mais antigos — produzem ruído contínuo de alto nível de decibéis durante os ciclos de operação, e a exposição prolongada pode levar a perda auditiva permanente.

(2) Esforço Ergonómico

Levantar, posicionar e alinhar repetidamente chapas metálicas pesadas, ou manter posturas desconfortáveis como curvar-se ou inclinar-se para a frente, pode causar tensão musculoesquelética crónica — especialmente nas costas, ombros e pulsos.

(3) Princípios de Gestão

Use sempre proteção auditiva (tampões ou abafadores); utilize mesas elevatórias, ferramentas de sucção ou dispositivos de assistência para reduzir o esforço físico; coloque tapetes anti-fadiga nos postos de trabalho; e faça alongamentos regulares para evitar posturas estáticas prolongadas.

4.2 Escudos de Vida: Uso Correto e Verificação de Dispositivos de Segurança Essenciais

Os dispositivos de segurança não são decorativos — servem como a última linha de defesa que protege vidas. Saber como usá-los é essencial; saber como verificar a sua eficácia define o verdadeiro profissionalismo.

4.2.1 Proteções Ativas: Cortinas de Luz, Controlo Bimanual e Sistemas de Segurança a Laser

Estes dispositivos são concebidos para prevenir acidentes antes que aconteçam.

(1) Cortinas de Luz

Em frente ao ponto de operação, é criada uma ou mais grelhas invisíveis de feixes de infravermelhos. Assim que a mão do operador ou qualquer objeto interrompe um feixe, o sistema de controlo interrompe imediatamente o movimento do êmbolo. Esta é uma das funcionalidades de segurança mais essenciais de uma moderna quinadeira hidráulica.

(2) Sistema de Segurança a Laser (AOPDs)

Esta é uma forma mais avançada de proteção ativa. O emissor e o recetor são montados no êmbolo, movendo-se juntamente com ele para formar uma zona de proteção mesmo por baixo da ponta do punção. Permite que peças de trabalho — como paredes laterais de caixas — entrem na área protegida sem acionar uma paragem, enquanto deteta com precisão a intrusão de um dedo. O resultado é uma combinação equilibrada de segurança e produtividade.

(3) Controlo Bimanual

O operador deve pressionar dois botões posicionados afastados um do outro ao mesmo tempo para iniciar o curso descendente do êmbolo. A lógica é simples: se ambas as mãos estão nos botões, não podem estar na área perigosa da matriz.

(4) Prática de Verificação

A primeira tarefa de cada dia: verificar os sistemas de segurança! Utilize uma barra de teste (normalmente fornecida pelo fabricante da máquina) para bloquear deliberadamente a cortina de luz ou a zona de proteção a laser a diferentes velocidades e comprimentos de curso, confirmando que o êmbolo para instantaneamente. Para o controlo bimanual, teste pressões com uma só mão e pressões assíncronas para garantir que a máquina nunca é ativada. Qualquer falha na verificação requer paragem imediata e comunicação.

4.2.2 Proteção Passiva: Mecanismo de Resposta de Paragem de Emergência (E-Stop)

Quando a proteção ativa falha ou ocorre qualquer situação inesperada, esta é a medida final para parar todo o movimento perigoso.

(1) Botão de Paragem de Emergência (E-Stop)

Um botão grande, vermelho vivo e em forma de cogumelo. Ao premir, corta tanto a alimentação elétrica como os circuitos de controlo, fazendo com que todos os componentes em movimento parem completamente.

Cada operador deve desenvolver memória muscular para a localização exata do E-Stop. Lembre-se: embora pressionar o E-Stop possa evitar uma emergência, é uma paragem forçada que pode exigir a reinicialização do sistema. Mais importante ainda, o E-Stop nunca deve ser usado como interruptor de energia de rotina — e absolutamente nunca como substituto do procedimento LOTO!

4.2.3 Equipamento de Proteção Individual (EPI): Lista Completa da Cabeça aos Pés

O EPI é a última camada de armadura do seu corpo. Usá-lo corretamente não é para passar inspeções — é um compromisso com a sua própria vida.

4.3 Bloqueio/Etiquetagem (LOTO): A Linha de Vida de Segurança para Trocas de Ferramentas e Manutenção

LOTO é um procedimento rigoroso e formal concebido para garantir que as fontes de energia perigosas estão totalmente isoladas e bloqueadas durante a manutenção ou reparação, prevenindo a libertação acidental. Nas operações com prensa dobradeira, é mais utilizado para trocas de matrizes e manutenção de equipamentos. Ignorar o LOTO é como dançar na beira de um precipício.

(1) O Equívoco Mortal

“Só vou trocar uma pequena matriz; vai demorar apenas alguns minutos — não há necessidade de LOTO.” Esta mentalidade é a causa de inúmeros acidentes. A OSHA determina claramente que sempre que qualquer parte do corpo de um trabalhador entrar numa zona de perigo, devem ser implementados procedimentos de controlo de energia. As trocas de matrizes enquadram-se perfeitamente nesta definição, e a exceção chamada “serviço menor rotineiro e repetitivo” raramente se aplica aqui.

(2) O Procedimento Padrão de Seis Etapas do LOTO:

1. Preparar: Identificar todos os tipos de energia (elétrica, hidráulica, pneumática, gravitacional, etc.) e os respetivos pontos de isolamento.
2. Desligar: Desligar a máquina seguindo os procedimentos normais.
3. Isolar: Desconectar todas as fontes de energia, como abrir disjuntores ou fechar válvulas hidráulicas.
4. Bloquear e Etiquetar: Coloque cadeados em cada ponto de isolamento e afixe etiquetas indicando o nome do operador e a hora. Cada participante da manutenção deve aplicar o seu próprio cadeado.
5. Libertar Energia Armazenada: Descarregue qualquer energia residual — alivie a pressão hidráulica, aguarde que os volantes parem completamente ou utilize blocos de segurança para suportar fisicamente o êmbolo contra a gravidade.
6. Verificar: Tente ligar a máquina (pressione o botão de arranque) para confirmar que não pode ser ligada antes de iniciar o trabalho.

Guarde a sua chave no seu próprio bolso — a sua vida está nesse bolso. Nunca permita que outra pessoa coloque ou retire o cadeado em seu nome, e nunca salte nenhum passo por conveniência, especialmente o passo “Verificar”.

4.4 Incorporar uma Cultura de Segurança: Integrar POPs, 5S e Melhoria Contínua na Prática Diária

Os objetivos de zero acidentes não podem ser alcançados apenas através de sistemas e máquinas; dependem, em última instância, de uma cultura de segurança profundamente enraizada.

(1) Procedimentos Operacionais Padrão (POPs)

Um POP não é um documento para acumular pó — é um guia para as melhores práticas em cada operação. Um bom POP detalha cada etapa, desde as inspeções antes do arranque e o manuseamento de materiais até à limpeza no encerramento, com notas de segurança claras em cada fase. Tornar o cumprimento dos POPs num hábito é a base da normalização.

(2) Gestão 5S

Os 5S (Seiri, Seiton, Seiso, Seiketsu, Shitsuke) formam a base da gestão de segurança. Um espaço de trabalho limpo, organizado e ordenado reduz naturalmente os riscos de escorregões e tropeções e ajuda os operadores a manter o foco. Ferramentas e moldes organizados de forma adequada também minimizam significativamente os riscos durante as trocas de ferramentas.

(3) Melhoria Contínua (Kaizen)

A segurança não tem linha de chegada — apenas melhoria contínua. Incentive os operadores a reportar quase acidentes e perigos potenciais, tratando-os como oportunidades de aprendizagem e não como motivo de culpa. Encare cada auditoria de segurança e reunião pré-turno como uma oportunidade de melhoria. Uma vez que este estado de espírito se enraíze, a segurança torna-se uma segunda natureza para todos.

Ⅴ. Fundamentos Teóricos: A Ciência e a Matemática por Trás da Dobragem de Precisão

Se a segurança é a base da operação, então uma compreensão sólida dos princípios científicos e matemáticos subjacentes é o caminho para a mestria no trabalho de chapa metálica de precisão. O verdadeiro artesanato não se baseia em uma perceção vaga — é construído sobre uma compreensão exata de desenhos, materiais, mecânica e geometria. Este capítulo revela a lógica por detrás das dobras perfeitas, ajudando-o a estabelecer uma base teórica inabalável.

5.1 Leitura de Desenhos: Da Representação 2D à Imaginação Espacial 3D

Um desenho técnico é a conversa mais precisa entre o projetista e o construtor. Ler verdadeiramente um desenho não é apenas decifrar números, mas compreender a intenção tridimensional e o propósito funcional por detrás deles.

5.1.1 Interpretação de Vistas e Tolerâncias: Dominar GD&T para Revelar a Intenção do Projeto

Um desenho padrão de chapa metálica normalmente inclui vistas frontal, superior e lateral, mas a verdadeira essência de uma peça reside nas suas tolerâncias. Um operador de nível mestre pode extrair dois tipos de informação de um desenho:

(1) Instruções explícitas

Por exemplo, uma tolerância de furo marcada ±0,1 mm é uma regra absoluta que deve ser seguida. Desenhos mais avançados utilizam Dimensionamento e Toleranciamento Geométrico (GD&T). Um furo marcado com um símbolo de tolerância de posição significa que a sua posição relativa a um furo de referência é mais crítica do que as suas coordenadas exatas. Compreender isto permite-lhe priorizar ajustes — sabendo quais dimensões podem ser afinadas e quais devem permanecer inalteradas.

(2) Intenção implícita

Por exemplo, uma dimensão sem tolerância especificada não significa “sem limite”. Segue o padrão geral de tolerância da oficina (como ISO 2768-mK). Mais importante ainda, deve perguntar: “Qual é a função desta aba — serve como borda de montagem da caixa ou como nervura interna de reforço?” Se for uma borda de montagem, o seu encaixe com peças adjacentes é fundamental — mesmo que sacrifique um pouco de precisão angular, as dimensões de acoplamento devem ser exatas. Este tipo de mentalidade de engenharia distingue um operador habilidoso de um verdadeiro especialista de processo.

5.1.2 Compreender os parâmetros de dobragem: A relação entre raio de dobra, ângulo e comprimento do padrão plano

Cada dobra é definida por três parâmetros-chave: o raio interno da dobra (r), o ângulo de dobra (θ) e a espessura do material (t). Juntos, estes determinam a geometria final da peça e, mais importante, o Comprimento do padrão plano. Para visualizar isto, imagine uma chapa plana a ser dobrada — a camada externa estica enquanto a camada interna comprime. Isto significa que o material na zona de dobra não se comporta como uma simples adição linear; são necessários cálculos precisos para compensar a diferença. É aqui que começam todos os cálculos de comprimento do padrão plano.

5.2 Compreender o comportamento do material: Dominar a “personalidade” dos diferentes metais

Os metais estão longe de serem substâncias uniformes. Cada tipo tem o seu próprio “temperamento” mecânico. Compreender estas diferenças é essencial para obter resultados consistentes e de alta qualidade na dobragem.

5.2.1 Indicadores-chave de desempenho: Efeitos da resistência ao escoamento, ductilidade e direção do grão

(1) Resistência ao escoamento

A resistência ao escoamento marca o limite onde um material passa de deformação elástica para plástica (permanente). Quanto maior a resistência ao escoamento, mais o material resiste à dobra, levando a duas consequências diretas:

① Maior força de dobragem necessária;

② Recuperação elástica mais acentuada.

Por exemplo, o aço inoxidável tem uma resistência ao escoamento muito mais elevada do que o aço macio, o que torna a sua recuperação elástica consideravelmente maior.

(2) Ductilidade

A ductilidade refere-se à capacidade de um material sofrer deformação plástica antes de fraturar. Quanto maior a ductilidade, mais flexível é o material, permitindo raios de dobra menores sem fissurar. Materiais de baixa ductilidade (como certas ligas de alumínio de alta resistência) podem desenvolver fissuras superficiais no lado externo se forem forçados a dobras apertadas.

(3) Direção do Grão

Durante a laminação, os grãos internos do metal alongam-se na direção da laminação, formando uma “textura” invisível. Esta direção do grão é um parâmetro crucial, mas frequentemente negligenciado:

(4) Dobragem na Direção do Grão (linha de dobra paralela à direção do grão)

Tal como ao rachar madeira ao longo do veio, isto pode causar fissuras facilmente e deve ser evitado sempre que possível.

(5) Dobragem Contra a Direção do Grão (linha de dobra perpendicular à direção do grão)

Este é o método ideal — os materiais conseguem suportar maior deformação sem fissurar.

(6) Dica de Especialista

Técnicos experientes consideram a direção do grão ao organizar os painéis em chapa, garantindo que as dobras críticas com pequenos raios fiquem orientadas contra o grão para máxima resistência e qualidade.

5.2.2 Comparação de Materiais: Referência Rápida para as Características de Dobragem do Aço, Aço Inoxidável e Liga de Alumínio

Nota: As relações r/t acima são diretrizes empíricas. Os valores precisos devem ser verificados utilizando tabelas de referência de materiais ou dados experimentais.

5.3 Superar o Retorno Elástico: O Segredo Fundamental para o Controlo Preciso do Ângulo

O retorno elástico é um desafio constante nas operações de dobragem — ocorre quando o material recupera elasticamente após a pressão ser libertada, fazendo com que o ângulo da dobra “volte atrás”. Por exemplo, se pretender fazer uma dobra de 90° mas, ao libertar a pressão, terminar com 91°, experimentou o retorno elástico. Dominar o controlo do retorno elástico é a marca distintiva de um operador especialista.

5.3.1 Compreender a Mecânica do Retorno Elástico e Determinar o Fator de Retorno Elástico

A magnitude do retorno elástico é influenciada principalmente por três fatores: uma maior resistência ao escoamento do material aumenta o retorno elástico, maiores relações entre raio de dobra e espessura aumentam o retorno elástico, e aberturas de matriz em V mais largas também o aumentam. Tradicionalmente, pode ser quantificado através do Fator de Retorno Elástico da Dobra (BSF) ou medindo diretamente o ângulo de retorno elástico. No entanto, para operadores práticos, as estratégias eficazes de compensação são as mais importantes.

5.3.2 Três Estratégias de Compensação de Ângulo: Julgamento Intuitivo, Dobragem de Teste e Ajuste Automático CNC

(1) Método Intuitivo (“O Instinto do Veterano”)

Ao longo de anos de experiência, operadores qualificados desenvolvem uma base de conhecimento interna: “Para aço inoxidável de 2 mm com matriz em V de 20 mm, para alcançar um verdadeiro 90°, configuro o programa para 87,5°.” Este método é rápido mas altamente pessoal — menos fiável quando se trabalha com novos materiais ou configurações desconhecidas.

(2) Método de Ensaio (“A Precisão do Cientista”)

A abordagem mais fiável e comprovada pelo tempo. Utilize uma peça de sucata do mesmo lote de material para um ensaio de dobra, meça o ângulo real com um transferidor de precisão e depois ajuste a compensação de ângulo da CNC em conformidade. Alcançar a perfeição na primeira peça de produção é muitas vezes o resultado de uma iteração rigorosa e baseada em dados.

(3) Compensação Automática CNC (“A Magia da Tecnologia Moderna”)

Este é o trunfo das quinadoras de alta gama. Ao integrar um sistema de medição de ângulo por laser ou por contacto, a máquina monitoriza continuamente o ângulo de dobra em tempo real. Se o sistema detetar que o ângulo alvo ainda não foi atingido (por exemplo, o retorno elástico deixará a peça a 90,5°), comanda automaticamente o avanço do martelo um pouco mais até que o ângulo previsto após o retorno elástico seja precisamente de 90°. Isto marca uma evolução do controlo em malha aberta para um verdadeiro feedback em malha fechada.

5.4 Fator K na Prática: Das Fórmulas Teóricas aos Cálculos Precisos de Comprimento Desenvolvido

Se dominar o controlo do retorno elástico garante precisão angular, então compreender o Fator K garante precisão dimensional. É a chave secreta para calcular comprimentos desenvolvidos planos com exatidão.

5.4.1 Definição e Fatores que Influenciam o Fator K

Imagine uma chapa metálica dobrada: a superfície exterior estica enquanto a superfície interior comprime. Entre elas existe uma região que não sofre nem tração nem compressão — esta é a Eixo Neutro. O Fator K representa a razão entre a distância deste eixo neutro até à superfície interior da chapa e a espessura total do material.

(1) Função do Fator K

Todos os cálculos de comprimento plano envolvem essencialmente a soma dos comprimentos das secções retas mais o comprimento do arco ao longo do eixo neutro dentro da dobra. O Fator K determina diretamente esse comprimento de arco.

(2) Dica de Especialista: O Fator K não é uma constante fixa!

Varia consoante o tipo de material, raio de dobra, espessura da chapa e método de dobragem (dobra ao ar vs. encosto total). Tipicamente, materiais mais macios como o alumínio têm Fatores K mais elevados do que materiais mais duros como o aço, e raios de dobra maiores resultam em Fatores K mais altos do que raios menores. Um erro comum é usar o valor padrão de 0,44 ou 0,5 no software, o que frequentemente leva a erros dimensionais significativos.

5.4.2 Obtenção Experimental de um Valor K Preciso para um Processo Específico

Uma das marcas de um verdadeiro especialista é a independência de tabelas genéricas de Fator K. Em vez disso, constroem a sua própria base de dados de Fator K específica da oficina, ajustada a combinações particulares de material e ferramentas. Eis como:

(1) Preparar a amostra: Selecionar uma chapa com comprimento e espessura medidos com precisão (por exemplo, L = 200 mm, t = 2,0 mm).

(2) Dobrar com precisão: Utilizando a combinação de ferramentas em estudo (por exemplo, punção com raio R1, abertura de matriz V16), efetuar uma dobra precisa de 90° no centro da chapa.

(3) Medir resultados: Utilize um paquímetro para medir os comprimentos externos das abas A e B após a dobra.

(4) Cálculo inverso: Com geometria simples, pode determinar o comprimento real plano da zona dobrada a partir de A, B, r, t e do ângulo de 90°, e a partir daí calcular com precisão o Fator K para essa configuração específica.

• Comprimento plano L = A + B - (2 × (t + r)) + Tolerância de Dobra (BA)
• Tolerância de Dobra BA = f(K, r, t)
• Com L, A, B, t e r conhecidos, pode resolver para K.

(5) Construir a sua base de dados: Registe o valor de K calculado, anotando o material correspondente, a espessura, o punção e a matriz utilizados. Repita este procedimento para as suas configurações mais comuns para compilar uma “Tabela de Referência Rápida do Fator K”. Se o seu software CAD/CAM permitir, importe estes valores para a biblioteca de materiais.

Embora este processo possa parecer moroso, a recompensa é enorme. Liberta os seus cálculos de padrões planos da suposição e oferece uma precisão sem precedentes. Quando compreender a “personalidade” de um material, os “padrões” de retorno elástico e o “código” do Fator K, terá dominado verdadeiramente a essência científica da dobra precisa.

Ⅵ. Dominar as Ferramentas: Conhecimento Profundo e Sinergia Eficiente Entre Máquina e Ferramentas

Tendo estabelecido os princípios de segurança e teoria, chegamos agora ao coração do conceito “para fazer um bom trabalho, é preciso primeiro afiar as ferramentas”. Uma prensa dobradora e as suas ferramentas são como o pincel e a tinta de um calígrafo—the seu desempenho, alinhamento e estado influenciam diretamente o resultado final. Este capítulo disseca as complexas engrenagens deste sistema de precisão, guiando-o de simples operador a mestre capaz de comunicar de forma inteligente e eficiente com a máquina e as ferramentas.

6.1 Anatomia da Máquina: Componentes-Chave desde a Estrutura e o Carro até ao Batente Traseiro

Para compreender verdadeiramente uma prensa dobradora, é necessário ver além do seu corpo de aço e apreciar a delicada interação de cada componente no equilíbrio entre força e precisão. A estrutura e a mesa formam o “esqueleto” da máquina—a sua rigidez afeta diretamente a estabilidade dimensional sob cargas elevadas. Ao dobrar chapa espessa, mesmo uma deflexão ao nível de micrómetros no centro pode afetar a consistência angular. Para compensar isto, máquinas de alta gama utilizam sistemas de coroa que aplicam força compensatória sob a mesa, mantendo as ferramentas superior e inferior perfeitamente paralelas, garantindo ângulos uniformes em toda a peça.

O carro é o “braço” da máquina, suportando o punção e executando o movimento descendente de conformação. A precisão de posicionamento repetido determina a consistência angular de peça para peça. Os sistemas servo-hidráulicos modernos oferecem controlo excecional, mantendo uma precisão repetida dentro de ±0,002 mm, permitindo uma produção fiável e repetível de peças perfeitamente formadas.

O sistema de batente traseiro funciona como a “régua” da máquina, posicionando com precisão a peça para definir o comprimento da aba e o local da dobra. Evoluiu muito além dos designs de eixo único, tornando-se um sistema inteligente de múltiplos eixos. O eixo R controla o ajuste vertical para acomodar diferentes alturas de matriz ou geometrias complexas de peças; os eixos Z1 e Z2 movem-se independentemente para dobras assimétricas ou em cunha. O movimento sincronizado e de alta velocidade destes eixos não só garante precisão, como também aumenta significativamente a produtividade e a versatilidade das peças—uma fusão elegante de precisão e eficiência emblemática da fabricação moderna.

6.2 Comparação dos Sistemas de Potência: Prensas Dobradouras Hidráulicas, Servo e Híbridas – Pontos Fortes, Fracos e Diretrizes de Seleção

O “coração” que impulsiona o movimento do carro—o sistema de potência—determina o caráter e a eficiência energética da máquina.

Pense nestes sistemas como os motores de um automóvel: a prensa hidráulica tradicional é como um V8 de grande cilindrada — potente, mas guloso; o modelo servo totalmente elétrico assemelha-se a um Tesla — silencioso, rápido e eficiente; enquanto o acionamento híbrido é comparável a um desportivo híbrido de alta performance, oferecendo força explosiva quando necessário e mantendo-se económico em funcionamento constante.

6.3 Masterclass sobre o Sistema de Matrizes: Um Guia Completo de Seleção, Instalação e Manutenção

Se a máquina é o braço, então a matriz são os "dedos" hábeis — a parte que toca diretamente na peça e molda a sua forma final. A profundidade da tua compreensão da matriz define diretamente o limite máximo do teu domínio técnico.

6.3.1 Tipos, Materiais e Guia Visual de Seleção de Punções (Matriz Superior) e Matrizes (Matriz Inferior)

• Punção (Matriz Superior): Os tipos mais comuns incluem o punção reto padrão (para aplicações gerais), o punção pescoço de ganso (usado para evitar interferência ao dobrar peças em forma de U ou com flange) e o punção de ângulo agudo (para compensar o grande retorno elástico do aço de alta resistência).
• Matriz (Matriz Inferior): O tipo mais comum é a matriz com ranhura em V, com várias larguras de abertura. A largura da abertura determina o raio de dobra e a tonelagem necessária durante a dobra livre.
• Material e Tratamento: As matrizes são geralmente fabricadas em aço de ferramenta de liga de alta resistência (como 42CrMo). Para resistir ao desgaste durante a produção de alta resistência ou alto volume, as suas superfícies de trabalho são endurecidas por indução ou totalmente tratadas termicamente. Matrizes de alta qualidade podem também ser submetidas a nitretação ou receber um revestimento de TiN para prolongar significativamente a vida útil.

6.3.2 A Regra de Ouro para Seleção de Ranhura em V: O Princípio "8× Espessura do Material" e as suas Refinas

(1) A Regra Clássica

Para aço de baixo teor de carbono com resistência à tração de cerca de 450 N/mm², a largura da ranhura em V (V) é tipicamente oito vezes a espessura do material (t), ou seja:

V = 8 × t

Nessa condição, obtém-se um raio interno de dobra ideal aproximadamente igual à espessura do material (r ≈ t).

(2) Refinamentos e Otimizações

• Aço Inoxidável: Com maior limite de escoamento e boa ductilidade, é necessária uma ranhura em V mais larga — tipicamente V = 10–12 × t — para reduzir a tensão de dobra, evitar fissuras e permitir espaço suficiente para o retorno elástico.
• Ligas de Alumínio: Como o material é macio e propenso a marcações nos ombros da ranhura em V, recomenda-se uma largura ligeiramente menor, V = 8–10 × t.
• Aço de Alta Resistência: Devido às forças de dobra muito elevadas, são necessárias ranhuras extra largas — V = 12–20 × t — para distribuir corretamente a tensão.

(3) A Perspetiva do Especialista

Uma ranhura em V mais estreita → requer maior tonelagem, gera um raio interno de dobra menor e resulta em menor retorno elástico;

Uma ranhura em V mais larga → requer menor tonelagem, gera um raio de dobra maior e produz mais retorno elástico.

Selecionar uma ranhura em V consiste essencialmente em encontrar o melhor equilíbrio entre tonelagem, raio de dobra e retorno elástico.

6.3.3 Cálculo de Tonelagem e Margem de Segurança: Prevenir Sobrecarga e Proteger Equipamentos e Matrizes

Estimar a tonelagem necessária antes de cada dobra é essencial para a segurança e para prolongar a vida útil do equipamento.

(1) Fórmula Empírica (Dobra Livre, Aço de Baixo Carbono)

P = (650 × t² × L) / V

P é a tonelagem necessária, t a espessura da chapa, L o comprimento da dobra, e V a largura do entalhe em V.

(2) Margem de Segurança

O valor calculado representa a força mínima necessária — nunca opere a sua máquina a 100% da capacidade nominal. Mantenha sempre pelo menos uma margem de segurança de 20%. Por exemplo, se o cálculo indicar 80 toneladas, utilizar uma máquina de 100 toneladas é uma escolha segura e razoável.

(3) Erro Crítico

A sobrecarga pode danificar não apenas o sistema hidráulico e a estrutura, mas mais frequentemente a própria ponta do punção. Sob pressão excessiva, a ponta do punção pode lascar ou deformar-se permanentemente. Proteger as suas ferramentas dispendiosas começa por nunca exceder os limites de carga.

6.3.4 Instalação e Alinhamento da Matriz: Ajuste Fino para Precisão ao Nível de Microns

O que parece um simples passo de instalação na verdade esconde detalhes cruciais que determinam a precisão final da dobra.

(1) A Limpeza É Tudo: Antes da instalação, limpe cuidadosamente as superfícies de montagem da matriz, a mesa de trabalho e o suporte superior da matriz utilizando um pano macio sem fiapos e ar comprimido. Mesmo uma única limalha de metal pode causar desalinhamento e levar à deformação de toda a peça de trabalho.

(2) Instalação Segura: Siga o procedimento correto para montar as matrizes e assegure-se de que todos os dispositivos de fixação — manuais, pneumáticos ou hidráulicos — estejam totalmente bloqueados.

(3) Alinhamento Preciso: Certifique-se de que as linhas de centro das matrizes superior e inferior coincidam perfeitamente em todo o comprimento.

• Método Tradicional: Baixe lentamente o êmbolo até que uma folha de papel caiba exatamente entre as matrizes. Verifique se o papel está uniformemente preso ao longo de todo o comprimento.
• Método Profissional: Utilize ferramentas de alinhamento dedicadas ou sistemas de alinhamento a laser para uma calibração rápida e precisa.
• Dica Profissional: Apenas 0,1 mm de desalinhamento pode causar uma desvio angular fora da tolerância numa peça com 3 metros de comprimento. Não confie nos seus olhos — confie nas suas ferramentas e nos seus dados.

6.3.5 Gestão do Ciclo de Vida das Matrizes: Da Manutenção de Rotina à Retificação e Restauração

As matrizes são consumíveis, mas uma gestão adequada pode prolongar significativamente o seu período de serviço ótimo.

• Manutenção de Rotina: Após cada utilização, limpe as matrizes e aplique uma fina camada de óleo protetor contra ferrugem. Guarde-as em suportes dedicados para evitar colisões ou danos por empilhamento.
• Deteção de Desgaste: Quando notar riscos nas peças ou aumento da compensação do ângulo de dobra, isso geralmente indica que o raio do ombro do canal em V da matriz inferior aumentou devido ao desgaste — esta é a forma mais comum de degradação da matriz.
• Reparação e Retificação: Nunca tente remodelar uma matriz com uma rebarbadora manual, pois isso irá arruinar a sua precisão e superfície tratada termicamente. Envie-a sempre de volta ao fabricante ou a um serviço profissional de restauração de matrizes para retificação de precisão, garantindo que a sua altura e precisão sejam totalmente restauradas.
• Registo de Utilização: Crie um registo de utilização para cada matriz crítica, anotando a data de compra, horas de operação e número de retificações. Isto ajuda a prever ciclos de fim de vida e a planear substituições com antecedência, evitando interrupções de produção dispendiosas.

Em resumo, uma compreensão profunda tanto dos sistemas da máquina como das matrizes constitui a ponte essencial entre a teoria e a prática. Transforma-o de um operador passivo num verdadeiro especialista — capaz de otimizar configurações, antecipar riscos e desbloquear todo o potencial das suas ferramentas para cada tarefa única.

Ⅶ. Os Cinco Passos Operacionais Fundamentais: Reproduzir a Primeira Peça Perfeita a Partir do Zero

Depois de dominar os fundamentos teóricos e a seleção de equipamentos, chegamos agora ao coração da arte da dobra — a operação prática. A mestria não depende de uma vaga “sensação” ou de suposições, mas sim de um processo preciso, científico e repetível. Este “Método de Operação em Cinco Passos” destila a sabedoria de inúmeros mestres de chapa metálica, guiando-o a controlar sistematicamente cada variável e garantindo que cada produto — desde o primeiro protótipo até à produção em larga escala — cumpra padrões impecáveis.

7.1 Passo Um: Planeamento do Processo e Simulação da Sequência — “Visualize a Peça Final na Sua Mente, Controle o Processo com as Suas Mãos”

Antes mesmo de tocar na máquina, o verdadeiro trabalho começa na tua mente. Esta etapa constitui a base de todo o processo de dobragem e determina a eficiência, a precisão, a segurança e, em última análise, o sucesso do produto final. O operador deve ir além dos desenhos bidimensionais e construir mentalmente um modelo tridimensional completo da peça acabada, planeando a sequência de fabrico ideal.

(1) Pensamento Sistemático Baseado no “Triângulo Dourado”

Um planeamento de processo excecional começa com uma avaliação holística de três elementos essenciais: a máquina, as ferramentas e o material.

• Máquina: Compreende a tonelagem da tua prensa, a precisão, a profundidade da garganta, o número de eixos do batente traseiro e a capacidade de compensação de deflexão. Estes parâmetros definem o que é viável e o que não é.
• Ferramentas: Seleciona as matrizes superior e inferior corretas com base na espessura do material, resistência e raio de dobragem desejado — esta é essencialmente a “pincelada” que molda a geometria.
• Material: Familiariza-te com o tipo de material (por exemplo, aço laminado a frio, aço inoxidável, alumínio), espessura precisa, limite elástico e direção de laminação. Estes fatores determinam as previsões de retorno elástico e a prevenção de fissuras.

Simulação da Sequência de Dobragem

A sequência de dobragem é o núcleo do planeamento do processo. Uma sequência incorreta pode causar interferência entre a peça, a máquina ou as ferramentas, impedindo operações subsequentes e resultando em desperdício.

• Abordagem de Dentro para Fora: Para formas fechadas ou semi-fechadas, como componentes em caixa, dobra primeiro as arestas internas curtas e depois as externas longas, para evitar obstruções nas etapas seguintes.
• Curto Antes do Longo: Dobra as abas mais curtas antes das mais longas para garantir espaço suficiente e evitar interferências.
• Evitar Colisões: Simula mentalmente cada operação de dobragem ou utiliza software offline para verificar a interferência entre a peça, as ferramentas, o batente traseiro e a máquina.
• Planeia Rotações e Inversões: Peças complexas exigem frequentemente inversões ou rotações engenhosas. Um planeamento adequado pode resolver desafios aparentemente impossíveis.

Dicas Profissionais

• Atenção à Direção da Fibra: As linhas de dobragem devem, idealmente, ser perpendiculares à direção de laminação (dobragem transversal à fibra) para obter um raio menor e reduzir o risco de fissuração. Considera a orientação da fibra durante o planeamento do corte da chapa.
• Princípio da Aba Mínima: Uma aba deve ser suficientemente larga para assentar de forma estável na matriz inferior. Como regra geral, o comprimento interno da aba deve ser pelo menos metade da largura da abertura em V mais a espessura do material. Caso contrário, a peça pode escorregar, causando erros dimensionais e riscos de segurança.

7.2 Passo Dois: Definição de Parâmetros e Inicialização do Programa — Dominar o Controlo no Painel

Este passo transforma o seu plano de processo em instruções precisas e executáveis pela máquina. O sistema de controlo da quinadeira CNC atua como o seu “cérebro”, e a precisão dos parâmetros determina diretamente a qualidade da primeira peça.

Introdução e Recuperação de Parâmetros Principais

• Recuperação de Programa: Para produção repetitiva, chamar programas já verificados para melhorar a eficiência.
• Configuração de Novo Programa: Para novas peças, introduzir com precisão todos os parâmetros-chave:
  • Tipo de material, resistência à tração e espessura real;
  • Modelos da matriz superior e inferior, raio do punção e largura da abertura em V;
  • Ângulos de dobra e comprimentos das abas (ou seja, dimensões da posição do batente traseiro).

Aproveitar a Inteligência CNC

O sistema pode calcular automaticamente a pressão de dobra, o curso do eixo Y, a compensação de retorno elástico, a altura de segurança e os pontos de transição de velocidade. Muitos sistemas também suportam programação gráfica — importando desenhos 2D ou 3D para sugerir automaticamente sequências de dobra e ferramentas, minimizando erros de programação.

Dicas Profissionais

• Compensação de Retorno Elástico: Os valores calculados pelo sistema são teóricos; diferenças entre lotes de material afetam os resultados. Ajuste sempre no local — nunca confie cegamente nos dados.
• Equívoco sobre o Raio de Dobra: Na dobra ao ar, o raio interno real depende da largura da abertura em V (aproximadamente 15%–17%), e não do raio do punção. Apenas nos métodos de encosto total ou cunhagem é que o raio do punção define diretamente o raio interno.

7.3 Passo Três: Configuração e Calibração de Precisão — Instalação da Ferramenta e Alinhamento do Batente Traseiro

Este passo faz a ponte entre o programa virtual e a máquina física. Mesmo o menor erro de instalação será amplificado durante a dobra.

Instalação e Alinhamento da Ferramenta

• Limpeza em Primeiro Lugar: Limpe cuidadosamente as matrizes, a mesa de trabalho e os dispositivos de fixação. Resíduos ou pó podem comprometer a precisão e deixar marcas indesejadas.
• Fixação Segura: Instale e bloqueie as matrizes superior e inferior de acordo com as especificações para evitar deslocamentos durante a operação.
• Alinhamento Preciso: As linhas centrais das matrizes superior e inferior devem alinhar-se perfeitamente ao longo de todo o seu comprimento, verificadas com laser ou blocos riscadores. Um carregamento desalinhado afeta os ângulos de dobra e provoca desgaste irregular.

Calibração do Batente Traseiro

• Verificação Multi-Ponto: Meça a distância entre os batentes e o centro da matriz inferior usando um paquímetro ou medidor de profundidade, depois compare e calibre com os valores do sistema.
• Verificar Paralelismo e Perpendicularidade: A viga do batente traseiro deve estar paralela à linha central da matriz inferior, e os batentes devem estar perpendiculares à mesa de trabalho para evitar discrepâncias dimensionais.

Dicas Profissionais

• Verificação da Compensação de Deflexão: Para comprimentos de dobra superiores a um metro, a compensação de deflexão deve estar ativada. Configurações incorretas causam ângulos inconsistentes entre o centro e as extremidades, criando um “efeito canoa”.”
• Atenção com Matrizes Segmentadas: Todas as alturas e linhas de ombro dos segmentos devem coincidir exatamente. Caso contrário, podem ocorrer ângulos irregulares e marcas. A utilização de matrizes retificadas com precisão melhora significativamente a consistência.

7.4 Passo Quatro: Teste de Dobra e Ajuste Fino — A Primeira Peça como Prova Final

Este é o teste crítico que liga a teoria à prática. Uma primeira peça aprovada marca o verdadeiro início da produção em massa.

Procedimento de Dobra de Teste

• Realize dobras de teste utilizando material do mesmo lote do produto final para garantir resultados válidos.
• Verifique primeiro as etapas-chave da dobra antes de concluir a primeira peça completa.

Medição e Inspeção da Primeira Peça

• Medição de Ângulo: Utilizar um transferidor de precisão para medir os ângulos de dobra em várias posições, registando quaisquer desvios.
• Verificação Dimensional: Utilizar um paquímetro para confirmar que os comprimentos das abas correspondem às especificações do desenho.
• Inspeção Visual: Verificar as áreas dobradas quanto a fissuras, riscos ou defeitos de superfície.

Ajuste Fino de Parâmetros

• Compensação de Ângulo: Ajustar os valores do sistema de acordo com os desvios medidos, de modo que o retorno elástico atinja o ângulo alvo.
• Ajuste do Batente Traseiro: Afinar as coordenadas para corrigir variações no comprimento das abas.

Dicas Profissionais

• Diferenciar Tipos de Erro: Os erros sistemáticos podem ser corrigidos através de compensação, enquanto os erros aleatórios exigem inspeção das ferramentas, do batente traseiro ou da técnica do operador.
• “Método de Verificação de ”Dobra Inversa”: Executar uma dobra oposta para testar o paralelismo do batente traseiro — uma técnica comprovada para alcançar elevada precisão.

7.5 Passo Cinco: Produção em Massa e Monitorização do Processo — Tornar Cada Peça Tão Perfeita Como a Primeira

Uma vez que a primeira peça passe na inspeção, o desafio passa da criação para a replicação. O objetivo agora é uma produção estável e eficiente com qualidade consistente.

Iniciar Produção e Manter o Ritmo

Após definir a quantidade do lote, manter um ritmo operativo estável com velocidade e força de alimentação consistentes. Um ritmo irregular é uma causa comum de flutuação dimensional.

Monitorização do Processo e Controlo Estatístico da Qualidade (SPC)

• Inspeção Início–Meio–Fim: Além da inspeção completa da primeira peça, realizar amostragens periódicas durante e após a produção.
• Vigiar Anomalias: Preste atenção ao ruído da máquina, à temperatura do óleo e às mudanças de pressão — estes podem indicar problemas no equipamento ou nas ferramentas.
• Sistemas de Monitorização em Tempo Real: Prensas dobradeiras avançadas podem medir ângulos em tempo real ou usar sensores online para rastreamento completo do processo.

Dicas Profissionais

• Atenção à Deriva Térmica: Operações prolongadas podem causar aumento da temperatura do óleo e deformação estrutural, levando a uma deriva angular gradual — são necessários microajustes periódicos.
• Gestão da Consistência de Lotes: Sempre que um novo material em chapa for introduzido, realize um teste de dobra para verificar diferenças de retorno elástico — nunca assuma desempenho idêntico entre lotes.
• Efeito do Desgaste das Ferramentas: O desgaste a longo prazo afeta tanto a consistência do ângulo como do raio. Estabeleça um programa formal de manutenção de matrizes para garantir estabilidade e precisão duradouras.

Ⅷ. Conclusão

A nossa passagem introduz o conhecimento de formação em prensa dobradeira para o orientar a prestar atenção à formação de competências profissionais. É fundamental para empresas e trabalhadores que utilizam prensas dobradeiras obter formação abrangente, aprendizagem contínua e desenvolvimento de competências na indústria de chapa metálica.

A ADH Machine Tool é um fabricante de prensas dobradeiras com trabalhadores qualificados, técnicos profissionais e pessoal responsável pelo pós-venda, com mais de 40 anos de experiência na indústria de chapa metálica.

Fornecemos programas fiáveis de formação e testes de máquinas, como nas imagens acima. Se quiser receber formação na sua máquina, pode contacte-nos participar nesta sessão de formação gratuita ou visitar o site oficial para aprendizagem de conhecimentos.

Ⅸ. Perguntas frequentes

1. Onde posso encontrar formação em prensas dobradeiras para principiantes?

Os principiantes podem aproveitar escolas técnicas e programas vocacionais que oferecem cursos fundamentais em fabrico de chapa metálica e operação de máquinas. As faculdades comunitárias locais frequentemente disponibilizam estas oportunidades de formação. Muitos fabricantes e associações da indústria também oferecem programas de aprendizagem para experiência prática.

2. Quais são os custos associados a programas de formação em prensas dobradeiras?

Os custos dos programas de formação em prensas dobradeiras variam bastante. Dependem de fatores como a duração do programa, o local e a instituição que oferece a formação. Faculdades comunitárias e escolas técnicas podem disponibilizar opções mais acessíveis em comparação com instituições especializadas.

3. Como alguém pode obter a certificação de operador de prensa dobradeira?

A certificação geralmente envolve a conclusão de um curso de formação e a aprovação num exame. Organismos reconhecidos pela indústria ou a instituição que oferece o programa de formação podem fornecer a certificação. É importante que os operadores mantenham a competência e se mantenham atualizados através de oportunidades de educação contínua.

4. Existem cursos online disponíveis para formação em prensas dobradeiras?

Os cursos online oferecem flexibilidade para quem tem interesse em formação de prensa dobradeira. Diversas plataformas educativas e sites específicos da indústria disponibilizam aulas virtuais com módulos interativos. Esta forma de formação pode ser uma opção conveniente para aprender princípios teóricos e diretrizes de segurança.

5. Quais são os regulamentos da OSHA relativos às operações com prensas dobradeiras?

A OSHA impõe protocolos de segurança para minimizar o risco de acidentes durante as operações com prensas dobradeiras. Os principais requisitos incluem medidas de proteção de máquinas, formação dos funcionários sobre práticas de segurança e manutenção regular dos equipamentos. O cumprimento das normas da OSHA é essencial para a segurança no local de trabalho.

6. Pode explicar a 'regra do 8' nas operações de prensa dobradeira?

A 'regra do 8' refere-se ao uso de uma força de prensagem que não deve exceder 8 vezes a espessura do material para formar uma peça sem causar danos. Esta regra ajuda os operadores a preservar a integridade das ferramentas e da máquina, garantindo uma dobra e conformação precisa dos materiais.

7. Quais precauções de segurança são essenciais ao operar uma prensa dobradeira?

Ao operar uma prensa dobradeira, várias precauções de segurança essenciais devem ser seguidas para proteger o operador e garantir o uso seguro da máquina.

Em primeiro lugar, a proteção da máquina é crucial. Devem ser instalados resguardos físicos à volta das partes móveis para evitar contacto acidental com pontos de esmagamento ou outras áreas perigosas. Dispositivos de segurança, como controlos a duas mãos, ajudam a manter uma distância segura enquanto a máquina está a funcionar, garantindo que as mãos do operador não estão em perigo. Cortinas de luz ou sensores laser perto das matrizes também são eficazes para parar a máquina se o operador entrar na zona perigosa.

A formação adequada do operador é fundamental. Todos os operadores de prensas dobradeiras devem passar por uma formação abrangente sobre segurança, cobrindo os perigos potenciais da máquina e as precauções necessárias. Também se recomenda supervisão regular para garantir o cumprimento dos protocolos de segurança. Além disso, a área de trabalho deve ser mantida limpa e livre de riscos, como restos de materiais, óleo e gordura, que podem provocar escorregamentos, tropeções e quedas.

O equipamento de proteção individual (EPI) é outra medida importante de segurança. Os operadores devem usar luvas, capacetes de segurança e sapatos antiderrapantes para se protegerem contra esmagamentos ou bordas afiadas, e devem usar proteção auditiva para evitar danos auditivos devido ao ruído da prensa dobradeira.

Os procedimentos operacionais de segurança incluem nunca deixar a prensa dobradeira sem vigilância enquanto estiver em uso e seguir os procedimentos corretos de bloqueio/etiquetagem durante a manutenção. A máquina deve ser desligada quando não estiver em operação, e o ambiente de trabalho deve estar livre de distrações.

Por fim, a segurança física não deve ser negligenciada. Os operadores devem evitar tensão muscular utilizando uma postura ergonômica adequada e fazendo pausas regulares. Além disso, ao manusear materiais grandes ou pesados, pode ser necessária a cooperação de duas pessoas para garantir uma operação segura.
