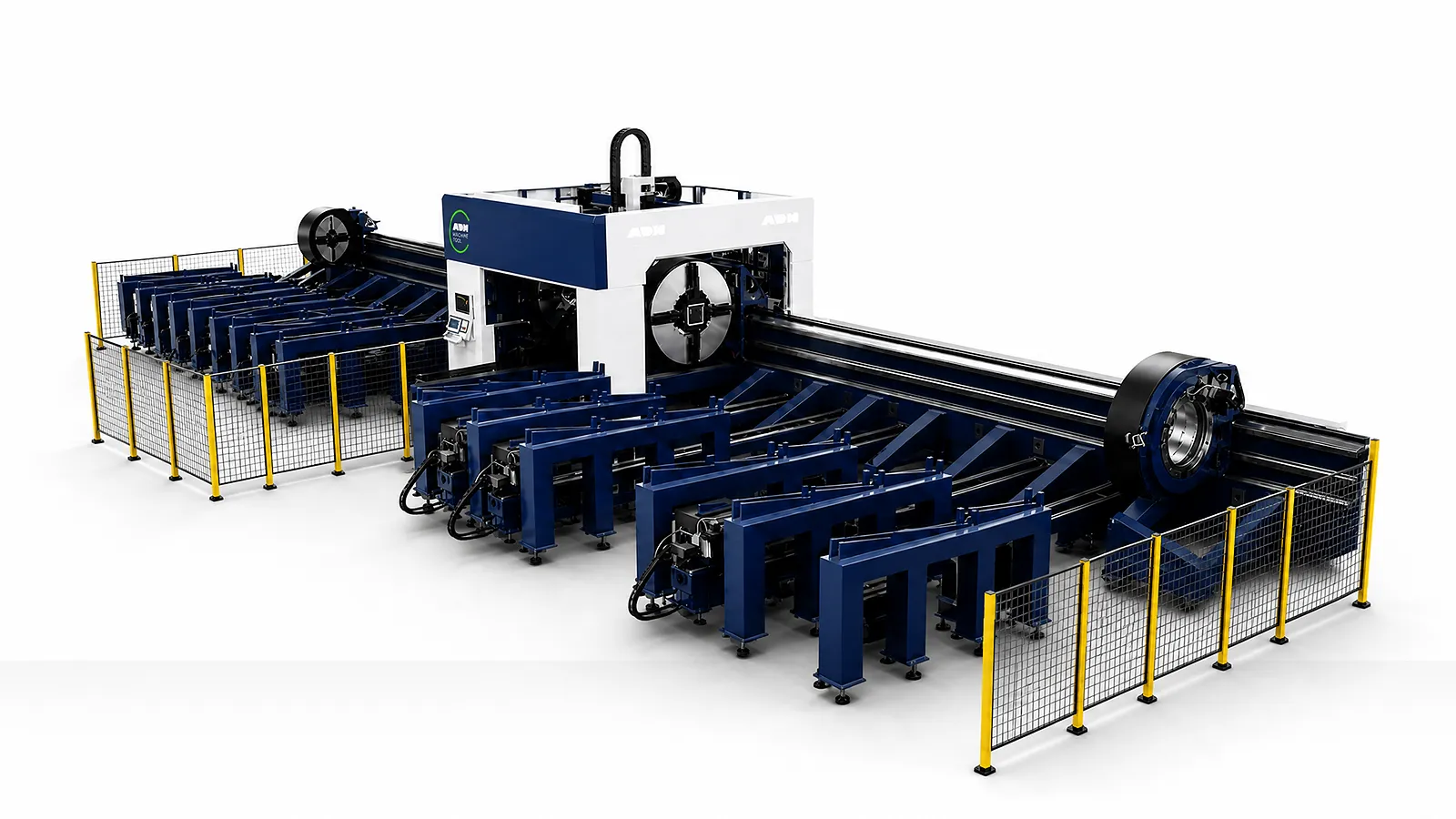

Corte a Laser de Tubos | Série ULT

Corte a Laser de Tubos

Uma família configurável de corte de tubos com rotas de dois e três mandris selecionadas para perfil, comprimento de stock, carga útil, alvo de desperdício e manuseamento.

Pedir um Orçamento Ver Especificações

Especificações técnicas

Configurações e especificações dos mandris ULT

Selecione a família do modelo, o número de mandris e o pacote em conjunto. O comprimento do material segue o modelo correspondente de 6, 9 ou 12 m. O carregamento pneumático tem limites de tamanho de tubo e de carga separados. A velocidade nominal do mandril é especificada a uma velocidade do motor de 1500 rpm.

Configuração do Modelo	Arquitetura do Mandril	Pacote de Mandril	Comprimento Máx. do Material (por modelo)	Gama Redonda	Gama Quadrada	Curso X	Curso Z	Precisão de Posicionamento	Repetibilidade	Velocidade Máxima Acoplada	Aceleração Máxima	Velocidade Nominal do Mandril	Carga Máxima do Mandril	Limites de Carregamento Pneumático
Unidade			m	mm	mm	mm	mm	mm/m	mm/m	m/min	P	r/min	kg
2 mandris A · ULT6016/9016/12016	2 mandris	A	6 / 9 / 12	Ø10–160	160×160	300	250	±0,04	±0,03	100	1.2	53.5	150	Tubo quadrado: diâmetro circunscrito ≤160 mm
2 mandris B · ULT6016/9016/12016	2 mandris	B	6 / 9 / 12	Ø10–160	160×160	300	250	±0,04	±0,03	100	1.2	53.5	160	Tubo quadrado: diâmetro circunscrito ≤160 mm
2 mandris A · ULT6024/9024/12024	2 mandris	A	6 / 9 / 12	Ø10–240	227×227	400	300	±0,04	±0,03	100	1	53.5	400; 260 com carregamento pneumático	Tubo redondo: Ø10–220 mm; tubo quadrado: diâmetro circunscrito ≤220 mm
2 mandris B · ULT6024/9024/12024	2 mandris	B	6 / 9 / 12	Ø10–230	230×230	400	300	±0,04	±0,03	100	1	53.5	260	Tubo redondo: Ø10–220 mm; tubo quadrado: diâmetro circunscrito ≤220 mm
2 mandris A · ULT6028/9028/12028	2 mandris	A	6 / 9 / 12	Ø10–280	275×275	450	300	±0,04	±0,03	75	0.8	37.5	600	Não disponível
2 mandris A · ULT6036/9036/12036	2 mandris	A	6 / 9 / 12	Ø10–360	350×350	550	400	±0,04	±0,03	60	0.6	23	1000	Não disponível
Mandril triplo A · ULT6024/9024/12024	3 mandris	A	6 / 9 / 12	Ø10–240	227×227	700	350	±0,04	±0,03	100	1	53.5	400	Não especificado para esta configuração
Mandril triplo B · ULT6024/9024/12024	3 mandris	B	6 / 9 / 12	Ø10–230	230×230	700	350	±0,04	±0,03	100	1	53.5	260	Não especificado para esta configuração
Mandril triplo A · ULT6028/9028/12028	3 mandris	A	6 / 9 / 12	Ø10–280	275×275	800	350	±0,04	±0,03	75	0.8	37.5	600	Não especificado para esta configuração
Mandril triplo A · ULT6036/9036/12036	3 mandris	A	6 / 9 / 12	Ø10–360	350×350	1000	400	±0,04	±0,03	60	0.6	23	1000	Não especificado para esta configuração

Entradas de tubo

Escolha a disposição do mandril para o seu stock

O perfil, a geometria de corte, o manuseamento do stock e os dados do processo determinam a rota ULT correta.

Perfil e dimensões

Forneça perfis redondos, quadrados ou aprovados, dimensões exteriores, parede, comprimento, peso, retilineidade e condição da superfície.

Geometria de corte

Defina furos, ranhuras, cortes em meia-esquadria, juntas, biséis, perfis abertos, funcionalidade mínima e alvo de remanescente.

Manuseamento

Registe o alimentador, suportes, transferências de mandril, descarga, recolha e recuperação.

Processo e software

Confirme a potência, gás, amostras, controlador, aninhamento de tubos, compensação, prevenção de mandril e interfaces de dados.

Máquina em funcionamento

Veja o corte a laser de tubos em funcionamento

Assista à demonstração da ULT6024 6kW e, em seguida, compare o suporte de tubos, o acesso ao mandril e a geometria de corte com os seus perfis e requisitos de peças acabadas.

Ver no YouTube (abre num novo separador)

Sistemas de produto

Dentro do sistema de corte de tubos

A seleção da ULT começa com o tubo e a disposição do mandril. O suporte de stock, o movimento coordenado, o software de corte e os módulos de manuseamento devem adaptar-se à mesma gama de perfis.

Disposições de dois e três mandris

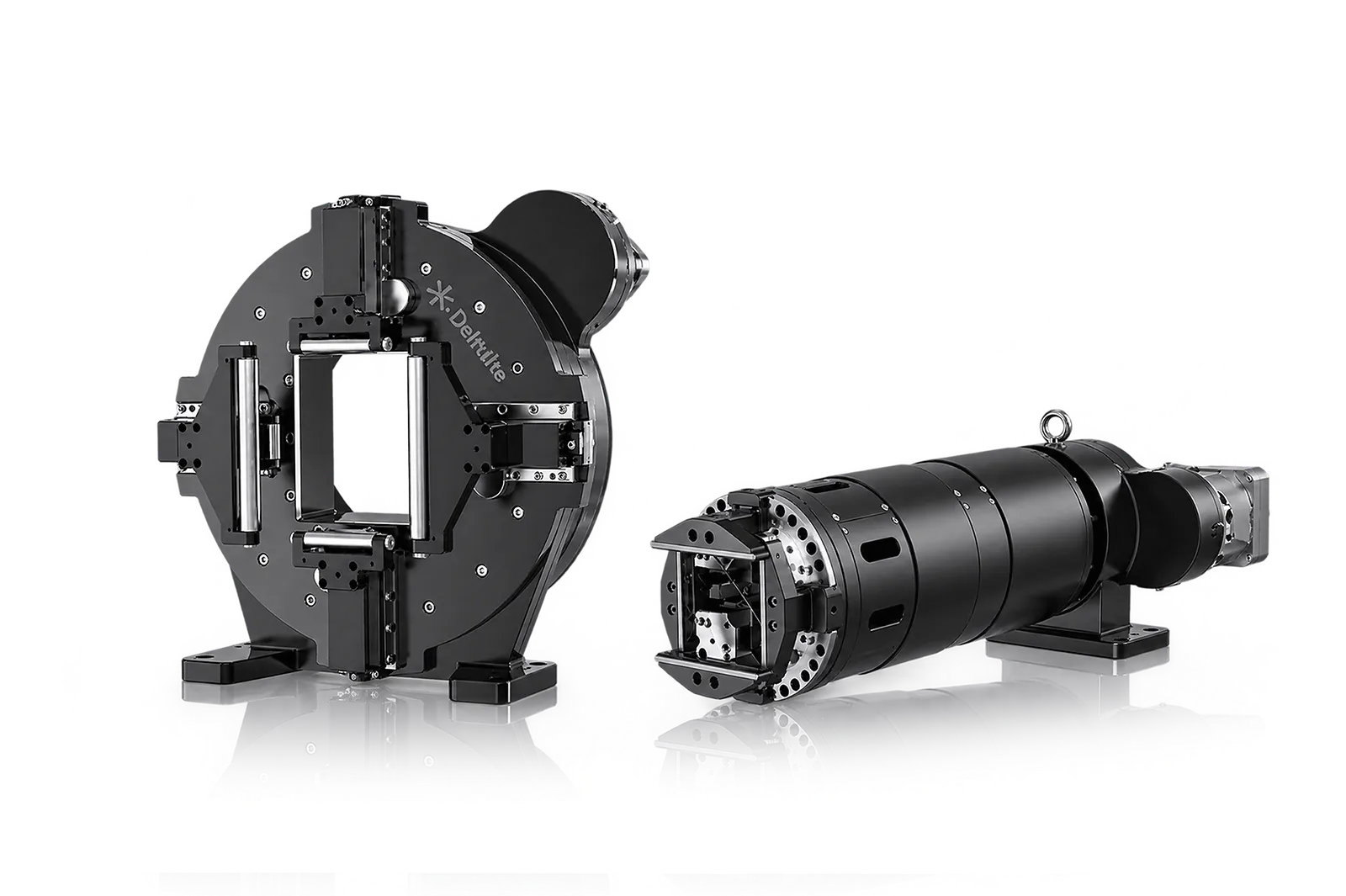

Mandril pneumático numa máquina de corte a laser de tubos por fibra ULT

Disposição de dois mandris

Reveja a rota de dois mandris

A disposição de dois mandris selecionada define a fixação, indexação e transferência para o tubo.

Verifique o seu envelope exato, limites de carga e de remanescente em relação à forma, comprimento e peso do stock.

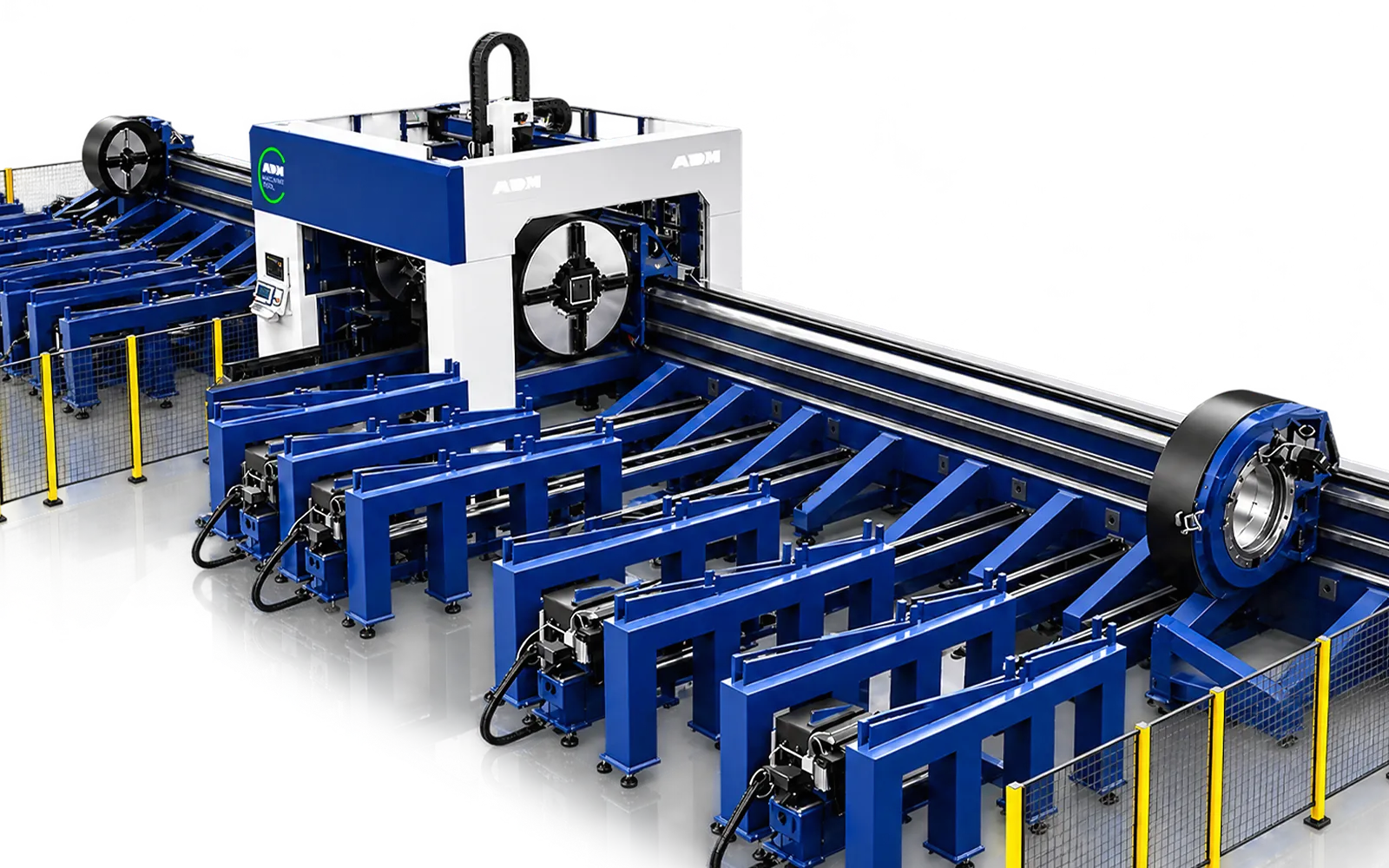

Disposição do laser de tubos com múltiplos mandris e suportes de material

Disposição de três mandris

Reveja a rota de três mandris

Uma disposição de três mandris proporciona uma arquitetura de fixação e transferência diferente.

Compare os dados exatos da máquina para o trabalho. A contagem de mandris, o fornecedor e o modelo são escolhas de configuração distintas.

Suporte de stock e movimento coordenado

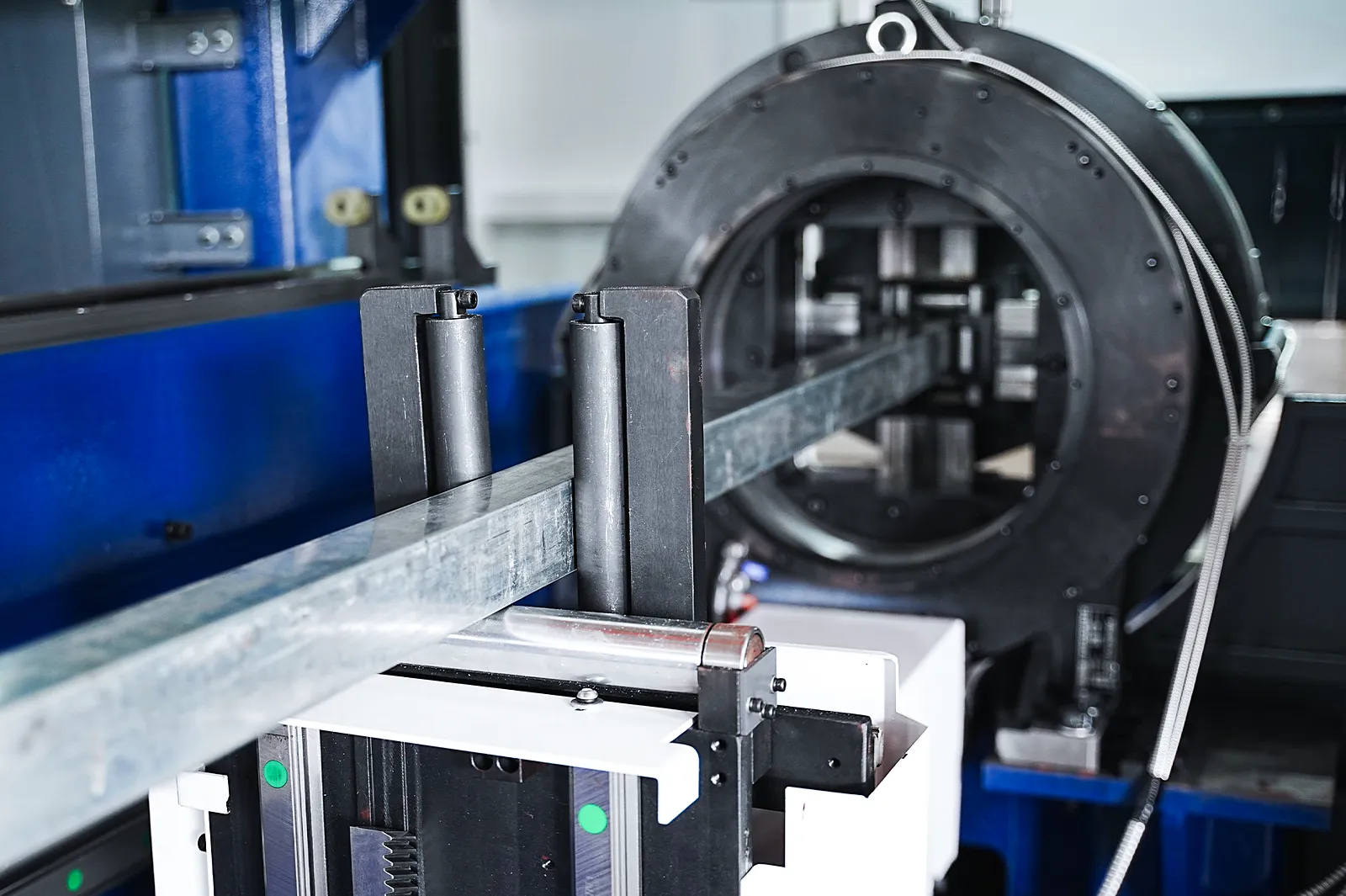

Tubo retangular fixado por um mandril acima de um suporte de perfil

Suporte de stock

Manter a apresentação do perfil

Os suportes mantêm a apresentação do tubo à medida que este avança e roda.

Combine o suporte com o comprimento e o peso do perfil, incluindo a fundação e o acesso para instalação.

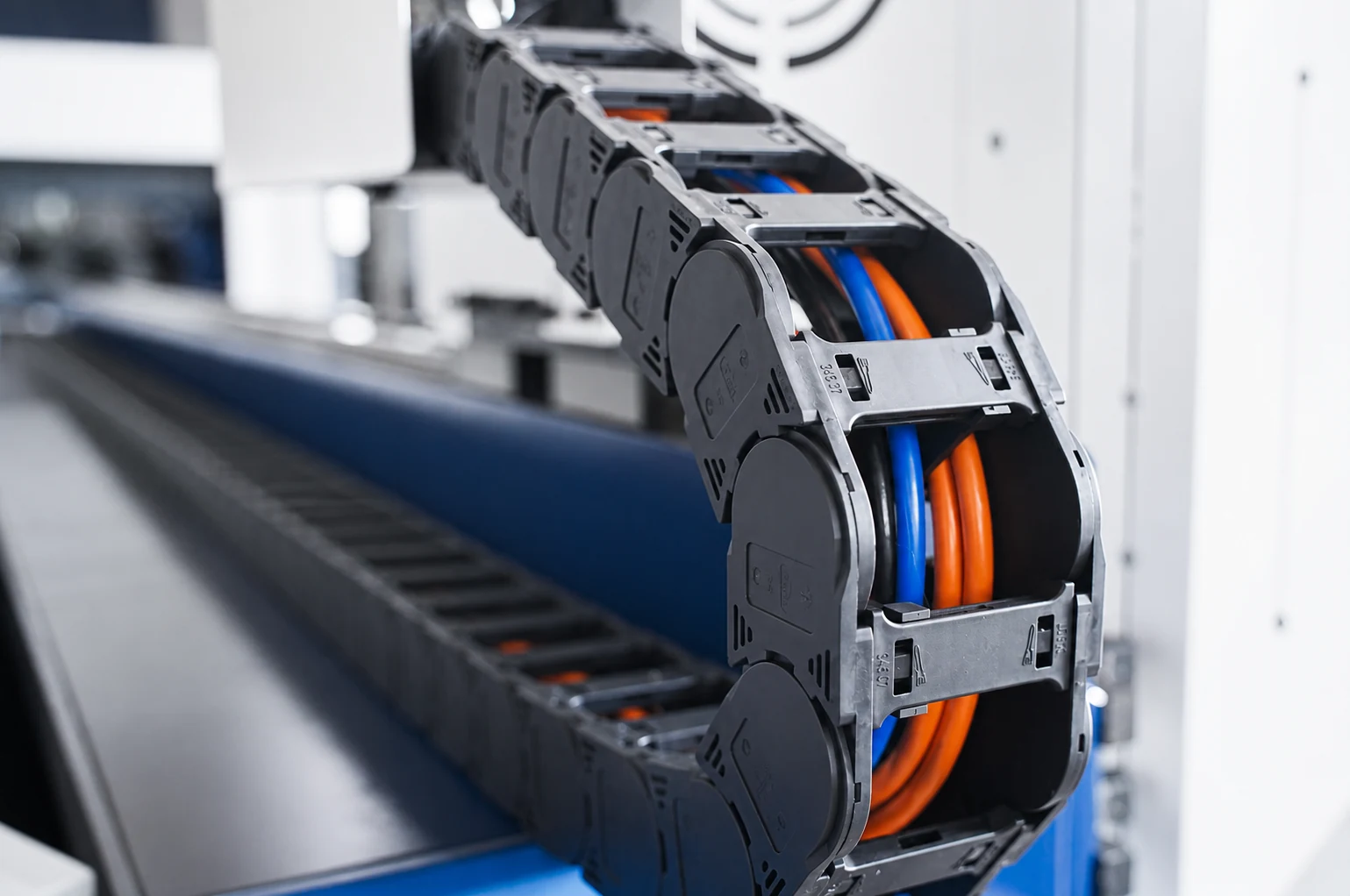

Calha articulada que protege os cabos do sistema de movimento do laser de tubos

Movimento coordenado

Mover o tubo através do corte

O sistema de transmissão e movimento faz avançar e rodar o perfil através da sequência.

Utilize o modelo selecionado para deslocação, rotação, velocidade e carga. Inclua o manuseamento de sobras no esquema.

Corte de tubos e controlo de programa

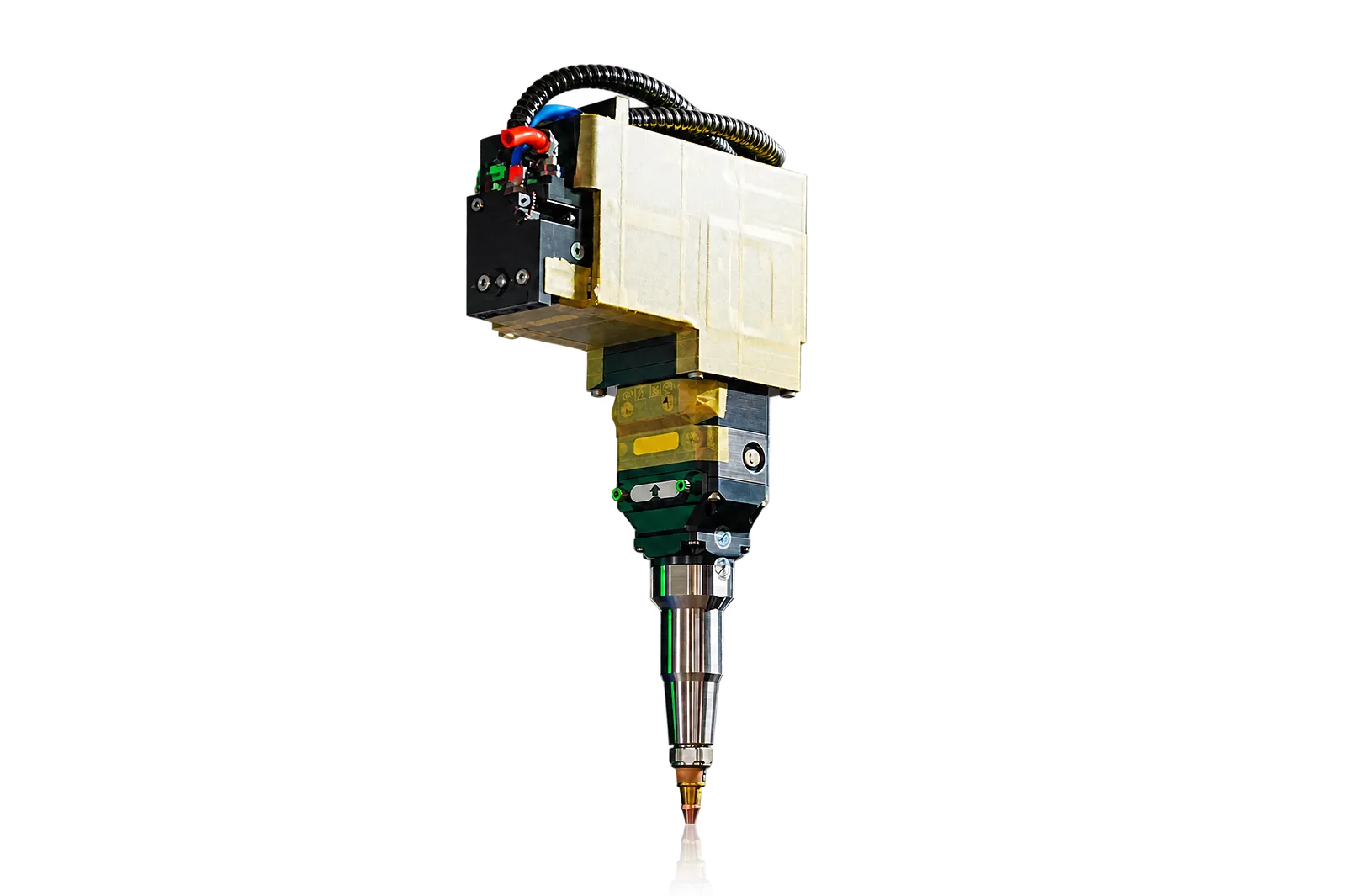

Cabeça de corte utilizada numa máquina de corte a laser de tubos ULT

Corte de tubos

Coordenar o movimento da cabeça e do perfil

Os eixos linear, rotativo e de altura coordenam a cabeça de corte com o tubo.

Verifique as formas e características pretendidas com a mecânica real. O corte em bisel e os eixos avançados requerem a configuração correspondente.

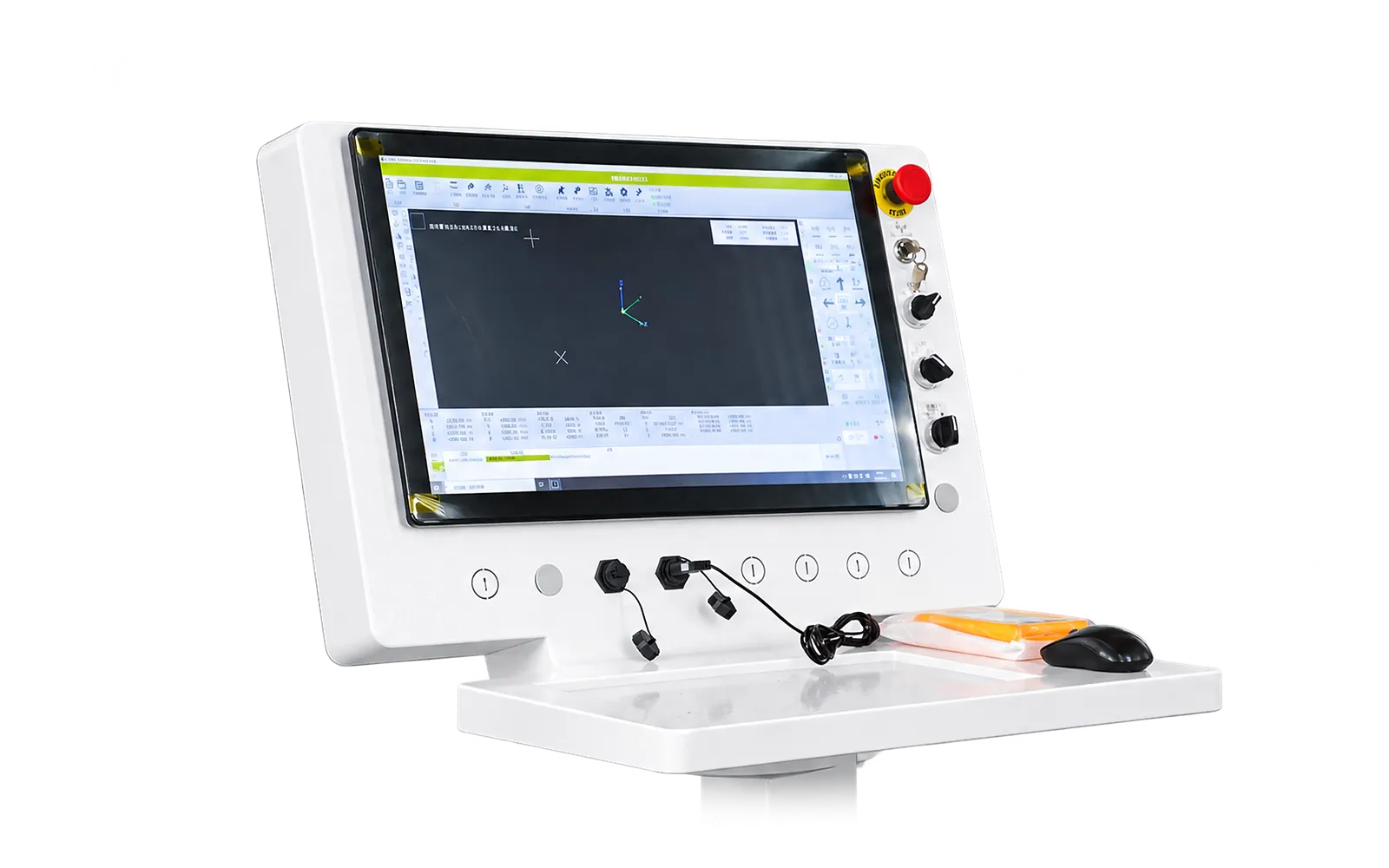

Consola de controlo do laser de tubos com visualização do programa de corte

Controlo de programa

Preparar a sequência de corte

O software fornecido gere as funções disponíveis de nesting, compensação e evitamento de mandril.

Reveja as funções de programa necessárias com o controlador e a arquitetura da máquina selecionados.

Módulos de alimentação e descarga

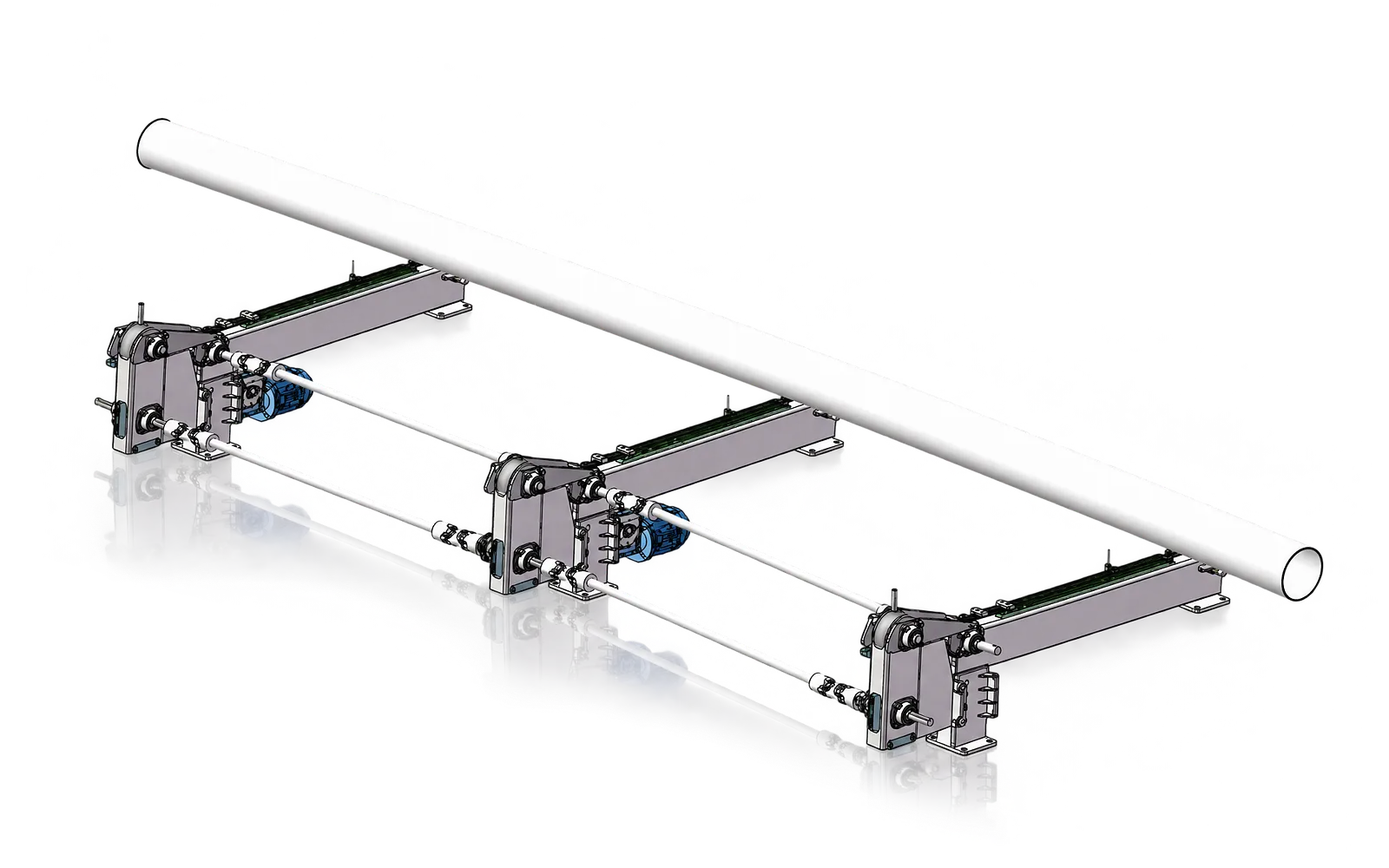

Módulos de suporte e transferência de tubos sob um perfil longo

Alimentação

Apresentar o material à máquina

A alimentação é selecionada com base no comprimento, peso e estado do feixe do material.

Reveja as posições de recolha e suporte para os perfis pretendidos e especifique o módulo de alimentação.

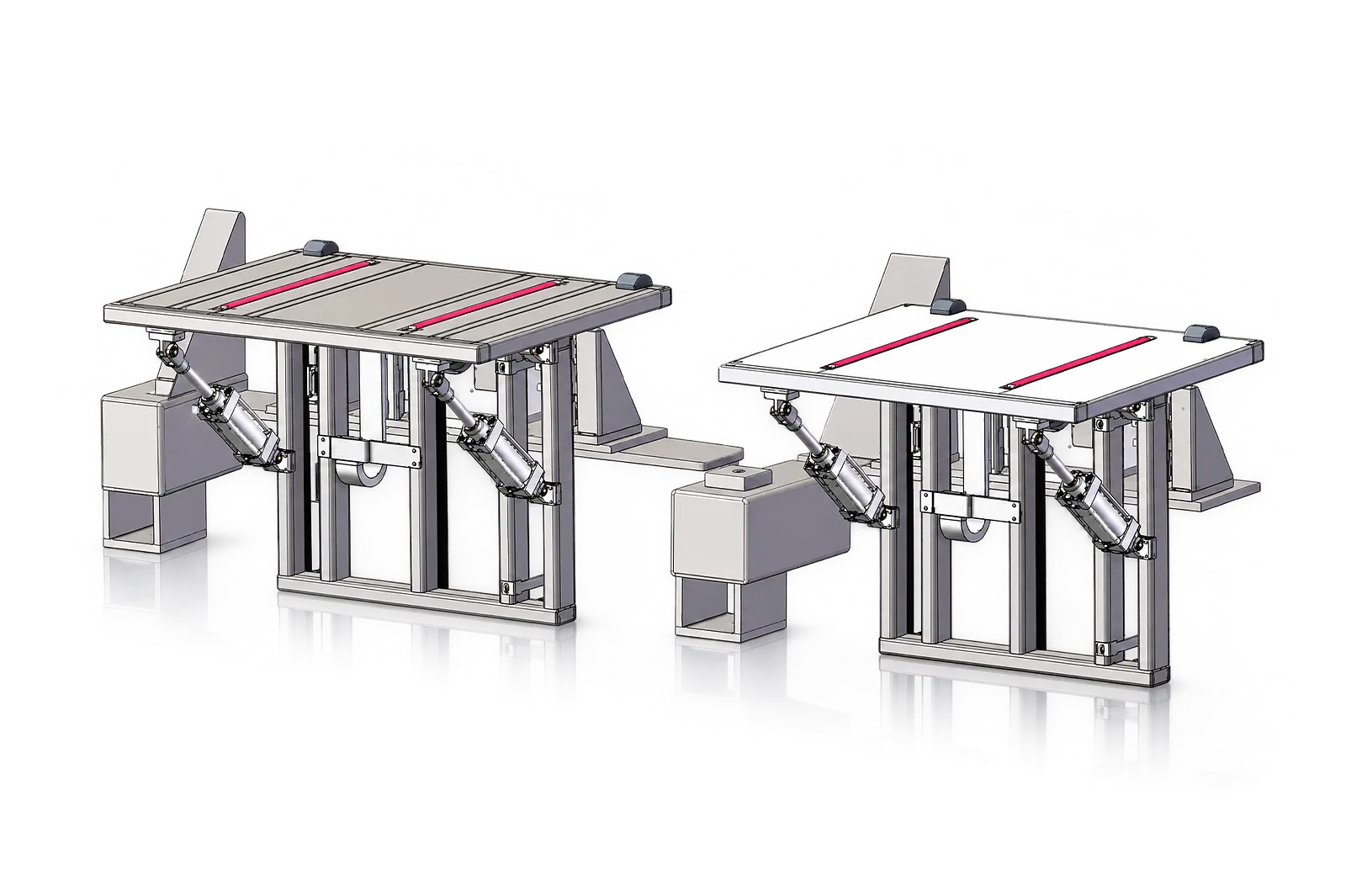

Mesas de rolos para recolha de peças de tubos e perfis cortados

Descarga

Recolher as peças concluídas

A descarga é selecionada separadamente da alimentação, tendo em conta o comprimento da peça acabada e as necessidades de recolha.

Reveja as posições de saída e defina a interface do módulo de descarga com a máquina de corte.

Teste de perfil e inspeção de corte

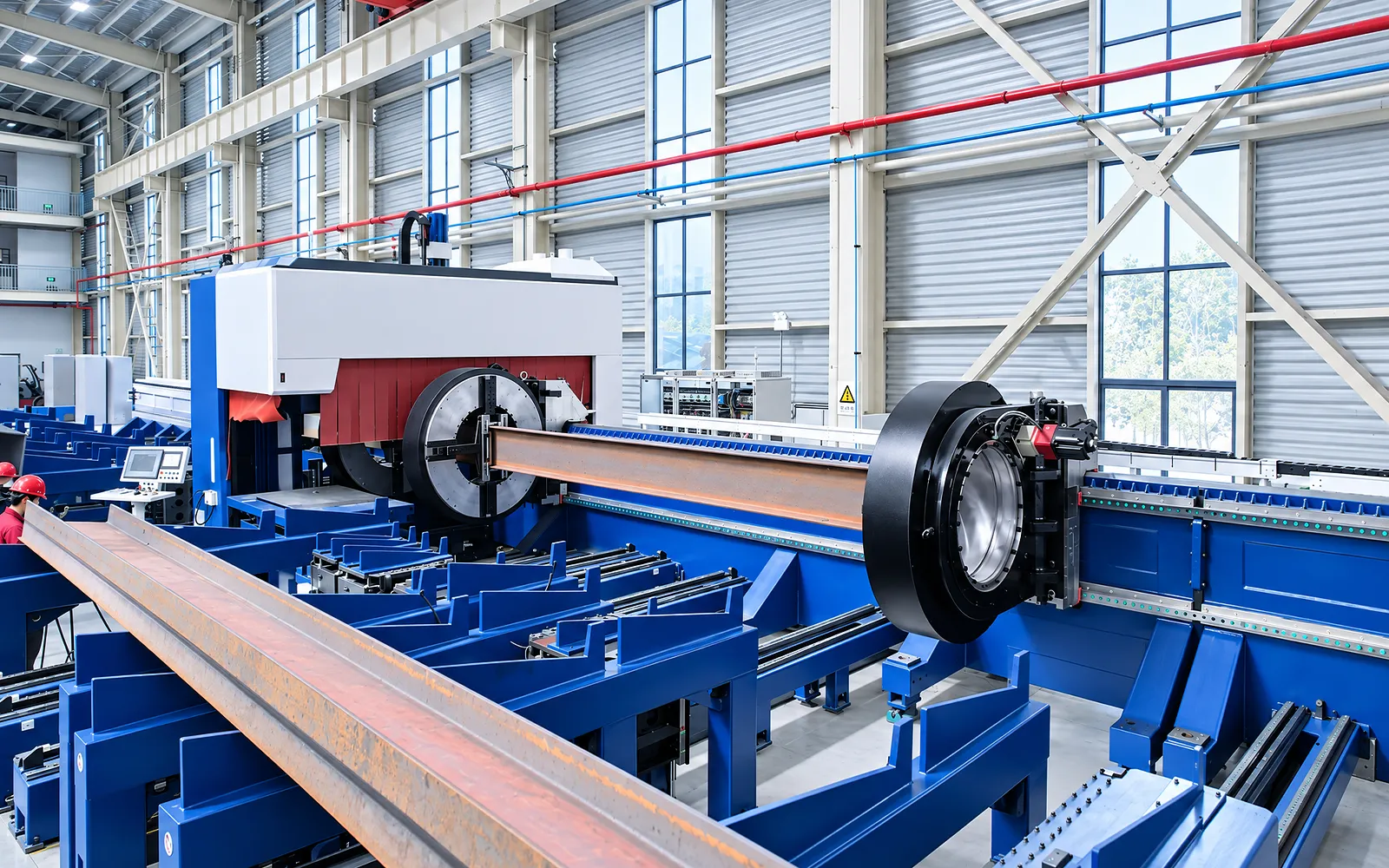

Perfil longo fixado entre mandris numa máquina de laser de tubos

Teste de perfil

Teste a arquitetura escolhida

Um perfil representativo exercita a preensão, o alinhamento, a rotação e a sequência completa de corte.

Utilize o material e a configuração de processo acordados; inclua o carregamento e o manuseamento de sobrantes.

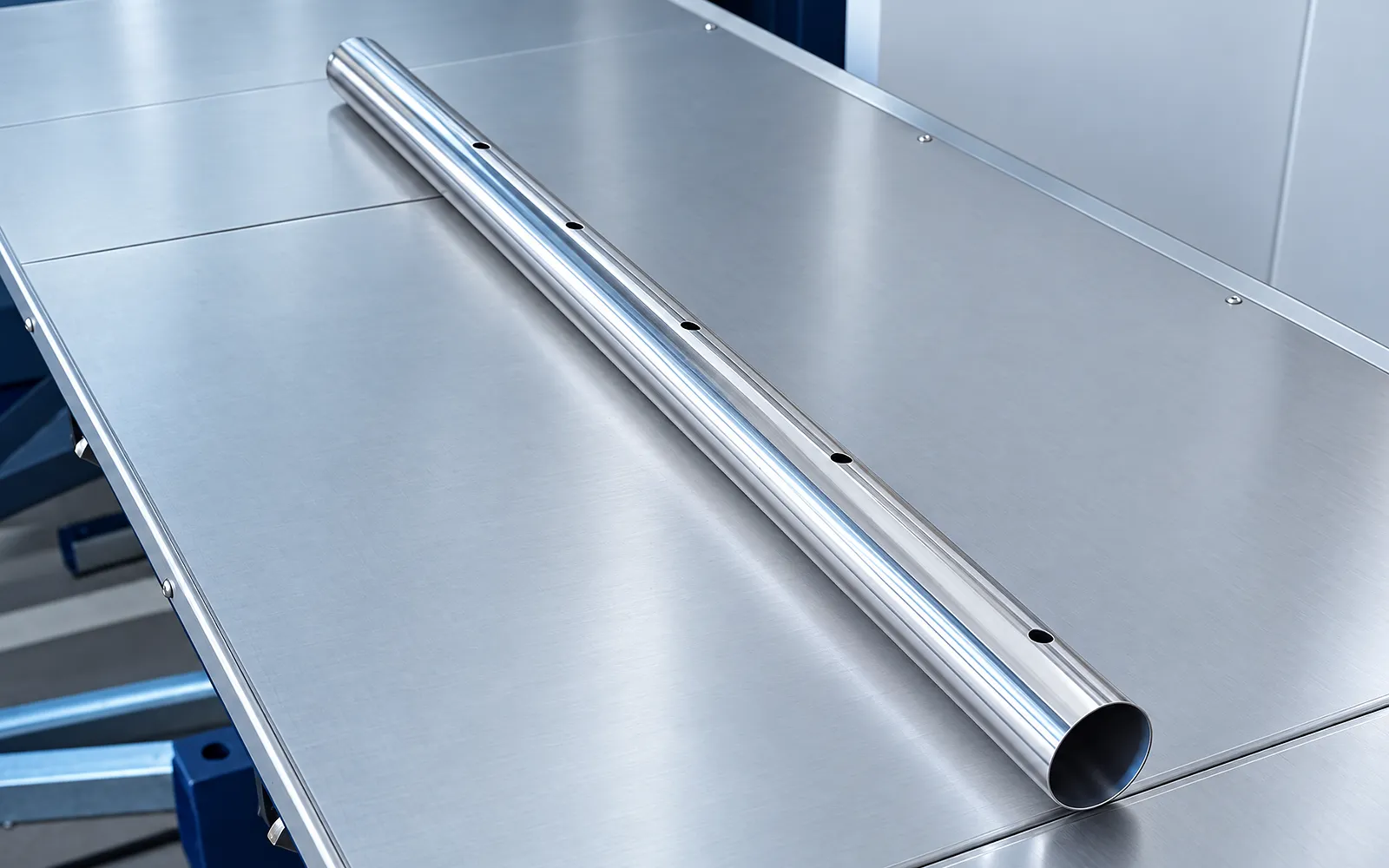

Tubo metálico redondo cortado mostrando a extremidade aberta e as características laterais

Inspeção de corte

Verifique as características acabadas

Inspecione as características do perfil e as dimensões acabadas em relação ao desenho.

Acorde os critérios de inspeção para a arquitetura selecionada sem combinar especificações de diferentes esquemas.

Seleção do modelo

Escolha uma configuração ULT completa

Utilize uma coluna de modelo exata de dois ou três mandris para a gama de tubos, movimento, carga útil e dimensões.

Estrutura de configuração do modelo

Utilize uma coluna de modelo exata para a gama de tubos, curso, precisão, velocidade, aceleração, rotação do mandril, carga útil e dimensões.

Equipamento configurado

O pacote de mandris, bisel, suportes, alimentador, descarga, controlador e software dependem do projeto.

Verificações de aceitação

Confirme o perfil, parede, comprimento, retilineidade, peso, sobrante, manuseamento, amostra e segurança.
