I. Introdução

Uma prensa dobradeira é uma máquina de dobragem de metal utilizada na indústria de fabrico de metais. É principalmente concebida para a dobragem e conformação precisa de chapas finas. Com o desenvolvimento da tecnologia, desde a prensa mecânica de meados do século XIX até ao surgimento da prensa dobradeira elétrica no início do século XX e depois com a introdução da tecnologia de controlo numérico por computador, a função e a eficiência da prensa dobradeira melhoraram significativamente.

Pode dobrar a chapa em vários ângulos e melhorar a precisão de processamento e a eficiência de produção através das funções CNC. O nosso texto irá aprofundar os tipos, estruturas básicas, princípios de funcionamento, utilizações, etc., para o ajudar a compreender esta máquina de dobragem de forma mais abrangente. Se quiser explorar equipamentos de dobragem modernos e de alta precisão, pode consultar a nossa Quinadora CNC séries ou aprender sobre Dobragem em prensa CNC para fabrico de metal para ver como a tecnologia avançada de conformação está a redefinir a precisão na produção de chapa metálica.

Ao avaliar fornecedores para equipamentos de alta precisão, é igualmente crucial compreender como avaliar corretamente um Fábrica de Prensas CNC na China para evitar riscos ocultos na montagem e garantir a fiabilidade a longo prazo.

II. O que é uma prensa dobradeira?

2.1 Definição

Uma prensa dobradeira é uma máquina-ferramenta utilizada para o processamento de chapas metálicas. Exerce pressão sobre a chapa metálica através das ferramentas superior e inferior, causando deformação plástica e dobra. A ferramenta superior é normalmente chamada de punção, e a ferramenta inferior é chamada de matriz.

É amplamente utilizado em várias indústrias, como a automóvel, a aeronáutica, a eletrónica e a construção, que desempenham um papel vital no processamento de metais. Para uma compreensão mais profunda das configurações de matrizes e punções, consulte o Guia de Ferramentas e Dobragem para Prensas Dobradeiras.

2.2 Princípio de Funcionamento

O princípio básico de funcionamento de uma prensa dobradeira é utilizar o punção superior e as matrizes inferiores para exercer pressão sobre chapas metálicas. A chapa metálica é colocada na ranhura em forma de V da matriz inferior e, em seguida, o punção superior desce, causando deformação plástica e formando ao longo da ranhura em V, adquirindo assim o ângulo de dobra.

Ao alterar as diferentes formas e tamanhos das ferramentas, a prensa dobradeira pode processar a peça de trabalho com uma variedade de formas e ângulos geométricos. Para tarefas de dobragem em grande escala, pode consultar as nossas Quinadora de Grande Porte soluções concebidas para aplicações de serviço pesado.

Se não tiver a certeza de qual sistema se adequa às suas necessidades, considere explorar Prensa dobradeira hidráulica vs elétrica para obter orientação personalizada sobre a seleção de máquinas.

2.3 Estruturas Principais

A prensa dobradeira é composta principalmente por uma estrutura, carro móvel, bancada de trabalho, sistema hidráulico, etc. A estrutura suporta todo o equipamento e é feita de uma estrutura soldada em aço para garantir força e rigidez suficientes. O carro móvel está equipado com um punção superior e é movimentado por cilindros hidráulicos.

A bancada de trabalho está equipada com uma matriz inferior e um dispositivo de batente traseiro para posicionamento da chapa metálica. Além disso, a prensa dobradeira está equipada com um dispositivo de compensação, dispositivo de sincronização, etc., para melhorar a precisão da dobra.

2.4 Fatores que Afetam a Precisão da Dobragem

A prensa dobradeira produz dobragens precisas na peça de trabalho através da força, matrizes e ferramentas especializadas. Fatores como ferramentas, características do material, raio de dobragem e métodos de dobragem podem afetar a precisão da dobragem.

De acordo com o design da máquina e os requisitos específicos da aplicação de dobra, a dobra pode ser realizada através de várias forças motrizes, como mecânica, pneumática, hidráulica ou servoelétrica. No entanto, as principais fontes de potência de dobra atualmente utilizadas são hidráulica, servo e elétrica.

2.5 O Que É Quinadora NC

Quinadeira NC são máquinas convencionais iniciais máquina de dobragem. As quinadeiras NC utilizam a barra de torção para ligar o eixo Y em ambos os lados do martelo (Y1 esquerdo e Y2 direito) e para acionar cilindros hidráulicos nas colunas.

Assim, o martelo pode mover-se para cima e para baixo de forma síncrona para dobrar chapas metálicas. As quinadeiras NC são muito adequadas para dobras de peças de baixo custo e fáceis de operar, mas não para produção de alta precisão e alto volume.

Como a quinadeira NC é mecanicamente sincronizada, não consegue fornecer feedback em tempo real sobre o erro de dobra nem ajustar automaticamente o erro. Isto pode levar a uma baixa precisão de dobra.

Além disso, a quinadeira NC aciona os cilindros para cima e para baixo através do eixo de torção, e a carga prolongada pode levar à deformação do eixo de torção.
Para compreender melhor como os sistemas NC e CNC diferem em estrutura e precisão, pode ler NC vs CNC Quinadeira: Principais Diferenças.

2.6 O Que É uma Prensa Dobradeira CNC

CNC é a abreviação de Controlo Numérico Computorizado. As quinadeiras CNC são essencialmente ferramentas mecânicas que integram um sistema de controlo numérico computorizado com quinadeiras hidráulicas.

De um modo geral, as quinadeiras CNC são acionadas por um sistema hidráulico ou elétrico.

Após serem equipadas com o sistema de controlo numérico computorizado, a quinadeira consegue dobrar de forma eficaz e precisa materiais metálicos em vários perfis desejados.

As prensas hidráulicas ocupam a grande maioria da quota de utilização dos equipamentos de dobragem. Estas máquinas são normalmente utilizadas na conformação e fabrico de metais.

A quinadeira hidráulica é alimentada pelo sistema hidráulico. Os eixos Y1 e Y2 controlam cilindros de óleo que acionam diretamente o martelo para realizar o movimento síncrono.

As quinadeiras hidráulicas têm uma longa história de utilização e um desenvolvimento tecnológico maduro.

Durante a operação de dobra, as quinadeiras hidráulicas são estáveis e fiáveis, sendo muito adequadas para o processamento de peças de grande volume e alta tonelagem.

A prensa dobradeira CNC puramente elétrica é acionada por um motor elétrico e não utiliza dispositivos hidráulicos ou cilindros de óleo, portanto não há problema de fuga de óleo.

Além disso, o motor só é ligado quando é necessário dobrar e desliga-se automaticamente quando não está em uso. Isto reduz o consumo de energia e os custos de dobragem.

As prensas dobradeiras elétricas podem fornecer operações de dobragem precisas e rápidas. No entanto, uma prensa dobradeira elétrica é mais adequada para lidar com menores tonelagenss (A tonelagem refere-se à força de dobragem da prensa dobradeira em questão).

Prensa dobradeira CNC pode ser dividida em dois tipos de acordo com o movimento das ferramentas superiores (punção) e das ferramentas inferiores (matriz).

Movimento descendente:

Inclui uma mesa de trabalho fixa (inferior), que fixa as ferramentas inferiores (matrizes) na mesa.

As ferramentas superiores (punção) são submetidas a uma força descendente, e as matrizes superior e inferior atuam juntas sobre a chapa metálica para completar a processo de dobragem.

Movimento ascendente:

Este tipo de prensa dobradeira tem as mesmas partes que o primeiro tipo de máquina de dobrar. No entanto, neste tipo, a parte superior é fixa e a parte inferior é a contraparte móvel.

O tempo de preparação para a dobragem da prensa dobradeira CNC é muito rápido porque existe um sistema CNC que calcula com precisão a posição do martelo e do batente traseiro.

O Prensa dobradeira CNC também pode verificar erros durante o processo de dobragem, alternar entre diferentes modos de dobragem e posicionar ângulos e comprimentos de dobragem desejados.

Além disso, o sistema CNC é capaz de calcular a sequência correta de dobragem, repetindo a ação de dobragem várias vezes até que a peça de chapa metálica seja produzida em perfis.

No geral, a prensa dobradeira CNC é programável para todo o processo de dobragem e é capaz de fornecer uma dobragem personalizada de alta precisão.

Ⅲ. Mecanismos Físicos: A Lógica Subjacente da Dobragem de Metal

Se a estrutura mecânica da prensa dobradeira é o seu “corpo”, então o mecanismo físico é a sua “alma”. Quando o pedal é pressionado, o que ocorre não é um simples movimento mecânico, mas uma interação complexa de mecânica de contacto, rearranjo da rede cristalina e transformação de energia. Para se tornar um verdadeiro especialista em dobragem, é necessário ver através desta camada invisível de lógica física.

3.1 Análise Detalhada dos Três Métodos de Dobragem

À primeira vista, a dobragem pode parecer um único movimento descendente do êmbolo. No entanto, ao nível microfísico, a interação entre o êmbolo e a matriz define três lógicas de processo distintas. Compreender estes limites é o primeiro passo para uma conformação precisa.

1. Dobragem a Ar: A Arte do “Equilíbrio Suspenso”

Este método domina atualmente mais de 90% das aplicações industriais.

• Princípio Físico: A flexão por ar segue um modelo de flexão em três pontos—a chapa contacta apenas a ponta do punção e os dois ombros da matriz em V, deixando o fundo da chapa “suspenso”.”
• Lógica Central: O ângulo de dobra é determinado pela profundidade (posição no eixo Y) em vez da geometria da matriz.
• Vantagens Práticas:
  • Flexibilidade Excecional: Ao ajustar a profundidade do êmbolo, um único conjunto de ferramentas de 88° ou 86° pode produzir ângulos que variam de 90° a 175°. Este princípio constitui a base da tecnologia de prensas dobradeiras CNC. Pode aprender mais sobre a sua precisão a partir do nosso brochuras.
• Calcanhar de Aquiles: Como a chapa não se conforma totalmente à matriz, a precisão da conformação depende inteiramente da consistência do material. Mesmo uma variação de 0,1 mm na espessura ou uma ligeira diferença na resistência à tração pode alterar o retorno elástico, causando desvio angular. É precisamente por isso que as máquinas modernas de gama alta devem estar equipadas com um Sistema de Medição de Ângulo a Laser (LAMS) para feedback em tempo real.

2. Encosto: Bloqueio Geométrico

• Princípio Físico: O contacto muda de três pontos para três pontos mais contacto de superfície. Quando o êmbolo desce até ao fundo da matriz em V, a chapa é forçada a conformar-se às paredes da matriz, eliminando a incerteza causada pela suspensão do material.
• Lógica Central: O ângulo é definido pela geometria da matriz.
• Valor Prático:
  • Alta Consistência: Devido à conformação forçada, o retorno elástico é grandemente reduzido e estabilizado, tornando este método ideal para produção repetitiva em grande escala.
  • Perda de Flexibilidade: Para dobrar a 90°, deve usar uma matriz de 90°; para dobrar a 88°, precisa de uma matriz de 88°. Esta regra de “um ângulo, uma matriz” aumenta drasticamente os custos de inventário de ferramentas.
  • Nota: Na fabricação de precisão moderna, “bottoming” geralmente refere-se a bottoming suave, onde a tonelagem necessária é aproximadamente 1,5–2 vezes a da dobra por ar — em vez da prensagem de força bruta usada em métodos mais antigos.

3. Cunhagem: Remodelação Violenta

• Princípio Físico: Este processo envolve fluxo a frio a nível microscópico. Utilizando forças 10 a 30 vezes superiores às da dobra por ar, a estrutura cristalina do metal é fraturada e reorganizada, afinando visivelmente a área comprimida da chapa.
• Lógica Central: Ao perturbar a estrutura de tensões internas do material, a cunhagem alcança retorno elástico zero.
• Valor Prático:
  • Precisão Extrema: O ângulo formado é exatamente o que definiu — praticamente não afetado pelas propriedades do material.
  • Alto Custo: Esta técnica reduz severamente a vida útil tanto da estrutura da prensa como das matrizes. Atualmente, é reservada para aplicações de peças pequenas e ultraprécisas e desapareceu em grande parte da fabricação geral de chapas metálicas.

3.2 Ciência dos Materiais e Mecânica de Conformação

Um operador de prensa dobradeira é, de muitas formas, também um cientista de materiais. Propriedades invisíveis do material influenciam constantemente a qualidade final da peça.

1. Eixo Neutro e Fator K

Quando um metal é dobrado, o lado interno é comprimido (encurtado) enquanto o lado externo é esticado (alongado). Entre estes dois encontra-se uma camada que nem se alonga nem se contrai — o eixo neutro. Fundamentalmente, todos os cálculos de desenvolvimento plano visam determinar o comprimento deste eixo.

• Fator K: Um coeficiente que define a localização do eixo neutro (K = t/T), representando a razão entre a distância do eixo neutro à superfície interna e a espessura total da chapa.
• Regra da Dureza: Quanto mais duro for o material, mais resistente é o eixo neutro à deslocação.
  • Alumínio macio: K ≈ 0,5 (o eixo neutro situa-se próximo do centro).
  • Aço Inoxidável: K ≈ 0,40 (o eixo neutro é forçado para o interior).
  • Dica de Especialista: Se calcular o aço inoxidável utilizando parâmetros de aço macio, a sua peça final será sempre demasiado comprida, porque avaliou incorretamente a posição do eixo neutro.

2. Retorno elástico: A vingança elástica

Quando a pressão do êmbolo é libertada, a tensão elástica residual dentro do material tenta restaurar a sua forma original, resultando num ângulo de dobra maior.

• Verdade contraintuitiva: Dobras de grande raio (grande R) apresentam mais retorno elástico do que dobras acentuadas!
  • Isto acontece porque as dobras acentuadas forçam a maior parte do material para a zona de deformação plástica (deformação permanente), enquanto as dobras de grande raio deixam mais material na zona de deformação elástica, que recupera como uma mola quando descarregada.
• Efeito da direção do grão:
  • Perpendicular ao grão: Maior resistência mas maior retorno elástico (atravessa mais fronteiras de grão).
  • Paralelo ao grão: Menor retorno elástico, mas maior risco de fissuração (rasgos ao longo dos limites dos grãos).

3. Cálculo de Tonelagem: Medo Exponencial

Ao escolher o equipamento e os parâmetros do processo, respeite sempre as leis da física. A força de dobragem (tonelagem) necessária segue uma rigorosa relação de lei quadrática com a espessura da chapa:

Isto significa:

• Armadilha da Espessura: Se a espessura da chapa (S) duplicar — de 2 mm para 4 mm — a tonelagem necessária não duplica; ela quadruplica!
• Alavancagem do V-Die: Reduzir pela metade a abertura da matriz inferior (V) duplica a tonelagem necessária.

Regra prática — Seleção do V-Die: Para equilibrar a força de dobragem e a qualidade da peça, a largura da abertura em V deve ser escolhida de acordo com o tipo de material:

• Aço macio: (V = 8 × S) (configuração padrão)
• Aço Inoxidável: (V = 10–12 × S) (para reduzir o retorno elástico e proteger matrizes dispendiosas, recomenda-se um V mais largo)
• Alumínio: (V = 6 × S) (como o alumínio é macio, pode usar-se um V menor para raios de curvatura mais apertados sem fissurar)

Uma vez compreendidos estes princípios fundamentais, ganha-se a capacidade de ver para além dos fenómenos superficiais — cada ajuste de parâmetro torna-se um cálculo preciso, baseado na física, em vez de tentativa e erro às cegas.

Ⅳ. Prática de Engenharia: Ciência das Matrizes e Configuração de Parâmetros

Se a física é a “alma” de uma quinadeira, então as ferramentas e a configuração dos parâmetros são as suas “mãos”. Na prática, muitas máquinas de milhões acabam como “sucata cara” não por falta de precisão mecânica, mas por negligência do sistema de ferramentas e má interpretação dos parâmetros do processo. Este capítulo aborda o desafio supremo — “como dobrar com precisão” — através de três dimensões de engenharia: seleção de ferramentas, compensação de deformação e programação digital.

4.1 Sistema de Ferramentas: A Fonte da Precisão

Na fabricação de precisão moderna, as ferramentas deixaram de ser apenas consumíveis — elas definem o limite superior de desempenho do equipamento. Um sistema de ferramentas bem concebido pode compensar deficiências de rigidez da máquina; por outro lado, ferramentas de má qualidade podem arruinar até o sistema de controlo mais avançado.

1. Normas de Interface: A Escolha das Escolas

A norma de interface das ferramentas de prensa dobradeira determina tanto a eficiência de troca como a precisão de maquinação. Existem três principais filosofias de design:

• Norma Europeia (Estilo Promecam/Amada): Atualmente, o padrão global mais amplamente adotado. Apresenta uma lingueta estreita (13 mm) com design deslocado. Vantagens incluem excelente relação custo‑benefício e uma vasta rede de fornecedores; desvantagens residem na sua dependência de placas de fixação manuais, que podem comprometer o alinhamento vertical e resultar em trocas de ferramentas mais lentas.
• Nova Norma (Wila/Trumpf New Standard): Frequentemente apelidada de “Ferrari” dos sistemas de ferramentas. Utiliza um mecanismo de fixação hidráulico ou mecânico autocentrante e autobloqueante (Safety Click). Com um único toque, o punção encaixa e alinha‑se automaticamente com precisão dentro de ±0,01 mm. É a escolha definitiva para células de dobragem automatizadas e operações com trocas de ferramentas frequentes. Embora dispendiosa, a redução dramática do tempo de paragem (e o correspondente aumento de produtividade) justificam facilmente o investimento.
• Norma Americana: Caracteriza‑se pelo seu design simples de lingueta plana. Como requer um alinhamento manual trabalhoso e é propensa a erros cumulativos, está gradualmente a desaparecer do trabalho moderno de chapa metálica de precisão, permanecendo sobretudo em máquinas antigas e de serviço pesado.

2. Seleção da Ferramenta Superior: A Arte da Folga

Um operador novato preocupa‑se com se o punção consegue pressionar; um engenheiro experiente preocupa‑se com se ele irá colidir.

• Punção Pescoço de Ganso: Uma ferramenta essencial para formar caixas profundas. Ao dobrar a aba final de uma peça em forma de U, um punção reto interfere frequentemente com os lados pré‑dobrados. O design rebaixado do pescoço do tipo “gooseneck” cria folga para as abas de retorno. Dica de especialista: Equilibrar profundidade do pescoço com resistência. Um pescoço excessivamente profundo pode fletir elasticamente sob alta tonelagem, reduzindo a precisão do ângulo.

3. Seleção da Matriz Inferior (Matriz em V): Para Além da “Regra dos 8×”

Os manuais costumam citar a fórmula para a largura da abertura em V como V = 8×S (onde S é a espessura da chapa). Na prática, seguir rigidamente esta regra pode ser arriscado.

Exceção para Aço Inoxidável: Como o aço inoxidável tem elevada resistência ao escoamento e um retorno elástico significativo, utilize

Uma abertura em V mais larga não só reduz a força de dobragem — protegendo a estrutura da prensa e as ferramentas — como também aumenta o raio de dobra (canto R), evitando eficazmente fissuras na superfície exterior.

Armadilha do Alumínio: O alumínio é muito macio e propenso a marcas de arrasto ao longo dos ombros em V. Escolha

V = 6 ×S

para minimizar a distância de deslizamento, ou utilize uma almofada de uretano ou matriz em V com rolos para converter o atrito de deslizamento em contacto rolante, obtendo um acabamento impecável.

4.2 Compensação de Deflexão (Crowning): Contrariar a Deformação Física

Quando os cilindros hidráulicos em ambas as extremidades do êmbolo aplicam toneladas de pressão, o êmbolo inevitavelmente flete para cima como um arco, enquanto a mesa inferior se curva para baixo. Este fenómeno é conhecido como “Efeito Canoe.”

Sem correção, esta deformação causa um defeito típico: um ângulo maior (subdobrado) no meio e ângulos menores (sobredobrados) em ambas as extremidades. Para contrariar este comportamento inerente, é necessário um sistema de compensação (crowning).

1. Compensação Mecânica vs. Hidráulica

• Crowning Mecânico: Representado pelo sistema Wila, utiliza dois conjuntos de blocos em cunha sob a mesa que se movem um contra o outro, criando uma curva convexa controlada ao longo da linha central da mesa.
  • Vantagens: Rigidez excecional e compensação “previsível”. Uma vez ajustado, mantém estabilidade a longo prazo — ideal para trabalhos de alta precisão.
  • Desvantagens: Custo mais elevado e adaptabilidade limitada a cargas assimétricas.
• Crowning Hidráulico: Utiliza uma série de cilindros hidráulicos embutidos sob a mesa.
  • Vantagens: Um sistema “responsivo” que ajusta dinamicamente a força de elevação com base na tonelagem em tempo real — altamente adaptável.
  • Desvantagens: A precisão pode desviar ao longo do tempo devido ao desgaste das vedações ou a alterações na viscosidade do óleo induzidas pela temperatura.

2. Mnemónicas práticas de diagnóstico e calibração

Como pode verificar se a sua definição de compensação está correta? Execute o “teste de três pontos”: dobre uma tira de teste com o comprimento da máquina a 90°, depois meça os ângulos à esquerda, ao centro e à direita.

• Centro > Extremidades (por exemplo, 92°, 90°, 90°): O centro não está suficientemente pressionado—compensação insuficiente. Aumente o valor de arqueamento.
• Centro < Extremidades (por exemplo, 88°, 90°, 90°): O centro está demasiado pressionado—compensação excessiva. Reduza o valor de arqueamento.
• Nota: Se vir 90° à esquerda e 92° à direita, trata‑se de um problema de nivelamento do martelo (equilíbrio Y1/Y2), não de um problema de arqueamento — não ajuste a compensação.

4.3 Programação CNC e fluxo de trabalho digital

Na era da Indústria 4.0, uma prensa dobradeira deixou de ser uma máquina isolada — é um terminal de dados dentro de um ecossistema de fábrica inteligente.

1. O fator revolucionário: Programação offline

A tradicional “programação na máquina” é um assassino de produtividade — cada minuto que um operador passa a introduzir parâmetros significa tempo de inatividade dispendioso para uma máquina cara. O software offline (como Delem Profile S, Metalix ou RobotStudio) transfere esta tarefa para o escritório. Enquanto os engenheiros simulam as dobras num computador, as máquinas na oficina continuam a funcionar à velocidade máxima. Mais importante ainda, permite uma deteção virtual completa de colisões — a peça vai bater no batente traseiro durante a rotação? Pode o punção alcançar cavidades profundas? Descobrir estes problemas digitalmente não custa nada; descobri‑los na máquina pode significar peças inutilizadas — ou pior, uma colisão.

2. A evolução do fluxo de dados: de DXF para STEP

DXF (2D): O atual gargalo da indústria. Um ficheiro DXF é apenas uma coleção de linhas, obrigando o sistema a adivinhar quais são contornos e quais são linhas de dobra — um processo propenso a erros (por exemplo, confundir uma linha central com uma linha de dobra) que também omite dados críticos como espessura e propriedades do material.

STEP (3D): O formato do futuro. Um modelo 3D contém todos os metadados — tipo de material, raio de curvatura, direção do grão e muito mais. Sistemas CNC avançados podem importar diretamente modelos STEP para desenrolar automaticamente as peças, corresponder ferramentas e gerar programas. Isto marca a transição da fabricação “orientada por desenho” para a fabricação “orientada por modelo” — um marco essencial no caminho para a verdadeira Fabricação Inteligente.

Ⅴ. Quais são os tipos comuns de quinadeiras?

De acordo com os diferentes métodos de aplicação de força, as quinadeiras podem ser principalmente divididas em acionamento por prensa mecânica, acionamento por prensa hidráulica e acionamento por prensa pneumática e servo.

Embora diferentes tipos de quinadeira variem nas suas características, a principal diferença consiste na fonte de energia.

5.1 Quinadeira mecânica

As principais partes das quinadeiras mecânicas incluem uma bancada de trabalho, martelo, motor elétrico, volante, embraiagem e travões. O volante é acionado por um motor elétrico.

Através da embraiagem, está ligado ao eixo de engrenagem para manter o movimento do martelo. Os travões param o movimento do eixo de engrenagem assim que o eixo de acionamento é desligado do volante.

Vantagens

É conhecida pela sua operação de alta velocidade e desempenho consistente, tornando-a adequada para tarefas repetitivas, e de baixo custo na fase inicial devido à tecnologia relativamente simples e ultrapassada. Tem um custo de desgaste reduzido e baixo custo de manutenção.

Possui elevada capacidade de flexão e de carga, podendo exceder a tonelagem nominal 2-3 vezes. Também é amigável para principiantes, pois é fácil de operar e tem um sistema de controlo intuitivo.

Desvantagens

Não pode ajustar o curso durante a flexão nem revertê-lo a qualquer momento, o que representa pouca flexibilidade.

Não consegue realizar trabalhos de flexão mais complexos e as suas funções são limitadas. Além disso, apresenta maiores riscos de segurança e não é tão rápida quanto uma quinadeira hidráulica na troca de ferramentas e ajustes.

5.2 Quinadeira hidráulica

A máquina-ferramenta aciona o movimento do martelo com dois cilindros hidráulicos sincronizados nos quadros em C, permitindo um maior controlo sobre o processo de dobragem.

O dispositivo de segurança de cortina de luz da quinadeira hidráulica permite parar o martelo a qualquer momento, reverter o curso de operação e controlar a velocidade. As quinadeiras hidráulicas tornaram-se um elemento essencial na indústria metalúrgica devido à sua versatilidade e potência.

Vantagens

Adotando um sistema CNC, as quinadeiras hidráulicas oferecem precisão excecional na flexão e podem lidar de forma inteligente com a flexão de diferentes materiais, diferentes tonelagens e comprimentos de flexão, espessuras, ângulos, etc.

Possui alta intensidade e boa rigidez, operação suave e fiável, alta precisão e versatilidade. Pode trabalhar com uma ampla gama de materiais e espessuras, incluindo chapas metálicas. Tem proteção contra sobrecarga para evitar danos na matriz e nas máquinas.

As quinadeiras hidráulicas são divididas em quinadeiras de eixo de torção, quinadeiras hidráulicas mecânicas e quinadeiras eletro-hidráulicas.

Desvantagens

Complexidade e manutenção, poluição sonora, potencial de fugas e derrames de óleo, velocidades de aproximação e retorno mais lentas em comparação com as quinadeiras elétricas, custo inicial elevado e necessidade de espaço significativo, especialmente para modelos maiores. Operar uma quinadeira requer operadores qualificados para maximizar a eficiência.

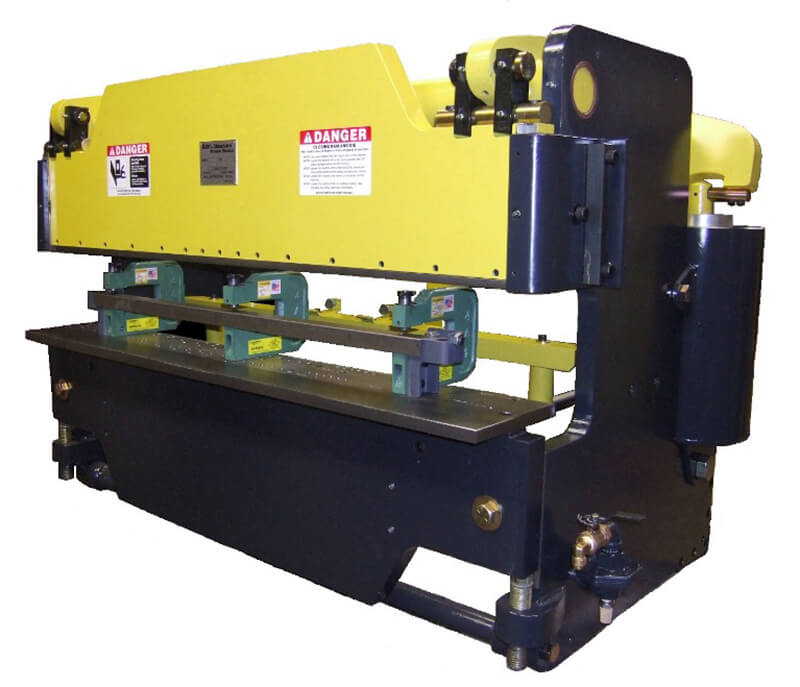

5.3 Quinadeira pneumática

A fonte de energia do travão de prensa pneumático é principalmente ar comprimido ou gás. A pressão do ar gerada pelo gás é utilizada para aplicar a tonelagem do travão de prensa ao êmbolo para a dobra.

A máquina fornece ar comprimido ao cilindro ou tubo ligado ao mecanismo de pressão. Quando cheio de gás, a pressão empurra a ferramenta para baixo.

Após a conclusão do movimento, o gás é descarregado através da válvula de escape e os travões regressam à sua posição inicial.

Vantagens

Tem baixos requisitos de operação e formação. É rápido de configurar e ajustar o tempo, simples de manter e possui menos componentes pneumáticos, o que pode reduzir os custos de manutenção.

Desvantagens

Devido à baixa pressão, é difícil dobrar materiais espessos. Comparado com travões de prensa hidráulicos, produz mais ruído. A sua capacidade e força de dobra são inferiores às dos travões de prensa hidráulicos.

5.4 Quinadeira servo

A potência do travão de prensa servo provém principalmente de dois motores servo síncronos, que fornecem energia através de correias e polias. O travão de prensa servo é normalmente adequado para dobrar um pequeno número de peças personalizadas.

Vantagens

O travão de prensa servo é muito flexível. Os motores servo controlam com precisão o curso e a velocidade do êmbolo. O som de funcionamento do travão de prensa servo é muito baixo e não produz ruído durante a operação.

Quando a dobra começa, os motores servo iniciam o funcionamento; quando para, os motores servo também param. Isto pode poupar energia e reduzir os custos de produção.

Além disso, o travão de prensa servo não está equipado com cilindros de óleo, pelo que não é necessário considerar problemas de fuga de óleo e limpeza.

Desvantagens

Tem elevados requisitos para o ambiente de operação. Altamente dependente da estabilidade e operabilidade dos sistemas CNC.

É difícil manter e reparar o travão de prensa servo. Uma vez que ocorra uma avaria, requer técnicas avançadas e muito tempo. O custo inicial dos travões de prensa servo-elétricos é mais elevado do que outros modelos, o que pode dissuadir operações de menor escala.

Ⅵ. Como Funciona uma Quinadeira?

6.1 Como funciona uma quinadeira: passo a passo

• Colocação do material: colocar a chapa metálica fina na cama da quinadeira, encostada aos dedos do batente traseiro para um alinhamento correto.
• Fixação: a peça de trabalho é fixada firmemente entre o punção superior e a matriz inferior. Uma força de fixação adequada é vital para evitar que escorregue durante a dobra.
• Dobragem: o êmbolo (que suporta o punção superior) desce e exerce pressão sobre a peça, pressionando-a nos orifícios em forma de V da matriz inferior. Isto deforma o metal no ângulo de dobra requerido.
• Retração: após atingir o ângulo de dobra programável, o êmbolo retrai e liberta a pressão sobre a peça.
• Libertar e remover: liberte o dispositivo de fixação, e o operador moverá a peça de trabalho da cama da quinadeira.

6.2 Comparação

Nota:

• Quanto maior a tonelagem, maior a espessura do material a dobrar.
• Uma vez iniciado o curso da quinadeira mecânica, este deve ser concluído. Pode ser pausado mas não revertido.
• A quinadeira hidráulica pode ser parada e ajustada quanto ao curso e à tonelagem durante a dobragem.

Ⅶ. Componentes principais de uma quinadeira

7.1 Punção e matriz

O Que É Punção e matriz da quinadeira?

Matrizes da quinadeira são cruciais para dobrar chapa metálica. Consistem na matriz superior (punção) e na matriz inferior (matriz). Apenas punções e matrizes compatíveis a trabalhar juntos na chapa metálica podem produzir o perfil final.

Durante a dobragem, ocorre extrusão e fricção entre as matrizes e a chapa metálica, levando ao desgaste das matrizes ao longo do tempo. A enorme pressão gerada quando as matrizes dobram a chapa metálica pode causar o aumento da temperatura da superfície de contacto, danificando as matrizes.

Ferramentas da quinadeira não é adequado para lidar com chapas metálicas de elevada dureza e espessura, especialmente peças cilíndricas.

O batente traseiro da quinadeira está localizado atrás da máquina e é utilizado para posicionar a peça de trabalho. Quanto mais eixos houver no batente traseiro, maior será a precisão da dobra da peça.

O controlador da quinadeira pode controlar o movimento de vários componentes, incluindo ferramentas, batentes traseiros, etc. O sistema de cortina de luz da quinadeira pode proteger o operador de lesões causadas pela máquina.

Como Selecionar Punções e Matrizes para Quinadeira

Ao selecionar as matrizes de quinadeira, devem ser considerados a dureza, a resistência ao calor e a resistência ao desgaste do material da matriz. Também devem ser considerados a dureza, a espessura, o comprimento e a ductilidade das chapas metálicas. Devem ser selecionados materiais adequados para a chapa a ser dobrada.

Geralmente, a matriz inferior é utilizada de acordo com o padrão de 5 ~ 6T, e o comprimento é superior ao da chapa metálica. Quando o material é mais duro e a espessura maior, devem ser utilizadas matrizes com ranhuras mais largas.

Ao selecionar os punções, o ângulo da peça deve ser determinado de acordo com a forma do produto, para assim escolher os punções adequados. Existem muitos tipos de materiais para punções de quinadeira e matrizes. O aço é atualmente o material preferido para fabricar matrizes de quinadeira.

Por exemplo, aço carbono para ferramentas, aço de baixa liga para ferramentas, aço de alto carbono e alto crómio ou crómio médio para ferramentas, aço de liga de médio carbono, aço rápido, aço matriz, carboneto cimentado, aço ligado a carboneto cimentado, etc.

Estes aços de alta qualidade são produzidos através de tratamento térmico especial. São altamente duros, pouco sujeitos a desgaste e têm elevada capacidade de carga. No entanto, não devem exceder a pressão limite que as matrizes podem suportar durante a dobra.

Tipos de Punções e Matrizes para Quinadeira

Matrizes de 90 graus, matrizes de ângulo agudo, matrizes de rebarbação, matrizes de formação de caixas, matrizes de formação de canais, matrizes de ondulação, matrizes de enrolamento, blocos de matriz de quatro vias, matrizes de pescoço de ganso, matrizes de acabamento, matrizes de múltiplas dobras, matrizes de raio, matrizes do tipo oscilante, matrizes de dobra rotativa, matrizes de união, matrizes de formação de tubos e canos, matrizes de dobra em U e matrizes em V. Disponíveis em várias formas e tamanhos, os punções são adaptáveis a diferentes requisitos de dobragem.

7.2 Estrutura

A estrutura é a parte principal da quinadeira, proporcionando suporte e rigidez para suportar as elevadas forças durante a dobra. Normalmente feita de chapas de aço soldadas, garante estabilidade e evita deformações sob tensão.

7.3 Base

A mesa é a superfície plana onde a chapa metálica é colocada durante a dobra. Geralmente possui uma ranhura em forma de V para ajudar a alinhar e posicionar a chapa com precisão, servindo de base para a matriz.

7.4 Martelo

A prensa é a parte móvel da quinadeira que segura o punção e aplica força à chapa metálica. Move-se verticalmente, acionada por um sistema hidráulico ou mecânico, para pressionar o punção contra o material e criar a dobra.

7.5 Medidor traseiro

A calce de apoio é um batente ajustável que posiciona a chapa metálica com precisão antes da dobra, garantindo um posicionamento preciso e consistente para dobras uniformes.

7.6 Sistema hidráulico ou mecânico

Nos quinadores hidráulicos, o êmbolo é acionado por cilindros hidráulicos, oferecendo precisão e capacidade para cargas de trabalho mais pesadas. Os quinadores mecânicos utilizam um volante e um mecanismo de manivela, proporcionando simplicidade e rentabilidade para algumas aplicações.

7.7 Sistema de controlo e CNC

As quinadoras modernas têm frequentemente sistemas CNC (Controlo Numérico por Computador) que automatizam e controlam a operação de dobragem VI. Para que são utilizadas as quinadoras?

Um quinador é utilizado principalmente para dobrar e moldar chapas metálicas. No passado, os trabalhadores só conseguiam dobrar chapas metálicas batendo nelas manualmente.

Com o contínuo desenvolvimento da ciência e da tecnologia, quinadores mecânicos, quinadores hidráulicos e prensa dobradeira elétricas foram surgindo no mercado um após o outro.

Atualmente, os quinadores são amplamente utilizados em diversos campos de processamento e produção para melhorar a eficiência de produção.

Os quinadores são usados principalmente no processamento e fabrico de metais nos setores aeroespacial, automóvel, indústria naval, agricultura, energia, militar, transporte e outros.

Na indústria automóvel, estas máquinas de dobra podem produzir painéis de carroçaria, chassis e suportes. No setor aeroespacial, podem produzir componentes de aeronaves e estruturas de fuselagem. Também podem fabricar carcaças e tampas metálicas moldadas para equipamentos eletrónicos. Os quinadores produzem estruturas e peças de condutas para os setores da arquitetura e construção.

Ⅷ. Conclusão

Este texto aborda o conceito, o princípio de funcionamento e a importância da quinadeira. Espero que possa ter uma compreensão mais abrangente da quinadeira e reconhecer o seu papel vital na fabricação industrial moderna.

Ao explorar o mundo das quinadeiras, é fundamental escolher um fornecedor maduro e avançado. A minha empresa, ADH Machine Tool, é um parceiro fiável.

Somos especializados em oferecer quinadeiras de topo, guilhotinas e máquinas de corte a laser. Os nossos produtos são bem concebidos e têm bom desempenho para satisfazer as suas diversas necessidades de processamento de chapa metálica.

Convido cordialmente a visitar a página de produtos da minha empresa para saber mais sobre a nossa gama de produtos de quinadoras e as suas vantagens técnicas. Pode também explorar a nossa alta precisão Quinadora CNC e serviço pesado Quinadora de Grande Porte para diversas necessidades industriais. Para especificações mais detalhadas, consulte o nosso ficheiro descarregável brochuras, ou sinta-se à vontade para contacte-nos para soluções personalizadas.

Quer seja para soluções eficazes para melhorar a eficiência da produção ou para melhorar a qualidade do produto através de tecnologia avançada, oferecemos-lhe sempre apoio profissional.

Ⅸ. Perguntas frequentes

1. Quais são as vantagens de utilizar uma quinadeira?

A utilização de quinadeiras na fabricação de chapas metálicas de precisão oferece várias vantagens, incluindo o aumento da eficiência de produção, a obtenção de alta precisão e a redução do desperdício de material. As quinadeiras modernas estão equipadas com sistemas CNC avançados, permitindo uma configuração rápida e a mudança entre diferentes operações de dobragem, minimizando assim o tempo de inatividade e aumentando a produção.

Além disso, as máquinas de dobrar metal podem trabalhar com vários materiais e realizar operações de dobragem complexas, o que é particularmente importante em indústrias como a aeroespacial, automóvel e eletrónica.

2. Qual é a função principal de uma quinadeira?

Uma quinadeira é concebida para dobrar e moldar chapas metálicas em várias formas e tamanhos. É amplamente utilizada em indústrias como a de fabrico e de transformação de metais, oferecendo precisão na conformação de componentes metálicos.

3. Em que difere uma quinadeira de outros tipos de prensas?

As quinadeiras utilizam ferramentas específicas, incluindo punção e matriz, para moldar o metal com precisão. Diferem de outras prensas pelo seu foco na dobragem precisa, recorrendo frequentemente a força hidráulica ou mecânica para o conseguir.

4. Que materiais são normalmente processados com uma quinadeira?

Os materiais mais comuns incluem aço, alumínio, cobre e outros metais maleáveis. A escolha do material depende muitas vezes da aplicação e das propriedades exigidas para o produto final.

5. Que fatores influenciam o custo de uma máquina quinadeira?

Várias variáveis afetam o custo, incluindo o tamanho da máquina, o tipo (como CNC ou hidráulica), a capacidade e características adicionais. As necessidades de manutenção e os avanços tecnológicos também desempenham um papel significativo na definição do preço.

Descarregar o Infográfico em Alta Resolução
