I. O Que É Uma Prensa Dobradeira

Dobradeira é uma máquina de dobra de metal usada na indústria de fabricação de metais para dobrar chapas metálicas em várias formas e ângulos. Como uma prensa dobradeira funciona?

O processo de dobra de chapa metálica de precisão é realizado aplicando força no ponto da dobra. A chapa metálica é colocada entre o punção e a matriz na máquina prensa dobradeira. O punção é o componente superior, e a matriz é o componente inferior.

O prensa dobradeira A máquina exerce força sobre a chapa metálica por meio do punção, fazendo com que ela dobre ou se deforme de acordo com a forma da matriz. À medida que o punção força a chapa metálica dentro da matriz, o material se dobra.

Ela movimenta punções e matrizes através de diferentes fontes de acionamento para dobrar repetidamente a chapa metálica e formar perfis. Materiais de diferentes espessuras e comprimentos de dobra requerem diferentes forças de dobra. Simplificando, a conformação na prensa dobradeira é um processo usado para dobrar e moldar uma peça de chapa metálica.

A força de dobra, medida em tonelagem, é a força exercida pela prensa dobradeira. A tonelagem da prensa dobradeira determina o limite de carga da máquina. Se uma prensa dobradeira tiver uma tonelagem maior, ela poderá dobrar chapas metálicas mais espessas e longas. Diferentes tipos de prensas dobradeiras produzem tonelagem de maneiras diferentes.

A máquina prensa dobradeira hidráulica é adequada para dobras com grande tonelagem, enquanto as fontes de acionamento são geralmente divididas em tipos mecânico, hidráulico, elétrico e pneumático.

O nome da prensa dobradeira é determinado pelo método de acionamento. Por exemplo, a máquina de dobra pneumática aciona o martelo por meio da pressão do ar, enquanto a prensa dobradeira servoelétrica aciona o martelo usando um motor de servoconversão. A prensa dobradeira servoelétrica oferece altíssima precisão e velocidade.

II. Como Uma Prensa Dobradeira Funciona

Dobrar uma chapa metálica resistente em um ângulo preciso está longe de ser uma operação de força bruta — é um processo controlado cientificamente que manipula as propriedades físicas do material em escala microscópica. Compreender esse princípio fundamental é o passo-chave para transformar-se de um operador em um mestre da técnica. Não se trata apenas de saber como fazer, mas por que precisa ser feito dessa maneira.

2.1 A Física da Dobra: Da Deformação Elástica à Conformação Plástica

Quando o punção superior de uma prensa dobradeira entra em contato e começa a empurrar a peça, a estrutura interna do material é envolvida em uma dinâmica “queda de braço” de tensões. Esse comportamento pode ser representado com precisão pela clássica curva tensão–deformação.

• Como o Metal ‘Cede’ e Assume uma Forma Permanente
  1. Estágio Elástico: Na fase inicial de carregamento, o metal se comporta como uma mola bem ajustada — a deformação é temporária e reversível. Assim que a força é removida, ele retorna à forma original. Essa fase não tem efeito permanente na conformação, mas é uma transição necessária.
  2. Ponto de Escoamento: Este é o “momento gatilho” crítico de todo o processo de dobra. Quando a tensão aplicada excede o limite de escoamento do material, as ligações atômicas dentro do metal começam a deslizar, quebrar e se reorganizar, entrando na fase irreversível de deformação plástica.
  3. Estágio Plástico: Além do ponto de escoamento, mesmo após a liberação da força, o material não retorna completamente à forma original — permanece uma deformação permanente. A conformação de chapas metálicas aproveita essa propriedade, aplicando pressão bem acima do ponto de escoamento para que o metal “ceda” e mantenha a forma projetada.
• Eixo Neutro e Compensação de Dobra: Por Que as Dimensões Mudam Após a Dobragem
  Um equívoco comum é que a dobra altera apenas o formato. Na realidade, ela muda o comprimento desenrolado do material — uma base essencial no projeto preciso de chapas metálicas.
• Efeito de Retorno Elástico: O Desafio da ‘Memória’ do Material e Estratégias de Compensação
  Quando o punção retorna e a pressão é liberada, o metal dobrado não mantém perfeitamente o ângulo formado pela matriz. Tensões elásticas residuais fazem com que ele “retorne”, tornando o ângulo final ligeiramente maior do que o pretendido. Esse fenômeno é conhecido como retorno elástico.
  • Fatores de InfluênciaQuanto maior o limite de escoamento e menor o módulo de elasticidade (como ocorre com aço de alta resistência, aço inoxidável ou ligas de alumínio), mais acentuado será o retorno elástico.
  • Estratégias de CompensaçãoA maneira mais simples de compensar é fazer uma dobra além do necessário — por exemplo, para obter um ângulo de 90°, a máquina pode ser configurada para dobrar a 88°, contando com o retorno elástico para alcançar exatamente o ângulo desejado. Sistemas CNC modernos incorporam bancos de dados de materiais ou medição avançada de ângulo a laser em tempo real para calcular e compensar automaticamente o retorno elástico, alcançando dobras precisas em uma única passada.

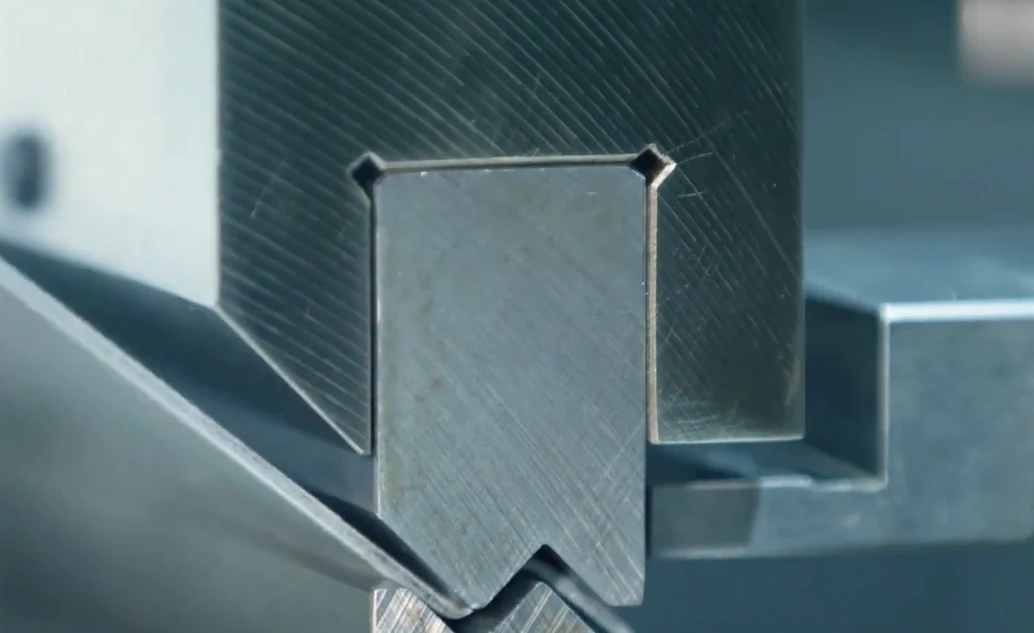

2.2 O Processo Completo de Dobragem: Uma Análise Visual Passo a Passo

Uma operação típica de dobra CNC pode ser vista como um balé precisamente coreografado, dividido em cinco etapas interligadas de forma contínua:

1. Etapa 1: PosicionamentoO operador posiciona a chapa metálica plana sobre a matriz inferior e a empurra para trás até que sua borda toque precisamente os dedos de referência do batente traseiro. A posição do batente, controlada pelo sistema CNC com precisão micrométrica, define diretamente a largura da aba.
2. Etapa 2: PrensagemO êmbolo impulsiona o punção superior para baixo a partir do ponto morto superior em um movimento de “aproximação” em alta velocidade, mudando automaticamente para a velocidade de trabalho programada a apenas alguns milímetros da superfície, garantindo segurança e precisão.
3. Etapa 3: ConformaçãoO punção continua descendo a uma velocidade de trabalho estável, pressionando a chapa na ranhura em V da matriz inferior. Quando a pressão ultrapassa o limite de escoamento do material, inicia-se a deformação plástica. A profundidade e a força são monitoradas em tempo real pelo sistema CNC.
4. Etapa 4: Retenção/AcomodaçãoO êmbolo atinge a posição do ponto morto inferior calculada pelo sistema CNC e pode manter-se brevemente, dependendo da configuração do processo (como na acomodação), para garantir a formação precisa do ângulo e minimizar o retorno elástico.
5. Etapa 5: RetraçãoO êmbolo sobe rapidamente até uma altura de segurança programada ou até o ponto morto superior, completando um ciclo de dobra. O operador pode então remover ou reposicionar a peça com segurança para a próxima dobra.

2.3 Os Três Principais Métodos de Dobragem: Escolher o Correto Determina Eficiência e Precisão

Selecionar o método de dobra apropriado não é uma questão de preferência pessoal — é uma decisão estratégica que afeta os requisitos de tonagem, a precisão, a eficiência e a durabilidade das matrizes. A principal diferença entre os métodos está na interação entre a matriz superior, a peça de trabalho e a matriz inferior.

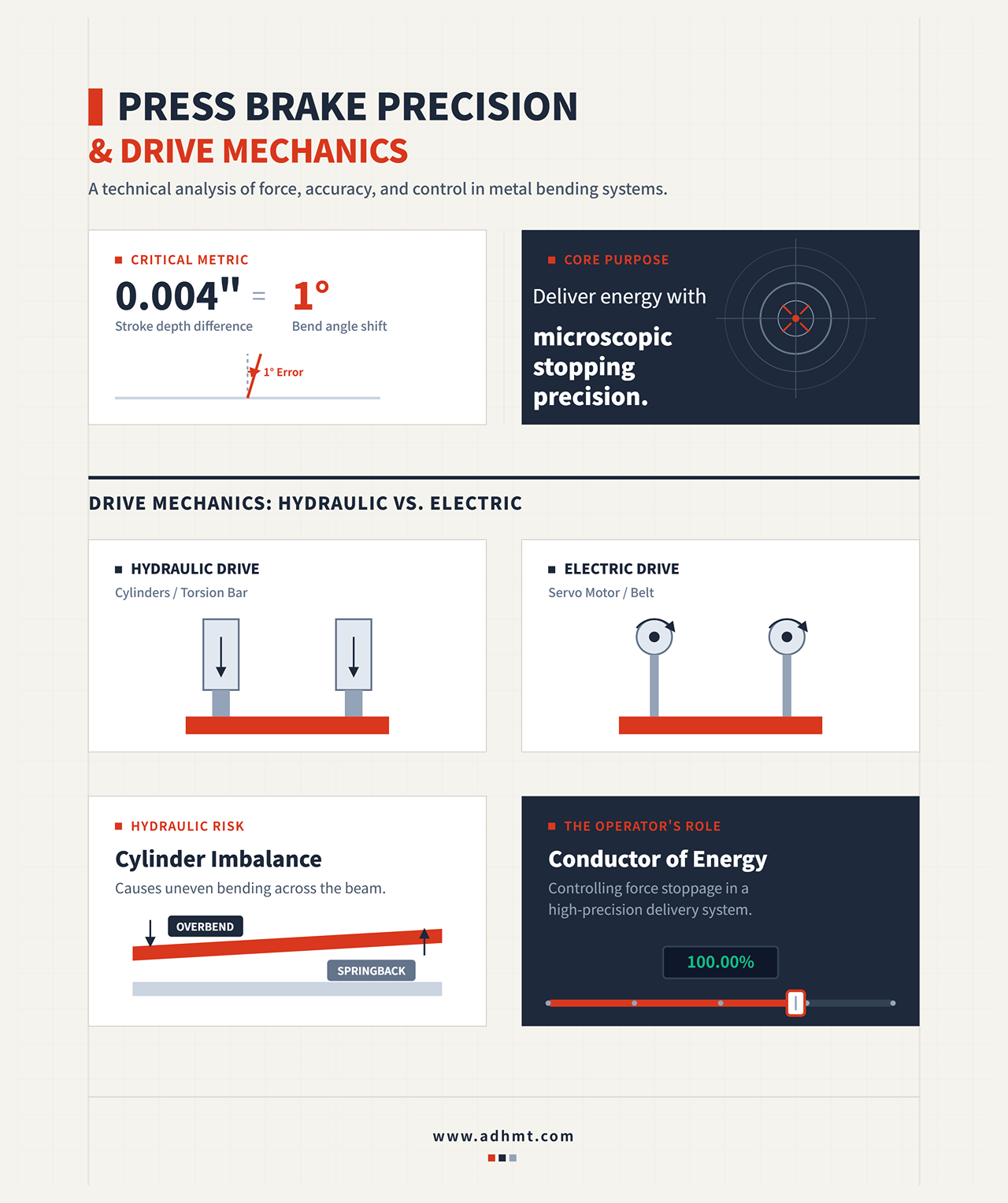

Ⅲ. Tipo de Prensas Dobradeiras e Seus Princípios de Funcionamento

A prensa dobradeira utiliza força para dobrar a chapa metálica, sendo um equipamento útil na indústria metalúrgica. Atualmente, as prensas dobradeiras modernas costumam adotar sistemas de controle numérico computadorizado na conformação e fabricação de metais. O uso de uma prensa dobradeira CNC permite lidar com todos os tipos de tarefas complexas e de produção em massa de conformação de peças metálicas.

3.1 Tipos

Aqui está uma comparação detalhada dos diferentes tipos de prensas dobradeiras (hidráulicas, mecânicas, CNC e pneumáticas), juntamente com suas respectivas vantagens e desvantagens:

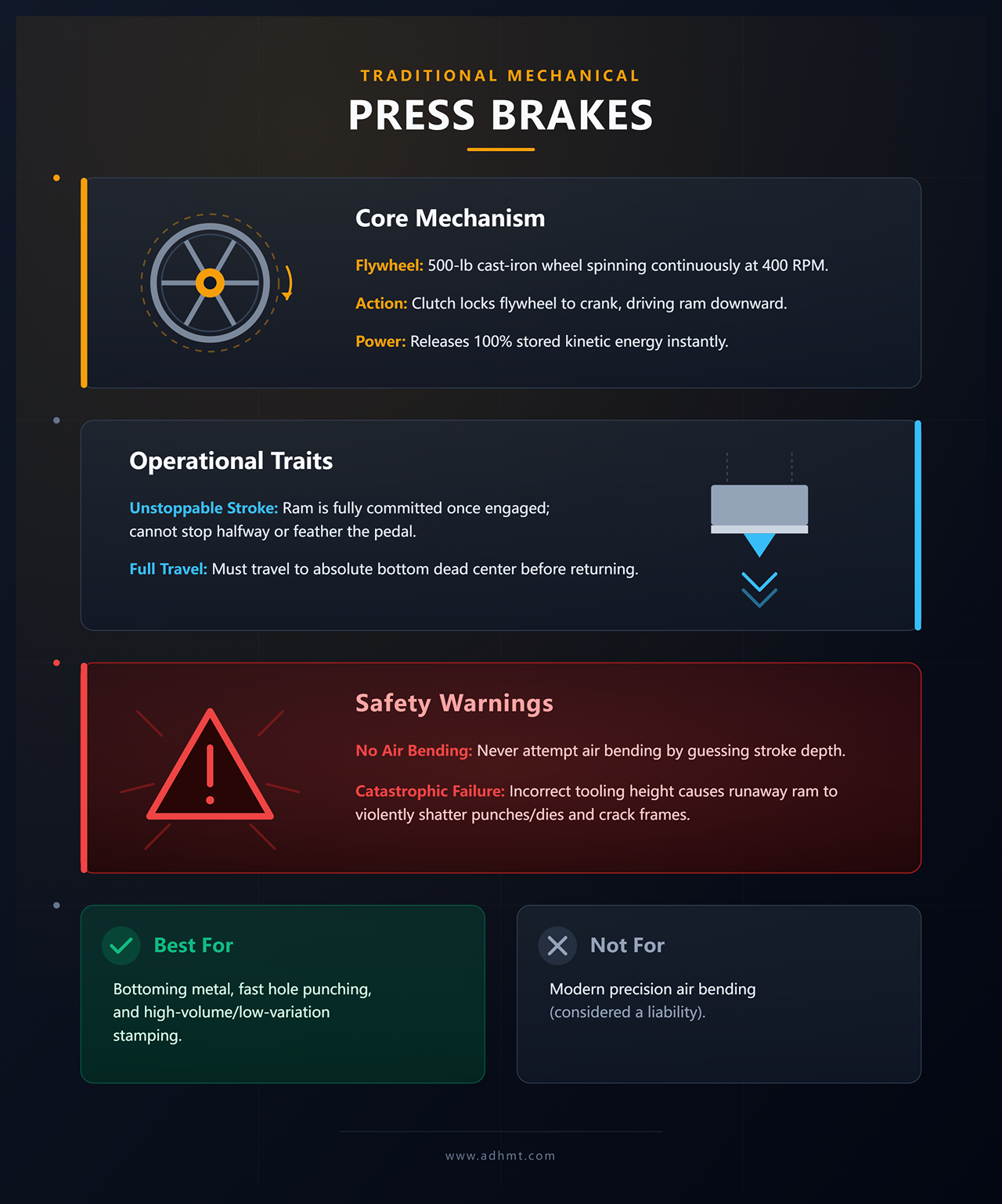

(1) Prensa dobradeira mecânica

A prensa dobradeira mecânica aciona o volante por meio do motor. O operador aciona a embreagem para controlar o volante, e o virabrequim conduz o movimento das outras partes. A operação de uma prensa dobradeira é relativamente simples e pode lidar com dobras de grande tonagem, mas carece da precisão e da flexibilidade dos sistemas hidráulicos ou servoelétricos.

Componentes principais

• Volante, mecanismo de virabrequim e embreagem:
  Um motor aciona o volante, que armazena energia e a libera através do mecanismo de virabrequim e da embreagem para mover o cilindro.
• Cilindro (Ram):
  Aplica força sobre a chapa metálica, moldando-a com o punção e a matriz.

Vantagens

As prensas dobradeiras mecânicas são rápidas e ideais para produção em massa, tornando-as economicamente vantajosas para grandes volumes.

Desvantagens

No entanto, elas oferecem menos precisão e flexibilidade em comparação com os modelos hidráulicos e servoelétricos.

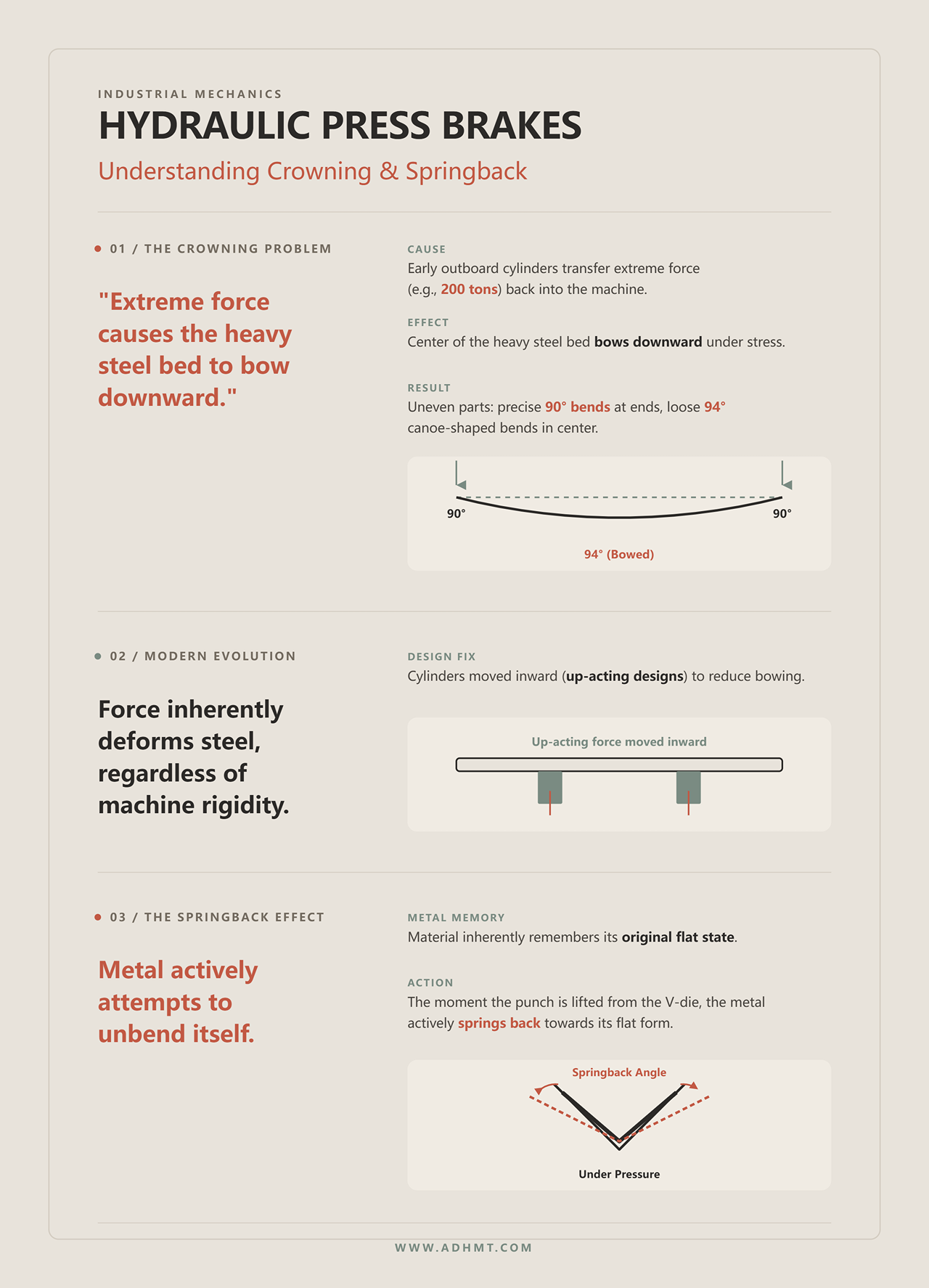

(2) Dobradeira Hidráulica

A máquina-ferramenta aciona o movimento do martelo com dois cilindros hidráulicos sincronizados nos quadros em C, permitindo maior controle sobre o processo de dobra. O cilindro é conectado ao martelo por meio da haste do pistão, e o martelo é acionado por cilindros hidráulicos.

O movimento do cilindro hidráulico aciona o martelo para cima e para baixo. Os modos de movimento da dobradeira hidráulica são divididos em movimento ascendente e descendente. Os batentes traseiros posicionam a peça de trabalho com precisão por meio do movimento de diferentes eixos.

As dobradeiras hidráulicas tornaram-se um elemento essencial na indústria metalúrgica devido à sua alta velocidade e alta precisão. No entanto, a tonelagem de dobra é limitada, o que é uma desvantagem.

Componentes principais

• Cilindros Hidráulicos: Preenchidos com óleo para gerar a força necessária para mover o martelo.
• Sistema de Controle: Regula a pressão hidráulica, garantindo dobras consistentes e precisas.
• Cilindro (Ram): Transmite força para a chapa metálica, moldando-a com o punção e a matriz.

Vantagens

Oferecem alta precisão, lidam com materiais mais espessos e são versáteis para diversas aplicações.

Desvantagens

São mais lentas que os modelos mecânicos e precisam de manutenção regular do sistema hidráulico.

(3) Dobradeira Servoelétrica (CNC)

A dobradeira CNC é uma dobradeira hidráulica equipada com um sistema de controle CNC que controla o movimento de cada parte com funções de programação modular e alta precisão, e lida com diferentes tonelagens e comprimentos de dobra.

Além disso, as Prensa dobradeira CNCsão equipadas com um sistema de alimentação automática que controla com precisão a posição da peça de trabalho por meio do movimento do martelo e do batente traseiro. Movimento síncrono dos eixos de acionamento do motor do batente traseiro e dos fusos de esferas. O batente traseiro pode medir com precisão o comprimento da aba que está sendo formada.

Componentes principais

• Motor de Servomotor e Fuso de Esferas: Os servomotores controlam o movimento do martelo por meio de um fuso de esferas, proporcionando controle preciso e programável.
• Cilindro (Ram): Aplica força sobre a chapa metálica, moldando-a com o punção e a matriz.
• Sistema de Controle CNC: Fornece controle programável para alta precisão.

Vantagens

Oferecem alta precisão, são energeticamente eficientes e exigem manutenção mínima. O ruído de operação da dobradeira servoelétrica é muito baixo e não produz barulho durante o funcionamento.

Desvantagens

No entanto, eles têm um custo inicial mais alto e força limitada em comparação com as dobradeiras hidráulicas.

(4) Dobradeira Pneumática

As dobradeiras pneumáticas permitem que o ar comprimido opere o êmbolo. Elas são geralmente mais leves e compactas que os modelos hidráulicos, com tempos de configuração e operação de dobra mais rápidos. Essas dobradeiras são ideais para tarefas leves a médias, como trabalhos de HVAC.

Componentes principais

• Sistema de Pressão de Ar: O ar comprimido opera o êmbolo.
• Cilindro (Ram): Transmite força para a chapa metálica, moldando-a com o punção e a matriz.
• Sistema de Controle: Regula a pressão e o movimento do ar.

Vantagens

Elas são rápidas, leves e econômicas para tarefas leves a médias.

Desvantagens

No entanto, têm força limitada e não são adequadas para aplicações pesadas.

3.2 Métodos Comuns de Dobra

Ajuste o ângulo de dobra ajustando o movimento do êmbolo por meio do sistema de controle. Basicamente, existem três métodos de dobra: dobra a ar, dobra de fundo e dobra por cunhagem. A escolha do método de dobra está fortemente relacionada à espessura da chapa a ser dobrada.

A dobra a ar é o método de dobra mais comumente usado, no qual a peça não entra totalmente em contato com a matriz inferior. Pode ser realizada com uma tonelagem relativamente pequena. Os métodos de dobra de fundo e cunhagem também podem ser usados conforme necessário.

Durante a dobra, os cilindros hidráulicos acionam o movimento do êmbolo, que por sua vez movimenta a matriz superior para aplicar pressão sobre a matriz inferior na bancada. A chapa metálica no meio é formada em um ângulo específico através da extrusão da matriz e, após dobras repetidas, obtém-se o perfil final.

O ângulo e a forma da chapa metálica são determinados pela forma dos punções e matrizes, bem como pelo movimento do êmbolo. A dobradeira CNC oferece controle numérico flexível e funções de programação, tornando-a fácil de operar.

Ⅳ. Como Configurar uma Dobradeira?

Em primeiro lugar, é fundamental compreender o desenho da peça a ser dobrada. Determine o material, comprimento e espessura da peça, bem como o ângulo de dobra, raio de dobra, dimensão da flange e tolerâncias da peça. Em segundo lugar, escolha o método de dobra e a matriz adequados.

Selecione o método de dobra apropriado com base na relação entre o raio de dobra e a espessura do metal, como dobra a ar, dobra de fundo ou cunhagem. Escolha um conjunto de punção e matriz que combine com o material da peça a ser dobrada. Em terceiro lugar, determine a tonelagem conforme a tabela de tonelagem.

Consulte a estimativa de tonelagem correspondente fornecida pelo fabricante. Se for dobra a ar, você pode se referir ao gráfico de tonelagem para determinar a força necessária. A tonelagem para dobra de fundo é de quatro a seis vezes maior que a da dobra a ar, e a tonelagem para cunhagem é de oito a dez vezes maior que a da dobra a ar.

As ferramentas da dobradeira desempenham um papel crucial na dobra de chapas e placas metálicas. Instale e ajuste as ferramentas da dobradeira, incluindo verificar a espessura e proporção das matrizes superior e inferior, ajustar o curso do êmbolo, definir o ponto limite superior das ferramentas para reservar a posição de parada do êmbolo e ajustar um espaço apropriado entre as matrizes superior e inferior.

Execute o procedimento do programa da prensa dobradeira, familiarizando-se com as funções do controlador CNC, programando offline e usando chapas de sucata para um teste de dobra. Para ver esse processo em ação, você pode assistir a um guia em vídeo detalhado sobre Como Programar a Dobra em Prensa Dobradeira com o Controlador Delem DA 53TX. Se houver um problema com a peça dobrada, verifique e corrija o programa e opere a prensa dobradeira conforme necessário. Esses passos podem reduzir custos e melhorar a eficiência.

Ⅴ. Casos e Aplicações

5.1 Indústria Automotiva

As prensas dobradeiras são cruciais na indústria automotiva para a fabricação de componentes de automóveis, como suportes, chassis, painéis de carroceria e sistemas de escapamento. Sua precisão garante que as peças atendam a especificações rigorosas, melhorando a qualidade e a segurança dos veículos.

5.2 Indústria Aeroespacial

Na indústria aeroespacial, as prensas dobradeiras produzem componentes críticos, como estruturas de aeronaves, partes de asas e coberturas de motores. Elas garantem precisão e confiabilidade ao dobrar ligas de alumínio e titânio para atender aos requisitos aeroespaciais.

5.3 Indústria de Eletrodomésticos

As prensas dobradeiras são utilizadas na indústria de eletrodomésticos para produzir painéis de refrigeradores, carcaças de máquinas de lavar e componentes de aparelhos de ar-condicionado. Sua precisão e flexibilidade permitem a dobra exata de chapas metálicas para atender às especificações de design.

5.4 Indústria da Construção

As prensas dobradeiras são usadas na indústria da construção para fabricar componentes estruturais e elementos metálicos, como vigas I e pisos metálicos, para projetos de edificações.

5.5 Fabricação de Móveis

Na fabricação de móveis, utiliza-se a prensa dobradeira para criar estruturas metálicas, suportes e peças decorativas, dobrando chapas de metal em formatos e ângulos que aprimoram o design e a funcionalidade dos móveis.

5.6 Equipamentos Médicos

As prensas dobradeiras na fabricação de equipamentos médicos produzem componentes metálicos precisos, dobrando chapas para atender às especificações dos dispositivos médicos, melhorando a eficiência e a qualidade. Por exemplo, prensas dobradeiras são usadas para criar componentes para instrumentos cirúrgicos, equipamentos de diagnóstico e móveis hospitalares, onde a precisão é fundamental para atender aos padrões de segurança e desempenho.

5.7 Equipamentos Eletrônicos e Elétricos

As prensas dobradeiras são usadas na indústria eletrônica para produzir carcaças e componentes metálicos precisos, como chapas dobradas para gabinetes e suportes que garantem a funcionalidade e segurança dos dispositivos.

5.8 Indústria de Defesa

Na indústria de defesa, as prensas dobradeiras são usadas para fabricar chapas metálicas de alta resistência e componentes de liga, como contêineres de armazenamento de munição, veículos blindados e placas de armadura, aumentando a durabilidade e segurança dos equipamentos militares.

Ⅵ. Falhas Comuns de Dobradeiras e Soluções

Ⅶ. Manual de Operações Práticas: Obtendo Sua Primeira Dobra Perfeita do Zero

O conhecimento teórico serve como um mapa para a maestria, mas apenas a prática leva você ao destino. Este capítulo vai além da teoria, oferecendo um guia tático passo a passo — preciso em cada movimento. Vamos conduzi-lo pelo processo, começando pela construção de uma cultura de segurança inabalável, depois detalhando e executando uma dobra impecável de 90 graus, e por fim revelando uma arma secreta revolucionária que pode redefinir seu conceito de eficiência: o gêmeo digital.

7.1 Antes da Partida: Cultura de Segurança Essencial e Lista de Verificação de Preparação

Na manufatura, segurança não é uma lista de regras a memorizar — é uma cultura enraizada em cada ação. Construir uma barreira de segurança inquebrável antes de apertar o botão verde de partida é onde todo excelente processo começa. Ignorar até mesmo o menor detalhe pode levar a consequências irreversíveis.

• Equipamentos de Proteção Individual (EPI): A Armadura Diária do Operador
  • Sapatos de Segurança: Devem ter biqueira de aço. Uma chapa ou matriz caindo pode facilmente causar ferimentos graves por impacto.
  • Óculos de Proteção: Durante a dobra, a liberação súbita de tensão pode lançar pequenos fragmentos de metal em alta velocidade. A proteção ocular é inegociável.
  • Luvas Resistentes a Cortes: As bordas das chapas metálicas, especialmente após o corte, são extremamente afiadas. Essas luvas são essenciais para evitar lacerações ao manusear ou posicionar peças.
  • Código de Vestimenta: Evite lenços, gravatas ou quaisquer acessórios pendurados; cabelos compridos devem ser presos sob um boné. Roupas folgadas representam um risco mortal de serem presas em máquinas em movimento.
• Inspeção de Equipamentos: Cinco Minutos que Evitam Noventa Por Cento dos Acidentes
  • Verificação de Dispositivos de Segurança: Ao iniciar, primeiro teste a cortina de luz ou o sistema de segurança a laser quanto à capacidade de resposta. Coloque uma peça de sucata em seu caminho — o martelo deve parar imediatamente. Verifique se todos os botões de parada de emergência estão totalmente funcionais e facilmente acessíveis.
  • Condição das Ferramentas: Inspecione visualmente o punção e a matriz em V para verificar rachaduras, lascas ou desgaste anormal. Sob dezenas de toneladas de pressão, um pequeno defeito pode levar à falha catastrófica da matriz.
  • Verificação do Sistema Hidráulico (se aplicável): Confirme que os níveis de óleo estão dentro da faixa normal e verifique tanto o piso quanto as conexões da linha em busca de qualquer traço de vazamento.
  • Conexões Elétricas: Certifique-se de que todos os cabos estejam firmemente conectados, sem fios expostos ou isolamento danificado, para garantir segurança e confiabilidade elétrica.
• Organização do Espaço de Trabalho: A Base da Segurança e Eficiência
  • Liberar a Área de Operação: Certifique-se de que o espaço ao redor da prensa dobradeira — especialmente perto do pedal — esteja livre de ferramentas, desordem, óleo ou detritos. Um piso limpo elimina riscos de escorregões e tropeços.
  • Zoneamento de Materiais: Mantenha as chapas brutas e as peças acabadas separadas e bem organizadas. Evite confusões e sempre mantenha espaço suficiente para que os operadores se movimentem com segurança e conforto.

7.2 O Método Central de Dobragem em Cinco Etapas (Exemplo: Dobra de Ar de 90 Graus)

Uma vez concluída a preparação, desconstruiremos todo o processo usando a forma mais fundamental e clássica — uma dobra de ar de 90 graus.

• Etapa 1: Seleção da Matriz — Seguindo a “Regra de 8×”
  Isto não é apenas uma recomendação vaga, mas uma regra de ouro destilada a partir de décadas de experiência na indústria: a largura da abertura em V da matriz inferior deve ser aproximadamente oito vezes a espessura da chapa.
  • A Ciência Por Trás Disso: Esta proporção alcança o equilíbrio ideal entre força de dobra, raio interno e retorno elástico. Para aço carbono padrão, ela produz um raio interno de dobra aproximadamente igual à espessura do material — estruturalmente ótimo e estável no processo.
  • O Que Acontece Se Você Ignorar Isso:
    • Abertura em V Muito Estreita (<6×): A tonelagem necessária aumenta exponencialmente, correndo o risco de sobrecarga da máquina ou dano permanente às ferramentas. O raio de dobra também se torna muito apertado, esticando demais as fibras externas e causando fissuras.
    • Abertura em V Muito Larga (>12×): O raio de dobra torna-se excessivamente grande, dificultando o controle de precisão e aumentando o retorno elástico. Flanges curtas podem até cair na cavidade da matriz e falhar na formação.
• Etapa 2: Configuração de Parâmetros — Comunicando-se com o “Cérebro” da Máquina
  Em uma interface moderna de prensa dobradeira CNC, você insere os comandos principais que permitem ao sistema interpretar sua intenção:
  • Tipo de Material: Selecione com precisão, como “aço macio”, “inox 304” ou “alumínio 5052”. O banco de dados integrado otimizará automaticamente os cálculos com base na resistência à tração e no módulo de elasticidade.
  • Espessura da Chapa: Meça com precisão usando um paquímetro e insira o valor exato com duas casas decimais. Mesmo 0,1 mm pode alterar o ângulo de dobra.
  • Comprimento da Dobra: Insira a largura real da peça para esta dobra.
  • Ângulo Alvo: 90 graus neste exemplo.

Após a entrada dos dados, o CNC calcula instantaneamente a profundidade teórica do aríete (curso do eixo Y), a tonelagem necessária e a compensação inicial de retorno elástico.

• Etapa 3: Posicionamento do Calço Traseiro — Definindo a Referência Dimensional
  O calço traseiro é a única referência que garante a consistência da largura das flanges.
  Dica Profissional: Ao posicionar a peça, certifique-se de que sua borda faça contato total e contínuo com pelo menos dois dedos do calço traseiro. Empurre suavemente a chapa para trás até sentir contato firme. Contato em um único ponto ou frouxo é a principal causa de variação de tamanho. Calços traseiros multi-eixos (por exemplo, Z1/Z2) permitem que os dedos se movam lateralmente para ajustar diferentes larguras ou contornar perfis irregulares.
• Etapa 4: Dobra de Teste e Compensação — Seu Primeiro Encontro com o Retorno Elástico Nunca realize a primeira dobra de produção em uma peça real.
  Isso marca a diferença entre um iniciante e um profissional.
  1. Amostra de Material: Use um pedaço de sucata do mesmo material e espessura que a peça de produção.
  2. Executar: Complete um ciclo completo de dobra.
  3. Medir: Use um transferidor digital de alta precisão para verificar o ângulo real da dobra.
  4. Analisar: Se o seu alvo for 90°, e a leitura mostrar 91,2°, isso indica um retorno elástico de 1,2°.
  5. Compensar: Na tela de “compensação de ângulo” da CNC, insira o ajuste (+1,2° ou simplesmente 91,2°, conforme solicitado). O sistema ajustará automaticamente o curso do eixo Y para “dobrar além” ligeiramente, trazendo o resultado final precisamente para 90° após o retorno elástico. Repita até que o ângulo permaneça consistente dentro da tolerância.
• Etapa 5: Produção em Massa — Inspeção da Primeira Peça e Controle de Processo
  Após os parâmetros estarem totalmente calibrados, prossiga para fabricar a primeira peça formal. Ao concluir, realize uma rigorosa
  Inspeção do Primeiro Artigo (FAI)—verificando todas as dimensões e ângulos em relação ao desenho técnico. Somente quando a primeira peça atender a 100% das especificações, a produção em lote pode começar. Continue com amostragem periódica durante a produção para monitorar e evitar quaisquer desvios.

7.3 Três Erros Comuns de Iniciantes e Como Evitá-los

Erro 1: Ignorar o retorno elástico — assumir ingenuamente que uma dobra programada de 90° resultará em uma dobra real de 90°.

• Consequência: Cada peça do lote acaba com um ângulo de dobra excessivo, tornando a montagem difícil ou levando a rejeição completa — desperdiçando tanto material quanto mão de obra.
• Como evitá-lo: Internalize o ciclo de “testar dobragem–medir–compensar” até que se torne algo natural. Entenda que o retorno elástico é uma propriedade física inerente do material e aprenda a aproveitá-lo por meio dos recursos inteligentes de compensação do CNC, em vez de ignorá-lo.
• Erro 2: Escolher a matriz em V por intuição — pegando qualquer ferramenta que “pareça certa”.
  • Consequência: Um canal em V muito estreito causa fissuras na superfície ou aciona alarmes frequentes de sobrecarga; um muito largo resulta em dobras com raio excessivamente grande, desviando-se significativamente das especificações de projeto.
  • Como evitá-lo: Trate a “regra de 8×” como seu princípio orientador e consulte sempre as tabelas de tonelagem fornecidas pelo fabricante da máquina. Em caso de dúvida, opte por um canal em V ligeiramente mais largo para segurança — nunca arrisque usar um que seja muito estreito.

• Erro 3: Negligenciar o posicionamento preciso do batente traseiro — não garantir contato total entre a peça e os batentes.
  • Consequência: As dimensões da dobra variam de peça para peça, resultando em baixa consistência e peças fora das tolerâncias do desenho.
  • Como evitá-lo: Torne hábito verificar duas vezes cada etapa de posicionamento. Use o tato para garantir que a peça esteja firmemente em contato com todos os batentes. Para peças complexas, aprenda a usar o eixo R (movimento vertical) do batente traseiro ou as funções de posicionamento multiponto para manter o plano de referência perfeitamente preciso.

7.4 [Percepção Única #3] Gêmeo Digital: Aproveitando o Software de Programação Offline para Ganhos de Eficiência

Na abordagem tradicional, programação, configuração e teste de dobra consomem tempo valioso de máquina — períodos em que a prensa dobradeira não gera produtividade alguma.
O software de programação offline, como uma poderosa manifestação do Gêmeo Digital na fabricação de chapas metálicas, está revolucionando esse paradigma ineficiente.

O que é um Gêmeo Digital?
Imagine que seu computador contenha um clone virtual perfeito 1:1 da prensa dobradeira física no seu chão de fábrica — replicando sua geometria, eixos de movimento, lógica de controle e biblioteca completa de ferramentas. Esse réplica virtual é o seu Gêmeo Digital.

Como ele desencadeia uma revolução na eficiência?

(1) Transfira o “tempo de raciocínio” da máquina para o desktop:
Os engenheiros podem importar diretamente modelos 3D das peças para o computador. O software os analisa automaticamente, recomenda a combinação de ferramentas ideal e planeja de forma inteligente a sequência de dobra mais eficiente. Esse processo comprime horas de programação em apenas minutos, enquanto a máquina física continua a produção sem interrupções. Uma vez finalizado, o programa é enviado para a prensa dobradeira com um único clique — pronto para rodar imediatamente.

(2) Simule o sucesso virtualmente para evitar erros caros no mundo real:
O recurso mais impressionante da programação offline é sua capacidade completa de simulação dinâmica 3D, que permite aos engenheiros visualizar toda a sequência de dobra como se fosse um filme.

• Veja o invisível:
  O software destaca visualmente os pontos potenciais de colisão em vermelho intenso — como uma flange formada atingindo o punção, a mesa ou a estrutura da máquina. No passado, esses riscos eram descobertos apenas por meio de testes caros e danosos às peças. Agora, os engenheiros podem rapidamente ajustar a sequência de dobra ou trocar as ferramentas (por exemplo, usando um punção tipo “pescoço de ganso” para evitar interferências) até atingir um processo totalmente seguro e eficiente.

Essa abordagem — “aperfeiçoar o processo no mundo virtual e executar com perfeição no real” — maximiza a Efetividade Global do Equipamento (OEE) da prensa dobradeira. Representa mais que simples software; incorpora uma filosofia de produção mais inteligente e define a vantagem competitiva que separa as oficinas metálicas modernas dos ateliês tradicionais.

Ⅷ. Domínio e Otimização: De Operador Habilidoso a Artesão de Processos

Dominar o básico concede acesso à arena; tornar-se campeão exige dominar técnicas avançadas, desenvolver habilidades de diagnóstico especializado e aprender a cuidar da máquina com precisão. Este capítulo representa o salto da competência para o domínio — explorando a sabedoria que diferencia simplesmente “operar” de verdadeiramente “dominar”.”

8.1 Técnicas Avançadas: Desbloqueando a Capacidade de Formar Formas Complexas

A dobra padrão lida com linhas retas, mas produtos reais estão repletos de curvas e geometrias intrincadas. Desbloquear a capacidade de processar essas formas complexas é o primeiro portal no caminho rumo ao verdadeiro artesanato.

• Raios Grandes e Dobragem Multissegmentada (Dobragem por Etapas (“Bumping/Step Bending”))
  Matrizes padrão em “V” produzem dobras de raio fixo, mas alcançar um arco grande e suave requer a sabedoria da dobra por etapas — a arte de “dividir o todo para dominar os detalhes”. Aqui, uma curva ampla é dividida em uma série de dobras extremamente pequenas (por exemplo, de 0,5° a 1°) espaçadas de forma precisa. O sistema CNC controla com precisão os micromovimentos do batente traseiro enquanto aplica golpes rasos do pistão, formando gradualmente o que parece ser um arco contínuo em escala macro. Exige extrema precisão tanto no escalonamento do batente quanto no reposicionamento do pistão, servindo como um verdadeiro teste de precisão da máquina e habilidade de programação.

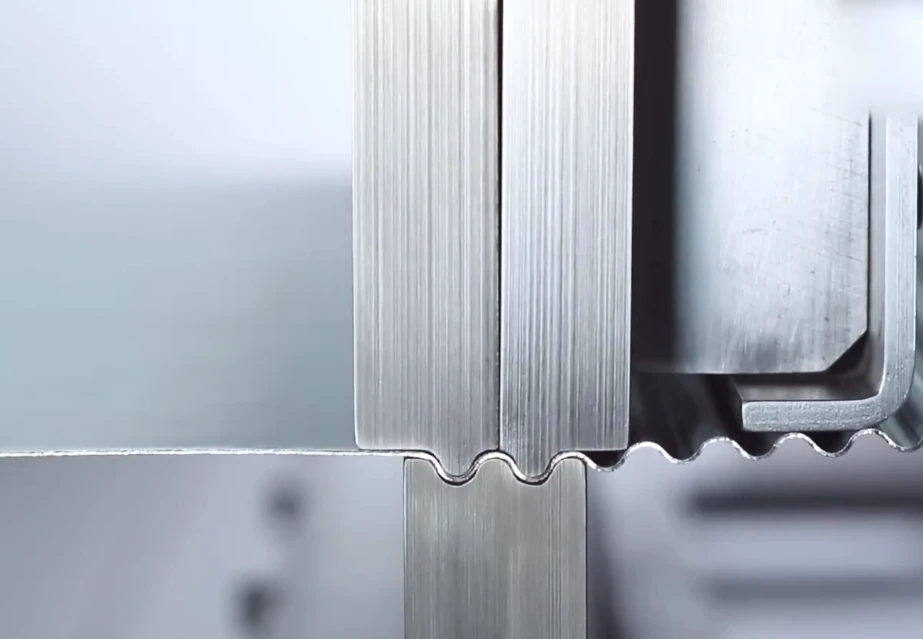

• Dobra por Viragem (“Hemming”) e Dobra em Z
  Esses dois processos — que requerem ferramentas especializadas e planejamento meticuloso — são exemplos típicos de dobras complexas usadas para reforço estrutural e montagens elaboradas.
  • Dobra por Viragem (“Hemming”): Esta técnica dobra a borda da chapa em 180° e a achata, geralmente em duas etapas. Primeiro, uma ferramenta de ângulo fechado (por exemplo, 30°) forma uma dobra justa; depois, uma matriz de achatamento comprime a borda em uma camada dupla. O resultado fortalece consideravelmente a borda da chapa enquanto elimina rebarbas afiadas, tornando-a ideal para aplicações como portas de armário — onde segurança e aparência suave são essenciais.
  • Dobra em Z: Envolve a criação de duas dobras paralelas em direções opostas para formar um formato de “Z”. O desafio está em evitar colisões entre a flange formada e a máquina ou ferramenta durante a segunda dobra. As soluções destacam a adaptabilidade do ofício:
    Uso de Punção Tipo Pescoço de Ganso: O perfil distinto em “C” do punção proporciona espaço livre para a flange formada anteriormente — oferecendo a solução mais comum e eficiente.

• Matriz Especial Tipo Z (Z-Die): Uma ferramenta de alta eficiência e projetada especificamente para formar ambas as dobras em um único golpe descendente. Melhora drasticamente a produtividade, mas requer investimento adicional, sendo ideal para ambientes de produção em massa.

• Compensação de Deflexão (Crowning) – A solução de alta tecnologia para o “efeito banana”.
  Este é um fenômeno crítico, porém frequentemente negligenciado ao trabalhar com peças longas. À medida que a prensa dobra uma peça comprida — digamos, de três metros ou mais — a imensa tonelagem faz com que o martelo (viga superior) e a cama (viga inferior) se curvem ligeiramente para baixo no centro, algo imperceptível a olho nu. É semelhante à forma como uma ponte arqueia sob carga. Essa flexão é conhecida como deflexão.
  Consequência: A deformação faz com que o centro da peça receba menos pressão do que as extremidades, produzindo o chamado “efeito banana” — ângulos de dobra adequados nas extremidades, mas excessivamente grandes no meio.
  Solução: O Sistema de Coroamento. Em vez de aceitar passivamente a deformação, ele a compensa. Aplicando uma força ascendente precisamente calibrada sob a cama, cria uma curva convexa controlada que neutraliza a deflexão provocada pela tonelagem descendente. Como resultado, o espaço entre as matrizes superior e inferior permanece perfeitamente paralelo ao longo de todo o comprimento da dobra.

O fato de uma prensa estar equipada e utilizar eficazmente um sistema de compensação de deflexão serve como medida definidora tanto da capacidade da máquina quanto da habilidade do operador em alcançar dobras de alta precisão em peças longas.

8.2 Controle de Qualidade e Solução de Problemas: Pense Como um Especialista

O verdadeiro valor de um engenheiro de processos qualificado reside não apenas em produzir resultados impecáveis, mas também na capacidade de diagnosticar e resolver problemas rapidamente. Aqui está um modelo de pensamento analítico em nível de especialista:

8.3 Manutenção e Cuidados: Melhores Práticas para Prolongar a Vida Útil e a Precisão do Equipamento

Seu equipamento é um parceiro, não apenas uma ferramenta. A manutenção sistemática protege diretamente a precisão, a eficiência e o retorno do seu investimento.

• Diariamente
  • Limpeza: Remova detritos e resíduos de óleo da máquina, da mesa de trabalho, das ferramentas e do piso para manter o espaço de trabalho limpo.
  • Lubrificação: Siga o manual do fabricante para lubrificar componentes móveis essenciais, como guias e fusos.
  • Verificação de Segurança: Antes de ligar, teste os sistemas de segurança (cortina de luz, paradas de emergência) para garantir o funcionamento correto e faça uma inspeção visual para verificar vazamentos de óleo ou ar.
• Semanalmente
  • Sistema Hidráulico: Inspecione o nível e a limpeza do óleo. Se o óleo parecer leitoso (contaminação por água) ou muito escuro (oxidação), agende a substituição imediatamente.
  • Calibração do Backgauge: Use blocos-padrão ou ferramentas de calibração especializadas para verificar a precisão de posicionamento e a repetibilidade, fazendo ajustes finos conforme necessário.
  • Inspeção de Fixadores: Verifique se os parafusos dos dispositivos de fixação do molde e dos conjuntos do backgauge estão soltos.
• Anualmente
  • Substituição do Óleo Hidráulico e Filtros: Normalmente a cada 4.000–6.000 horas de operação ou uma vez por ano. Isso é vital para manter a integridade do sistema hidráulico.
  • Calibração de Precisão Abrangente: Solicite que engenheiros de serviço profissionais verifiquem e calibrem o paralelismo do pistão, a precisão completa do backgauge e o sistema de compensação de deflexão.
  • Inspeção do Sistema Elétrico: Limpe o gabinete de controle, examine todas as conexões elétricas, contatoras e relés para evitar falhas causadas por mau contato.

8.4 [Perspectiva Única 4] Estudo de Caso Detalhado: Planejamento de Processo para Dobras Múltiplas Complexas — O Gabinete de Computador

Um painel lateral aparentemente simples de um gabinete de computador oferece um excelente teste de habilidades de planejamento de processo de dobra. Ele envolve múltiplas dobras, problemas de interferência e sequências complexas. A qualidade do seu projeto de processo determina diretamente tanto a eficiência quanto o sucesso.

Imagine receber o layout plano de um painel lateral de gabinete de computador — veja como um especialista em processos abordaria a tarefa:

(1) A Lógica da Sequência de Dobras — Como Evitar Cenários de Auto-Travamento

• Princípio Central: Trabalhe de dentro para fora; dobras curtas antes das longas; execute as dobras complexas antes das simples; priorize as dobras que possam causar interferência.
• Análise Detalhada:
  • Os painéis laterais do gabinete geralmente apresentam nervuras de reforço voltadas para dentro (dobras pequenas tipo Z) e bordas flangeadas voltadas para fora.
• Sequência incorreta: Se você começar dobrando as quatro grandes abas ao redor das bordas, a peça de trabalho imediatamente se transforma em uma “caixa” rasa. Nesse ponto, tentar dobrar as nervuras internas de reforço torna-se impossível — as abas já formadas irão colidir com a viga ou estrutura da prensa dobradeira, tornando o posicionamento adequado inviável. O processo chegaria a um beco sem saída.
• Sequência correta: Você deve primeiro concluir todas as dobras internas menores em formato de Z ou nervuras de reforço. Nesta etapa, a peça de trabalho permanece essencialmente plana, proporcionando espaço máximo de trabalho e zero interferência. Somente depois disso você deve prosseguir para dobrar as abas ao redor do perímetro, uma por uma.
• Compreensão mais profunda: Ao dobrar as abas periféricas, geralmente é melhor dobrar primeiro os dois lados mais curtos e depois os dois lados mais longos. Uma vez que os lados longos são dobrados, as dimensões gerais da peça tornam-na volumosa e difícil de girar ou manusear. Isso ilustra o verdadeiro valor do software de programação e simulação offline — ele pode prever virtualmente todos os cenários possíveis e determinar o único “caminho dourado” correto, livre de colisões.”

(2) A engenhosidade das ferramentas segmentadas — alcançando versatilidade por meio de design modular

• As bordas de gabinetes de computador frequentemente apresentam recortes para portas USB, furos de ventilação e outras estruturas descontínuas. Usar uma matriz superior contínua com comprimento igual ao da peça faria com que a ferramenta pressionasse sobre essas aberturas durante a dobra, deformando a peça.
• A solução do mestre: Empregar ferramentas segmentadas — um conjunto de ferramentas composto por matrizes curtas em comprimentos padrão (como 10mm, 20mm, 50mm, 100mm, etc.). O operador pode montá-las como blocos de construção, organizando de forma flexível a matriz superior de acordo com a posição dos recortes, deixando espaços precisos onde for necessário desobstruir.
• O brilho dessa abordagem: Ela elimina a necessidade de projetar e fabricar moldes personalizados caros para cada peça irregular com recortes. Ao usar componentes padronizados, permite adaptação ágil a praticamente requisitos não padronizados ilimitados. Isso não é apenas uma técnica inteligente — é a personificação da filosofia moderna de fabricação flexível de chapas metálicas.

Ⅸ. Perguntas frequentes

1. Qual é a diferença entre uma prensa dobradeira hidráulica e uma prensa dobradeira mecânica?

Uma prensa dobradeira hidráulica usa óleo hidráulico de alta pressão para mover o martelo, permitindo controle e ajustes precisos durante a dobra. Ela pode parar em qualquer ponto do ciclo, oferecendo flexibilidade e precisão para dobras complexas.

Uma prensa dobradeira mecânica usa um mecanismo de volante para acionar o martelo, completando o curso uma vez acionado. É mais simples e rápida, mas menos flexível e precisa, adequada para tarefas que priorizam velocidade em vez de precisão.

2. Quais são os principais componentes de uma prensa dobradeira?

Os principais componentes de uma prensa dobradeira incluem a estrutura, mesa, martelo, punção, matriz, batente traseiro, sistema hidráulico ou mecânico, sistema de controle, sistema de transmissão e sistema de fixação de ferramentas.

3. Como uma prensa dobradeira CNC melhora os processos de metalurgia?

Uma prensa dobradeira CNC melhora os processos de metalurgia ao permitir a programação precisa do processo de dobra, reduzindo erros humanos e garantindo resultados consistentes. Os sistemas CNC permitem personalizar ângulos e sequências de dobra para produção eficiente.

Recursos como posicionamento a laser e batentes traseiros programáveis agilizam a configuração, minimizando o tempo de inatividade e aumentando a produtividade. A automação acelera o processo de dobra, incorpora recursos de segurança e melhora a eficiência, precisão e produtividade na fabricação moderna de chapas metálicas.

Ⅹ. Conclusão

Um bom prensa dobradeira é projetado para dobrar e moldar chapas metálicas em vários formatos e tamanhos, atendendo a diversas necessidades de dobra.

Não importa quão avançada seja a tecnologia da prensa dobradeira, seu princípio básico de funcionamento é semelhante. A moderna prensa dobradeira CNC é mais avançada do que a tecnologia anterior, e a precisão e eficiência da dobra foram amplamente aprimoradas. Para especificações mais detalhadas sobre nossos modelos avançados, você pode baixar nosso catálogo.

Se você tiver requisitos específicos de dobra ou precisar de ajuda para escolher a máquina certa, sinta-se à vontade para entrar em contato conosco. Nossa equipe de especialistas está pronta para lhe fornecer uma solução personalizada.
