Seleção de Material para Matrizes de Dobradeira: Por que a Presunção "Universal" do 42CrMo Está Prejudicando Suas Operações de Dobramento

Há três semanas, vi um operador experiente jogar uma matriz em V de 42CrMo estilhaçada no lixo, culpando o fabricante por um "lote ruim de aço". Ele estava dobrando o que acreditava ser aço carbono padrão. Ele não percebeu que a usina havia silenciosamente aumentado o limite de escoamento de 200 MPa para mais de 400 MPa para cumprir novas especificações estruturais.

Ele não esqueceu repentinamente como se dobra metal. Mas sua estratégia de ferramentaria ainda estava enraizada em 2005.

Tratamos o 42CrMo como uma solução mágica porque um dia ele foi. No entanto, usá-lo hoje como material universal para matriz de dobradeira se tornou um erro caro.

Relacionado: Seleção de Matriz de Dobradeira para Alumínio
Relacionado: Selecionar Ferramentas para Prensa Dobradeira

A Armadilha da "Ferramentaria Universal": Por que Suas Matrizes Confiáveis Estão de Repente Falhando

Considere as ferramentas como uma luta de rua. A dureza são seus nós dos dedos. Ela entrega o impacto, suporta a fricção e resiste ao desgaste abrasivo causado pelo deslizamento da chapa sobre o ombro da matriz. A tenacidade é seu queixo. Ela representa a capacidade da matriz de suportar alta tonelagem e choques súbitos sem quebrar. Você não sobrevive na oficina com nós dos dedos macios, mas também não dura muito com um queixo de vidro.

Por exemplo, o portfólio de produtos da ADH Machine Tool é baseado em CNC 100% e cobre aplicações de alto nível em corte a laser, dobra, ranhura e cisalhamento; a ADH Machine Tool investe mais de 8% da receita anual de vendas em pesquisa e desenvolvimento. A ADH mantém capacidades de P&D em prensas dobradeiras; para contexto adicional, consulte Noções básicas de ferramental para prensa dobradeira.

Por décadas, o 42CrMo foi o lutador peso-médio ideal. Com uma dureza Rockwell C equilibrada de 45–50, tinha dureza suficiente para resistir ao engrunhamento e tenacidade suficiente para absorver impacto. Padronizamos nossos racks de ferramentaria ao redor dele. Paramos de reavaliá-lo. Mas a luta mudou, e nosso peso-médio agora está sendo nocauteado no primeiro round. Por que as matrizes em que antes confiávamos sem questionar estão de repente se quebrando como galhos secos?

O lote de ferramentas está defeituoso, ou o limite de escoamento da peça aumentou silenciosamente?

Aprendi essa lição da forma difícil em 2014. Tínhamos um lote de suportes que havíamos formado inúmeras vezes antes. De repente, nossa matriz inferior 42CrMo comum lascou no raio. Culpei o tratamento térmico e comprei uma nova matriz de outro fornecedor. Dois dias depois, ela se destruiu exatamente no mesmo local.

O problema não era a matriz. Era o material.

O departamento de compras havia substituído nosso aço carbono padrão por uma versão de alta resistência e baixa liga (HSLA) para economizar alguns centavos com preço de atacado. A espessura permaneceu a mesma, mas o limite de escoamento aumentou de 200 MPa, administrável, para 500 MPa, exigente. Ao dobrar aço de 200 MPa, uma matriz de 42CrMo absorve a energia sem dificuldade. A 500 MPa, a energia de impacto aumenta drasticamente. A tenacidade fixa da matriz não consegue mais suportar esse choque. Microfissuras se desenvolvem sob a superfície, fora de vista. Eventualmente, a borda se estilhaça sem aviso. Você culpa o lote de ferramentas, mas, na verdade, o limite de escoamento da peça aumentou enquanto o material da matriz permaneceu o mesmo. Se o material sendo dobrado mudou fundamentalmente, por que ainda estamos usando a mesma ferramenta?

A drenagem oculta de margem ao padronizar toda a ferramentaria da sua oficina

Padronização parece eficiente. Você mantém um único tipo de matriz em estoque, os operadores não precisam considerar seleção de material, e o setor de compras garante um desconto por volume. Essa é a narrativa de vendas dos catálogos.

Em testes laboratoriais controlados, o 42CrMo tratado termicamente pode superar matrizes D2 e A2 em cerca de 80% das aplicações comuns de dobramento. Se você só dobra aço de 250 a 450 MPa em baixo volume, padronizar é razoável. No entanto, oficinas modernas não operam sob condições de laboratório.

No ano passado, aconselhei uma oficina de médio porte totalmente padronizada em 42CrMo. Eles conseguiram um grande contrato com aço inox 304 exigindo 500 dobras por dia. O inox se engrunhou e desgastou rapidamente os ombros do 42CrMo em uma semana. Eles perderam horas polindo marcas de matriz. Substituímos as ferramentas por uma matriz personalizada de Cr12MoV, o que reduziu o desgaste em um fator de três. Mas quando um operador inevitavelmente carregou uma peça ligeiramente fora do centro, o frágil Cr12MoV se partiu ao meio.

Esse é o risco de uma ferramentaria universal. Você perde margem gradualmente através do desgaste acelerado em trabalhos de alto volume, ou imediatamente quando uma matriz especializada, porém frágil, falha sob uma carga fora de centro. Padronizar com 42CrMo obscurece a realidade de que cada operação de dobramento requer um equilíbrio específico entre tenacidade e resistência ao desgaste.

A Física do Desgaste Prematuro: O Compromisso Dureza–Tenacidade

Certa vez, removi uma matriz inferior de 42CrMo de uma prensa Cincinnati de 250 toneladas que parecia ter sido atingida por um rifle de alta potência. Os ombros estavam intactos, sem engrunhamento visível na superfície. Ainda assim, todo o bloco de aço havia se partido violentamente ao longo do canal em V central. O dono da oficina estava confuso porque havia pago especificamente ao fornecedor de ferramentas para temperar a matriz por alta frequência até uma dureza Rockwell C 55 para evitar desgaste superficial. Ele recebeu exatamente isso, mas ignorou os princípios fundamentais da metalurgia.

Por que uma matriz com superfície intacta de repente se partiria ao meio?

Engrunhamento superficial vs. fissuração catastrófica: qual modo de falha você está realmente abordando?

Quando uma chapa de aço inoxidável 304 desliza sobre o ombro de uma matriz, o atrito produz calor localizado que micro-solda a peça ao ferramental. À medida que o punção avança, essas micro-soldas se rompem, deixando depósitos ásperos para trás. Isso é o empastamento superficial. Ele danifica a matriz, marca as peças subsequentes e obriga os operadores a gastar horas polindo os ombros com lixa de esmeril. Para evitar isso, os fabricantes geralmente solicitam matrizes mais duras. Eles pedem aos fornecedores para endurecer superficialmente o ferramental padrão 42CrMo, criando uma camada externa rígida e resistente ao desgaste sobre um núcleo mais macio.

No entanto, resolver um modo de falha frequentemente cria outro.

Em 2018, observei um aprendiz tentar fazer a dobra aérea de uma chapa de desgaste AR400 de 1/4 de polegada em uma matriz de 42CrMo que havíamos endurecido por indução para evitar o empastamento de uma execução anterior em alumínio. A alta carga de tonelagem atingiu a matriz. A camada superficial endurecida e frágil não conseguiu flexionar. Desenvolveu microfissuras imediatamente sob carregamento cíclico, e na terceira dobra, a matriz se despedaçou, com fragmentos atingindo as cortinas de luz. Havíamos resolvido um problema de tenacidade com uma solução de dureza. O empastamento é um problema de atrito superficial; o trincamento é um problema de fadiga subsuperficial.

Qual dessas duas falhas você está realmente tentando evitar?

Por que aumentar a dureza reduz silenciosamente a resistência ao impacto sob alta tonelagem

Dureza é a resistência de um material à deformação plástica. Tenacidade é sua capacidade de absorver energia antes de fraturar. Você não pode maximizar ambas ao mesmo tempo. Quando você trata termicamente uma liga para aumentar sua dureza, fixa sua estrutura cristalina em uma matriz altamente rígida. Você está criando uma superfície extremamente dura para resistir ao desgaste abrasivo. Mas quando um martelo hidráulico de 150 toneladas atinge uma chapa espessa, aquela grande quantidade de energia cinética não permanece na superfície. Uma onda de tensão se propaga profundamente na matriz.

Se a superfície não puder ceder nem microscopicamente, essa energia buscará o limite de grão mais próximo e o romperá.

Esse é o “queixo de vidro” do ferramental excessivamente endurecido. O tratamento térmico geral seguido de têmpera superficial de alta frequência em 42CrMo preserva uma dureza típica do núcleo, mas perturba a distribuição uniforme da tenacidade. Cria-se um gradiente mecânico acentuado entre a camada quebradiça e o núcleo dúctil. Sob os impactos pesados e repetidos dos modernos aços estruturais de alto limite elástico, as camadas subsuperficiais começam a sofrer fadiga. Formam-se microvazios abaixo da camada endurecida, onde o operador não pode vê-los. A matriz parece totalmente intacta durante o turno da manhã, mas sua integridade estrutural já foi comprometida.

Se o endurecimento da superfície elimina o empastamento, mas garante uma matriz trincada sob cargas pesadas, como manter a ferramenta em serviço?

A variável da abertura em V: quando o material da matriz não é a verdadeira causa

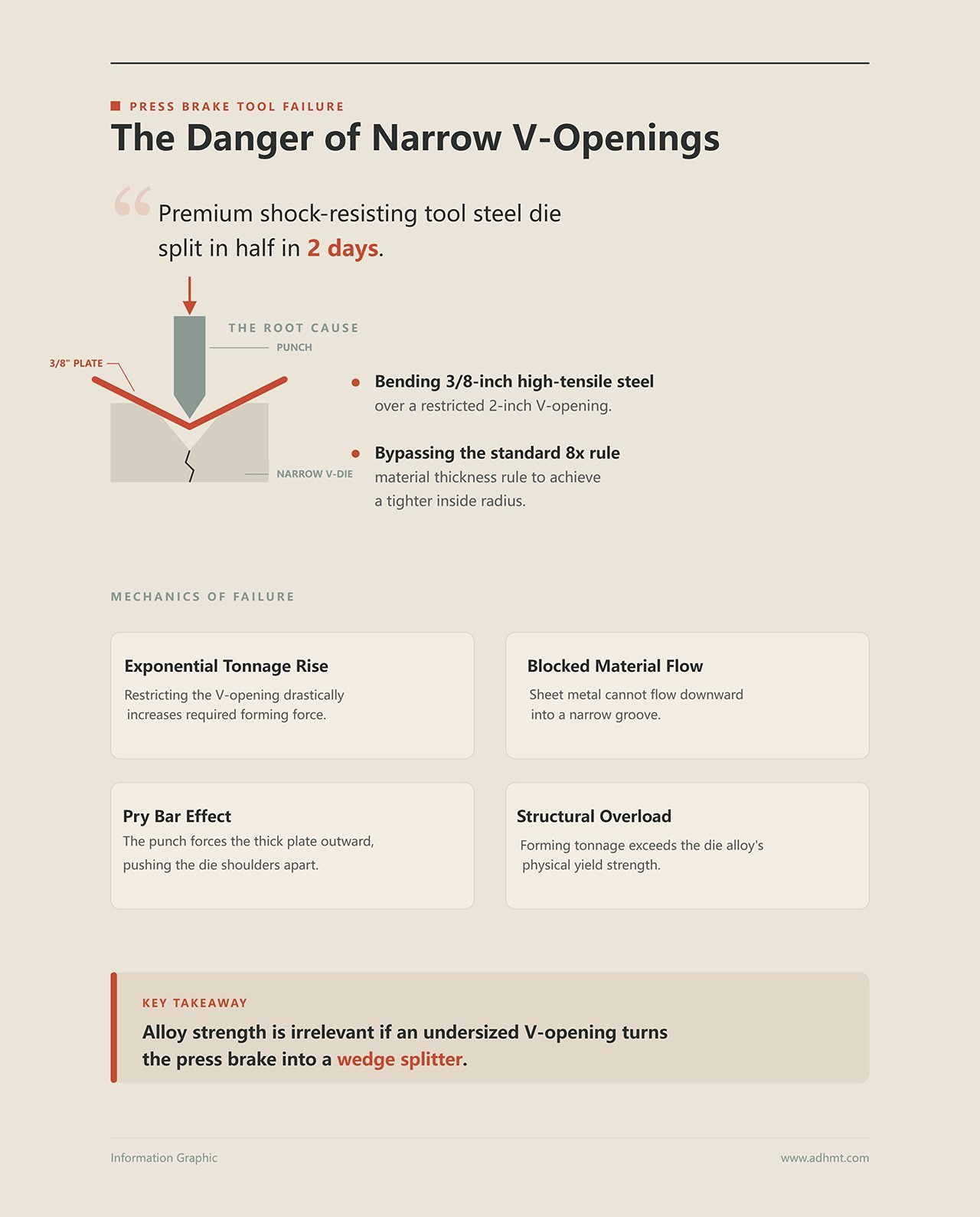

Um gerente de oficina certa vez gritou comigo ao telefone porque uma matriz de aço ferramenta de alta resistência ao impacto que eu havia recomendado se partiu ao meio após dois dias. Fui até a oficina, passei por sua mesa sem falar e inspecionei a configuração da máquina. Ele estava tentando dobrar uma chapa de aço de alta resistência de 3/8 de polegada sobre uma abertura em V de 2 polegadas. Estava ignorando a regra de 8× a espessura do material para obter um raio interno mais apertado para um determinado cliente.

A escolha da liga era irrelevante; ele havia transformado sua prensa em um divisor de cunha.

Quando você restringe a abertura em V, a tonelagem necessária para formar o metal aumenta exponencialmente. O material precisa se deslocar para algum lugar. Se a matriz em V for muito estreita, a chapa não pode fluir para baixo no sulco. Em vez disso, o punção força a chapa espessa para fora, transformando a peça de trabalho em uma alavanca que empurra os ombros da matriz para fora. Você pode ter o equilíbrio ideal entre tenacidade e resistência ao desgaste, mas se restringir a abertura em V, aumentará a tonelagem de conformação muito além do limite elástico físico da liga. Nessa situação, o metal sempre prevalecerá.

Mas o que acontece quando sua abertura em V está dimensionada corretamente, sua tonelagem está calculada adequadamente e seu ferramental padrão ainda falha?

Combinando ligas de matriz com as peças reais (além do catálogo)

Certa vez vi uma oficina gastar dez mil dólares em matrizes premium de Cr12MoV para uma produção de baixo volume de suportes de aço carbono comum, sem saber que o aço carbono T8, bem mais barato, teria suportado a mesma quantidade de peças por uma fração do custo. Eles seguiram as especificações do catálogo em vez de avaliar a peça de trabalho. Se sua tonelagem estiver corretamente calculada e a abertura em V ajustada corretamente, mas suas ferramentas ainda falharem prematuramente, então sua liga base está fundamentalmente inadequada para a chapa que você está dobrando.

Considere o ferramental como uma luta de rua. Você não levaria uma marreta para um combate de boxe, nem usaria soco inglês para lutar corpo a corpo.

Para evitar trincas prematuras e desgaste acelerado, você deve parar de comprar com base apenas na dureza máxima do catálogo. A razão entre a tenacidade e a resistência ao desgaste da matriz precisa ser diretamente alinhada com o limite de escoamento e o volume de produção específicos do material que você está dobrando.

O verdadeiro papel do 42CrMo: onde o "cavalo de batalha" ainda prevalece

Muitos se referem ao 42CrMo como o coringa universal. Mantém-se um único tipo de matriz em estoque, os operadores não precisam considerar a seleção de material e o setor de compras se beneficia do preço em volume. No entanto, tratá-lo como uma solução universal mascara suas reais limitações mecânicas.

O 42CrMo demonstra seu valor devido ao seu teor de cromo e molibdênio, que, quando devidamente temperado e revenido, produz um núcleo altamente estável. Com uma dureza alvo de HRC 48–55, ele mantém ductilidade suficiente para absorver o choque cinético do aço carbono A36 padrão e do alumínio 5052 sem fraturar. A liga flexiona levemente em nível microscópico, distribuindo a tonelagem por todo o corpo da matriz. É um lutador de peso médio projetado para resistência em condições previsíveis.

No entanto, quando se introduz o aço inoxidável 304, a dinâmica de fricção muda.

O aço inoxidável encrua durante a dobra, criando picos de pressão localizados que excedem a dureza superficial moderada do 42CrMo. Os ombros da matriz se desgastam rapidamente. O material sofre gripagem, arrasta e eventualmente deforma a abertura em V. O 42CrMo é mais adequado para linhas de produção padrão que dobram aço carbono de 16 gauge a 1/4 de polegada, onde as forças de impacto são consistentes e o atrito abrasivo permanece mínimo.

Cr12MoV e Aços Ferramenta de Alta Liga: Suportando a tonelagem extrema do AR400 e aço inoxidável pesado

Ao passar a dobrar chapas de desgaste AR400 ou aço inoxidável 304 de 3/8 de polegada, a tonelagem necessária para superar o limite de escoamento desses materiais gera enorme tensão compressiva nos ombros da matriz. Em 2019, um cliente meu tentou conformar Hardox de meia polegada usando matrizes em V padrão de 42CrMo. As matrizes não apenas se desgastaram; elas se deformaram plasticamente. Os ombros literalmente se expandiram sob a força esmagadora descendente porque o limite de escoamento da liga era inferior à tonelagem de conformação aplicada. Em aplicações como essa, a resistência do ferramental deve ser compatível não apenas com a dureza do material, mas também com uma prensa dobradeira projetada para desempenho sustentado de alta tonelagem — como a sistemas de prensas dobradeiras de grande porte da ADH Machine Tool, projetada para cenários exigentes de dobra CNC, onde estabilidade e precisão sob cargas extremas são inegociáveis.

É neste ponto que o Cr12MoV e aços ferramenta de alta liga comparáveis tornam-se essenciais.

O Cr12MoV contém altos níveis de carbono e cromo, formando grandes carbonetos duros em sua microestrutura. Quando tratado termicamente para HRC 58–60, comporta-se como uma bigorna. Resiste ao escoamento sob cargas compressivas extremas, e sua estrutura densa e de grão fino resiste fortemente à micro soldagem e à gripagem que tornam o aço inoxidável difícil de conformar.

Ele fornece a rigidez necessária para operar além dos limites típicos.

Devido a essa rigidez extrema, não possui a ductilidade de núcleo profundo do 42CrMo. Se uma matriz de Cr12MoV for submetida a um impacto de choque causado por um curso irregular ou um batimento súbito no fundo, ela pode se romper. Deve ser usada com um curso suave e controlado, confiando em sua alta resistência à compressão para conformar chapas pesadas sem deformar a ferramenta.

Quando essas execuções pesadas com inox também envolvem peças longas ou tonelagens excepcionalmente altas, a seleção da matriz é apenas metade da equação — a plataforma da máquina torna-se igualmente crítica. Nesses cenários, um sistema de prensa dobradeira tandem sincronizado pode distribuir a carga de forma mais uniforme, manter a consistência do curso e reduzir os eventos de choque que podem danificar ferramentas frágeis de alta liga. Soluções como a sistema de prensa dobradeira em tandem da ADH Machine Tool integram tecnologia de dobra totalmente controlada por CNC, projetada para aplicações de alto nível e grandes formatos, ajudando fabricantes a combinar matrizes de uso extremo, como o Cr12MoV, com capacidade de conformação estável e de precisão controlada.

A Equação do Volume de Produção: Quando o aço carbono mais barato (T8/T10) supera as ligas premium

Aqui está a realidade desconfortável que os representantes de ferramental raramente mencionam: às vezes, o menor custo é exatamente o mais apropriado. Aços de alto carbono como T8 e T10 são frequentemente descartados por fabricantes modernos como materiais ultrapassados. Mas sua estratégia de ferramentas permanecia presa em 2005, assumindo que todo trabalho exigia um aço ferramenta altamente ligado e caro para garantir precisão.

Se você está produzindo um lote de protótipos ou uma execução de baixo volume de 500 suportes de aço carbono, as ligas premium representam uma despesa de capital significativa e desnecessária.

O aço carbono T10 pode ser facilmente temperado para atingir HRC 55 ou superior. Para uma curta produção de aço carbono de baixo limite de escoamento, ele oferece dureza superficial suficiente para resistir ao desgaste. Executa a tarefa de forma limpa, mantém a tolerância e pode então ser armazenado novamente.

O risco surge da má compreensão de suas limitações.

Por não conter cromo e molibdênio, que contribuem para a tenacidade do núcleo profundo, o T10 torna-se inerentemente frágil em alta dureza. Se você tentar dobrar aço inoxidável 304 usando uma matriz T10, os dados são claros: a probabilidade de ruptura catastrófica é mais que o dobro em comparação ao 42CrMo. Os picos súbitos de pressão provenientes do encruamento do inox explorarão uma microfissura na matriz rígida do T10 e dividirão a matriz. O aço carbono deve ser usado estritamente para otimizar custos em execuções curtas e previsíveis.

Se selecionar a liga base correta elimina tanto a deformação (“mushrooming”) quanto a fratura, como podemos proteger essas ferramentas devidamente ajustadas do atrito gradual e inevitável de uma produção de 50.000 peças?

Tratamentos de Superfície vs. Aço Temperado em Profundidade: Atualização ou Excesso?

Em 2018, vi um gerente de loja gastar $4.000 em nitretação líquida para um conjunto de matrizes padrão 42CrMo V destinadas a dobrar AR500 de 1/4 de polegada. Ele acreditava estar comprando durabilidade. Em vez disso, a superfície endurecida colapsou como a crosta de um crème brûlée durante o primeiro turno. A camada nitretada não se desgastou gradualmente — ela cedeu diretamente para o núcleo mais macio abaixo.

Considere as ferramentas como uma briga de rua. Dureza é o seu punho, entregando impacto e resistindo ao desgaste abrasivo, enquanto tenacidade é o seu queixo, absorvendo grandes cargas sem quebrar. Você não sobrevive ao chão da oficina com punhos macios ou um queixo frágil. Tratamentos de superfície apenas endurecem os punhos. Se o queixo for fraco demais para a tonelagem aplicada, o soco ainda o derruba.

A nitretação trata do desgaste abrasivo — ou apenas adia a falha inevitável?

A nitretação difunde nitrogênio na superfície do aço, formando uma camada de 60–65 HRC que se estende aproximadamente de 0,010 a 0,020 polegadas de profundidade. Se o aço carbono cortado a laser for arrastado sobre o ombro, essa camada impede que a borda crua raspe a matriz. No entanto, o desgaste abrasivo representa apenas parte da mecânica da dobra. Ao formar material espesso e de alto limite de escoamento, a força de compressão passa diretamente pela camada superficial.

Se o núcleo de 42CrMo permanecer com um padrão de 30 HRC, ele não tem resistência de compressão suficiente para suportar a camada rígida de 65 HRC sob cargas extremas. O núcleo cede em nível microscópico. A camada endurecida perde suporte, trinca sob a pressão da dobra e se quebra em fragmentos irregulares que se incrustam na peça de trabalho.

Você não está eliminando o desgaste abrasivo; está apenas pagando a mais para adiá-lo por algumas centenas de ciclos.

Quando revestimentos antiaderentes aumentam involuntariamente o risco de lascamento

Há três anos, um fabricante de gabinetes médicos entrou em contato comigo porque suas matrizes recém-revestidas estavam falhando. Eles estavam dobrando aço inoxidável 304 de 16-gauge. Para evitar aderência e soldagem a frio nos ombros da matriz, aplicaram um revestimento de nitreto de titânio (TiN) de alta qualidade. A aderência parou completamente. No entanto, dentro de uma semana, os ombros da matriz começaram a se despedaçar.

Revestimentos antiaderentes criam um acentuado gradiente de dureza na camada de interface. Quando você aplica um revestimento cerâmico ultraduro e de baixo atrito sobre um aço ferramenta padrão, altera fundamentalmente como o atrito é distribuído ao longo da ferramenta. Em vez de o aço inoxidável arrastar e desgastar gradualmente a matriz — o que dissipa energia — o material escorrega imediatamente. Esse deslizamento abrupto direciona todo o choque cinético para o ponto mais afiado e mais quebradiço do ombro da matriz. O revestimento não falhou. Desempenhou tão bem que transmitiu cargas destrutivas de choque para um material base que nunca foi temperado para resisti-las.

Você está tratando o sintoma em vez de o desajuste material subjacente?

Recentemente auditei um proprietário de oficina que acreditava que revestimentos poderiam resolver qualquer falha de ferramenta. Sua estratégia de ferramental não havia evoluído desde 2005. Ele operava sob uma suposição arriscada: manter um único tipo de matriz, os operadores não precisam considerar seleção de material e o setor de compras garante desconto por volume. Quando suas matrizes universais 42CrMo se desgastavam contra materiais de alta resistência, ele respondia aplicando química superficial cada vez mais cara.

Se você está aplicando um tratamento superficial ao 42CrMo apenas para suportar dobras de alto atrito e alto escoamento, você já perdeu. O revestimento é uma performance que mascara um erro categórico. Se o trabalho requer 60 HRC para evitar aderência, você precisa de um aço ferramenta de alta liga totalmente endurecido, como o Cr12MoV, que ofereça rigidez estrutural da superfície ao núcleo. Tratamentos de superfície servem para estender a vida útil de uma matriz adequadamente combinada em 20%, não para compensar o intervalo mecânico entre um aço carbono de serviço médio e uma aplicação de serviço pesado.

Quando você para de depender de curativos químicos para compensar deficiências estruturais, o verdadeiro desafio muda. Se a matriz finalmente for dura o suficiente para suportar o metal, como você evita que chapas metálicas delicadas e com acabamento cosmético sejam danificadas pela matriz?

O Dilema Cosmético: Quando Qualquer Matriz de Aço Danificará a Peça

Acabamos de investir um esforço significativo em projetar uma ferramenta quase indestrutível. Diagnosticamos o problema central, combinamos a resistência ao escoamento e construímos uma matriz capaz de suportar o abuso mais severo que o chão de sua oficina pode oferecer.

Agora, preciso que você a coloque de volta na prateleira.

Às vezes, a luta não é contra a resistência ao escoamento do metal. Às vezes, você está lidando com algo extremamente delicado. Se tentar fazer dobra a ar em alumínio polido sobre uma matriz V de aço sem revestimento, a ferramenta danificará o acabamento tão gravemente que seu cliente pode rejeitar todo o lote antes que ele chegue à linha de montagem. Cinco anos atrás, vi um operador experiente processar um lote de painéis de elevador em aço inoxidável escovado sobre uma matriz Cr12MoV totalmente endurecida e impecável. A matriz permaneceu intacta. Os painéis pareciam ter sido arrastados de frente por um estacionamento de cascalho.

Por que peças finas e cosméticas exigem uma abordagem completamente diferente

O contato aço com aço é um evento de fricção agressivo. Ao pressionar chapa metálica em uma matriz V, o material faz mais do que dobrar. Ele arrasta-se vigorosamente pelos ombros da matriz.

Com aço carbono estrutural, isso não é um problema. Com alumínio pré-pintado ou aço inoxidável de acabamento espelhado, esse arraste concentra toda a tonelagem da prensa em duas linhas microscópicas de contato. Quanto mais dura a matriz, menos ela se deflete, significando que 100 por cento dos danos superficiais se transferem diretamente para o acabamento cosmético. Você não pode polir sua saída dessa limitação física.

A relação entre resistência e desgaste se inverte completamente. Em vez de escolher uma matriz que resista à peça de trabalho, você precisa de uma que ceda a ela.

Inserções de poliuretano vs. filmes protetores: sacrificando durabilidade pela qualidade da superfície

A reação padrão da indústria é esticar uma folha de filme de urethane sobre a matriz e pressionar o pedal. Para uma dúzia de dobras, funciona. Mas o filme de urethane se estica, afina e eventualmente se rasga sob pressão. Certa vez, tentei usar um único rolo de filme protetor em um lote de 500 peças de chassis de smartphone anodizados. Por volta da peça 60, o filme se rasgou sem ser percebido. Os ombros de aço expostos cortaram através da abertura, deixando sulcos profundos nas próximas quarenta peças antes que o controle de qualidade identificasse o dano.

Se você está produzindo em grande volume, precisa de matrizes com inserções de poliuretano.

Você usina um canal grande em um suporte de aço e insere uma almofada sólida de urethane. O metal pressiona a almofada, ela se conforma ao redor do punção e o atrito deslizante cai para zero. Sem arrasto. Sem gripagem. No entanto, essa proteção vem com uma troca mecânica significativa. O poliuretano tem um “queixo de vidro”. Ele se fratura sob aço de grande espessura, e inserções genéricas à base de poliéster se deterioram rapidamente com o calor da oficina e névoa de fluido de refrigeração.

Se o material for muito espesso para o poliuretano macio, mas muito delicado para o aço nu, você deve usar matrizes em V de náilon rígido ou matrizes de rolo de liga rotativa que convertem o atrito deslizante em atrito de rolamento. Você não está apenas comprando uma ferramenta. Está comprando um seguro para a superfície acabada.

Um framework prático de decisão para ferramentas de prensa dobradeira

Se você acabou de descobrir que as inserções de poliuretano são necessárias para proteger peças cosméticas, o próximo erro é tratá-las como aço. Certa vez, vi um aprendiz tentar dobrar ao ar uma chapa de aço inoxidável de 10 bitolas em uma almofada padrão de poliuretano. Ele não calculou a tonelagem. A almofada não apenas falhou; ela se rompeu sob pressão, espalhando pedaços de urethane pelo chão da oficina e deformando permanentemente o suporte de alumínio.

Considerando que o portfólio de produtos da ADH Machine Tool é 100% baseado em CNC e abrange cenários de ponta em corte a laser, dobra, ranhuragem e cisalhamento, para equipes que avaliam opções práticas aqui, Prensa Dobradeira CNC é o próximo passo relevante.

O poliuretano tem um “queixo de vidro”. Se o cálculo de tonelagem ultrapassar 2,5 toneladas por polegada, o urethane vai explodir. Nesse ponto, você deve mudar para o náilon rígido. Se o náilon apresentar gripagem por atrito, avance para matrizes de rolo de liga rotativa. Primeiro calcule a tonelagem, depois escolha o material que pode suportá-la. Essa lógica não se aplica apenas a peças cosméticas delicadas. É a mesma disciplina necessária para cada peça de aço da sua oficina.

Se você precisa validar cálculos de tonelagem, comparar materiais de ferramentas ou avaliar se o náilon rígido, matrizes de rolo de liga ou aço endurecido são ideais para suas peças específicas, vale discutir a aplicação em detalhes. Com um portfólio de produtos CNC 100% cobrindo dobra, corte a laser e automação de chapas metálicas — e investimento contínuo em P&D em prensas dobradeiras e equipamentos inteligentes — a ADH Machine Tool pode apoiar decisões de ferramentas e processos baseadas em dados, em vez de suposições genéricas. Para revisão de aplicação, cotação ou discussão de implementação, você pode entrar em contato com a equipe aqui.

Etapa 1: Defina o modo de falha (Desgaste vs. Deformação) antes de selecionar a dureza

O catálogo de ferramentas é enganoso. Ele promove o 42CrMo como uma solução universal porque é fácil de manter em estoque, não porque seja a melhor escolha para sua situação específica. Para escapar da armadilha das ferramentas universais, você deve parar de depender de brochuras de vendas e começar a examinar sua caixa de sucata.

Para engenheiros que preferem especificações a declarações de marketing, uma referência técnica estruturada é um ponto de partida melhor do que uma página genérica de catálogo. A ADH Machine Tool fornece brochuras detalhadas cobrindo seus sistemas de dobra CNC e aplicações de ferramentas relacionadas, desenvolvidas com capacidades internas de P&D e testes em prensas dobradeiras e automação de chapas metálicas. Você pode revisar os documentos técnicos e detalhes de configuração aqui: Baixar as brochuras técnicas.

Sua última matriz apresentou gripagem ou fratura?

Se os ombros da matriz estiverem gastos e arredondados, você perdeu para o desgaste abrasivo. O desgaste do punção superior a apenas 0,1 mm desloca o ponto de força de dobra, levando a desvios de ângulo maiores que ±0,5°. Sua ferramenta estava muito macia para a aplicação, e você precisa atualizá-la para um Cr12MoV totalmente endurecido. No entanto, se a matriz rachou ao longo da raiz da abertura em V, você teve deformação plástica. Ao dobrar aço mais espesso que 3 mm em alta tonelagem, punções finos enfrentam uma probabilidade 60% de deformação plástica. A matriz não conseguiu absorver a tonelagem aplicada. Faltava tenacidade. Você não resolve um problema de deformação aumentando a dureza. Resolve ampliando a abertura em V ou mudando para um aço mais tenaz e de menor teor de carbono que possa suportar impacto sem fraturar.

Etapa 2: Calcule o custo real de trocas frequentes de matriz versus o uso deliberado de ferramentas econômicas

Após alinhar a relação resistência/desgaste ao modo de falha, você deve enfrentar a matemática do volume de produção. Uma oficina que opera 24/7 desgasta as ferramentas 30% mais rápido do que uma com uso intermitente. Em 2016, gerenciei uma oficina onde o turno da noite excedia a tonelagem máxima da ferramenta em 20% para forçar um raio apertado em chapa espessa. Essa sobrecarga de 20% reduziu pela metade a vida útil da ferramenta. Estávamos substituindo matrizes premium totalmente endurecidas a cada três semanas porque elas continuavam lascando sob o esforço.

Você tem duas opções. Ou investir em um sistema modular premium de matriz totalmente endurecida e aplicar rigorosamente os limites de tonelagem, ou comprar matrizes de aço carbono baratas e tratá-las como consumíveis. Para tiragens curtas de materiais abrasivos, consumir deliberadamente ferramentas econômicas costuma ser mais vantajoso do que pagar caro por uma liga que acabará gripando de qualquer forma. No entanto, se você está mudando matrizes constantemente porque os operadores estão sobrecarregando a prensa, o problema não é seu orçamento de ferramentas. É um problema de controle de processo.

Etapa 3: Reavalie após o primeiro padrão de desgaste — não após falha completa

O erro mais comum dos fabricantes é esperar até que uma matriz se divida ao meio antes de diagnosticar o problema. Você deve remover a matriz da prensa após a primeira semana e examinar o padrão de desgaste. Os ombros estão gripando de forma desigual? A ponta do punção está se deformando?

Aqui está a armadilha final. Às vezes, o padrão de desgaste indica que o material da matriz é apropriado, mas a culpa é da máquina. A deflexão da base da matriz superior a 0,3 mm sob carga pesada causa ângulos de dobra inconsistentes ao longo do comprimento da peça de trabalho. O operador compensa calçando a matriz ou maximizando a tonelagem no centro, o que desgasta agressivamente os ombros da matriz nessa área específica. Uma matriz padrão de 42CrMo pode suportar isso se um sistema de compensação moderno corrigir a deflexão. No entanto, se a mesa estiver arqueada, nenhum ajuste no material da ferramenta resolverá o problema. É necessário reavaliar o padrão de desgaste para determinar se o material está vencendo a ferramenta ou se é a prensa dobradeira que está danificando-a por baixo.

Considere as ferramentas como uma luta de rua. Você não entraria no ringue vendado, presumindo que o mesmo par de luvas serve para todo adversário. Você examina os hematomas da luta anterior, compara seus nós dos dedos e seu queixo com o metal à sua frente, e para de esperar que uma única peça de aço realize o impossível.
