I. Introdução

Este blog é um guia abrangente de prensa dobradeira  Manual da (máquina de dobra de chapas metálicas) que apresenta os procedimentos de operação de uma prensa dobradeira. Seja você um operador experiente ou um iniciante ansioso para dominar suas complexidades, compreender a operação da prensa dobradeira é essencial. A seguir, uma breve introdução à máquina. Para aqueles que desejam entender os fundamentos da dobra com mais profundidade, explore nosso Guia de Dobramento com Prensa Dobradeira para técnicas e exemplos práticos.

1. Estrutura e Princípio de Funcionamento

O princípio básico da conformação por dobra depende da força, também conhecida como tonelagem. Quanto maior a tonelagem, mais espessos serão os materiais que podem ser dobrados e vice-versa. Junto à tonelagem vem o comprimento de dobra, que é o comprimento máximo da chapa metálica que pode ser dobrada.

A dobradeira é uma ferramenta capaz de dobrar até mesmo as maiores chapas metálicas, tornando-se um equipamento indispensável e fundamental no processo de conformação e modelagem de chapas metálicas.

As ferramentas da dobradeira são conhecidas como punção superior e matriz inferior. Ela dobra a chapa metálica através das matrizes superior e inferior no êmbolo. Diferentes combinações de matriz e punção podem produzir perfis com diferentes ângulos e formas.

Há cilindros de óleo nas colunas esquerda e direita que conduzem, respectivamente, o movimento do êmbolo. Durante a operação, o êmbolo se move para baixo, exercendo pressão sobre a chapa metálica da dobradeira contra a matriz.

O curso do êmbolo é controlado pelos sistemas hidráulico e elétrico. O corpo da dobradeira é composto por duas estruturas verticais de placas de aço. Os cilindros de óleo e os sistemas de controle hidráulico e elétrico garantem a precisão das dobras repetitivas. Há também uma mesa de trabalho na parte inferior da dobradeira.

Para evitar que a mesa de trabalho e o êmbolo sofram deformações devido à sobrecarga prolongada, a dobradeira hidráulica é equipada com um compensação de deflexão dispositivo que pode compensar a deflexão da mesa de trabalho e do êmbolo.

O processo de dobra começa com a chapa metálica colocada livremente sobre a matriz inferior. À medida que a matriz superior aplica pressão, o braço de força de dobra e o raio de curvatura diminuem, fazendo com que a chapa se ajuste ao sulco em V da matriz inferior. No final do curso, as matrizes superior e inferior formam uma matriz em formato de V, completando a dobra. Para uma compreensão mais profunda de como configurar corretamente sua máquina antes da operação, você pode consultar o Guia Completo para Instalação de Dobradeira Hidráulica.

Para operadores que buscam alcançar controle e automação precisos, entender como selecionar o controlador correto é essencial — veja nosso Guia para Seleção de Controlador de Prensa Dobradeira para obter insights detalhados.

2. Tipos de Dobradeira

É importante saber que os tipos mais comuns de dobradeiras são: dobradeiras mecânicas, manuais, hidráulicas, servoelétricas ou CNC (Controle Numérico por Computador). Atualmente, as dobradeiras modernas evoluíram para máquinas de alta tecnologia que utilizam princípios de sistemas hidráulicos e tecnologia computacional.

A dobradeira CNC utiliza tecnologia computacional moderna para melhorar a precisão e eficiência, sendo equipada com um controlador CNC que executa operações de dobra complexas.

As prensas dobradeiras hidráulicas se destacam na indústria de fabricação de metais por sua versatilidade e precisão. O sistema hidráulico oferece uma força de dobra controlável e consistente, o que reduz o trabalho manual. Para uma compreensão mais ampla dos princípios de corte e conformação hidráulicos, você também pode consultar o Guia de Máquinas de Cisalhamento Hidráulico para obter insights práticos sobre sistemas hidráulicos no processamento de chapas metálicas.

3. Métodos de Dobra

O material e a abertura da matriz devem ser selecionados de acordo com a peça de trabalho e o método de dobra da dobradeira. Técnicas de dobra como dobra ao ar, cunhagem e dobra no fundo têm seu papel na operação da máquina.

Na dobra ao ar, escolher um ângulo de matriz mais estreito permite aumentar a profundidade de penetração para compensar o retorno elástico, que é a tendência da chapa metálica de se abrir levemente após o punção liberar a pressão da dobra. Materiais mais duros exibem maior retorno elástico, enquanto materiais mais macios se ajustam mais facilmente ao ângulo da matriz.

Técnicas como a cunhagem podem oferecer uma dobra precisa, compensando o retorno elástico sem recorrer à dobra no fundo. Na dobra no fundo, o raio da ponta do punção determina o raio interno da dobra, e o ângulo da matriz determina o ângulo da dobra. A distância dessa linha reta é o raio.

Na indústria de manufatura em constante mudança, o uso de uma dobradeira para dobrar uma chapa metálica é um método comum de conformação de metais usado para criar produtos acabados a partir de materiais metálicos. A máquina dobradeira é projetada para dobrar chapas e placas metálicas, sendo amplamente utilizada em diversos setores, incluindo o doméstico, construção civil, maquinário, automotivo, aeronáutico e outros.

Módulo II. Princípios e Mecanismos

1. A Física da Dobra de Metal

Cada dobra é uma dança precisa da mecânica dos materiais que se desenrola em nível microscópico. Domine seus três elementos centrais, e você terá a chave para decifrar qualquer fenômeno de dobra.

(1) Deformação Plástica

Imagine dobrar suavemente um clipe de papel — quando você solta, ele retorna à sua forma original. Isso é deformação elástica. Mas se você o força a um ângulo acentuado, a forma muda permanentemente — essa é a deformação plástica.

A essência do trabalho de uma prensa dobradeira é aplicar força suficiente para empurrar a chapa metálica além de seu “limite elástico” para a zona de deformação plástica, atingindo a forma permanente desejada.

(2) Retorno Elástico

O retorno elástico é um dos maiores desafios na dobra — e um dos principais fatores que separam novatos de especialistas. Mesmo após a deformação plástica, o metal retém alguma energia elástica. Como uma mola comprimida, uma vez que a pressão da ferramenta é liberada, essa elasticidade armazenada tentará empurrar a peça parcialmente de volta, tornando o ângulo final menor do que o pretendido.

Por exemplo, para terminar com um ângulo perfeito de 90°, você pode programar a dobra para 88°. A percepção fundamental: o retorno elástico não é um erro, mas uma propriedade inerente do material. O domínio da dobra depende, em grande parte, da capacidade de prever e compensar isso com precisão.

(3) Eixo Neutro

Quando uma chapa é dobrada, sua superfície externa se estica enquanto a superfície interna é comprimida. Entre essas duas há uma camada teórica cujo comprimento permanece inalterado — esse é o eixo neutro. Ele nem sempre está exatamente no meio da espessura da chapa.

O eixo neutro é a linha de referência para o cálculo dos comprimentos do desenvolvimento plano. Sua localização precisa é o elo fundamental entre uma peça acabada em 3D e seu desenho técnico em 2D.

2. Parâmetros-Chave

Os números que piscam na tela de controle CNC não são aleatórios — eles são expressões matemáticas de princípios físicos intimamente interconectados.

(1) Tonnelagem

Este não é o peso da máquina, mas a força máxima de prensagem que o martelo pode exercer. A tonelagem necessária não é “quanto maior, melhor”, mas deve ser calculada com precisão. Ela depende de fatores como a resistência à tração do material, a espessura da chapa, o comprimento da dobra e a largura da abertura do matriz em V. Uma tonelagem incorreta pode, na melhor das hipóteses, causar falha na dobra e, na pior, danificar permanentemente as ferramentas ou a própria prensa dobradeira.

(2) Curso

Esta é a distância que o martelo percorre para baixo. No método comum de “dobra no ar”, os ângulos de dobra são determinados inteiramente pela profundidade de descida do martelo — quanto mais ele desce, menor o ângulo. Os sistemas CNC modernos alcançam alta precisão controlando a profundidade do curso em micrômetros.

(3) Raio de Dobra

Normal­mente refere-se ao interior raio interno da dobra. Ele é determinado principalmente pelo raio da ponta (raio do nariz) do punção, mas as propriedades do material e o tamanho da abertura do matrize V também desempenham um papel. Um equívoco comum é que o raio interno corresponde exatamente ao raio da ponta do punção — na realidade, devido ao retorno elástico e ao fluxo do material, ele geralmente é ligeiramente maior.

(4) Fator K e Compensação de Dobra

Estes são fundamentos avançados — a espinha dorsal do desenvolvimento preciso de planificações de chapas metálicas.

O fator K é uma razão adimensional que define com precisão a posição do eixo neutro dentro da espessura do material (K = distância do eixo neutro até a superfície interna ÷ espessura do material). Ele é influenciado por fatores como tipo de material, raio de dobra e método de dobra.

A folga/dedução de dobra é um valor calculado com base no fator K, usado para ajustar o comprimento da planificação e compensar o comprimento de material consumido ou esticado durante a dobra.

Sem um fator K preciso, planificações exatas são impossíveis — você terá semeado o erro antes mesmo de o primeiro processo (corte a laser ou puncionamento) começar. Para profissionais que buscam dominar esse cálculo crucial, oferecemos guias e recursos detalhados sobre o tema. Fator K, Margem de Dobra e Dedução de Dobra: Soluções Precisas.

3. Influência das Propriedades do Material

Pense em diferentes metais como tendo personalidades distintas — trate todos da mesma forma, e os resultados variarão amplamente.

(1) Aço Carbono

O material mais comum — como um “aluno modelo”, seu comportamento de dobra se alinha de perto com as previsões teóricas. Possui retorno elástico relativamente pequeno e previsível, tornando-se a referência ideal para configuração de parâmetros.

(2) Aço Inoxidável

Um personagem “duro e teimoso”. Sua maior resistência e dureza exigem maior tonelagem. Mais importante ainda, ele encrua significativamente durante a dobra, e seu retorno elástico é de 2 a 3 vezes o do aço carbono. A programação para inox deve incluir uma compensação de retorno elástico substancialmente maior.

(3) Ligas de Alumínio

Um “artista sensível”. Mais macias e dúcteis, mas facilmente riscadas, exigindo ferramentas sem riscos ou proteção de superfície. Certas ligas duras (como o alumínio de grau aeronáutico) podem rachar se dobradas com raio muito pequeno, e a orientação da dobra em relação ao grão é importante — dobrar ao longo do grão apresenta risco de trinca muito maior do que atravessando-o.

4. Esclarecendo Equívocos Comuns

No caminho para o domínio, os maiores obstáculos são muitas vezes as falsas crenças profundamente enraizadas em nosso pensamento.

(1) Mito Um: “Experiência é tudo — Teoria é inútil.”

A experiência é inestimável, mas apenas quando construída sobre a compreensão dos princípios fundamentais. A experiência pura permite repetir o sucesso de ontem, mas não se adaptar às mudanças de hoje — novos materiais, novas ferramentas, novas especificações.

Princípios + Experiência = Especialização. Essa combinação garante que você saiba não apenas como fazer algo, mas também por quê — dando a você o poder de resolver problemas desconhecidos.

(2) Mito Dois: “Eu tenho uma folha de parâmetros universal — é só inserir os números.”

Copiar parâmetros cegamente é a maior aposta na produção. Mesmo dentro do mesmo grau de material, as propriedades mecânicas variam ligeiramente entre os lotes. As ferramentas se desgastam e fatores como a temperatura do óleo hidráulico podem afetar a precisão do posicionamento do êmbolo. Essas variáveis podem tornar os parâmetros copiados pouco confiáveis.

A verdadeira melhor prática é usar princípios para construir — e continuamente aperfeiçoar — seu próprio banco de dados de parâmetros, adaptado às suas máquinas, suas ferramentas e seus materiais.

Neste ponto, você já compreendeu a lógica central por trás da dobragem. Esse arcabouço mental será sua arma mais poderosa para enfrentar todos os desafios práticos que virão. Em seguida, levaremos esses princípios para a etapa de preparação no mundo real.

Ⅲ. Instalação da Dobradeira

1. Escolhendo o Local Adequado

• Seleção do Local: Certifique-se de que a dobradeira seja colocada em uma área suficientemente ampla para permitir que o operador se mova livremente. Os operadores da dobradeira precisam saber que a área deve estar equipada com sistema de alimentação elétrica e ventilação adequados.
• Solo Nivelado: Use um nível para garantir que o chão esteja plano, evitando que a máquina se mova durante a operação.

2. Uso de Guindaste

• Como a prensa dobradeira é uma máquina de grande porte, é necessário um guindaste para levantar a dobradeira durante o descarregamento e transporte. A corda do guindaste deve ser suficientemente forte e longa para garantir a elevação segura de cada dobradeira.
• Prenda a corrente no orifício de elevação frontal da máquina. Use um guindaste com dispositivo de segurança para levantar a dobradeira. Ela deve ser carregada no caminhão e, em seguida, transportada para o local de instalação.

3. Instalação da Máquina

(1) Nivelamento da Máquina

Para garantir a precisão da dobra da dobradeira, o nivelamento deve ser feito regularmente. Coloque a dobradeira sobre uma superfície horizontal e posicione o nível nos pontos A1 e A2 para testar sua planicidade, respectivamente. É permitida uma variação de 1–2 mm por metro. Se a diferença for muito grande, os parafusos de nivelamento na base da máquina precisam ser ajustados.

(2) Conexões Elétricas

Recomenda-se que profissionais verifiquem a fiação elétrica da dobradeira e conectem a alimentação de energia. A ligação elétrica do sistema trifásico deve estar na posição correta. Ao conectar a dobradeira à alimentação trifásica, certifique-se de que a direção de rotação do motor da bomba esteja correta.

Se o motor girar incorretamente, a fase do circuito de entrada precisa ser alterada, mas o circuito interno não pode ser modificado. Em seguida, reinicie o motor da bomba de óleo e verifique a direção de rotação. Antes de verificar o sentido de rotação do motor, certifique-se de que a prensa dobradeira tenha sido limpa e nivelada.

(3) Sistema Hidráulico

No sistema de acionamento hidráulico de uma prensa dobradeira, o motor servo AC move o martelo e alinha o óleo hidráulico com a bomba de velocidade variável. O dispositivo de acionamento é instalado na viga e conectado ao corpo da máquina por meio do trilho guia. O sistema de controle da prensa dobradeira controla a posição da viga e a movimenta para cima e para baixo através do motor de acionamento.

Régua óptica em ambos os lados da prensa dobradeira lê o sinal e fornece feedback ao sistema de controle. O circuito de controle, a válvula de enchimento e a válvula servo no cilindro de óleo são independentes e controlados pelo controlador DNC. Um sistema hidráulico ou servo eletro-hidráulico pode melhorar a precisão da dobra e reduzir o consumo de energia e o custo.

Para manter a limpeza do sistema hidráulico, é crucial manter o tanque de óleo e o óleo hidráulico limpos. Ao trocar o óleo hidráulico, limpe o interior do tanque de óleo com uma toalha macia, lave o tanque com gasolina limpa, abra a válvula que armazena o óleo sujo, drene-o e limpe as manchas na superfície do tanque de óleo.

O óleo hidráulico da prensa dobradeira não deve ser usado em temperaturas muito baixas ou muito altas. Se a temperatura estiver abaixo de zero ou acima de 70 graus, pode-se instalar um aquecedor ou resfriador de óleo. Abasteça o óleo hidráulico através do filtro de ar e opere a prensa dobradeira para eliminar as bolhas no circuito hidráulico após o abastecimento.

(4) Batente Traseiro da Prensa Dobradeira

O batente traseiro de uma prensa dobradeira é usado para posicionar a peça de trabalho. Para posicionar a peça, coloque-a sobre a matriz inferior e empurre-a para dentro da máquina, e o dedo de parada do batente traseiro irá encostar na peça. Os eixos do batente traseiro podem se mover em diferentes direções através do sistema de controle.

O eixo X pode se mover para frente e para trás, o eixo R pode se mover para cima e para baixo, e o eixo Z pode se mover para a esquerda e para a direita. Cada eixo do batente traseiro é acionado por um motor independente. O eixo Z e o eixo R também podem ser ajustados manualmente, mas apenas pela parte traseira da máquina.

O trilho guia linear e o fuso de esferas permitem que os eixos do batente traseiro se movimentem livremente. O batente traseiro se move na direção do eixo X, e a força é limitada a 150N para evitar colisões.

Ⅳ. Noções Básicas de Operação da Prensa Dobradeira

1. Verificações Pré-Operacionais

(1) Inspeção do Equipamento

Inspeção Visual: Verifique o sistema elétrico para ver se o interruptor, controle, motor e aterramento estão em condições normais de funcionamento. Verifique o nível de óleo no tanque e as condições do sistema hidráulico. Acione a máquina em vazio e maximize o curso da prensa dobradeira. Verifique se a máquina está operando normalmente, se a rotação do motor está correta e se o som está normal.

Montagem e alinhamento das ferramentas: Antes de instalar o conjunto de punção e matriz, pare a máquina e instale as matrizes inferior e superior. As matrizes superior e inferior da prensa dobradeira devem estar alinhadas para obter maior precisão de dobra. Para alinhar as matrizes, mova o martelo para baixo, aproximando a matriz superior da matriz inferior, deixando uma distância igual à espessura da peça. Ajuste manualmente as posições das matrizes usando os parafusos da matriz inferior e os grampos da matriz superior. Após o alinhamento, mova o martelo para cima.

(2) Equipamentos de Segurança

• Dispositivos de Segurança: Certifique-se de que todos os dispositivos de segurança (como cortinas de luz e botões de parada de emergência) estejam funcionando corretamente.
• Equipamentos de Proteção Individual: Os operadores devem saber usar o equipamento de proteção individual (EPI) adequado, como luvas, óculos de segurança e botas com biqueira de aço.

(3) Revisar o Manual de Operação

• Compreender as capacidades, limitações e recursos de segurança da máquina.
• Familiarize-se com o modelo específico de prensa dobradeira e seus controles.

2. Etapas de Operação

(1) Configuração da Máquina

• Seleção de Ferramentas: Escolha o punção e a matriz adequados com base no ângulo de dobra necessário e na espessura do material. Inspecione as ferramentas quanto a desgaste ou danos; substitua se necessário. Certifique-se de que as ferramentas estejam livres de rachaduras ou amassados.
• Instalar e Alinhar as Ferramentas: Fixe as ferramentas na mesa da prensa dobradeira usando grampos ou sistemas de fixação hidráulica. Use calços ou adaptadores, se necessário. Alinhe as ferramentas com o batente traseiro para garantir precisão nas operações de dobra.
• Ajuste do Batente Traseiro: Ajuste a posição do batente traseiro de acordo com o tamanho da peça de trabalho para garantir posicionamento preciso.

(2) Programação (para Prensas Dobradeiras CNC)

• Inserir Parâmetros no Painel de Controle: Use a interface de software para programar o ângulo de dobra, o comprimento de dobra e os parâmetros da ferramenta.
• Desenvolver Programas de Dobra: Crie sequências para múltiplas dobras usando o software CNC para otimizar a precisão e minimizar erros.
• Execução de Teste: Realize uma execução de teste para garantir que a máquina esteja funcionando corretamente e que as ferramentas estejam instaladas corretamente.

(3) Iniciando o Processo de Dobra

• Posicionamento do Material: Coloque a chapa metálica na mesa da prensa dobradeira, garantindo que esteja alinhada com o batente traseiro e os pontos de referência.
• Ativar a Prensa Dobradeira: Inicie a máquina usando os pedais ou comandos do painel de controle, permitindo que o punção pressione a chapa metálica para realizar a operação de dobra. Para prensas dobradeiras hidráulicas e CNC, verifique se o sistema hidráulico está pressurizado e pronto.

(4) Monitoramento e Ajustes

• Observar o Processo de Dobra: Abaixe o martelo gradualmente, permitindo que o punção pressione a chapa metálica. Aplique pressão de forma constante para atingir o ângulo de dobra desejado. Após concluir a dobra, libere a pressão e levante o martelo. Fique atento a ruídos incomuns, vibrações ou desvios durante as operações de dobra. Pare imediatamente se surgirem problemas.
• Verificação do Ângulo de Dobra: Remova a chapa metálica e verifique o ângulo de dobra e as dimensões para garantir que atendam às especificações. Faça os ajustes necessários e repita o processo, se necessário.

(5) Verificações Pós-Dobra

• Inspecionar as Peças Acabadas: Verifique se há defeitos como trincas, ângulos incorretos ou desalinhamentos nas peças dobradas.
• Registrar Ajustes: Registre quaisquer alterações feitas durante as operações para melhorar futuras configurações e reduzir erros.

3. Desligar a máquina

Ao desligar a prensa dobradeira, mude para o modo manual e abaixe o martelo pisando no pedal para alinhar a matriz superior com a matriz inferior. Pressione o botão de parada e desligue o motor principal.

O parâmetro do interruptor deve ser ajustado para 0. Em caso de emergência, pressione o botão de parada de emergência, mas isso não afetará o procedimento subsequente, pois apenas os eixos e a bomba serão desligados. Solte o botão para reiniciar.

Ⅴ. Manutenção de Freio de Prensa

Considerações de Segurança para Operação de Prensa Dobradeira

Proteção e Treinamento do Operador

A segurança do operador é fundamental ao usar prensas dobradeiras. Os operadores precisam de treinamento abrangente sobre os protocolos de segurança da máquina, incluindo:

• Compreensão dos perigos da máquina: ponto de operação, pontos de beliscão, partes giratórias, cavacos e faíscas.
• Familiaridade com os recursos de segurança e procedimentos de parada de emergência.
• Uso adequado de equipamentos de proteção individual (EPI).

Os empregadores devem fornecer treinamento e impor regras operacionais rigorosas para garantir um ambiente seguro.

Recursos e Equipamentos de Segurança

As prensas dobradeiras modernas são equipadas com diversos recursos de segurança projetados para proteger os operadores:

• Proteções Mecânicas: Evitam o contato acidental com partes móveis.
• Cortinas de Luz: Detectam a presença do operador e param a máquina se houver obstrução.
• Botões de Parada de Emergência: Interrompem rapidamente o funcionamento da máquina durante emergências.
• Controles de Duas Mãos: Exigem o uso das duas mãos para operar, mantendo-as afastadas do perigo.
• Barreiras de Advertência: Grades, correntes ou cabos com placas de advertência para proteger contra riscos de alcance.

Equipamentos de Proteção Individual (EPI)

Os operadores devem usar EPIs adequados, incluindo:

• Óculos de proteção.
• Luvas.
• Protetores auriculares.

Diretrizes de Manutenção para Operação de Dobradeira Hidráulica

Inspeções e Manutenção Regulares

Inspeções e manutenção regulares são vitais para uma operação segura e eficiente da dobradeira hidráulica:

• Inspeções Diárias: Verifique se há peças soltas ou danificadas, vazamentos ou ruídos anormais. Resolva os problemas imediatamente.
• Inspeções Semanais: Lubrifique as partes móveis e verifique se as mangueiras e conexões hidráulicas apresentam danos.

Manutenção de Lubrificação e do Sistema Hidráulico

A lubrificação adequada e a manutenção hidráulica garantem operação suave e maior durabilidade:

• Siga as orientações do fabricante para lubrificar guias, rolamentos, parafusos e componentes hidráulicos.
• Verifique se há vazamentos no sistema hidráulico, mantenha os níveis de fluido e substitua os filtros regularmente.

Manutenção do Sistema Elétrico

A manutenção do sistema elétrico é crucial para uma operação segura:

• Inspecione regularmente os componentes elétricos, fios e conexões. Mantenha-os limpos e livres de poeira ou detritos.
• Resolva imediatamente quaisquer conexões soltas para evitar problemas elétricos.

Cronogramas de Manutenção e Diretrizes do Fabricante

Siga os cronogramas e diretrizes de manutenção do fabricante para desempenho ideal:

• Adira ao manual do fabricante para cronogramas específicos de manutenção, lubrificantes recomendados, precauções de segurança e dicas de solução de problemas.
• Mantenha o circuito de óleo hidráulico verificando os níveis de óleo, utilizando o tipo recomendado de óleo hidráulico e trocando o óleo nos intervalos especificados. Limpe o tanque de combustível a cada troca de óleo e mantenha uma temperatura de operação ideal.

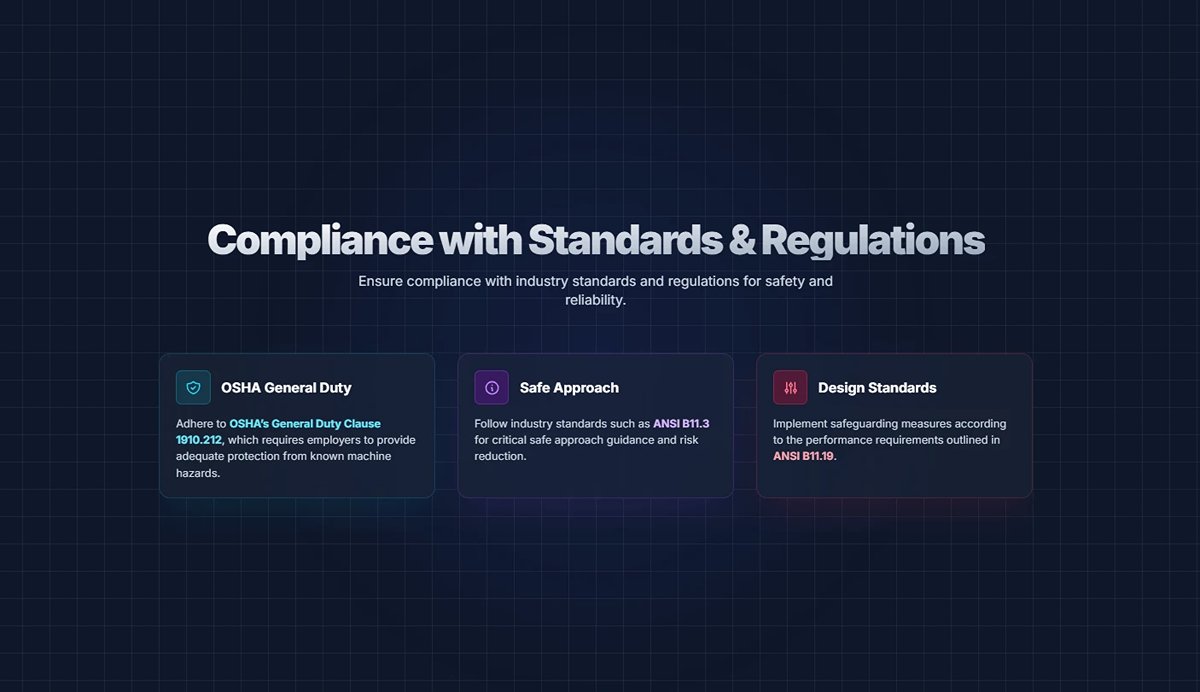

Conformidade com Normas e Regulamentos

Garantir conformidade com os padrões e regulamentações da indústria para segurança e confiabilidade:

• Cumprir a Cláusula de Dever Geral 1910.212 da OSHA, que exige que os empregadores proporcionem proteção adequada contra perigos conhecidos de máquinas.
• Seguir padrões industriais como ANSI B11.3 para orientação de aproximação segura e ANSI B11.19 para padrões de projeto.

Ⅵ. Módulo de Domínio Avançado

Se você já consegue produzir peças consistentes e de alta qualidade, parabéns — você é um operador confiável e habilidoso. Mas além de cumprir os padrões está a excelência; além da repetição está a criação. Este módulo é o seu passo fundamental rumo a um salto decisivo na carreira. Vamos além de simplesmente perguntar “como fazer” e mergulhar em “como fazer melhor, de maneira mais inteligente e eficiente”. Isso não é apenas uma atualização técnica — é uma transformação de mentalidade. A partir de agora, você aprenderá a pensar e agir como um verdadeiro mestre do ofício.

1. Dominando Variáveis

(1) Comportamento de Retorno Elástico entre Materiais & Construção de um Banco de Dados de Compensação

O retorno elástico é uma propriedade inerente do metal, não uma falha do processo. Sua missão não é eliminá‑lo, mas prevê‑lo e dominá‑lo com precisão.

1) Construa sua própria “Biblioteca de DNA de Materiais”:

Nunca confie cegamente nos bancos de dados genéricos fornecidos com seu equipamento. Verdadeiros especialistas constroem bancos de dados de processo exclusivos para cada material e espessura usados regularmente em sua planta.

A partir de hoje, use um caderno ou planilha para registrar: grau do material + espessura + abertura da matriz V + raio da ponta do punção → ângulo de dobra programado → ângulo real após o retorno elástico → valor de compensação necessário. Este conjunto de dados sob medida, continuamente refinado, se tornará seu ativo principal mais valioso e inimitável.

2) Entenda o “temperamento” de cada material:

3) A arte da compensação:

Vá além da compensação de ângulo único: para requisitos de alta precisão, ajustar apenas um ângulo pode ser insuficiente. Técnicos avançados utilizam técnicas compostas — como o modo “dobramento leve em múltiplos estágios” do CNC — realizando duas ou três pequenas dobras no mesmo local para liberar tensões internas e reduzir significativamente a incerteza do retorno elástico.

(2) Técnicas de Dobra Sem Marcas

Ao trabalhar com aço inox escovado com acabamento espelhado, chapas com revestimento brilhante ou alumínio anodizado de alto custo, qualquer marca na superfície conta como falha. Nesse momento, você deixa de ser um “engenheiro mecânico” e se torna um “cirurgião”, buscando uma conformação perfeita sem qualquer dano.

1) Isolamento é o primeiro princípio:

Nunca permita que ferramentas de aço duro entrem em contato direto com superfícies delicadas da peça de trabalho.

• Filme protetor: Garanta que qualquer filme protetor aplicado na fábrica sobre a área de dobra permaneça intacto.
• Almofadas de dobra sem marcas: Almofadas flexíveis feitas de poliuretano de alta densidade, colocadas na abertura em V da matriz inferior. Como um “tapete macio” resistente, elas transferem a pressão enquanto amortecem o contato direto entre a ferramenta e a peça, evitando efetivamente marcas de indentação.

2) Escolha a “arma suave” certa:

Matrizes com pontas de nylon ou poliuretano incorporam superfícies de contato mais macias e não metálicas para evitar riscos desde o início.

Matrizes rotativas são uma opção inovadora em que dois cilindros giratórios substituem os ombros fixos da matriz. À medida que a peça é pressionada, o ponto de contato rola em vez de deslizar, minimizando o atrito — uma solução definitiva para dobras verdadeiramente sem marcas.

2. Fabricação de Peças Complexas

Com a dobra básica dominada, você pode construir o “esqueleto”. Com técnicas avançadas, cria “órgãos” com detalhes finos e multifuncionalidade.

(1) Dobra com Rebatimento (Hemming)

O hemming é como dar a uma borda metálica afiada uma “capa protetora” refinada. Ele dobra e achata a borda da chapa, aumentando drasticamente sua resistência e rigidez, eliminando rebarbas perigosas e criando um acabamento premium.

Primeiro, use um punção de ângulo agudo (por exemplo, 30°) para pré-dobrar a borda em um ângulo fechado.

Em seguida, troque ou use uma matriz de hemming dedicada (punção plano com matriz inferior plana) para comprimir a pré-dobra até ficar completamente achatada.

• Usos comuns: bordas de portas de eletrodomésticos, flanges de tampas de caixas, reforços de painéis automotivos.

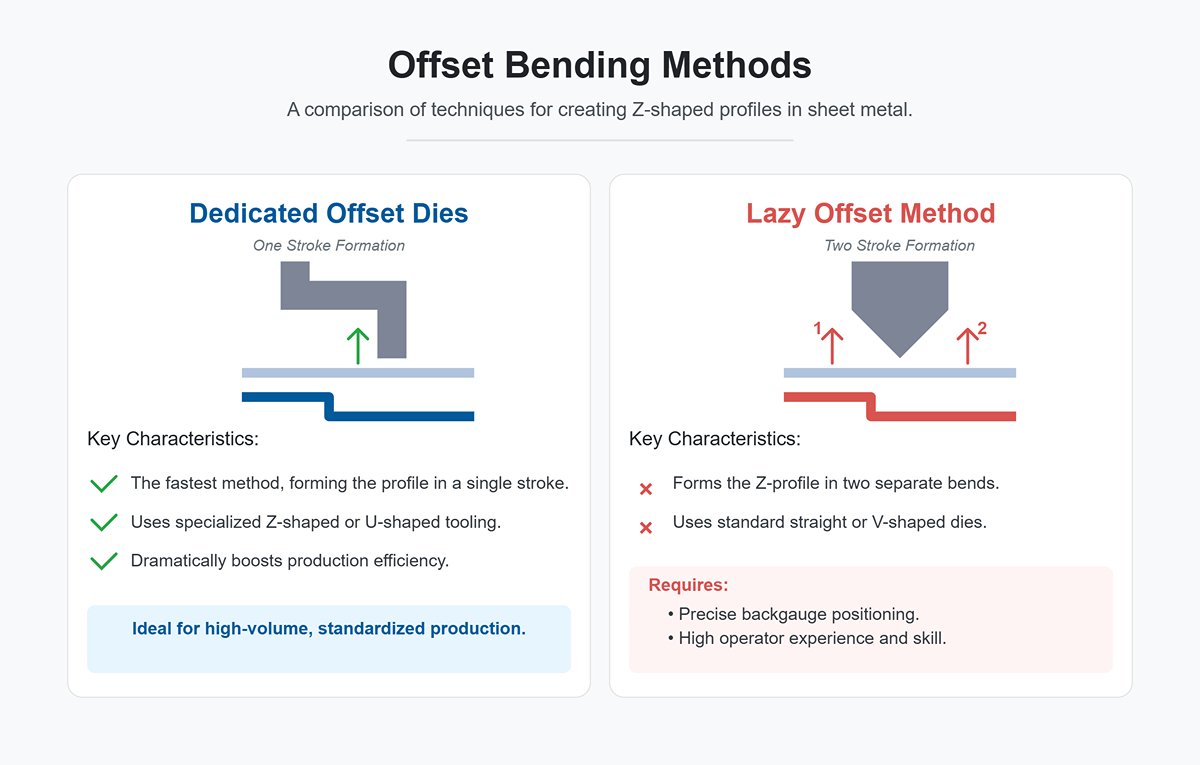

(2) Dobras com desnível

A dobra com desnível cria um perfil em forma de Z ou degrau em um único golpe, aumentando grandemente a eficiência de produção.

• Matrizes dedicadas para desnível: O método mais rápido — as ferramentas superior e inferior são moldadas em perfil Z ou U, completando a forma em um único curso deslizante. Ideal para produção padronizada em grande volume.
• O “método de desnível preguiçoso”: Sem ferramenta dedicada, os mestres formam perfis em Z usando matrizes retas padrão em duas dobras separadas. A chave é o posicionamento preciso do batente traseiro e a antecipação da deformação do material — uma combinação perfeita de experiência e habilidade.

(3) Otimização da sequência de dobras em múltiplos estágios

Quando uma peça requer várias dobras, a sequência está longe de ser arbitrária. Uma ordem incorreta pode causar interferência com a prensa dobradeira, necessidade de girar a peça com frequência ou trocas desnecessárias de ferramentas — tudo isso gera perda de tempo.

Otimizar a sequência de dobras é uma “partida de xadrez mental” estratégica contra o tempo.

1) De fora para dentro:

Dobre as abas externas antes das internas.

2) Do curto para o longo:

Trabalhe primeiro nas bordas curtas para deixar espaço para dobrar as mais longas.

3) Agrupe operações semelhantes:

Complete o máximo possível de dobras que utilizem o mesmo ferramental e orientação em uma única execução.

4) Antecipe interferências:

Antes de programar ou dobrar, simule mentalmente cada etapa para garantir que a peça não colida com a garganta da máquina, o martelo ou o batente traseiro.

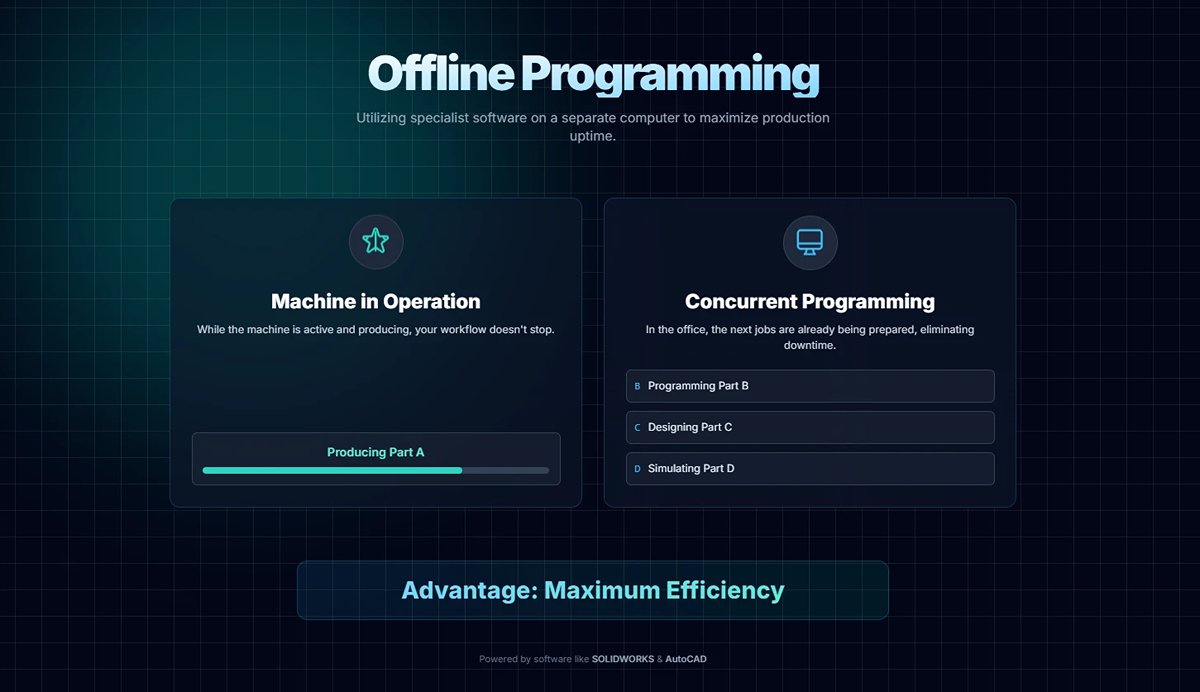

O moderno software de programação offline pode simular automaticamente e sugerir a sequência de dobra ideal, mas compreender a lógica subjacente permite um julgamento melhor quando surgem situações inesperadas.

3. Programação CNC Avançada: Levando o Sistema ao Limite

O controlador CNC é a linguagem entre você e a máquina. Dominar sua “gramática avançada” permite comandar movimentos complexos e aparentemente impossíveis.

(1) Programação Online vs. Offline — Pontos fortes, compensações e escolhas estratégicas

1) Programação online:

Parâmetros são inseridos diretamente no painel de controle da máquina. Vantagens: intuitivo e rápido; ideal para peças simples, protótipos ou produções urgentes de peça única. Desvantagens: consome tempo valioso da máquina; para peças complexas, programar e depurar pode deixar a prensa dobradeira parada por longos períodos.

2) Programação offline:

Usando software especializado (por exemplo, SOLIDWORKS, AutoCAD com complementos) em um computador separado. Vantagens: máxima eficiência — enquanto a máquina produz a peça A, você pode programar as peças B, C e D no escritório.

3) Precisão e segurança:

O software oferece simulação 3D para detectar antecipadamente todas as possíveis colisões e interferências, e pode otimizar automaticamente a sequência de dobras.

4) Lidando com complexidade:

Gerencia com facilidade peças com dezenas de dobras. Decisão: Para oficinas modernas focadas em eficiência e processamento de peças complexas, a programação offline é a escolha óbvia.

(2) Dominando Parâmetros-Chave: Retração do Backgauge, Correção de Ângulo, Compensação de Deflexão

Retração do backgauge:

À medida que o cilindro desce e a peça começa a inclinar para cima, o backgauge se retrai automaticamente ligeiramente para evitar colisões com a peça. Esta é uma função essencial para prevenir danos e erros dimensionais.

Correção de ângulo:

Este é um exemplo claro da inteligência incorporada nos modernos sistemas CNC. Assim que você mede o ângulo da primeira peça e insere o valor real, o sistema realiza automaticamente cálculos reversos para ajustar a profundidade de prensagem do cilindro (coordenada do eixo Y), fornecendo uma compensação precisa para a próxima dobra.

Compensação de deflexão:

Sob carga de grande tonelagem, toda prensa dobradeira sofre uma sutil e invisível deflexão descendente tanto no cilindro quanto no centro da mesa — semelhante a um leve sorriso. Isso faz com que o ângulo no centro da peça seja maior do que nas extremidades. Um sistema de compensação de deflexão combate isso aplicando uma força ascendente sob a mesa, garantindo que ela permaneça perfeitamente reta sob carga. Insight essencial: Sem entender como ajustar e usar corretamente a compensação de deflexão, alcançar ângulos uniformes em uma peça longa é impossível.

4. Otimização de Qualidade e Eficiência

(1) Aplicação da Inspeção do Primeiro Artigo (FAI) e do Controle Estatístico de Processo (SPC)

1) Inspeção do Primeiro Artigo:

Isso não é simplesmente medir a primeira peça — é a “certificação inicial” formal de todo o processo de produção. Exige verificar todas as dimensões e tolerâncias conforme o desenho, realizar uma completa “checagem de saúde” da primeira peça e produzir um relatório formal. A aprovação do FAI é sua declaração: “Minha configuração completa — pessoal, máquina, materiais, métodos e ambiente — foi validada e está pronta para produzir consistentemente produtos conformes.”

2) Controle Estatístico de Processo:

Se o FAI é a certidão de nascimento, o SPC é o monitoramento contínuo da saúde durante todo o ciclo de vida do produto. Ao realizar amostragens regulares de peças durante a produção em massa, medi-las e plotar os dados em gráficos de controle, você pode visualizar claramente a variação do processo. Quando os pontos começam a se desviar da linha central ou se aproximar dos limites de controle, isso indica que algum elemento — como desgaste da ferramenta ou variações na temperatura do óleo — pode estar fora de especificação. O SPC transforma seu papel de reagir a peças defeituosas para prevenir proativamente sua ocorrência.

(2) Otimização do Tempo de Ciclo e Atualizações de Automação (por exemplo, Carga/Descarga Robótica)

1) Tempo de Ciclo:

Refere-se ao tempo total necessário para produzir uma única peça. Um verdadeiro especialista irá decompor o tempo de ciclo como em um pit stop de Fórmula 1 — analisando cada etapa: coleta de material, posicionamento, dobra, virada, descarga — e perguntando: Qual etapa pode ser mais rápida? Qual movimento é desnecessário? Refinando as sequências de dobra e eliminando movimentos desperdiçados, economizar até três segundos por peça pode resultar em um enorme ganho de produtividade ao longo de um dia inteiro.

2) Considerações sobre Automação:

Quando seu processo já está otimizado ao máximo, o próximo passo é delegar tarefas repetitivas aos robôs. Uma célula de dobra robótica pode operar 24 horas por dia — 7 dias por semana — com tempos de ciclo e precisão perfeitamente consistentes.

Ⅶ. Perguntas Frequentes

1. Como funciona uma prensa dobradeira?

Uma prensa dobradeira utiliza um punção e matrizes para dobrar chapas metálicas. A chapa é colocada sobre a mesa da prensa dobradeira, que possui um sulco em forma de V. O carro, que carrega o punção, move-se para baixo, aplicando força sobre a chapa. Essa força deforma o metal, moldando-o de acordo com a matriz. O batente traseiro garante o posicionamento preciso. O movimento do carro pode ser controlado mecanicamente, hidraulicamente, pneumaticamente ou eletricamente.

2. Como selecionar a ferramenta adequada para uma prensa dobradeira?

Selecionar a ferramenta correta para uma prensa dobradeira envolve várias considerações importantes para garantir qualidade, eficiência e produtividade.

• Tipo e Espessura do Material: Esses fatores determinam o tamanho da abertura da matriz e o perfil do punção. Materiais mais espessos requerem aberturas de matriz mais largas, enquanto materiais mais finos precisam de matrizes mais estreitas e precisas.
• Força de Dobra e Capacidade de Tonelagem: A ferramenta deve suportar a força necessária para o material específico sem comprometer sua durabilidade ou a integridade da máquina. Certifique-se de que a ferramenta possa acomodar a capacidade de tonelagem da máquina.
• Configuração da Ferramenta: Ferramentas padrão são usadas para dobras básicas, ferramentas de precisão para alta exatidão e ferramentas segmentadas para tarefas complexas e múltiplas dobras em uma única operação.
• Material e Qualidade da Ferramenta: Os tipos de aço para ferramentas variam em dureza e resistência ao desgaste, influenciando o desempenho e a durabilidade. A compatibilidade com sua prensa dobradeira é essencial; considere opções de montagem, sistemas de fixação e adaptações.
• Precisão e Exatidão: Essenciais para minimizar o tempo de setup e melhorar a precisão da dobra. Procure recursos como ferramentas retificadas com precisão e mecanismos de autocentralização.

3. Quais precauções de segurança devem ser tomadas ao operar uma prensa dobradeira?

Garantir a segurança durante a operação de uma prensa dobradeira requer o uso de equipamentos de proteção individual adequados, como luvas e óculos de segurança. Os operadores devem ser treinados nos controles e nos recursos de segurança da máquina. É fundamental seguir os procedimentos de bloqueio/etiquetagem e manter uma comunicação clara no ambiente de trabalho para evitar acidentes.

Ⅶ. Conclusão

Antes de utilizar uma nova prensa dobradeira, várias partes da máquina devem ser instaladas e ajustadas. Ao substituir ferramentas e calibrar o batente traseiro, certifique-se de evitar lesões.

A ADH é um fabricante profissional de máquinas para chapas metálicas com 20 anos de experiência. Nossa linha de produtos inclui prensas dobradeiras, máquinas de corte a laser e guilhotinas de chapas, que você pode explorar em nosso Catálogos.

Podemos ajudá-lo a escolher a prensa dobradeira adequada e oferecer um forte suporte pós-venda. Se você precisar de informações sobre nossa prensa dobradeira, por favor entrar em contato conosco ou navegue pelos nossos produtos.
