I. Compreendendo as Dobras em U na Prensa Dobradeira

No mundo da conformação metálica de precisão, a dobra em U é um processo fundamental, embora altamente desafiador. Reduzi-la a "duas dobras consecutivas de 90 graus" subestima enormemente sua complexidade e importância estratégica. Para realmente dominar a conformação eficiente e precisa em formato de U, é necessário ir além da geometria e desenvolver uma compreensão profunda de seus princípios físicos, papel industrial e limitações do processo — uma verdadeira atualização cognitiva, por assim dizer.

1.1 História e Evolução da Tecnologia de Prensas Dobradeiras

O prensa dobradeira é considerado um equipamento essencial de conformação de chapas metálicas de precisão, e sua história remonta ao início da industrialização. A prensa dobradeira manual inicial dependia da força de trabalho, caracterizando-se por uma operação complexa e baixa eficiência.

Com o avanço da tecnologia, os sistemas hidráulicos e CNC melhoraram significativamente o desenvolvimento das prensas dobradeiras, tornando possível realizar dobras precisas e complexas, incluindo a dobra em U.

A tecnologia de dobra em U é constantemente atualizada com a evolução das prensas dobradeiras, passando de dobras simples em linha reta para dobras tridimensionais. Isso não apenas melhora o ângulo de dobra e a precisão aparente, mas também permite dobras automáticas em sequência de múltiplas etapas com constância.

As prensas dobradeiras CNC modernas podem até ser integradas a softwares CAD/CAM, imitando e controlando com precisão toda a dobra em U, alcançando alta precisão e projetos de produção em massa. Além disso, a técnica de matrizes e ferramentas auxiliares, como o batente traseiro e o dispositivo de suporte frontal, também enriquecem e aprimoram ainda mais a possibilidade e adaptabilidade da dobra em U.

1.2 Análise do Conceito Central: A Dobra em U é Muito Mais do que Duas Dobras de 90 Graus

A dobra em U refere-se ao processo em que uma chapa metálica é moldada em um perfil em U através de um ou vários golpes de prensa. Sua essência não está em replicar a geometria, mas em controlar habilmente o comportamento físico do próprio metal — uma arte refinada de dominar a mecânica dos materiais.

• Geometria, Distribuição de Tensões e Mecanismos Únicos da Deformação Plástica
  Quando o punção pressiona a chapa, um campo de tensões complexo se desenvolve dentro do material. A camada externa (mais distante do punção) sofre intensa tensão de tração, esticando sua rede atômica, enquanto a camada interna (em contato com o punção) é submetida à tensão de compressão, comprimindo a rede. Entre essas duas zonas encontra-se uma camada teórica que não é nem tracionada nem comprimida — a Eixo Neutro.
  Um fenômeno crucial, mas frequentemente negligenciado, é que durante a dobra, esse eixo neutro se desloca perceptivelmente em direção ao lado da compressão. Esse deslocamento afeta diretamente o alongamento real do material e é a base para o cálculo preciso do comprimento desenvolvido.
• Tensões Internas, Recuperação Elástica e Alongamento do Material
  A Física por Trás da Dobra em U Quando a tensão induzida pelo momento fletor excede o limite do material Limite de Escoamento, ocorre deformação permanente deformação plástica ocorre. Ao contrário da “flexão a ar” em forma de V, a flexão em U envolve um fluxo plástico mais profundo. Uma vez que a força de prensagem é liberada, o desequilíbrio das tensões internas Tensão Residual—gerada tanto por efeitos de tração quanto de compressão—faz com que o material redistribua a tensão, causando um retorno parcial nos cantos e paredes laterais. Esse fenômeno, conhecido como Retorno Elástico, é particularmente complexo na flexão em U porque ambos os cantos interagem e influenciam um ao outro.
  Alcançar precisão dimensional requer compensação exata por meio de técnicas como sobreflexão e estampagem total. Além disso, a deformação por tração na camada externa leva à redução de espessura, um fator crítico que deve ser calculado e controlado durante o projeto de componentes em U de precisão.

1.3 Papéis-Chave nas Aplicações Industriais: Por que a Flexão em U é Importante

Graças à sua geometria única e capacidade de conformação em peça única, o componente dobrado em U tornou-se indispensável em múltiplas indústrias de alta tecnologia. A qualidade da conformação afeta diretamente a precisão do produto, a resistência estrutural e o desempenho geral.

• Cenários Típicos de Aplicação
  • Indústria Automotiva: Desde vigas de reforço de chassis e braços de controle em sistemas de suspensão até suportes complexos de escapamento, os componentes em seção U são a espinha dorsal estrutural da segurança e desempenho do veículo devido à sua alta resistência e resistência à fadiga.
  • Aeroespacial: Na fabricação de aeronaves, onde tanto a construção leve quanto a confiabilidade são primordiais, a flexão em U é usada para produzir reforços estruturais e suportes de precisão para sistemas hidráulicos e de combustível. Mesmo desvios mínimos nesses componentes podem comprometer a integridade da estrutura como um todo.
  • Elétrica e Eletrônica: Barramentos em forma de U em grandes gabinetes elétricos conduzem correntes substanciais, onde a consistência dimensional garante a confiabilidade das conexões elétricas. Em dispositivos eletrônicos de precisão, carcaças em forma de U fornecem tanto suporte estrutural quanto blindagem eletromagnética.
  • Construção e Máquinas Pesadas: Braços estruturais em equipamentos pesados e estruturas de suporte em fachadas de edifícios frequentemente empregam processos de flexão em U de chapas grossas. Essa técnica produz componentes sem emendas, de alta resistência, capazes de suportar cargas enormes.

1.4 Comparação de Processos: Diferenças Fundamentais Entre Flexão em U, V e em Canal

Para compreender totalmente a singularidade da flexão em U, é útil compará-la com processos mais comuns, como a flexão em V e a flexão em canal. Os três diferem significativamente no caminho de conformação, no design da matriz e nos desafios técnicos.

Em resumo, a complexidade técnica da dobra em forma de U reside na profunda compreensão e controle preciso da deformação plástica do material e do comportamento complexo de retorno elástico. Seu imenso valor industrial decorre da capacidade de produzir componentes centrais de alto desempenho — pilares-chave da indústria moderna — com alta eficiência e consistência. Compreender essa verdade marca o primeiro passo na jornada de um artesão, de operador comum a verdadeiro mestre de processo.

Ⅱ. Decisões Fundamentais: Selecionando o Equipamento e as Ferramentas Certas para Dobra em U de Precisão

Se uma compreensão profunda dos princípios físicos forma a força interior, então escolher o equipamento e as ferramentas corretas é o ato de forjar uma espada que corta o aço com perfeição. Na prática real da dobra em forma de U, qualquer tentativa de alcançar precisão com ferramentas inadequadas inevitavelmente leva a falhas custosas. Nesta seção, iremos dissecar os três pilares fundamentais da tomada de decisão na dobra em U — seleção da prensa dobradeira, sistemas de ferramentas e estratégias de processo — equipando você com uma estrutura inabalável de hardware e metodologia.

2.1 Escolhendo o Motor: Comparação Detalhada e Matriz de Decisão para Tipos de Prensa Dobradeira

A prensa dobradeira é o núcleo de potência do processo de dobra. Seu mecanismo de acionamento, precisão de controle e rigidez estrutural determinam fundamentalmente tanto o limite de precisão atingível quanto a eficiência geral da dobra em U.

• Mecânica vs. Hidráulica vs. Elétrica/Servo vs. Híbrida
  • Dobradeira Mecânica: Movida por um volante que armazena energia e a libera por meio de uma embreagem, essa máquina oferece velocidade de golpe excepcionalmente alta e precisão repetível de posicionamento. Seu defeito fatal, porém, é o curso fixo e a pressão incontrolável. Para processos de dobra em U que exigem controle fino da superdobragem para compensar o retorno elástico, o tipo mecânico é amplamente ineficaz — adequado apenas para estampagem simples em U de alto volume.
  • Dobradeira Hidráulica: Controlada por válvulas proporcionais ou servo-válvulas que regulam o fluxo e a pressão hidráulicos, é atualmente o padrão industrial. Fornece grande tonelagem com curso e pressão totalmente ajustáveis, tornando-a a escolha ideal para chapas espessas e grandes peças em U. Sua capacidade de manter pressão é essencial para minimizar o retorno elástico das paredes laterais e garantir precisão geométrica. As desvantagens são velocidade de resposta mais lenta e maior consumo de energia em operação contínua.
  • Prensa Dobradeira Servo-Elétrica: Acionada diretamente por um motor servo de alta potência através de fusos de esferas de precisão ou correias sincronizadas, sua capacidade de resposta é incomparável. A precisão de posicionamento facilmente atinge nível micrométrico (±0,002 mm) e consome energia apenas durante o movimento — tornando-a excepcionalmente eficiente. Este tipo é perfeito para aplicações que exigem extrema precisão, velocidade e repetibilidade (como carcaças eletrônicas ou dispositivos médicos), embora sua capacidade de tonelagem limite o uso em materiais de alta espessura.
  • Prensa Dobradeira Híbrida: Este projeto combina a força do sistema hidráulico com a inteligência da unidade servo. Utiliza motores servo para acionar bombas hidráulicas sob demanda, combinando alta tonelagem com resposta rápida, controle preciso e economia de energia excepcional. Representando o futuro da tecnologia de dobra de alto desempenho, as híbridas oferecem alta precisão, alta eficiência e baixo consumo energético — embora exijam o maior investimento inicial.
• Revolução da Automação CNC: O Salto do Artesanato para a Ciência O sistema CNC (Controle Numérico Computadorizado) funciona como o "cérebro" de uma prensa dobradeira moderna. Ele transformou a dobra em forma de U de um ofício baseado em experiência para um processo de engenharia programável, previsível e repetível. Para dobra em U, a tecnologia CNC oferece as seguintes vantagens:
  1. Programação e Simulação Multietapas: Permite o planejamento antecipado e simulação de sequências complexas de dobra multietapas, detectando e evitando automaticamente colisões entre a peça, a máquina e as ferramentas — um recurso crucial para canais em U profundos e formas irregulares.
  2. Controle de Precisão do Eixo Y: Gerencia a profundidade do êmbolo com precisão de até 0,01 mm ou melhor, permitindo ângulos de dobra perfeitamente consistentes.
  3. Banco de Dados de Compensação de Retorno Elástico: Junto com sistemas de medição de ângulo, corrige automaticamente o retorno elástico do material, garantindo consistência de ângulo durante toda a produção em massa.
  4. Controle de Compensação de Deflexão (Crowning): Para componentes longos em formato de U, os sistemas CNC ajustam automaticamente a deflexão da máquina sob carga para manter a retidão em todo o comprimento da dobra.

• Matriz de Decisão para Seleção de Equipamentos
  Escolher a máquina certa é uma questão de equilíbrio preciso entre os requisitos da aplicação. A tabela a seguir oferece uma diretriz clara para a tomada de decisão:

2.2 A Arma Principal: Estratégias de Domínio e Configuração de Sistemas de Ferramentas para Dobra em U

Se a prensa dobradeira é o braço, então a ferramenta é a mão — a parte que molda e define diretamente a alma da peça. Um sistema de ferramentas bem projetado e devidamente compatível é tão valioso quanto a própria máquina.

• Seleção da Matriz Superior (Punção): A Arte do Espaço e da Forma
  • Punção Reto Padrão: Adequado para dobras em U rasas ou largas, onde o risco de interferência é mínimo; versátil e confiável.
  • Punção Pescoço de Cisne: Reconhecível por seu perfil curvado para trás, esta ferramenta é indispensável para a dobra em U. Fornece a folga essencial para abas pré-formadas, tornando-se a única escolha para produzir canais em U profundos, formatos de caixa ou contornos encaixados sem colisão.
  • Punção Personalizado: Quando se depara com designs em U extremamente profundos, estreitos ou com contornos intrincados, as ferramentas padrão falham. Nesses casos, punções personalizados devem ser desenvolvidos com base no modelo 3D do produto.
• Correspondência da matriz inferior (bloco da matriz): O desafio da geometria de precisão A largura de abertura, profundidade e raio do ombro da matriz inferior em forma de U devem ser precisamente ajustados à espessura do material e às dimensões internas exigidas.
• Largura da matriz: Este parâmetro determina o raio de dobra, a tonelagem necessária e o comportamento de retorno elástico. Uma diretriz bem estabelecida é a “Regra de 8× da espessura da chapa”: para aço carbono com resistência à tração de cerca de 450 MPa, a abertura em V da matriz inferior (V) deve ser oito vezes a espessura do material (T). Para aço inoxidável mais dúctil, aumente essa proporção para 10–12×; para alumínio mais macio, reduza para cerca de 6×. Ignorar essa regra pode levar a dimensões imprecisas em casos leves ou a problemas graves, como trincas e sobrecarga da máquina em situações piores.
• Raio do ombro: O raio nos ombros da matriz inferior deve ser suficientemente grande e cuidadosamente polido para evitar arranhões ou marcas de pressão na superfície da peça — particularmente crítico em peças de aço inoxidável e alumínio onde a aparência é importante.
• Soluções avançadas de matriz: indo além da tradição: À medida que cresce a demanda por produtos de alto valor que exigem acabamentos impecáveis e adaptabilidade superior, as matrizes convencionais de aço têm dificuldade em acompanhar. As abordagens de ponta a seguir estão redefinindo os padrões de qualidade nas operações de dobra em forma de U:
• Matrizes de rolo: Substituem o raio fixo do ombro por rolos de aço temperado que giram livremente. À medida que a chapa é pressionada na matriz, os rolos giram, transformando o atrito deslizante prejudicial em contato rolante protetor. Essa inovação praticamente elimina arranhões na superfície — especialmente em chapas revestidas ou escovadas — reduz a força de dobra em até 20–30%, e melhora a consistência do retorno elástico.
• Inserções/almofadas de poliuretano: Ao trabalhar com aço inoxidável espelhado ou chapas pré-revestidas que exigem zero dano superficial, insira inserções de poliuretano de alta dureza (um elastômero de engenharia) dentro da cavidade de aço da matriz. Durante a dobra, o poliuretano se deforma elasticamente para acomodar suavemente a peça, completando a dobra sem deixar marcas e permitindo uma conformação verdadeiramente “sem marcas”.
• Matrizes ajustáveis: Usando sistemas hidráulicos ou mecânicos, os operadores podem alterar automaticamente a largura da abertura em V em segundos para acomodar várias espessuras de chapa em dobras em U. Isso elimina completamente o antigo processo de troca de matriz dependente de guindaste — inaugurando uma produção flexível e reduzindo drasticamente os prazos de entrega.
• A Regra de Ouro das Matrizes: Como a Abertura em V “Programa” o Raio de Dobra
  No amplamente utilizado processo de dobra a ar, surge um fato contraintuitivo, porém crucial: o raio interno final da dobra (Ir) não é definido pelo raio da ponta do punção, mas é “naturalmente modelado” pela largura da abertura em V da matriz (V).
  Essa relação pode ser expressa de forma sucinta como Ir ≈ V × C, onde C é um coeficiente relacionado à ductilidade do material — aproximadamente 0,15–0,17 para aço carbono, 0,20–0,24 para aço inoxidável e 0,12–0,14 para alumínio macio. Isso significa que, ao selecionar matrizes com diferentes larguras de V, os operadores podem “programar” com precisão o raio desejado.
  Por exemplo, dobrar aço carbono com uma abertura em V de 32 mm produzirá um raio interno de aproximadamente 5 mm (32 × 0,156). Compreender e aplicar totalmente esse princípio marca a transição de operador por tentativa e erro para especialista em processo preditivo.

2.3 Seleção da Estratégia de Processo: Planejando o Método de Conformação

Mesmo com equipamentos e matrizes de nível superior, o sucesso depende da abordagem estratégica correta. Escolher o processo de conformação adequado para diferentes perfis em U e requisitos de precisão determina diretamente tanto a eficiência quanto o resultado.

• Conformação em Única Etapa: Utiliza matrizes superior e inferior em U perfeitamente correspondentes para formar o formato em um único curso de prensa. Esse método oferece eficiência incomparável e precisão consistente, tornando-o ideal para produção em massa de perfis em U regulares e de profundidade moderada.
• Conformação em Múltiplas Etapas: Para ranhuras profundas ou estreitas, ou peças assimétricas em U, a conformação em uma única etapa pode causar alongamento excessivo, enrugamento ou interferência de ferramentas. Nesses casos, é necessário um processo em múltiplas etapas — por exemplo, realizar primeiro pré-dobras com dois ângulos obtusos usando uma matriz em V e, em seguida, executar a conformação final com uma matriz de planificação. Embora mais complexa, essa estratégia de dividir e conquistar aumenta a flexibilidade do processo e o domínio de formas complexas.
• Dobra a Ar vs. Dobra por Apoio (Bottoming) vs. Cunhagem (Coining): Equilibrando Precisão, Aparência e Custo Esses três métodos de dobra representam filosofias de fabricação distintas na conformação de perfis em U:

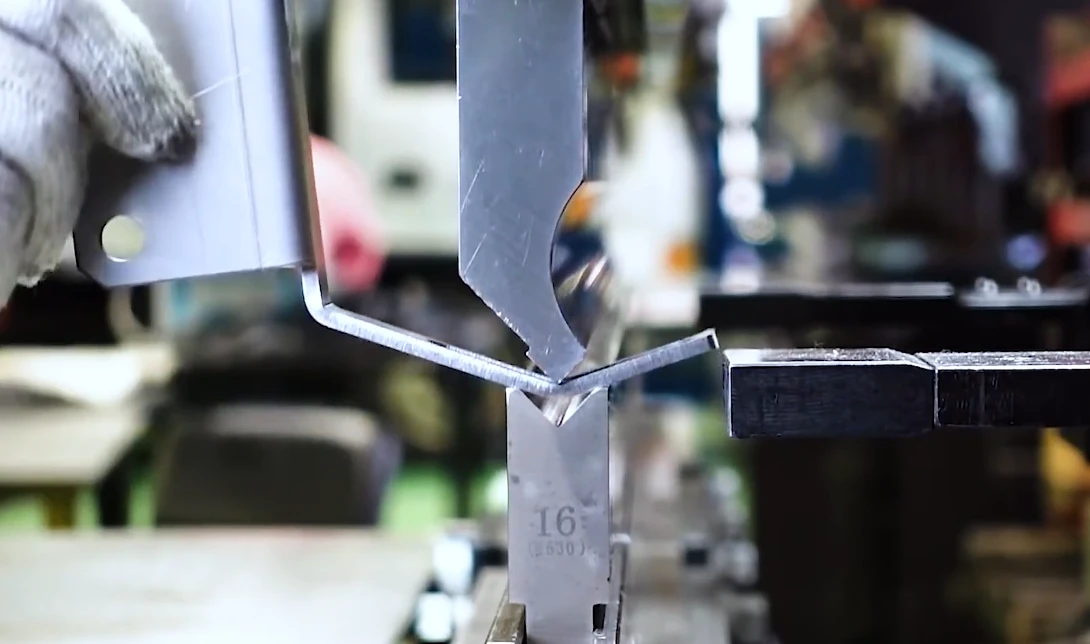

• Dobra no Ar: O punção pressiona a chapa na matriz inferior, mas não atinge o fundo; os ângulos de dobra são totalmente controlados pela profundidade de penetração do punção (posicionamento do eixo Y).
  • Vantagens: Requer a menor tonelagem e oferece flexibilidade excepcional — um único conjunto de matrizes pode produzir inúmeros ângulos e raios simplesmente ajustando o programa da máquina. É o método predominante nas modernas dobradeiras CNC.
  • Desafios: O retorno elástico é o principal obstáculo; a precisão final depende fortemente da repetibilidade posicional da máquina e da capacidade do sistema CNC de compensar o retorno elástico.
• Dobra por Apoio / Dobra de Fundo: O punção continua descendo até que a superfície interna da chapa entre em contato com o punção e a superfície externa repouse sobre os ombros da matriz.
  • Vantagens: Um leve efeito de “laminação” minimiza o retorno elástico e melhora significativamente a consistência angular. A tonelagem necessária é moderada — aproximadamente de duas a quatro vezes a do dobramento no ar.
  • Desafios: A precisão do ângulo da matriz deve ser extremamente alta, e cada matriz pode produzir apenas um ângulo fixo, limitando a flexibilidade.
• Coinagem: Utiliza tonelagem extremamente alta (cinco a dez vezes a do dobramento no ar), forçando a ponta do punção profundamente no material para que ocorra intensa deformação plástica na raiz da dobra, afinando a chapa.
  • Vantagens: Ao eliminar completamente a elasticidade do material, o retorno elástico é praticamente eliminado, alcançando precisão angular superior e pequenos raios internos.
  • Desafios: A força imensa desgasta drasticamente máquinas e matrizes, reduzindo sua vida útil, e deixa marcas visíveis na superfície da peça. Exceto para aplicações especiais de precisão, a cunhagem é hoje raramente utilizada no dobramento em U moderno.

Na prática de dobramento em U de precisão, O dobramento no ar baseado em CNC forma a base da eficiência graças à sua adaptabilidade e capacidades de compensação inteligente, enquanto encosto permanece a técnica preferida para alta consistência. A verdadeira arte de um especialista está em compreender essas distinções sutis e escolher o equilíbrio ideal entre custo, eficiência e precisão para cada peça específica.

Ⅲ. Implementação prática: O fluxo de trabalho padronizado em quatro etapas para dobras em U perfeitas

O conhecimento teórico é sua carta náutica, enquanto a metodologia prática serve como bússola e leme guiando seu navio por mares turbulentos. Nos capítulos anteriores, estabelecemos uma base cognitiva sólida; agora, traduzimos essa teoria em um framework operacional padronizado, mensurável e otimizável. Este processo de quatro fases o levará do caos da tentativa e erro à fabricação disciplinada e precisa — garantindo que cada componente em forma de U se aproxime consistentemente da perfeição.

3.1 Fase Um: Preparação de Precisão – Cálculo e Programação

Antes que o metal toque a matriz, 90% do sucesso já é determinado pelo pensamento e pelos dados. Esta é a etapa invisível da maestria — o meio mais econômico e eficiente de garantir a qualidade do produto.

• Interpretação de projeto: traduzindo geometria em processo
  Todo sucesso começa com respeito absoluto pela intenção de projeto. Como um habilidoso decifrador de códigos, você deve identificar com precisão cada detalhe crítico no desenho — não apenas a profundidade, largura e ângulos dos braços do canal em U, mas também a Zona de tolerância, Raio Interno, e as referências essenciais de Referência de base (Datum) . Qual superfície serve como referência de base? Quais dimensões são funcionalmente críticas? Somente compreendendo isso você poderá traduzir a geometria abstrata em instruções práticas orientadas para o processo.
• Calculando Modelos Planos: Uma Batalha de Física e Precisão
  Esta é a linha que divide iniciantes de especialistas. A precisão dimensional da peça final depende diretamente da exatidão dos seus cálculos de modelo plano. É muito mais do que aritmética simples — exige um profundo entendimento da deformação plástica do material. Você deve dominar Dedução de Dobra (BD) e Folga de Dobra (BA) as fórmulas, atribuindo um valor realista ao seu parâmetro central, o Fator K— que representa a razão de deslocamento do eixo neutro em direção à superfície interna. Esse valor varia com o tipo de material, a espessura e a largura do V-die. Construir ou consultar um banco de dados interno do Fator K é o primeiro passo para se afastar da adivinhação e a base para resultados consistentes e repetíveis em produção em massa.
• Programação CNC: Compondo uma Sinfonia de Precisão e Eficiência
  O sistema CNC de uma prensa moderna é o seu aliado mais poderoso. Programar não é apenas inserir números; é um ensaio virtual do processo de fabricação:
  1. Otimizar a Sequência de Dobragem: Para componentes complexos em forma de U ou com múltiplas dobras, uma ordem incorreta pode causar desastrosas colisões entre a peça de trabalho, a estrutura da máquina ou as próprias ferramentas. Softwares avançados de programação offline podem detectar automaticamente essas interferências e sugerir o caminho de dobra ideal, livre de colisões.
  2. Definir a Estratégia do Batente Traseiro: Defina com precisão as posições do batente traseiro (eixo X) e a altura (eixo R) para cada dobra, garantindo um posicionamento seguro e repetível da peça.
  3. Definir Curvas de Pressão e Velocidade: A programação profissional inclui controle fino sobre o movimento do êmbolo — por exemplo, dividindo-o nas fases “aproximação–trabalho–retenção–retorno”. Usar uma velocidade de trabalho mais baixa ao entrar em contato com a chapa minimiza o impacto e melhora a qualidade da forma, enquanto uma fase de retenção cuidadosamente temporizada estabiliza as tensões internas e reduz o retorno elástico.

3.2 Fase Dois: Configuração Rigorosa – Calibração e Inspeção do Primeiro Artigo (FAI)

Se a programação é o seu plano de batalha, então a configuração e a calibração são o ajuste de suas armas e a simulação de campo. O rigor dessa etapa determina se o plano pode ser executado de maneira impecável.

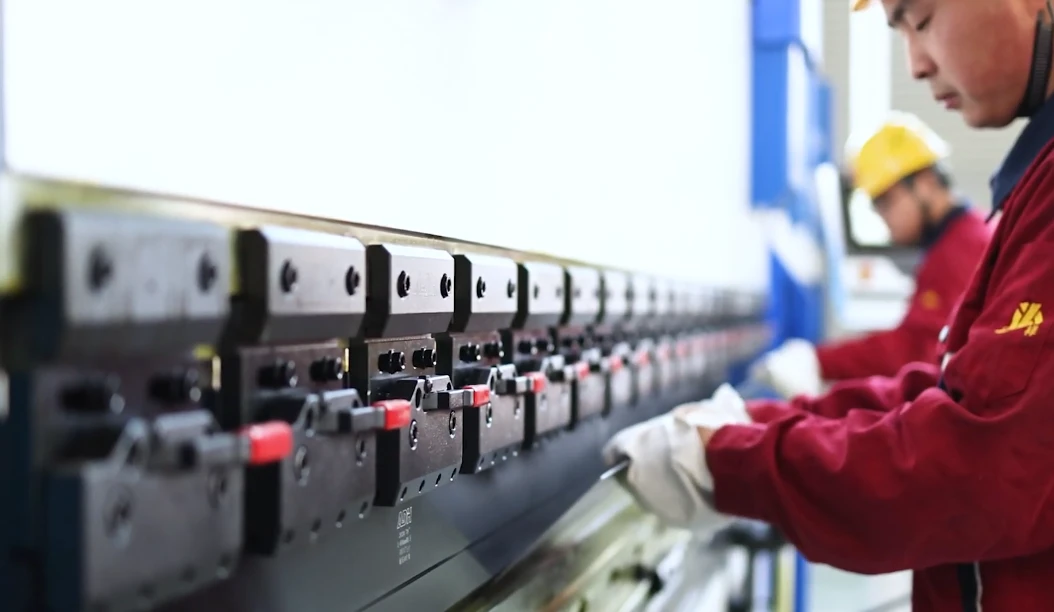

• Instalação e Alinhamento da Ferramenta: Estabelecendo a Base de Precisão: Esta é a “calibração zero” do mundo físico. Garanta o alinhamento perfeito entre o punção superior e a matriz inferior ao longo de todo o comprimento de trabalho. Qualquer desvio ou desalinhamento resultará em ângulos irregulares ou peças torcidas. O uso de ferramentas de alinhamento a laser ou blocos de alinhamento de precisão é uma prática padrão no dobramento de precisão moderno.

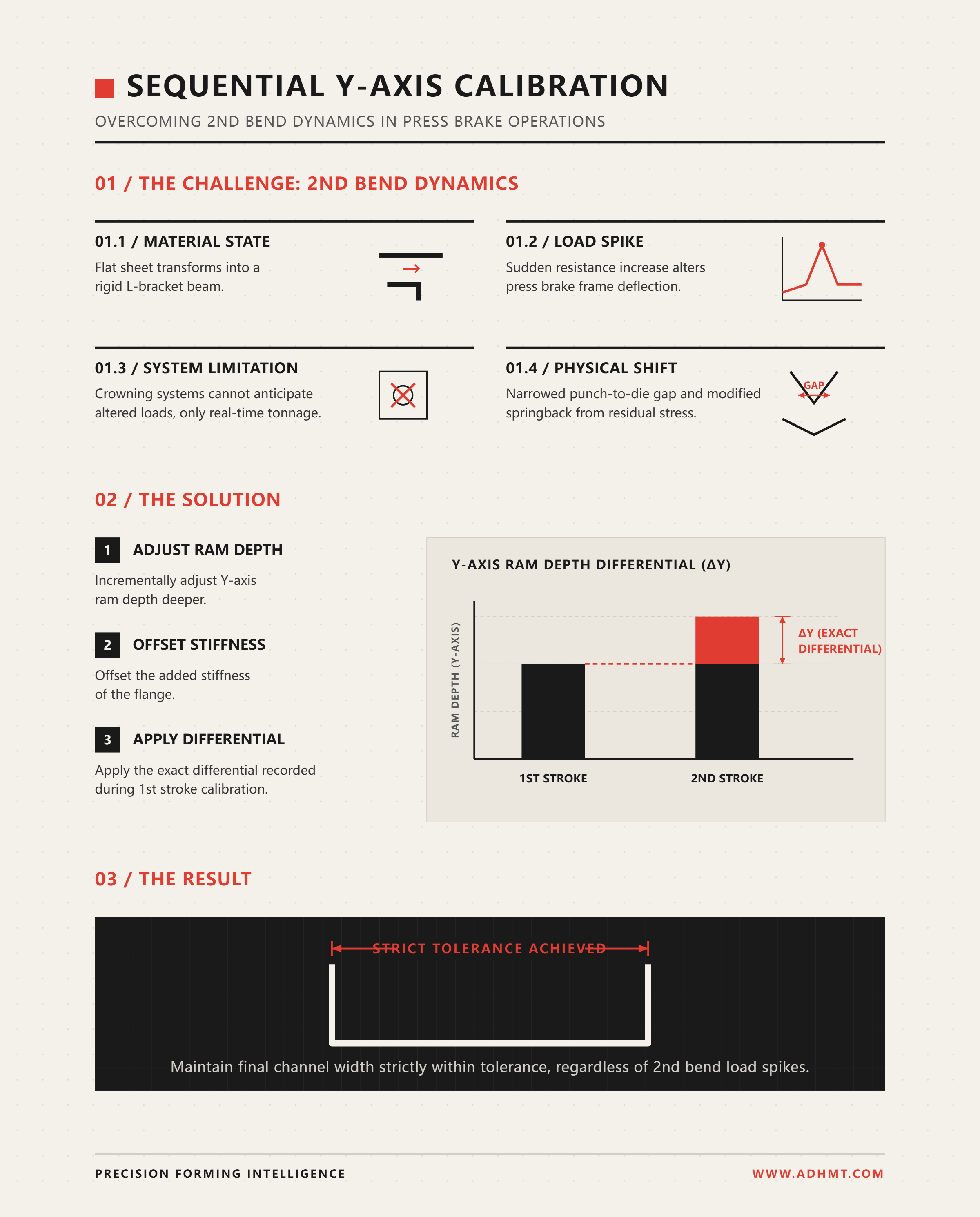

• Calibração Precisa do Batente Traseiro e Profundidade do Curso (Eixo Y): Os valores programados devem corresponder exatamente às posições físicas da máquina. Verifique o alinhamento usando calibradores de lâmina ou blocos de calibração para confirmar que a posição do batente traseiro corresponde à exibição do CNC. Igualmente importante é calibrar o ponto morto inferior do eixo Y, que governa diretamente o ângulo de dobra obtido.
• Realizar Inspeção do Primeiro Artigo (FAI): A primeira peça não é para produção — é para validação. Ela serve como um espelho que reflete a precisão de seus cálculos, programação e configuração.
  1. Dobra de Teste: Use exatamente o mesmo lote e espessura de material destinados à produção em massa.
  2. Medição: Empregue seus instrumentos mais precisos — transferidores digitais, calibradores de raio, medidores de altura ou até mesmo máquinas de medição por coordenadas (CMMs) e comparadores ópticos — para medir os ângulos do canal em U, raio interno, profundidade, largura e paralelismo dos braços.
  3. Comparação e Análise: Compare rigorosamente as medições com as especificações do projeto. Qualquer desvio revela a verdadeira natureza de Retorno Elástico. Por exemplo, se o seu alvo é 90° e você mede 91,5°, há uma recuperação elástica (springback) de 1,5°.
  4. Compensação e Iteração: Use os dados do FAI para ajustar a profundidade do eixo Y (aumentando a penetração para uma “superdobra” intencional) ou insira o desvio medido exato, permitindo que a função de compensação automática do sistema CNC corrija o ângulo. Repita até que todas as dimensões se estabilizem dentro do centro da faixa de tolerância. Somente então o programa validado deve ser liberado para produção em massa.

3.3 Fase Três: Execução Habilidosa – Técnica Operacional e Controle de Processo

Assim que a luz verde acende e a máquina entra em funcionamento, a habilidade e o foco do operador formam a salvaguarda final para garantir qualidade consistente durante toda a produção.

• Técnica de Posicionamento da Peça: Eliminando a Fonte de Erros Acumulativos
  Cada posicionamento deve ser preciso e repetível. Garanta que a peça esteja firmemente e devidamente apoiada contra o batente traseiro — sem inclinação, sem desvio. Em operações de múltiplas dobras, cada inversão e reposicionamento devem seguir o ponto de referência definido; até mesmo pequenas variações podem se amplificar ao longo do processo e resultar em peças fora de tolerância.
• Estratégias de Inversão e Reposicionamento em Dobras de Múltiplas Etapas:
  Para canais em U profundos, os operadores devem compreender claramente a sequência e a direção dos giros. Um erro comum é perder a borda de referência durante o manuseio. O trajeto de movimento deve ser planejado na fase de programação — guias de alinhamento a laser podem até projetar a posição da próxima dobra sobre a peça, aprimorando a coordenação entre humano e máquina.
• [Dica Profissional] Monitore Anomalias Durante a Operação:
  Um operador de alto nível não é apenas um executor, mas um guardião do processo. Aprenda a “ouvir” a máquina e observar mudanças sutis na peça. Ruídos incomuns podem indicar pressão excessiva ou problemas nas ferramentas; riscos ou marcas inesperadas podem sinalizar contaminação ou desgaste do filme protetor. A detecção e intervenção precoces evitam a geração de refugos custosos.

3.4 Fase Quatro: Controle de Qualidade Dinâmico – Correção e Ajuste em Tempo Real

O controle de qualidade tradicional intercepta produtos defeituosos na etapa final, enquanto o controle de qualidade dinâmico moderno elimina as causas‑raiz dos defeitos durante a própria produção. Isso representa um salto decisivo do simples 'fabricação' para uma verdadeira 'manufatura inteligente'.'

• Sistema de Medição de Ângulo: Dando “Olhos” ao Processo de Dobragem” — Esta é uma tecnologia revolucionária para controle de precisão na dobra em formato de U. Sistemas de laser ou sondas de contato instalados em ambos os lados do cilindro medem o ângulo de dobra em tempo real no final do curso de conformação.
  • Princípio de Operação: Antes que a pressão seja liberada, o sistema capta um ângulo instantâneo. Comparando-o com o ângulo desejado, o CNC calcula em tempo real a quantidade exata de compensação de retorno elástico necessária.
  • Compensação Automática: Se o ângulo medido for menor que o desejado, o cilindro aplica automaticamente uma segunda prensa, precisa, até que o ângulo compensado corresponda exatamente ao alvo. Esse controle em malha fechada supera de forma eficaz o retorno elástico inconsistente causado por variações na espessura ou dureza do material entre lotes.

• Monitoramento e Aplicação da Compensação de Deflexão (Crowning) — Para peças em formato U com mais de um metro de comprimento, as forças de dobra causam uma deflexão “em sorriso” quase imperceptível no cilindro (viga superior) e na mesa (base inferior). Assim, o centro do canal em U dobra-se mais aberto que as extremidades, gerando um erro “em formato de barco”.
  O sistema de compensação de deformação— seja por cunhas mecânicas ou cilindros hidráulicos — aplica uma força contrária ascendente sob a mesa para neutralizar essa deformação, garantindo um perfil U reto e uniforme em toda a dobra. O controle de qualidade dinâmico significa monitorar continuamente a pressão e ajustar a compensação com precisão em tempo real.

Essas quatro etapas — Preparação Precisa, Configuração Rigorosa, Execução Especializada e Controle de Qualidade Dinâmico — formam um ciclo de qualidade interligado e em espiral ascendente. Elas transformam a dobra em U de uma “arte” baseada em experiência em uma “ciência” orientada por dados e em constante aprimoramento. Dominar esse processo lhe dá a chave de ouro para uma fabricação de U‑formas eficiente e de alta precisão.

Ⅳ. Aprimoramento Avançado: Estratégias Especializadas do Solucionar Problemas à Prevenção de Defeitos

Se os capítulos anteriores construíram a estrutura sólida para a dobra em U de alta precisão, este capítulo lhe dá vida. Verdadeiros especialistas não se limitam a resolver problemas existentes — eles os preveem e desenham sistemas de produção autoajustáveis e em constante evolução. Isso exige uma mudança de mentalidade de simples “operador” para “arquiteto de processos” estratégico, transformando a reação a problemas em um modelo proativo e sistemático de prevenção. Com uma curiosidade de hacker, revele o potencial de eficiência em cada etapa da produção.

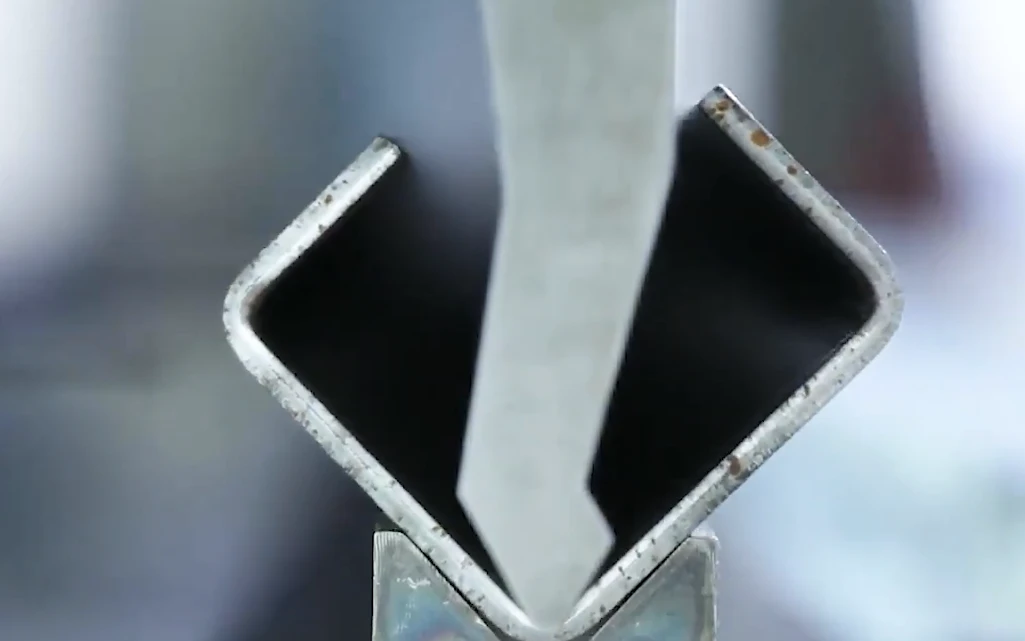

4.1 Manual de Diagnóstico e Prevenção de Defeitos: Uma Abordagem Sistemática para Problemas Comuns

Mais de 90 % dos defeitos em dobras em U podem ser rastreados a quatro fatores principais: propriedades do material, condição da matriz, precisão da máquina e parâmetros do processo. Especialistas nunca dependem de suposições — eles procedem como investigadores forenses, seguindo cadeias lógicas para diagnosticar problemas de forma metódica.

Problema 1: Ângulos e Dimensões Instáveis

Este é o inimigo número um da produção em lote, minando diretamente a consistência e a intercambiabilidade do produto.

• Análise da Causa Raiz:
  • Variações no Retorno Elástico do Material (Principal Vilão): Diferentes lotes de aço — ou até mesmo áreas dentro da mesma chapa — apresentam pequenas variações na resistência ao escoamento, dureza e espessura real. Essas flutuações resultam em retorno elástico imprevisível. O aço de alta resistência pode voltar de 10°–15°, enquanto o alumínio macio apenas de 1°–2°, tornando essa disparidade a causa fundamental da instabilidade de ângulo.
  • Deflexão da Máquina: As forças de dobra causam uma leve curvatura em forma de sorriso na viga superior e na mesa inferior da prensa. A pressão reduzida no centro gera ângulos maiores no meio e extremidades precisas — produzindo o característico “formato de barco”, especialmente evidente em canais U longos.
  • Desgaste da Ferramenta: O uso prolongado dos ombros em V da matriz inferior altera a geometria dos pontos de contato, mudando efetivamente a largura do V e afetando os resultados de retorno elástico e raio.

• Soluções de Especialista:
  • Construir um Banco de Dados Dinâmico de Retorno Elástico: Abandone a dependência de valores genéricos de compensação CNC. Realize dobras de teste sistemáticas com seus principais fornecedores e graus de material comuns, registrando a relação entre número do lote, espessura real da chapa, largura do V e ângulo de compensação. Este banco de dados continuamente atualizado e construído internamente torna-se seu ativo central de processo insubstituível.
  • Dominar e Quantificar a Compensação de Coroamento: Certifique-se de que o sistema de coroamento da sua máquina esteja devidamente ativado e calibrado. Entenda as relações entre pressão e compensação para sistemas hidráulicos e verifique regularmente a precisão de cunhas mecânicas. Inclua “verificar compensação de coroamento” no POP antes de dobrar peças longas.
  • Adotar Tecnologias Adaptativas: Invista em prensas dobradeiras equipadas com sistemas de medição de ângulo a laser ou por contato. Essas máquinas “com olhos” medem ângulos em tempo real e aplicam compensação de re‑prensagem instantânea, imunizando efetivamente a produção contra flutuações de retorno elástico relacionadas ao material — a arma definitiva para fabricação de alta precisão sem operador.

Problema 2: Fissuras no Raio Externo da Dobra

Este é o “grito de angústia” do material quando é levado além do seu limite de ductilidade — e um defeito que deve ser eliminado na origem.

• Análise da Causa Raiz:
  • Raio de Dobra Excessivamente Pequeno (Lei Física): Todo metal possui um raio mínimo interno de dobra, normalmente um múltiplo de sua espessura. Se o raio da ponta do punção estiver muito abaixo desse limite, as fibras externas excedem sua capacidade de alongamento, inevitavelmente causando fraturas.
  • Dobragem Paralela ao Sentido de Laminação: Durante a laminação, a chapa metálica desenvolve padrões de grão direcionais, com ductilidade mínima ao longo do grão. Dobrar paralelamente a essa textura é como rachar madeira ao longo das fibras—aumentando substancialmente o risco de trincas.
• Soluções de Especialista:
  • Trate o “Raio Mínimo de Dobra” como um Mandamento de Projeto: A primeira etapa da revisão do processo é dividir o raio interno no desenho pela espessura da chapa para verificar se essa razão está dentro da faixa segura do material. Por exemplo, em aço inoxidável padrão, não deve ser menor que 2. Se os valores de projeto forem inseguros, comunique as correções antes de iniciar a produção.
  • Otimize o Encaixe e Respeite o Sentido do Grão do Material: Durante o planejamento de punçonamento ou do layout de corte a laser, planeje as linhas de dobra para permanecerem perpendiculares (ou ao menos inclinadas) à direção de laminação. Se as restrições estruturais exigirem dobras paralelas, escolha uma matriz com raio significativamente maior que o limite mínimo seguro.
  • Intervenção no Processo: Para materiais particularmente frágeis ou operações em baixa temperatura, considere o recozimento localizado ao longo das linhas de dobra ou o pré-aquecimento da peça para restaurar a ductilidade antes da conformação.

Problemas 3–4: Deformação das Laterais do Canal em U, Não Paralelismo e Riscos na Superfície

Esses defeitos revelam o nível de controle exercido sobre o fluxo do material durante a conformação—a linha divisória entre uma peça apenas aceitável e uma verdadeira obra-prima.

• Análise da Causa Raiz:
  • Alívio de Tensões Irregular e Falta de Suporte: Em uma única dobra profunda em U, as laterais sofrem forças complexas de compressão e tração. Após a liberação, as tensões residuais fazem as paredes se projetarem para fora. Uma matriz em V padrão oferece suporte lateral insuficiente, agravando ainda mais esse efeito.
• Atrito Deslizante: Durante o processo de dobra, a chapa desliza ao longo do ombro da matriz inferior. Qualquer imperfeição na superfície da ferramenta ou partículas metálicas soltas agem como lixa, deixando riscos fatais na peça.
• Soluções de Nível Avançado:
• Controle de Tensões por Dobragem em Múltiplas Etapas: Divida uma única dobra profunda em U em duas ou mais fases. Por exemplo, comece com uma matriz em V grande para pré-dobrar ambos os lados em ângulos obtusos de 135° para liberar as tensões iniciais, depois use a matriz U-alvo para a modelagem final. Esse método de “dividir e conquistar” melhora drasticamente o paralelismo das paredes laterais.
• Atualize para Ferramentas Dedicadas sem Marcas: Esta é a solução definitiva para problemas de riscos na superfície.
• Pads/Inserções de Poliuretano: Coloque almofadas de poliuretano de alta dureza dentro do canal da matriz inferior. Sob pressão, elas envolvem suavemente a peça de trabalho, obtendo um resultado de dobra realmente sem marcas.
• Matrizes de rolo: Substitua os ombros fixos da matriz por rolamentos que possam girar. Isso converte o atrito deslizante em atrito de rolamento, eliminando completamente os riscos e reduzindo a tonelagem de dobra necessária em até 30%.
• Estabeleça um Hábito de “Superfície Limpa”: Antes de cada turno ou troca de peça, limpe minuciosamente a superfície da matriz e a bancada com ar comprimido e pano sem fiapos. Essa rotina simples evita mais de 80% de riscos de superfície inexplicáveis.

Guia Rápido de Solução de Problemas para Operador

4.2 Truques de Otimização de Eficiência: Reduzir Ciclos, Aumentar Produção

Uma vez que a qualidade esteja firmemente estabelecida, a eficiência pode disparar. As estratégias a seguir foram projetadas para eliminar de forma implacável o tempo que não agrega valor, transformando sua prensa dobradeira em um verdadeiro motor de geração de valor.

1. Aplicação do Método SMED de Troca Rápida de Ferramenta nas Operações de Dobra

A filosofia central do SMED (Single-Minute Exchange of Die) é simples: qualquer tempo de inatividade é desperdício. Na dobra, isso significa reduzir o tempo de troca de ferramentas de frustrantes 30 minutos para impressionantes 5 minutos ou menos.

Caminho de Implementação:

• Separar Tarefas Internas e Externas: Divida o fluxo de trabalho de troca de matrizes. Tarefas externas (que podem ser realizadas enquanto as máquinas estão em funcionamento, como localizar o próximo conjunto de matrizes, pré-carregar programas ou preparar ferramentas) e tarefas internas (que exigem que a máquina pare, como desmontar matrizes). O objetivo: converter 90% das atividades em tarefas externas.
• Invista em Sistemas de Fixação Rápida: Elimine parafusos manuais lentos. Atualize para sistemas hidráulicos ou pneumáticos de fixação superior de matrizes para travamento/destravamento com um toque. Este é o investimento SMED de impacto mais imediato.
• Padronize e Segmente as Matrizes: Adote alturas uniformes de matrizes e ferramentas segmentadas retificadas com precisão. Assim, a troca de configurações é tão simples quanto montar blocos de construção — sem necessidade de retrabalhar ou recentralizar.

2. Programação e Simulação Offline: Vencendo a Batalha do Chão de Fábrica a Partir do Escritório

Liberar o trabalho de programação do barulhento chão de fábrica marca um salto revolucionário na eficiência da fabricação de chapas metálicas.

• Transformação do Fluxo de Trabalho:

1. Dobra Virtual: Engenheiros importam diretamente o modelo 3D da peça para computadores no escritório.
2. Planejamento Inteligente: O software de programação offline (como BYSTRONIC BySoft Cell ou TRUMPF TruTops Bend) calcula automaticamente a sequência de dobra ideal, seleciona as matrizes adequadas e configura as posições do batente traseiro em segundos.
3. Pré-visualização de Colisões: O software executa simulações dinâmicas 3D completas para identificar e evitar possíveis colisões — peça atingindo a máquina, a matriz ou o batente traseiro. O programa verificado enviado ao chão de fábrica é 100% seguro e executável.

• Vantagens Principais:
• Maximizar o Tempo de Atividade da Máquina: Mantenha a prensa dobradeira focada exclusivamente na dobra. Chega de horas de máquina desperdiçadas com programação, testes ou ajustes.
• Alcançar Produção “Peça-Certa-Na-Primeira”: Por meio de simulação virtual, elimine sucata e atrasos causados por programas defeituosos.
• Reduzir Barreiras de Habilidade: Com o planejamento de processos complexos realizado pelo software, os operadores simplesmente seguem as instruções na tela, instalam as matrizes especificadas e escaneiam códigos de barras para executar os programas—prontos para lidar rapidamente até com peças complexas.

3. Otimização do Agendamento de Lotes: Use Algoritmos para Minimizar Ajustes

Planeje com inteligência, não com força bruta. O sequenciamento inteligente reduz a necessidade de ajustes frequentes na máquina.

• Lógica de Otimização:
• Agrupar por Famílias de Matrizes: Agrupe todos os pedidos que utilizam combinações idênticas de matrizes superior/inferior—independentemente da origem do projeto—para uma produção contínua.
• Sequenciar por Propriedades do Material: Processe chapas de material e espessura idênticos juntas para evitar recalibração constante de pressão, velocidade e compensação de retorno elástico.
• Abordagem de Implementação: Utilize um MES (Sistema de Execução de Manufatura) para agendar inteligentemente as ordens de trabalho com base em atributos como ID da matriz, tipo de material e espessura, gerando uma fila de produção amigável ao equipamento que garante eficiência global.

Ⅴ. Aplicações na Indústria

5.1 Dobras em U em Diversas Indústrias

Indústria automobilística

Na fabricação de automóveis, a dobra em U é amplamente utilizada na produção de dutos do sistema de escapamento, componentes de suspensão e peças estruturais da carroceria. Há rigor na escolha do material, na precisão do processo de dobra e na durabilidade dos produtos, pois esses componentes geralmente precisam suportar alta temperatura, alta pressão e vibração.

Indústria aeroespacial

A indústria aeroespacial possui requisitos extremamente altos para leveza e alta resistência. O processo de dobra em U é geralmente utilizado em sistemas de entrega de combustível de aeronaves, estruturas de quadro da fuselagem e outros layouts de tubulação interna, garantindo que cada peça atenda a padrões rigorosos e alcance metas de redução de peso.

Indústria de arquitetura

Na indústria da construção, aço ou tubos em formato de U são amplamente utilizados em suportes estruturais, sistemas de exaustão, tubulação de HVAC, etc. Especialmente na arquitetura de estruturas de aço, vigas pré-curvadas em formato de U podem melhorar a eficiência do trabalho e a estabilidade da estrutura, sendo convenientes para montagem no local.

5.2 Tendências Futuras no Dobramento em U com Prensa Dobradeira

Tecnologias e métodos emergentes

A tecnologia CNC e os níveis de automação estão constantemente melhorando, permitindo que a prensa dobradeira realize tarefas mais complexas de dobra em U e reduza o erro causado pela intervenção manual.

A tecnologia de máquinas e o sistema de produção inteligente são introduzidos para tornar a dobra em U mais eficiente, flexível e adaptada às necessidades de produção em pequena escala, com variedade de tipos e produção personalizada.

O desenvolvimento da ciência dos materiais, como o surgimento de novos materiais compósitos, desafiará o processo da prensa dobradeira e também oferecerá à tecnologia de dobra em U a possibilidade de aplicações inovadoras.

Expectativas da indústria de fabricação de metais

A tecnologia futura de prensa dobradeira avançará para alta precisão, maior velocidade e grande flexibilidade para lidar com designs de peças mais complexos. Explorar os avanços na maquinaria moderna é um ótimo próximo passo; veja nossa gama de alto desempenho prensa dobradeira modelos.

O conceito de proteção ambiental verde está profundamente enraizado no coração das pessoas. Equipamentos e tecnologias com baixo consumo e alta produção serão a tendência principal, incluindo a aplicação de sistemas hidráulicos de economia de energia, reciclagem de calor residual e outras medidas na prensa dobradeira.

A tecnologia digital e de rede será ainda mais integrada ao processo de conformação de metais. O processo de produção será aprimorado pela Internet das Coisas e pela Análise de Big Data, melhorando assim a eficiência e a qualidade geral da produção.

VI. Conclusão

Nossa passagem aborda profundamente vários aspectos da dobra em U com prensa dobradeira, abrangendo desde detalhes técnicos, orientações práticas e aplicação industrial até tendências futuras. Para aprofundar nas especificações técnicas e ver essas tecnologias em ação, convidamos você a baixar nosso catálogo. Aqui, incentivamos todos os leitores a praticar e otimizar a técnica de dobra em U para obter produtos de maior qualidade. Se você tiver alguma dúvida ou precisar de aconselhamento especializado para selecionar o equipamento certo para suas necessidades, não hesite em entrar em contato conosco.

VII. Perguntas Frequentes

1. Qual tipo de prensa dobradeira é mais adequada para dobra em U?

O tipo mais adequado de prensa dobradeira para dobra em U é a prensa hidráulica. As prensas hidráulicas oferecem precisão, estabilidade e ajustabilidade superiores, essenciais para alcançar dobras em U precisas e consistentes.

Essas máquinas podem lidar com uma ampla gama de espessuras de material e requisitos de dobra, tornando-as ideais tanto para tarefas de dobra em U de alta precisão quanto para produção em massa. Sua capacidade de fornecer pressão estável garante resultados confiáveis, especialmente ao lidar com operações complexas ou repetidas de dobra em U.

Além disso, prensas hidráulicas, particularmente aquelas com integração CNC, são bem adequadas para indústrias que exigem alta precisão na dobra em U.

2. Quais fatores devem ser considerados ao selecionar ferramentas para uma prensa dobradeira?

Escolher a ferramenta certa envolve avaliar o tipo de material, espessura e raio de dobra necessário. A compatibilidade com a capacidade da prensa dobradeira e a necessidade de formas de dobra específicas também desempenham um papel. A qualidade do material da ferramenta afeta o desempenho e a durabilidade.

3. Como aumentar a precisão das dobras ao usar uma prensa dobradeira?

A precisão pode ser aprimorada garantindo o alinhamento e a calibração adequados da prensa dobradeira. O uso de ferramentas de alta qualidade e o controle da velocidade e força de dobra contribuem para resultados precisos. A implementação de sistemas de medição pode refinar ainda mais a precisão da dobra.

4. Quais precauções de segurança são necessárias ao operar uma prensa dobradeira?

Os operadores devem usar equipamentos de proteção e ser treinados na operação da máquina. Garantir comunicação clara e estabelecer zonas de segurança ao redor da máquina são essenciais. A proteção da máquina e funções de parada de emergência devem estar presentes para evitar acidentes.
