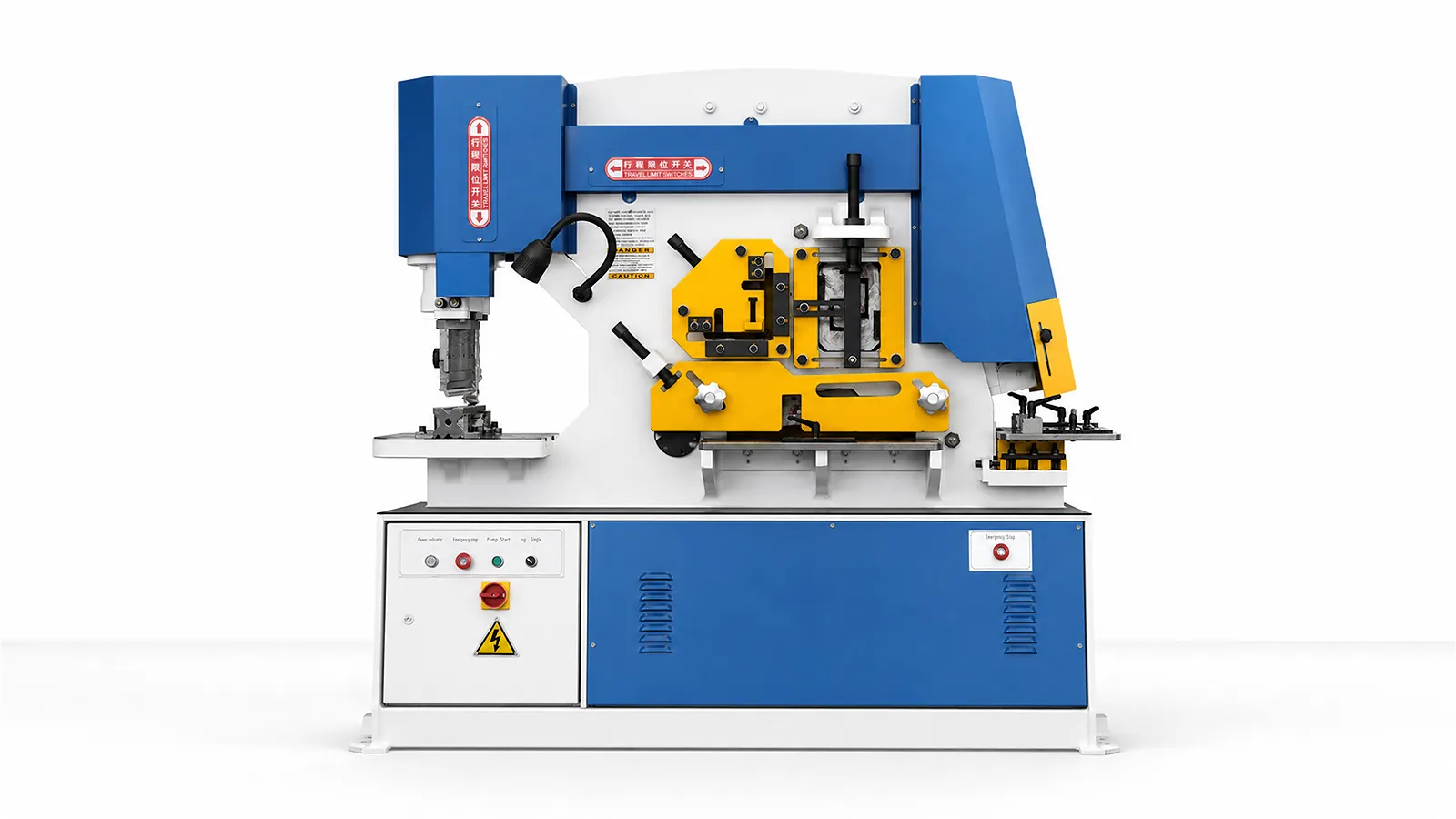

Configure a puncionadeira hidráulica Q35Y de acordo com suas necessidades de puncionamento, corte de chapas e perfis, entalhe, ferramental e manuseio na oficina.

Solicite um Orçamento Ver Especificações

Especificações técnicas

Especificações Técnicas

Use a linha exata do modelo Q35Y para cada operação; o ferramental, o material e as condições de aceitação são confirmados na proposta.

Modelo	Q35Y-50	Q35Y-60	Q35Y-90	Q35Y-120	Q35Y-160	Q35Y-200	Q35Y-250
Pressão (T)	50	60	90	120	160	200	250
Espessura máxima de corte (mm)	12	16	20	25	30	40	50
Resistência do material (N/mm²)	≤450	≤450	≤450	≤450	≤450	≤450	≤450
Ângulo de corte (°)	7°	7°	8°	8°	8°	8°	8°
Tamanho máximo de corte por curso (Espessura x Largura) (mm)	300×12	16×250 8×400	20×330 10×480	25×330 16×600	30×335 20×600	35×400 25×700	40×400 30×750
Curso do êmbolo (mm)	35	80	80	80	80	80	80
Golpes por Minuto	10-18	9-25	12-28	12-28	12-28	10	10
Profundidade da Garganta (mm)	115	300	355	400	600	600	600
Espessura máxima de puncionamento (mm)	12	16	20	25	28	35	40
Diâmetro máximo de puncionamento (mm)	25	25	30	35	28	40	40
Motor Principal (KW)	4	5.5	7.5	11	11/15	15/18.5	18.5/22
Dimensões totais (C × L × A) (mm)	950×550×1800	1640×730×1770	1860×800×1900	2355×960×2090	2680×1040×2300	2970×1240×2350	3000×1440×2450

Entradas da aplicação

Combine as estações da Q35Y com o seu trabalho

Uma puncionadeira é selecionada com base nas operações, perfis, folgas de ferramental e caminho de manuseio — não apenas pela força.

Material e perfil

Forneça o grau, a espessura da chapa, as seções de cantoneira/perfil U/barra/redondo e a condição da superfície.

Operações e ferramental

Identifique as tarefas de puncionamento, corte de chapa ou perfil, corte de cantoneira e entalhe com a geometria do furo e as folgas da ferramenta.

Lote e manuseio

Compartilhe comprimentos/pesos das peças, mistura de lotes, método de alimentação/suporte, sequência de estações e fluxo de trabalho do operador.

Local e aceitação

Confirme a energia de destino, acesso, proteção e as medidas das peças representativas para cada operação necessária.

Máquina em operação

Veja a Puncionadeira Hidráulica em operação

Assista à sequência operacional da Q35Y e, em seguida, compare cada estação, ferramental e tarefa de manuseio de material com suas peças.

Assistir no YouTube (abre em uma nova guia)

Sistemas de produtos

Dentro das estações de trabalho da Q35Y

Escolha uma puncionadeira pelas operações que você precisa realizar. Puncionamento, corte de cantoneira, corte de barra, entalhe e corte de chapa têm, cada um, seus próprios limites de ferramental, folga e capacidade.

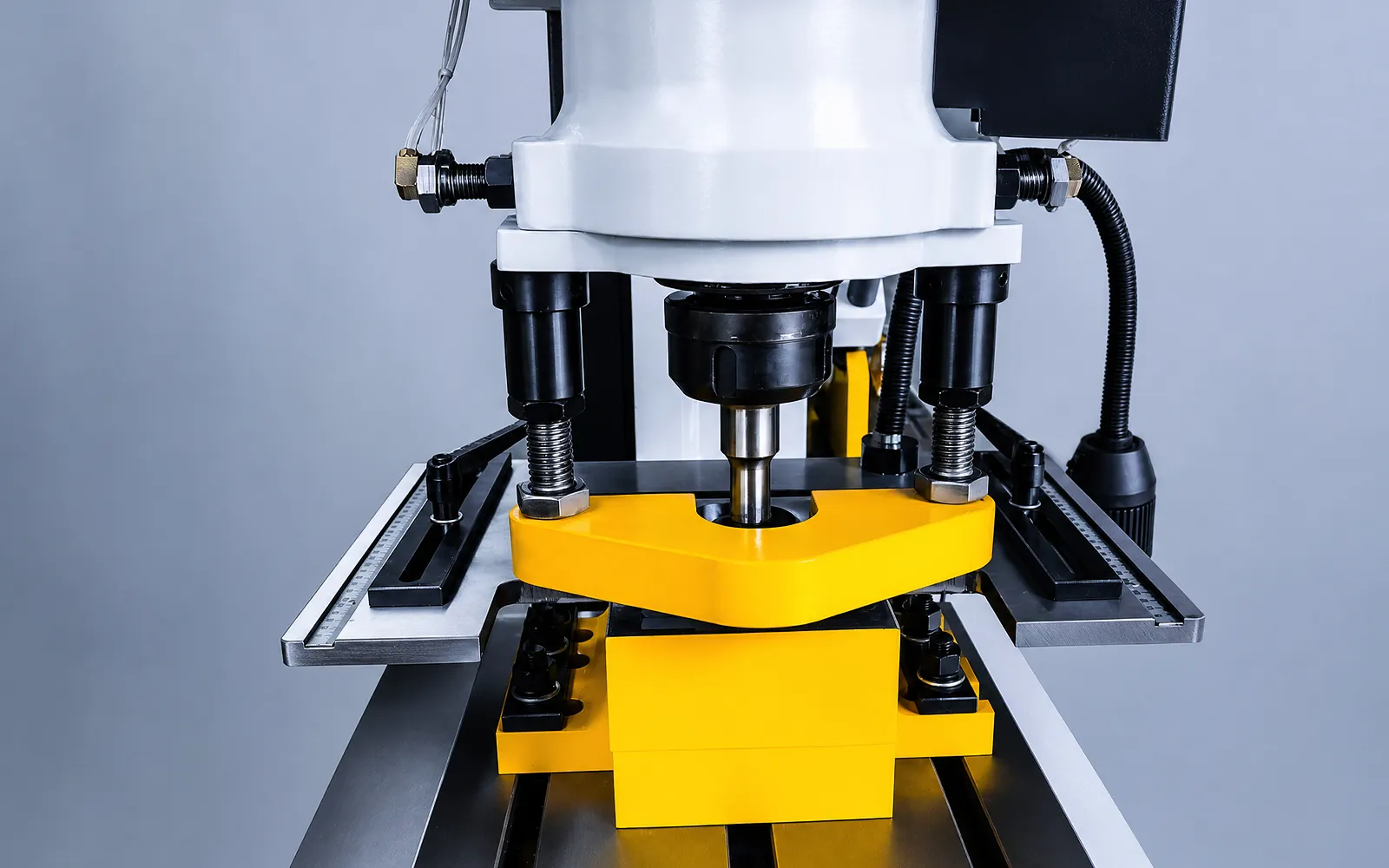

Estação de puncionamento

Crie furos com ferramental correspondente

A estação de puncionamento usa um punção e uma matriz correspondentes para fazer o furo necessário. O formato da ferramenta, a profundidade da garganta e o acesso determinam quais peças podem ser posicionadas.

Verifique o tamanho do furo, a espessura do material e a capacidade da estação em conjunto. Especifique o conjunto de punção e matriz necessário para o modelo Q35Y escolhido.

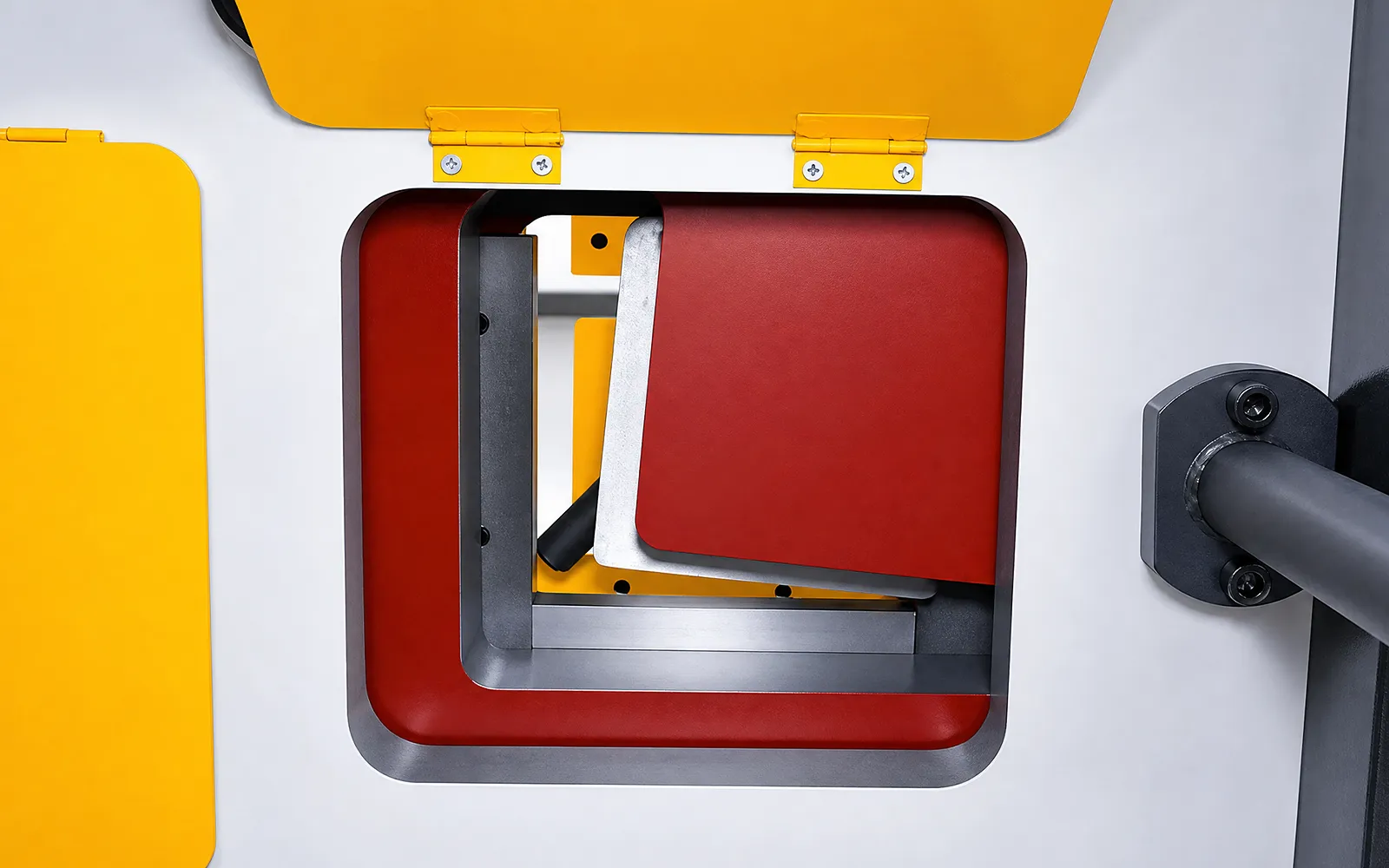

Estação de corte angular

Preparar seções angulares

A estação de corte angular corta o material angular com seu arranjo de lâminas designado. O acesso à peça de trabalho e o conjunto de lâminas determinam como a seção se posiciona no corte.

Use o modelo selecionado para a capacidade da seção. Avalie a face de corte necessária e o resultado dimensional no material pretendido.

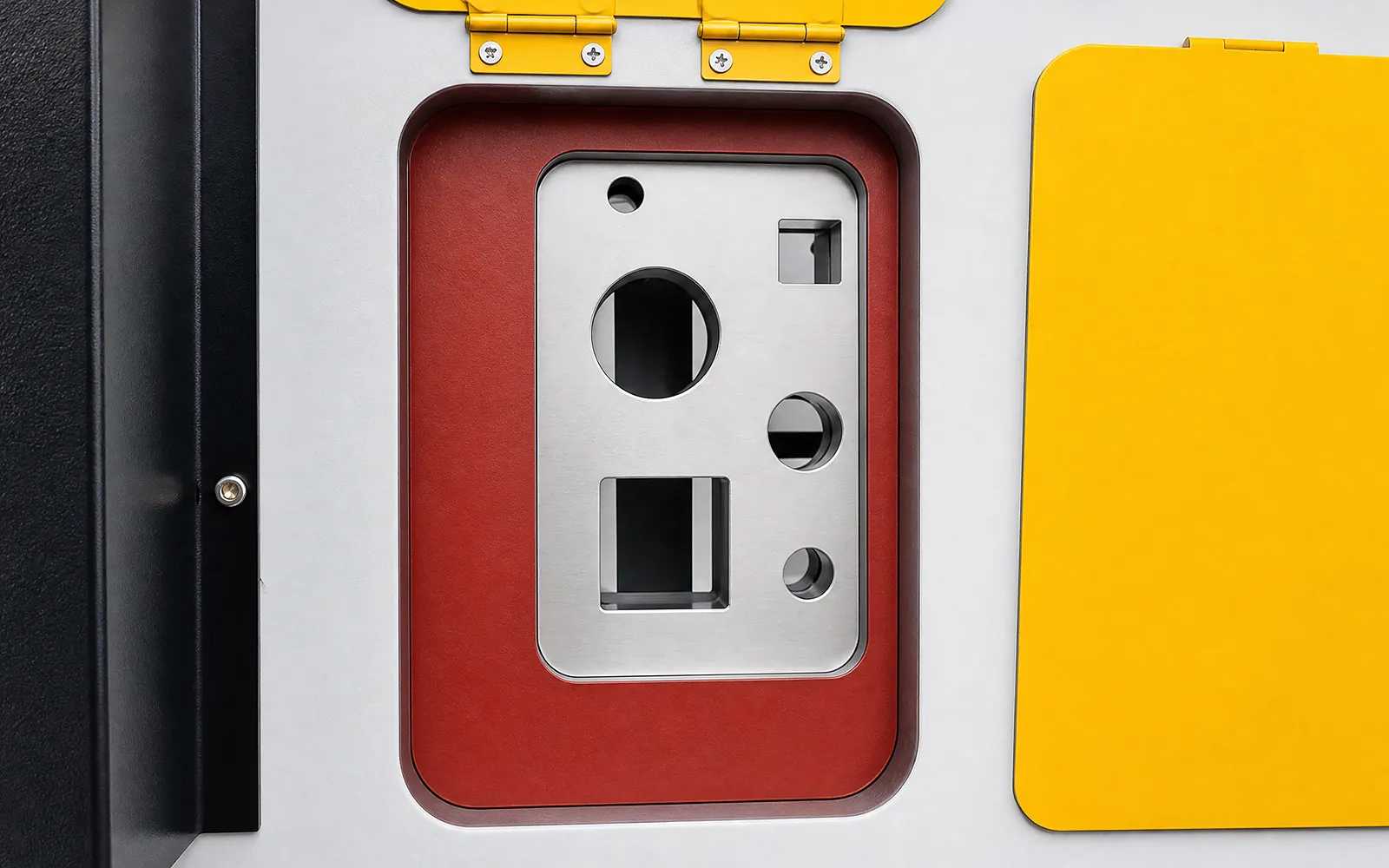

Corte de barras e perfis

Combine a lâmina com a seção

O corte de barras e perfis utiliza o ferramental apropriado para o formato do material. Seções redondas, quadradas e outras suportadas devem ser verificadas em relação às suas próprias entradas de capacidade.

Confirme o conjunto de lâminas, as dimensões da seção e o material. Uma capacidade declarada para um formato não deve ser aplicada a outro.

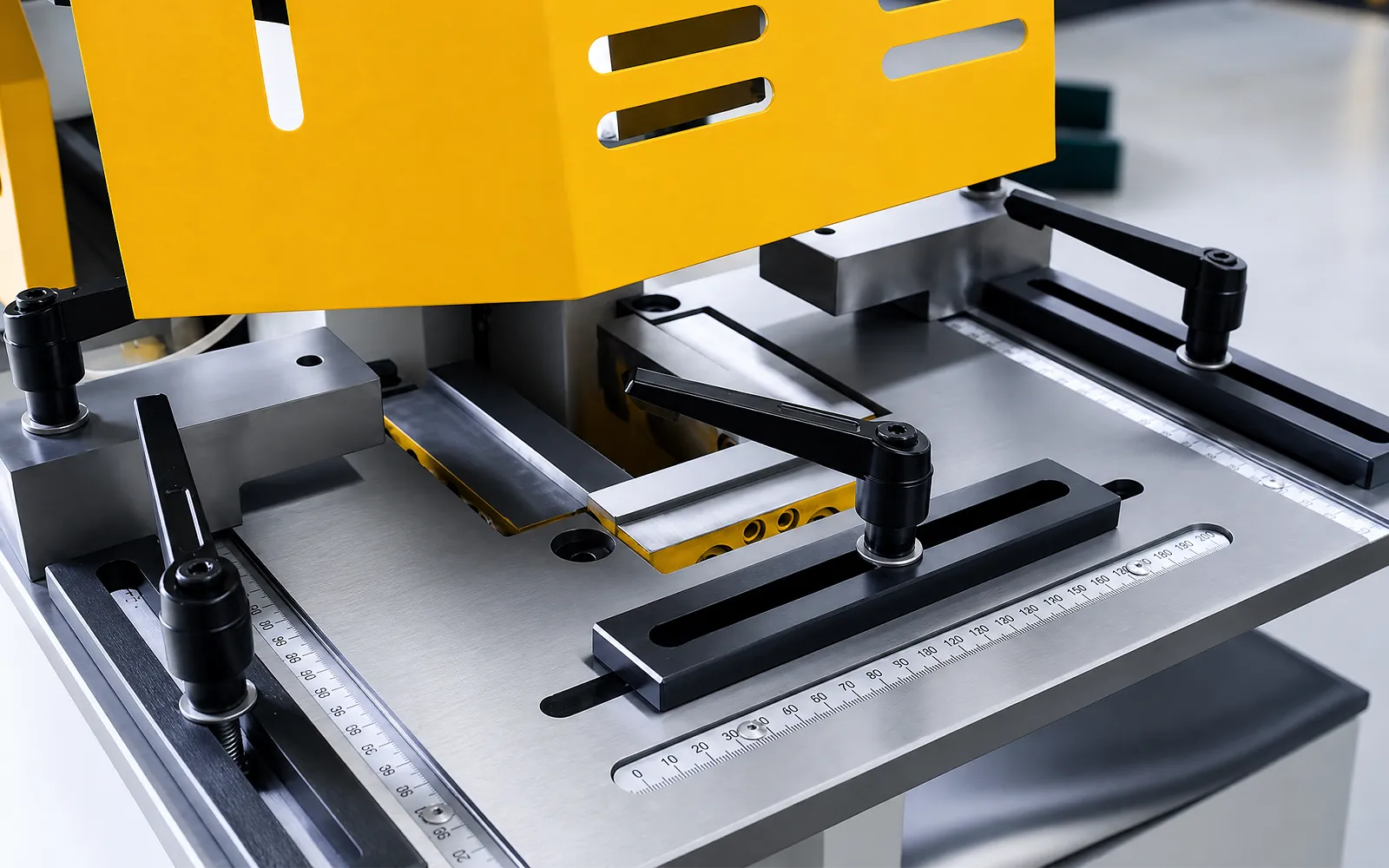

Estação de entalhe

Faça o canto ou rebaixo necessário

A estação de entalhe remove material com um conjunto de ferramentas dedicado. O formato do entalhe e o acesso disponível determinam se a peça de trabalho pode ser posicionada corretamente.

Compare a geometria necessária, a espessura do material e o requisito de corte acabado com a estação e o ferramental selecionados.

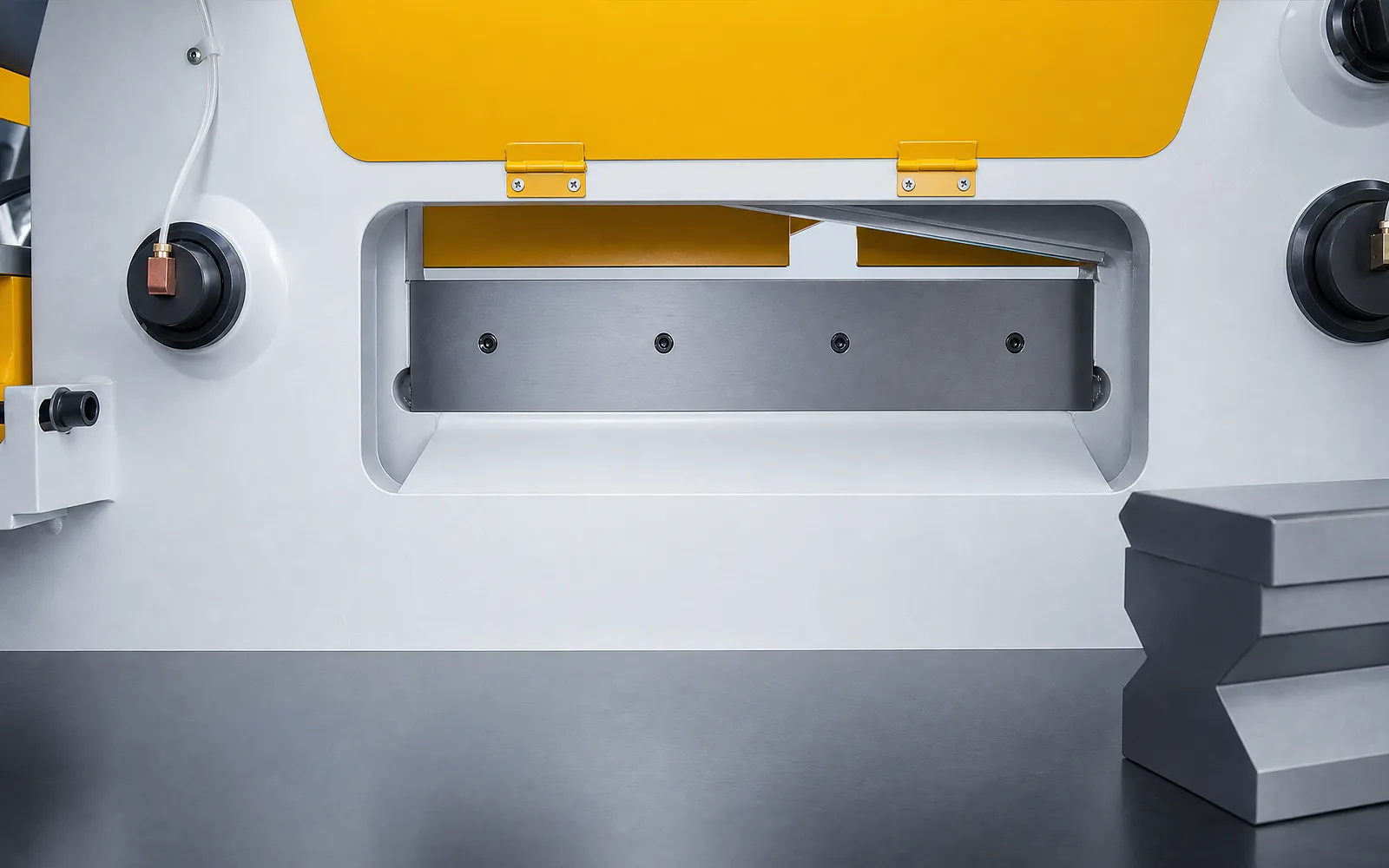

Estação de cisalhamento de chapas

Corte a chapa dentro do envelope da estação

A estação de cisalhamento separa a chapa entre suas lâminas. A espessura, a largura de corte, a folga da lâmina e o suporte afetam a tarefa utilizável.

Leia a capacidade específica da estação para o material pretendido. Verifique como a chapa e a sobra serão suportadas e removidas.

Sistemas hidráulicos e manuseio de material

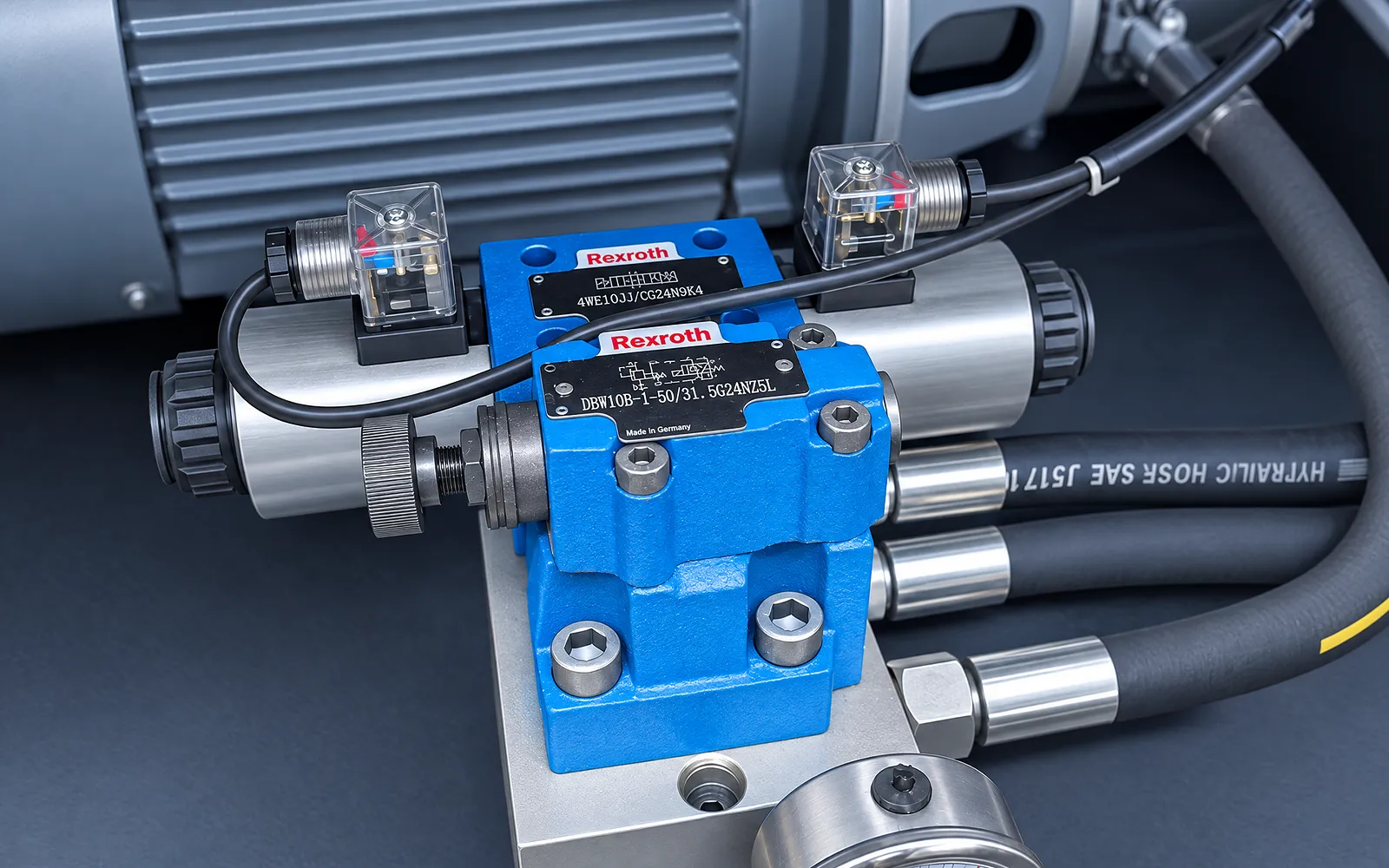

Hidráulica

Forneça força para a estação de trabalho

O circuito hidráulico fornece força para a estação de puncionamento, corte ou entalhe selecionada.

Revise o modelo selecionado e seus requisitos operacionais específicos da estação.

Máquina combinada Q35Y mostrando acesso às suas múltiplas estações de trabalho

Manuseio de estoque

Planeje o acesso para cada formato de estoque

Barras longas, cantoneiras e chapas precisam de rotas práticas de alimentação, suporte e retalhos.

Verifique as dimensões do estoque em relação às folgas da estação, controles operacionais e proteções. Identifique o equipamento de manuseio necessário.

Teste específico da estação

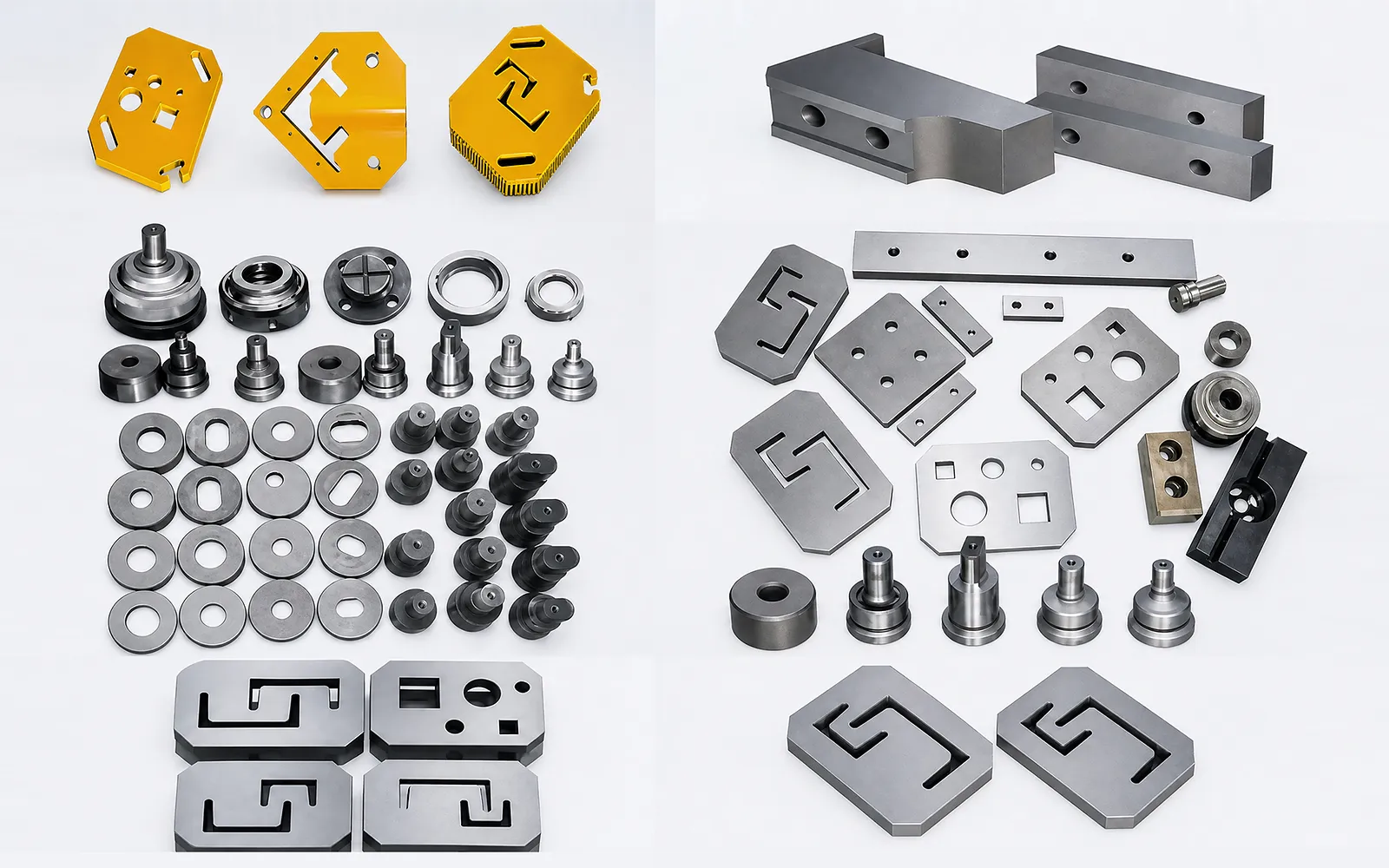

Punções, matrizes e ferramentas de corte para máquina combinada em vários perfis

Teste as operações que você utilizará

Um teste útil abrange as tarefas reais de puncionamento, corte ou entalhe em sua carga de trabalho. Inspecione as posições dos furos, dimensões de corte e acabamento, conforme aplicável.

Use as ferramentas, o material e o desenho acordados. Avalie cada operação em relação ao seu próprio limite de estação Q35Y e critérios de inspeção.

Limite de configuração

Opções de ferramentas e configuração da Q35Y

Use a linha exata do modelo Q35Y para a operação necessária, então defina as ferramentas, o manuseio e a aceitação no escopo do projeto.

Dados do modelo publicados

Compare os modelos Q35Y-50 a Q35Y-250 pela capacidade de cada estação necessária.

Pacote de estação solicitado

Ferramentas de puncionamento, cisalhamento, cantoneira/entalhe, detalhes hidráulicos/de controle e proteções seguem o modelo e a cotação selecionados.

Validação da operação

Execute o material e as operações acordados, então registre as dimensões, a qualidade da borda/corte, a sequência e as verificações de transferência.

Antes da inicialização

Instalação e comissionamento

Prepare os utilitários, o içamento e a área de instalação, depois coordene a inicialização e a entrega.

Revise o suporte à instalação

Antes da produção

Treinamento de operador e programação

Desenvolva as habilidades de operador, programação e manutenção necessárias para a sua máquina entregue.

Explore o treinamento

Em operação

Manutenção e solução de problemas

Obtenha suporte com o modelo da máquina, número de série e uma descrição clara do problema.

Solicite suporte técnico

Peças de reposição planejadas

As peças de reposição certas

Identifique sua máquina e componente para que nossa equipe possa verificar a compatibilidade e a disponibilidade.

Solicitar serviço ou peças

Autoatendimento

Vídeos de operação e manutenção

Encontre orientações em vídeo para operar e manter sua máquina ADH. Verifique a relevância para seu modelo e configuração.

Navegar pelos vídeos de suporte

Escopo do contrato

Escopo de serviço e garantia

Sua cotação ou contrato define os serviços incluídos, garantia, exclusões e responsabilidades.

Revisar escopo de serviço

Consulta de projeto

Discuta seu projeto

Diga-nos o que você deseja fabricar ou melhorar. Detalhes técnicos e desenhos podem ser enviados posteriormente.

Material, espessura e tamanho da peça
Desenhos e volume de produção
Localização e cronograma do projeto
