Ⅰ. Módulo de Conhecimento Central: Deconstruindo a Lógica por Trás do “Origami Industrial”

Se pensarmos na fabricação de chapas metálicas como uma forma de arte industrial moderna, então a conformação em prensa dobradeira é, sem dúvida, o seu mais sofisticado “origami industrial”. Não se trata apenas de mudar a forma do metal; trata-se de reengenheirar suas propriedades físicas. Para realmente dominar essa tecnologia, devemos ir além da ideia superficial de “apenas dobrar uma chapa” e mergulhar na mecânica e na ciência dos materiais que regem o processo. Para os leitores que desejam conectar esses princípios com equipamentos reais de chão de fábrica, estudar como um(a) Prensa Dobradeira CNC Eletro-Hidráulica integra controle de força, compensação (crowning) e automação é um excelente próximo passo.

1.1 Definição e Essência: Cruzando a Fronteira Entre Elasticidade e Plasticidade

Do ponto de vista da física, a conformação em prensa dobradeira é um processo que utiliza força mecânica para induzir deformação plástica controlada em chapas metálicas. Em essência, é uma disputa mecânica sutil e altamente controlada que ocorre dentro do próprio material.

À medida que o punção se move para baixo, a chapa metálica experimenta intensas mudanças de tensões internas. Esse processo deve ser controlado com precisão entre dois limites físicos críticos:

1. Ultrapassar o Limite de Escoamento: A força aplicada deve superar o limite elástico do material, forçando a rede cristalina do metal a deslizar de modo que entre na zona de deformação plástica. Se a pressão for insuficiente, o material se comporta como uma mola — deformando-se elasticamente e retornando à sua forma original assim que a força externa é removida.
2. Evitar Ultrapassar a Resistência à Tração: A deformação deve permanecer estritamente dentro da faixa que evita a fratura. Uma vez que a resistência à tração do material é excedida, microfissuras começam a se formar e podem rapidamente evoluir para uma falha completa.

Um dos fenômenos mais fascinantes e, ao mesmo tempo, problemáticos nesse processo é o deslocamento do eixo neutro. Quando a chapa é dobrada, a superfície interna é submetida a fortes tensões de compressão, enquanto a superfície externa sofre intensas tensões de tração. Apenas uma fina camada interna — chamada de eixo neutro — não é nem alongada nem comprimida. À medida que o ângulo de dobra aumenta, esse eixo neutro se desloca, de forma contraintuitiva, do centro geométrico em direção ao raio interno da dobra. Essa mudança no comportamento do material é a razão fundamental pela qual os cálculos de desenvolvimento plano (fator K) frequentemente divergem dos valores teóricos.

Além disso, retorno elástico é o companheiro constante da dobra. Quando a força externa é removida, a tensão elástica residual dentro do material tenta se aliviar, abrindo parcialmente o ângulo da dobra. A prática avançada de dobra é essencialmente um jogo de prever e compensar com precisão esse retorno elástico, algo que os modernos sistemas de Prensa Dobradeira CNC Eletro-Hidráulica lidam cada vez mais com sensores integrados e controle inteligente.

1.2 Valor Industrial: Por Que É o “Coração” da Fabricação Moderna de Chapas Metálicas?

Uma vez que o corte a laser resolve o problema do “perfil”, é a prensa dobradeira que resolve “dimensão” e “rigidez”. A dobra é a etapa-chave que transforma uma chapa plana 2D em um componente estrutural 3D, e é frequentemente descrita como o “coração” da fabricação de chapas metálicas. Seu valor central se reflete em três dimensões:

• Do Plano ao 3D: Um Salto Dimensional: Seja em um gabinete eletrônico de precisão ou em uma grande fachada arquitetônica, a dobra confere forma espacial ao material plano. Não se trata apenas de moldar, mas também de habilitar a função.
• Multiplicação Geométrica da Rigidez Estrutural: Ao adicionar nervuras ou alterar a forma da seção transversal (por exemplo, transformar uma placa plana em um perfil em U ou seção de canal), o momento de inércia do material aumenta drasticamente. Isso nos permite alcançar alta resistência estrutural usando materiais mais finos e leves — perfeitamente alinhado com a tendência moderna de fabricação voltada para o design leve.
• Uma Revolução na Eficiência da Fabricação: A tecnologia de dobra reduz significativamente a necessidade de soldagem e montagem mecânica. Uma caixa que antes exigia várias chapas soldadas pode agora ser produzida em uma única peça usando técnicas de “entalhe e dobra”. Isso não apenas aumenta a produtividade, mas também elimina a deformação térmica induzida pela solda e os defeitos visíveis de soldagem.

1.3 O Modelo dos Três Elementos-Chave

Alcançar uma dobra perfeita não pode depender apenas da experiência; requer uma estrutura mental sistemática. Cada dobra bem-sucedida é o resultado de um equilíbrio dinâmico entre três fatores principais — o que podemos chamar de “triângulo dourado” da dobra:

1. A Máquina: A fonte de força e precisão. As modernas prensas dobradeiras não são mais simples cilindros hidráulicos. Elas integram escalas lineares de precisão, compensação hidráulica dinâmica e, em alguns casos, acionamentos servoelétricos completos com automação robótica. Sua missão é fornecer controle de posição do êmbolo (eixo Y) em nível de mícron e saída de força estável. Ao comparar diferentes arquiteturas de máquinas, consultar o OEM catálogo e estudos de caso ajuda a alinhar as capacidades com seu próprio mix de produtos e requisitos de tolerância.
2. A Ferramenta: A alma do processo de conformação. A ferramenta superior (punção) define o raio interno da dobra (IR), enquanto a abertura em V da matriz inferior determina a tonelagem necessária e a faixa de espessura trabalhável. A dureza da ferramenta (por exemplo, aço 42CrMo4 endurecido a laser) dita diretamente se o punção e a matriz podem manter sua precisão geométrica ao longo de dezenas de milhares de ciclos de alta carga.
3. O Material: A maior variável do sistema. Diferenças entre lotes na tolerância de espessura, resistência à tração ou até mesmo na direção de laminação (direção do grão) influenciarão o ângulo final. Na dobra de alta precisão, o principal desafio costuma ser como usar algoritmos e sensores para compensar continuamente a imprevisibilidade inerente do material.

Uma vez que você compreenda as relações interdependentes entre esses três elementos, você efetivamente detém a chave para resolver a maioria dos desafios de dobra. Nas seções seguintes, exploraremos mais profundamente como eles trabalham juntos para transformar uma chapa de aço fria — através da “mágica” da matemática e da física — em um componente industrial preciso.

Ⅱ. Módulo de Mecanismo: Dominando a Física da Deformação do Metal

Se o hardware é o corpo do processo de dobra, então a física subjacente é sua alma. A dobra moderna ultrapassou muito a antiga mentalidade de “mais força, melhores resultados”. Agora é um equilíbrio cuidadosamente ajustado entre força, precisão e propriedades do material. Para realmente dominar uma prensa dobradeira, é preciso primeiro entender como o metal flui entre o limite de escoamento e a fratura.

2.1 O Compromisso Estratégico Entre Três Métodos Principais de Dobra

No chão de fábrica, a primeira decisão estratégica que o operador deve tomar é a escolha do método de dobra. Isso não é apenas uma questão de hábito; é um equilíbrio triplo entre flexibilidade, precisão e vida útil da máquina.

• Dobra a Ar: O “Rei da Flexibilidade” na Indústria Moderna Atualmente, a dobra a ar representa mais de 90% de todas as aplicações de prensas dobradeiras CNC. Seu mecanismo central é contato de três pontos: a chapa toca apenas a ponta do punção e os dois ombros da matriz inferior, permanecendo completamente sem suporte na parte inferior da abertura em V.
  • Princípio de Operação: O ângulo de dobra é determinado inteiramente pela profundidade de penetração do punção (posição do eixo Y). Isso significa que, com um único conjunto de ferramentas afiadas de 30°, é possível produzir qualquer ângulo entre aproximadamente 30° e 179° simplesmente ajustando a profundidade do curso.
  • Valor Industrial: Essa lógica de “ângulo por profundidade” reduz drasticamente as trocas de ferramentas, tornando-a ideal para produção de alta variedade e baixo volume. No entanto, ela exige repetibilidade extremamente alta do eixo Y da prensa dobradeira — um erro de apenas alguns micrômetros na profundidade pode ser geometricamente ampliado em uma perceptível variação de ângulo.
• Encostamento: Uma Tática “Aderente à Parede” Mal Compreendida” Este é um conceito frequentemente mal compreendido. Muitos presumem que “encostamento” significa pressionar a chapa até o fundo da abertura em V. Na realidade, refere-se ao uso de pressão para forçar a chapa a entrar em contato total com as paredes laterais anguladas da matriz em V.
  • Bloqueando a Precisão: Nesse ponto, o ângulo de dobra não é mais determinado pela profundidade do curso da máquina, mas é “copiado” diretamente do ângulo da matriz. Para compensar o retorno elástico, um ângulo final de 90° é normalmente produzido com uma matriz de 88°, deixando deliberadamente cerca de 2° de margem para o retorno elástico.
• Custo vs. Benefício: Esse método oferece ângulos excepcionalmente consistentes, mas o custo é alto: os requisitos de tonelagem aumentam para 3–5 vezes os do dobramento a ar, e perde-se a flexibilidade de ângulo — uma única matriz só pode produzir um ângulo fixo.
• Coinagem: A Estética Violenta do Fluxo Metálico Este é tanto o processo de dobra mais antigo quanto o mais extremo. O punção não apenas dobra a chapa; ele aplica pressão até 5–10 vezes os níveis do dobramento a ar e atravessa o eixo neutro, forçando um intenso fluxo plástico do metal e realmente afinando o material na zona de dobra.
• Significado Físico: Uma pressão tão enorme apaga completamente a “memória” elástica da rede metálica, criando o fenômeno físico frequentemente descrito como “zero springback.”
• Limites de Aplicação: Como causa desgaste e fadiga severos tanto na máquina quanto na ferramenta, o cunhagem é agora reservada para chapas ultrafinas ou casos específicos em que a tolerância do raio é extremamente apertada (por exemplo, molas eletrônicas de precisão).

2.2 Os Modelos Físicos e Matemáticos Críticos

Quando se compete no nível de micrômetros, regras práticas precisam dar lugar a modelos matemáticos rigorosos. Somente compreendendo a física por trás das fórmulas é possível prever e controlar com precisão a forma final conformada.

Deslocamento do Eixo Neutro e o Paradoxo do Fator K

Quando o metal dobra, o lado interno é comprimido e engrossa, o lado externo é esticado e afina, e apenas o “eixo neutro” central mantém seu comprimento. À medida que o raio de dobra diminui, o material comprimido na parte interna não tem para onde ir e força o eixo neutro a deslocar-se para dentro em direção ao raio interno. Essa é a essência física do Fator K (K = t/T). Aqui encontramos um “paradoxo da dureza”: normalmente pensamos que materiais mais duros são mais difíceis de dobrar, mas os dados mostram que quanto mais duro o material (como o aço inoxidável), maior sua resistência à compressão, e mais o eixo neutro é empurrado para dentro. Como resultado, o aço inoxidável normalmente tem um fator K menor (em torno de 0,33) do que o alumínio macio (em torno de 0,5). Compreender isso é crucial para calcular padrões planos com precisão.

Cálculo do Padrão Plano: A Escolha Vital Entre BA e BD

É aqui que os iniciantes mais facilmente “se perdem”. Ambos os métodos visam encontrar o comprimento da peça em branco, mas sua lógica matemática é fundamentalmente diferente:

• Folga de Dobra (BA): Foca no comprimento real do arco do raio de dobra. Este é o método de cálculo central usado em sistemas CAD como o SolidWorks.
• Dedução de Dobra (BD): A abordagem prática do veterano de chão de fábrica. É definida como a diferença entre a soma dos dois comprimentos das abas externas e o comprimento plano final.
• Aviso Prático: Nunca misture esses dois conceitos. Se o seu desenho estiver dimensionado e calculado usando BA, mas o operador cortar as chapas com base em valores empíricos do estilo BD, sua taxa de refugo será de 100%.

Retorno Elástico: O “Fantasma Elástico” Inescapável”

No momento em que a carga é removida, o estresse elástico residual dentro do metal tenta abrir o ângulo da dobra. Fórmula de Gardiner revela as variáveis por trás desse comportamento: o retorno elástico é diretamente proporcional à limite de escoamento e inversamente proporcional ao Módulo de Young (rigidez) do material. Ainda mais importante é a regra da razão R/T: quando o raio de dobra (R) é muito maior que a espessura da chapa (T) — ou seja, para dobras de grande raio — a deformação plástica é insuficiente, e o retorno elástico aumenta exponencialmente. Essa é a razão física fundamental pela qual conformar grandes raios por rolagem é muito mais difícil de controlar com precisão do que fazer dobras agudas.

Ⅲ. Ecossistema de Hardware: A Fundação de um Sistema de Produção de Alto Desempenho

Se a física é a alma da dobra, o sistema de hardware é o corpo que carrega essa alma. Na fabricação moderna de alta precisão, uma prensa dobradeira não é mais apenas um macaco hidráulico; é um ecossistema altamente integrado de unidades de acionamento, matrizes de ferramentas e sistemas de compensação. Compreender cada elemento desse ecossistema é o pré-requisito para construir uma capacidade de produção estável e repetível.

3.1 Evolução e Seleção de Tecnologias de Acionamento

O coração de qualquer prensa dobradeira é seu sistema de acionamento. Nas últimas duas décadas, a tecnologia de acionamento passou por uma revolução, da força bruta ao controle inteligente. O tipo de acionamento que você escolher determina diretamente o consumo de energia da sua planta, os intervalos de manutenção e o limite máximo de precisão.

Acionamento Hidráulico – O Tradicional Monstro de Potência

Esta é a arquitetura clássica, usando uma bomba hidráulica de alta vazão funcionando continuamente para fornecer pressão.

• Vantagens: Sem limite prático superior de tonelagem; ideal para chapas grossas e indústria pesada; menor custo inicial de equipamento.
• Pontos de Dor: Um exemplo clássico de solução de alto consumo de energia . A bomba funciona esteja você dobrando ou não. Ainda pior é o desvio térmicoÀ medida que a máquina opera, a temperatura do óleo aumenta e a viscosidade diminui, causando um desvio em nível de micrômetros no ponto morto inferior do êmbolo. Isso compromete diretamente a estabilidade do ângulo e exige recalibrações frequentes.

Acionamento Híbrido / Servo-Hidráulico – O Ponto Ideal entre Eficiência e Precisão

Atualmente, é a escolha predominante no mercado e muitas vezes oferece o melhor custo-benefício. Seu conceito central é o “fornecimento de óleo sob demanda”: o motor servo aciona a bomba apenas enquanto o êmbolo está se movendo para baixo e permanece parado em modo de espera.

• Valor Central: Reduz o consumo de energia em mais de 70% em comparação com sistemas puramente hidráulicos e mantém excelente controle da temperatura do óleo, eliminando efetivamente o desvio térmico.
• Velocidade de Resposta: A resposta do servo em nível de milissegundos permite velocidades de aproximação do êmbolo acima de 200 mm/s, reduzindo drasticamente o tempo de deslocamento não produtivo.

Acionamento Servo Elétrico Total – O Dançarino de Precisão para Ambientes Limpos

Esse design elimina completamente o óleo hidráulico. Motores servo, combinados com fusos de esferas de precisão ou sistemas de correia e polia, acionam o êmbolo diretamente.

• Precisão Extrema: A repetibilidade do êmbolo pode atingir um impressionante ±0,001 mm.
• Cenários de Aplicação: Sem risco de contaminação por óleo hidráulico, esta é a tecnologia preferida para dispositivos médicos, eletrônicos de precisão e utensílios de cozinha de alto padrão. No entanto, a estrutura mecânica limita a capacidade de carga, portanto a tonelagem geralmente é limitada a cerca de 300 toneladas.

3.2 Sistemas de Ferramentas: Lógica de Configuração para Punções e Matrizes

As ferramentas são o meio pelo qual a máquina “conversa” com o metal. Muitas fábricas investem em prensas dobradeiras de milhões, mas as equipam com ferramentas de baixa qualidade, condenando o produto final à mediocridade. Ferramentas de dobra de alto padrão devem alcançar um equilíbrio metalúrgico perfeito entre dureza e tenacidade.

• O Rei dos Aços para Ferramentas: 42CrMo4 (Aço Liga Cromo-Molibdênio)
  O aço padrão C45 simplesmente não consegue suportar as cargas extremas da dobra moderna. Para ferramentas de alto nível, o padrão de referência da indústria é 42CrMo4. Com uma resistência à tração excepcionalmente alta (em torno de 1000 MPa), ele garante que a ferramenta resista a lascamentos e deformações plásticas mesmo sob tonelagens muito elevadas.
• Endurecimento a Laser: Uma Revolução no Tratamento Térmico
  O endurecimento por indução convencional geralmente torna toda a ferramenta frágil. As ferramentas modernas de alto desempenho, em vez disso, utilizam endurecimento superficial a laser, endurecendo seletivamente apenas as áreas sob tensão — o raio do punção (R) e o ombro da matriz ao redor da abertura em V — para 56–60 HRC até uma profundidade de 2–3 mm, enquanto o corpo da ferramenta mantém boa tenacidade. Essa estrutura “duro por fora, resistente por dentro” é a chave para alcançar uma vida útil de ferramenta superior a 100.000 dobras.
• Ferramentas Sem Marcas e Estratégias de Proteção de Superfície
  Ao processar peças visíveis em alumínio ou aço inoxidável, o atrito nos ombros da matriz pode deixar marcas de pressão indesejadas.
  • Matrizes de rolo: Substitua os ombros fixos da matriz em V por roletes giratórios para converter o atrito deslizante em atrito rolante, eliminando a marcação na origem física.
  • Filme de Proteção de Poliuretano: Coloque um filme de poliuretano de alta resistência de 0,4–0,6 mm sobre uma matriz em V padrão. Apesar de seu baixo custo, é uma solução altamente eficaz para evitar riscos na superfície.

3.3 Sistema de Garantia de Precisão: Os Componentes Centrais Esquecidos

Quando o martelo aplica centenas de toneladas de força, a física determina que a viga e a base da máquina sofrerão uma leve deflexão elástica (arqueamento no centro). Sem compensação, a peça dobrada apresentará o “efeito canoa”— um ângulo maior no meio e ângulos menores nas extremidades.

• Compensação de Deflexão (Crowning): A Arma Definitiva Contra a Deformação
  • Crowning Mecânico: Representada por tecnologias como as da Wila. Dentro da base, dois conjuntos de cunhas de precisão em forma de onda deslizam uma contra a outra para gerar uma curva convexa que corresponde de perto ao perfil de deflexão do martelo. Este é atualmente o método de compensação mais preciso e permite ajuste local fino.
  • Crowning Hidráulico: Uma série de cilindros hidráulicos montados sob a base empurram para cima para compensar a deflexão. Embora forneça força elevada, sua velocidade de resposta e precisão de correspondência da curva são geralmente inferiores às dos sistemas mecânicos.
  • Recomendação de EspecialistaPara prensas dobradeiras com comprimento de trabalho superior a 2,5 metros, a compensação de deflexão é um “item obrigatório” em vez de um recurso opcional.

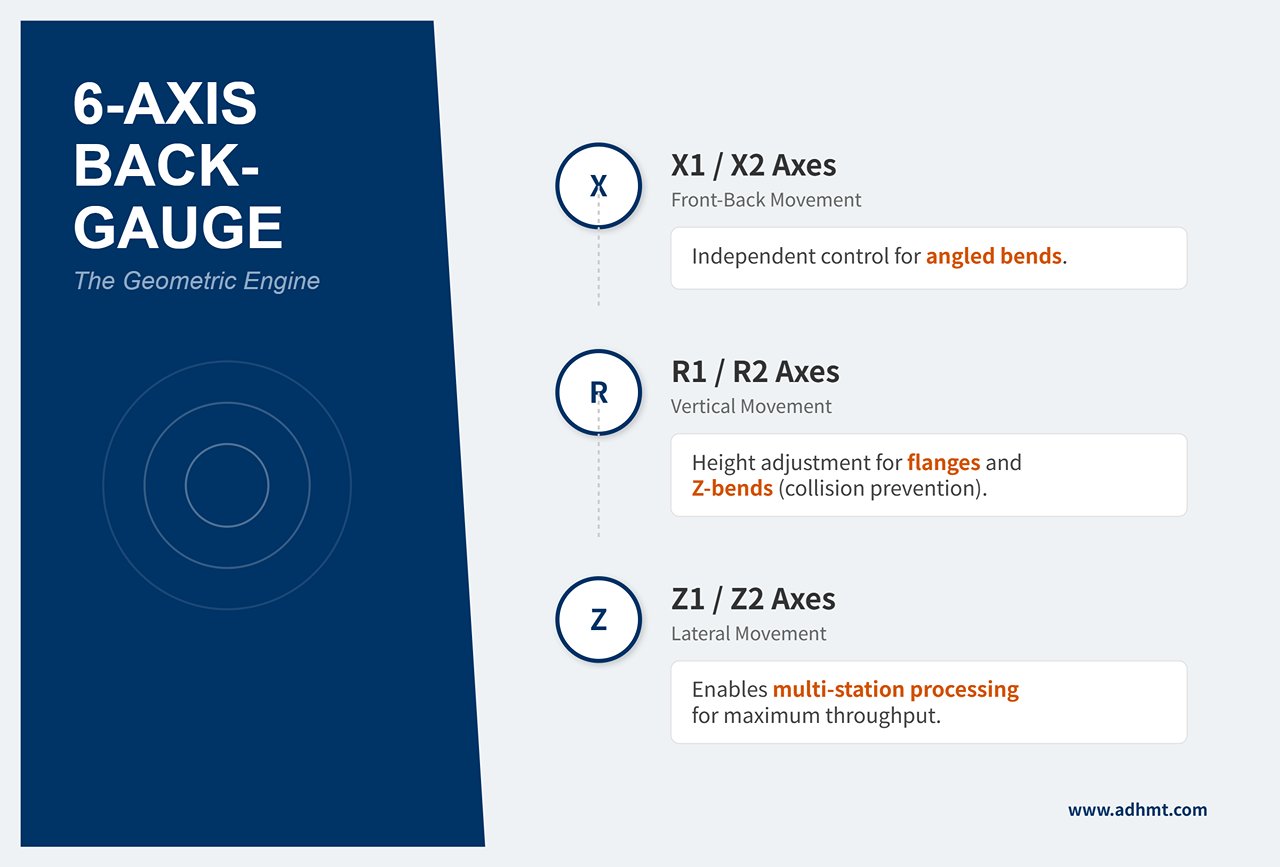

• Backgauge de 6 eixos: A referência de posicionamento espacial
  Não pense no backgauge apenas como uma simples placa de parada. Um backgauge moderno multi-eixo é o motor geométrico que possibilita a conformação de peças complexas:
  • Eixos X1/X2Controlam de forma independente a posição frente–trás à esquerda e à direita, facilitando o manuseio de dobras anguladas.
  • Eixos R1/R2Controlam de forma independente a altura vertical, o que é essencial para evitar colisões ao formar abas e dobras em formato de Z.
  • Eixos Z1/Z2Controlam o movimento esquerda–direita. Combinados com ferramentas segmentadas, permitem o processamento contínuo em múltiplas estações (por exemplo, dobras agudas à esquerda, acabamento à direita), aumentando drasticamente a produtividade.

Quando você entende a lógica subjacente desse ecossistema de hardware, deixa de ser um operador passivo de máquina — torna-se um especialista de processo capaz de aproveitar totalmente um sistema de alto desempenho. Com essa base sólida estabelecida, o trabalho prático de produção torna-se muito mais controlado e eficiente.

Ⅳ. Módulo de Otimização Avançada: Estratégias especializadas para custo e eficiência

Quando o desempenho do equipamento é levado ao limite e sua compreensão dos princípios é altamente refinada, a próxima fronteira de lucro está em otimização de processo e eficiência extrema. Este é o salto crítico que transforma uma tradicional “oficina de ferreiro” em uma moderna “fábrica inteligente”. Neste módulo, exploramos como técnicas avançadas e estratégias de gestão podem aumentar significativamente a produção e o rendimento sem investimento adicional em maquinário.

4.1 Técnicas avançadas para cenários complexos de dobra

A verdadeira dobra em nível de mestre não se trata apenas de produzir peças padrão — trata-se de resolver desafios não padronizados usando ferramentas padrão. Não deixe sua imaginação ser limitada pelas ferramentas disponíveis; geometrias complexas são frequentemente alcançáveis por meio de uma decomposição inteligente do processo.

• Formação de grandes raios com dobra em etapas (dobra por batimento / dobra em etapas)
  • Conceito CentralQuando o desenho especifica um grande raio, como R = 200 mm, e você não possui uma matriz de raio dedicada e cara, pode usar os algoritmos do sistema CNC para aproximar a curva dividindo-a em dezenas de pequenas dobras retas.
  • Diretrizes do algoritmo:
    • Passo: A distância entre duas curvaturas sucessivas. A prática especializada recomenda definir Passo ≈V/2 (onde V é a abertura inferior da matriz).
    • Número de Etapas N=(comprimento do arco interno/Passo)
    • Consistência é Crítica: Cada dobra deve ter exatamente o mesmo ângulo e profundidade. Qualquer variação produzirá um efeito visível de “polígono” no raio. Sistemas CNC modernos podem calcular automaticamente a posição do batente traseiro (eixo X) e a profundidade do êmbolo (eixo Y) para cada etapa; a principal tarefa do operador é alimentar a chapa de forma suave e consistente.
• Dobragem de Caixa Profunda e Evitação de Interferência
  • Cenário de Ponto Crítico: Ao dobrar o terceiro e quarto lados de uma caixa retangular, as abas já formadas nos dois primeiros lados provavelmente colidirão com o êmbolo ou a ferramenta superior, tornando a peça impossível de processar.
  • Matriz de Soluções:
    1. Seleção da Máquina: Priorize modelos com maior profundidade de garganta e abertura útil.
    2. Estratégia de Ferramentas: Use suportes de extensão junto com punções tipo pescoço de ganso. O perfil rebaixado do pescoço de ganso fornece espaço livre para as abas já dobradas.
    3. Fórmula de Verificação: Altura máxima da dobra < (abertura útil da máquina − altura total da ferramenta − folga de segurança).
• Formação de Perfis Fechados
  • Desafio: Após a dobra final, a peça de trabalho envolve completamente o punção superior, prendendo a ferramenta dentro de modo que não possa ser removida.
  • Técnicas Inovadoras:
    • Punções Segmentados: Use uma disposição de punção “segmentada esquerda-direita” (por exemplo, seções de 100 mm em cada extremidade com um espaço no meio). Após a dobra, deslize os segmentos das extremidades em direção ao centro para criar folga e remover a peça facilmente.
    • Caminhos de Ferramentas Especiais: Para formas particularmente desafiadoras, primeiro dobre a chapa em um perfil em “U”, depois use uma ferramenta de chifre ou uma máquina de dobra com ação lateral para a operação final de fechamento.

4.2 A Matriz de Eficiência e Otimização de Custos

Na fabricação de chapas metálicas, o custo de eletricidade enquanto a máquina está em operação é fácil de quantificar — mas o custo oculto do tempo de inatividade durante as trocas de ferramentas é frequentemente o verdadeiro vilão do lucro.

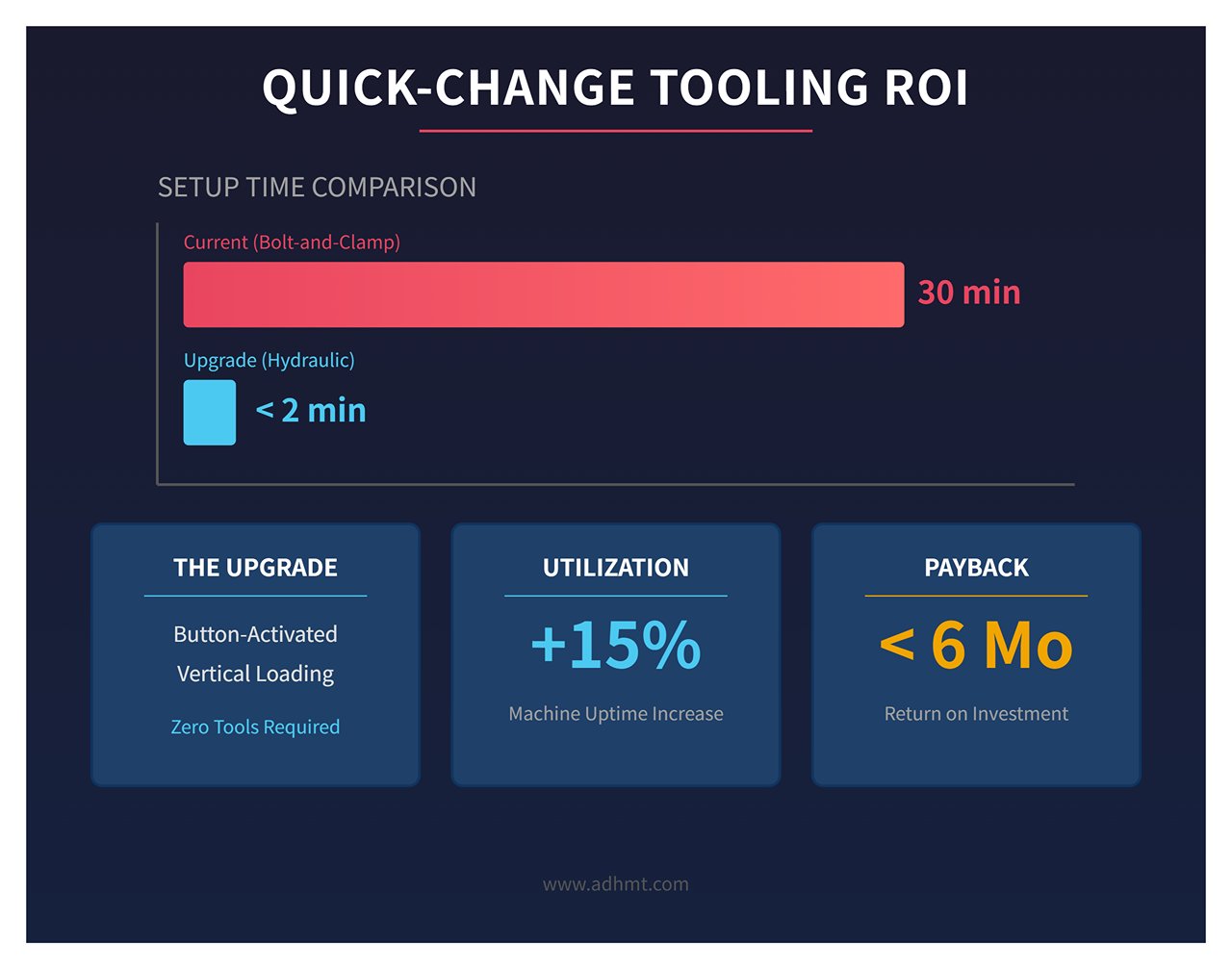

• Análise de ROI de sistemas de troca rápida de ferramentas (Quick Clamp)
  • Estado atual: Com trocas de ferramentas convencionais do tipo parafuso e braçadeira, substituir um conjunto de ferramentas de comprimento total normalmente leva de 20 a 30 minutos e frequentemente causa danos às ferramentas devido à força de fixação desigual.
  • Benefícios da atualização:
    • Fixação hidráulica/pneumática: Sistemas acionados por botão de marcas como Wila ou Trumpf permitem carregamento e descarregamento vertical das ferramentas com um único toque. Os pinos hidráulicos se retraem automaticamente, e todo o processo leva menos de 2 minutos.
    • Cálculo de benefício: Para um modelo de produção de Alta Mistura e Baixo Volume (HMLV), essa atualização pode aumentar diretamente a utilização efetiva da máquina em mais de 15%, normalmente recuperando o custo da adaptação em seis meses.

• Tecnologia de Grupo: uma revolução na gestão
  • Mudança de estratégia: Abandone a mentalidade tradicional de programação “ordem de chegada” e adote o agendamento baseado em requisitos de ferramentas compartilhadas.
  • Implementação: Agrupe todos os pedidos que exigem uma matriz V=12 mm (independentemente do cliente) no turno da manhã, e todos os pedidos que exigem V=24 mm no turno da tarde.
  • Resultados baseados em dados: Essa abordagem pode reduzir as trocas de ferramentas em uma média de 80 %, diminuindo significativamente a dependência de técnicos de configuração altamente qualificados.
• Seguidores de chapas: um duplo dividendo
  • Ponto de dor: Ao processar chapas grandes, com mais de 2 metros, o método tradicional exige de 2 a 3 operadores para sustentar o material. Qualquer descompasso entre a velocidade de elevação deles e o movimento do martelo pode facilmente causar “dobras reversas” ou deformações por flacidez devido à gravidade.
  • Solução de automação: Equipar a prensa dobradeira com braços seguidores mecanicamente sincronizados que se movem em perfeita sincronia com o martelo.
  • Benefícios:
    • Economia de mão de obra: Reduz imediatamente a necessidade de 1 a 2 assistentes.
    • Melhoria da qualidade: Elimina desvios de ângulo e riscos superficiais causados pelo manuseio manual.

4.3 Digitalização e desempenho orientado por software

Na era da Indústria 4.0, a competitividade central de uma prensa dobradeira não é mais apenas a força de seu sistema hidráulico, mas o poder de computação de seu “cérebro” – o software.

• Programação offline: reduzindo os custos de tentativa e erro a zero
  • Redesenho do fluxo de trabalho: Abandonar completamente o modelo ultrapassado em que os operadores ficam diante da máquina com um desenho, ajustando programas por tentativa e erro. Hoje, engenheiros de processo realizam simulações completas no escritório usando softwares como AutoPol, Radbend ou BySoft.
  • Capacidades principais:
    • Detecção de colisão: Problemas potenciais como “a terceira dobra atingirá o batente traseiro” ou “a peça interferirá com a estrutura da máquina” são identificados na tela, permitindo corrigir a sequência de dobras antecipadamente.
    • Configuração automática de ferramentas: Com base na geometria da peça, o software recomenda automaticamente a combinação ideal de ferramentas e o layout das estações (plano de configuração).
  • Valor: O tempo efetivo de usinagem (Tempo de Luz Verde) pode ser aumentado de uma média do setor de cerca de 40 % para mais de 75 %.
• Correção de ângulo em tempo real
  • Controle em malha fechada: Sistemas como LazerSafe IRIS ou sondas de contato integradas medem o ângulo de dobra em tempo real durante o processo de conformação.
  • Primeira peça como peça boa: Se o sistema estiver ajustado para 90°, mas a sonda registrar apenas 89,5° após o retorno elástico do material, o martelo faz automaticamente uma segunda correção fina de 0,5°. Isso praticamente elimina o refugo causado por variações de dureza ou espessura do material entre lotes e proporciona uma verdadeira “fabricação sem defeitos”.”

Ⅴ. Aplicações Industriais e Perspectivas: O Cenário Futuro da Tecnologia de Dobra

Olhando para trás, a partir do limiar da Indústria 4.0, a conformação em prensa dobradeira evoluiu de pura “força mecânica” para uma sinfonia de dados e automação. Essa tecnologia não apenas sustenta o esqueleto da indústria moderna, mas também continua a expandir os limites do que pode ser fabricado. De carcaças resistentes à pressão para sondas de águas profundas a blindagens de precisão em smartphones, o alcance das aplicações da tecnologia de dobra vai muito além do que a maioria das pessoas imagina.

5.1 Soluções Industriais Típicas: De Superestruturas a Semicondutores

Diferentes indústrias enfrentam pontos críticos muito distintos na dobra, o que, por sua vez, impulsionou soluções altamente especializadas.

• Aeroespacial: a busca por estruturas ultraleves vs. ligas de titânio
  • Desafio: As aplicações aeroespaciais exigem uma relação extrema entre resistência e peso, levando ao uso extensivo de ligas de titânio (Ti-6Al-4V) e ligas de níquel de alta temperatura. Esses materiais possuem limite de escoamento muito alto e retorno elástico altamente imprevisível (frequentemente 15°–20°).
  • Solução: Os processos devem usar dobra a quente ou máquinas altamente rígidas com compensação adaptativa de retorno elástico. Para evitar o descarte de materiais extremamente caros, a simulação offline 100% e a inspeção de ângulo a laser em processo são normalmente obrigatórias.
• Fachadas arquitetônicas e máquinas de construção: o desafio das peças extra longas
  • Desafio: Painéis de fachada de alumínio para arranha-céus e lanças de guindastes frequentemente atingem comprimentos de 6 metros ou até 12 metros. Nessas dimensões, a curvatura da chapa devido à gravidade e a deflexão da máquina podem ser fatais para a qualidade da peça.
  • Solução: Prensas dobradeiras em tandem são a configuração padrão — duas máquinas são sincronizadas por CNC para operar como um único sistema. Combinadas com braços seguidores de chapa totalmente automáticos, essa configuração supera os limites do suporte manual e garante retidão ao longo de toda a linha de dobra.
• Eletrônicos de precisão e dispositivos médicos: limpeza e miniaturização
  • Desafio: Peças como carcaças de marcapasso ou dissipadores de calor em módulos de comunicação 5G podem ter apenas 10 mm, e qualquer contaminação por óleo hidráulico é estritamente proibida.
  • Solução: Dobradeiras servoelétricas totalmente elétricas dominam esse campo. Seu design sem óleo atende aos padrões de salas limpas, e sua altíssima aceleração do martelo (até 2,0 G) satisfaz a demanda da indústria eletrônica por tempos de ciclo medidos em segundos.
• Veículos de nova energia: segurança por meio de aço de ultra‑alta resistência
  • Desafio: Tampas de bateria e vigas de impacto utilizam cada vez mais aços de ultra‑alta resistência (UHSS) com resistência à tração acima de 1200 MPa, impondo exigências severas tanto sobre as ferramentas quanto sobre a tonelagem da máquina.
  • Solução: Use sistemas de fixação hidráulica de alta capacidade junto com ferramentas reforçadas (dureza > 60 HRC). Do ponto de vista do processo, ferramentas com raio maior são preferidas para evitar concentrações de tensão e trincas na dobra de aços de alta resistência.

5.2 Dobra Inteligente na Era da Indústria 4.0: Do Diálogo Homem–Máquina aos Gêmeos Digitais

Na oficina de dobra do futuro, os operadores passarão de “trabalhadores manuais” para “supervisores de sistema”. Inteligência e automação transformarão cada etapa do processo.

• Células de Dobramento Robótico
  • Mais do que apenas um braço robótico: A verdadeira automação não é simplesmente adicionar um manipulador. É a integração de um robô de 7 eixos + biblioteca de troca automática de ferramentas + sistema de alinhamento baseado em visão. Além de manusear incansavelmente peças pesadas, o robô usa sensores de torque para detectar pequenas tolerâncias de material e ajustar automaticamente sua postura. Isso torna possível a verdadeira fabricação sem supervisão — operando durante a noite sem operadores no local, enquanto ainda produz peças dentro das especificações de forma consistente.
• Operação Assistida por Realidade Aumentada (AR)
  • Uma revolução nas instruções de trabalho: Usando dispositivos como o Microsoft HoloLens ou o sistema de projeção integrado da máquina, desenhos, localizações de ferramentas e sequências de dobra são diretamente projetado sobre a peça de trabalho e a máquina. Os operadores não precisam mais olhar para desenhos em papel. Guias de luz verde dizem “coloque a peça aqui em seguida”, enquanto avisos vermelhos destacam “mantenha as mãos afastadas”. Isso reduz drasticamente a dependência de operadores altamente experientes e permite que novos contratados atinjam produtividade total muito mais rapidamente.
• Otimização de Processos Baseada em Dados (IA e Big Data)
  • Um cérebro baseado em nuvem: Máquinas modernas estão conectadas à nuvem, coletando continuamente dados de retorno elástico para uma ampla variedade de materiais. Quando você executa um novo lote de aço inoxidável 304, o sistema acessa um banco de dados global com milhões de operações de dobra e o orienta: “Com base neste número de lote, recomendamos aumentar o tempo de permanência em 0,2 segundos.” Esse tipo de autoaperfeiçoamento orientado por big data é o principal diferencial da manufatura inteligente.

5.3 Resumo e Chamada à Ação: Sua Chave para a “Beleza da Manufatura”

A conformação em prensa dobradeira pode parecer um processo bruto e de força bruta, mas é, na verdade, uma das etapas mais tecnicamente sofisticadas da manufatura de precisão. Ela combina a profundidade da física dos metais, o rigor da engenharia mecânica e a inteligência dos algoritmos modernos.

Aos mestres da manufatura do amanhã:

1. Respeite os fundamentos: Você sempre pode comprar equipamentos de ponta, mas uma compreensão sólida da física subjacente—limite de escoamento, retorno elástico, deslocamento do eixo neutro e mais—é a verdadeira força interior necessária para resolver problemas difíceis e complexos.
2. Adote o software: O verdadeiro campo de batalha do futuro está menos no chão de fábrica e mais no escritório. Aqueles que dominarem a programação offline e o agendamento digital de produção superarão seus concorrentes tanto em custo quanto em eficiência.
3. Continue evoluindo: A tecnologia está avançando em velocidade vertiginosa, de sistemas totalmente hidráulicos para servoelétricos completos, do método manual de tentativa e erro para o controle adaptativo orientado por IA. Mantenha-se sensível às novas tecnologias—não deixe que sua experiência arduamente conquistada se transforme em correntes que limitem seu pensamento.

Este guia é mais do que um manual de operação; é um roteiro para a manufatura avançada. Agora, armado com uma compreensão profunda do “triângulo dourado”, revise seu próximo desenho e aperfeiçoe sua próxima operação de dobra. Que cada chapa fria de metal em suas mãos reflita o brilho da civilização industrial com precisão e propósito.

Ⅵ. Comparação com Outras Técnicas de Conformação de Metal

Ⅶ. Perguntas Frequentes

1. Qual é a finalidade de uma prensa dobradeira?

Uma dobradeira é um equipamento de fabricação usado para dobrar chapas metálicas. Geralmente é estreita e longa para que grandes peças de chapa possam ser dobradas nela. As dobradeiras realizam essas dobras prendendo a chapa ou placa entre o punção móvel e a matriz fixa.

2. A conformação com prensa dobradeira pode ser usada para produção em larga escala?

Sim, a conformação em prensa dobradeira pode ser utilizada de forma eficaz para produção em larga escala, especialmente quando se utilizam prensas dobradeiras CNC. As prensas dobradeiras CNC oferecem alta precisão, repetibilidade e eficiência, tornando-as ideais para fabricação em grande volume.

Elas podem ser programadas para executar sequências de dobra complexas com intervenção mínima do operador, reduzindo significativamente os tempos de ciclo e os custos de mão de obra. Além disso, os avanços na tecnologia de automação, como o manuseio robótico de materiais e trocadores automáticos de ferramentas, aumentam ainda mais a capacidade das prensas dobradeiras de lidar com tarefas de produção em larga escala de forma eficaz. Para fábricas que avaliam esse caminho de atualização, revisar a prensa dobradeira CNC catálogo e então entrar em contato conosco para uma avaliação específica da aplicação pode ajudar a reduzir os riscos nas decisões de investimento.
