Конфигурации осей гибочных прессов с ЧПУ: почему ваша 3-осевая установка тихо ограничивает сложные гибы

Пройдите мимо ящика для отходов в вашем цехе в 14:00 в четверг. Достаньте кронштейн со смещением, у которого полка перекручена на полградуса сверх допустимого. Этот кусок металла не провалился во время гибки. Он «сломался» десятью минутами раньше, когда ваш оператор, стоя за инструментом, боролся с шестигранником, чтобы переставить палец заднего упора.

Мы склонны считать, что стандартный 3-осевой гибочный пресс — это разумная и экономичная база, а умелый оператор компенсирует всё остальное.

Если это предположение вам знакомо, полезно вспомнить основы того, как на самом деле достигается точность гибки — и где начинают проявляться ограничения по осям. Инженерные команды ADH Machine Tool, работающие над полностью ЧПУ‑управляемыми гибочными решениями и более широкой автоматизацией обработки листового металла, чётко описывают эти принципы в кратком объяснении основ работы гибочного пресса. Для наглядного обновления знаний, связывающего усилия оператора, управление осями и постоянство гиба, см. основы гибки на листогибочном прессе.

Но заставлять человеческие руки устранить разрыв между базовым оборудованием и сложной геометрией — это не бережливое производство. Это математическая ошибка.

Связанные: Характеристики пресс-гибочного станка

3-осевая ловушка: почему “стандартные” конфигурации скрывают истинную стоимость наладки

Посмотрите на коммерческое предложение на стандартный 3-осевой станок (Y1/Y2, X, R). Общая сумма кажется безопасной. Финансовый директор подписывает. Но этот счёт неполный. Оставшаяся часть стоимости проявляется каждый день — в пятнадцатиминутных порциях усталости оператора и в кучах холоднокатаной стали, сброшенной в контейнер для лома.

Компенсируют ли ваши операторы вручную отсутствие нужного оборудования?

Посмотрите, как опытный оператор гнёт панель с Z‑профилем на станке с базовой осью X. Он нажимает на педаль и делает первый гиб, затем обходит станок и физически сдвигает пальцы упора наружу, чтобы вновь сформированная полка не упиралась в ограничитель для второго гиба.

Эта прогулка занимает тридцать секунд. Сделайте это сорок раз за смену — и вы заплатили квалифицированному работнику за двадцать минут ходьбы. Ось X перемещает упор вперёд и назад. Ось R поднимает и опускает его. Но когда геометрия детали требует бокового зазора, отсутствие оси Z вынуждает человека становиться машиной. Мы называем это «расторопностью», «мастерством». На деле — это ручная компенсация отсутствующего мотора. Когда деталь требует нескольких гибов на разных плоскостях, именно ось Z, а не мастерство оператора, определяет цикл.

Что происходит, когда деталь слишком тяжёлая — или последовательность гибов слишком сложна — чтобы оператор мог просто “обойти” отсутствие нужного оборудования?

Скрытая статья расходов: многоэтапная наладка на базовых станках

Представьте, что наладка вашего гибочного пресса — это пункт взимания платы. Каждый раз, когда оператор тянется за гаечным ключом, чтобы отрегулировать палец заднего упора, он платит «пошлину». Стандартная 3-осевая конфигурация отлично справляется с простыми однотипными кронштейнами. Но стоит ввести многоступенчатую, прогрессивную наладку — и ставка этой «пошлины» взлетает.

Представьте четырёхгибовый корпус электрощитка. На полностью оснащённой машине оператор загружает комплект инструментов для поэтапной гибки, нажимает на педаль четыре раза — и задний упор автоматически перестраивается под деталь. На 3‑осевой машине тот же корпус превращается в четыре отдельных задания. Сначала гиб №1 на всех пятидесяти деталях. Отложить их. Вручную отрегулировать высоту оси R, потому что новая полка теперь сталкивается с планкой упора. Поднять все пятьдесят деталей снова. Гиб №2.

Такой пакетно‑очередной подход кажется продуктивным, потому что траверса никогда не останавливается, но ведомость отходов говорит об обратном. Каждый раз, когда деталь откладывается и поднимается вновь, вы добавляете шанс перевернуть, повредить или неправильно сориентировать её. 3‑осевая машина вынуждает работать партиями, а пакетная обработка незаметно множит ошибки при обращении с деталями.

Видимая экономия на простом станке испаряется, как только оператор тратит двадцать минут на проверку ручной установки, которую ЧПУ‑ось могла бы выставить с точностью 0,02 мм за две секунды. Когда машина не способна адаптироваться к детали, нагрузка перекладывается на человека. Истинный вопрос — не в усилиях, а в геометрии: где эта физическая адаптация начинает давать сбой?

Преодоление ловушек программирования и помех: ещё одна ось — ещё одно измерение для ошибки

Посмотрите, как 8‑осевой гибочный пресс формует асимметричный Z‑образный кронштейн. Оси X1 и X2 двигают пальцы заднего упора вперёд со скоростью 400 миллиметров в секунду. Оси R1 и R2 поднимаются, чтобы обойти ранее сформированную обратную полку. Оси Z1 и Z2 сдвигаются в стороны, чтобы захватить неровный край — и всё это пока оси Y1 и Y2 опускают траверсу вниз. Как контроллер ЧПУ удерживает эти движущиеся массивы стали от столкновений друг с другом, инструментом или колеблющимся листом металла? Он делает гораздо больше, чем просто посылает команды сервомоторам. Он выполняет непрерывную высокоскоростную трёхмерную геометрическую симуляцию, рассчитывая тысячи пространственных пересечений каждую секунду и отображая точный физический объём пальцев, пуансона, матрицы и дуги изгиба материала. Но этот математический балет предполагает, что цифровая модель внутри контроллера идеально совпадает с машиной на производстве. Каждая дополнительная независимая ось сокращает ручное вмешательство, но заменяет физические ограничения наладки риском пространционного программирования — делая точность контроллера и моделирование машины обязательными. Именно здесь современная платформа гибочного пресса с ЧПУ, такая как созданные ADH Machine Tool, становится практическим средством защиты: специализированные системы, объединяющие геометрию машины, библиотеки инструментов и симуляцию, учитывающую столкновения, помогают превратить многоосевую сложность в предсказуемый результат, а не в процесс проб и ошибок. Для цехов, ежедневно выполняющих сложные гибы, оценка специализированного решения, такого как Гибочный пресс с ЧПУ — это зачастую наиболее прямой путь согласовать цифровое намерение с физической реальностью.

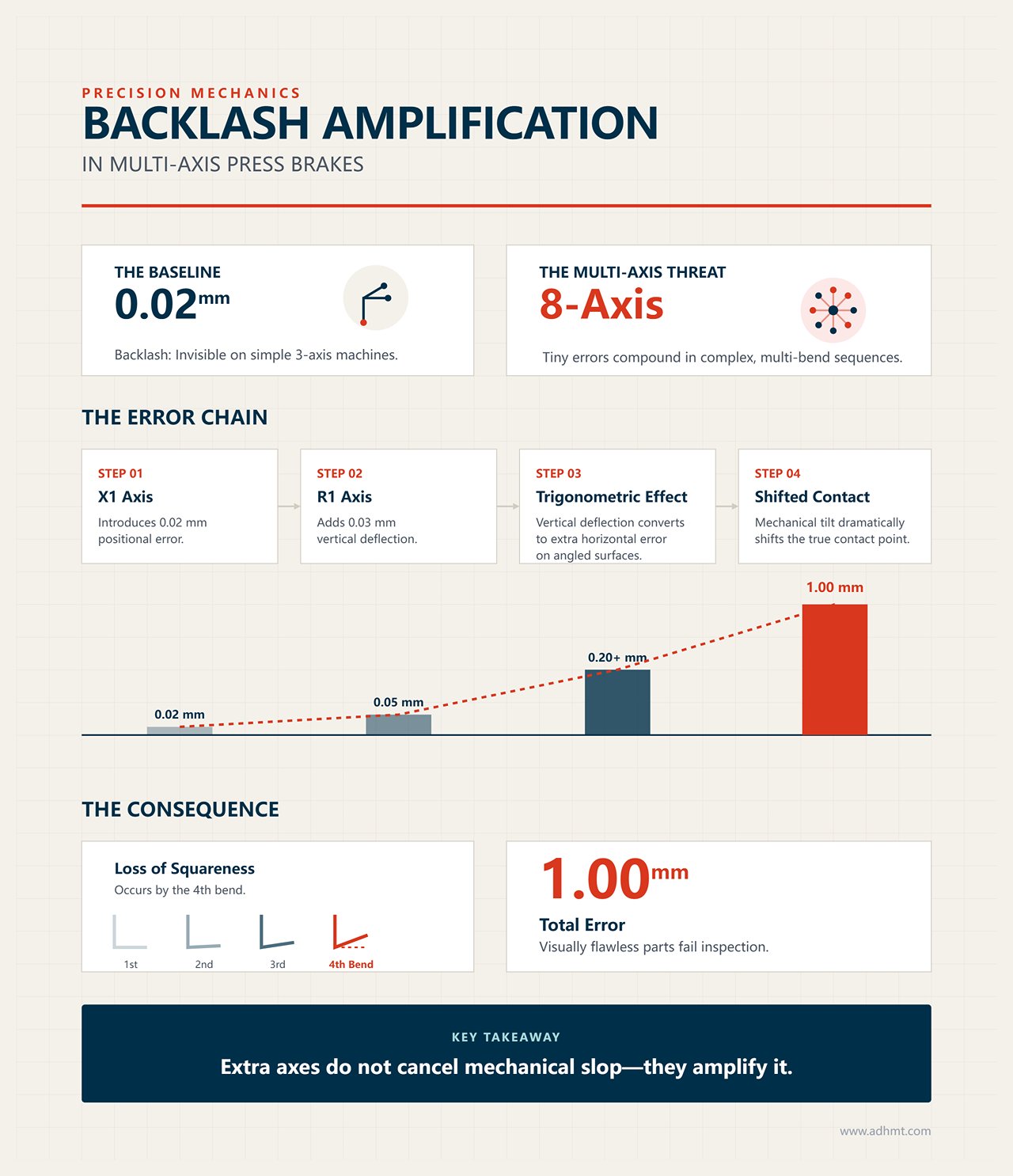

Накопление ошибок кинематических связей: как микронные отклонения по одной оси тихо превращаются в миллиметровый брак

Рассмотрим стандартный шарико-винтовой привод, управляющий пальцем заднего упора. Механический люфт 0,02 мм незаметен на простом трёхосевом листогибочном прессе, выполняющем обычные 90-градусные гибы. Но внесите то же отклонение 0,02 мм в восьмиосевую машину, выполняющую шесть гибов на корпусе аэрокосмического изделия, и математика становится безжалостной.

Ось X1 подаёт деталь на глубину с позиционной ошибкой 0,02 мм. В то же время ось R1 поднимает палец, чтобы упереться во фланец под углом, добавляя ещё 0,03 мм отклонения из-за вертикальной нагрузки. Поскольку поверхность пальца контактирует с наклонной поверхностью, это вертикальное отклонение по оси R тригонометрически преобразуется в дополнительную горизонтальную ошибку по оси X. К четвёртому гибу деталь уже не прижимается к упорам под прямым углом. Ёмкость для брака заполняется деталями, которые выглядят идеально, но не проходят контрольное приспособление на целый миллиметр. Ось X может задавать линию гиба, но если ось R поднимается даже с небольшим механическим перекосом, реальная точка контакта на поверхности пальца смещается значительно. Дополнительные оси не устраняют механическую разбалансировку — они её усиливают.

Восстановление логики системы координат: абсолютная база или относительное смещение? Почему опорные точки заднего упора так часто неверны

Оператор программирует последовательность ступенчатых гибов для желоба. Чтобы сэкономить время, он задаёт второй гиб как приращение от первого. Именно так совершенно хорошая листовая деталь становится браком.

Если геометрия детали включает неравномерные или многоступенчатые фланцы, оси X и R должны ссылаться на абсолютный датум — никогда на относительное смещение. При пошаговом позиционировании физическое растяжение, возникающее после первого гиба (а оно зависит от толщины материала и направления волокон), становится исходной ошибкой для второго гиба. Оси Z1 и Z2 затем перемещаются в положения, основанные на теоретической кромке, которая уже сдвинулась. Программирование от абсолютной базы, обычно основной плоскости развернутой заготовки, заставляет контроллер ЧПУ вычислять точное пространственное положение пальца заднего упора относительно истинной центральной линии матрицы. Привязав оси к абсолютному нулю машины, а не к плавающей, частично изогнутой заготовке, вы ограничиваете влияние вариаций материала одним гибом, не позволяя им накапливаться на протяжении всей последовательности.

Прогноз динамических помех: когда оси X и R сталкиваются с “кризисом столкновений” в ограниченной геометрии

Формирование узкого U-образного канала требует, чтобы пальцы заднего упора находились прямо внутри профиля, чтобы отрабатывать третий гиб. Ось X подаёт деталь вперёд, чтобы задать длину короткого фланца, в то время как ось R опускается вниз, чтобы пройти под верхней полкой U-образного канала.

Именно в этот момент начинается кризис столкновений. Когда ось Y опускает пуансон вниз, лист поворачивается вверх по дуге. Если контроллер не способен динамически предсказать точный объём пространства, занимаемого движущимся материалом, поднимающийся фланец зажмёт палец заднего упора между листом и верхним пуансоном — ломая узел пальца или даже деформируя ползун. Контроллеры высокого класса предотвращают это с помощью отложенной последовательности отвода: ось X удерживает позицию ровно столько, чтобы пуансон захватил металл в матрицу, затем резко отводит палец назад, пока ось R уходит вниз, покидая зону столкновения за миллисекунды до того, как фланец проходит примерно 45 градусов. Чтобы вычислить траекторию выхода, машине необходимо знать точную геометрию установленных пальцев заднего упора.

Опасное неправильное использование механизмов компенсации: почему сложные смещения по осям никогда не должны скрывать упругий возврат материала или износ инструмента

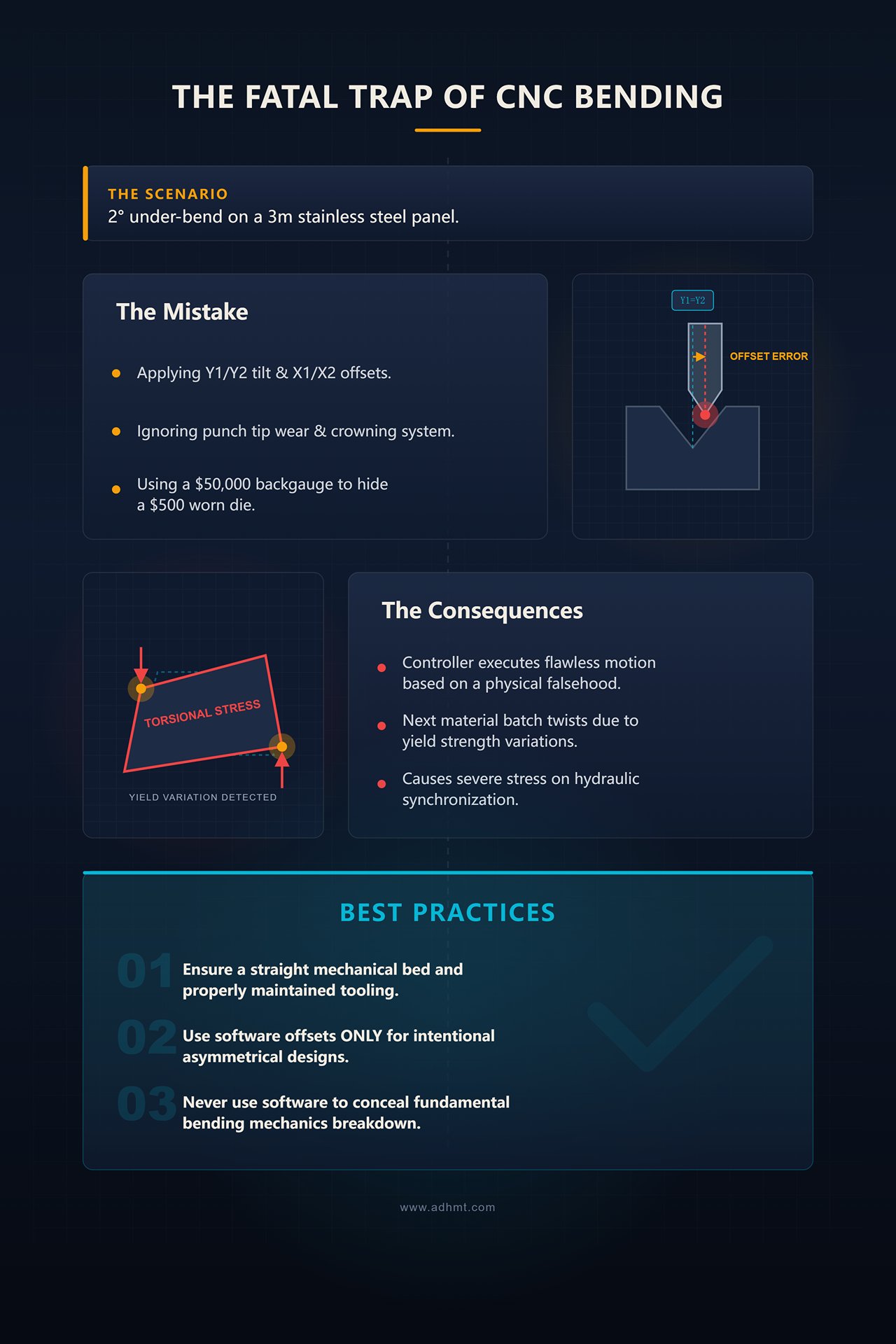

Оператор замечает недогиб на два градуса с левой стороны трёхметровой панели из нержавеющей стали. Вместо того чтобы проверить износ вершины пуансона или правильность механической системы бомбировки, он открывает контроллер, вводит наклон по осям Y1/Y2 и смещает оси X1/X2, чтобы заставить деталь войти в допуск.

Это роковая ловушка. Контроллер ЧПУ теперь выполняет математически безупречное движение, основанное на физической лжи. Вы используете многоосевой задний упор с точностью 1 к 50 000, чтобы скрыть износ матрицы 1 к 500. Ось Y обеспечивает усилие, но не может компенсировать наклеп материала или изношенный радиус инструмента. Когда следующая партия материала придёт с чуть иным пределом текучести, этот программный наклон приведёт к чрезмерной компенсации — перекручивая деталь и, возможно, перегружая гидравлическую синхронизацию машины. Если [геометрия детали] требует строгих допусков на большой длине, то [оси Y1/Y2]必须 поддерживаться ровным механическим столом и исправным, должным образом обслуживаемым инструментом. Программные смещения предназначены для учёта намеренно асимметричных конструкций, а не для сокрытия разрушения базовых принципов гибки.

За пределами "вверх, вниз и назад": где основные оси достигают своих геометрических границ

Контейнер для брака не волнует, насколько ваш оператор предан делу. Когда кто-то пытается вручную компенсировать отсутствие осей ЧПУ, он вступает в математическую схватку, которую невозможно выиграть. Чтобы понять, почему брак продолжает накапливаться, нужно рассмотреть геометрические предположения, заложенные в стандартном трёхосевом листогибочном прессе. Простая машина работает на жёстком допущении: материал абсолютно однороден, а линия гиба идеально параллельна заднему краю. Как только ваша деталь нарушает хотя бы одно из этих условий, основные оси перестают производить корректно сформированные детали и начинают производить отходы. Так как же машина, кажущаяся точной, выдаёт фундаментально ошибочный результат?

Y1 и Y2: почему синхронизация ползуна влияет на вариацию угла

Продвиньте 10-футовую панель из нержавеющей стали толщиной 11 g в пресс, расположив линию гиба полностью с левой стороны инструмента. Оси Y1 и Y2 управляют гидроцилиндрами, используя линейные энкодеры для синхронизации хода ползуна с точностью до 0,01 мм. На бумаге это выглядит идеально. Но как только гиб выполняется вне центра, сопротивление становится резко несимметричным. Левый цилиндр испытывает сильное сопротивление, правый — почти никакое. Хотя оси Y заставляют ползун опускаться на одинаковую глубину, рама машины прогибается под неравномерным усилием.

Оси Y определяют глубину хода, но не “видят” упругого возврата или прогиба боковых стоек под ними. Когда распределение усилий неравномерно, синхронизация сама по себе не обеспечит стабильности угла. Контроллер предполагает, что ползун идеален по уровню, хотя на практике вершина пуансона слегка наклонена относительно прогнувшейся станины. Если оси Y не способны гарантировать одинаковый угол при несимметричных нагрузках, что произойдёт, когда оси X и R будут работать с несимметричными кромками?

X и R: глубина и высота заднего упора — почему они дают сбой на конусных фланцах

Рассмотрим развертку желоба с задним фланцем, имеющим конус 15°. Ось X перемещает упор вперёд и назад, а ось R регулирует его по вертикали. Эта схема безупречно работает, когда кромка, лежащая на пальцах упора, параллельна линии гиба. Но если приложить этот фланец под углом 15° к жёсткой, параллельной направляющей оси X, материал соприкоснётся только с одним пальцем. В этот момент стандартная ось X перестаёт выполнять функцию надёжного упора и превращается в ось вращения.

Оператор начинает подкладку вручную или ориентируется на визуальные отметки. Доля миллиметра вращения у заднего упора превращается в заметную угловую ошибку на линии гиба. Когда геометрия детали включает конусную кромку, стандартная ось X не просто рискует неточностью — она математически гарантирует кривой гиб. Где именно проходит граница, за которой отсутствие истинного параллельного упора превышает то, что оператор может физически компенсировать?

Порог геометрии: когда ручная регулировка заднего упора перестаёт быть “достаточно хорошей”

Посмотрите, как оператор пытается сформировать тяжёлый, асимметричный кронштейн, требующий трёхточечной опоры. Он ослабляет болты, вручную двигает пальцы и пытается выставить упоры под нужным углом, чтобы следовать за конусностью. Но без независимого контроля глубины для каждого пальца он действует наугад. Геометрический порог пересекается в тот момент, когда деталь требует одновременно двух разных глубинных размеров. Ни один человек не сможет удержать тяжёлую стальную заготовку в одном шарнире, при этом идеально совмещая лазерную прорезь со вторичной визуальной меткой. Когда ползун приближается к точке зажима, металл неизбежно сдвигается.

Контейнер для обрезков — это счёт за именно этот сбой.

Если деталь повернётся хотя бы на 0,5 градуса до контакта пуансона, получившийся фланец не пройдёт проверку. Ручная подстройка перестаёт быть “достаточно хорошей” в тот момент, когда деталь теряет прямую, параллельную кромку для позиционирования. Геометрия переросла фиксированную декартову сетку станка, и никакое мастерство оператора не способно превзойти физику одноосного заднего упора. Настоящий вопрос звучит так: как математически зафиксировать непараллельную кромку, прежде чем ползун начнёт двигаться?

Обратное проектирование по геометрии заготовки: когда трёх осей достаточно, шесть — в самый раз, а восемь действительно имеют смысл

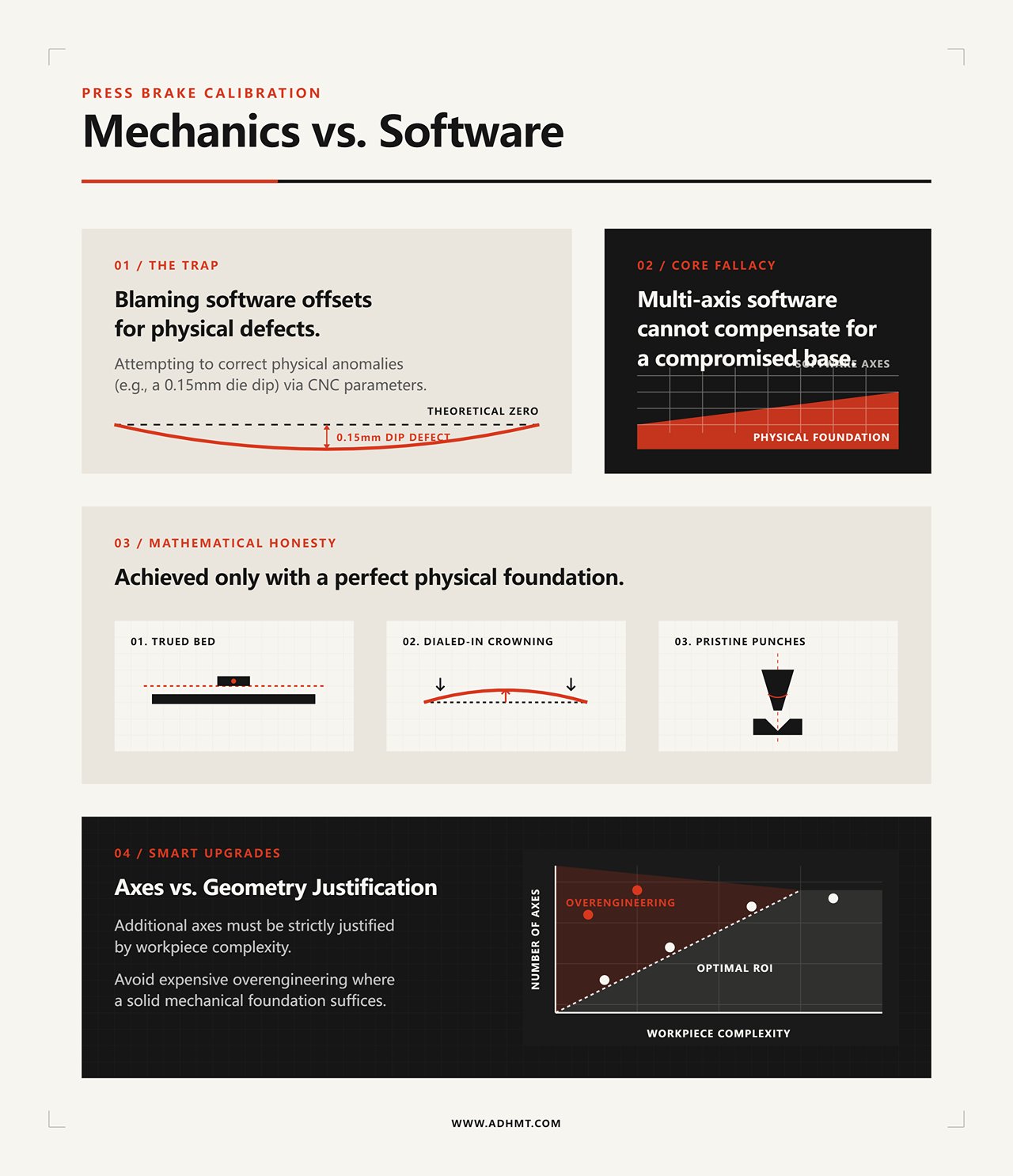

Однажды я наблюдал, как цех потратил три смены на перекалибровку осей X1/X2 на новом листогибе, потому что их асимметричные фланцы постоянно перекручивались. Они обвиняли программные смещения и копались в параметрах контроллера. Я установил индикатор часового типа на нижнюю матрицу и обнаружил прогиб 0,15 мм прямо по центру.

Считать, что многокоординатное программное обеспечение способно компенсировать нарушенную механическую основу, — математическое заблуждение.

Когда механическая поверхность выровнена, компенсация прогиба настроена, а пуансоны подтверждены как безупречные, станок становится математически честным. Только тогда можно перестать бороться с калибровкой и начать согласовывать конфигурацию машины с реальной геометрией металла. Имея прочное основание, каждую дополнительную ось нужно оправдывать самой деталью, а не абстрактным желанием универсальности. Так где же именно проходит граница между необходимым улучшением и дорогим упражнением в сверхинженерии?

Простые Г-образные и П-образные детали (3–4 оси): где на самом деле потолок точности?

Возьмём стандартный кронштейн из стали толщиной 10 калибра с двумя гибами под 90 градусов. Базовая конфигурация с 3 осями (Y1/Y2, X, R) или 4 осями справляется с этим без усилий. Ось X определяет длину фланца, оси Y управляют глубиной гиба, а ось R поднимает упор для освобождения матрицы. Пока профиль детали остаётся строго параллельным, предел точности удивительно высок.

Этот предел рушится в тот момент, когда профиль теряет симметрию.

Представьте П‑образный профиль с фланцем 50 мм слева и 52 мм справа. В 3‑осевой машине ось X движется на одной балке — она не может разделить разницу. Оператор гнёт сторону 50 мм, затем вручную снимает зажим, двигает пальцы заднего упора или прибегает к ступенчатому упору, что требует рискованных манипуляций руками, чтобы деталь осталась квадратной. Тем временем контейнер для обрезков незаметно заполняется деталями, которые сдвинулись на доли миллиметра во время этих манёвров. Когда геометрия детали требует одновременных, неравных длин фланцев, жёсткость оси X превращается из достоинства в недостаток. В какой момент скрытая стоимость этой ручной хореографии наконец превысит цену независимых приводов по осям?

Корпуса, составные многосегментные и эксцентричные детали (5–6 осей): когда ROI наконец становится положительным

Вообразите четырёхгибовый электрический корпус с внутренними монтажными закладными, расположенными на разной глубине. Здесь конфигурация с 6 осями (Y1/Y2, X, R, Z1, Z2) перестаёт быть роскошью и становится математической необходимостью. Оси Z1 и Z2 движутся независимо влево и вправо, позволяя пальцам точно становиться за узкие вырезы при формировании внутренних закладных — без единого шага со стороны оператора.

Опора на человеческие руки, чтобы компенсировать разрыв между простой машиной и сложной геометрией, — это не бережливое производство, а институционализированная неэффективность.

Реальная отдача от инвестиций проявляется, когда вы начинаете гнуть эксцентричные детали — например, наклонный загрузочный лоток. Для позиционирования непараллельной кромки требуется независимый контроль глубины. С X1/X2 левый палец может стоять на 100 мм, а правый — на 115 мм, при этом ось R поднимается, чтобы поддержать металл, который естественно провисает. 6‑осевой станок поглощает эту асимметрию, позволяя оператору лишь нажать педаль. Однако то, что часто упускают в руководствах по оборудованию, — это критический сдвиг: переход от четырёх к шести осям превращает программирование из простой линейной настройки в управление настоящими многомерными столкновениями. Если шесть осей уже решают 80% асимметричных геометрий, то настоящий вопрос в следующем: какую проблему на самом деле пытается решить отрасль, продвигая восьмиосевые машины?

Конические секции и фасонные гибы: является ли система с 8 осями единственным решением, или оптимизация оснастки может дать тот же результат с меньшим числом осей?

Формирование конической опоры уличного светильника требует позиционирования по непрерывно сужающемуся, изогнутому краю. Полная конфигурация с 8 осями (Y1/Y2, X1/X2, R1/R2, Z1/Z2) решает это, позволяя осям R1 и R2 наклоняться независимо, точно повторяя угол конуса. С чисто механической точки зрения это элегантное и точное решение сложной геометрической задачи.

Но маркетинговое обещание, что “8 осей = полная независимость”, часто вводит в заблуждение.

Во многих восьмиосевых конструкциях ось X всё ещё движется по общей главной балке, а значит, реальный независимый контроль глубины механически ограничен. К тому же сложность программирования возрастает экспоненциально: одна ошибка в высоте R2 может привести к столкновению по X1. На практике система с 8 осями действительно незаменима лишь в одном случае — в полностью автоматизированных роботизированных ячейках, где роботу требуется точная многомерная координатная обратная связь для безопасной и повторяемой работы. Для ручных цехов, если геометрия детали включает резкие конусности, нестандартная оснастка зачастую превосходит расширение по осям. Обработанный из уретана упор, форма которого соответствует радиусу конуса, можно напрямую прикрутить к стандартному шестёросевому пальцу. Если в вашем цехе детали всё ещё загружают вручную, вам не нужны восемь осей — вам нужна более умная оснастка. Настоящий вызов в следующем: как спроектировать индивидуальные блоки заднего упора, которые позволят шестёросевому станку работать как восьмиосевая система без риска столкновения ползуна?

Множители настройки: как оси Z, V и действительно независимые оси устраняют ручные обходные операции

Зайдите на производственный участок и посмотрите, как оператор пытается зафиксировать трапецеидальное ребро жесткости на жесткой, прямой направляющей заднего упора. Неизбежно он тянется к магнитному угольнику или куску металла, чтобы компенсировать несоответствие. Полагаться на человеческие руки, чтобы устранить разрыв между простой машиной и сложной геометрией, — это не бережливое производство, а математическая ошибка. Контейнер для брака уже выписывает счет за эту деталь, прежде чем будет нажата ножная педаль. Чтобы надежно зафиксировать непараллельную кромку, оси машины должны адаптироваться к металлу, а не наоборот. Так как же физически переопределить опорные точки машины «на лету», не останавливая производство?

Оси Z1 и Z2: обеспечение работы в шахматном порядке для выполнения сложных коробок за одну установку

Представьте себе электрический корпус с четырьмя гибами. Боковые фланцы требуют минимального расстояния между пальцами, чтобы обойти оснастку, а длинные верхние и нижние панели требуют большого разлета пальцев, чтобы предотвратить провисание листа. На стандартной машине оператор сгибает длинные стороны на пятидесяти коробках, откладывает их в сторону, берет шестигранный ключ, вручную сдвигает пальцы внутрь, а затем гнет короткие стороны. Это две операции, два переналадки и пятьдесят шансов поцарапать материал.

Оси Z1 и Z2 приводят в движение это боковое позиционирование.

Контроллер с ЧПУ перемещает пальцы влево и вправо независимо между ходами. Оператор загружает заготовку один раз, сгибает длинную сторону, поворачивает деталь, и пальцы мгновенно сдвигаются внутрь, чтобы захватить узкий фланец для следующего гиба. Когда геометрия детали требует нескольких значений ширины фланца, оси Z1 и Z2 полностью устраняют промежуточное хранение незавершенных деталей. Коробка изготавливается за одну установку. Но что, если настоящая проблема — это не ширина фланца, а прогиб всего листа под нагрузкой?

Коронка по оси V: устранение “эффекта каноэ” на длинных листах без статических подкладок

Загрузите в пресс-листогиб 12-футовый лист из мягкой стали толщиной 1/4 дюйма и задайте команду на гиб под углом 90 градусов. Гидроцилиндры по краям движутся вниз, но центр стола физически прогибается под колоссальной нагрузкой. В результате деталь имеет угол 90 градусов на концах и 93 градуса в середине — классический эффект каноэ. Операторы часто пытаются компенсировать это, подкладывая полоски бумаги или металлические прокладки и приклеивая их под центр нижней матрицы, чтобы приподнять её. Именно в таких ситуациях — длинное основание, большая нагрузка — специализированный крупногабаритный листогиб с ЧПУ с интегрированной системой коронок и точным управлением осями устраняет ручные догадки; такие системы, как решения от ADH Machine Tool для крупных пресс-листогибов предназначены для компенсации прогиба стола с помощью программного корректора, а не импровизированных подкладок.

Ось V компенсирует вариабельность материала и механический прогиб, заменяя бумажные и скотчевые подкладки моторизованной клиновой системой, встроенной непосредственно в основание машины.

Когда ползун опускается вниз, ЧПУ вычисляет необходимую нагрузку и приказывает оси V приподнять центр нижней балки ровно на долю миллиметра, нужную для компенсации прогиба вниз. Стол динамически изгибается, отражая форму ползуна. Как только длина детали превышает четыре фута, ось V перестает быть опцией — она становится необходимостью для поддержания стабильного угла гиба по всей длине. Но это ставит новый вопрос: как сохранить такой уровень точности, если кромка заготовки намеренно не прямая?

Независимые оси X1/X2: единственный способ гарантировать точность при работе с асимметричными деталями

Рассмотрим лазерно вырезанный переходной воздуховод с фланцем, который сужается слева с двух дюймов до четырех дюймов справа. Обычная ось X приводит оба пальца заднего упора в движение синхронно, создавая параллельную опору для непараллельной кромки. У оператора остаётся ни одной квадратной, ни повторяемой точки для прижатия. Независимые оси X1 и X2 разрывают эту механическую связь. Левый палец позиционируется по двухдюймовому размеру, а правый — независимо останавливается на четырех дюймах.

Теперь задний упор точно повторяет конусность.

Оператор прижимает кривую заготовку к двум жестким, математически точным упорам. Нет перекручивания, догадок и смещения в момент зажатия. Деталь фиксируется в декартовой системе координат ЧПУ ещё до того, как ползун начнет движение. Фиксируя настоящую геометрию заготовки, оси X1 и X2 устраняют брак, вызванный угловым смещением. Но каждый дополнительный независимый мотор повышает стоимость машины. В какой момент цена дополнительных осей становится выше, чем цена брака, который они предотвращают?

Delta X и задние упоры с 6 осями: когда окупаемость наконец становится оправданной?

Полностью оснащённый задний упор с шестью осями в сочетании с Delta X — позволяющий одному пальцу двигаться независимо по оси глубины с заданным смещением — может увеличить цену машины на 30 000–50 000 $. Завод, производящий тысячи одинаковых простых кронштейнов, никогда не окупит эти вложения; реальная потеря там — это потраченный капитал, а не брак. Однако в мелкосерийном производстве с большим разнообразием деталей экономика меняется на противоположную.

Проследите за минутами, теряемыми на разборку и перестройку установок.

Если оператор тратит десять минут за смену на ручную регулировку пальцев заднего упора для сложной геометрии, это выливается более чем в сорок часов потерянного машинного времени в год. Добавьте брак, возникающий из-за подгонки методом проб и ошибок, и полностью оснащённая машина может окупить дополнительные оси менее чем за восемнадцать месяцев. Контейнер для брака — это бухгалтерская книга: каждая плохая деталь — осязаемый счёт за отсутствующую возможность. Настоящий вопрос не в том, полезны ли дополнительные оси теоретически, а в том, как определить, какие именно нужны на вашем производственном участке.

Для предприятий, оценивающих этот компромисс, самый быстрый способ получить ясность — сопоставить актуальный набор своих деталей с реальными конфигурациями машин и вариантами автоматизации. ADH Станок работает на полностью ЧПУ гибочных прессах и связанных системах автоматизации обработки листового металла, что облегчает оценку, сократят ли установка Delta X, независимые пальцы или полный 6-осевой задний упор время переналадки достаточно, чтобы оправдать стоимость. Если вы хотите проверить окупаемость инвестиций на своих деталях и объемах, вы можете связаться с нами начать практическое обсуждение конфигурации и применения.

Сопоставление вашего набора деталей с осями, которые действительно окупаются

Базовый 3-осевой гибочный пресс (Y1/Y2, X и R) предназначен для равномерных гибов под углом 90 градусов на простых кронштейнах. Для большинства ежедневных операций эта конфигурация является эффективной и экономичной основой. Предположение, что каждой мастерской нужен 6-осевой задний упор только потому, что он существует, — математическая ошибка. Если геометрия детали никогда не требует определённой оси, то контейнер для отходов никогда не выставит счет за её отсутствие. Чтобы определить, какие модернизации действительно нужны вашему цеху, нельзя полагаться на рекламный буклет станка. Нужно изучить ваши маршрутные карты. Так как же превратить стопку чертежей в точную и оправданную конфигурацию оборудования?

Если вы хотите преодолеть разрыв между чертежами и обоснованной конфигурацией, конкретные технические документы помогают гораздо больше, чем маркетинговые заявления. Подробные схемы осей, варианты заднего упора и технические примечания позволяют проверить предположения на реальных деталях. Для читателей, которым нужен такой уровень специфики, компания ADH Machine Tool публикует загружаемые технические брошюры и спецификации — основанные на полностью ЧПУ-ориентированном портфеле гибочного оборудования — которые можно использовать как рабочий справочник при сопоставлении ассортимента ваших деталей. Доступ к этим материалам можно получить здесь: скачать технические брошюры.

Начните с последовательности гибов: какие движения должны быть независимыми?

Рассмотрим последовательность прогрессивной гибки, использующую три разные станции инструмента, расположенные по всей рабочей поверхности станка. На стандартном гибочном прессе перемещение детали от пуансона под углом 30 градусов слева к матрице для выравнивания справа требует, чтобы пальцы заднего упора двигались вместе с оператором. Когда эти пальцы приходится перемещать вручную между станциями, вы фактически оплачиваете работу квалифицированного специалиста как линейного привода. Если геометрия детали требует последовательной гибки на нескольких станциях, оси Z1 и Z2 становятся не дополнительными, а обязательными — они устраняют необходимость ходить и перемещать упор вручную. Но что если инструмент остаётся неподвижным, а изменяется сама деталь?

Рассмотрим один большой панельный лист, где глубина отбортовки меняется на разных участках одной и той же кромки. Стандартная ось X заставляет оба пальца заднего упора оставаться в одной плоскости. Чтобы сформировать ступенчатую отбортовку в таких условиях, оператор должен согнуть одну секцию, снять деталь, вручную переставить упоры, а затем согнуть следующую секцию. Независимые оси X1 и X2 разрывают эту жёсткую связь, позволяя одному пальцу располагаться на двух дюймах, а другому — на четырёх. Главная ось X по-прежнему определяет номинальную глубину, но независимость X1/X2 обеспечивает локальную вариацию. Когда одна кромка требует нескольких операций манипулирования, станок теряет рабочее время. Вопрос в следующем: как убедиться, что эти моторизированные движения сразу дают точные детали?

Повторяемость против возможностей: когда программное обеспечение заменяет руки опытного оператора

Добавление оси Z или Delta X позволяет независимо перемещать пальцы, но сама возможность не гарантирует повторяемости. Перед запуском серьёзной производственной программы на станке с множеством опций оператор должен откалибровать каждую ось и точно сопоставить профиль компенсации прогиба с толщиной материала. Если программное обеспечение ЧПУ не может автоматически синхронизировать эти независимые моторы с базой данных инструмента, даже высоко функциональный станок создаст отходы из-за тонких несоответствий. Ось Z может физически установить палец, но программное обеспечение обеспечивает избегание столкновений и позиционную точность. Возникает неизбежное сомнение: мы просто заменяем ручную работу по гибке ручным программированием?

Опираться на человеческие руки, чтобы компенсировать разрыв между простым оборудованием и сложной геометрией детали — это не бережливое производство. Опытный оператор может подложить прокладку под матрицу или визуально выровнять конусную отбортовку, но он не сможет повторить ту же регулировку точно так же пятьдесят раз подряд. Моторизированные оси устраняют изменчивость ручных действий и заменяют её стабильностью сервоприводов. То, что вы действительно покупаете, — это повторяемость. Если прямолинейность детали зависит от мышечной памяти оператора, удерживающего материал у смещённого заднего упора, то контроль качества основан не на процессе, а на оптимизме. Но означает ли это, что каждое производство должно автоматизировать каждое возможное движение?

Малосерийное производство против конвейера: как объём переворачивает уравнение окупаемости осей

Производственная линия, выпускающая десять тысяч одинаковых кронштейнов для систем HVAC в месяц, прекрасно работает на простом 3-осевом станке. Настройка может занять двадцать минут, но эта стоимость распределяется на доли копейки на весь выпуск. Ось Y обеспечивает основную точность гибки, а оси X и R каждый раз позиционируют одинаковую отбортовку. В этом контексте добавление $40,000 шестиа осевого заднего упора не даёт ничего готовой детали. Большой объём снижает долю времени переналадки. Когда набор деталей не меняется, стандартное оборудование не ограничение — это исключительно эффективная база. Зачем мастерской отклоняться от конфигурации, которая уже оптимальна?

В малосерийной мастерской с высокими вариациями этот расчёт радикально меняется. Представьте электрический корпус из четырёх гибов, изготавливаемый партией по пять штук. Если оператор тратит тридцать минут на ручную регулировку пальцев заднего упора для этого короткого цикла, время настройки стоит дороже самого листового металла. Мастерские с большим разнообразием живут или умирают от эффективности переналадки. Когда график требует пять смен инструмента и десять разных геометрий за смену, дополнительные оси становятся прямым множителем времени работы станка. Объём меняет уравнение окупаемости: производственные линии окупают оси за счёт пропускной способности, а малосерийные мастерские — за счёт устранения настроек. Итак, что будет, если мы посмотрим дальше заднего упора и рассмотрим инструмент, который фактически удерживает деталь?

Критерии выбора и принятия решений: поиск “идеального числа” осей, которые полностью соответствуют задачам

Если вы хотите сформировать асимметричную коническую отбортовку, но отказываетесь инвестировать в независимые оси X1/X2 и R1/R2, вам придётся обходить картезианскую сетку. Решение — изготовить индивидуальный полиуретановый блок со ступенчатой, наклонной поверхностью, точно соответствующей конусу, и прикрутить его к стандартному шестиа осевому пальцу заднего упора. ЧПУ всё ещё считает, что позиционирует плоский палец в квадратную координату, а полиуретановая геометрия компенсирует форму в реальности. Чтобы предотвратить катастрофическое столкновение ползуна, необходимо запрограммировать фиктивную глубину пальца — сместив ось X ровно на толщину блока — и ограничить ход оси Z, чтобы полиуретан никогда не заходил в зону матрицы V во время цикла.

Но использование человеческих рук и самодельных приспособлений для покрытия разрыва между базовым оборудованием и сложной геометрией — это не бережливое производство.

Такой подход — лишь временное решение. Полиуретановые блоки изнашиваются, фиктивные смещения забываются второй сменой, и рано или поздно столкновение неизбежно. Чтобы определить истинное “золотое число” осей, действительно необходимых вашей мастерской, перестаньте изучать рекламные проспекты и начните изучать контейнер для отходов. Идеальная конфигурация — это задача по математике: каждая моторизованная ось должна напрямую устранять конкретную ручную обходную операцию. Если нет — ей там не место.

Шаг 1: вычлените 20 самых сложных деталей и разберите их реальные траектории гибки и точки возможных помех

Не тратьте время на аудит своих стандартных деталей. Обычный 3-осевой станок будет гнуть кронштейны под углом 90 градусов весь день без возражений. Вместо этого извлеките из своего графика самые трудные 20% детали — многорадиусные авиакосмические панели и наклонные загрузочные желоба, которые неизменно вызывают у операторов раздражение.

Составьте карту точных точек интерференции.

Если деталь включает отбортовку, которая сужается от двух дюймов слева до четырёх дюймов справа, независимые оси X1/X2 предотвращают вращение до того, как произойдёт защемление. Если геометрия требует переворота глубокой коробки, где ранее загнутая отбортовка грозит столкновением с задним упором, ось R поднимает пальцы, создавая вертикальный зазор. Покупка оси, которую нельзя напрямую связать с физической точкой интерференции на конкретном чертеже, — это математическая ошибка. Вы не приобретаете абстрактную возможность — вы покупаете моторизованное решение конкретной пространственной проблемы.

Шаг 2: Рассчитайте скрытые издержки — оцените нелинейный рост времени программирования, обучения операторов и циклов калибровки

Добавление осей не увеличивает эффективность по прямой — оно умножает сложность. Пресс-гиб с 8 осями (Y1, Y2, X1, X2, R1, R2, Z1, Z2) — техническое чудо для высокообъёмных, многостаночных автомобильных работ, но для средней производственной мастерской он несёт колоссальные скрытые расходы.

Каждый независимый двигатель требует внимания.

Каждое асинхронное движение вызывает необходимость симуляций проверки столкновений в вашем программном обеспечении для офлайн-программирования. Поместите 8-осевой станок в цех с высокой текучестью кадров и ограниченными базовыми навыками, и он проведёт больше времени в простое, чем в гибке. Операторы будут застопориваться, пытаясь настроить что-то столь базовое, как высота пальца R2. Всё время настройки, которое вы, как думали, сэкономили, устранив ручные регулировки, тут же поглотится устранением программных ошибок и ошибок калибровки. Чтобы увидеть правду, вычислите реальную почасовую стоимость офлайн-программирования и специализированного обучения, а затем вычтите её из предполагаемого прироста производительности. Если результат отрицательный, эти дополнительные оси не помогают — вы теряете деньги.

Шаг 3: 4 оси с ручной тонкой настройкой против 6 осей полностью автоматических — поиск истинного баланса между стоимостью и эффективностью

Представьте простую электрическую коробку с четырьмя гибами. Пресс-гиб с 4 осями (Y1, Y2, X, R) выполняет последовательность гибов безупречно, но оператор должен вручную перемещать пальцы оси Z из стороны в сторону при переключении между длинными и короткими отбортовками.

Если вы изготавливаете партии из 500 одинаковых коробок раз в месяц, эта ручная регулировка оси Z — три минуты на настройку — практически несущественна. Но в условиях большого разнообразия, когда вы переходите от широких панелей к узким десять раз за смену, эти же регулировки превращаются в часы потерянного времени работы. Здесь система с 6 осями (с моторизованными Z1/Z2) оправдывает себя, полностью устраняя ручное вмешательство. ЧПУ автоматически выставляет пальцы в нужное положение между гибами. Высокий объём допускает ручную подстройку; разнообразная, сложная геометрия требует полностью автоматического позиционирования.

Заключение: Ось на пресс-гибе с ЧПУ решает конкретную пространственную задачу — это не трофей производительности

Мы начали с того, что рассматривали конфигурацию станка как бюджетный вопрос, но на самом деле это жёсткое пространственное уравнение. Каждая ось — это не более чем мотор, привязанный к координате, установленный для устранения конкретного человеческого вмешательства. Перестаньте считать количество осей показателем технического престижа. Если ваш контейнер для брака наполнен перекрученными конусами и зауженными деталями, независимые оси заднего упора — математическое решение. Если он переполнен прямыми кронштейнами, всё, что сверх 4-осевого станка, — чистое тщеславие. Правильный пресс-гиб — это тот, где каждый двигатель оправдывает своё существование — и не тратится ни доллар на измерение, с которым ваш металл никогда фактически не соприкасается.

|## Анализ требований к осям на основе доказательств из вашего контейнера для брака

Контейнер для брака — это не кладбище неудавшейся стали; это детализированный отчёт о геометрических недостатках вашего станка. Новую пресс-гибовую машину не выбирают по глянцевому буклету — её выбирают, анализируя точные режимы отказа трёх наиболее часто попадающих туда деталей. Полагаться на человеческие руки для компенсации разрыва между базовым оборудованием и сложной геометрией — это не бережливое производство; это временное обходное решение, которое практически гарантирует будущий брак. Настоящий вызов в следующем: как отличить человеческую ошибку от механического ограничения?

Как определить, вызывает ли ваша текущая конфигурация осей непостоянные изгибы

Прежде чем обвинять станок, изолируйте точку отказа. Если операторы пропускают калибровку при переходе с стали толщиной 16-гейдж на алюминий 1/4 дюйма, последующий брак не имеет ничего общего с тем, сколько осей имеет пресс-гиб. 6-осевой станок создаст плохие детали столь же эффективно, как и 3-осевой, если инструмент установлен неправильно и опорные точки не обнулены корректно. Так где же начинается настоящий механический недостаток?

Когда калибровка надёжна, переключите внимание на геометрию. Если длинная асимметричная деталь продолжает скручиваться, потому что оператор не может равномерно поддерживать её вес, независимые цилиндры Y1/Y2 стабилизируют нагрузку. Если зауженная отбортовка сталкивается с фиксированным задним упором, ось X2 компенсирует этот сужающийся угол. Задача — отследить каждый ошибочный гиб до конкретной пространственной интерференции — той, с которой человеческие руки не могут надежно справиться. Но задайте более сложный вопрос: что, если этот неправильный гиб — исключение, а не правило?

Сопоставьте количество осей с 80% работы, которую вы действительно выполняете — а не с самой впечатляющей деталью, которую вы когда-либо цитировали

Настраивать станок для единичного авиакосмического прототипа, когда ваш основной бизнес — HVAC-кронштейны, — это математическая ошибка. Стандартная 3-осевая конфигурация (Y1/Y2, X, R) обеспечивает равномерные гибы под 90 градусов с максимальной эффективностью. Зачем отказываться от проверенной базы, которая уже выполняет свою работу идеально?

Представьте коробку с четырьмя гибами. Когда отбортовки одинаковы и материал ведёт себя предсказуемо, 3-осевой станок справляется с этим без усилий. Ограничения возникают только при высокой вариативности геометрии. Начните с аудита вашего производственного графика. Если 80% вашего объёма состоит из стандартных кронштейнов и коробок, покупка 8-осевого станка означает, что операторы будут вынуждены бороться с сложным программным обеспечением проверки столкновений для деталей, которым вовсе не требуется независимое движение пальцев. Согласуйте количество осей с этим 80% базовым объёмом и направьте оставшиеся 20% нетипичные детали в отдельную ячейку. Настоящий вопрос в том, как преобразовать этот аудит в чёткий, аргументированный документ для закупки.

Пять вопросов, на которые вы должны ответить, прежде чем запрашивать коммерческое предложение на станок

Теперь вы готовы составить запрос на предложение (RFQ). Не спрашивайте у производителя, что он рекомендует. Вместо этого представьте ему четкие, не подлежащие обсуждению ответы на следующие пять переменных:

Во‑первых, каков максимальный угол конуса на вашей самой массовой несимметричной детали? Если ответ — ноль, то нет никаких оснований для оси X2.

Во‑вторых, сколько раз за смену операторы вручную регулируют ширину упоров заднего упора? Если ответ — меньше трёх, то моторизованные оси Z1/Z2 просто автоматизируют перемещение, которое почти никогда не требуется.

В‑третьих, включает ли ваша типовая заготовка отгибы, которые мешают работе с фиксированным задним упором? Если да, то ось R позволяет пальцам приподниматься и обходить зону столкновения.

В‑четвёртых, обрабатываете ли вы листы настолько большие, что для удержания их в горизонтальном положении нужны два оператора? Если да, то системы поддержки листа необходимы для удержания нагрузки.

В‑пятых, есть ли у ваших операторов навыки офлайн‑программирования, чтобы управлять независимыми, асинхронными осями, не создавая при этом простоев станка?

Если предлагаемая ось не отвечает напрямую ни на один из этих вопросов, исключите её из предложения. Вы больше не покупаете гибочный пресс — вы создаёте целенаправленно спроектированное пространственное решение, предназначенное для устранения брака в источнике.
