Где-то в мире существует гибочный пресс усилием 5000 тонн с длиной стола 22,2 метра, созданный специально для гибки стальных листов толщиной до 320 миллиметров. Это инженерное чудо. И это идеальный пример рациональной закупки. Покупатели не приобретали усилие в 5000 тонн только потому, что это впечатляюще смотрелось в спецификации; они купили его, потому что этого требовала их физическая реальность. Для производителей, сталкивающихся с такой же реальностью гибки крупногабаритных форматов, оборудование ADH Machine Tool с ЧПУ крупногабаритное решение для листогибов актуально по той же самой причине: выбор станка должен следовать за деталью, а не за максимальными характеристиками из каталога.

Однако, зайдя в типичный цех металлообработки, вы часто обнаружите обратное: 250-тонные 8-осевые станки, которые теряют свою стоимость в углу, пока операторы мучаются с гибкой кронштейнов из 14-го калибра (около 2 мм). Разрыв начинается в отделе закупок. Мы покупаем станки, основываясь на максимумах из каталога, ожидая, что пиковая производительность сохранится в повседневном рабочем процессе. Это случается редко.

Заблуждение спецификаций: почему покупка "лучшего" станка часто не оправдывает себя в цеху

Разница между лабораторной точностью и повторяемостью в условиях цеха

В брошюре может гордо указываться повторяемость хода траверсы ±0,0001 дюйма. Это число подтверждено в сборочном цехе с климат-контролем с использованием идеально однородных тестовых блоков. Но ваш цех не обрабатывает тестовые блоки. Вы выполняете воздушную гибку обычной низкоуглеродистой стали марки A36, где внутренний радиус гиба естественным образом формируется примерно как 16% от раскрытия V-образной матрицы. Если вы используете матрицу 1 дюйм, вы получите радиус 0,16 дюйма.

Для читателей, сравнивающих эти опубликованные цифры с реальными условиями гибки, ADH Machine Tool предоставляет загружаемые материалы по продукции, касающиеся гибки с ЧПУ и связанных с ней систем автоматизации листового металла, с технической документацией, подкрепленной исследованиями и разработками, доступной в ее библиотеке брошюр.

Этот расчет предполагает однородный материал. Когда ваша следующая партия стали приходит с отклонением в 10% по пределу прочности на разрыв или с немного другим направлением волокон, точность траверсы ±0,0001 дюйма ничего не значит. Станок идеально выйдет на запрограммированную глубину, а угол гиба все равно будет неверным. Точность станка изолирована от изменчивости материала. Покупка экстремальной механической повторяемости не дает вам идеальную деталь; она лишь гарантирует, что станок будет совершать одну и ту же ошибку с безупречной последовательностью.

Почему менталитет "чем больше, тем лучше" ведет к дорогостоящим простоям

Понаблюдайте за оператором гибочного пресса десять минут. Фактический ход гибки — момент, когда пуансон входит в матрицу — занимает всего несколько секунд. Остальная часть цикла — это работа с материалом: подача листа к заднему упору, выравнивание, зажим, отвод и переворот детали.

Когда покупатели выбирают станок с избыточными характеристиками, они часто покупают лишнее усилие и длину стола в качестве страховки. 12-футовый (3,6 м) 300-тонный пресс покупается, даже если 80% работы цеха укладывается в 4-футовый (1,2 м) габарит и требует 50 тонн. Результатом является медленная траверса и огромные габариты, которые активно мешают оператору. Вы платите надбавку за то, чтобы перемещать более тяжелую траверсу медленнее, сокращая время цикла ваших самых массовых деталей, чтобы приспособиться к гипотетической тяжелой работе, которая может появиться в следующем году. Станок не просто простаивает, когда он выключен; он экономически простаивает во время каждого медленного хода сверхмощной траверсы.

Для более широкого понимания того, как подобрать тип станка под реальный ассортимент деталей, а не под максимальную мощность из каталога, руководство ADH Machine Tool на тему выбора лучшего типа гибочного пресса является полезным следующим материалом для чтения, особенно потому, что его фокус на гибочных прессах с ЧПУ напрямую связан с компромиссами между мощностью, скоростью и повседневной эффективностью обработки.

Определение “худшего случая”: ваша новая путеводная звезда при выборе станка

Геометрия инструмента определяет качество гиба задолго до того, как это сделает усилие. Отраслевое "правило 8" гласит, что идеальное раскрытие V-образной матрицы в восемь раз больше толщины материала. Это соотношение существует для оптимизации угловых характеристик, а не для минимизации усилия. Если вы попытаетесь силой согнуть толстый лист в узкой матрице, потому что вашему станку не хватает высоты раскрытия для правильного инструмента, никакое избыточное усилие не спасет деталь от растрескивания или деформации.

Правильный способ купить гибочный пресс — это заглянуть в ваш ящик с браком или деталями на доработку. Найдите деталь, которая постоянно создает проблемы вашим операторам. Возможно, это толстый узкий кронштейн, требующий массивной V-образной матрицы, а также высокого усилия и значительной высоты раскрытия. Возможно, это длинная тонкая панель, требующая очень сложного 6-осевого заднего упора для точного позиционирования. Это ваша деталь «худшего случая». Она представляет собой физический предел ваших текущих возможностей. Вы определяете размер станка не по верхней строчке каталога; вы определяете его, изучая точную геометрию и сопротивление материала этой конкретной детали. Для цехов, переходящих на более длинные панели или более требовательные процессы гибки, портфолио ADH Machine Tool по гибке с ЧПУ, включая тандемный листогибочный пресс, актуально, поскольку оно связывает обсуждение выбора с реальной геометрией детали, управлением процессом и производственной ценностью, а не только с максимумами из каталога. Если станок может легко справиться с вашей самой сложной деталью при правильных соотношениях инструмента, остальной ваш ассортимент будет гнуться без проблем.

Расшифровка ловушки тоннажа: расчет на основе сопротивления материала, а не только номинальной толщины

Изменчивость предела прочности на разрыв: скрытая причина неудачных гибов при правильных настройках

Стандартный лист низкоуглеродистой стали ASTM A36 имеет предел прочности на разрыв в диапазоне от 58 000 до 80 000 фунтов на квадратный дюйм (psi). Это отклонение в 38% является скрытой переменной в работе вашего станка. Когда вы программируете гиб на основе номинального среднего значения, вы, по сути, гадаете. Если поддон со сталью в вашем цеху находится в верхнем диапазоне этого предела прочности, материал будет сопротивляться деформации сильнее, чем предсказывает ваше программное обеспечение, что приведет к недогибу и немедленной отправке детали на доработку.

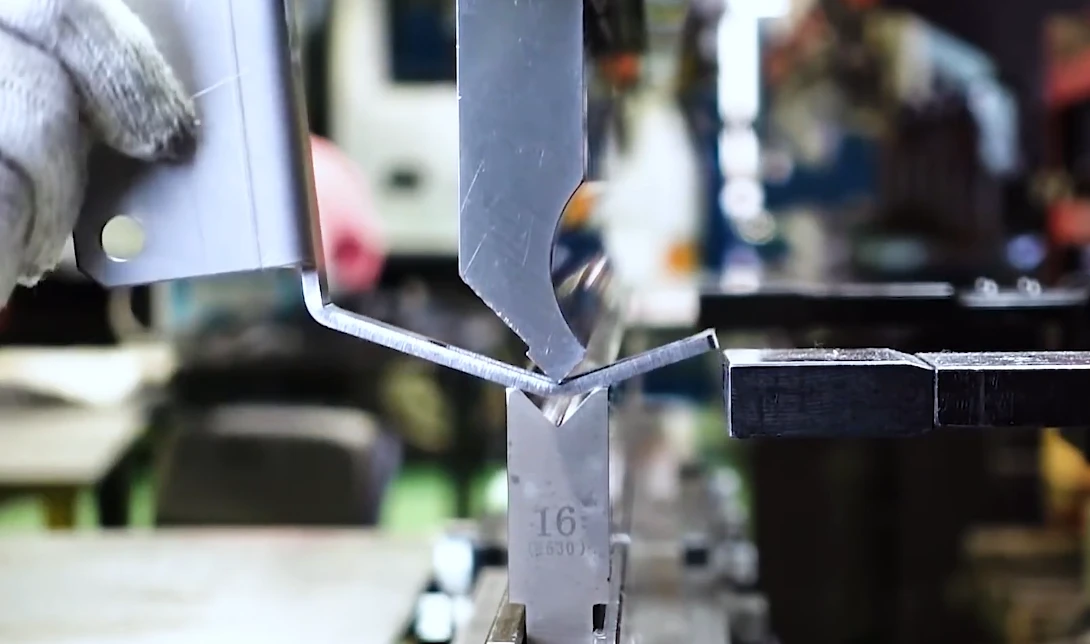

Листогибочный пресс не “знает” предел прочности конкретного листа, находящегося между инструментами; он знает только положение и давление, до которых ему было приказано дойти. При свободной гибке (воздушной гибке), где деталь касается оснастки только в трех точках, конечный угол является прямым результатом способности материала сопротивляться пуансону. Высокие нагрузки на растяжение увеличивают пружинение — тенденцию металла возвращаться к своей первоначальной форме после снятия нагрузки. Если ваш расчет тоннажа не учитывает верхний предел спецификации вашего материала, вам не просто не хватает мощности; вам не хватает запаса контроля, необходимого для того, чтобы перегнуть деталь достаточно сильно для компенсации этого пружинения.

Почему деталь идеально сгибается в 9:00 утра и получается бракованной в 2:00 дня на одном и том же станке?

Парадокс запаса безопасности: почему дополнительные 20% мощности необходимы (а 50% — это обуза)

Пиковый тоннаж при свободной гибке достигается не в начале хода; он резко возрастает, когда деталь достигает примерно 60 градусов внешнего угла гиба. Это точка максимального сопротивления, где материал подвергается наиболее интенсивной пластической деформации. Если вы подбираете станок для работы на 95% от его номинальной мощности для повседневных задач, вы достигаете этого 60-градусного пика прямо на пределе структурной целостности станины.

Работа станка на пределе приводит к тому, что С-образные рамы “разжимаются” или прогибаются. Хотя современные гидравлические системы компенсируют это путем бомбирования (прогиба) стола, рама под максимальной нагрузкой теряет жесткость, необходимую для микрорегулировок. И наоборот, покупка 300-тонного станка для выполнения 50-тонных работ столь же контрпродуктивна. Гидравлические клапаны имеют “оптимальный диапазон” разрешения; требовать от массивного цилиндра, рассчитанного на 3000 psi, точного перемещения при 300 psi — это все равно что пытаться делать операцию кувалдой. Вы теряете чувствительность, необходимую для обнаружения предела текучести материала, что приводит к несоответствию углов по всей длине стола.

Как найти “золотую середину”, где станок не перенапрягается и не простаивает?

Если это окно производительности зависит от ваших реальных материалов, радиусов гиба и производственной номенклатуры, портфолио станков для гибки с ЧПУ от ADH Machine Tool делает обсуждение выбора размера станка с учетом реальных требований к применению практическим следующим шагом; вы можете связаться с командой чтобы просмотреть правильную конфигурацию перед утверждением коммерческого предложения или шорт-листа поставщиков.

Выходя за рамки графиков: учет радиуса оснастки и физики свободной гибки

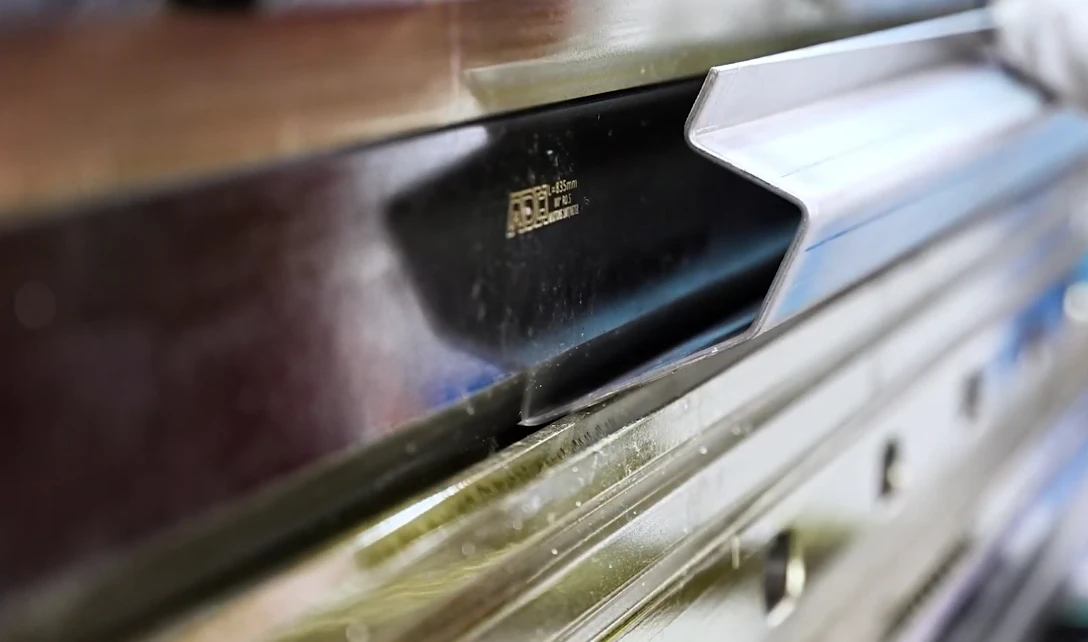

Отраслевым стандартом раскрытия V-образной матрицы является восьмикратная толщина материала (8T), но это экономическая рекомендация, а не закон физики. Если вы перейдете с раскрытия 8T на раскрытие 6T для получения более острого внутреннего радиуса, тоннаж, необходимый для выполнения этого гиба, увеличится примерно на 35%. Вы не изменили толщину материала, но фундаментально изменили рычаг воздействия пуансона на матрицу.

Это изменение переводит процесс из режима "формовки" в режим "деформации". Когда сила, необходимая для сгибания детали, превышает силу, необходимую для смятия или утонения материала в точке контакта, вы теряете геометрический контроль. Вы больше не выполняете свободную гибку; вы фактически занимаетесь чеканкой материала, что требует огромного тоннажа и экспоненциально ускоряет износ инструмента. Большинство покупателей смотрят на таблицу тоннажа и видят рейтинг "прошел/не прошел", но реальной точкой данных является «технологическое окно» — диапазон раскрытий V-образной матрицы и радиусов пуансона, которые вы можете использовать, оставаясь в пределах наиболее точного диапазона давления станка.

Что происходит, когда этот огромный диапазон давления применяется к деликатным требованиям работы с тонколистовым металлом?

Как избыточный тоннаж убивает точность при работе с тонким листовым металлом

Точность — это функция обратной связи, а обратная связь требует измеримого сопротивления. Когда вы кладете лист толщиной 16 калибра (1,5 мм) на мощный 400-тонный листогибочный пресс, вес одного только ползуна может обеспечить большее усилие, чем требуется для гиба. В этой ситуации гидравлическая система работает в самом низу диапазона считывания датчиков давления. 'Шум" системы — трение в направляющих, колебания температуры масла и гистерезис клапанов — становится больше, чем сигнал, необходимый для остановки ползуна.

При работе с тонким листом разница между 90-градусным и 91-градусным гибом может составлять микроны глубины хода ползуна. Высокотоннажный станок, построенный с массивными уплотнениями и клапанами с высоким расходом, не обладает "жесткостью" и разрешающей способностью на низких нагрузках, необходимыми для остановки ползуна с требуемой деликатностью. В итоге вы получаете станок, который, безусловно, силен, но функционально слеп к тонкой физике тонкого листа, который он пытается согнуть. Истинный возврат инвестиций (ROI) заключается в станке, который "чувствует" материал, поэтому разговор должен сместиться с того, какой вес может вытолкнуть станок, на то, как он управляет обратной связью от этого усилия.

Точность как диалог: синхронизация сервоприводов Y1/Y2 с реальностью прогиба станины

Контур обратной связи: как сервоклапаны решают проблему неравномерной нагрузки

Наклон рамы всего на 0,1 градуса вдоль оси Y — своего рода незаметная несоосность, вызванная плохо выровненным полом или неровным фундаментом, — достаточен для снижения равномерности усилия на 5%. Это не просто ошибка округления; она вызывает отклонение угла до 0,5 градуса. На детали длиной 10 футов (около 3 метров) эти полградуса — разница между чистой сборкой и деталью, отправленной в корзину для металлолома. Вот почему мы не рассматриваем раму как статичный блок стали; мы рассматриваем ее как активного участника процесса гибки.

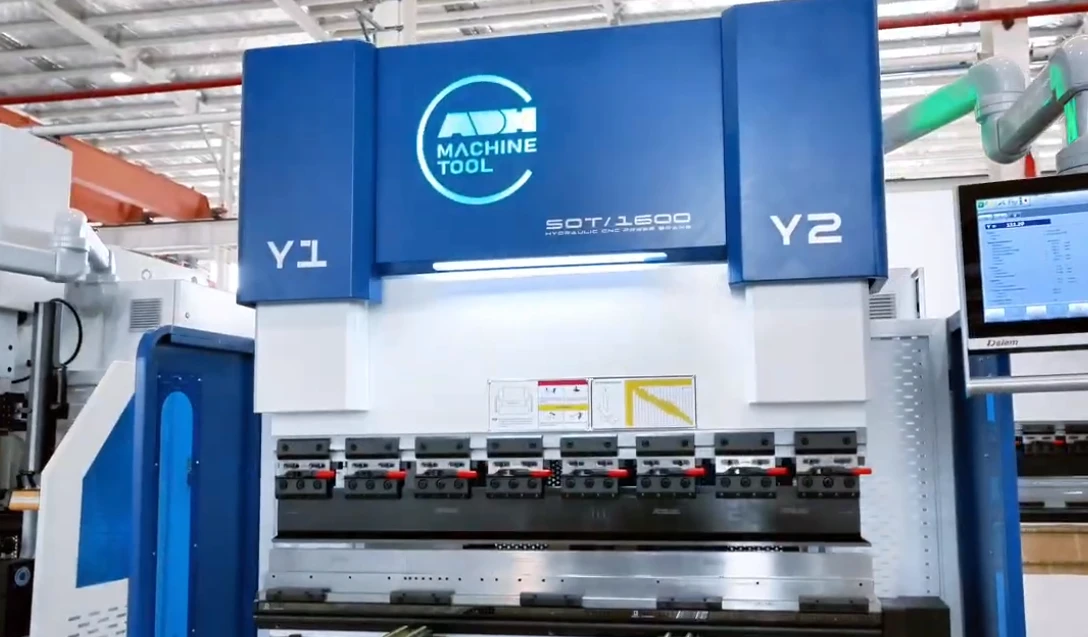

Оси Y1 и Y2 — это "ноги" траверсы, каждая из которых управляется независимым сервоклапаном, считывающим данные с линейных энкодеров, установленных на боковых рамах. Когда вы размещаете деталь не по центру, один цилиндр встречает большее сопротивление, чем другой. Если бы клапаны были просто "глупыми" насосами, траверса бы перекосилась, заклинила направляющие и повредила оснастку. Вместо этого контроллер ЧПУ ведет высокоскоростной диалог: считывает положение энкодера каждые несколько миллисекунд и регулирует поток гидравлической жидкости к "более легкой" стороне, чтобы траверса оставалась идеально параллельной столу. Синхронизация — это управление геометрией, гарантирующее, что даже при неравномерной нагрузке глубина проникновения остается одинаковой по всей длине инструмента.

Но что происходит, когда сам стол начинает прогибаться под весом нагрузки?

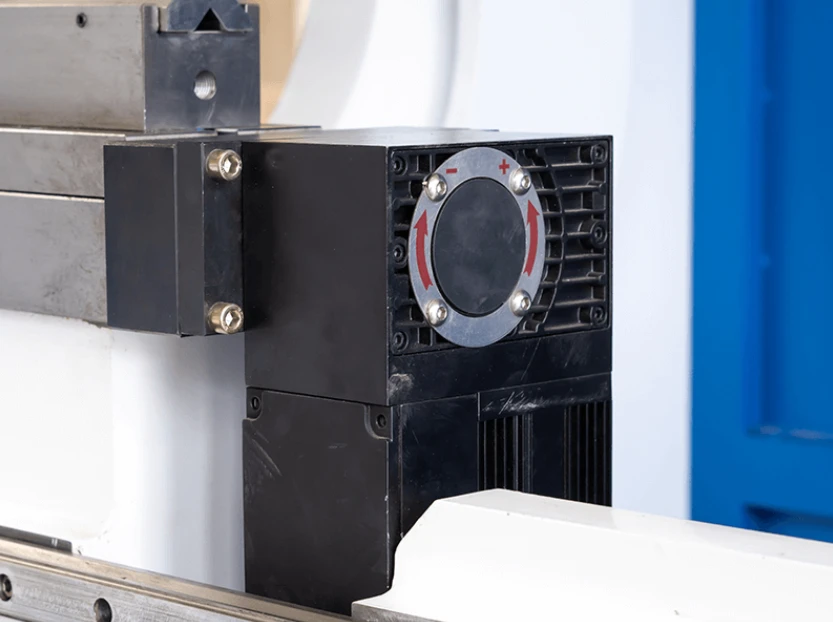

Системы бомбирования: что лучше для ваших допусков — механическая или гидравлическая компенсация?

Сталь эластична; под давлением в 100 тонн даже массивный стол листогибочного пресса будет прогибаться, выгибаясь вниз в центре, в то время как траверса выгибается вверх. Этот "зев" создает классический "эффект каноэ", при котором края детали сгибаются на 90 градусов, а центр остается на 92. Системы бомбирования — это механический ответ на эту неизбежную физику, предназначенный для предварительного изгиба стола в соответствии с прогибом траверсы.

Гидравлическое бомбирование использует ряд цилиндров, встроенных в нижний стол, чтобы толкать его вверх, зеркально отражая прогиб траверсы. Оно реактивно и регулируется автоматически в зависимости от тоннажа, который машина "чувствует" через датчики давления. Однако гидравлическое масло — непостоянная среда: оно сжимается, нагревается и может протекать. Механическое бомбирование, использующее ряд прецизионных клиньев, обеспечивает более стабильную и предсказуемую кривую. Вы теряете "ощущение" гидравлики в реальном времени, но получаете профиль, на который не влияет температура масла и который не меняется просто потому, что в цеху потеплело на десять градусов.

Машина, заявляющая о повторяемости ±0,01 мм, дает обещание, которое остается в силе только в лабораторных условиях с климат-контролем.

Температурный дрейф и деформация рамы: почему микронные допуски имеют значение только при контроле окружающей среды

В условиях реального производственного цеха гидравлическое масло утром может иметь температуру 50°F (10°C) и легко достичь 120°F (49°C) к середине дня. По мере разжижения масла время отклика сервоклапанов меняется (гистерезис), а физическая рама машины расширяется. 10-футовая стальная рама увеличится почти на 0,008 дюйма (0,2 мм), если температура изменится на 10°F. Если ваши линейные энкодеры прикручены непосредственно к этой расширяющейся раме, ваша "точность" смещается вместе с теплом.

Высококлассные прессы смягчают это, устанавливая линейные энкодеры на "С-образную раму" или "опорную раму", которая отделена от основных боковых рам. Это гарантирует, что когда основная рама прогибается или расширяется под нагрузкой, энкодер — "глаза" машины — остается в фиксированном, нейтральном положении относительно стола. Точность — это не постоянная характеристика, которую вы покупаете один раз; это временное состояние, которое необходимо защищать от тепловой реальности производственного цеха.

Окупаются ли затраты на автоматизацию этих корректировок?

Выбор между многоосевой автоматической компенсацией и ручными регулировками

Многоосевая автоматическая компенсация часто продается как "роскошь", но на самом деле это страховка от низкого качества материала. Если ваша сталь поступает с первоклассного завода с постоянной толщиной и направлением волокон, ручные регулировки бомбирования вполне приемлемы. Но когда вы работаете с партией "рядовой" стали, где толщина колеблется на 0,005 дюйма, а предел прочности варьируется на 20%, оператору приходится останавливаться, измерять и регулировать каждые три детали.

Лазерные системы измерения угла устраняют этот разрыв, считывая изгиб в реальном времени и корректируя целевые значения Y1/Y2 на считанные микроны до тех пор, пока целевой угол не будет подтвержден. Это исключает переменную "квалификации оператора" из уравнения окупаемости инвестиций (ROI). Вы платите не за лазер; вы платите за то, чтобы исключить три пробных гиба и два бракованных изделия, которые обычно предшествуют каждому производственному циклу. Настоящий ROI появляется тогда, когда "нервная система" машины может компенсировать сопротивление материала без вмешательства человека.

Как перевести эту механическую чувствительность в цифровой рабочий процесс, который действительно приносит деньги?

Мозг ЧПУ: выбор интерфейса, предотвращающего простои оператора

Современные листогибочные прессы рекламируют скорость отвода траверсы до 200 мм/с, создавая у покупателей впечатление исключительной производительности. Но посмотрите на работу цеха. Большую часть дня машина простаивает. Оператор стоит у пульта, вводя координаты на экране, выполняя пробные гибы и настраивая комплекты инструментов, в то время как дорогостоящий основной актив остается полностью неподвижным. Если ваш оператор тратит сорок минут на программирование трехминутного цикла, вы купили не производственный инструмент, а переоцененный промышленный компьютерный киоск. Цифровая система управления существует для решения именно этой проблемы. Ее роль заключается в том, чтобы перевести физические компенсации прогиба, температурного дрейфа и вариативности материала в бесшовную последовательность, которая заставляет траверсу двигаться быстрее. Как нам перенести математические расчеты из цеха, чтобы машина могла действительно гнуть металл?

Офлайн-программирование: невидимый инструмент, который заставляет траверсу двигаться во время наладки

Перенос рабочей нагрузки по программированию с пульта машины на офисный компьютер — самый быстрый способ восстановить потерянную мощность. Когда оператор программирует на стойке управления, листогибочный пресс простаивает. Офлайн-программное обеспечение позволяет инженеру импортировать CAD-файл, развернуть его, выбрать оснастку и смоделировать последовательность гибки, пока пресс продолжает выполнять предыдущую работу. Для цехов, оценивающих этот рабочий процесс как часть современного ячейки гибки с ЧПУ, ADH Machine Tool’s Гибочный пресс с ЧПУ вписывается в портфолио листообработки на базе ЧПУ, построенное вокруг гибки, автоматизации и подключенного производства, а не изолированных характеристик машин.

Программное обеспечение рассчитывает припуски на гибку, проверяет наличие столкновений инструмента и отправляет проверенный, готовый к выполнению файл непосредственно в сетевую папку станка. Оператору достаточно отсканировать штрих-код на маршрутной карте, установить физический инструмент в точном соответствии с тем, что показано на экране, и начать гибку. Если вы платите квалифицированному оператору за выполнение тригонометрических расчетов прямо у станка, вы теряете прибыль. Но что происходит, когда детали становятся слишком сложными для стандартного расчета развертки?

2D против 3D визуализации: на каком уровне сложности детали интерфейс перестает справляться?

Для цеха, производящего простые 90-градусные кронштейны и U-образные профили, 2D-интерфейса управления вполне достаточно. Оператору нужно видеть только положение, угол и длину полки, чтобы проверить настройку. Переход на 3D-интерфейс для таких деталей — это как покупка суперкомпьютера для работы с настольным калькулятором: это увеличивает затраты, не устраняя при этом сложности в реальном рабочем процессе.

Точка отказа 2D-систем проявляется при введении геометрии, зависящей от последовательности гибки, например, глубокого электротехнического шкафа с отбортовками. В таком случае плоский экран не покажет, что при выполнении четвертого гиба деталь столкнется с верхним пуансоном во время хода вверх. 3D-визуализация становится необходимой, когда ваш рабочий процесс включает многоэтапную настройку инструмента, асимметричные детали или гибку глубоких коробов, где пространственное восприятие является главной защитой от брака. Интерфейс позволяет оператору вращать симулируемую деталь на экране и проверять зазоры перед выполнением хода. Если программное обеспечение справляется с геометрией, как оно взаимодействует с более широкой экосистемой завода?

Вопрос об "открытой системе": будет ли ваше программное обеспечение взаимодействовать с вашим следующим станком или роботом?

Покупка проприетарной системы управления, которая «общается» только на языке своего производителя, — это ловушка. Через пять лет вы можете захотеть добавить роботизированную ячейку для гибки или интегрировать листогибочный пресс в ERP-систему, которая автоматически планирует задания. Если ваш ЧПУ-контроллер представляет собой закрытую экосистему, такая интеграция потребует дорогостоящих заказных программных патчей или полной замены контроллера.

Система управления "открытого типа" использует стандартные протоколы связи для обмена данными в реальном времени со сторонним программным обеспечением. Она может позволить роботу-манипулятору точно сообщить листогибочному прессу, когда он захватил лист, или передать вашей складской программе информацию о том, сколько заготовок было использовано за последний час. Вы покупаете возможность масштабирования, не становясь заложником цикла обновлений одного поставщика. Помимо взаимодействия с другими станками, как система управления отчитывается о своем собственном физическом состоянии?

Диагностические функции: превращение системы управления в актив для технического обслуживания

Авария станка стоит дороже, чем счет за ремонт; она также нарушает производственный график. Современные интерфейсы ЧПУ отслеживают физические параметры, описанные ранее: время отклика сервоклапанов, температуру гидравлического масла и падение давления на фильтрах в фоновом режиме.

Вместо того чтобы ждать катастрофического отказа насоса в середине смены, система управления фиксирует падение гидравлической эффективности на 10% и предупреждает техническую службу о необходимости замены фильтра в выходные дни. Это превращает интерфейс из пассивного экрана с инструкциями в активный диагностический инструмент, который защищает механическое оборудование. Регистрируя коды ошибок и отклонения осей с течением времени, «мозг» станка создает историю, которая помогает предотвратить превращение незначительного износа в капитальный ремонт. Но весь этот цифровой интеллект бесполезен, если станок не может физически позиционировать материал с тем же уровнем скорости и точности.
