I. Введение

Лазерная резка технология произвела революцию в производственных и металлообрабатывающих отраслях благодаря своей точности, эффективности и универсальности. Этот передовой метод использует мощный лазерный луч для резки или гравировки материалов с исключительной точностью.

Лазерный луч направляется через оптику и систему числового программного управления (ЧПУ), чтобы расплавить, сжечь, испарить или сдуть материал, обеспечивая высококачественную отделку поверхности. В отличие от традиционных механических способов резки, лазерная резка является бесконтактным процессом, что минимизирует деформацию материала и износ инструмента, делая её идеальной для сложных и детализированных дизайнов.

Для читателей, только начинающих знакомство с этой областью, вы можете обратиться к Объяснение станков для лазерной резки с ЧПУ чтобы лучше понять, как системы ЧПУ интегрируются с лазерными технологиями для достижения такой точности. Кроме того, если вы только начинаете и хотите получить практическое введение в основы лазерной резки, ознакомьтесь с Искусство лазерной резки: руководство для начинающих для доступного обзора основных навыков и техник. Понимание того, как ось X влияет на линейную точность и контроль движения, не менее важно — см. Ось X в лазерных станках для резки для краткого объяснения этого важного компонента.

Этот учебник по лазерным станкам предназначен для того, чтобы дать всестороннее руководство всем, кто интересуется использованием технологий лазерной резки — будь то опытный профессионал или начинающий энтузиаст.

Изучая детальные процедуры настройки, подготовку программного обеспечения и дизайна, подбор материалов и процессы резки, вы получите знания, необходимые для эффективного использования лазерных станков в различных приложениях, повышая свои навыки и продуктивность.

II. Подготовка к лазерной резке

Перед эксплуатацией лазерный станок для резки, необходимо тщательно подготовиться, чтобы обеспечить оптимальную производительность и безопасность.

Распаковка и начальная установка

Распаковка:

Аккуратно распакуйте свой лазерный станок для резки, убедившись, что все компоненты присутствуют в соответствии с контрольным списком производителя. К распространённым компонентам относятся сам лазерный станок, источник питания, система подачи вспомогательного газа, система охлаждения, контроллер ЧПУ и любые дополнительные аксессуары или инструменты. Осмотрите каждый компонент на наличие повреждений, которые могли возникнуть во время транспортировки. Если вы не уверены в конструкции и функции каждого элемента, прочтение Объяснение станков для лазерной резки с ЧПУ предоставит подробное описание того, как каждая часть вносит свой вклад в общий процесс резки.

Размещение:

Выберите устойчивую, ровную поверхность для установки лазерного станка. Убедитесь, что вокруг машины достаточно места для вентиляции и свободного доступа ко всем сторонам для обслуживания и работы.

Установите оборудование на негорючем, прочном верстаке, который может выдержать его вес и поглощать вибрации во время работы.

Пример сценария: В небольшой мастерской пространство может быть ограничено, поэтому рассмотрите компактную модель или мобильный верстак, который можно перемещать по мере необходимости. В промышленной обстановке убедитесь, что имеется достаточное пространство для крупных моделей и дополнительного оборудования, такого как вытяжка дыма.

Подключение компонентов:

Подключите источник питания к станку, убедившись, что напряжение и характеристики мощности соответствуют требованиям вашего лазерного резака. Присоедините систему вспомогательного газа и систему охлаждения согласно инструкциям производителя. Убедитесь, что все соединения надёжны и не пропускают воздух или жидкость.

Системы охлаждения: Обычно существует два типа систем охлаждения — водяное и воздушное. Водяное охлаждение требует чиллера, который необходимо заполнить дистиллированной водой и прочно подключить к лазерному резаку. Воздушное охлаждение использует вентиляторы и требует хорошей вентиляции.

Подключите контроллер ЧПУ к станку. Ознакомьтесь с панелью управления и интерфейсом.

Установка программного обеспечения:

Установите предоставленное программное обеспечение на свой компьютер. Обычно оно включает программу управления ЧПУ и программное обеспечение для проектирования. Убедитесь, что ваш компьютер соответствует системным требованиям программного обеспечения и что все драйверы установлены корректно.

Обзор популярных программ для лазерной резки

• CorelDRAW: Известная своим интуитивно понятным интерфейсом и мощными возможностями векторного проектирования, CorelDRAW является популярным выбором для создания сложных дизайнов, подходящих для лазерной резки.
• AutoCAD: Широко используемый в промышленных приложениях, AutoCAD предоставляет надежные инструменты для создания детализированных и точных инженерных чертежей, которые можно без проблем интегрировать с лазерными станками.
• LightBurn: Это универсальное программное обеспечение предлагает функции проектирования, макетирования, редактирования и управления, специально адаптированные для лазерной резки. Оно совместимо с широким спектром станков и известно своей удобной функциональностью.

Основные принципы проектирования и форматы файлов

• Векторная графика: Векторная графика необходима для лазерной резки, так как станок следует по траекториям, определенным векторными линиями. Убедитесь, что проекты создаются в векторных форматах, таких как DXF, SVG или AI.
• Параметры проектирования: Важные аспекты проектирования включают толщину линий (для четкости), логическую группировку элементов и отсутствие ненужных перекрытий или зазоров, которые могут повлиять на процесс резки.
• Форматы файлов: Обеспечьте совместимость, сохраняя и экспортируя файлы в правильном формате для вашего станка. Наиболее часто используемые форматы включают DXF для детализированных инженерных проектов и SVG для более художественных и декоративных резов.

После того как ваш станок надежно установлен и подключен, следующим шагом будет сосредоточиться на мерах безопасности.

Меры безопасности

• Средства индивидуальной защиты (СИЗ): Операторы должны носить соответствующие средства индивидуальной защиты, включая защитные очки, предназначенные для защиты от лазерного излучения, термостойкие перчатки для работы с материалами после резки, а также защитную одежду для защиты от возможных ожогов или искр.
• Регулярное техническое обслуживание и проверки безопасности: Проводите регулярное техническое обслуживание лазерного станка, чтобы убедиться, что он находится в исправном состоянии. Проверяйте такие компоненты, как лазерная трубка, зеркала и линзы, на наличие износа и правильную настройку. Функциональные системы безопасности, такие как кнопки аварийной остановки, блокировки и вентиляционные системы, должны регулярно тестироваться, чтобы убедиться в их работоспособности.
• Правильная вентиляция и организация рабочего пространства: Лазерная резка производит дым и частицы, которые могут быть опасны при вдыхании. Установите эффективную систему вентиляции для удаления этих загрязнителей из рабочего пространства. Зона резки должна быть хорошо освещена, свободна от препятствий и иметь четко обозначенные аварийные выходы.
• Пожарная безопасность: Держите поблизости огнетушитель, предназначенный для тушения электрических и химических пожаров. Избегайте резки легковоспламеняющихся материалов и никогда не оставляйте машину без присмотра во время работы.
• Функции безопасности станка: Ознакомьтесь с функциями безопасности машины, такими как кнопки аварийной остановки, блокировки и защитные кожухи. Регулярно проверяйте эти функции, чтобы убедиться, что они работают правильно.

Калибровка машины для точности

Калибровка необходима для обеспечения работы вашего лазерного станка с максимальной точностью и аккуратностью.

• Выравнивание лазера:
  • Проверьте выравнивание пути лазерного луча. Несоосность может привести к плохому качеству реза и повреждению машины. Используйте инструменты для выравнивания, предоставленные производителем, чтобы отрегулировать зеркала или оптические компоненты.
  • Выполните пробный рез на кусочке ненужного материала, чтобы проверить выравнивание.
• Регулировка фокуса:
  • Отрегулируйте фокусное расстояние лазера, чтобы он точно фокусировался на поверхности материала. Правильная фокусная дистанция имеет решающее значение для чистых резов и гравировок.
  • Калибр фокуса: Этот инструмент помогает установить лазер на правильном расстоянии от материала. Некоторые машины имеют функцию автофокусировки, упрощающую этот процесс.
• Выравнивание стола:
  • Убедитесь, что рабочий стол или платформа выровнены. Неровный стол может привести к непостоянной глубине реза и качеству.
  • Используйте инструмент для выравнивания или встроенную систему выравнивания машины, чтобы отрегулировать стол.
• Настройки скорости и мощности:
  • Откалибруйте настройки скорости и мощности машины в зависимости от материала, который режете. Эти параметры могут сильно различаться в зависимости от типа и толщины материала.
  • Пример: Резка толстого акрила требует более низкой скорости и более высокой мощности, чем резка тонкого картона.
  • Обратитесь к руководству производителя или выполните пробные резы, чтобы определить оптимальные настройки для вашего конкретного материала. Часто можно найти подробные спецификации и таблицы параметров в нашем продукте. Брошюры.
• Калибровка программного обеспечения:
  • Откалибруйте настройки программного обеспечения машины, включая движения по осям X, Y и Z. Убедитесь, что контроллер ЧПУ точно интерпретирует файлы дизайна и переводит их в точные движения.
  • Выполните пробный запуск с простым дизайном, чтобы проверить калибровку.

Выбор материалов

Подходящие материалы для лазерной резки

Понимание того, как различные материалы реагируют на разные источники лазера, может значительно улучшить результаты резки. Вы можете изучить больше информации о совместимости материалов через Объяснение станков для лазерной резки с ЧПУ.

1. Металлы: Металлические материалы, особенно нержавеющая сталь, углеродистая сталь, алюминий, латунь и медь, обычно режутся с помощью волоконных лазеров благодаря их высокоинтенсивному лучу. Металлы обычно требуют значительной мощности для резки, особенно когда речь идет о толстых участках.
2. Неметаллы: CO2-лазеры лучше всего подходят для резки неметаллических материалов. К этой категории относятся пластики (акрил, поликарбонат), дерево (фанера, МДФ), бумага, ткань и кожа. Эти материалы, как правило, имеют более низкие температуры плавления и теплопроводность, что делает их идеальными для длины волны CO2-лазера.
3. Композитные материалы: Эти материалы, такие как стеклопластик и углеродное волокно, армированные полимеры, также можно резать лазером. Однако операторы должны соблюдать осторожность из-за возможных вредных паров, выделяющихся во время процесса резки, и обеспечивать надлежащую вентиляцию.

Толщина материала и совместимость с лазером

1. Тонкие материалы: Материалы толщиной менее 5 мм обычно легче поддаются резке и дают более точные детали. Точность лазера позволяет создавать сложные узоры и точные разрезы без значительных термических искажений.
2. Материалы средней толщины: Для материалов толщиной от 5 мм до 10 мм обычно применяются средние настройки мощности и скорости лазера. К ним относятся металлы средней толщины, а также более толстые пластики или древесина. Важна правильная настройка фокуса и выравнивание луча, чтобы минимизировать дефекты кромок.
3. Толстые материалы: Материалы толщиной более 10 мм представляют большие сложности и требуют более высокой мощности и меньшей скорости. К ним относятся металлы большой толщины и толстые деревянные доски. Для получения чистых разрезов без сильного подгорания кромок могут потребоваться продвинутые методы охлаждения и многократные проходы.

Влияние свойств материала

1. Отражательная способность: Сильно отражающие материалы (например, медь, алюминий) могут отражать лазерный луч от поверхности, снижая эффективность резки и потенциально повреждая лазер. Для устранения этих эффектов применяются специальные методы, такие как использование антибликовых покрытий или настройка параметров лазера.
2. Теплопроводность: Материалы с высокой теплопроводностью (например, металлы) быстро рассеивают тепло, что требует более сфокусированной и интенсивной мощности лазера для получения чистых разрезов. Неметаллы с низкой теплопроводностью менее требовательны к мощности лазера и позволяют делать резы более контролируемо.
3. Температура плавления и испарения: Температуры плавления и испарения материалов влияют на то, как они взаимодействуют с лазером. Материалы, которые быстро плавятся под воздействием лазерного луча, дают гладкие разрезы, тогда как при испарении могут выделяться газы или образовываться более грубые края. Операторы должны регулировать скорость и мощность лазера в зависимости от этих реакций.

Особые требования к материалам

1. Гравировка против резки: Некоторые материалы больше подходят для гравировки, чем для резки. Например, стекло и керамика можно точно гравировать с помощью CO2-лазеров, но резка может привести к трещинам и разрушению.
2. Покрытия материалов: Наличие покрытий (окрашенные металлы, анодированный алюминий) может изменить процесс резки. Корректировка настроек лазера часто позволяет разрезать или маркировать покрытие, не повреждая базовый материал.
3. Безопасность и воздействие на окружающую среду: Некоторые материалы могут выделять опасные пары или частицы при лазерной резке. К ним относятся ПВХ и некоторые композитные материалы. Убедитесь, что установлены соответствующие системы вентиляции и фильтрации, а также ознакомьтесь с паспортами безопасности материалов (MSDS), чтобы понять возможные опасности.

III. Эксплуатация лазерного станка для резки

Основные шаги работы

Перед тем как приступить к процессу лазерной резки, необходимо ознакомиться с основными этапами работы. Эти шаги служат руководством, чтобы обеспечить правильную и эффективную работу станка от начала до конца.

Включение станка

1. Инициализация: Начните с включения лазерного станка. Обычно это включает включение главного выключателя питания, а затем активацию любых вторичных источников питания или панелей управления, связанных со станком.
2. Проверка системы: Проведите первоначальную проверку системы, чтобы убедиться, что все компоненты работают правильно. Это включает проверку состояния лазерного источника, систем охлаждения и средств безопасности, таких как аварийные остановы и блокировки.

Загрузка файлов с дизайном

1. Подготовка файлов: Подготовьте файлы с дизайном, используя совместимые программные продукты (такие как CorelDRAW, AutoCAD), убедившись, что они находятся в правильном формате для вашего конкретного станка (обычно DXF, SVG или другие форматы векторных файлов).
2. Передача файлов: Загрузите файлы дизайна в систему управления лазерным станком. Это можно сделать через USB, сетевое подключение или напрямую из программы для дизайна, если она поддерживает интеграцию со станком.
3. Проверка файлов: После загрузки дизайна проверьте файл на интерфейсе станка, чтобы убедиться, что он передан правильно и готов к обработке. При необходимости отрегулируйте параметры, специфичные для станка.

Выравнивание материала на рабочем столе

1. Фиксация материала: Разместите материал на рабочем столе, убедившись, что он лежит ровно и правильно выровнен. Используйте приспособления или зажимы для фиксации материала, чтобы предотвратить его смещение во время процесса резки.
2. Инструменты для выравнивания: Используйте инструменты выравнивания станка, такие как лазерный указатель или механические направляющие, чтобы точно разместить материал в соответствии с проектными спецификациями.
3. Регулировка фокуса: Отрегулируйте фокус лазерной головки на соответствующую высоту для используемого материала, обеспечивая оптимальную точность резки.

Пробный запуск

Перед выполнением окончательной резки рекомендуется провести пробный запуск:

1. Холостой прогон: Проведите холостой прогон с выключенным лазером, чтобы убедиться, что станок движется по запланированному пути без препятствий или ошибок. Это помогает проверить настройку и избежать возможных проблем.
2. Пробная резка: Используйте обрезок того же материала для пробной резки. Это помогает точно настроить параметры и убедиться, что настройки станка верны.
3. Корректировки: На основе результатов пробного запуска внесите необходимые корректировки скорости, мощности и фокусировки. Точная настройка этих параметров обеспечит чистую и точную окончательную резку.

Выполнение окончательной резки

После завершения всех подготовительных работ и тестов приступайте к окончательной резке:

Запуск резки: Запустите процесс резки через интерфейс управления станка. Внимательно следите за работой, чтобы убедиться, что всё проходит гладко.

Мониторинг: Постоянно контролируйте работу станка во время процесса резки. Будьте готовы приостановить или остановить станок, если возникнут проблемы.

Обработка после резки:

• Удаление материала:
  • Ослабление зажимов: Удалите все зажимы или грузы, фиксирующие материал.
  • Осторожное удаление: Аккуратно поднимите материал с рабочего стола, чтобы избежать повреждения краёв реза.
• Очистка рабочего места:
  • Удаление мусора: Удалите все остатки, обрезки и загрязнения с рабочего стола, чтобы поддерживать чистоту для последующих резов.
  • Линзы и зеркала: Осмотрите и снова очистите линзу и зеркала лазера, так как во время резки может скапливаться мусор, влияющий на производительность.
• Готовое изделие:
  • Качество кромки: Оцените края вырезанного материала. При необходимости используйте мелкую наждачную бумагу или инструмент для удаления заусенцев, чтобы сгладить неровные участки.
  • Сборка и отделка: Соберите вырезанные детали в соответствии с требованиями вашего проекта. При необходимости нанесите дополнительные отделочные элементы, такие как покраска или покрытие.
• Обслуживание оборудования:
  • Плановые проверки: Выполняйте регулярные проверки обслуживания, включая осмотр ремней, проверку на наличие ослабленных компонентов и контроль корректной работы системы охлаждения.
  • Обновления программного обеспечения: Регулярно обновляйте управляющее программное обеспечение до последней версии, чтобы использовать новые функции и улучшения.

Техники резки

Понимание и применение правильных техник резки имеет решающее значение для достижения высококачественных результатов и оптимальной эффективности. В зависимости от желаемого результата, материала и сложности дизайна могут применяться различные методы.

Векторная резка против растровой гравировки

• Векторная резка:
  • Применение: Используется для прорезания материала насквозь (вырезание форм и узоров).
  • Процесс: Лазер следует точно по контурам векторных линий в файле дизайна. Идеально подходит для создания точных форм и деталей.
  • Скорость и мощность: Обычно требуется более высокая мощность и различные настройки скорости в зависимости от толщины материала.
• Растровая гравировка:
  • Применение: Используется для маркировки или травления поверхности материала, а не для его прорезания насквозь.
  • Процесс: Лазер движется вперед и назад, как струйный принтер, гравируя по растровым линиям (пикселям) дизайна. Подходит для детализированных изображений, текста и градаций серого.
  • Скорость и мощность: Обычно используется меньшая мощность и более высокая скорость по сравнению с векторной резкой, чтобы достичь желаемой глубины гравировки.

Регулировка настроек скорости, мощности и частоты

1. Настройки скорости: Определяют, насколько быстро движется головка лазера. Более медленные скорости обычно позволяют выполнять более глубокие и точные резы, в то время как более высокие скорости используются для быстрой гравировки с меньшей глубиной.
2. Настройки мощности: Контролируют интенсивность лазерного луча. Более высокая мощность необходима для резки более толстых или плотных материалов, в то время как меньшей мощности достаточно для гравировки или резки тонких материалов.
3. Настройки частоты: Этот параметр регулирует частоту импульсов лазера в импульсах в секунду (Гц). Более высокие частоты могут обеспечивать более гладкие края и более тонкие детали на некоторых материалах, в то время как более низкие частоты могут быть подходящими для более толстых резов.

IV. Поиск и устранение неисправностей и техническое обслуживание

Распространенные проблемы

• Несоосность луча: Одна из самых распространенных проблем — несоосность лазерного луча. Симптомы включают неровные резы и непостоянное качество кромки. Регулярная проверка и корректировка выравнивания необходимы для поддержания правильного направления луча.
• Загрязнение линз и зеркал: Пыль и остатки могут накапливаться на линзах и зеркалах, что приводит к снижению качества луча и эффективности резки. Регулярная чистка этих компонентов с использованием подходящих растворов может предотвратить загрязнение.
• Непостоянное качество реза: Это может быть вызвано различными факторами, такими как неправильные настройки фокуса, некорректная калибровка или изношенные компоненты. Регулярный контроль и корректировка настроек станка помогут поддерживать стабильное качество реза.
• Недостаточная вентиляция: Плохая вентиляция может привести к накоплению дыма и частиц, что может повредить оборудование и представлять угрозу для здоровья. Убедитесь, что вентиляционная система работает корректно, и при необходимости заменяйте фильтры.
• Перепады напряжения: Колебания напряжения питания могут вызвать нестабильность выходной мощности лазера, что приводит к непостоянству качества реза. Использование стабильного источника питания и установка источников бесперебойного питания (ИБП) может снизить эту проблему.

Регулярное техническое обслуживание

Структурированная программа технического обслуживания имеет решающее значение для бесперебойной работы и долгого срока службы лазерного станка. Ниже приведены основные задачи по обслуживанию, разделённые по частоте выполнения:

Ежедневное обслуживание

• Проверка: Проведите визуальный осмотр станка, чтобы выявить очевидные признаки износа, повреждения или несоосности.
• Очистка: Очистите рабочую поверхность, фокусирующую линзу и зеркала, используя неабразивные материалы и подходящие чистящие растворы.
• Смазка: Нанесите смазку на движущиеся части согласно инструкции по эксплуатации станка, чтобы уменьшить износ.
• Проверка вентиляции: Убедитесь, что вентиляционная система работает, и нет засоров, препятствующих прохождению воздуха.

Еженедельное обслуживание

• Диагностика системы: Проведите диагностику системы, чтобы проверить состояние лазерной трубки, источника питания и других критически важных компонентов.
• Проверка выравнивания: Проверьте выравнивание лазерного луча и при необходимости отрегулируйте зеркала и линзу.
• Проверка систем безопасности: Проверьте аварийные выключатели, блокировки и другие защитные механизмы, чтобы убедиться, что они функционируют правильно.

Ежемесячное обслуживание

• Полная калибровка: Проведите тщательную калибровку всей системы, включая выравнивание лазерного луча и калибровку фокуса.
• Замена фильтра: Замените фильтры в системе вентиляции для поддержания эффективного воздушного потока и предотвращения попадания частиц в рабочую зону.
• Обновления программного обеспечения: Проверьте наличие и установите любые обновления программного обеспечения, которые могут улучшить производительность машины или добавить новые функции.

V. Руководство по технике безопасности

1. Полное руководство по средствам индивидуальной защиты (СИЗ)

(1) Научный подход к выбору защитных очков для работы с лазером

Смертельно опасное заблуждение новичков — думать: “Раз я ношу защитные очки, значит, я защищён”. Это предположение крайне опасно. Повреждение глаз лазером необратимо, а самая коварная особенность в том, что вредные высокоэнергетические лучи часто невидимы для человеческого глаза.

Единственный научно обоснованный критерий выбора защитных очков — это способность линзового фильтра точно блокировать конкретную длину волны вашего лазера.

1) CO₂-лазеры: Работают на длине волны 10 600 нм (дальний инфракрасный диапазон). Вам нужны очки, специально разработанные для этой длины волны.

2) Волоконные лазеры: Обычно работают около 1064 нм (ближний инфракрасный диапазон).

3) Диодные лазеры: Обычно работают в диапазоне синего света на 450–455 нм.

При покупке лазерных очков необходимо проверить два ключевых параметра:

1) Диапазон защитных длин волн: Должен явно покрывать длину волны вашего лазера. Например, очки, разработанные для диодного лазера, не обеспечат никакой защиты от излучения CO₂-лазера.

2) Оптическая плотность (OD): Показывает, насколько свет определённой длины волны ослабляется линзой. Чем выше OD, тем выше защита. Для большинства бытовых и студийных лазеров выбирайте OD 5+ или выше.

Цвет очков — это не вопрос стиля, он напрямую отражает физику фильтрации света. Например, линзы, блокирующие синие лазеры с длиной волны 455 нм, обычно оранжевые или красные, так как они отфильтровывают эту часть спектра. Никогда не меняйте очки между разными типами лазеров; это равносильно прямому взгляду в луч. Всегда покупайте профессионально сертифицированные очки (ANSI Z136.1 в США или CE EN207 в Европе). Рассматривайте это как пожизненные инвестиции в ваше зрение.

(2) Пожарная безопасность и вентиляция

1) Вентиляция — обязательна для вашего здоровья:

Лазерная резка по сути работает путём сжигания материала при высоких температурах, что приводит к образованию вредных газов и частиц. Они не только повреждают вашу дыхательную систему, но также могут вызывать коррозию и загрязнение прецизионных компонентов внутри вашей машины, таких как зеркала и направляющие, сокращая срок её службы.

2) Принудительное удаление дыма:

Оптимальным решением является использование мощного центробежного вентилятора, который направляет дым непосредственно наружу через герметичный воздуховод.

3) Фильтрация воздуха:

Если вывод воздуха наружу невозможен, необходимо использовать профессиональный очиститель/фильтр воздуха с HEPA-фильтрами и достаточным количеством активированного угля. Помните: фильтры — расходные материалы. После насыщения они перестают работать и должны регулярно заменяться в зависимости от интенсивности использования.

(3) Огнетушители – основа лазерной безопасности

Открытое пламя — один из самых распространённых рисков при лазерной резке, особенно при резке древесины или акрила.

В каждой мастерской должен быть огнетушитель под рукой — единственно правильный выбор для лазерной безопасности это углекислотный (CO₂) огнетушитель.

Хотя порошковые огнетушители ABC могут потушить пожар, их порошок является коррозийным и крайне трудно очищается. Использование такого огнетушителя может привести к катастрофическим вторичным повреждениям, проникнув в электронику, оптику и механические узлы вашего станка. CO₂-огнетушители, напротив, работают за счёт охлаждения и лишения огня кислорода, не оставляя следов, что делает их единственным безопасным вариантом для точного оборудования.

Разместите огнетушитель прямо рядом с вашим станком и убедитесь, что вы умеете им пользоваться, прежде чем включать лазер. И самое главное — никогда не оставляйте станок без присмотра во время работы.

2. Чёрный список материалов “Не резать” и предупреждения о рисках

Прежде чем с энтузиазмом спросить: “Можно ли это резать лазером?”, сверяйтесь с этим чёрным списком. Резка следующих материалов может в лучшем случае испортить ваш станок, а в худшем — быть смертельно опасной.

(1) Материалы, содержащие хлор

Включает ПВХ (поливинилхлорид), винил, искусственную кожу и подобные материалы. Это запрет номер один в лазерной резке. При нагреве ПВХ выделяет хлор и хлороводород: первый — смертельно опасный боевой отравляющий газ, вызывающий тяжёлое повреждение лёгких при вдыхании; второй — крайне коррозийный газ, который может навсегда разрушить все металлические компоненты, оптические покрытия и механические системы вашего лазера всего за несколько часов — фактически это смертный приговор для вашего станка.

(2) Поликарбонат (PC)

Коварный материал — многие смотровые окна лазеров сделаны из PC именно потому, что он сильно поглощает инфракрасное излучение лазера, а не пропускает его. Это означает, что его нельзя эффективно резать лазером; он будет плавиться, менять цвет, воспламеняться и выделять токсичный дым.

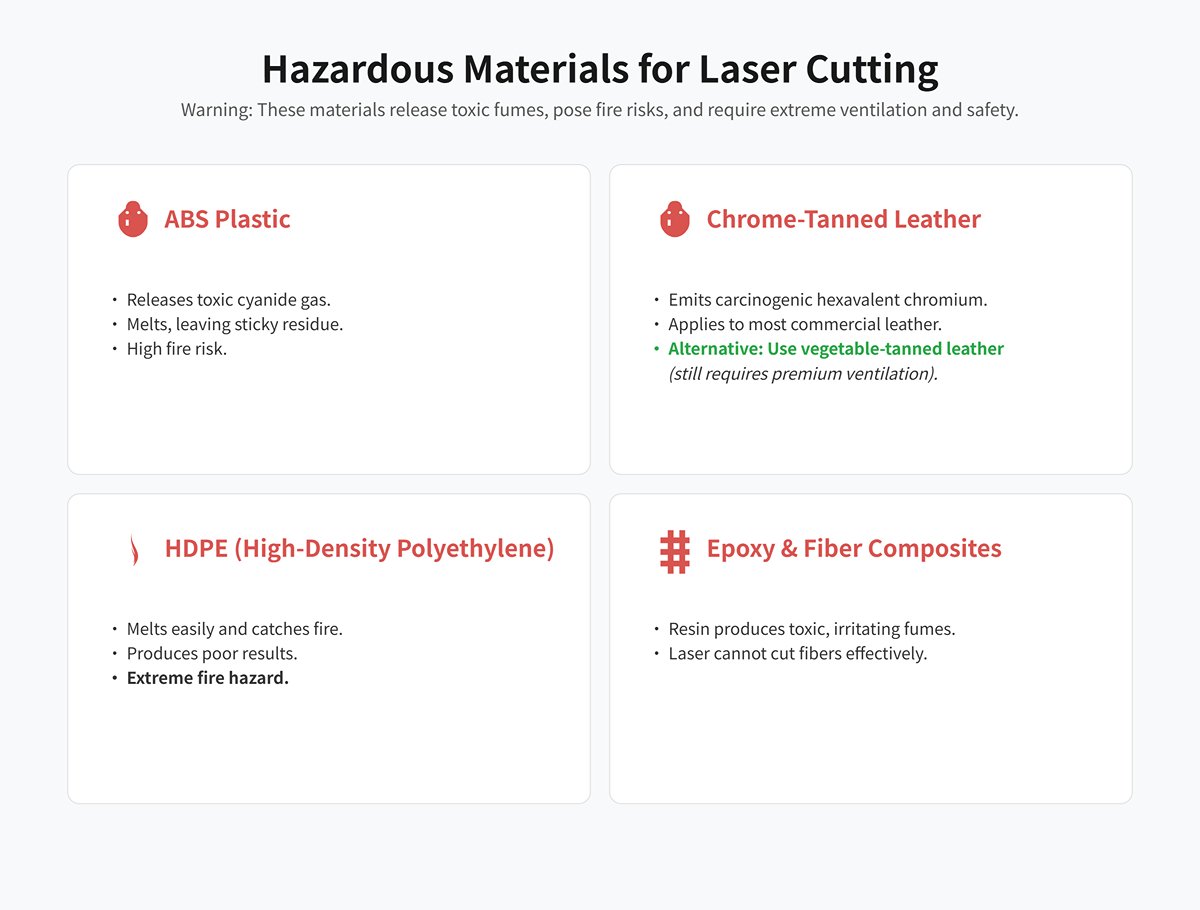

(3) Кожа, ABS и другие опасные материалы

Некоторые материалы технически можно резать, но они представляют значительные риски и требуют вентиляции и мер безопасности высшего уровня.

1) Пластик ABS:

При резке выделяет крайне токсичный цианистый газ. Также имеет тенденцию плавиться, а не испаряться, оставляя липкие остатки, ухудшая качество кромки и создавая риск возгорания.

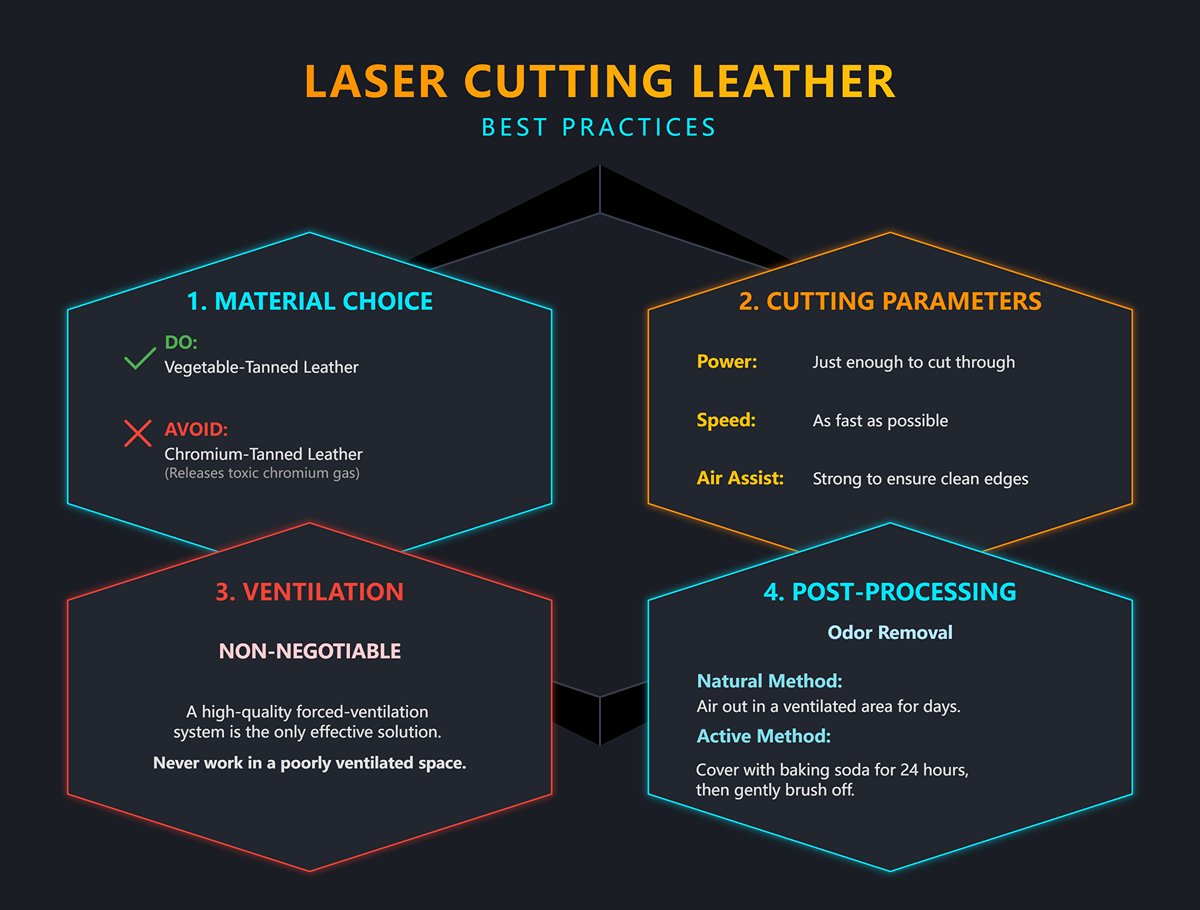

2) Кожа, дублёная хромом:

Большинство коммерчески продаваемой кожи относится к этой категории. При резке выделяет токсичные пары шестивалентного хрома — известного канцерогена. Если вам необходимо резать кожу, используйте только кожу растительного дубления и всё равно применяйте вентиляцию премиум-класса.

3) ПНД (полиэтилен высокой плотности):

Склонен к плавлению и возгоранию, даёт плохие результаты и представляет серьёзную пожарную опасность.

4) Эпоксидные смолы и волокнистые композиты:

Например, стеклопластик или листы из углеродного волокна — лазеры не могут эффективно резать волокна, а смоляная основа при горении выделяет токсичные, раздражающие пары.

Если вы не на 100 % уверены в химическом составе материала, считайте, что его резка небезопасна. Всегда запрашивайте паспорт безопасности материала (MSDS/SDS) у вашего поставщика, чтобы подтвердить его пригодность для лазерной обработки. В вопросах здоровья и оборудования нет места догадкам.

3. Контрольный список по технике безопасности перед началом работы

Чтобы безопасность стала привычкой, относитесь к следующему списку как к предполётной проверке перед каждой сессией. Мы настоятельно рекомендуем распечатать его и держать рядом с вашим станком — пусть строгая рутина станет вашим самым надёжным помощником.

Контрольный список по технике безопасности перед началом работы

(1) Ежедневные обязательные проверки

(2) Золотые правила для рабочей зоны

Соблюдая эти безоговорочные правила безопасности, вы сможете по‑настоящему использовать мощь лазера — обеспечивая, чтобы каждое творческое начинание было безопасным, приятным и приносило выдающиеся результаты.

Ⅵ. Изменение мышления: от оператора станка к творческому мастеру

1. Резка более широкого спектра материалов

(1) Испытание акрилом

Магия резки акрила заключается в получении краёв настолько гладких и прозрачных, что они выглядят как отполированные пламенем. Однако многие новички получают тусклые, мутные или волнистые края, предназначенные для корзины.

Ключ к достижению такого “отполированного пламенем” результата — точный тепловой контроль: аккуратное плавление края реза, чтобы он естественно выровнялся под действием поверхностного натяжения, а не агрессивное испарение.

1) Высокая мощность, низкая скорость:

Это основа для создания расплавленного состояния. Используйте относительно высокую мощность в сочетании с более низкой скоростью, чтобы тепло сохранялось в линии реза достаточно долго для плавного расплавления.

2) Уменьшите или отключите поддув:

Контринтуитивно, но критически важно. Сильный поток воздуха охлаждает рез слишком быстро, заставляя расплавленный акрил мгновенно застывать и создавая микротрещины, которые выглядят мутными и непрозрачными. Для акрила основная цель поддува — предотвратить случайное воспламенение, а не очищать путь, поэтому уменьшите давление воздуха до минимального уровня, необходимого для подавления открытого пламени.

3) Выберите правильный тип:

Метод производства акрила определяет его поведение. Литой акрил при гравировке становится красивым матово‑белым с высоким контрастом, что делает его идеальным для детальной гравировки. Экструдированный акрил имеет более низкую температуру плавления и даёт более прозрачные, глянцевые края реза, но гравируется почти прозрачно, с менее заметным эффектом.

(2) Искусство работы с кожей

Кожа — богатая по текстуре и характеру — представляет свой собственный набор сложностей и преимуществ в лазерной обработке.

1) Управление запахом:

Резкий запах при резке кожи возникает из‑за сгорания белков. Он неприятен и может негативно влиять на здоровье.

2) Контроль источника:

Высококачественная система принудительной вентиляции — единственное эффективное решение на месте. Никогда не обрабатывайте кожу в плохо проветриваемых помещениях.

3) Постобработка:

После завершения резки оставьте изделие в хорошо проветриваемом месте на несколько дней, чтобы запах естественным образом рассеялся. Более эффективный метод — слегка присыпать неворсовую поверхность пищевой содой, оставить на 24 часа, затем аккуратно смахнуть её щёткой — это значительно поглотит остаточные запахи.

4) Балансировка параметров:

Кожа легко обгорает. Найдите оптимальную точку, где мощность достаточна лишь для прорезания, а скорость максимально высокая, чтобы минимизировать время воздействия тепла. Здесь крайне важна мощная подача воздуха — она удаляет смолистые отложения, уменьшает подгорание и обеспечивает более чистые края.

Всегда выбирайте кожу, дублёную растительным способом. Кожа, дублёная хромом, широко распространённая на рынке, при нагреве выделяет токсичный шестивалентный хром — вредный как для здоровья, так и для вашего оборудования.

(3) Тест на точность при работе с бумагой

Создание сложных узоров на бумаге толщиной с крыло цикады — это искусство предельной деликатности и высшее испытание как для управления станком, так и для внимательности оператора.

1) Пожарная безопасность прежде всего:

Бумага воспламеняется при очень низких температурах, поэтому любая ошибка может вызвать пожар. Ультранизкая мощность и ультравысокая скорость — ваши единственные рабочие варианты. Обычно используют минимально доступную мощность (около 10–15 %) при очень высоких скоростях (300 мм/с и более), чтобы лазерная энергия лишь ‘коснулась и сразу ушла’.

2) Никогда не оставляйте станок без присмотра:

При резке бумаги ваши глаза и руки должны постоянно быть направлены на станок и находиться рядом с кнопкой аварийной остановки — это нерушимое правило.

3) Для чистых резов:

Необходима рабочая поверхность в виде сотового стола. Она позволяет дыму и теплу быстро рассеиваться под бумагой, предотвращая пожелтение обратной стороны.

4) Мощная подача воздуха:

Она выполняет двойную функцию — подавляет искры и мгновенно сдувает мелкие вырезанные фрагменты, чтобы они не воспламенились повторно и не испачкали изделие.

(4) Рекомендуемые параметры для распространённых неметаллических материалов

Следующее является лишь отправной точкой, основанной на типичном 60‑ваттном CO₂‑лазере — это не универсальное руководство. Различия в мощности вашего оборудования, состоянии трубки, чистоте линзы или даже в партии и влажности материала могут дать совершенно разные результаты. Всегда выполняйте ‘тестовую сетку материала’ на обрезке из той же партии перед работой над финальной деталью, чтобы подобрать оптимальные настройки для текущих условий.

2. Введение в продвинутые техники

(1) Начало работы с поворотной осью

Поворотная насадка мгновенно превращает ваш лазерный резак из плоской машины в почти 3D‑инструмент, способный гравировать цилиндрические предметы, такие как стаканы, термокружки и бейсбольные биты.

Она временно заменяет движение по оси Y. Когда лазерная головка движется вдоль оси X, поворотная ось точно вращает вашу заготовку, фактически “оборачивая” плоский дизайн вокруг изогнутой поверхности.

1) Физическое выравнивание: Это одновременно самый важный и самый часто игнорируемый этап. Необходимо убедиться, что поверхность гравировки вашего объекта идеально выровнена. Учитывая сверхмалый фокусный диапазон лазера (часто менее 1 мм), малейший наклон приведёт к тому, что части работы выйдут из фокуса.

2) Настройки программного обеспечения: В LightBurn включите режим ‘Rotary Axis’ и введите точный диаметр или окружность вашего объекта. Программа затем рассчитает, сколько шаговых импульсов требуется для одного полного оборота.

3) Поворот вашего дизайна: Так как объект размещён боком, обычно нужно повернуть файл дизайна на 90 градусов в программе, чтобы ориентация гравировки была правильной.

(2) Понимание алгоритмов дизеринга и обработки полутонов

Создание живого изображения дорогой фотографии на дереве или камне — одна из самых технически сложных и при этом самых вознаграждающих навыков, которые можно освоить. Это требует понимания того, как программа преобразует изображения с непрерывными тонами в бинарный язык ‘вкл./выкл.’, который лазер способен интерпретировать.

1) Полутон:

В этом “аналоговом” режиме программа регулирует выходную мощность лазера в реальном времени в соответствии с яркостью каждого пикселя. Тёмные пиксели получают большую мощность, светлые — меньшую.

• Плюсы: Теоретически может создавать самые гладкие, естественные переходы тонов — подобно штриховке карандашом.
• Минусы: Крайне требовательен к материалам. Только поверхности с высокой линейностью и равномерной реакцией на изменение мощности — такие как двухцветные пластины из АБС или анодированный алюминий — дают хорошие результаты. На дереве природные неоднородности, такие как годичные кольца и сучки, часто приводят к тому, что высокая мощность прожигает насквозь, а при низкой мощности следа не остаётся, образуя неравномерный, пятнистый эффект.

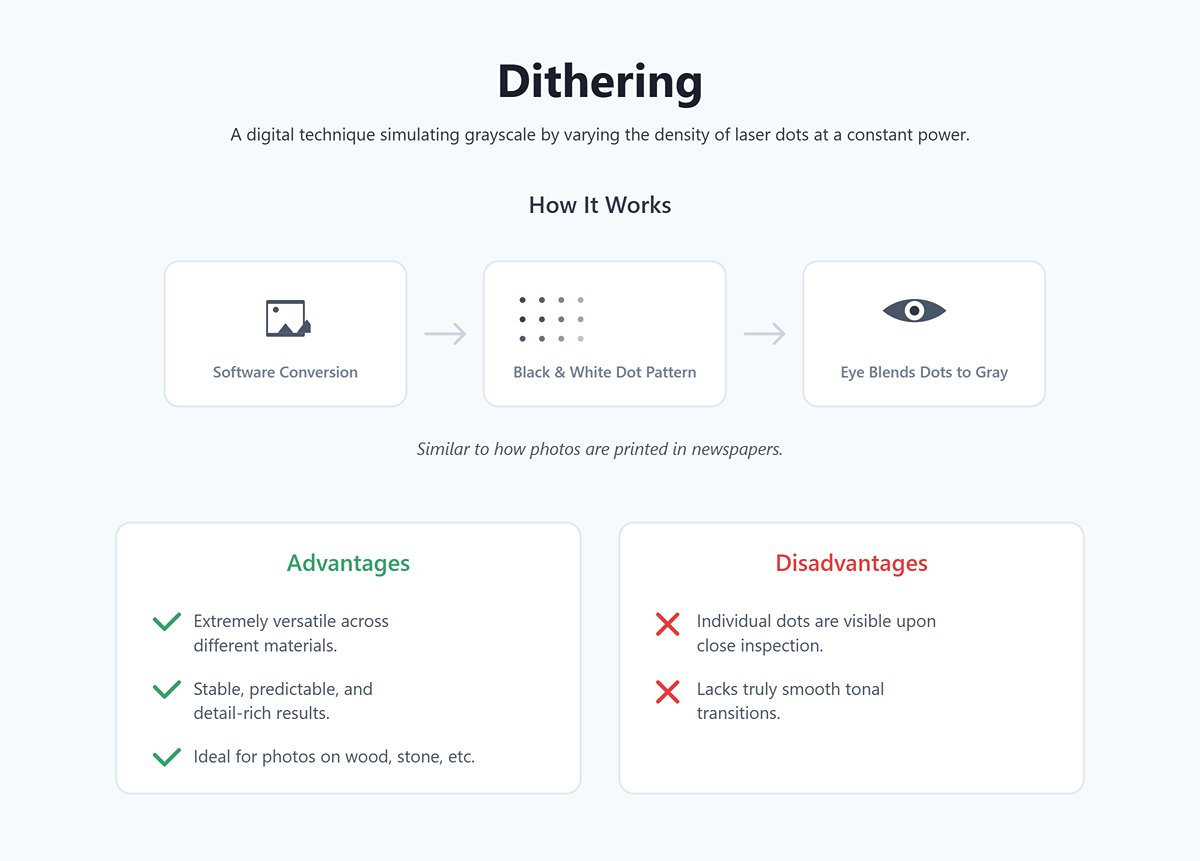

2) Дизеринг:

Это изящная “цифровая” техника. Мощность лазера остаётся постоянной, а программное обеспечение имитирует полутон, изменяя плотность лазерных точек. Оно преобразует исходное изображение в тонко структурированную чёрно-белую полутоновую матрицу (с использованием алгоритмов Stucki, Jarvis, Atkinson и других). С определённого расстояния ваши глаза естественным образом смешивают эти точки в различные оттенки серого — точно так же, как на напечатанных фотографиях в газетах.

• Преимущества: Исключительно универсальна для различных материалов, обеспечивая стабильные, предсказуемые и детализированные результаты практически на любой поверхности. Это основной метод гравировки фотографий на натуральных материалах, таких как дерево, камень и кожа.
• Недостатки: Вблизи вы отчётливо видите отдельные точки, и отсутствуют по-настоящему плавные переходы тонов.

(3) Ключевой шаг от простого “выполнения” к настоящему “созданию”

1) Компенсация ширины реза (Kerf Compensation)

Kerf — это ширина самого лазерного луча, то есть материал, удалённый или испарённый во время резки. Для простого декоративного контура её обычно можно игнорировать. Но при проектировании двух деталей, которые должны точно подходить друг к другу — например, шип-паз или кусочки пазла — она перестаёт быть незначительной и становится критическим фактором, определяющим успех или провал.

Новички часто пытаются многократно подгонять размеры пазов в программе для проектирования — например, рисуя паз 3 мм как 2,85 мм. Это трудоёмкий и трудно стандартизируемый подход.

Профессиональный подход — всегда проектировать с точными теоретическими размерами с самого начала (например, доска толщиной 3 мм должна иметь паз ровно 3 мм шириной). Затем в настройках резки LightBurn есть специальная функция “Kerf Offset”.

Если собранные детали слишком свободны, просто примените отрицательный Kerf Offset к слою резки паза — например, −0,075 мм. Путь лазера автоматически сократится на эту величину, делая рез немного меньше. И наоборот, если слишком туго — используйте положительное смещение. Такая параметрическая подстройка гораздо эффективнее, точнее и повторяемее, чем постоянное редактирование файла проекта.

2) Гибкая резка

Это почти магическая техника проектирования. Разрезав определённый узор взаимосвязанных прорезей в жёстких материалах, таких как дерево или акрил, можно превратить ранее жёсткий участок в нечто, что сгибается плавно, как ткань. Это широко используется для изготовления обложек книг, бесшовных абажуров или коробок с изогнутыми крышками.

Принцип заключается в том, что плотная серия резов распределяет нагрузку при изгибе по множеству крошечных сегментов, позволяя материалу значительно изгибаться, не ломаясь. Вам не нужно рисовать эти сложные узоры вручную — поищите в интернете “генератор живых петель” (living hinge generator), и вы найдёте множество инструментов, которые автоматически создадут траектории резки под ваши размеры.

Освоив эти техники, ваш лазерный резак перестанет быть просто инструментом для выполнения команд. Он станет продолжением вашего воображения — точной, мощной волшебной палочкой для исследования физического мира и превращения нематериальных идей в материальную реальность.

Ⅶ. Часто задаваемые вопросы

1. Как выбрать подходящий лазерный станок для резки под свои задачи?

Выбор подходящего лазерного станка для резки зависит от нескольких факторов:

• Тип материала: Определите материалы, которые вы будете часто резать. CO2-лазеры эффективны для неметаллов, а волоконные лазеры лучше подходят для металлов.
• Толщина: Учтите максимальную толщину материалов, которые вы планируете резать. Более мощные лазеры способны работать с более толстыми материалами.
• Точность: Оцените требования к точности ваших проектов. Высокая точность может потребовать дополнительных функций, таких как автофокус и тонкий контроль луча.
• Бюджет: Определите свой бюджет, учитывая как первоначальные вложения, так и последующие расходы на обслуживание.
• Совместимость программного обеспечения: Убедитесь, что станок совместим с программным обеспечением для проектирования и управления, которое вы планируете использовать. Для более глубокого изучения выбора идеального станка, наша подробная Руководство по выбору лазерного станка для резки на 2025 год предоставляет подробные сравнения и экспертные рекомендации.

2. Могу ли я использовать лазерный станок для резки и гравировки?

Да, лазерные станки можно использовать как для резки, так и для гравировки. Резка заключается в прорезании материала насквозь, а гравировка — в снятии поверхностного слоя для создания узоров, текста или рисунков. Регулировка мощности и скорости лазера позволяет эффективно переключаться между режимами резки и гравировки.
