Смотрите, как 100-тонный пресс-ножницы вбивает штамп в лист стали 10-го калибра. Металл сгибается с тяжелым, удовлетворяющим стоном. Это может выглядеть как чистое проявление грубой силы — гигантский молот, заставляющий упрямый материал подчиниться.

Если вы будете обращаться с этой машиной как с молотом, вы испортите дорогостоящий материал и в конечном итоге можете потерять палец.

Тоннаж — это только двигатель. Фактическое сгибание — это тихая переговоры между геометрией, растяжением материала и физикой. Конечный угол не определяется тем, насколько сильно вы нажимаете. Он определяется расчетами, сделанными задолго до того, как вы встанете на педаль.

Связанные: Согните коробку с помощью пресс-ножниц

Ловушка "Нажимайте, пока не станет правильно"

Почему обращение с пресс-ножницами как с дробилкой грубой силы гарантирует брак

Представьте, что вы скользите маленьким стальным кронштейном по матрице и опускаете поршень. Когда полученный угол не выглядит достаточно острым, человеческий инстинкт говорит просто нажать сильнее.

Применение максимального тоннажа к маленькой детали не заставляет ее принять идеальный угол. Металл просто сжимается, геометрия сгиба становится нестабильной, и деталь портится задолго до того, как машина почувствует максимальную нагрузку. Даже опытные мастерские предупреждают о том, что не следует применять полный тоннаж к маленьким профилям, потому что сила не является вашим основным регулятором. Размер детали, размещение нагрузки и геометрия инструмента определяют результат.

Ваша машина — это калькулятор, а не дробилка. Когда вы полагаетесь на сырое давление, чтобы исправить плохой угол, вы игнорируете то, что металл на самом деле делает под инструментом.

Иллюзия пружинистости: Почему угол в матрице никогда не является окончательным углом

Согните кусок листового металла точно на 90 градусов внутри матрицы, и в момент, когда поршень поднимается, металл расслабится и откроется до 92 градусов.

Каждый кусок металла ведет себя как жесткая пружина. Он сопротивляется сгибанию. Когда штамп заставляет материал входить в V-матрицу, внешняя поверхность металла растягивается, в то время как внутренняя поверхность сжимается. Как только давление снимается, этот растянутый материал пытается вернуть себя к своему первоначальному плоскому состоянию. Это расслабление называется пружинистостью.

Чтобы получить истинный угол в 90 градусов, вам на самом деле нужно толкать металл за пределы 90 градусов — например, до 88 градусов — чтобы он мог вернуться к целевому углу. Если вы просто нажимаете, пока сгиб не выглядит правильным под нагрузкой, вы гарантируете, что он будет выглядеть неправильно, как только вы снимете давление.

Момент, когда новички понимают, что сгибание — это математическая система, а не одно физическое действие

Возьмите транспортир и измерьте вашу только что согнутую деталь на левом краю, правом краю и в точном центре.

Если вы обнаружите разницу в один градус между концами и серединой, ваша проблема не имеет ничего общего с тем, насколько сильно вы нажимали. Проблема может заключаться в том, что станина машины прогибается под нагрузкой или что оси штампа и матрицы смещены всего на доли миллиметра. Сгиб может выглядеть совершенно приемлемо на одном конце и при этом полностью выходить за пределы допуска на другом, потому что геометрия машины смещается.

Это именно тот момент, когда иллюзия грубой силы разрушается. Вы понимаете, что успешный сгиб требует учета растяжения материала, выравнивания инструмента и компенсации пружинистости одновременно. Реальная работа по сгибанию происходит в расчетах и настройках машины. Поршень, опускающийся вниз, — это только окончательный результат.

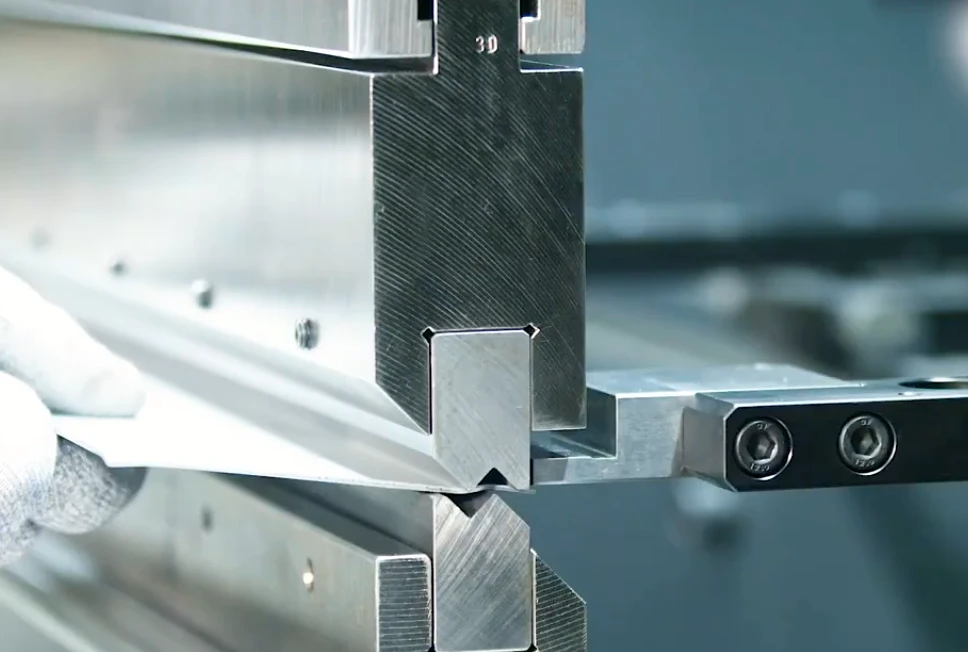

Стандарт воздушного сгибания: Почему вам на самом деле не нужно касаться дна

Геометрия под поршнем: Как три контактные точки определяют угол

Возьмите стандартный кусок мягкой стали. Когда вы сгибаете его над V-матрицей, внутренний радиус сгиба естественным образом формируется примерно на 16 процентов от ширины отверстия матрицы. Если вы поместите эту сталь над отверстием матрицы шириной 1 дюйм, внутренний радиус составит примерно 0,160 дюйма.

Заметьте, что в этом расчете совершенно отсутствует: кончик пуансона.

Пуансон — это лишь привод. При воздушном изгибе листовой металл касается всего трех физических границ: кончика опускающегося пуансона и двух верхних плеч V-матрицы. Дно матрицы просто пустой воздух. Вы не заставляете металл принимать форму. Вы поддерживаете его через зазор и опускаете центр вниз ровно настолько, чтобы достичь желаемого угла. Финальная геометрия полностью контролируется программированием того, насколько глубоко пуансон опускается в эту пустоту.

Подождите, разве не точнее штамповать его в V-матрице?

Несмотря на сильное желание многих операторов заполнить это пустое пространство, современные пресс-ножницы, оснащенные лазерным измерением угла и динамическим кронированием, могут удерживать допуск угла плюс-минус 0,1 градуса, не позволяя металлу касаться дна матрицы.

Начинающие смотрят на V-блок и видят форму. Они предполагают, что 90-градусная матрица предназначена для штамповки идеального 90-градусного угла, полагая, что полный физический контакт — это единственный способ гарантировать размер. Этот инстинкт — ловушка. Если вы прижмете металл плоско к граням матрицы, вы потеряете свой основной контрольный переменный. Вы больше не сможете регулировать глубину.

Воздушный изгиб рассматривает матрицу как измерительный промежуток, а не как форму для литья. Поскольку металл остается подвешенным в воздухе, вы сохраняете гибкость, чтобы регулировать ход поршня на доли миллиметра. Вы можете толкать металл точно до 88 градусов, позволяя ему вернуться к идеальным 90.

Что происходит с металлом и машиной, когда вы отказываетесь от этого контроля и решаете все равно заставить материал опуститься на дно?

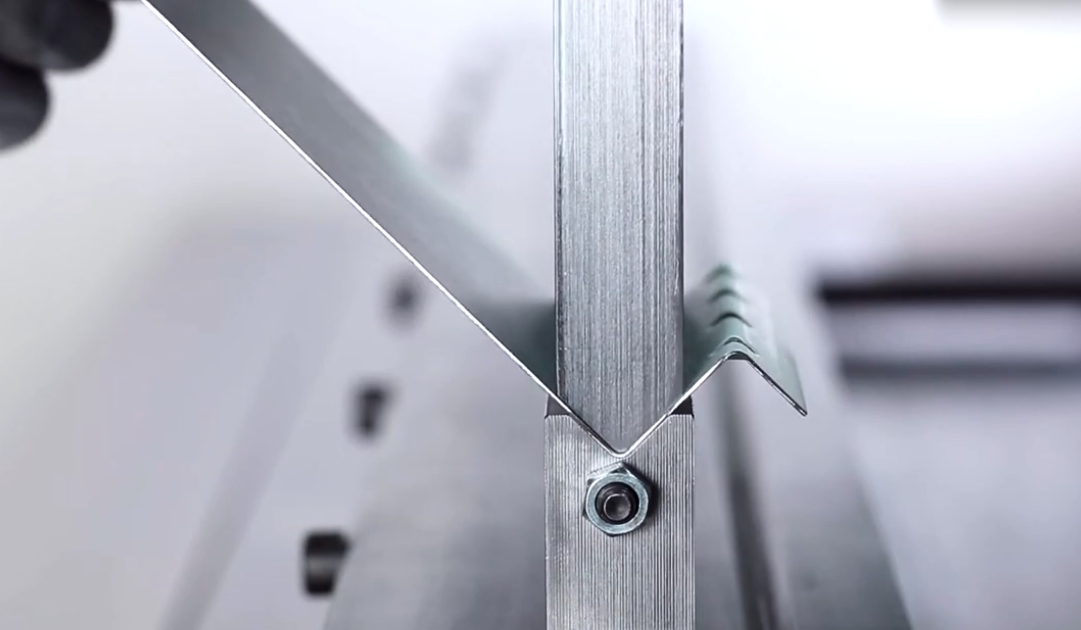

Уплотнение и штамповка: почему раздавливание нейтральной оси редко является решением (и рискует повредить инструмент)

Уменьшите открытие вашей V-матрицы до менее чем пяти раз толщины материала, и тоннаж, необходимый для завершения изгиба, возрастает экспоненциально.

Когда вы упираетесь в дно — или, что еще хуже, когда вы используете процесс, называемый "штамповка", чтобы заставить кончик пуансона опуститься так глубоко, что он физически истоняет металл на линии изгиба — вы обмениваете математическую геометрию на чистую силу. Штамповка намеренно раздавливает внутреннюю структуру материала, чтобы устранить обратный отскок. Она заставляет металл принимать точную форму инструмента.

Эта грубая сила превращает вашу машину в опасность. Применение огромного тоннажа в узкой матрице концентрирует экстремальное напряжение на дне V. Это не только рискует деформировать деталь. Это может расколоть закаленную стальную матрицу прямо по середине, разбрасывая осколки по полу цеха.

Точность не требует разрушения естественных свойств металла. Если воздушный изгиб является стандартом, а открытие матрицы определяет физические пределы изгиба, как именно вы рассчитываете, какие инструменты должны быть в машине?

Инструменты диктуют математику: "Правило 8x" перед тем, как вы коснетесь контроллера

Инженер передает вам чертеж, указывающий радиус 0,060 дюйма на детали из мягкой стали толщиной 1/4 дюйма. На экране компьютера этот острый угол выглядит четким и профессиональным. На производственном этаже это бомба замедленного действия. Чтобы заставить пластину толщиной 1/4 дюйма принять такой узкий радиус, вам потребуется такое узкое открытие матрицы, что необходимый тоннаж может сломать закаленные стальные инструменты пополам. Для цехов, оценивающих более тяжелую формовку, портфолио CNC-изгибов ADH Machine Tool, включая его крупногабаритный листогибочный пресс, является более практическим мостом между требованиями чертежа, мощностью машины и более безопасным планированием производства.

CNC-контроллер на современных пресс-ножницах — это математическое чудо, но он не может переиграть физику. Прежде чем вы когда-либо введете угол изгиба в машину, физические размеры вашего пуансона и матрицы уже зафиксировали вашу максимальную силу, ваш внутренний радиус и ваш запас безопасности. Если вы выберете неправильные инструменты, никакое программное обеспечение не спасет деталь. Как вы находите точную базу, где математика действительно работает?

Для читателей, сравнивающих варианты машин и инструментов с этими базовыми ограничениями, ADH Machine Tool предоставляет загружаемые продуктовые материалы, охватывающие CNC-изгибы и сопутствующее оборудование для листового металла в его брошюры.

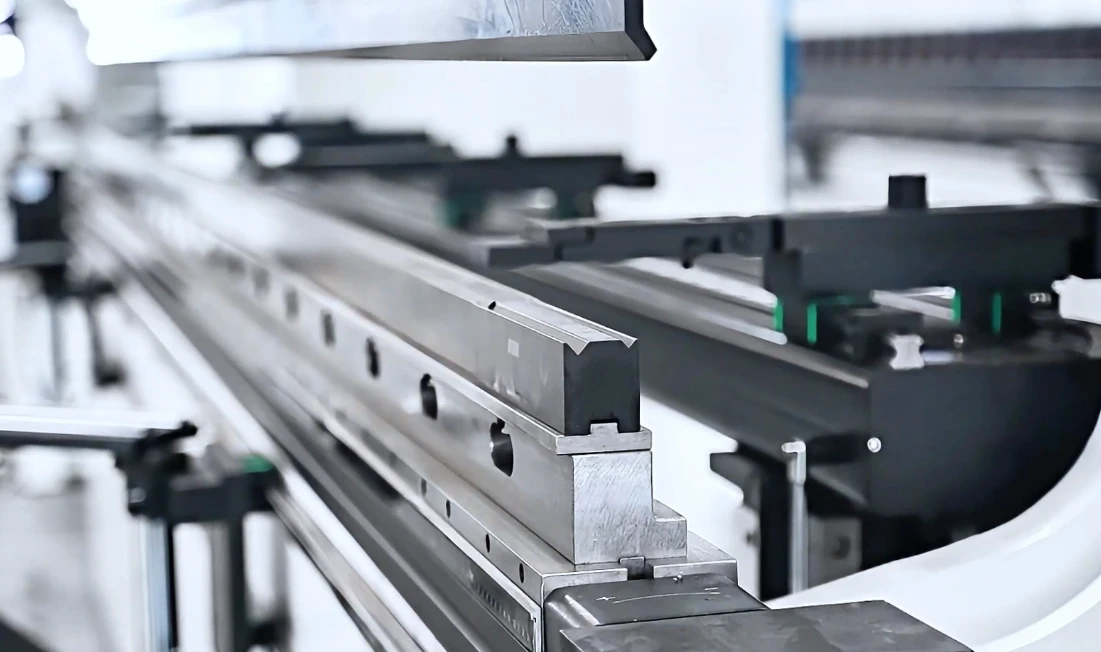

Как ширина матрицы относительно толщины материала определяет вашу изгибную силу и внутренний радиус

Умножьте толщину материала на восемь. Это простое уравнение является основой формовки листового металла, широко известной как “Правило 8x”. Если вы изгибаете листовой металл толщиной 1/8 дюйма, идеальное открытие V-матрицы составляет ровно один дюйм.

Это соотношение не является произвольной традицией. Это точная геометрическая "сладкая точка", где необходимая сила изгиба остается безопасной для машины, а металл может плавно растягиваться без сужения или разрыва. Поскольку воздушный изгиб естественным образом формирует внутренний радиус, равный примерно 16 процентам ширины матрицы, открытие матрицы 8x создает внутренний радиус, который немного больше самой толщины материала. Это соотношение 1 к 1 между толщиной и радиусом является наиболее стабильным и предсказуемым состоянием в формовке листового металла. Вы устанавливаете базу для предсказуемого обратного отскока и управляемого тоннажа. Но что происходит, когда вы игнорируете эту базу и пытаетесь заставить металл войти в более узкий зазор?

Что конкретно происходит, когда вы используете V-отверстие, которое слишком узкое?

Уменьшите это V-отверстие с восьмикратной толщины материала до всего лишь четырехкратной. Тоннаж, необходимый для изгиба металла, не просто увеличивается; он умножается драматически.

Листовой металл действует как рычаг, опирающийся на два плеча V-матрицы. Когда вы сужаете матрицу, вы укорачиваете рычаг. Вдавливать штамп в укороченный рычаг требует экспоненциально большей силы для деформации материала. Внезапно стандартный изгиб, для которого требовалось 10 тонн давления на фут, теперь требует 30 или 40 тонн.

Это сосредоточенное давление ищет самую слабую точку в системе, чтобы найти выход. Иногда гидравлическая система пресса достигает своего предела и останавливается. В других случаях огромное давление, оказываемое на плечи матрицы, вызывает трещину в V-блоке, буквально раскалывая его по центру и разбрасывая осколки высокоуглеродной стали по вашему рабочему месту. Даже если инструмент выживает, сам металл часто терпит неудачу, глубоко сгибаясь по линии изгиба вместо того, чтобы образовывать плавную кривую. Если ширина матрицы определяет рычаг, что определяет фактическую точку удара?

Радиус штампа против толщины материала: в какой момент металл рвется?

Внимательно посмотрите на кончик вашего штампа. Если радиус этого кончика значительно меньше толщины материала, который вы изгибаете, вы больше не формируете металл — вы его режете.

Слишком острый кончик штампа действует как тупой зубило. Вместо того чтобы распределять вниз силу по мягкой кривой, он сосредотачивает весь тоннаж машины в микроскопической фокусной точке на внутренней стороне изгиба. Когда наружная поверхность металла растягивается, эта острая внутренняя точка создает значительное напряжение. Материал истончается, его структурная целостность нарушается, и в конечном итоге он разрывается вдоль линии изгиба.

Нет единого универсального числа, при котором происходит этот разрыв. Точная точка разрушения меняется в зависимости от прочности сплава на растяжение, толщины листа и того, изгибаете ли вы по или против естественного направления волокон металла. Вам нужно читать материал. Острый штамп, который идеально сгибает тонкий алюминий, безжалостно треснет толстую нержавеющую сталь.

Вы можете выбрать идеальную матрицу 8x и совместить ее с безопасным, пропорциональным кончиком штампа, чтобы гарантировать, что металл изгибается без разрушения. Но выживание изгиба — это только половина битвы. Как только геометрия инструмента фиксируется и поршень опускается, внутренняя структура металла просыпается и начинает сопротивляться.

Упругость — это не дефект, это предсказуемая сила, к которой вы готовитесь

Передайте новичку чертеж, который требует плавного изгиба радиусом 4 дюйма в листе алюминия, и он обычно вздохнет с облегчением. По сравнению с жестким, высокотоннажным изгибом под углом 90 градусов, широкий, мягкий изгиб выглядит легким. Он выглядит безопасным. Но когда они на самом деле опускают штамп и отпускают поршень, этот мягкий изгиб может резко развернуться, распластываясь на десять, пятнадцать или даже двадцать градусов.

Это предположение — что более мягкий изгиб является более податливым — раскрывает фундаментальное недопонимание того, как ведет себя листовой металл. Когда вы фиксируете геометрию инструмента, вы не стираете навсегда оригинальную форму металла. Вы временно подавляете ее. В тот момент, когда вы поднимаете штамп, внутренняя структура материала просыпается и начинает сопротивляться. Поскольку изгиб с большим радиусом охватывает огромную поверхность материала, он высвобождает пропорционально огромное количество восстанавливающей силы.

Каждый кусок листового металла действует как пружина повышенной прочности. Вы не можете устранить это сопротивление при стандартном воздухе, и если относиться к этому как к случайному дефекту, это обойдется вам в часы и бракованный материал. Упругость — это строгий результат физики. Если вы хотите идеальный угол, вам нужно перехитрить естественное сопротивление металла, запрограммировав геометрию на переизгиб.

Когда поршень вдавливает штамп в матрицу, листовой металл одновременно подвергается двум противоположным физическим силам. Внешняя сторона изгиба раздвигается, растягиваясь под напряжением. Внутренняя сторона изгиба, зажатая между штампом, сжимается.

Зоны растяжения и сжатия ведут войну, но между ними находится нейтральная ось — микроскопический слой материала в центре листа, который не испытывает никакой силы. Он не растягивается и не сжимается. Пока наружные слои постоянно деформируются тоннажем машины, эта нейтральная ось просто сгибается. Она сохраняет свою оригинальную молекулярную память.

Металл просто пытается найти равновесие.

Как только пресс-ножницы отпускают свое зажимное давление, упругая энергия, накопленная в этой нейтральной оси, пытается вернуть лист в идеально плоское состояние. Постоянно деформированные внешние слои не позволяют ему вернуться полностью, но полученное компромиссное состояние — это упругость. Материал открывается на несколько градусов, пока напряжение, сжатие и упругая память не уравновесят друг друга. Это поведение напряжения и деформации означает, что каждый раз, когда вы изгибаете, вы должны вдавливать штамп глубже, чем ваша целевая угловая величина — надавливая на 88 градусов, чтобы металл мог идеально расслабиться до 90.

Как направление волокон материала и толщина изменяют сопротивление металла

Внимательно посмотрите на поверхность сырого листа нержавеющей стали. Вы увидите едва заметные параллельные линии, проходящие по нему. Листовой металл прокатывается в плоскость на заводе под огромным давлением, удлиняя свою молекулярную структуру в определенном направлении волокон, подобно доске из дерева.

Сгибайте параллельно волокнам, и металл будет легко поддаваться, возвращаясь лишь немного. Однако, поскольку вы раздвигаете металл вдоль его естественных линий разлома, он очень подвержен трещинам. Сгибайте перпендикулярно волокнам, и материал будет сопротивляться вам на каждом миллиметре. Сгиб будет структурно прочнее, но возврат будет значительно выше. Если вы не скорректируете свои расчеты по перегибу при вращении детали на штампе, программа на 90 градусов, которая идеально сработала на левой фланце, приведет к открытию угла в 93 градуса на правой фланце.

Толщина добавляет сложности. Стальная пластина толщиной 1/4 дюйма имеет большой поперечный сечением материала, сопротивляющегося возвращению в плоское состояние, поэтому ей требуется совершенно другой расчет перегиба, чем у листа толщиной 16 калибра. Модуль упругости и предел текучести определяют точную степень возврата. Вы не можете полагаться на одно фиксированное значение для возврата. Это динамический выход системы, производимый конкретным сплавом, ориентацией волокон и физическим рычагом открывания штампа.

Компенсация до сгиба против коррекции после: секрет повторяемости

Любитель-оператор обращается с пресс-ножницами как с игрой на удачу. Они опускают поршень, проверяют угол с помощью транспортера, видят, что он открыт на три градуса, и опускают поршень немного дальше. Это исправление после факта. Это может спасти одну деталь, но ничего не учит о системе.

Истинная повторяемость требует компенсации до сгиба. Рассчитав предел текучести материала, внутренний радиус и коэффициент K — точное местоположение нейтральной оси — вы можете запрограммировать CNC-контроллер для математического целевого перегиба. Если вы знаете, что конкретная партия алюминия 5052 возвращается ровно на 2.5 градуса в V-штампе с размером 1 дюйм, вы командуете машине формировать угол в 87.5 градуса с самого первого удара. Вот где платформа для сгиба на основе CNC, такая как ADH Machine Tool, становится актуальной: Гибочный пресс с ЧПУ она превращает расчет сгиба в управляемую команду машины вместо регулировки оператором. Вы позволяете физике выполнять работу.

Но никакое количество расчетов по коэффициенту K не изготовит деталь, пока вы физически не подойдете к машине и не загрузите заготовку. Именно поэтому следующим шагом является освоение последовательности предсгиба, которая держит ваши пальцы вне зоны сжатия, когда эти рассчитанные физические параметры наконец берут верх.

Последовательность предсгиба, которая сохраняет ваши руки на месте и углы точными

Представьте, что вы держите плоский лист стали, пока машина опускает пятьдесят тонн концентрированной силы прямо по его центру. Если этот металл поднимется быстрее, чем вы ожидаете, ваше удержание ничего не значит. Вы не сможете переиграть пресс-ножницы. Безопасное выполнение на производственном этаже никогда не связано с быстрыми рефлексами или грубой силой. Речь идет о том, чтобы организовать физическое рабочее пространство так, чтобы геометрия машины контролировала металл, полностью исключая ваши руки из уравнения.

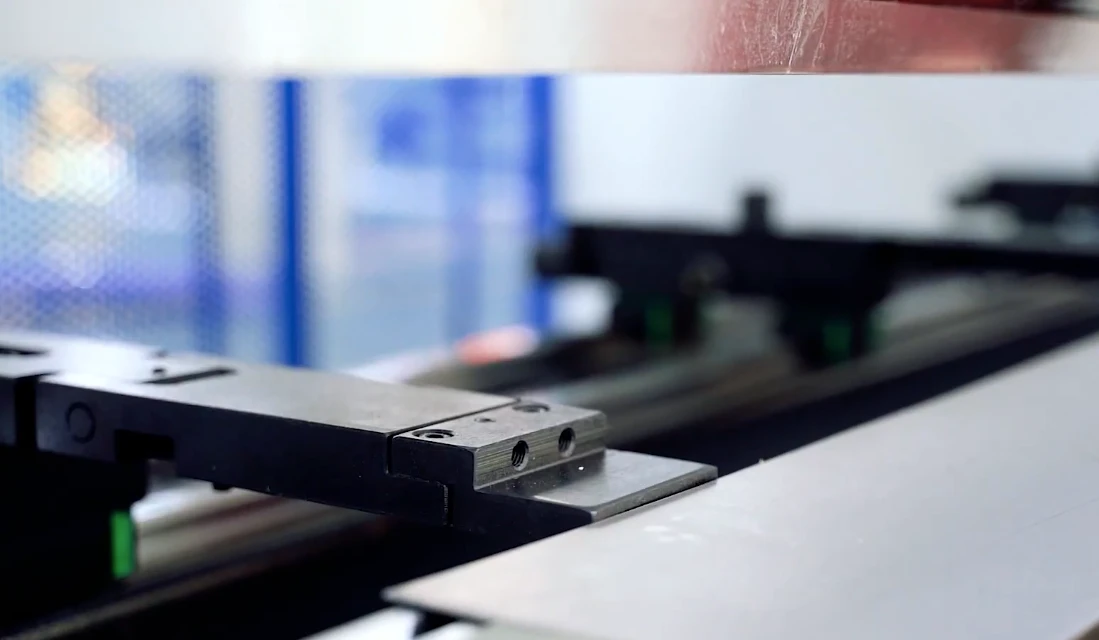

Размещение заднего упора: как поддерживать деталь, не противодействуя машине

Задний упор — это механическая остановка за штампом, которая определяет точную длину вашего фланца. Начинающие часто обращаются с ним как с противником в борьбе, опираясь на лист всем своим телом, чтобы удержать его на месте. Это ошибка. Когда вы заставляете материал упираться в остановки, вы создаете искусственное напряжение до того, как поршень вообще начнет движение. Когда штамп опускается и металл втягивается в открытие штампа, это физическое давление противодействует естественному процессу формования.

Вместо этого относитесь к заднему упору как к пассивному квадрату. Сдвиньте металл назад, пока он не коснется пальцев легким, равномерным контактом. Лист должен лежать ровно на штампе, идеально сбалансированным.

Позвольте геометрии машины определять квадратность.

Если вы пытаетесь удерживать деталь жестко, металл будет заклинивать, угол будет скручиваться, и вы испортите совершенно хорошую заготовку. Ваша задача — просто поддерживать вес листа, позволяя инструментам естественно выравнивать материал по мере начала сгиба.

Хватка “большие пальцы наружу”: почему опытные операторы никогда не держат фланец сверху

Посмотрите, как новичок загружает пресс-ножницы, и вы часто увидите, что их большие пальцы лежат прямо на верхней части листового металла. Они хватают плоскую заготовку, как будто держат рулевое колесо. Именно так пальцы могут быть прижаты. Когда штамп опускает материал в штамп, участок листа, выступающий к вам, поднимается вверх с силой, которую невозможно избежать.

Если ваши большие пальцы зацеплены за верхний край, этот поднимающийся металл немедленно прижмет их к тяжелой стальной поверхности поршня.

Правильная техника — это хватка “большие пальцы наружу”. Уложите материал плоско на открытые ладони, держа пальцы и большие пальцы полностью под листом. Вы действуете как петля, позволяя вашим рукам подниматься вместе с металлом по мере его формования. Вы поддерживаете вес, а не управляете сгибом. Когда машина берет верх, ваши руки просто движутся вместе с ней.

Калибровка ваших тестовых сгибов: как проверить вашу настройку, не тратя материал

Даже при идеальных расчетах и безупречном размещении рук ваш первый кусок всегда является тестом. Правильный пробный запуск проверяет выравнивание, проверяет износ и подтверждает программу до того, как штамп вообще коснется материала. Этот первоначальный удар касается не только настройки угла; это критический этап калибровки для всей физической настройки.

Новички часто впадают в панику, когда первый угол выходит неправильным. Они сразу же пытаются зажать сильнее, углубить штамп или преодолеть плохую настройку чрезмерным давлением. Слишком большая сила может сломать инструмент, в то время как слишком маленькая оставляет изгиб незавершенным.

Перед тем как регулировать нагрузку, вы должны оценить металл. Если ваша комбинация штампа и матрицы изначально неправильна, никакое количество аккуратного мастерства или добавленного давления не сможет надежно исправить угол.

Настоящее испытание оператора заключается в том, чтобы знать, является ли плохой изгиб результатом постоянной ошибки настройки или временной ошибки силы.

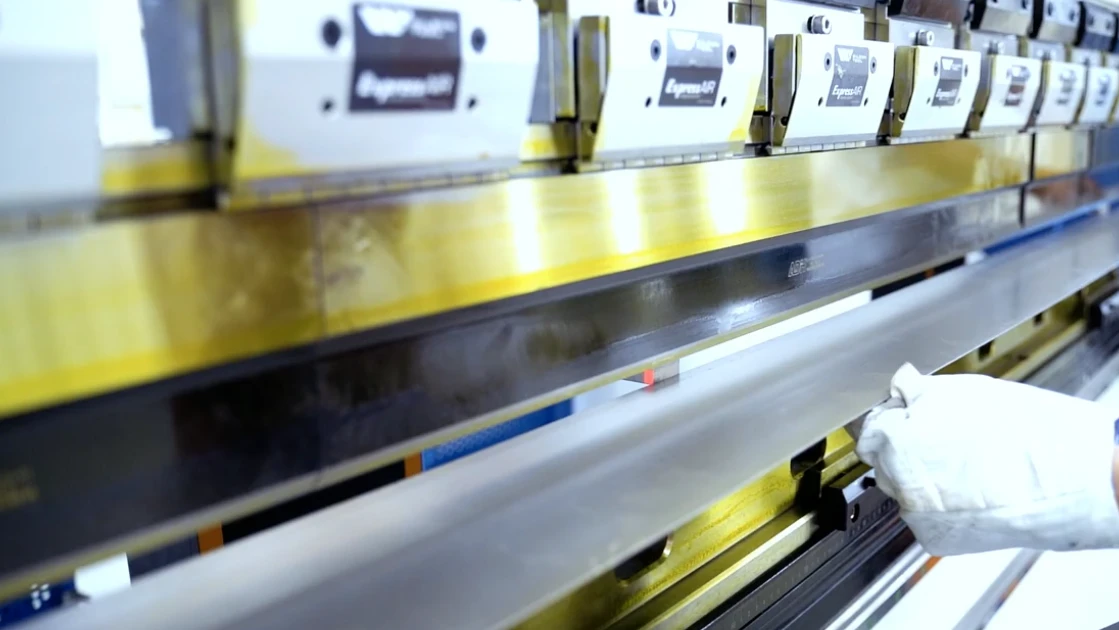

Первый шаг к устранению неполадок: читайте историю, которую рассказывают ваши плохие изгибы

Вы вытаскиваете свой первый тестовый образец из матрицы, прикладываете транспортир к фланцу и видите 93 градуса вместо запрограммированных 90. Инстинкт новичка — сразу же обратиться к контроллеру и ввести более глубокий ход штампа. Не трогайте этот экран. Плохой изгиб — это не случайная ошибка; это физическая запись всего, что произошло между штампом и матрицей. Если вы просто заставите штамп углубиться, не понимая, почему угол открыт, вы лечите симптом, игнорируя механику. Вы должны оценить металл. Каждый дефект — будь то неравномерный угол, треснувший край или искривленный радиус — это материал, который говорит вам, что конкретная переменная неправильна. Вы переводите эти физические симптомы в точный диагноз, сопоставляя видимый дефект непосредственно с физической ошибкой настройки, которая его вызвала.

Угол сжат с левой стороны, но открыт с правой — не ли машина не в уровне?

Предположим, вы измеряете тестовый образец и находите угол в 90 градусов на левой кромке, но 92 градуса на правой. Операторы часто утверждают, что стол не в уровне или штамп наклонен. Это почти никогда не так. Хотя выравнивание машины важно, современные гидравлические прессы выравниваются с чрезвычайно высокой точностью. Истинная причина обычно скрыта в самом материале или в настройке инструмента.

Листовой металл не является совершенно однородным. Партия стали 10-го калибра может иметь толщину 0,134 дюйма с одной стороны листа и сужаться до 0,130 дюйма с другой. В воздухе, где штамп толкает металл в открытое пространство, вариация толщины всего в несколько тысячных дюйма может кардинально изменить то, как материал обвивается вокруг кончика штампа. Более толстый металл сопротивляется больше, возвращается обратно иначе и требует больше силы, чтобы достичь того же угла. Если ваш угол неравномерный, возьмите свои штангенциркули, прежде чем брать ключ.

Если толщина совершенно однородна, проверьте ваше выравнивание. Когда на центр стола давит пятьдесят тонн, тяжелые стальные балки пресса на самом деле отклоняются, слегка изгибаясь в середине. Если система выравнивания вашей машины — механический клин, который поднимает центр матрицы вверх, чтобы компенсировать это изгибание — настроена неправильно, изгиб будет тугим на концах и открытым в центре. Прежде чем спешить настраивать параметры машины, вы должны сначала проверить толщину материала и выравнивание.

Трещины, выемки или искривленные радиусы: какая проблема указывает на какую ошибку инструмента?

Внимательно посмотрите на внешний край согнутой алюминиевой детали. Если вы видите зазубренную, белую трещину, проходящую вдоль изгиба, вы не просто согнули металл; вы нарушили его структурную целостность. Трещины никогда не являются неудачей. Это математическая уверенность в том, что радиус кончика вашего штампа слишком острый для толщины материала или что отверстие в матрице слишком узкое. Когда вы заставляете металл входить в узкую V-матрицу, внешние волокна растягиваются за пределы их предельной прочности на разрыв. Материал не может ничего сделать, кроме как разорваться.

Теперь проведите ногтем по внешнему радиусу. Если вы чувствуете глубокие царапины или видите блестящие, изрезанные линии, проблема смещается от геометрии к трению. Выемки означают, что листовой металл сильно трется о плечи матрицы. Это указывает непосредственно на загрязненный инструмент, серьезный износ плеч матрицы или на то, что не использовалась защитная уретановая лента на полированных материалах.

Что если сам радиус выглядит искривленным или асимметричным? Это происходит, когда штамп не идеально центрирован в матрице или когда зажимы инструмента ослаблены и позволяют штампу смещаться под нагрузкой. Металл всегда будет следовать по пути наименьшего сопротивления. Если штамп смещен даже на долю миллиметра, материал будет вытягиваться неравномерно и создавать асимметричный радиус. Когда деталь показывает несколько дефектов одновременно, изолируйте переменные, исправив физическую настройку инструмента, прежде чем трогать цифровые управления.

Диагностический порядок, который не позволяет вам сначала изменить неправильную переменную

Попытка устранить несколько ошибок одновременно — это гарантированный способ испортить целый лист. Если вы измените ширину матрицы, отрегулируете выравнивание и увеличите нагрузку одновременно, вы никогда не узнаете, какое изменение действительно исправило проблему — или какое из них вызвало новую проблему, которую вы только что создали. Устранение неполадок требует строгого порядка действий. Вы должны устранить физические переменные, прежде чем настраивать программируемые переменные.

Начните с основы: чистота и посадка. Одна металлическая стружка, застрявшая под матрицей, может сбить угол на два градуса. Протрите стол, проверьте зажимы и убедитесь, что инструмент полностью установлен. Затем проверьте материал. Измерьте фактическую толщину с помощью штангенциркуля и подтвердите, что направление волокон соответствует вашему листу настройки. Только после того, как вы убедитесь, что физическая настройка безупречна, вы должны проверить геометрию. Вы должны подтвердить, что используете правильный радиус штампа и ширину матрицы для этого конкретного сплава; для более глубокого освежения о том, как выбор инструмента влияет на результаты изгиба, справочник ADH Machine Tool по прессам делает его основы инструментов для листогибочного пресса полезной связанной справкой.

Если инструмент чистый, полностью установлен и математически правильный, и материал был проверен, тогда вы можете перейти к параметрам машины, таким как нагрузка и глубина штампа. Опытные операторы используют листы настройки для установления этой базы, но они понимают, что лист бумаги не может учесть тупой штамп или партию материала с серьезными колебаниями. Вы строите систему так, чтобы математика работала, но вы проверяете ее, потому что реальный мир непостоянен. Как только вы сможете читать симптомы и логически диагностировать настройку, вы перестанете бороться с отдельными изгибами и начнете контролировать весь процесс производства.

Для мастерских, которые уже стандартизировали листы настройки и хотят той же дисциплины в более длинных или координированных изгибах, портфолио автоматизации изгиба и листового металла на основе ЧПУ от ADH Machine Tool делает тандемный листогибочный пресс практическим следующим шагом для переноса этой повторяемости в производство.

Преобразование техники в суждение

Вы наконец-то настроили первую тестовую деталь. Угол точный, радиус гладкий, а фланцы идеально измеряются с помощью ваших штангенциркулей. Но настоящая проверка заключается не в том, чтобы сделать одну хорошую деталь; это в том, чтобы изготовить пятьдесят идентичных деталей, когда материал неизбежно начинает сопротивляться. Новички предполагают, что тяжелая работа закончена, как только первая статья одобрена. Ветераны знают, что производственный процесс — это живой процесс. Металл будет варьироваться, гидравлическое масло будет нагреваться, и ваше первоначальное совершенство будет смещаться, если вы не привяжете свой процесс к жесткой системе.

Если вы оцениваете, как превратить такую повторяемость в стабильный процесс на производственном этаже, ADH Machine Tool может стать практическим следующим шагом: его решения для листового металла с фокусом на ЧПУ поддерживаются дисциплинированными практиками производства и контроля качества, направленными на жесткость и согласованность процессов. Для выбора машины, вопросов по рабочему процессу гибки или деталей реализации вы можете связаться с командой.

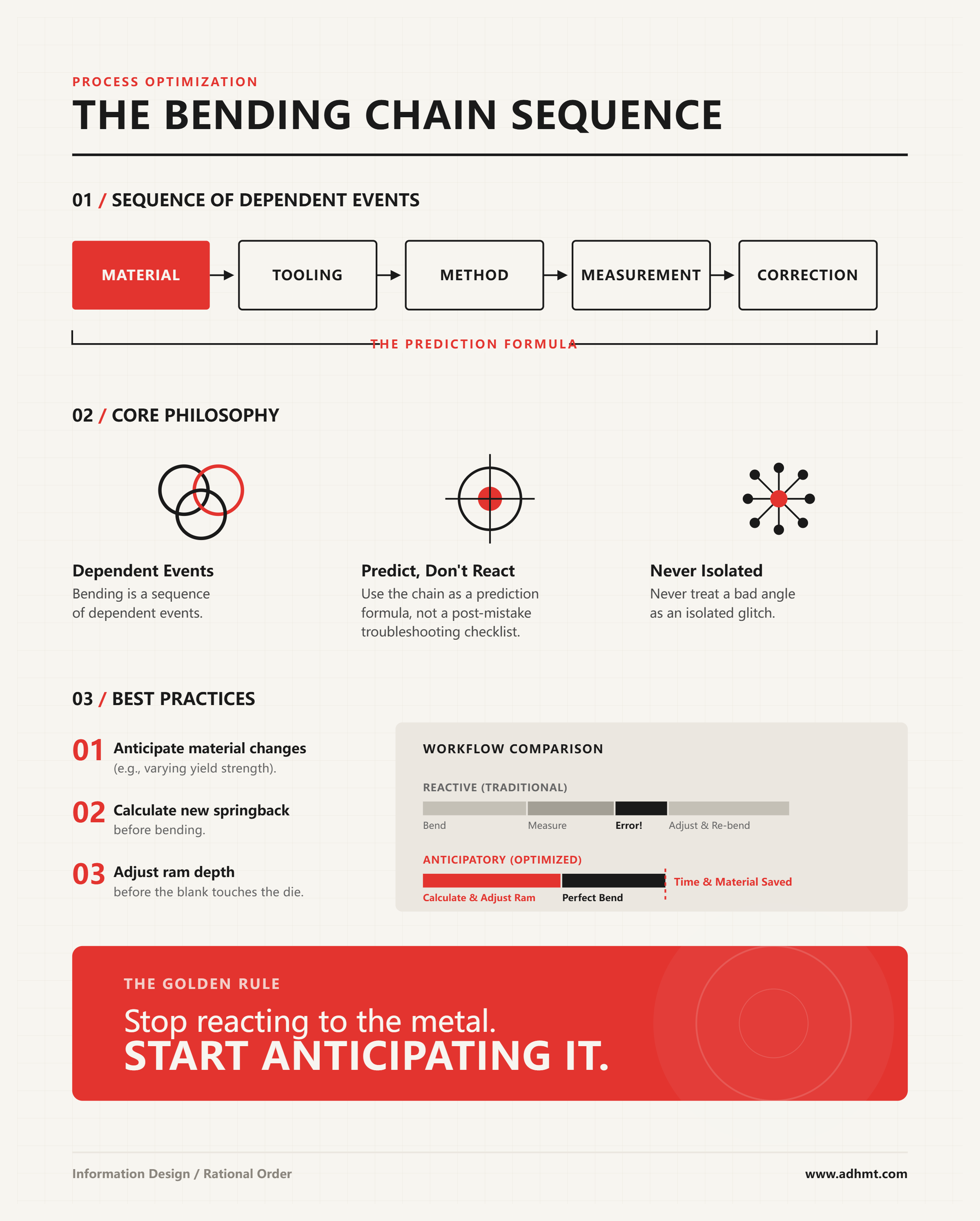

Гибка как цепь: Материал → Инструментирование → Метод → Измерение → Коррекция

Каждая гибка — это последовательность зависимых событий. Если вы рассматриваете плохой угол на детали номер двадцать как изолированный сбой, вы будете гоняться за своим хвостом весь день, настраивая параметры, пока установка не будет испорчена. Цепь — Материал, поступающий в Инструментирование, определяющий Метод, определяющий Измерение и направляющий Коррекцию — это не контрольный список для устранения неполадок после того, как вы допустили ошибку. Это ваша формула для предсказания результата. Когда новая поддона стали приходит в середине работы с немного большей прочностью на сжатие, вы не давите на педаль, не измеряете полученный открытый угол и не добавляете глубину рамы вслепую. Вы рассчитываете новый возврат и корректируете глубину до того, как заготовка вообще коснется матрицы. Вы прекращаете реагировать на металл и начинаете предвосхищать его.

Почему понимание цепи позволяет предсказывать проблемы до первого удара

Предвосхищение отделяет профессионалов от производителей бракованных изделий. Поскольку вы понимаете, как каждую переменную в цепи взаимодействует, вам не нужно гнуть кусок металла, чтобы знать, что он будет делать. Вы уже знаете размеры вашего инструмента, толщину материала и внутренний радиус. Вы проводите расчеты. Вы проверяете физическое выравнивание машины, чтобы убедиться, что рама будет двигаться равномерно под нагрузкой, потому что механическая реальность всегда преобладает над теорией программного обеспечения. Реальная работа суждения происходит до того, как машина издает звук. К тому времени, когда вы нажмете на педаль, конечный угол не должен быть надеждой на удачу — он должен быть математической уверенностью.

Почему истинное мастерство начинается с медленных, обдуманных установок, а не с скорости рамы

Менеджеры по производству любят говорить о времени цикла. Это создает опасную иллюзию для новых операторов: что хороший изготовитель — это быстрый изготовитель, спешащий через изменения инструмента, чтобы снова запустить раму. Но грубая скорость на машине — это риск. Истинная эффективность на пресс-ножницах приходит от медленных, обдуманных установок. Когда вы тратите время на проверку каждой ссылки в цепи перед началом, вы устраняете необходимость останавливаться, измерять и настраивать после каждого удара. Вы не спешите, чтобы увидеть, сработала ли гибка; вы берете время, чтобы убедиться, что она не может потерпеть неудачу.

Любители реагируют на то, что только что сделала металл, но мастер устанавливает математику так, чтобы у нее не было выбора.

Скачать инфографику в высоком разрешении
