I. Введение

В современных проектах по изготовлению листового металла гибочные машины такие как гидравлические листогибы, сервоэлектрические листогибочных прессов, и листогибы с ЧПУ широко используются. Однако некоторые специализированные гибочные машины, такие как пальцевые листогибы, остаются популярными в металлообрабатывающей промышленности.

Хотя функции листогибочный пресс похожи на функции пальцевого листогиба, их принципы работы и методы гибки значительно отличаются друг от друга. Сегодня я сравню листогиб и пальцевый листогиб. Сначала давайте посмотрим видео для понимания:

Если вы хотите подробно разобраться, как работают листогибы с ручным приводом, и повысить точность гибки, ознакомьтесь с Руководство по ручному тормозу: искусство гибки.

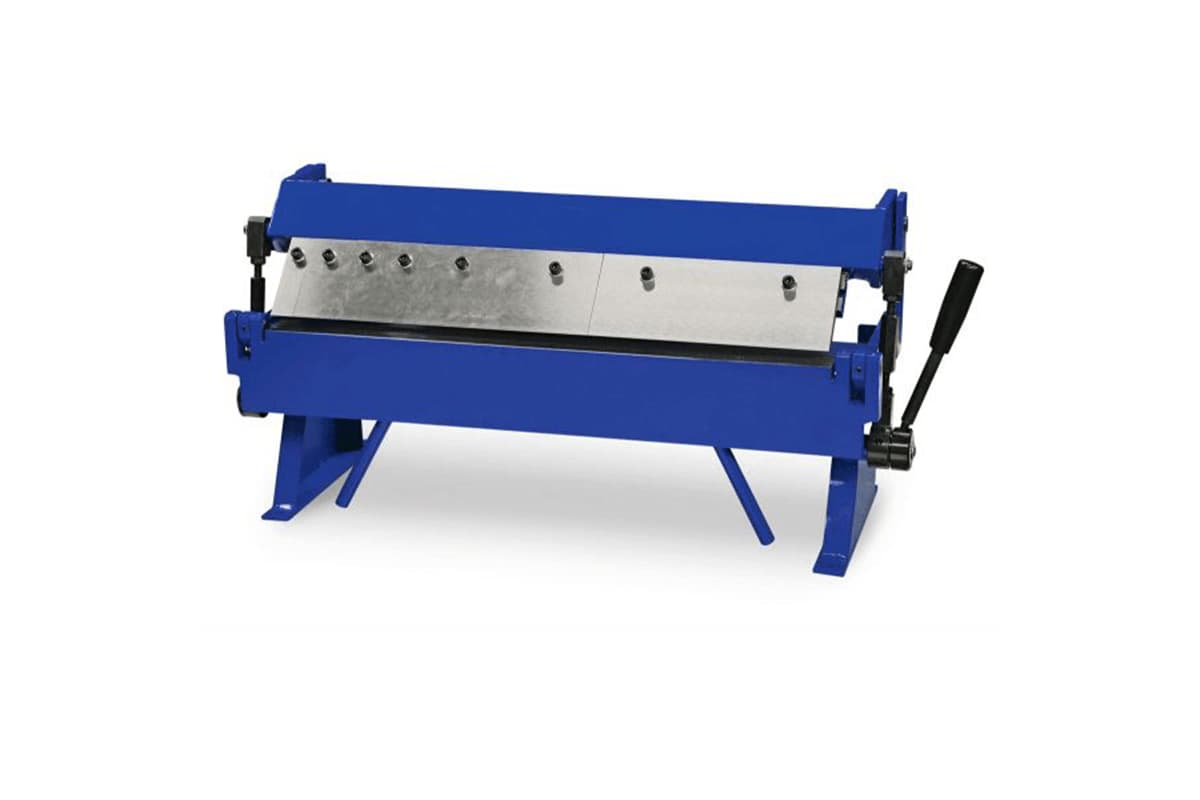

II. Что такое пальцевый листогиб?

Коробчатые и панельные листогибы обычно используются для гибки тонких металлических листов из материалов с высокой прочностью на растяжение, таких как нержавеющая сталь, алюминий и другие сплавы. Эти листогибы, также известные как пальцевые, работают с помощью прижимного стержня с съемными стальными пальцами различной ширины.

Пальцевые листогибы в основном применяются для изготовления изделий, таких как коробки и панели. Пальцы фиксируются на месте винтами-барашками, а любые неиспользуемые пальцы можно снять перед гибкой. Очень важно затянуть все винты-барашки и закрепить пальцы перед использованием коробчатого и панельного листогиба, чтобы избежать нежелательной гибки или деформации.

В заключение, коробчатые и панельные листогибы, также известные как пальцевые, специально разработаны для гибки тонких металлических листов в изделия, такие как коробки и панели, с использованием съемных стальных пальцев и прижимных стержней.

Ключевые особенности

• Сегментированные пальцы: Регулируемые пальцы позволяют создавать гибы различной ширины или формы. Неиспользуемые пальцы можно снять для выполнения конкретных конструкций.
• Прижимная планка: Фиксирует листовой металл на месте во время гибки.
• Формовочный стержень и фартук: Фартук поднимается вручную для создания гибов; формовочные стержни помогают достичь определённых углов или форм.

Для более широкого сравнения типов станков, включая панорамные гибочные прессы, вы можете обратиться к Гибочный пресс против листогиба: ключевые различия.

III. Что такое листогибочный пресс?

А листогибочный пресс является станком, широко используемым в листообрабатывающей промышленности для гибки листового металла. Разместите металлический лист между пуансоном и матрицей, затем пуансон листогибочного пресса создаст необходимое усилие для гибки.

История гибочных машин начинается с простого карнизного листогиба и со временем эволюционировала до гидравлического листогиба и, в конечном итоге, до Гибочный пресс с ЧПУ.

Листогиб с ЧПУ (числовым программным управлением) известен своей точностью и эффективностью при гибке металлических листов, достигаемой с помощью программирования. Эти современные листогибы, оснащённые ЧПУ, универсальны и способны выполнять сложную гибку листового металла, что делает их широко используемыми в таких отраслях, как автомобилестроение, строительство и авиация.

В мире гибки металла листогибочный пресс может выполнять различные виды работ с листовым металлом, имеет разные возможности по гибке и способен гнуть листы различной длины и толщины.

Ключевые особенности

• Рама: Обеспечивает конструкционную устойчивость для выдерживания высоких усилий при гибке.
• Ползун: Двигается вертикально, чтобы прижать пуансон к листу металла, расположенному на матрице.
• Пуансон и матрица: Верхний (пуансон) и нижний (матрица) инструменты определяют окончательную форму изгиба. Доступны в различных профилях для разнообразных применений.
• Задний упор: Обеспечивает точное позиционирование листового металла для повторяемых изгибов.
• Система ЧПУ: Позволяет выполнять сложное программирование для автоматизации и точности в современных листогибочных прессах.

IV. В чем разница: листогибочный пресс и сегментный листогиб

1. Функции

(1) Сегментный листогиб

Сегментный листогиб в основном используется для изготовления коробов, поддонов, каналов, уголков и других подобных изделий различной глубины и размеров. Он также способен выполнять подгибку кромок, обрабатывая как открытые, так и закрытые подгибы, а также подгибы из более тонкого металла.

Листогиб с сегментными губками сгибает металл более чем на 130 градусов, а затем сплющивает подгиб с помощью прижимной планки, плотно прижимая его к верхней части зажимного стержня. Он в основном используется для гибки простых заготовок или для проектирования и производства прототипов.

Этот листогиб также может использоваться для однократного формования листового металла для кузовов автомобилей и для деталей систем отопления, вентиляции и кондиционирования, так как он способен быстро выполнять небольшие сложные угловые изгибы.

(2) Листогибочный пресс

В сравнении листогибочный пресс предлагает более широкий спектр функций, чем сегментный листогиб. Существует несколько типов листогибочных прессов, все из которых состоят из рамы, рабочего стола, ползуна, инструмента и приводного устройства.

Приводное устройство листогибочного пресса может быть ручным, механическим, гидравлическим, с сервоприводом или пневматическим, что приводит к различным усилиям гибки, прикладываемым к заготовке. Это обеспечивает диапазон тоннажа листогибочного пресса от 40 до 1000 тонн.

Эта способность прикладывать различные усилия позволяет листогибочному прессу гнуть пластины различной толщины без повреждения машины. Длина рабочего стола листогибочного пресса определяет длину листа, который можно согнуть.

Меньший листогибочный пресс может гнуть более короткие пластины, в то время как тандемный листогибочный пресс предназначен для гибки более крупных заготовок. Инструменты листогибочного пресса состоят из набора матриц с различными углами и формами, включая пуансоны (прямой угол, острый угол, тупой угол, гусиная шея) и матрицы (U-образная, V-образная, одиночная, двойная).

ЧПУ листогибы оснащены контроллерами, которые позволяют точно управлять углами и временем гибки в режиме реального времени. Система заднего упора листогиба имеет несколько осей, что обеспечивает высокую точность гибки. Сложная функциональность листогиба позволяет изготавливать заготовки разнообразных и сложных форм.

2. Конструкция и принципы работы

(1) Сегментный листогиб

Пальцевый листогиб состоит в основном из рамы, формующего стержня и зажимного механизма и управляется вручную. Корпус изготовлен из тяжелой стали, а конструкция из стального листа гарантирует, что угол гиба не изменится даже при полной нагрузке.

Станок также оснащен сверхмощными стержнями фермы и опорами для минимального прогиба и мощной работы. Пальцевый листогиб оборудован удлиненной рукояткой и упором фартука для многократной гибки, а также сменной втулкой для уменьшения износа.

Ключевое отличие пальцевого листогиба от обычного листогиба заключается в том, что его зажимной стержень оснащен съемными пальцами. Эти пальцы можно разобрать или переставить, чтобы согнуть металлический лист или изменить часть сформированной заготовки.

Пальцевый листогиб управляется вручную оператором и может обслуживаться одним или двумя операторами в зависимости от размера заготовки. Для завершения формирования коробок, поддонов и других изделий заготовка может быть закреплена винтами, заклепками, сваркой или другими способами фиксации.

Чтобы согнуть лист металла, зажимной стержень открывается путем отведения рукоятки зажима назад, к задней части станка. Лист металла помещается в зазор между пальцем зажима и рабочим столом, затем рукоятка зажима тянется вперед для фиксации материала. После этого упор поднимается, и лист металла сгибается под нужным углом.

(2) Листогибочный пресс

Хотя существует много типы листогибочных листогибов, их конструкции в целом схожи и состоят из рамы, рабочего стола, ползуна, оснастки, электрического шкафа управления и силовой системы. ЧПУ листогиб оснащен дополнительными функциями, такими как контроллер, задний упор, световая завеса защиты и система компенсации прогиба устройства.

Для работы на листогибе лист металла необходимо разместить на рабочем столе и закрепить, после чего запустить станок. Верхняя матрица, приводимая в движение ползуном, прижимает лист металла к нижней матрице, затем возвращается, завершая ход.

Листогиб работает благодаря совместным действиям контроллера и оператора, выполняя многократную гибку. Разнообразная оснастка может заменяться для изготовления заготовок различных форм и конструкций.

3. Сравнение листогиба и пальцевого листогиба

4. Операционные различия

Системы управления

Листогибы имеют ручные, ЧПУ или гидравлические системы управления. Листогибы с ЧПУ обеспечивают точные, программируемые изгибы и сохраняют последовательности для повышения производительности. Гидравлические системы добавляют усилие и точность для сложных задач.

Фальцегибы с пальцами имеют более простое ручное управление, основанное на физических настройках для выполнения простых задач. Их простота обеспечивает гибкость при гибке различных форм.

Настройка и эксплуатация

Настройка листогиба, особенно моделей с ЧПУ или гидравликой, требует специализированных знаний для точного выравнивания и калибровки. Эти машины справляются с большими нагрузками и сложными узорами.

Ручные листогибы с пальцами, благодаря более простым ручным настройкам, идеально подходят для небольших задач и разнообразных партий, обеспечивая универсальность для частых индивидуальных настроек.

Требования к обслуживанию

Листогибы требуют частого обслуживания, включая проверку гидравлической системы, смазку и обновление программного обеспечения ЧПУ, чтобы обеспечить точность и долговечность.

Листогибы с пальцами, имея более простую механику, требуют менее интенсивного ухода, но всё же нуждаются в регулярной проверке гибочных пальцев и механических частей, чтобы предотвратить износ.

5. Геометрическая адаптируемость (определяющее различие)

Речь идёт не просто о том, “что можно согнуть”, а о том, “что можно согнуть легко”.”

• Физический барьер коробов и глубоких корпусов
  • Ограничения листогибочного пресса: Традиционные листогибочные прессы ограничены геометрией пуансона. Стандартная матрица типа «гусиная шея» обычно обеспечивает высоту зазора 150–200 мм. Как только глубина вашего короба превышает это значение, ползун сталкивается с боковыми стенками. Хотя удлинённый инструмент с “высокими ножками” может решить эту проблему, он снижает жёсткость системы и увеличивает стоимость.
  • Область применения сегментного листогиба: Благодаря своей С-образной конструкции и модульным сегментным инструментам, машина для гибки изначально предназначена для изготовления коробов. Просто удалив мешающие сегменты, она практически не имеет ограничений по глубине (ограничена только глубиной зева, которая часто составляет несколько метров). Для глубоких коробов её преимущество является подавляющим.
• Сложные формы и внутренние углы
  • Чрезвычайно короткие кромки: Листогибочный пресс следует “правилу V-матрицы”, где минимальная длина кромки составляет примерно 0,7 ширины раскрытия матрицы. Чтобы получить более короткие кромки, требуется более узкая V-матрица — что резко увеличивает необходимое усилие на метр.
  • Смещённые (Z-образные) гибы: Это остаётся сильной стороной листогибочного пресса. Балка машины для гибки обычно имеет физическую толщину 10–15 мм; если расстояние между двумя обратными изгибами меньше, балка просто не сможет поместиться. Напротив, гибочный пресс, оснащённый смещёнными штампами, может выполнить формовку за один ход.

6. Толщина материала и качество поверхности

Это соревнование между “грубосиловой точностью” и “мягким мастерством”.”

Схватка по толщине: усилие против жёсткости

• Гибочный пресс (Король толстых листов): Приводимый в действие гидравлической вертикальной силой, при достаточном тоннаже (например, 400 тонн и более) гибка стальных листов толщиной 20 мм или даже 50 мм выполняется без усилий. Его единственное реальное ограничение — общий тоннаж машины.
• Пальцевый гиб (Специалист по тонким листам): Благодаря консольной изгибающей балке его физическая жёсткость определяет, что он едва ли способен выдерживать огромные нагрузки от толстых листов. 4 мм (мягкая сталь) обычно является порогом — всё, что толще, вызывает невидимую упругую деформацию балки, приводящую к неполному углу изгиба в центре.

Повреждение поверхности: цена царапин

• Листогибочный пресс: Этот метод формовки заставляет лист входить в V-образный штамп, где радиус материала скользит под высоким давлением вдоль плеч штампа. Неизбежно остаются две глубокие серые "следы штампа" на листах из нержавеющей стали или алюминия. Чтобы удалить их, заводам часто приходится нести высокие затраты на полировку или постоянно закупать полиуретановые защитные плёнки.
• Пальцевый листогиб: Он использует “охватывающее” движение формовки — лист фиксируется прижимной балкой, и когда изгибающая балка вращается вверх, инструмент и поверхность листа остаются неподвижными относительно друг друга. Это нулевое относительное движение делает его идеальным методом для зеркальной нержавеющей стали, шлифованных панелей и предварительно покрытых материалов.

7. Механизмы управления точностью

Один достигает точности через пробу и настройку; другой — через расчёт.

• Гибочный пресс: борьба с упругим возвратом и прогибом

Точность обычного воздушного гиба сильно зависит от глубины прижатия ползуна (ось Y). Даже незначительные колебания прочности материала на растяжение могут изменить упругая отдача (springback) величину.

Более сложным является “эффект банана”— ползун слегка выгибается вверх в центре под нагрузкой, из-за чего угол изгиба посередине становится больше, чем предполагалось. Поэтому в моделях высокого класса необходимо использовать дорогостоящую система компенсации прогиба, что не только увеличивает стоимость покупки (примерно на 10–15 % от общей цены), но и усложняет обслуживание.

• Пальцевый гибочный пресс: триумф геометрической жесткости

Он опирается на угол поворота гибочной балки, а не на глубину прижима, что делает его нечувствительным к допуску по толщине листа. Установите изгиб 90°, и машина повернётся ровно на 90° (плюс фактор упругого возврата).

Модели высокого класса имеют конструкцию “балка в балке”, обеспечивающую постоянство углов по всей длине и устраняющую необходимость в какой-либо системе компенсации прогиба.

8. Производственная эффективность и время цикла

Не смотрите только на то, как быстро выполняется один изгиб — учитывайте, сколько времени требуется для завершения одной готовой детали.

• Скорость одного изгиба против общего времени цикла

Для простых L-образных деталей ползун гибочного пресса движется вверх и вниз всего за 0,2 секунды — скорость явно выигрывает.

Но при панелях, требующих четырёх и более изгибов, преимущество мгновенно меняется. На гибочном прессе оператор должен переворачивать или поворачивать лист после каждого изгиба. Для панели длиной 2 метра такое “переворачивание” может занимать у двух рабочих 5–10 секунд.

На пальцевом прессе лист лежит плоско на рабочем столе, и большинство операций требует только плоского поворота. Полностью автоматизированные модели могут даже гнуть в обоих направлениях. Фактические данные показывают, что для больших и сложных панелей общая эффективность пальцевого пресса обычно на 30–50 % выше.

• Время настройки

Системы пальцевого пресса регулируют расстояние между пальцами с помощью программного обеспечения, что позволяет менять продукт всего за несколько минут. Для сравнения, замена и калибровка полного комплекта тяжёлых штампов на гибочном прессе часто требует 15–30 минут простоя.

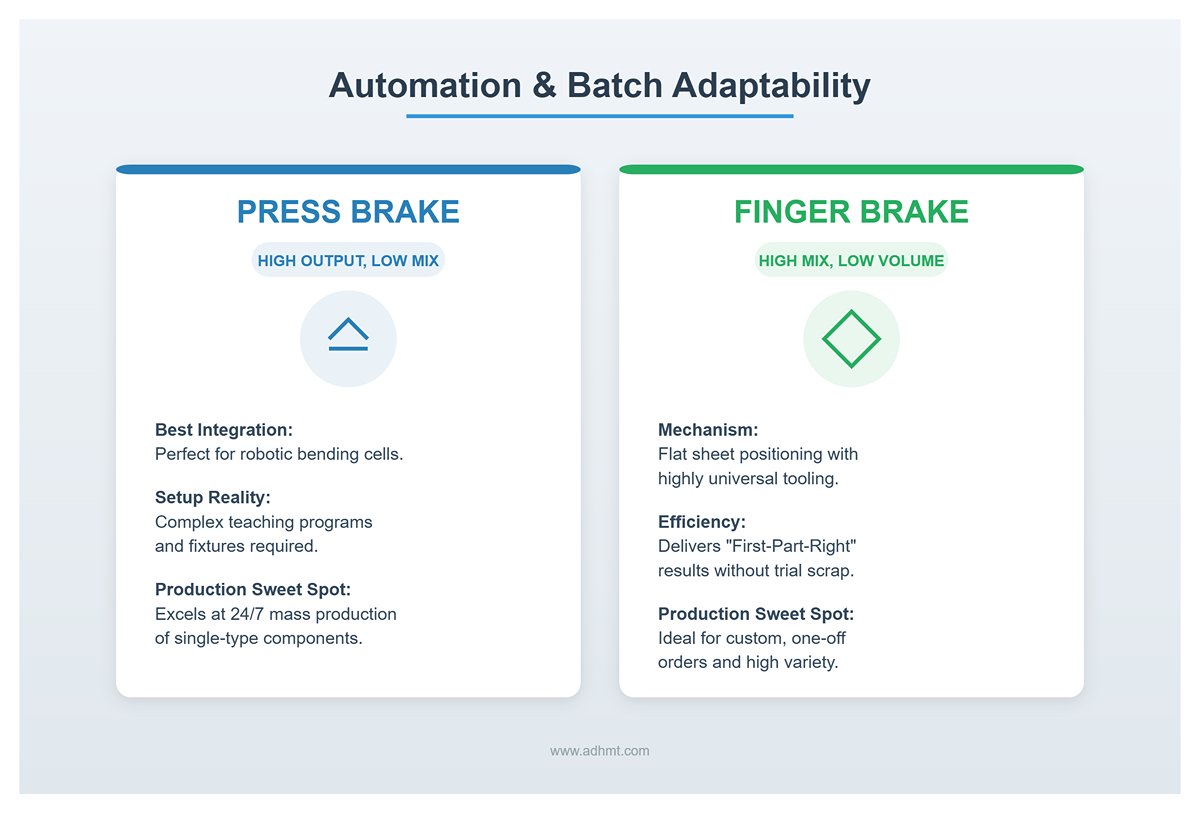

9. Автоматизация и адаптивность к серийному производству

• Гибочный пресс: лучшее решение для “высокого объёма, низкого разнообразия”

Это идеальный спутник для роботизированных гибочных ячеек. Хотя обучение программ и настройка оснастки сложны, после конфигурации он превосходно справляется с круглосуточным серийным производством однотипных деталей.

• Пальцевый гибочный станок: лучшее решение для “высокого разнообразия, низкого объёма”

Поскольку лист располагается горизонтально, а оснастка обладает высокой универсальностью, он по своей природе идеально подходит для широким ассортиментом, малыми объемами производства. Для индивидуальных, разовых заказов станок обеспечивает результат “правильная деталь с первого раза” без пробных отходов.

Ⅴ. Экономическая оценка и модель принятия решений: анализ ROI

За столом переговоров о покупке большинство людей сосредотачиваются исключительно на ценнике станка. Однако опытные владельцы заводов знают, что настоящие затраты скрываются под поверхностью — в простоях при смене штампов и в кучах испорченного материала. В этом разделе убрана маркетинговая мишура, чтобы рассмотреть полную стоимость владения (TCO) и предоставить вам чёткую, основанную на данных финансовую картину.

5.1 Выявление скрытых затрат (анализ TCO)

1. Чёрная дыра оснастки

• Гибочный пресс (постоянные потери): Это не одноразовая инвестиция. Комплект точно шлифованных штампов длиной 4 метра обычно стоит $20,000–$50,000. Ещё хуже то, что, поскольку гибочные прессы используют формование за счёт трения, радиус штампа со временем изнашивается, вызывая отклонение угла. Чтобы поддерживать точность, потребуется дорогостоящая перешлифовка или замена каждые 3–5 лет. И поскольку для разных толщин и радиусов требуется разная оснастка, вы неизбежно накопите огромный — и дорогой — запас инструментов.
• Пальцевый гибочный станок (решение «один раз и навсегда»): Благодаря принципу “обволакивающего формования” практически отсутствует относительное скольжение между инструментом и листом, что приводит к почти нулевому износу. Стандартный комплект сегментированных пальцев обычно входит в поставку, обеспечивая исключительную универсальность, покрывающую около 95% требований к гибке — от острых до тупых углов. За весь жизненный цикл затраты на оснастку обычно составляют лишь одну десятую от затрат для гибочного пресса, и нередко один комплект служит 10–15 лет.

2. Эффективность использования труда — Это наиболее выраженное финансовое различие между двумя системами. Возьмем, к примеру, завод, обрабатывающий 3-метровые листовые металлические компоненты. Вот как сравниваются затраты на труд за пятилетний период:

• Листогибочный пресс: Обычно требуется два оператора— ведущий оператор для управления машиной и помощник для поддержки листа и предотвращения его деформации. По сути, вы платите двойную заработную плату за выпуск одной единицы продукции.
• Пальцевый листогиб: Поскольку лист лежит ровно и поддерживается системой заднего упора машины, один оператор может легко обрабатывать даже крупные панели.
• Разбивка затрат: Если общая годовая стоимость одного работника составляет $60 000, использование гибочного пресса с пальцевым зажимом экономит эту сумму каждый год. За пять лет только экономия на труде может покрыть стоимость покупки совершенно новой машины. Кроме того, быстрая смена оснастки у Finger Brake (экономия около 25 минут в день) обеспечивает примерно $10 000 дополнительной годовой производственной стоимости.

3. Уровень брака и затраты на пробные детали

• Листогибочный пресс: Первая деталь каждой партии часто рассматривается как “тестовая”, чтобы точно настроить глубину хода и положение заднего упора. Для изделий из нержавеющей стали высокой стоимости или предварительно покрытых листов эти совокупные пробные затраты могут быть неожиданно высокими.
• Пальцевый листогиб: Благодаря программному обеспечению симуляции “что видишь, то и получаешь” и логике гибки, не зависящей от толщины листа, современные гибочные машины часто достигают результата “Первая деталь — годная” — снижая уровень брака более чем на 90% и напрямую повышая рентабельность.

5.2 Матрица принятия решений по закупкам (взвешенная таблица оценок)

Чтобы сделать ваше решение более основанным на данных, оцените следующие параметры в зависимости от ваших реальных производственных условий.

Руководящие принципы принятия решений:

• Итого < 4 баллов: Выберите листогибочный пресс. Ваш бизнес зависит от прочности и толщины — гидравлический изгиб остается бесспорным выбором.
• Итого > 6 баллов: Выберите сегментный листогиб. Ваша прибыль основана на площади поверхности и эффективности — машины для гибки обеспечивают превосходную производительность и окупаемость инвестиций.
• Между 4–6 точками: Рассмотрите стратегию с двумя машинами— используйте гибочный пресс для тяжелых конструкционных деталей и сегментный листогиб для тонколистовых корпусов, чтобы достичь оптимальной производительности линии.

5.3 Ошибки покупателей: критические промахи, которых следует избегать

Миф 1: “Большая тоннажность всегда лучше” (ловушка тоннажа) — Многие менеджеры инстинктивно покупают машины на 200 тонн для гибки листов толщиной 1 мм, полагая, что большая тоннажность означает долговечность. На самом деле, избыточные по размеру машины имеют более низкую скорость хода ползуна, повышенное энергопотребление и большую инерцию, что делает их неэффективными для тонких материалов. Хуже того, длительная работа при низкой нагрузке может привести к чрезмерному охлаждению гидравлического масла, что влияет на точность сервоклапанов.

Рекомендация: Выбирайте мощность примерно в 1,2× от максимального требования по толщине — избегайте избыточных характеристик.

Миф 2: “Листогиб — это просто ручной инструмент” (миф о “ручном” оборудовании) — Не поддавайтесь устаревшим представлениям. Современные ЧПУ-листогибочные машины (например, Schröder, RAS) часто обеспечивают более высокий уровень автоматизации и интеллектуальности, чем традиционные гибочные прессы.

• Автоматическая последовательность: Программное обеспечение автоматически определяет единственную последовательность гибов без помех, предотвращая столкновения между заготовкой и машиной.
• Графическое программирование: Операторы просто рисуют профиль на сенсорном экране, и машина создает программу — знание G-кода не требуется. Обучение нового оператора занимает полдня, по сравнению с двумя неделями для квалифицированного оператора гибочного пресса.

Миф 3: Недооценка рисков подержанных машин — Рынок подержанных гибочных прессов скрывает серьезную ловушку: постоянная деформация ползуна. Если предыдущий владелец постоянно гнул короткие детали в центре, ползун мог получить прогиб, из-за которого углы в центре открываются шире, чем на концах — проблему, которую стандартная компенсация не может устранить.

Рекомендация: Всегда проверяйте параллельность ползуна с помощью индикатора часового типа перед покупкой или рассмотрите возможность приобретения бывших в употреблении листогибочных машин — их более простая механика делает износ легче исправимым и калибруемым.

Резюме главы: Выбор машины — это выбор бизнес-модели

Гибочный пресс = “Добавление”: Он решает сложность через большее — больше вложений в оснастку, больше рабочей силы и больше мастерства оператора. Он идеально подходит для глубокого изготовления, высокоценных, тяжёлых конструкций операций.

Пальцевой гиб = “Вычитание”: Он создаёт прибыль через меньшее — меньше времени на настройку, меньше зависимости от труда и меньше потерь на отходы. Он предназначен для быстрого прохождения, больших панелей и критичных по внешнему виду производстве.

Не спрашивайте, какая машина более продвинутая — спросите себя: Вы зарабатываете деньги, осваивая тяжёлые, сложные изгибы, или максимизируя эффективность обработки тонкого листа?

Ⅵ. Эксплуатация и обслуживание: от новичка до эксперта

В полном жизненном цикле оборудования закупка — это лишь “медовый месяц”. Качество долгого “брака” зависит от ежедневной эксплуатации и обслуживания. Многие владельцы бизнеса рассчитывают окупаемость инвестиций только исходя из амортизации, упуская самый большой переменный фактор —люди. Разница в уровне мастерства эксплуатации и философии обслуживания между гибочными прессами и пальцевыми гибами напрямую определяет, будет ли ваша мастерская опираться на ремесленное мастерство или систематизированный контроль процессов.

6.1 Порог навыков и пути обучения: грань между искусством и наукой

Если бы гибка металла была формой кулинарии, то Листогибочный пресс она была бы интуитивным искусством китайского жарения в воке, тогда как Пальцевый листогиб она напоминала бы точность и последовательность западной выпечки.

Гибочный пресс: технология с высоким порогом, основанная на опыте— Управление ЧПУ‑гибочным прессом по сути похоже на пилотирование прецизионного инструмента, требующего идеальной координации между человеком и машиной.

• Скрытые барьеры знаний: Компетентный оператор — это гораздо больше, чем просто «нажиматель кнопок»; он должен мыслить как инженер‑технолог. Получив чертёж, оператор визуализирует последовательность гибов, чтобы избежать столкновений детали с машиной (проверка на коллизии), корректирует коэффициент K в зависимости от партии материала и оценивает упругий возврат, опираясь на накопленный опыт.
• Проблема развития талантов: На практике обучение квалифицированного специалиста по гибочному прессу, способного самостоятельно работать со сложными, нестандартными деталями, может занять 3–6 месяцев или даже дольше. Компании часто сталкиваются с дилеммой: “трудно нанять, ещё труднее удержать”. Когда уходит опытный мастер, производительность и качество могут резко колебаться.
• Цена проб и ошибок: Для новичков каждый цикл гибочного пресса несёт риск. Неправильный расчёт развертки или смещение заднего упора могут привести к тому, что из трёх деталей получится лишь одна годная — невидимая стоимость, которая может стать фатальной при мелкосерийном производстве.

Пальцевый гибочный станок: технология с низким порогом, управляемая программным обеспечением— Философия конструкции фальцевального станка (особенно современных систем с ЧПУ) проста: пусть машина думает, а оператор выполняет.

• WYSIWYG (What You See Is What You Get — «что видишь, то и получаешь»): Благодаря графическим интерфейсам программирования операторам больше не нужно общаться через утомительные G‑коды. Нарисовав профиль на сенсорном экране, система автоматически создаёт последовательность гибов без помех. Как говорят в отрасли: “Если можешь нарисовать — можешь согнуть”.”
• Быстрое освоение: Поскольку лист лежит ровно на рабочем столе и автоматически позиционируется задним упором или манипулятором, оператор лишь “подаёт” материал в машину. Этот интуитивный рабочий процесс сокращает время обучения всего до 3–7 дней.
• Исключение зависимости от устойчивости рук: При обработке длинных панелей листогибочная машина не требует, чтобы оператор физически поддерживал лист во время гибки. Это устраняет отклонения углов, вызванные усталостью или неустойчивым обращением.

6.2 Основы технического обслуживания: темперамент гидравлики против уравновешенности электрики

Различие источников энергии — гидравлический привод против полностью электрического/механического — создаёт две совершенно разные экосистемы обслуживания.

Гидравлический листогиб: требовательная к обслуживанию “горячая машина”—Большинство листогибов по‑прежнему полагаются на гидравлические системы для создания усилия, что делает их по своей природе чувствительными и зависимыми от рабочей жидкости.

• Синдром “горячо‑холодно”: Гидравлическое масло чрезвычайно чувствительно к температуре. При холодном запуске утром высокая вязкость может вызывать меньшие углы гиба; после часов работы, из‑за нагрева и изменения давления, углы могут становиться больше. В высокотехнологичных цехах часто устанавливают системы контроля температуры или вводят ежедневные процедуры прогрева.
• Борьба с утечками и загрязнением: Утечка масла — неизбежная судьба гидравлических систем, это лишь вопрос времени. Уплотнения изнашиваются, клапаны заедают, и требуется постоянный контроль.
• Основная калибровка: Наиболее важные задачи технического обслуживания включают компенсацию прогиба и параллельность ползуна калибровку. Как только рама машины даже слегка деформируется, специализированные техники с лазерными интерферометрами должны выполнять регулировку на месте — процесс дорогостоящий и трудоёмкий.

Электрический/механический листогиб с пальцами: малотребовательная к обслуживанию “холодная машина”—Современные листогибы с пальцами обычно используют сервомоторы, приводящие в движение шариковые винты или рычажные механизмы, что делает их обслуживание схожим с уходом за прецизионными станками.

• Полностью электрическая стабильность: Отсутствие гидравлического масла означает отсутствие теплового дрейфа. При замкнутом контуре управления сервоприводом, пока мотор и энкодер исправны, первый и десятьтысячный изгиб должны, теоретически, быть одинаково точными— ключевое преимущество для высоко‑однородного серийного производства.
• Минимальный перечень обслуживания: Помимо периодической смазки винтов и направляющих, а также удаления металлических отходов со стола, почти ничего больше не требует внимания.
• Структурная калибровка: Листогибочные машины в основном сосредоточены на нулевом угловом эталоне гибочного балки. Большинство современных моделей оснащены встроенными функциями автоматической калибровки; операторы могут просто выполнить короткую самопроверку при смене смены, чтобы сбросить систему.

Резюме главы: Если у вас есть опытная техническая команда и ограниченный бюджет, универсальность пресс‑гиба и его более низкая начальная стоимость выглядят убедительно. Но если вы сталкиваетесь с нехваткой рабочей силы, стремитесь к упрощённому управлению и цените долгосрочное низкое обслуживание, то пальцевый гиб представляет собой более перспективное вложение.

Ⅶ. Часто задаваемые вопросы

1. Каковы преимущества и недостатки использования листогиба по сравнению с листогибом с пальцами?

Листогибы работают быстрее и более автоматизированы, идеально подходят для задач с большим объёмом и точными изгибами. Листогибы с пальцами, хотя и медленнее и требуют ручного управления, более гибкие для небольших партий или индивидуальных изделий, подходят для специализированных проектов, но менее точны.

2. Чем отличаются затраты на эксплуатацию листогиба от затрат на эксплуатацию листогиба с пальцами?

Эксплуатация листогиба обычно требует более высоких первоначальных и эксплуатационных затрат, особенно в случае моделей с ЧПУ. Однако они могут повысить эффективность и производительность, компенсируя первоначальные вложения.

Ручные листогибы с сегментными пуансонами, будучи менее сложными и часто управляемыми вручную, имеют более низкие эксплуатационные расходы, что делает их подходящими для небольших мастерских или индивидуальной работы, где высокая скорость производства не требуется.

3. Какой тип листогиба больше подходит для высокоточной обработки металла: пресс-листогиб или сегментный листогиб?

Для высокоточной обработки металла пресс-листогибы более подходят благодаря своим многоосевым системам управления, которые обеспечивают точные изгибы и повторяемость. Их передовые технологии полезны для проектов, требующих высокой точности. Сегментные листогибы, хотя и универсальны, могут не достигать того же уровня точности, что пресс-листогибы, при сложных и прецизионных работах.

4. Можете ли вы объяснить различия между пресс-листогибами, сегментными листогибами и коробчатыми листогибами?

Пресс-листогибы используют гидравлические или механические процессы для гибки металла и часто автоматизированы для выполнения точных задач. Сегментные листогибы универсальны при работе со сложными изгибами и позволяют обрабатывать листы различной ширины.

Коробчатые листогибы похожи на сегментные, но имеют прижимную балку, которая сгибает лист, и в основном используются для изготовления коробок и лотков с простыми формами.

5. Каковы некоторые распространённые области применения пресс-листогиба в металлообработке?

Современные пресс-листогибы широко используются в автомобильной, аэрокосмической и тяжёлой машиностроительной промышленности. Они идеально подходят для изготовления компонентов, таких как кронштейны, рамы и панели, требующих точных изгибов.

Универсальность пресс‑гибов позволяет им работать с широким диапазоном размеров и толщин металла, что делает их незаменимыми в условиях крупносерийного производства. Если вы изучаете оборудование для таких применений, наши брошюры предлагают подробные примеры и тематические исследования.

Ⅷ. Заключение

В этой статье приведено сравнение пресс-листогиба и сегментного листогиба, а также описаны их сильные и слабые стороны. Несмотря на развитие технологий пресс-листогибов, сегментные листогибы продолжают широко использоваться в листообрабатывающей промышленности.

Рассмотрите возможность выбора ADH CNC-листогиб если вашей компании требуется высокопроизводительный пресс‑гиб для повышения производительности. Моя компания, ADH Machine Tool, специализируется на производстве оборудования для листовой обработки металла. Для получения дополнительной информации, пожалуйста, не стесняйтесь связаться с нами.
