I. Основная идея: "Клинок света" в производстве

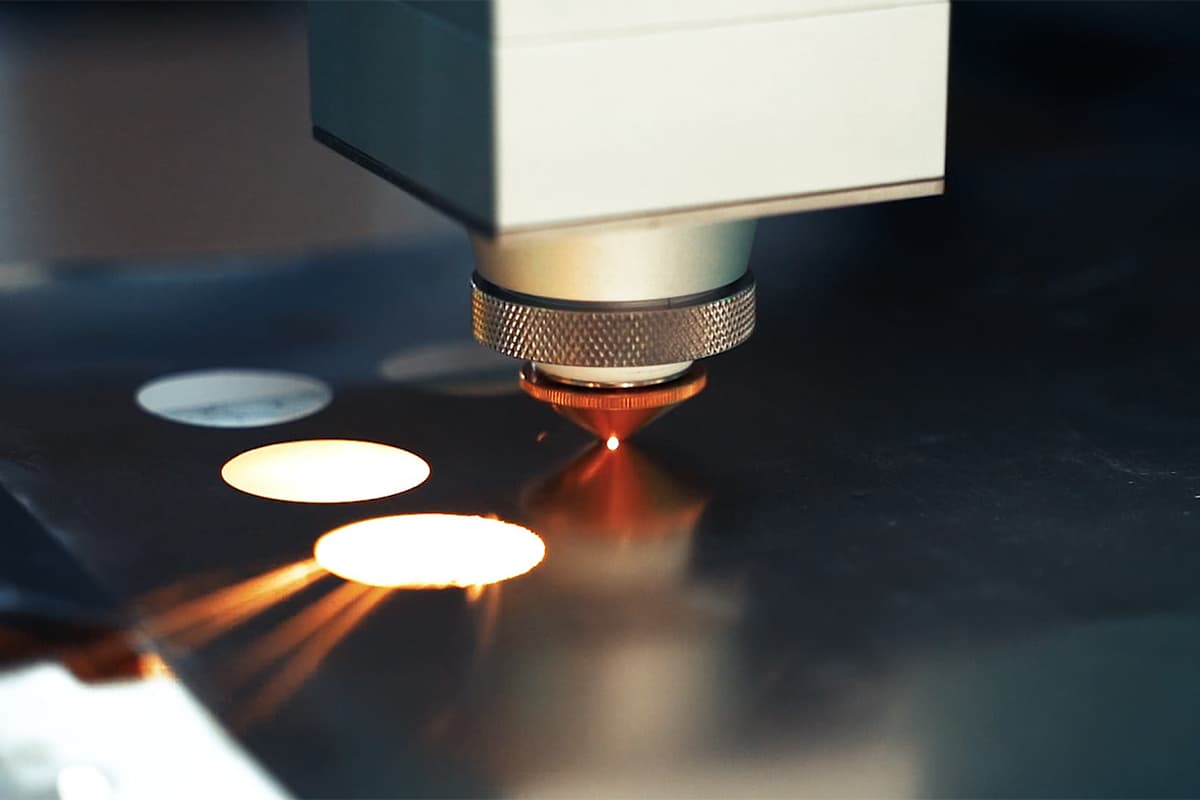

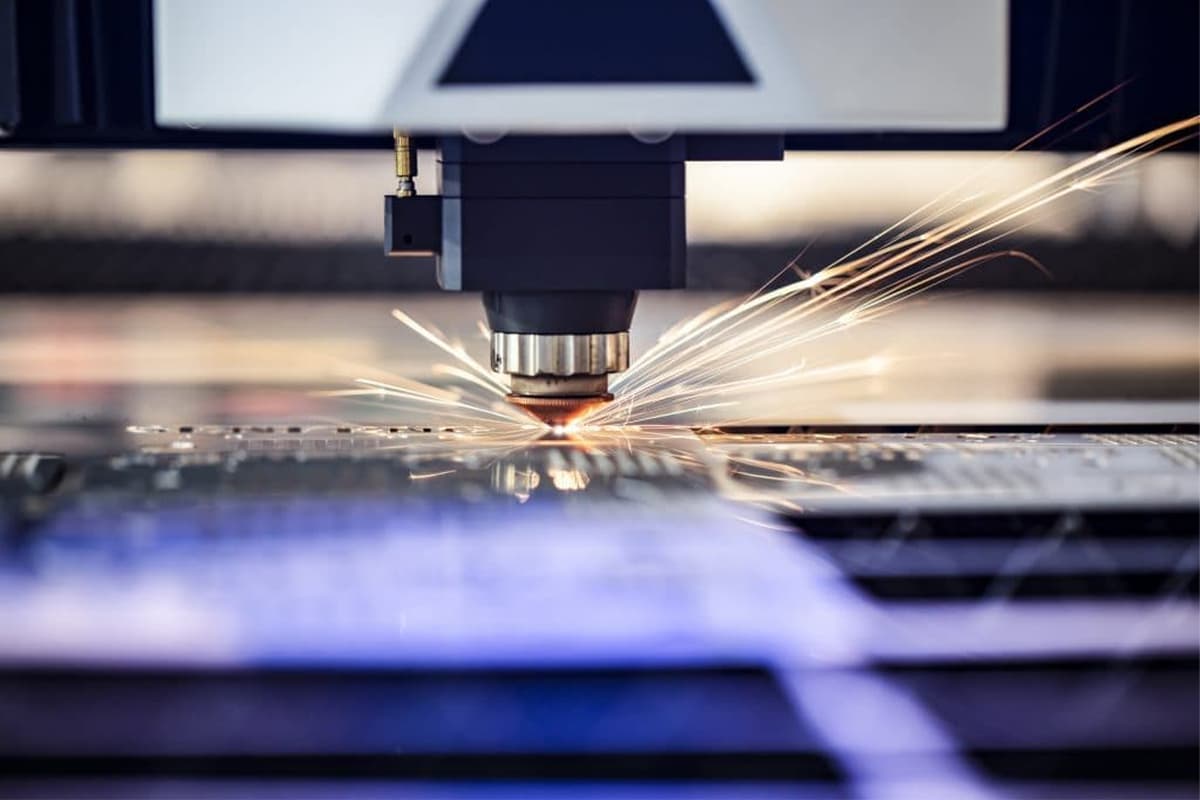

1.1 Определение за 60 секунд: Когда свет встречает цифровой мозг

Представьте традиционную резку как плотника, который с трудом пилит дерево. Станок лазерной резки с ЧПУ — это как прецизионный робот, владеющий невидимым мечом из чистой энергии, который вырезает с микронной точностью быстрее, чем моргнет человек. Например, передовые модели, такие как Одностольный волоконный лазерный станок для резки могут преобразовывать цифровые проекты в высокоскоростные, ультраточные резы, идеально подходящие для промышленных применений.

В своей основе это прецизионный инструмент, который бесшовно объединяет три ключевые технологии:

• CNC (Компьютерное числовое программное управление): Эта “цифровой мозг”.” Он преобразует линии, которые вы рисуете на компьютере (чертежи CAD), в команды, понятные машине (G-код), указывая, где именно и с какой скоростью должна двигаться машина.
• Лазерный источник: Эта “энергетическое сердце”.” Оно превращает обычную электрическую энергию в высококонцентрированный поток фотонов — лазерный луч, температура центра которого может на мгновение превысить температуру поверхности солнца, расплавляя или испаряя металл за миллисекунды.
• Система движения: Эта “прецизионный скелет”.” Он несёт режущую головку и движется по осям X, Y и Z с субмиллиметровой точностью, гарантируя, что вырезанный круг будет идеальным кругом — без отклонений.

Его три определяющие характеристики просты, но революционны:

1. Бесконтактная обработка: Нет износа инструмента и деформации материалов, в отличие от штамповки.
2. Субмиллиметровая точность: Типичный допуск в пределах ±0.05мм— примерно половина диаметра человеческого волоса.
3. Универсальная совместимость с материалами: От тонкой бумаги и хрупкого стекла до прочных титановых пластин — он может резать практически всё.

1.2 Почему это вызвало производственную революцию

Станок для лазерной резки с ЧПУ стал краеугольным камнем современной промышленности не просто потому, что он быстрый, а потому, что он переписал экономическую логику производства. Многие мастерские теперь полагаются на Лазерный станок для резки решения, чтобы удовлетворить требования гибкого и высокоэффективного производства.

• От “правят формы” к “правят данные”: В традиционном штамповании создание новой детали требует недель и тысяч долларов на изготовление формы — и любое изменение конструкции делает её бесполезной. Лазерная резка устраняет необходимость в формах. Просто измените свой CAD‑файл, и через несколько секунд станок изготовит обновлённую деталь. Такое “рисуй-и-режь” гибкое производство снижает стоимость индивидуальных заказов и мелкосерийного производства более чем на 90 %.
• Экспоненциальный рост эффективности: По сравнению с медленной проволочной резкой или требующими обслуживания водоструйными установками, лазерная резка доминирует в обработке тонких листов благодаря непревзойдённой скорости. Современный мощный волоконный лазер способен вырезать десятки метров металлических контуров в минуту, сокращая цикл разработки прототипа с недель до часов.
• Радикальное расширение возможностей: Теперь она больше не ограничивается плоской резкой. Современные системы выполняют 3D‑контурную резку, обработку труб, а также маркировку и гравировку за один проход. Сегодня примерно 90% глобальных применений в области точной листовой обработки металла — таких как корпуса iPhone, панели кузова Tesla и лицевые панели лифтов — зависят от этой технологии.

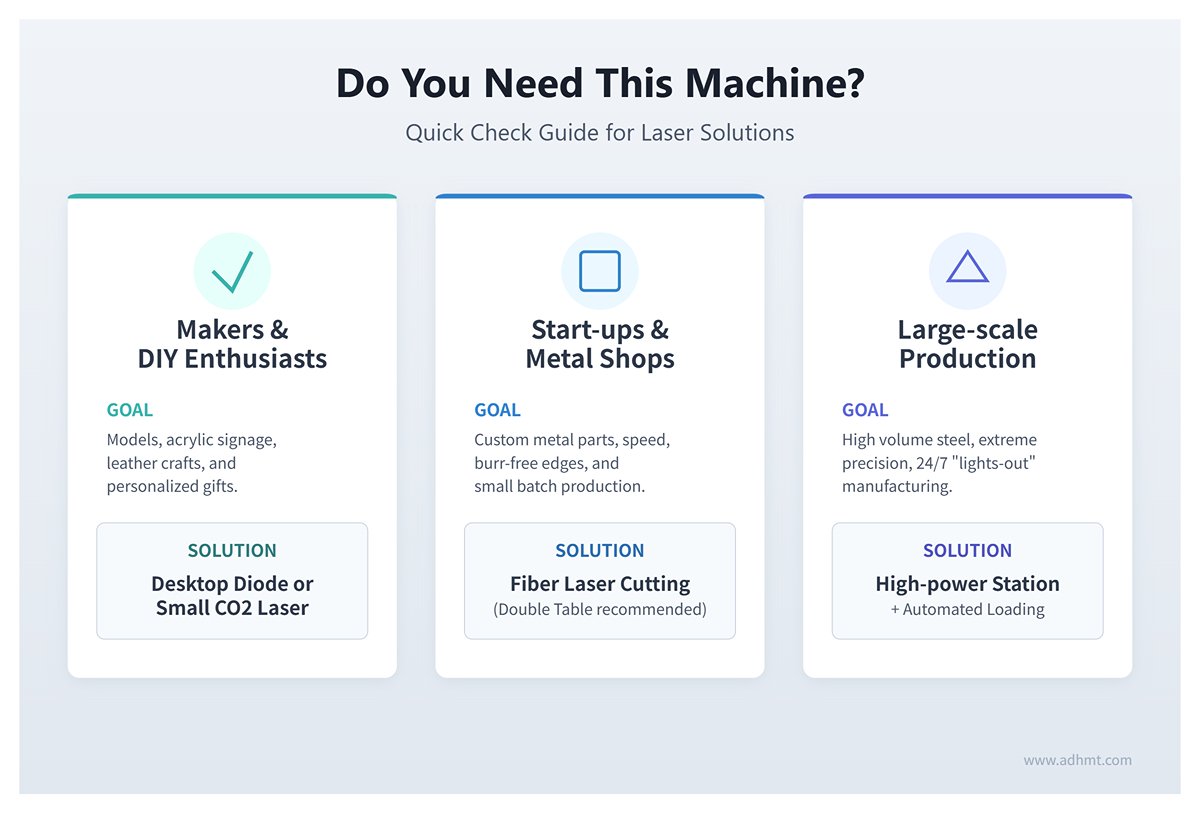

1.3 Первичная проверка целесообразности: нужна ли вам эта машина?

Прежде чем углубляться в технические детали, рассмотрите три сценария, чтобы быстро определить, подходит ли она вашему бизнесу:

• Сценарий 1: Мейкеры, энтузиасты DIY или небольшие студии
  • Потребность: Вы хотите превратить компьютерные дизайны в осязаемые продукты — модели, акриловые вывески, изделия из кожи или персонализированные подарки.
  • Заключение: Абсолютно да. Но вам не нужен промышленный гигант — настольный диодный лазер или небольшой CO2-лазерный станок станет вашим идеальным помощником.
• Сценарий 2: Стартапы, листообрабатывающие мастерские или поставщики комплектующих
  • Потребность: Вы принимаете внешние заказы на производство металлических кронштейнов или корпусов нестандартной формы, требующих скорости и гладких, без заусенцев краёв.
  • Заключение: Это ваш основной инструмент производительности. Вам понадобится станок лазерной резки с волоконным лазером, — одно из самых прибыльных вложений в металлообработке, идеально подходящее для выполнения срочных мелкосерийных заказов с уверенностью. Вы можете изучить Двухстольный волоконный лазерный станок для резки для повышения уровня автоматизации и непрерывного производства.
• Сценарий 3: Крупные производственные линии, стремящиеся к максимальной эффективности
  • Потребность: Вы ежедневно обрабатываете тонны стали, требуете высочайшей точности и стабильности и стремитесь свести участие человека к минимуму.
  • Заключение: Незаменимо. Вам необходима мощная лазерная станция для резки с автоматизированной системой загрузки/выгрузки, обеспечивающей круглосуточное производство без участия человека.

Это сочетание компьютерного управления с высокой точностью (CNC) и интенсивной энергии лазерного луча, способного разрезать материалы с поразительной точностью. Эта статья объясняет технологию лазерной резки с ЧПУ, раскрывая принципы её работы, ключевые компоненты, различные типы и широкие области применения, которые революционизируют производство и дизайн во множестве отраслей. Приготовьтесь понять, как технологии формируют наш физический мир. Чтобы глубже изучить различные конфигурации, ознакомьтесь с Типы лазерных станков для резки.

Ⅱ. Как работают станки с ЧПУ для лазерной резки

2.1 Основы лазерной резки: генерация и применение луча

Сердце процесса лазерной резки с ЧПУ заключается в генерации и применении когерентного и мощного лазерного луча.

Генерация луча

Лазерные станки обычно используют либо CO₂ , либо волоконные лазерные источники в технологии лазерной резки с ЧПУ.

• CO₂ Лазеры: Луч генерируется путем возбуждения электричеством газовой смеси (в основном углекислого газа, азота и гелия). Этот тип лазера универсален для различных материалов, включая более толстые металлы и неметаллы.
• Волоконные лазеры: Используются лазерные диоды для возбуждения оптического волокна, легированного редкоземельными элементами (например, иттрием). Они производят луч с более короткой длиной волны, что делает их высокоэффективными для резки отражающих металлов, таких как медь и латунь, а также, как правило, более быстрыми для тонких листовых металлов по сравнению с CO2-лазерами аналогичной мощности.

Независимо от источника, результатом является высокоинтенсивный луч монохроматического, когерентного света.

Фокусировка луча

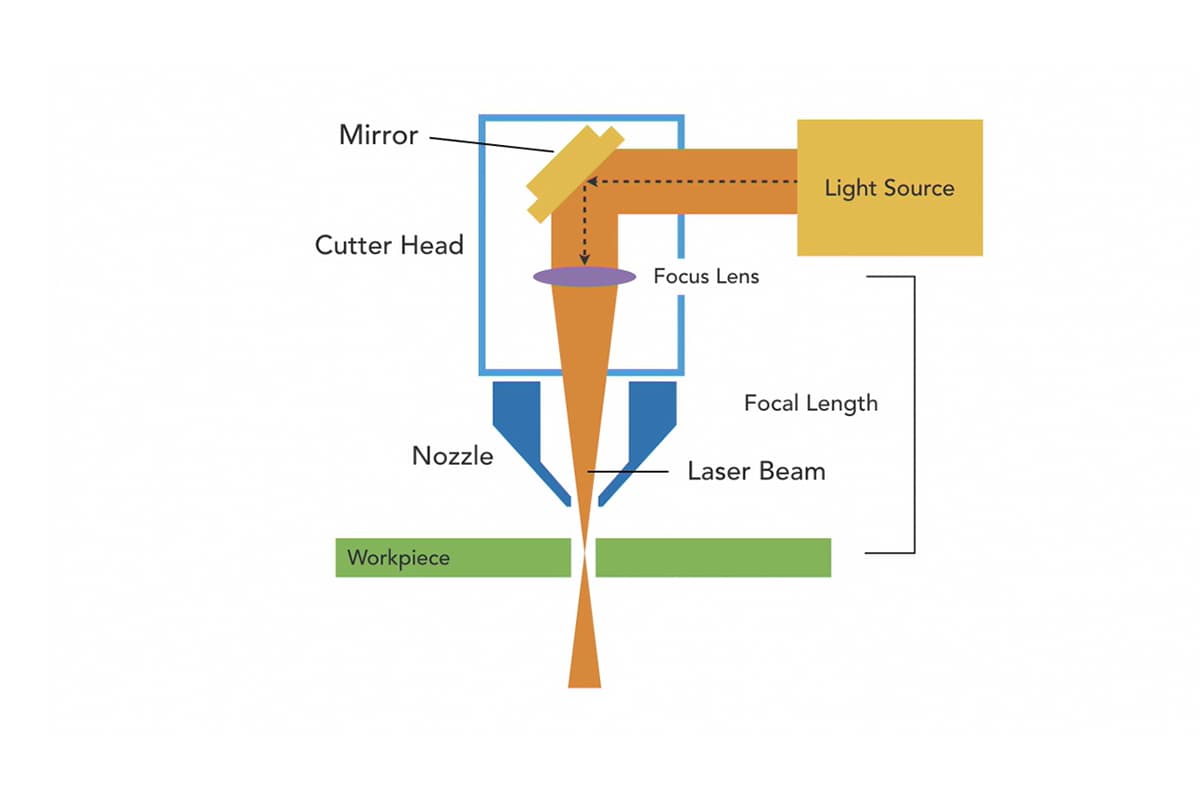

Перед тем как достичь заготовки, необработанный лазерный луч проходит через ряд оптических элементов (зеркал и/или линз) внутри режущей головки. Финальная фокусирующая линза концентрирует энергию луча в чрезвычайно маленькой точке, обычно доли миллиметра в диаметре. Эта концентрация достигает огромной плотности мощности (мощность на единицу площади), необходимой для резки. Точное положение фокусной точки относительно поверхности материала критично и часто контролируется по оси Z.

Взаимодействие с материалом и механизмы удаления

Когда сфокусированный луч взаимодействует с материалом, интенсивная энергия быстро нагревает локализованную область, приводя к удалению материала посредством одного или комбинации следующих основных механизмов:

Резка испарением: Материал поглощает достаточно энергии, чтобы быстро нагреться выше точки кипения, переходя непосредственно в пар (сублимация или кипение). Этот метод используется для материалов, которые трудно плавить (например, дерево или некоторые пластики), либо для очень тонких, высококачественных резов, где нежелателен выброс расплава, хотя он энергоёмок.

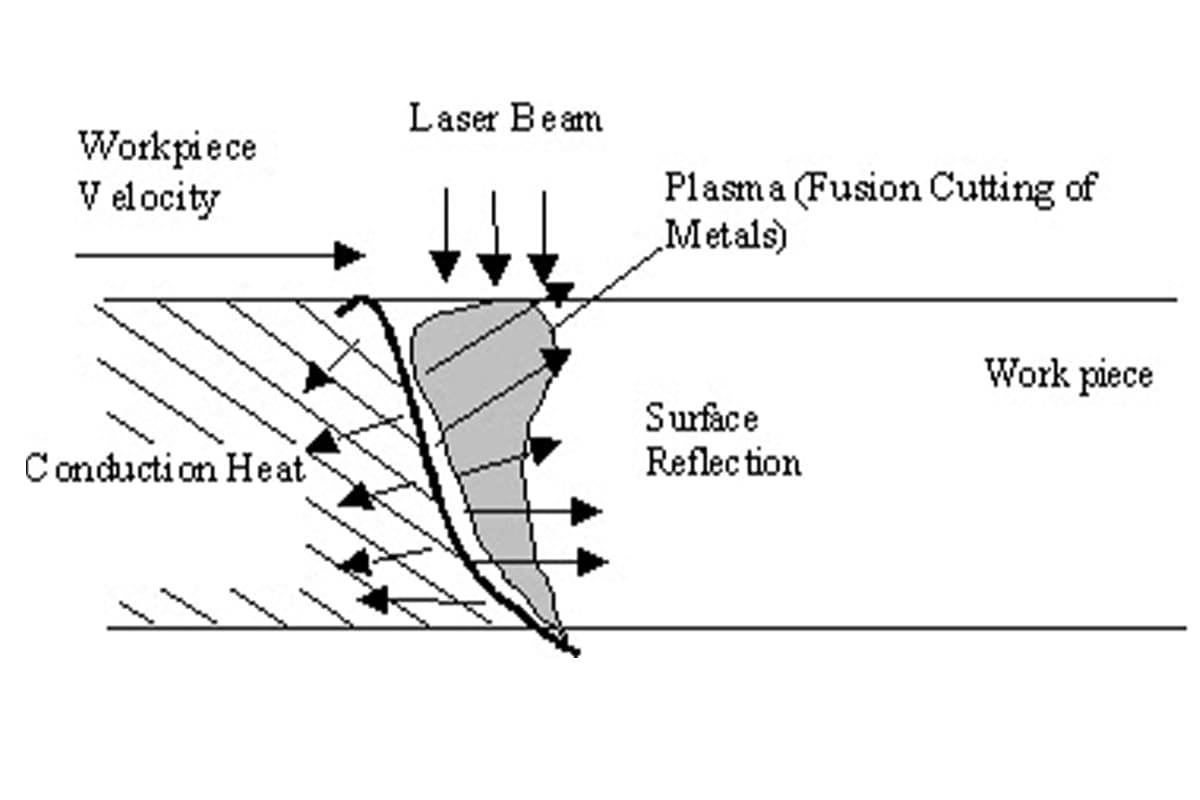

Срезание расплавом (резка плавлением): Это наиболее распространённый метод резки металлов. Лазерный луч расплавляет материал в зоне пропила (ширина реза). Затем струя инертного вспомогательного газа под высоким давлением (обычно азот) с силой выбрасывает расплавленный материал вниз, оставляя чистую кромку реза без окисления.

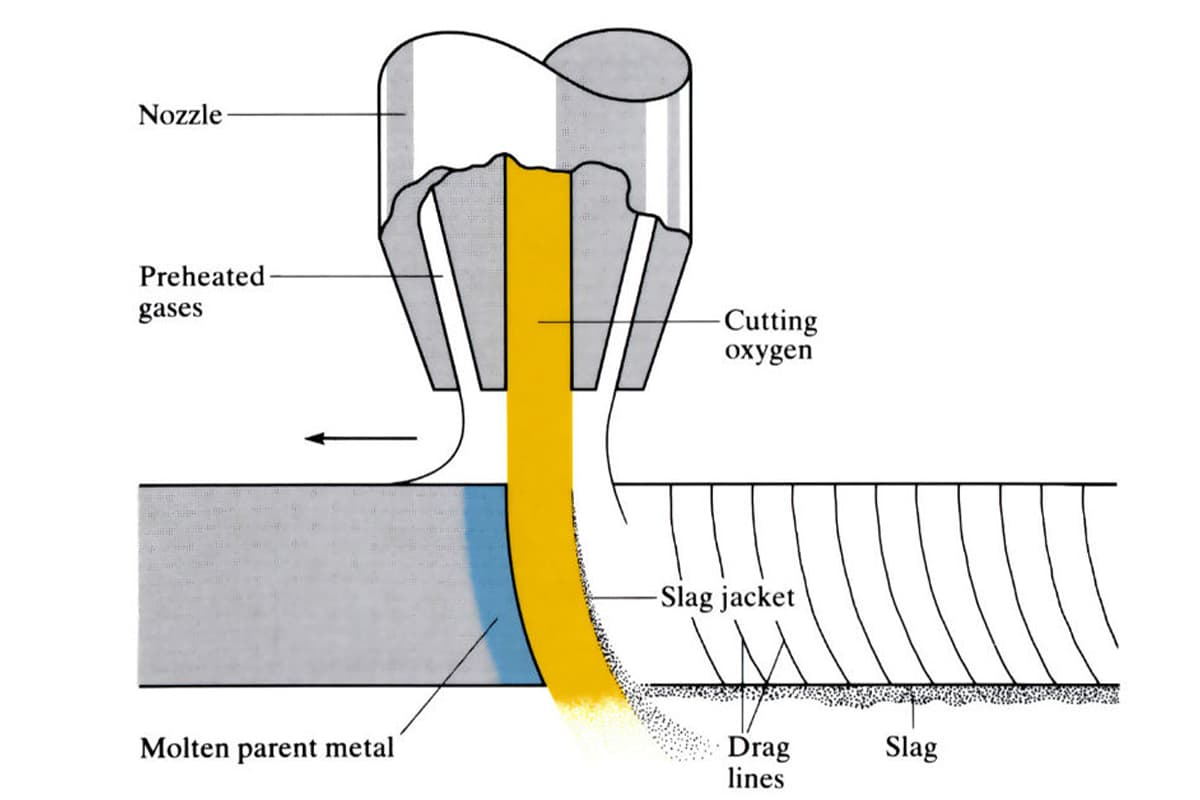

Резка с окислением (газопламенная резка): В основном используется для низкоуглеродистой стали. Лазер нагревает материал до температуры воспламенения, а струя высокочистого кислорода применяется как вспомогательный газ. Кислород инициирует экзотермическую реакцию (горение) с железом, выделяя значительное дополнительное тепло. Это позволяет резать более толстую низкоуглеродистую сталь быстрее, чем при плавильной резке, но приводит к образованию оксидного слоя на кромке реза.

Выбор механизма сильно зависит от типа материала, толщины и требуемого качества кромки.

2.2 Роль вспомогательных газов в качестве и эффективности реза

Вспомогательные газы, подаваемые коаксиально с лазерным лучом через режущую насадку, играют важную роль не только в удалении материала. Их функции включают:

• Выброс расплавленного/испарённого материала: Как описано выше, поток газа физически удаляет материал из зоны пропила, позволяя продолжать рез.
• Защита фокусирующей линзы: Положительное давление газа предотвращает попадание мусора, дыма и брызг на чувствительную фокусирующую оптику, защищая её от загрязнения или повреждения.
• Влияние на качество кромки реза: Тип газа существенно влияет на характеристики конечной кромки.

• Матрица выбора газа

• Охлаждение зоны реза: Поток газа может обеспечивать некоторый охлаждающий эффект вокруг линии реза, хотя это является вторичной выгодой.

2.3 Процесс управления системой ЧПУ

Точность и повторяемость лазерной резки обеспечиваются системой числового программного управления (ЧПУ). Эта система переводит цифровой проект в точные физические движения режущей головки.

От проекта к инструкциям для станка

Процесс начинается с цифровой 2D или 3D модели, обычно созданной с помощью программного обеспечения для автоматизированного проектирования (CAD), например AutoCAD или SolidWorks. Распространенные форматы файлов включают DXF или DWG. Затем этот файл проекта обрабатывается программным обеспечением для автоматизированного производства (CAM). CAM-программа создает конкретный маршрут инструмента — путь, по которому будет следовать лазерная головка — и переводит этот маршрут вместе с параметрами резки (такими как скорость, мощность лазера, тип/давление газа) в машинный код, чаще всего G-код.

Выполнение контроллером

G-код загружается в контроллер ЧПУ, который выполняет роль «мозга» станка. Контроллер интерпретирует каждую команду в последовательности G-кода и отправляет точные электрические сигналы в систему привода станка (серводвигатели или шаговые двигатели). Эти двигатели управляют движением режущей головки по осям станка:

• Оси X и Y: Управляют движением в плоскости по листу материала.
• Ось Z: Управляет вертикальным расстоянием между наконечником сопла и поверхностью материала, что критично для поддержания оптимального фокуса и пробивания.

Контроллер ЧПУ обеспечивает высокоскоростное и высокоточное позиционирование (часто в пределах микрометров) и синхронизирует движение с активацией/модуляцией лазерного луча и управлением потоком вспомогательного газа. Эта скоординированная работа позволяет резать сложные контуры, острые углы и замысловатые узоры точно так, как они заданы в исходном CAD-файле.

2.4 Общий рабочий процесс: от концепции до готовой детали

Типичная последовательность операций при лазерной резке с ЧПУ включает следующие ключевые этапы:

1. Создание проекта Разработайте геометрию детали с помощью программного обеспечения CAD.
2. Программирование CAM: Импортируйте файл CAD в программное обеспечение CAM. Определите траекторию резания, задайте мощность лазера, скорость резания, параметры вспомогательного газа, входы/выходы реза и создайте G-код.
3. Настройка станка: Загрузите подходящий лист материала на стол станка. Выберите и загрузите созданную программу G-кода в контроллер ЧПУ. Проверьте тип вспомогательного газа и параметры давления. Установите начало программы (точку старта) на материале. Выполните необходимые проверки безопасности.
4. Выполнение резки: Запустите программу. Контроллер ЧПУ выполняет G-код, перемещая режущую головку с высокой точностью, в то время как лазерный луч и вспомогательный газ выполняют операцию резки в соответствии с запрограммированными параметрами. Этот процесс часто автоматизирован и требует минимального участия оператора во время цикла резки.
5. Удаление деталей и последующая обработка: После завершения резки готовые детали и остатки материала удаляются со стола станка. В зависимости от материала и качества реза может потребоваться незначительная последующая обработка, такая как удаление заусенцев (небольших прилипших металлических остатков) или очистка.

Ⅲ. Ключевые компоненты станка для лазерной резки с ЧПУ

3.1 Основные компоненты и их функции

Лазерный источник (Резонатор)

Лазерный источник — это основной компонент станка для лазерной резки с ЧПУ, используемый для генерации лазерного луча высокой плотности мощности. Наиболее распространённые лазеры — CO₂, волоконные лазеры и лазеры Nd:YAG.

CO₂ Лазер: он использует CO₂ газ используется в качестве рабочего вещества и возбуждается высоковольтным разрядом, длина волны составляет 10,6 мкм — инфракрасный лазер. Он обладает большей мощностью и подходит для резки неметаллических материалов и более толстых металлических материалов.

Волоконный лазер: он использует волокно, легированное редкоземельными элементами, в качестве усиливающей среды и генерирует инфракрасный лазер с длиной волны 1,06 мкм посредством накачки полупроводниковыми лазерными диодами. Обеспечивает высокое качество луча и высокую плотность энергии, что делает его подходящим для резки металлических материалов. Например, различные типы лазерных станков ADH оснащены источником лазера Raycus, что обеспечивает высокую скорость резки. Вы можете запросить подробные технические характеристики у нашего брошюры раздела.

Nd:YAG / Nd:YVO₄ Лазеры (твердотельные): Также работающие на длине волны около 1 мкм, эти диодные твердотельные лазеры (DPSS) были предшественниками волоконных лазеров в некоторых областях применения. Хотя они всё ещё используются для специфических задач, таких как точная резка, маркировка или сварка, особенно в импульсном режиме, волоконные лазеры в основном вытеснили их в широкой промышленной резке благодаря лучшей эффективности и масштабируемости мощности.

Система передачи луча

Эта система транспортирует лазерный луч от источника к режущей головке, сохраняя его качество (мощность, режим, поляризацию).

• Для CO₂-лазеров: Это включает серию зеркал (обычно из кремния или молибдена, покрытых отражающими материалами, такими как золото), установленных в защищённом, часто продуваемом (сухим воздухом или азотом) канале луча или сочленённой руке. Точная юстировка критически важна для предотвращения потерь мощности и сохранения качества луча.
• Для волоконных лазеров: Система значительно проще, используя специализированный бронированный волоконно-оптический кабель для передачи луча напрямую от источника к режущей головке. Это устраняет проблемы с юстировкой и обеспечивает большую гибкость в проектировании станка.

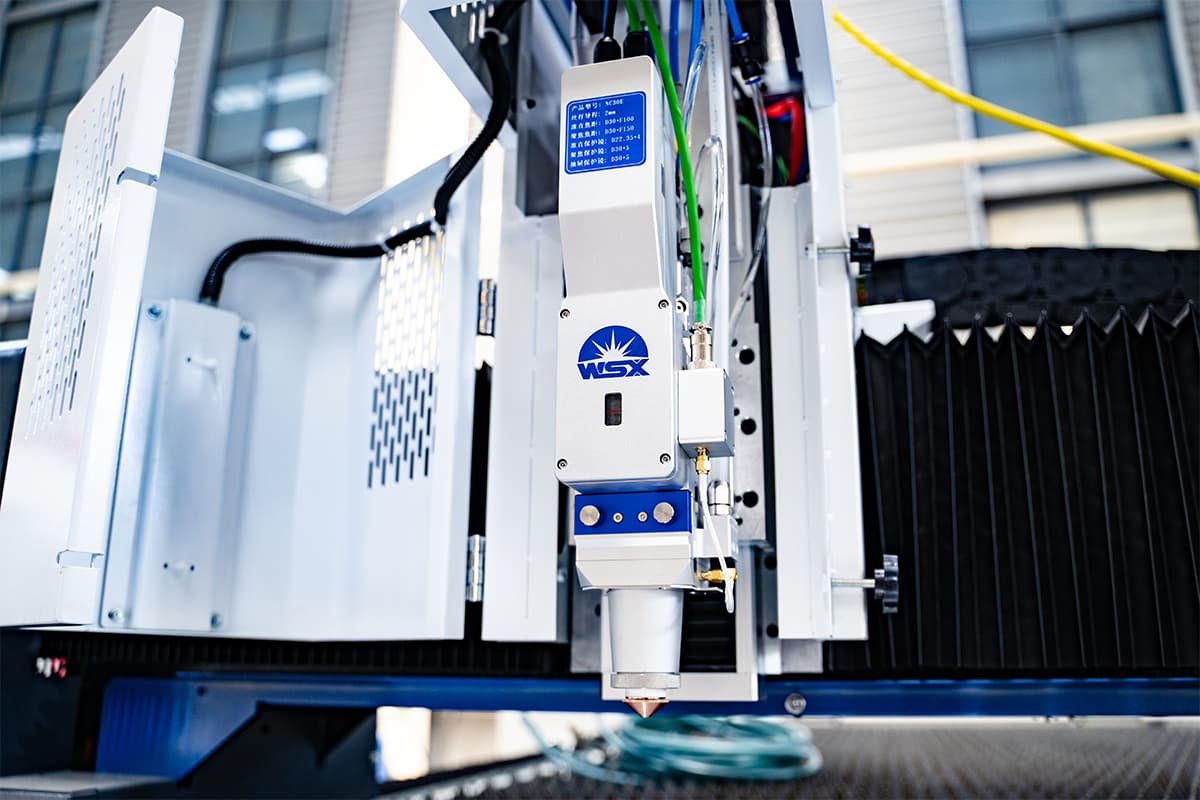

Режущая головка

Режущая головка — это конечная точка взаимодействия, фокусирующая лазерный луч на заготовке и подающая вспомогательный газ. Ключевые элементы включают:

• Фокусирующая линза: Обычно изготавливается из селенида цинка (ZnSe) для CO₂-лазеров или плавленого кварца для волоконных лазеров. Эта линза концентрирует лазерный луч в крошечную точку (обычно диаметром 0,1–0,4 мм), достигая чрезвычайно высокой плотности мощности, необходимой для резки. Различные фокусные расстояния используются в зависимости от толщины материала и требуемого качества реза.
• Сопло: Расположенное на выходе режущей головки, сопло направляет коаксиальный поток вспомогательного газа в зону реза. Конструкция сопла (диаметр, форма) имеет решающее значение для эффективного удаления расплавленного материала и качества реза. Оно также помогает определить расстояние до поверхности.
• Датчик высоты (ёмкостной): Этот бесконтактный датчик непрерывно измеряет расстояние между кончиком сопла и поверхностью заготовки. Он передаёт обратную связь в контроллер ЧПУ для динамической регулировки положения по оси Z, поддерживая оптимальную точку фокусировки и расстояние до поверхности даже на неровных или деформированных материалах.
• Защитное стекло/окно: Расходный оптический элемент (обычно из плавленого кварца), размещённый перед фокусирующей линзой для защиты её от брызг, дыма и мусора, образующихся при резке, что продлевает срок службы более дорогой фокусирующей линзы.

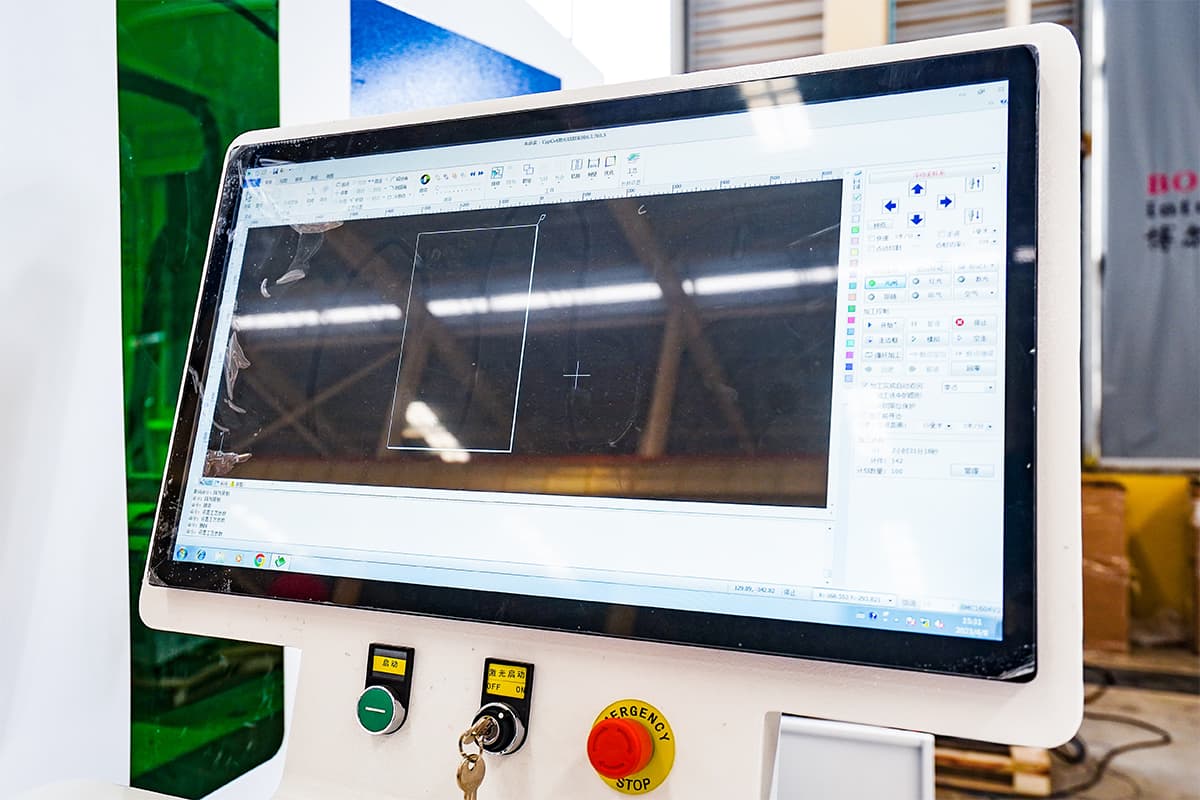

ЧПУ контроллер

Система ЧПУ — это «мозг» станка с ЧПУ для лазерной резки, отвечающий за управление всеми компонентами станка и выполнение автоматической резки. Она состоит главным образом из компьютера, карты управления движением, драйвера, сервомотора и т.д.

• Компьютер: Используется для программирования, хранения программ обработки, отправки управляющих команд и т.д.
• Карта управления движением: Используется для преобразования управляющих команд компьютера в электрические сигналы для управления движением сервомоторов.
• Драйвер: Он используется для получения электрического сигнала от платы управления движением, приводя серводвигатель в работу.
• Серводвигатель: Он используется для привода режущей головки и движения рабочего стола, завершая процесс резки.

3.2 Станок

Это относится к физической конструкции и системе движения машины. Он обеспечивает необходимую жесткость и устойчивость для поддержки процесса резки и обеспечения точности. Основные аспекты включают:

• Рама: Тяжелое, устойчивое основание (часто сварная сталь, иногда полимербетон), предназначенное для гашения вибраций.
• Система движения: Обычно это портальная система (движущийся мост или подвижный стол), которая перемещает режущую головку вдоль осей X и Y. Высокоточные линейные направляющие и приводы (шариковые винты или, всё чаще, линейные двигатели для большей скорости и ускорения) обеспечивают точное позиционирование и плавное движение вдоль осей X, Y и Z. Ось Z контролирует вертикальное положение режущей головки для фокусировки и контроля высоты.

3.3 Вспомогательные системы

Эти системы необходимы для надежной, безопасной и эффективной работы основных компонентов.

Система охлаждения (чиллер)

Лазерные источники, особенно высокомощные, и некоторые оптические компоненты выделяют значительное количество тепла во время работы. Специальная система охлаждения, как правило, представляет собой систему замкнутого цикла с водяным чиллером, использующим деминерализованную воду с добавками, циркулирует охлаждающую жидкость для поддержания лазерного источника, оптики и иногда режущей головки в пределах их рабочего температурного диапазона. Это критически важно для обеспечения стабильной выходной мощности лазера, постоянного качества луча и долговечности компонентов.

Система вспомогательного газа

Вспомогательный газ играет важную роль при лазерной резке с ЧПУ и выполняет следующие функции:

• Защита оптических компонентов режущей головки, предотвращая загрязнение от брызг. Сдувание расплавленного материала и повышение качества реза.
• Снижение температуры зоны резки и уменьшение теплового эффекта. Предотвращение окисления поверхности материала и улучшение качества среза.
• Обычно в качестве вспомогательных газов используются азот, кислород, воздух и другие. Выбор газа зависит от типа обрабатываемого материала.

3.4 Интеграция компонентов

Все эти компоненты работают совместно, обеспечивая точную резку с минимальными отходами. Контроллер ЧПУ обрабатывает чертеж CAD, направляя станок на движение режущей головки по заданному маршруту.

Система подачи луча точно направляет сфокусированный луч от источника лазера к режущей голове, которая регулирует высоту и поток газа в зависимости от толщины и типа материала. Система охлаждения поддерживает оптимальную температуру, а система вспомогательного газа повышает эффективность и качество резки. Эта интегрированная система обеспечивает высокую точность, скорость и экономичность обработки металлов.

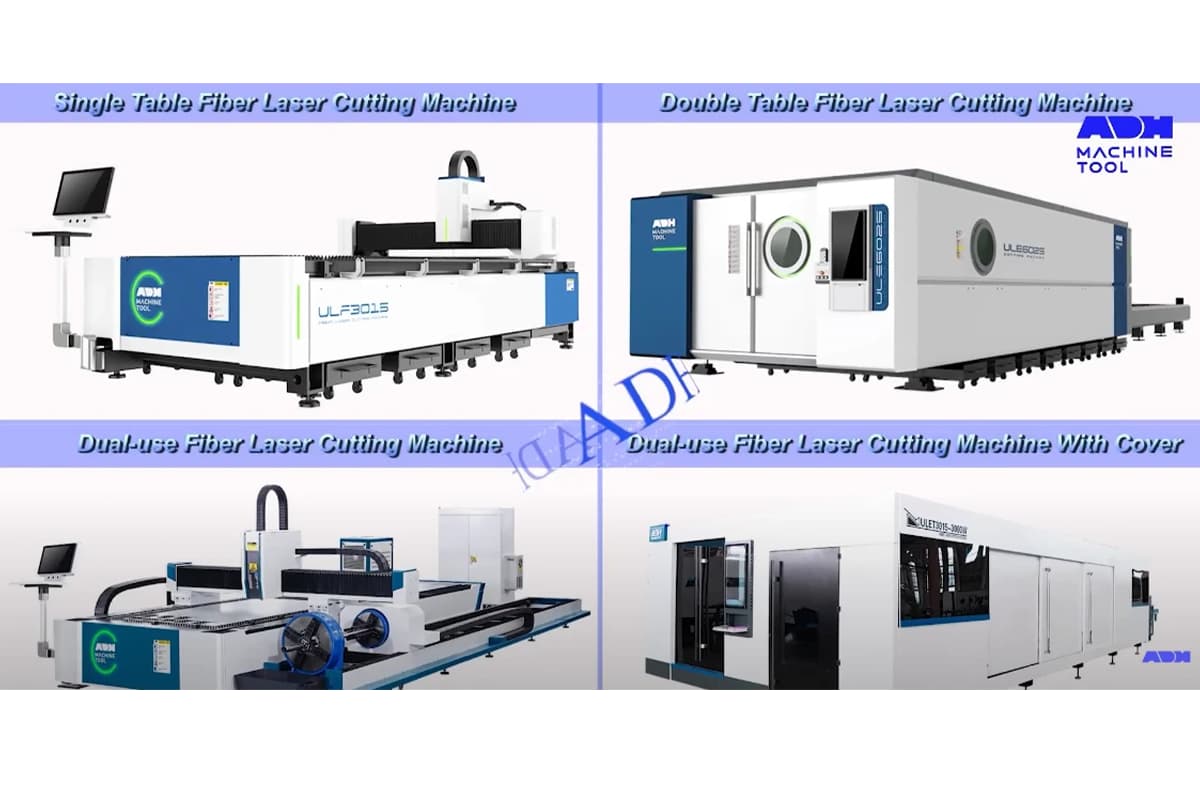

Ⅳ. Типы станков с ЧПУ для лазерной резки

Чтобы узнать о комплексных конфигурациях и их промышленном применении, посетите Типы лазерных станков для резки.

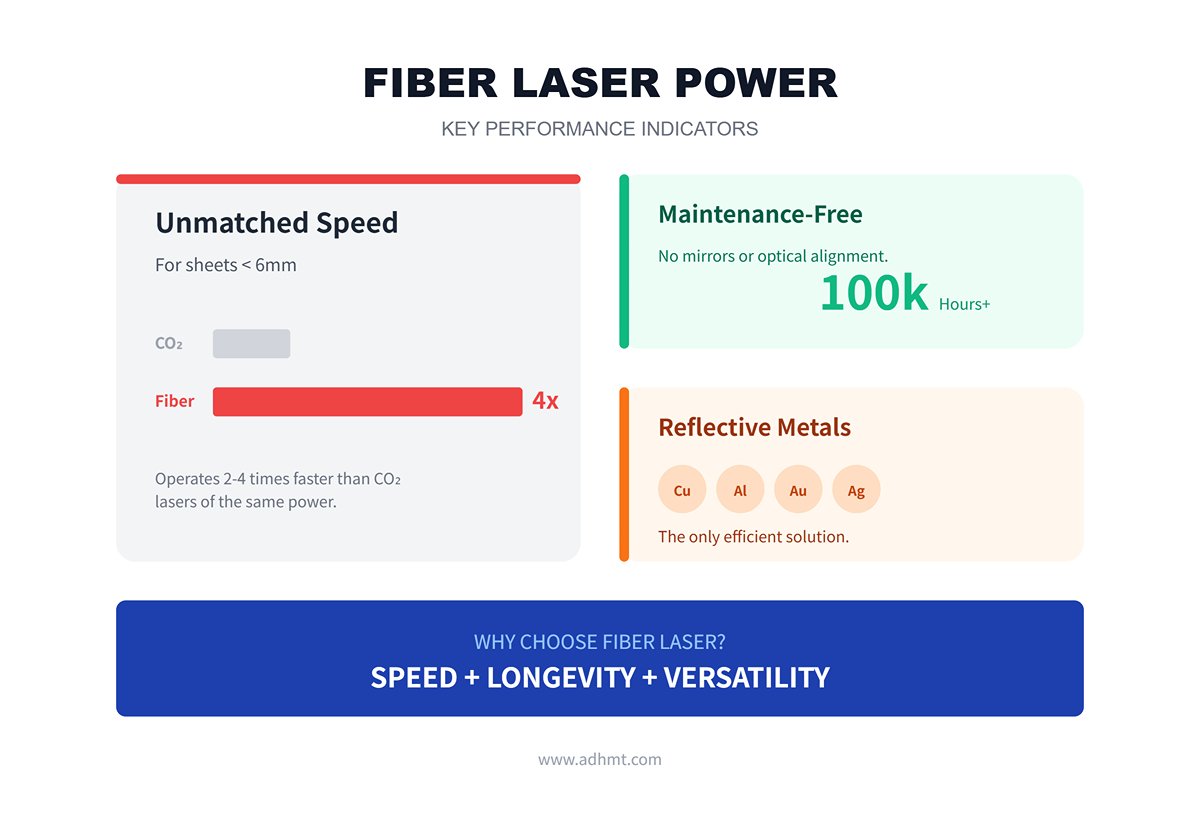

4.1 Волоконные лазерные станки: Абсолютная мощь обработки металлов

В настоящее время это самая быстрорастущая и широко используемая система в промышленном производстве. Зайдите в любую современную мастерскую по обработке листового металла, и вы обнаружите, что около 90% станков относятся к этому типу.

• Физические основы: Волоконные лазеры обычно работают на длине волны 1,064 микрона (μм) — ключевом показателе, поскольку металлы, такие как сталь, медь и алюминий, очень хорошо поглощают это короткое инфракрасное излучение. Луч проходит через сверхтонкие оптические волокна с минимальными потерями энергии, достигая электрооптической эффективности более 30%— более чем втрое превышающей эффективность CO₂-лазеров.
• Ключевые преимущества:
  • Несравненная скорость: При резке тонких листов толщиной менее 6 мм волоконные лазеры той же мощности работают в 2–4 раза быстрее, чем модели CO₂.
  • Работа без обслуживания: Поскольку не требуется зеркал или оптической юстировки, срок службы лазера может превышать 100 000 часов.
  • Мастер отражающих металлов: Единственное эффективное решение для обработки меди, алюминия, золота и серебра — материалов, которые обычно отражают высокий процент лазерного света.

• Критическая слабость:Не может резать прозрачные неметаллы: Это фундаментальное физическое ограничение. Лазерный луч с длиной волны 1.064 мкм проходит прямо через прозрачный акрил, стекло или поликарбонат, не создавая тепла, что делает резку невозможной.

4.2 Лазер CO2: Специалист по неметаллам и ремесленным приложениям

Хотя волоконные лазеры постепенно доминируют в области резки металлов, CO2-лазеры остаются непревзойденными, когда речь идет о неметаллических материалах и художественных или ремесленных применениях.

• Фундаментальная физика: Он использует смесь углекислого газа, возбуждённую для излучения 10.6 мкм длинноволнового инфракрасного света. Эта длина волны легко поглощается органическими материалами, такими как дерево, бумага, пластик и ткани.
• Ключевые преимущества:
  • Мастер акрила: Это единственная машина, способная создавать “пламенно отполированный” край на акриле (ПММА). Полученные разрезы кристально прозрачные и блестящие, не требующие дополнительной полировки. В отличие от этого, акрил, разрезанный волоконными лазерами, обычно выглядит белым, расплавленным и шероховатым.
  • Широкая совместимость с материалами: Помимо металлов, почти все неметаллические материалы — дерево, кожа, ткань, резина, даже каменные изделия — могут обрабатываться с отличными результатами.
• Скрытые издержки:
  • Обслуживание оптического тракта: Традиционные CO2-машины передают луч через серию зеркал. Пыль, дым или вибрация могут легко нарушить выравнивание оптики, требуя регулярной калибровки — часто настоящего кошмара для новичков.
  • Срок службы расходных материалов: Стеклянные лазерные трубки являются расходными материалами, обычно служат всего 2 000–10 000 часов, при этом выходная мощность постепенно снижается со временем.

4.3 Диодный лазер: Вход в мир технологий для создателей и начинающих

Если вы видели лазерные резаки по цене всего в несколько сотен долларов на краудфандинговых платформах или Amazon, то почти наверняка это диодные лазеры.

• Техническое позиционирование: Эти устройства используют полупроводниковую технологию, аналогичную лазерной указке, обычно работают на длине волны около 450 нм (синий свет). Обратите внимание, что их лучше классифицировать как “инструменты для создателей” а не как промышленные производственные машины.
• Идеальные области применения: Идеально подходят для домашних мастерских, STEM-образования и моделизма. Они могут резать 3–8 мм бальзу, фанеру и тёмный акрил, а также гравировать по коже или бумаге.
• Истина раскрыта:
  • Завышенные показатели мощности: Самая большая ловушка на этом рынке. Продавцы часто рекламируют “лазеры 40 Вт”, но эта цифра относится к электрическому входу устройства. Фактическая оптическая мощность может составлять всего 5–10 Вт.
  • Ограничения при работе с прозрачными материалами: Поскольку они излучают видимый синий свет, он проходит прямо через прозрачный акрил. Чтобы его разрезать, необходимо сначала покрыть поверхность чёрным слоем, создавая искусственный тепло-поглощающий слой — утомительный и непрактичный процесс.

4.4 ⚠️ Опасная зона материалов: Абсолютный список “Нельзя резать”

ЧПУ-лазерный резак невероятно мощный — но по сути это высокоэнергетический термохимический реактор. Некоторые материалы делают гораздо больше, чем просто выделяют дым при резке; они могут разъедать вашу машину или выделять смертельно токсичные газы.

Предупреждение о безопасности: Следующие материалы ни в коем случае не должны никогда быть помещены в какой-либо тип лазерного резака!

Совет эксперта: Если вы не уверены в составе материала (особенно пластика), проведите тест Бейльштейна или проверьте его паспорт безопасности (MSDS). В случае сомнений —, не режьте его.

Ⅴ. Как управлять станком с ЧПУ для лазерной резки

5.1 Настройка станка

Сначала металлический лист или трубные пластины, подлежащие резке, следует закрепить на рабочем столе. Это обеспечит устойчивость материала и подготовит его к основным операциям резки. В следующих шагах включите станок и используйте переключатель для запуска лазерного резака. Одновременно включите вытяжку с дезодоратором, чтобы поддерживать чистоту рабочей среды.

5.2 Загрузка файла дизайна

Начните с простого файла дизайна. Загрузите понравившийся файл, импортируйте его в программное обеспечение для проектирования и подготовьте к лазерной обработке. В зависимости от требований работы может потребоваться использование векторных файлов, файлов CAD и 3D-дизайна, а иногда и растровых файлов.

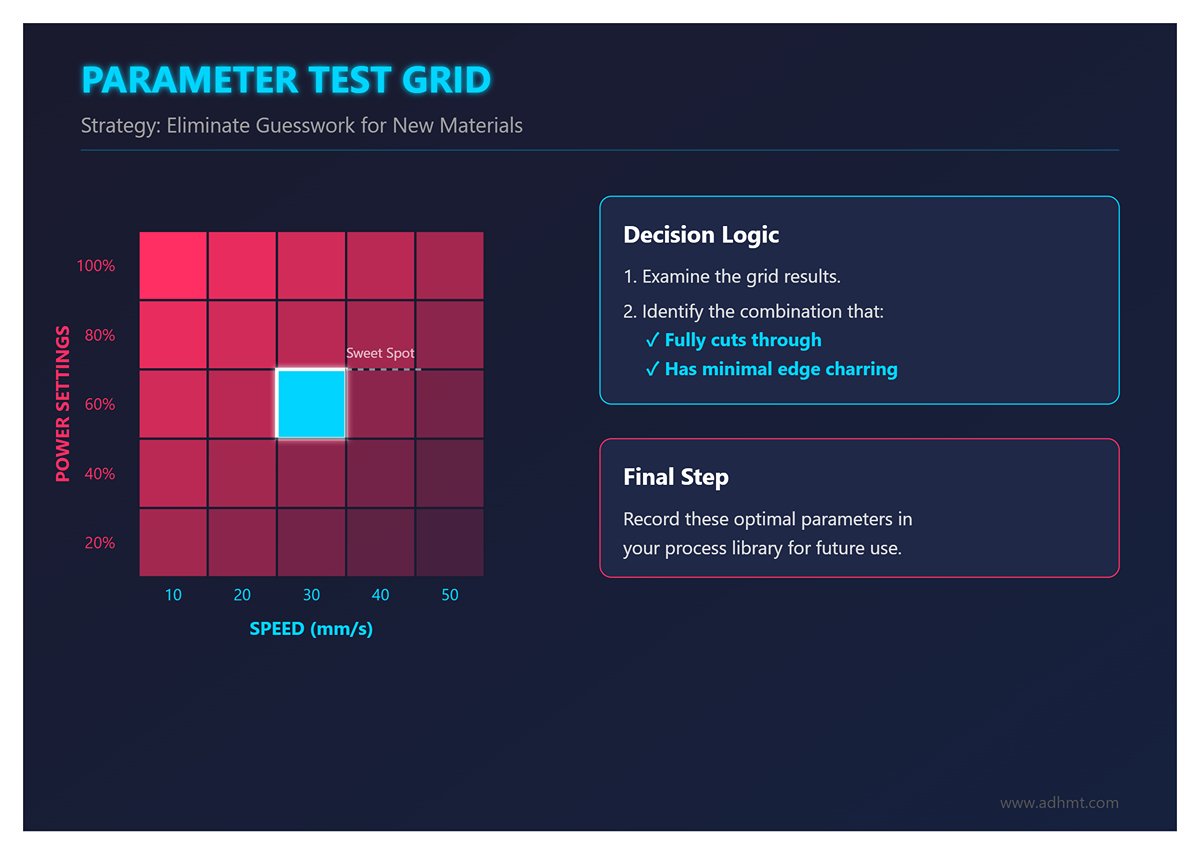

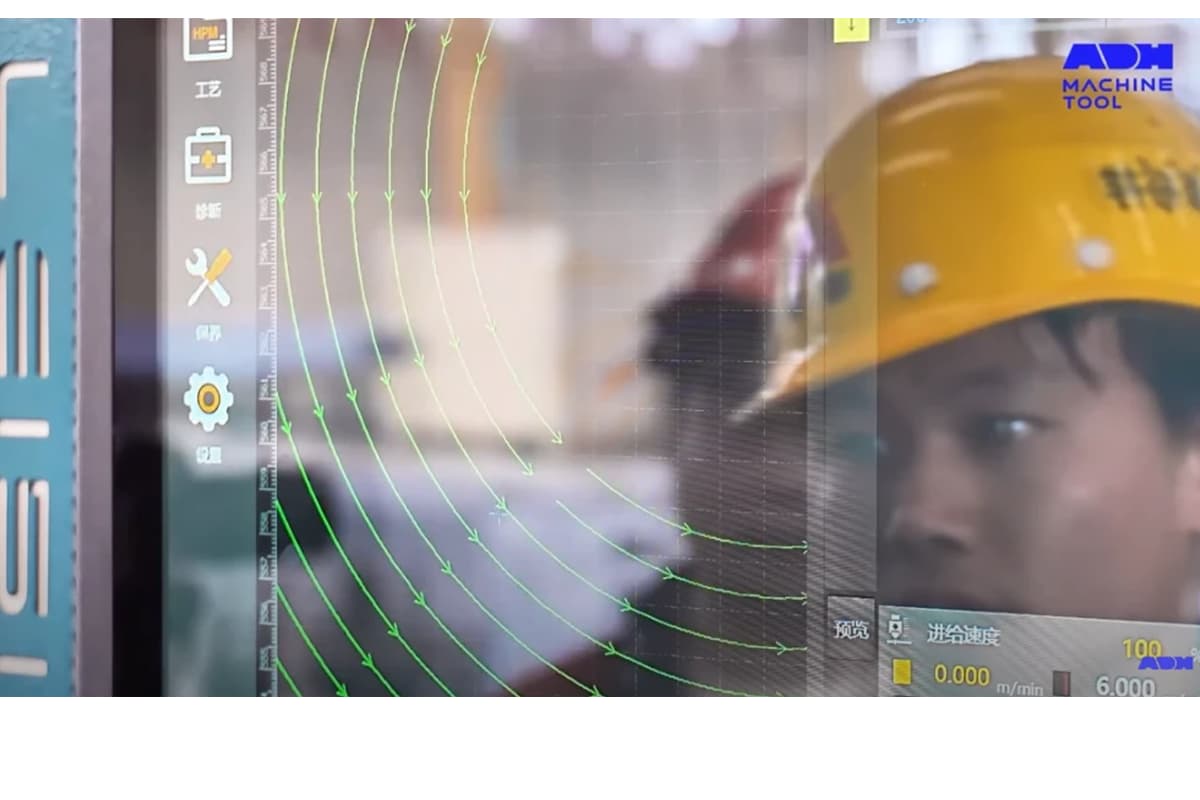

5.3 Регулировка параметров резки

Правильная настройка параметров резки является ключевым условием для достижения точной резки.

5.4 Запуск процесса резки

После завершения всех подготовительных работ можно использовать систему ЧПУ для управления процессом резки на лазерном станке.

Эти шаги включают точное управление машиной, включая, но не ограничиваясь выбором материала, программой и процессом резки.

5.5 Меры предосторожности

Строго соблюдайте правила безопасной эксплуатации и технического обслуживания при работе на лазерном станке с ЧПУ.

Это включает, но не ограничивается обеспечением безопасного крепления материалов для резки, регулировкой параметров оборудования в соответствии с типом и толщиной материала, а также обучением операторов.

5.6 Преимущества лазерной резки с ЧПУ

5.7 Ограничения и проблемы станков лазерной резки с ЧПУ

Ⅵ. Сравнительный анализ: ЧПУ-лазер против других методов резки

В сфере промышленного производства не существует “абсолютного оружия” — есть только правильный инструмент для конкретной задачи. Когда вы стоите на перепутье закупок с бюджетом в миллионы, выбор между лазерным станком с ЧПУ и альтернативными технологиями — это, по сути, стратегический баланс между точностью, эффективностью и эксплуатационными затратами. Здесь мы ставим лазерную резку в центр внимания и сравниваем её лицом к лицу с тремя основными конкурентами.

6.1 Лазер против ЧПУ-фрезера — физическая дуэль между светом и сталью

Хотя они могут выглядеть схоже — оба имеют портальную конструкцию — принципы их резки кардинально различаются: один использует нематериальную энергию, а другой полагается на твёрдый металлический инструмент.

Геометрическая слабая точка: битва за внутренние углы

• Фрезерный станок с ЧПУ (станок для фрезерования): Ограниченный физическим диаметром инструмента (обычно >3 мм), он никогда не сможет создать идеально острые внутренние углы. При изготовлении соединений или деталей с точной посадкой фреза неизбежно оставляет закруглённый уголок. Дизайнерам часто приходится добавлять неэстетичные “собачьи кости” вырезы, чтобы компенсировать это ограничение.
• Лазер: С диаметром луча всего 0,1 мм он способен создавать визуально идеальные острые внутренние углы 90° без какой-либо геометрической компенсации — что критически важно для точных пазлов или корпусов электронных компонентов.

Задача зажима: сколько силы нужно, чтобы удержать материал?

• Фрезерный станок с ЧПУ: Механическая резка создаёт значительные боковые усилия, требующие дорогостоящих, энергоёмких вакуумных столов. Если плита деформируется или деталь отсоединяется во время резки, потеря вакуума может привести к тому, что заготовка взлетит, как снаряд — представляя серьёзную опасность.
• Лазер: Абсолютно бесконтактный процесс. Луч не оказывает физического давления — одной силы тяжести достаточно, чтобы удерживать материал на месте. Можно даже вырезать замысловатые кружевные узоры на незафиксированном листе бумаги, и он не сдвинется ни на миллиметр.

🎯 Решающее преимущество

• Выбирайте фрезерный станок с ЧПУ: Идеально для для 3D-рельефной резьбы, выборки пазов (без полного прореза), или работы с дерево толщиной более 20 мм—так как лазерная резка толстого дерева обычно вызывает сильное обугливание.
• Выберите лазерный резак: Лучше всего подходит для точной 2D плоской резки, обеспечивая гладкие края без полировки (например, акриловые буквы), а также для обработки тонкого листового металла.

6.2 Лазер против плазменной резки — утончённый «белый воротничок» против сурового «синего воротничка»

Плазменная резка использует высокотемпературную плазменную дугу для расплавления металла — прямолинейный, мощный, но чрезвычайно эффективный метод.

Сравнение качества: угол и наплывы

• Лазер: Соответствует стандартам точности ISO 9013 диапазона 1. Поверхность реза почти идеально вертикальна, с минимальным скосом. Для деталей, требующих точной последующей сборки — например, прецизионных корпусов — лазерные компоненты обычно можно сразу использовать в производстве без дополнительной обработки.
• Плазма: Неизбежно создаёт скос угла 2°–5°. Это означает, что круговое отверстие будет иметь разные диаметры сверху и снизу — что затрудняет установку болтов. Кроме того, на нижней кромке часто образуются стойкие шлаковое, которые приходится удалять вручную шлифовкой, что добавляет значительные скрытые трудозатраты.

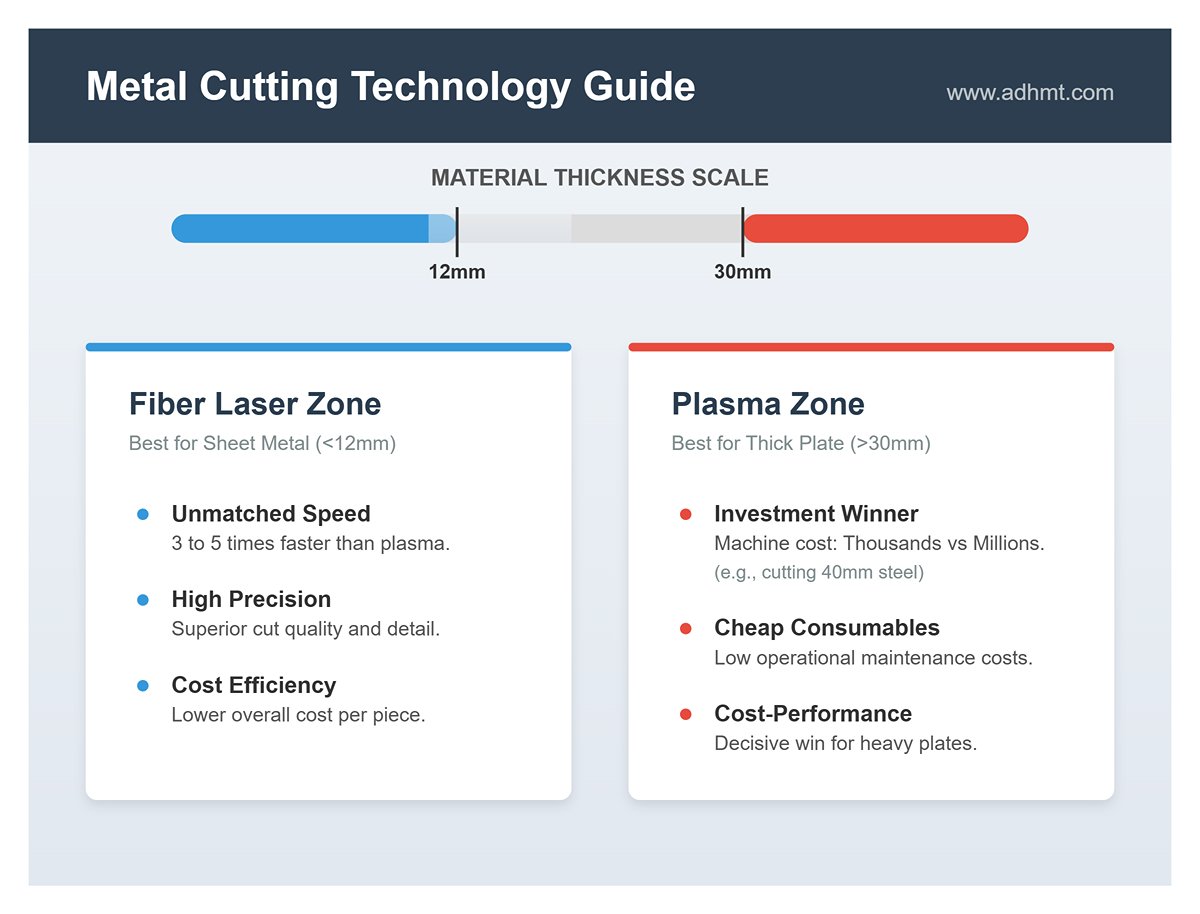

Порог стоимости: граница толщины

• <12 мм листовой металл: Волоконный лазер доминирует. Он в 3–5 раз быстрее плазмы, обеспечивает лучшую точность и имеет более низкую общую стоимость за деталь.
• 30 мм толстая плита: Плазма уверенно выигрывает по соотношению цена–производительность. Резка стальной плиты толщиной 40 мм лазером требует многомиллионной машины мощностью 30 кВт, тогда как бюджетный плазменный резак стоимостью всего несколько тысяч долларов справится с задачей — при этом расходные материалы чрезвычайно дешёвые.

6.3 Лазер против гидроабразивной резки — скорость против универсальных возможностей

Гидроабразивная резка использует воду сверхвысокого давления, смешанную с абразивным гранатом, чтобы физически размывать материал. Это “универсальный ключ” в мире резки — способный почти на всё, но печально известный своей медлительностью и дороговизной.

Универсальность и зона термического влияния (ЗТВ)

• Гидроабразивная резка: Процесс холодной резки без зоны термического влияния (ЗТВ)— её главное преимущество. Она может резать керамику, камень, бронестекло, и чувствительные к нагреву титановые сплавы для аэрокосмической промышленности без окисления или изменения цвета.
• Лазер: Работает только с материалами, которые можно расплавить теплом. Камень, керамика и обычное стекло (если не используются специализированные лазеры) недоступны, а тепловые эффекты неизбежны.

Скрытая стоимость эксплуатации

• Гидроабразив (30–75/час): Чрезвычайно дорогостоящая в эксплуатации. Её основной расходный материал —абразивный гранат— одноразовый, расходуется со скоростью 0,5–1 фунт в минуту. Ещё хуже то, что образующийся шламовый отход должны быть профессионально собраны и утилизированы, что добавляет постоянные расходы на управление.
• Лазер (15–20/час): Помимо электроэнергии и вспомогательных газов, он практически не имеет твердых расходных материалов. Хотя сама машина стоит дорого, эксплуатационные расходы минимальны, что делает долгосрочные предельные затраты очень низкими.
• При резке углеродистой стали толщиной 5 мм волоконные лазеры достигают скорости около 70 метров/мин, более чем в 10 раз быстрее чем гидроабразивные станки. Гидроабразивы медленно стачивают материал абразивами, тогда как лазеры мгновенно испаряют его концентрированной световой энергией. Если ваша цель — производительность, гидроабразивы становятся узким местом; если приоритет — универсальность по материалам, гидроабразивы — спасение.

Ⅶ. Инвестиционные решения: как выбрать оборудование с высокой отдачей

В производстве покупка лазерного станка с ЧПУ — это никогда не “владение технологией”, а “приобретение производственных мощностей” и “обеспечение прибыли”. При стоимости машин от нескольких тысяч до более миллиона долларов, как отделить маркетинговые обещания от реальной выгоды? Для этого требуется холодный, рациональный подход к принятию решений.

7.1 Определение потребностей и подбор параметров (воронка выбора)

Избегайте ловушки “одна машина делает всё”. Если вы ожидаете, что один станок будет и резать толстую сталь, и гравировать деревянные изделия, скорее всего, получите плохие результаты в обоих направлениях. Следуйте этой трёхступенчатой логике сокращения:

Шаг 1: Определите свой материал (сначала материалы) — Свойства материала определяют физическую природу источника света, это неизбежное ограничение.

• В основном металлы (углеродистая сталь, нержавеющая сталь, алюминий, медь): выбирайте Волоконный лазер. Даже если только 10% вашей работы связано с металлом, но его нужно резать — волоконный лазер обязателен.
• В основном неметаллы (дерево, акрил, кожа, бумага): выбирайте CO₂-лазер. Волоконные лазеры практически не взаимодействуют с этими материалами и вовсе не режут их.
• Покупатель, будь осторожен: Некоторые “двойного назначения” гибридные машины заявляют, что могут работать как с металлом, так и с неметаллом, обычно путём установки металлической головки на портал CO₂. Такие установки становятся кошмаром для обслуживания, отличаются низкой точностью и крайне медленным резанием металла. Если только вы не работаете в лаборатории прототипирования с серьёзными ограничениями, их настоятельно не рекомендуется использовать.

Шаг 2: Определите мощность (Правило мощности) — Мощность определяет толщину и скорость резки, но цена растёт экспоненциально. Не переплачивайте за экстремальные сценарии 1% (например, резку 20-миллиметровой стальной пластины раз в год). Вместо этого выбирайте исходя из типичной толщины вашей рабочей нагрузки 80%, а остальное отдавайте на аутсорсинг.

Рекомендации по выбору волоконного лазера (для качественной резки блестящих поверхностей):

• 1 кВт–1,5 кВт: Начальный уровень для листового металла. Легко справляется с пластинами толщиной до 5 мм, прорезает 10 мм углеродистую сталь (хотя с шероховатым краем). Идеально подходит для вывесок и корпусов.
• 3 кВт–4 кВт: Промышленный стандарт. Режет до 20 мм углеродистой стали, обеспечивая зеркальную кромку на пластинах 8–10 мм. Более чем вдвое эффективнее, чем 1 кВт.
• 12 кВт+: Класс для тяжёлого и контрактного производства. Если вы не занимаетесь обработкой толстых пластин или не используете сжатый воздух для быстрой резки нержавеющей стали (жертвуя скоростью ради экономии), вам этот класс не нужен.

Рекомендации по выбору CO₂-лазера:

Каждые 10 Вт мощности ≈ 1 мм глубины реза в твёрдой древесине/акриле.

Например, чтобы чисто прорезать лист липы толщиной 10 мм за один проход, начните с лазерной трубки мощностью 100 Вт.

Шаг 3: Определите раму машины (структуру стола) — Стол — это скелет машины; от него зависит, останутся ли ваши круги круглыми после трёх лет эксплуатации.

• Сварная рама из квадратных труб: Распространено в машинах начального уровня или любительского класса. Изготавливается из стандартных квадратных труб без термообработки. Со временем при работе на высоких скоростях происходит высвобождение внутренних напряжений, что может вызвать небольшую деформацию и привести к потере точности.
• Рама из сварных и отожжённых пластин: Эталон для машин промышленного класса. После сварки толстых стальных пластин конструкция должна пройти высокотемпературный отжиг при 600°C для устранения внутренних напряжений. При покупке промышленной машины всегда спрашивайте у продавца: “Проходила ли рама термообработку? Можете показать реальные фотографии вашей печи для отжига?”
• Рама из чугуна: Премиальный вариант. Обеспечивает исключительное демпфирование вибраций и физическую стабильность, практически не деформируется со временем. Однако она тяжёлая и дорогая, обычно используется в высокоточных моделях малого формата.

7.2 Скрытые расходы раскрыты (TCO — совокупная стоимость владения)

Многие новички обращают внимание только на цену покупки (CAPEX) и упускают из виду гораздо более значительные эксплуатационные расходы (OPEX). Покупка машины — это лишь начало; при расчёте окупаемости инвестиций необходимо учитывать следующие “невидимые счета”:

1. Бездонная яма расхода газа – Вспомогательный газ — ваш крупнейший постоянный расход.

• Кислород (O₂): Относительно недорогой. Используется в основном для резки углеродистой стали, где способствует горению за счёт химической реакции. Расход небольшой, часовая стоимость около 1–2.
• Азот (N₂): Чрезвычайно дорогой. При резке нержавеющей стали или алюминиевых сплавов азот предотвращает окисление и изменение цвета, физически выдувая расплавленный металл. Необходимы высокая чистота и поток. Использование криогенных резервуаров (жидкого азота) может увеличить часовые расходы до 10–15.
• Совет для бизнеса: Если основная нагрузка — резка нержавеющей стали, инвестируйте заранее в Генератор N₂. Хотя первоначальная стоимость может составлять десятки тысяч юаней, если ваш станок работает более четырёх часов в день, вы окупите инвестиции примерно за шесть месяцев.

2. Множитель электроэнергии – Не наивно предполагайте, что лазерный станок мощностью 3 кВт потребляет только 3 кВт·ч в час.

• Общее энергопотребление обычно составляет в 2,5–3 раза больше номинальной мощности лазера. Вам также нужно питать большой охладитель (компрессор — прожорливый по энергии), сервоприводы, вентиляторы для удаления пыли и воздушный компрессор. Волоконный лазер мощностью 3 кВт обычно потребляет около 10–12 кВт при полной нагрузке.

3. Требования к физическому размещению

• Стабилизатор напряжения: Колебания напряжения в промышленных зонах могут вывести из строя прецизионную электронику лазера. Необходимо установить стабилизатор сервопривода с соответствующей мощностью (обычно ¥3000–¥8000) — это не является опцией.
• Несущая способность основания: Полноразмерный волоконный лазер 3015 может весить 3–5 тонн, при ускорении, превышающем 1G во время высокоскоростной резки. Обычные бетонные полы могут треснуть или вызвать резонанс машины, что влияет на точность. Часто требуется усиленное, независимое основание.

7.3 Избежание ловушек: контрольный список оценки поставщика

Отрасль лазерной резки зрелая, но всё ещё страдает от серьёзной асимметрии информации. Перед подписанием любого контракта или оплатой задайте своему поставщику три критических вопроса:

Вопрос 1: “Является ли система управления оригинальной CypCut или урезанной версией?” Около 80% отечественных волоконных лазеров используют систему Bochu (CypCut). Будьте осторожны — некоторые недорогие станки используют CypCut Lite или CypOne, которые лишены ключевых функций, таких как прыжки, автоматическое определение края, резка по общему краю и продвинутая раскладка. Эти ограничения значительно снижают производительность и эффективность использования материала. Всегда подтверждайте, что основная управляющая карта имеет модель FSCUT2000 или выше.

Вопрос 2: “Послепродажное обслуживание осуществляется напрямую производителем или передаётся на аутсорсинг?” Лазерные машины — это сложные мехатронные системы, которые не может починить обычный электрик. Аутсорсинговые ремонтные команды часто просто заменяют детали, не настраивая оптические пути. Если у производителя нет прямого сервисного филиала в вашем регионе, проверьте его возможности удалённой диагностики— например, могут ли они подключиться через TeamViewer, чтобы в реальном времени корректировать низкоуровневые параметры?

Вопрос 3: “Стандартизированы ли сопла и линзы режущей головки или они фирменные?” Это классическая “ловушка картриджей для принтеров”. Некоторые бренды блокируют интерфейсы расходных материалов, вынуждая вас покупать дорогие фирменные сопла и линзы — зачастую втрое дороже рыночной цены. Убедитесь, что режущая головка от Precitec, RayTools или WSX, — все они используют универсальные интерфейсы. Таким образом, вы сможете легко найти доступные заменители на таких платформах, как Taobao или Amazon.

Ⅷ. Производственные операции и безопасность: от запуска до идеальных резов

Наличие ЧПУ-лазерного резака само по себе не гарантирует производственных возможностей. Между включением питания и выпуском безупречных деталей лежит строгий протокол эксплуатации и глубокое уважение к физическим ограничениям. Для новичков этот путь сочетает творческое удовлетворение и скрытые опасности — с дорогостоящими рисками проб и ошибок. Эта глава создаёт всеобъемлющую, промышленного уровня структуру, охватывающую безопасность, эксплуатацию и диагностику.

8.1 Красные линии безопасности: правила, которые нельзя нарушать

Лазерный резак по сути является гражданской адаптацией оружия направленной энергии. Он не опасен сам по себе — опасно невежество. Во все времена, безопасность должна иметь приоритет над производственной эффективностью.

• Жестокая реальность классификации лазеров
  • Класс 1 (Полностью закрытые промышленные машины): Стандарт для промышленного производства. Лазер заключён в герметичный металлический корпус с блокировками. Если попытаться открыть дверь во время работы машины, луч мгновенно отключается. Для работодателей это означает, что персонал может работать безопасно без специального защитного снаряжения.
  • Класс 4 (Открытые/самодельные машины): Распространены среди мейкеров и настольных систем. Лазерная головка полностью открыта, без физических барьеров. Помните: диффузное отражение может вызвать слепоту. Волоконные лазеры (1,06 мкм) проникают через хрусталик глаза прямо на сетчатку — и поскольку луч невидим, вы не успеете моргнуть, чтобы защититься.

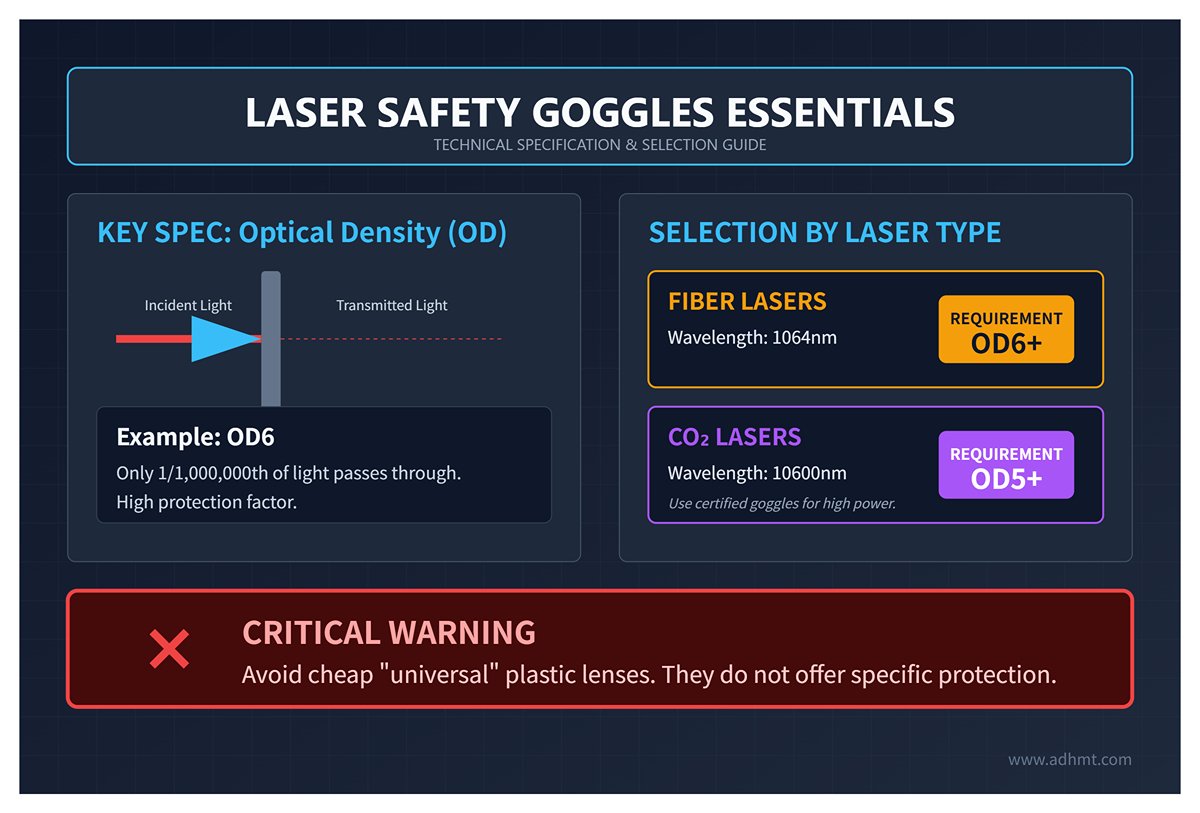

• Защитные очки: избегайте дешёвых “универсальных” пластиковых линз
  • Очки — это ваша последняя линия защиты. Ключевая характеристика — Оптическая плотность (OD). Класс OD6 означает, что только одна миллионная часть света на указанной длине волны может пройти через линзы.
  • Правило выбора:
    • Волоконные лазеры: необходимо использовать очки с классом OD6+ для длины волны 1064 нм .
    • CO₂-лазеры: необходимо использовать очки с классом OD5+ для длины волны 10600 нм. Хотя обычные линзы из поликарбоната блокируют лучи CO₂, сертифицированные очки обеспечивают защиту от прямого воздействия лазеров высокой мощности.

• Предотвращение возгораний: машины нельзя оставлять без присмотра
  • При резке таких материалов, как дерево, акрил или бумага, вы фактически выполняете контролируемое горение. Если подача воздуха перестаёт работать или скорость резки слишком мала, накопление тепла может мгновенно превратить контролируемое горение в открытое пламя.
• Практическое правило: девяносто процентов случаев возгорания при работе с лазером происходят в те несколько минут, когда оператор отходит за кофе или в туалет. Если нужно уйти, нажмите кнопку паузы.

8.2 Стандартные операционные процедуры (SOP)

Задумывались ли вы, почему детали, вырезанные лазером у опытного оператора, выглядят безупречно, а у новичка превращаются в отходы? Разница не в машине — всё зависит от того, следует ли оператор стандартному процессу.

Калибровка фокуса: жизнь или смерть в одном миллиметре

• Луч лазера сходится в фокусе, где плотность энергии достигает максимума. При использовании обычной короткофокусной линзы (фокусное расстояние 2 дюйма/50 мм) даже отклонение на 1 мм выше или ниже фокуса может снизить плотность энергии до 50 %, вызывая неполный рез или чрезмерно широкий пропил.
• Метод испытания с наклонной плоскостью: Не полагайтесь исключительно на автоматические датчики фокусировки. Возьмите обрезок материала, наклоните его примерно под углом 10° и прорежьте прямую линию поперёк. Точка, где линия самая тонкая и след от прожига самый узкий, показывает истинную физическую высоту фокуса.

Тестовая сетка параметров: исключите догадки

При работе с новым материалом (например, фанерой из другой партии с различным содержанием клея) никогда не переходите сразу к производству. Сначала выполните тестовую сетку 5x5 на обрезке материала:

• ось X: Пошаговые настройки скорости (например, 10, 20, 30, 40, 50 мм/с)
• ось Y: Пошаговые настройки мощности (например, 20%, 40%, 60%, 80%, 100%)

Логика решения: Изучите результаты сетки и определите комбинацию, которая полностью прорезает материал с минимальным обугливанием краёв. Запишите эти параметры в библиотеку вашего технологического процесса.

Контроль первой детали и компенсация ширины реза (керфа)

• Лазерный рез — это не линия нулевой ширины, а физическое “лезвие” шириной обычно от 0,1 мм до 0,2 мм. Если вы вырежете круг, рассчитанный на диаметр 100 мм без компенсации, фактическая деталь может иметь размер всего 99,8 мм.
• Стандартная операционная процедура (SOP): Перед серийным производством установите смещение керфа в вашем CAM‑программном обеспечении (например, LightBurn или CypCut), обычно равное половине диаметра луча (то есть внешнее смещение на 0,05–0,1 мм). Всегда проверяйте первую деталь с помощью штангенциркуля.

8.3 Распространённые методы устранения неполадок

Когда ваш станок внезапно “отказывается работать”, следуйте этой логической цепочке поиска неисправностей — это может сэкономить вам дорогостоящий ремонт.

Проблема 1: Не прорезает материал насквозь

• Заблуждение: Многие предполагают, что мощность лазера снизилась. Неверно — промышленные лазеры обычно очень надёжны.
• Реальность и диагностика: В примерно 90 % случаев виновником является оптическое загрязнение.
• Проверьте защитную линзу: Даже мельчайшая пылинка может вызвать сильный нагрев в этой точке, повредить линзу и заблокировать луч.
• Проверьте сопло: Не забрызгивали ли расплавленные отходы отверстие и не закупорили его? Это нарушает схему воздушного потока.
• Проверьте выравнивание луча: Приклейте кусочек прозрачной ленты на отверстие сопла и сделайте импульс лучом. Если отметка не по центру, лазер попадает в медную стенку сопла, снижая мощность и создавая избыточное тепло.

Проблема 2: Сильно обугленные края

• Дерево/Бумага: Обычно вызвано низкой скоростью резки или недостаточным давлением воздуха. Увеличьте поток воздуха или переключитесь на азот (инертный газ), чтобы значительно уменьшить обугливание.
• Акрил: Как ни странно, чтобы получить идеально прозрачные края, нужно меньше воздушного потока. Избыточный воздух охлаждает расплавленную поверхность слишком быстро, оставляя матовый, шероховатый срез. Незначительное снижение давления воздуха и использование остаточного тепла для “огневой полировки” края создаёт стеклоподобную отделку.

Проблема 3: Геометрическое искажение

• Круги превращаются в овалы: Обычно вызвано ослабленными ремнями, ходовыми винтами или проскальзывающими муфтами по оси X или Y. Проверьте и подтяните механические элементы привода.
• Неправильный общий масштаб: Проверьте шаги на мм настройка шаговых двигателей. Со временем системы с разомкнутым контуром могут потребовать повторной калибровки для поддержания точности размеров.

Ⅸ. Часто задаваемые вопросы

1. Для чего используется станок с ЧПУ для лазерной резки?

Станки для лазерной резки с числовым программным управлением (ЧПУ) работают по принципу использования сфокусированного мощного лазерного луча для резки, гравировки или нанесения надписей на металлическую поверхность для получения нужных форм. Они специально применяются для резки сложных форм и мелких отверстий с высокой точностью.

2. В чем разница между резкой с ЧПУ и лазерной резкой?

Лазерные станки отличаются высокой точностью и скоростью, что делает их идеальными для сложных дизайнов и тонких материалов. С другой стороны, станки с ЧПУ более универсальны и способны обрабатывать более толстые материалы, создавая сложные трёхмерные формы.

3. Каковы недостатки лазерного резака с ЧПУ?

К недостаткам лазерной резки относятся: ограничения по толщине материала, вредные газы и пары, высокое энергопотребление и большие первоначальные затраты.

X. Заключение

Станки с ЧПУ для лазерной резки устраняют необходимость в нескольких режущих инструментах или специальных приспособлениях, как в традиционных фрезерных станках с ЧПУ и маршрутизаторах. Это важное оборудование современного производства, которое позволяет повысить эффективность, обеспечить качество продукции и реализовать интеллектуальное производство. Для получения более подробной информации о моделях и характеристиках ознакомьтесь с Лазерный станок для резки вариантами или напрямую связаться с нами обратиться за экспертной консультацией.

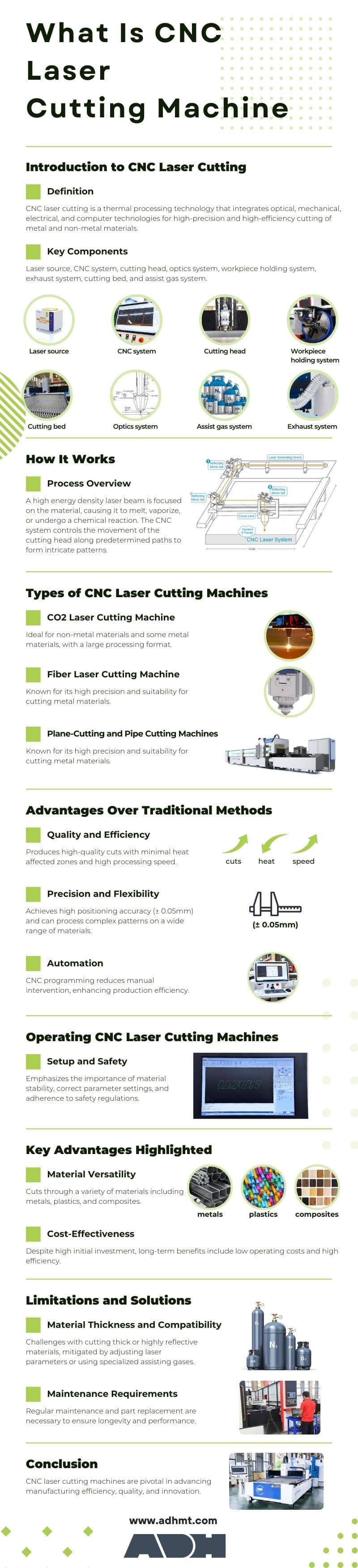

Скачать инфографику в высоком разрешении
