I. Introduktion

Laserskärmaskin verktyg representerar ett betydande framsteg inom området industriell tillverkning och erbjuder precision, mångsidighet och effektivitet. Dessa maskiner använder en fokuserad laserstråle för att skära igenom material och ger rena och exakta kanter med minimalt avfall. För att bättre förstå hur man väljer och använder sådan utrustning inom olika branscher kan du också hänvisa till denna praktiska Guide för användning av laserskärmaskin, som sammanfattar vanliga scenarier och bästa metoder.

Att förstå mekaniken och användningsområdena för laserverktyg är avgörande för att utnyttja deras fulla potential. I denna artikel kommer vi att fördjupa oss i detaljerna kring lasermaskiner.

Detta innebär att förstå de olika typerna av lasrar, deras unika egenskaper och de specifika fördelar de ger inom industriella verksamheter.

II. Typer av laserskärmaskiner

Introduktion till laserteknologi för skärning

Laserskärning teknologin revolutionerade tillverkningsindustrin genom att möjliggöra exakt, effektiv och hög­hastighets­skärning av olika material. Denna teknologi använder en fokuserad laserstråle för att smälta, bränna eller förånga material och skapar intrikata snitt med minimalt avfall. Laserskärning är en integrerad del av industrier som sträcker sig från bil- och flygindustrin till elektronik och textilier tack vare dess mångsidighet och precision.

CO2-laserskärmaskiner

CO2-laserskärmaskiner är bland de mest använda typerna av laserskärare. De arbetar med en gasblandning som främst består av koldioxid (CO2), kväve och helium. Dessa maskiner är mycket effektiva för skärning, gravering och märkning av ett brett utbud av material, inklusive icke-metaller och metaller.

Nyckelfunktioner

• Våglängd: CO2-lasrar har vanligtvis en våglängd på 10,6 mikrometer, vilket är mycket effektivt för att skära icke-metalliska material tack vare deras höga absorptionsgrad.
• Materialkompatibilitet: Idealiska för att skära organiska material såsom trä, akryl, glas och textilier. De kan även skära metaller, men kräver högre effektnivåer och speciella konfigurationer.
• Skärkvalitet: Kända för att producera släta och rena snitt med minimal gradbildning.

Användningsområden

• Skyltar och reklam: Används för att skära och gravera akryl och andra material för att skapa skyltar och displayer.
• Textilindustrin: Idealiska för att skära tyger och läder med intrikata mönster.
• Förpackningsindustrin: Används för att skära kartong och andra förpackningsmaterial.

Fördelar och begränsningar

• Fördelar: CO2-lasrar erbjuder hög­hastighets­skärning med släta kanter, vilket gör dem idealiska för precisa och intrikata designer. De är relativt billiga och har lång livslängd.
• Begränsningar: Deras främsta begränsning är den minskade effektiviteten vid skärning av reflekterande metaller som aluminium och koppar. Dessutom kan underhållet vara krävande på grund av behovet av regelbundna CO2-gaspåfyllningar och optisk justering.

Fiberlaserskärmaskiner

Fiberlaserskärmaskiner använder en fastkroppslaser, där laserstrålen genereras av en serie dioder och överförs genom en flexibel optisk fiber. Fiberlasrar använder optiska fibrer dopade med sällsynta jordartsmetaller för att förstärka laserstrålen.

Dessa maskiner är kända för sin höga effektivitet, precision och mångsidighet, vilket gör dem lämpliga för att skära ett brett utbud av material, särskilt metaller.

Nyckelfunktioner

• Våglängd: Fiberlasrar har en våglängd på cirka 1,06 mikrometer, vilket möjliggör hög absorption av metaller och leder till effektiv skärning.
• Energieffektivitet: Fiberlasrar är mer energieffektiva än CO2-lasrar, erbjuder högre skärhastigheter och lägre driftskostnader.
• Underhåll: Kräver mindre underhåll jämfört med CO2-lasrar, eftersom de har färre rörliga delar och inget behov av gasblandningar.

Användningsområden

• Bilindustrin: Används för skärning och svetsning av fordonskomponenter med hög precision.
• Flygindustrin: Lämpliga för skärning av lätta metaller och legeringar som används vid flygplanstillverkning.
• Elektroniktillverkning: Används för att skära tunna metallplåtar och komponenter för elektroniska enheter.

Fördelar och begränsningar

• Fördelar: Fiberlasrar har snabbare skärhastigheter, lägre underhållskrav och högre elektrisk effektivitet. De kan effektivt skära reflekterande metaller och erbjuder överlägsen strålkvalitet.
• Begränsningar: Den initiala investeringen för fiberlasrar kan vara högre jämfört med CO2-lasrar. De är också mindre effektiva vid bearbetning av icke-metalliska material, vilket gör dem mindre mångsidiga för blandmaterialapplikationer.

Nd:YAG-laserskärmaskiner

Nd:YAG (Neodym-dopad Yttrium Aluminium Granat) laserskärmaskiner använder en fastkroppslaser, där lasermediet är en kristall av YAG dopad med neodymjoner. Dessa maskiner är kända för sin höga toppeffekt och förmåga att skära och svetsa en mängd olika material med precision.

Nyckelfunktioner

• Våglängd: Nd:YAG-lasrar arbetar vanligtvis vid en våglängd på 1,064 mikrometer, liknande fiberlasrar, vilket gör dem effektiva för metallbearbetning.
• Pulsläge: Kan arbeta både i kontinuerligt vågläge och pulsläge, vilket ger mångsidighet vid skär- och svetsapplikationer.
• Precision: Ger hög precision och kontroll, vilket gör dem lämpliga för känsligt och detaljerat arbete.

Användningsområden

• Tillverkning av medicintekniska produkter: Används för skärning och svetsning av medicintekniska produkter och instrument med hög precision.
• Smyckestillverkning: Används för att skära och gravera ädelmetaller och ädelstenar.
• Form- och verktygstillverkning: Lämplig för att skära och gravera intrikata mönster på formar och verktyg.

Fördelar och begränsningar

• Fördelar: Kristalllasrar ger utmärkt strålkvalitet och precision, vilket gör dem perfekta för detaljerade uppgifter som kräver noggrannhet. De kan skära igenom både metaller och vissa icke-metaller med fin kontroll.
• Begränsningar: Dessa maskiner har vanligtvis kortare livslängd på grund av nedbrytning av laserkristallen. Kostnaden för kristallbyte och det totala underhållet kan vara högre jämfört med andra lasertyper.

Jämförande analysdiagram

III. Nyckelkomponenter i laserskärmaskiner

Laserkälla

Laserkällan, ofta kallad hjärtat i laserskärmaskinen, genererar den kraftfulla stråle som behövs för att skära material. Beroende på typ av laserskärmaskin kan laserkällan variera:

• CO2-laserkälla: Använder en gasblandning som huvudsakligen består av koldioxid, kväve och helium för att producera en laserstråle. Perfekt för att skära icke-metaller och vissa metaller. Till exempel föredras CO2-lasrar för att skära trä, akryl och vissa plaster tack vare deras effektivitet vid bearbetning av dessa material.
• Fiberlaserkälla: Utnyttjar en serie dioder för att generera en laserstråle, som sedan överförs genom en flexibel optisk fiber. Känd för sin höga effektivitet och lämplighet för metallskärning. Fiberlasrar används ofta i industrier som kräver hög hastighet vid skärning av metaller, såsom rostfritt stål och aluminium.
• Nd:YAG-laserkälla: Använder en fast kroppskristall dopad med neodym för att producera en laserstråle. Effektiv för både skärning och svetsning, särskilt i metaller. Nd:YAG-lasrar används ofta i situationer där både skärnings- och svetsningsprecision krävs, såsom i fordonsindustrin.

Skärhuvud

Skärhuvudet riktar laserstrålen exakt mot materialets yta för att säkerställa precisa snitt. Det består vanligtvis av flera delkomponenter:

• Fokuseringslins: Fokuserar laserstrålen till en fin punkt, vilket ökar dess intensitet för exakt skärning. Linsen måste hållas ren och korrekt justerad för att garantera optimal prestanda.
• Munstycke: Leder hjälpgasen (såsom syre, kväve eller luft) till skärområdet. Hjälpgasen hjälper till att avlägsna smält material och förbättrar skärkvaliteten genom att förhindra oxidation.
• Höjdsensor: Upprätthåller ett konstant avstånd mellan skärhuvudet och materialets yta, justerar höjden i realtid för att kompensera för variationer i materialtjocklek och ytoregelbundenheter.

Styrsystem

Som maskinens hjärna hanterar styrsystemet alla driftparametrar och säkerställer att varje skäruppgift utförs med precision. Det inkluderar:

• CNC-styrenhet: Ett datornumeriskt styrsystem (CNC) som tolkar skärdesignen och genererar nödvändiga kommandon för att styra rörelsen av skärhuvudet och andra maskinkomponenter. CNC-styrningen säkerställer att skärvägen följs exakt, vilket är avgörande för komplicerade mönster.
• Mjukvarugränssnitt: Gör det möjligt för operatörer att mata in skärparametrar, designfiler och övervaka skärprocessen. Avancerad programvara kan innehålla funktioner för att optimera skärvägar, placera delar för att minimera materialspill och ge realtidsdiagnostik.
• Sensorer och återkopplingsmekanismer: Övervakar kontinuerligt maskinens prestanda och skärkvalitet, och ger feedback till styrsystemet för att göra justeringar i realtid.

Arbetsbord

Arbetsbordet håller materialet säkert på plats under skärprocessen, vilket säkerställer stabilitet och precision. Viktiga egenskaper hos arbetsbordet inkluderar:

• Materialstöd: Arbetsbordet är utformat för att stödja olika material och säkerställa att de förblir plana och stabila under skärprocessen. Det kan inkludera en galler- eller honungskaksstruktur för att minimera kontakt med laserstrålen och minska bakreflektioner.
• Rörelsemekanism: I vissa maskiner kan själva arbetsbordet röra sig för att placera materialet under skärhuvudet. Detta kan uppnås genom linjära styrningar, kulskruvar eller andra precisionsrörelsesystem.
• Klämningssystem: Säkerställer att materialet hålls fast ordentligt på plats, vilket förhindrar förskjutningar under skärningen som kan påverka noggrannheten.

Hjälpgassystem

Hjälpgassystemet levererar specifika gaser till skärhuvudet och hjälper till i skärprocessen genom att förbättra kvalitet och skärhastighet. Olika gaser har olika syften:

• Syre: Förbättrar skärningen av metaller genom att främja oxidation, vilket hjälper till att blåsa bort smält material. Syre används ofta vid skärning av kolstål eftersom det påskyndar skärprocessen.
• Kväve: Används för skärning av icke-metaller och rostfritt stål, förhindrar oxidation och ger renare snitt. Kväve föredras för material där oxidation skulle påverka kantkvaliteten negativt, såsom rostfritt stål.
• Luft: Ett kostnadseffektivt alternativ för skärning av vissa material, även om det kanske inte ger samma kvalitet som specialiserade gaser. Luft kan användas för att skära material som aluminium och mjukstål i mindre kritiska tillämpningar.

Kylsystem

Kylsystemet förhindrar att laser­källan och andra komponenter överhettas, vilket säkerställer konsekvent prestanda och förlänger maskinens livslängd. Det innefattar vanligtvis:

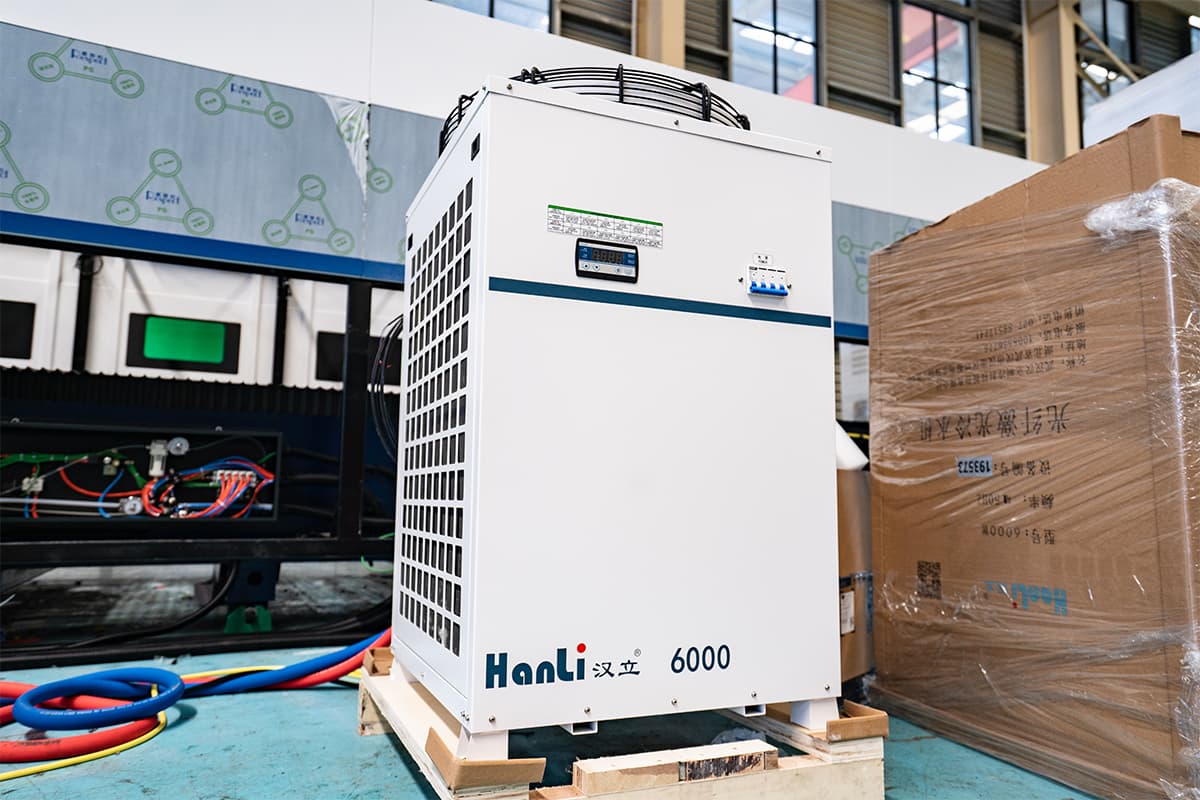

• Vattenkylare: Cirkulerar kylt vatten genom laser­källan och andra värmekänsliga komponenter, och avleder värmen effektivt.
• Värmeväxlare: Avleder värme från kritiska komponenter och upprätthåller en stabil driftstemperatur.

System för damm- och rökutsug

Laserskärning genererar damm och rök som måste avlägsnas på ett säkert sätt för att säkerställa en ren arbetsmiljö och skydda maskinens komponenter. Utsugssystemet inkluderar:

• Rökutsug: Fångar och filtrerar bort skadliga partiklar och gaser som genereras under skärningen.
• Dammuppsamlare: Samla upp större partiklar och skräp, vilket förhindrar att de sätter sig på maskinkomponenter eller arbetsbordet.

IV. Tillämpningar av laserskärmaskiner

Laserskärmaskiner har blivit oumbärliga inom olika industrier tack vare sin precision, effektivitet och mångsidighet. Dessa avancerade verktyg kan skära ett brett spektrum av material med invecklade mönster och minimalt spill.

Nedan utforskar vi de framträdande tillämpningarna av laserskärmaskiner inom olika sektorer, kompletterade med specifika exempel, tekniska detaljer och framtida trender.

Bilindustrin

Fordonsindustrin är starkt beroende av laserskärningsteknik för tillverkning av olika komponenter. Precisionen och hastigheten hos laserskärmaskiner gör dem idealiska för att producera komplexa delar som uppfyller strikta kvalitetskrav.

• Komponenttillverkning: Laserskärning används för att tillverka delar såsom airbags-komponenter, bromsbelägg och instrumentpaneler. Till exempel använder Ford laserskärning för att producera exakta airbags-komponenter, vilket säkerställer att varje del uppfyller säkerhetsstandarderna.
• Prototypframställning och anpassning: Laserskärning möjliggör snabb prototypframställning, vilket gör att fordonsdesigner snabbt kan iterera och testa nya konstruktioner. Dessutom underlättar den anpassning av delar för specialmodeller i begränsad upplaga eller specifika kundkrav.
• Viktminskning: Lättviktsmaterial som aluminium och kompositer används ofta i moderna fordon för att förbättra bränsleeffektiviteten. Laserskärmaskiner hanterar dessa material utan problem, bibehåller delarnas strukturella integritet och minskar samtidigt vikten.

Flygindustrin

Flygindustrin kräver extremt hög precision och tillförlitlighet, vilket gör laserskärning till en oumbärlig teknik inom denna sektor. Laserskärmaskiner används för att bearbeta olika material, inklusive metaller och kompositer, som är avgörande vid flygplanstillverkning.

• Flygkomponenter: Laserskärning används för att producera invecklade delar såsom motorkomponenter, fästen och flygplansstrukturer. Till exempel använder Boeing laserskärning för titan-delar i sina flygplan, vilket säkerställer att delarna uppfyller strikta toleranser och prestandakrav.
• Materialeffektivitet: Med tanke på de höga kostnaderna för flygmaterial som titan och kolfiberkompositer är det avgörande att minimera spill. Laserskärmaskiner möjliggör effektiv materialanvändning genom att optimera skärbanor och minska skrot.
• Underhåll och reparation: Laserskärning används inte bara vid tillverkning utan även vid underhåll och reparation av flygplan. Den möjliggör exakt borttagning av skadade sektioner och tillverkning av ersättningsdelar med exakta specifikationer.

Elektroniktillverkning

Inom elektronikindustrin, där miniatyrisering och precision är avgörande, spelar laserskärmaskiner en viktig roll i produktionen av små och komplicerade komponenter.

• Kretskort (PCB): Laserskärning används för att skära och gravera mönsterkort (PCB), vilket säkerställer exakta ledningsbanor och anslutningar för elektroniska komponenter. Laserskärningens noggrannhet hjälper till att uppnå de högdensitetsförbindelser som krävs i modern elektronik.
• Mikrobearbetning: Laserskärmaskiner är kapabla till mikromaskinbearbetning, vilket innebär skärning och borrning av extremt små detaljer. Detta är nödvändigt för tillverkning av komponenter som mikrochips, sensorer och kontakter.
• Specialtillverkade kapslingar: Laserskärning används också för att skapa specialtillverkade kapslingar för elektroniska enheter, med exakta utskärningar för knappar, skärmar och kontakter.

Tillverkning av medicintekniska produkter

Medicinska industrin kräver hög precision och renhet vid tillverkning av utrustning och instrument. Laserskärningsteknik uppfyller dessa stränga krav och är därför ett förstahandsval för tillverkning av medicintekniska produkter.

• Kirurgiska instrument: Laserskärning används för att tillverka kirurgiska instrument såsom skalpeller, pincetter och saxar. Till exempel använder företag som Johnson & Johnson laserskärning för att säkerställa skarpa kanter och komplexa former som är nödvändiga vid medicinska ingrepp.
• Implantat och proteser: Laserskärmaskiner används för att producera implantat och proteser med exakta dimensioner och biokompatibla material. Detta inkluderar tandimplantat, ledersättningar och ortopediska enheter.
• Steril förpackning: Laserskärning används för att skapa steril förpackning för medicinska enheter, vilket säkerställer att förpackningen är exakt och fri från föroreningar.

Specialanpassad metalltillverkning

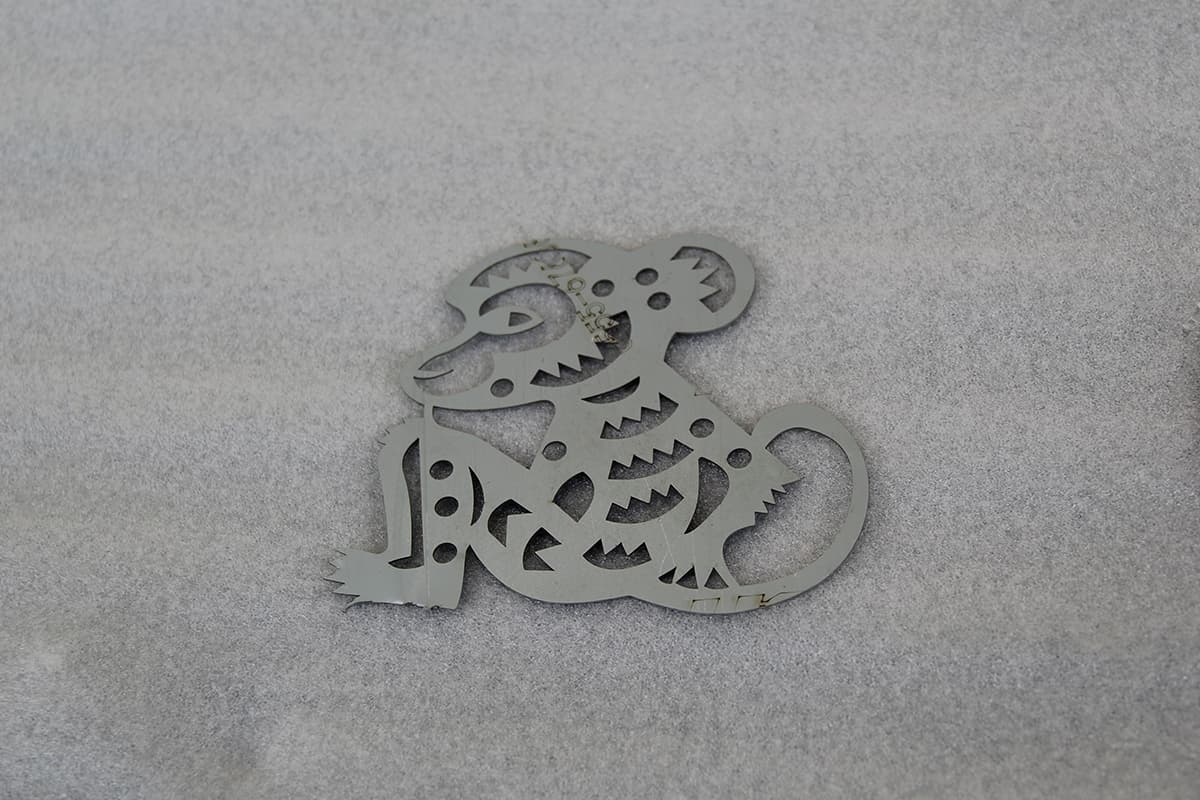

Laserskärningsteknik används i stor utsträckning vid specialanpassad metalltillverkning tack vare sin mångsidighet och förmåga att hantera olika material och tjocklekar.

• Arkitektoniska element: Laserskärning används för att skapa specialanpassade arkitektoniska element såsom dekorativa paneler, räcken och fasader. Precisionen hos laserskärning möjliggör intrikata mönster och design som ger byggnader estetiskt värde.
• Konst och skulptur: Konstnärer och skulptörer använder laserskärmaskiner för att skapa detaljerade och komplexa konstverk av metall. Noggrannheten och flexibiliteten hos laserskärning gör det möjligt för konstnärer att förverkliga sina kreativa visioner.
• Prototypframställning och småskaliga produktioner: Laserskärning är idealisk för prototypframställning och småskaliga produktioner av specialtillverkade metalldelar. Den möjliggör snabb leveranstid och hög precision, vilket gör den lämplig för industrier som flyg- och rymdteknik, fordonsindustri och konsumentprodukter.

Framtida trender inom laserskärningsteknik

Framtiden för laserskärningsteknik ser lovande ut, med utveckling som syftar till att öka effektivitet, precision och tillämpningar.

• Automatisering och AI-integrering: Framtida laserskärmaskiner kommer i allt högre grad att integrera automatisering och artificiell intelligens för att optimera skärvägar, minska avfall och öka produktiviteten.
• Förbättrade materialkapaciteter: Forskning och utveckling fokuserar på att utöka utbudet av material som effektivt kan skäras med laser, inklusive avancerade kompositer och nya metalllegeringar.
• Förbättrad energieffektivitet: Innovationer görs för att förbättra energieffektiviteten hos laserskärmaskiner, vilket gör dem mer hållbara och kostnadseffektiva.
• 3D-laserskärning: Utvecklingen av 3D-laserskärningsteknik kommer att möjliggöra mer komplexa geometriska former och multidimensionell skärning, vilket öppnar nya möjligheter inom olika industrier.

V. FAQ

1. Hur skiljer sig en fiberlaserskärare från en CO2-laserskärare?

Fiberlaserskärare och CO2-laserskärare skiljer sig främst i sina metoder för att generera laser och i sin lämplighet för olika material. Fiberlasrar använder optiska fibrer som är dopade med sällsynta jordartsmetaller för att generera laserstrålen, vilket resulterar i högre energieffektivitet och snabbare skärhastigheter, särskilt för metaller.

De är också bättre lämpade för att skära reflekterande metaller som aluminium och koppar. CO2-lasrar å andra sidan genererar laserstrålen genom elektrisk stimulering av en gasblandning, vilket gör dem idealiska för att skära icke-metalliska material såsom trä och akryl.

2. Vilka säkerhetsåtgärder gäller vid drift av laserskärmaskiner?

Att arbeta med laserskärmaskiner kräver strikt efterlevnad av säkerhetsstandarder för att förhindra olyckor och skador. Viktiga säkerhetsåtgärder inkluderar att bära lämplig personlig skyddsutrustning (PPE) såsom skyddsglasögon som kan filtrera den specifika våglängden för den laser som används.

Operatörer bör också säkerställa korrekt ventilation och använda rökgasutsugssystem för att minska inandning av skadliga gaser och partiklar. Dessutom är regelbundet underhåll och inspektion av maskinen, samt rätt utbildning för operatörer, avgörande för att säkerställa säker drift. Nödstoppknappar och spärrsystem ska alltid vara fungerande och lätt tillgängliga.

3. Finns det några begränsningar för tjockleken på material som kan skäras?

Ja, det finns begränsningar för materialtjockleken som laserskärmaskiner kan hantera, vilket varierar beroende på vilken typ av laser som används. CO2-lasrar kan generellt skära icke-metalliska material upp till flera tum tjocka men är mindre effektiva för tjockare metaller.

Fiberlasrar är överlägsna vid skärning av tunna till måttligt tjocka metaller, vanligtvis upp till 1 tum i tjocklek för rostfritt stål och aluminium. YAG-lasrar, även om de är precisa, är vanligtvis begränsade till tunnare material på grund av sin lägre effekt. För material som överskrider dessa tjocklekar kan andra metoder såsom plasma- eller vattenskärning vara mer lämpliga.
