I. Introduktion

I den obevekliga strävan efter precision och effektivitet har laserkapningsteknologin vuxit fram som en oumbärlig drivkraft i hjärtat av den moderna tillverkningsindustrin. Föreställ dig en enda ljusstråle som far fram över hårt metall eller känsligt tyg och skär ut intrikata mönster med häpnadsväckande hastighet—detta är den sanna lockelsen hos laserkapningsmaskinen.

Mer än bara ett högpresterande skärverktyg fungerar den som en viktig brygga mellan kreativ design och precis tillverkning, och erbjuder enastående mångsidighet över en bred rad industrier. Men vilka vetenskapliga principer driver denna revolutionerande teknologi? Och hur omvandlar den områden så olika som fordonsindustrin, elektronik och till och med konst?

Denna omfattande guide kommer att ta dig igenom de många tillämpningarna av laserskärmaskiner, som erbjuder en djupgående inblick i hur de hjälper företag och kreatörer att sticka ut i en hårt konkurrensutsatt miljö – och frigör obegränsad potential för innovation och framgång. Om du utvärderar utrustning för både plåt- och rörbearbetning kan du också överväga en Fiberlaserskärmaskin för dubbel användning för att ytterligare utöka dina kapaciteter.

II. Översikt över laserskärmaskiner

1. Laserskärmaskinernas arbetsprincip

Laserkapningsmaskiner fungerar genom att fokusera en laserstråle med hög energitäthet på ytan av ett material, vilket får det att smälta, förångas eller brinna snabbt. Samtidigt blåser en högtrycksassisterad gas bort det smälta materialet, vilket skapar ett precist snitt. Hela processen styrs av ett datorstyrt numeriskt kontrollsystem (CNC), vilket möjliggör skärning av intrikata former med precision på mikronnivå.

För att bättre förstå omfattningen av Laser­skärmaskiner och deras användningsområden, det är användbart att se hur dessa principer översätts till olika industriella sammanhang. Du kan också utforska viktiga styrkor och potentiell avkastning på investeringen i Guide till fördelar med laserskärmaskiner.

2. Struktur hos laserkapningsmaskiner

Ⅲ. Teknisk kärna: Mekanismerna bakom “Kan den skära?” och “Hur bra skär den?”

För moderna ledare inom tillverkningsindustrin handlar förståelsen av den tekniska kärnan i laserskärning inte om att bli fysiker; det handlar om att bygga ett praktiskt tekniskt operativsystem som kopplar fysiska mekanismer till processvariabler och vidare till defektdiagnostik. Denna grund hjälper dig att fatta välgrundade beslut vid val av utrustning, utformning av processfönster och optimering av utbyte, istället för att låta dig styras av glansiga “effekt kontra hastighet”-diagram i leverantörspresentationer.

3.1 Applikationslager och “sweet zones” för de tre huvudsakliga laserkällorna

Även om många lasertyper finns på marknaden, kretsar industriell skärning i huvudsak kring tre konkurrerande våglängder och energimekanismer. Att förstå deras fysiska egenskaper är det första steget mot att välja rätt system.

1. Fiberlasrar: Den obestridda mästaren inom metallskärning

Fiberlasrar använder ytterbiumdopad optisk fiber för att generera nära‑infrarött ljus vid cirka 1,07 μm. Metaller absorberar denna våglängd mycket effektivt—flera gånger bättre än CO2‑lasrar. I kombination med imponerande elektrisk‑till‑optisk verkningsgrad (vanligtvis >30 %, och i vissa system 40–50 %), gör detta fiberlasrar till produktivitetsledaren inom metallbearbetning.

• Där den utmärker sig: Kolstål, rostfritt stål, titanlegeringar och traditionellt svårbearbetade högreflekterande metaller som aluminium, mässing och koppar.
• Applikationens “sweet spot”: Metallplåtar från 0,5 mm upp till cirka 25 mm tjocklek. Inom detta område uppnås en ideal balans mellan skärhastighet, kantkvalitet och driftkostnad (OPEX).
• Kärnvärde: Extremt lågt underhåll. En fiberlaser har inga interna optiska komponenter som kräver ständig rengöring eller justering, och den behöver inte frekventa gasbyten eller optisk banjustering som ett CO2‑system. Det är definitionen av “slå på och producera”.”

Om din produktion omfattar både plåt och rör eller kräver storskalig, kontinuerlig skärning, kan du vilja jämföra dedikerade planbäddssystem med en Fiberlaserskärmaskin för dubbel användning för att hitta den mest effektiva konfigurationen för ditt arbetsflöde.

2. CO2‑lasrar: Oersättliga för icke‑metaller och tjocka plåtar

Som en mogen och etablerad teknik genererar CO2‑lasrar fjärrinfrarött ljus vid 10,6 μm. Även om de till stor del har ersatts av fiberlasrar för tunnmetallbearbetning, sammanfaller denna våglängd med starka absorptionsband i de flesta organiska material.

• Där den utmärker sig: Akryl (PMMA), trä, läder, textilier, papper och vissa kompositmaterial.
• Unik fördel: “Optisk polering”-effekt. Vid skärning av akryl absorberar materialet laserenergin, smälter jämnt och stelnar till en kristallklar kant, liknande flampolering. Fiberlasrar kan inte återskapa detta: akryl som skärs med fiber visar vanligtvis brända, grumliga kanter.
• Installerad basvärde: För mycket tjocka metallplåtar (>30 mm) erbjuder hög­effekt‑CO2‑system fortfarande en fördel i vertikalitet och kantjämnhet tack vare sina strålegenskaper. Denna nisch krymper dock stadigt i takt med att fler­kilowatts fiberlasrar utvecklas.

3. UV / Ultrasnabba lasrar: Den “kalla skalpellen” för mikro‑ och nano‑bearbetning

När laserpulslängder komprimeras till pikosekund (10^-12) eller till och med femtosekund (10^-15 s) området, förändras bearbetningsmekanismen i grunden. Energin levereras och frigörs innan värme kan spridas genom kristallgittret, så materialet övergår direkt från fast till ånga eller avlägsnas genom ablation.

• Där den utmärker sig: Skärning av halvledarwafers, FPC flexibla kretsar, medicinska kärlstentar och bearbetning av safirglas.
• Teknisk vallgrav: “Kallbearbetnings”‑mekanism. Den värmepåverkade zonen (HAZ) komprimeras till mikron‑ eller till och med submikronnivå, vilket lämnar kanter fria från slagg, karbonisering och mikrosprickor. Det handlar inte bara om skärning – det är precisionsskulptering på mikrostrukturnivå.

3.2 Fem nyckelvariabler som driver skärkvalitet

Att äga en högklassig maskin är bara startpunkten; att bemästra den beror på hur exakt du kontrollerar följande fem variabler:

1. Effekttäthet och fokusdjup (Fokus & effekttäthet)

Skärprestanda beror inte bara på effekt (watt), utan ännu mer på effekttäthet (watt/cm²).

• Fokusposition: Avgör hur energin fördelas genom materialets tjocklek. För tunna plåtar ställs fokus vanligtvis vid eller strax ovanför ytan för att maximera effekttätheten vid snabb genomträngning. För tjocka plåtar flyttas fokus ned i materialet (t.ex. omkring två tredjedelar av tjockleken) för att säkerställa tillräcklig energi längst ned för att helt smälta metallen och bibehålla vertikala väggar.
• Fokusdjup: Linser med långt fokusdjup är bättre för tjocka plåtar och hjälper till att hålla spårbredden konsekvent från topp till botten. Kortfokuslinser skapar en mindre, tätare punkt och är idealiska för höghastighetsskärning av tunn plåt.

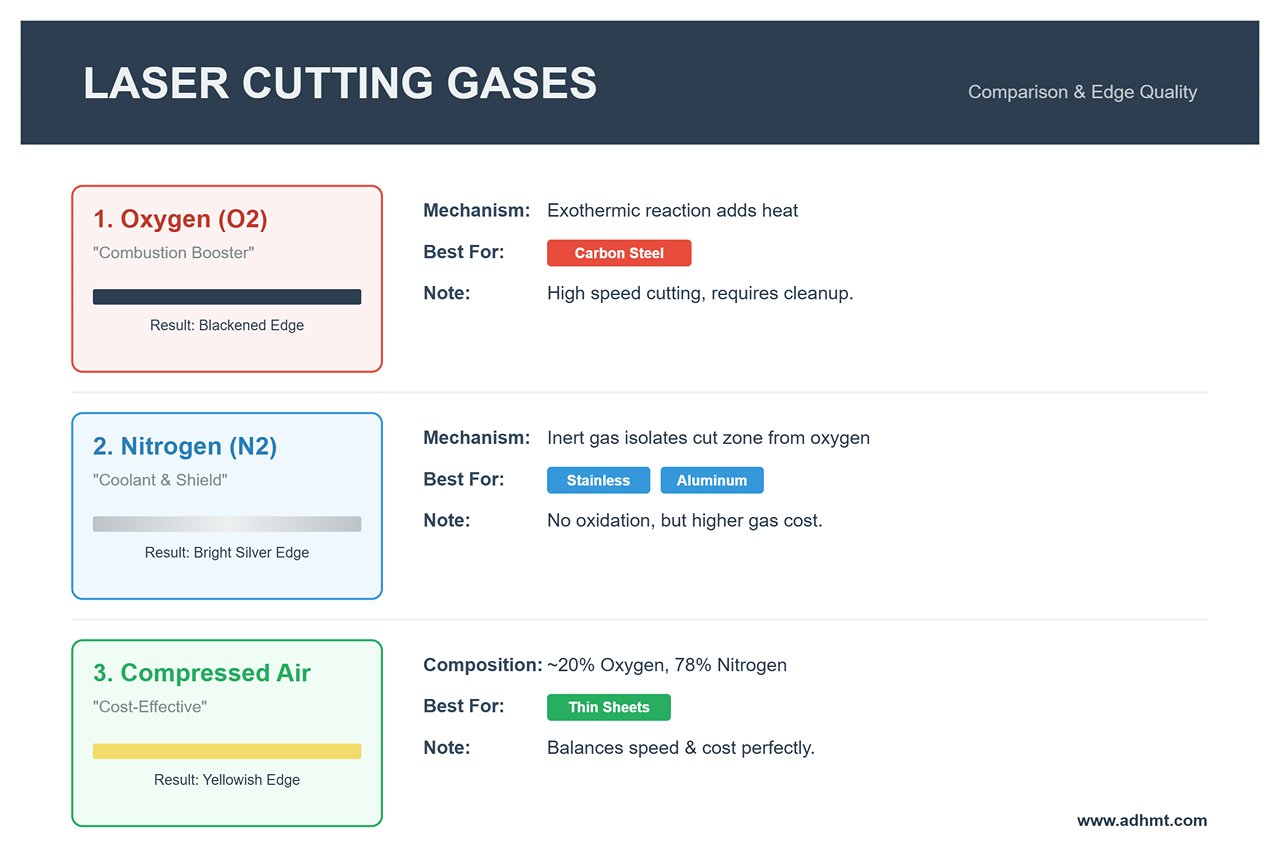

2. Gas­spelet: Syre, kväve och luft

Hjälpgasen blåser inte bara ut smält metall ur spåret – den fungerar också som en kemisk agent i skärprocessen.

• Syre (O₂): Den förbränningsförstärkare. Den reagerar exotermiskt med järn, tillför extra värme och ökar avsevärt skärhastigheten på kolstål. Nackdelen är en kraftigt oxiderad, svart kant som vanligtvis kräver slipning om delen ska svetsas eller målas.
• Kväve (N₂): En kylmedel och skyddsskärm. Som en inert gas blåser den ut smält metall samtidigt som den isolerar skärzonen från syre, vilket ger en ljus, metalliskt silverfärgad kant utan oxidation. Den är idealisk för rostfritt stål, aluminium och kolstål med hög ytfinish, men gasförbrukningen och kostnaden är relativt höga.
• Tryckluft (Luft): Den kostnadseffektiv allroundlösning. Luft består av ungefär 20 % syre och 78 % kväve. Vid skärning av tunnplåt erbjuder den en praktisk kompromiss mellan hastighet och kostnad, och ger vanligtvis en något gulaktig kant. Med moderna högtryckskompressorer blir luftskärning allt vanligare inom tillverkning av plåt i mellan‑ till lågprissegmentet.

3. Strålprofil och BPP (Beam Parameter Product)

BPP‑värdet återspeglar både fokuseringsförmågan och divergensen hos laserstrålen.

• Låg BPP (hög strålkvalitet): Kan fokuseras till en ultrasmå punkt med extremt hög effekttäthet, idealisk för hög­hastighets­skärning av tunna material.
• Hög BPP (större punkt, större divergens): Ger en bredare snittspalt men bildar en mer stabil, större smältpool, vilket är fördelaktigt vid skärning av tjocka plåtar och effektivare slaggavlägsning.

Proffstips: Moderna högklassiga fiberlasrar använder “beam shaping” eller variabel‑BPP‑teknik för att dynamiskt justera strålkvaliteten i en enda maskin, vilket möjliggör optimal prestanda både på tunnplåt och tjockplåt.

4. Munstycksdesign och gasflödesdynamik

Munstycket är mer än bara ett gasutlopp – det är den nyckelkomponent som formar gasflödet.

• Flödesmönster: Det ideala tillståndet är laminärt flöde, som fungerar som ett skarpt “gasblad” för att kasta ut smält material rakt ned. Om munstycket är slitet eller feljusterat uppstår turbulens, vilket får gasströmmen att spridas och ökar risken för slagg­vidhäftning.
• Enkel kontra dubbel lager: Enskiktsmunstycken ger högre gashastighet, vilket gör dem lämpliga för smältskärning med kväve eller luft. Dubbelmunstycken använder en yttre gasström för att skapa en stabiliserande gaskur, vilket är bättre lämpat för reaktiv skärning med syre.

5. Rörelsestyrningsnoggrannhet

När skärhuvudet rör sig flera meter per sekund blir maskinens dynamiska prestanda avgörande.

• Acceleration (G‑värde): Avgör den uppnåeliga medelhastigheten i hörn och komplexa konturer. Otillräcklig acceleration gör att huvudet dröjer vid skarpa hörn, vilket leder till lokal överhettning och överbränning.
• Banframåtblick: Ett avancerat CNC‑system förutser kommande banans krökning och samordnar kraft, frekvens och hastighet smidigt (via PWM‑modulering). Detta förhindrar att överskottsenergi ackumuleras under inbromsning genom hörn, vilket annars skulle smälta eller runda av skarpa kanter.

3.3 Diagnostisering och kontroll av kvalitetsdefekter

När skärresultaten inte håller måttet, undvik slumpmässiga försök och misstag. Använd följande “defekt–orsak”-beslutsträd för att felsöka systematiskt:

• Slagg / Slaggavlagring:
  • Symptom: Stelnad metallslagg fastnar på den nedre kanten.
  • Diagnos: Vanligtvis ett problem med flödesdynamiken. Är gastrycket för lågt? Är munstycket igensatt eller feljusterat (off‑axis)? Är fokus inställt för högt, vilket lämnar otillräcklig energi längst ned?
  • Motåtgärder: Öka gastrycket, inspektera/byta munstycket och sänk fokuspositionen.
• Striering:
  • Symptom: Uttalade periodiska horisontella linjer på snittytan, som alltmer släpar mot botten (stor eftersläpning).
  • Diagnos: Skärhastigheten är för låg, vilket orsakar översmältning, eller så vibrerar maskinen.
  • Motåtgärder: Öka skärhastigheten och kontrollera styvheten och tillståndet hos driv- och mekaniska komponenter.
• Överbränning:
  • Symptom: Skarpa hörn smälter till rundade, eller snittytan visar gropbildning.
  • Diagnos: Överdriven värmeackumulering.
  • Motåtgärder: Minska effekten, öka frekvensen, växla till ett pulserande skärläge eller lägg till kylpunkter / slingbanor runt skarpa hörn.
• Konicitet:
  • Symptom: Snittet är bredare upptill och smalare nedtill, eller tvärtom, och kanten är inte vertikal.
  • Diagnos: Felaktig fokusposition eller feljusterad optisk bana/lins.
  • Åtgärd: Utför en noggrann kalibrering av fokuspositionen (Fokuspositionstest).

Kapitelavslutning: När du förstår dessa grundläggande mekanismer är du inte längre en passiv utrustningsoperatör – du blir en aktiv mästare över processen. Nästa steg är att gå vidare till verkliga tillämpningar, där vi bryter ner laserskärningsscenarier och värdeskapande bransch för bransch.

Ⅳ. Användningsområden för Laser Skärmaskiner

4.1 Bearbetningstyper

(1) Skärning

Skärning är den grundläggande användningen av laserskärmaskiner. Laserstrålen, med tillräckligt hög effekttäthet, penetrerar helt arbetsstycket och ger högkvalitativa snitt med minimal felmarginal. Det är idealiskt för delar som kräver hög dimensionsnoggrannhet och släta kanter.

Metallskärning omfattar främst kolstål, rostfritt stål, aluminiumlegeringar och koppar (domineras av högkraftiga fiberlasrar).

Icke-metallskärning omfattar främst akryl, trä, tyg, läder och plast (främst med CO₂-lasrar).

(2) Gravering och Märkning

Till skillnad från skärning är märkning och gravering icke-penetrerande processer.

Lasermärkning använder lasrar med lägre effekt för att framkalla fysiska eller kemiska förändringar (såsom anlöpning, skumbildning eller färgförändring) på materialytan, vilket skapar permanenta märken som serienummer, QR-koder eller varumärkeslogotyper. Denna process avlägsnar nästan inget material och lämnar ytan slät.

Lasergravering använder lasrar med högre energitäthet för att förånga materialets ytskikt och bilda spår av viss djup. Detta används i stor utsträckning för formgravering, konstnärliga skapelser och djupmärkning.

(3) Borrning

Utnyttjar den omedelbara ablationseffekten av högenergilaserpulser för att snabbt förånga eller smälta lokala zoner av materialet och skapa precisa hål.

(4) Ritsning/Skårning

Lasrar används för att skapa grunda spår eller spänningslinjer på ytan av spröda material (såsom kiselplattor, keramiksubstrat eller glas), vilket möjliggör exakt efterföljande brytning längs dessa linjer. Denna teknik används i stor utsträckning inom halvledar- och elektronikindustrin.

(5) Ytbehandling/Rengöring

Lasrar kan avlägsna beläggningar, oljefläckar, oxider (rostborttagning) eller modifiera ytmikrostrukturer (för att förbättra vidhäftning, ändra hydrofilicitet, etc.) utan att skada basmaterialet. Detta kräver exakt kontroll av energitätheten.

Om du vill lära dig mer om hur laserteknik uppnår högprecisionsbearbetning eller behöver produktmanualer kan du ladda ner vår Broschyrer.

4.2 Materialtyper

(1) Metallmaterial

Fiberlaserskärmaskiner är det främsta valet för skärning av metaller. Deras relativt korta våglängd (~1,06 μm) absorberas lättare av metaller, vilket möjliggör effektiv bearbetning av reflekterande metaller såsom aluminium och koppar. Medan CO₂ laserskärare kan användas på vissa icke-reflekterande metaller gör deras längre våglängd (~10,6 μm) dem mindre effektiva jämfört med fiberlasrar.

För en detaljerad analys av hur laserteknologi tillämpas på metallmaterial kan du besöka Kan laserskärare skära metall.

(2) Icke-metalliska material

Dessa inkluderar främst akryl, trä, plexiglas, textilier och papper. CO₂ laserskärmaskiner används vanligtvis för dessa material, eftersom deras våglängd (~10,6 μm) absorberas väl av sådana icke-metaller.

(3) Material som inte är lämpliga för laserskärning

1) PVC: När PVC upphettas av en laser avger det vätekloridgas (HCl) och dioxiner, vilka båda är mycket giftiga och cancerframkallande.

2) Halogeninnehållande plaster: Alla plaster som innehåller halogener såsom klor, fluor eller brom bör undvikas, eftersom de avger giftiga och korrosiva gaser vid upphettning.

Följande tabell ger en referens för lämpliga typer av laserskärare för olika material:

4.3 Branschtillämpningar

(1) Fordonstillverkning

Laserskärning används i stor utsträckning inom fordonsindustrin, främst för bearbetning av karossens konstruktionsdelar och interiöra komponenter. Dess höga flexibilitet uppfyller de krav på komplexa former och hög precision som krävs i fordonsdesign.

Fiberlaserskärmaskiner är lämpliga för bearbetning av karossens konstruktionsdelar, medan CO₂ laserskärmaskiner är idealiska för att hantera ickemetalliska material inuti fordonet, såsom interiöra paneler och instrumentbrädor. Typiska tillämpningar inkluderar:

(2) Flyg- och rymdsektorn

Flyg- och rymdindustrin ställer de högsta kraven på precision och materialprestanda av alla sektorer, och laserskärning är unikt anpassad för att uppfylla de strikta toleranser och kvalitetsstandarder som krävs för flygplans- och rymdfarkostkomponenter.

Laserskärmaskiner används för att tillverka en mängd olika delar för flyg- och rymdindustrin, från flygplanskroppspaneler till motorkomponenter.

Vanliga flyg- och rymdmaterial som bearbetas genom laserskärning inkluderar aluminium- och titanlegeringar, rostfria och värmebeständiga stål, nickelbaserade superlegeringar samt kompositer såsom kolfiberförstärkta plaster som används i flygplansstrukturer.

Nedan följer typiska flyg- och rymdkomponenter som tillverkas med laserskärning:

Tillförlitligheten och noggrannheten hos laserskärning hjälper flyg- och rymdföretag att uppfylla strikta säkerhetsstandarder. Branschledare som Boeing och Airbus har i stor utsträckning integrerat laserskärningstekniker i sina produktionslinjer, vilket förbättrar precision, effektivitet och automation inom tillverkningen.

Om du är intresserad av högprecisionslaserutrustning finns detaljerad information på Precisions­laser­skärmaskin.

(3) Elektronik- och elindustrin

Laserskärning inom elektronik- och elsektorn används främst för två tillämpningar: tillverkning av kretskort (PCB) och skärning av kapslingar eller komponentdelar.

Vid PCB-produktion används lasrar för skärning och borrning – för att exakt profilera kretskort från större paneler eller borra monteringshål och andra intrikata former. En annan viktig tillämpning inkluderar att skära öppningar i elektroniska komponenthöljen och paneler, såsom precisionsutskärningar för knappar, högtalarhål eller skärmöppningar i bärbara datorer eller smartphonechassin.

Vanliga material för laserskärning i denna bransch inkluderar FR4-glassfiberglas kretskort, polyimidfilmer för flexibla kretsar, tunna metaller (som koppar eller rostfritt stål) för mallar, skydd och kontakter, samt plaster för enhetshöljen eller paneler. Typiska tillämpningar inkluderar:

(4) Tillverkning av medicintekniska produkter

Många medicinska komponenter är för små eller komplexa för traditionella skärmetoder och kräver laserskärning för att uppnå nödvändig precision och renhet.

Laserskärmaskiner används för att tillverka ett brett utbud av kirurgiska och medicinska instrument, elektroniska enheter och diagnostisk utrustning.

Viktiga material inkluderar metaller såsom medicinsk rostfritt stål, titan, nitinol och ibland kobolt-krom-legeringar. Typiska tillämpningar inkluderar:

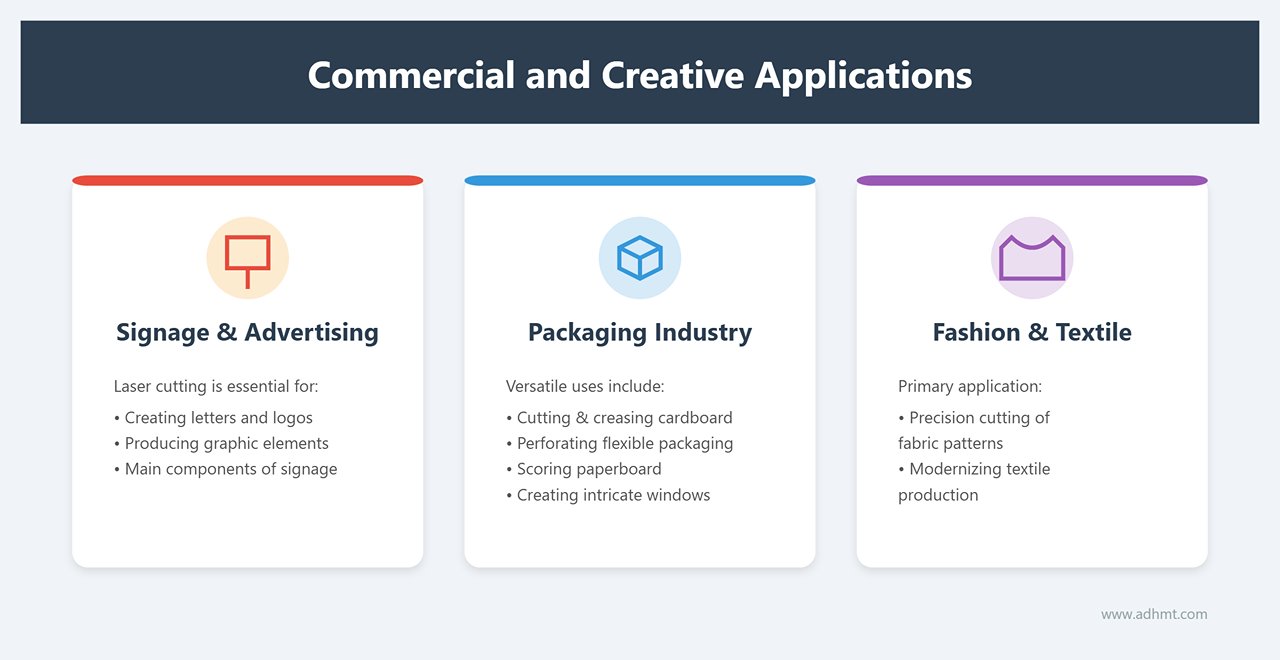

(5) Kommersiella och kreativa tillämpningar

1) Skyltning och reklam: Laserskärning används ofta för att skapa bokstäver, logotyper och grafiska element som utgör huvudkomponenterna i skyltar.

2) Förpackningsindustrin: Används för att skära och prägla kartong eller papp; perforera och ritsa flexibel förpackning; samt skapa intrikata former eller fönster i förpackningsdesigner.

3) Mode- och textilindustrin: Används främst för att skära tygmönster.

För mer information om laserteknik, kontakta oss gärna ADH Maskinverktyg kontakta oss direkt.

Ⅴ. Processduell: En beslutsmatris för laser kontra traditionella teknologier

Inom tillverkningsinköp är det dyraste misstaget ofta inte att välja “fel varumärke”, utan att välja fel processväg. Laserskärning är kraftfullt, men det ger inte en knockout i varje dimension. Detta kapitel skalar bort marknadsföringshypen och bygger en noggrann beslutsmatris baserad på fysiska begränsningar och ekonomiska brytpunkter, vilket hjälper dig att tydligt definiera både “kapacitetsgränserna” och “ersättningsområdet” för laserskärning.

5.1 Laser kontra plasmaskärning: “Saxgapet” mellan tjocklek och precision

Detta är det klassiska dilemmat inom tung industri. Den grundläggande avvägningen är enkel: betalar du för precision, eller kompromissar du för tjocklek?

• Skillnaden i noggrannhet och kantkvalitet:
  • Toleransklass: Fiberlasrar uppnår vanligtvis positionsnoggrannhet på ±0,05 mm, vilket innebär att bult hål skurna med laser vanligtvis inte kräver efterföljande brotschning och kan monteras direkt. Däremot levererar även högupplöst plasma vanligtvis toleranser i intervallet ±0,5 mm – 1 mm och tenderar att producera ovala hål.
  • Vinkelrätthet och slagg: Plasmabågar är i grunden divergerande, så skärkanter har vanligtvis en 2°–5° fasvinkel, och bottenslagg är svår att undvika. Laserskärning, särskilt på material upp till cirka 16 mm tjockt, kan bibehålla en nästan perfekt fyrkantig kant med en yta som är tillräckligt bra för att gå direkt till svetsning.
• Den ekonomiska brytpunkten:
  • Stridsfältet för tunn till medeltjock plåt (< 20 mm): Laser är den tydliga vinnaren. Skärhastigheterna är vanligtvis 3–5 gånger högre än för plasma, och den mycket smala snittbredden (cirka 0,1–0,3 mm) förbättrar materialutnyttjandet avsevärt, vilket är mycket viktigt när plåtmaterial är dyrt.
  • Stridsfältet för tjock plåt (> 30 mm): Här återtar plasma kostnadsfördelen. När tjockleken på kolstål överstiger ungefär 30 mm kan hög­effektslasrar fortfarande skära, men gasförbrukningen och energianvändningen ökar kraftigt, och skärhastigheten ger inte längre någon avgörande fördel. Vid den punkten är plasmans kapitalutgift (CAPEX) bara omkring en femtedel till en tiondel av en jämförbar lasersystems, och dess driftskostnad (OPEX) är också lägre.

💡 Gyllene tumregel vid val: Om dina delar kräver efterföljande precisionssvetsning eller direkt mekanisk montering, välj laser. Om du främst bearbetar stålkonstruktioner på 25 mm och tjockare och hålnoggrannhet inte är avgörande, är plasma fortfarande mästaren.

5.2 Laser vs. CNC-stansning: Geometrisk frihet vs. verktygskostnad

I grunden ställs här “digital flexibilitet” mot “mekaniserad hög genomströmning”.”

Verktygskostnad vs. driftskostnad:

• CNC-turretstansning (NCT): Utmärker sig vid “standardiserad massproduktion.” För perforerade paneler (såsom ventilationshål i serverkabinett) eller enkla yttre profiler kan ett enda slag forma varje detalj och ge extremt hög produktivitet. Dess akilleshäl är dock verktygen—varje ny hålform kräver en ny stans och matris, och verktygsbytestiden (omställningstiden) äter snabbt upp marginalerna vid små serier.
• Laserskärning: Utmärker sig vid “godtyckliga konturer.” Det finns inget begrepp om verktyg: oavsett om det handlar om komplexa konstnärliga typsnitt eller ständigt föränderliga oregelbundna delar, räcker det att ändra CAD-filen för att ändra produkten. Även om tiden att skapa ett enskilt hål kan vara längre än vid stansning, är den totala levererade kostnaden ofta avsevärt lägre i miljöer med hög variation och låg volym.
• Oersättliga formningsmöjligheter: Detta är huvudorsaken till att stanstekniken fortfarande är mycket levande. Lasrar kan bara “skära igenom”, medan stansning kan utföra tredimensionella formningsoperationer såsom lameller, försänkningar, prägling och gängning.
• Den hybrida trendenIdag använder ledande plåtbearbetningsverkstäder i allt större utsträckning laser‑stans kombinationsmaskiner. Standardhål och formade detaljer produceras av stansen, medan komplexa yttre profiler och oregelbundna öppningar hanteras av lasern—vilket kombinerar styrkorna hos båda processerna i en enda uppsättning.

5.3 Laser kontra vattenstråle: värmeeffekter kontra materialmångsidighet

När du arbetar med “värmekänsliga material” eller “ultratjocka plåtar” är vattenstråle ofta det enda realistiska alternativet till laser.

Den fysiska naturen av “kall” kontra “het” skärning:

• Laser är en termisk process. Även om fiberlasrar håller den värmepåverkade zonen (HAZ) mycket liten, kan skäreggen för flygplansaluminiumlegeringar, titanlegeringar eller vissa värmebehandlade stål ändå utveckla mikrosprickor eller härdade lager.
• Vattenstråle är en kall process. Den använder högtrycksvatten blandat med slipmedel för att mekaniskt erodera materialet, vilket i princip inte genererar någon värme och lämnar materialets mikrostruktur oförändrad. För kompositer (såsom kolfiber), gummi, glas, keramik, och ultratjocka metaller (100 mm och mer), är vattenstråle ofta det enda genomförbara alternativet.
• En dramatisk skillnad i hastighet: Vid skärning av tunn metall är lasrar vanligtvis 10–20 gånger snabbare än vattenstrålar. Till exempel, vid skärning av 6 mm kolstål kan en fiberlaser köra med flera meter per minut, medan en vattenstråle rör sig i snigelfart i jämförelse. Därför, om inte materialet inte tål värme eller tjockleken överstiger den praktiska gränsen för laserskärning, vinner laser överväldigande i produktivitet.

5.4 Ett integrerat beslutsverktyg: Processvalets radardiagram

För att översätta den kvalitativa analysen ovan till ett kvantitativt beslut rekommenderar vi att använda följande femdimensionella poängmodell (1–5 poäng, där 5 är bäst) för att utvärdera varje specifikt projekt:

📊 Praktisk tillämpningsguide:

1. Rita ett radardiagram: Baserat på din produkts kärnkrav (till exempel: ingen värmepåverkad zon, obligatoriska jalusistrukturer eller absolut lägsta kostnad), tilldela vikter till dimensionerna ovan.

2. Identifiera avgörande faktorer: Om en viss process bara får 1 i någon dimension, elimineras den processen vanligtvis direkt.

3. Beräkna TCO: För alla genomförbara processer, jämför utrustningens avskrivning, förbrukningsvaror (lasergas/linser vs. vattenstråle-slipmedel/munstycken/högtryckspump vs. stansverktyg) och arbetstimmar för att beräkna den totala kostnaden per del.

Denna matris visar tydligt att laserskärning inte är en universallösning, utan snarare den optimala lösningen inom det specifika området för högprecisionsmetallformning och snabbresponsproduktion.

Ⅵ. Affärs- och teknikval: Från ROI-beräkningar till framgångsrik implementering

För beslutsfattare inom tillverkning är köp av en laserskärmaskin allt annat än en enkel “shopping”-övning; det är en strategisk investering som kommer att forma din konkurrenskraft under de kommande tre till fem åren. Detta kapitel rensar bort försäljningsretorik och ger ett kvantifierbart affärsutvärderingsramverk samt en rigorös urvalsmodell, vilket hjälper dig att fatta försvarbara investeringsbeslut utifrån rationella perspektiv på finansiell avkastning (ROI) och totalkostnad för ägande (TCO).

6.1 Totalkostnad för ägande (TCO): En djupgående analys

Många förstagångsköpare faller i fällan att fokusera enbart på maskinens inköpspris och förbiser “isbergsstrukturen” i en laserskärares livscykelkostnader. I verkligheten står kapitalutgifter (CAPEX) endast för en del av totalen, medan driftskostnader (OPEX) ofta överstiger det ursprungliga utrustningsvärdet inom 3–5 år.

• Synliga kostnader: långt mer än det rena maskinpriset
  En offert för ett industriellt fiberlasersystem måste inkludera hela uppsättningen av stödutrustning. Utöver huvudmaskinen krävs en högkvalitativ kylare (kritisk för laserlivslängden), spänningsstabilisator (för att skydda precisions­elektronik), högkapacitets­system för damm- och rökutsug (nödvändigt för miljö­efterlevnad), och paket med luftkompressor (om du planerar att skära med tryckluft) är alla betydande “dolda” kostnadsposter. Med tanke på den höga nivån av systemintegration som krävs är det klokt att budgetera tillbehör till 15%–20% av maskinens grundpris.
• Dolda driftskostnader: där vinster tyst blöder bort
  • Energi och gaser: Även om fiberlasrar är mycket effektiva i att omvandla elektrisk energi till ljus, förbrukar ett fler­kilowatts­system ändå betydande mängder elektricitet. Än viktigare kan kostnaderna för hjälpgaser vara avsevärda—vid massproduktion av rostfria ståldelar kan förbrukningen av flytande kväve lätt överstiga din elräkning.
  • Förbrukningsvaror och slitdelar: Munstycken, skyddslinser och keramiska ringar är billiga var för sig men byts ofta. Om det dammsäkra utförandet av skärhuvudet är dåligt och fokuseringslinsen blir förorenad kan ett enda byte kosta flera tusen RMB.
  • Hantering av restvärde: Andrahandsvärdet varierar kraftigt beroende på märke. En fiberlasermaskin av första klass behåller vanligtvis 30%–40% av sitt värde efter fem års användning, medan ett system utan namn, ihopsatt av olika delar, kan vara värt knappt mer än skrotmetall.

6.2 ROI (avkastning på investering) beräkningsmodell

För att motivera investeringen inför investeringskommittén eller ekonomiavdelningen behöver du bygga en dynamisk ROI‑modell.

• Kvantifiering av fördelarna
  • Effektivitetsmultiplikator: Jämför den timvisa produktionen hos det nya systemet med din nuvarande process (såsom plasmaskärning eller en äldre CO₂‑laser) för att fastställa produktivitetsökningen.
  • Förbättrad materialanvändning: Detta är den mest underskattade källan till vinst. Tack vare extremt smala snittbredder och avancerad nestningsprogramvara, plåtutnyttjandet förbättras vanligtvis från cirka 80% till över 90%. För företag som förbrukar tiotals miljoner RMB i stål årligen kan denna besparing ensam kompensera en stor del av utrustningens avskrivning.
  • Insourcing istället för outsourcing: Att ta tillbaka utlagda arbeten till den egna verksamheten sparar inte bara underentreprenadavgifter, utan eliminerar även logistikkostnader, kommunikationsöverhead och risken för opålitliga leveranstider.
• Formel och riktmärken

Återbetalningstid (månader) = Total utrustningsinvestering (inklusive tillbehör och infrastruktur) ÷
( Genomsnittlig månatlig outsourcingbesparing＋Genomsnittlig månatlig bruttovinst från ökad kapacitet＋Materialbesparingar− Genomsnittliga månatliga driftskostnader )

Branschens riktmärke: I en sund, medelstor plåtbearbetningsverksamhet är den ideala återbetalningstiden för en högpresterande fiberlaserskärmaskin 12–18 månader. Om din beräkning överstiger 24 månader bör du omvärdera den planerade kapacitetsutnyttjandet eller maskinkonfigurationen du tänker köpa.

6.3 Besluts­träd för val: Köp rätt maskin utan att överskrida budgeten

När du står inför en överväldigande lista av konfigurationsalternativ, följ denna fyrastegs beslutslogik för att undvika både över­specificering och prestandaflaskhalsar.

• Steg 1: Lås fast dina kärnbehov (Definiera kärnan)
  Analysera dina orderdata från det senaste året och identifiera de 80% av återkommande applikationsscenarier.
  • Om 80% av ditt arbete är kolstål under 10 mm, köp inte en 20 kW‑maskin bara för de återstående 20% av tjockplåtsjobb — att lägga ut dessa 20% är vanligtvis mer ekonomiskt.
  • Definiera din maximala plåtstorlek (3015, 4020 eller 6025), eftersom detta direkt avgör maskinens bäddstorlek och ditt interna materialflödesupplägg.
• Steg 2: Effektmatchningsstrategi (1.2x‑regeln)
  Följ “1.2x‑redundansprincipen.” Till exempel, om din huvudsakliga bearbetningstjocklek är 10 mm, välj en effektnivå som kan skära 12 mm med hög kvalitet vid stabil hastighet. Denna inbyggda 20%-effektmarginal förhindrar att lasern körs på sin absoluta gräns under längre perioder, vilket avsevärt förlänger laserlivslängden och säkerställer skärstabilitet.
• Steg 3: Verifiera kärnkomponenterna (Verifiera kärnan)
  • Laserkälla: Välj ett toppmärkesfabrikat och var särskilt uppmärksam på dess förmåga att hantera starkt reflekterande material om du bearbetar aluminium eller koppar.
  • Skärhuvud: Det måste stödja automatisk fokusjustering och kollisionsskydd, med en väl utformad kylstruktur för linserna.
  • Maskinbädd och struktur: Fråga om den svetsade ramen har genomgått högtemperaturspänningsavlastande glödgning. Utan glödgning kommer kvarvarande spänningar att frigöras under långvariga vibrationer, vilket orsakar deformation och permanent förlust av maskinens noggrannhet.
• Steg 4: Utvärdera mjukvaran (Mjukvaran är nyckeln)
  Hårdvaran sätter golvet, mjukvaran sätter taket. Ett högkvalitativt styrsystem bör stödja återupptagning av skärning vid avbrott, optimerade “grodhopp”-snabbrörelser och kraftfulla funktioner för nästning/layout. Granska även leverantörens SLA (Service Level Agreement) för eftermarknadssupport för att säkerställa att kritiska reservdelar kan anlända inom 24 timmar.

6.4 Fallgropguide: Kontraktsvillkor du måste få rätt

Kontraktet är din sista försvarslinje för att skydda dina intressen, så du får inte kompromissa med följande detaljer:

• Effekt- och acceptanskriterier – “Ordlekar”
  Acceptera inte vaga formuleringar som “maximal skärtjocklek.” Kontraktet måste tydligt specificera “kvalitetsskärtjocklek” (utan slagg, vertikal snittyta) och “massproduktionshastighet.” Acceptansklausulen bör ange att maskinen måste kontinuerligt skära specificerade prov (såsom fullskivor med hålmönster) i flera timmar utan larm eller noggrannhetsavvikelse innan den anses ha klarat acceptansen.
• Garantins omfattning och dolda undantag
  Var försiktig med marknadsföringspåståenden som “3 års garanti på hela maskinen.” Bilagan till kontraktet måste lista den exakta garantiperioden för varje nyckelkomponent (laser, skärhuvud, servomotorer, kylare). Vissa leverantörer klassificerar optiska linser och till och med leveransfiberkablar som “förbrukningsvaror” och vägrar täcka dem under garantin – detta måste definieras tydligt.
• Åtaganden för service på plats
  Ange en tydlig tidsfrist för att slutföra installation och driftsättning, tillsammans med detaljerat utbildningsinnehåll (drift, programmering, underhåll). Det är tillrådligt att behålla 10%–20% av den slutliga betalningen tills utrustningen har körts stabilt i en månad och alla utbildningsbedömningar har klarats, för att säkerställa att leverantören levererar hela omfattningen av de utlovade tjänsterna.

Ⅶ. Genomförande och utveckling: En färdplan från nybörjare till expert

Leveransen av maskinen är inte slutet på projektet – det är startpunkten för att omforma din tillverkningskapacitet. Många företag faller i fällan att anta att “när den är köpt, fungerar den”, och försummar systematisk implementeringsplanering och optimering av driften. Resultatet blir att dyr utrustning förvandlas till bara ett vanligt skärverktyg. Detta kapitel ger en steg‑för‑steg‑guide från dag 1 av installationen till fullt automatiserad produktion, som hjälper dig att gå från “kan köra” till verklig “mästare” och utvinna varje uns kommersiellt värde ur laserskärning.

7.1 Genomförande på plats: Standardiserad introduktionsprocess

Hur väl en laserskärmaskin presterar beror 50% på själva utrustningen och 50% på miljön och människorna omkring den.

• Grundlig checklista för platsförberedelse
  • Grund och vibrationskontroll: Hög acceleration (1G–4G) är standard för moderna fiberlasrar, vilket skapar betydande reaktionskrafter. Du måste gjuta betonggrunden strikt enligt tillverkarens ritningar (vanligtvis tjocklek ≥ 200 mm, betongklass C30 eller högre) och hålla planhetstoleransen inom ≤ 10 mm över hela ytan. För precisionsbearbetning, håll dig långt borta från smidespressar eller tunga stansmaskiner för att undvika mikrovibrationer som orsakar vågor på snittytan.
  • Elektrisk kraft och gassystem: Laserkällor är extremt känsliga för spänningsvariationer, så en dedikerad spänningsstabilisator är en viktig försäkring för att skydda precisions­elektronik; reservera cirka 20% effektmarginal. För gassystemet, säkerställ ren gas med stabilt tryck mellan 15–25 bar, med daggpunkten enligt specifikationerna för att förhindra kondens i ledningarna som kan skada optiken.
  • Miljöefterlevnad: Luftflödet (CFM) i dammutsugssystemet måste motsvara skärbordets storlek och materialtyp. För rök som genereras vid skärning av rostfritt stål eller galvaniserad plåt, verifiera att utsläppen uppfyller lokala miljöbestämmelser (till exempel partikelkoncentration < 10 mg/m³).
• Att bygga en kompetenspipeline: kompetensmatris‑metoden
  Förvänta dig inte att en enda operatör ska hantera allt. Ett moget team behöver en trestegs kompetensmatris:
  1. Operatör: Hanterar daglig lastning/lossning, munstycksrengöring och grundläggande parameterjusteringar. Nyckelindikatorer är maskinutnyttjande och efterlevnad av säkerhetsrutiner.
  2. Process-/programmeringsingenjör (programmerare): Detta är den roll som genererar vinst. De måste behärska CAD/CAM‑programvara och ansvarar för banoptimering, nestning/layout och spillhantering. Deras kärn‑KPI är materialutnyttjandegrad.
  3. Underhållsspecialist: Ansvarar för inspektion av den optiska banan, hantering av kylvattnets kvalitet och felprognoser. Inledande utbildning kan tillhandahållas av leverantören, men du måste i slutändan etablera interna SOP:er (Standard Operating Procedures).

• Förstaprovskörningar och skapande av processbibliotek
  Lita aldrig på “känsla” för att justera parametrar för varje jobb. Under driftsättningsveckan bör du köra systematiska testskärningar för dina vanligaste material, tjocklekar och gaskombinationer. Registrera instickstid, skärhastighet, fokusposition, munstycksavstånd och snittytans kvalitet (Ra‑värde, slaggförhållande). Konsolidera dessa data i ditt eget processparameterdatabibliotek (Parameterbibliotek) så att oavsett vem som kör maskinen kan de konsekvent producera samma kvalitet.

7.2 Avancerade operationer: Att pressa ut varje uns av prestanda

När maskinen körs stabilt är nästa steg att förbättra OEE (Overall Equipment Effectiveness) genom förfinad produktionsstyrning.

• Smarta nestningsstrategier
  Nestningsprogramvara är mycket mer än ett verktyg för att “placera” delar – det är ett kraftfullt verktyg för kostnadskontroll:
  • Gemensam linjeskärning: För regelbundet formade delar, låt angränsande delar dela en enda skärlinje. Detta sparar inte bara material, utan minskar också antalet instick och den totala skärvägens längd, vilket ökar effektiviteten med 30 %–50 %.
  • Mikrofogar: Lämna 0,2–0,5 mm flikar mellan delar och skelettet för att förhindra att små bitar tippar upp och skadar skärhuvudet. Detta ökar dock efterföljande gradnings‑ och ytbehandlingsarbete, så du måste balansera skäreffektivitet mot efterbearbetningsinsats.
  • Skrot­hantering: Använd “bryggningstekniker” för att antingen bryta skrotet i mindre sektioner eller bevara det i större block, vilket förbättrar den totala användningen av dyrt plåtmaterial.

• Automationsintegration: Från fristående maskin till produktionslinje
  När bör du införa automation? Den idealiska tidpunkten är när en enskild maskins årliga orderbelastning konsekvent överstiger 80 % och det finns betydande stilleståndstid på natten. Vid den tidpunkten blir ett automatiskt lastnings-/avlastningssystem mycket attraktivt. Nästa steg är att integrera ett intelligent materialtorn och sorteringsrobotar att gå mot en “lights‑out‑fabrik” (24/7 obemannad drift), vilket minskar arbetskraftens andel av totalkostnaden från cirka 60 % till under 20 %.
• Förebyggande underhåll (PM): Säg nej till brandsläckningsreparationer
  Upprätta ett strikt PM-schema:
  • Dagligen: Rengör det skyddande linsen (med luddfri duk och absolut etanol) och kontrollera munstyckets koaxialitet.
  • Veckovis: Kontrollera kylaggregatets vattennivå och kvalitet (endast destillerat vatten) och ta bort skräp från maskinens bälgskydd.
  • Månatligen: Inspektera smörjningen på X/Y/Z-axlarna och testa om laserkällan har onormal effektförlust.
  • Varning: En smutsig skyddslins orsakar fokusförskjutning och kan till slut bränna ut dyra interna komponenter i skärhuvudet. Kärnan i underhåll är att skydda ditt tillgångsvärde.

7.3 Säkerheten först: Icke‑förhandlingsbara gränser

Laserskärsystem är klass 4-laseranordningar. Deras reflekterade strålar kan orsaka omedelbar blindhet eller antända kläder, vilket lämnar noll utrymme för slarv i säkerhetshanteringen.

• Strålskydd. Installera ett helt inneslutet skyddshölje som uppfyller internationella standarder (ANSI Z136.1 eller IEC 60825). Observationsfönster måste använda våglängdsspecifikt skyddsglas (till exempel 1070 nm för fiberlasrar) med det optiska densitetsvärdet (OD) tydligt angivet. Övergå eller koppla aldrig ur dörrens säkerhetsbrytare för att möjliggöra skärning med öppen dörr. All personal som går in i laserbearbetningsområdet (NHZ) måste utan undantag bära certifierade skyddsglasögon.
• Damm- och rökkontroll. Olika material genererar rök och damm med mycket olika riskprofiler. Skärning av kolstål producerar främst fysiska partiklar. Däremot genererar skärning av galvaniserad plåt zinkoxidångor som kan orsaka “metallröksfeber.” Damm från skärning av aluminium–magnesiumlegeringar kan bli explosivt om koncentrationen är för hög. Du måste därför välja explosionssäkra fläktar, våtskrubbrar eller system med aktivt kolfilter beroende på materialet, och regelbundet rengöra ackumulerat damm i kanalerna för att förhindra brand- och explosionsrisker.

7.4 Att omfamna framtiden: En blick framåt mot teknikens utveckling

Som beslutsfattare har du inte råd att bara fokusera på nuet. Att förstå vart tekniken är på väg hjälper dig att få ett strategiskt övertag när du skalar upp i framtiden.

• Intelligenta system: AI‑assisterad vision. En ny generation av skärhuvuden integrerar nu AI-bildmoduler. Med hjälp av maskininlärning kan de automatiskt upptäcka munstyckets skick och utföra automatisk centrering, vilket minskar tiden för skärjustering från minuter till sekunder. De kan också övervaka smältpoolens temperatur i realtid och, när de upptäcker tidiga tecken på överbränning eller ofullständig skärning, sänker systemet automatiskt hastigheten eller justerar effekten, vilket minskar kassationsgraden till praktiskt taget obetydliga nivåer.
• Högkraftsrevolution: 30 kW+ omvälvning. Ultrahögkraftssystem (30–60 kW) omformar bearbetningen av medel- och tjockplåt. För 20–50 mm kolstål överträffar högkraftslasrar inte bara plasma i hastighet, utan – tack vare storspotteknik – levererar också exceptionellt hög kantvinkelrätthet. Som ett resultat genomgår stålkonstruktionssektorn en bred övergång från traditionell flamma/plasmaskärning till laserutrustning med “tiotals kilowatt”.
• Grön tillverkning: luftskärningens uppgång. Med framsteg inom högtryckskompressorteknik blir användningen av högtrycksluft för att ersätta kväve (N₂) eller syre (O₂) som hjälpgas snabbt mainstream. För kolstål och rostfritt stål upp till cirka 10 mm tjocklek kan luftskärning ge en skärkvalitet nära den hos kväve samtidigt som gasinköpskostnaderna minskar dramatiskt. För företag som strävar efter maximal avkastning på investeringen betalar sig en investering i en högpresterande kompressoranläggning dedikerad till laserskärning vanligtvis inom 6–9 månader.

Ⅷ. Slutsats

Laserskärningsteknik har revolutionerat modern tillverkning, med tillämpningar som sträcker sig över ett brett spektrum av industrier. Att förstå hela spektrumet av laserskärningstillämpningar kan ofta hjälpa dig att uppnå betydande teknologiska framsteg.

Denna artikel introducerade skärprinciperna och typerna av laserskärmaskiner, med fokus på deras användningsområden, kompatibla material och användningsfält. Den lyfte också fram fördelarna med laserskärning och gav djupare insikter i teknologin.

Sammanfattningsvis representerar laserskärmaskiner ett betydande steg framåt inom modern industriell bearbetning. De driver inte bara på omvandlingen och uppgraderingen av traditionell tillverkning, utan öppnar också nya möjligheter för innovation. Till exempel kan Dubbelbord Fiberlaserskärmaskin kan i hög grad förbättra bearbetningseffektiviteten samtidigt som den avsevärt minskar produktionskostnaderna, vilket gör den till ett nyckelverktyg för att stärka den industriella konkurrenskraften. Om din fabrik behöver skära både plåt och rör eller hantera frekventa produktbyten, kan en flexibel Fiberlaserskärmaskin för dubbel användning ytterligare utöka din produktionskapacitet och avkastning på investering.

Innan du fattar ett investeringsbeslut kan du först granska tekniska parametrar och konfigurationsförslag i vår nedladdningsbara broschyrer, och sedan kontakta oss för en personlig konsultation, applikationsutvärdering och skräddarsydd lösningsdesign för att säkerställa att det valda lasersystemet verkligen matchar din långsiktiga produktionsstrategi.

Ladda ner infografiken i hög upplösning
