I. Introduktion

Vid plåtbearbetning är bockningsprocessen ett avgörande steg för att säkerställa produktkvalitet och dimensionsnoggrannhet. Bland de viktigaste tekniska parametrarna spelar kantpressens parallellitet en avgörande roll, som direkt påverkar precisionen i bockningsvinklar och konsekvensen hos färdiga delar.

Parallellitet avser inte bara den geometriska inriktningen mellan den övre pressbalken och arbetsbordet, utan också deras förmåga att bibehålla ett jämnt och stabilt avstånd under olika belastningsförhållanden. En grundlig förståelse av parallellitetens kärna, dess påverkande faktorer och dess samspel med nedböjningskompensation är grundläggande för att uppnå precisa, effektiva och stabila bockningsoperationer.

Denna artikel gör en djupdykning i de tekniska koncepten kring kantpress parallellitet—utforskar grundorsakerna till felinriktning, diagnostiska metoder och kalibreringsstrategier för tre vanliga maskintyper—med målet att erbjuda plåtbearbetare ett systematiskt och vetenskapligt förankrat tillvägagångssätt för att förbättra bearbetningskvalitet och total produktivitet.

II. Grundläggande insikt: Varför parallellitet är livlinan för plåtbearbetning

2.1 Exakt definition

Tekniskt sett avser parallelliteten hos en kantpress det tillstånd där rörelseplanet för den övre balken (pressbalken) bibehåller ett jämnt och konstant avstånd från referensplanet på det nedre arbetsbordet över hela den effektiva bockningslängden—oavsett om maskinen är i vila eller under full belastning.

För att göra detta begrepp mer intuitivt, överväg följande analogi:

Tänk på kantpressens övre och nedre verktyg som ett par perfekt inriktade käftar. Ideal parallellitet innebär att vid varje “bett” (bockning) möts de övre och nedre tänderna samtidigt och med jämn kraft, vilket formar arbetsstycket exakt.

När parallelliteten går förlorad faller denna “käke” ur inriktning:

• Idealt parallellt tillstånd: Gapet mellan pressbalken och arbetsbordet är jämnt över hela längden, som perfekt inriktade räls. Detta säkerställer konsekventa bockningsvinklar från ena änden till den andra.
• Icke-parallellt tillstånd: Ena änden av pressbalken vidrör arbetsbordet först medan den andra fortfarande har ett mellanrum. Arbetsstycket “pressas då snett,” vilket ger synliga koniska fel—det vill säga att bockningsvinklarna vid båda ändarna skiljer sig.
• Relation till bombning: Parallellitet säkerställer en rättvis “startlinje,” medan bombning kompenserar för den nedböjning som sker “under loppet” vid belastning. De två måste samverka—ingen kan fungera effektivt utan den andra.

I grunden är parallellitet det absoluta förkravet för bockningsprecision. Det är inte en isolerad parameter utan den centrala indikatorn på kantpressens övergripande hälsa.

2.2 Från tekniskt mått till vinstdrivare: Den tredubbla kostnaden av förlorad parallellitet

Hur kan en till synes obetydlig avvikelse på bara en millimeter utvecklas till en fullskalig vinstförlust? Svaret ligger i tre sammanlänkade kostnadskategorier:

• Kvalitetskostnad: Den direkta drivkraften bakom kassationsnivåer När parallellitetsfelet når 0,1 mm på ett 3-meters arbetsstycke kan den vinklade avvikelsen vid dess ändar överstiga 0,5°. Inom högprecisionsområden som flygindustrin, elektronik eller fordonsproduktion kan den skillnaden innebära att en hel batch kasseras. Dessa synliga defekter—avsmalnande böjar, ojämna vinklar, misslyckade toleranser—är de mest omedelbara och destruktiva konsekvenserna av dålig parallellitet.
• Utrustningskostnad: Den osynliga mördaren av livslängd Ojämn lastfördelning är varje maskins fiende. En obalanserad bockningsprocess koncentrerar belastningen på ena sidan av cylindrar, styrningar, tätningar och verktyg. Denna lokala överbelastning påskyndar slitaget och förkortar livslängden på viktiga komponenter, och i allvarliga fall kan leda till irreversibel plastisk deformation av ramen eller pressbalken—ett katastrofalt och permanent haveri.
• Driftskostnad: Det finansiella svarta hålet som äter upp vinsten Ofta underskattad, detta inkluderar frekvent omarbetning, övertid för att kompensera för förlorad tid, leveransförseningar på grund av kvalitetsproblem, kundklagomål och till och med orderannulleringar. Dessa faktorer utgör en dold men massiv ekonomisk belastning. Än mer kritiskt är att de dränerar teamets moral, urholkar operatörens självförtroende och skadar i slutändan företagets varumärkesrykte.

Kort sagt, att kontrollera parallellitet är direkt kopplat till att kontrollera din vinstmarginal.

2.3 Nyckelbegreppsförklaring: Parallellitet vs. Bomning

I branschdiskussioner förväxlas ofta parallellitet och bomning. Men de hanterar fundamentalt olika utmaningar. Att skilja dem åt korrekt är det första steget mot professionell drift.

III. Spåra källan: Avslöja de fem grundläggande orsakerna bakom parallellitetsavvikelse i kantpressar

3.1 Strukturella bovar: Maskinens fysiska begränsningar

Från den dag en kantpress byggs inleder den en oändlig kamp mot fysikens lagar. Förlust av parallellitet har ofta sitt ursprung i dessa strukturella “medfödda fel” eller ackumulerat slitage över tid.

• Mekaniskt slitage: Kontinuerlig tung belastning med fram- och återgående rörelser nöter gradvis ner viktiga kontaktytor—såsom styrskenor, glidytor, kulled, vevstakar och excentriska lager—på samma sätt som vatten slipar ner sten. Detta slitage är sällan jämnt; ojämn belastning eller otillräcklig smörjning kan göra att ena sidan försämras snabbare. Även en minimal skillnad i slitage på bara 0,02 mm mellan styrskenorna kan resultera i en vinkelförskjutning på ±0,5° på den färdiga arbetsstycket—en långsam, subtil men i slutändan dödlig process.
• Hydraulisk obalans: För vanliga elektrohydrauliska servokantpressar är synkroniseringen mellan de två huvudcylindrarna, Y1 och Y2, själva kärnan i parallelliteten. Fördröjning i servoventilens respons, fastklibbning av ventilspolen på grund av oljekontaminering, interna läckage från åldrade tätningar eller olika rörlängder som orsakar trycköverföringsfördröjning kan störa den perfekta harmonin mellan tvillingcylindrarna. Bland dessa är hydrauloljans temperatur en dold fiende: varje ökning med 10°C kan minska viskositeten med upp till 15 %, vilket direkt påverkar servoventilens respons och tyst introducerar dynamiska avvikelser.
• Ramdeformation: Kantpressens ram fungerar som skelettet som motstår enorma böjkrafter. I en typisk C-ram expanderar den öppna “halsen” oundvikligen under hög belastning, ungefär som att bända upp bokstaven “C”. Denna deformation försämrar parallelliteten mellan sliden och bädden under belastning. Å andra sidan omsluter en O-ram eller sluten ram konstruktionen krafterna i en styv slinga, vilket avsevärt ökar styvheten. Tester visar att vid samma tonnage och längd kan halsöppningsdeformationen i en C-ram vara 3–4 gånger större än i en O-ram. Det är därför högprecisions- och högtonnagekantpressar i stor utsträckning föredrar O-ramkonfigurationer.
• Grundsättning: Kanske den mest förbisedda men förödande faktorn. Även en fabrikskalibrerad kantpress med perfekt precision blir instabil om den installeras på en svag eller ojämnt sättande grund. En höjdskillnad på bara 1 mm mellan de två ändarna kan förstoras till betydande vinkelavvikelser vid slutet av slidens slag på grund av hävstångseffekter. Kontinuerliga vibrationer, tung maskinutrustning i närheten och förändringar i grundvattennivån kan gradvis förskjuta grunden och subtilt undergräva maskinens referens för parallellitet.

3.2 Statisk kontra dynamisk parallellitet—Den verkliga avgörande faktorn för noggrannhet

• Statisk parallellitet: Avser den geometriska inriktningen mellan sliden och bädden i ett vilande eller stillastående tillstånd. Den är lätt att mäta och fungerar som startpunkt för installation och kalibrering—ungefär som att granska en idrottares hållning i ett tyst rum.
• Dynamisk parallellitet: Avser maskinens förmåga att bibehålla parallellitet under verklig bockningsbelastning genom hela formcykeln. Den återspeglar de kombinerade effekterna av ramdeformation, hydraulisk respons och styrsystemets kompensation—likt att bedöma en idrottare som presterar under intensiv fysisk ansträngning.

Varför motsvarar inte statisk perfektion dynamisk precision? Därför att under enorma böjkrafter—ibland hundratals ton—aktiveras och förstärks alla tidigare nämnda faktorer: ramen böjs, hydrauloljan komprimeras och servoventiler reagerar med mikrosekundfördröjningar. En responsfördröjning på bara 0,05 sekunder kan orsaka en skillnad i förskjutning på 0,15 mm längs Y-axeln, vilket omedelbart kastar bockningsvinkeln ur kurs.

Därför är dynamisk parallellitet den ultimata måttstocken för en kantpress verkliga formningskapacitet. Moderna avancerade CNC-kantpressar uppnår detta genom ultranoggranna linjära skalor som övervakar båda ändarna av sliden tusentals gånger per sekund, skickar data tillbaka till CNC-styrningen för slutna justeringar på mikrosekundnivå—vilket närmar sig perfekt parallellitet i realtid.

3.3 Hur parallellitet påverkar andra kritiska bockningsparametrar

Parallellitetsavvikelse är aldrig ett isolerat problem. Som en sten som släpps i en stilla sjö sprider sig dess krusningar genom hela kantpressens noggrannhetssystem och utlöser en serie kedjereaktioner:

• Störning av bakanslagets referens: Bakanslaget förlitar sig på en perfekt parallell underbädd som sin positioneringsbaslinje. När sliden pressar ner med en liten lutning kommer den i kontakt med arbetsstycket i en vinkel, vilket förskjuter den effektiva bocklinjen och introducerar systematiska fel i flänslängden vid bakanslagets positionering.
• Minskad effektivitet i nedböjningskompensation: Nedböjningskompensationssystem—mekaniska eller hydrauliska—är utformade för att motverka den typiska deformationen “högt i mitten, lågt vid kanterna” som uppstår under balanserad belastning. Om parallelliteten redan är felaktig blir belastningen ojämn och ger kompensationssystemet en falsk startpunkt. En lutande slid som verkar på en förkurvad bädd ger kaotiska, oförutsägbara vinkelavvikelser, vilket gör kompensationen avsevärt mindre effektiv eller till och med motverkande.
• Korruption av materialets återfjädringsmodell: Moderna CNC-system förlitar sig på exakta materialdatabaser och algoritmer för att förutsäga återfjädring och beräkna överböjningsvinklar. Dessa beräkningar antar jämn tryckfördelning längs detaljens längd. Avvikelse i parallellitet bryter denna förutsättning, vilket orsakar ojämn återfjädring längs detaljen. I praktiken matar det CNC-styrningen med förvrängda data, vilket ogiltigförklarar dess prediktiva modell och leder till total förlust av vinkelkontroll.

IV. Mätning, diagnos och kalibreringsprocedur för parallellitet

4.1 Förberedelsesteg: Checklista för professionella verktyg och säkerhetsprotokoll

Noggrann diagnos börjar med professionella verktyg och kompromisslös säkerhet. Innan du rör maskinen, se till att din förberedelse är felfri—minsta förbiseende kan snedvrida mätresultaten eller till och med orsaka allvarliga säkerhetsincidenter.

Nödvändig verktygssats

• Precisionsur/indikatorer: Minst två enheter med en upplösning på 0,01 mm eller bättre. De fungerar som “ögon” som fångar avvikelser på mikronnivå; färre mätur tillåter inte synkron jämförelse mellan båda ändarna.
• Magnetfötter med hög hållfasthet: Minst två, som säkerställer att uppställningen förblir helt stabil på arbetsbordet under mätning, vilket eliminerar avdrift i avläsningarna orsakad av vibrationer eller oavsiktlig kontakt.
• Mätblock eller parallellstänger: Ett komplett set eller minst två block med identisk höjd. Dessa är de enda tillförlitliga instrumenten för att etablera absoluta mätreferenser—alla ersättningar, som vanliga stålblock, introducerar oförutsägbara fel.
• Luddfri duk och specialiserat rengöringsmedel: Används för att noggrant rengöra arbetsbordet och undersidan av pressbalken. Kom alltid ihåg: noggrannhet börjar med renlighet—en enda förbises metallspån kan orsaka ett dödligt fel som överstiger 0,02 mm.

Avancerade alternativ

• Laserriktningssystem: Ger ultrahög precision, beröringsfria mätningar och utvärderar snabbt maskinens dynamiska geometriska noggrannhet—idealisk för långslagiga, tungt belastade eller ultraprecisionssystem.
• Elektroniskt vattenpass: Kontrollerar både bordets egen nivå och dess absoluta inriktning i förhållande till marken, vilket effektivt eliminerar systematiska fel från sättningar i fundamentet.
• Säkerhet först: Lockout/Tagout (LOTO)-procedur—En regel utan undantag Innan du utför någon mätning eller underhåll måste du noggrant genomföra Lockout/Tagout-proceduren. Detta går långt bortom att bara trycka på en nödstopp—det är ett livsviktigt system som förhindrar oavsiktlig maskinaktivering eller oväntad energifrisättning.

Meddela: Informera tydligt all berörd personal om att utrustningen kommer att gå in i ett låst underhållsläge.

Avstängning: Följ standardprocedurer för att stänga av utrustningen och styrsystemen.

Isolera: Koppla fysiskt bort alla energikällor såsom huvudströmbrytaren och hydraulpumpar—detta är inte en mjukvarustopp utan en verklig fysisk isolering.

Lås och märk: Lås alla energifrånskiljningspunkter (t.ex. säkringsskåp) och fäst märklappar med teknikerens namn, datum och varningsmeddelande. Nyckeln måste förbli under teknikerens personliga kontroll.

Frigör restenergi: Säkerställ att hydraulsystemen är helt trycklösa och att rörliga delar som presskolven är säkert stödda för att eliminera gravitationell potentiell energi.

Verifiera: Efter att dessa steg är slutförda, försök starta maskinen för att bekräfta att ingen rörelse sker. Endast när denna verifiering misslyckas kan arbetet påbörjas säkert.

3.2 Diagnosprotokoll: Femstegsmetoden för precisionsmätning

Denna metod är erkänd inom hela industrin som den mest effektiva och heltäckande manuella diagnosproceduren. Genom systematisk positionering och dynamisk skanning kan den identifiera både “konicitetsfel” och “avböjnings-/deformationsfel” och ge en komplett bild av maskinens noggrannhet.

Renrumsförberedelse: använd en luddfri trasa och rengöringsmedel för att noggrant torka hela undersidan av presskolven och hela översidan av arbetsbordet. Använd sidobelysning för att inspektera efter synliga metallspån, fett eller damm—framgången för hela diagnosproceduren beror på detta steg.

Punktpositionering: Placera en magnetfot så nära som möjligt vid varje sidopelare på arbetsbordet. Justera armarna så att indikatorproberna pekar helt vertikalt mot undersidan av presskolven. Säkerställ att varje prob har tillräcklig förspänningsrörelse (vanligtvis 1–2 mm) för att bibehålla stabil, kontinuerlig kontakt under hela presskolvens rörelse.

Nollreferenskalibrering: Ställ in maskinen på manuellt läge eller inställningsläge. Placera två precisionsmåttblock av identisk höjd under båda sonderna. Sänk långsamt sliden tills den lätt och jämnt vidrör blocken. Rotera sedan båda urtavlorna så att deras visare exakt står på “0”. Detta eliminerar all initial förskjutning och etablerar en obestridlig mätreferens.

Dynamisk skanning: Ta försiktigt bort måttblocken. För rammen långsamt genom hela dess slaglängd (t.ex. från nedre dödläge till övre dödläge). Registrera och observera förändringarna och den slutliga skillnaden mellan de två indikatoravläsningarna.

• Resultattolkning: Anta att när sliden höjs visar den vänstra indikatorn +0,05 mm medan den högra visar -0,03 mm. Den totala avvikelsen mellan båda ändarna är |+0,05| + |-0,03| = 0,08 mm. Detta värde representerar maskinens konfel, vilket direkt leder till ett defekt arbetsstycke—ena änden med större vinkel, den andra med mindre. För de flesta precisionsbockningsapplikationer bör denna avvikelse inte överstiga 0,02 mm.

Centermätning: Behåll en indikator på samma plats och flytta den andra till exakt mitten av arbetsbordet. Sänk sliden igen till referenshöjden som användes vid nollkalibreringen, och registrera sedan avläsningen på mittenindikatorn.

• Resultattolkning:
  • Om mittenavläsningen är positiv (t.ex. +0,10 mm) medan båda ändarna står kvar på noll, indikerar detta ett allvarligt problem: slidens centrum skjuter nedåt, eller arbetsbordets centrum har sjunkit. Detta beror ofta på långvarig överbelastning eller felaktig användning, vilket leder till permanent deformation av sliden (Ram Upset).
  • Om mittenavläsningen är negativ betyder det att slidens centrum har sjunkit eller att arbetsbordets centrum är konvext. Detta återspeglar vanligtvis den initiala förspänningen i ett mekaniskt system för deflektionskompensation, men kan också vara ett tecken på strukturell utmattning.

Detta steg är avgörande—det skiljer på om problemet har sitt ursprung i dynamisk synkronisering (konfel) eller i maskinens statiska geometri (deformation).

V. Kärnkunskaper: Plan för parallellitetskalibrering för tre huvudtyper av kantpressar

5.1 Hydrauliska kantpressar (vanliga modeller)

Hydrauliska kantpressar dominerar marknaden idag. Deras tekniker för parallellitetskontroll kan grovt delas in i två skolor: den avancerade elektrohydrauliska servosynkroniseringsmetoden och den klassiska torsionsstångssynkroniseringsmetoden.

Elektro-hydrauliskt servosystem

Detta utgör den teknologiska kärnan i moderna CNC-kantpressar. Dess funktion liknar en exakt duett—både elegant och noggrann:

• “Ögonen”: Högprecisionslinjärskalor (installerade på båda sidor av C-ramarna) mäter kontinuerligt de absoluta positionerna för slidens ändar (Y1- och Y2-axlar) med mikrometernivåns upplösning och uppdaterar avläsningarna varje millisekund.
• “Hjärnan”: CNC-styrenheten tar emot positionsdata från skalorna och jämför snabbt dessa med målkoordinaterna.
• “Musklerna”: Baserat på upptäckta avvikelser skickar styrenheten finjusteringssignaler till proportionella servoventiler på vardera sidan, och styr därmed hydraulflödet exakt för att uppnå dynamisk, realtidsbaserad slutet-slingssynkronisering.
• Kalibreringsmetod: Justering av programvaruparametrar via CNC-styrenhet — en elegant, helt digital kalibreringsprocess utan behov av skiftnycklar eller hammare.
  1. Åtkomst till privilegerat läge: Följ utrustningens manual och gå in i “Tillverkare”, “Service” eller “Underhåll”-läge—vanligtvis skyddat av ett lösenord för att förhindra felhantering.
  2. Hitta kalibreringsmeny: Inom parameterinställningarna, hitta menyer som “Y-axelkalibrering”, “Parallelljustering” eller “Synkroniseringsparametrar”.”
  3. Ange kompensationsdata: Systemet visar aktuella kompensationsvärden för Y1 och Y2. Använd avvikelserna som uppmättes i kapitel 3 för att tillämpa korrigeringar—lägg till positiv kompensation på den eftersläpande sidan eller negativ på den ledande sidan. Till exempel, om Y1 mäter 0,05 mm lägre än Y2, ange en liten positiv korrigering för Y1 eller ett negativt värde för Y2, och justera gradvis enligt systemets förstärkning.
  4. Verifiera och upprepa: Efter att ha sparat parametrarna, avsluta inställningsläget, starta om hydraulsystemet och mät om med “Femstegs-precisionsmetoden”. Validering kan kräva två eller tre upprepningar tills avvikelsen vid båda ändarna ligger inom toleransbandet ±0,01 mm.

Absolut renhet hos linjärskalor

Den linjära skalan är systemets “näthinna”. All olja, damm eller mikroskrapa på ytan kan vilseleda avläsningshuvudet och få CNC:n att tillämpa felaktiga kompensationer. Att regelbundet torka skalan längs dess rutnätsriktning med luddfri trasa och industriell alkohol är den mest kostnadseffektiva men ändå högavkastande underhållsåtgärden för att bevara fabriksnoggrannhet.

Torsionsstångens synkroniseringssystem

En klassisk mekanisk synkroniseringsmetod, detta system bygger på en robust torsionsstång som löper över maskinens ovansida. Genom länkar kopplar den fysiskt ihop båda sidor av pressbommen och säkerställer synkroniserad rörelse.

• Kalibreringsmetod: Balansera mekanisk styvhet och hydraulisk flexibilitet
  1. Mekanisk grovjustering: Lossa en cylinders kolvstångs låsmutter eller justera längden på dess länkförbindelse.
  2. Referensinriktning: Placera mätklossar med lika höjd under pressbommen. Kör hydraulsystemet så att pressbommen långsamt sänks och pressar jämnt på klossarna—detta etablerar fysisk parallellitet mellan pressbom och bord.
  3. Mekanisk låsning: Med kolven parallell, dra åt de tidigare lossade muttrarna igen för att säkra den mekaniska inriktningen.
  4. Hydraulisk balansering: Eftersom torsionsstången böjs under belastning är enbart mekanisk justering otillräcklig. Finjustera gas- eller balansventiler i det hydrauliska kretsloppet för att utjämna cylindertrycket under drift, vilket minimerar torsionsinducerad deformation.
• Kärnutmaning: Att justera enbart mekaniken misslyckas vid dynamisk belastning, medan enbart hydrauliska korrigeringar åsidosätts av torsionsstångens styvhet. Att uppnå verklig kalibrering kräver både skicklighet och tålamod—att hitta den känsliga balansen mellan mekanisk begränsning och hydraulisk följsamhet.

5.2 Hel-elektriska kantpressar (högprecisionsmodeller)

Hel-elektriska kantpressar eliminerar hydraulik helt. Dubbla servomotorer driver kolven via precisionskulskruvar eller synkroniserade remsystem. Deras noggrannhet är programvarustyrd.

Kalibreringsmetod: En helt programvarubaserad process

Konceptuellt liknande den elektro-hydrauliska versionen, men fokuserad på att justera synkroniseringsparametrar mellan två oberoende servomotorer som driver Y1- och Y2-axlarna. Dubbla roterande givare övervakar och återkopplar motorpositioner med extremt hög frekvens för sluten styrning.

Elektroniska kamprofiler – kraften: Avancerade system tillåter ingenjörer att redigera individuella kamkurvor för varje servoaxel, vilket möjliggör icke-linjär kompensation vid specifika rörelsepunkter. Detta kraftfulla verktyg korrigerar komplexa fel, såsom ojämnt skruvslitage i vanligt använda slagzoner, med enastående precision.

5.3 Mekaniska kantpressar (traditionella modeller)

Mekaniska kantpressar använder ett svänghjul och en koppling för att driva excentriska länkar (Pitmans) som rör kolven. Deras parallellitetskalibrering är en rent manuell mekanisk färdighet.

• Kalibreringsmetod: Justering med hantverksprecision — vid båda ändarna av kolven tillåter stora kulhuvudskruvar eller excentriska hylsor finjustering av höjden mellan kolven och länkarna.
  • “Stegvis” justeringsteknik: Denna noggranna process kräver tålamod. Gör mikrojusteringar—vrid skruven eller hylsan endast 1/8 varv eller en mutterkant åt gången—och mät sedan om parallelliteten. Överjustering är det vanligaste misstaget bland nybörjare, vilket ofta förvärrar problemet och leder till ändlösa fram-och-tillbaka-justeringar. Precis som att stämma ett musikinstrument kräver det upprepade finjusteringar, mätningar och testbockningar tills perfektion uppnås.

5.4 [Snabbreferenstabell] Jämförelse av kalibreringsmetoder för olika typer av kantpressar

VI. Att utveckla hantverket: Från reaktivt underhåll till proaktiv optimering och intelligent styrning

6.1 Synergistrategier mellan parallellitet och andra parametrar

Parallellitet och nedböjningskompensation: Detta är en klassisk – och avgörande – interaktion. Det enda syftet med ett nedböjningskompensationssystem är att motverka central deformation under en jämn belastning. Om parallelliteten är felaktig blir belastningen ojämn redan från början – ungefär som att bygga en skyskrapa på en lutande grund. Resultatet blir oundvikligen katastrofalt.

Tre-stegs verifierings- och optimeringsprotokoll:

1. Grundkalibrering (kortstyckestest): När perfekt parallellitet har etablerats, använd två identiska korta teststycken placerade nära Y1- och Y2-kolumnerna. Bocka båda och säkerställ att deras vinklar matchar exakt. Detta fungerar som den slutliga bekräftelsen av din parallellitetskalibrering.
2. Centrumverifiering (kortstyckestest): Använd samma korta stycke och utför en bockning exakt i mitten av arbetsbordet. Om den centrala vinkeln är större än vid ändarna är nedböjningskompensationen otillräcklig; om den är mindre är kompensationen överdriven.
3. Fullängdsoptimering (långstyckestest): Använd slutligen ett långt arbetsstycke som täcker minst 80% av bordets längd för testning. Baserat på vinkelkonsekvens längs hela längden, finjustera nedböjningskompensationskurvan tills en enhetlig och exakt vinkel uppnås från ände till ände.

Kom ihåg denna gyllene regel: Perfekt parallellitet måste komma före effektiv kompensation. Att hoppa över det första steget och justera nedböjningskompensationen för tidigt introducerar bara nya och mer komplexa fel.

• Parallellitet och materialets fjädring: För material med hög hållfasthet och seghet—såsom AHSS och rostfritt stål—är förutsägelsen av återfjädring den heliga graalen inom modern CNC-bockning. Alla avancerade vinkelmätningssystem, materialdatabaser och algoritmer för återfjädringskompensation bygger på en absolut förutsättning: bockningskraft och radie är jämnt fördelade längs hela delens längd. En avvikelse i parallellitet bryter helt denna förutsättning och orsakar oregelbundna variationer i återfjädring som inte ens de mest sofistikerade CNC-system kan korrigera. Därför är absolut parallellitet den avgörande porten för varje avancerad återfjädringsalgoritm. Vid arbete med krävande högstyrkematerial är det ofta klokare att återgå till grunderna och kontrollera parallellitet under belastning med en mätklocka istället för att ändlöst justera återfjädringsparametrar.
• Parallellitet och bockningshastighet: Att sträva efter högre bockningshastigheter förbättrar direkt effektiviteten—men utmanar också synkroniseringssystemet. Vid höga nedåtgående hastigheter blir servoventilens responstid och hydrauloljans tröghet kritiska faktorer som omedelbart kan störa Y1/Y2-synkroniseringen. Om de färdiga delarna visar vinkelavvikelser efter hastighetsökningar, tyder det troligen på att systemet har nått sin dynamiska responsgräns. Det klokaste här är en taktisk hastighetsreducering: att något minska nedgångshastigheten—särskilt under den sista ansatsen innan kontakt—ger det slutna styrsystemet de extra millisekunder som behövs för att göra precisa justeringar. Denna kompromiss representerar professionell klokhet: att offra minimal effektivitet för att säkra avgörande precision.

6.2 Intelligent styrning

Den extraordinära noggrannheten och stabiliteten hos moderna högklassiga kantpressar kommer inte från starkare stål, utan från smartare “neurala system”. Detta styrnätverk fungerar som en ofelbar, outtröttlig expert som skyddar parallelliteten varje mikrosekund.

• Sluten styrning: Detta är den teknologiska själen hos elektrohydrauliska servokantpressar. Tre kärnkomponenter bildar en perfekt realtidsåterkopplingsslinga:
  • Ögon (linjära skalor): Monterade på C-ramar fästa vid arbetsbordet fungerar ultraprecisa linjära givare som två oföränderliga linjaler, som rapporterar den faktiska positionen vid båda ändarna av pressbalken tusentals gånger per sekund med mikrometer (µm) upplösning.
  • Hjärna (CNC-styrenhet): Den jämför de aktuella positionssignalerna från båda sidor med programmerade mål. Vid upptäckt av en avvikelse på bara 0,001 mm beräknar den omedelbart en korrigeringskommando.
  • Armar (proportionella servoventiler): När de tar emot styrenhetens kommando på mikrosekundnivå justerar de hydrauloljeflödet till och från Y1- och Y2-cylindrarna med extrem responsförmåga, vilket möjliggör realtidskorrigering av pressbalkens position och inriktning.

Denna “känna–besluta–agera”-slinga fungerar kontinuerligt i hastigheter långt bortom mänsklig reaktionstid och säkerställer att pressbalken, även under massiv tonnage och yttre störningar, förblir perfekt parallell i rörelsen—ständigt korrigerad, aldrig avvikande.

• Temperaturkompensation: Ofta förbises denna funktion, men den visar på en topproducents ingenjörsexcellens. Hydrauloljans viskositet är mycket temperaturkänslig; från kallstart till timmars drift kan oljetemperaturen stiga med 30–40°C, vilket orsakar betydande viskositetsminskning och förändrar servoventilens respons. Premiumsystem inkluderar oljetemperatursensorer som matar realtidsdata till CNC-styrenheten, vilken automatiskt tillämpar en intern kompensationskurva och dynamiskt justerar servoventilens förstärkningsparametrar. Detta gör att maskinen kan självkalibrera över hela spannet av driftförhållanden—oavsett om det är en kall morgon eller under intensiv eftermiddagsproduktion—och säkerställer konsekvent noggrannhet vid alla tillfällen. Sådan intelligens markerar skillnaden mellan en “bra” maskin och en “enastående” maskin.

6.3 Förebyggande underhåll för parallellitet

• Dagligen (före skift): 5-minuters morgoninspektion
  • Visuell kontroll: Gå runt maskinen för att inspektera Y1/Y2-cylindrar, servoventilblock och större hydraulanslutningar för tecken på oljeläckage. Eventuellt läckage indikerar potentiell instabilitet i tryckkontrollen.
  • Styrskenssmörjning: Bekräfta att det automatiska smörjsystemet fungerar och att oljenivåerna är tillräckliga. Säkerställ att styrskensytorna visar en kontinuerlig, jämn oljefilm.
• Veckovis: 15-minuters snabbkontroll
  • Tvåpunktsprovtagning: Använd ett par precisionsmåttblock eller teststänger för att utföra en snabb parallellitetskontroll vid båda ändarna av arbetsbordet. Detta möjliggör tidig upptäckt av betydande avvikelsestrender.
  • Åtdragningsinspektion: Använd en momentnyckel för att bekräfta att alla kritiska fästelement—såsom de som fäster sliden, länkarna och linjärskalhuvudena—är ordentligt åtdragna, vilket förhindrar att de lossnar på grund av vibrationer.
• Kvartalsvis: 60-minuters djupgående diagnos
  • Omfattande mätning: Följ “Femstegsmetoden för precisionsmätning” som beskrivs i kapitel 3 för att utföra en fullständig statisk och dynamisk parallellitetsbedömning.
  • Datainspelning: Registrera alla mätresultat i loggboken för utrustningens noggrannhetshälsa. Denna logg blir en ovärderlig resurs för att spåra prestandaförsämring, förutsäga tidpunkt för översyn och bedöma effekten av driftsrutiner.
• Årligen: Professionell systemutvärdering
  • Expertkonsultation: Bjud in utrustningens ursprungliga tillverkare eller en certifierad serviceleverantör för att utföra en omfattande djupkalibrering och systemutvärdering. Denna process bör inkludera verifiering av servoventilernas dynamiska respons, användning av avancerade instrument såsom laserinterferometrar för att återkalibrera linjärkodarna, samt bedömning av om maskinramen visar några tecken på permanent deformation.
  • Förnyelse av hydraulsystem: Beroende på utrustningens arbetsbelastning (vanligtvis rekommenderat var 2 000–4 000 driftstimmar) eller minst en gång per år, byt helt ut hydrauloljan och alla filterelement. Ren hydraulvätska fungerar som livsnerven i hela synkroniseringssystemet och säkerställer dess stabila och tillförlitliga prestanda.

VII. Felsökning på djupet: Vanliga fallgropar, diagnostik och verkliga fall

7.1 Tre stora kalibreringsfällor—och hur man undviker dem

Fallgrop 1: Operatörerna finjusterar stolt slidsändarna i obelastat läge med en mätklocka och uppnår en avvikelse på mindre än 0,01 mm. Trygga i sin precision startar de produktionen – bara för att upptäcka att delarna fortfarande är skrot.

• Rotorsak: Denna typ av kalibrering är som att finjustera en F1-bil i ett tyst garage utan att någonsin ta hänsyn till de extrema centrifugalkrafter den utsätts för vid tävlingshastighet. Obelastad inriktning bortser helt från vad som händer under verkligt bocktryck – elastisk deformation av ramen, hydrauloljans kompressibilitet och variationer i servons respons under dynamisk belastning. Den felfria justering du uppnådde under statiska förhållanden försvinner i samma ögonblick som full kraft appliceras.
• Förebyggande strategi: Inför dynamisk mätning. Även utan kostsamma verktyg som ett laserinriktningssystem, utför ett simulerat belastningstest. En enkel men effektiv metod: placera två tjocka, korta stålblock (inte precisionsmåttblock) i båda ändarna, sänk ned pressbalken och applicera ungefär 50%–80% av normalt bocktryck. Mät och finjustera under tryck. Detta kommer att avslöja maskinens verkliga “beteende” under belastning – vilket gör din kalibrering meningsfull i verklig produktion.

Fallgrop 2: Många tekniker mäter vanemässigt endast vid båda ändarna av arbetsbordet. När båda ändarna är perfekt parallella antar de att allt är bra – och förbiser ett potentiellt dödligt problem.

• Rotorsak: Denna “tvåpunktslinje”-mätningsmetod bortser helt från möjlig permanent deformation– en “pressbalksförskjutning” eller “centrumhängning” – orsakad av långvarig överbelastning eller felaktig användning. Du kan uppnå perfekt parallellitet från ände till ände medan mitten är böjd eller insjunken, vilket leder till inkonsekventa bockvinklar längs delens längd.
• Förebyggande strategi: Utför alltid flerpunktdiagnostik. Följ strikt “Femstegsprocessen för precisionsmätning” som introduceras i kapitel 3. Efter att ha kontrollerat båda ändarna, lägg till en mätning i mitten . Avläsningen i mitten – när båda ändarna är nollställda – kommer att ge otvetydiga bevis på om maskinens “ryggrad” är frisk.

Fallgrop 3: När parallelliteten upprepade gånger driver utanför tolerans faller många operatörer i fällan att ändlöst justera CNC-kompensationsparametrar. Noggrannheten återkommer tillfälligt – men misslyckas snart igen.

• Rotorsak: Detta är ett klassiskt fall av “symtombehandling” – som att ge hostmedicin till en patient med lunginflammation. Upprepade parameterjusteringar maskerar bara de underliggande hårdvaruproblemen. Den verkliga “infektionen” kan vara intern hydraulisk läckage från slitna tätningar, mekanisk förskjutning på grund av lösa styrklämmor, eller signalförskjutning från ett smutsigt kodarhuvud—inget av detta kan åtgärdas enbart med programvara.
• Förebyggande strategi: Upprätta en logik för eskalering av fel. Om noggrannheten inte kan hålla i mer än ett skift efter kalibrering, sluta med ändlösa parameterjusteringar. Eskalera problemet från “justering” till “undersökning.” Inspektera systematiskt hydraulisk integritet, mekanisk fastsättning och sensorernas renhet/stabilitet. Kom ihåg att programvarukompensation är för finjustering—inte för att bekämpa pågående mekanisk nedbrytning.

7.2 Snabb felsökningsguide (FAQ)

Här är de tre vanligaste scenarierna på plats, tillsammans med tydlig diagnostiklogik som hjälper dig snabbt att identifiera den verkliga orsaken.

Scenario 1: Perfekt parallellitet—men böjningsvinklarna är ändå fel?

• Möjlig orsak 1: Felaktig nedböjningskompensation. Parallellitet säkerställer konsekventa vinklar mellan båda ändarna, medan nedböjningskompensation säkerställer konsekvens mellan mitten och ändarna. Kontrollera om ditt kompensationsvärde är för högt eller för lågt, vilket skapar en “bula i mitten” eller “upphöjda kanter.”
• Möjlig orsak 2: Verktygsslitage. Detta är en subtil bov. Vid långvarig användning slits stans- och matriskanter—särskilt i det ofta använda centrala området—vilket ändrar den faktiska böjningsradien och ger större vinklar.
• Möjlig orsak 3: Materialvariation. Inspektera ditt plåtmaterial för ojämn tjocklek, hårdhetsvariation eller skillnader i valsad kornriktning—var och en av dessa leder direkt till vinkelavvikelser.

Scenario 2: Parallellitet justerad—men noggrannheten driver ändå över tid?

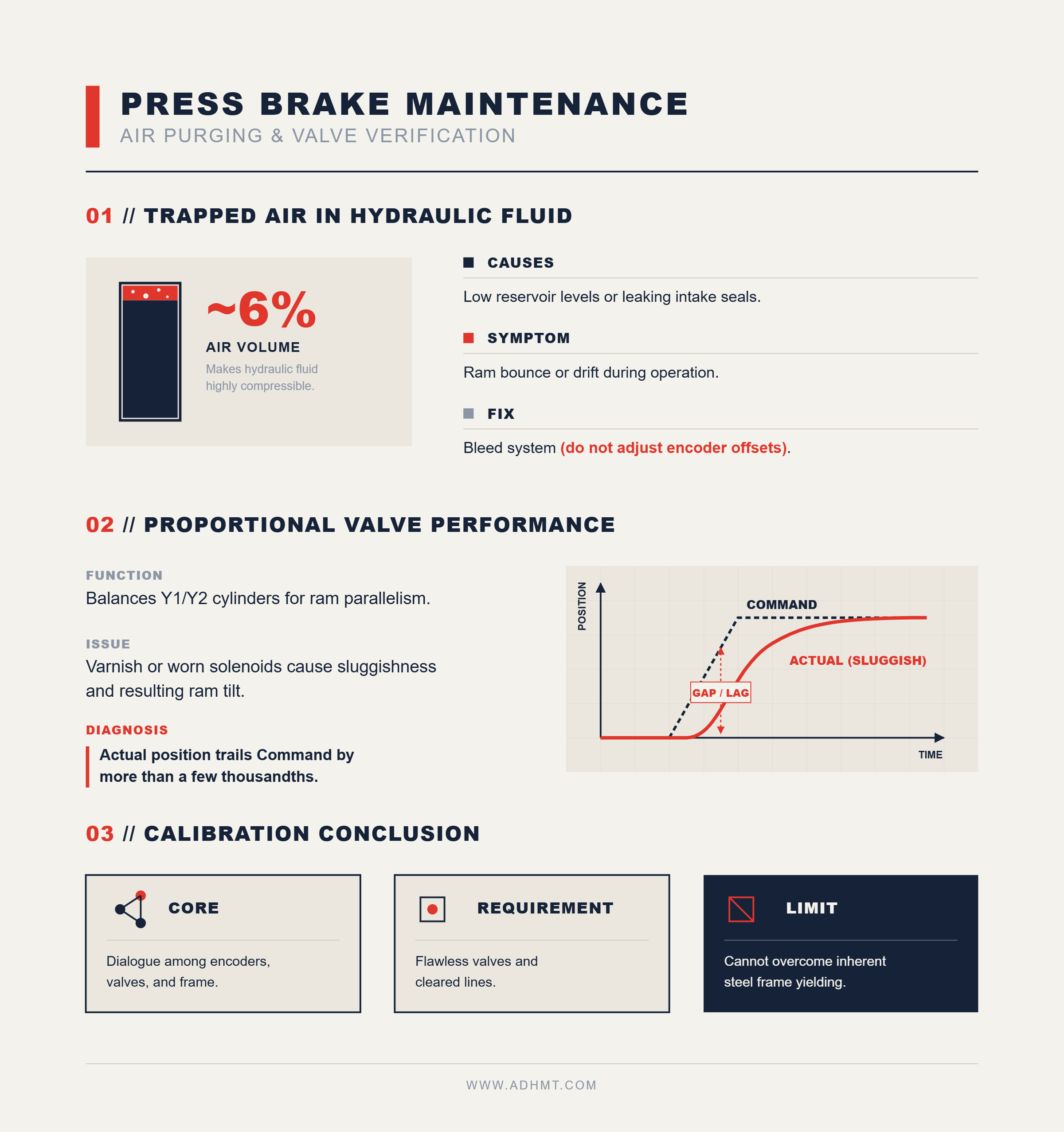

• Möjlig orsak 1: Intern hydraulisk läckage. Den främsta misstänkta. Åldrande kolvtätningar eller packningar i ventilgruppen kan orsaka långsam, nästan osynlig tryckförlust på ena sidan av cylindern. Som ett resultat försvinner den tidigare perfekta inriktningen tyst över natten.
• Möjlig orsak 2: Lösa mekaniska förbindelser. De intensiva stötarna och vibrationerna vid bockning kan lossa bultar på ramstyrplattorna, låsmuttrar i länkage-mekanismen eller till och med skruvar som fäster kodarhuvudena. Varje stöt förskjuter subtilt maskinens precision.
• Möjlig orsak 3: Förorening av sensorsignal. Den linjära kodaren är din CNC:s “ögon.” Om den är täckt med olja eller damm, eller om läshuvudet förskjuts något, börjar den mata falska data till systemet—vilket skapar “spök”-kompensationscykler och kaotiskt beteende.

VIII. Slutsats

Denna artikel ger en omfattande analys av den kritiska roll som parallellitet spelar i kantpress plåtbearbetning. Den utforskar den tekniska definitionen av parallellitet, dess samspel med nedböjningskompensation, och identifierar fem grundläggande orsaker till avvikelse i parallellitet—bland annat mekaniskt slitage, hydraulisk obalans, ramdeformation och sättningar i fundamentet.

Genom att kontrastera statisk och dynamisk parallellitet framhävs vikten av att upprätthålla verklig noggrannhet under verkliga driftsbelastningar. Artikeln presenterar också en detaljerad femstegsmetod för professionell mätning, diagnos och kalibrering av parallellitet, tillsammans med viktiga kalibreringsrutiner och skillnader mellan hydrauliska, elektriska och mekaniska kantpressar.

Du kan utforska specifikationerna för dessa maskintyper i vår Broschyrer. Avancerade avsnitt går in på den samordnade optimeringen av parallellitet med faktorer som nedböjning, materialets fjädring och bockningshastighet, samt moderna intelligenta styrfunktioner som realtidsåterkopplingsslingor och temperaturkompensation.

Slutligen erbjuder den praktisk felsökningsvägledning för vanliga problem och visar, genom verkliga fallstudier, hur vetenskaplig kalibrering direkt kan förbättra både produktionseffektivitet och minska spill.

Parallellitet är livlinan för bockningsnoggrannhet och får aldrig förbises. För att säkerställa långsiktig maskinstabilitet och konsekvent bearbetningskvalitet uppmuntras tillverkare starkt att anta systematiska mät- och underhållsprogram.
