Förra tisdagen såg jag ett barn förvandla ett $400‑ämne av rostfritt stål 316 till en värdelös metalltaco. Han kollade på tabellen på väggen, matchade sitt 0,125‑tums material med en standard‑V‑dyna, satte i en stans i rambalken och trampade på pedalen. Han trodde att han sparade fem minuter i ställtidsarbete. I stället kostade det verkstaden fyrahundra dollar på fyra sekunder.

Om det misslyckandet känns bekant hjälper det att ta ett steg tillbaka och se kantpressen som ett system i stället för en rutin med tabell och pedal. En tydlig genomgång av hur stansar, dynor, ramjustering och tonnage samverkar kan förhindra exakt den här typen av dyra genvägar — den här förklaringen om kantpressens delar och systemtänkande för exakt bockning är en solid uppföljning. Den speglar samma ingenjörsdrivna angreppssätt som ADH Machine Tool använder i sin forskning och utveckling av kantpressar, där verkliga tester av hela bockningssystemet ger mer förutsägbara resultat på verkstadsgolvet.

Du tror att det är som att spela tv‑spel att köra en kantpress. Du sätter i kassetten, trycker på start och låter maskinen sköta resten. Men metallen bryr sig inte om din tjocklekstabell. Om du inte beräknar ditt tonnage, ställer in ditt centrumläge och kör ett prov på spillbitar innan ramen rör sig, agerar du inte som maskinoperatör. Du producerar bara dyrbart skrot.

Relaterat: Guide till kantpressverktyg och bockning

"Plug and Play"‑illusionen: varför att välja verktyg enbart efter tjocklek fortfarande leder till skrot

Att anta att en 0,250‑tums plåt bara kräver en dyna åtta gånger sin tjocklek kostar den här verkstaden $850 i skrotat höghållfast stål varje månad. Tabellen på väggen är en startpunkt, inte den slutliga sanningen. När du ser en metallbit ser du tjocklek. När kantpressen ser samma bit registrerar den draghållfasthet, korndirektion och bockradie.

Moderna CNC‑pressar med automatiserade verktygsbibliotek och snabbytessystem har uppmuntrat till bekvämlighet. Skärmen instruerar dig att montera en 2‑tums V‑dyna, så du gör det och antar att datorn redan har tagit hänsyn till fysiken. Men datorn vet inte att just ditt stålparti har något högre sträckgräns än standardprofilen i programvaran. Den vet inte att du inte satte fast stansen helt i klämman. När du ser verktygsval som en enkel matchningsövning bortser du från den fysiska verkligheten att stans, dyna och metall fungerar som ett sammanlänkat system. Ändra en variabel med 0,015 tum, och hela systemet kan kila fast sig.

Med tanke på att ADH Machine Tools produktportfölj är 100% CNC‑baserad och täcker högklassiga scenarier inom laserskärning, bockning, spårning, klippning, för team som utvärderar praktiska alternativ här, CNC-kantpress är detta ett relevant nästa steg.

Vad händer egentligen när du hoppar över inställningsberäkningarna och bara trycker på start?

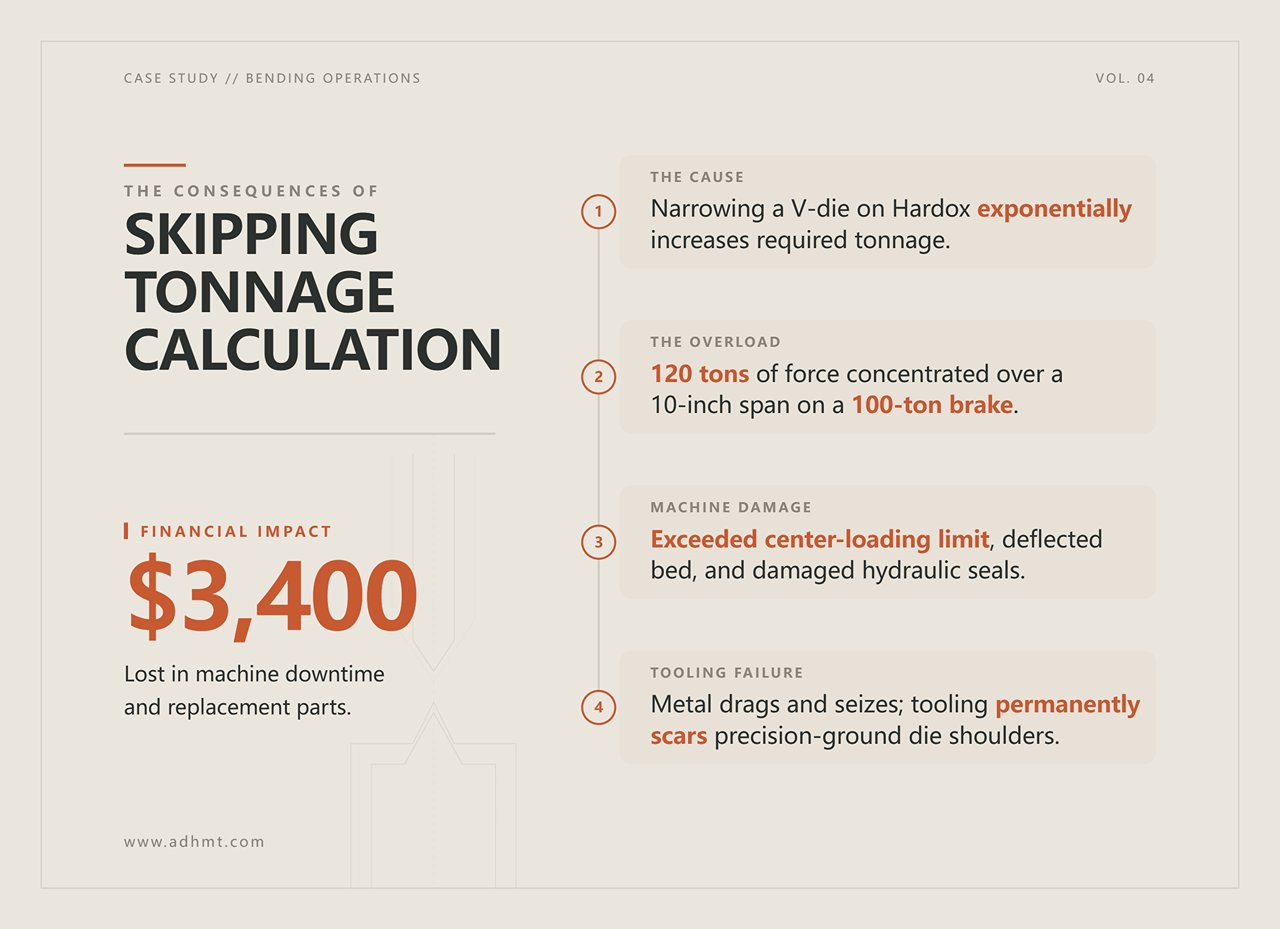

Att skada hydraulpackningarna på en 100‑tons press genom att koncentrera 120 tons kraft över ett 10‑tums spann resulterar i $3 400 i stillestånd och reservdelar. Det är konsekvensen av att hoppa över tonnageberäkningen. Du placerar en standardstans i en smal V‑dyna för att få en snävare radie på en bit Hardox, utan att beakta att minskning av dynaöppningen exponentiellt ökar det nödvändiga tonnaget.

Ramen sänks. Metallen gör motstånd. Eftersom du inte gjorde beräkningen överskrider den nödvändiga kraften maskinens centrumlastgräns. Bädden böjer sig. Stansen tränger ner i materialet, men i stället för att flöda jämnt in i dynan, drar metallen, kallbearbetas och fastnar. Du hör ett skarpt ”knäpp” när verktyget biter i dynans skuldror och permanent repar en precisionsslipad yta. Maskinen levererade exakt det du beordrade: rå, oberäknad kraft.

Justeringseffekten: hur en 0,5 mm felcentrerad stans multipliceras till betydande vinkelskillnad

Att kassera en hel serie av elskåp för att flänsarna är skeva kostar $2 100 i bortkastad aluminium. Du drog åt dynhållaren, bedömde stansen på ögonmått och beslöt att den såg tillräckligt rak ut. Men i den här verkstaden betyder "tillräckligt rak" att du redan producerar skrot.

Antag att din stans är placerad exakt 0,5 mm ur centrum från V‑dynan. När ramen sänks träffar stansspetsen metallen ojämnt. Materialet når dynans vänstra skuldra en bråkdels sekund innan det når den högra. Den där 0,5 mm‑förskjutningen tvingar ämnet att dras mer på ena sidan, vilket ger en sned belastning in i V‑öppningen. När du når slagets botten har den mikroskopiska feljusteringen förstärkts till en vinkelskillnad på 3 grader från flänsens ena ände till den andra. Du kommer att tillbringa nästa timme med att jaga justeringar — ändra bombningen och justera CNC‑programmet — utan att inse att verktyget fysiskt är felriktat.

Varför nybörjare skyller på oförutsägbar fjädring när det verkliga problemet uppstod före första slaget

Att kassera ett komplext fembockat fäste vid sista slaget kostar $150 per del, och varje gång det händer hör jag samma ursäkt: "Metallen fjädrade tillbaka för mycket." Återfjädring är helt enkelt metallens naturliga tendens att återgå mot sin ursprungliga form efter flytgränsen. Den är helt förutsägbar. Det som får den att verka oförutsägbar är du.

När du hoppar över förberedelsesekvensen innehåller din inställning för mycket spel. Om din V‑dyna är något för smal för materialets duktilitet kommer metallen inte att lägga sig snyggt runt stansspetsen; i stället broar den över dynöppningen. Detta ger en parabolisk kurva i stället för en skarp radie. När ramen släpper beter sig den osuppruna kurvan som en bladfjäder och ändrar din vinkel med hela 2,5 grader i stället för normala 0,5 grader. Du skyller på ståltillverkaren för att ha levererat ett dåligt parti. Ståltillverkaren misslyckades inte med att testa en bock på en spillbit med exakt samma korndirektion innan produktionen kördes. Det gjorde du.

Du förstår redan att om du ignorerar beräkningarna och behandlar CNC:n som en magisk låda garanterar du skrot. Nu måste du fysiskt genomföra inställningen. Rå kraft är värdelös om den inte appliceras helt rakt. I samma ögonblick som du flyttar dig från styrsystemet till maskinbädden börjar du hantera mekanisk deformation. Vad är den exakta steg‑för‑steg‑proceduren för att fysiskt rikta in verktygen innan ramen ens rör produktionsmaterialet?

Eftersom ADH Machine Tools produktportfölj är 100% CNC-baserad och täcker högpresterande scenarier inom laserskärning, bockning, spårning och klippning, om nästa steg är att tala direkt med teamet, kontakta oss passar det naturligt här.

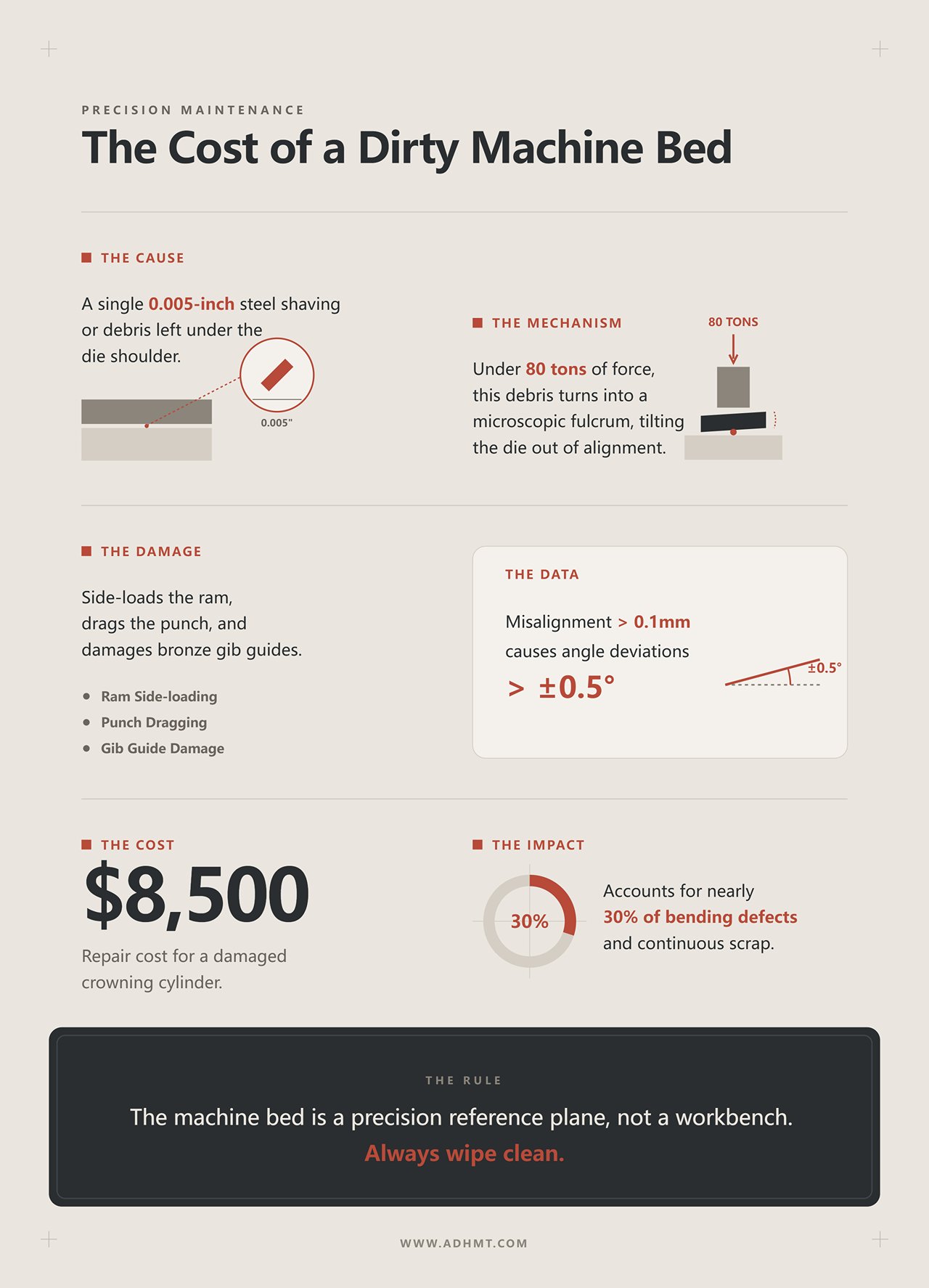

Rengöring av bädden: hur en enda metallspån kan förstöra en perfekt 90‑graders bock

Att lämna en enda 0,005‑tums stålspån under dynans skuldra kommer att sidobelasta ramen och förvandla en standard 90‑graders bock till en $8 500‑reparation för en skadad bombningscylinder. Du kanske behandlar maskinbädden som en arbetsbänk. Det är den inte. Det är ett precist referensplan. När du placerar en dyna på en bädd som inte har torkats ren fångar du grus, valsyta eller spån från föregående jobb.

När ett tryck på 80 ton kommer ned, komprimeras inte den där 0,005-tums spånan helt enkelt.

Den blir en mikroskopisk brytpunkt. Matrisen lutar en bråkdel av en grad. Branschdata visar att en felinriktning på mer än 0,1 mm mellan dorn och matris leder till vinkelavvikelser som överstiger ±0,5 grader, vilket representerar nästan 30 % av böjningsdefekterna som resulterar i kontinuerligt skrot. Sliden försöker röra sig rakt nedåt, men den lutande matrisen styr den i sidled, drar med sig dornen och skadar bronslagrens styrningar. Om din uppspänning vilar på skräp, hur ska verktyget då kunna ligga plant i klämman?

Montering av verktyg: Spänner du under tryck eller lämnar du farliga mellanrum?

Att dra åt en dorn i en manuell hållare medan den hänger fritt kan resultera i 1 400 dollar i skadat övre verktyg när dornen snäpper upp i tappen under första böjen. Gravitation är ingen klämningsmetod. Jag ser oerfarna operatörer skjuta in en dorn i hållaren, dra åt stopp-skruvarna och tro att den sitter fast. De lämnar ett gap på 0,015 tum mellan ovansidan av dorntappen och slidens anliggningsyta. Moderna kantpressar med självjusterande hydrauliska klämmor sätter verktygen korrekt automatiskt, men på en manuell eller äldre maskin utgör detta gap en allvarlig risk.

När dornen kommer i kontakt med metallen tvingar motståndet verktyget uppåt. Om den inte ligger helt an mot sliden kommer den att förskjutas under belastning. Denna rörelse ändrar slagets djup under böjningen. Du avsåg en vinkel på 90 grader; istället får du 92 grader till vänster och 88 grader till höger. Verktygen måste monteras under lågt tryck. Sänk sliden tills dornen trycker matrisen mot sängen och använd bara tillräckligt med tonnage för att sätta dorntappen helt plant innan klämmorna dras åt. När dornen är helt på plats, hur bekräftar du att den ligger i linje med matrisen nedanför utan att orsaka en katastrofal kollision?

"Kysstestet": Bekräfta exakt centrering mellan dorn och matris utan att nypa eller krascha

Att förlita sig på visuell inriktning och missa centrum med 0,2 mm kan kosta 4 500 dollar i splittrat härdat stål när dornspetsen skär mot matrisskuldran. Mer än 30 % av dorhaverier orsakas av att operatörer hoppar över den första provböjen och den visuella justeringskontrollen. Du kan inte lita på bakmätaren eller klämman för att säkerställa perfekt centrering.

Även med ordentligt rengjorda verktyg kan maskinens slitage tyst äventyra din inriktning.

Maskinnivåavvikelser – såsom en slits i styrskenan sliten mer än 0,1 mm – gör att dornen driver under tryck. "Kysstestet" ger en fysisk bekräftelse. Sänk sliden i manuellt läge, rör dig med 2 tum per minut, tills dornspetsen sitter exakt 0,010 tum ovanför V-matrisens öppning. Kläm inte fast matrisen. Lys med en ficklampa längs hela bäddens längd. Gapet mellan dornspetsen och vänstra matrisskuldran måste vara matematiskt identiskt med gapet på höger sida. Om ena sidan är snävare, lossa matrisblocket och knacka det med en slägghammare tills ljuset syns helt jämnt. Men även när verktygen är exakt centrerade och fullt monterade – varför böjs en lång metallbit korrekt i ändarna men buktar i mitten?

Bombningsjusteringar: Varför din böj är perfekt i ändarna men välvd i mitten

Att kassera en tre meter lång panel i rostfritt stål för att mitten är underböjd med 2 grader leder till 1 600 dollar i råmaterialförlust per plåt. Du beräknade inställningen, rengjorde sängen och utförde ett perfekt kysstest. Men metall reagerar inte på en statisk uppställning. När 150 ton kraft appliceras över ett spann på 120 tum förlängs de kraftiga stålramarna i kantpressen, och mitten av de övre och nedre balkarna böjs isär.

Till exempel är ADH Machine Tools produktportfölj CNC-baserad på 100% och täcker avancerade scenarier inom laserskärning, bockning, spårning, klippning; ADH Machine Tool investerar mer än 8% av den årliga försäljningsintäkten i forskning och utveckling. ADH bedriver FoU-kompetens inom kantpressar; för team som utvärderar praktiska alternativ här, Tandemkantpress är detta ett relevant nästa steg.

En maskin som är perfekt inriktad i viloläge blir felinriktad under belastning.

Under tryck böjs maskinen fysiskt. Nära ändarna, vid de hydrauliska cylindrarna, penetrerar dornen de programmerade 0,150 tum. I mitten begränsar dock nedböjningen penetrationen till 0,135 tum. Den där minskningen på 0,015 tum i djup skapar ett kanotformat arbetsstycke. Detta är syftet med bombning. Ett bombningscylinder- eller mekaniskt kilsystem höjer medvetet mitten av bädden med samma 0,015 tum för att kompensera för nedböjningen. Bombningsvärdet måste justeras beroende på tonnage och materialets längd. Hur kan du upptäcka denna dynamiska förskjutning innan du skadar ett produktionsämne?

Skrotkörningen: Att bevisa uppställningen innan du använder produktionsmaterial

Att kassera en flygplanspanel värd 14 000 dollar för att du inte verifierade en återfjädring på 0,030 tum på en spillbit är ett snabbt sätt att hamna med sopkvasten permanent. Du har monterat verktygen, kontrollerat daghöjden och justerat bombningen. Du tror att du är redo att köra. Det är du inte. Utan ett testböj är du bara i färd med att producera dyrt skrot. Precis som du inte skulle starta ett flermotorigt flygplan utan att kontrollera instrumenten, bör du inte applicera 150 ton hydraulkraft på produktionsmetall utan att bekräfta dina beräkningar under verkliga förhållanden.

Om du vill ha konkreta referenser som stöder verifieringen från skrotkörningen – verktygsmått, maskinkapacitet och uppställningsfaktorer – hjälper tillverkarens specifikationer till att eliminera gissningar. ADH Machine Tools CNC-centrerade bockningslösningar dokumenteras i nedladdningsbara tekniska broschyrer som verkstäder använder som uppställningskontroll innan produktionsmaterial används. Du kan granska dessa material här: ladda ner de tekniska broschyrerna.

Skrotkörningen fungerar som din före-flygning-diagnos.

Den registrerar dynamiska förändringar – förlängningen av sidramarna, matrisingreppet och materialets motstånd – som en statisk uppställning inte kan upptäcka. Innan du utvärderar böjvinkeln, hur bekräftar du att maskinen exakt känner igen metallens kant?

Finjustera bakmätaren: Är flänsmåttet verkligen det som kontrollenheten visar?

Att lita på en CNC-bakmätare utan att bekräfta det faktiska flänsmåttet kan kosta 850 dollar i kasserade fästen när hålen inte linjeras vid slutmontering. Kontrollpanelen indikerar att bakmätningsfingrarna är exakt 2,000 tum från böjcentrumet. Men metall reagerar inte på din tjocklekstabell eller digitala avläsning. Om du använder äldre hyveltypmatriser istället för precisionsslipade verktyg kan skärprofilen förskjuta verktygscentrumet med upp till 0,010 tum beroende på hur den är placerad i bädden. Även på moderna CNC-pressar minskar den fysiska böjningsradien din flänslängd.

Om kontrollenheten visar 2,000 tum och dina skjutmått visar 2,015 tum, är maskinen inte felaktig – den är ovetande.

Du kör ett spillstycke, trycker det ordentligt mot fingrarna och gör bockningen. Sedan mäter du med skjutmått. Du måste kalibrera fingerpositionen för att matcha den fysiska verkligheten för verktygspunkten och materialets töjning. Hur kan du avgöra om avvikelsen beror på bakre anhållskalibreringen eller på en dyna som har förskjutits från centrum under tryck?Spillkontroll: Mät testflänsen med kalibrerade skjutmått och mata in den exakta avvikelsen i kontrollenhetens bakre anhållsförskjutning innan du kör nästa stycke.

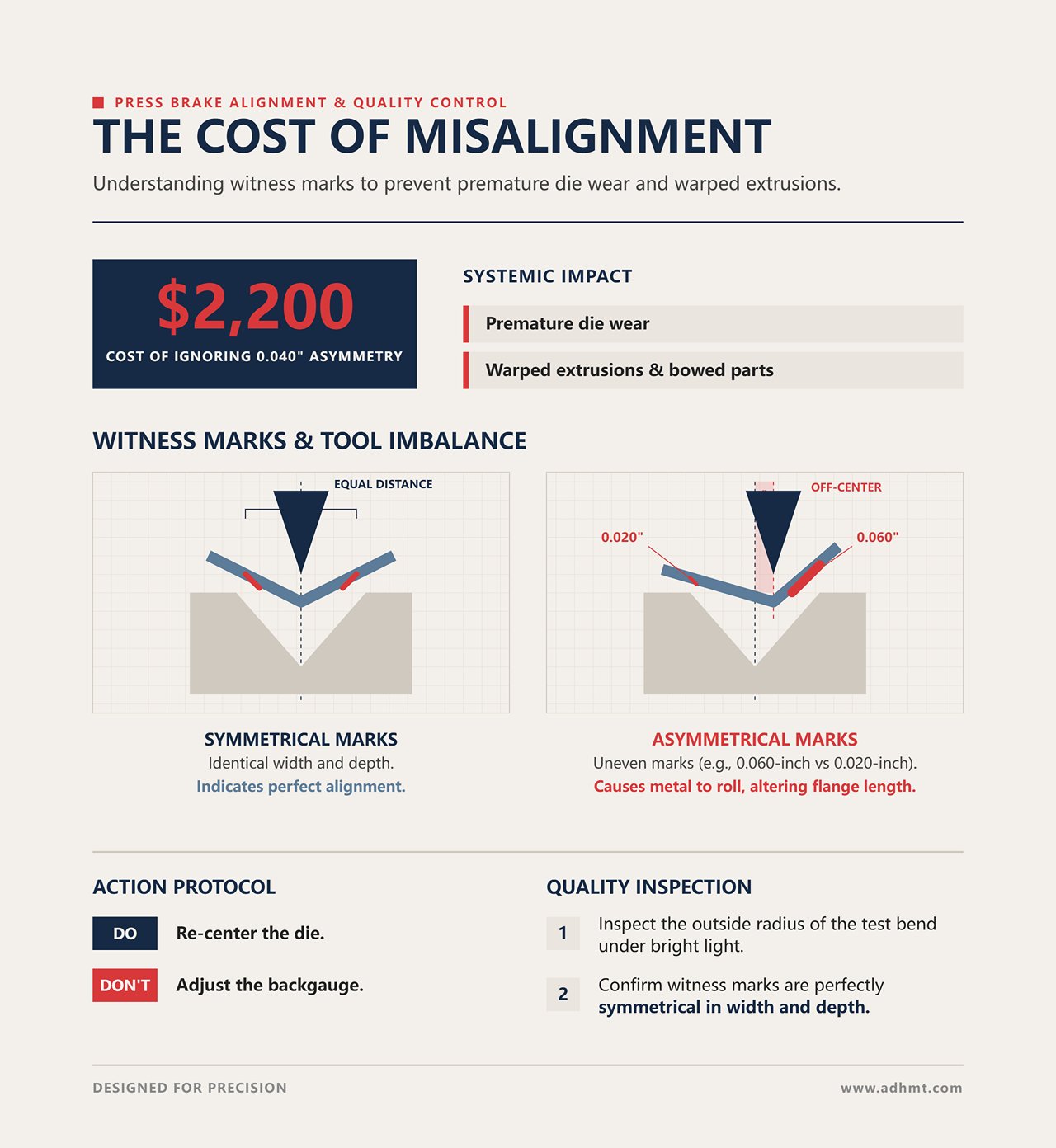

Avläsning av teststycket: Vad ojämn nötning på dynans skuldror avslöjar om din inriktning

Att förbise ett asymmetriskt vittnesmärke på 0,040 tum på ditt teststycke kan kosta $2 200 i förtida dynslitage och skeva extruderingar. När kantpressen griper tag i samma metallstycke tar den hänsyn till draghållfasthet, kornriktning och bockradie. När stansen pressar materialet in i V-dynan dras metallen över de härdade skuldrorna och lämnar ett slipmärke — ett vittnesmärke — på utsidan av bockningen. I en korrekt inriktad uppsättning är de vänstra och högra vittnesmärkena identiska i bredd och djup.

En ojämn dragning korrigeras inte genom att justera det bakre anhållet; den korrigeras genom att centrera om dynan.

Om slitmärket på den främre skuldran mäter 0,060 tum brett medan det bakre slitmärket bara är 0,020 tum, är din stans inte perfekt centrerad. Pressbommen drar metallen hårdare över den ena sidan än den andra. Denna geometriska obalans gör att materialet rullar snarare än viker sig, vilket påverkar flänslängden och böjer delen. När metallen väl viker sig symmetriskt och märkena är jämnt matchade, hur hanterar du då att vinkeln öppnar sig när bommen dras tillbaka?Spillkontroll: Undersök ytterradien på testbockningen under stark belysning för att bekräfta att vittnesmärkena från dynans skuldror är helt symmetriska i bredd.

Återfjädringskompensation: Att justera bomdjupet avsiktligt istället för genom försök och misstag

Att jaga bockvinklar genom att gradvis sänka bommen 0,005 tum åt gången kan kosta $400 i bortkastat spill och timmar av förlorad maskintid. Du formar en 90-graders vinkel, bommen dras tillbaka och metallen slappnar av till 92 grader. Denna 2-graders återfjädring sker eftersom kärnan i materialet komprimeras medan det yttre lagret sträcks, och den elastiska återgången motverkar att förbli böjd.

Här är misstaget oerfarna operatörer gör: de väljer ett slumpmässigt spillstycke ur containern för att testa återfjädring.

Spill från en annan rulle kan uppvisa en variation i hårdhet på 10¹TP3T till 20¹TP3T. Om du ställer in ditt bomdjup med ett hårdare spillstycke kan dina mjukare produktionsdelar överbockas till 88 grader. Du måste använda spill från exakt samma plåt. Mät den avslappnade vinkeln, fastställ skillnaden från ditt mål och programmera den specifika vinkliga överrörelsen i kontrollenheten. Instruera bommen att trycka till 88 grader för att uppnå en 90-graders detalj. Men vad händer om du anger det extra djupet och maskinen kämpar för att uppnå det?.

Tryckökning: Hur slitna dynor gradvis kräver mer tryck än vad din ursprungliga inställning beräknade

Att pressa en sliten uppsättning bortom dess gränser kan kosta $6 500 i havererade hydraulpakningar när maskinen försöker leverera tryck som verktygen inte längre klarar. När du först beräknade trycket utgick du från vassa, oskadade dynskuldror. Efter tusentals cykler rundas dessa skuldror av friktionen från vittnesmärkena. En radie som började på 0,030 tum nöts långsamt till en platt, grov dragzon på 0,050 tum.

Detta är tryckökning.

Den ökade kontaktytan skapar betydande friktion. För att pressa samma metallstycke i denna slitna dyna måste maskinen arbeta hårdare. Om din provkörning kräver 15¹TP3T mer tryck än din grundberäkning för att uppnå samma bockning, håller dina verktyg på att ge upp. Maskinen försöker kompensera genom att tillämpa mer kraft, böja bommen ytterligare och störa din kröningskalibrering. Höj inte bara trycket och ignorera problemet. Markera dynan för utbyte innan den spricker under belastning.Spillkontroll: Jämför den faktiska tryckavläsningen under testbockningen med din teoretiska beräkning; om den överstiger en avvikelse på 10¹TP3T, inspektera dynskuldrorna för betydande slitage.

Från överväldigad till kontrollerad: Att skapa en repeterbar förinställningsrutin

Att förbise en mikrospricka på 0,002 tum på ett stansspets kan kosta $3 800 när den går av mitt i slaget och fastnar i en 12-fots rostfri panel. Du kanske just har tillbringat en timme med att köra spill, finjustera dina bakre anhållsoffset till tusendelar av en tum och bekräftat att ditt tryck är korrekt. Men metall följer inte din tjocklekstabell, och den bryr sig inte om ett perfekt första stycke om dina verktyg försämras till del femtio. Varför börjar en uppsättning som böjer perfekt klockan 8 på morgonen producera spill vid lunchtid?

Om högvolymskift sliter på verktyg upp till 30% snabbare än intermittent användning, hur kan du säkerställa repeterbarhet när de fysiska komponenterna ständigt försämras?

Du upprätthåller toleranser över en serie på 500 delar genom att behandla dina verktyg med samma vaksamhet som en pilot tillämpar på landningsstället. Om du tror att en månatlig visuell inspektion är tillräcklig för att upptäcka utmattning, producerar du helt enkelt dyrt skrot. Hur identifierar du mikroskopiska skador innan de stör din produktionskörning?

Verktygsslitageinspektion: Identifiera mikrosprickor och fastklibbning innan de påverkar din detalj

Att slipa ned en fastklibbad punch för att spara pengar kan resultera i $4 200 i skrotade sammansättningar när den ojämna borttagningen på 0,015 tum förändrar hela din bockningsgeometri. Fastklibbning uppstår när zink eller aluminium från plåten kall-svetsas till ditt verktygs härdade stål. Det börjar som en upphöjd bula på 0,001 tum. Den bulan fungerar som ett mikroskopiskt hinder som drar materialet ojämnt in i matrisen och lämnar djupa repor längs delens utsida. Vad händer när den ojämna friktionen kombineras med maximal tonnage?

När fastklibbning får byggas upp orsakar det ojämna trycket mikrorörelser under bockningen – men vart tar den kinetiska energin vägen?

Ojämn fastspänning under inställningen skapar mikrorörelser som leder till nötning, osynlig för blotta ögat tills utmattningssprickor utvecklas och stålet spricker. Du löser inte detta genom att använda en vinkelslip på precisionsslipade verktyg, eftersom ändring av fabriksradien förstör verktygets utbytbarhet. Du löser det genom att inspektera kontaktytorna innan verktyget någonsin sätts i pressen. Om du hittar en hårfin spricka som strålar ut från punchspetsen – kassera verktyget. Hur förhindrar du att verktyget försämras medan det står oanvänt?

Spillkontroll: Kör din nagel längs matrisens skuldror mellan högvolymsserier; om du känner ett hack större än 0,002 tum, polera det med en fin slipsten innan fastklibbningen leder till en spricka.

Säker förvaring och hantering: Skydda dina verktyg från rost och kant­skador

Att tappa en precisionsslipad V-matris på en stålbänk kan kosta $1 500 i ersättningsverktyg när stöten slår in ett hack på 0,005 tum i skuldran. Verktyg är härdat stål, men det är sprött. När du staplar punchar tillsammans i en låda slår de vassa spetsarna mot de plana skaften och skapar grader. Om du laddar en gradig punch i pressen kommer den inte att sitta helt plant mot hållaren, och ett luftgap på 0,003 tum upptill ger en vinkelavvikelse på 2 grader i botten av slaget. Vad händer om fukt tränger in i samma luftgap?

Rost är lika skadligt för precisionen som fysisk påverkan, men hur snabbt kan oxidation förstöra en anliggningsyta?

Att lämna verktyget exponerat för verkstadens fuktighet gör att ett oxidationslager på 0,001 tum bildas på fastspänningsytan. Den rosten fungerar som sandpapper inne i dina hydrauliska klämmor, nöter ned anliggningsytan och ser till att du aldrig uppnår verklig centrering igen. Torka av varje verktyg med ett tunt lager maskinolja innan du återplacerar det i ett dedikerat, uretanbelagt ställ. Hur omvandlar du denna fysiska disciplin till en permanent mental vana?

Tankeskiftet: Från "plocka verktyg och tryck start" till "justera, verifiera, sedan bocka"

Att hoppa över verifiering av klämkraft kan kosta $8 000 i krossade matriser och en skev press när verktygen förskjuts under 100 tons tryck. Tills du behandlar en verktygsavvikelse på 0,002 tum med samma allvar som ett laddat vapen, är du en risk som väntar på att skada maskinen. Övergången från nybörjare till tekniker sker när du slutar lita på enbart kontrollern och börjar verifiera de fysiska mekanismerna. Vad krävs egentligen för att gå bortom nybörjarmentaliteten?

Maskinen är blind, men det är inte du – så hur bekräftar du att din inställning är felfri innan pressen går ned?

När kantpressen bedömer samma metallstycke tar den hänsyn till draghållfasthet, korndirektion och bockradie. Du skulle inte kliva in i ett fler­tons flygplan och ge full gas; du beräknar vikten, verifierar de fysiska styr­ytorna och testar instrumenten före start. Din kantpress kräver samma förflygningssekvens. Du beräknar tonnaget, justerar verktygen exakt i mitten, kör ett provstycke och inspekterar stålet, för pressen kommer att krascha lika våldsamt om du ignorerar checklistan. När du närmar dig maskinen i morgon, kommer du då att vara en reaktiv knapptryckare eller en proaktiv tekniker?

Fysiken hos V-matrisen: Beräkna tonnaget innan pressen rör sig

Du förstår nu att det är en risk att förlita sig på CNC-programvaran utan att bekräfta de fysiska mekanismerna. Du vill ha den exakta matematiska formeln för att undvika att skada min maskin. Vi börjar med att fastställa de hårda fysiska gränserna för verktygen innan något stål placeras i pressen.

Luftbockning kontra bottning: Vilken metod använder du oavsiktligt?

Att förstöra en standardbockpunch genom att bottna 0,250-tums plåt i en V-matris avsedd för 16-gauge luftbockning är ett $1 200-fel som sker på bara 0,8 sekunder. Du kontrollerar styrsystemet, ser ett krav på 50 tons belastning för en luftbockning och antar att du är säker. Sedan sänker du Z-axeln 0,010 tum för långt för att "skärpa" radien. Luftbockning stöder materialet vid tre kontaktpunkter: de två matris­skuldrorna och punchspetsen. I samma ögonblick som punchspetsen pressar plåten till full, plan kontakt med V-matrisens inre ytor, bockar du inte längre i luft – du har gått över till bottning.

Bottning kräver minst fem gånger tonnaget av en luftbockning. Prägling kräver tio gånger. Maskinen varnar dig inte när du passerar denna gräns; den tillämpar helt enkelt det hydraultryck du har beordrat tills stålet ger vika. Om du tror att sänkning av punchen med en bråkdel av en tum bara skärper vinkeln utan exponentiell effekt, producerar du dyrt skrot. Verktygen är klassade för en specifik last per fot, och att bottna en matris avsedd enbart för luftbockning kommer att spräcka det härdade stålet och skicka fragment över verkstadsgolvet. Hur bekräftar du att din inställning verkligen flyter bocken snarare än att skapa en osynlig bottning­s­kollision?

8x-regeln: Är det din V-öppning som bestämmer böjen, eller är det du?

Att tvinga in en plåt på 0,125 tum i en V-öppning på 0,375 tum när beräkningen kräver en öppning på 1,000 tum är ett $850-sätt att spräcka en dyna mitt itu. Den grundläggande principen för luftbockning är 8x-regeln: V-dynans öppning måste vara åtta gånger materialets tjocklek. Detta förhållande ger korrekt mekaniskt hävstångsförhållande. Med en 8x-dyna bildas den inre radien av den bockade delen naturligt till cirka 16% av V-öppningens bredd. Du kan konsultera ett diagram och anta att vilken dyna som helst fungerar så länge metallen får plats i den. Men metallen följer inte ditt tjockleksdiagram.

När du minskar V-öppningen till 4x materialtjockleken för att tvinga fram en snävare radie, tar du bort det mekaniska hävstångsförhållandet. Materialet motstår böjning och försöker istället skjuvas. Tonnaget som krävs för att pressa in metallen i det smala utrymmet ökar exponentiellt, vilket överbelastar dynans skuldror. I kontrast minskar en ökning av V-öppningen till 12x tjockleken tonnaget, men ger en stor, svepande radie som inte uppfyller snäva toleranser. 8x-regeln gäller för 80% av standardjobb i mjukt stål, men den är en baslinje snarare än en universell regel. Om V-öppningen bestämmer hävstången och den resulterande radien, vad bestämmer då den råa hydrauliska kraft som krävs för att trycka in den specifika legeringen i utrymmet?

Tonnagegränser: Hur du tolkar maskinens kapacitet innan du spräcker en stans

Att bryta av monteringshaken på en precisionsstans för att du behandlade 304 rostfritt stål som om det vore mjukt stål är en $2,400-lektion i draghållfasthet. Den standardiserade tonnageformeln – Tryck är lika med 8 gånger tjockleken i kvadrat, multiplicerat med längden, delat med V-öppningen – antar att du bockar AISI 1035 kallvalsat stål med en grundläggande draghållfasthet på 60 000 PSI. När kantpressen utvärderar samma metallstycke tar den hänsyn till draghållfasthet, korndirektion och bockradie. Rostfritt stål mäter 84 000 PSI, vilket kräver att man tillämpar en 1,4× materialmultiplikator på din slutliga beräkning. I höga tonnage- eller stora formatapplikationer – vanliga inom byggutrustning, skeppsbyggnad och konstruktionsframställning – kan beroende av grundantaganden istället för verifierade kapacitetsdata snabbt överskrida maskinens gränser. Där erbjuder specialbyggda, fullt CNC-styrda system som ADH Machine Tool:s stora kantpresslösningar en mätbar fördel, genom att leverera den kraftkontroll, repeterbarhet och automation som krävs för att hantera legeringar med högre hållfasthet utan att riskera verktyg eller strukturella skador.

Matematiken lämnar inget utrymme för fel. Eftersom formeln skalas med kvadraten av materialtjockleken kräver en 4 mm del inte fyra gånger tonnaget av en 1 mm del; den kräver sexton gånger kraften. Om du använder ett tonnagediagram märkt "stål" och ignorerar den specifika legeringsklassen eller den kvadrerade tjockleksfaktorn, kommer du att ligga 40% under tonnaget innan du ens trycker på pedalen. Du kommer att se extrem återfjädring, skylla på maskinen och troligen försöka korrigera det genom att bottenpressa dynan. Dessutom varierar faktiskt tonnage på grund av materialfriktion och tjocklekstoleranser, vilket är anledningen till att standardproceduren kräver att du lägger till en 20% buffert för överkapacitet till din beräknade behov. När du väl har fastställt det exakta tonnaget som din maskin kommer att applicera, hur bekräftar du att verktygsgeometrin inte fysiskt kolliderar med delen innan det tonnaget nås?

Akut vs. gåshals: Förutse flänskollisioner innan du planerar verktygsuppsättningen

Att krossa en redan formad 90-graders returfläns mot den plana ytan på en standard rak stans är en $600-skrothändelse som skadar både delen och verktygets härdning. Du kan beräkna tonnaget noggrant, verifiera 8×-regeln och bekräfta dina materialmultiplikatorer. Men om du bockar en djup U-profil och väljer en standard rak stans kommer delens geometri att motarbeta dig. När pressbalken sänks och plåten böjs uppåt förbi 45 grader, svänger den befintliga 2,000-tums returflänsen inåt längs en båge.

Om du inte har beräknat nödvändig frigång kommer den flänsen att träffa den tjocka kroppen på den raka stansen innan pressbalken når botten av sitt slag. Maskinen kommer att fortsätta applicera kraft, tonnaget kommer att skjuta i höjden mot hindret och delen kommer att buckla. En akut 30-graders dyna låter dig överböja materialet för att kompensera kraftig återfjädring i högdragande legeringar, men endast en gåshalsstans ger det djupa urtag som krävs för att returflänsen ska kunna passera mittlinjen utan kollision. Verktygsval är ett tredimensionellt geometri-problem, inte bara en belastningsberäkning. När matematiken är klar och verktygsgeometrin är bekräftad för att frigöra flänsarna, hur fäster du fysiskt dessa stora stålkroppar i exakt inriktning?
