Gå förbi vilken kantpress som helst som kämpar, så kommer du att se samma skamhög bredvid skrotbehållaren. Det är oftast en trave delar som klarade sig till tredje eller fjärde bockningen innan någon insåg att flänsarna inte skulle hamna i linje.

Operatören står där och tittar från ritningen till verktygsstället och letar efter en bockningsstans som matchar bilden på papperet. De behandlar en 100-tons hydraulisk maskin som en småbarns leksak för formsortering.

Den där skrothögen existerar för att operatören försöker matcha former istället för att lösa en ekvation. Om du vill sluta gissa och börja bocka måste du avlära dig instinkten att lita på dina ögon.

Relaterat: Hur fungerar en kantpress

Varför "att matcha formen" är det snabbaste sättet att förstöra plåt

Den dolda kostnaden för "trial and error"-metoden vid ställtid på verkstadsgolvet

En del behöver fem bockningar. Operatören tar en 90-graders stans eftersom ritningen visar en 90-graders vinkel. De trycker på pedalen, kontrollerar den första bockningen med en gradskiva, justerar pressdjupet tills den landar exakt på 90 grader och kör serien. Den första bockningen går bra. Den andra bockningen går bra. Men vid den femte bockningen är det totala måttet fel med en åttondels tum.

Trial and error fungerar om du gör ett enkelt fäste för ett traktorsavgasrör. Det misslyckas när du kör en produktionsserie där varje bocknings tolerans påverkar nästa. Varje gång en operatör justerar pressdjupet för att tvinga en dålig verktygskombination att träffa en vinkel, ändrar de hur mycket material som dras in i dynan. Det sträcker ut den plana utbredningen och gör att alla efterföljande bockningar hamnar snett. Den initiala inställningen kändes som en framgång, men det var bara ett fördröjt misslyckande.

Varför val av verktyg baserat på vad som ser rätt ut leder till spruckna delar

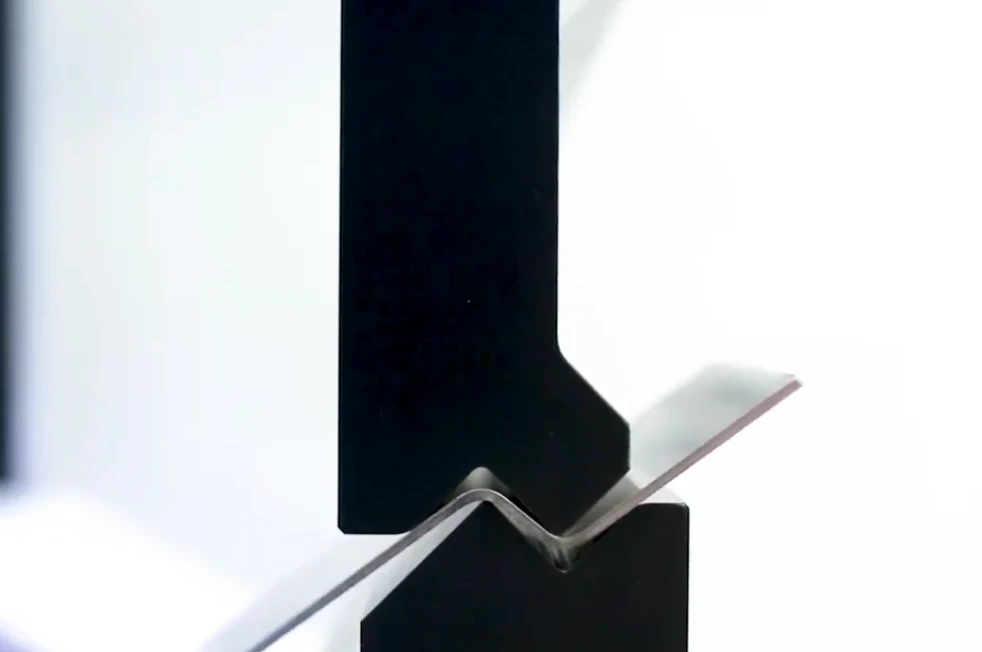

Titta noga på en standardinställning för luftbockning. Stansen trycker ner plåten i en tom V-formad kanal. Amatören antar att stansspetsen formar plåtens inre hörn. Om ritningen kräver ett skarpt hörn tar de en skarp stans.

Men vid luftbockning – som står för den stora majoriteten av modernt plåtarbete – rör metallen aldrig botten av dynan. Plåten är upphängd mellan de två övre axlarna på V-dynan och stansens spets. Det är dymynningen, inte stansen, som dikterar bockningsradien. Om du lägger en bit 11-gauge stål över en bred V-dyna och slår till den med en rakbladsvass stans, får du inte en skarp bockning. Materialet kommer att brygga över den breda öppningen och bilda en stor, svepande radie. Om du tvingar in en skarp stans i en smal V-dyna för att matcha en snäv radie på en tjock plåt, kommer utsidan av bockningen att spricka.

Det finns ett undantag. Om du bottenbockar eller präglar – där maskinen använder enorm tonnage för att stämpla metallen helt in i dynan – stämplar stansens nos sin form i metallen. Men luftbockning förlitar sig på hävstångseffekt, inte råstyrka. Vid luftbockning är V-dynan vridpunkten och stansen är bara hävstången.

Att skifta tankesätt från katalogbläddring till omvänd ingenjörskonst

En allmänt använd tumregel säger att den minsta inre bockningsradien vid luftbockning är ungefär en materialtjocklek. Den regeln kommer inte från en verktygskatalog. Den kommer från stålets fysiska begränsningar.

Tänk på det som att stämma en gitarr. Du väljer inte en sträng för att den ser ut som ett C-not. Du väljer en strängtjocklek, applicerar en specifik spänning, och noten blir det oundvikliga resultatet av dessa fysiska egenskaper. Verktyg fungerar på samma sätt. Materialtjockleken är din startsträng. V-dynans öppning är spänningen. Vinkeln och radien är helt enkelt tonerna som klingar när pressen körs.

Du måste sluta fråga vilken stans som ser ut som ritningen. Du måste börja fråga vilken radie din materialtjocklek och V-öppning kommer att tvinga fram. När du väl accepterar att dynan är en matematisk multiplikator snarare än en kosmetisk vagga, upphör inställningen att vara ett mysterium. Du gissar inte längre. Du gör omvänd ingenjörskonst på bockningen från grunden.

Verklighetskontroll för luftbockning: Din dyna dikterar radien, inte din stans

Den svåraste vanan att bryta på verkstadsgolvet är att lita mer på sina ögon än på maskinens fysik. Om du vill kontrollera metallen måste du sluta titta på verktygens form och börja titta på det tomma utrymmet mellan dem.

Vänta, definierar inte stansspetsen bockningens kurva?

Ge en oerfaren operatör en bit 1/4-tums mjukt stål och be om en bockning med en 1/32-tums inre radie. Nästan varje gång kommer de att gå till stället och ta en stans med en 1/32-tums spets. De antar att det skarpa verktyget kommer att stämpla ett skarpt hörn.

När pressen går ner i en standard 2-tums V-matris, omsluter metallen inte den vassa spetsen tätt. Istället överbryggar den tjocka plåten de breda matrisaxlarna. Den vassa stansen fungerar som ett stämjärn och gräver en djup skåra i mitten av bockningslinjen, medan den faktiska innerradien svävar på cirka 5/16 tum. Operatören har förstört delens strukturella integritet, och de har fortfarande inte uppnått radien.

Stansen är inte den styrande variabeln; den är en begränsning. Dess främsta uppgift är att trycka in materialet i matrisen utan att störa den naturliga kurva som matrisen försöker skapa. En stansradie bör ligga så nära den naturliga, svävande bockningsradien som möjligt utan att överskrida den. Om stansspetsen är större än den naturliga radien tvingar den metallen ur sin avsedda kurva och skapar en utbuktande, oprecis bockning. Om den är för vass tränger den in i materialets neutrala axel. Stansen dikterar inte kurvan – den följer den helt enkelt.

Fri bockning kontra bottenbockning: Att förstå hur metallen faktiskt formas i luftspalten

Att bottenbocka en bit 10-gauge stål kräver ungefär fyra till fem gånger så mycket presskraft som krävs för att fritt bocka exakt samma del. Den massiva ökningen av erforderlig kraft avslöjar den grundläggande mekaniska skillnaden mellan de två metoderna.

Bottenbockning tvingar plåten att fysiskt få kontakt med botten av V-matrisen och komprimerar materialet tills det matchar stansspetsens exakta form. Det är geometri med råstyrka. Fri bockning formar däremot metallen helt i öppet utrymme. Plåten vidrör endast tre punkter: de två övre axlarna på V-matrisen och stansspetsen. Metallen är upphängd över en öppning.

Eftersom metallen inte stöds, produceras bockningen genom hävstångseffekt. När stansen rör sig nedåt ger materialet vika och bildar naturligt en båge mellan de två matrisaxlarna. Detta skapar återfjädring – materialets tendens att återgå mot ett plant läge när stansen dras tillbaka. Du tvingar inte en stansad form på plats; du sträcker en fiber över en öppning. Plåtens förmåga att slappna av efter att belastningen tagits bort innebär att den slutgiltiga delen är ett problem rörande materialminne, inte bara ett geometriskt problem. Bredden på den öppningen kontrollerar i slutändan hur materialet böjer sig.

Hur matrisöppningens storlek matematiskt kontrollerar din slutgiltiga inre bockningsradie

En matrisöppning inställd på 8 gånger materialtjockleken bibehåller en vinkelvariation på cirka ±1 till ±1,5 grader under en produktionsserie. Minska matrisöppningen till 6 gånger materialtjockleken för att tvinga fram en snävare radie, och variationen fördubblas till ungefär 3 grader.

Innerradien vid fri bockning styrs av ett strikt matematiskt förhållande: för olegerat stål bildas radien naturligt vid cirka 16 % av V-matrisens öppning. Om du använder en 1-tums matris kommer din innerradie att hamna på cirka 0,160 tum, oavsett om din stansspets är 0,030 eller 0,125. Operatörer försöker ofta kringgå denna matematik. De ser en ritning som kräver en snäv radie på tjockt material och byter till en smalare V-matris för att driva ner 16 %-regeln till ett lägre värde.

Mindre matrisöppningar kräver dramatiskt mer presskraft för att bocka samma plåt, vilket ökar slitaget på kantpressen och verktygen. Än värre är att de förstorar varje mikroskopisk inkonsekvens i materialet. En liten förändring i materialtjocklek, draghållfasthet eller fiberriktning över en smal matris kan göra att slutvinkeln hamnar långt från målet. Skarp bockning är en kamp du bör undvika om det inte är absolut nödvändigt. Det verkliga beslutet om verktyg handlar aldrig bara om "vilken radie vill jag ha?". Det är en beräknad avvägning: hur mycket vinkelavvikelse är du villig att acceptera för att uppnå den?

Dimensionering av V-matrisen: "8-regeln" och presskraftsfällan

Titta på en standardtabell för bockning av 1/8-tums olegerat stål. Den ger dig inte en matematiskt perfekt matrisbredd. Istället rekommenderar den ett intervall av V-öppningar – vanligtvis från 0,75 till 1,0 tum. Du väljer inte ett magiskt nummer; du väljer ett fönster som balanserar din önskade innerradie mot flänslängd och maskinkraft. Matrisöppningen är din mekaniska multiplikator, och att dimensionera den korrekt innebär att tänka i konkurrerande begränsningar snarare än ren geometri. Om du förstår hävstångseffekten förstår du inställningen. Men hur blev 8x branschstandarden från början?

Varför 8x materialtjocklek är det gyllene förhållandet för standard olegerat stål

Ta en bit 1/4-tums plåt och multiplicera dess tjocklek med åtta. Det ger dig en 2-tums V-matris. Vid detta specifika förhållande har plåten precis tillräckligt med utrymme för att ge vika smidigt utan att spricka, och kantpressen behöver inte kämpa för att utföra bockningen. 8x-multiplikatorn är "sweet spot" där den erforderliga presskraften och den naturliga svävande radien sammanfaller för standard olegerat stål.

Detta förhållande är en utgångspunkt, inte en universell regel. Gå ner till tunn 20-gauge plåt, och du kommer sannolikt att strama åt förhållandet till 6x tjockleken helt enkelt för att förhindra att de korta flänsarna glider ner i öppningen. Gå upp till en halv tums plåt, och du måste bredda matrisen till 10x eller 12x tjockleken eftersom kraftbehoven inte längre skalar rent och det tunga materialet kraftigt motstår bockning. För verkstäder som rutinmässigt möter dessa tyngre bockningsscenarier, en CNC-bockningslösning såsom ADH Machine Tools stor kantpress blir ett praktiskt nästa steg. 8-regeln håller din baslinje säker, men vad händer när en ritning kräver en snävare radie och du väljer att bocka förhållandet?

Vad händer med bockningsnoggrannheten när du tvingar tjock metall in i en smal matris

Föreställ dig att bocka samma 1/4-tums plåt över en 1-tums matris för att tvinga fram ett skarpare hörn. Du har kapat matrisförhållandet till 4x. Innan presskraften ens blir ett problem, arbetar geometrin mot dig. En ofta förbisedd begränsning vid val av matris är minsta flänslängd, som måste vara minst 70 % till 77 % av V-öppningen för att ligga säkert på verktyget. Om du krymper matrisen för att eftersträva en snäv radie men flänsen är för kort, glider delen ner i V-öppningen och förstör bockningen innan den ens har börjat.

Även om flänsen är tillräckligt lång för att överbrygga gapet, förstorar det att tvinga tjock metall in i en smal öppning varje mikroskopisk defekt i stålet. En hård punkt i materialet eller en tusendels tums variation i plåttjocklek kan kasta slutvinkeln långt från målet. Du byter stabilitet mot ett skarpt hörn, men vad kostar det utrustningen som driver stansen?

Avvägningen av presskraft: Att pressa matrisöppningen kontra att överbelasta maskinens gränser

Böjkraften är proportionell mot kvadraten på materialtjockleken dividerat med V-öppningen. Den matematiken kan lura den oförsiktige. Om du tar din 1/4-tums plåt och minskar V-matrisen från 2 tum till 1,5 tum, har du inte bara ökat den erforderliga tonnagekapaciteten med en liten mängd. Eftersom V-öppningen är nämnaren i formeln, gör en minskning av den att den erforderliga böjkraften ökar icke-linjärt.

En till synes blygsam matrisändring kan oväntat överbelasta en maskin, driva in stansen i matrisens axlar eller skada hydrauliken. V-öppningen utför två jobb samtidigt: den ställer in inneradien och etablerar den mekaniska hävstångseffekt som styr tonnaget. Att välja den minsta matrisen som passar delen är ett pålitligt sätt att ha sönder verktygen. När matrisen väl är dimensionerad för att tåla kraften och stödja metallen, hur väljer du då stansen för att hantera den oundvikliga återfjädringen?

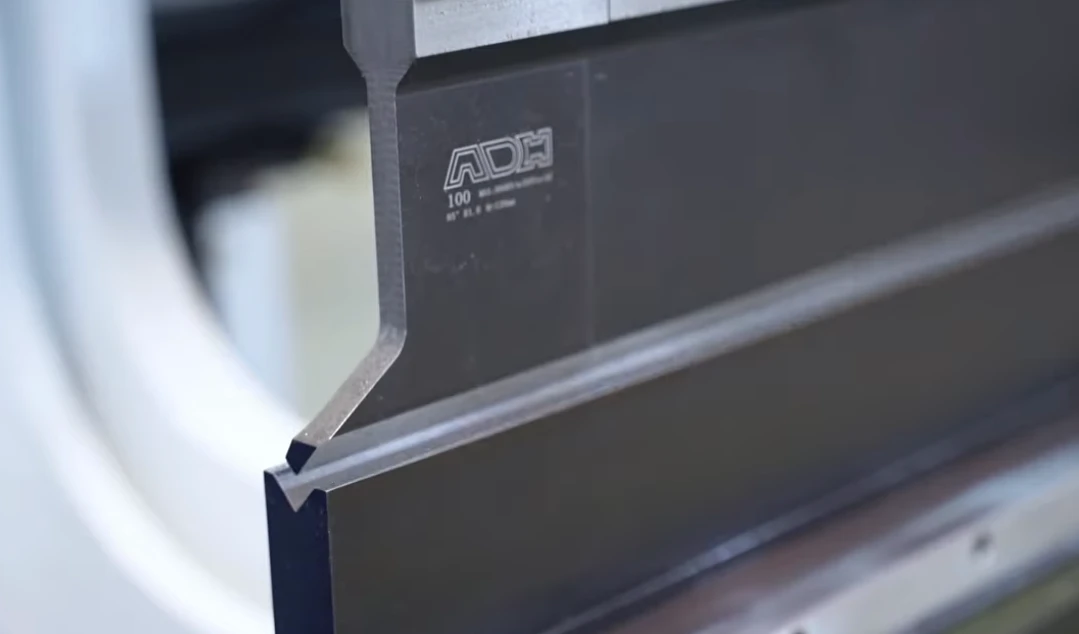

Val av stans: Vinklar, spel och att hantera återfjädring

Du har dimensionerat V-matrisen. Tonnaget är säkert och den flytande radien är fastställd av matematiken. Nu behöver du ett öververktyg. Instinkten är att öppna en verktygskatalog, hitta den form som liknar den slutgiltiga delen och bulta fast den i pressbalken. Den instinkten skapar skrot. Vid luftbockning är stansen inte en form. Det är ett verktyg för spel och för att motverka återfjädring. Men om stansen inte är en form, vad gör den egentligen?

Om du behöver en 90-graders bockning, varför kan du inte använda en 90-graders stans?

Se en nybörjare ställa in en 90-graders stans och en 90-graders matris för att bocka 14-gauge kallvalsat stål. Pressbalken går ner, bottnar perfekt och släpper sedan. Metallen fjädrar tillbaka till 92 grader. Operatören tittar förvirrat på delen eftersom verktygen matchade ritningen perfekt.

Metall är elastisk. När du bockar en plåt komprimeras de inre fibrerna och de yttre fibrerna sträcks. När du släpper trycket drar sig dessa sträckta fibrer tillbaka mot sitt ursprungliga plana tillstånd. Detta är återfjädring. Om din stans är bearbetad till exakt 90 grader kan du fysiskt inte trycka metallen förbi 90 grader för att kompensera. Stansens vinklade ytor kommer att få kontakt med plåten och fungera som en tegelvägg som stoppar slaget.

Du köper inte en stans för att matcha ritningen; du köper en stans för att matcha överbockningen. Så hur mycket utrymme behöver du egentligen lämna för den överbockningen?

Att matcha stansvinklar mot materialminne och återfjädringsbeteende

Standardstål fjädrar vanligtvis tillbaka 1 till 2 grader. Rostfritt stål gör motstånd med 2 till 3 grader. Aluminium kan fjädra tillbaka ännu mer, beroende på härdning. För att producera en 90-graders bockning i mjukt stål måste du bocka metallen till 88 grader. För att nå 88 grader måste din stans vara smalare än 88 grader för att ge spel.

Det är därför arbetshästen bland stansar i de flesta verkstäder är 85 grader. Den 5-gradiga lättnaden ger pressbalken utrymme att driva nosen djupare ner i V-matrisen, vilket överbockar plåten precis tillräckligt för att metallen, när trycket släpps, ska slappna av till exakt en rät vinkel.

Stansvinkeln är helt enkelt tomt utrymme för metallen att färdas genom.

Men vinkeln är bara hälften av ekvationen för spel. När plåten viks upp runt stansen kan returflänsar svänga inåt och kollidera med verktygskroppen. Nybörjare slösar ofta pengar på dyra, djupt avlastade svanhalsstansar för enkla L-bockningar, i tron att ett specialverktyg garanterar ett bättre resultat. En svanhals är bara ett verktyg för att undvika kollisioner vid snäva U-profiler. Du betalar för den djupa avlastningen endast när delens geometri visar att du behöver det. Om stanskroppen bara är till för spel, spelar spetsradien någon roll alls, eller kan du använda en knivsegg till allt?

Gränsen för stansens spetsradie: Hur vass är för vass innan du skär i metallen?

Driv en 1/32-tums stansspets in i en 1/4-tums plåt. Du får inte en snäv radie; du får ett dike.

Stansspetsen måste trycka mot materialet med tillräcklig kraft för att övervinna dess sträckgräns. Om spetsradien är för liten i förhållande till materialtjockleken koncentreras böjkraften på en mikroskopisk yta. Stansen slutar bocka stålet och börjar prägla det, vilket gräver en fåra i inneradien. Detta bryter ner kornstrukturen och försvagar delen. Stansspetsen avgör inte den slutgiltiga luftbockade radien – det gör matrisen – men en spets som är för vass tar över processen och förstör metallen innan matrisen hinner göra sitt jobb.

En säker grundregel är att hålla stansens spetsradie ungefär lika med eller något mindre än materialtjockleken, men aldrig så vass att den penetrerar ytan. Om du luftbockar 1/8-tums stål applicerar en 0,062-tums stansspets kraften mjukt utan att punktera ytan. Du har dimensionerat matrisen för att kontrollera radien och valt en stans för att hantera återfjädringen utan att skära i plåten. Men vad händer när standardreglerna slutar fungera helt?

När den "standardiserade" verktygsuppsättningen misslyckas

Du har lärt dig grundreglerna: 8x-multiplikatorn för dimensionering av V-matrisen och logiken för spel vid val av stans. Detta är verkstadsgolvets lagar, och de fungerar utmärkt när metallen är förutsägbar. Men lagar styr bara de lydiga.

Föreställ dig att du behandlar din kantpress som en brödrost. Du lämnar dina favoritverktyg i maskinen, ställer in tonnaget och förväntar dig perfekta delar varje gång. Det fungerar bra om du bara bockar 14-gauge kallvalsat stål med generösa flänsar. Tillverkning är dock sällan så artig. I samma ögonblick som en konstruktör specificerar ett härdat material eller en fläns som är för kort för att spänna över din standarduppsättning, blir dina universalverktyg en belastning.

Matematiken har inte förändrats, men variablerna har blivit oförlåtande.

Hur höghållfasta material pressar standardverktyg bortom deras ideala arbetsområde

Vanligt mjukt stål ger dig en förutsägbar återfjädring på en eller två grader. Höghållfast stål trycker tillbaka fem grader, ibland mer. Ett sådant elastiskt minne förändrar hela ekvationen för spelrum.

Om du försöker bocka höghållfast stål till 90 grader med ett standardverktyg bestående av en 88-graders matris och en 85-graders bockstämpel, kommer det inte att fungera. Pressbalken går ner, verktygen bottnar och presskraften når sitt max. Men när trycket släpps kommer detaljen envist att fjädra tillbaka till 93 grader.

Du får helt enkelt slut på utrymme.

För att övervinna så mycket återfjädring behöver du extrem kapacitet för överbockning. Det är här standardverktyg måste plockas ur maskinen. Du kan behöva en 80-graders bockstämpel i kombination med en 80-graders matris, helt enkelt för att ge metallen tillräckligt med fysiskt utrymme att röra sig förbi 90 grader. Höghållfast material kräver inte bara mer råstyrka från hydrauliken. Det kräver också en bredare geometrisk bana så att det kan sträckas och fjädra tillbaka.

Faran med att använda en "favoritmatris" för flera olika tjocklekar

Varje verkstad har en favorit-V-matris. Den ligger kvar i maskinen i dagar och hanterar 1,5 mm, 3 mm och kanske till och med en och annan bit 6 mm plåt om operatören känner sig tursam. Att hoppa över verktygsbyten sparar ställtid initialt. Det är också en fälla.

Att använda en matris för flera olika tjocklekar stör det grundläggande förhållandet mellan metallen och din mekaniska multiplikator.

Om du kör tunn plåt över en bred matris avsedd för grovplåt har metallen för mycket utrymme. innerradien blir oförutsägbar, ditt bocktillägg blir en gissningslek och dina slutgiltiga mått driver iväg. Om du tvingar in grovplåt i en smal matris avsedd för tunn plåt ökar presskraften icke-linjärt. Du bockar inte längre metall; du försöker strängpressa den. Tiden du sparade på att hoppa över ett verktygsbyte går omedelbart förlorad när du korrigerar inkonsekventa vinklar och skrotar detaljer som inte klarar kvalitetskontrollen.

Bekvämlighet är precisionens fiende.

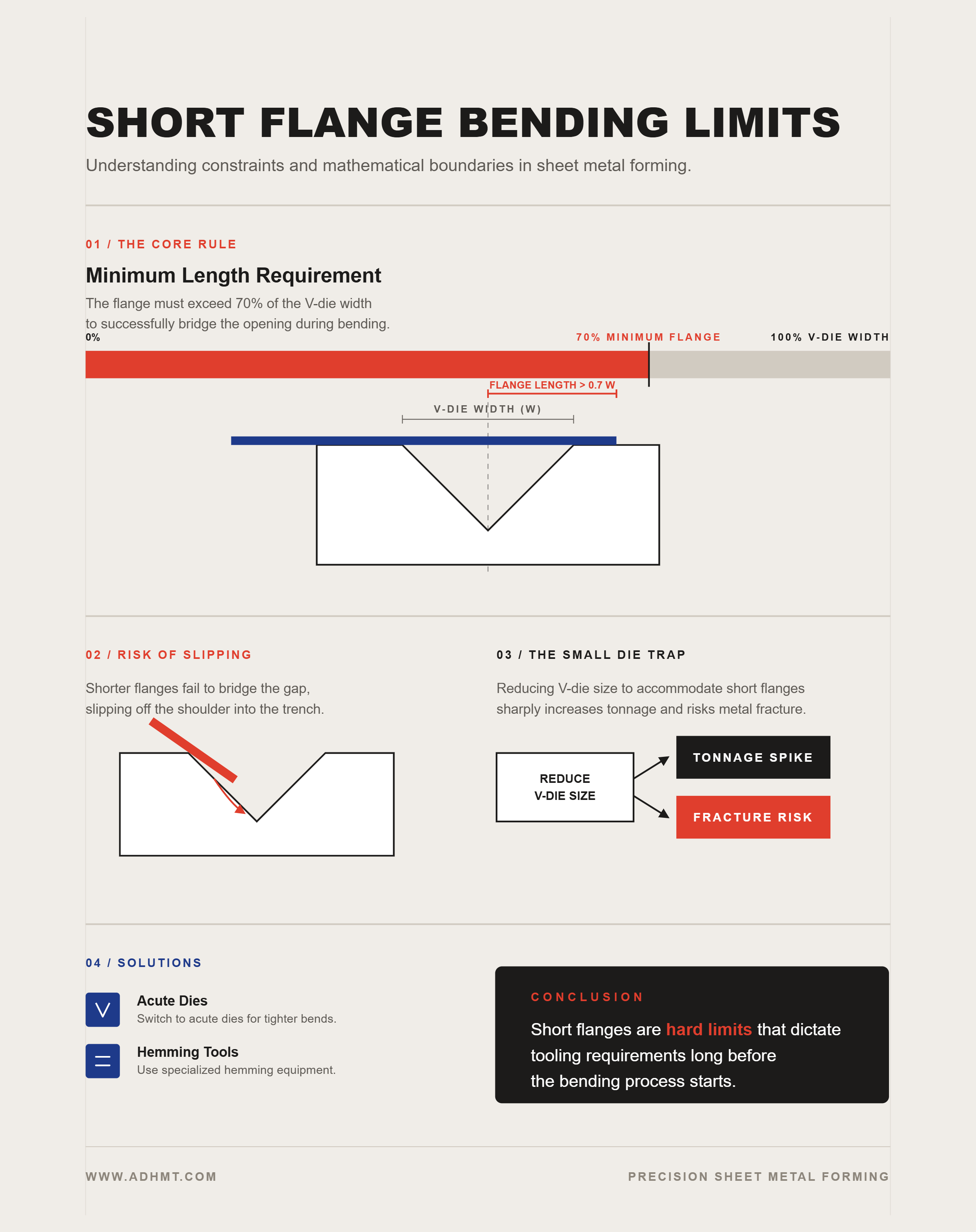

Mycket korta flänsar och det plötsliga behovet av spetsiga eller specialiserade matriser

Ibland är materialet helt följsamt, men geometrin är oförlåtande. En fläns måste fysiskt överbrygga V-matrisens öppning för att kunna bockas. Om ritningen föreskriver en fläns som är kortare än 70 procent av din matrisöppning, kommer kanten att glida av axeln och falla ner i öppningen.

Du kan inte kringgå denna geometri.

För att stödja den korta flänsen är din omedelbara instinkt att minska V-matrisens öppning. Men som tidigare nämnts ökar en mindre matris presskraften kraftigt och minskar innerradien, vilket kan spräcka metallens kornstruktur. Denna geometriska fälla tvingar fram en fullständig processändring. Du kan behöva byta till en spetsig matris bara för att stödja plåten, eller använda specialiserade falsverktyg för att förbocka kanten. En kort fläns är inte en liten olägenhet. Det är en absolut gräns som bestämmer dina verktyg innan pressbalken ens rör sig.

"Detaljen-först"-protokollet för verktygsval: Din beslutskedja för förbockning

När standardregler misslyckas och metallen gör motstånd får lärlingar panik. De börjar leta i verktygskataloger efter en magisk spetsig matris eller en dold formel som ska rädda ställningen. Men svaret på fientlig geometri är inte ett specialverktyg – det är en specialiserad sekvens.

Du lagar inte en komplex bockning genom att prova slumpmässiga verktygsformer. Du lagar den genom att baklängeskonstruera ritningen.

Detta kräver att man ger upp vanan att titta på en detalj och gissa vilken bockstämpel som matchar dess profil. Istället måste du använda "detaljen-först"-protokollet: en strikt, icke-förhandlingsbar arbetsordning där materialtjocklek och målvärde för radie bestämmer matrisen, och matrisen bestämmer allt annat. Om du följer denna sekvens kommer du att veta exakt när ett standardverktyg fungerar, när ett specialverktyg krävs och när en detalj är fysiskt omöjlig att bocka i din maskin.

För en djupare inblick i hur denna beslutskedja översätts till faktiska val av bockstämplar och matriser, gör ADH Machine Tools CNC-fokuserade bockningsexpertis sin guide till val av kantpressverktyg en användbar följeslagare till metoden där delen kommer först.

Steg 1: Fastställ den erforderliga innerradien direkt från ritningsspecifikationerna

Ignorera maskinen. Ignorera verktygsstället. Titta på ritningen.

Ingenjören har specificerat en viss inre bockningsradie, och det numret är din absoluta utgångspunkt. Om ritningen kräver en innerradie på 0,125 tum för 11-gauge stål, är det den enda variabeln som betyder något just nu. Amatörer tittar på en ritning och frågar omedelbart: "Vilken stans skapar den formen?" Proffs tittar på ritningen och frågar: "Vilken matrisöppning kommer naturligt att producera den radien?"

Ritningen är inte ett förslag. Det är ett matematiskt mål. Du kan inte nå det om du tittar på pressbalken istället för specifikationerna.

Steg 2: Beräkna den ideala V-matrisöppningen och verifiera dina tonnagetoleranser

När du har målradien, beräkna den matrisöppning som krävs för att uppnå den.

Istället för att bara förlita dig på standardmultiplikatorn för materialtjocklek på 8x, kan du använda specialiserade formler för exakt radiebockning. En pålitlig utgångspunkt som används av verktygstillverkare som Wilson Tool anger att målinnerradien plus materialtjockleken multiplicerat med 2,2 är lika med den ideala V-öppningen $$R+MT\times 2.2=V$$Denna ekvation kopplar matrisen direkt till materialtjockleken och den erforderliga radien, vilket återigen visar att stansen inte styr bockningen.

För läsare som jämför bockningsuppsättningar med bredare utrustningsalternativ för plåtbearbetning, inkluderar ADH Machine Tools CNC-fokuserade portfölj bockning vid sidan av skärning, spårning, klippning och automatisering, vilket gör dess de nedladdningsbara broschyrerna en användbar referens när du behöver konkreta maskin- och processmaterial vid sidan av dina V-matrisberäkningar.

Beräkna den V-öppningen och kontrollera sedan omedelbart ditt tonnageschema. Om den erforderliga matrisbredden är så smal att den driver tonnaget utöver din bockningsmaskins säkra driftsgräns, har du ett absolut stopp. Du måste antingen förhandla fram en större radie med konstruktionsavdelningen för att tillåta en bredare matris, eller riskera att spränga tätningarna i dina hydraulcylindrar. Matematiken skyddar maskinen.

Om den tonnagekontrollen väcker tvivel om maskinkapacitet, matrisval eller om en annan bockningsuppsättning är säkrare, kan ADH Machine Tool hjälpa till att granska applikationen ur ett perspektiv av CNC-kantpressar och plåtbearbetning; kontakta teamet för att diskutera jobbkraven innan verktygen fastställs.

Steg 3: Välj en stans som ger utrymme för delens geometri och hanterar återfjädring

Matrisen är inställd. Radien är fixerad. Tonnaget är säkert. Nu, och först nu, väljer du en stans.

Dess jobb är enkelt: tryck in metallen i matrisen, hantera återfjädringen och håll dig fri från delen. Om du bockar höghållfast stål som fjädrar tillbaka fem grader, välj en spetsig stans som kan driva materialet förbi 90 grader utan att bottna i V-matrisen.

Geometrin dikterar ofta valet här. Om delen har flera bockningar i en tät sekvens är den "bästa" stansen inte den som ser bäst ut på pappret. Det är den med tillräcklig frigång – till exempel en svanhalsstans – för att gå fri från tidigare formade flänsar utan kollision. Stegbockning låter dig producera flera bockningar i en enda hantering, men bara om du gör en omvänd konstruktion av stansprofilen för att arbeta igenom hela arbetsflödessekvensen. För längre eller mer komplexa bockningsarbeten där koordinerad CNC-kapacitet blir en del av den sekvensen, är ADH Machine Tools tandemkantpresslösning en relevant nästa övervägning. Stansen är inte radie-mästaren; den är bara verktyget som levererar kraften.

Dokumentera den exakta verktygsgeometrin så att nästa jobb körs korrekt första gången

Att träffa den perfekta vinkeln på en svår detalj är en seger, men om du inte dokumenterar hur du gjorde det, hade du helt enkelt tur.

Även med ett felfritt protokoll kommer vissa serier att kräva tre till fem provbockningar för att ställa in den exakta vinkeln. Det är här omvänd ingenjörskonst slutar och processvalidering börjar. Du kompenserar för små variationer i materialets fiberriktning, maskinslitage och återfjädring. När detaljen väl har godkänts vid kontroll måste inställningen låsas fast.

Dokumentera den exakta V-öppningen, stansvinkeln, spetsradien och de specifika verktygspositionerna på maskinbordet. Precisionsslipade verktyg kan uppnå kritiska toleranser på cirka ±0,02 mm, och högkvalitativa kantpressar med CNC kan hålla vinklar inom ±0,1 grader. Men den repeterbarheten betyder absolut ingenting om nästa operatör väljer en något annorlunda stans för att de gissar utifrån minnet. För verkstäder som standardiserar denna typ av dokumenterade, repeterbara bockningsarbetsflöden, passar ADH Machine Tools CNC-kantpress naturligt in i utrustningsnivån, med CNC-baserad bockningskapacitet utformad för precisionsproduktion. En inställning utan dokumentation är en skrotupplag som väntar på morgondagens skift. Skriv ner det, lås fast det och förvandla din hårt förvärvade matematik till en permanent tillgång.
