I. Introduktion

Som en viktig utrustningsdel kantpress spelar den en avgörande roll inom tillverkning av metallplåt. Den är främst utformad för att uppnå exakt bockning och formning av metallplåt. Den används i stor utsträckning inom olika precisionsmaskinindustrier såsom biltillverkning, flygindustri, tillverkning av elektriska apparater m.m., vilket kan säkerställa produkternas precision och produktionseffektivitet.

Men det finns alltid ett problem att kantpress inte går upp, vilket bekymrar många företag inom plåtbearbetning. Detta bockningsproblem kan inte bara orsaka produktionsstopp och leveransförseningar utan också direkt påverka arbetsstyckets kvalitet, vilket ökar onödiga reparationskostnader och produktionsförluster.

Vår text syftar till att erbjuda en omfattande lösningsguide för detta besvärliga problem. Vi kommer att fördjupa oss i de olika orsakerna till varför kantpressen inte går upp, och kombinera den omfattande kunskapen om plåtbearbetning – från utrustningsunderhåll och driftsföreskrifter till felsökning – för att tala om hur man löser problemet, gör driften stabil och effektiv samt hela processen smidig och effektiv.

II. Förstå kantpressar

2.1 Grundläggande komponenter i kantpressmaskinen

Kantpressen består huvudsakligen av följande grundläggande komponenter: maskinstativ, hydraulsystem, elektriskt styrsystem, bakre anhåll, verktyg (övre stans och underverktyg) samt arbetsbord.

Maskinstativet är utrustningens grundstruktur, hydraulsystemet ansvarar för det tryck som krävs vid bockning, det elektriska styrsystemet kan säkerställa precisionen och graden av automatisering i utrustningens drift.

Det bakre anhållet är utformat för att positionera plåten, och verktygen bestämmer arbetsstyckets form och storlek, medan arbetsbordet är avsett att stödja och fixera plåten som ska bearbetas.

2.2 Hur kantpressar fungerar vid plåtbearbetning

Vid plåtbearbetning spelar kantpressen en viktig roll, assisterad av stark hydraulisk kraft, och kan exakt bocka den plana metallplåten till önskade 2D- eller 3D-former genom att justera vinkeln och avståndet mellan övre och undre verktyg, vilket uppnår en mycket effektiv formningsprocess av komponenterna.

Denna process är av avgörande betydelse för tillverkning av olika plåtprodukter, såsom lådor, höljen och fästen.

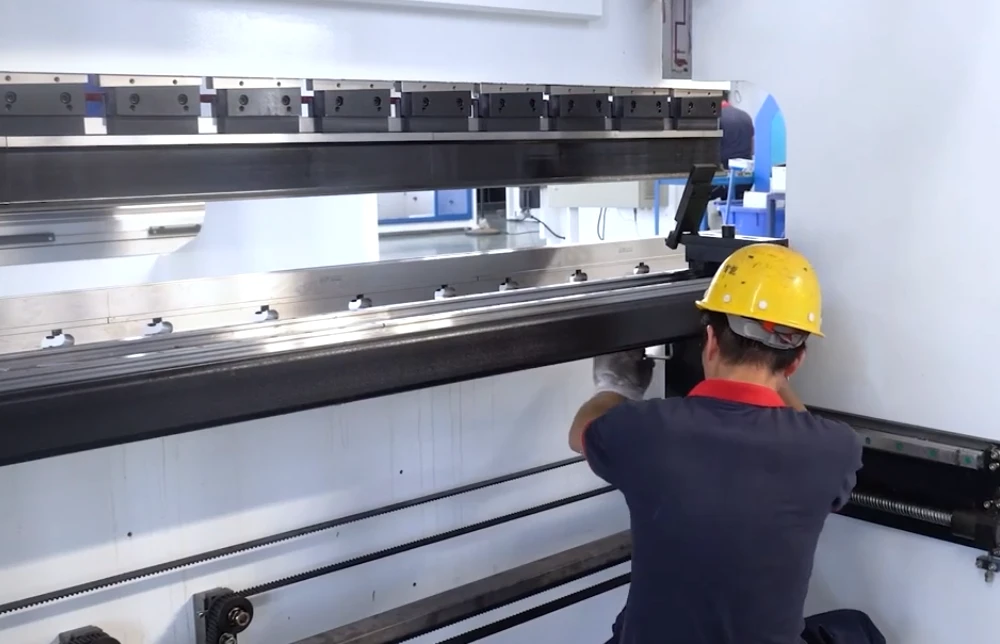

2.3 Betydelsen av underhåll av kantpress

Stabiliteten och livslängden hos bockningsmaskinen bestäms främst av regelbundet underhåll.

Arbete som regelbunden smörjning, rengöring, kontroll och byte av slitdelar kan effektivt undvika fel där maskinen inte går upp på grund av åldrande, slitage, blockering m.m.

Dessutom kan goda underhållsvanor säkerställa kantpressens precision, minska produktionsfel, förbättra produktionskvaliteten, förlänga utrustningens livslängd och minska stillestånd och underhållskostnader, vilket är fördelaktigt för företagens kontinuerliga och högeffektiva produktion.

Ⅲ. Systematisk felsökning: En multidimensionell diagnostisk tratt

När de “gyllene 60 sekunderna” av nödläge och preliminär bedömning är över, undvik att blint börja demontera. Sanna experter vet att man ska aktivera en strukturerad “diagnostisk tratt” – en steg-för-steg analytisk ram som går från ytliga symptom till underliggande orsaker. Denna modell korsverifierar systematiskt hydrauliska, elektriska och mekaniska system för att med precision identifiera problem. Det är inte bara en metod – det är ett tankesätt.

3.1 Djupdykning i hydraulsystemet: Följa flödet, spåra tryck och rörelse

Det hydrauliska systemet är pressbockens “hjärta och cirkulationsnätverk”, där över 70 % av problemen med ‘ingen uppgång’ har sitt ursprung. Diagnosvägen måste följa den hydrauliska energins överföringsbanor – från “vätskans tillstånd”, systemets livstecken, till “ventilaggregatet”, dess kommandocentral, och slutligen till “energikällan”, dess drivkraft.

3.1.1 Första lagret: Oljans tillstånd (kvalitet, nivå, temperatur)

Den hydrauliska vätskan är systemets “blod”, och dess tillstånd är startpunkten för varje diagnos – en lätt förbises, men viktig indikator på systemets hälsa.

• Ligger oljenivån inom standardområdet?
  • Kontroll: Inspektera tankens nivåmätare för att försäkra dig om att vätskenivån ligger mellan minimum (L) och maximum (H)-markeringarna.
  • Insikt: Faran med låg oljenivå går långt utöver enkel brist – den kan orsaka att pumpen suger in luft. Komprimerad luft i ett hydraulsystem leder till det farliga fenomenet kavitation, märkbar genom ett gällt väsande ljud eller ett skrammel likt ett skadat lager. Kavitation ger instabilt tryck, oregelbundna rörelser hos kolvstången samt lokala högtemperatur- och högtryckspunkter som eroderar metall­ytor som mikroskopiska explosioner, vilket resulterar i oåterkallelig pumpskada.
• Är vätskan grumlig, mjölkaktig eller innehåller metallpartiklar?
  • Kontroll: Ta ett litet prov i en ren behållare och observera under ljus. Grumlighet indikerar fast förorening; en mjölkaktig färg betyder vattenförorening och emulsion.
  • Insikt: Små metallpartiklar signalerar allvarligt internt slitage (pump, ventilspole eller cylinder). Vattenförorening är lika destruktiv – den försämrar smörjningen, påskyndar oxidation och reagerar med tillsatser så att syror bildas som fräter på ventilspolar, vilket orsakar trög eller helt fastlåst funktion.
• Är oljan överhettad?
  • Kontroll: Läs av termometern eller använd en infraröd sensor på tankens yttervägg. Det normala arbetsintervallet är 35–55 °C; att överstiga 60 °C är onormalt.
  • Insikt: Kontinuerlig överhettning indikerar intern energiförlust och pekar vanligtvis på tre problem:
    (1) långvarigt överflöde från en tryckbegränsningsventil som fastnat öppen eller har för högt inställt tryck, vilket omvandlar pumpens kraft till värme;
    (2) allvarligt internt läckage från slitna pumpar, cylindrar eller ventiler som tillåter högtrycksolja att ledas förbi;
    (3) kylsystemsfel – blockerade värmeväxlare eller icke fungerande fläktar.

3.1.2 Andra lagret: Ventilaggregat och solenoider (Kommandoutförare)

När systemvätskan är i gott skick kan problemet ligga hos ventilerna som distribuerar den.

• Lyssna efter ett tydligt “klick” från solenoidventilen när lyftkommandot aktiveras
  • Kontroll: I en tyst miljö, tryck på lyftknappen och lyssna direkt eller använd en metallskruvmejsel som provisoriskt stetoskop—placera spetsen mot solenoiden och handtaget mot örat—för att upptäcka inkopplingsklicket.
  • Insikt: Inget ljud tyder på ett elektriskt fel (spolen är strömlös eller bränd). Ljud men ingen rörelse indikerar ett hydrauliskt problem—möjligen att ventilsliden har fastnat på grund av slam eller föroreningar, eller i komplexa patronventiler, att en blockerad pilotkrets hindrar huvudsliden från att öppna.
• Använd en multimeter för att kontrollera spänningen vid solenoidspolen
  • Kontroll: Efter att ha säkerställt strömbrytning och förstått kretsen, koppla ur solenoidkontakten och mät om rätt spänning (t.ex. 24V DC eller 220V AC) uppträder när lyftkommandot ges.
  • Insikt: Spänning närvarande men ventil inaktiv betyder att felet är internt i solenoiden (bränd spole eller fastkilad slid). Ingen spänning indikerar att problemet ligger uppströms i den elektriska styrningen—PLC-utgång, relä eller kablage.
• Kontrollera om tryckbegränsnings- eller riktningsventilslidar fastnar (prova manuell aktivering)
  • Kontroll: Många solenoidventiler har en manuell aktivering, en liten försänkt knapp eller pinne. Med strömmen säkert avstängd, tryck försiktigt på den med ett smalt verktyg för att simulera solenoidaktivering. Om rörelse sker är sliden i gott skick och felet ligger i den elektriska styrningen; om inte, är sliden fastkilad eller den nedströms passagen blockerad.
  • Djup insikt (en dold fälla): Överdrivet baktryck på grund av begränsat returflöde. När sliden stiger måste oljan från den övre cylinderkammaren kunna återvända fritt till tanken. Om en hydraulisk backventil eller balanseringsventil inte öppnar, eller om returfiltret är igensatt, byggs ett massivt baktryck upp i den övre kammaren—som fungerar som en osynlig luftkudde som motverkar den uppåtgående kraften. Detta är ett subtilt men ofta förbises dödligt fel.

3.1.3 Tredje lagret: Kraftkälla (Pump och rörledning)

Om kommandon ges korrekt och komponenterna är redo, är det dags att undersöka systemets kärnkraftkälla—pumpen.

• Är pumphålet stabilt? Något ovanligt ljud eller starka vibrationer?
  • Kontroll: Observera systemets tryckmätare. När pumpen startar (utan att utföra någon rörelse) ska väntetrycket stabiliseras. Vid aktivering av lyftkommandot måste trycket stiga snabbt.
  • Insikt: Om trycket förblir noll eller inte byggs upp är vanliga orsaker bruten koppling mellan motor och pump (motorn går på tomgång), kraftigt pump­slitage som orsakar intern läckage, eller en tryckbegränsningsventil som fastnat öppen, vilket gör att allt tryck leds direkt tillbaka till tanken.
• Inspektera sug- och returfilter för igensättning
  • Kontroll: Kontrollera filterindikatorer för igensättning (om tillgängliga) eller ta bort filtren för direkt inspektion.
  • Insikt: Ett igensatt sugsfilter imiterar problem med låg oljenivå, orsakar luftintag och pumpkavitation. Ett igensatt returfilter leder både till överdrivet mottryck och ineffektiv filtrering – vilket tillåter föroreningar att cirkulera och förvärra slitaget i systemet.
• Kontrollera högtrycksslangen för intern skiktseparation eller blockering
• Inspektion: Även om detta är sällsynt kan felet vara mycket allvarligt. Med tiden kan den inre gummibeläggningen i lågkvalitativa oljeslangar försämras och lossna, och bilda en enkelriktad “spjällventil” som blockerar oljeflödet i en viss riktning. Du kan testa detta genom att koppla bort båda ändar av slangen och blåsa igenom den med lågtryckstryckluft för att kontrollera om det finns blockeringar.

3.2 Elektrisk styrkrets: Spåra vägen för en förlorad signal

Det elektriska systemet fungerar som maskinens “nervnätverk”. Ett avbrott någonstans i signalkedjan – från sändning till mottagning – gör i praktiken att hela systemet blir “frånkopplat”.”

3.2.1 Verifiering av insignaler

• Testa kontinuiteten hos UPP-knappen och fotbrytaren: Använd en multimeter i kontinuitets- eller resistansläge för att mäta tillståndsändringar när brytaren trycks in och släpps. Fotbrytarens kabel, som ofta utsätts för släpning och tryck, är en vanlig felkälla.
• Kontrollera låssignaler från säkerhetsljusridån och säkerhetsdörrarna: Moderna kantpressar har strikt säkerhetslogik. Kontrollera på kontrollpanelen om det finns några larm från säkerhetskretsen. Säkerställ att ljusridån är fri från olja, damm eller skräp, och bekräfta att de bakre säkerhetsdörrarna är helt stängda och att deras sensorer har aktiverats korrekt.

3.2.2 Diagnos av logikflöde

• Inspektera reläer och kontaktorer som styr UPP-rörelsen för gropar eller fastklämda kontakter: Detta är en vanlig felpunkt på äldre maskiner. Transparenta reläskydd tillåter visuell observation av kontaktens rörelse. Gropiga eller fastsvetsade kontakter orsakar dålig ledningsförmåga och avbryter signalutgången.
• Kontrollera PLC/CNC-styrningens utgångsindikatorer för att bekräfta om UPP-signalen skickas: Detta är det mest direkta testet. Varje utgångspunkt (Y-punkt) på PLC-styrskåpet har en LED-indikator. Om UPP-kommandot ges och motsvarande Y-punkts LED (som styr magnetventilen) tänds men magnetventilen inte aktiveras, ligger felet definitivt i ledningarna mellan PLC-utgången och magnetventilen—såsom en lös anslutning eller avbruten kabel.

3.2.3 Detektion av utgång och återkoppling

• Inspektera gränslägesbrytare och sensortillstånd

1. Kontrollera övre och nedre gränslägesbrytare samt positionssensorer för fastklämning, förorening eller fysisk skada.
2. Rengör sensors ytor för att säkerställa stabil signalöverföring och verifiera att inga kontakter är lösa eller feljusterade.

• Förstå styrlogiken på djupet Kärnlogiken i en CNC-kantpress kräver att systemet bekräftar, via positionssensorer (såsom en linjärskala), att sliden har fullbordat sitt slag—t.ex. nått nedre dödpunkt (BDC)—innan nästa kommando (såsom UPP-rörelsen) utförs. Om signalen från nedre dödpunktssensorn inte upptäcks korrekt på grund av skada, förorening eller feljustering, tolkar styrningen rörelsen som ofullständig och blockerar vidare åtgärder för att undvika programförvirring. Detta avbrott i logiken kan resultera i en “logisk frysning”.”
• Verifiera lednings- och anslutningsintegritet

1. Fokusera på anslutningarna vid motoranslutningslådor, magnetventilkontakter och sensorpluggar.
2. Bekräfta att alla kontakter är åtdragna, fria från korrosion och att kabelisoleringen är intakt.
3. Observera att långvariga mekaniska vibrationer kan leda till intermittenta kontaktfel—tillämpa antivibrationsåtgärder och schemalägg regelbundna inspektioner.

3.3 Kontroll av mekanisk struktur: Eliminering av fysiska blockeringar

Även om det är mindre vanligt kan mekanisk fastklämning vara det svåraste problemet att lösa när det väl inträffar, och bör därför uteslutas tidigt.

• Inspektion av form och arbetsstycke: Har den övre matrisen kilats fast eller “bitit sig” in i V-spåret på den nedre matrisen på grund av överbelastning, ojämn belastning eller överdriven materialåterfjädring? Detta problem uppträder vanligtvis efter den sista bockningsoperationen.
• Styrningar och balanseringssystem
  • Inspektion: Kontrollera om båda styrningsytorna (GIBs) på sliden är ordentligt smorda. Använd en ficklampa för att noggrant leta efter repor eller skavmärken.
  • Djupgående insikt: Felaktig justering av styrningsglapp är en subtil orsak till mekaniskt fastlåsning. Om gapet är för trångt ökar friktionen på grund av värmeutvidgning eller bristande smörjning, vilket leder till att sliden kärvar; om det är för stort kan sliden luta under belastning, vilket även det orsakar ensidig fastlåsning. synkroniseringssystemet är lika kritiskt: i torsionsstångssynkroniserade kantpressar kan ett löst mekaniskt stopp på ena sidan utlösa detta problem; i elektrohydrauliska modeller, om avläsningarna från de två linjära skalorna överskrider styrsystemets tillåtna tolerans, aktiverar systemet “utanför tolerans-skydd”, vilket stoppar all rörelse för att förhindra att sliden lutar och att verktyg och komponenter skadas. Sådana skyddsstopp diagnostiseras ofta felaktigt som hydrauliska eller elektriska fel.
• Yttre interferens: Inspektera bakre stopp, främre stöd och andra tillbehör för att säkerställa att inget fysiskt kommer i kontakt med sliden eller arbetsstycket. Även en till synes orelaterad del kan vara det sista hindret som förhindrar uppåtgående rörelse.

Genom denna systematiska diagnostiska tratt kan du omvandla ett vagt “maskinen rör sig inte”-problem till en uppsättning specifika, testbara kontrollpunkter. Du slåss inte längre mot maskinen – du löser ett logiskt pussel. Varje eliminerad orsak för dig ett steg närmare sanningen.

Ⅳ. Praktiska reparationslösningar: Riktade åtgärder för att återuppliva din maskin

Slutet på den diagnostiska analysen markerar början på det praktiska reparationsarbetet. Efter att ha identifierat grundorsaken noggrant genom den “tredimensionella diagnostiska tratten” går vi nu in i den kritiska fasen – problemlösning. Detta kapitel överger abstrakt teori och tillhandahåller precisa, fälttestade reparationsmetoder för hydrauliska, elektriska och mekaniska system. Varje procedur här sammanfattar den hårt förvärvade expertisen hos erfarna ingenjörer för att säkerställa att ditt underhållsarbete blir effektivt, exakt och framför allt säkert.

4.1 Snabba hydrauliska felsökningstekniker

Över 70 % av felen med “ingen uppåtgående rörelse” har sitt ursprung i det hydrauliska systemet och orsakas vanligtvis av antingen blockering eller läckage. Målet är att återställa perfekt flöde och stabil trycköverföring.

Praktisk guide: Säker rengöring och återställning av en fastnat solenoidventilspole

Solenoidventilspolar kan fastna på grund av slam eller mikroskopiska partiklar, vilket gör dem till de vanligaste orsakerna bakom en stoppad släde. Innan rengöring, internalisera alltid säkerhetsprocedurerna.

1. Säkerhetsförberedelse: Följ strikt Låsning/Taggning (LOTO) protokollet. Stäng av och lås huvudströmbrytaren. Släpp systemtrycket manuellt eller vänta på automatisk tryckavlastning, och bekräfta med en tryckmätare att det hydrauliska trycket är noll. Placera en ren uppsamlingsbricka under ventilhuset.
2. Ta bort spolen och ventilhuset: Skruva loss låsmuttern och ta försiktigt bort solenoidspolen (var noga med att bevara den vattentäta O-ringen och kom ihåg dess orientering). Lossa sedan jämnt bultarna som håller ventilhuset och lyft det försiktigt från manifoldblocket. Räkna med att en liten mängd kvarvarande hydraulolja kan rinna ut.
3. Ta ut spolen: Använd ett icke-metalliskt verktyg—såsom en ren bambupinne eller styv plaststav—för att försiktigt och stadigt trycka ut spolen från ena änden av ventilhuset. Använd aldrig metallverktyg som skruvmejslar eller spikar, eftersom dessa kan permanent repa spolen eller ventilhålet och orsaka interna läckor. Notera eventuella returfjädrar i båda ändarna för att undvika att de skjuter iväg eller tappas bort.
4. Rengöring och inspektion:

• Rengöring: Torka av komponenterna med luddfri industriduk (såsom renrumsduk) och färsk hydraulolja av samma märke och klass. Använd aldrig bomullstrasor, vanliga servetter eller material som fäller fibrer, eftersom dessa kan orsaka sekundär kontaminering.
• Inspektion: Under stark belysning, undersök noggrant ventilspolens yta efter mörka repor, metallgrader eller blåaktig missfärgning—tecken på lokal överhettning. Kontrollera även om den inre väggen i ventilhålet är slät och spegellik. Synlig fysisk skada indikerar att hela ventilhuset måste bytas ut, eftersom rengöring ensam inte återställer korrekt funktion.

1. Återmontering och testning: Applicera ett tunt, jämnt lager färsk hydraulolja på den rengjorda ventilspolen, och montera sedan tillbaka den i ventilhuset exakt som den satt. Tryck försiktigt på spolen med fingret—den ska röra sig fritt och smidigt under fjäderkraft, utan att fastna eller kännas ojämn. När detta är bekräftat, montera tillbaka ventilhuset och spolen i omvänd ordning, och dra åt monteringsbultarna gradvis i ett kryssmönster.
2. Avluftning och igångkörning: När maskinen startas för första gången efter reparation, utför inga operationer. Låt den hydrauliska pumpen gå utan belastning i cirka fem minuter. Aktivera sedan upprepade gånger ventilens motsvarande funktion (till exempel långsam manuell uppgång och nedgång) så att luften i ventilen och rören helt förs tillbaka till tanken och avlägsnas.

Kritiskt steg: Byt igensatta hydraulfilter och lufta systemet

1. Filterbyte: Efter att ha utfört LOTO och avlastat systemtrycket, öppna filterhuset enligt dess placering (sugledning, högtrycksledning eller returledning). När du tar bort det gamla filterelementet, observera graden av förorening—det avslöjar den övergripande renheten i det hydrauliska systemet. Rengör noggrant insidan av huset och installera sedan ett nytt filterelement med identisk specifikation och filtreringsgrad.
2. Systemavluftning (Expertteknik): Efter byte av filter eller frånkoppling av rörledningar kommer luft oundvikligen in i systemet. Luft är “cancern” i ett hydraulsystem—när den komprimeras orsakar den buller och ojämna rörelser, och när den frigörs skapar den kavitation som kan skada pumpar och ventiler allvarligt.

• Standardmetod för avluftning: Låt pumpen gå på lågt tryck och utan belastning i 5–10 minuter. Det mesta av den instängda luften kommer att cirkulera med oljan tillbaka till tanken och naturligt försvinna.
• Precisionsmetod för avluftning: Lokalisera systemets högsta ställdon—vanligtvis oljeutloppskopplingen högst upp på cylindern. Lossa kopplingen något (cirka en kvarts varv, aldrig helt). Kör sedan sliden så att den stiger mycket långsamt. Observera kopplingsgapet: först kommer en fräsande blandning av luft och olja; när flödet blir stabilt, klart och bubbel­fritt, dra snabbt åt kopplingen. Denna uppgift kräver två personer som arbetar i samordning—en som manövrerar, en som observerar—och som är uppmärksamma på eventuell högtrycks­oljebristning.

Fallstudie: Snabb lösning för tryckförlust orsakad av lös pump­sugkoppling

• Symptom: Pumpmotorn går normalt, men tryckmätarens nål rör sig inte eller fladdrar bara lite. Oljebehållaren skummar med bubblor, åtföljt av hårda malande eller visslande ljud.
• Diagnoslogik: Detta är ett skolboksexempel på att pumpen suger in luft. Många tekniker kontrollerar först oljenivån, men om nivån är korrekt ligger problemet nästan säkert i tätheten hos sugledningen mellan oljetanken och pumpens inlopp.
• Snabb lokalisering: Applicera ett lager tjock såpvatten eller raklödder på pumpens sugkoppling, sugfilter och alla rörledningsskarvar. Starta pumpen och observera noga—den skarv som kontinuerligt drar in bubblor är den exakta läckpunkten.
• Reparation: Stäng av utrustningen och dra åt eller byt ut tätningen vid den identifierade läckskarven. Även om detta problem kan verka litet är dess påverkan allvarlig—och eftersom skarven suger in luft istället för att läcka olja förbises det ofta lätt.

4.2 Noggrann felsökning av elektriska fel

Elektrisk felsökning innebär i grunden att verifiera om en specifik “signalväg” i en komplex krets är intakt. Vår metod fokuserar på att snabbt och exakt lokalisera det exakta avbrottet.

Illustrerad guide: Justera eller byta en defekt gränslägesbrytare

1. Testning: Efter att strömmen kopplats bort, ställ in en multimeter på kontinuitetsläge (summer). Mät gränslägesbrytarens normalt öppna (NO) och normalt stängda (NC) kontakter separat. Tryck manuellt ned manöverarmen för att simulera kontakt—mätaren ska växla korrekt mellan pip (sluten) och tystnad (öppen). Om det inte sker någon reaktion är brytarens interna kontakter skadade.
2. Justering: Om strömbrytaren fungerar korrekt men skjutreglaget inte utlöser den vid rätt position under drift, justera dess monteringsposition. Lossa monteringsbultarna och förskjut strömbrytaren något framåt eller bakåt längs sin skena tills skjutreglagets ställdon pålitligt trycker på strömbrytarens rulle och behåller en liten, säker överresmarginal.
3. Byte: Ta ett tydligt foto av strömbrytarens modell och kabelkonfiguration. Köp en identisk ersättning. Under LOTO-förhållanden, koppla bort kablarna, ta bort den gamla strömbrytaren, installera den nya och återanslut exakt som tidigare.

Diagnostiskt tips: Säker användning av “bypassmetoden” för att testa ett misstänkt relä

Varning: Denna procedur innebär elektrisk risk. Endast kvalificerade yrkespersoner som fullt ut förstår kretsen och säkerhetsåtgärderna bör utföra den!

• Princip: Om du misstänker att ett relä eller kontaktors utgångskontakt felar på grund av slitage eller oxidation kan du tillfälligt “kringgå” den – skicka signalen direkt till den nedströms enheten – för att bekräfta om reläet i sig är felpunkten.
• Procedur:
  1. Leta upp på kopplingsschemat det mellanliggande reläet som styr solenoidventilen för “skjutreglage upp”.
  2. Identifiera de två terminalerna för dess normalt öppna (NO) kontakter: en ansluten till PLC- eller knappingången, den andra till solenoidens utgång.
  3. Under LOTO-förhållanden, förbered en kort isolerad hoppartråd.
  4. Använd hoppartråden för att direkt ansluta dessa två terminaler.
  5. Ta bort LOTO, återställ strömmen och håll handen redo vid nödstoppet. Utfärda kommandot UPP.

• Utvärdering: Om skjutreglaget rör sig normalt efter den korta förbindelsen är felet 100% inom det reläet – slå av strömmen och byt ut det omedelbart. Om det fortfarande inte rör sig ligger problemet längre nedströms (till exempel i ledningarna mellan reläet och solenoiden eller i själva solenoidspolen).

Proffstips: De vanligaste felpunkterna för elektriska anslutningar

Långvarig vibration och rörelse är de främsta orsakerna till fel i elektriska anslutningar. Kontrollera först dessa högriskzoner:

• Fotbrytarkabel: Som den kabel som flyttas mest på maskinen är dess ledare nära basen eller kontaktdonet benägen att gå av internt vid upprepad böjning.
• Motoranslutningslåda: Den höga strömmen och den kontinuerliga vibration som uppstår vid pumpstart kan lossa terminaler och orsaka uppvärmning eller oxidation vid anslutningarna.
• Alla plug-in-kontakter: Särskilt de på magnetventiler och sensorer, som kan få dålig kontakt på grund av oljekontaminering, inträngning av kylmedel eller konstant vibration. Prova att koppla ur, applicera ett professionellt kontaktmedel och anslut dem ordentligt igen.

4.3 Säkra metoder för att frigöra mekaniskt fastlåsta komponenter

Vid hantering av mekanisk fastlåsning, måste säkerheten alltid komma först—använd aldrig rå styrka. Målet är att lindra spänningen, inte att orsaka ytterligare skada.

Säker praxis: Hur man frigör ett fastklämt stansverktyg

• Scenario: Detta inträffar vanligtvis mot slutet av en bockningsprocess, när överdriven kraft, materialets återfjädring eller ojämn belastning gör att den övre stansen biter djupt in i V-spåret på den undre stansen.
• Vad man aldrig ska göra: Slå aldrig på sliden, stansen eller ramen med en hammare eller annat tungt verktyg! Detta löser inte problemet och kan lätt orsaka katastrofal skada—såsom sprickbildning på dyra precisionsstansar eller permanent deformation av slidens styrskenor.
• Rekommenderade metoder (från enklast till mest utmanande):
  1. Applicera omvänt tryck (föredragen metod): Om hydraulsystemet tillåter, försök att trycksätta den övre kammaren i cylindern (den som styr nedåtgående rörelse). I vissa system innebär detta att aktivera “nedåt”-kommandot i säkert läge. Detta lilla omvända tryck är ofta tillräckligt för att frigöra ett fastklämt stansverktyg.
  2. Manuell långsam tryckavlastning: Efter att ha fullgjort LOTO-proceduren och bekräftat alla säkerhetskontroller, lossa mycket långsamt och jämnt huvudmuttern på hydraulanslutningen till den nedre kammaren av slidcylindern (den kammare som ansvarar för uppåtgående rörelse) så att olja med högt tryck kan släppas ut gradvis. Sliden kommer långsamt att sänkas av sin egen vikt och kvarvarande spänning, vilket frigör fastlåsningen. Detta måste utföras av två personer—en som hanterar skiftnyckeln och en som observerar. Varje rörelse måste kontrolleras med millimeterprecision, redo att omedelbart dra åt anslutningen om sänkningen blir ojämn.
  3. Sista utväg: Om ingen av ovanstående metoder fungerar och fastlåsningen bekräftas bero på ett deformerat arbetsstycke, är det säkraste sättet att lindra intern spänning att skära den fastklämda delen med plasma- eller flammskärning under professionell övervakning. Offra arbetsstycket för att skydda maskinen.

Bästa praxis: Korrekt smörjning och speljustering av slideguider

• Essensen av smörjning:
  • Använd rätt olja: Glidstyrningar kräver specialiserad smyrolja, formulerad med slitage- och vidhäftningsadditiv som fäster starkt på vertikala ytor – nästan som sirap. Använd aldrig vanlig hydraul- eller motorolja som ersättning.
  • Säkerställ korrekt oljeflöde: Inspektera regelbundet både manuella och automatiska smörjsystem för att bekräfta att oljan pumpas effektivt och fördelas jämnt över alla kontaktytor på styrbanorna.
• Spaltjustering (avancerad nivå):
  • Varför det är viktigt: Styrspalten (GIB-spalten) är avgörande för att bibehålla böjningsprecision och förhindra mekaniskt slitage. Om spalten är för snäv kan värmeutvidgning eller bristande smörjning orsaka överdriven friktion och fastlåsning; om den är för stor kan släden luta under belastning, vilket leder till ojämn kontakt och risk för kärvning.
  • Hur man justerar: Detta kräver ett bladmått och strikt efterlevnad av tillverkarens rekommenderade värden (vanligtvis mellan 0,04–0,08 mm). Justeringen innebär fininställning av en serie ställskruvar och låsmuttrar på styrtrycksplattorna. Det är en mycket känslig process—en felaktig justering kan vara värre än ingen justering alls. Denna uppgift bör endast utföras av korrekt utbildade yrkespersoner.

Genom att följa denna omfattande, praktiska reparationsmetod kommer dina verktyg inte längre att kännas kalla och mekaniska – varje operation kommer att präglas av självförtroende och precision. Du kommer inte bara att åtgärda ett omedelbart problem utan också få en djupare förståelse för din utrustnings inre funktioner, vilket tar dig ett steg närmare att bli en sann mästare i maskindrift och produktivitet.

Ⅴ. Vanliga problem vid kantpressdrift

5.1 Översikt över vanliga problem med kantpressar

Flera potentiella problem uppstår i kantpressens drift, inklusive ingen tryckuppbyggnad i det hydrauliska systemet hos den hydrauliska kantpressen, verktyg som är slitna eller felaktigt installerade, samt rörelsekoordination som brister och felaktig positionering av bakre anslaget på grund av fel i det elektriska styrsystemet.

Vår genomgång fokuserar främst på en av de vanliga situationerna – kantpressen går inte upp. Orsaken till att “kantpressen inte går upp” kan delas in i två huvudtyper: mekaniska och elektriska problem.

Ett mekaniskt problem är relaterat till komponenter som är slitna, skadade eller blockerade, såsom hydraulcylindrar, kolvar, kopplingsstänger, lager osv., samt packningsfel och blockering i hydrauloljans krets.

Elektriska problem uppstår till följd av fel i elektriska komponenter som styrenhet, motor, relä, sensor, eller dålig kontakt, kortslutning, avbrott osv. i strömförsörjningsledningen.

5.2 Initial diagnos: Steg för felsökning av kantpress

Det är av största vikt att gå vidare med den initiala diagnosen när kantpressen inte går upp. Operatören bör felsöka enligt följande procedurer:

Kontrollera strömförsörjningen

• Bekräfta att maskinen får ström.
• Verifiera att huvudbrytaren är stängd och att inga säkringar eller automatsäkringar har löst ut.
• Använd en multimeter för att kontrollera att spänningsförsörjningen till motor och styrsystem är stabil.

Inspektera hydrauloljans nivåer

• Kontrollera om oljenivån i hydraulsystemet är normal och om det finns oljeläckage eller blockeringar. Säkerställ att oljenivån är tillräcklig. För låg oljenivå kan minska trycket och hindra kolven från att röra sig.
• Kontrollera oljekvaliteten för föroreningar eller försämring. Byt ut smutsig eller gammal olja mot ren hydraulvätska som uppfyller maskinens specifikationer.

Kontrollera elektriska anslutningar

• Säkerställ att strömförsörjningen och signalöverföringen i det elektriska styrsystemet fungerar korrekt. Kontrollera statusen på relevanta knappar, strömbrytare och kontakter.
• Observera och testa om utrustningen har onormalt ljud eller vibrationer för att kontrollera om någon mekanisk komponent är skadad eller fastnat.

Verifiera styrsignaler

• Säkerställ att styrsystemet, inklusive eventuella CNC-komponenter, är korrekt konfigurerat. Bekräfta att maskinen svarar på kommandon genom att kontrollera felmeddelanden på kontrollpanelen.

5.3 Specifika felsökningssteg Du kan vidta

När de initiala kontrollerna är klara, gå vidare med mer detaljerad felsökning av hydraul-, el- och mekaniska system.

Hydraulsystem

• Inspektera hydraulventiler och cylindrar: Kontrollera om ventilen har fastnat och säkerställ att cylindrarna fungerar som de ska. Eventuella fastnade eller skadade ventiler kan behöva bytas ut.
• Kontrollera hydraulläckor: Inspektera alla slangar, tätningar och anslutningar för tecken på läckor. Dra åt kopplingar och byt ut utslitna tätningar vid behov.
• Testa hydraulpumpens prestanda: Säkerställ att pumpen genererar tillräckligt tryck. Om den underpresterar, byt ut den.

Mekaniska komponenter

• Inspektera kolv, styrskenor, lager och rörliga delar: Leta efter feljustering, överdrivet slitage eller blockeringar. Smörj eller byt ut komponenter vid behov för att upprätthålla en jämn drift.
• Granska verktygsinriktning: Kontrollera att övre stansen och nedre matrisen är korrekt inriktade och fria från skador. Felmatchade eller slitna verktyg kan hindra pressbromskolvens rörelse.

Elektriskt system

• Testa motor och drivsystem: Använd diagnostiska verktyg för att kontrollera motorns prestanda och säkerställa att den fungerar normalt. Leta efter tecken på överhettning eller ovanligt ljud som kan indikera mekaniskt fel.
• Inspektera sensorer och gränslägesbrytare: Säkerställ att sensorer och gränslägesbrytare fungerar korrekt. Defekta sensorer kan skicka felaktiga signaler och hindra maskinen från att fungera korrekt.
• Återställ kontrollpanelen: Om maskinen inte svarar, försök att återställa kontrollpanelen för att rensa eventuella fel och återställa normal drift.

Ⅵ. Mekaniska orsaker och lösningar

6.1 Systemfel i hydraulisk bockningsmaskin

1. Hydrauloljeläckage: Hydrauloljeläckage kan orsakas av slitna eller skadade tätningar. Regelbunden kontroll och byte av tätningar samt att hålla hydrauloljan ren är avgörande. Om läckage upptäcks, reparera det omedelbart och säkerställ att hydraulolja fylls på korrekt.
2. Hydraulpump: Hydraulpumpen är hjärtat i det hydrauliska systemet. Fel kan bero på att pumpen är sliten eller att trycket är otillräckligt. Kontrollera regelbundet hydraulpumpens skick, byt ut komponenter vid behov och säkerställ att trycket ligger inom normalområdet.
3. Blockerad hydraulledning: En blockerad hydraulledning påverkar vätskeflödet och minskar maskinens optimala prestanda. Regelbunden rengöring och underhåll av hydraulledningen säkerställer att hydraulvätskan flödar smidigt.

6.2 Mekaniska fel

1. Problem med böjningsstång: pressbromsbocknings- Stången utsätts för stort tryck och stress. Stångens nötning och skador leder troligen till felaktig böjning. Kontrollera regelbundet pressbromsbocknings- stången och se till att den är i gott skick, samt byt ut den vid behov.
2. Fel på presskolv och styrskena: presskolv och styrskena är viktiga delar av kantpressen, som ansvarar för att hålla materialet stabilt. Skador eller felaktig smörjning kan leda till att kolven fastnar eller att skenan förskjuts. Regelbunden smörjning och kontroll av kolvens och styrskenans skick är nyckeln till att förebygga problemet.
3. Fel på elektriska komponenter: mekaniska fel kan vara relaterade till elektriska komponenter, såsom motorer, sensorer eller styrenheter. Kontrollera regelbundet elektriska systemets anslutningar och status, och säkerställ att all drift är normal.

6.3 Tips för regelbundet underhåll

1. Regelbunden kontroll: upprätta en plan för regelbunden maskinkontroll, inklusive det mekaniska systemet, mekaniska komponenter och elsystemet. Att upptäcka problem tidigt och reparera omedelbart kan undvika storskaliga fel.
2. Rengöring och smörjning: håll maskinen ren och smörj det hydrauliska systemet och mekaniska komponenter regelbundet för att undvika friktion och nötning.
3. Utbildning av operatören: säkerställ att operatörerna får rätt utbildning, känner till maskinens normala rörelser och möjliga fel, samt hur man vidtar lämpliga åtgärder.

Ⅶ. Elektriska orsaker och lösningar

7.1 Fel på elektriska komponenter

1. Problem med kablar och ledningar: kabeln kan vara bruten, dåligt ansluten eller skadad, vilket resulterar i elektriska fel. Kontrollera kabelns och ledningens integritet och säkerställ att de är säkert anslutna utan slitage eller skador.
2. Åldrande av elektriska komponenter: långvarig användning och nötning kan leda till elektriskt åldrande, såsom reläer, strömbrytare och kabelkontakter. Kontrollera elektriska komponenters skick och byt ut de som är åldrade vid behov.
3. Strömproblem: problem med strömförsörjningen, såsom instabil spänning eller överbelastning av ström, kan leda till elektriska fel. Säkerställ att all utrustning kan anslutas till stabil ström och använd strömskyddsutrustning enligt behov.

7.2 Felsökning av elektriska problem

Stäng av och säkerställ säkerhet: strömförsörjningen måste brytas innan underhåll av elektriska problem för att garantera operatörernas säkerhet.

Preliminär bedömning: bedöm preliminärt det troliga problemområdet utifrån felindikationen (utrustning startar inte, ovanliga rörelser, larm visas).

Detaljerad kontroll: kontrollera det troliga felområdet i detalj. Kontrollera om kontakten är lös, kabeln är skadad, och om strömbrytare, reläer, kontaktorer och andra komponenter är intakta.

Testa och verifiera: använd testverktyg för att testa de misstänkta komponenterna enskilt eller i kombination för att fastställa felkällan.

Reparera och ersätt: när felpunkten har hittats, reparera eller ersätt de skadade elektriska komponenterna i tid och återställ systemets normala drift.

7.3 Förebyggande elektriskt underhåll

1. Regelbunden kontroll: upprätta en plan för att kontrollera de elektriska komponenternas skick, inklusive kabel, kontakt, relä och strömbrytare.
2. Rengöring och underhåll: håll de elektriska komponenterna rena och undvik ansamling av skräp eller damm. Rengör kablar, kontakter och reläkontakter.
3. Elektrisk utbildning: erbjud grundläggande elektrisk utbildning för operatörerna, så att de kan känna igen vanliga elproblem och använda lämpliga metoder.

Ⅷ. Programvaru- och styrsystemfel

8.1 Identifiera programvarurelaterade problem

1. Onormal driftgränssnitt: om ditt kantpressens drift gränssnitt visar onormal eller felaktig information kan detta vara ett tydligt tecken på ett programvaruproblem.
2. Styrsystemets reaktion: när utrustningen startas eller stoppas, om styrsystemet inte reagerar eller reagerar långsamt, kan detta bero på programvarufel.
3. Ostabil utgång: onormal utgång, såsom ostabil böjningsvinkel eller storlek, vilket kan bero på styrsystemet eller programvaran.

8.2 Återställa och uppdatera styrsystem

1. Återställ systemet: försök att återställa styrsystemet, vilket kan göras genom att stänga av strömmen, vänta några minuter och sedan återställa. Detta kan rensa vissa tillfälliga problem.
2. Uppdatera programvaran: kontrollera om det finns tillgänglig programvara att uppgradera. Tillverkaren släpper vanligtvis korrigerade och förbättrade programversioner. Kända problem kan lösas genom uppgradering.
3. Återställ standardinställningar: om programvaruproblemet inte kan lösas kan styrsystemet återställas till fabriksinställningarna och sedan återställas.

8.3 När man ska söka professionell hjälp för programvaruproblem

1. Problem som inte kan lösas: tillverkare eller professionell support kan behövas om problemen kvarstår efter att ovanstående procedurer har prövats.
2. Säkerhetsproblem: om programvaruproblemet hotar operatörernas säkerhet eller skadar utrustningen, ska utrustningen inte användas och hjälp måste sökas.
3. Auktoriserad underhållspersonal: det är bäst att kontakta auktoriserad underhållspersonal eller tillverkarens tekniska supportteam för att hantera programvaru- eller styrsystemproblem när relevanta färdigheter och kunskaper saknas.

För en praktisk, visuell genomgång av felsökning och lösning av dessa typer av problem på specifika system, se vår detaljerade handledning: Hur man rättar fel på en elektrohydraulisk kantpress DA 53TX & DA 58TX.

Ⅸ. Underhåll och förebyggande åtgärder

9.1 Regelbundna underhållsrutiner

Underhåll av hydraulsystem

• Oljekvalitet och nivåer: Kontrollera hydrauloljan regelbundet för att säkerställa att den är ren och på rätt nivå. Byt oljan enligt tillverkarens schema för att förhindra kontaminering och bibehålla optimalt tryck.
• Filterbyte: Inspektera och byt regelbundet filter och silar för att förhindra blockeringar och upprätthålla optimal systemprestanda.
• Läckagekontroll: Kontrollera slangar, tätningar och anslutningar rutinmässigt för tecken på läckage. Byt omedelbart ut skadade komponenter för att förhindra tryckförlust.

Vård av mekaniska komponenter

• Smörjning: Smörj regelbundet styrskenor, lager och rörliga delar för att minska friktion och slitage. Använd smörjmedel som rekommenderas av tillverkaren för bästa resultat.
• Underhåll av verktyg och styrskenor: Inspektera verktyg för slitage och kontrollera styrskenor för inriktning och skick. Byt slitna komponenter för att säkerställa exakt bockning och mjuk rörelse av pressbommen.

Kontroller av elsystem

• Inspektion av kablar: Inspektera elektriska kablar för skador, lösa anslutningar eller blottade ledningar. Byt ut eller säkra skadade komponenter för att förhindra driftstörningar.
• Test av sensorer: Testa sensorer och gränslägesbrytare för att säkerställa korrekt funktion. Byt defekta komponenter för att bibehålla precision och säkerhet.
• Uppdateringar av kontrollpanel: Håll styrsystemets programvara uppdaterad. Åtgärda systemvarningar eller felkoder omedelbart för att undvika driftstörningar.

9.2 Förebyggande åtgärder

Systemkalibrering

• Ram-parallellitet: Kontrollera och justera ram-parallelliteten regelbundet för att säkerställa jämnt tryck under drift. Felinriktning kan leda till defekter i arbetsstycket och onödig belastning på maskinen.
• Verktygs- och djustyrning: Bekräfta inriktningen av stans och dyna innan driften startas för att uppnå exakta och konsekventa bockningsresultat.

Miljöaspekter

• Temperaturkontroll: Säkerställ att det hydrauliska systemet fungerar inom det rekommenderade temperaturområdet för att undvika överhettning. Använd kylsystem eller fläktar vid behov.
• Ren arbetsmiljö: Upprätthåll en ren arbetsmiljö genom att hålla maskinen och det omgivande området fria från damm och skräp för att förhindra förorening av hydraulolja och mekaniska komponenter.

Bästa driftsmetoder

• Korrekt lastning: Överbelasta inte kantpressen utöver dess märkta kapacitet för att skydda det hydrauliska systemet och ramen.
• Rutinkontroller: Utför dagliga kontroller, inklusive verifiering av oljenivåer, inspektion av verktyg samt test av styrsystemet, för att upptäcka potentiella problem i ett tidigt skede.

9.3 Schemalagda inspektioner

Utför detaljerade inspektioner av hydrauliska, mekaniska och elektriska system med regelbundna intervall enligt tillverkarens rekommendationer. För komplexa problem eller planerade översyner, överväg professionell service från certifierade tekniker.

Ⅹ. Avancerade felsökningstekniker

10.1 Diagnos av mjukvaru- och styrsystemproblem

Effektiv felsökning börjar med att undersöka mjukvaran och styrsystemen, eftersom moderna kantpressar är beroende av exakt digital styrning för smidig drift.

• Felkoder och diagnostik: Börja med att använda maskinens inbyggda diagnostik eller CNC-styrsystem för att identifiera eventuella felkoder. Se tillverkarens manual för detaljer om koderna och rekommenderade åtgärder.
• Kalibrering av styrsystem: Se till att CNC-styrsystemet är korrekt kalibrerat. Felkonfigurerade inställningar, såsom bockningskraft, slaglängd eller återgångsinställningar, kan hindra kolven från att röra sig korrekt.
• Firmwareuppdateringar: Kontrollera om det finns tillgängliga firmware- eller programvaruuppdateringar från tillverkaren för att åtgärda buggar eller förbättra prestandan.

10.2 Hantering av komplexa hydrauliska problem

Hydrauliska problem kräver ofta specialverktyg och expertis för att lösas. Här är hur man kan angripa de vanligaste hydrauliska problemen:

• Fastnade eller felaktigt fungerande ventiler: Ta bort och rengör eventuella felaktigt fungerande hydraulventiler, särskilt solenoider eller proportionella riktningsventiler, och testa deras funktion med en multimeter för att säkerställa korrekt elektrisk respons.
• Trycktestning: Använd en hydraultryckmätare för att kontrollera trycket på olika punkter i systemet. Detta hjälper till att identifiera eventuella oregelbundenheter i oljepumpen, cylindrarna eller tryckavlastningsventilerna.
• Kavitation eller luftinblandning: Leta efter tecken på kavitation (bubblor orsakade av lågt tryck) eller luftinblandning (luftläckor) i det hydrauliska systemet. Lufta systemet, byt ut slitna tätningar eller korrigera pumpens funktion för att eliminera dessa problem.

10.3 Åtgärda mekaniska inriktningsproblem

Feljustering kan orsaka betydande driftproblem i en kantpress, och att rätta till det kräver ofta noggranna justeringar.

• Kolvinriktning: Kontrollera att kolven är korrekt inriktad med bädden. Om den är felinriktad, justera de excentriska hylsorna eller använd nivelleringsverktyg för att återställa inriktningen.
• Justering av styrskenor: Inspektera styrskenorna för slitage eller felaktig spänning. Dra åt eller byt tryckplattor vid behov för att säkerställa en smidig kolvrörelse.
• Komponentbyte: Byt ut slitna komponenter såsom lager, bussningar eller styrskenor som inte kan återinriktas effektivt.

10.4 Hantering av avancerade elektriska fel

Elektriska problem kan vara komplexa, men de kan ofta spåras till nyckelkomponenter.

• Signalverifiering: Testa kontinuiteten hos elektriska signaler till nyckelkomponenter som gränslägesbrytare, motorer och magnetventiler. Använd en multimeter för att upptäcka kabelbrott eller svaga anslutningar.
• Motortestning: Använd en megohmmeter för att testa motorns lindningar och isolationsmotstånd. Byt ut alla motorer som visar tecken på slitage, överhettning eller elektriska fel.
• Problem med styrpanelen: Kontrollera styrpanelen för lösa anslutningar, skadade kretsar eller knappar som inte svarar. Reparera eller byt ut felaktiga komponenter vid behov.

10.5 Riktlinjer för att anlita professionell hjälp

Vissa problem kan lösas internt, men andra kräver professionell hjälp.

• Tillverkarens support: Kontakta kantpressens tillverkare för vägledning vid lösning av komplexa problem, särskilt de som rör proprietär programvara eller komponenter.
• Certifierade tekniker: För avancerade mekaniska reparationer, hydraulisk felsökning eller elektrisk diagnostik som kräver specialverktyg, anlita en certifierad tekniker.
• Reservdelar: Använd originalreservdelar från tillverkaren för att säkerställa kompatibilitet och tillförlitlighet.

10.6 Förebygga återkommande avancerade problem

När reparationer är gjorda, vidta åtgärder för att minska risken för framtida problem.

• Omfattande testning: Efter reparationer, utför ett fullständigt diagnostiskt test, inklusive driftprov, för att bekräfta att alla system fungerar korrekt.
• Dokumentera reparationer: För detaljerade register över reparationer, inklusive utbytta delar och uppdaterade inställningar. Denna dokumentation är ovärderlig för framtida underhåll eller felsökning.
• Avancerad operatörsutbildning: Utbilda operatörer i bästa praxis, med fokus på lastgränser, dagliga kontroller och att upptäcka tidiga tecken på problem.

XI. Förebyggande underhåll: Bygga ett “noll stillestånd”-system

Den mest effektiva formen av underhåll är den som gör underhåll onödigt. När vi skiftar vårt tankesätt från “hur man fixar det” till “hur man förhindrar att det går sönder” går vi från reaktiv reparation till proaktiv tillförlitlighet. Denna omvandling markerar den verkliga starten på excellens inom utrustningshantering. Från att reagera på fel till att eliminera grundorsaker är detta inte bara en metodologisk förändring—det är en filosofisk. Detta kapitel kommer att guida dig genom att bygga en komplett underhållspyramid, från dagliga inspektioner till fullständiga årliga översyner, och avslöja hur rigorös kontroll över maskinens “livsblod” (dess arbetsvätskor) och mänskliga operationer kan eliminera det mesta av oplanerade stillestånd vid källan.

5.1 Den ultimata underhållschecklistan: Från dagliga inspektioner till årliga översyner

En ostrukturerad underhållsplan leder bara till slumpmässiga fel. En systematisk underhållschecklista garanterar däremot konsekvens—den gör förebyggande vård till en andra natur. Denna checklista delar strategiskt upp komplexa underhållsuppgifter i fyra sammanlänkade tidsbaserade lager.

Dagliga kontroller: Operatörens femminutersritual före skift

Detta är den första—och mest avgörande—försvarslinjen i ditt förebyggande ramverk. Den är utformad för att upptäcka 80 % av synliga problem till minimal kostnad.

• Inspektion av hydraulsystem (“titta, lyssna, fråga och känn”): Kontrollera att oljenivån i reservoaren ligger inom det normala intervallet.
  Djup insikt: Titta inte bara snabbt på nivån—observera oljans “utseende” som en läkare som kontrollerar färgen på en patients blod. Frisk hydraulolja ska vara klar och ljus. En mjölkig färg indikerar vattenförorening, grumlighet tyder på fasta partiklar, och överdriven skumbildning betyder luftinträngning—alla är allvarliga varningssignaler som kräver omedelbar avstängning och undersökning.
• Verifiering av säkerhetsanordningar: Detta är en icke-förhandlingsbar daglig regel. Testa fullt ut nödstoppknappen, blockera medvetet säkerhetsljusridån och öppna och stäng säkerhetsdörren en gång. Se till att varje skyddsfunktion reagerar omedelbart och felfritt. Detta är det yttersta uttrycket för respekt för livet.
• Lyssna efter onormala ljud eller rörelser: Starta oljepumpen och lyssna noga efter ovanliga ljud—särskilt skarpa väsningar (tecken på kavitation) eller oregelbundet klickande (möjlig intern slitage). I tomgångsläge, kör sliden och bakre mätaren genom ett fullt slag och känn efter mjuk, jämn rörelse utan tvekan eller vibration.
• Visuell inspektion och renlighet: Gå runt maskinen för att upptäcka nya oljeläckor (särskilt runt cylinderpackningar och ventilanslutningar), lösa skydd eller ovanliga slitage märken. Håll formområdet och kontrollpanelerna rena och ta bort metallskräp omedelbart—inte bara för utseendet utan för att förhindra kortslutningar och mekaniska störningar.

Veckovisa kontroller: Fördjupning och förstärkning av grundläggande underhåll

• Rengör “andningssystemet”: Använd tryckluft för att noggrant rengöra dammfiltret på elskåpets och hydraulstationens kylfläktar. Ett igensatt filter är som att tvinga en maratonlöpare att bära mask – det är den främsta orsaken till överhettning av komponenter och påskyndat åldrande.
• Fästdonsinspektion: Vibration är fienden till alla bultförband. Var särskilt uppmärksam på åtdragningen av formklämmor, back gauge-drivkomponenter och primära strukturella anslutningar. Åtgärda all löshet innan det blir ett problem.
• Kontroll av verktygens skick: Inspektera kanterna på ofta använda övre och nedre verktyg för flisning eller slitage. Rengör alla verktygsytor och sittplatser med en luddfri trasa för att säkerställa absolut renlighet vid verktygsbyten.

Månatliga kontroller: Omfattande systemdiagnostik

• Precis smörjning av styrbanor: Följ utrustningsmanualen och tillsätt den specificerade kvaliteten och viskositeten av glidbanolja till smörjpunkterna (smörjnipplar eller centralsmörjningssystem) på båda sidor av sliden.
  Bästa praxis: Efter att ha applicerat oljan, manövrera sliden manuellt genom flera fulla slag för att sprida oljan jämnt över hela kontaktytan och bilda en tålig skyddsfilm.
• Bedömning av hydraulsystemets hälsa: Inspektera alla indikeringsinstrument för förorenade hydraulfilter (tryckmätare eller uppfällbara indikatorer). Om en indikator signalerar blockering, är filtret nära sin kapacitet och måste bytas omedelbart – chansa inte med systemets säkerhet.
• Elskåp “Djuprengöring”: Efter att noggrant ha följt LOTO-proceduren, öppna elskåpet. Använd torr, lågtrycks tryckluft eller en professionell rengöringsborste för elektronik för att ta bort damm från interna komponenter. Gör en visuell inspektion av kontaktorer och reläkontakter för tecken på förkolning eller gropbildning och kontrollera alla terminalanslutningar för löshet eller missfärgning orsakad av överhettning.

Årligt stort underhåll: En fullständig “genetisk nivå”-översyn och förnyelse

• Hydraulsystemets “blodrening”: Det rekommenderas generellt att ersätta hydrauloljan och alla filter helt var 2 000–4 000 drifttimmar, eller minst en gång per år.
  Nyckelinsikt: Kärnan i oljeersättning ligger inte i “byte” utan i “rengöring”. Efter att den gamla oljan tömts, rengör noggrant botten av tanken med specialverktyg och luddfri trasa för att avlägsna slam, metallpartiklar och andra “gifter”. Underlåtenhet att göra detta kommer omedelbart att förorena den nya oljan vid påfyllning och kraftigt minska underhållseffektiviteten.
• Elektriskt system “termisk avbildningsskanning”: Denna teknik gör det möjligt att se potentiella fel innan de inträffar. När maskinen körs med full belastning, anlita en specialist för att använda en infraröd termografikamera för att skanna brytare, kontaktorer, frekvensomriktare och terminaler inne i elskåpet. Alla lokala “hot spots” indikerar en sannolik felpunkt—vilket ger dig veckor eller till och med månader av förvarning att agera innan skadan uppstår.
• Mekanisk Noggrannhet “Kalibrering och Återställning”: Med tiden drifts mekanisk precision naturligt. Använd högprecisionsinstrument såsom laserinterferometer eller granitvinkel för att mäta och kalibrera parallelliteten mellan sliden och arbetsbordet, slidens repeterbarhet och bakanslagets positionsnoggrannhet. Denna process återställer maskinen till dess fabriksnivå av topprestanda.
• Styrsystem “Digital Säkerhetskopia”: Skapa en komplett, tillförlitlig säkerhetskopia av alla CNC-styrparametrar, PLC-program, kompensationsdata och användarprogram. Dessa filer är ovärderliga om systemet kraschar eller hårdvaran går sönder.

11.2 Kärninsikt: Behandla hydrauloljan som maskinens “blod” och hantera dess hälsa

De flesta fabriker fokuserar endast på regelbundet oljebyte—ett grovt och kostsamt underhållssätt. Verkligt skickliga chefer går längre och utför periodiska “blodprov” (oljeanalyser) för att hantera utrustningens hälsa genom datadrivet underhåll.

• Bortom oljebyten: Det strategiska värdet av regelbunden oljeanalys Oljeanalys omvandlar osynligt internt slitage till en läsbar diagnostisk rapport som avslöjar:
  1. Slitage “Brottsplats”: Genom att analysera typen och koncentrationen av metalliska element i oljan (såsom koppar, järn, bly eller aluminium) kan du fastställa vilka komponenter som slits onormalt—som en kriminalteknisk expert. Till exempel kan en ökning av koppar indikera slitage på kolvpumpens glidsko eller bussningar, medan överskott av järn kan peka på lager, kugghjul eller cylinderlopp. Detta möjliggör förebyggande underhåll innan pumpfel kontaminerar hela systemet med metallpartiklar.
  2. Källan till kontaminering: Mätning av fukt och kisel (en viktig dammkomponent) visar tydligt om tätningar är skadade eller om luftfilter fungerar dåligt.
  3. Oljans egen “hälsostatus”: Undersökning av viskositet, syratal och tillsatsförbrukning hjälper till att avgöra om hydraulvätskan fortfarande är användbar. Detta förhindrar skador på utrustningen från nedbruten olja samtidigt som man undviker slöseri med för tidigt oljebyte.
• Hur man läser rapporten som en expert:
  • Vattenhalt: Larmgränsen är 500 ppm. När den överskrids emulgerar oljan, vilket drastiskt minskar smörjprestandan och påskyndar korrosion.
  • Partikelantal (ISO 4406): Guldstandarden för renhet, uttryckt som tre siffror (t.ex. 21/18/16). Ju mindre siffror, desto renare olja.
  • Kinematisk viskositet: Avvikelsen från den nya oljespecifikationen bör inte överstiga ±10%. För låg viskositet leder till nedbrytning av oljefilmen och kraftigt slitage; för hög ökar energiförbrukningen och saktar ner systemets respons.

11.3 Undvikande av driftmässiga fallgropar: Eliminera mänskliga fel vid källan

Ingen maskin, hur robust den än är, kan tåla vårdslös drift. Att ge operatörer befogenheter och standardisera procedurer är den mest kostnadseffektiva och högavkastande komponenten i ett förebyggande underhållssystem.

• Utbildningsfokus: Undvik överbelastning och “snedbelastning”
  • Överbelastning: Detta är den mest direkta formen av mekaniskt missbruk—orsakar strukturella skador på ramen, cylindrarna och verktygen—och måste absolut förbjudas.
  • Snedbelastning: Den vanligaste, subtila och destruktiva “långsamma mördaren” av maskiner. När operatörer upprepade gånger bockar små arbetsstycken på ena sidan av pressbordet utsätts de två hydraulcylindrarna och styrskenorna för ojämn belastning. Med tiden leder detta till accelererat slitage på ena sidan, synkroniseringsfel, förtida packningsfel och till och med permanent deformation av pressbordet. Kärnprincip: Operatörer måste tränas att rikta bockningskrafterna så nära maskinens centrum som möjligt. För små delar, placera dem symmetriskt eller flytta dem mot mitten för balanserad bearbetning.
• Medvetandebyggande: Förvandla operatörer till “första försvarslinjen” för utrustningens hälsa Ge operatörer möjlighet att gå från att bara använda maskiner till att proaktivt övervaka dess hälsa. Träna dem att upptäcka och omedelbart rapportera tidiga varningssignaler såsom:
  • Ovanliga ljud: Maskinen låter inte längre som den gjorde igår—ofta den första och mest känsliga indikatorn på problem.
  • Minskad hastighet: Pressbordets upp- eller nedrörelse saktar märkbart, även om inga parametrar har ändrats.
  • Högre temperatur: Motorn eller oljetankens yta känns ovanligt varm vid beröring.
  • Precisionavvikelse: Bockningsvinklarna blir inkonsekventa eller oregelbundna utan någon uppenbar orsak.
• Standardiserade procedurer: Förstärk rätt vanor för uppstart, avstängning och formbyte
  • Uppstartsrutin: Slå på huvudströmmen först, starta sedan den hydrauliska pumpen. Vid kalla förhållanden, låt maskinen gå på tomgång i 10–15 minuter för förvärmning. När oljetemperaturen återgår till det normala området, börja arbetet. Detta enkla steg minskar avsevärt slitaget på hydrauliska komponenter vid låga temperaturer.
  • Avstängningsprocedur (en detalj värd sin vikt i guld): Stäng aldrig av med kolven hängande i luften! Den korrekta metoden är att sänka kolven försiktigt på den nedre formen eller ett dedikerat stödblock innan strömmen stängs av. Detta avlastar allt hydraultryck och låter tätningarna vila i sitt naturliga, avslappnade tillstånd – vilket förlänger deras livslängd avsevärt.
  • Formbytesprocedur: Skapa och visa en bildbaserad standardiserad arbetsrutin (SOP) för formbyte. Inkludera viktiga steg som rengöring av formbasen, korrekt verktygslinje samt diagonal åtdragning av klämmor i sekvens. Detta processinriktade tillvägagångssätt förhindrar skador på form eller maskin som orsakas av felaktigt formbyte.

XII. Slutsats

Vår text handlar ingående om felsökning och prestandaoptimering av kantpress och plåtbearbetningsutrustning, med betoning på analys av vanliga problem och lösningar för det hydrauliska systemet, den mekaniska utrustningen, elsystemet samt mjukvarustyrningen.

Genom att bibehålla god maskinkondition och hög teknisk kompetens hos operatören kan du i stor utsträckning minimera stilleståndstid, reducera reparationskostnader och förbättra stabilitet och konkurrenskraft. Att investera i underhåll och utbildning är därför nyckeln till att säkerställa framgångsrik drift av kantpressen och plåtbearbetningsutrustningen. För att lära dig mer om våra lösningar, ladda ner vår broschyrer eller kontakta oss idag för en personlig konsultation.
