Kukata · Mfululizo wa QC12K/E

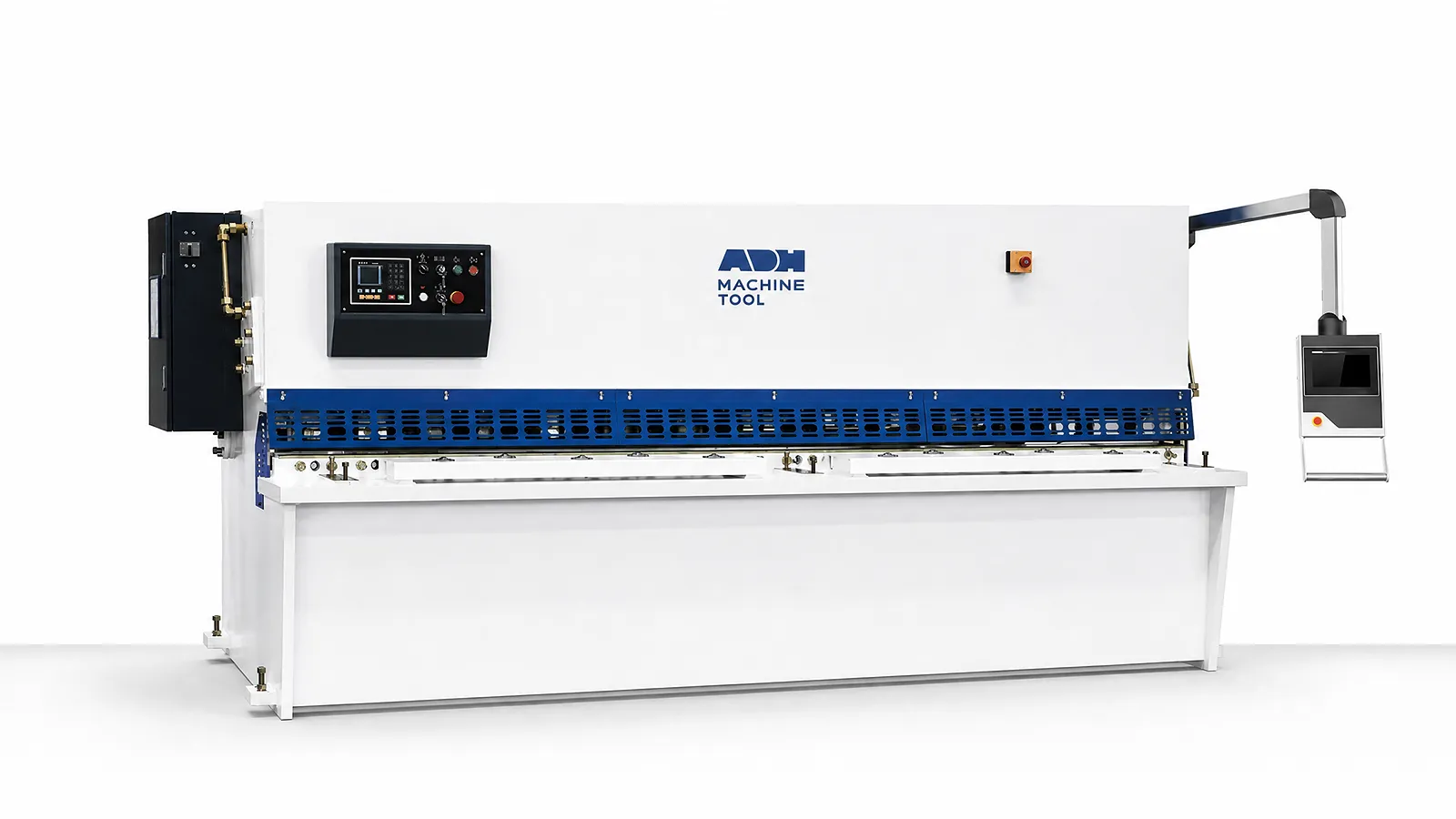

Mashine ya Kukata ya Swing-Beam

Jukwaa la majimaji la kukata karatasi lenye mhimili wa juu wa bembea-tao, fremu iliyofuliwa, kishikilia nyenzo na geji ya nyuma inayoweza kupangwa kwa ajili ya uzalishaji wa kurudia wa kukata vipande.

Omba Nukuu Tazama Vipimo

Vipimo vya kiufundi

Vipimo vya kiufundi vya QC12K/E

Tumia safu wima ya mfano ya QC12K/E iliyochaguliwa kwa unene, upana, kasi ya mpigo, kipimo cha nyuma, pembe ya kukata, nguvu, pampu na vipimo. Uzito wa mashine ni thamani za marejeleo. Uwezo unategemea nguvu ya kukata ya nyenzo na matokeo ya ukingo yanayohitajika.

Mfano	Unene wa Kukata	Upana wa Kukata	Tank ya Mafuta	Kasi ya Mpigo	Wigo wa Backgauge	Pembe ya Kukata	Nguvu Kuu	Pampu	Uzito	Vipimo vya Jumla
Kipimo	mm	mm	L	mara/dakika	mm	°	kW	ml/r	t	Urefu × Upana × Urefu wa juu (mm)
QC12K-4*2500	4	2500	140	33	20–650	1.5	7.5	25	3.5	3035×1570×1720
QC12K-4*3200	4	3200	190	26	20–650	1.5	7.5	25	5.5	3750×1640×1850
QC12K-4*4000	4	4000	190	23	20–800	1.5	7.5	25	7.5	4550×1900×1900
QC12K/E-4*5000	4	5000	320	16	20–800	1.5	7.5	25	8.5	5700×1900×2000
QC12K/E-4*6000	4	6000	440	12	20–800	1.5	15	32	17	6500×2460×2250
QC12K-6*2500	6	2500	190	17	20–650	2	7.5	25	5.5	3050×1650×1900
QC12K-6*3200	6	3200	190	17	20–650	1.5	7.5	25	6.5	3750×1650×1900
QC12K-6*4000	6	4000	190	15	20–800	1.5	7.5	25	8.2	4550×2000×2000
QC12K/E-6*5000	6	5000	320	11	20–800	1.5	15	32	12.6	5700×2450×2300
QC12K/E-6*6000	6	6000	440	8	20–800	1.5	15	32	19.5	6550×2470×2500
QC12K/E-8*2500	8	2500	190	13	20–650	2	11	32	5.8	3060×1650×1900
QC12K/E-8*3200	8	3200	190	13	20–650	1.5	11	32	6.8	3760×1650×1900
QC12K/E-8*4000	8	4000	190	12	20–800	1.5	15	32	8.8	4560×1960×1920
QC12K/E-8*5000	8	5000	320	10	20–800	1.5	18.5	40	12.8	5600×2360×2180
QC12K/E-8*6000	8	6000	440	9	20–800	1.5	18.5	40	21.5	6600×2450×2500
QC12K/E-10*2500	10	2500	190	13	20–800	2	15	32	7	3050×2000×1920
QC12K/E-10*3200	10	3200	190	13	20–800	1.5	15	32	8.5	3800×2000×1920
QC12K/E-10*4000	10	4000	400	9	20–800	1.5	22	50	11.8	4700×2100×2200
QC12K/E-10*6000	10	6000	440	6	20–800	1.5	22	50	27.5	6600×2100×2300
QC12K/E-12*2500	12	2500	400	12	20–800	2	22	50	9.8	3170×2150×2180
QC12K/E-12*3200	12	3200	400	10	20–800	2	22	50	11.5	3800×2150×2180
QC12K/E-12*4000	12	4000	400	8	20–800	1.75	22	50	13.8	4700×2280×2200
QC12K/E-12*5000	12	5000	440	6	20–800	2	30	63	19	5800×2450×2400
QC12K/E-12*6000	12	6000	440	5	20–800	2	30	63	31	6600×2600×2700
QC12K/E-16*2500	16	2500	400	13	20–800	2.5	22	50	11	3250×2300×2200
QC12K/E-16*3200	16	3200	400	10	20–800	2	22	50	12.6	3870×2300×2180
QC12K/E-16*4000	16	4000	600	9	20–800	1.75	22	50	17	4700×2575×2200
QC12K/E-16*5000	16	5000	600	7	20–800	2.5	30	63	24	5900×2600×2700
QC12K/E-16*6000	16	6000	600	5	20–800	2.5	30	63	36.8	6600×2700×2900
QC12K/E-20*2500	20	2500	500	8	20–800	2.5	30	80	14.3	3300×2580×2300
QC12K/E-20*3200	20	3200	500	7	20–800	2.5	30	80	16	4150×2600×2500
QC12K/E-20*4000	20	4000	550	5	20–800	2.5	30	80	23	4850×2600×2800

Ingizo za kukata

Panga ukataji na mchakato unaofuata

Unene wa kawaida hautoshi; daraja, upana, vigezo vya ukingo, usaidizi na usalama hufafanua uteuzi wa mashine unaofaa.

Nyenzo na unene

Toa daraja la nyenzo, nguvu ya kukata, safu ya unene na hali ya uso ili uwezo uliochapishwa uweze kufasiriwa kwa usahihi.

Jiometri ya kukata

Fafanua upana wa kukata, urefu wa chini na wa juu wa kukata, safu ya backgauge, saizi ya kipande na mchakato wa uundaji wa baadaye.

Ubora na matokeo

Rekodi mahitaji ya unyoofu, mraba, burr na ukingo pamoja na kasi ya kiharusi, ukubwa wa kundi na muundo wa mabadiliko.

Ushughulikiaji na usalama

Thibitisha usaidizi wa mbele, ushughulikiaji wa nyuma, utendaji wa kidhibiti, usanidi wa mwanya wa blade, ulinzi, udhibiti wa mguu na mahitaji ya mahali pa kuelekea.

Mashine inafanya kazi

Tazama Mashine ya Kukata ya Swing Beam ikifanya kazi

Tazama mfuatano wa ukataji wa QC12K/E na utathmini usaidizi wa karatasi, uwekaji na uondoaji kwa ajili ya kazi yako.

Tazama kwenye YouTube (inafunguka kwenye kichupo kipya)

Mifumo ya bidhaa

Ndani ya mfumo wa kukata wa swing-beam

Mikasi ya QC12K/E hutumia boriti ya juu inayozunguka kwenye egemeo. Usanidi wa blade, ushikiliaji wa karatasi na ukingo wa marejeleo hufanya kazi pamoja ili kubainisha ukataji.

Swing beam na vishikiliaji

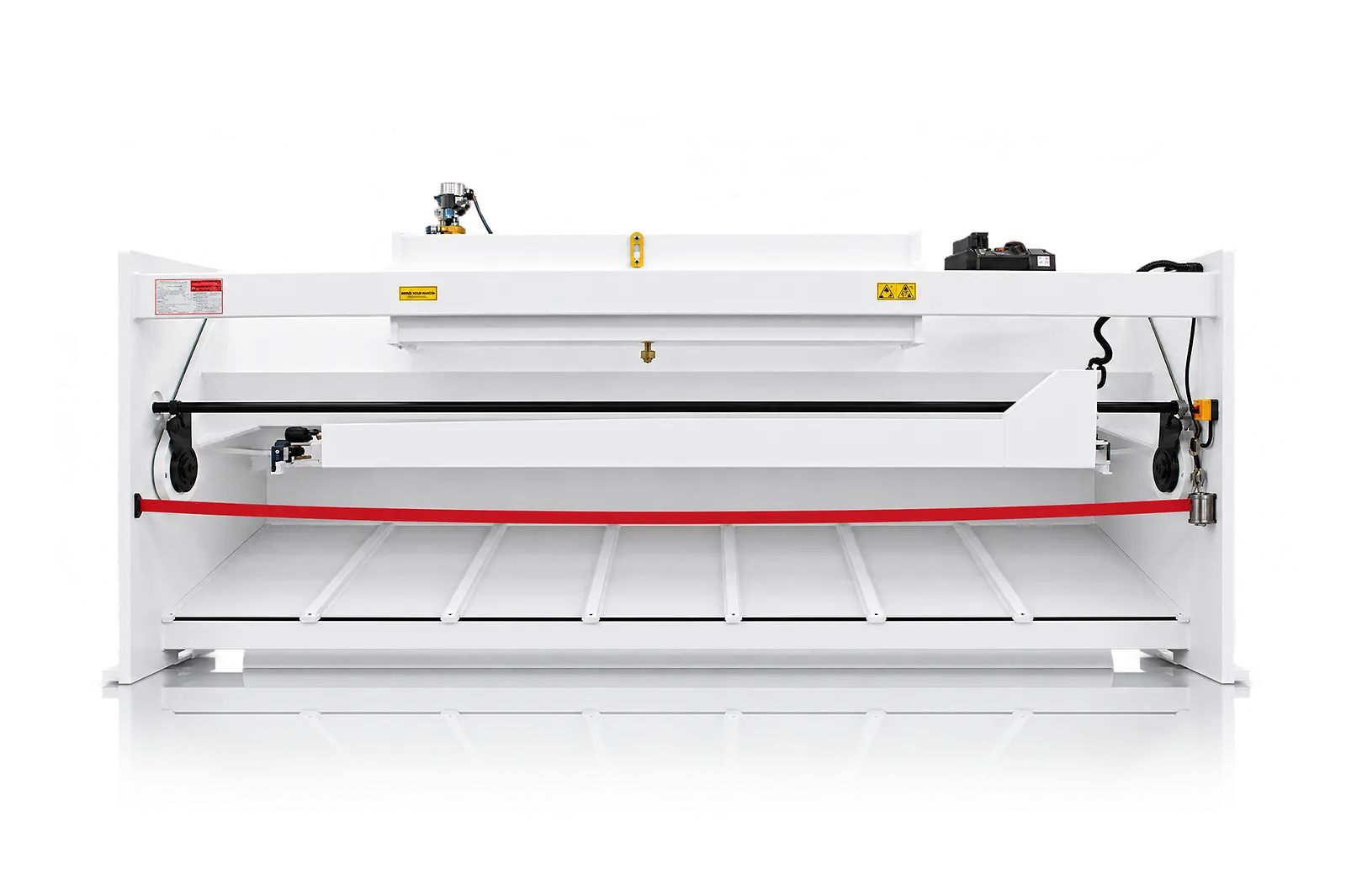

Swing beam

Elekeza kiharusi cha kukata

Sura iliyo svetsade hubeba meza ya kazi na boriti ya juu inayozunguka. Mwendo wa majimaji huendesha kiharusi.

Chagua urefu wa kufanya kazi, unene na uwezo wa nyenzo uliotajwa kutoka kwa modeli hiyo hiyo ya QC12K/E.

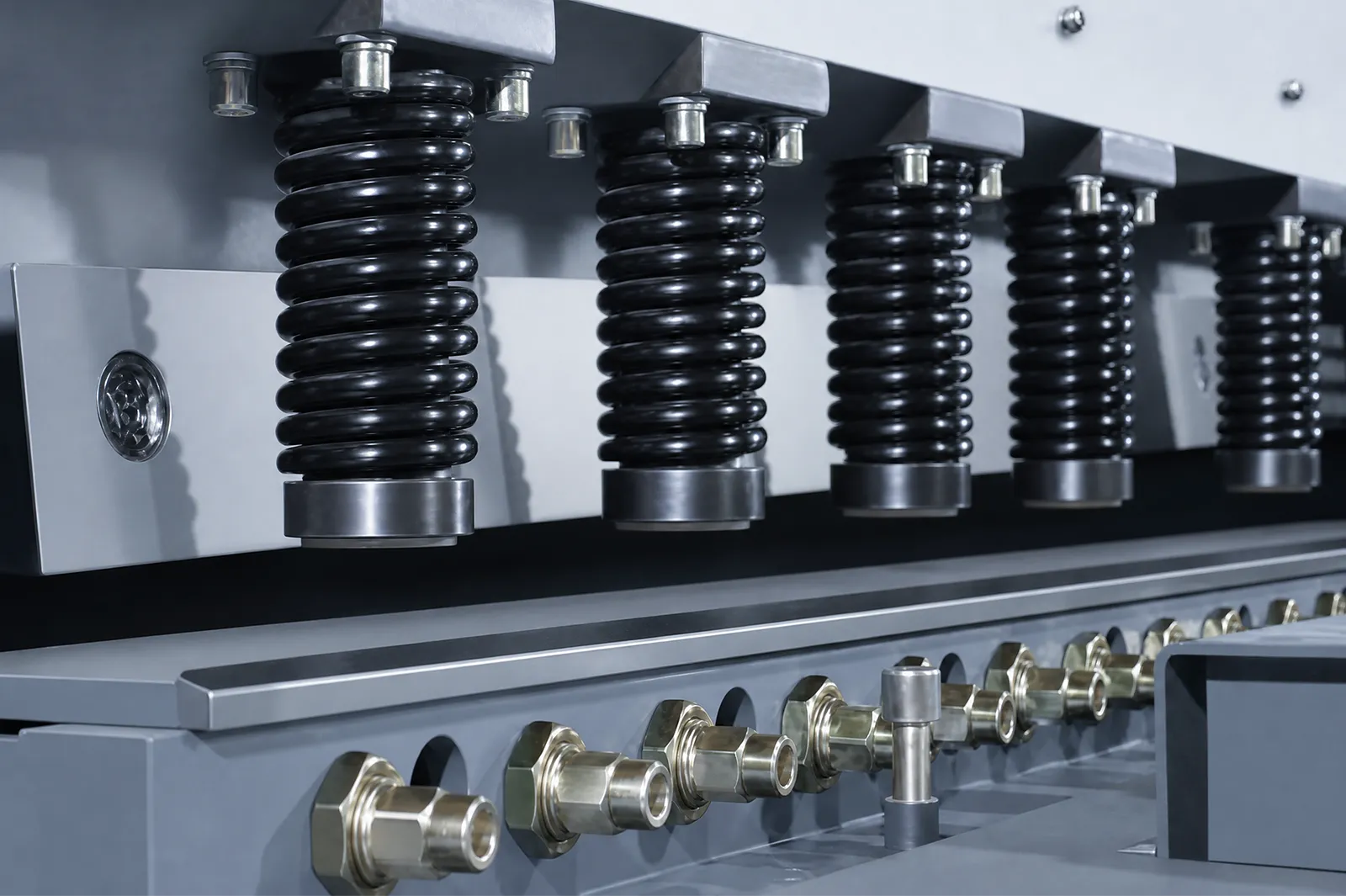

Mitungi ya kushikilia ya mashine ya kukata iliyowekwa juu ya blade ya chini ya kukata

Vishikio

Linda karatasi kabla ya kukata

Vishikiliaji hulinda karatasi kabla ya blade kutenganisha nyenzo.

Kagua mpangilio wa kushikilia na kusaidia kwa karatasi inayokusudiwa. Data ya majimaji na kasi ya kiharusi hubaki mahususi kwa modeli.

Jiometri ya blade na kibali

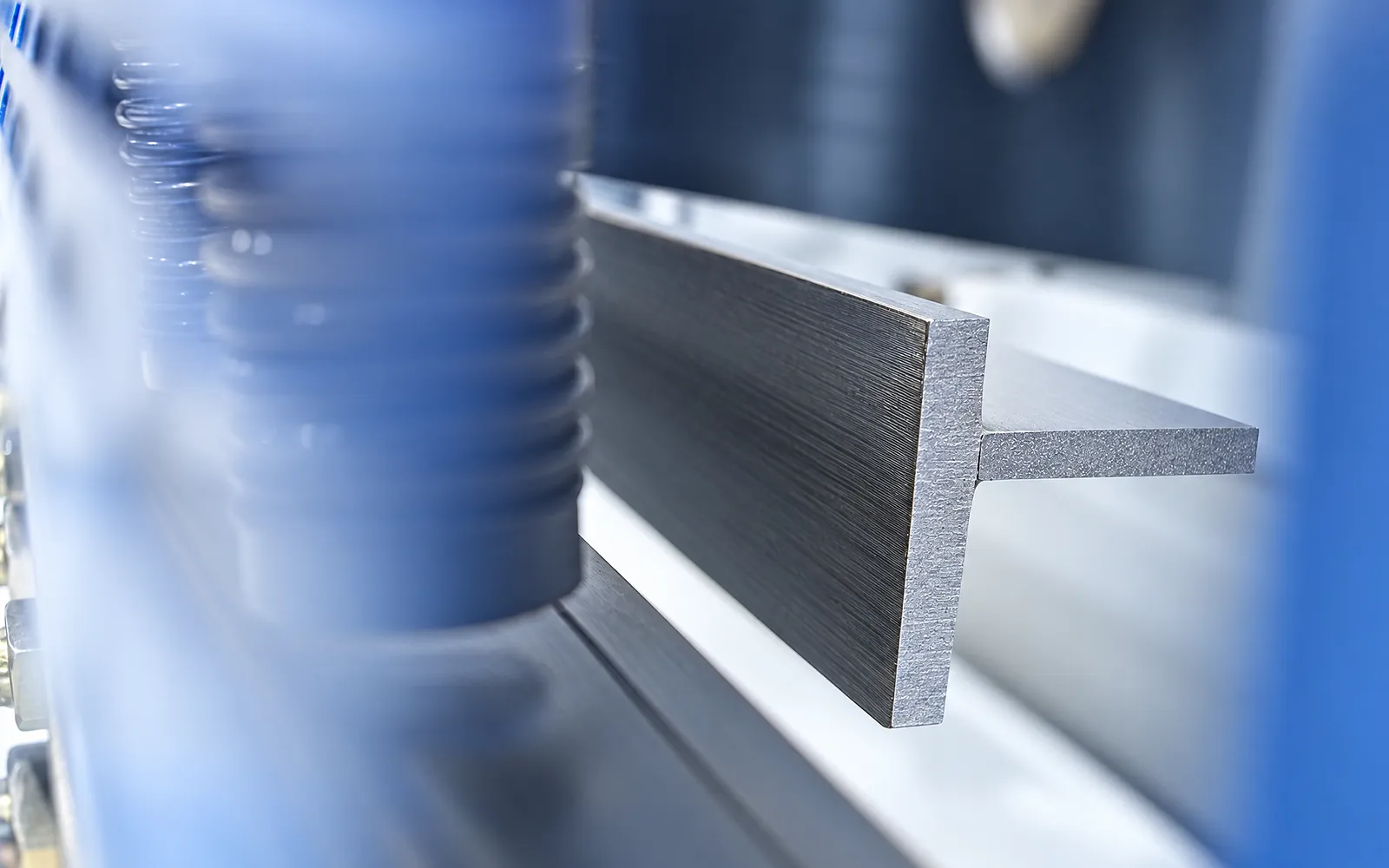

Mwonekano wa karibu wa blade ya kukata na ukingo wa kukata chuma

Jiometri ya blade

Chagua usanidi wa blade

Seti ya blade iliyochaguliwa na hali ya blade huathiri utenganishaji wa nyenzo.

Kagua zana kwa ajili ya kazi yako ya kawaida na ubora wa ukataji unaohitajika.

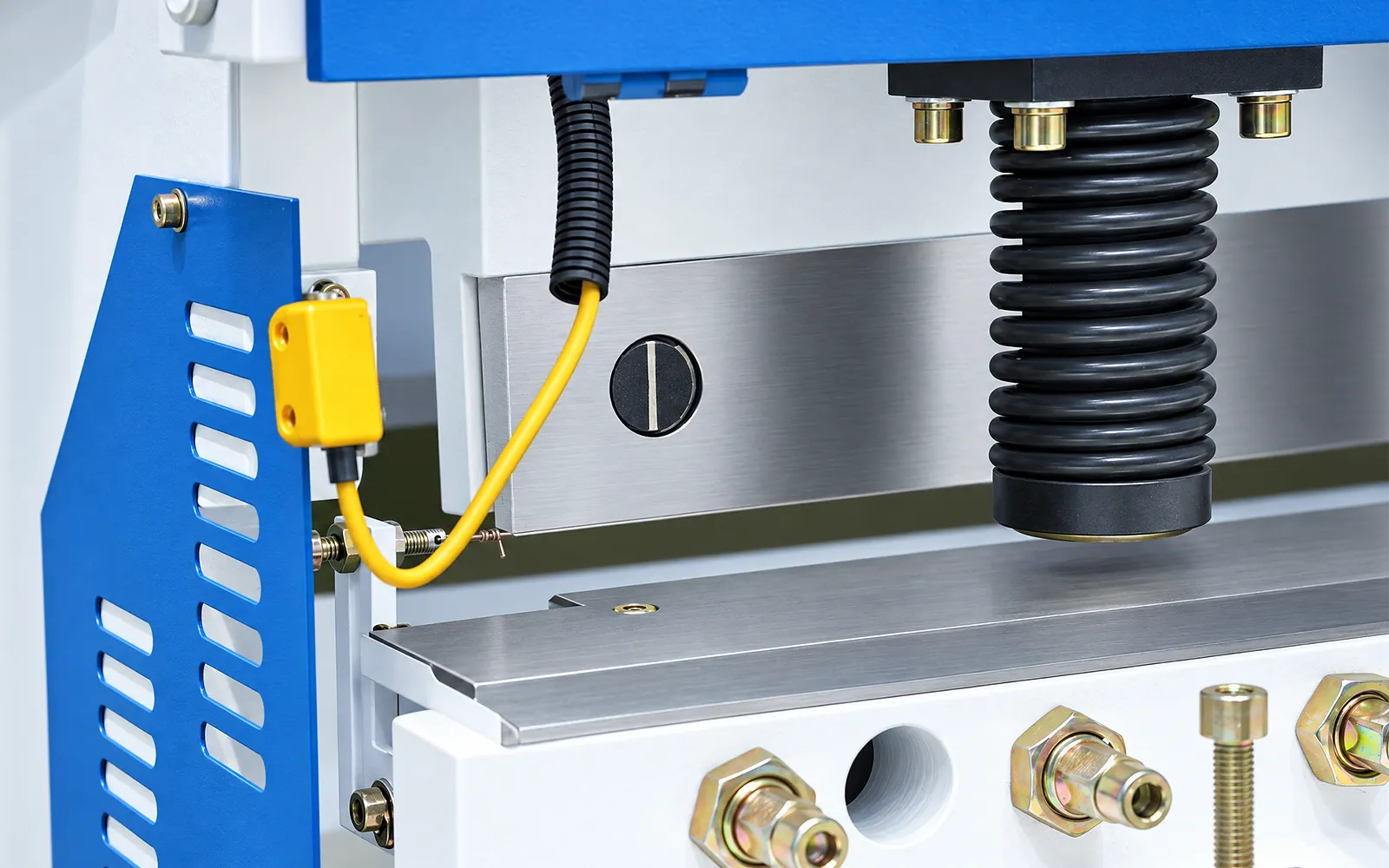

Kibali cha blade

Linganisha mwanya na hisa

Mwanya kati ya kingo za kukata lazima uendane na nyenzo na unene.

Kagua mbinu ya marekebisho na uthibitishe usanidi kwenye karatasi inayokusudiwa.

Kizuizi cha nyuma na usaidizi wa karatasi

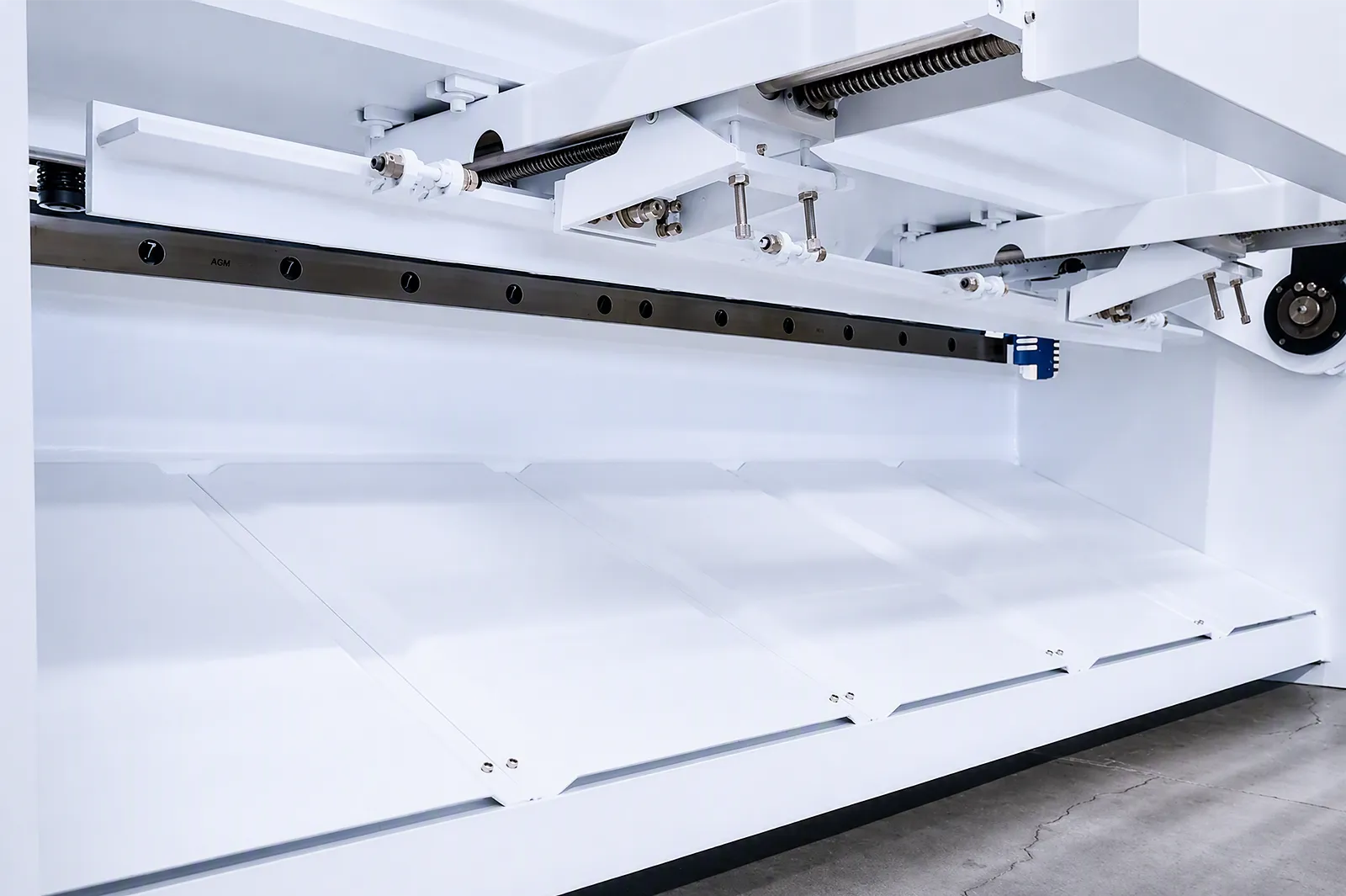

Mfumo wa kipimo cha nyuma kwa mkasi wa hydraulic swing-beam

Backgauge (Kipimo cha Nyuma)

Rudia marejeleo ya urefu wa kukata

Kizuizi cha nyuma huweka karatasi kwa urefu wa kukata unaohitajika.

Angalia mikato mifupi, mahitaji ya ufikiaji na uwekaji. Uwekaji wa servo hutegemea kifurushi kilichotolewa.

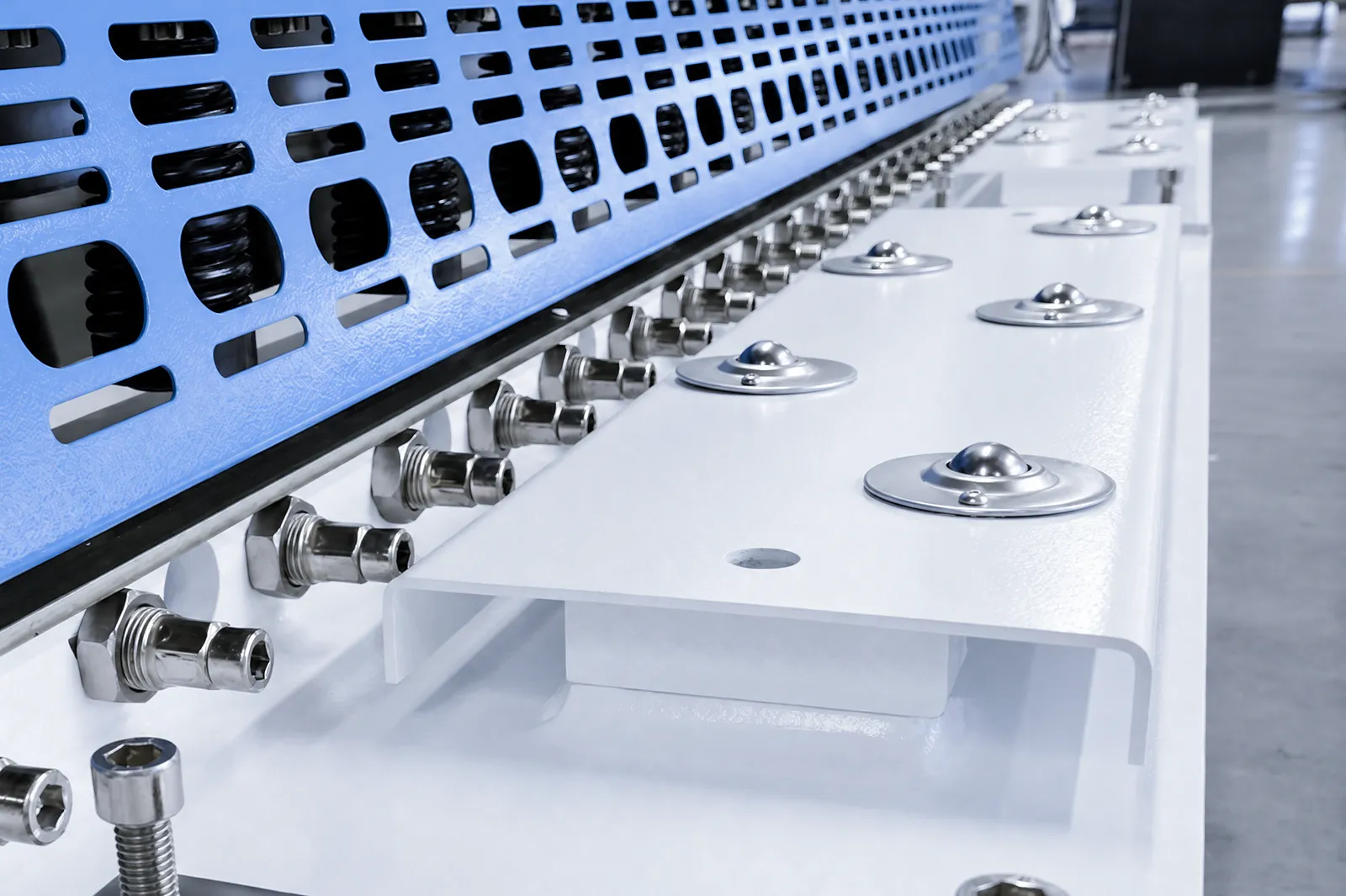

Meza ya kazi ya mbele ya mkasi yenye vihimili vya kuhamishia mpira na ulinzi wa vidole

Usaidizi wa karatasi

Wasilisha na udumishe ukingo wa marejeleo

Meza ya kazi na vihimili vya mbele humsaidia opereta kuhimili na kuwasilisha karatasi.

Kagua uzito wa hisa na uondoaji wa mabaki. Usaidizi wa nyuma hutegemea kifurushi kilichochaguliwa.

Kidhibiti na ufikiaji uliolindwa

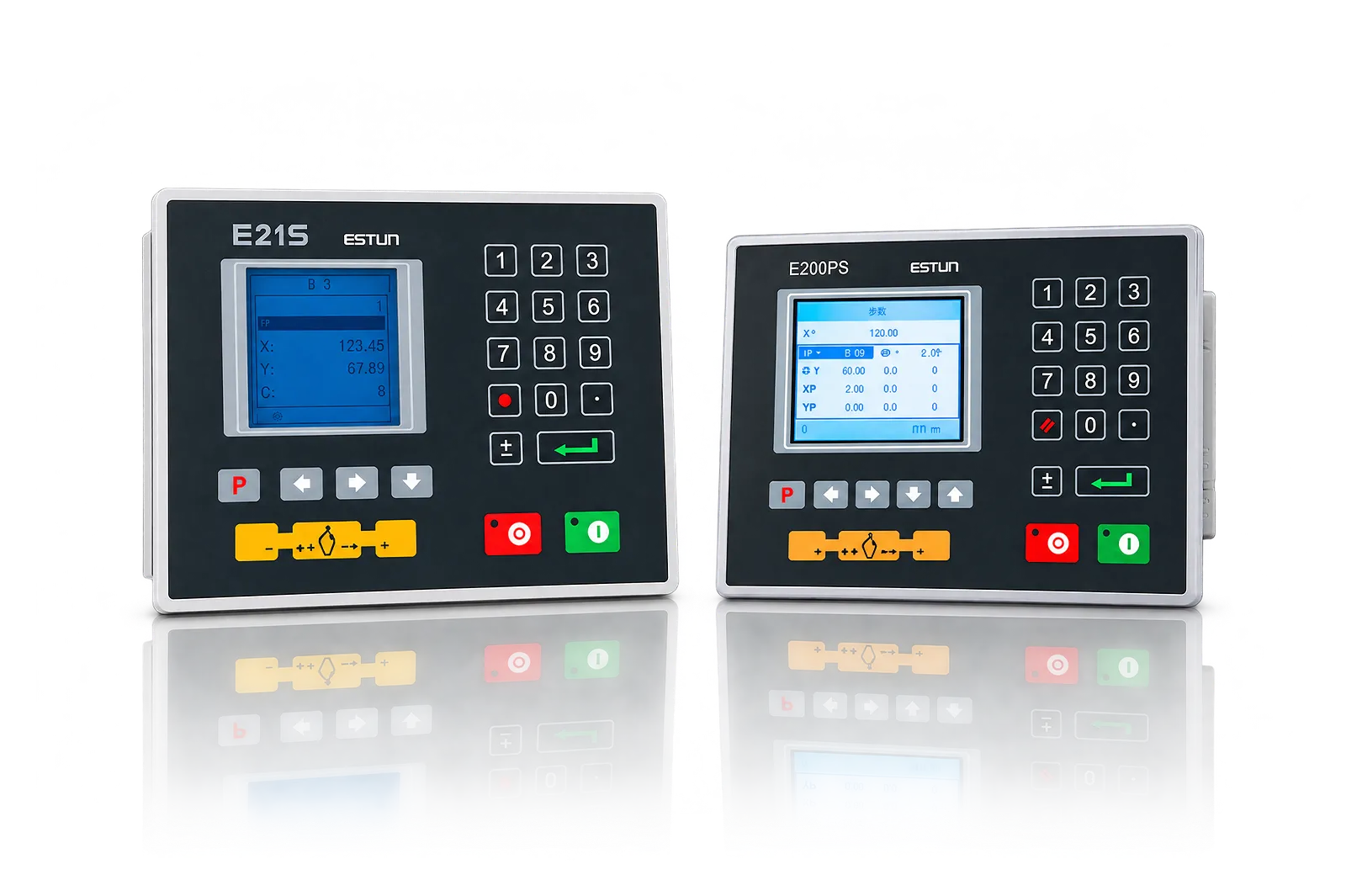

Mfumo wa udhibiti umeonyeshwa kwa ajili ya mkasi wa QC12K/E

Kidhibiti

Panga uwekaji wa urefu wa kukata

Kidhibiti husimamia programu iliyotolewa na vitendaji vya uwekaji.

Kagua jinsi urefu unavyoingizwa, kukumbukwa na kurekebishwa. Vitendaji vya usanidi otomatiki hutofautiana kulingana na usanidi.

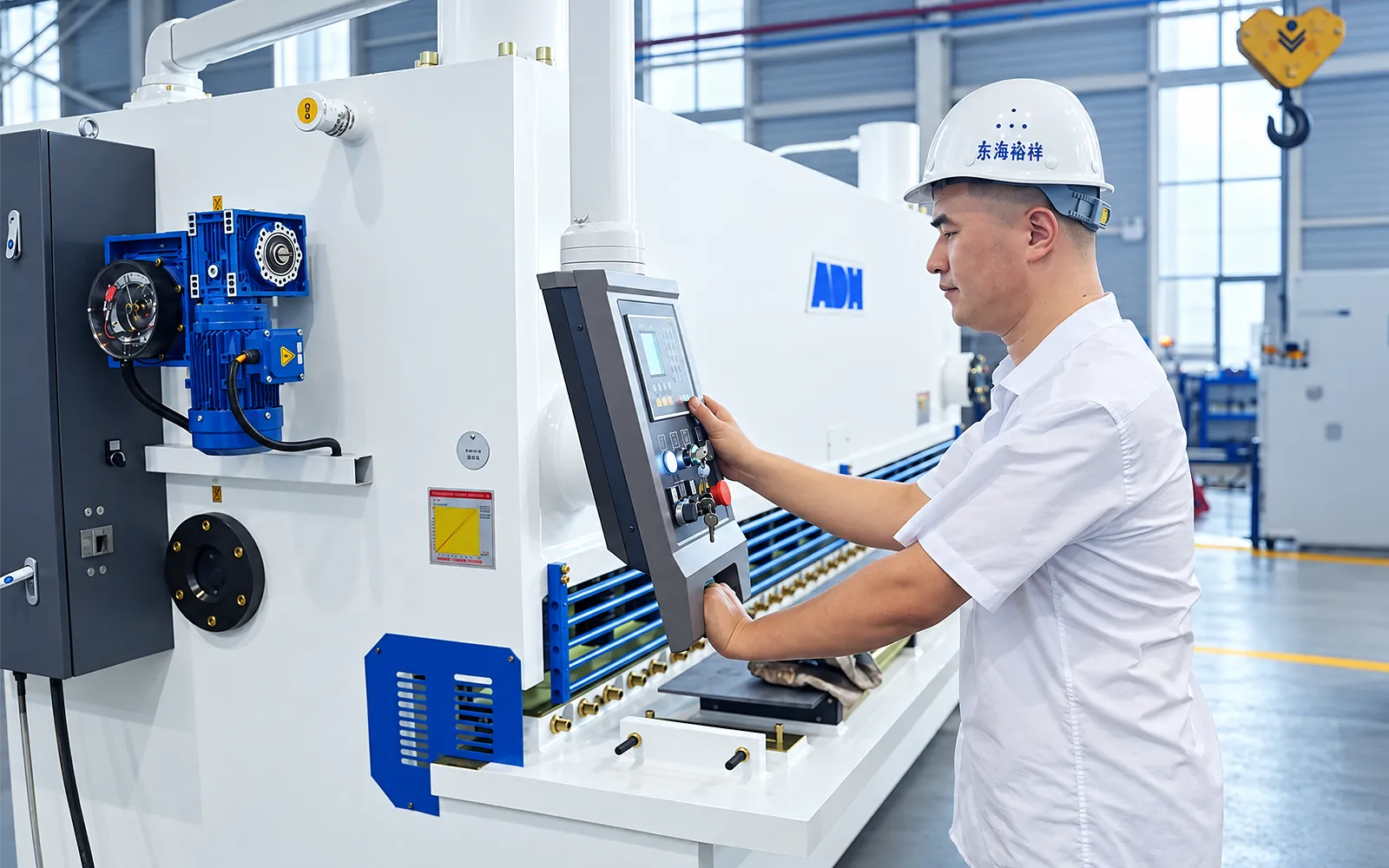

Opereta kwenye paneli ya udhibiti wa mkasi kando ya mkusanyiko wa haidroliki

Ufikiaji uliolindwa

Kagua mpangilio wa mwisho wa uendeshaji

Ufikiaji wa opereta na wa nyuma lazima ukaguliwe pamoja na mtiririko wa kazi wa kukata.

Thibitisha ulinzi wa koo, vidhibiti vya miguu, vituo vya dharura na vifaa vyovyote vya macho katika mpangilio uliowasilishwa.

Jaribio la ubora wa kukata

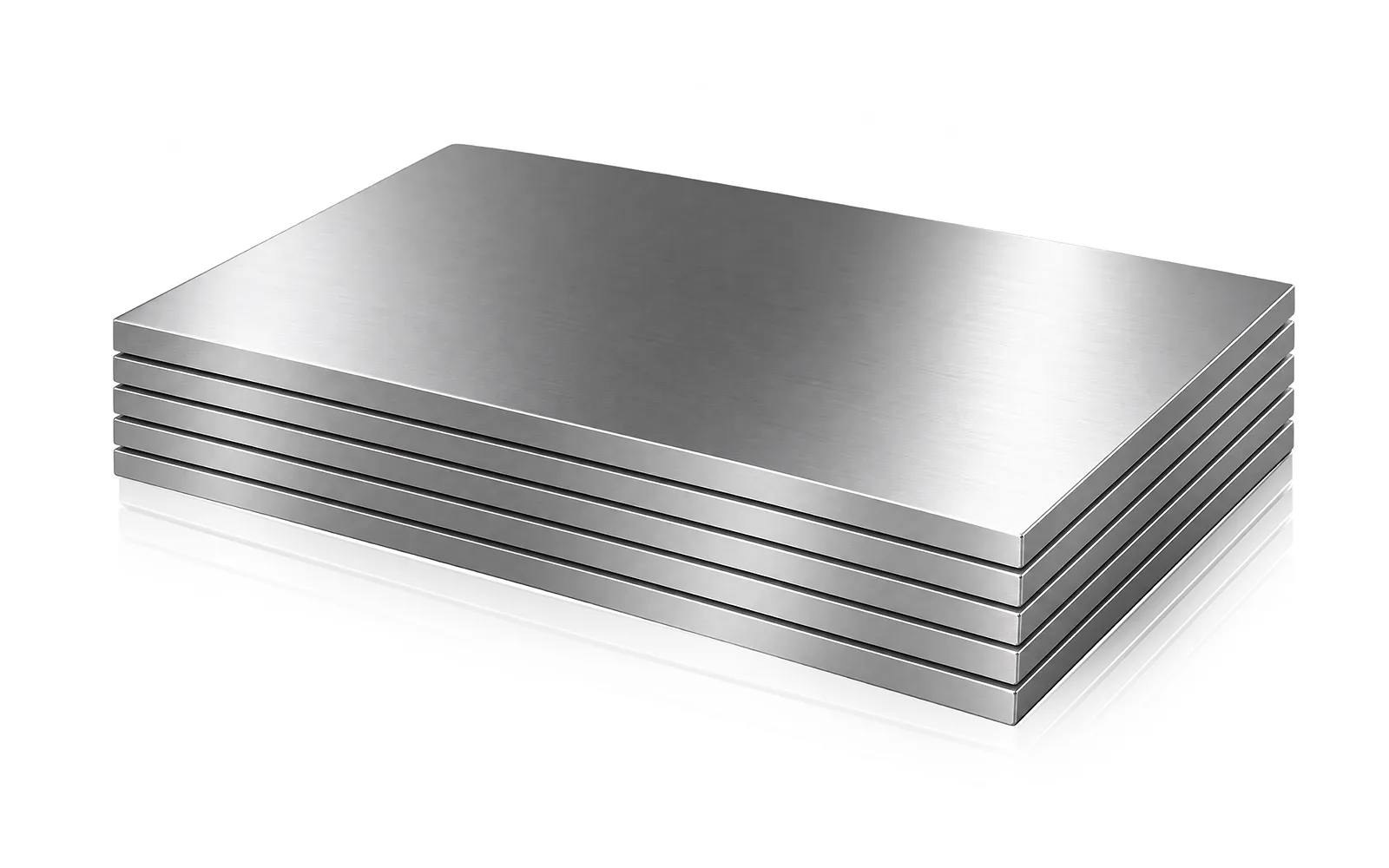

Rundo la blanks za karatasi ya chuma yenye kingo zilizonyooka

Angalia vipimo na hali ya ukingo

Mkata wa sampuli huleta nyenzo, usanidi wa blade, ushikiliaji na uwekaji katika ukaguzi mmoja. Kagua vipimo vilivyokamilika na ukingo dhidi ya mchoro.

Tumia nyenzo na unene uliokusudiwa, pamoja na njia iliyopangwa ya usaidizi na uondoaji. Kubaliana juu ya vigezo vya ukaguzi kabla ya kutathmini matokeo.

Chagua Kifurushi Kulingana na Nyenzo na Vigezo vya Kukubalika

Miundo ya QC12K/E na chaguzi za usanidi

Tumia data ya muundo wa QC12K/E iliyochaguliwa kwa uteuzi wa nambari; nguvu ya nyenzo na chaguzi zilizotolewa huamua jinsi kila safu inavyotumika.

Data ya Muundo

Tumia safu ya muundo wa QC12K/E iliyochaguliwa kwa unene, upana, kasi ya kiharusi, kipimo cha nyuma, pembe, nguvu, pampu, uzito na vipimo.

Chaguzi Zilizosanidiwa

Kidhibiti, kipimo cha nyuma cha servo, vitendaji vya mwanya au kiharusi, usaidizi wa nyuma, ulinzi wa mwanga, ulinzi na daraja la blade vinahitaji uthibitisho.

Thibitisha Kabla ya Kuagiza

Thibitisha nguvu ya kukata nyenzo, vigezo vya ubora wa kukata, usanidi wa blade, usaidizi na utunzaji, usambazaji wa umeme na kifurushi kamili cha usalama.
