பேனல் பெண்டிங் | PB-M தொடர்

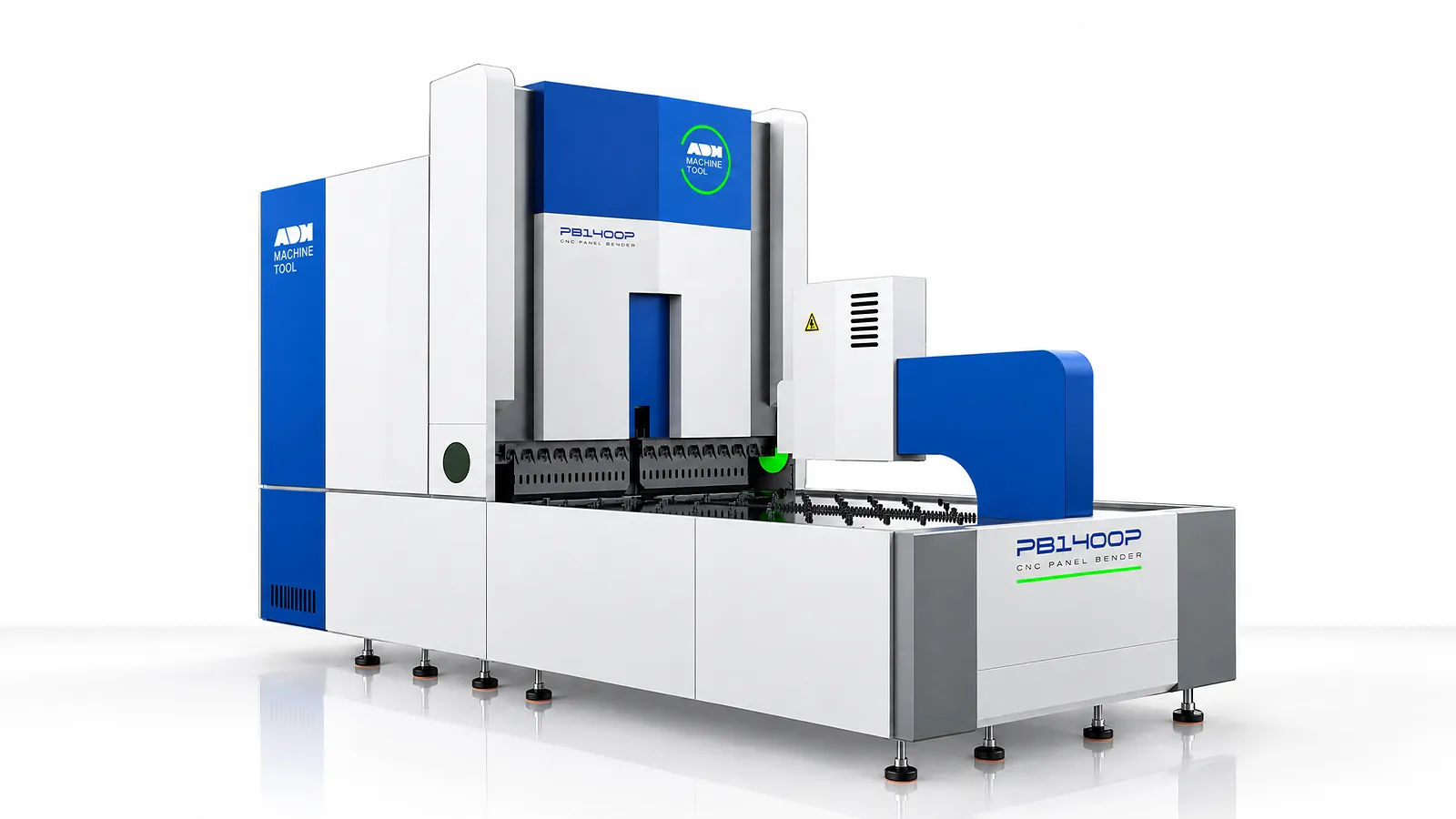

PB-M பேனல் பெண்டர்

சர்வோ-எலக்ட்ரிக் பேனல் பெண்டிங்கிற்கான பிரஸ்-ஆர்ம் பிளாங்க் கையாளுதல் மற்றும் கைமுறையாக மாற்றப்படும் செக்மென்டட் டூலிங்.

கீற்தகவல் கோரவும் விவரக்குறிப்புகளைக் காண்க

தொழில்நுட்ப விவரக்குறிப்புகள்

PB-M தொழில்நுட்ப விவரக்குறிப்புகள்

ஒன்பது M, 300 மிமீ-உயரம் மற்றும் PB-MH வகைகளை மாடல் வாரியாக ஒப்பிடவும். ≈ எனக் குறிக்கப்பட்ட மதிப்புகள் தோராயமானவை; நட்சத்திரக் குறியிடப்பட்ட வரம்புகளுக்குப் பொருள், கருவி மற்றும் பாகத்தின் வடிவியல் ஆகியவற்றிற்கான உறுதிப்படுத்தல் தேவை. மூலைவிட்ட மதிப்புகள் மற்றும் PB-MH2100 எடை ஆகியவை தேர்ந்தெடுக்கப்பட்ட உள்ளமைப்பிற்கு உறுதிப்படுத்தப்பட வேண்டிய குறிப்பு மதிப்புகளாகவே இருக்கும்.

மாதிரி	அதிகபட்ச தடிமன் · 304 SS	அதிகபட்ச தடிமன் · கோல்ட்-ரோல்டு ஸ்டீல்	அதிகபட்ச தடிமன் · அலுமினியம்	வேகமான வளைக்கும் நேரம்*	அதிகபட்ச வளைக்கும் அகலம்	வளைக்கும் உயரம்	மதிப்பிடப்பட்ட மின்னழுத்தம்	மொத்த சக்தி	இரைச்சல்*	குறைந்தபட்ச பொருள் தடிமன்*	குறைந்தபட்ச நான்கு-பக்க உள் அளவு*	குறைந்தபட்ச இரண்டு-பக்க உள் அளவு*	அதிகபட்ச வளைக்கும் அளவு*	மூலைவிட்டம்	எடை	அச்சுகள்	நீளம்	அகலம்	உயரம்
அலகு	மிமீ	மிமீ	மிமீ	வளைவு/வினாடி	மிமீ	மிமீ	V	கிலோவாட்	dB	மிமீ	மிமீ	மிமீ	மிமீ	மிமீ	ட	எண்ணிக்கை	மிமீ	மிமீ	மிமீ
PB-M1600	1.5	2	3	0.2	1600	200	380	≈38	≈50	≈0.35	≈280×180	≈180	≈1600×1200	2340	≈12	15	4780	2150	2900
PB-M2100	1.5	2	3	0.2	2190	200	380	≈76	≈50	≈0.35	≈280×180	≈180	≈2190×1200	2854	≈21	15	5650	2750	3200
PB-M2600	1.5	2	3	0.2	2610	200	380	≈108	≈50	≈0.35	≈280×180	≈180	≈2610×1200	3240	≈24	15	6100	3250	3300
PB-M3200	1.5	2	3	0.2	3200	200	380	≈154	≈50	≈0.35	≈280×180	≈180	≈3200×1200	3794	≈28	17	6900	4100	3500
PB-M4200	1.5	2	2.5	0.2	4200	200	380	≈182	≈50	≈0.35	≈280×220	≈220	≈4200×1200	4752	≈36	19	8000	5100	3600
PB-M2100-300	1	1.5	2	0.2	2100	300	380	≈76	≈50	≈0.35	≈280×180	≈180	≈2100×1200	3036	≈21	15	5800	2600	3500
PB-M2600-300	1	1.5	2	0.2	2600	300	380	≈108	≈50	≈0.35	≈280×180	≈180	≈2600×1200	3426	≈25	15	6300	3150	3550
PB-MH2600	1	1.5	2	0.2	2600	200	380	≈66	≈50	≈0.35	≈280×180	≈180	≈2600×1400	3240	≈21	15	5650	3150	3200
PB-MH2100	1	1.5	2	0.2	2100	200	380	≈53	≈50	≈0.35	≈280×180	≈180	≈2100×1400	2854	≈17.5	15	5650	2650	3200

பயன்பாட்டு உள்ளீடுகள்

உங்கள் பேனல்களுக்கு ஒரு PB-M உள்ளமைவைத் தேர்ந்தெடுக்கவும்

பகுதி வடிவியல், கையேடு கருவி மற்றும் பொருள் ஓட்டம் ஆகியவை பயனுள்ள கட்டமைப்பைத் தீர்மானிக்கின்றன; அகலம் மற்றும் டன் அளவு ஆகியவை மதிப்பாய்வின் ஒரு பகுதி மட்டுமே.

பொருள் மற்றும் பிளாங்க்

பொருள் தரம், தடிமன் வரம்பு, மேற்பரப்பு/பினிஷ், பிளாங்க் அளவு மற்றும் பகுதி எடை ஆகியவற்றை வழங்கவும்.

வடிவியல் மற்றும் வளைவுத் திட்டம்

வளைவு அகலம்/உயரம், விளிம்பு வடிவியல், குறைந்தபட்ச உள் பரிமாணங்கள், ஆரம் மற்றும் வளைவு வரிசை ஆகியவற்றைப் பகிரவும்.

கருவி மற்றும் கையாளுதல்

கையேடு பிரிக்கப்பட்ட கருவி, கிளாம்ப் மண்டலங்கள், பகுதி சுழற்சி, தொகுதி கலவை மற்றும் ஏற்றுதல்/இறக்குதல் முறையை உறுதிப்படுத்தவும்.

தளம் மற்றும் ஏற்பு

சேருமிட மின்சாரம், அணுகல், பாதுகாப்பு, பராமரிப்பு மண்டலங்கள் மற்றும் பிரதிநிதித்துவ-பகுதி அளவீட்டுத் திட்டத்தை உறுதிப்படுத்தவும்.

தொடர்புடைய இயந்திர செயல்விளக்கம்

பேனல் வளைத்தல் செயல்பாட்டில் இருப்பதைப் பார்க்கவும்

இந்தக் குறிப்பு வீடியோ தானியங்கி கருவி மாற்றத்துடன் கூடிய PB-A1630-ஐக் காட்டுகிறது. PB-M கையேடு பிரிக்கப்பட்ட-கருவி அமைப்பைப் பயன்படுத்துகிறது; PB-M கருவி கட்டமைப்பை அல்ல, பேனல்-வளைக்கும் செயல்முறையை மதிப்பாய்வு செய்ய இந்த காட்சியைப் பயன்படுத்தவும்.

YouTube-இல் பார்க்கவும் (புதிய தாவலில் திறக்கும்)

தயாரிப்பு அமைப்புகள்

PB-M பேனல்-வளைக்கும் அமைப்பிற்குள்

PB-M பிளாங்கைப் பிடிக்கவும் சுழற்றவும் பிரஸ் கைகளைப் பயன்படுத்துகிறது, கையேடு பிரிக்கப்பட்ட-கருவி அமைப்புடன். கிரிப் மண்டலங்கள், உருவாக்கும் அனுமதி மற்றும் உத்தேசிக்கப்பட்ட பேனல் குடும்பத்தைச் சுற்றியுள்ள நிரலை மதிப்பாய்வு செய்யவும்.

சர்வோ டிரைவ் மற்றும் ஒருங்கிணைந்த அச்சுகள்

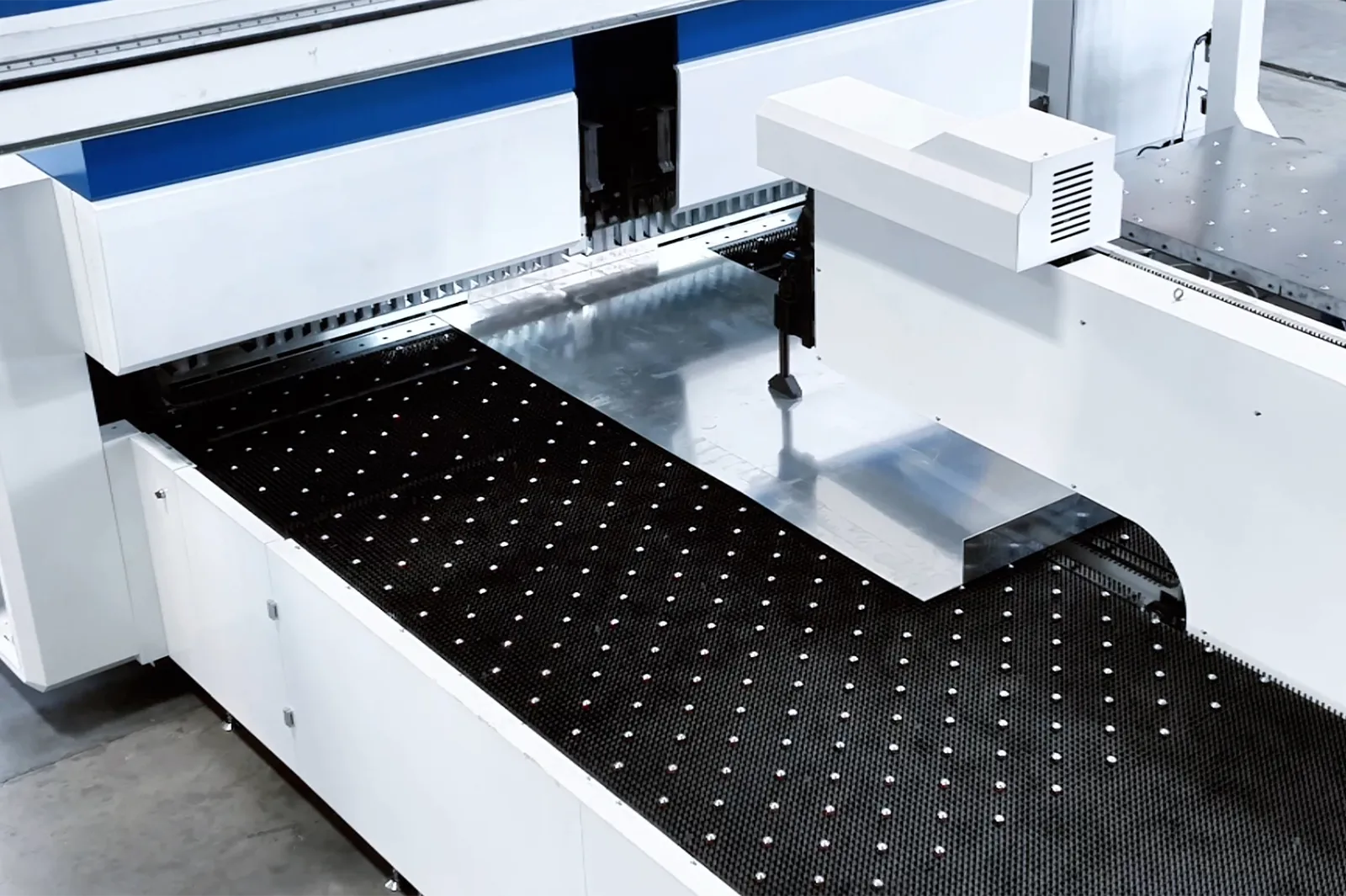

பேனல்-பெண்டர் பணிமேடை மற்றும் பிளாங்க்-நிலைப்படுத்தும் கை

ஒவ்வொரு வளைவின் மூலமும் பிளாங்கை நகர்த்தவும்

சர்வோ டிரைவ்கள் ஹைட்ராலிக் வளைக்கும் டிரைவ் இல்லாமல் ஊட்டுதல், நிலைப்படுத்துதல், சுழற்றுதல் மற்றும் உருவாக்குதல் ஆகியவற்றை ஒருங்கிணைக்கின்றன. அட்டவணை பெரும்பாலான வகைகளுக்கு 15 அச்சுகளையும், PB-M3200-க்கு 17 மற்றும் PB-M4200-க்கு 19 அச்சுகளையும் பட்டியலிடுகிறது.

அந்த அச்சுகள் உங்கள் பகுதிக்கு என்ன செய்கின்றன என்பதை மதிப்பாய்வு செய்யவும். பயணம், பயன்படுத்தக்கூடிய வடிவியல் மற்றும் தேர்ந்தெடுக்கப்பட்ட இயந்திர கட்டமைப்பு ஆகியவை எண்ணிக்கையுடன் முக்கியத்துவம் பெறுகின்றன.

பிரஸ்-ஆர்ம் பிளாங்க் கையாளுதல்

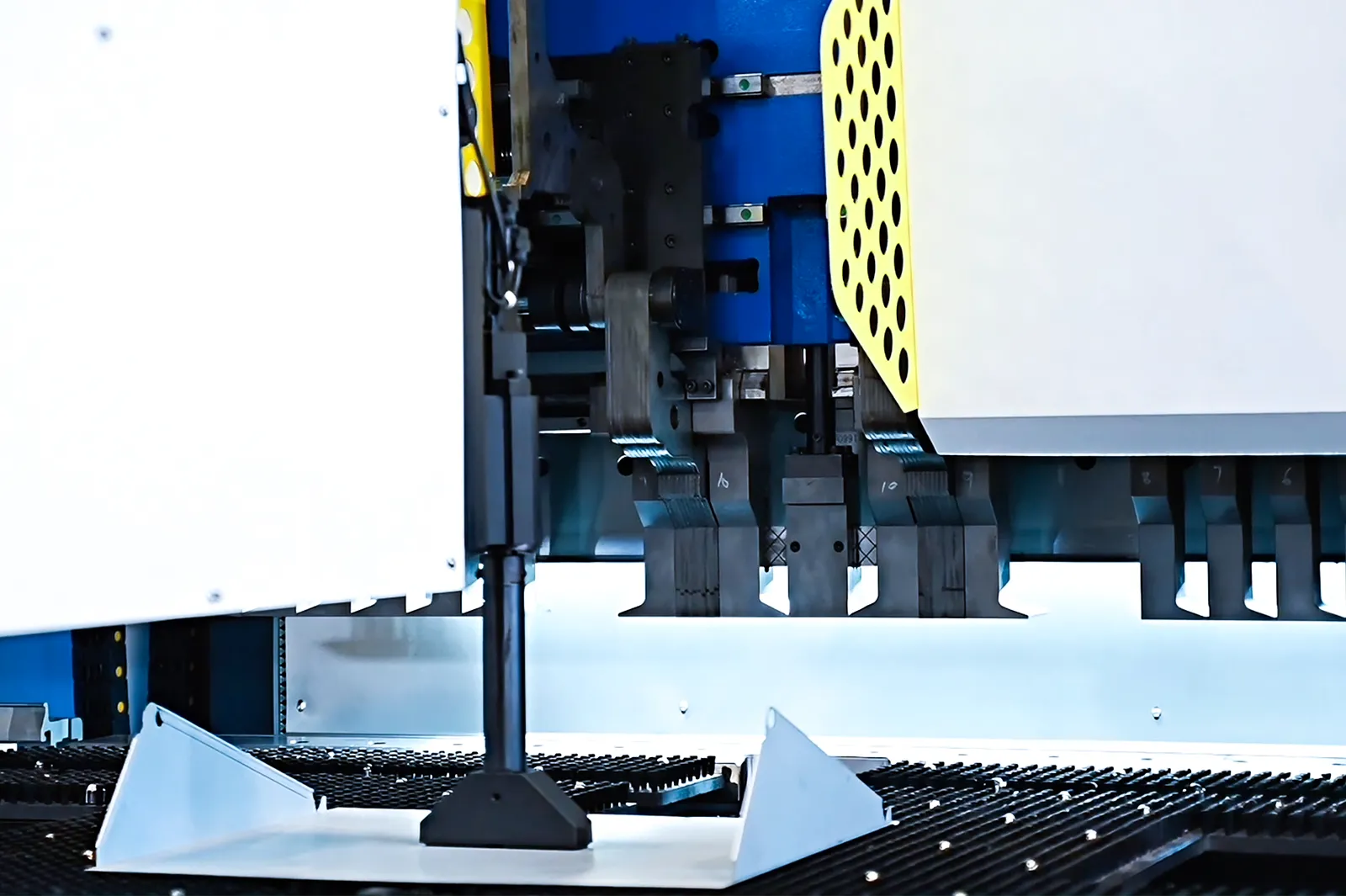

பேனல் பெண்டரில் பிரஸ்-ஆர்ம் நிலைப்படுத்தும் பொறிமுறை

பிளாங்கின் மீது உறுதியான பிடியைப் பராமரிக்கவும்

பிரஸ் கைகள் பிளாங்கைப் பிடித்து, நிரல் செய்யப்பட்ட வரிசைப்படி சுழற்றுகின்றன. பேனலின் வடிவம் உருவாகும்போது அவற்றின் பிடிப்பு மண்டலங்கள் அணுகக்கூடியதாக இருக்க வேண்டும்.

ஒவ்வொரு வளைவிலும் தட்டையான அமைப்பு, குறைந்தபட்ச கிளாம்ப் வடிவியல் மற்றும் குறுக்கீடு ஆகியவற்றைச் சரிபார்க்கவும். மேற்பரப்பு தொடர்பு மற்றும் சுழற்சி பாதை ஆகியவை உண்மையான பொருளின் மீது ஆய்வு செய்யப்பட வேண்டும்.

மேனுவல் செக்மென்டட்-டூல் அமைப்பு

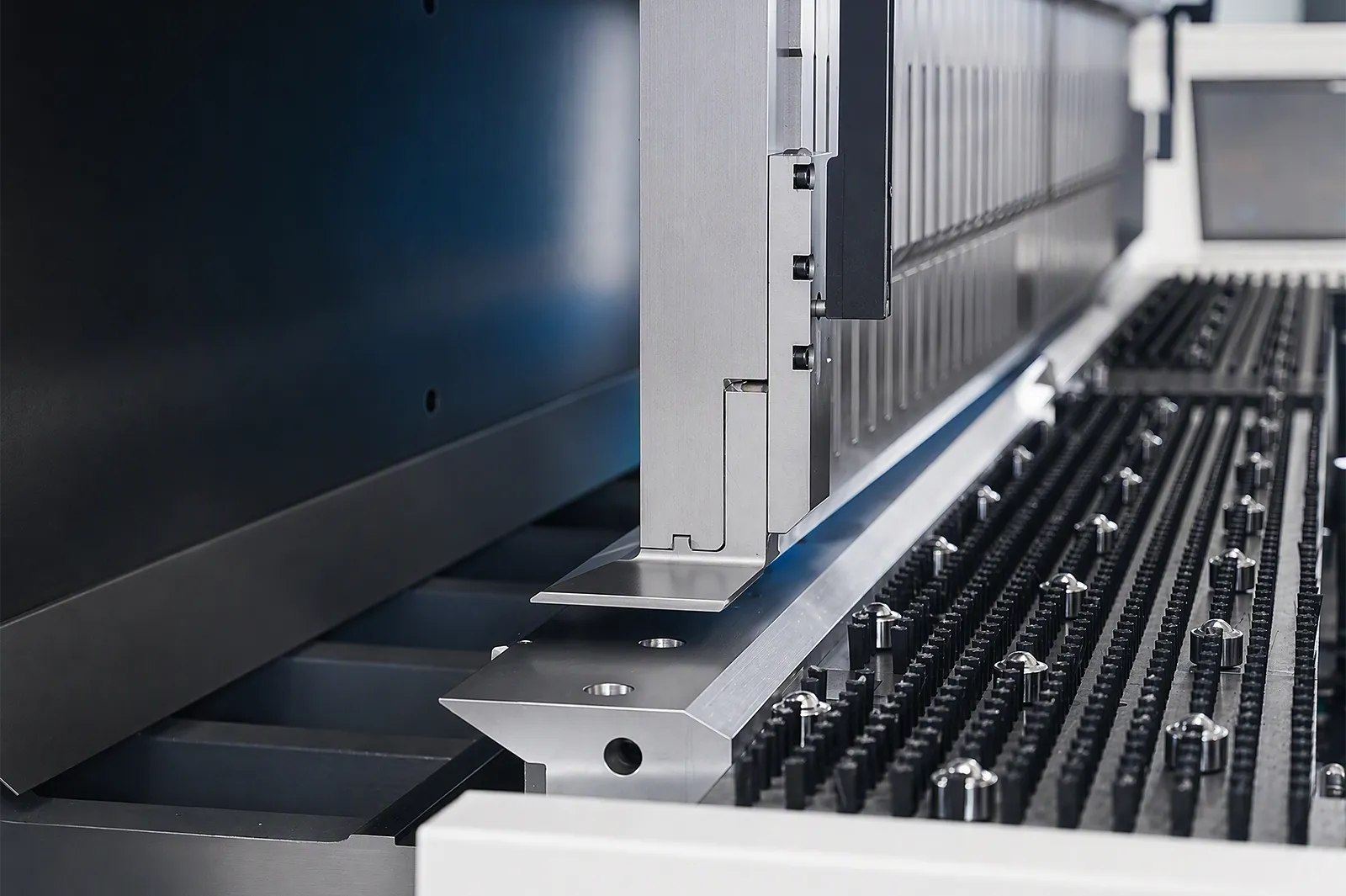

பேனல் வளைக்கப் பயன்படுத்தப்படும் பிரிக்கப்பட்ட கருவிகள்

பேனலுக்கான கருவிகளை அமைக்கவும்

M உள்ளமைவு மேனுவல் கருவி மாற்றங்களைப் பயன்படுத்துகிறது. வளைக்கும் வரிசை தொடங்குவதற்கு முன்பே, தேவையான வேலை நீளம் மற்றும் விளிம்பு இடைவெளிகளுக்கு ஏற்ப செக்மென்டட் டூலிங் அமைக்கப்படுகிறது.

உங்கள் வேலை கலவைக்கான வழங்கப்பட்ட பிரிவுகள் மற்றும் மாற்றும் முறையை ஆய்வு செய்யவும். நிரல் மூலம் தேர்ந்தெடுக்கப்பட்ட தானியங்கி கருவி மாற்றம் தேவைப்படும்போது PB-A தனிப்பாதையாகும்.

புரோகிராமிங் மற்றும் மோதல் ஆய்வு

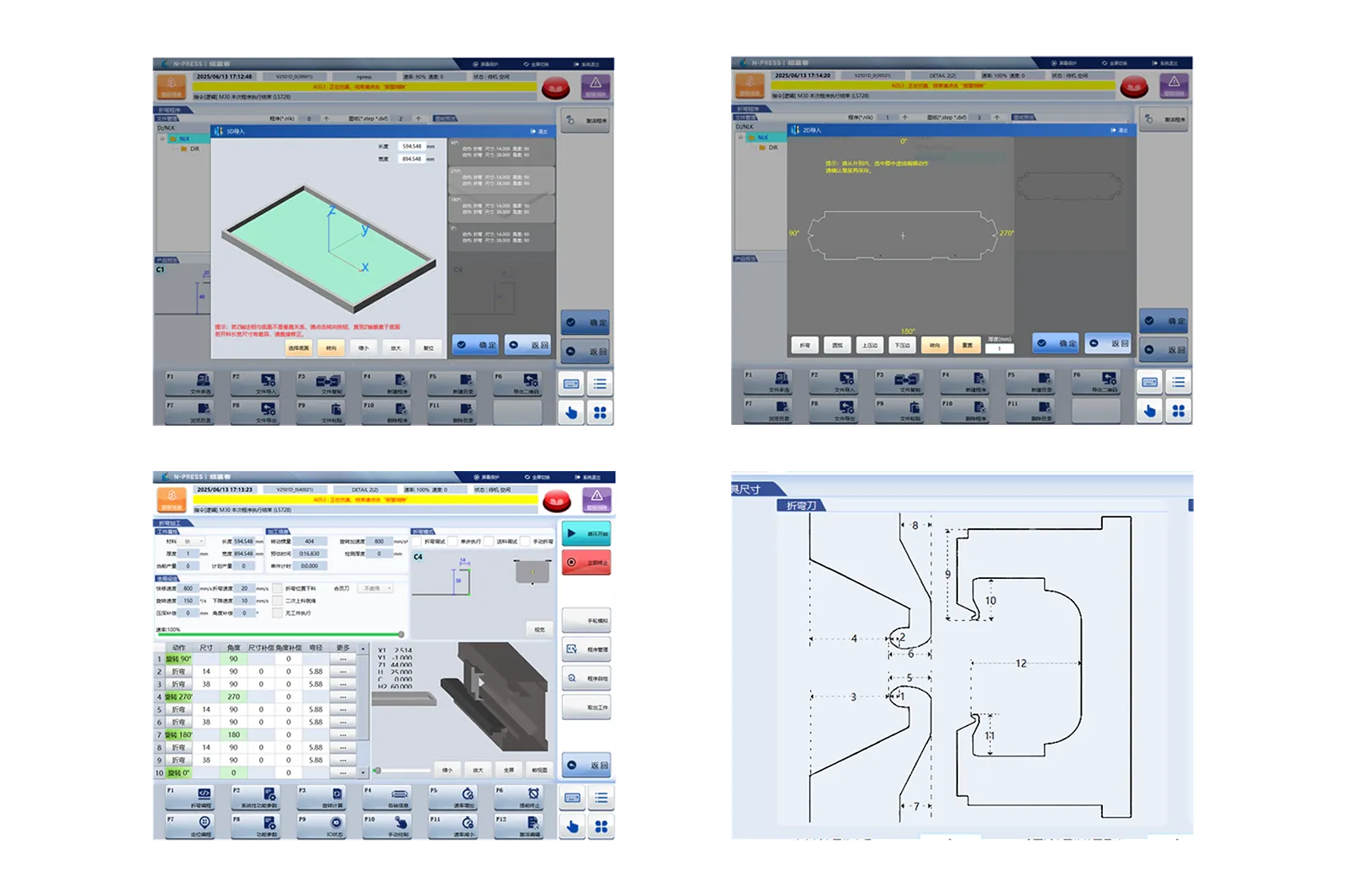

பாகத்தின் வடிவியல் மற்றும் நிரல் அமைப்பிற்கான பேனல்-வளைக்கும் மென்பொருள் திரைகள்

நிரலாக்கம்

பேனல் வரிசையை வரையறுக்கவும்

நிரல் பாகத்தின் நிலை, மேனுவல் கருவி அமைப்பு மற்றும் வளைக்கும் வரிசை ஆகியவற்றை வரையறுக்கிறது.

வரைபட உள்ளீடு மற்றும் வழங்கப்பட்ட இழப்பீடு மற்றும் மென்பொருள் செயல்பாடுகளை மாதிரி பாகங்களில் செய்து காட்டவும்.

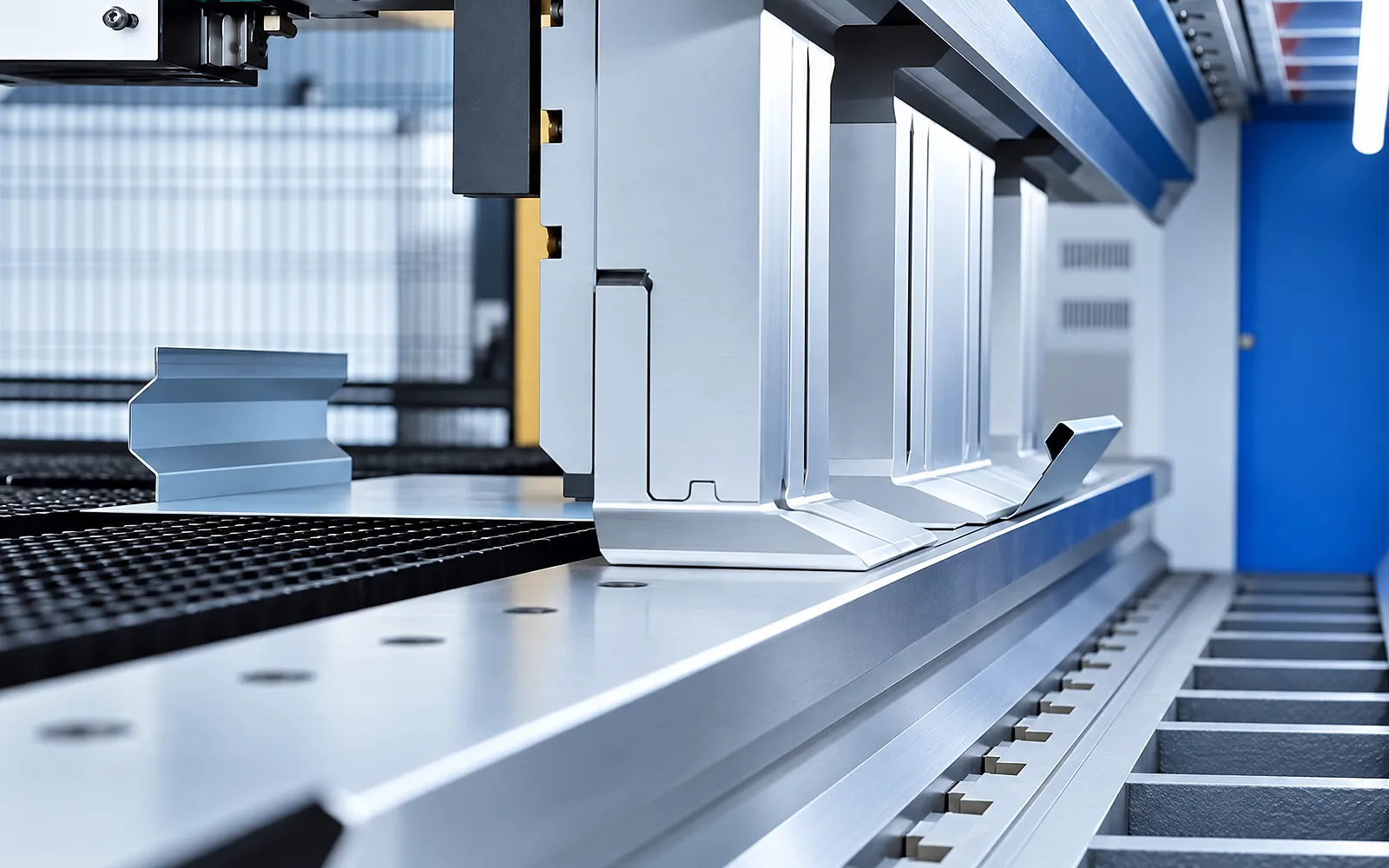

பேனல்-பெண்டர் கருவி பகுதியில் நிலைநிறுத்தப்பட்ட வடிவமைக்கப்பட்ட உலோகத் தகடு பேனல்

மோதல் ஆய்வு

உருவாகும் பேனல் வடிவத்தைச் சரிபார்க்கவும்

வழங்கப்பட்ட இடங்களில், உருவகப்படுத்துதல் மற்றும் குறுக்கீடு சோதனைகள், பேனல் வடிவம் மாறும்போது இடைவெளியை ஆய்வு செய்ய உதவுகின்றன.

வழங்கப்பட்ட தொகுப்பில் உள்ள செயல்பாடுகள் மற்றும் மீட்பு பணிப்பாய்வுகளை உறுதிப்படுத்தவும்.

இயந்திர மாறுபாடுகள் மற்றும் சேவை அணுகல்

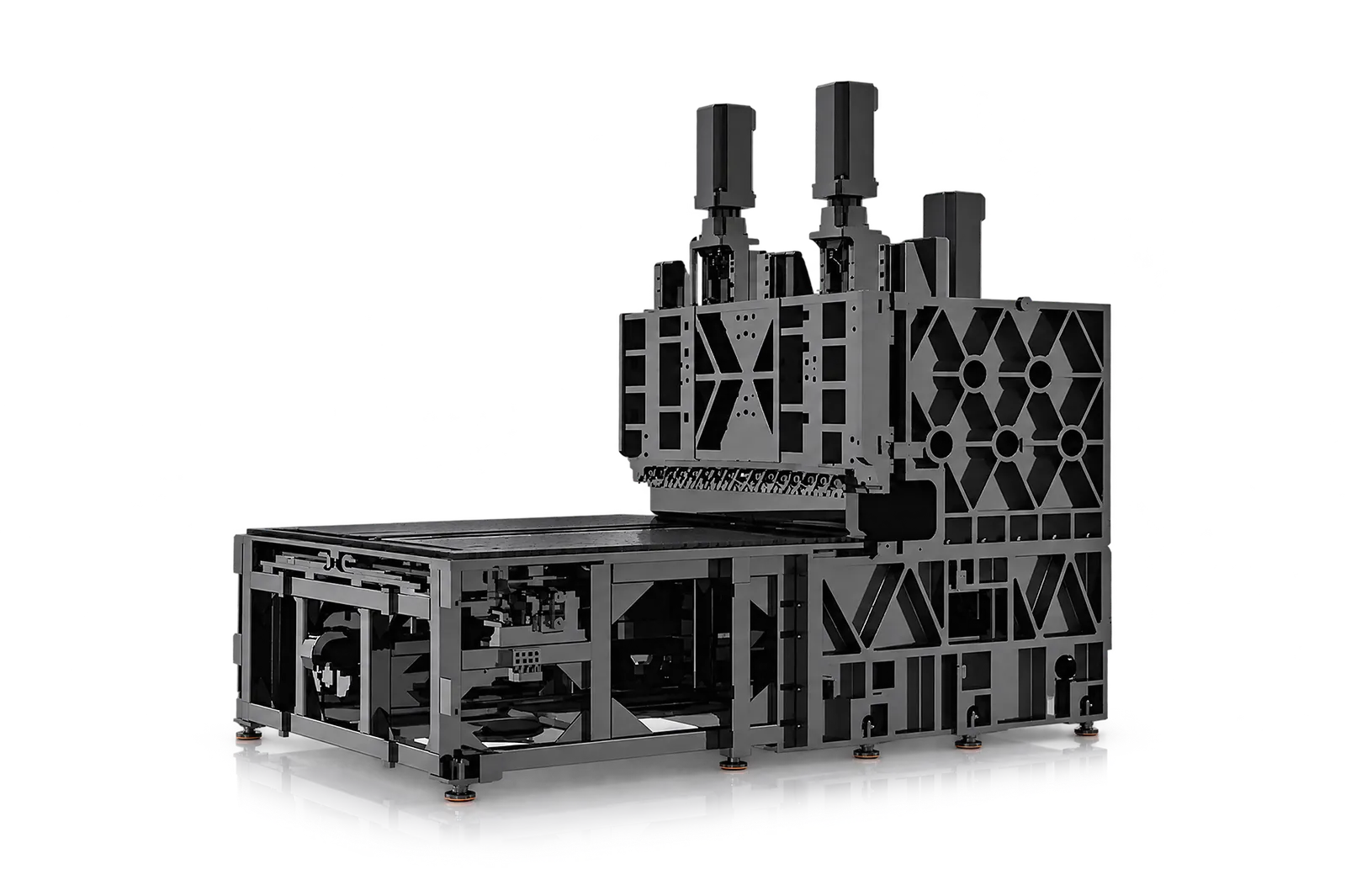

பேனல்-வளைக்கும் அமைப்பிற்கான கட்டமைப்பு சட்டகம் காட்டப்பட்டுள்ளது

இயந்திர மாறுபாடுகள்

வேலை செய்யும் எல்லையைத் தேர்ந்தெடுக்கவும்

ஸ்டாண்டர்ட், உயரம் மற்றும் ஹைப்ரிட் மாறுபாடுகள் வெவ்வேறு எல்லைகளையும் இயந்திரத் தரவுகளையும் கொண்டுள்ளன.

தேர்ந்தெடுக்கப்பட்ட வகையிலிருந்து பரிமாணங்கள், தடிமன் மற்றும் நிறையை வாசிக்கவும்.

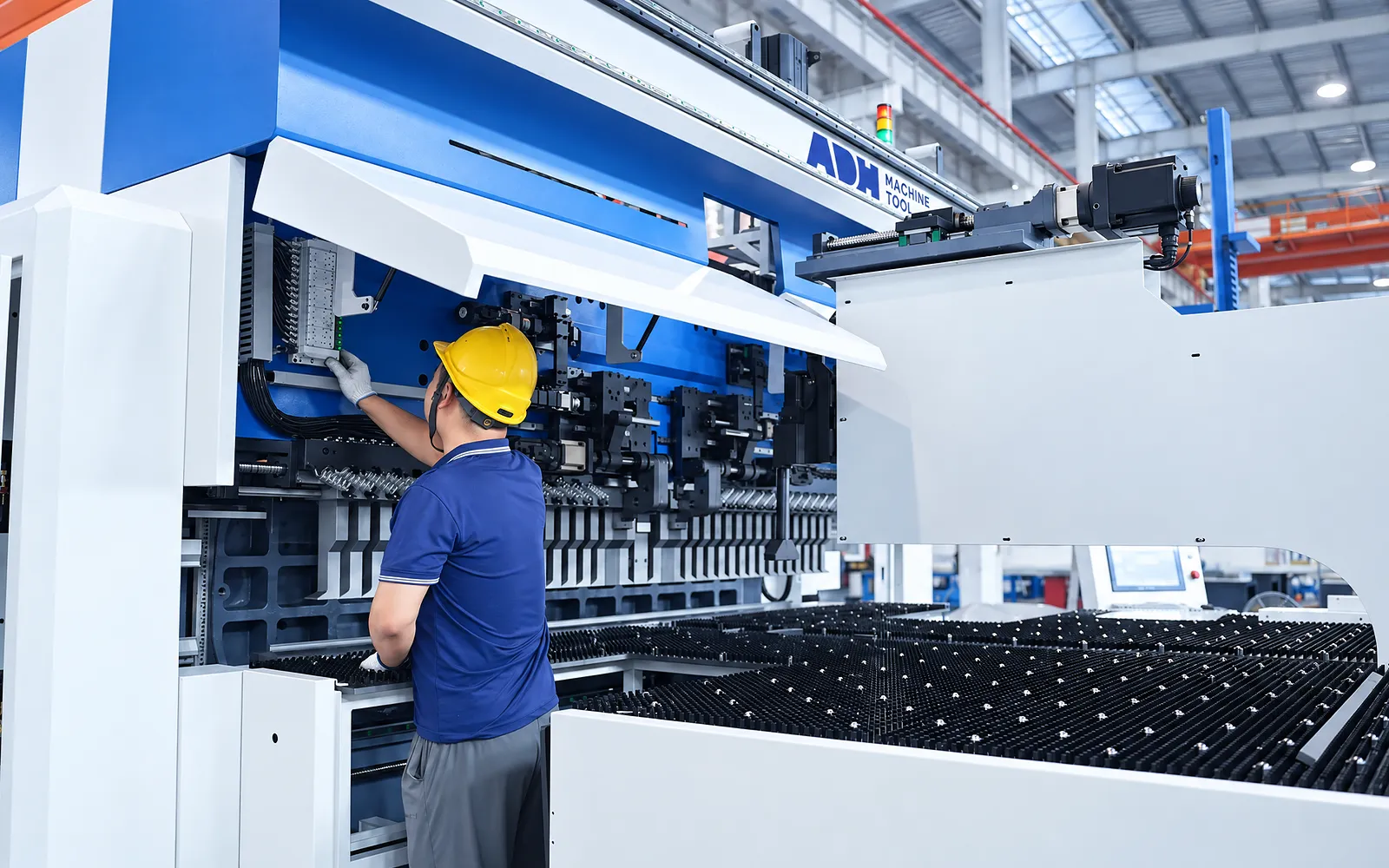

பேனல்-பெண்டர் கருவி மற்றும் பொறிமுறை பகுதியை அணுகும் தொழில்நுட்ப வல்லுநர்

சேவை அணுகல்

இயக்கக் கூறுகளை அடையவும்

இயக்கக் கூறுகள் மற்றும் உயவு ஆகியவை இயந்திரத்தைச் சுற்றித் தேவையான சேவை அணுகலைத் தீர்மானிக்கின்றன.

இயக்க நிலைமைகளுக்கான கூறு, அளவுத்திருத்தம் மற்றும் உதிரிபாகத் தேவைகளைக் குறிப்பிடவும்.

பேனல்-குடும்ப சோதனை

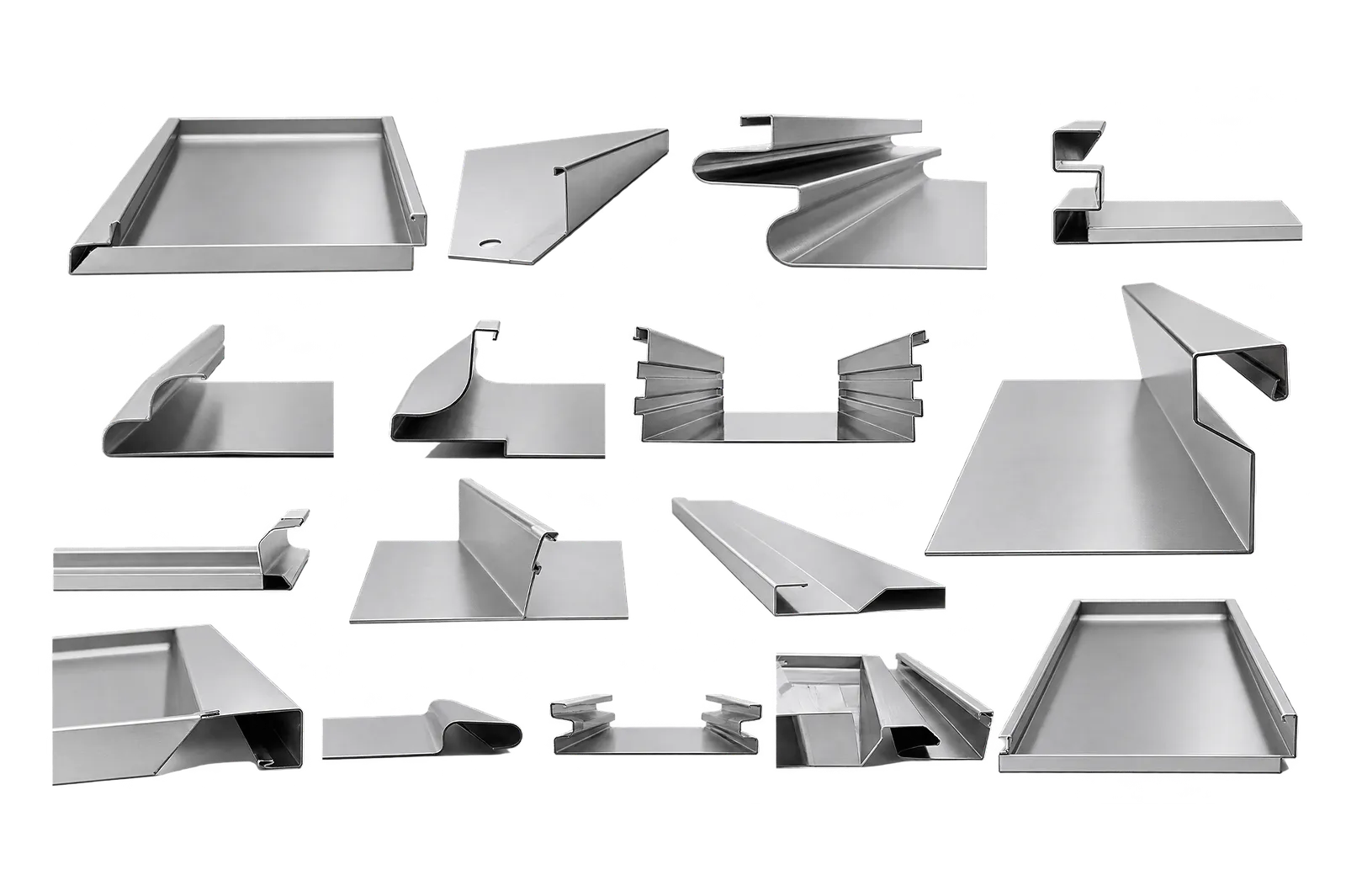

பிரதிநிதித்துவ வடிவமைக்கப்பட்ட உலோகத் தகடு பணிப்பகுதி

கருவிகள், பிடிப்பு மற்றும் முடிக்கப்பட்ட வடிவத்தைச் சரிபார்க்கவும்

ஒரு பிரதிநிதித்துவ பேனல் ஓட்டம் கையேடு கருவி அமைப்பு, பிரஸ்-ஆர்ம் ஹோல்டிங், சுழற்சி மற்றும் வளைக்கும் வரிசையைச் செயல்படுத்துகிறது. முடிக்கப்பட்ட பரிமாணங்கள் மற்றும் மேற்பரப்பை ஆய்வு செய்யவும்.

பொருள், தானிய திசை, வரைதல் மற்றும் ஆய்வு புள்ளிகளை ஒப்புக்கொள்ளவும். மாற்றீடு மற்றும் கையாளுதல் தேவைகளை மதிப்பாய்வு செய்ய உண்மையான பேனல் கலவையைப் பயன்படுத்தவும்.

கட்டமைப்பு

PB-M மாதிரிகள், கருவிகள் மற்றும் திட்ட விருப்பங்கள்

PB-M மாதிரியைத் தேர்ந்தெடுக்கவும், பின்னர் மேற்கோளில் கருவிகள், கட்டுப்பாடுகள், கையாளுதல் மற்றும் ஏற்புச் சோதனைகளை உறுதிப்படுத்தவும்.

வெளியிடப்பட்ட மாதிரி தரவு

இந்த அட்டவணை ஒன்பது M, 300 மிமீ-உயரம் மற்றும் PB-MH வகைகளை உள்ளடக்கியது; தோராயமான புலங்கள் ≈ எனக் குறிக்கப்பட்டுள்ளன.

வரிசைப்படுத்தப்பட்ட கட்டமைப்பு

அச்சுகள்/செயல்பாடுகள், கட்டுப்படுத்தி, பிரிக்கப்பட்ட கருவிகள், கிளாம்பிங், கையாளுதல், பாதுகாப்பு மற்றும் மின் விவரங்கள் மேற்கோளில் இறுதி செய்யப்படுகின்றன.

பகுதி சரிபார்ப்பு

ஒப்புக்கொள்ளப்பட்ட பிரதிநிதித்துவ பேனலில் பிடிப்பு, சுழற்சி, அனுமதி, வளைவு வரிசை மற்றும் முடிக்கப்பட்ட-பகுதி அளவீடுகளைச் சோதிக்கவும்.
