01
วัสดุและแรง
ระบุเกรดวัสดุ ความแข็งแรง ความหนา ความยาวในการดัดสูงสุด ช่องเปิดรูปตัว V และแรงที่คำนวณได้สำหรับเครื่องมือที่ต้องการ.

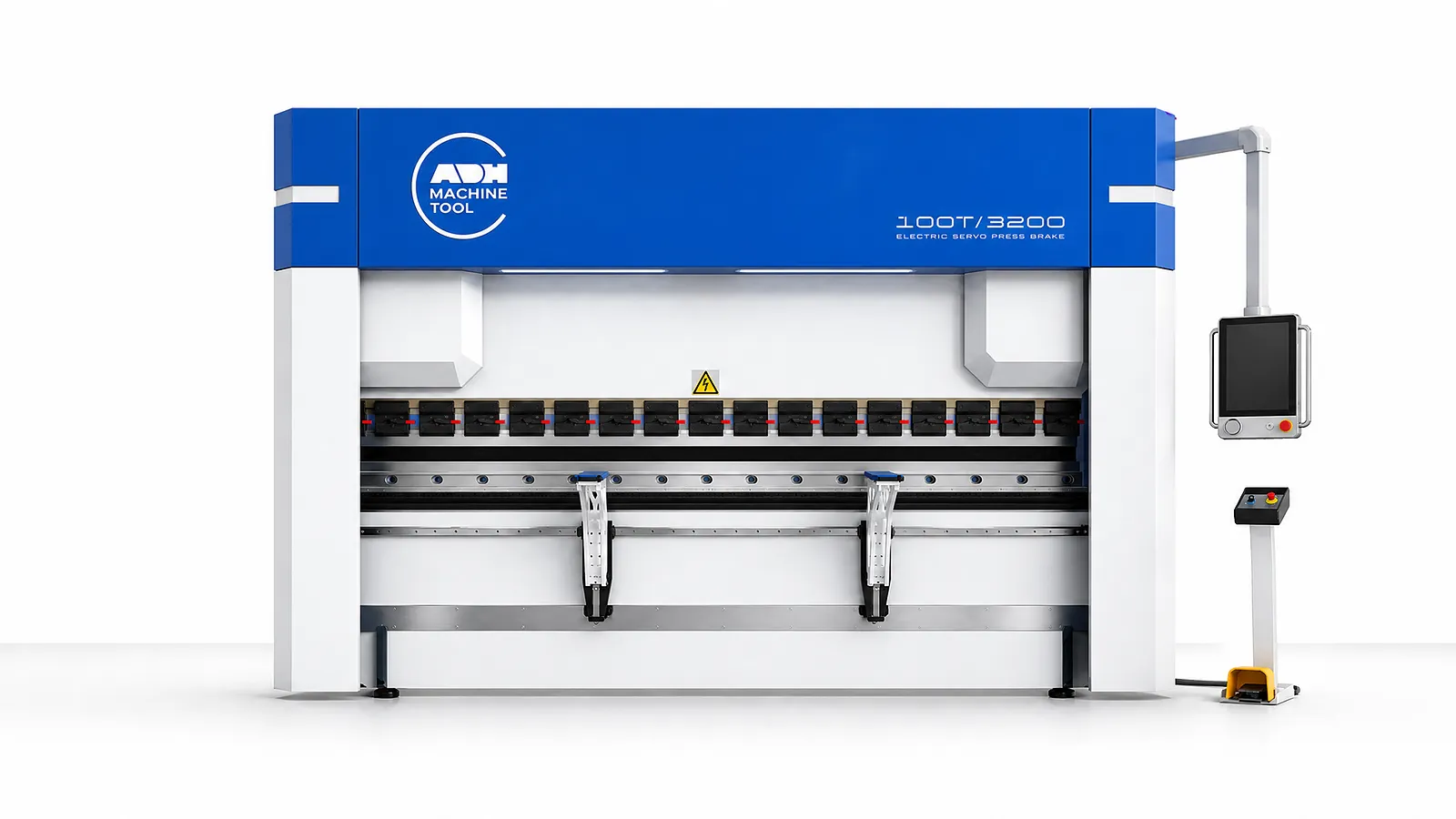

เครื่องพับโลหะแผ่น (Press Brake) | ซีรีส์ WADG
เครื่องพับโลหะไฟฟ้า
การพับด้วยระบบไฟฟ้าทั้งหมดโดยใช้เซอร์โวมอเตอร์และสกรูความแม่นยำสูง สำหรับงานที่ใช้แรงขนาดเล็กถึงปานกลางโดยไม่ต้องใช้ชุดต้นกำลังไฮดรอลิก.
ข้อมูลจำเพาะทางเทคนิค
ข้อมูลทางเทคนิคของ WADG
ใช้แถว WADG ที่ถูกต้องหนึ่งแถวสำหรับแรง ความยาว ความเร็ว แกน กำลังมอเตอร์ น้ำหนัก และขนาด ส่วนคอนโทรลเลอร์ เครื่องมือ อุปกรณ์ความปลอดภัย และอินเทอร์เฟซระบบอัตโนมัติจะได้รับการยืนยันแยกต่างหาก.
| รุ่น | แรงดัด | ความยาวในการทำงาน | ความเร็วเข้าประชิด | ความเร็วในการทำงาน | ความเร็วขากลับ | ระยะชักแกน X | ความเร็วแกน X | ระยะชักแกน R | ความเร็วแกน R | ระยะห่างระหว่างเสา | ความลึกของคอ | ระยะชักของแรม | ความสูงเปิด | มอเตอร์หลัก | น้ำหนัก | ขนาดโดยรวม |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| หน่วย | kN | มม. | มม./วินาที | มม./วินาที | มม./วินาที | มม. | มม./วินาที | มม. | มม./วินาที | มม. | มม. | มม. | มม. | กิโลวัตต์ | t | ย×ก×ส มม. |
| WADG-10T/500 | 100 | 500 | 180 | 0.15-30 | 180 | 200 | 400 | 80 | 200 | 510 | 200 | 150 | 420 | 5.5 | 0.8 | 640*980*1250 |
| WADG-20T/800 | 200 | 800 | 250 | 0.15-30 | 250 | 400 | 500 | 150 | 200 | 680 | 250 | 150 | 420 | 15 | 3.1 | 1200*1560*2450 |
| WADG-30T/1250 | 300 | 1250 | 250 | 0.15-30 | 250 | 400 | 500 | 150 | 200 | 900 | 250 | 150 | 420 | 20 | 4.12 | 1460*1660*2470 |
| WADG-40T/1300 | 400 | 1300 | 250 | 0.15-30 | 250 | 400 | 500 | 150 | 200 | 920 | 255 | 150 | 420 | 2X15 | 4.5 | 1700*2050*2280 |
| WADG-40T/1600 | 400 | 1600 | 250 | 0.15-30 | 250 | 400 | 500 | 150 | 200 | 920 | 255 | 150 | 420 | 2X15 | 4.85 | 1700*2050*2280 |
| WADG-50T/1600 | 500 | 1600 | 250 | 0.15-30 | 250 | 400 | 500 | 150 | 200 | 1250 | 255 | 150 | 420 | 2X15 | 4.9 | 2200*2050*2280 |
| WADG-60T/2000 | 600 | 2000 | 250 | 0.15-30 | 250 | 500 | 500 | 150 | 200 | 1600 | 300 | 200 | 470 | 2X20 | 6 | 2700*2150*2380 |
| WADG-80T/2500 | 800 | 2500 | 200 | 0.15-30 | 200 | 500 | 500 | 150 | 200 | 2000 | 460 | 200 | 470 | 2X25 | 8.9 | 3000*2250*2380 |
| WADG-100T/3200 | 1000 | 3200 | 200 | 0.15-30 | 200 | 500 | 500 | 150 | 200 | 2700 | 460 | 200 | 470 | 2X25 | 10.7 | 4000*2450*2580 |
| WADG-160T/3200 | 1600 | 3200 | 200 | 0.15-30 | 200 | 500 | 500 | 150 | 200 | 2700 | 460 | 250 | 520 | 3X25 | 11.8 | 4000*2450*2780 |
ความเหมาะสมของการใช้งาน
เลือกการพับด้วยระบบไฟฟ้าสำหรับรอบการผลิตของคุณ
เลือก WADG จากวัสดุ แผนการพับ รูปแบบชุดงาน เครื่องมือ และสภาพแวดล้อมการทำงาน.
02
ชิ้นงานและความคลาดเคลื่อน
แบ่งปันข้อมูลรูปทรง ปีก รัศมี ลำดับ เป้าหมายมุม และการตรวจสอบการยอมรับ.
03
หน้าที่และการเปลี่ยนรุ่น
กำหนดส่วนผสมของผลิตภัณฑ์ ชุดงาน โปรไฟล์รอบการทำงาน การเปลี่ยนโปรแกรม/เครื่องมือ และการจัดการหรืออินเทอร์เฟซหุ่นยนต์.
04
สถานที่และความปลอดภัย
ยืนยันพลังงาน การเข้าถึงพื้นที่/บริการ การหล่อลื่น ตัวควบคุม การป้องกัน และข้อกำหนดปลายทาง.
เครื่องจักรระหว่างการทำงาน
ชมการทำงานของเครื่องพับโลหะไฟฟ้า WADG
ดูขั้นตอนการทำงานของเครื่องพับไฟฟ้า จากนั้นเปรียบเทียบระบบขับเคลื่อน การตอบสนอง เครื่องมือ และระบบความปลอดภัยด้านล่าง.
ระบบผลิตภัณฑ์
ภายในระบบการดัดด้วยไฟฟ้าทั้งหมด
WADG ถ่ายโอนการเคลื่อนที่ของเซอร์โวมอเตอร์ผ่านสายพานและระบบขับเคลื่อนแบบสกรูไปยังแรม จับคู่ระบบขับเคลื่อน แพ็คเกจการกำหนดตำแหน่ง และเครื่องมือให้เข้ากับรอบการผลิตของคุณ.

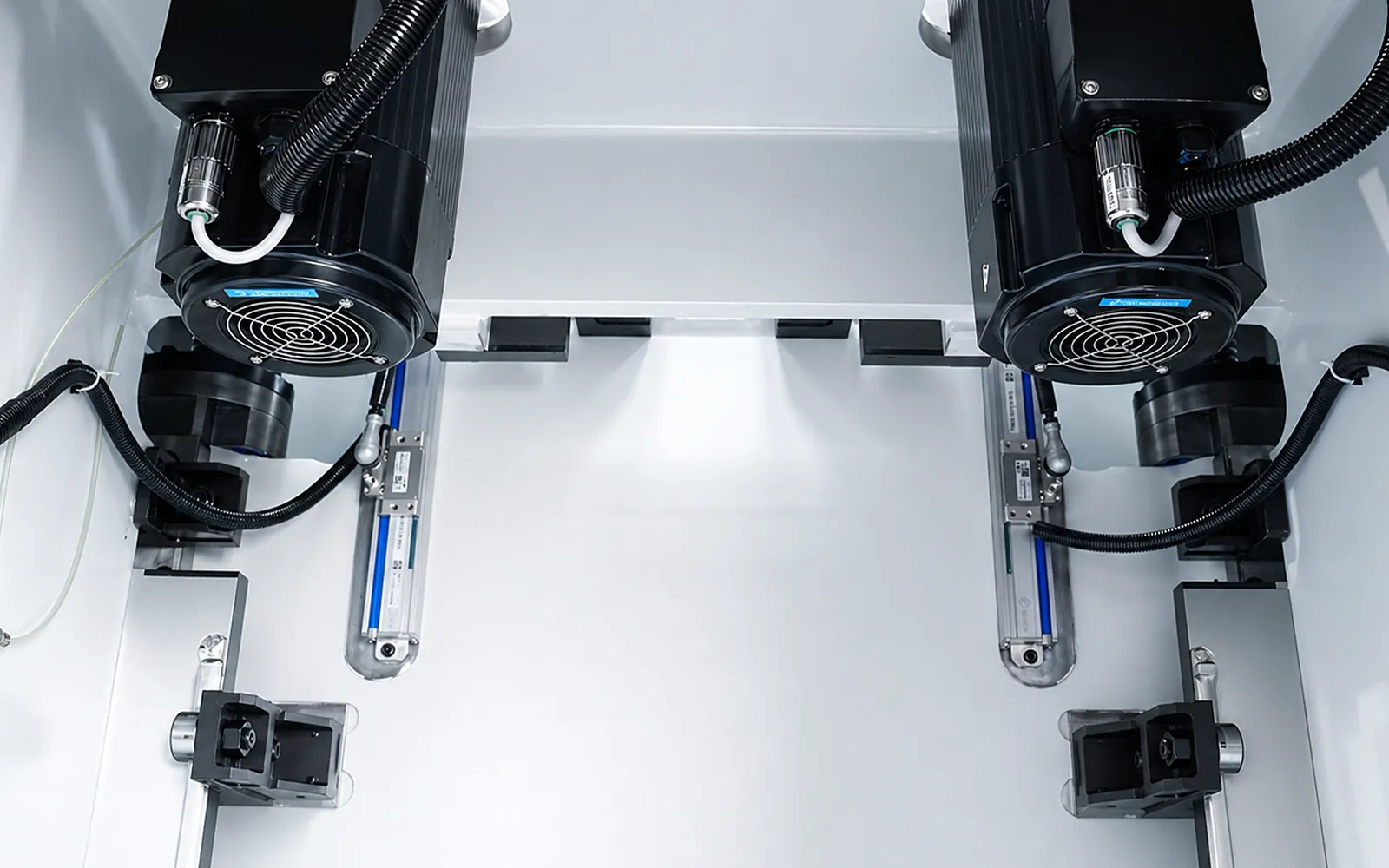

ระบบขับเคลื่อนแรมแบบเซอร์โวไฟฟ้า
01
ถ่ายโอนการเคลื่อนที่ของมอเตอร์เข้าสู่การดัด
เซอร์โวมอเตอร์ขับเคลื่อนแรมผ่านระบบสายพานและสกรูที่มีความแม่นยำ โดยไม่ต้องใช้ชุดกำลังไฮดรอลิก การตอบสนอง Y1/Y2 แบบอิสระจะตรวจสอบตำแหน่งการขับเคลื่อนด้านซ้ายและด้านขวา.
เลือกข้อมูลแรง ระยะการเคลื่อนที่ และการเคลื่อนไหวจากรุ่น WADG ที่แน่นอน หน้าที่ เครื่องมือ และโหลดที่ต้องการจะต้องได้รับการประเมินร่วมกัน.
โครงสร้าง การนำทาง และการชดเชย

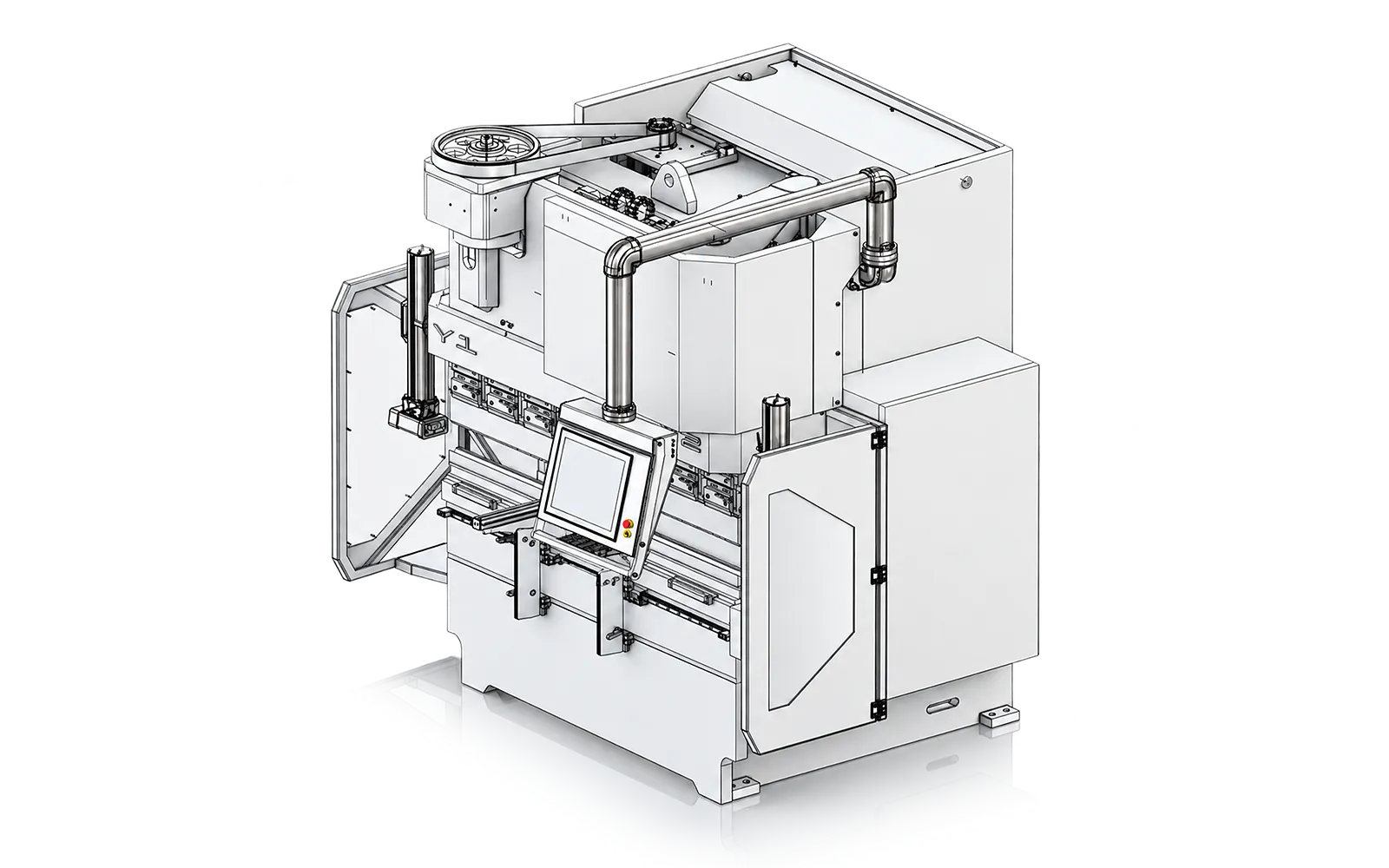

โครงสร้างและการนำทาง
รักษาการอ้างอิงเครื่องมือ
โครงสร้างและไกด์ที่ผ่านการตัดเฉือนจะสร้างความสัมพันธ์ระหว่างระบบขับเคลื่อน แรม และโต๊ะทำงาน.
ทบทวนแรง ความยาวในการทำงาน และการโหลดเครื่องมือในฐานะการตั้งค่าโครงสร้างเดียว.
การชดเชย
จัดการกับการโก่งตัวของความยาวขณะทำงาน
การจัดเตรียมการชดเชยจะจัดการกับการโก่งตัวสำหรับความยาวการดัดที่เลือกไว้.
ตรวจสอบการสอบเทียบและผลลัพธ์ของชิ้นงานที่โหลดไว้ควบคู่ไปกับข้อมูลจำเพาะของไดรฟ์แต่ละตัว.
การกำหนดตำแหน่ง CNC และแบ็คเกจ

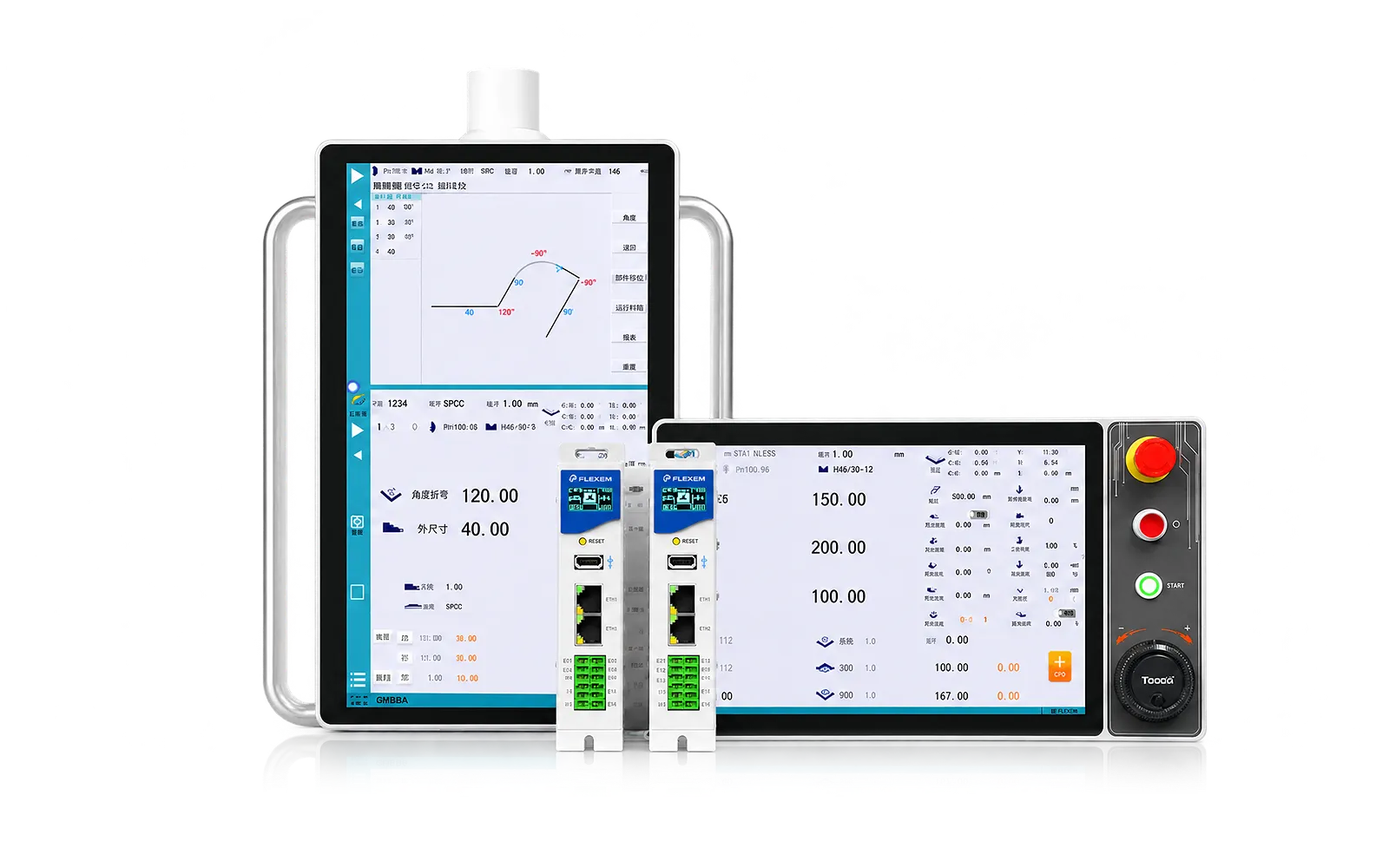

ซีเอ็นซี
จัดลำดับงานดัด
CNC จะประสานโปรแกรมการดัดและลำดับการกำหนดตำแหน่งที่จำเป็น.
ตรวจสอบฟังก์ชันของตัวควบคุม การเข้าถึงเครื่องมือ และการปรับทิศทางชิ้นงานใหม่ การวัดมุมและอินเทอร์เฟซหุ่นยนต์เป็นตัวเลือกที่สามารถเลือกได้.

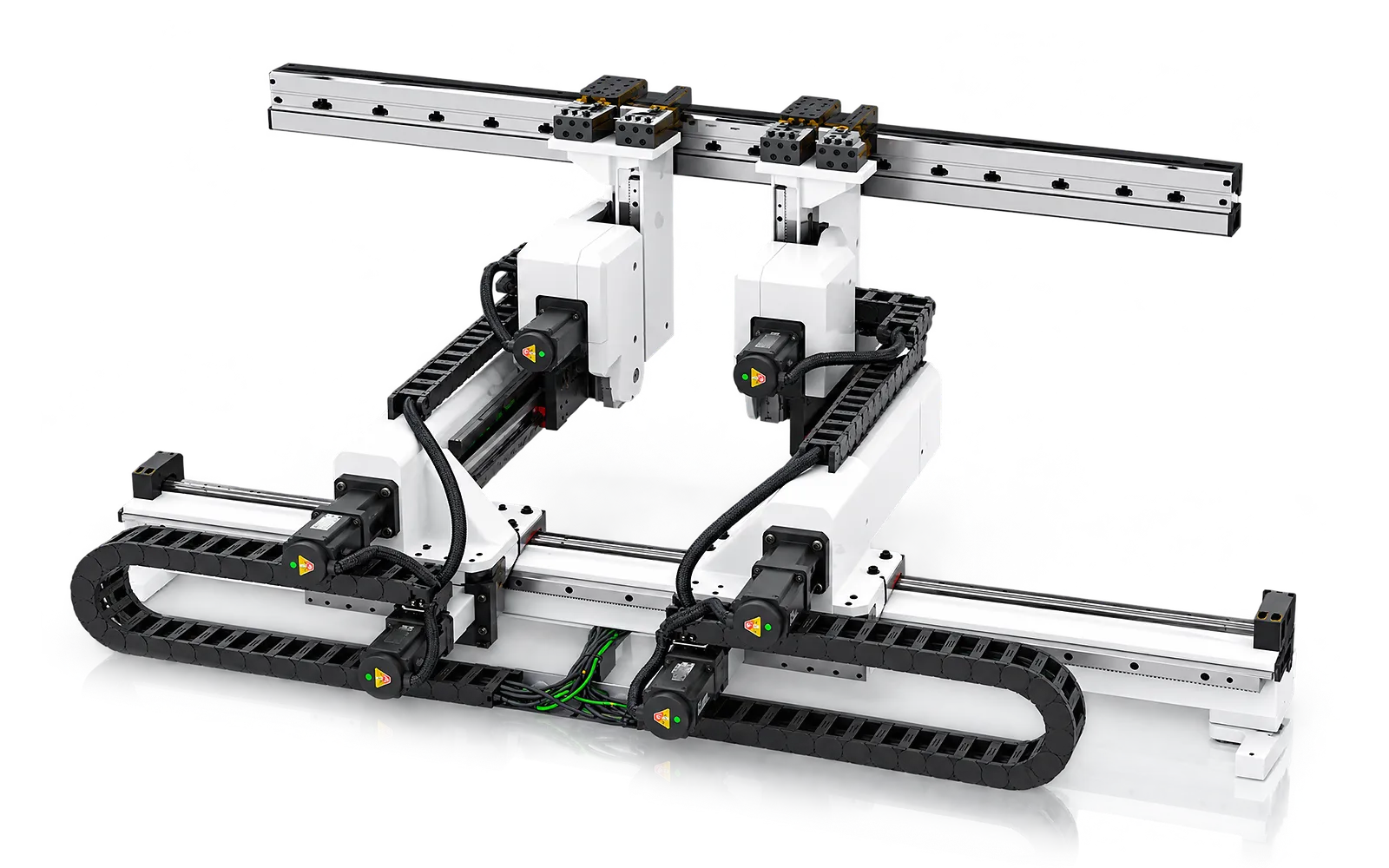

การตั้งตำแหน่งแบ็คเกจ
ระบุตำแหน่งของแต่ละปีก
แกนแบ็คเกจและการจัดวางนิ้วที่เลือกไว้จะเป็นตัวกำหนดวิธีการอ้างอิงชิ้นงาน.
ตรวจสอบแต่ละปีกและการดัดกลับเทียบกับการกำหนดตำแหน่งและระยะห่างของเครื่องมือที่มีอยู่.
เครื่องมือและการรองรับชิ้นงาน

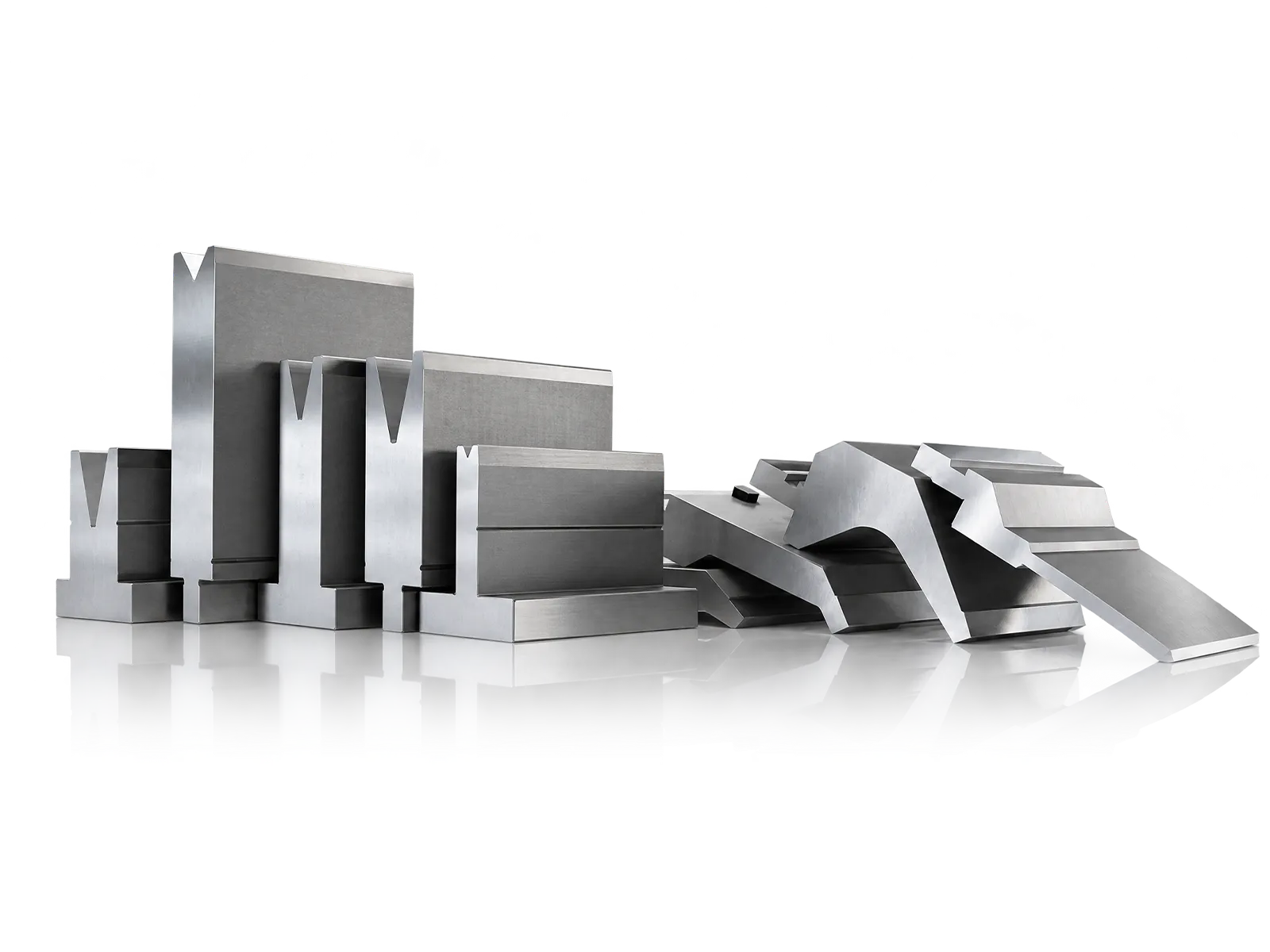

เครื่องมือ
กำหนดพื้นที่การขึ้นรูปที่ใช้งานได้
โปรไฟล์เครื่องมือและการยึดจับจะกำหนดพื้นที่การขึ้นรูปและวิธีการเปลี่ยนเครื่องมือ.
จับคู่ความสามารถของเครื่องมือและอินเทอร์เฟซการยึดจับให้เข้ากับกลุ่มชิ้นงานที่ต้องการ.

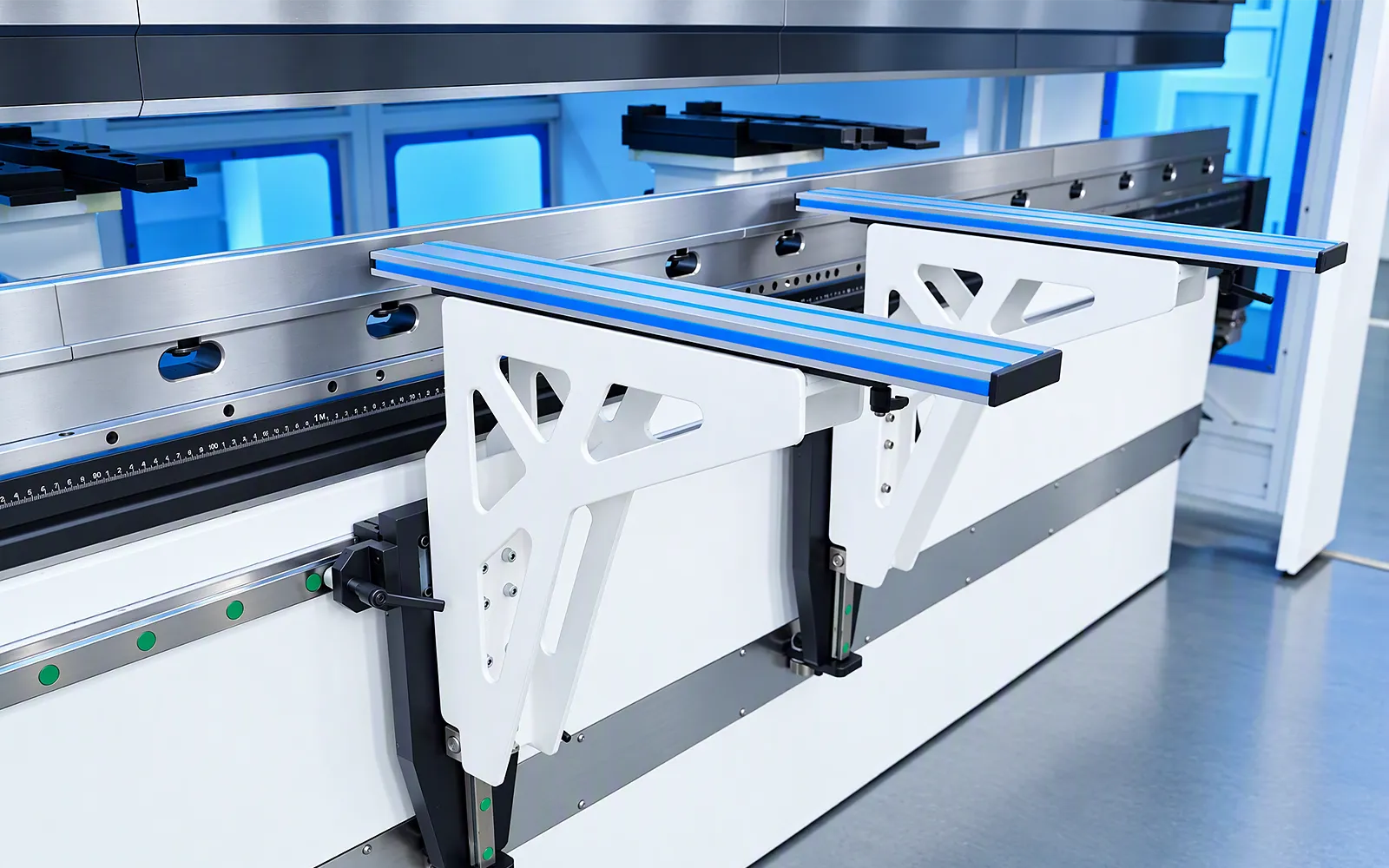

การรองรับชิ้นงาน
จัดการชิ้นงานตลอดลำดับขั้นตอน
การรองรับด้านหน้าและการเข้าถึงส่งผลต่อวิธีการที่ผู้ปฏิบัติงานถือและหมุนชิ้นงาน.
ตรวจสอบการรองรับ การป้องกัน และอุปกรณ์การจัดการใดๆ ที่จำเป็นสำหรับขั้นตอนการทำงาน.
การตรวจสอบรอบการผลิต
05
วัดงานที่เสร็จสมบูรณ์
การทำงานที่เป็นตัวแทนประกอบด้วยการตั้งค่า การจัดตำแหน่ง การดัด และการจัดการชิ้นงาน ซึ่งเป็นพื้นฐานที่มีประโยชน์สำหรับการประเมินเครื่องจักรไฟฟ้าในรอบการผลิตที่ตั้งใจไว้.
ตกลงเรื่องวัสดุ แบบวาด จุดตรวจสอบ และเงื่อนไขการทำงาน ตรวจสอบมุมที่เสร็จสมบูรณ์และความตรงพร้อมกับลำดับการจัดการ.
การวางแผนการใช้งาน
ตรวจสอบความถูกต้องของเส้นทางการทำงานด้วยไฟฟ้า (Electric Route) บนชิ้นงานที่เป็นตัวแทน
ตัวอย่างที่ให้มาแสดงให้เห็นถึงการเข้าถึงและลำดับการดัด แต่ไม่ได้กำหนดวัสดุ ความหนา หรือผลการตรวจสอบ.
ลำดับการดัด

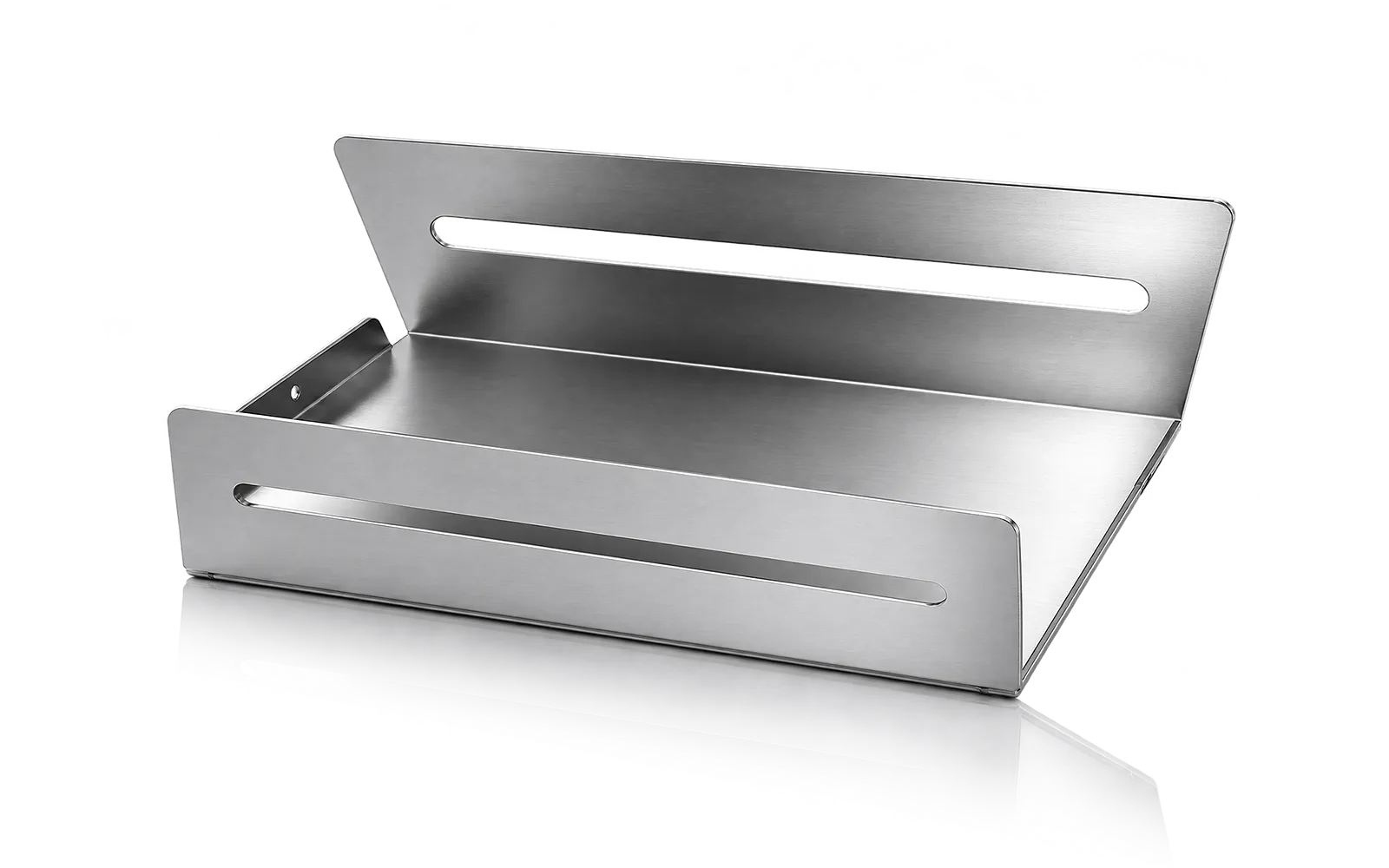

รูปแบบถาดแบบมีช่อง (Slotted Tray Form)
ตรวจสอบการเข้าถึงหน้าแปลน การดัดกลับ ระยะห่างของเครื่องมือ และการรองรับชิ้นงานในแต่ละขั้นตอนการทำงาน.
การเข้าถึงชิ้นงาน

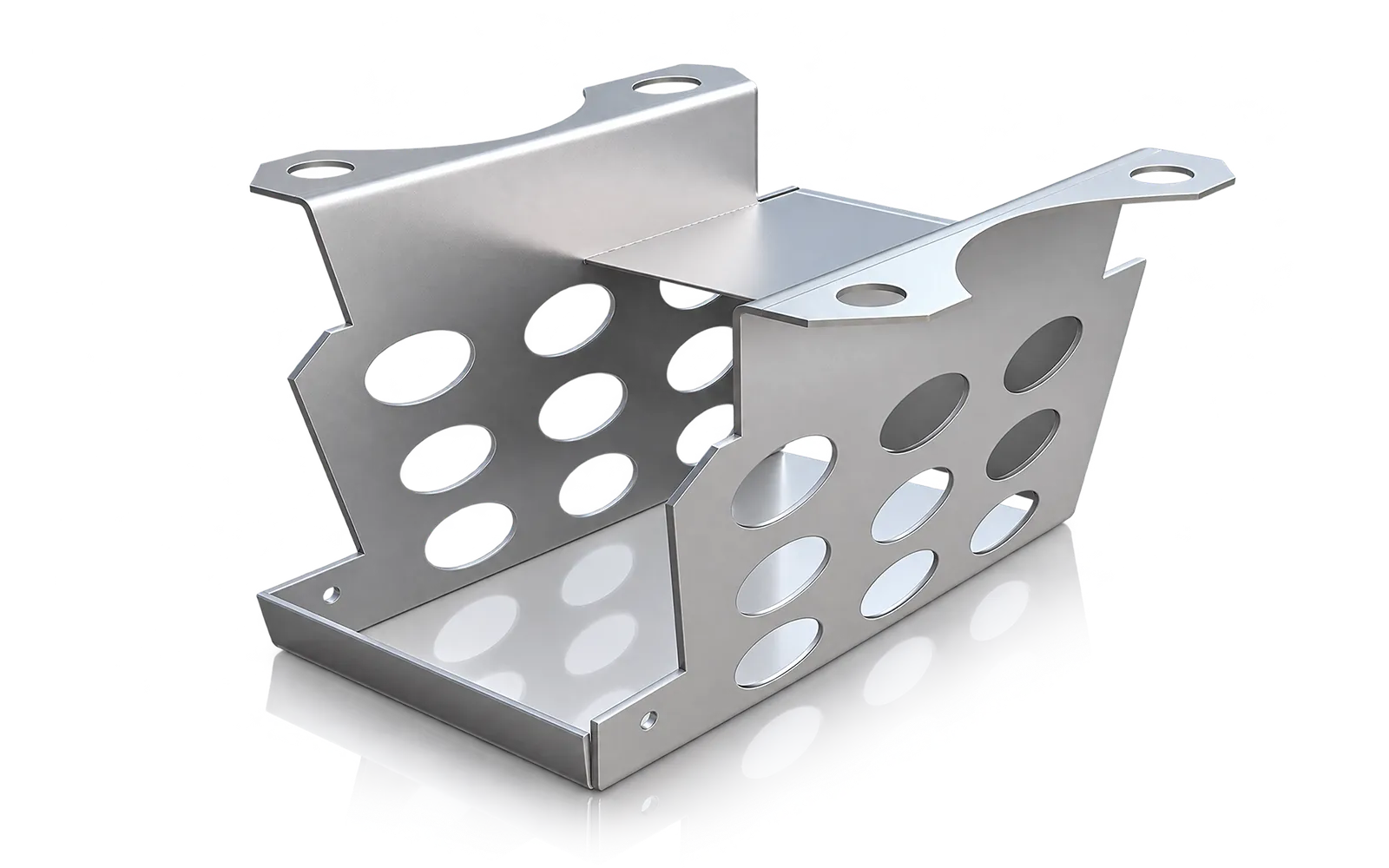

ขายึดตู้แบบเจาะรู
ยืนยันความสัมพันธ์ระหว่างรูกับการดัด การหมุน จุดจับหรือจุดรองรับ และจุดอ้างอิงที่ใช้สำหรับการตรวจสอบขั้นสุดท้าย.
การกำหนดค่า
รุ่น WADG และตัวเลือกการกำหนดค่า
ใช้ข้อมูลรุ่น WADG สำหรับการเลือกเชิงตัวเลข ส่วนตัวควบคุม เครื่องมือ ความปลอดภัย และระบบอัตโนมัติต้องมีการยืนยันโครงการ.
ข้อมูลรุ่นที่เผยแพร่
ใช้แถวรุ่น WADG ตั้งแต่ 10T/500 ถึง 160T/3200 สำหรับแรง ความยาว ความเร็ว แกน กำลัง น้ำหนัก และขนาด.
ตัวเลือกโครงการ
ตัวควบคุม แกน การทำคราวน์ (crowning) การจับยึด การวัดมุม อินเทอร์เฟซหุ่นยนต์ การป้องกันด้วยแสง และเครื่องมือจะแตกต่างกันไปตามการกำหนดค่า.
การยอมรับ
ยืนยันการคำนวณแรง ภาระงานของระบบขับเคลื่อน การหล่อลื่น ภาระของเครื่องมือ การรองรับชิ้นงาน ตัวอย่าง กำลัง และการป้องกัน.
เครื่องจักรที่เกี่ยวข้องและการเลือก
เปรียบเทียบตัวเลือกการดัดของคุณ
ตลอดวงจรชีวิตของเครื่องจักร
การสนับสนุนหลังการติดตั้ง
ค้นหาการฝึกอบรม คำแนะนำในการบำรุงรักษา และการสนับสนุนด้านอะไหล่ที่ทีมของคุณต้องการ บริการและความพร้อมให้บริการจะได้รับการยืนยันสำหรับเครื่องจักรและสถานที่ของคุณ.
ก่อนการเริ่มต้นใช้งาน
การติดตั้งและการทดสอบเดินเครื่อง
เตรียมสาธารณูปโภค การยก และพื้นที่ติดตั้ง จากนั้นประสานงานการเริ่มต้นใช้งานและการส่งมอบ.
ตรวจสอบการสนับสนุนการติดตั้งก่อนการผลิต
การฝึกอบรมผู้ปฏิบัติงานและการเขียนโปรแกรม
สร้างทักษะของผู้ปฏิบัติงาน การเขียนโปรแกรม และการบำรุงรักษาที่จำเป็นสำหรับเครื่องจักรที่คุณได้รับ.
สำรวจการฝึกอบรมระหว่างการใช้งาน
การบำรุงรักษาและการแก้ไขปัญหา
รับการสนับสนุนด้วยรุ่นเครื่องจักร หมายเลขซีเรียล และคำอธิบายปัญหาที่ชัดเจน.
ขอรับการสนับสนุนทางเทคนิคอะไหล่ที่วางแผนไว้
อะไหล่ที่เหมาะสม
ระบุเครื่องจักรและส่วนประกอบของคุณเพื่อให้ทีมของเราตรวจสอบความเข้ากันได้และความพร้อมให้บริการ.
ขอรับบริการหรืออะไหล่บริการตนเอง
วิดีโอการใช้งานและการบำรุงรักษา
ค้นหาคำแนะนำแบบวิดีโอสำหรับการใช้งานและการบำรุงรักษาเครื่อง ADH ของคุณ โปรดตรวจสอบความเกี่ยวข้องกับรุ่นและการกำหนดค่าของคุณ.
เรียกดูวิดีโอสนับสนุนขอบเขตของสัญญา
ขอบเขตการบริการและการรับประกัน
ใบเสนอราคาหรือสัญญาของคุณจะกำหนดบริการที่รวมอยู่ การรับประกัน ข้อยกเว้น และความรับผิดชอบต่างๆ.
ตรวจสอบขอบเขตการบริการสอบถามข้อมูลโครงการ
ปรึกษาเกี่ยวกับโครงการของคุณ
บอกเราว่าคุณต้องการผลิตหรือปรับปรุงสิ่งใด รายละเอียดทางเทคนิคและแบบวาดสามารถส่งตามมาได้.
- วัสดุ ความหนา และขนาดชิ้นงาน
- แบบวาดและปริมาณการผลิต
- สถานที่และกำหนดเวลาของโครงการ
ติดต่อ ADH
เริ่มการสอบถามเกี่ยวกับเครื่องจักร
ชื่อ อีเมล และคำอธิบายสั้นๆ ก็เพียงพอสำหรับการเริ่มต้น.
