หยิบยางลบยางแข็งจากโต๊ะของคุณ งอให้เป็นรูปตัว U ถือไว้สักครู่แล้วปล่อย มันจะกลับไปเป็นแบนราบอีกครั้ง.

ตอนนี้ลองจินตนาการว่าคุณทำสิ่งเดียวกันกับเหล็กกล้าเย็นขนาด 10 เกจ คุณอาจคิดว่าหลังจากที่เหล็กถูกงอ มันจะอยู่ในตำแหน่งนั้นตลอดไป แต่มันไม่ใช่ ภายในโครงสร้างของมัน เหล็กต้องการที่จะทำตัวเหมือนกับยางลบยางนั้น.

เมื่อเรางอโลหะในโรงงาน เราไม่ได้แค่พับมันเหมือนแผ่นกระดาษ เรากำลังต่อสู้กับแนวโน้มตามธรรมชาติของวัสดุที่จะกลับไปสู่รูปร่างเดิม การชนะในการต่อสู้ครั้งนี้ต้องการความเข้าใจว่าเกิดอะไรขึ้นภายในเหล็กในขณะที่มีการใช้แรงกด.

ภาพลวงตาของ "แค่พับมัน": ทำไมแผ่นโลหะถึงดันกลับ

ความแตกต่างระหว่างการงอเพื่อความสนุกและมุมที่ออกแบบมา

ดูใครสักคนงอลวดด้วยคีม มันดูเหมือนเหตุการณ์ที่ง่ายและเฉพาะเจาะจง คุณบีบ คุณดึง และมันก็พับ ขยายขนาดนั้นไปยังแผ่นโลหะที่อยู่ในแม่พิมพ์รูปตัว V และฟิสิกส์จะเปลี่ยนไปโดยสิ้นเชิง ขณะที่การกดของเครื่องทำให้แผ่นโลหะดันลงไปในช่องของแม่พิมพ์ โลหะไม่ได้แค่พับที่จุดเดียว มันเกิดการกระจายแรงภายในอย่างรุนแรง.

เส้นใยด้านนอกของการงอจะถูกบังคับให้ยืดออก ขณะที่เส้นใยด้านในถูกบีบเข้าหากันในขณะที่ถูกบีบอัด ในที่ไหนสักแห่งตรงกลางคือ "แกนกลาง"—เส้นแบ่งขนาดเล็กที่ไม่ยืดหรือบีบ แต่จะเคลื่อนที่เข้าด้านในเมื่อการงอเกิดขึ้น การต่อสู้ภายในนี้หมายความว่ามุมสุดท้ายไม่ได้ถูกสร้างขึ้นเพียงแค่ที่ปลายสุดของการกด การเปลี่ยนรูปถาวรจำนวนมากเกิดขึ้นก่อนที่การกดจะถึงครึ่งทางในแม่พิมพ์ หากโลหะเริ่มให้ในช่วงต้นของกระบวนการ จะเกิดอะไรขึ้นเมื่อเครื่องยกขึ้นในที่สุด?

ตัวร้ายหลัก: การคืนตัวและความจำยืดหยุ่นของโลหะ

ในขณะที่การกดถอยกลับ โลหะจะถอนหายใจด้วยความโล่งใจและพยายามกลับไปเป็นแบนราบ เราเรียกสิ่งนี้ว่า "การคืนตัว" มันไม่ใช่ความรำคาญสุ่มหรือข้อผิดพลาดของเครื่อง มันคือการฟื้นตัวที่ยืดหยุ่นของวัสดุ.

เส้นใยด้านนอกที่ถูกยืดต้องการที่จะหดกลับ และเส้นใยด้านในที่ถูกบีบต้องการที่จะขยาย หากคุณตั้งเป้าหมายที่มุม 90 องศาที่สมบูรณ์แบบ โลหะอาจผ่อนคลายกลับไปที่ 92 หรือ 93 องศาทันทีที่โหลดถูกนำออก ความจำยืดหยุ่นนี้จะดื้อรั้นมากขึ้นขึ้นอยู่กับสิ่งที่คุณกำลังงอ ลองสร้างรัศมีที่กว้างและโค้งงอในเหล็กกล้าความแข็งแรงสูงที่บาง และการคืนตัวจะกลายเป็นเรื่องรุนแรง โลหะมีแรงต้านทานและความแข็งแรงมากขึ้นในการต่อต้านการเปลี่ยนรูป เพื่อให้ได้เป้าหมาย 90 องศา คุณต้องงอชิ้นงานเกินไปที่ 88 องศาและเชื่อฟิสิกส์ว่าจะดึงกลับไปที่จุดที่คุณต้องการ แต่คุณจะมั่นใจได้อย่างไรว่ามันจะหยุดที่ 90 องศาทุกครั้ง?

ทำไมแรงดันจึงล้มเหลว (และทำไมการเปลี่ยนรูปที่ควบคุมได้จึงเป็นวิธีเดียวที่ก้าวไปข้างหน้า)

สัญชาตญาณของมือสมัครเล่นคือการบีบโลหะจนกว่าจะยอมแพ้ หากเป้าหมายคือ 90 องศา การสันนิษฐานคือการขับการกดเข้าไปในแม่พิมพ์ด้วยน้ำหนักที่เพียงพอเพื่อกำจัดการคืนตัว เราใช้วิธีการที่มีแรงดันสูงเช่น "การกดจากด้านล่าง" หรือ "การกดแบบเหรียญ" เพื่อบังคับให้โลหะอยู่ในรูปแบบ แต่สิ่งเหล่านี้ต้องการแรงมหาศาลและเครื่องมือเฉพาะเพื่อสร้างรัศมีด้านในโดยเจตนา.

สำหรับงานสมัยใหม่ส่วนใหญ่ เราใช้ "การงอด้วยอากาศ" ซึ่งการกดจะกดโลหะลงไปในพื้นที่ว่างภายในแม่พิมพ์รูปตัว V ความลึกของการกดเพียงอย่างเดียวจะกำหนดมุม แต่มีข้อแม้: เนื่องจากการงอถูกแขวนอยู่ในอากาศ มุมที่แน่นอนขึ้นอยู่กับพฤติกรรมของวัสดุ หากโรงงานเหล็กส่งชุดใหม่ของโลหะที่แข็งขึ้นเล็กน้อย หรือหากคุณเปลี่ยนไปใช้แม่พิมพ์ที่มีช่องเปิดกว้างขึ้นเล็กน้อย ความลึกของการกดเดียวกันอาจผลิตมุมที่แตกต่างกันโดยสิ้นเชิง คุณไม่สามารถ "กดให้ลึกขึ้นเล็กน้อย" และคาดหวังว่ากระบวนการจะเสถียร คุณต้องควบคุมตัวแปรก่อนที่เครื่องจะเคลื่อนที่ คุณต้องการระบบที่เปลี่ยนพฤติกรรมที่ไม่สามารถคาดเดาของแผ่นโลหะให้กลายเป็นผลลัพธ์ที่สามารถทำซ้ำได้และออกแบบได้.

กายวิภาคของการงอ: วิธีที่เครื่องกดเบรกทำงานจริง

ราม, เตียง, และเกจหลัง: การแปลกายวิภาคพื้นฐานของเครื่อง

ขนาดที่ใหญ่ของเครื่องกดเบรกทำให้มันดูเหมือนกิโยตินที่สร้างขึ้นเพื่อแรงดันที่รุนแรง คานด้านบนขนาดใหญ่ที่เรียกว่า ราม จะดันเครื่องมือด้านบน—การกด—ลงไปด้านล่าง คานด้านล่างที่อยู่นิ่ง เรียกว่า เตียง จะถือเครื่องมือด้านล่าง หรือแม่พิมพ์ แต่ถ้าคุณดูผู้ปฏิบัติงานที่มีประสบการณ์ พวกเขาจะไม่มุ่งเน้นไปที่พลังการบดขยี้ของราม พวกเขาจะมองไปที่เกจหลัง.

ชุดหยุดที่มีมอเตอร์นี้ตั้งอยู่ตรงด้านหลังเครื่องมือและทำหน้าที่เป็นจุดยึดแนวนอนของเครื่อง คุณเลื่อนแผ่นโลหะเรียบเข้าไปจนขอบของมันอยู่เรียบกับนิ้วโลหะเหล่านี้ การทำมุม 90 องศาที่สมบูรณ์แบบแทบจะไม่มีความหมายหากเส้นการงอเบี่ยงเบนไปสองมิลลิเมตร เกจหลังช่วยให้แน่ใจว่าโลหะถูกวางในตำแหน่งเดียวกันสำหรับทุก ๆ รอบ ทำให้เครื่องกลายเป็นระบบการวางตำแหน่งที่สามารถทำซ้ำได้ เมื่อแผ่นอยู่ในที่แล้ว รามจะลดลง และการเจรจาจริงระหว่างเครื่องมือและโลหะเริ่มต้นขึ้น เครื่องมือทั้งสองนี้ทำให้เหล็กมีรูปร่างได้อย่างไร?

การกดและแม่พิมพ์: ทำไมร่อง V ด้านล่างจึงกำหนดรัศมี ไม่ใช่แค่เครื่องมือด้านบน

ผู้เริ่มต้นส่วนใหญ่จินตนาการว่าเครื่องกดเบรกทำงานเหมือนเตาอบวาฟเฟิล พวกเขาคิดว่าการกดด้านบนที่แหลมคม 90 องศาจะบดขยี้เหล็กให้เข้ากับแม่พิมพ์ด้านล่างที่มีมุม 90 องศา ทำให้มุมถูกสร้างขึ้น ในการ "งอด้วยอากาศ" สมัยใหม่ สิ่งนี้เป็นความเข้าใจที่ผิดโดยสิ้นเชิง โลหะมักจะไม่สัมผัสกับด้านล่างของแม่พิมพ์ แทนที่จะเป็นเช่นนั้น การกดจะดันแผ่นโลหะลงไปในร่อง V ที่ว่างเปล่า ทำให้การงอแขวนอยู่ในช่องว่าง.

ในการงอด้วยอากาศ โลหะจะสัมผัสเพียงสามจุด: ปลายของการกดและไหล่ด้านบนสองข้างของแม่พิมพ์ V.

เนื่องจากแผ่นโลหะถูกแขวนไว้ระหว่างไหล่ของดาย (die) ทั้งสองข้าง พั้นช์ (punch) ด้านบนจึงทำหน้าที่เป็นเกจวัดความลึกเป็นหลัก การกดพั้นช์ให้ลึกลงไปในร่องรูปตัว V จะทำให้มุมแคบลง ช่วยให้คุณสามารถดัดเกิน (overbend) ไปจนถึง 88 องศาเพื่อชดเชยการคืนตัวของโลหะ (springback) ได้ แต่รัศมีด้านในที่แท้จริงของส่วนโค้ง ซึ่งก็คือความคมหรือความมนของมุมนั้น ขึ้นอยู่กับความกว้างของช่องเปิดดายด้านล่างเกือบทั้งหมด ร่องรูปตัว V ที่กว้างกว่าจะช่วยให้โลหะโค้งงอเป็นส่วนโค้งที่ใหญ่และนุ่มนวลกว่า ในขณะที่ร่องที่แคบกว่าจะบังคับให้เกิดรัศมีที่แคบกว่า คุณสามารถเปลี่ยนพั้นช์ด้านบนได้ทั้งวัน แต่ถ้ายังคงใช้ดายรูปตัว V แบบกว้างตัวเดิมบนแท่นเครื่อง รัศมีของการดัดของคุณก็จะไม่เล็กลง หากเครื่องมือด้านล่างเป็นตัวกำหนดรูปทรง เหตุใดผู้ปฏิบัติงานจำนวนมากจึงพยายามบังคับให้เกิดมุมที่คมขึ้นโดยการเพิ่มแรงกดของเครื่องจักรเพียงอย่างเดียว?

กับดักของแรงกด (Tonnage Trap): เหตุใดการเพิ่มแรงกดลงด้านล่างจึงไม่ได้หมายถึงมุมที่คมขึ้นโดยอัตโนมัติ

ความต้องการที่จะใช้แรงมหาศาลมักเกิดขึ้นเมื่อชิ้นงานดัดได้ไม่คมพอ ผู้ปฏิบัติงานเห็นมุมที่มนและกลม จึงสันนิษฐานว่าเครื่องจักรทำงานเบาเกินไป และสั่งให้แรม (ram) กดแรงขึ้น สิ่งนี้สะท้อนถึงความเข้าใจผิดพื้นฐานเกี่ยวกับฟิสิกส์ของแผ่นโลหะ ในการดัดแบบ Air Bending การกดพั้นช์ให้ลึกลงไปในดายรูปตัว V ที่มีขนาดเล็กเกินไปจะทำให้แรงกดที่ต้องการเพิ่มขึ้นอย่างรวดเร็ว แต่รัศมีด้านในจะไม่เล็กลงตามสัดส่วน.

การกดเกินขีดจำกัดทางเรขาคณิตทำให้โลหะไม่มีทางที่จะยืดหยุ่นได้อย่างสมบูรณ์ แทนที่จะได้งานดัดที่สะอาดขึ้น แรงที่เพิ่มเข้ามากลับสร้างความเค้น เหล็กอาจแตกตามแนวเสี้ยนด้านนอก ชิ้นงานอาจบิดเบี้ยว หรือตัวเครื่องมือเองอาจแตกหักภายใต้แรงกดเฉพาะจุด มีข้อยกเว้นประการหนึ่งคือ วิธีการแบบเก่า เช่น "Bottoming" หรือ "Coining" ซึ่งใช้แรงกดมหาศาลในการปั๊มรูปทรงของพั้นช์และดายลงไปในโลหะโดยตรง โดยจงใจบดอัดเส้นใยภายในเพื่อล็อกรัศมีให้แน่นและกำจัดการคืนตัวของโลหะ แต่วิธีการเหล่านั้นต้องใช้เครื่องมือเฉพาะทางที่มีความทนทานสูงซึ่งออกแบบมาเพื่อรองรับความรุนแรงดังกล่าว ในการดัดแบบ Air Bending มาตรฐาน คุณไม่สามารถบังคับให้โลหะเปลี่ยนรูปทรงที่ดายด้านล่างไม่ได้ถูกออกแบบมาเพื่อรองรับได้ หากรูปทรงเรขาคณิตไม่ใช่แรงกดดิบที่เป็นตัวกำหนดความสำเร็จของการดัดแบบ Air Bending แล้วเราจะตัดสินใจได้อย่างไรว่าจะใช้วิธีการดัดแบบใดสำหรับงานที่กำหนด?

สามกลยุทธ์สำหรับหนึ่งมุม: Air Bending, Bottoming และ Coining

เมื่อโรงงานเหล็กส่งแผ่นโลหะชุดที่แข็งกว่าชุดก่อนหน้าเพียงเล็กน้อย ผู้ปฏิบัติงานที่ทำการดัดแบบ Air Bending จะสังเกตเห็นปัญหาได้ทันที การตั้งค่าเครื่องจักรแบบเดิมที่รันโปรแกรมเดิม จู่ๆ ก็ให้มุมที่แตกต่างออกไป เนื่องจากโลหะถูกแขวนไว้ภายในดาย มุมดัดจึงถูกควบคุมโดยระยะที่พั้นช์กดแผ่นโลหะลงไปทั้งหมด หากความแข็งแรงของวัสดุหรือทิศทางของเสี้ยนเปลี่ยนไปแม้เพียงเล็กน้อย การคืนตัวของโลหะก็จะเปลี่ยนไป และเป้าหมายก็จะเคลื่อนไป.

เมื่อต้องเผชิญกับความไม่แน่นอนนี้ คุณต้องเลือก คุณจะปรับเครื่องจักรให้ทำงานกับความเป็นจริงใหม่นี้ หรือเปลี่ยนไปใช้วิธีที่บังคับให้โลหะยอมจำนนโดยไม่คำนึงถึงคุณสมบัติของมัน? การเลือกระหว่าง Air Bending, Bottoming และ Coining จะเป็นตัวกำหนดว่าคุณลักษณะทางเรขาคณิตใดที่ควบคุมการดัด นอกจากนี้ยังเป็นตัวกำหนดว่าคุณจำเป็นต้องมีเครื่องมือจำนวนมาก เครื่องจักรที่รับแรงกดได้สูง หรือระบบควบคุมที่ชาญฉลาดหรือไม่.

สำหรับผู้อ่านที่กำลังเปรียบเทียบการแลกเปลี่ยนเหล่านั้นกับตัวเลือกอุปกรณ์จริง วัสดุสำหรับการดัดและการแปรรูปแผ่นโลหะที่เน้น CNC ของ ADH Machine Tool สามารถเป็นขั้นตอนถัดไปที่นำไปใช้ได้จริง: ดาวน์โหลด โบรชัวร์ผลิตภัณฑ์และแหล่งข้อมูลทางเทคนิค เพื่อตรวจสอบข้อมูลจำเพาะ การกำหนดค่า และรายละเอียดโซลูชันที่เกี่ยวข้อง.

Air Bending: เหตุใดอุตสาหกรรมจึงเลือกใช้วิธี "ลอย" โลหะเป็นค่าเริ่มต้น (และเหตุใดจึงต้องใช้ความแม่นยำระดับ CNC)

ในการดัดแบบ Air Bending การใช้พั้นช์และดายร่วมกันเพียงชุดเดียวสามารถสร้างมุม 90 องศา, ความโค้ง 120 องศา หรือมุมบาน 135 องศาได้ คุณเพียงแค่ตั้งโปรแกรมให้แรมหยุดที่ความลึกต่างกัน สิ่งนี้ทำให้ Air Bending เป็นวิธีที่ยืดหยุ่นที่สุดสำหรับคลังเครื่องมือ ช่วยให้โรงงานสามารถจัดการงานที่หลากหลายได้โดยไม่ต้องเปลี่ยนดายเหล็กหนักๆ อยู่ตลอดเวลา.

เนื่องจากช่องเปิดของดายมีอิทธิพลอย่างมากต่อรัศมีการดัดด้านใน ผู้ปฏิบัติงานจึงกำหนดรูปทรงโดยการเลือกความกว้างของร่องรูปตัว V ที่ถูกต้อง จากนั้นปล่อยให้ความลึกของพั้นช์เป็นตัวกำหนดมุม แต่ความยืดหยุ่นนี้ต้องอาศัยความแม่นยำที่เข้มงวด คุณต้องพึ่งพาเครื่องจักรในการขับพั้นช์ให้ลึกลงไปเพียงพอที่จะดัดโลหะเกิน เพื่อให้มันคลายตัวกลับมาเป็นมุมเป้าหมาย เครื่องพับโลหะ CNC สมัยใหม่จัดการเรื่องนี้ด้วยการวัดแบบเรียลไทม์ การปรับระยะชักที่ควบคุมได้ และการดัดทดสอบ พวกมันจะอ่านค่าการคืนตัวของโลหะในขณะที่เกิดขึ้นและปรับความลึกของระยะชักได้ทันที เครื่องจักรไม่ได้เอาชนะแรงต้านตามธรรมชาติของวัสดุ แต่กำลังแก้ไขค่าเหล่านั้น เมื่อระดับความสามารถในการทำซ้ำดังกล่าวกลายเป็นหัวใจสำคัญของการผลิต แพลตฟอร์มการดัดที่เน้น CNC เช่นของ ADH Machine Tool เครื่องพับโลหะ CNC จะกลายเป็นขั้นตอนถัดไปที่นำไปใช้ได้จริงสำหรับการเปลี่ยนความยืดหยุ่นของ Air Bending ให้เป็นมุมที่สม่ำเสมอ.

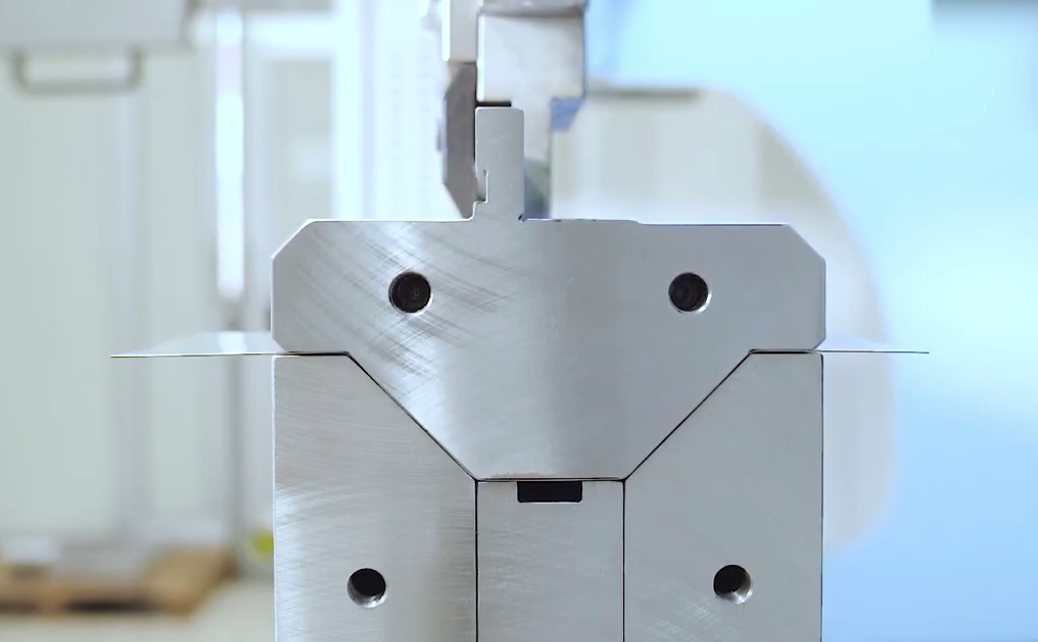

Coining: การปั๊มโลหะให้ยอมจำนน (และการสึกหรอของเครื่องจักรอย่างมหาศาลที่เกิดขึ้น)

Coining ละทิ้งการเจรจาต่อรองโดยสิ้นเชิง ในการดัดมุม 90 องศาด้วยวิธี Coining คุณต้องใช้พั้นช์และดายที่ถูกกลึงมาให้เป็น 90 องศาพอดี แรมจะเลื่อนลงและขับพั้นช์เข้าไปในโลหะด้วยแรงกดที่มากกว่าการดัดแบบ Air Bending ถึง 5 ถึง 8 เท่า.

เป้าหมายคือการบดอัดแผ่นโลหะทางกายภาพ แรงกดมหาศาลจะบังคับให้ปลายพั้นช์เจาะเข้าไปในแกนกลางของโลหะ ทำให้วัสดุบางลงที่จุดยอดของการดัด แรงนี้จะจัดเรียงโครงสร้างโมเลกุลใหม่และกำจัดความจำยืดหยุ่นของวัสดุ เมื่อแรมถอยกลับ การคืนตัวของโลหะจะเท่ากับศูนย์ โลหะจะคงรูปทรงที่แน่นอนของเครื่องมือไว้เนื่องจากแรงต้านภายในถูกปั๊มออกไปแล้ว แต่ความสามารถในการทำซ้ำด้วยแรงดิบนี้ต้องแลกมาด้วยราคาที่สูงลิ่ว การใช้แรงกดมหาศาลผ่านจุดที่รวมศูนย์จะทำให้เครื่องมือเสื่อมสภาพอย่างรวดเร็ว เสี่ยงต่อการทำให้ดายแตกหัก และสร้างความเค้นอย่างรุนแรงต่อระบบไฮดรอลิกและโครงสร้างทางกลของเครื่องพับโลหะ หาก Coining ทำลายเครื่องมือมากเกินไปและ Air Bending คาดเดาไม่ได้สำหรับอุปกรณ์รุ่นเก่า ผู้ปฏิบัติงานในอดีตพบจุดสมดุลได้อย่างไร?

Bottoming: ทางสายกลางในอดีตระหว่างแรงดิบและความละเอียดอ่อนสมัยใหม่

Bottoming จะบังคับให้แผ่นโลหะลงไปจนแนบสนิทกับผนังทำมุมของดายรูปตัว V ในขณะที่จงใจเว้นช่องว่างเล็กๆ ไว้ที่ก้นร่อง แทนที่จะให้ความกว้างของดายควบคุมผลลัพธ์ รัศมีปลายพั้นช์และมุมของดายจะกลายเป็นปัจจัยทางเรขาคณิตที่โดดเด่นแทน.

วิธีนี้ต้องใช้แรงกดมากกว่า Air Bending แต่ยังไม่ถึงขั้นการทำลายระดับโมเลกุลที่เกิดจาก Coining การกักโลหะไว้กับผนังดายจะบังคับให้แผ่นโลหะมีรัศมีที่เฉพาะเจาะจง ทำให้เกิดการคืนตัวของโลหะที่คาดเดาได้สูงโดยไม่ต้องบดอัดเส้นใยภายใน มันแลกความยืดหยุ่นของ Air Bending กับการควบคุมคุณลักษณะที่แน่นหนากว่า อย่างไรก็ตาม Bottoming ต้องการคลังเครื่องมือที่จับคู่กันอย่างแม่นยำจำนวนมาก คุณต้องมีชุดพั้นช์และดายเฉพาะสำหรับเกือบทุกการรวมกันของมุมและความหนาของวัสดุในโรงงานของคุณ แม้ว่าการผลิตสมัยใหม่จะพึ่งพา Air Bending เป็นหลัก แต่กลยุทธ์ทั้งสามนี้ไม่ใช่สิ่งที่แยกจากกันโดยสิ้นเชิง ผู้ปฏิบัติงานมักจะทำให้ขอบเขตเหล่านี้พร่าเลือน โดยปรับการตั้งค่าเพื่อกักวัสดุที่ดัดยากหรือประคองวัสดุที่บอบบาง การเข้าใจวิธีการใช้กลยุทธ์ภายนอกเหล่านี้จำเป็นต้องตรวจสอบสิ่งที่เกิดขึ้นจริงภายในเหล็กเมื่อมันถูกบังคับให้ยืดหยุ่น.

ฟิสิกส์ที่มองไม่เห็นซึ่งทำให้การโค้งงอที่ดีเสียหาย

แรงดึงที่ด้านนอก แรงอัดที่ด้านใน: เกิดอะไรขึ้นที่ยอดของการโค้ง

เมื่อคุณเลือกที่จะใช้แรงดึงเพื่อเอาชนะความต้านทานตามธรรมชาติของโลหะ คุณจะเริ่มต้นเหตุการณ์ภายในที่รุนแรง ลองนึกภาพการนำแผ่นเหล็กโครงสร้าง A36 หนา 1/4 นิ้ว มาบังคับให้เกิดมุม 90 องศาที่คมชัด แรงกดจะพุ่งสูงขึ้น แรมจะส่งเสียงคราง และทันใดนั้นด้านนอกของมุมก็จะฉีกออกเหมือนกับขนมปังฮอทดอกที่เก่าแล้ว คุณไม่ได้เพียงแค่โค้งงอโลหะ แต่คุณได้ผลักโครงสร้างโมเลกุลของมันให้เกินจุดที่ไม่สามารถย้อนกลับได้.

การล้มเหลวเกิดขึ้นเพราะการโค้งงอไม่ใช่การกระทำที่เป็นเอกภาพ ขณะที่ปลายของแม่พิมพ์ขับเคลื่อนเข้าไปในแผ่นวัสดุ วัสดุที่อยู่ด้านในของการโค้งจะถูกบดขยี้เข้าด้วยกันในลักษณะของแรงอัด ในขณะเดียวกันวัสดุที่อยู่ด้านนอกของการโค้งจะถูกบังคับให้ยืดออกในลักษณะของแรงดึง ยิ่งรัศมีด้านในที่คุณพยายามจะทำให้แน่นมากเท่าไร การดึงและผลักนี้ก็จะยิ่งรุนแรงมากขึ้นเท่านั้น.

ในที่ใดที่หนึ่งกลางแผ่นนั้นมีเส้นขอบที่โลหะไม่ยืดหรืออัดเรียกว่าแกนกลาง ทุกอย่างระหว่างแกนกลางและแม่พิมพ์กำลังพยายามที่จะใช้พื้นที่น้อยลง ในขณะที่ทุกอย่างระหว่างแกนกลางและแม่พิมพ์กำลังถูกดึงออก หากด้านนอกยืดจนฉีกออก อะไรคือสิ่งที่กำหนดว่าชั้นนอกนั้นจะทนต่อการทำลายได้มากเพียงใดก่อนที่จะล้มเหลว?

ทิศทางของเกรน: ทำไมการโค้งขนานกับเกรนจึงทำให้ชิ้นส่วนแตก

มองอย่างใกล้ชิดที่แผ่นอลูมิเนียม 5052 ที่เพิ่งออกจากโรงงาน คุณจะเห็นเส้นขนานที่จางๆ วิ่งข้ามพื้นผิว เส้นเหล่านั้นบ่งบอกถึงทิศทางของเกรน ซึ่งเกิดขึ้นเมื่อม้วนเหล็กขนาดใหญ่บีบอัดแท่งโลหะดั้งเดิมให้เป็นแผ่นเรียบ โครงสร้างผลึกของโลหะถูกยืดออกในทิศทางการม้วน ทำให้เส้นใยภายในยาวและเป็นเส้นเหมือนเกรนในไม้สน.

หากคุณจัดแนวแม่พิมพ์ขนานกับเกรนเหล่านั้นและบังคับให้โลหะอยู่ในรัศมีที่แน่น แรงดึงที่ด้านนอกของการโค้งจะดึงเส้นใยยาวเหล่านั้นออกไป ชิ้นส่วนจะแตก อย่างไรก็ตาม การโค้งขนานกับเกรนไม่ได้หมายความว่าจะเป็นอันตรายสำหรับทุกงาน ความเสี่ยงที่แท้จริงขึ้นอยู่กับโลหะผสม อุณหภูมิ ความหนาของวัสดุ และความคมของรัศมีด้านใน แผ่นบางๆ ของทองแดงอ่อนอาจทนต่อการโค้งขนานได้โดยไม่มีปัญหา ในขณะที่แผ่นหนาของสแตนเลสที่ผ่านการอบจะแตกเกือบจะทันทีภายใต้การตั้งค่าที่เหมือนกัน.

เพื่อทนต่อแรงดึงของรัศมีที่แน่น คุณต้องโค้งข้ามเกรน บังคับให้ความเครียดข้ามเส้นใยหลายเส้นแทนที่จะฉีกระหว่างพวกมัน.

แต่ถึงแม้ว่าคุณจะจัดทิศทางของเกรนได้อย่างสมบูรณ์และป้องกันไม่ให้โลหะแตก คุณจะคำนึงถึงความจริงที่ว่าการยืดออกได้ทำให้ชิ้นส่วนยาวขึ้นอย่างไร?

ปัญหาความอนุญาตในการโค้ง: ทำไมแผ่นเรียบของคุณจึงไม่สามารถเป็นขนาดสุดท้ายที่รวมกันได้

นักออกแบบมือใหม่ต้องการขา U ที่มีฐาน 2 นิ้วและขอบ 2 นิ้วสองข้าง พวกเขาตัดแผ่นเรียบยาว 6 นิ้ว โค้งงอสองครั้ง และได้ขาที่กว้างเกือบ 1/4 นิ้ว คณิตศาสตร์ล้มเหลวเพราะพวกเขาปฏิบัติต่อโลหะเหมือนกับกระดาษ โดยสมมติว่าวัสดุจะพับโดยไม่เปลี่ยนปริมาตรโดยรวม.

เมื่อแผ่นโลหะโค้งแกนกลาง—เส้นจินตภาพที่มีความเครียดเป็นศูนย์—จะไม่อยู่ตรงกลางอย่างแน่นอน ขณะที่แม่พิมพ์บังคับให้ด้านในอัดและด้านนอกยืด แกนกลางจะเลื่อนเข้าหาปลายแม่พิมพ์ เนื่องจากแกนกลางเคลื่อนที่ ความหนาของวัสดุมากกว่าครึ่งหนึ่งจึงอยู่ในสภาวะแรงดึง โลหะจะยืดออกในระหว่างการโค้ง เพิ่มความยาวทางกายภาพให้กับชิ้นส่วนที่เสร็จสมบูรณ์.

การยืดทางกายภาพนี้เรียกว่าความอนุญาตในการโค้ง และมันไม่ใช่สูตรทางเรขาคณิตที่ตายตัวที่คุณสามารถหาได้ในตารางคงที่ มันเป็นการประมาณการที่ขึ้นอยู่กับความเครียดซึ่งเปลี่ยนแปลงตามการเปิดแม่พิมพ์ รัศมีของแม่พิมพ์ และว่าคุณกำลังทำการโค้งอากาศหรือการโค้งที่พื้นฐาน การตั้งค่าทั้งสองที่ดูเหมือนจะเหมือนกันต่อสายตาอาจเลื่อนแกนกลางแตกต่างกัน ทำให้เกิดรูปแบบแบนที่แตกต่างกันสองแบบ หากแผ่นเรียบที่ง่ายเป็นเป้าหมายที่เคลื่อนที่ได้จริงๆ ซึ่งถูกกำหนดโดยวิธีที่เครื่องจักรใช้แรง เราจะเปลี่ยนความยุ่งเหยิงภายในนี้ให้เป็นการตั้งค่าเครื่องจักรที่คาดการณ์ได้ได้อย่างไร?

ที่ไหนที่การขึ้นรูปด้วยเครื่องกดเบรกต่อสู้กับคุณ (และเมื่อไหร่ที่ควรเดินจากไป)

เรารู้ว่าโลหะยืดออก เคลื่อนแกนกลาง และต้านทานภายใน การเปลี่ยนความยุ่งเหยิงภายในนั้นให้เป็นการตั้งค่าที่คาดการณ์ได้หมายถึงการเผชิญหน้ากับขีดจำกัดทางกายภาพที่ยากลำบากของเครื่องจักรเอง คุณสามารถคำนวณความอนุญาตในการโค้งที่สมบูรณ์แบบบนหน้าจอของคุณ แต่เครื่องจักรจะไม่สนใจคณิตศาสตร์ของคุณหากฟิสิกส์ของพื้นที่ไม่ร่วมมือ.

ความยาวของขอบและโซนการชน: เมื่อเครื่องมือกีดขวางชิ้นส่วนทางกายภาพ

รูปแบบแบนที่สมบูรณ์แบบไร้ค่า หากชิ้นส่วนชนกับเครื่องจักรในระหว่างรอบการขึ้นรูป.

ขอบยาวและรูปทรงกล่องลึกเป็นที่รู้จักกันดีในเรื่องนี้ ขณะที่แม่พิมพ์ผลักวัสดุเข้าไปในแม่พิมพ์ ด้านข้างของชิ้นส่วนจะยกขึ้น หากขอบยาวเกินไป มันจะชนกับแรม หากกล่องลึกเกินไป มันจะชนกับแม่พิมพ์ การขึ้นรูปด้วยเครื่องกดเบรกเป็นการเจรจาทางกายภาพก่อนและเป็นปัญหาแรงทีหลัง คุณต้องมั่นใจว่าชิ้นส่วน เครื่องมือ และโครงเครื่องจักรสามารถอยู่ในพื้นที่เดียวกันได้โดยไม่มีการรบกวน.

ชนกำแพง: เมื่อความหนาของวัสดุและความยาวเกินน้ำหนักที่มีอยู่

แม้ว่าส่วนประกอบจะพอดีกับพื้นที่ที่มีอยู่ แต่คุณอาจไม่มีพลังงานเพียงพอในการดัดมัน.

เมื่อความจุกลายเป็นปัจจัยที่จำกัดแทนที่จะเป็นแนวคิดการดัดเอง อาจถึงเวลาที่จะเปรียบเทียบงานกับเครื่องจักรที่สร้างขึ้นสำหรับการทำงานที่หนักและยาวกว่า เครื่องมือ ADH เครื่องพับโลหะขนาดใหญ่ ตัวเลือกต่างๆ เหมาะสมกับการประเมินขั้นตอนถัดไปโดยการจับคู่ความสามารถในการดัด CNC กับการตรวจสอบการออกแบบโครงสร้างสำหรับความแข็งแรงของเฟรมและกระบอก.

น้ำหนักไม่ใช่เพียงแค่หมายเลขความจุสูงสุดที่ประทับอยู่ด้านข้างของเครื่องจักร แรงที่จำเป็นในการดัดโลหะจะเพิ่มขึ้นอย่างรวดเร็วขึ้นอยู่กับความหนาของวัสดุ ความยาวรวมของการดัด และความกว้างของการเปิด V-die ที่คุณเลือก ส่วนประกอบอาจสามารถสร้างได้ในทางทฤษฎี แต่รูปทรงเฉพาะของการตั้งค่าแม่พิมพ์ของคุณจะกำหนดว่าเครื่องจักรสามารถสร้างแรงที่มุ่งเน้นเพียงพอเพื่อเอาชนะความแข็งแรงของวัสดุได้หรือไม่ เมื่อส่วนที่ยาวหรือการดัดที่ใช้แรงสูงดันเครื่องจักรเดียวให้เกินขีดจำกัดที่ใช้งานได้ เครื่องมือ ADH ที่ใช้ CNC ทำให้การดัดเป็น เครื่องพับแบบแทนดัม ขั้นตอนถัดไปที่เกี่ยวข้องในการเพิ่มความยาวและความจุในการดัดที่ใช้งานได้โดยไม่ต้องเปลี่ยนตรรกะการสร้างทั้งหมด.

ปริมาณและความเร็ว: เมื่อเครื่องรีดหรือเครื่องกดปั๊มกลายเป็นการลงทุนที่ดีกว่า

สุดท้าย คุณจะถึงขีดจำกัดทางเศรษฐศาสตร์.

เครื่องกด CNC สมัยใหม่มีความยืดหยุ่นสูงและรวดเร็วอย่างน่าประหลาดใจสำหรับการผลิตระยะสั้น อย่างไรก็ตาม มีจุดที่แรงงานที่จำเป็นในการจัดการกับชิ้นส่วนแต่ละชิ้นและเวลาที่ใช้ในการตั้งค่ากลายเป็นต้นทุนที่โดดเด่น เมื่อโปรไฟล์กลายเป็นซ้ำซากและปริมาณการผลิตเพิ่มขึ้น ความยืดหยุ่นของเครื่องกดจะกลายเป็นข้อเสีย ในขั้นตอนนั้น การลงทุนในแม่พิมพ์ปั๊มเฉพาะหรือสายการรีดอาจเป็นวิธีเดียวในการผลิตชิ้นส่วนอย่างมีกำไร; สำหรับการเปรียบเทียบที่กว้างขึ้นของกระบวนการเหล่านี้ ภาพรวมของเครื่องมือ ADH การกดปั๊ม การปั๊ม และการรีด เป็นข้อมูลอ้างอิงที่เกี่ยวข้องที่มีประโยชน์ โดยเฉพาะอย่างยิ่งเพราะพอร์ตโฟลิโอที่ใช้ CNC ของมันครอบคลุมการดัดและวิธีการประมวลผลแผ่นโลหะอื่นๆ.

โมเดลความคิด "การคลี่คลาย": การออกแบบสำหรับเครื่องกด

เราเพิ่งตั้งข้อสังเกตว่าเครื่องจักรมีขีดจำกัดด้านพื้นที่ แรง และเศรษฐศาสตร์ที่แน่นหนา เพื่อออกแบบชิ้นส่วนที่สามารถอยู่รอดภายใต้ข้อจำกัดเหล่านั้น คุณต้องเปลี่ยนวิธีคิดเกี่ยวกับแผ่นโลหะ คุณไม่เริ่มต้นด้วยแผ่นเรียบและถามว่าจะพับมันอย่างไร คุณเริ่มต้นด้วยชิ้นส่วน 3D ที่เสร็จสมบูรณ์และคลี่คลายมันในใจ โดยคาดการณ์การยืดของโลหะและเส้นทางทางกายภาพของเครื่องมือก่อนที่การตีครั้งแรกจะถูกตั้งโปรแกรม.

การย้อนกลับการดัด: วิธีการคำนวณรูปแบบแบนจากโมเดล 3D

ซอฟต์แวร์ CAD สมัยใหม่ทำให้การคลี่คลายดูเหมือนเวทมนตร์ คุณคลิกปุ่ม และขา 3D ของคุณจะเรียบแบนบนหน้าจอเหมือนกล่องกระดาษที่ไม่ได้ติดกาว แต่โลหะไม่ใช่กระดาษแข็ง เนื่องจากแกนกลางจะเลื่อนเข้ามาภายในระหว่างการดัด—บีบอัดด้านในและยืดด้านนอก—รูปแบบแบนที่แท้จริงจะไม่ใช่การคลี่คลายทางเรขาคณิตแบบหนึ่งต่อหนึ่งที่ง่าย.

เพื่อให้ได้แผ่นเรียบที่ถูกต้อง คุณต้องย้อนกลับการบิดเบี้ยวก่อนที่จะเกิดขึ้น สิ่งนี้ต้องการตัวแปรที่เรียกว่า k-factor ซึ่งกำหนดว่าแกนกลางจะอยู่ที่ไหนตามความหนาของวัสดุและความแข็งแรงของวัสดุ คูณการเลื่อนนั้นด้วยมุมการดัดเป้าหมายและรัศมีด้านในของคุณ และคุณจะได้ค่าการอนุญาตการดัดที่แม่นยำ คุณไม่ได้เพียงแค่วาดรูปร่างแบน คุณกำลังคาดการณ์ว่าจริงๆ แล้วแผ่นจะยืดออกมากเพียงใดภายใต้แรงของแม่พิมพ์และตายเฉพาะ หากผู้ปฏิบัติงานเปลี่ยนการเปิดแม่พิมพ์ในโรงงานเพื่อลดน้ำหนัก k-factor ของคุณจะเปลี่ยนไป และรูปแบบแบนของคุณจะผิดทันที.

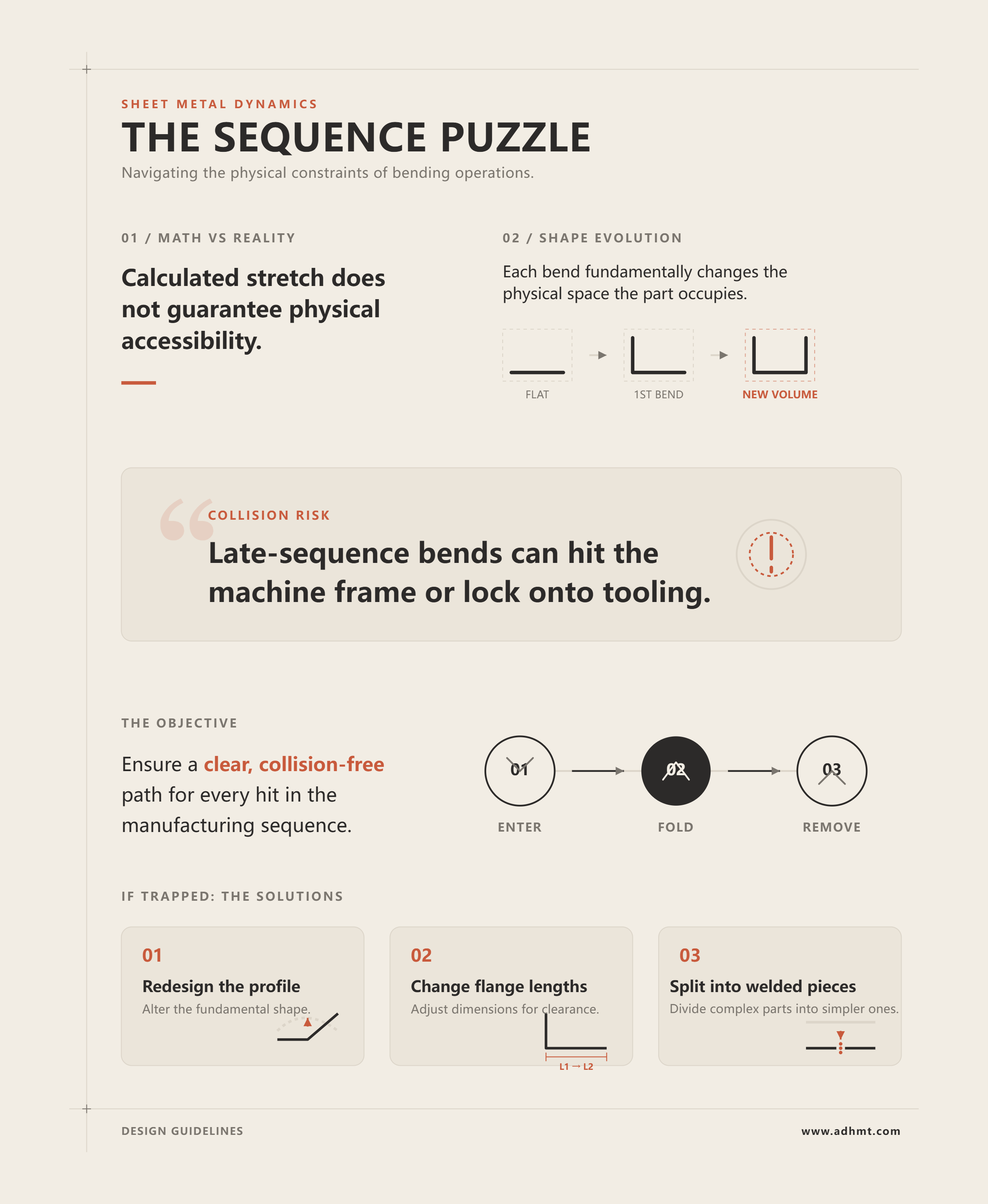

ปริศนาลำดับ: ทำไมลำดับของการดำเนินการจึงสำคัญกว่าการดัดเอง

การคำนวณการยืดที่เหมาะสมเพียงแค่พิสูจน์ว่าชิ้นส่วนมีความเป็นไปได้ทางคณิตศาสตร์ คุณยังต้องแสดงให้เห็นว่ามันสามารถเข้าถึงได้ทางกายภาพ ทุกครั้งที่กระบอกลงมา รูปร่างของชิ้นส่วนจะเปลี่ยนไป ซึ่งหมายความว่าสถานที่ทางกายภาพที่มันครอบครองก็เปลี่ยนไปเช่นกัน.

ขอบ 90 องศาอาจง่ายมากในการสร้างเป็นการตีครั้งแรกบนแผ่นเรียบ หากคุณปล่อยให้การดัดนั้นจนถึงขั้นตอนที่สี่ ด้านข้างที่สร้างขึ้นก่อนหน้านี้อาจสวิงขึ้นและชนกับเฟรมของเครื่องจักร หรือพันรอบแม่พิมพ์และล็อคชิ้นส่วนไว้กับเครื่องมือ นี่คือปริศนาลำดับ การออกแบบสำหรับเครื่องกดหมายถึงการมองเห็นลำดับของการดำเนินการเพื่อให้ในทุกการตีเดียว ชิ้นส่วนมีเส้นทางที่ชัดเจนและไม่มีการชนเพื่อเข้าสู่แม่พิมพ์ พับ และถูกนำออก หากลำดับใดล้อมรอบชิ้นส่วน คุณต้องออกแบบโปรไฟล์ใหม่ เปลี่ยนความยาวของขอบ หรือแบ่งการออกแบบออกเป็นชิ้นส่วนที่เชื่อมหลายชิ้น.

การเปลี่ยนจาก "วิธีการดัด" เป็น "วิธีการระบุสำหรับการผลิต"

เมื่อคุณเข้าใจว่าการดัดแต่ละครั้งเกี่ยวข้องกับการต่อสู้กับความจำยืดหยุ่นและขีดจำกัดทางพื้นที่ บทบาทของคุณในฐานะนักออกแบบจะเปลี่ยนไปอย่างพื้นฐาน คุณจะหยุดพยายามกำหนดว่าผู้ปฏิบัติงานควรดัดโลหะอย่างไร และเริ่มระบุขอบเขตของกระบวนการที่ยอมรับได้แทน.

เนื่องจากการคืนรูปขึ้นอยู่กับความแตกต่างเล็กน้อยในลวดลายและความแข็งของแผ่นโลหะ สองชิ้นที่ถูกดึงออกมาเหมือนกันอาจต้องการกลยุทธ์การดัดที่แตกต่างกันเล็กน้อยในโรงงาน แผนภาพของคุณควรกำหนดขนาดที่สำคัญและความคลาดเคลื่อนที่สำคัญต่อการประกอบสุดท้าย ในขณะที่ให้ผู้ปฏิบัติงานมีอิสระในการปรับเครื่องมือเพื่อให้ได้ค่าดังกล่าว คุณกำลังออกแบบขอบเขตของความสำเร็จ ไม่ใช่กลไกที่แน่นอนในการไปถึงมัน.

หากความคลาดเคลื่อนเหล่านั้นยากที่จะเปลี่ยนเป็นกระบวนการดัดที่เสถียร อาจคุ้มค่าที่จะพูดคุยเกี่ยวกับความต้องการของชิ้นส่วนกับผู้จัดจำหน่ายอุปกรณ์ก่อนที่จะทำการสรุปแผนภาพ โซลูชันการดัดและแผ่นโลหะที่ใช้ CNC ของ ADH Machine Tool ทำให้การสนทนานั้นมีความเกี่ยวข้องโดยเฉพาะเมื่อทางเลือกของเครื่องมือ ความสามารถในการทำซ้ำ และความสามารถในการผลิตทั้งหมดมีผลต่อหน้าต่างการออกแบบ; คุณสามารถ ติดต่อทีมงาน เพื่อทบทวนการใช้งาน.

ในที่สุด คุณจะออกแบบชิ้นส่วนที่ทำลายแบบจำลองทางจิตนี้โดยสิ้นเชิง เมื่อโปรไฟล์ต้องการการดัดต่อเนื่องสิบครั้ง รวมถึงรัศมีที่แน่นซ้ำๆ หรือเรียกร้องชิ้นส่วนที่เหมือนกันหลายพันชิ้นต่อสัปดาห์ เครื่องดัดจะกลายเป็นจุดคอขวด ปริศนาลำดับจะซับซ้อนเกินไปที่จะทำงานได้อย่างมีประสิทธิภาพ และต้นทุนแรงงานในการจัดการชิ้นส่วนแต่ละชิ้นจะทำให้กำไรของคุณลดลง นั่นคือสัญญาณของคุณ การออกแบบสำหรับเครื่องดัดหมายถึงการรู้ว่าเมื่อใดควรหยุด: การรับรู้ว่าความซับซ้อนของชิ้นส่วนของคุณได้เติบโตเกินกว่าที่เครื่องจักรจะรองรับได้และพร้อมสำหรับความสม่ำเสมอในปริมาณสูงที่มาจากการรีดหรือแม่พิมพ์การตอกแบบก้าวหน้า.
