10 numara soğuk haddelenmiş çelik levha zararsızdır—ta ki koç temas edene kadar. O anda abkant pres “bir parça üretmiyor”; otuz tonluk kuvveti serbest bırakmak için en az direnç gösteren yolu arıyor. Eğer parmaklarınız o yolun üzerindeyse, makine durmaz—ve ışık perdeleri özür dilemez.

Bu atölyede hız, yakında yaralanacak olanların sevdiği bir gösteriş ölçüsüdür. Bir acemi yüksek hızlı bir koç gördüğünde çevrim sürelerini düşünür; bir usta ise tetiğe dokunmaya hazır yüklü bir silah görür. Gerçek verimlilik, koçun ne kadar hızlı hareket ettiğine göre değil, kan dökmeden kaç çevrim tamamladığına göre ölçülür.

İster geleneksel bir hidrolik abkant pres kullanıyor olun ister modern bir CNC Abkant Pres, fiziğin kuralları değişmez. Kuvvet yine en az direncin yolunu izler. Çelik yine şiddetle yer değiştirir. Ve hataların bedeli hâlâ etle ödenir.

100 Tonluk Giyotin Miti: Makinenizin Neden Sadece Bir Bükücü Değil, Bir Risk Yönetim Sistemi Olduğu

Depolanan Enerji Tuzakları: 30 Ton İnsan Hatasıyla Çarpıştığında Ne Olur

Amerika Birleşik Devletleri’nde her yıl yaklaşık 368 işçi bir abkant pres nedeniyle uzvunu kaybediyor. OSHA verileri, bu vakaların 88%“sinin ”ciddi” olarak sınıflandırıldığını gösteriyor—yani makine bir parmağı sıyırmadı; onu aldı. Bunlar soyut istatistikler değildir. Yüksek basınçlı hidrolik bir sistemi ev tipi bir cihaz gibi kullanmanın öngörülebilir sonucudur. Kalıba yaklaştığınızda yalnızca bir aleti çalıştırmıyorsunuz—you yapısal çeliği şekillendirmek için tasarlanmış bir kinetik zincirin içine adım atıyorsunuz. Eğer o zincir yanlış yerleştirilmiş bir el veya dağınık bir hurda parçası tarafından bozulursa enerji yok olmaz; sistemin en zayıf noktasına yönelir.

Çoğu operatör güvenliğin makineye dâhil olduğunu varsayar. Oysa güvenlik, kurulum ve malzeme kontrolüyle oluşturulan bir durumdur. Koç aşağı inerken hidrolik sıvısında depolanan potansiyel enerji küçük bir yüzey alanında yoğunlaşan muazzam bir mekanik kuvvete dönüşür. İş parçası mükemmel şekilde oturmamışsa—ya da “zaman kazandırmak” için bir koruyucuyu devre dışı bıraktıysanız—yüklenmiş bir ateşli silahın emniyetini fiilen kapatmış olursunuz. Makine, 90 derecelik bir V-kalip ile radius kemiğinizi ayırt edemez. Yalnızca tek bir emir tanır: basıncı eşitle.

Makine sürekli arızalanmaya hazırsa, neden ona bu fırsatı vermeye devam ediyoruz?

Kontrol Et ya da Mahvol: Her vuruşu bomba imha operasyonu gibi düşün—patlama alanı temiz değilse tetiğe basma.

Atölyedeki En Tehlikeli Alet Neden Ayak Pedalıdır

Ayak pedalı, yargınızla otuz tonluk kuvvet arasında doğrudan bağlantıdır—ancak atölyedeki en yanlış kullanılan kontroldür. Yeni operatörler sıklıkla “tembel ayak” alışkanlığı geliştirir, iş parçasını elle yeniden konumlandırırken ağırlıklarını pedalda dinlendirirler. Bu, tetiğe parmak basılıyken tabanca temizlemeye mekanik olarak denktir. Bir hapşırık, bir kayma veya anlık denge kaybı tam bir koç çevrimini başlatabilir. Pedal bir elektriksel ya da hidrolik anahtar olarak çalıştığı için, el aletlerinden alacağınız dokunsal geri bildirimi sağlamaz; bir şeylerin ters gittiğini fark ettiğinizde metal zaten hareket etmeye başlamıştır.

Asıl tehlike sadece kazara bir basış değildir—alışkanlığın oluşturduğu ritimdir. Beş yüz braketten oluşan bir seriyi üretirken beyniniz otomatik pilota geçer, ayak basıncınızı el hareketinizle senkronize eder. Sözde “akış hali” amputasyonların gerçekleştiği yerdir. Ellerinizi parçayı temizlemek için hareket ettirirsiniz, ancak saatler süren tekrarlarla şartlanmış ayağınız parmaklarınız güvenli mesafeye ulaşmadan önce koçu etkinleştirir. Hidroliklere karşı yarışamazsınız. Valf açılıp koç inişe geçtiğinde, düşen kalıbı durduracak kadar hızlı bir “geri al” komutu yoktur.

Pedal bir tetikse, hedef metal olmadığında ne olur?

Kontrol Et ya da Mahvol: Eğer elleriniz kalıptaysa, ayağınız zeminde düz durmalı—pedalda değil.

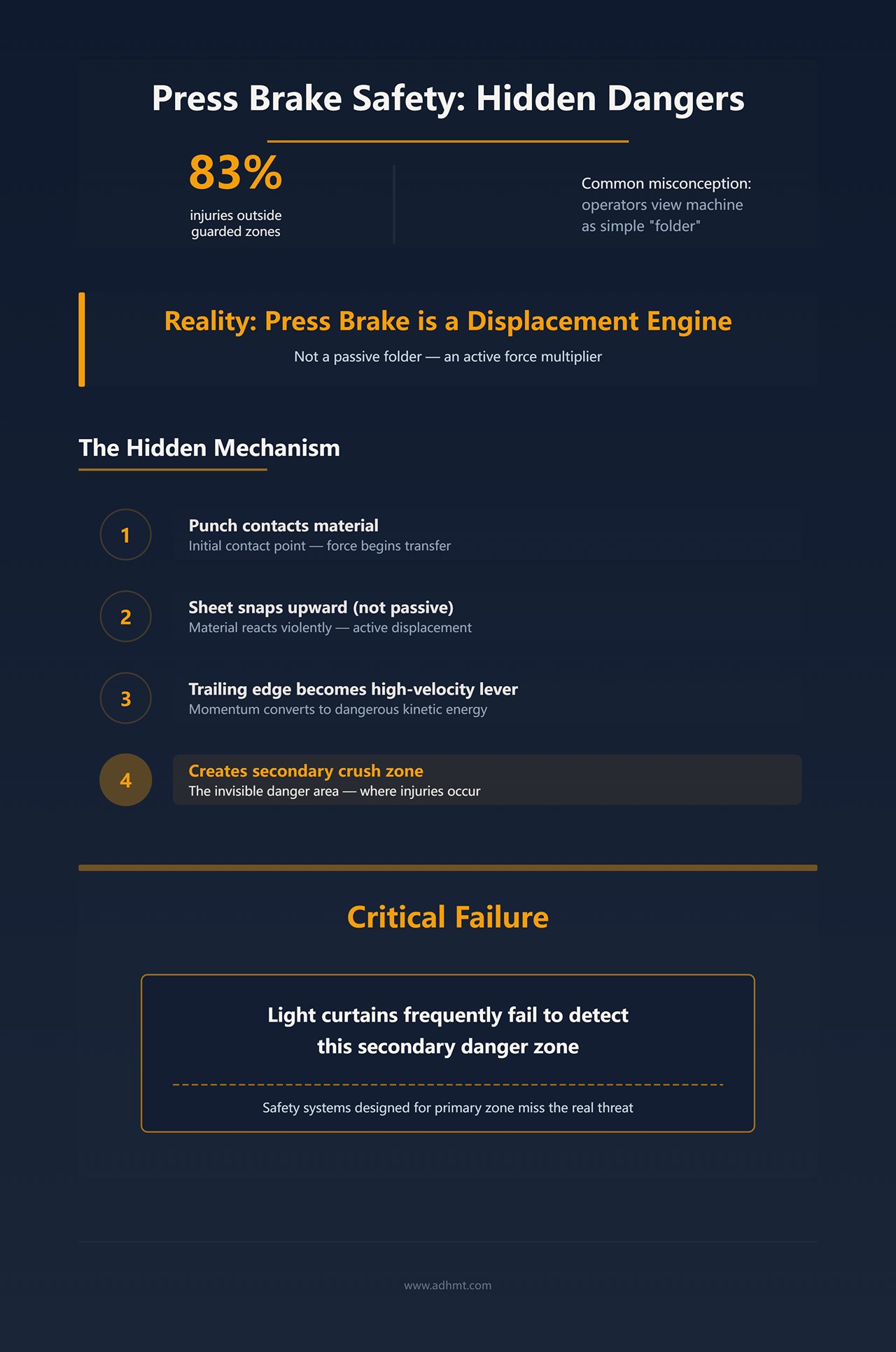

"Metal Kıvırıcı" Yanılgısı: Yüksek Basınçlı Bükmenin Fiziğini Anlamak

IndMacDig verileri, abkant pres yaralanmalarının endişe verici biçimde %“sinin geleneksel koruma alanları dışında gerçekleştiğini gösteriyor. Temel neden hatalı bir zihinsel modeldir: operatörler makineye koçu doğrudan aşağı hareket ettiren basit bir ”kıvırıcı” gibi davranır. Oysa bir abkant pres bir yer değiştirme motorudur. Zımba malzemeye temas ettiğinde sac pasif olarak uyum sağlamaz—yukarı doğru sıçrar. Eğer 12 numara kalınlığında büyük bir sacı destekliyorsanız ve koç tam hızda çarparsa, arka kenar yüksek hızlı bir kaldıraç haline gelir. Bu hareketli kütle, ışık perdelerinin genellikle tespit edemediği ikincil bir ezilme alanı oluşturur.

Bu etki, uzun veya ağır plakalar bir Büyük Abkant Pres, üzerinde bükülürken katlanarak daha da tehlikeli hale gelir; çünkü arka kenar yüzlerce kilo ağırlığında olabilir. Bükme fiziği acımasızdır: malzeme hareket etmek zorundadır ve koç kadar kuvvetle hareket eder. Eliniz sacın kenarında duruyorsa—ya da daha kötüsü, sac yukarı doğru hareket ederken malzeme ile makine gövdesi arasında sıkıştıysanız—yaralanmanıza sebep olan alet olmaz. Metalin kendisi sizi ezer. Bu yüzden “yavaşlamak” bir nezaket jesti değildir; teknik bir zorunluluktur. Hem yaklaşma hem de bükme hızını kontrol ederek, malzemenin kinetik enerjisini düzenler ve onu ikincil bir mermiye dönüşmekten alıkoyarsınız.

Tehlike malzemenin kendisinden kaynaklanıyorsa, onun nereye hareket edeceğini nasıl öngörebiliriz?

Kontrol Et veya Mahvet: Yumruğa değil, kuyruğa odaklan—elindeki sac, sana geri saldırma olasılığı en yüksek parçadır.

Görünmez Kafes: İlk Vuruştan Önce Emniyet Sistemlerinde Ustalaşmak

Her yıl, ABD’deki imalat atölyelerinde 360’tan fazla pres freni ampütasyonu bildiriliyor ve bunların ’i ciddi olarak sınıflandırılıyor. Bu kazalar, 1950’lerden kalma, paslanmış, korumasız antikalarda meydana gelmiyor. Lazer korumalı modern makinelerde oluyor—bir operatör güvenlik sisteminin işi zorlaştırdığını düşündüğünde.

Işık Perdeleri ve Çift El Kontrolleri: Neden Bunlar Birincil Arayüzünüzdür

Standart bir ışık perdesi sistemi, vuruş çıkışını %5 oranında azaltabilir. 150.000 dolarlık bir makinede bu, muhasebeciler tarafından 2.500 dolarlık bir üretkenlik kaybı olarak görülebilir. Kota baskısı altındaki bir operatör, parçayı sabitlemek için lazer alanının ötesine uzanır—ve o %5 “kazanç”, aniden üç parmağına mal olur. Deneyimsiz bir operatör, yüksek hızlı kızağa bakar ve çevrim süresi düşünür. Deneyimli bir profesyonel, tetiği kıl kadar hassas, dolu bir silah görür. Işık perdeleri ve çift el kontrolleri isteğe bağlı eklentiler değildir; savunmasız bedeninizle otuz tonluk hidrolik kuvvet arasında kritik bir arayüzdür.

Bu gücün modern bir CNC sistemi içinde tam olarak nasıl üretildiğini, kontrol edildiğini ve durdurulduğunu anlamak istiyorsanız, bu teknik çözümleme—Bir Abkant Pres Nasıl Çalışır—faydalı bir bağlam sunar. ADH Machine Tool gibi, ürün yelpazelerinde 100% CNC entegrasyonu bulunan üreticiler, bu kontrol katmanlarını bir sonradan düşünülmüş özellik olarak değil, makinenin çekirdeğine entegre ederler; bu da herhangi bir güvenlik arayüzünü değerlendirmeden önce tam çalışma döngüsünü anlamayı zorunlu kılar.

Çift el kontrolleri, ellerinizi fiziksel olarak sıkışma noktasından uzak tutar. Makinenin vuruşu tamamlamasına izin vermeniz için geri adım atmanızı gerektirir. Ancak, yukarıya doğru sıçrama eğiliminde olan geniş bir 12-ga sac bükülürken, çift el kontrolleri yeni riskler oluşturabilir. Malzeme bükülmeyi veya daha kötüsü, sizi çerçeveye sıkıştırmayı önlemek için desteklenmelidir. İşte ışık perdelerinin burada devreye girdiği nokta burasıdır; bilek sınırı aştığında devreyi anında kesen görünmez bir ızgara oluştururlar.

Sorun teknoloji değil. Sorun, operatörün sınırları içinde çalışmayı reddetmesidir.

Hidrolikten hızlı değilsin. Düşen bir parçayı yakalamak için ışık perdesini kandırmaya çalışırsan, makine her seferinde kazanır. Sensörler milisaniyeler içinde tepki verir; insan refleksleri ise saniyenin onda birinde. Bu sistemler ampütasyonları önlemek üzere tasarlandı—peki neden operatörler, onları korumak için tasarlanmış önlemleri bu kadar sık baltalıyor?

Kontrol Et veya Mahvet: Her vuruşa bomba imha ediyormuşsun gibi davran—patlama alanı temiz değilse, tetiğe basma.

Acil Durdurma Testi: Kariyerleri Kurtaran 30 Saniyelik Bir Rutin

Arızalı bir fren valfi kendini gürültülü bir şekilde belli etmez. Milimetrenin çok küçük bir kısmı kadar kayar. Çoğu operatör işe gelir, çizimi alır ve pedala basar. Büyük kırmızı düğmenin bugün de çalıştığını, çünkü dün çalıştığını varsayarlar. Bu varsayım insanları ambulansın arka koltuğuna gönderir. E-durdurma devresi bir röle sıkışmasıyla bozulduysa, konsoldaki düğme sadece bir plastik parçasıdır.

E-durdurma testi otuz saniye sürer. Kızağı adım modunda aşağı indir, E-durdurma’ya bas ve göstergedeki ibreye bak. Aniden mi duruyor yoksa yavaşça mı kayıyor?

Kaymaya devam eden bir kızak, doğru güç dalgasını bekleyen bir giyotindir. Kayma, sızdıran hidrolik valfleri, patlak contaları veya zayıflamış bir mekanik freni işaret eder. Bu riski daha hızlı ellerle telafi edemezsin. Durdurma sistemi bozulduğunda, makine artık tamamen senin kontrolünde değildir—ödünç alınmış zamanla çalışıyordur.

Elektronikler tepki veriyor olabilir ama arkalarındaki mekanik durdurma kuvveti zayıfladıysa, seni gerçekten ne koruyor?

Kural basit: kırmızı düğmeye bastıktan sonra kızak bir binde bir inç bile kayarsa, makineyi kilitle, anahtarı çek ve uzaklaş.

Sessizleştirme (Muting) ve Geçersiz Kılmalar: Gerekli Bir Ayar Ölümcül Bir Kısayola Dönüştüğünde

Karmaşık bir kutu flanşı oluştururken, iş parçası genellikle zımbanın metale temas etmesinden önce ışık perdesi düzlemini geçmek zorundadır. Makine durur. Bükmeyi tamamlamak için, "sessizleştirme" (mute) işlevini etkinleştirmen gerekir—bu da güvenlik sensörlerini vuruşun o belirli kısmı için geçici olarak devre dışı bırakır. Sessizleştirme, karmaşık geometrileri karşılamak için tasarlanmış meşru bir mühendislik çözümüdür.

Ancak yüksek baskılı bir üretim ortamında sessizleştirme hızla ölümcül bir kısayola dönüşebilir.

Operatörler, sessizleştirmenin tüm vardiya boyunca açık kalırsa, her el hareketini dikkatle ayarlamak zorunda olmadıklarını çabucak fark eder. Görünmez bir güvenlik kafesini saatteki parça sayısında bir artışla değiştirirler. İşte o zaman pres frenin arkasındaki hesap affedici olmaz. Üretim hedefini yakalamak için korumayı devre dışı bırakmak, dolu bir silahın emniyetini kapatmakla aynıdır. Makine senin kota peşinde olduğunu umursamaz. Bildiği tek şey, pedala basıldığı ve hidrolik basıncın bir yere gitmesi gerektiğidir.

Üretim baskısı cazibeyi yaratır—ama tetiği çeken operatördür. Gerçek uzmanlık, formen saatine bakarken bile, her kurulum için güvenlik önlemlerini yeniden ayarlama disiplinine sahip olmaktır. Makine fiilen kör hale geldiğinde, sıkışma noktasındaki riskin sahibi kimdir?

Elektronik kafesi devre dışı bıraktığınız anda, geriye kalan tek koruma, takımın kendisinin ödün vermez matematiğidir.

Takım Matematiği: “Yeterince Yakın” Neden Bir Patlamayı Bekleyen Kazadır

V-Kalıp Açıklığı Kuralı: Neden Malzeme Kalınlığının 8 Katı Bir Güvenlik Eşiğidir, Bir Öneri Değil

Acemi bir operatör, 10 numara yumuşak çelik yığınının yanına gider ve yatağa zaten monte edilmiş olduğu için 12 mm’lik bir V-kalıp alır. Verimli davrandığını sanır. Aslında pres frenini emniyet supapsız bir basınç kabına çevirmiş olur. Standart kural — açıklığın malzeme kalınlığının 8 katı olması — bir sebepten vardır: metalin şekillendirilmesi için gereken kuvvetle kalıp omuzlarının yapısal sınırları arasında denge kurar. Daha dar bir yarıçap peşinde 6 kat açıklığa düşerseniz, sadece parçayı şekillendirmiyorsunuz — o çeliği hareket ettirmek için gereken tonajı üstel olarak artırıyorsunuz.

Fizik acımasız bir muhasebecidir; hesabı her zaman kapatır. Fazla dar bir kalıp, punçonun takım çeliğinin dayanabileceğinden daha fazla kuvvet uygulamasına neden olur; bu da "damgalama"ya yol açar — artık metali bükmüyorsunuz, onu ezerek boyun eğdiriyorsunuz. Sonuç, kalıbı ortasından ikiye ayırabilecek iç gerilimdir; bu da sertleştirilmiş çelik parçalarının atölye zeminine tabanca mermisi hızında fırlamasına neden olur. Malzeme kalınlığını iki katına çıkarın, ve gereken kuvveti sadece ikiye katlamazsınız — dört katına çıkarırsınız.

Paslanmaz çelik daha da fazla dikkat ister, genellikle daha yüksek çekme dayanımı nedeniyle deformasyona daha fazla direndiği için 10x hatta 12x kalıp açıklığı gerektirir. Alüminyum ise daha yumuşak olduğundan 6x açıklığı tolere edebilir, ancak o durumda bile kalıbın yapışma riskiyle yüz yüze gelir ve yüzey kalitesini bozabilirsiniz. Bu hesaplamalar sizi yavaşlatmak için konulmuş keyfi kurallar değildir — makinenin yük altında kelimenin tam anlamıyla kendini parçalayarak yok olmasını önlemek için vardır.

Peki, mükemmel kalıbı seçtiğinizde, ancak punço ucu o basınca dayanacak şekilde derecelendirilmemişse ne olur?

Punço Ucu Geometrisi ve Tonaj: Makine Arızasının Hesap Noktası

Punço ucunu bir tokmağın darbe yüzü olarak düşünün. Dünyanın tüm gücüne sahip olabilirsiniz, ancak on kiloluk bir tokmakla ince bir çiviyi çakmaya çalışırsanız, bir şeyler kırılır. Pres freni operasyonlarında o “bir şey” genellikle punço ucudur — ya da daha kötüsü, koç (ram) kendisidir. “Tonaj”ı sadece ekrandaki bir sayıymış gibi görürüz, ama gerçekte o, en zayıf halkayı arayan yoğunlaştırılmış enerjidir.

Eğer o zayıf halka iş parçası değilse, kuvvet yönünü değiştirip takım çeliğine aktarır.

Keskin bir punço ucu temiz, sıkı bir iç yarıçap üretir — ama aynı zamanda bir kama gibi davranır. Aşırı tonaj altında dar bir uç, malzemeyi doğrudan delebilir ya da daha kötüsü, şekil değiştirmeye başlayabilir. Bu “punço ucu mantarlaşması” takımın geometrisini gerçek zamanlı olarak değiştirir. Bu gerçekleştiği anda, birkaç dakika önce güvendiğiniz hesaplamalar artık geçerli değildir. Artık elinizin üzerinde asılı duran 100 tonluk bir kütleyle körlemesine çalışıyorsunuz.

Ve kontrol ekranındaki sayılar sınırlar içinde olduğunuzu söylese bile, takımların gerçekten doğru şekilde konumlandırılıp sabitlendiğinden nasıl emin olabilirsiniz?

Takımın Oturtulması: Koç (Ram) Hareket Etmeden Önce Sıkıştırmanın Doğrulanması

Piyasadaki en hassas, CNC taşlanmış takımlara yatırım yapabilirsiniz, ancak bunlar tutuculara düzgün şekilde yerleştirilmemişse, gerçekleşmeyi bekleyen yüksek maliyetli hurdadan başka bir şey değildir. Bir operatörün bir punç'u yerine sıkıştırıp, bunun bir çapak ya da hadde pulları üzerinde asılı kaldığından habersiz bir şekilde uzaklaştığını gördüm. Koç anında aşağı indiğinde o punç kayar. En ufak bir hareket bile V-kalıp ile olan hizalamayı bozar — ve sonuç, punç kalıp omzuna çarptığında silah sesi gibi bir çatlamadır.

“Oturtma stroku”, herhangi bir kurulumdaki en göz ardı edilen adımdır. Koçu düşük basınçta aşağı indirin, punç’un kalıp içine doğal olarak oturmasına izin verin ve ancak o zaman kelepçeleri tamamen kilitleyin. Bu süreç, takımın mükemmel şekilde dikey ve tam olarak merkezde olmasını sağlar. Bu adımı atlarsanız, kelepçe sürtünmesinin 30 tonluk bir bükme işlemiyle oluşan yanal kuvvete karşı koyabileceğine bahse giriyorsunuz demektir.

Hatalı hizalanmış bir punç yalnızca bir parçayı hurdaya çıkarmaz — koçu yandan yükler. Yan yükleme, pres frenlerinin sessiz katilidir; kızakları ve contaları yavaşça aşındırarak makinenin hassasiyetini tamamen kaybetmesine yol açar. Oturtma kontrolünü ihmal ederek beş dakika kazandığınızı sanırsınız, ama sonunda silindirlerin yenilenmesini beklerken beş hafta kaybedersiniz.

Yeni ekipman değerlendiriyor veya sıkıştırma sistemlerini karşılaştırıyorsanız, üreticinin ayrıntılı teknik özelliklerini ve güvenlik yapılandırmalarını inceleyin broşürlerimizi karar vermeden önce.

Kontrol Et ya da Mahvet: Eğer düşük basınçlı bir çevrimle takımın oturduğunu doğrulamadıysanız, makineyi işletmiyorsunuz — atölyedeki en tehlikeli ekipmanla kumar oynuyorsunuz.

Ön-Bükme Ritüeli: Sıfır Yaralanma Kurulumu İçin Pazarlık Edilemez Bir Prosedür

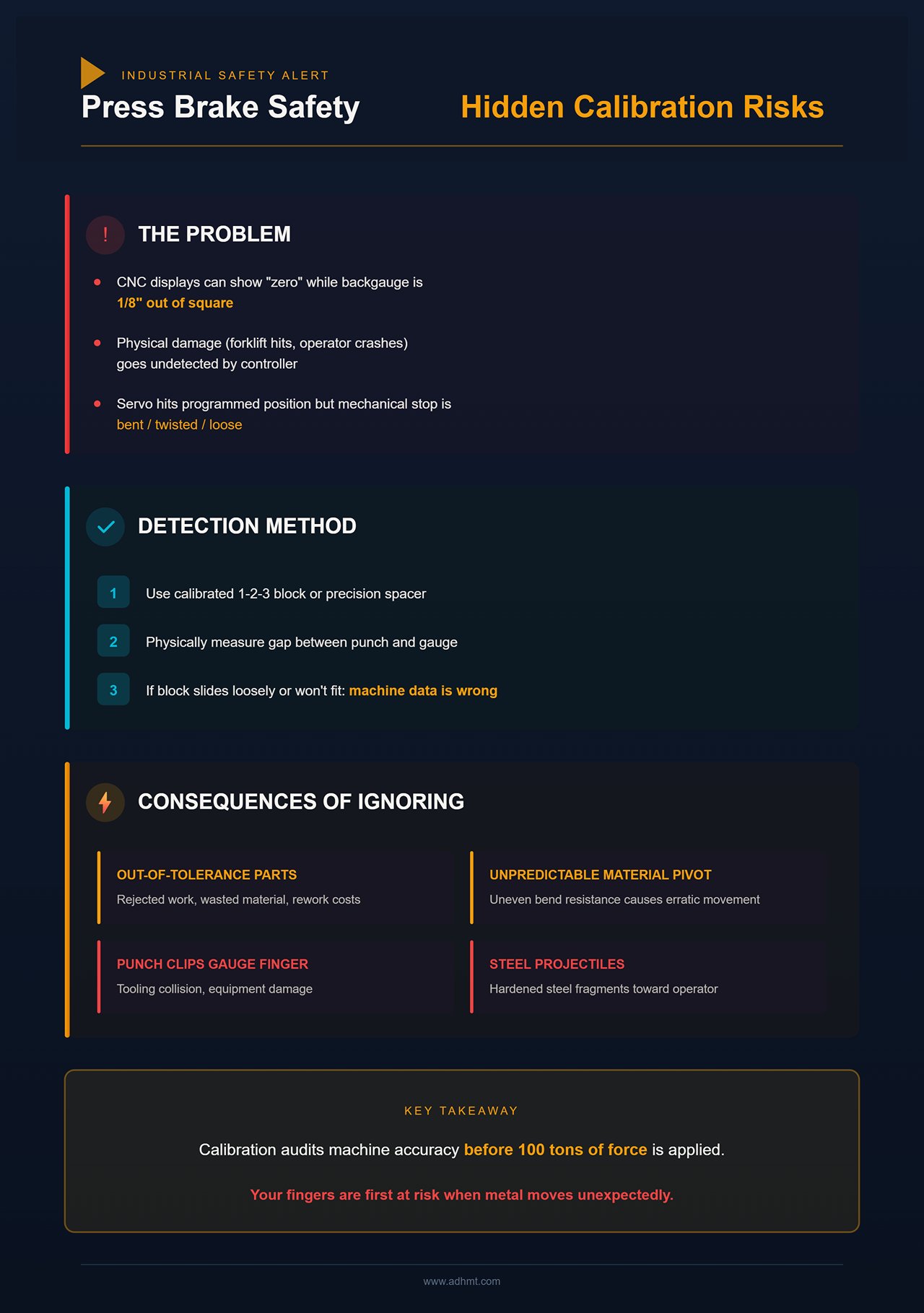

Arka Dayama Kalibrasyonu: Neden Yalnızca Makinenin Hafızasına Güvenmemelisiniz

Bir forklift tarafından çarpılmış veya deneyimsiz bir operatör tarafından hasar verilmiş bir arka dayama parmağı, ekranda “sıfır” değeri gösterirken aslında sekizde bir inç kadar yamuk durabilir. CNC kontrolörü itaatkârdır—ama kördür. Fiziksel dünyanın sayısal koordinatlarıyla tam olarak örtüştüğünü varsayar. Daha önce biri ağır bir sacı dayamaya çarptıysa, servo motor hâlâ programlanmış konumuna ulaşabilir, ancak mekanik durdurucu artık eğilmiş, bükülmüş veya gevşemiş olabilir.

Bunu monitöre bakarak fark etmezsiniz. Kalibre edilmiş bir 1-2-3 bloğu veya hassas taşlanmış bir ara parça çıkarıp zımba ile dayama arasındaki boşluğu fiziksel olarak kontrol ederek fark edersiniz. Ekran 4.000 inç gösteriyor ama bloğunuz gevşekçe sığıyor —ya da hiç sığmıyorsa— makine size hatalı bilgi veriyor demektir. Bu yanlış bilgiye güvenirseniz, tolerans dışı parçalar üretirsiniz—ya da daha kötüsü, bir zımba dayama parmağının kenarına çarpıp sertleştirilmiş çeliği yüzünüze doğru fırlatabilir.

Kalibrasyon, 100 tonluk kuvvet devreye girmeden önce makinenin doğruluğunu denetleme fırsatınızdır. Yamuk bir dayama yalnızca flanşı bozmaz; bükme sırasında eşit olmayan direnç oluşturarak malzemenin öngörülemez bir şekilde dönmesine neden olur. Metal beklemediğiniz şekilde hareket ettiğinde, risk altındaki ilk şey parmaklarınızdır.

Durdurucuları fiziksel olarak doğruladıktan sonra, presin hareketinin kurulumunuzu uçuşan şarapnel hâline getirmeyeceğinden nasıl emin olursunuz?

Kuru Çalıştırma Prosedürü: Malzeme Yüklemeden Önce İzlenmesi ve Dinlenmesi Gerekenler

Bir servo motorun gizli bir engele karşı zorlanma sesi, işlerin birazdan çok pahalıya patlayacağının ilk uyarısıdır. Kuru çalıştırma—makineyi malzeme olmadan döngüye almak—boşa harcanan zaman değildir; kontrolün yalnızca sizde olduğu bir simülasyondur. Zımbanın kalıba girişiyle oluşan “sıkışma noktası”nı kontrol ederken aynı zamanda arka dayamanın strok sırasında programlandığı gibi geri çekilip çekilmediğini veya kaymadığını izlersiniz—eliniz için bir tuzak oluşturmadan.

Çoğu operatör takım üzerine odaklanır. Deneyimli kişiler ise presin arkasındaki “gölge bölgesini” izler. Son veriler, arka dayama kaynaklı yaralanmaların önemli bir kısmının, operatör makinenin önüne odaklanmışken otomatik dayamanın bir sonraki konumuna ilerleyip eli yatağa sıkıştırması nedeniyle gerçekleştiğini göstermektedir. Kuru çalıştırma sırasında, her zaman ellerinizi çift avuçlu kontrol düğmelerinde veya ayak pedalında tutun ve herhangi bir boşluk şüpheli görünürse hareketi anında durdurmaya hazır olun.

Eğer pres sarsılıyor veya ışık perdesi titriyorsa, zorla devam etmeye çalışmayın. Bunlar, kurulum geometrinizin güvenlik sistemiyle çakıştığının veya gövdenin mekanik sınırlarını zorladığınızın uyarı sinyalleridir. Dinlemeniz gereken şey, temiz bir strokun pürüzsüz sessizliğidir. Kuru çalıştırma sırasında duyulan her türlü metalik “tıkırtı” veya “gıcırtı” bir çarpışmayı işaret eder—ve bu, yük altındayken tam bir felakete dönüşür.

Kontrol Et ya da Batır: Malzeme olmadan tüm arka dayama ve pres döngüsünü gözlemlemediyseniz, karşılayamayacağınız bir çarpışma riskine oynuyorsunuz demektir.

Kusursuz bir kuru çalıştırmadan sonra bile, gerçek basınç devreye girdiğinde malzeme nasıl davranacak?

Üç Parçalık Hurda Doğrulaması: Üretim Başlamadan Kurulum Hatalarını Yakalamak

Sektör verileri tatsız bir gerçeği ortaya koyuyor: pres freni yaralanmalarının “inin standart güvenlik korumalarının erişemediği alanlarda meydana geldiği—özellikle sac metalin bükülme sırasında prese doğru yukarı ”kamçı“ gibi savrulduğu bölgelerde. Mevcut en iyi ışık perdelerini takabilirsiniz, ancak bunlar dört ayak uzunluğundaki 10 numara çeliğin bir giyotin bıçağı gibi savrulup elinizi makine gövdesine sıkıştırmasını engelleyemez. Bu nedenle üretime asla ”canlı” bir parça ile başlamazsınız. Tehlike bölgesini haritalamak için üç hurda parça ile başlarsınız.

İlk hurda parça açıyı doğrular; ikincisi arka dayama tutarlılığını; üçüncüsü ise "kamçı"nın tam olarak nereye gideceğini gösterir. Metal bükülürken, makine boşta iken var olmayan bir hareketli tehlike yaratır. Hurda kullanmak, malzemenin yolunu güvenli bir şekilde gözlemlemenizi ve üretim başladığında ateş hattında durmamanız için el konumunuzu veya makine hızını ayarlamanızı sağlar.

Doğrulama, potansiyel bir "baskılama" olayını yakalamak için son fırsatınızdır—malzeme kalınlığındaki beklenmedik farklılıklardan dolayı tonajda ani artış olduğunda. Eğer hurda parça gıcırdıyor veya makine gövdesi gözle görülür biçimde esniyorsa hemen durun. Hem "sıkışma" hem de "savurma" durumunu izleyin; parçanın şekillenirken sensörlerin algılayamayacağı yeni, korumasız bir tehlike yaratmadığından emin olun.

Kontrol Et ya da Batır: Her stroka bomba etkisiz hâle getirir gibi yaklaşın—hurda testiyle patlama alanını temizlemediyseniz, tetiğe basmayın.

Strok Fiziği: "Kamçı" ve Malzeme Hafızasını Kontrol Etmek

Sacı Desteklemek: Bükülmenin Yukarı Yönlü Yayında Hayatta Kalmak

10 numara bir çelik sac sadece bükülmez—bir kolu saniyeler içinde kırabilecek bir kaldıraç hâline gelir; ışık perdesi daha kesintiyi algılamadan önce. Zımba kalıba oturduğunda, her iki taraftaki malzeme yer değiştirmelidir ve bükülme sıkıştıkça hızlanarak yukarı doğru salınır. Hidroliklerden daha hızlı değilsiniz. Dört ayaklık bir sacın kenarını tutuyorsanız, o kenar presin kendisinden çok daha hızlı hareket eder, deneyimsiz operatörleri hazırlıksız yakalayan bir "kamçı" etkisi yaratır. Metalin yukarı yönlü hareketine "elleriyle eşlik edebileceklerini" zannederler, ancak pres tam tonajına ulaştığı anda sac sert, yüksek hızlı bir bıçak hâline gelir.

Yolunuz, yolun dışına, hareket yayı dışında konumlanarak hayatta kalmaktır; bedeninizi bir destek olarak kullanın, yolcu olarak değil. Büyük parçalar için sac destekleri kullanın—bükmeyi izleyen mekanik kollar—çünkü kaslarınız milisaniyelik kinetik enerji artışlarına tepki veremez. Geniş bir sacın tam önünde durmak, birkaç yüz kiloluk salınan karbon çeliğine göğsünüzle davetiye çıkarmaktır. Dönme noktasına saygı gösterin: V kalıp kaldıraç noktasını oluşturur ve pres, yoluna çıkan her şeyi—including sizi—harekete geçirecek kuvveti sağlar.

Tehlike yalnızca yukarı yöndeki eğriyle sınırlı değildir—sac kayarsa veya büküm çözülürse onu izleyen ani "düşüş" de aynı derecede tehlikelidir. Malzeme kalıptan çıkarken oluşan ağırlık değişimini hesaba katmazsanız, parça ileriye fırlayabilir ve parmaklarınızı alt önlük üzerine ezebilir. Her sacı canlı bir elektrik hattı gibi düşünün: kontrollü temas sürdürün, ancak "kamçı" etkisinin sizi makine gövdesine sıkıştırabileceği bir kenarın etrafına asla ellerinizi dolamayın.

Kontrol Et Yoksa Ezilir: Eğer elleriniz eğri boyunca sacın üzerindeyse, yolundaki bir hız tümseğinden farkınız yoktur.

Tane Yönü ve Geri Yaylanma: CNC, Metalin "Hafızasını" Neden Göremez"

CNC kontrol cihazı hesaplamalarda son derece zekidir ancak metalürjiye karşı kördür. Büküm derinliğini nominal kalınlık değerlerinden belirler, ancak sacın haddehanede kuzey–güney mi yoksa doğu–batı yönünde mi hadde edildiğini bilmez. Metal, tane yapısında bir "hafıza" taşır—nasıl uzamak istediğini ve nerede direnç gösterdiğini belirleyen moleküler bir eğilim. Tene dik yönde bükerseniz malzeme daha sert hale gelir, çatlama riski artar; tane yönüyle birlikte bükerseniz iç direnci daha düşük olduğundan aşırı bükülme olasılığı doğar.

Yeni araştırmalar, sürekli basınca maruz kalan malzemelerin iç yapılarını yavaşça yeniden düzenleyebildiğini, yani soğuk bir depoda beklerken bile maruz kaldığı gerilmeleri "hatırladığını" göstermektedir. Bunun sonucunda, aynı paletten çekilen iki sac tamamen farklı davranabilir. CNC, 0,125 inç çeliği okur. Siz yüzeydeki oksit tabakasını, levhadaki hafif eğriliği ve hadde izlerinin yönünü fark edersiniz. Bu fiziksel ipuçlarını göz ardı ederseniz, yani basınç kalktığında metalin orijinal şekline dönme eğilimi olan geri yaylanma, asla tamamen kontrol edemeyeceğiniz öngörülemez bir değişkene dönüşür.

Geri yaylanma, malzemenin son direnç gösterisidir. 90 derecelik kesin bir büküm programlayabilirsiniz, ancak çeliğin iç "hafızası" zımba çekildiği anda onu 92 dereceye geri çekebilir. Deneyimli bir operatör, metal içindeki gerilmiş parçacıkların şekil değişikliğine karşı geri ittiğini bilir ve hiçbir yazılım, insanın ilk parçayı doğrulaması olmadan bu tepkiyi mükemmel biçimde öngöremez. Burada asıl kontrol ettiğiniz şey bükümün gerçek "kalıcılığıdır"—yani moleküler yapının yeni geometrinin etkisiyle kalıcı olarak şekil değiştirdiğini, yalnızca zorla bir konuma itilmediğini onaylarsınız.

Kontrol Et Yoksa Ezilir: Tane yönünü hesaba katmadan bilgisayarın açı tahminine güvenirseniz, vardiyanın tamamını çeliğin içindeki hayaletin peşinde geçirirsiniz.

Pedalı Hassas Kullanmak: Otomatik Döngüde Manuel Kontrolü Korumak

Modern abkant presler, üretim hızını çarpıcı biçimde artırabilen yüksek hızlı “hızlı iniş” modlarına sahiptir—ancak hız, hassasiyetin düşmanı ve kazaların yoldaşıdır. Bir acemi, hızla hareket eden koçu gördüğünde kısa çevrim sürelerini düşünür. Bir usta ise tetiği kıl kadar hassas bir silah görür. Manuel kontrolü, ayak pedalını ’hassas kullanarak“—basıncı kademeli düzenleyip koçun, ezme noktasına yaklaşırken hızını kontrol ederek—korursunuz. O kısa yaklaşma anı, tam kuvvet uygulamadan önce malzemenin dayama köşelerine düzgün oturduğunu doğrulama fırsatınızdır.

Otomasyon genellikle en kritik anda—boşta hareketten malzemeyle temasa geçişte—başarısız olur. Birçok adaptif sistem, zımbanın malzemeye temas edip kuvvetin artışa geçtiği ana kadar anlamlı veri toplamaya başlamaz—böylece tüm yaklaşma evresi sensör kör noktasında kalır. Pedalı hassas kullanarak aslında canlı bir ayar denetimi yaparsınız. Tabanın altında bir titreşim hissederseniz veya sacın ilk temas anında milimetrenin küçük bir kısmı kadar bile kaydığını fark ederseniz, hemen çekilirsiniz. O anlık tereddüt, kusursuz bir bükümle kırılmış bir kalıp arasındaki fark olabilir.

En gelişmiş yapay zekâ modelleri bile, tamamen düz olmayan bir parçanın ince titreşimlerini telafi etmekte zorlanır. Pedal üzerindeki ayağınız, mevcut en güvenilir acil durdurma sistemidir—herhangi bir ışık perdesinden daha güvenilirdir—çünkü “bir şeylerin ters gittiğini” sensör bir hata kodu göndermeden önce fark edebilen bir beyne bağlıdır. Siz, bir motorun valfi gibisiniz; hizası bozuk bir parça ile yüksek hızlı, kusursuz bir çarpışmayı önleyen son emniyet mekanizmasısınız.

Kontrol Et Yoksa Ezilir: Eğer vuruşu makinenin belirlemesine izin verirseniz, bir yıkım topunda yolcu olmaktan öteye gidemezsiniz.

Profesyonel Duruş: Durdurma Kararını Geliştirme Yetisi

“Yanlış” Sesi Tanımak: Vuruşu Ne Zaman Durduracağınızı Bilmek

Sorunsuz çalışan bir abkant pres, sabit, düşük frekanslı bir hidrolik uğultu yayar. Ancak zorlanan bir makine arızadan önce uyarır. Sertleştirilmiş takım çeliği kalıbın merkezden hatalı oturduğunda gerilme sınırına yaklaştığını haber veren keskin “çınlama” sesini yakalamanız gerekir. Çoğu acemi, hidrolik pompanın inlemesini normal yüklenme sanır; ancak bu ses çoğu zaman bükme doğruluğunu tezgâh dengesizliğinden üç kat fazla bozabilecek uzunlamasına masa hizasızlığını işaret eder. Pompa sesi, zımba henüz malzemeye temas etmeden tiz bir vızıltıya dönüşüyorsa, koç iç sürtünmeyle veya hizasız bir kızakla mücadele ediyor demektir. Bu noktada her milimetre ilave vuruş, $10.000 dolarlık potansiyel bir onarım faturasıyla birlikte hesaplanmış bir risktir.

Siz hidrolikten hızlı değilsiniz. Ses değişir değişmez, bilinçli farkındalığınızdan önce ayağınız pedaldan kalkmış olmalıdır. Bu “dikkatli olmakla” ilgili değildir; bu tamamen fiziktir. 100 tonluk bir koç, 10 numara paslanmaz çelikle işaret parmağınız arasında bir fark görmez. Makine cam öğütüyormuş gibi ses çıkarıyorsa, kurulum çerçeveyi zor bir mücadeleye sokuyor demektir—ve o mücadelede kazanan her zaman çerçeve olur.

Peki bu anlık tepkinin şanslı bir refleks değil de eğitimli bir beceri olduğunu nasıl kanıtlayabilirsiniz?

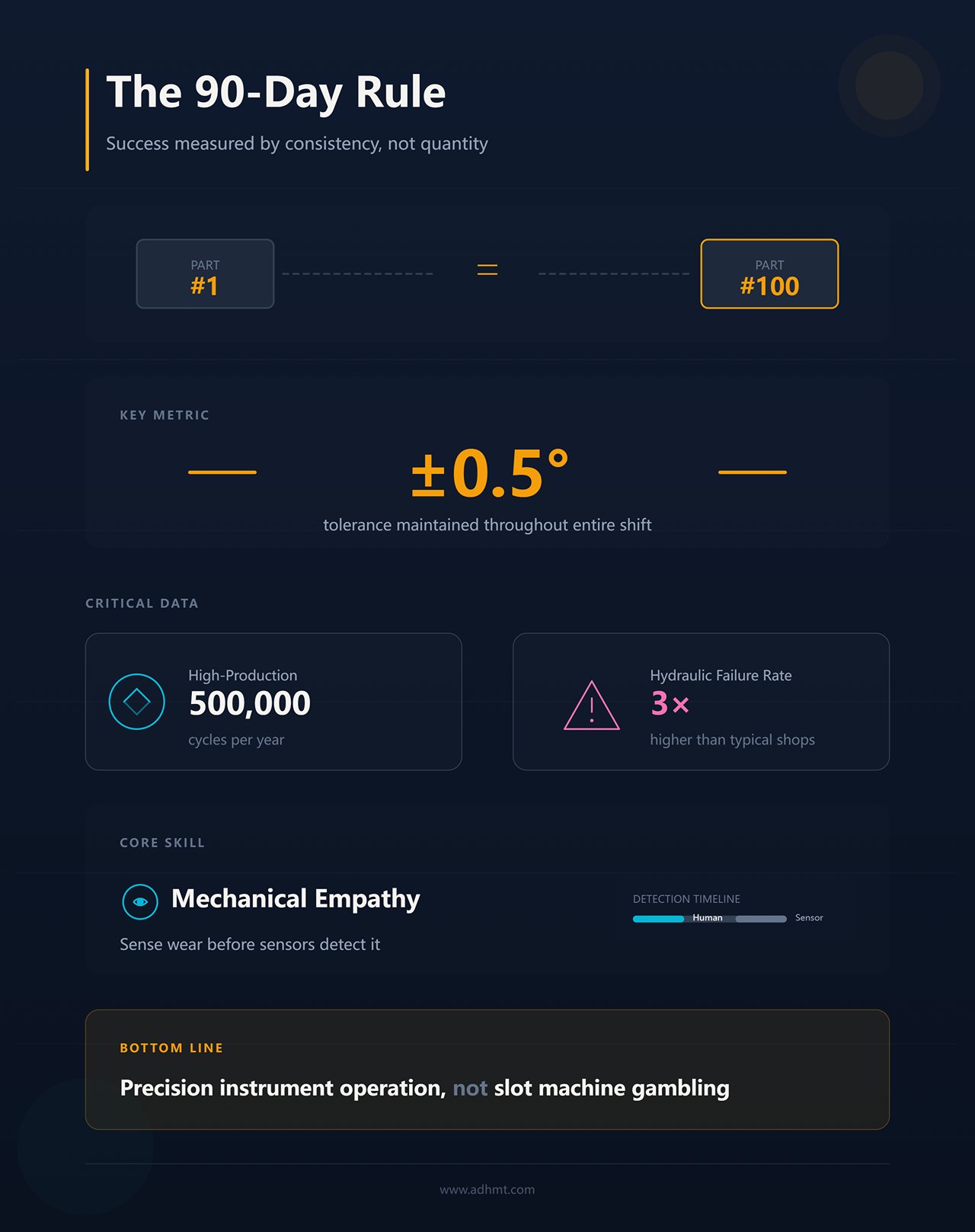

90 Gün Kuralı: Neden Tutarlılığın Yeni Başlayanlar İçin Tek Ölçüt Olduğu

Bu atölyedeki ilk üç ayınızı kaç parça ürettiğiniz değil, yüzüncü parçanın ilk parça ile tam olarak aynı görünüp, aynı his verip, aynı ölçüde olup olmadığı belirler. 90 Gün Kuralı’nı kullanmamızın nedeni, tutarlılığın makineyi bir kumar makinesi gibi görmekten vazgeçip onu hassas bir cihaz olarak kullanmaya başladığınızın tek güvenilir kanıtı olmasıdır. Yılda 500.000 çevrim yapan yüksek üretim ortamlarında, hidrolik arıza oranları tipik bir atölyedekinden üç kat daha fazladır. Bu tempoda ayakta kalmak mekanik empati gerektirir—aşınma ve hizasızlığı, sensörler sinyal vermeden önce hissedebilme yetisi. Tüm vardiya boyunca sürekli geri dayamaları ayarlamadan ±0,5° toleransını koruyamıyorsanız, makineye hâkim olmuş sayılmazsınız—sadece kaçınılmaz arızayı erteliyorsunuzdur.

Bir usta, makineye tetiği kıl kadar hassas bir silah olarak bakar; bir acemi ise zamanı hızlandırmanın kısa yolunu görür. Hız, yetkinliğin yan ürünüdür—asla hedefi değil. Döngü süresini düzgün kurulumun önüne koyduğunuzda, dikkatsizliğinize makinenin toleransını kumar olarak oynuyorsunuzdur. Gerçek profesyoneller, en verimli eylemin sürecin sapmaya başladığı anda makineyi durdurmak olduğunu bilir—bir sonraki parçanın kendiliğinden düzeleceğini ummazlar.

“Kayma”nın ilk etapta hiç gerçekleşmemesini sağlamak için hangi somut adımları atabilirsiniz?

Tembelliğe Karşı Kalkan Olarak Kişisel Ön-Büküm Ritüeli Oluşturun

Tembellik, deneyimli operatörleri istatistiklere dönüştüren sessiz katildir. Bu yüzden bir ön-büküm ritüeline ihtiyacınız var—bir pilotun uçuş öncesi kontrol listesi gibi çalışan bir düzen. Ayağınız pedala değmeden önce, kalıbın doğru şekilde oturduğunu doğrulayın, sacın lif yönünü kontrol edin ve arka mesafe ölçerin cüruftan temiz olduğundan emin olun—her seferinde. CNC size kusursuz bir 90 derece büküm vaat etse bile, deneyimli bir operatör geri sekmenin hiçbir zaman sabit olmadığını bilir. Çeliğin yapısını doğru şekilde “oturtmak” için genellikle bilinçli bir 1–2° fazla bükme gerekir. Bu sıradan bir çalışma değil—bu, doğrulama disiplini. Her partinin ilk darbesini, malzemenin o gün nasıl davranmak istediğini açıkça ortaya çıkaran kurbanlık bir kalibrasyon olarak ele alın.

Üst düzey servo sistemleri, sıkıştırma noktasının hemen üzerinde koçun durmasını sağlayacak şekilde tasarlanmıştır, böylece gerçek zamanlı düzeltme yapılabilir—ve siz de aynı disiplini manuel olarak uygulamalısınız. Bu duraklama, son iptal penceresidir, kurulumun kırılmış bir takım veya hurdaya çıkmış bir parça riski taşımaya değmediğine karar vermeniz için son fırsattır. Siz sadece bir makine çalıştırmıyorsunuz; ölümcül güç uygulayabilecek bir sistemdeki son güvenlik kilidisiniz. Hatalı bir kurulumdan uzaklaşma disiplinini geliştirdiğiniz anda, bir işçi olmaktan çıkıp bir zanaatkâr olma yoluna girersiniz.

Ekipman yükseltmesi yapıyor, yeni bir üretim hattı planlıyor veya uygulamanız için doğru abkant pres konfigürasyonunu seçme konusunda uzman rehberliğe ihtiyaç duyuyorsanız, tahmin yürütmeyin—bize ulaşın üretim ve güvenlik gereksinimlerinizi görüşmek için.

Kontrol et ya da yok et: Her darbeyi bomba imha operasyonu gibi düşünün—patlama alanı temiz değilse, tetiğe dokunmayın.

I. Giriş

Pres baskıyı etkili bir şekilde kullanmayı öğrenmeden önce, pres baskı makine aleti hakkında kısa bir genel bakış yapalım. Pres baskı, metal levhayı istenen şekle bükmek için kullanılan, kontrol edilebilir ve tutarlı sonuçlar sunan metal imalatında vazgeçilmez bir araçtır. bükme kuvveti. sağlayan temel bir araçtır.

Yay baskı makinelerinin yaygın türleri şunlardır makine türleri şunlardır:, mekanik otokalipler, elektrikli abkant presler, hidrolik otokalipler.

Pres baskı bükme yöntemleri genellikle hava bükme, alt bükme ve baskılama işlemini içerir. Pres baskı metal şekillendirme, sac metal imalat endüstrisinde hayati öneme sahiptir. Pres baskı şekillendirmenin zorluğu, şekillendirdiğiniz malzemenin kalitesiyle ilgilidir. Malzeme ne kadar sert olursa, geri yaylanma o kadar fazla olur.

Pres baskı bükme teknikleri, yaylanmayı alt bükme ile değil, pres baskı takımının doğru kullanımıyla telafi eder. Uygun takımı seçmek, doğru ve verimli pres baskı işlemleri elde etmek için kritik öneme sahiptir. İşte bükme makineniz için doğru takımı seçerken dikkate almanız gereken temel hususlar. Farklı takım türleri ve konfigürasyonları hakkında daha derin bir anlayış için şu kaynağa göz atın Kapsamlı Abkant Pres Takımları Rehberi.

kullanımıyla telafi eder. Uygun takımları seçmek, doğru ve verimli otokalip işlemleri elde etmek açısından kritik öneme sahiptir. İşte bükme makineniz için doğru takımı seçerken dikkate almanız gereken temel noktalar.

II. Temeli Atmak: İşleme Başlamadan Önce Gerekli Bilgiler

Modern bir pres baskı makinesi, mekanik, hidrolik ve elektronik mühendisliğin hassas bir entegrasyonudur. Temel bileşenlerinin işlevini ve etkileşimini anlamak, doğru kontrol sağlamak için çok önemlidir. Pres baskı makinelerini diğer şekillendirme araçlarıyla karşılaştırmak isteyen okuyucular şu kaynağa başvurabilir Zımba Pres Kılavuzu mekanik ve hidrolik şekillendirme sistemleri bağlamında.

(1) Ana Bileşen Genel Bakış

Gövde: Makinenin yapısal omurgası, genellikle yüksek mukavemetli çelik levhalardan C-çerçeve veya O-çerçeve tasarımlarında imal edilir. Tüm bileşenlere sağlam destek sağlar ve bükme sırasında oluşan büyük gerilmelere karşı koyar. Çerçevenin rijitliği, uzun vadeli hassasiyet ve stabiliteyi doğrudan etkiler.

Koç: Zımbayı aşağıya doğru hareket ettiren dikey hareketli bölüm. Ram’in hareket doğruluğu, tekrar konumlandırma hassasiyeti ve her iki tarafta senkronize hareketi, tutarlı bükme açıları için kritik öneme sahiptir.

Tabla: Kalıbın monte edildiği ve iş parçasını destekleyen sabit taban. Ram ile mükemmel şekilde paralel kalmalıdır; herhangi bir sapma, bükme hattı boyunca açı tutarsızlıklarına neden olabilir. Birçok modern makine, sapmayı telafi etmek için yatağa taçlama sistemleri entegre eder.

Zımba: Ram üzerine monte edilen bu üst takım, bükme kuvvetini doğrudan sac üzerine uygular. Şekli, açısı ve uç yarıçapı, ortaya çıkan iç bükme yarıçapını ve profilini belirler.

Kalıp: Yatağa monte edilir, V şeklindeki açıklığı sacı destekler. V açıklığının genişliği, gerekli tonajı ve nihai bükme yarıçapını etkileyen kritik bir faktördür. Kalıp seçimi ve bükme hassasiyetinde ustalaşmayı hedefleyenler için Abkant Kalıp ve Bükme Kılavuzu zımba ve kalıpları etkili bir şekilde eşleştirmeye yönelik adım adım bilgiler sağlar.

Arka dayama: Makinenin arka kısmında bulunan bu hassas konumlandırma cihazı, flanş uzunluğunu—bükme hattından sac kenarına olan mesafeyi—ayarlar. Modern CNC arka dayama sistemleri, karmaşık şekiller için doğru konumlandırma sağlamak amacıyla birden fazla ekseni (X, R, Z1, Z2 vb.) kontrol edebilir.

CNC Kontrol: Abkant presin “beyni”. Operatörler, malzeme türü, kalınlık ve hedef açı gibi parametreleri girer; sistem gerekli basıncı, koç derinliğini ve arka dayama konumunu otomatik olarak hesaplayarak tüm bükme sürecini kontrol eder. Kurulum verimliliğini ve bileşen performansını ince ayar yapmak isteyen operatörler için, Pres Brak Aksesuarlarında Uzmanlaşma her bir bileşenin nasıl optimize edileceğine dair uygulanabilir içgörüler sağlar.

(2) Güç Mekanizmalarının Açıklaması

Mekanik: Ram’i çalıştırmak için volan ve krank bağlantısı kullanır—hızlı ve verimli, ancak sabit strok ve hıza sahiptir. Bir kez çalıştırıldığında, çevrim ortasında durdurulamaz, bu da daha yüksek güvenlik riskleri ve daha az esnek basınç kontrolü anlamına gelir. Günümüzde yüksek hassasiyetli uygulamalar için nadiren kullanılır.

Hidrolik: Günümüz endüstri standardı. Ram’i hareket ettirmek için hidrolik silindirler içindeki yağ basıncını ve akışını kontrol eder. Güçlü, esnek kontrol sunar; ayarlanabilir strok, herhangi bir noktada durma veya geri dönme yeteneği ve hassas basınç düzenlemesi sağlar—kalın levhalar ve karmaşık parçalar için idealdir.

En iyi şekillendirme sonuçlarını elde etmek için sistem basıncının nasıl kalibre edileceğini anlamak çok önemlidir—daha fazla bilgi için Abkant Pres Arka Basıncı Nasıl Ayarlanır.

Servo-Elektrik: Hidrolik yağı ortadan kaldırarak, yüksek güçlü servo motorlar tarafından kasnaklar veya bilyalı vidalar aracılığıyla çalıştırılır. Olağanüstü hassasiyet, hız, düşük gürültü ve enerji verimliliği sağlar—hidrolik preslerin yaklaşık ’si kadar enerji kullanır. Son derece yüksek tekrar konumlandırma doğruluğu sunar, bu da onu hassas, yüksek hızlı ince sac işleri için mükemmel kılar.

(3) Temel Terminoloji Referansı

Tonaj: Bir abkant presin uygulayabileceği maksimum kuvvet—kapasitesinin temel ölçüsü. Gerekli tonaj, malzeme çekme mukavemeti, kalınlığı ve bükme uzunluğu ile artar, daha geniş kalıp açıklıkları ile azalır.

Bükme Uzunluğu: Makinenin işleyebileceği iş parçasının maksimum genişliği.

Bükme Açısı: Bükmeden sonra oluşan son açı.

Geri Yaylanma: Elastik geri kazanım nedeniyle metalin büküldükten sonra kısmen orijinal şekline dönmesi olgusu — soğuk şekillendirme süreçlerinin evrensel bir özelliğidir.

K-Faktörü: Malzeme özellikleri, kalınlık ve bükme yarıçapı ile ilgili bir katsayıdır ve bükme öncesi düz kalıpların hesaplanmasında kullanılır. Malzeme kalınlığı içindeki “nötr eksenin” (ne gerilen ne de sıkıştırılan tabaka) konumsal kaymasını temsil eder. Doğru K-faktörleri, tasarım gerekliliklerinin karşılanması için hayati öneme sahiptir.

2.2 Güvenlik Sınırları: Tavizsiz Protokoller ve Çevresel Standartlar

Bir abkant presi çalıştırmak, sac metal atölyesindeki en tehlikeli görevlerden biridir—en ufak bir dikkatsizlik ciddi yaralanmalara yol açabilir. Güvenlik protokolleri sadece öneri değildir; mutlaka uyulması gereken katı kurallardır. Operatöre yönelik tam bir başvuru için başvurun Abkant Pres Güvenlik ve Kullanım Kılavuzu makine üzerinde çalışmadan önce.

(1) Kişisel Koruyucu Donanım (KKD) Kontrol Listesi

Operatörler her zaman “üçlü KKD seti”ni giymelidir:

• Koruyucu Gözlük: Gözleri uçan metal parçalarından veya kırılan kalıplardan korur.
• Kesilmeye Dayanıklı Eldivenler: Keskin sac kenarlarıyla çalışırken elleri korur.
• Çelik Burunlu İş Ayakkabıları: Ağır iş parçalarının veya aletlerin düşmesi sonucu oluşabilecek ayak yaralanmalarını önler.

(2) Dahili Makine Güvenlik Sistemleri

Modern abkant preslerinde, çalıştırmadan önce doğrulanması gereken birden fazla güvenlik cihazı bulunur:

• Işık Perdeleri: Çalışma alanı etrafında görünmez bir kızılötesi bariyer oluşturur. Koç aşağı inerken bir el veya nesne bölgeye girerse, sistem anında acil durdurma sinyali verir.
• İki El ile Kontrol: Koç hareketini başlatmak için aralıklı iki düğmenin eşzamanlı olarak basılmasını gerektirir; böylece her iki elin de kalıp alanından uzak kalması sağlanır.
• Acil Durdurma: Makinenin önemli noktalarına yerleştirilmiş büyük kırmızı mantar başlı butonlardır. Bunlardan herhangi birine basıldığında tüm elektrik kesilir ve tüm hareketler derhal durur.
• Altın Çalışma Alanı Standartları

Güvenli ve verimli bir çalışma alanı aynı derecede önemlidir—“üç temel” kontrol listesini takip edin:

1. Temiz ve Düzenli: Zeminleri yağ, atık ve aletlerden arındırarak hareketin sorunsuz olmasını sağlayın ve kayma veya takılmaları önleyin.

2. İyi Aydınlatılmış: İyi aydınlatma, çizimleri okumayı, bükme çizgilerini hizalamayı ve operasyonel hataları azaltmayı kolaylaştırır.

3. Yeterli Alan: Büyük levhaları döndürmek ve taşımak için yeterli boşluk bırakın, böylece insanlara veya ekipmana çarpmalardan kaçınılır.

2.3 Plan ve Malzeme: Mükemmel Bir Bükmenin Kaynağı

Bükmede başarı, planı yorumladığınız ve malzemeyi incelediğiniz anda başlar—bu aşamadaki herhangi bir hata, sonraki tüm çabaları boşa çıkarır.

(1) Plan Okuma Temelleri

Bir sac metal bükme çizimi tüm üretim talimatlarını içerir—hızla belirleyin:

• Bükme Çizgileri: Bükmelerin nerede gerçekleşeceğini gösterir.
• Açı ve Yönler: Her hedef bükme açısını (ör. 90°, 135°) ve bükmenin yukarı mı aşağı mı olduğunu belirtir.
• Boyutlar ve Toleranslar: Flanş uzunluklarını, deliklerden bükme çizgilerine olan mesafeleri ve kabul edilebilir hata paylarını içerir.
• Malzeme Özellikleri: Malzeme türünü (ör. SUS304, AL5052) ve kalınlığını açıkça belirtir.
• Malzeme Doğrulama Kontrol Listesi

Sac malzemeyi teslim aldığınızda daima doğrulayın:

• Malzeme türünü, kalınlığını ve sertliğini doğrulayın: Kalınlığı ölçmek için kumpas kullanın ve çizimdeki özelliklerle eşleştiğini teyit edin. Farklı malzeme ve sertlik seviyeleri, farklı bükme parametreleri gerektirir.
• Tahıl yönüne dikkat edin: Haddeleme sırasında, sac metal bir tahıl yapısı geliştirir. Tahıl yönünde bükme, özellikle bükme yarıçapı küçük olduğunda, çatlama riskini önemli ölçüde artırır. En uygun bükme yönü, tahıla dik olandır. Tahıl yönünde bükme kaçınılmazsa, bükme yarıçapını buna göre artırın.

Neden 90° ayarı nadiren mükemmel bir 90° bükme oluşturur? Suçlu, metalin bükme sonrası elastik olarak toparlanma eğilimidir.

Zımba sac üzerine kuvvet uyguladığında, malzeme hem plastik deformasyon (kalıcı) hem de elastik deformasyon (geri kazanılabilir) geçirir. Zımba çıkarıldığında kuvvet ortadan kalkar ve bastırılmış elastik deformasyon serbest kalır—bu da açının hafifçe “geri yaylanmasına” neden olur.

Geri yaylanma sabit bir değer değildir—birden fazla faktörden etkilenir:

• Malzeme mukavemeti: Akma mukavemeti ne kadar yüksekse (örneğin yüksek mukavemetli çelik), geri yaylanma o kadar fazla olur.
• Malzeme kalınlığı: Daha kalın saclar genellikle daha az geri yaylanma gösterir.
• Bükme yarıçapı: Sac kalınlığına göre daha büyük bir bükme yarıçapı, daha fazla geri yaylanmaya neden olur.
• Bükme yöntemi: Örneğin, hava bükme daha fazla geri yaylanma üretir taban bükme.

Geri yaylanmayı dengelemek için, deneyimli operatörler veya gelişmiş CNC sistemleri aşırı bükme kullanır—yaylanma geri dönüşünden sonra istenen 90° açısında sabitlenmesi için biraz daha küçük bir açı (örneğin, 88°) programlanır. Modern üst düzey abkant presler, bükme işlemini gerçek zamanlı olarak izleyen ve zımba derinliğini dinamik olarak ayarlayan lazer açı ölçüm sistemleriyle donatılmış olabilir; bu da yaylanma geri dönüşü belirsizliğini neredeyse tamamen ortadan kaldırır.

Ⅲ. Doğru Kalıbın Seçilmesi

3.1 Kalıp Malzemesi ve Sertliği

• Kalıp Malzemesi: Kalıp malzemesi, performansını ve dayanıklılığını önemli ölçüde etkiler. Yaygın malzemeler arasında sertleştirilmiş çelik, karbür ve özel alaşımlar bulunur. Sertleştirilmiş çelik kalıplar dayanıklıdır ve aşınmaya karşı dirençlidir; bu da onları ağır hizmet uygulamaları için uygun hale getirir. Karbür kalıplar yüksek sertlik ve aşınma direnci sunarak hassas ve tekrarlayan işlemler için idealdir. Örneğin, kalın paslanmaz çelik levhaların bükülmesinde sertleştirilmiş çelik kalıplar kullanmak, erken aşınmayı önleyebilir.
• Kalıp Sertliği: Kalıbın, sac metal bükme sırasında oluşan kuvvetlere dayanacak yeterli sertliğe sahip olduğundan emin olun. Daha yüksek sertlik seviyeleri daha iyi aşınma direnci sağlar ancak kırılganlığı artırabilir. 60 HRC Rockwell sertlik değerine sahip bir kalıp genellikle yüksek mukavemetli malzemeleri bükmek için uygundur.

3.2 Kalıp Kaplamaları

• Kaplamalar: Titanyum nitrür (TiN) veya elmas benzeri karbon (DLC) gibi kalıp kaplamaları, aşınma direncini artırabilir ve sürtünmeyi azaltarak kalıbın ömrünü uzatabilir. Örneğin, TiN kaplamalı kalıplar, yüksek hacimli üretim ortamlarında kaplamasız kalıplara göre üç kata kadar daha uzun süre dayanabilir.

3.3 İş Parçası Malzemesi ve Kalınlığı

• Malzeme Türü: Farklı malzemeler, bükme sürecini etkileyen farklı özelliklere sahiptir. Örneğin, alüminyum çeliğe göre daha sünektir ve farklı kalıp özellikleri gerektirir. Daha yüksek çekme mukavemetine sahip paslanmaz çelik, daha sert ve dayanıklı kalıplar gerektirebilir.
• Kalınlık: İş parçasının kalınlığı, gerekli tonajı ve kalıp tipini belirler. Daha kalın malzemeler, deformasyon veya kırılma olmadan daha yüksek kuvvetlere dayanabilecek sağlam kalıplar gerektirir. Örneğin, 10 mm kalınlığında bir çelik levhanın bükülmesi, 2 mm alüminyum levha bükümüne göre daha yüksek tonaja dayanabilecek bir kalıp gerektirir.

3.4 Kalıp Türleri ve Konfigürasyonları

Zımbalar ve Kalıplar: Bunlar her abkant pres operasyonunda kullanılan ana araçlardır. Zımba, malzemeyi alttaki kalıba bastıran üst araçtır ve alttaki kalıp bükümün şeklini oluşturur.

• V-Kalıpları: Hava bükme işlemlerinde yaygın olarak kullanılır ve farklı malzeme kalınlıkları ve bükme açılarına uygun şekilde çeşitli boyutlarda üretilir.
• Kaz Boyunlu Zımbalar: Zımba gövdesinin parça ile çakışmasını önleyerek derin bükümler oluşturmak için tasarlanmıştır.
• Açı Dar Zımbalar ve Kalıplar: 90 dereceden küçük keskin bükümler ve açılar oluşturmak için kullanılır.
• Özel Takımlar: Kenar kıvırma, ofset bükme veya kutu bükme gibi özel uygulamalar için özel takımlar kullanılabilir. Kenar kıvırma takımları sac metalin kenarını kendi üzerine katlamak için kullanılırken, ofset takımlar Z şeklinde bir büküm oluşturur.

3.5 Uyumluluk ve Makine Kapasitesi

• Takım Uyumluluğu: Takımlarınızın pres fren modelinizle uyumlu olduğundan emin olun. Takım bağlama sistemi, takım uzunluğu ve montaj stilini kontrol edin. Bazı pres frenler Avrupa, Amerikan veya Wila gibi standart takım sistemlerini kullanır ve bu durum seçimlerinizi etkileyebilir.
• Makine Kapasitesi: Takımları pres freninizin kapasitesine uygun olarak seçin. Maksimum tonaj, strok uzunluğu ve tabla genişliğini dikkate alın. Makinenin kapasitesini aşan takımlar kullanmak hasara ve güvenlik risklerine yol açabilir.

3.6 Hassasiyet ve Tekrarlanabilirlik

• Tolerans Gereksinimleri: Yüksek hassasiyetli uygulamalar için dar toleranslara ve minimum sapmaya sahip takımlar seçin. Hassas taşlanmış takımlar daha iyi doğruluk ve tekrarlanabilirlik sağlar.
• Arka Dayama Entegrasyonu: Yüksek kaliteli takımlar, pres frenin arka dayama sistemiyle iyi bir şekilde entegre olmalı, böylece tutarlı konumlandırma ve doğru bükümler sağlanmalıdır.

3.7 Güvenlik Hususları

• Takım Bakımı: Güvenli çalışma için takımların düzenli olarak denetlenmesi ve bakımı gereklidir. Çatlak veya deformasyon gibi aşınma belirtilerini kontrol edin ve gerekirse takımları değiştirin. Örneğin, büküm kalitesini etkileyebilecek kırıklar veya çapaklar açısından takımı inceleyin.
• Güvenlik Özellikleri: Bazı takımlar kazaları önlemek için kaymaz yüzeyler veya koruyucu kaplamalar gibi güvenlik özellikleri içerir.

3.8 Maliyet Etkinliği ve Dayanıklılık

• İlk Yatırım ve Uzun Vadeli Faydalar: Daha yüksek kaliteli takımlar başlangıçta daha maliyetli olabilir, ancak genellikle daha iyi performans, daha uzun ömür ve azalan duruş süreleri sağlar, böylece genel maliyet tasarrufu elde edilir.
• Takım Ömrü: Dayanıklılık ve maliyet arasında iyi bir denge sunan takımlara yatırım yapın. Kullanım sıklığını ve işlenecek malzeme türlerini göz önünde bulundurun.

3.9 Kullanıcı Deneyimi ve Beceri Seviyesi

• Kullanım Kolaylığı: Pres bükme makinesini birden fazla operatör kullanacaksa, kullanıcı dostu ve kurulumu kolay takımlar seçin.
• Operatör Eğitimi: Operatörlerin verimliliği ve güvenliği en üst düzeye çıkarmak için takımın doğru kullanımı ve bakımı konusunda eğitim almalarını sağlayın.

Ⅳ. Bir Pres Bükme Makinesi Nasıl Kullanılır

4.1 Operasyon Öncesi Kontroller

Kılavuzu Gözden Geçirin

• Makinenin yeteneklerini, sınırlamalarını ve güvenlik özelliklerini anlamak için pres bükme makinesinin kullanım kılavuzunu dikkatlice okuyun.
• Kullandığınız modelle ilgili kontrol paneli ve özel talimatları tanıyın.

Makineyi Denetleyin

• Herhangi bir aşınma, hasar veya sızıntı belirtisi olup olmadığını kontrol etmek için görsel bir inceleme yapın.
• Tüm güvenlik korumalarının yerinde ve düzgün işlediğini doğrulayın.
• Acil durdurma düğmelerinin çalıştığından emin olun.

Takımı Kontrol Edin

• Panç ve kalıpta herhangi bir aşınma veya hasar belirtisi olup olmadığını inceleyin.
• Takımın doğru hizalandığını ve güvenli şekilde sabitlendiğini doğrulayın.
• Takımın, işlemeyi planladığınız malzeme ve bükme gereksinimlerine uygun olduğundan emin olun.

Çalışma Alanı Düzenleme Gereksinimleri

• Dağınıklıktan Uzak Ortam: Tüm araçların, malzemelerin ve ekipmanların uygun şekilde depolandığından ve yürüyüş yollarının, takılma tehlikesine neden olabilecek engellerden arındırıldığından emin olun.
• Yağlama Yönetimi: Hareketli parçaların aşırı yağlanmasından kaçının, çünkü bu durum bilyalı vidalar veya kılavuz raylar gibi kritik bölgelerde kirlenmeye veya yetersiz sürtünmeye yol açabilir.

4.2 Abkant Presin Kurulumu

Abkant presin doğru şekilde kurulması, hassas bükümler elde etmek ve operasyonların güvenliğini sağlamak açısından kritik öneme sahiptir. Aşağıdaki adımlar kurulum sürecini özetlemektedir:

(1) Uygun Takım Seçimi:

Malzeme türüne ve istenen bükme açısına göre doğru uyumlu zımba ve kalıbı seçin.

Takımın iyi durumda ve hasarsız olduğundan emin olun.

(2) Takımı Takma ve Hizalama:

Zımbayı koç başına ve kalıbı yatağa dikkatlice takın, güvenli bir şekilde sabitlendiğinden emin olun.

Zımba ve kalıbın doğru şekilde hizalanması için hizalama araçları veya yöntemleri kullanın. Yanlış hizalama, hatalı bükümlere ve olası hasara yol açabilir.

(3) Arka Dayama Programlama:

Bükme sırası ve iş parçasının ölçülerine göre arka dayamayı gerekli pozisyonlara ayarlayın.

CNC abkant preslerde, otomatik konumlandırma için gerekli parametreleri kontrol sistemine girin.

(4) Koç Vuruşunu Ayarlama:

Malzeme kalınlığı ve istenen bükme için koç vuruşunu uygun derinliğe ayarlayın. Bu, aşırı bükmeyi veya malzemenin zarar görmesini önler.

4.3 Bükme İşlemini Gerçekleştirme

Kurulum tamamlandığında bükme işlemine geçebilirsiniz. Bu adımların izlenmesi bükmeyi hassas ve güvenli hale getirir:

(1) İş Parçasını Konumlandırma:

Metal levhayı yatağa yerleştirin, arka dayama ile doğru hizalandığından emin olun.

Gerekirse iş parçasını sabit tutmak için kelepçeler veya diğer tutma aparatlarını kullanın.

Bükme işlemine başlamadan önce iş parçasının ölçülerini ve hizalamasını doğrulayarak hassasiyeti sağlayın.

(2) Bükmeyi Başlat:

Makinenin tasarımına bağlı olarak kontrol paneli veya ayak pedalı kullanarak abkant presi etkinleştirin.

İş parçasının doğru şekilde büküldüğünden emin olmak için başlangıçtaki bükme işlemini izleyin.

(3) Süreci İzleyin:

Yakından takip edin bükme süreci işlemin beklenen şekilde ilerlediğinden emin olmak için.

Olası bir sorunu gösterebilecek alışılmadık sesleri dinleyin ve beklenmedik hareketleri izleyin. Herhangi bir sapmayı düzeltmek için ayarları gerektiği şekilde yapın.

(4) Bükme Doğruluğunu Kontrol Edin:

Bir bükmeyi tamamladıktan sonra iş parçasını dikkatlice makineden çıkarın ve bükme açısını ve boyutlarını ölçerek bunların spesifikasyonlara uygun olduğundan emin olun.

Herhangi bir hatayı düzeltmek için arka dayama, koç vuruşu veya takım ayarlarını gerektiği şekilde yapın.

(5) Bükme Sırası:

Parça birden fazla bükme gerektiriyorsa, doğruluğu sağlamak ve yeniden işlemden kaçınmak için önceden belirlenmiş sırayı izleyin.

4.4 Nihai Muayene ve Kalite Kontrol

Bükme işlemi tamamlandıktan sonra, kapsamlı bir muayene yapmak bitmiş parçanın kalitesini ve tutarlılığını garanti eder:

(1) Makineyi Kapatma

Abkant presi kapatın ve üreticinin kapatma prosedürlerini izleyin.

Diğer işlemleri yapmadan önce tüm hareketli parçaların tamamen durduğundan emin olun.

(2) Boyutsal Kontroller:

Son bükme boyutlarını doğrulamak için kumpas, kalıp açı ölçerler ve diğer hassas ölçüm araçlarını kullanın.

Ölçümleri tasarım spesifikasyonlarıyla karşılaştırın.

(3) Görsel Muayene:

Parçanın bütünlüğünü etkileyebilecek çatlaklar, kırışıklıklar veya yüzey kusurları gibi herhangi bir hata olup olmadığını kontrol edin.

Bükümlerin iş parçası boyunca düzgün ve tutarlı olmasını sağlayın.

(4) Ayarlamalar ve Düzeltmeler:

Herhangi bir uyumsuzluk veya kusur tespit edilirse, kurulum veya işlem üzerinde gerekli ayarlamaları yapın ve işlemi yeni bir iş parçası üzerinde yeniden çalıştırın.

Gelecekteki kurulumları iyileştirmek ve hataları azaltmak için yapılan değişiklikleri belgeleyin.

(5) Çalışma Alanını Temizleyin

Çalışma alanındaki döküntüleri, artık malzemeleri veya aletleri kaldırın.

Pres bükme makinesinin ve çevresinin temiz ve bir sonraki işlem için hazır olduğundan emin olun.

(6) Rutin Bakımı Gerçekleştirin

Gerekli bakım görevlerini, örneğin yağlama, hidrolik sıvı seviyelerini kontrol etme ve elektrik bağlantılarını inceleme gibi işlemleri yapın.

Bakım faaliyetlerini gelecekteki referans için bir kayıt defterine kaydedin.

V. Uygulamada İleri Seviye Pres Bükme Teknikleri

5.1 İleri Seviye Pres Bükme Teknikleri

Aşağıdaki üç teknik, bir operatörün beceri seviyesinin gerçek göstergesi olup, bir ürünün işlevselliği, güvenliği ve görsel çekiciliğinde hayati bir rol oynar.

(1) Kenar Katlama: Güvenli, Estetik Katlanmış Kenarlar Oluşturma

Kenar katlama, bir sacın kenarını tamamen kendi üzerine katlayarak pürüzsüz ve kalınlaştırılmış bir güvenlik kenarı oluşturmayı içerir. Bu yöntem, parça rijitliğini artırmak, keskin kenarları ortadan kaldırmak veya bileşenleri sonraki montaj için hazırlamak amacıyla yaygın olarak kullanılır. Standart bir kenar katlama işlemi, hassas iki aşamalı bir yöntemle gerçekleştirilir:

1. Birinci Adım: Keskin Büküm — Genellikle 30°’lik sivri açılı bir zımba ve uyumlu bir kalıp kullanılarak, sacın kenarı önce 90°’nin oldukça altındaki keskin bir açıyla bükülür. Bu ön büküm, nihai düzleştirme sırasında kontrolsüz deformasyon veya çatlamayı önlemek için katın şeklini önceden belirler.

2. İkinci Adım: Düzleştirme — Önceden bükülmüş iş parçası düzleştirme kalıbına aktarılır. Düz bir zımba daha sonra baskı uygular önemli ölçüde daha fazla standart bükümlere göre kıvrımı tamamen düzleştirip kapatmak için daha fazlası gerekir. Bu, malzemenin yoğun plastik deformasyona zorlanması nedeniyle önemli bir tonaj gerektirir.

Uzman İpucu: Modern abkant presler genellikle yay yüklü iki kademeli ezme kalıpları içerir; bu kalıplar, keskin V-oluk ve düzleştirme yüzeyini aynı alt kalıba akıllıca entegre eder. Bu sayede her iki işlem tek bir strokta tamamlanabilir ve verimlilikte katlanarak artış sağlanır.

(2) Ofset Bükümler: Z-Şekilli Bir Basamak İçin Tek Kurulum

Ofset bükme (Z-büküm olarak da bilinir), tek bir iş parçası üzerinde zıt yönlerde iki paralel büküm oluşturarak, basamaklı veya Z şeklinde bir profil meydana getirir. Bu form genellikle parçaların bindirilmesi, boşluk sağlanması veya ek yapısal dayanıklılık için kullanılır.

Yöntemler:

Özel Takımlar (En Verimli): Uçları ve kalıpları zaten Z biçiminde profillere sahip özel joggle kalıp setleri kullanılarak her iki büküm de tek bir strokta yapılabilir. Bu, maksimum verimlilik, tutarlılık ve hassasiyet sağlar.

İki Adımlı Standart Takımlarla (En Esnek): Özel takımlar olmadan, ofset iki ardışık bükümle yapılabilir. İlk olarak, hedef pozisyonda 90°’lik bir büküm gerçekleştirilir; ardından iş parçası çevrilir 180° ve ters yönde ikinci bir 90° büküm yapılır. İki büküm arasındaki mesafe, ofset yüksekliğini belirler. Ana zorluk, ikinci büküm için hassas konumlandırma ve paralelliği sağlamaktır.

(3) Büyük Yarıçaplı Bükme: Pürüzsüz Eğriler İçin Adım Bükme

İstenen büküm yarıçapı sac kalınlığından çok daha büyük olduğunda (örneğin kalınlığın sekiz katı veya daha fazla), standart bir büyük-R kalıp kullanmak pratik veya ekonomik olmayabilir. Böyle durumlarda, adım bükme—diğer adıyla kademe bükme—zekice tasarlanmış, son derece uyarlanabilir bir tekniktir. Temel prensip, yakın aralıklı, küçük açılı bükümler dizisiyle büyük, pürüzsüz bir eğriyi yaklaşık olarak oluşturmaktır.

• Programlama Temelleri: Operatör sadece hedef yayın yarıçapını, açısını, ve yay uzunluğunu CNC sistemine girer.
• Sistem Hesaplaması: Gelişmiş CNC sistemleri, büyük yayı otomatik olarak düz onlarca hatta yüzlerce küçük segmente böler. Şunu hesaplarlar: adım aralığı (pitch)—arka dayama her seferinde ne kadar ilerleyeceği uzaklık—ve adım açısı (step angle) her küçük büküm için.
• Uygulama: Operatör sacı arka dayamaya yerleştirir ve makineyi çalıştırır. Arka dayama küçük, sürekli adımlarla ilerlerken koç aynı anda sığ bükümler yapar ve malzemeyi kademeli olarak gerekli büyük yarıçapa “tırmalayarak” (bumping) şekillendirir. Adım aralığı ne kadar küçük ve adım sayısı ne kadar fazla olursa, ortaya çıkan eğri o kadar pürüzsüz ve kusursuz olur.

5.2 Verimlilik Artırma Stratejileri

Modern üretimde “zaman paradır” deyişi her zamankinden daha geçerlidir. Aşağıdaki stratejiler, üretken olmayan zamanı ciddi şekilde azaltmak ve abkant presin maksimum değeri sunmasını sağlamak için tasarlanmıştır.

(1) Kalıp Değişiminde Devrim: Saatlerden Dakikalara Geleneksel olarak, abkant pres kalıplarının değiştirilmesi zaman alıcı, emek yoğun ve tehlikeli bir işlemdi; genellikle 30 dakika ile birkaç saat arasında sürerdi. Bu uzun duruş süresi, küçük parti ve yüksek çeşitlilikteki üretim için büyük bir darboğazdı. Şunun ortaya çıkışı ile Hızlı Kalıp Değişim (QDC) sistemleri bu durumu tamamen değiştirdi ve kalıp değiştirme süresini yalnızca birkaç dakika hatta saniyeye kadar düşürdü—verimlilikte gerçek bir sıçrama.

(2) Temel Teknolojiler:

Hidrolik/Pnömatik Sıkıştırma: Geleneksel manuel cıvata sıkma işlemini değiştirir. Bir düğmeye basarak, üst kiriş ve çalışma tablası boyunca bulunan kelepçeler tüm takımları anında kilitler veya serbest bırakır.

Segmentli ve Kendiliğinden Hizalanan Takımlar: Standart uzunluktaki kısa kalıplar ihtiyaç duyulan herhangi bir uzunluğa hızla birleştirilebilir ve hassas mühendislik sayesinde kilitlendiğinde otomatik olarak orta eksene hizalanırlar—manuel ince ayar gerekmez.

(3) Başlıca Avantajlar:

Drastik Duruş Süresi Azalması: Makine, zamanının 95%’sinden fazlasını beklemek yerine üretim yaparak geçirir.

Küçük Parti Uygunluğu: Minimum değişim süresi sayesinde sadece birkaç parçalık siparişler bile kârlı olabilir.

Önemli Ölçüde Artırılmış Güvenlik: Otomatik çalışma, ağır takımların manuel olarak taşınmasıyla ilgili riskleri azaltır.

Parti Üretimi Optimizasyonu: Bükme Sıralaması Sanatı Birden fazla bükme içeren karmaşık parçalarda, sıra doğrudan hem verimliliği hem uygulanabilirliği etkiler. Kötü bir sıra, iş parçasının çarpışmasına veya etkileşime girmesine pres bükme makinesi veya takımlar ile sonraki bükmelerde neden olabilir ya da aşırı çevirme ve döndürme gerektirebilir. Optimizasyon Hedefi: Takım değişikliklerini ve iş parçası çevirmelerini en aza indirirken çarpışmaları tamamen önleyen “altın yol”u bulun.

Manuel Planlama: Deneyimli operatörler tüm süreci satranç oyunu gibi zihinsel olarak prova eder, genellikle “önce kısa kenarlar, sonra uzun kenarlar” veya “önce ortayı bük, sonra kenarları” gibi temel prensipleri takip eder.”

Otomatik Yazılım Optimizasyonu: İşte modern çevrimdışı programlama yazılımının gerçekten parladığı yer burasıdır. Parçanın 3D modeli içe aktarıldıktan sonra yazılım, tüm olası bükme sıralarını saniyeler içinde simüle edebilir ve çarpışma algılama algoritmalarını kullanarak otomatik olarak en verimli, çarpışmasız üretim yolunu önerebilir.

Çevrimdışı Programlamanın Değeri: Görevler Arasında Sıfır Bekleme Süresi Sağlamak Çevrimdışı Programlama, bükme programlarının oluşturulmasını, simülasyonunu ve optimizasyonunu pahalı makine kontrol panelinden standart bir ofis bilgisayarına taşır. Geleneksel yaklaşım: Bir operatör makinenin başında durur, her adımı düşünerek parametreleri girer, deneme bükmeleri yapar ve ayarlamalar gerçekleştirir. Bu süreç boyunca, yüz binlerce hatta milyonlarca değerindeki ekipman boşta. Çevrimdışı programlama yaklaşımı:

Paralel İş Akışı: Bir abkant pres Görev A’yı tamamlamakla meşgulken, mühendis bilgisayarda Görev B, C ve D için tüm programları hazırlamakta ve sanal olarak simüle etmektedir.

Kesintisiz Geçiş: Görev A biter bitmez, tamamen test edilmiş program ve kurulum çizimleri ağ üzerinden anında makineye iletilir. Operatör, özellikle QDC kullanılıyorsa çok hızlı bir şekilde, çizimlere göre takımları kurar ve hemen üretime başlayabilir.

(4) Temel Avantaj:

• Maksimum Ekipman Kullanımı: Abkant presi programlama yerine temel işlevi olan bükme işlemine odaklı tutun.
• Proaktif Sorun Çözme: Yüksek hassasiyetli simülasyonlar, potansiyel çarpışma sorunlarının sanal ortamda tespit edilip çözülmesini sağlar, böylece ilk çalıştırmada başarı elde edilir ve hurda veya yeniden işleme ortadan kaldırılır.
• Bilgi Koruma: Kanıtlanmış üretim çözümleri dijital dosyalar olarak saklanır, böylece artık bir operatörün sezgisine veya hafızasına bağlı olmayan değerli kurumsal varlıklar haline gelir. Bu gelişmiş özellikleri barındıran modern abkant presleri görmek için ürünümüzü inceleyebilirsiniz. Broşürler.

Ⅵ. Abkant Pres Kullanımında Güvenlik Önlemleri

6.1 Genel Güvenlik Önlemleri

Kişisel Koruyucu Donanım (KKD):

Operatörler her zaman uygun KKD giymeleri gerektiğini bilmelidir. Buna metal parçacıklarından gözleri korumak için güvenlik gözlüğü, elleri kesik ve aşınmalardan korumak için eldiven, ağır cisimlerden ayakları korumak için çelik burunlu botlar dahildir. Ayrıca, çalışma sırasında oluşan gürültü nedeniyle kulak koruması önerilir.

Güvenli Çalışma Ortamı:

Temiz ve düzenli bir çalışma alanı sağlamak çok önemlidir. Kayma ve düşmeleri önlemek için zemin engellerden ve dökülmelerden arındırılmış olmalıdır. Doğru aydınlatma, operatörlerin işlerini net görmesini sağlayarak hata ve kazaları azaltır. Ayrıca, acil çıkışların net olması ve yakındaki yangın söndürücülerin erişilebilir olması da gereklidir.

6.2 Makineye Özgü Güvenlik

Çalışma Öncesi Kontroller:

Abkant presi kullanmadan önce operatörler bir dizi çalışma öncesi kontrol yapmalıdır. Buna tüm güvenlik muhafazalarının ve bariyerlerin yerinde ve doğru şekilde çalıştığının doğrulanması dahildir.

Makinede çatlak veya sızıntı gibi herhangi bir hasar veya aşınma belirtisi olup olmadığını kontrol etmek, çalışma sırasında arızaları önlemek için gereklidir. Ayrıca, iş parçasının güvenli şekilde sabitlendiğinden ve kullanılan takımın iş için uygun olduğundan emin olunmalıdır.

Acil Durdurma Prosedürleri:

Acil durdurma mekanizmasını anlamak ve hızlıca erişebilmek kritik öneme sahiptir. Operatörler acil durdurma düğmesinin veya pedalının yerini ve kullanımını öğrenmelidir.

Acil bir durumda, makineyi derhal durdurmayı bilmek yaralanmaları ve ekipmana daha fazla zarar gelmesini önleyebilir.

Ⅶ. Bakım ve Sorun Giderme

7.1 Düzenli Bakım

Günlük Kontrol Rutinleri

• Görsel İnceleme: Makinenin aşınma, hasar veya sızıntı belirtilerini arayarak kapsamlı bir görsel inceleme yapın.
• Güvenlik Koruyucuları ve Sensörler: Tüm güvenlik koruyucularının ve sensörlerin yerinde ve doğru şekilde çalıştığından emin olun.
• Hidrolik Sıvı Seviyeleri: Hidrolik sıvı seviyelerini kontrol edin ve gerekirse tamamlayın, sızıntı veya kirlenme olmadığından emin olun.
• Makineyi Temizleyin: Makine ve çalışma alanında birikmiş olabilecek metal talaşlarını, tozu ve atıkları temizleyin.
• Hareketli Parçaları Yağlayın: Üretici yönergelerine göre, koç kılavuzları, arka ölçü vidası ve diğer kritik noktalar gibi tüm hareketli parçaları yağlayın.
• Cıvata ve Bağlantı Elemanlarını Kontrol Edin: Çalışma sırasında gevşek parçalar oluşmasını önlemek için tüm cıvata ve bağlantı elemanlarının doğru şekilde sıkıldığından emin olun.

Yağlama ve Temizlik Prosedürleri

• Yağlama Programı: Üreticinin önerdiği yağlama programını takip edin, uyumluluk ve etkinlik sağlamak için belirtilen yağlayıcıları kullanın.
• Temizlik Araçları ve Solventler: Makine parçalarına zarar vermeden kir, yağ ve atıkları gidermek için uygun temizlik araçları ve solventler kullanın.
• Odak Alanları: Koç kılavuzları, arka ölçü kızakları ve zımba ile kalıp tutucular gibi yoğun kullanım alanlarına özel dikkat gösterin. Bu bölgeler daha fazla sürtünmeye maruz kalır ve düzenli bakım gerektirir.
• Önleyici Tedbirler: Filtreler ve contalar gibi sarf malzemelerinin planlı olarak değiştirilmesi ve düzenli derin temizlik gibi önleyici bakım önlemlerini uygulayın.

7.2 Yaygın Sorunlar ve Çözümler

Malzeme Geri Yaylanmasının Ele Alınması

Sorun: Malzeme geri yaylanması, bükme plakası büküldükten sonra orijinal şekline dönmeye çalıştığında meydana gelir ve bu durum daha az hassas açılara neden olur.

Çözüm:

• Fazla Bükme: Geri yaylanmayı telafi etmek için bükme açısını istenen açıdan biraz daha fazla ayarlayın.
• Malzeme Analizi: Malzeme özelliklerini anlayın ve geri yaylanmayı en aza indirmek için uygun takımları seçin.
• Deneme Yanılma: Belirli malzeme partisinde doğru fazla bükme açısını belirlemek için hurda parçalar üzerinde test bükmeleri yapın.

Hidrolik Sistem Sorunları

Sorun: Tutarsız basınç veya sıvı sızıntıları gibi hidrolik problemler, makinenin performansını etkileyebilir.

Çözüm:

• Basıncı İzleme: Hidrolik basınç seviyelerinin belirtilen aralıkta olduğundan emin olmak için düzenli olarak kontrol edin ve izleyin.
• Bağlantıları Kontrol Etme: Tüm hidrolik bağlantıların güvenli ve sızdırmaz olduğundan emin olun.
• Sıvı Değişimi: Sistemin bütünlüğünü korumak için üretici tarafından önerildiği şekilde hidrolik sıvıları değiştirin.

Kontrol Sistemi Arızaları

Sorun: Özellikle CNC abkant preslerde kontrol sistemindeki arızalar, operasyonel aksamalara yol açabilir.

Çözüm:

• Yazılım Güncellemeleri: En son iyileştirmelerden ve hata düzeltmelerinden yararlanmak için kontrol yazılımını güncel tutun.
• Tanılama Araçları: Yazılım sorunlarını belirlemek ve gidermek için yerleşik tanılama araçlarını kullanın.
• Profesyonel Destek: Karmaşık kontrol sistemi problemleri için nitelikli teknisyenlerden yardım alın, makinenin programlamasının hatasız olmasını sağlayın.

Hizalama Sorunları

Sorun: Zımba ve kalıbın yanlış hizalanması, hatalı bükümlere ve iş parçasında potansiyel hasara yol açabilir.

Çözüm:

• Hizalamayı Kontrol Edin: Özellikle takım değişikliklerinden veya makine bakımından sonra zımba ve kalıbın hizasını düzenli olarak kontrol edin.
• Hassas Hizalama Araçları Kullanın: Tutarlı büküm sonuçları için doğru hizalamayı sağlamak amacıyla hassas araçlar kullanın.

Ⅷ. SSS

1. Abkant pres ile elde edebileceğiniz farklı büküm türleri nelerdir?

Abkant presler aşağıdaki gibi çeşitli büküm türlerini gerçekleştirebilir:

• Hava Bükme: En yaygın yöntemdir; zımba, malzemeyi açık bir kalıba bastırarak bir açı oluşturur.
• Alt Bükme: Malzeme kalıbın dibine bastırılır, daha hassas bükümler elde edilir. Alt bükmede, zımba ucu yarıçapı iç büküm yarıçapını, kalıp açısı ise büküm açınızı belirler.
• Para Basma (Coining): Zımbanın kalıba yüksek kuvvetle bastırılmasıyla yapılır, son derece hassas bükümler ve minimum geri yaylanma elde edilir.

2. Abkant pres kullanırken hataları nasıl en aza indirebilirsiniz?

Pres freni işlemleri sırasında hataları en aza indirmek için:

• Doğru Kurulumu Sağlayın: Zımba ve kalıbın hizasını, arka dayama konumlarını ve ram strok ayarlarını iki kez kontrol edin.
• Tutarlı Parametreler Kullanın: Her iş partisi için aynı kurulum parametrelerini koruyun.
• Deneme Bükümleri Yapın: Asıl iş parçalarına geçmeden önce ayarları doğrulamak için hurda malzeme üzerinde deneme bükümleri gerçekleştirin.
• Malzeme Özelliklerini İzleyin: Farklı malzemeler bükme kuvvetlerine farklı tepki verebilir, bu nedenle ayarları buna göre düzenleyin.
• Ekipmanı Korumak: Düzenli bakım ve yıpranan parçaların zamanında değiştirilmesi, doğru işlemlerin sürdürülmesine yardımcı olur.

3. Pres freni düzgün çalışmıyorsa nasıl arıza giderme yapılır?

Pres freninde arıza giderme yaparken:

• Temel Kontrolleri Yapın: Makinenin fişe takılı, açık ve acil durdurmaların devre dışı olduğundan emin olun.
• Güvenlik Sistemlerini İnceleyin: Tüm güvenlik koruyucularının ve sensörlerin çalıştığını doğrulayın.
• Hidrolik Sistem: Sıvı seviyelerini kontrol edin, sızıntı olup olmadığını gözden geçirin ve basıncın belirtilen aralıkta olduğundan emin olun.
• Kontrol Sistemleri: Tanı araçlarını kullanarak CNC sistemlerindeki yazılım veya donanım sorunlarını kontrol edin.
• Mekanik Bileşenler: Hareketli parçaları aşınma veya hasar açısından inceleyin ve kusurlu bileşenleri değiştirin.

Yüksek Çözünürlüklü Bilgi Grafiğini İndir
