Ⅰ. X-Eksenini Yeniden Düşünmek: Başarıyı Belirleyen Gizli Şampiyon Neden O?

Büyük sahnede lazer kesim, yüksek güçlü lazerler ve premium kesme kafaları genellikle ışıkları üzerlerine çeker. Oysa her hızlı hareketin ve hassas dönüşün ardındaki gerçek güç, makine boyunca uzanan adsız kahramandır— gizli şampiyon, X ekseni. Onu ihmal etmek, üretim darboğazlarının, doğruluk kaymalarının ve kalite sorunlarının başlıca nedenidir. Bu bölüm, X ekseninin durumunun doğrudan kârınızı nasıl şekillendirdiğini göstererek anlayışınızı yeniden inşa edecek. Açılı veya çok boyutlu işlemler gibi gelişmiş kesme yeteneklerini araştıranlar için şuna göz atın Açılı Lazer Kesimi için Kapsamlı Rehber eksen kontrolünün karmaşık geometrileri nasıl etkilediğini anlamak için.

1.1 Tanım ve Görselleştirme: Sadece “Soldan Sağa Hareket”ten Fazlası”

X eksenini tam olarak belirlemek için açık bir üç boyutlu koordinat sistemini gözümüzde canlandırarak başlayalım. Standart portal tipi bir lazer kesim makinesi, ’te, uzaysal hareket üç dik eksenle tanımlanır:

• Y-ekseni: Genellikle makinenin en uzun yolu olup, her iki yanda paralel olarak çalışan iki ağır hizmet rayı ve tahrik sisteminden oluşur. Tüm portalı ileri ve geri.
• X-ekseni: Bu hareket ettirir. Y ekseni portalına monte edilmiş kiriş üzerinde lazer kesme kafası bulunur ve yatay olarak sola ve sağa.
• Z-eksenidoğru hareket eder.

: X eksenine monte edilmiş küçük bir dikey hareket birimidir; kesme kafasını farklı malzeme kalınlıklarına uyacak şekilde yukarı-aşağı indirip kaldırır ve optimal odağı gerçek zamanlı olarak korur.Bunu şimdi görsel olarak hayal edin : Lazer kesiciyi devasa, hassas bir çizim makinesi olarak düşünün. Y ekseni, çizim kolunu (portalı) kâğıt üzerinde ileri geri hareket ettiren ray çiftine benzer., X ekseni kolun kendisidir.

Fiziksel olarak, X ekseni hassas bir şekilde tasarlanmış, yüksek rijitlikte bir kiriştir ve hareket yolu, çalışma alanını kapsayan mükemmel düz bir yatay çizgidir. Basit bir kızak olmaktan çok uzakta, makinenin temel hareketli bileşenlerini taşıyan karmaşık bir mekanik sistemdir. Bu bileşenlerin nasıl etkileşime girdiğini ve hassasiyeti nasıl etkilediğini anlamak için ayrıntılı mekanik içgörüler için Lazer Kesim Makineleri Rehberi başvurabilirsiniz.

1.2 Temel İşlevlerin Ortaya Çıkışı: X Ekseni Çıkış Kalitenizi Nasıl Belirler

X ekseninin rolü, “soldan sağa hareket” ifadesinin ima ettiğinden çok daha karmaşıktır. Kesme performansının üç temel direğini doğrudan kontrol eder:

• Doğruluğun Temeli: Dikey çizgi hassasiyetini ve karmaşık konturların aslına uygun şekilde yeniden üretilmesini belirler — Mükemmel bir kare keserken, yatay kenarlar Y ekseni hareketiyle oluşurken dikey kenarlar tamamen X ekseninin hassasiyetine bağlıdır. X ekseni tahrik sistemindeki en küçük boşluk (kayışlarda veya dişli raylarda geri boşluk) dikey çizgilerin başlangıç ve bitiş noktalarını kaydırabilir, teorik kareyi ince bir paralelkenara dönüştürebilir. Yoğun delikli veya karmaşık desenlerde bu sapmalar birikir ve büyür, sonunda tasarımı bozar.
• Verimlilik Kaynağı: X ekseni ivmelenmesi ve çalışma hızı proje tamamlanma süresi açısından kritik öneme sahiptir — Kesme hızı sadece lazer gücüyle ilgili değildir; makinenin “hızlı geçiş hızı” ve “kontur ivmelenmesi”ne bağlıdır. Kesme kafasının ana taşıyıcısı olarak X ekseninin ağırlığı, rijitliği ve tahrik performansı ivmelenme. İçeriden bilgitavanını belirler: Broşürlerde yüksek “maksimum hız” genellikle etkileyici görünür, ancak yüksek ivmelenme gerçek üretkenliğin anahtarıdır. Kesilecek sayısız kısa segment ve eğri olduğunda kafa sürekli olarak hızlanıp yavaşlamak zorundadır. Yüksek ivmelenmeli bir X ekseni bu hareketleri hızlı patlamalarla gerçekleştirebilir, yüksek hız ama ortalama ivmelenmeye sahip bir makineden çok daha iyi çıktı sağlar. Bu yüzden her ikisi de 120 m/dk olarak derecelendirilmiş iki makine, aynı karmaşık parçayı keserken gerçek iş süresinde ’dan fazla farklılık gösterebilir.
• Kalitenin Ruhu: Stabilitenin kenar düzgünlüğünü nasıl etkilediği, dalgalanma ve tırtıklı kesimleri nasıl önlediği — Aşırı hız ve ivmelenmelerde, köprü kirişi hızlıca sallanan bir cetvel gibi davranabilir, hafif esneme ve titreşimler oluşturabilir.
  • Kiriş Rijitliği: X ekseni kirişi yeterli sertliğe sahip değilse—örneğin düşük maliyetli, hafif ekstrüde alüminyum kullanıldığında—hızlı hareketler ve keskin dönüşler sırasında titreyecektir. Bu titreşimler doğrudan kesme kafasına iletilir ve kesim kenarında ince, düzenli dalgalanmalar bırakır.
  • Pürüzsüz Tahrik: Tahrik sistemi (motor ve aktarım bileşenleri) iyi eşleşmemişse veya mekanik rezonans sorunu yaşıyorsa, görünür şekilde düzensiz kenarlar.

Bu, üst düzey makinelerin X ekseni kirişi için havacılık sınıfı döküm alüminyuma veya hatta ağır kaynaklı çeliğe yatırım yapmasının nedenini açıklar—maksimum dinamik sertlik ve titreşim bastırma sağlamak, böylece herhangi bir hızda ayna gibi pürüzsüz kenarlar elde etmek için.

1.3 Uyarı: Dengesiz Bir Eksende “Dalga Etkisi”

Zamanla X ekseninin durumunu görmezden gelmek, atölyeden müşteriye kadar uzanan maliyetli sonuçlar zincirini kaçınılmaz olarak tetikler.

• Durum Özeti: İnce bir X ekseni titreşiminin tüm partiyi nasıl mahvettiği ve teslimatı geciktirdiği — Elektronik sektörü için hassas metal koruyucular üreten bir üretici, parçaların son elektroforetik kaplamadan sonra kenarlarında hafif, düzenli çizgiler oluştuğunu keşfetti. Tüm yüksek değerli parti doğrudan reddedildi. Günler süren duruşun ardından, sorunun kökeni lazer kesicinin X eksenine kadar takip edildi: tahrik dişlisindeki bir sabitleme vidası çok az gevşemişti. Bu, kulakla fark edilemeyen yüksek frekanslı titreşimlere neden olarak paslanmaz çelik kenarlarda hafif dalga izleri bıraktı. Ham malzemede görünmeyen bu izler, kaplamanın büyütme etkisi sayesinde belirgin hale geldi.

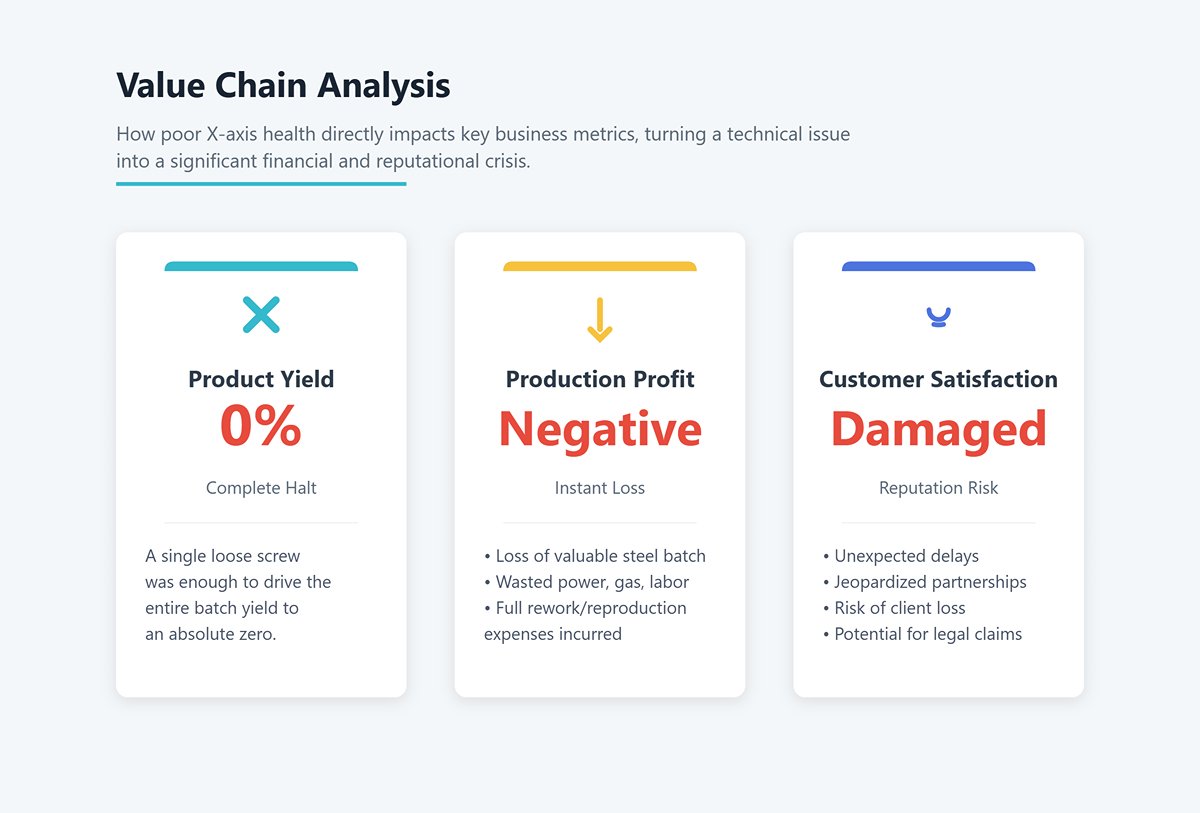

• Değer Zinciri Analizi: X ekseni sağlığını doğrudan verim oranı, kâr ve müşteri memnuniyetine bağlamak — Bu vaka, X ekseni sağlığının izole bir teknik parametre değil, tüm üretim zinciri boyunca uzanan bir yaşam hattı olduğunu gösteriyor.
  • Ürün Verimi: Yukarıdaki durumda, tek bir gevşek vida verim oranını sıfıra düşürdü.
  • Üretim Kârı: Şirket, değerli paslanmaz çelikten oluşan tüm partiyi, yatırılan tüm işleme maliyetleri—enerji, gaz, işçilik—ile birlikte kaybetti ve yeniden işleme veya tamamen yeniden üretim masraflarıyla karşı karşıya kaldı. O siparişten elde edilen kâr anında yok oldu, hatta negatife döndü.
  • Müşteri Memnuniyeti: Beklenmedik gecikme şirketin itibarını zedeledi, müşteri kaybı riskini artırdı ve potansiyel taleplere kapı aralayarak uzun vadeli ortaklıkları tehlikeye attı.

Çıkarılacak ders açık: X ekseni kararlılığı hem kârlılığın hem de müşteri güveninin temel taşıdır. Bakımını ve optimizasyonunu ustalıkla yönetmek, operatörlükten gerçek teknik uzmanlığa geçişi işaret eder.

Lazer kesim makinesi X Ekseni tanımı

X ekseni, kesim kafasının veya çalışma tablasının yatay hareketini ifade eder. Bu eksen, lazer ışınının yatay düzlemde hareket etmesini sağlayarak kesilecek malzemenin genişliği boyunca ilerlemesine olanak tanır. X ekseni boyunca hareket, CNC (Bilgisayarlı Nümerik Kontrol) sistemi tarafından kontrol edilir ve bu sistem hassas konumlandırma ile tutarlı hareket sağlar.

X Ekseni’nin Önemi

X ekseni birkaç nedenle kritik öneme sahiptir:

• Hassasiyet: X ekseninin hassas kontrolü, lazer ışınının karmaşık desenleri ve tasarımları doğru bir şekilde takip etmesini sağlar. Bu hassasiyet, istenen boyutlardan minimum sapma ile yüksek kaliteli kesimler elde etmek için gereklidir.
• Hız: X ekseninin hareket edebildiği hız, makinenin genel kesim hızını etkiler. Daha hızlı X ekseni hareketi, daha kısa kesim süreleri anlamına gelir ve bu da yüksek hacimli üretim ortamları için avantajlıdır.
• Çok Yönlülük: Kesim kafasını veya çalışma tablasını X ekseni boyunca hareket ettirebilme yeteneği, makinenin farklı boyut ve şekillerdeki malzemeleri işleyebilmesini sağlar ve çeşitli uygulamalardaki çok yönlülüğünü artırır.

Y ve Z Eksenleri ile Etkileşim

X eksenine ek olarak, lazer kesim makinelerinde genellikle Y ve Z eksenleri bulunur ve her biri makinenin genel işlevselliğine katkıda bulunur:

• Y Ekseni: Kesim kafasının veya çalışma tablasının dikey hareketini kontrol eder, lazer ışınının malzemenin uzunluğu boyunca ilerlemesini sağlar. X ve Y eksenlerinin koordineli hareketi, lazerin karmaşık şekilleri ve desenleri kesmesine olanak tanır.
• Z Ekseni: Kesim kafasının malzeme yüzeyine göre yüksekliğini ayarlar. Doğru Z ekseni kontrolü, lazer ışınının odak mesafesini korumak için kritik öneme sahiptir ve bu durum doğrudan kesimin kalitesini ve hassasiyetini etkiler.

Lazer Kesim Makineleri ve X Ekseni Konfigürasyonları Türleri

Farklı lazer kesim makineleri, kendine özgü X ekseni konfigürasyonlarına sahip olabilir. İşte bazı yaygın türler:

• CO2 Lazerler: Bu makineler lazer ışınını üretmek için bir gaz karışımı kullanır. CO2 lazerlerde X ekseni genellikle sağlamdır ve kesme kafasının daha büyük boyut ve ağırlığını taşıyacak şekilde tasarlanmıştır.
• Fiber Lazerler: Daha kompakt ve verimli olan katı hal lazer kaynağı kullanır. Fiber lazerlerde X ekseni, daha yüksek hassasiyet için gelişmiş hareket kontrol sistemlerinden sıklıkla faydalanır.
• Kristal Lazerler: Lazer ışınını üretmek için Nd:YAG gibi kristaller kullanır. Bu makinelerde X ekseni mekanizmaları genellikle yüksek hassasiyet ve stabilite için tasarlanmıştır, ayrıntılı ve hassas kesimlere uygundur.

II. Lazer Kesim Makinelerinde X Ekseni Nasıl Çalışır

Hareket Mekanikleri

Lazer kesim makinelerinde X ekseni, her biri kendine özgü avantajlar sunan ve belirli uygulamalara uygun farklı mekanizmalarla çalıştırılabilir. En yaygın iki tür bilyalı vida tahrikleri ve kayış tahrikleridir.

Bilyalı Vida Tahrikleri

Bilyalı vida tahrikleri yüksek hassasiyet ve yük taşıma kapasitesiyle bilinir. Bir vida mili ve bilyalı somundan oluşur, bilyalı rulmanlar sürtünmeyi azaltmak için sürekli döner. Bu mekanizma, yüksek hassasiyet gerektiren uygulamalar için ideal olan düzgün ve doğru hareket sağlar. Örneğin, havacılık endüstrisinde yüksek hassasiyet gereksinimleri nedeniyle bilyalı vida tahrikleri sıklıkla tercih edilir.

• Avantajlar: Yüksek doğruluk, düşük sürtünme, uzun ömür.
• Dezavantajlar: Daha yüksek maliyet, daha karmaşık bakım.

Kayış Tahrikleri

Kayış tahrikleri, hareketi aktarmak için dişli bir kayış ve kasnaklar kullanır. Genellikle bilyalı vida tahriklerinden daha hızlıdır ancak biraz daha düşük hassasiyet sunabilir. Kayış tahrikleri, hızın öncelikli olduğu ve ultra yüksek hassasiyetin kritik olmadığı uygulamalar için uygundur.

• Avantajlar: Yüksek hız, ekonomik, kolay bakım.
• Dezavantajlar: Kayma olasılığı, bilyalı vidalara kıyasla daha düşük hassasiyet.

Konum Geri Bildirimi ve Düzeltme

Doğruluğu sağlamak için kodlayıcılar, lazer kafasının konumu hakkında gerçek zamanlı geri bildirim sağlamada kritik bir rol oynar. Servo motor hareketi sağlarken, kodlayıcı sürekli olarak kontrol sistemine veri gönderir. Bu geri bildirim döngüsü, sistemin anında ayarlamalar yapmasını, sapmaları düzeltmesini ve lazer kafasının programlanan yolda kalmasını sağlar.

Kodlayıcının konumdaki en küçük değişiklikleri algılama yeteneği, özellikle karmaşık kesim görevlerinde dar toleransların korunması için çok önemlidir. Geri bildirim mekanizması ayrıca kremayer ve pinyon veya bilyalı vida sistemlerindeki boşluk veya mekanik aşınmayı tespit edip telafi etmeye yardımcı olur.

Senkronize Çalışma

Etkili kesim için X ekseninin diğer eksenlerle (Y ve Z gibi) uyum içinde çalışması gerekir. Senkronizasyon, tüm eksenlerdeki hareketleri koordine eden ve kesim yolunun doğru şekilde takip edilmesini sağlayan makinenin kontrol sistemi tarafından yönetilir. Bu koordinasyon, herhangi bir uyumsuzluğun hatalara yol açabileceği karmaşık desenler ve üç boyutlu kesimler için hayati önem taşır.

Dinamik Ayarlama ve Kontrol

Modern lazer kesim makineleri, dinamik ayarlama yeteneklerine sahip gelişmiş kontrol arayüzleri ile donatılmıştır. Bu sistemler, kesim sırasında değişen malzeme özelliklerine, kalınlığa ve termal etkilere yanıt verebilir. Örneğin, kontrol sistemi, malzeme direnci ve lazer gücü gereksinimleri hakkında alınan geri bildirimlere göre X ekseni hareket hızını değiştirebilir, böylece tutarlı kesim kalitesi sağlanır.

III. Sistem Anatomisi: Tahrik Motorundan Lazer Kafasına Uzanan Hassas Mekanik Yolculuk

X eksenine gerçekten hâkim olmak için, deneyimli bir torna ustası gibi düşünmelisiniz—her bir bileşenin hassas etkileşimini ve gücün sistem içinde nasıl aktığını derinlemesine anlamalısınız. Daha önce oluşturduğumuz geniş perspektife dayanarak, bu bölüm sizi derinlemesine bir "hassas mekanik yolculuğa" çıkarıyor, X ekseni montajını parça parça inceleyerek soyut prensipleri somut gerçeklere dönüştürüyor.

3.1 Temel Bileşenlerin Ayrıntılı İncelemesi: X ekseni Yapısını Kavramak İçin Tek Bir Diyagram

Tüm X ekseni montajının havada patlamış gibi gözünüzde canlandığını hayal edin—birlikte çalışan karmaşık parça ağı anında netleşir. Mükemmel senkronizasyon içinde çalışan birkaç temel bileşenden oluşur:

• Güç Çekirdeği (Tahrik Motoru): Tüm hareketin kaynağı, hassas dönme gücünü ilemekten sorumludur.
  • Adım Motoru: Darbe sinyallerine tepki vererek ayrık “adımlar” halinde hareket eder. Avantajları düşük maliyet ve basit kontrol olup, giriş seviyesi veya masaüstü cihazlarda yaygındır. Kritik zayıflığı ise “açık döngü” modunda çalışmasıdır—hedeflenen konuma ulaşıp ulaşmadığını doğrulamadan komutları uygular. Aşırı yük altında “adım kaybı” yaşayabilir ve bu da kalıcı olarak hassasiyeti bozar.
  • Servo Motor: Gerçek zamanlı olarak tam konum ve hız bilgisi sağlayan bir kodlayıcı (encoder) içeren “kapalı döngü” sistemi. Herhangi bir sapma meydana geldiğinde, sistem anında düzeltici komutlar verir. Avantajları arasında olağanüstü yüksek hassasiyet, hızlı tepki, güçlü tork ve adım kaybı riskinin sıfır olması yer alır. Tüm endüstriyel sınıf lazer kesicilerin X ekseninin tahrik çekirdeği olarak servo motor kullandığını söylemek güvenlidir.
• Gücün Köprüsü (Aktarma Sistemi): Görevi, tahrik motorunun dönme çıkışını kesme kafasının X ekseni boyunca hassas ve verimli doğrusal hareketine dönüştürmektir. Bu, eksenin hassasiyetini ve hızını belirleyen ikinci önemli faktördür; özel yapılandırmalar bir sonraki bölümde detaylandırılmıştır.
• Dengenin Omurgası (Doğrusal Kılavuz Raylar ve Arabalar): Kesme kafasının yolunun mükemmel şekilde düz kalmasını sağlayan çelik omurga. Genellikle X ekseni kirişi üzerine bir veya iki ultra hassas taşlanmış ray monte edilir ve kesme kafası, içinde çelik bilyeler bulunan bir veya daha fazla araba ile sağlam şekilde sabitlenir. Ray hassasiyet sınıfları (genellikle H veya P) ve markalar (Tayvan HIWIN veya Japonya THK gibi) bir makinenin kalite ve dayanıklılığının kritik göstergeleridir.
• Sert Omurga (Portal Kirişi): X eksenindeki tüm diğer bileşenleri taşıyan fiziksel yapıdır. Temel performans ölçütü “dinamik rijitliktir”—hızlı ivmelenme veya yavaşlama sırasında bükülmeye ve titreşime karşı direnç gösterme yeteneği.
  • İç Görüş: Kirişin malzemesi ve iç tasarımı doğrudan kesim kalitesini etkiler. Düşük seviye makineler genellikle ekstrüzyon alüminyum profiller—hafif ancak rijitliği düşük, yüksek hızlı dönüşlerde rezonansa yatkın, bu da kesim kenarlarında dalgalanmalar bırakabilir. Orta ve üst seviye modeller genellikle havacılık sınıfı döküm alüminyum, kullanır, iç takviye nervürleriyle tek parça olarak dökülür ve hafiflik ile rijitlik arasında optimum denge sağlar. En üst düzey makineler ise bölümlü kaynakla birleştirilmiş ağır hizmet tipi çelik kirişler, kullanabilir, ardından olağanüstü rijitlik sağlamak için titiz gerilim giderme tavlaması uygulanır; bu sayede en zorlu koşullarda bile ayna gibi kesim hassasiyetini koruyarak aşırı ivmelenme mümkün olur.

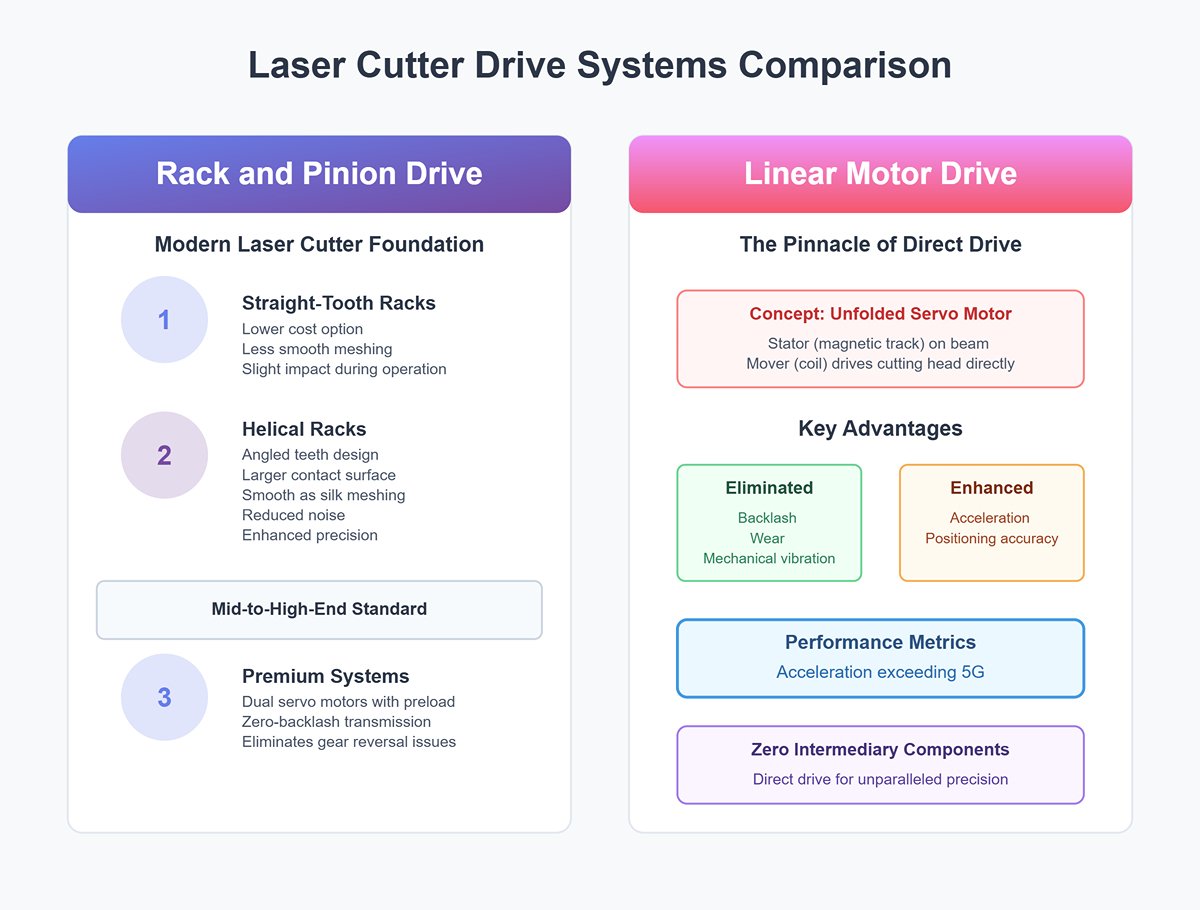

3.2 Aktarma Teknolojisi Karşılaştırması: Hangi X Ekseni İhtiyaçlarınıza En Uygun?

Motor gücünü kesme kafasına iletme yöntemi dört ana biçimde gelir; her biri makinenin maliyetini, performans sınırını ve ideal kullanım senaryolarını belirler.

Derinlemesine Analiz ve Seçim Bilgeliği:

• Kremayer ve Pinyon Tahrik: Modern lazer kesicileri anlamanın temel taşlarından biridir.
  • İç Görüş: Kremayerler farklı kalite sınıflarında gelir. Düz dişli kremayerler daha ucuzdur ancak dişli kavraması sırasında daha az pürüzsüzdür, hafif darbelere neden olur. Helis dişli kremayerler, açılı dişleri sayesinde daha geniş temas yüzeyine sahiptir ve ipek gibi pürüzsüz kavrar, gürültüyü azaltır ve hassasiyeti artırır—orta ve üst seviye makinelerde standarttır. Dişli ters dönüşünde boşluğu ortadan kaldırmak için, üst düzey sistemler ön yüklemeli çift servo motor kullanarak gerçekten sıfır boşluklu aktarım sağlar.
• Lineer Motor Tahrik: “Doğrudan tahrik” teknolojisinin zirvesi. Bir servo motorun açılıp düz bir şekilde serildiğini hayal edin—statoru (manyetik ray) kiriş boyunca monte edilir ve hareketli parçası (bobin) kesme kafasını doğrudan sürer. Bu, tüm ara aktarım bileşenlerini ortadan kaldırarak boşluğu, aşınmayı ve mekanik titreşimi yok eder, 5G’yi aşan ivmelenme ve eşsiz konumlandırma hassasiyeti sağlar.

3.3 Perde Arkasındaki Beyin: Kontrol Sistemi X eksenini Nasıl Komuta Eder

Motor ve aktarım sistemi X ekseninin ’uzuvları ve kasları“ ise, kontrol sistemi onun ”beyni ve sinir sistemi“dir, hassas komutlar verir.

• Sürücü: Beyin ile kas arasındaki sinir merkezi. Kontrol kartından gelen zayıf dijital sinyalleri (örneğin, “sağa 100 darbe hareket et”) servo motorun dönüşünü sağlayacak şekilde yükseltilmiş, yüksek voltajlı akımlara dönüştürür. Yüksek performanslı bir sürücü komutları daha hızlı ve pürüzsüz uygular, motorun dinamik tepkisini doğrudan etkiler.
• Kontrolcü Yazılımı: X ekseninin dinamik davranışını tanımlayan ruhudur. Yazılım içindeki hareket kontrol algoritmaları, kesim kalitesini ve verimliliğini şekillendiren kritik parametreleri belirler:
  • Hızlanma: X ekseninin durma halinden en yüksek hıza ne kadar hızlı ulaştığını belirler. Bu, çok sayıda kısa segment veya karmaşık tasarımlar kesilirken gerçek üretkenlikte temel bir faktördür.
• Sarsıntı/Darbe: Esasen "ivmenin değişim oranıdır." Basitçe söylemek gerekirse, makinenin ne kadar pürüzsüz bir şekilde başlatıldığını, durdurulduğunu veya köşelerden geçtiğini belirler. Yüksek sarsıntı değeri hareketleri keskin ve hızlı yapar ancak darbe kuvvetlerini artırarak mekanik titreşimleri tetikleyebilir. Çok düşük olursa hareketler yavaşlar, verimlilik düşer. Yapısal sağlamlık ile sarsıntı ayarları arasında mükemmel dengeyi sağlamak, üst düzey üretim ustalığının göstergesidir.

3.4 Yaygın Yanılgıları Gidermek

• Yanılgı 1: Motor markasına odaklanıp tahrik sistemi ve mekanik yapıyı göz ardı etmek. Gerçek: Bir motorun performansı fıçıdaki tek bir çıtadır. Gevşek bir zamanlama kasnağı, aşınmış kılavuz ray veya rijitliği olmayan bir çapraz kiriş, üst düzey bir servo motorun avantajlarını kolayca boşa çıkarabilir. Mekanik hassasiyet her zaman elektriksel hassasiyetin temelidir. Genel performans en zayıf bileşen tarafından sınırlanır.
• Yanılgı 2: X ekseninin bağımsız hareket ettiğini düşünmek, Y ekseni ile olan hassas koordinasyonunu göz ardı etmek. Gerçek: X ekseni kiriş, Y ekseni kılavuz raylarının üzerinde durur. X ekseni kirişi ve her iki Y ekseni kılavuz rayı tam olarak 90° açı, ile tutulmazsa, kestiğiniz her dikdörtgen hafif bir paralelkenara dönüşür ve her daire bir elips haline gelir. “Portal karelik hatası” olarak bilinen bu sorun, montaj ustalığının ve uzun vadeli kararlılığın önemli bir göstergesidir ve sıkça karşılaşılan bir doğruluk problemidir.
• Yanılgı 3: Maksimum hızın peşinden koşmak, ivmeyi yapısal sağlamlıkla eşleştirmemek. Gerçek: Daha önce bahsedildiği gibi, karmaşık parçalar kesilirken 120 m/dk’lık en yüksek hıza nadiren ulaşılır. Gerçek verimlilik sağlayıcı unsur ivmelenme. Yüksek ivmeyi desteklemek için sağlam kiriş ile yüksek tepkili servo sistem. gerekir. Bu üçü uyumlu bir "performans üçgeni" oluşturur. 2G ivmeye ve sağlam bir kirişe sahip bir makine, daha yüksek nominal hıza sahip ancak yalnızca 1G ivme ve zayıf bir kirişe sahip bir makineden daha iyi performans gösterir.

IV. X-Ekseni Özellikleri ve Performansı

Ana özellikler

• Seyahat mesafesi:
  • X ekseni için tipik değerler 800 mm ile 3000 mm arasında değişir.
  • Önemi: Daha geniş seyahat mesafeleri, tek bir kurulumda daha büyük iş parçalarının veya birden fazla küçük parçanın kesilmesine olanak tanır.
• Maksimum hız:
  • Tipik değerler 50 m/dk ile 60 m/dk arasında değişir.
  • Önemi: Daha yüksek hızlar, özellikle uzun düz kesimlerde daha hızlı üretim süreleri sağlar.
• İvme oranları:
  • Tipik değerler 8 m/s² ile 10 m/s² arasında değişir.
  • Önemi: Daha yüksek ivme oranları, yön değişikliklerinin daha hızlı yapılmasını sağlar ve karmaşık şekillerin kesim hızını genel olarak artırır.
• Konumlandırma hassasiyeti ve tekrarlanabilirlik:
  • Tipik değerler ±0,015 mm ile ±0,08 mm arasında değişir.
  • Önemi: Daha yüksek hassasiyet, havacılık ve tıbbi cihaz üretimi gibi sektörlerde kritik olan kesin kesimleri garanti eder.

Hız ve Hassasiyet Parametreleri

Lazer kesim makinelerinde X ekseninin hız ve hassasiyetini tanımlayan birkaç önemli parametre vardır. Bu parametreleri anlamak, belirli uygulamalar için doğru makinenin seçilmesine ve performansının optimize edilmesine yardımcı olur.

Hız

X ekseninin hareket hızı, lazer kesim makinesinin kesim hızını doğrudan etkiler. Daha yüksek hızlar, özellikle yüksek hacimli üretim ortamlarında verimliliği artırmak için tercih edilir.

• Maksimum Hız: Genellikle metre/dakika (m/dak) veya inç/saniye (ips) cinsinden ölçülür. Üst düzey makineler 120 m/dak veya daha yüksek hızlara ulaşabilir.
• Hızlanma/Yavaşlama: X ekseninin hızlanma veya yavaşlama oranı, toplam çevrim süresini ve kesme verimliliğini etkiler. Karmaşık kesme yollarında yüksek hızları korumak için hızlı hızlanma çok önemlidir.

Hassasiyet

İstenilen boyutlardan minimum sapma ile yüksek kaliteli kesimler elde etmek için hassasiyet kritik öneme sahiptir. X ekseninin hassasiyetini etkileyen birkaç faktör vardır:

• Konumlandırma Hassasiyeti: X ekseninin belirli bir konuma minimum sapma ile ulaşabilme yeteneği, genellikle mikrometre (µm) cinsinden ölçülür. Yüksek hassasiyetli makineler ±10 µm içinde konumlandırma doğruluğu sağlayabilir.
• Tekrarlanabilirlik: X ekseninin belirli bir konuma tekrar tekrar dönebilme yeteneği, tutarlı kesme kalitesi için kritik öneme sahiptir. Tekrarlanabilirlik de mikrometre cinsinden ölçülür.
• Çözünürlük: X ekseninin hareket edebileceği en küçük artış, kesimde elde edilebilecek detay seviyesini etkiler. Yüksek çözünürlüklü sistemler 1 µm kadar küçük artışlar sağlayabilir.

X Ekseni Performansını Etkileyen Faktörler

Lazer kesme makinelerinde X ekseninin performansını etkileyebilecek çeşitli faktörler vardır. Bu faktörleri anlamak, optimum çalışmayı sürdürmek ve istenilen kesme kalitesine ulaşmak için önemlidir.

Mekanik Faktörler

• Hizalama: X ekseni bileşenlerinin doğru hizalanması, hassasiyeti korumak için kritik öneme sahiptir. Yanlış hizalama, doğruluk kaybına ve düzensiz kesimlere yol açabilir.
• Aşınma ve Yıpranma: Zamanla rulmanlar, kayışlar ve vidalar gibi mekanik bileşenler aşınabilir, bu da X ekseninin performansını etkiler. Düzenli bakım ve aşınan parçaların zamanında değiştirilmesi önemlidir.
• Titreşim: Aşırı titreşim, X ekseninin hassasiyetini olumsuz etkileyebilir. Kararlı ve titreşimsiz bir çalışma ortamı sağlamak, doğruluğu korumaya yardımcı olur.

Çevresel Faktörler

• Sıcaklık: Aşırı sıcaklıklar, X ekseninin malzemelerini ve bileşenlerini etkileyerek termal genleşme veya büzülmeye neden olabilir. Kontrollü sıcaklık ortamı sağlamak, tutarlı performans için önemlidir.
• Toz ve Parçacıklar: Toz ve parçacık birikmesi, X ekseninin düzgün çalışmasını engelleyebilir. Düzenli temizlik ve koruyucu kapak kullanımı bu sorunu azaltabilir.

Yazılım ve Donanım Yazılımı

• CNC Kontrol Sistemi: Bilgisayarlı Nümerik Kontrol (CNC) sistemleri, X ekseninin performansında kritik rol oynar. Uyarlanabilir kontrol ve gerçek zamanlı geri bildirim gibi özelliklere sahip gelişmiş yazılımlar, hassasiyeti ve hızı artırabilir.
• Donanım Yazılımı Güncellemeleri: Makinenin ürün yazılımının düzenli olarak güncellenmesi, hataların giderilmesi ve yeni özellikler veya optimizasyonların uygulanmasıyla X ekseninin performansını artırabilir.

V. X Ekseni ile İlgili Yaygın Sorunlar

Lazer kesim makinelerinde X ekseni, kesim işlemlerinde hassasiyet ve verimlilik sağlamak için kritik öneme sahiptir. Ancak, performansını ve kesim kalitesini etkileyebilecek çeşitli sorunlar ortaya çıkabilir.

Hizalama ve Kalibrasyon Sorunları

Hizalama Sorunlarının Nedenleri

X ekseninin yanlış hizalanması, aşağıdakiler dahil olmak üzere çeşitli faktörlerden kaynaklanabilir:

• Mekanik Darbe: Çalışma sırasında ani darbeler veya çarpışmalar, X ekseni bileşenlerinin yanlış hizalanmasına neden olabilir.
• Yanlış Kurulum: X ekseni bileşenlerinin hatalı kurulumu veya montajı, başlangıçta yanlış hizalanmaya yol açabilir.
• Termal Genleşme: Sıcaklık dalgalanmaları, malzemelerin genleşmesine veya büzülmesine neden olarak zamanla hizalama sorunlarına yol açabilir.

Hizalama Sorunlarının Etkileri

Yanlış hizalama, lazer kesim makinesinin performansını olumsuz etkileyebilecek çeşitli sonuçlara yol açabilir:

• Hatalı Kesimler: Yanlış hizalama, lazer ışınının hedeflenen yolundan sapmasına neden olabilir. Bu da hassasiyetten yoksun kesimlere yol açar.
• Tutarsız Kalite: Kesim kalitesi değişkenlik gösterebilir, bu da nihai üründe tutarsızlıklara neden olur.
• Artan Aşınma: Yanlış hizalanmış bileşenler düzensiz aşınma yaşayarak ömürlerini kısaltır ve sık bakım gereksinimine yol açar.

Kalibrasyon Çözümleri

X ekseninin düzenli olarak kalibre edilmesi, hizalamasını korumak ve hassas kesim sağlamak için gereklidir. Kalibrasyon şunları içerir:

• Hizalama Araçlarının Kullanılması: Kalibrasyon, komparatörler, lazer hizalama sistemleri ve mastarlar gibi hizalama araçlarının kullanılmasını içerir.
• Yazılım Kalibrasyonu: Birçok CNC sistemi, X ekseni hizalamasını otomatik olarak ayarlayabilen yazılım tabanlı kalibrasyon rutinleri sunar.
• Rutin Kontroller: Düzenli olarak hizalamayı kontrol etmek ve gerekli ayarlamaları yapmak, uzun vadeli hizalama sorunlarını önleyebilir.

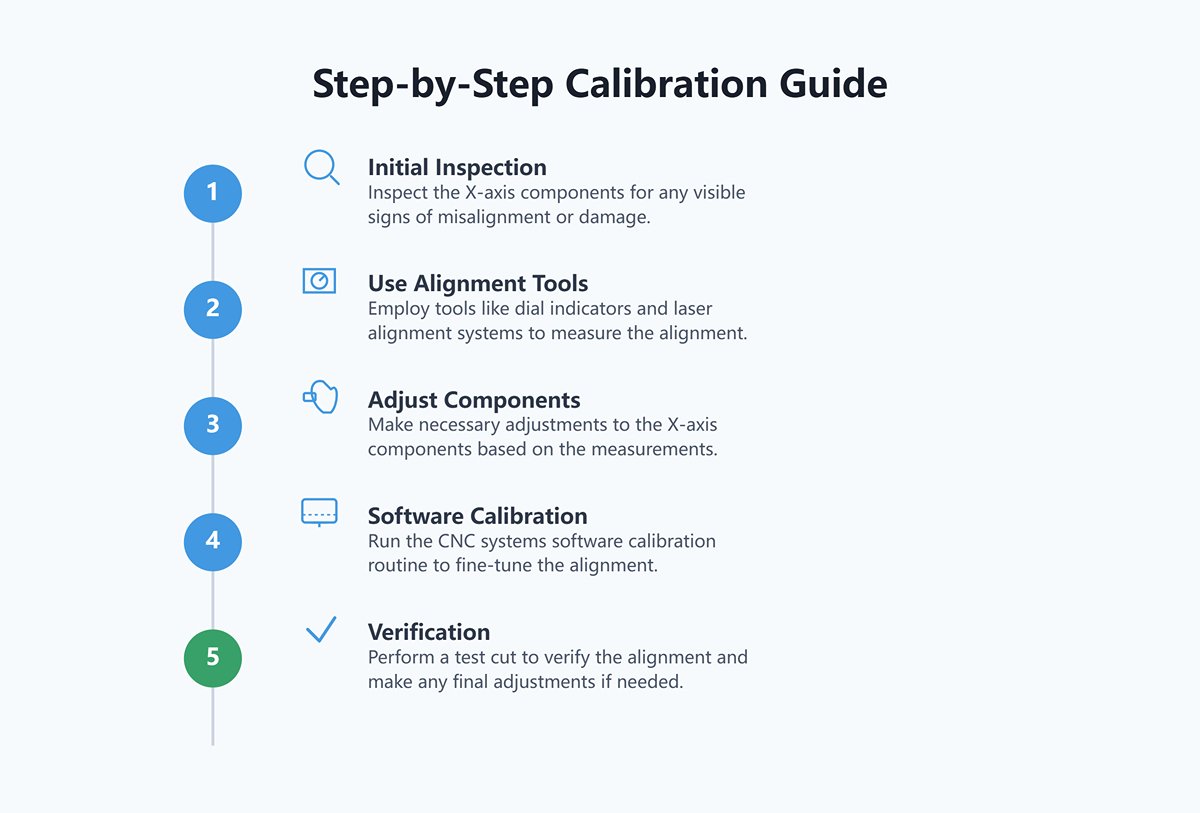

Adım Adım Kalibrasyon Kılavuzu:

1. İlk İnceleme: X ekseni bileşenlerini, görünür hizalama bozukluğu veya hasar belirtileri açısından inceleyin.
2. Hizalama Araçlarını Kullanma: Hizalamayı ölçmek için komparatörler ve lazer hizalama sistemleri gibi araçlar kullanın.
3. Bileşenleri Ayarlama: Ölçümlere dayanarak X ekseni bileşenlerinde gerekli ayarlamaları yapın.
4. Yazılım Kalibrasyonu: CNC sisteminin yazılım kalibrasyon rutinini çalıştırarak hizalamayı ince ayar yapın.
5. Doğrulama: Hizalamayı doğrulamak için bir test kesimi gerçekleştirin ve gerekirse son ayarlamaları yapın.

Mekanik Parçalardaki Aşınma ve Yıpranma

Yaygın Aşınan Bileşenler

X ekseninin birkaç mekanik parçası aşınma ve yıpranmaya karşı hassastır, bunlar şunları içerir:

• Bilyalı Vidalı Mil ve Rulmanlar: Bilyalı vidalar ve rulmanlar gibi yüksek hassasiyetli bileşenler, sürekli kullanım nedeniyle aşınabilir. Araştırmalar, bilyalı vidaların ortalama ömrünün kullanım ve bakıma bağlı olarak 3 ila 5 yıl arasında değişebileceğini göstermektedir.
• Kayışlar ve Kasnaklar: Kayış tahrikli sistemlerde, kayışlar ve kasnaklar aşınabilir veya gevşeyebilir, bu da X ekseni performansını etkileyebilir.
• Doğrusal Kılavuzlar: X ekseni boyunca düzgün hareketi sağlayan doğrusal kılavuzlar zamanla kir biriktirebilir ve aşınabilir.

Aşınma Belirtileri

Aşınma belirtilerini erken tespit etmek, daha büyük sorunları önlemeye yardımcı olabilir. Yaygın göstergeler şunlardır:

• Artan Sürtünme: Hareket sırasında aşırı sürtünme, aşınmış rulmanlar veya bilyalı vidalara işaret edebilir.
• Kayma: Kayış tahrikli sistemlerde, kayışın kayması aşınma belirtisi olabilir.
• Olağandışı Sesler: X ekseni hareketi sırasında öğütme veya gıcırdama sesleri, bileşen aşınmasına işaret edebilir.

Bakım ve Değişim

Aşınmış parçaların düzenli bakımı ve zamanında değiştirilmesi, X ekseni performansını korumak için çok önemlidir:

• Yağlama: Hareketli parçaların uygun şekilde yağlanması, sürtünmeyi ve aşınmayı azaltabilir. Endüstri standartları, bilyalı vidaların ve doğrusal kılavuzların her 200 çalışma saatinde yağlanmasını tavsiye eder.
• Denetim: Bilyalı vidalar, rulmanlar, kayışlar ve doğrusal kılavuzlar gibi bileşenlerin rutin olarak incelenmesi—örneğin bilyalı vidalarda boşluk veya kayışlarda renk değişimi kontrolü—aşınmanın erken tespit edilmesine yardımcı olabilir.
• Değiştirme: Aşınmış parçaların zamanında değiştirilmesi, daha ciddi sorunları önleyebilir ve tutarlı performans sağlar.

Yazılım ve Donanım Yazılımı Sorunları

Yaygın Yazılım Sorunları

Yazılım ve donanım yazılımı, X ekseninin hassas hareketini kontrol eder. Ancak, çeşitli sorunlar ortaya çıkabilir:

• Güncel Olmayan Yazılım: Güncel olmayan yazılım veya donanım yazılımı (firmware) kullanmak, uyumluluk sorunlarına yol açabilir ve X ekseninin performansını etkileyebilir.
• Yapılandırma Hataları: Yanlış yapılandırma ayarları, X ekseninin hatalı hareket etmesine ve kesimlerin yanlış olmasına neden olabilir.
• Yazılım Hataları: Yazılımdaki hatalar, X ekseni kontrolünü etkileyen düzensiz davranışlara veya çökme sorunlarına yol açabilir.

Yazılım Sorunlarını Teşhis Etme

Yazılımla ilgili sorunları teşhis etmek şunları içerir:

• Hata Günlükleri: Hata günlüklerini ve teşhis raporlarını kontrol etmek, yazılım sorunlarını belirlemeye yardımcı olabilir.
• Donanım Yazılımı Güncellemeleri: Donanım yazılımını (firmware) düzenli olarak güncellemek, hataları giderebilir ve performansı artırabilir.
• Yapılandırma İncelemesi: Yapılandırma ayarlarını gözden geçirmek ve düzeltmek, X ekseninin doğru şekilde hareket etmesini sağlayabilir.

Çözümler ve En İyi Uygulamalar

Yazılım ve donanım yazılımı sorunlarını azaltmak için şu en iyi uygulamaları izleyin:

• Düzenli Güncellemeler: Yazılımı ve donanım yazılımını üreticinin güncelleme talimatlarını takip ederek güncel tutun, böylece en son özelliklerden ve hata düzeltmelerinden yararlanabilirsiniz.
• Doğru Yapılandırma: Yapılandırma ayarlarının, kullanılan lazer kesim makinesine uygun şekilde doğru olarak yapıldığından emin olun.
• Yedekleme ve Geri Yükleme: Yazılım ve yapılandırma ayarlarını düzenli olarak yedekleyin, böylece sorun durumunda sistemi hızlıca geri yükleyebilirsiniz.

VI. X Ekseni ile Lazer Kesimin Pratik Uygulamaları

Sektöre Özgü Örnekler

Otomotiv Endüstrisi

Otomotiv sektöründe, gelişmiş X ekseni teknolojisi ile lazer kesim, yüksek hassasiyetle karmaşık bileşenlerin üretiminde kullanılmaktadır. Başlıca uygulamalar şunlardır:

• Gövde Panelleri: BMW, elektrikli araçları için hafif ve yüksek mukavemetli alüminyum gövde panelleri üretmek amacıyla gelişmiş X ekseni sistemlerine sahip lazer kesim kullanmaktadır. Bu hem performansı hem de verimliliği artırır.
• Şasi Bileşenleri: Hassas X ekseni kontrolü ile lazer kesim, şasi bileşenlerinin doğru şekilde kesilmesini sağlayarak uygun montaj ve yapısal bütünlüğü korur.
• İç Trim: Gösterge panelleri ve kapı panelleri gibi detaylı iç trim parçaları, üstün hassasiyet için lazer kesim teknolojisi kullanılarak üretilir.

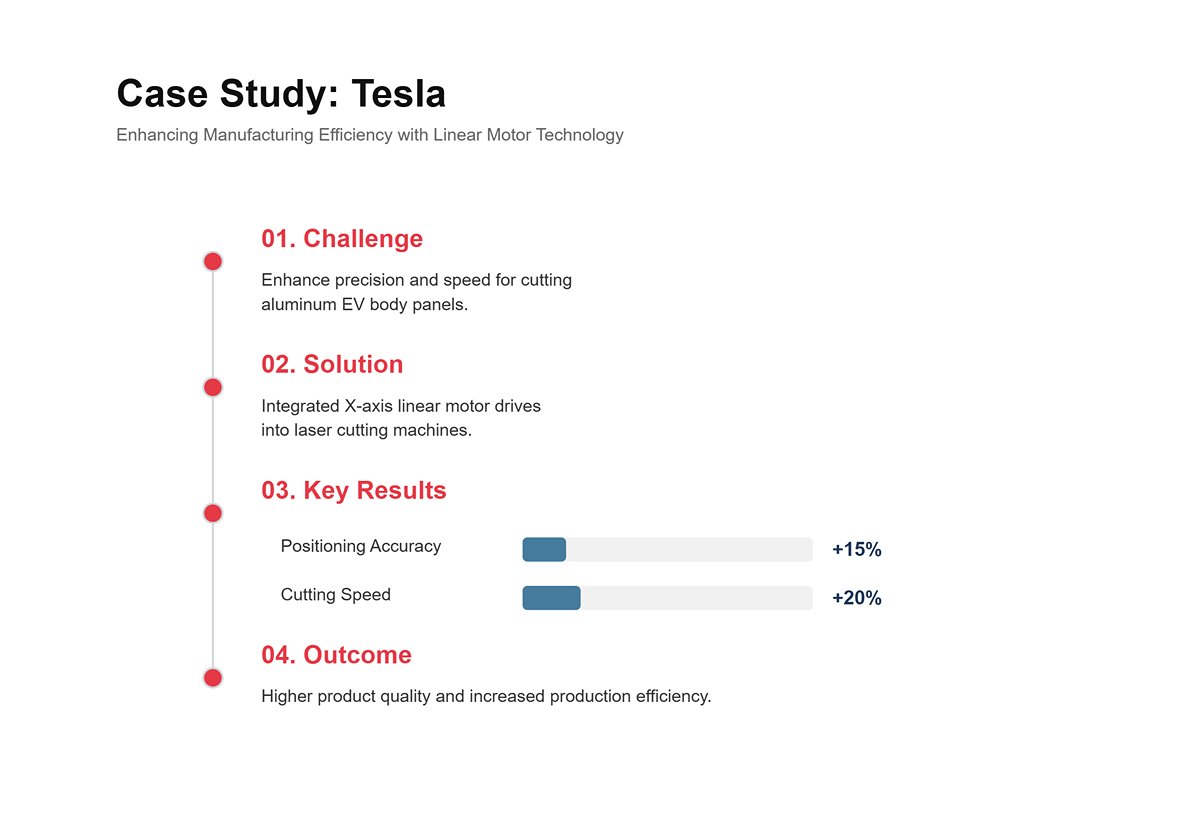

Örnek: Tesla, lazer kesim makinelerinin X eksenine doğrusal motor sürücüleri entegre ederek konumlandırma doğruluğunda % ve kesme hızında % artış sağlamıştır. Bu gelişmiş hassasiyet, gövde panellerinin mükemmel şekilde oturmasını sağlayarak montaj süresini azaltmış ve üretim verimliliğini artırmıştır.

Havacılık Endüstrisi

Havacılık endüstrisi, yüksek hassasiyet ve kalite standartları gerektirdiğinden, gelişmiş X ekseni mekanizmaları ile lazer kesim çeşitli uygulamalar için idealdir:

• Türbin Kanatları: Yüksek hassasiyetli X ekseni kontrolü, motor performansı için kritik olan türbin kanatlarının doğru şekilde kesilmesini sağlar.
• Yapısal Bileşenler: Karmaşık geometrilere sahip yapısal bileşenlerin üretiminde lazer kesim kullanılarak dar toleranslar korunur.
• Sac Metal İmalatı: Havacılık üreticileri, uçak montajlarında kullanılan sac metal parçaların imalatında lazer kesime güvenir.

Örnek: Boeing, uçakları için titanyum bileşenler üretmek amacıyla gelişmiş X ekseni sistemlerine sahip lazer kesim teknolojisi kullanmaktadır. Bu, yüksek hassasiyet ve azaltılmış malzeme israfı ile havacılık endüstrisinin sıkı standartlarını karşılar.

Tıbbi Cihazlar

Tıbbi cihaz endüstrisinde, hassas X ekseni kontrolü ile lazer kesim, karmaşık ve hassas bileşenlerin üretimi için gereklidir:

• Cerrahi Aletler: Lazer kesim, minimum çapak veya kusur ile ince ve hassas cerrahi aletler üretir.
• İmplantlar: X ekseni, stent gibi implantların doğru şekilde kesilmesini sağlayarak uygun oturma ve işlevsellik temin eder.
• Tanı Ekipmanları: Lazer kesim, yüksek hassasiyet ve güvenilirlik gerektiren tanı ekipmanı bileşenlerinin üretiminde kullanılır.

Örnek: Medtronic, karmaşık desenlere sahip stentler üretmek için gelişmiş X ekseni mekanizmalarıyla lazer kesim kullanır. Bu, yüksek hassasiyet ve kalite standartlarını koruyarak hasta güvenliğini ve ürün etkinliğini sağlar.

X Ekseni Performansını Gösteren Vaka Çalışmaları

Otomotiv Üretimi: Tesla

Senaryo: Tesla, elektrikli araçları için alüminyum gövde panellerinin kesim hassasiyetini ve hızını artırma ihtiyacı duydu.

Çözüm: Tesla, lazer kesim makinelerinin X eksenine doğrusal motor tahrikleri entegre ederek şu sonuçları elde etti:

• 15% Konumlandırma Hassasiyetinde İyileşme: Artan hassasiyet, gövde panellerinin mükemmel şekilde oturmasını sağlayarak montaj süresini azalttı.
• 20% Kesim Hızında Artış: Daha hızlı kesim hızları, üretim kapasitesini artırarak yüksek talebi karşıladı.

Sonuç: Tesla'nın gelişmiş X ekseni teknolojisine yaptığı yatırım, daha yüksek kaliteli ürünler ve artan üretim verimliliği ile pazar başarısına katkıda bulundu.

Havacılık Üretimi: Lockheed Martin

Senaryo: Lockheed Martin, savaş uçakları için titanyum yapısal bileşenlerin hassas kesimine ihtiyaç duydu.

Çözüm: Şirket, lazer kesim makinelerinin X eksenine yapay zekâ destekli uyarlamalı kontrol uygulayarak şu sonuçlara ulaştı:

• 25% Kesim Hassasiyetinde Artış: Sürekli ayarlamalar, kesim doğruluğunu artırarak katı havacılık standartlarını karşıladı.
• 15% Malzeme İsrafında Azalma: Optimize edilmiş kesim yolları, malzeme israfını azaltarak üretim maliyetlerini düşürdü.

Sonuç: Gelişmiş X ekseni teknolojisinin benimsenmesi, Lockheed Martin’in yüksek kaliteli bileşenleri verimli şekilde üretmesini sağlayarak havacılık sektöründe rekabet avantajını korumasına yardımcı oldu.

VII. Sıkça Sorulan Sorular

1. X ekseni hizalama sorunlarının yaygın belirtileri nelerdir?

X ekseni hizalama sorunlarının yaygın belirtileri şunlardır:

• Hatalı Kesimler: Kesim yolundan sapmalar.
• Tutarsız Kalite: Kesim kalitesinde değişiklikler.
• Artan Aşınma: Mekanik bileşenlerde düzensiz aşınma.
• Olağandışı Sesler: X ekseni hareketi sırasında öğütme veya gıcırtı sesleri.

Düzenli bakıma rağmen bu sorunlarla sık sık karşılaşıyorsanız, bu ekipmanınızın yaşlandığını gösterebilir. Gelişmiş hizalama teknolojisine sahip modern bir lazer kesim makinesi araştırmak uzun vadeli değerli bir çözüm olabilir.

2. X ekseninde ne sıklıkla bakım yapmalıyım?

Bakım sıklığı, makinenin kullanımına ve çalışma koşullarına bağlıdır. Ancak genel bir kılavuz şunları içerir:

• Günlük Bakım: Görsel inceleme, temizlik ve yağlama kontrolleri.
• Haftalık Bakım: Hizalama doğrulaması, bağlantı elemanlarının sıkılması ve yazılım güncellemelerinin kontrolü.
• Aylık Bakım: Kapsamlı yağlama, bileşen incelemesi ve performans testi.

Modelinize özel bakım prosedürlerinin ayrıntılı dökümünü almak için ürünümüzün broşürlerimizi, rehberlerini ve takvimlerini içeren kapsamlı belgelerini indirebilirsiniz.

3. Yazılım güncellemeleri X ekseninin performansını artırabilir mi?

Kesinlikle, yazılım güncellemeleri X ekseninin performansını korumak ve geliştirmek için çok önemlidir. Şunları yapabilirler:

• Hataları Düzeltmek: Hareket ve hassasiyeti etkileyebilecek sorunları çözmek.
• Özellikleri Geliştirmek: Yeni işlevler ve optimizasyonlar eklemek.
• Uyumluluğu Artırmak: Yazılımın en yeni donanım ve ürün yazılımı ile sorunsuz çalışmasını sağlamak.

Tüm sorun giderme adımlarını—rutin bakım ve en son yazılım güncellemelerini yüklemek gibi—tüketmenize rağmen makineniz hâlâ performans sorunları yaşıyorsa, teknik destek ekibimiz size yardımcı olmaya hazırdır. Lütfen çekinmeden bize ulaşın kişiselleştirilmiş yardım ve uzman tavsiyesi için bizimle iletişime geçin.
