Vasküler bir stent ve tıbbi bir tekstil ürünü, her ikisi de tıbbi lazer uygulamaları olarak adlandırılabilir, ancak benzerlik burada biter. Stent, ince metal borularda sıkı bir şekilde kontrol edilen ısı etkileriyle mikroskobik yuvalar gerektirebilir. Tekstil ürünü ise lazerin sentetik bir kenarı tek geçişte kesip mühürlemesi sayesinde avantaj sağlayabilir.

Bu fark, bir endüstri etiketinin makine seçimi için neden zayıf bir başlangıç noktası olduğunu açıklar. “Otomotiv”, “elektronik” ve “ambalaj”, bir parçanın nerede kullanıldığını tanımlar, nasıl üretilmesi gerektiğini değil. Her endüstri farklı malzemeler, kalınlıklar, geometriler, kalite standartları ve üretim hacimleri içerir.

Pratik soru, bir endüstrinin lazer kullanıp kullanmadığı değildir. Soru, tanımlanmış bir lazer işleminin, kabul edilebilir bir temsili parçayı gereken hızda ve toplam maliyette üretip üretemeyeceğidir.

Süreci Parçadan Geriye Doğru Seçin

Faydalı bir uygulama incelemesi, üretilen özellik ile başlar. İşlemi, malzemeyi ve kalınlığı, kritik geometriyi, toleransı, kabul edilebilir kenar durumunu, parti boyutunu, yıllık hacmi ve tasarım değişikliklerinin sıklığını kaydedin. Kaynak türü ve güç daha sonra gelir.

Bu sıra, yaygın bir satın alma hatasını önler. Etkileyici bir güce, hıza veya kapsamlı bir endüstri listesine sahip bir makine; en küçük delikte, en ısıya duyarlı kaplamada, en dar köşede veya gereken kenar bitişinde başarısız olabilir. Daha az dramatik özelliklere sahip bir makine, eğer takımlama veya ikincil bitirme işlemleri olmaksızın montaja hazır bir parçayı tutarlı bir şekilde üretebiliyorsa daha fazla değer yaratabilir.

Kesme; markalama, delme veya çentik açma ile aynı şey değildir

“Lazer işleme” terimi genellikle birkaç farklı operasyonu gizler. Kesme, malzemeyi tam kalınlığı boyunca ayırır. Markalama, parçayı ayırma amacı gütmeden yüzeyi değiştirir. Gravür, derinlik oluşturmak için malzemeyi kaldırır. Delme, tekil delikler açar. Çentik açma, kontrollü bir yolu zayıflatırken, delik açma işlemi tekrarlanan açıklıklar veya zayıflatılmış noktalar oluşturur. Öpücük kesim (kiss cutting), alt tabakayı korurken üst katmandan geçer.

Her operasyon; nokta boyutu, darbe davranışı, enerji yoğunluğu, odak kontrolü, hareket, tahliye ve kalıntı temizliğinin farklı bir dengesini gerektirir. Bir ambalaj; kalıcı bir kod, kısmi derinlikte bir katlama çizgisi, havalandırma delikleri ve dış bir profil gerektirebilir. Dört özellik de bir lazer içerse de, aynı makine gereksinimlerini dayatmazlar.

Sadece nominal güç bu yeteneği tanımlayamaz. Benzer güç değerlerine sahip iki sistem, dalga boyları, ışın kaliteleri, darbe süreleri, optikleri, hareket platformları, iş tutucuları, yardımcı gazları ve tahliye sistemleri farklı olduğu için farklı sonuçlar üretebilir.

Daha somut bir karşılaştırma için, ADH Machine Tool ürün broşürlerini indirin CNC tabanlı lazer kesim portföyünü ve mevcut sistem konfigürasyonlarını incelemek için.

Malzeme ve kalınlık, fiziksel süreç penceresini belirler

Malzeme, amaçlanan değişikliği yaratmak için lazer dalga boyunda yeterli enerjiyi emmelidir. Yansıyan veya iletilen enerji, çok az faydalı iş yapar. Yanlış bölgede emilen enerji; bir kaplamaya, yapıştırıcıya, alt katmana veya bitişik bir özelliğe zarar verebilir.

Kalınlık, hem enerji talebini hem de kesilen boşluktan (kerf) malzeme çıkarma zorluğunu artırır. Yetersiz etkili enerji; eksik kesimlere, yapışık liflere, ağır çapağa veya dengesiz işleme neden olabilir. Aşırı ısı; kömürleşmeye, renk bozulmasına, eğrilmeye, erimeye, geniş bir ısıdan etkilenen bölgeye veya yakındaki katmanların hasar görmesine neden olabilir.

Daha fazla güç, evrensel bir çözüm değildir. Bir kaplama, alt tabakası temiz bir şekilde kesilmeden önce yanabilir. Bir polimer, ışından uzağa eriyebilir. Bir kompozitte, bir bileşen yok olurken diğeri kalabilir. Artan güç, kontrolü iyileştirmeden sadece daha fazla ısı biriktirebilir.

Malzeme isimleri de nihai onay için çok geniştir. Sınıf, alaşım, reçine, takviye, pigment, kaplama, yüzey durumu, kalınlık varyasyonu ve tedarikçi farklılıkları, sürecin işleyişini değiştirebilir. Denemeler, gerçek kaplamalar ve katmanlar dahil olmak üzere, maksimum ilgili kalınlıktaki gerçek üretim malzemesini kullanmalıdır.

Geometri ve kenar kalitesi, gerçek değeri belirler

Lazer, "kerf" adı verilen dar bir malzeme şeridini kaldırır. Işın hiçbir kesme kuvveti uygulamadığından; hassas iş parçaları, karmaşık profiller, birbirine yakın özellikler ve karmaşık takımlama gerektirecek parçalar için yararlı olabilir.

Temassız işleme boyutsal olarak mükemmel değildir. Odaklanmış noktanın sonlu bir boyutu vardır, kesim genişliği kalınlık boyunca değişebilir ve ısı ince kesitleri bozabilir. Hareket sistemi yavaşlayıp yön değiştirdiği için köşeler, uzun düz yollardan farklı enerji alır. Küçük delikler, aynı tabaka üzerindeki daha büyük konturlardan farklı davranabilir.

Bu nedenle bitmiş parça toleransı; ışın davranışına, makine konumlandırmasına, termal etkilere, malzeme varyasyonuna, fikstürlemeye ve ölçüme bağlıdır. Malzeme hareket ederse, kenar geri çekilirse veya bileşen soğurken şekil değiştirirse, hassas kafa konumlandırması hassas bir parçayı garanti etmez.

Kenar kalitesi, boyutlar uygun olsa bile ticari durumu belirleyebilir. Çapak, oksidasyon, yanık, renk değişimi, koniklik, yeniden dökülen malzeme, kalıntı veya ısıdan etkilenen bölge; taşlama, parlatma, temizleme, kimyasal işlem veya muayene gerektirebilir. Lazer, kalıplama ihtiyacını ortadan kaldırır ve montaja hazır bir kenar üretirse gerçek bir değer yaratır. Eğer maliyeti kesimden finiş işlemlerine kaydırırsa, bu avantaj ortadan kalkabilir.

Hacim ve tasarım sıklığı ekonomik uygunluğu belirler

Dijital bir dosya, yeni bir fiziksel alet üretmeden lazer yolunu değiştirebilir. Bu esneklik; prototipler, karışık partiler, sıkça revize edilen ürünler ve çok sayıda parça numarasına sahip fabrikalar için değerlidir. Farklı profiller, yerleştirme (nesting) yoluyla aynı tabakayı paylaşabilir ve malzeme kullanımını iyileştirebilir.

Kararlı, yüksek hacimli üretim karşılaştırmayı değiştirir. Özel bir kalıp, zımba veya başka bir takımlı işlem, aynı geometri uzun süre tekrarlandığında kurulum maliyetini haklı çıkarabilir. On bin özdeş parça, yüzlerce değişen tasarım arasında bölünmüş on bin parçadan ekonomik olarak farklıdır.

Doğru birim, yalnızca kesim hızı değil, kabul edilen parça başına maliyettir. Hesaplama; makine süresini, elleçlemeyi, gazı, elektriği, optikleri, sarf malzemelerini, tahliyeyi, bakımı, hurdayı, muayeneyi, finiş işlemlerini, duruş süresini ve operatör müdahalesini içermelidir. Sık sık düzeltme gerektiren hızlı bir süreç, vaat edilen çıktıyı sağlamayacaktır.

Fiber, CO2, UV ve Ultra Hızlı Lazerler Birbirinin Yerine Kullanılamaz

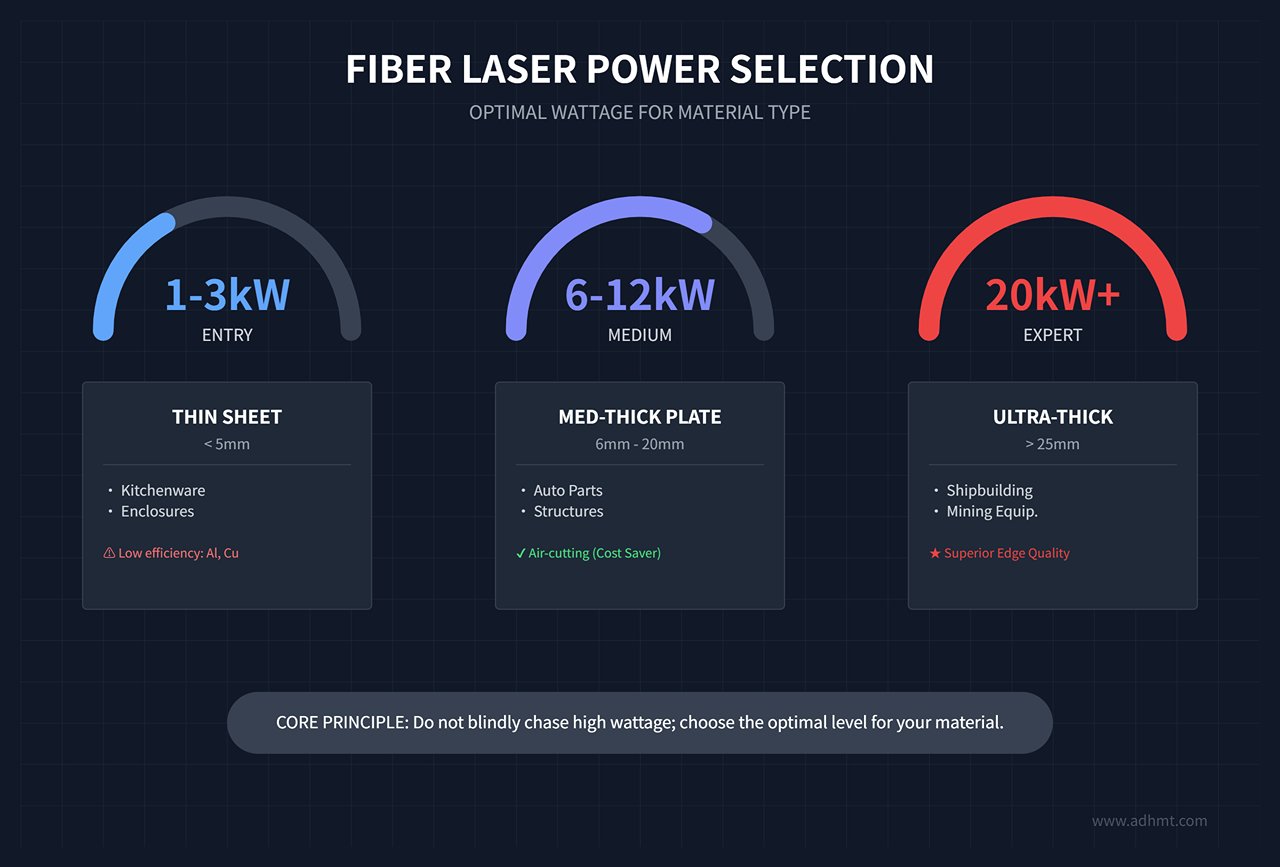

Yaygın fiber kesim kaynakları yakın kızılötesi enerji sağlar ve genellikle metal işleme için güçlü adaylardır. CO2 lazerler daha uzun dalgalı kızılötesi enerji yayar ve birçok organik ve metalik olmayan malzeme için yaygın olarak kullanılır; uygun şekilde yapılandırılmış sistemler metalleri de kesebilir.

UV kaynakları, daha uzun dalga boylarına zayıf tepki veren malzemelerin yüzeyine yakın yerlerde güçlü bir şekilde etkileşime girebilir. Belirli polimerlerde, kaplamalarda, elektronikte ve çok katmanlı yapılarda ince detaylar ve lokalize temizleme için kullanışlıdırlar.

Ultra hızlı, tek bir özel dalga boyundan ziyade darbe süresini tanımlar. Son derece kısa darbeler, enerjinin çoğu ısı olarak çevreleyen malzemeye yayılmadan önce enerji biriktirir. Bu, küçük bir ısıdan etkilenen bölge ile hassas ablasyon sağlayabilir, ancak geleneksel bir termal kesimin kabul edilebilir olduğu durumlarda daha düşük temizleme hızları ve daha yüksek ekipman maliyetleri gereksiz olabilir. Bir UV lazer de ultra hızlı olabilir, bu nedenle bu etiketler dört kalite seviyesi olarak ele alınmamalıdır.

Soğurma, kaynak seçimini başlatır; ancak bitirmez. Darbe süresi, nokta boyutu, ışın kalitesi, odak derinliği, gaz, hareket ve temizleme mekanizması; soğurulan enerjinin temiz bir özellik mi yoksa hasarlı bir hurda mı üreteceğini belirler. Nihai seçim, temsili parçalar üzerinde kanıtlanmalıdır.

12 Endüstride Lazer Kesim Uygulamaları

Aşağıdaki endüstriler uygulama alanlarıdır, makine kategorileri değildir. Her biri iyi lazer fırsatları ve başka bir sürecin daha ekonomik veya teknik olarak daha güvenli olduğu net durumlar içerir.

Ek bağlam için, ADH Machine Tool'un lazer kesim ve ilgili sac metal süreçlerindeki CNC tabanlı deneyimi, bu genel bakışa bilgi sağlamaktadır: lazer kesim makinesi farklı endüstrilerde.

1. Genel Metal İmalatı

İmalat atölyeleri genellikle değişen yumuşak çelik, paslanmaz çelik ve alüminyum partileriyle uğraşır. Tipik ürünler arasında braketler, paneller, muhafazalar, koruyucular, şasiler, çerçeveler, borular ve yapısal profiller bulunur. Fiber lazer sistemleri genellikle güçlü adaylardır ve bu çeşitli iş yükü için ekipman değerlendiren atölyeler, ADH Machine Tool'un CNC lazer kesim makineleri, yüksek güçlü, geniş formatlı seçenekleri dahil olmak üzere ürünlerini keşfedebilir. Kalite, kalınlık, kaplama ve kenar gereksinimleri hala çalışılabilir aralığı belirler.

Lazerler bu ortama uygundur çünkü revize edilmiş CAD dosyaları yeni kalıplara gerek kalmadan revize edilmiş takım yollarına dönüşebilir. Karışık parça numaraları bir tabakayı paylaşabilir ve yuvalar, delikler, gönyeler ve dış konturlar tek bir dijital döngüde üretilebilir. Boru sistemleri aynı esnekliği profil kesimine ve uç formlarına da genişletir.

İkincil işler baskın olduğunda avantaj ortadan kalkar. Oksitlenmiş kaynak kenarları, konumlandırma özelliklerindeki çapaklar veya kötü kesim yüzeyleri; bükme, kaplama veya montaj öncesinde taşlama ve hazırlık işlemlerini artırabilir. Toleransların esnek olduğu kalın levhalar için plazma tercih edilebilir. Sabit delik desenleri için zımbalama daha uygun olabilirken, basit profillerin testere ve matkapla işlenmesi daha ucuz olabilir.

Test parçası; en küçük deliği, en dar ağı, en keskin köşeyi, en uzun kesimi ve daha sonra kaynaklanacak, bükülecek, kaplanacak veya konumlandırma için kullanılacak her kenarı içermelidir.

2. Otomotiv ve Mobilite

Otomotiv uygulamaları arasında yüksek mukavemetli çelik boşluklar, alüminyum paneller, hidroformlanmış borular, egzoz parçaları, batarya folyoları, bara çubukları, hava yastıkları ve iç döşeme kumaşları yer alır. Bu parçalar birkaç farklı süreç ailesini kapsadığından, tek bir “otomotiv lazeri” tüm aralığı nadiren iyi bir şekilde karşılar.

Lazerler; prototipler, model revizyonları, batarya platformu değişiklikleri, düşük hacimli varyantlar ve servis parçası üretimi sırasında değer yaratır. Beş eksenli sistemler, şekillendirme sonrasında biçimlendirilmiş panelleri ve boruları kırparak, geometri hala değişmekteyken özel kırpma kalıplarına olan ihtiyacı ortadan kaldırır. Otomatik taşıma sistemleri, doğrulanmış yolları mekanik takım aşınması olmadan tekrarlayabilir.

Uyumlu sentetik tekstillerde, lokalize ısı kenarı aynı anda kesip mühürleyebilir. Bu avantaj yalnızca kenar sertliği, erime geri çekilmesi, duman, kirlenme ve mekanik performans kabul edilebilir düzeyde kaldığında geçerlidir.

Tasarım sabit olduğunda ve hacim takım maliyetini karşılayacak kadar yüksek olduğunda, damgalama ve boşluk açma yöntemleri zorlu hale gelir. Bir pres, aynı konturu izleyen bir lazerden daha hızlı bir şekilde her parçayı üretebilir. Belirleyici faktör endüstri geleneği değil, geometrinin beklenen ömrü ve üretim hacmidir.

3. Havacılık ve Savunma

Havacılık parçaları; zorlu titanyum veya nikel alaşımlarını, karmaşık profilleri, ince delikleri ve mütevazı üretim miktarlarını birleştirebilir. Yaygın uygulamalar arasında braketler, ince alüminyum paneller, kanallar, şimler, contalar, yalıtım, soğutma delikleri ve şekillendirilmiş bileşenler bulunur.

Lazer işleme, düşük takım basıncı uygular, karmaşık geometrileri destekler ve parçaya özel sert takımlara olan ihtiyacı ortadan kaldırır. Malzeme pahalı olduğunda, hacimler düşük olduğunda ve revizyonlar mümkün olduğunda ekonomik olabilir. Yoğun delik desenleri ve düzensiz konturlar, mekanik erişimin zor olduğu durumlarda özellikle caziptir.

Ancak, kesim yasaklanmış bir ısıdan etkilenmiş bölge veya yeniden döküm tabakası bırakıyorsa, doğru bir profil bile kabul edilemez olabilir. Termal değişime izin verilmediğinde su jeti tercih edilebilir, ancak bu yöntem koniklik, aşındırıcı kullanımı, nem ve yüzey sorunlarını beraberinde getirir. Talaşlı imalat kontrollü özellikler ve yüzeyler sağlar ancak takım kuvvetleri ve daha uzun çevrim süreleri ekler. Ultra hızlı işleme, özellik değerinin maliyetini ve kaldırma oranını haklı çıkardığı durumlarda termal etkileri azaltabilir.

Denemeler; belirtilen alaşım, kalınlık, temper, kaplama ve yüzey durumunu kullanmalıdır. Genel amaçlı sac, üretim kabiliyetini kanıtlamaz.

4. Tıbbi Cihazlar

Tıbbi uygulamalar arasında nitinol stentler, paslanmaz çelik hipotüpler, cerrahi aletler, implantlar, tanısal bileşenler ve kalıcı tanımlama işaretleri bulunur. Darbeli fiber veya ultra hızlı sistemler, özelliğe, ısı sınırına ve gerekli verime bağlı olarak metal mikro işleme için uygun olabilir.

Odaklanmış bir ışın; geleneksel aletlerle ulaşılması zor olan ince kertikler, yuvalar, pencereler ve esnek boru yapıları oluşturabilir. Programlanmış yollar, fiziksel takım aşınması olmadan karmaşık mikro özellikleri tekrarlar ve kesme veya markalama, koordineli bir dijital iş akışına dahil edilebilir.

Nominal tolerans yeterli değildir. Çapak benzeri kalıntılar, yeniden dökülmüş malzeme, gömülü döküntüler, ısı renklenmesi, mikro çatlaklar, kirlenme ve değişmiş iç duvarlar; temizliği, pasivasyonu, montajı veya cihaz performansını tehlikeye atabilir. Okunabilir bir işaret, kabul edilemez yüzey hasarından da kaçınmalıdır.

Doğrulama; üretim malzemesini, onaylanmış parametre aralığını, temizleme rotasını, gerektiğinde pasivasyonu, denetim yöntemini, izlenebilirliği ve güvenilir süreç varyasyonunu kapsamalıdır. Kabul edilen tıbbi parça, mikroskop altındaki taze kesilmiş numune değil, temizlenmiş ve doğrulanmış bileşendir.

5. Elektronik ve Elektrikli Ekipmanlar

Bu kategori; bakır folyoları, esnek devreleri, baskılı devre kartlarını, seramik alt tabakaları, elektrik laminasyonlarını, şablonları ve metal kabinleri içerir. Bu malzemeler enerjiyi farklı şekilde emer ve çok farklı ısı seviyelerine tolerans gösterir.

Lazerler; mikro delme, panel ayırma, ince özellik kesimi, kalıcı markalama ve seçici ablasyonu destekler. Mikro delme, kırılgan mekanik matkaplara olan ihtiyacı ortadan kaldırır. Seçici ablasyon, altındaki katmanı korurken bir katmanı kaldırabilir; bu da devrelerde, kaplamalarda ve çok katmanlı montajlarda değerlidir.

Kaynak seçimi kritiktir. Uygun fiber konfigürasyonları ince metalleri işleyebilir, ancak yansıtıcı iletkenler dalga boyu, darbe formatı, yüzey durumu, odak ve geri yansıma korumaları konusunda dikkat gerektirir. CO2 dalga boyları birçok polimer için etkilidir. UV veya ultra hızlı sistemler; hassas filmler, seramikler, kaplamalar ve katmanlı yapılar üzerinde daha iyi lokalize edilmiş temizleme sağlayabilir.

Tüm yığın test edilmelidir. Çıplak bir polimer numunesi, üretim parçası aynı zamanda bakır, yapıştırıcı, kaplama ve destek malzemesi içerdiğinde delaminasyonu veya seçici temizlemeyi tahmin edemez. Kesit incelemesi, genellikle üstten çekilmiş bir fotoğraftan daha bilgilendiricidir.

6. Enerji ve Güç Sistemleri

Batarya folyoları, sekmeler, bara çubukları, bipolar plakalar, elektrik çeliği laminasyonları, güneş enerjisi bileşenleri ve türbin parçalarının tümü, kenar kalitesini işlevsel performansa dönüştürür. Bir batarya sekmesi kesildikten sonra akımı iletebilmelidir. Bir laminasyon elektriksel davranışını korumalıdır. Bir türbin özelliği ağır hizmet koşulları için uygun kalmalıdır.

Lazer kesim, ince folyolar ve hassas iletken özellikler üzerindeki mekanik kuvveti azaltır. Tekrarlanan yuvalar ve konturlar oluşturabilir; otomatik yükleme, görüntüleme, denetim ve ayıklama sistemleriyle entegre olabilir. Dijital kontrol, enerji ürünü tasarımlarının hızla değiştiği durumlarda da değerlidir.

Yansıtıcılık, termal hassasiyet, oksidasyon, çapaklar, parçacık oluşumu ve katı kirlilik sınırları süreci karmaşıklaştırır. Yardımcı gaz, erimiş malzemenin dışarı atılmasına yardımcı olur ve kenar kimyasını etkiler; ancak gaz türü, saflığı, basıncı, kapasitesi ve maliyeti uygulamaya uygun olmalıdır.

Denetim, geometrinin yanı sıra işlevi de ölçmelidir. Eğer bir kesim temas direncini artırıyorsa, bir laminasyonu bozuyorsa, parçacık oluşturuyorsa veya kapsamlı bir temizlik gerektiriyorsa, reklamı yapılan kesim hızının ekonomik bir anlamı yoktur.

7. Mimari, İnşaat ve HVAC

Bina uygulamaları; kanal işleri, geçişler, bağlantı parçaları, cephe panelleri, dekoratif ekranlar, yapısal profiller, yalıtım, korkuluklar ve armatürleri içerir. Projeye özel boyutlar ve sık revizyonlar, özel takımların kısa süreli üretimler için kullanışsız olmasına neden olur.

Lazerler; karmaşık ekranlar, delikli paneller, özel kanal bağlantı parçaları ve çeşitli profiller için uygundur çünkü revize edilmiş dosyalar, özel bir kalıp gerektirmeden yerleştirilebilir ve kesilebilir. Desenler, tek seferlik geometriler ve çeşitlilik gerçek üretim zorluğunu oluşturduğunda lazerlerin değeri artar.

Büyük paneller, küçük bir numunede görünmeyebilecek termal bozulma risklerini beraberinde getirir. Deneme; gerçekçi panel boyutlarını, desteği, yerleştirme yoğunluğunu ve uzun kesim yollarını kullanmalıdır.

Geometri basit olduğunda alternatifler kazanır. Giyotin kesim düz sac kenarları için hızlıdır, zımbalama tekrarlanan standart delikler ve formlar için verimlidir, yönlendiriciler (router) birçok panelde termal renk bozulmasını önleyebilir ve testereler düz profil kesimlerini iyi halleder. Tekrarlanan dikdörtgenler yapmak için kontur esnekliğine para ödemek genellikle bir süreç uyumsuzluğudur.

8. Tabela, Perakende Teşhir ve Sergi Ürünleri

Tabelalar ve teşhir ürünleri; aynı siparişte dış profil, iç yazı, gravür ve değişken kişiselleştirmeyi birleştirebilir. Tipik malzemeler arasında akrilik, ahşap ürünleri, kaplamalı metaller, köpük, lamine levhalar ve satış noktası panelleri bulunur.

Lazer sistemleri, fiziksel bir aleti değiştirmeden kesimden gravüre geçebilir. Dijital sanat eserleri, karmaşık konturları ve kısa süreli özelleştirilmiş üretimleri pratik hale getirir. Uygun akrilik, doğru termal koşullar altında pürüzsüz, parlak görünümlü bir kenar geliştirebilir.

Bu görünüm otomatik değildir. Pigmentler, yapıştırıcılar, kaplamalar, alev geciktiriciler ve malzeme markaları; emilimi, emisyonları, gerilmeyi, kabarcıklanmayı, erimeyi ve kenar rengini değiştirebilir. Denemeler; gerçek formülasyonu, rengi, kaplamayı ve kalınlığı kullanmalıdır.

Ürün grafiklere ihtiyaç duyduğunda ancak kesim geometrisi gerektirmediğinde baskı daha verimlidir. CNC yönlendirme; kalın stoklar, cepler ve lazer ısısı altında yanan malzemeler için uygundur. Ayrıca soluk, mekanik olarak kesilmiş bir kenarın gerekli olduğu durumlarda daha iyi olabilir. Görsel kabul standardı, yöntemi belirlemelidir.

9. Ambalaj, Etiketler ve Baskı

Ambalaj süreçleri; içinden kesim, katlama izi (pilyaj), delik açma, öpücük kesim (kiss cutting), güvenlik desenleri, kolay açılır özellikler ve prototip kartonları içerir. Malzemeler, karton ve etiketlerden çok katmanlı polimer filmlere kadar çeşitlilik gösterir.

Lazer işleme; geliştirme, kısa süreli üretim ve değişken üretim sırasında fiziksel bir kalıp yapmanın gecikmesini ve maliyetini ortadan kaldırır. İnce delikler ve kontrollü enerji yolları, yırtılma özellikleri veya bir destek katmanında duran kesimler oluşturabilir.

İşlem penceresi dar olabilir. Çok sığ bir çentik düzgün şekilde katlanmaz veya yırtılmaz; çok derin olan ise ambalajı zayıflatır. Bir "kiss cut" (üst katman kesimi), astarına zarar vermeden üst katmanı tutarlı bir şekilde ayırmalıdır. Çok katmanlı bir filmde, ışın bir bariyer, baskı, yapıştırıcı veya sızdırmazlık katmanına zarar vermemelidir.

Soyulma, katlanma, yırtılma ve sızdırmazlık testleri gibi işlev testleri, sadece görünüşten daha önemlidir. Bir tasarım kararlı hale geldiğinde ve hacim arttığında, döner veya düz yataklı kalıplı kesim, kalıp maliyeti karşılandıktan sonra daha yüksek hat hızı ve daha düşük birim maliyet sunabilir.

10. Tekstil, Giyim, Deri ve Teknik Kumaşlar

Uygulamalar arasında giysi panelleri, ayakkabı, döşeme, filtreler, hava yastıkları, deri ürünleri ve teknik kumaş contaları bulunur. Esnek malzemeler bir bıçak altında kayabilir, sıkışabilir veya çekebilir, oysa lazer hiçbir mekanik kenar basıncı uygulamaz.

Doğru dijital konturlar, yerleştirme (nesting), görüş hizalama ve düşük malzeme bozulması, lazerleri karmaşık desenler ve kişiselleştirme için çekici kılar. Uyumlu termoplastik lifler kenarda eriyip birleşebilir, bu da saçaklanmayı azaltır ve potansiyel olarak ayrı bir mühürleme adımını ortadan kaldırır.

Isı aynı zamanda temel sınırlamayı da oluşturur. Doğal lifler kahverengileşmiş bir kenar geliştirirken hala saçaklanabilir. Deri; işlem, nem ve kalınlık açısından farklılık gösterir ve kömürleşebilir, rengi bozulabilir veya koku yapabilir. Kaplamalar ve yapıştırıcılar eriyebilir, kalıntı bırakabilir veya tehlikeli dumanlar çıkarabilir. Mühürlenmiş sentetik bir kenar, bitmiş ürün için çok sert veya katı hale gelebilir.

Testler; boya, apre, kaplama, astar, yapıştırıcı, nem durumu ve katman sayısı dahil olmak üzere tüm üretim yapısını kullanmalıdır. Ekstraksiyon ve doğrulanmış malzeme tanımlama, temel işlem gereksinimleridir.

11. Ahşap İşleme, Mobilya ve İç Mekan Ürünleri

Kontrplak, MDF, kaplama, mantar, modeller, abajurlar, doğrama ve dekoratif paneller, ışının kapalı desenlere girebilme yeteneğinden yararlanır. Bir freze ucunun aksine, odaklanmış nokta büyük bir minimum iç yarıçap dayatmaz.

Lazerler; aynı kurulumda ince yuvalar, küçük iç köşeler, hassas desenler ve kazınmış detaylar üretebilir. Bu esneklik; özel mobilya panelleri, kakmalar, modeller ve küçük ölçekli iç mekan ürünleri için iyi çalışır.

Ahşap ürünler tek tip değildir. Kontrplak alternatif katmanlar ve yapıştırıcı içerir; MDF sıkıştırılmış lifler ve bağlayıcı içerir; doğal kaplama ve mantar yoğunluk açısından farklılık gösterir. Tutkal cepleri, reçine, kaplamalar ve yerel doku; dumanı, alevi, kömürleşme derinliğini ve kesim tamamlanmasını değiştirebilir.

Testereler düz bölümler için daha hızlı kalır ve termal kömürleşme bırakmaz. Frezeler; kalın panelleri, cepleri, pahları ve derin üç boyutlu profilleri işler. Ayrıca bitmiş ürün soluk doğal bir kenar gerektirdiğinde veya bağlayıcılar ve reçineler kabul edilemez emisyonlar oluşturduğunda tercih edilirler. Kapsamlı zımparalama, lazer kesim ile tasarruf edilen işçiliği silebilir.

12. Mücevherat, Saatler ve Hassas El Sanatları

Altın ve gümüş takılar, pirinç detaylar, paslanmaz çelik saat parçaları, telkari, prototipler ve kişiselleştirilmiş hediyeler genellikle ince geometriyi değerli malzeme ile birleştirir. Dar bir kesim genişliği (kerf), birbirine yakın yerleştirilmiş parçaların etrafındaki stoğu koruyabilir ve dijital hareket minyatür kalıpları gereksiz kılar.

Uygun fiber veya darbeli sistemler, kırılgan kesici aletler olmadan karmaşık ana hatlar ve iç detaylar üretebilir. Daha ince veya ısıya daha duyarlı işler için daha kısa darbeli işleme gerekçelendirilebilir. Tekrarlanabilir dijital yollar ayrıca eşleşen parçaları ve değişken kişiselleştirmeyi destekler.

Azaltılmış hurda varsayılmak yerine ölçülmelidir. Kesim genişliği, reddedilen detaylar, başlangıç noktası hasarı, artık malzemenin kullanılabilirliği ve geri kazanılabilir metal, verim hesaplamasına dahildir.

İnce bir kesim, mutlaka bitmiş bir ürün değildir. Çapak, ısı lekesi, görünür başlangıç ve bitiş noktaları ve erimiş kenarlar; eğeleme, tamburlama, parlatma veya kimyasal işlem gerektirebilir. Bitirme işçiliği toplam maliyete hakim olabilir ve lazeri başlangıçta haklı çıkaran ince geometriyi yumuşatabilir.

Lazer Kesimin Sınırlarına Ulaştığı Yerler

Hızlı, dar ve temassız kesimi mümkün kılan yoğunlaştırılmış ısı, aynı zamanda işlem sınırlarını da belirler. Bitişik malzemeyi eritebilir, yüzeyleri değiştirebilir, duman oluşturabilir ve iş parçalarını bozabilir. Alıcılar, izole edilmiş kesim hızları yerine tüm üretim rotalarını karşılaştırmalıdır.

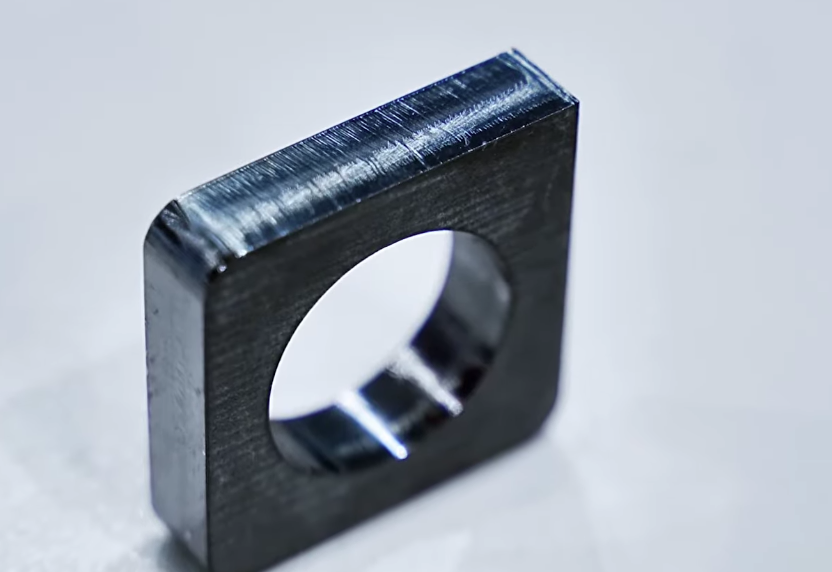

Kalın metal ve basit profiller

Kesim genişliği; detaylar ince olduğunda, parçalar birbirine yakın yerleştirildiğinde veya hammadde pahalı olduğunda önem taşır. Kalın ve geniş toleranslı dikdörtgen bir parçada ise daha az önemlidir. Kalınlık arttıkça lazer; geometrik avantajlarını kullanmadan daha fazla enerjiye, daha yavaş harekete, daha fazla gaza ve daha zor eriyik tahliyesine ihtiyaç duyabilir.

Plazma, çizim kerf (kesim genişliği) ve kenar kalitesini kabul ettiğinde kalın iletken malzemelerde daha ekonomik olabilir. Testere ile kesim; çubuk, boru ve profillerdeki düz ayırmalar için uygundur. Zımbalama (punch), kalıplar hazır olduğunda tekrarlanan delikleri ve basit formları hızla üretir. Eğer ham çıktı, ince detaydan daha önemliyse, lazer hassasiyeti çizimin hiçbir zaman belirtmediği bir gereksinim için pahalı bir çözüm olabilir.

Isıya duyarlı, sertleştirilmiş, lamine veya kompozit malzemeler

Bir parça boyutsal denetimden geçebilir ancak ısı kenarı yumuşattığı veya gevrekleştirdiği, yüzeyin rengini bozduğu, polimer matrisine zarar verdiği veya laminat bağını zayıflattığı için yine de başarısız olabilir. Termal değişim yasak olduğunda, su jeti veya talaşlı imalat daha uygun olabilir.

Su jeti, ısıl kaynaklı bir kesim bölgesinden kaçınır ancak nem, aşındırıcı kirlenmesi, koniklik ve temizlik gereksinimi getirir. Talaşlı imalat, erime olmadan kontrollü yüzeyler sağlar ancak takım kuvveti, aşınma ve daha uzun yollar ekler. Doğru karar; kesit incelemesi, sertlik ölçümü, bağ testi veya yüzey analizi gibi işlevsel testlere bağlıdır.

Kararlı, yüksek hacimli şekiller

Lazer, her parça için tüm konturu izler. Bir damgalama veya kesme kalıbı ilk yatırım gerektirir, ancak maliyeti değişmeyen geometrinin uzun bir üretim serisine yayılabilir. Maliyet karşılandığında, kalıp çok daha düşük birim maliyet ve daha yüksek verimlilik sağlayabilir.

Başa baş noktası; kalıplama, kurulum, pres veya lazer süresi, sarf malzemeleri, denetim, bakım, finiş işlemleri, fireler, işçilik, malzeme kaybı, tahmin edilen hacim ve tasarım ömrüne bağlıdır. Başka bir fabrikadan ödünç alınmak yerine, gerçek parça ailesi için hesaplanmalıdır.

Makine hassasiyeti ile bitmiş parça hassasiyeti

Teklif edilen konumlandırma hassasiyeti, tüm termal süreci değil, hareket sistemini tanımlar. Bitmiş parça hassasiyeti ayrıca kerf konikliği, delik şekli, ısı bozulması, sac hareketi, stres boşalması, gaz davranışı ve soğuma veya finiş işlemleri sırasındaki değişimleri de içerir.

Bitmiş parça yeteneğini temsilci bileşenlere ve kabul kriterlerine göre değerlendirmek için ADH Machine Tool, disiplinli üretim ve kalite kontrol süreçleri uygular. Uygulamanızı, süreç değişkenlerinizi ve teklif gereksinimlerinizi görüşmek için ekiple iletişime geçin.

Odak konumu, ışın kalitesi, ivmelenme, nozül durumu, gaz basıncı, nozül hizalaması, fikstürleme, malzeme düzlüğü ve yükseklik kontrolü birbiriyle etkileşim halindedir. Düz bir numune üzerinde çalışan bir reçete, yamuk bir sac kenarının yakınında veya ısının biriktiği yoğun bir yerleşim içinde başarısız olabilir.

Kabul, soğutma ve gerekli tüm ikincil işlemlerden sonra ölçülmelidir. Çapak alma işleminden önce geçen ancak sonrasında başarısız olan bir özellik yetenekli değildir. Tolerans dahilinde kalmak için sürekli ayarlama gerektiren bir parça da öyle.

Onay olmadan işlenmemesi gereken malzemeler

“Plastik”, “kompozit” ve “kaplamalı metal” terimleri, ısının neyi açığa çıkaracağını tanımlamaz. Katkı maddeleri, yapıştırıcılar, alev geciktiriciler, kaplamalar ve koruyucu filmler; dumanı, yanma davranışını, kalıntıyı ve ekipman korozyonunu değiştirebilir.

PVC, florlu malzemeler, bilinmeyen plastikler ve tehlikeli kaplamalar, açık bir uyumluluk kanıtlanmadıkça genellikle "yasak" kategorisinde değerlendirilir. Bunları ısıtmak, aşındırıcı veya zehirli emisyonlar oluşturabilir. Bilindik bir metal alt tabaka, bilinmeyen bir boyayı, astarı, kaplamayı veya filmi buharlaştırmak için güvenli kılmaz.

Uyumluluk; tam malzeme, kaplama, kalınlık, kaynak, makine konfigürasyonu ve tahliye sistemi için belgelendirilmelidir. Tahliye, filtrasyon, yangından korunma, yansıtıcı malzeme önlemleri, bakım ve operatör eğitimi isteğe bağlı aksesuarlar değil, uygulama gereksinimleridir.

Kimyasal yapı belirsizse, malzeme tanımlanıp onaylanana kadar durun veya söz konusu katmanı termal olarak ayrıştırmayan bir süreç seçin.

Uygulama Haritasını bir Makine Kararına dönüştürün

Endüstri örnekleri umut verici yönleri belirleyebilir, ancak seçim süreci üretim kanıtlarıyla tamamlanmalıdır. Küçük bir numune parçası hızlı kesilebilir ve çekici görünebilir; ancak gerçek parça deforme olabilir, birbirine yakın özellikler arasında ısı hapsolabilir veya ayırma ve temizleme sırasında fazladan işçilik gerektirebilir.

Ölçülebilir bir uygulama kapsamı tanımlayın

Tam malzeme kalitesini veya bileşimini, kalınlık aralığını, kaplamaları, yüzey durumunu ve beklenen giriş varyasyonlarını belgeleyin. En küçük delikleri ve yuvaları, en dar ağları, en keskin köşeleri, en yoğun yolları, en büyük iş parçasını, kritik boyutları ve ham madde formatını tanımlayın. Parçanın düz sac, boru, şekillendirilmiş malzeme veya üç boyutlu bir bileşen olup olmadığını belirtin.

Tolerans, bitmiş ve soğumuş durumu ifade etmeli ve ölçüm yöntemini belirtmelidir. “İyi kenar kalitesi” ifadesini; kaynağa hazır, elle tutulması güvenli, kozmetik olarak kabul edilebilir, yasaklanmış kalıntılardan arındırılmış veya ikincil bir işlem gerektirmeden montaja hazır gibi operasyonel bir standartla değiştirin.

Hacim; parti büyüklüğünü, ürün çeşitliliğini, değişim sıklığını, zirve talebi, vardiya düzenini ve teslimat penceresini içermelidir. Bu, tek bir ideal iş yerine bir uygulama kapsamı oluşturur.

Tüm üretim hücresini eşleştirin

Kaynak ve güç, çözümün sadece bir parçasıdır. Tezgah ve çalışma alanı; ham maddeyi, fikstürleri, bitmiş parçaları, yükleme boşluğunu ve boru uzunluğunu barındırmalıdır. Küçük özelliklerin etrafındaki hareket performansı, maksimum düz hat hızından daha önemli olabilir.

Yardımcı gaz tipi, saflığı, basıncı, tedarik kapasitesi ve maliyeti hem kenar durumunu hem de işletme ekonomisini etkiler. Tahliye ve filtrasyon sistemleri, planlanan çalışma döngüsündeki onaylı emisyonları yönetebilmelidir. Otomasyon; yükleme, boşaltma, ayıklama, yerleştirme, depolama veya işçilik konularındaki ölçülmüş bir kısıtlamayı çözmelidir. Odak kontrolü, algılama, izleme ve parametre yönetimi, gerekli aralıkta tekrarlanabilirliği desteklemelidir.

Gerçek darboğaz; ışın gücünden ziyade sac taşıma, parça ayıklama, gaz tedariki, programlama, tahliye, denetim veya son işlem olabilir.

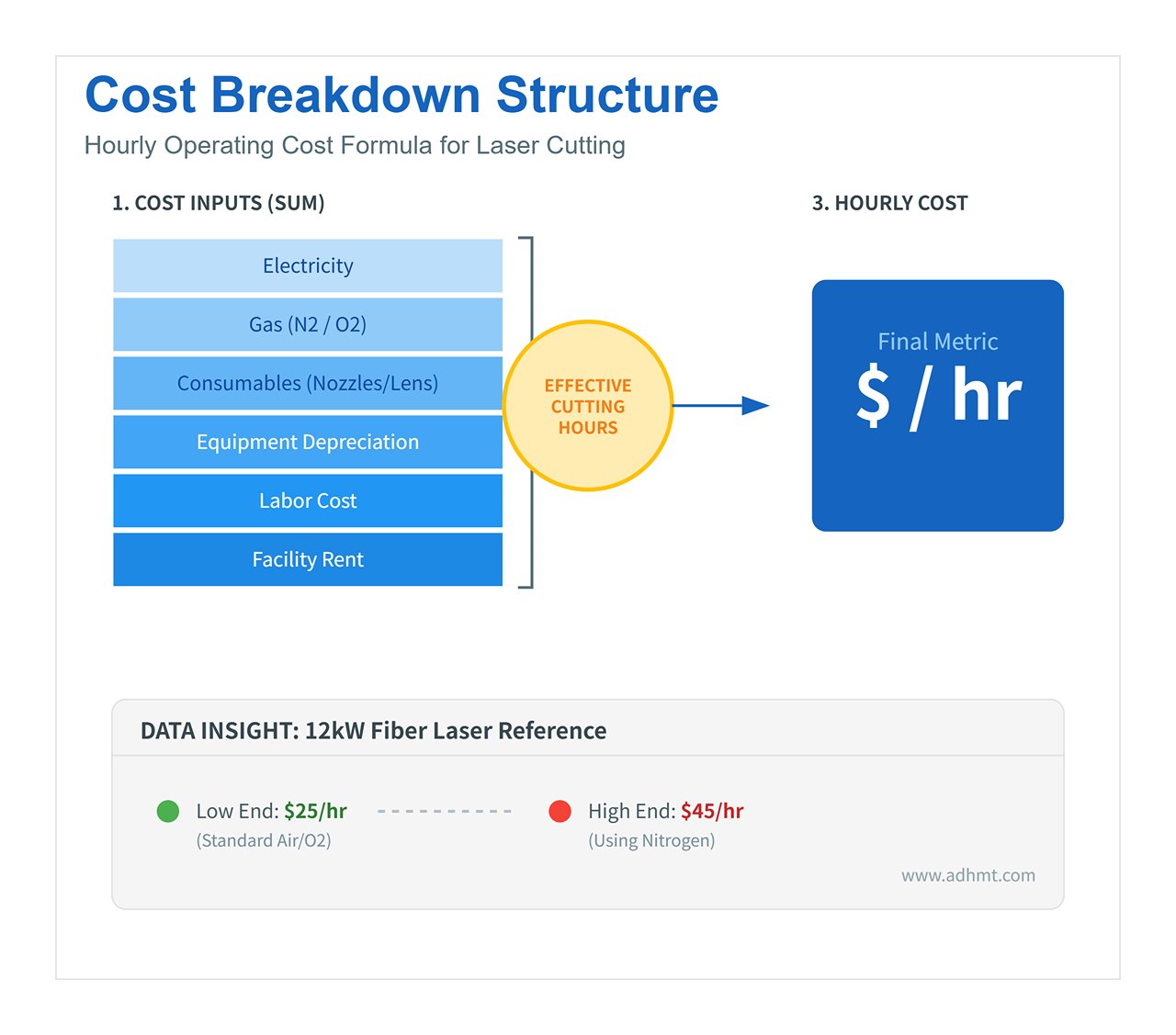

Kabul edilen parça başına maliyeti hesaplayın

Faydalı denklem basittir:

Kabul edilen parça başına maliyet = toplam üretim rotası maliyeti ÷ kabul edilen parça sayısı.

Toplam rota maliyeti; malzeme, kurulum, programlama, makine süresi, gaz, elektrik, sarf malzemeleri, işçilik, taşıma, soğutma, temizleme, denetim, son işlem, hurda, yeniden işleme, bakım payı ve tahsis edilmiş sahiplik maliyetini içerir. Reddedilen parçalar çıktı olarak kabul edilmez.

En hızlı gösterim döngüsünü mevcut her saatle çarpmak yerine gerçekçi bir kullanım oranı kullanın. Değişimler, bakım, denetim duraklamaları, malzeme eksiklikleri ve operatör müdahalesi üretim süresini azaltır. Daha yüksek fiyatlı bir otomasyon hücresi, kalıcı bir taşıma kısıtlamasını ortadan kaldırıyorsa kazanabilir; daha hızlı bir lazer ise pahalı son işlemler ve retler yaratıyorsa kaybedebilir.

Temsili ve tekrarlanabilir bir deneme çalıştırın

Ailenin sınırlarını ortaya koyan küçük bir parça seti seçin: minimum ve maksimum kalınlık, en küçük özellik, en dar tolerans, en yoğun takım yolu, en büyük bileşen, en zor kenar ve en zorlu taşıma koşulu. Onaylı üretim malzemesini ve gerçekçi yerleşimleri (nesting) kullanın.

Pratik bir deneme yedi adımı takip etmelidir:

1. Makineyi, kaynağı, optikleri, gazı, tahliyeyi, yazılımı, ayarları ve malzeme tanımlamasını kaydedin.
2. Elle seçilmiş tek bir özellik yerine eksiksiz yerleşimleri veya gerçekçi partileri çalıştırın.
3. Programlama, kurulum, yükleme, kesme, boşaltma, ayıklama, temizleme ve denetim sürelerini ayrı ayrı tutun.
4. Soğutma işleminden ve gerekli tüm son işlemlerden sonra inceleyin.
5. Kritik özellikleri çalışma alanı boyunca birkaç farklı konumda ölçün.
6. Sapmayı, kirlenmeyi, sarf malzemesi aşınmasını ve operatöre bağımlılığı ortaya çıkarmak için partiyi tekrarlayın.
7. Her bir reddedilen parçayı kaydedin ve nedenini sınıflandırın.

Elde edilen karşılaştırma; boyutları, kesim genişliğini (kerf), konikliği, kenar durumunu, termal hasarı, deformasyonu, geçen rota süresini, kabul edilen verimi, sarf malzemelerini, bakımı, güvenlik kontrollerini ve ikincil çalışmaları kapsamalıdır. Bir tedarikçinin belgelenmemiş bir üretimden elde ettiği en iyi parça bir kanıt değil, sadece bir numunedir.

Güvenilir alternatif rotaları karşılaştırın

Lazer sistemini; aynı çizimi, malzemeyi, parti varsayımını, denetim yöntemini ve kabul tanımını kullanarak en güçlü gerçekçi alternatife karşı test edin. Plazma, su jeti, zımbalama, frezeleme, talaşlı imalat, testere ile kesim, presleme ve kalıpla kesim yöntemlerinin her biri farklı bir üretim problemini çözer.

Hibrit bir rota en iyisi olabilir. Lazer kesimi takiben sınırlı bir talaşlı imalat işlemi, her iki süreci de tüm parçayı tek başına tamamlamaya zorlamaktan daha iyi sonuç verebilir. Makine seçimi, meşru bir şekilde lazer satın almama kararıyla da sonuçlanabilir.

Sonuç

12 endüstrinin tamamında lazer kesim; kalıpsız değişimler, dar kesim genişlikleri, temassız işleme, hassas geometri, verimli yerleşim ve lokalize operasyonları birleştirme yeteneği sayesinde sürekli olarak değer yaratır. Tekrarlayan sınırlamaları da aynı derecede nettir: yoğun ısı malzemelere zarar verebilir, istikrarlı hacim özel kalıplama maliyetini karşılayabilir ve ikincil son işlemler, görünürdeki bir hız veya maliyet avantajını tersine çevirebilir.

En yüksek güce veya en geniş pazarlama iddiasına göre değil, beklenen parça ailesine ve muhtemel gelecekteki darboğazına göre seçim yapın. Zorunlu malzeme, güvenlik, boyutsal ve kenar gereksinimleri geçme-kalma kriterleri olmaya devam eder.

Nihai karar, süresi tutulmuş, denetlenmiş ve tüm maliyetleri hesaplanmış temsili parçaya aittir. Endüstri etiketi veya teknik özellikler sayfası değil, o fiziksel kanıt; belirli bir lazer kesim makinesinin fabrikanın sevk etmeyi amaçladığı ürünü tekrar tekrar üretip üretemeyeceğini gösterir.
