Tôi quan sát khi bạn trượt một tấm thép carbon A36 dày 1/4 inch, dài mười foot lên bàn của máy cắt thủy lực. Bạn gõ bàn đạp chân. Một tiếng “thwack” nặng nề, dữ dội vang dội khắp xưởng, và một dải thép hoàn toàn thẳng rơi vào thùng bên dưới. Trông như thể một chiếc kéo khổng lồ vừa cắt xuyên qua giấy thủ công. Ảo giác đó chính là lý do tại sao những người mới tập thường phá hỏng lưỡi cắt trị giá năm mươi nghìn đô trong tháng đầu tiên làm việc. Ngay khoảnh khắc bạn nghĩ rằng chúng ta đang “cắt” kim loại, bạn đã chuẩn bị sẵn cho một tai nạn thảm khốc.

Có liên quan: Máy cắt thủy lực so với máy cắt laser

Tại Sao “Chiếc Kéo Khổng Lồ” Là Mô Hình Tư Duy Sai Về Kim Loại Tấm

Nếu không phải là cắt kim loại, thì quá trình vật lý thực sự đang diễn ra là gì?

Hãy nhìn kỹ vào mép của một tấm thép vừa được cắt. Phần ba trên cùng sáng bóng và nhẵn, trong khi hai phần ba dưới trông thô ráp, hạt mịn và hơi rách. Tại sao vậy? Bởi vì lưỡi cắt trên thực ra không hề tiếp xúc với hầu hết phần dưới đó. Khi đầu ép hạ xuống, lưỡi chỉ xuyên sâu khoảng 30% độ dày vật liệu. Ngay tại điểm đó, áp suất bên trong tăng đột biến đến mức các vết nứt li ti theo mặt trượt hình thành đồng thời từ cả mặt trên và mặt dưới của tấm thép.

Kim loại đơn giản là chịu khuất phục.

Hãy nghĩ đến việc bẻ gãy một thanh sô-cô-la đông lạnh. Bạn không dùng dao cưa cho đến khi xuyên qua nó. Bạn ấn một mặt nêm vào bề mặt, tăng dần áp lực cho đến khi cấu trúc bên trong không thể chịu nổi sức căng—và nó gãy ra gọn gàng theo một đường thẳng. Máy chém hoạt động theo cách giống hệt. Nó không phải là một công cụ “cắt”; nó là một máy gây nứt có kiểm soát, tốc độ cao. Và nếu lưỡi cắt hầu như không chạm vào phần lớn vật liệu, bạn nghĩ sẽ xảy ra điều gì nếu ta buộc nó phải hoạt động như thể nó đang làm vậy?

Cái Giá Ẩn Khi Đối Xử Với Máy Chém Như Một Dụng Cụ Thô Sơ Thay Vì Một Công Cụ Chính Xác

Hãy xem xét hướng thớ của tấm thép trước khi bạn đưa vào máy. Thép được cán ở nhà máy, tạo nên cấu trúc thớ định hướng. Nếu bạn cắt ngược chiều thớ thay vì cùng chiều, máy có thể cần thêm đến 30% lực để bắt đầu tạo vết nứt. Người mới nhìn thấy một xy-lanh thủy lực mười tấn và cho rằng đó là một con quái vật bất khả chiến bại có thể nghiền nát bất cứ thứ gì. Họ trượt tấm thép vào, bỏ qua hướng thớ, rồi đạp bàn đạp.

Đó là cách biến một tấm thép hoàn hảo thành một “trái chuối kim loại” cong vênh, vô dụng.

Hãy đối xử với máy chém như một công cụ thô bạo, và vật lý sẽ phản đòn. Kim loại sẽ không gãy gọn—nó bị kéo lê, lăn qua khuôn dưới, và mép bị cuộn lại thay vì tách ra. Kết quả không chỉ là một chi tiết xấu xí. Bạn còn đang ép tải trọng ngang cực lớn lên các lưỡi thép cứng được thiết kế chỉ để chịu áp lực thẳng đứng, dần dần làm sứt mép chúng cho đến khi phải mài lại tốn kém. Vậy thì tại sao phải thực hiện quy trình nứt gãy chính xác, có phần “khó chiều” này? Tại sao không chỉ đơn giản đốt xuyên qua tấm bằng laser?

Tại Sao Việc Không Có Phoi, Không Có Tia Lửa, Và Không Có Nhiệt Mới Chính Là Điểm Mấu Chốt

Máy cắt laser hiện đại là một thiết bị đáng kinh ngạc—nhưng nó tách kim loại bằng cách nung chảy nó. Nhiệt làm thay đổi vi cấu trúc của thép dọc theo mép cắt, tạo ra vùng ảnh hưởng nhiệt cứng giòn khiến việc ta rô, uốn, hay tạo hình trở nên vô cùng khó khăn. Ngược lại, máy chém giữ nguyên cấu trúc luyện kim. Đó hoàn toàn là một quá trình cắt cơ học, lạnh.

Không có đống phoi phải dọn. Không có tia lửa phải né. Không có mép bị biến dạng do nhiệt cần phải mài lại cho phẳng.

Chúng tôi dựa vào máy chém vì nó mang lại điều mà không công cụ nào khác có thể thay thế: một đường mép hoàn toàn thẳng, nguyên vẹn về luyện kim trong tích tắc—sẵn sàng cho máy chấn hay trạm hàn mà không cần chuẩn bị thêm. Việc thiếu “trình diễn”—không có lửa và xỉ nóng chảy—không phải là điểm yếu. Đó chính là ưu thế.

Thực Tế Xưởng Sản Xuất: Máy chém không cắt xuyên qua thép; nó đẩy vật liệu đến điểm gãy và để vật lý hoàn tất công việc.

Cấu Trúc Của Một Vết Nứt Có Kiểm Soát: Cách Vết Cắt Thực Sự Hình Thành

Cách hình dạng lưỡi tạo ra đường nứt áp suất cao—không phải một lát cắt gọn

Hãy nhìn kỹ vào lưỡi trên được lắp trong đầu ép. Nó không sắc như dao cạo; nó là một khối thép dụng cụ D2 đặc, được mài thành góc vuông 90 độ cứng rắn, không khoan nhượng. Khi mép vuông đó chạm vào tấm A36 dày 1/4 inch, nó không tách các phân tử như dao bếp. Nó nén chúng xuống bằng lực nghiền khủng khiếp. Trong 0,05 inch hành trình đầu tiên—khoảng một phần năm độ dày tấm—thép uốn cong và giãn ra dưới tải trọng cùn này, trong giai đoạn gọi là biến dạng dẻo. Vật liệu cố gắng giữ nguyên khối, mạng tinh thể của nó kéo xuống theo lưỡi dao đang hạ dần.

Nhưng thép chỉ có thể giãn đến một mức nào đó trước khi đạt đến điểm gãy.

Khi lưỡi dao cắt sâu hơn, áp suất bị kẹt giữa các góc 90 độ trên và dưới tăng lên theo cấp số nhân. Chúng ta không đang cắt – chúng ta đang tạo ra một vết nứt vi mô dưới ứng suất cực cao. Lưỡi trên ép xuống, lưỡi dưới đẩy lên, và phần kim loại bị kẹp giữa hai lưỡi bị đưa đến giới hạn chảy tuyệt đối của nó. Vậy điều gì xảy ra trong tích tắc khi giới hạn kéo giãn đó cuối cùng bị vượt qua?

Ngưỡng "Gãy": Tại sao mép cắt sạch phụ thuộc vào sự phá hủy vật liệu đột ngột

Hãy lấy một củ cà rốt to, giòn từ tủ lạnh và bẻ đôi bằng tay. Trong khoảnh khắc ngắn ngủi, phần cong bên ngoài uốn cong và giãn ra — sau đó một vết nứt vi mô hình thành, và toàn bộ củ cà rốt gãy rời ngay lập tức, dữ dội. Đó chính xác là điều xảy ra với tấm thép của chúng ta khi lưỡi dao tiến qua vùng dẻo ban đầu 20 phần trăm. Bốn phần năm còn lại của sự tách rời không còn là cắt nữa; đó là một sự gãy giòn nhanh và thảm khốc. Việc vết gãy đó tạo ra một mép sạch hay một đống mép rách xấu xí phụ thuộc phần lớn vào lực nén trước của lưỡi cắt. Xi lanh thủy lực phải kẹp chặt lưỡi trên vào khuôn dưới với áp suất khổng lồ và ổn định trước khi hành trình đi xuống bắt đầu. Nếu lực nén trước không đủ, đường gãy sẽ lạc hướng, chạy theo đường ít cản nhất trong cấu trúc hạt của thép. Khi lực nén được hiệu chỉnh chính xác, các mặt phẳng trượt vi mô lan truyền từ trên và dưới sẽ gặp nhau chính xác tại trung tâm. Nhưng nếu hai lưỡi chỉ đơn giản là hai khối vuông đang nghiền kim loại cho đến khi nó vỡ, tại sao cả tấm không chỉ đơn giản bị uốn cong và kẹt giữa chúng?

Độ hở giữa lưỡi và góc nghiêng: Những biến số vô hình phân tách mép cắt sạch với phế liệu bị biến dạng

Hãy quan sát kỹ khoảng cách giữa lưỡi trên và lưỡi dưới khi chúng đi qua nhau mà không có vật liệu ở giữa. Với tấm dày một phần tư inch, tôi đặt độ hở đó chính xác là 0,015 inch — xấp xỉ bằng độ dày của bìa bao diêm. Khoảng cách giữa các lưỡi là thông số quan trọng nhất của máy. Nếu khe hở quá hẹp, các vết nứt khởi tạo từ trên và dưới sẽ không khớp lại, buộc máy phải xé rách phần vật liệu còn lại và làm quá tải thủy lực. Nếu khe hở quá rộng, kim loại sẽ chỉ đơn giản gập xuống giữa các lưỡi như một miếng vải ướt, làm tròn mép và có thể khiến ty thủy lực bị kẹt.

Điều chỉnh đúng khoảng hở đảm bảo vết gãy sạch — nhưng nó không ngăn được thép bị xoắn.

Đó là lúc góc nghiêng của lưỡi phát huy tác dụng. Lưỡi trên không hạ xuống hoàn toàn song song; nó được đặt nghiêng nhẹ — thường khoảng ¼ đến ½ inch dốc xuống cho mỗi foot chiều dài lưỡi. Hành động kiểu “máy chém” này tập trung toàn bộ lực ép của máy vào một điểm gãy di chuyển duy nhất thay vì cố gắng bẻ gãy cả đường dài mười foot cùng lúc.

Nhưng điểm áp lực di chuyển đó tạo ra lực xoắn cực lớn. Hãy thử cắt một dải hẹp hơn tám lần độ dày vật liệu — ví dụ, một dải rộng 1 inch từ tấm dày ¼ inch — và lực nghiêng không được cân bằng sẽ khiến phần cắt rơi xoắn lại thành hình nút chai mỗi lần. Đơn giản là không có đủ kim loại xung quanh để chống lại mô men xoay đó. Nếu vật lý của quá trình gãy tự nhiên khiến thép bị xoắn và bật mạnh, làm thế nào để giữ cho tấm không bay ngang xưởng ngay khi nó bị gãy?

Thực tế tại xưởng: Một vết cắt hoàn hảo chẳng qua là một sự phá hủy vật liệu được kiểm soát cẩn thận — nơi độ hở và góc nghiêng của lưỡi phối hợp để buộc thép gãy chính xác tại vị trí mong muốn.

Hơn cả lưỡi dao: Các bộ phận đảm bảo tính lặp lại

Hệ thống kẹp giữ: Bộ phận quan trọng mà hầu hết người mới thường bỏ qua

Trước khi lưỡi trên bắt đầu di chuyển, một hàng xi lanh thủy lực độc lập đập mạnh xuống tấm thép, tạo ra áp suất lên tới 3.000 psi. Bạn hoàn toàn không thể cắt kim loại nếu thiếu trình tự kẹp mạnh mẽ này. Như chúng ta đã biết, góc nghiêng của lưỡi hoạt động như một cái nêm di chuyển, vừa ép xuống vừa tiến về phía trước qua tấm thép — và cái nêm đó tạo ra một đòn bẩy cơ học mạnh mẽ.

Hãy tưởng tượng một miếng bánh quy khô treo nửa trên mép bàn bếp. Nếu bạn ấn xuống phần nhô ra bằng một ngón tay — mà không giữ nửa còn lại phẳng trên bàn bằng tay kia — miếng bánh sẽ không gãy. Thay vào đó, đầu không được đỡ sẽ bật ngược lên không trung.

Đó chính xác là cách mà một tấm thép A36 dài mười foot phản ứng ngay khi lưỡi dao chạm xuống. Các xi lanh kẹp giữ hoạt động như một bàn tay nặng ép trên mặt bàn. Chúng phải kẹp vật liệu với lực không khoan nhượng đến mức mô men xoay sinh ra bởi góc nghiêng bị triệt tiêu hoàn toàn. Chỉ cần một xi lanh bị rò rỉ hoặc không đạt áp suất cần thiết, tấm thép có thể nhô lên chỉ một phần nghìn milimét khi cắt. Chuyển động siêu nhỏ đó sẽ làm thay đổi nhẹ góc tiếp xúc của lưỡi dao, biến một vết gãy thẳng, sạch thành một vết rách chéo, răng cưa có thể làm kẹt máy. Vậy nếu thép đã bị khóa chặt với áp lực nghiền nát, làm thế nào để đảm bảo vết cắt rơi đúng chính xác kích thước mong muốn?

Thước chặn sau: Cách mà máy móc tái tạo cùng một kích thước hàng nghìn lần

Hãy quan sát kỹ thanh thép nặng, được dẫn động bằng mô-tơ nằm trong khoang tối ngay sau lưỡi dưới. Đó là thước chặn sau, và nó chịu đựng nhiều va chạm cơ học hơn hầu hết các bộ phận khác của máy cắt. Khi người vận hành trượt một tấm thép nặng 400 pound trên bàn, tấm này không được di chuyển nhẹ nhàng. Nó được đẩy mạnh vào thước chặn để đảm bảo tấm nằm vuông góc. Thước chặn phải hấp thụ lực va chạm đó mà không để các trục vít bi bên trong bị lệch dù chỉ một phần nghìn inch.

Nhưng hấp thụ va chạm chỉ là một nửa nhiệm vụ của nó.

Yếu tố then chốt của tính lặp lại diễn ra chính xác một phần nghìn giây trước khi lưỡi chạm vào, khi thước chặn sau tự động rút lại một phần nhỏ inch khỏi mép tấm thép. Hãy nhớ lại giai đoạn biến dạng dẻo mà chúng ta đã nói đến: khi lưỡi vừa bắt đầu ép tấm, thép giãn ra và phình rộng. Nếu thước chặn vẫn tì chặt vào mép sau, phần kim loại giãn nở đó sẽ không có chỗ thoát ứng suất. Nó sẽ bị kẹt giữa lưỡi và thước, làm biến dạng phần cắt và tạo lực ngang nghiêm trọng lên khung máy. Khi rút lại đúng lúc, thước chặn cho phép thép có không gian dịch chuyển. Khi tấm được đo chính xác và được phép giãn tự do, điều gì sẽ xảy ra khi lực thô của máy cuối cùng gặp sức cản nội tại của kim loại?

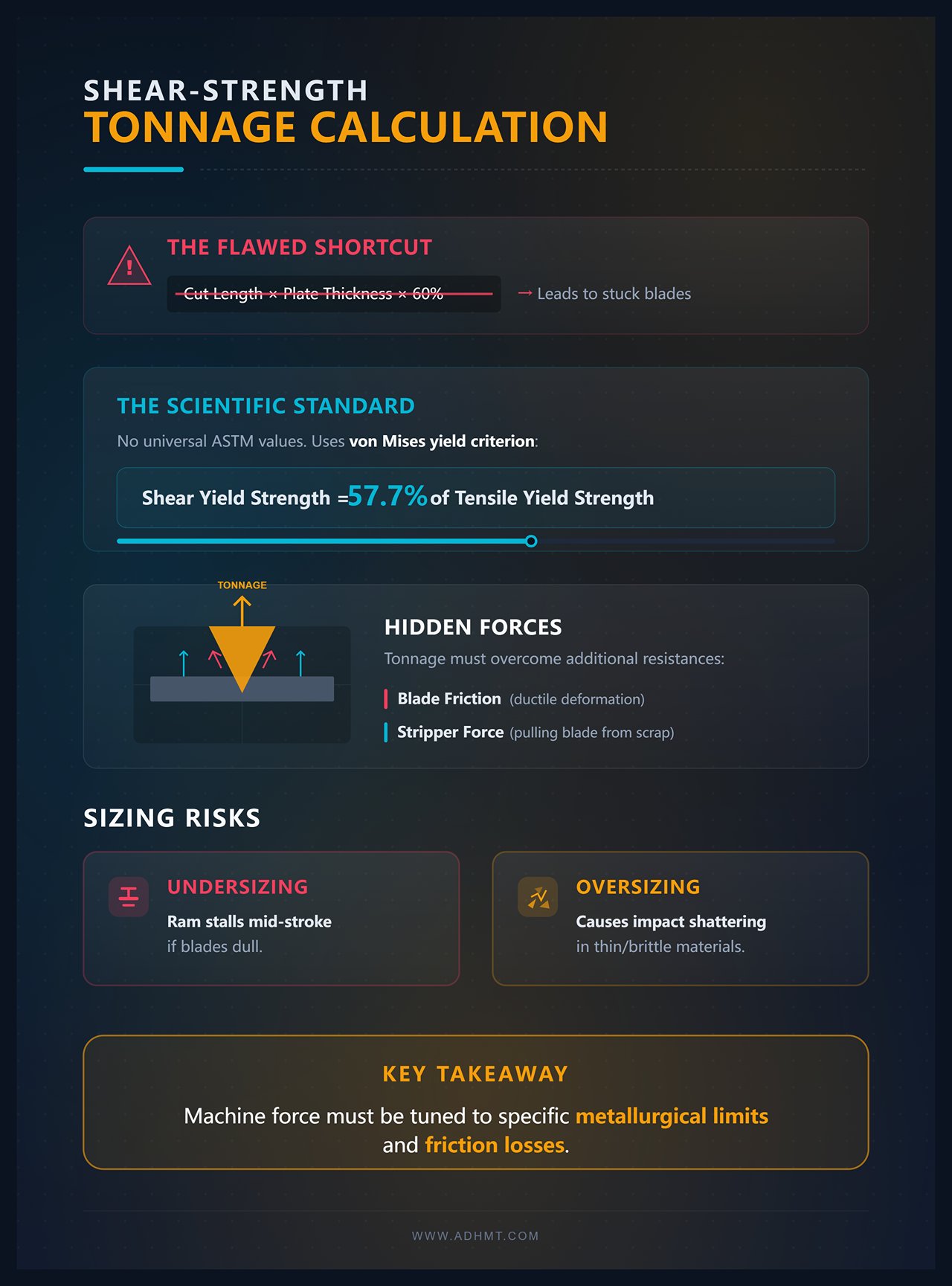

Lực ép so với giới hạn chảy: Đảm bảo máy không bị dừng lại trước khi kim loại gãy.

Trên xưởng sản xuất, bạn sẽ nghe thấy các công nhân ước lượng tải trọng cần thiết bằng cách nhân chiều dài cắt với độ dày tấm và áp dụng hệ số cường độ cắt tổng quát 60%. Lối tắt đó cuối cùng sẽ khiến một lưỡi dao mắc kẹt trong một tấm kim loại có độ bền cao. Không có giá trị cường độ cắt nào được công bố phổ biến cho các mác thép ASTM. Thay vào đó, chúng ta dựa vào tiêu chuẩn giới hạn von Mises, tiêu chuẩn này xác định rằng cường độ chảy khi cắt của kim loại dẻo về mặt lý thuyết bằng 57.7% so với cường độ chảy kéo của nó.

Chữ số thập phân thêm đó rất quan trọng — nhưng nó vẫn chỉ là điểm khởi đầu.

Một máy cắt không chỉ cần đủ tải trọng để đạt đến ngưỡng gãy 57.7% đó. Nó còn phải vượt qua ma sát khi lưỡi dao kéo qua vùng biến dạng dẻo và lực kéo mạnh mẽ cần thiết để rút lưỡi dao ra khỏi phế liệu bị kẹp chặt. Nếu bạn chọn tải trọng máy đúng bằng với điểm gãy lý thuyết của thép, thanh trượt sẽ bị kẹt giữa hành trình ngay khi lưỡi dao hơi bị cùn. Ngược lại, nếu quá tải đối với vật liệu mỏng, giòn, lưỡi dao có thể xuyên qua quá mạnh khiến nó gây ra gãy vỡ do va đập thay vì vết cắt sạch, có kiểm soát. Lực đẩy của máy phải được điều chỉnh phù hợp với giới hạn luyện kim cụ thể của tấm — bao gồm cả tổn thất do ma sát ẩn làm giảm động năng của thanh trượt. Vậy làm thế nào để thiết kế khung máy đủ vững để hấp thụ tất cả những lực đối kháng này mà không tự phá hủy?

Dầm xoay so với dao cắt dạng guillotine: Thiết kế nào định hình năng lực của xưởng bạn?

Khi lưỡi dao cắt chìm vào tấm A36 dày nửa inch, vật liệu phản ứng lại với hơn 100 tấn lực đẩy ngược lên. Năng lượng đó phải được hấp thụ và phân hướng lại. Nếu khung máy không chịu được xung lực, khung bên sẽ uốn cong ra ngoài, khe hở lưỡi dao mở rộng giữa quá trình cắt, và thép bị cong giữa các lưỡi dao như tấm bìa mềm ướt. Việc máy có thể chịu được những tác động hàng ngày này hay không phụ thuộc vào một yếu tố duy nhất: kiến trúc cơ bản của nó.

Dao guillotine: Hành trình thẳng đứng, lực tối đa và sức mạnh của góc nghiêng có thể điều chỉnh

Hãy quan sát kỹ khung bên của một máy cắt guillotine thật. Bạn sẽ thấy các rãnh dẫn nặng, được gia công chính xác — gọi là gibs — giữ chặt thanh trượt ở cả bốn góc. Lưỡi dao di chuyển thẳng xuống, được dẫn động bởi các xi lanh thẳng đứng. Vì thanh trượt được cố định hoàn toàn trong các rãnh dẫn này, máy có thể chịu được tải lệch tâm lớn mà không bị xoắn hoặc biến dạng.

Vì danh mục sản phẩm của ADH Machine Tool dựa 100% trên nền tảng CNC và bao phủ các kịch bản cao cấp trong cắt laser, uốn, rãnh, xén, nên đối với các nhóm đang đánh giá lựa chọn thực tế ở đây, Máy cắt tôn dạng guillotine là bước tiếp theo có liên quan.

Thiết kế chuyển động thẳng này mở khóa ưu điểm mạnh nhất của dao guillotine: góc nghiêng thay đổi. Bằng cách nghiêng thanh trượt, bạn có thể tăng góc tấn để cắt qua tấm dày một inch, rồi làm phẳng nó để cắt tấm mỏng 10 gauge mà không làm cong phế liệu. Tuy nhiên, sự linh hoạt đó có giá của nó. Việc tăng góc nghiêng sẽ kéo dài hành trình và giảm số chu kỳ mỗi phút. Nghiêm trọng hơn, nó có thể tạo ra độ xoắn và cong đáng kể trên miếng cắt. Bạn đạt được lực xuyên thấu tối đa — nhưng phải đánh đổi sự ổn định của vật liệu.

Dầm xoay: Chuyển động cong, giảm ứng suất, và lý do nó vẫn là lựa chọn của các xưởng nhỏ

Hãy nghĩ xem bạn sẽ bẻ một cán chổi gỗ dày như thế nào. Nếu bạn đặt nó lên hai khối gạch và đạp thẳng xuống giữa, bạn đang áp dụng lực guillotine thẳng đứng — áp lực tối đa, nhưng gỗ sẽ nứt và cong mạnh trước khi gãy. Giờ hình dung bạn cầm hai đầu và bẻ nó qua đầu gối theo một vòng cung mượt mà. Chuyển động quét tạo ra lực căng khiến các sợi gỗ gãy gọn gàng với ít lực tổng thể hơn nhiều.

Chuyển động cong đó là nguyên lý cốt lõi của máy cắt dầm xoay. Thay vì trượt trong rãnh đứng, toàn bộ thanh trượt trên được hàn vào ống thép lớn có hai vòng bi con lăn quá khổ làm trục quay. Lưỡi dao di chuyển theo cung cong nhỏ hướng xuống. Ngay khi vật liệu gãy, đường đi của lưỡi dao tự động kéo nó rời khỏi lưỡi dưới. Sự tách rời tức thì này loại bỏ ma sát tại thời điểm gãy, giúp khung máy chịu ít ứng suất hơn nhiều so với guillotine kéo lưỡi thẳng qua phế liệu. Đối với các xưởng ưu tiên sự đơn giản cơ khí với điều khiển CNC hiện đại, một giải pháp chuyên dụng như Máy cắt tôn dạng dầm xoay từ ADH Machine Tool mang kiến trúc giảm ứng suất thấp này vào quy trình gia công kim loại tấm dựa hoàn toàn trên CNC, kết hợp độ bền với độ chính xác và tự động hóa trong môi trường sản xuất đòi hỏi cao.

Nếu dao guillotine mang lại góc nghiêng điều chỉnh được và độ thẳng của vết cắt vượt trội, tại sao dầm xoay vẫn thống trị hàng nghìn xưởng gia công nhỏ?

Câu trả lời rất đơn giản: độ bền nhờ sự đơn giản. Một máy dầm xoay hoạt động với góc nghiêng cố định và loại bỏ các rãnh trượt cần bôi trơn, điều chỉnh hoặc tái chế định kỳ. Nó là một cỗ máy chắc chắn, ít cần bảo trì. Dù bạn phải từ bỏ khả năng điều chỉnh góc nghiêng tinh tế để có vết cắt phẳng hoàn hảo trên tấm dày, bạn sẽ nhận được một máy có thể cắt kim loại ổn định suốt 30 năm chỉ với việc bôi trơn thường xuyên và chỉnh lại lưỡi lâu lâu.

Truyền động cơ học so với thủy lực: Chọn nguồn lực phù hợp với yêu cầu chu kỳ thực tế

Dù bạn chọn thiết kế khung máy nào, bạn vẫn cần một phương thức để dẫn động hành trình. Máy cắt cơ học phụ thuộc vào bánh đà gang khổng lồ quay liên tục ở phía sau máy. Nhấn bàn đạp, ly hợp gắn vào, và năng lượng động học được tích trữ đó sẽ đẩy thanh trượt xuống. Hành động diễn ra cực nhanh — với thép mỏng hơn, có thể đạt tới sáu mươi nhịp cắt mỗi phút.

Nhưng truyền động cơ học không cho phép bất kỳ sai sót nào.

Ngay khi ly hợp gắn vào, thanh trượt đã bị ràng buộc. Nếu người vận hành vô tình nạp thép đã tôi cứng vượt quá khả năng định mức của máy, động năng đã tích trữ của bánh đà có thể xé toạc khung bên trước khi hệ thống kịp dừng lại. Truyền động thủy lực khắc phục rủi ro này bằng cách đánh đổi tốc độ thô lấy khả năng kiểm soát chính xác. Hai xi lanh thủy lực đẩy thanh trượt xuống, và nếu lực cản vượt quá thiết lập của van xả áp, dầu thủy lực sẽ tự động chuyển hướng. Máy dừng lại an toàn.

Ví dụ, ADH Machine Tool duy trì hệ thống kiểm soát chất lượng hoàn chỉnh và quy trình sản xuất nghiêm ngặt; danh mục sản phẩm của ADH Machine Tool được 100% dựa trên CNC và bao gồm các ứng dụng cao cấp trong lĩnh vực cắt laser, uốn, rãnh, cắt; để biết thêm thông tin, xem Hệ thống thủy lực của máy cắt tôn.

Bạn sẽ phải đánh đổi tốc độ chu kỳ cực nhanh của bánh đà cơ học, nhưng bù lại bạn có khả năng bảo vệ quá tải — và khả năng dừng hoặc thậm chí đảo ngược thanh trượt giữa hành trình. Chúng ta đã dành toàn bộ phần thảo luận này để xem xét cách mà các khung máy cơ học và thủy lực lớn này kiểm soát việc làm gãy thép một cách có kiểm soát, cho thấy một vết cắt nguội có thể nhanh và hiệu quả đến thế nào. Điều đó dẫn đến câu hỏi hiển nhiên: Nếu chúng ta phải làm việc vất vả đến vậy để chế ngự sức mạnh thô của lưỡi dao, tại sao không đơn giản đốt xuyên mọi thứ bằng laser nhiệt hiện đại?

Vậy tại sao phải trải qua quy trình tạo vết nứt tinh tế này thay vì đơn giản là đốt xuyên qua tấm bằng laser nhiệt hiện đại?

Bởi vì một laser sợi quang có thể mất hai mươi giây để làm tan chảy một đường cắt dài mười foot xuyên qua tấm thép dày một phần tư inch. Trong khi đó, máy cắt thủy lực có thể cắt cùng đường đó chỉ trong tích tắc. Kết quả là mép cắt hoàn hảo, không có vùng bị ảnh hưởng bởi nhiệt và không có xỉ cứng cần phải mài đi trước khi hàn. Đối với năng suất cắt đường thẳng trên các tấm đế, gân gia cường và vật liệu dạng dải, cắt lạnh vẫn là nhà vô địch không thể tranh cãi của xưởng cơ khí.

Nhưng tốc độ “chớp nhoáng” đó chỉ tồn tại khi thiết kế của máy phù hợp với thực tế vật lý của vật liệu bạn đưa vào. Chọn sai công suất, và bạn vừa đầu tư vào một món đồ rất đắt tiền—và có thể trở thành một cục chặn giấy hủy hoại.

Đánh giá công suất: "Thép nhẹ 6mm" thực sự có nghĩa là gì (và không có nghĩa là gì)

Tờ giới thiệu bán hàng rất thích cụm từ "được đánh giá cho thép nhẹ 6mm." Nghe có vẻ dứt khoát—như một giới hạn cứng được đặt sẵn—nhưng thực tế, đó là kết quả của một kịch bản được tính toán cẩn thận trong điều kiện lý tưởng nhất.

Thép nhẹ—thường là A36—có sức chịu cắt khoảng 50.000 psi. Khi một nhà sản xuất đánh giá một máy cho thép nhẹ 6mm (xấp xỉ 1/4 inch), mọi thành phần quan trọng—hệ thống thủy lực, độ cứng của khung, và khe hở giữa các lưỡi cắt—đều được thiết kế chính xác để vượt qua mức kháng lực đó, không hơn và không kém.

Hãy nghĩ đến việc bẻ một củ cà rốt tươi, dày. Bạn tác động áp lực đều, sức căng tích tụ dưới bề mặt, rồi nó gãy ra trong một cú bẻ gọn. Giờ hãy áp dụng cùng lực đó với một thanh sô-cô-la đông cứng có độ dày tương tự. Nó không gãy gọn. Nó kháng lại, khiến bạn phải dùng nhiều sức, và cuối cùng vỡ ra một cách không đều, khó đoán.

Các loại thép cũng phản ứng tương tự như vậy.

Nếu bạn dùng máy cắt được đánh giá cho thép nhẹ 6mm để cắt thép A572 Grade 65 dày 6mm—loại có giới hạn chảy cao hơn nhiều—hoặc thép có độ bền kéo cao T-1, thì máy không phải đang xử lý “6mm”. Trên thực tế, nó phải chống lại lực tương đương với việc cắt thép nhẹ dày 3/8 inch hay thậm chí 1/2 inch. Áp suất thủy lực vượt quá mức cài của van an toàn, khung bắt đầu bị uốn ra ngoài, và lưỡi bắt đầu xé thay vì bẻ gãy kim loại một cách sạch sẽ. Kết quả: bạn mất đường cắt lạnh gọn, tạo ra phản lực nguy hiểm, và có nguy cơ phá hỏng phớt xi-lanh. Công suất thực tế bị chi phối bởi độ bền kéo—chứ không chỉ là độ dày trên thước đo.

Với việc ADH Machine Tool đầu tư hơn 8% doanh thu hàng năm vào nghiên cứu và phát triển. ADH triển khai năng lực R&D trong các dòng máy chấn tôn, nếu bước tiếp theo là liên hệ trực tiếp với đội ngũ kỹ thuật, liên hệ với chúng tôi thì điều đó hoàn toàn phù hợp tại đây.

Chiều dài cắt so với chiều dài cắt sử dụng được: Kích thước thường bị bỏ qua khiến người mua sa bẫy

Khi xem bảng thông số của một máy cắt tiêu chuẩn dài mười foot, bạn thường thấy chiều dài cắt tối đa là 120 inch và độ dày tối đa là tấm 1/4 inch. Tự nhiên người ta sẽ nghĩ có thể đưa vào cả tấm thép dài 120 inch, dày 1/4 inch, nhấn bàn đạp và chờ một đường cắt hoàn hảo.

Trong thực tế, giả định đó thường sai.

Khi bạn tiến gần giới hạn độ dày tối đa tuyệt đối của máy, chiều rộng cắt sử dụng được sẽ giảm tỷ lệ thuận. Khung máy cắt có thể đủ lực để cắt xuyên qua một dải thép hẹp hai foot ở độ dày tối đa, nhưng nếu cố cắt cùng độ dày trên toàn bộ mặt giường dài mười foot, lực cắt được phân tán quá mỏng đồng thời áp lực phản ứng lên đầu dao tăng tối đa. Ở giữa khung bắt đầu uốn lên, và khe hở giữa các lưỡi cắt mở rộng trong quá trình cắt.

Khi khe hở này mở ra, kim loại có thể bị uốn cong giữa các lưỡi như tấm bìa ẩm. Kết quả là biến dạng nặng và mép cắt trông như bị gặm hơn là bị cắt. Chiều dài cắt sử dụng được không phải là con số cố định—nó là thang trượt phụ thuộc vào độ dày vật liệu. Đó là lý do bạn phải lập bản đồ các biến thể sản xuất thực tế của mình trước khi bắt đầu so sánh các tờ giới thiệu sản phẩm.

Nếu bạn muốn có số liệu cụ thể thay vì những tuyên bố quảng cáo, hãy xem kỹ các thông số kỹ thuật chi tiết trước khi đưa bất kỳ máy nào vào danh sách rút gọn. Ví dụ, danh mục máy CNC 100% của ADH Machine Tool bao gồm hệ thống cắt thủy lực tiên tiến cùng các thiết bị cắt laser, uốn và tự động hóa tấm kim loại—giúp việc đánh giá chiều dài cắt sử dụng thực tế ở các độ dày khác nhau dễ dàng hơn. Bạn có thể tải xuống đầy đủ tài liệu và tờ thông số kỹ thuật tại đây: Tải xuống tờ giới thiệu và tài liệu kỹ thuật của máy cắt thủy lực.

Bạn đang mua công suất cho công việc dày nhất thỉnh thoảng mới xuất hiện—hay cho nhịp điệu sản xuất hằng ngày của mình?

Đây là lúc “cái bẫy” tại phòng trưng bày hiện lên rõ ràng nhất. Chủ xưởng xem nhật ký sản xuất, thấy một công việc duy nhất cách đây sáu tháng cần cắt tấm thép dày nửa inch, và quyết định rằng họ cần máy cắt có công suất nửa inch. Họ đầu tư rất nhiều tiền vào một máy có xi-lanh thủy lực khổng lồ, họng sâu và đầu dao nặng di chuyển chậm.

Trong khi đó, 95% công việc hằng ngày của họ chỉ là cắt tấm 10 gauge để làm tấm đế.

Chạy tấm 10 gauge qua máy cắt nửa inch chẳng khác nào dùng búa tạ để đóng đinh hoàn thiện. Khe hở giữa các lưỡi không thể siết chặt đủ để giữ cho mép mảnh không bị cuộn. Thời gian chu kỳ tăng vọt. Góc nghiêng mạnh của lưỡi, cần thiết cho khung nặng, khiến các mảnh vụn mỏng bị xoắn thành những dải thép vô dụng. Khi chạy theo một công việc hiếm hoi, bạn làm hỏng nhịp độ của công việc thường ngày.

Bạn chọn kích cỡ máy cắt cho loại vật liệu mà bạn cắt hằng ngày. Khi có một đơn hàng lạ cần cắt tấm dày hơn, bạn sẽ thuê ngoài hoặc gửi nó đến máy cắt laser. Bạn không nên làm giảm hiệu suất cắt thẳng chỉ để có thể khoe khoang về công suất của máy.

Laser, Plasma và Máy Cắt Thẳng: Tại Sao Cắt Nhiệt Chưa Thay Thế Được Cắt Lạnh?

Vậy tại sao chúng ta vẫn phụ thuộc vào quá trình gãy nứt phức tạp này thay vì đơn giản đốt xuyên qua tấm bằng laser? Đó là câu hỏi đầu tiên mà bất kỳ học viên nào cũng đặt ra khi họ thấy một chiếc laser fiber trị giá hàng triệu đô la đang đỗ cách đó vài chục mét bên cạnh một chiếc máy cắt cơ khí ồn ào và đầy dầu mỡ. Laser có điều khiển CNC tiên tiến, phản hồi từ encoder, và khả năng cắt hình dạng phức tạp với độ chính xác ±0,025 mm. Trong khi đó, máy cắt cơ chỉ như một lưỡi dao chém cụt, phụ thuộc vào kinh nghiệm người vận hành và đòn bẩy cơ học cơ bản.

Trên lý thuyết, máy cắt nhiệt lẽ ra đã khiến phương pháp cắt lạnh trở nên lỗi thời từ hàng thập kỷ trước.

Nhưng lý thuyết thì không thể cắt thép.

Hãy quan sát điều gì thực sự xảy ra khi bạn xử lý một tấm đế hình chữ nhật đơn giản. Một máy cắt nhiệt phải làm nóng chảy vật liệu và thổi nó ra khỏi khe cắt, nghĩa là năng suất của nó bị giới hạn bởi tốc độ truyền nhiệt — và bởi lượng khí phụ trợ mà bạn sẵn sàng tiêu thụ.

Khi một máy cắt cơ khí hoàn thành trong 10 giây nhanh hơn cả một máy laser “tốc độ cao”

Nếu bạn cắt những chi tiết phức tạp từ thép tấm mỏng, laser đúng là kỳ diệu. Nhưng khi bạn bước vào lĩnh vực kết cấu và xử lý tấm dày hơn 20 mm, các quy luật vật lý của cắt nhiệt hoàn toàn đảo ngược. Laser phải giảm tốc độ xuống cực thấp để có thể làm nóng chảy từng ấy vật liệu, và nó bắt đầu tiêu thụ một lượng lớn khí oxi hoặc nitơ đắt đỏ chỉ để thổi xỉ nóng chảy ra khỏi khe cắt.

Nhấn bàn đạp trên một máy cắt thủy lực, và cùng tấm dày đó bị cắt ngọt trong tích tắc.

Với các tấm mỏng dưới 3 mm, máy cắt cơ đã nhanh hơn laser từ năm đến mười lần trong các đường cắt thẳng. Khi độ dày tăng lên, tốc độ cắt của laser giảm mạnh, trong khi thời gian chu kỳ của máy cắt hầu như vẫn tức thời. Bạn đang thay thế một quá trình nhiệt chậm chạp, tốn khí bằng một cú gãy cơ học đột ngột. Máy cắt nhiệt được xây dựng để xử lý hình dạng phức tạp — nhưng dùng nó cho đường cắt thẳng chẳng khác nào thuê một bác sĩ phẫu thuật não để chẻ củi. Đó là cách dùng lãng phí một thiết bị chuyên dụng cao cấp.

Lợi thế luyện kim: Tại sao một số công trình kết cấu tuyệt đối không được có vùng ảnh hưởng nhiệt

Tốc độ và chi phí khí chỉ là một phần của bài toán; trở ngại thực sự khiến cắt cơ chưa bị thay thế nằm ở yếu tố luyện kim. Khi ngọn đuốc plasma hoặc laser cắt qua thép, nó tạo ra cú sốc nhiệt cực mạnh, cục bộ tại mép tấm. Kết quả là vùng ảnh hưởng nhiệt (HAZ) — một dải kim loại hẹp có cấu trúc vi mô bị biến đổi hoàn toàn, khiến nó cứng hơn, giòn hơn và dễ vi nứt hơn nhiều khi chịu tải trọng lớn.

Hãy tưởng tượng việc bẻ đôi một chiếc bánh quy giòn. Chỗ gãy xảy ra ngay lập tức, mép gãy sạch, và hai nửa còn lại vẫn giữ nguyên độ bền như trước khi bị bẻ.

Cắt lạnh tuân theo nguyên tắc tương tự. Vì máy cắt tạo ra vết gãy hoàn toàn cơ học mà không sinh nhiệt, thép giữ nguyên trạng thái nhiệt luyện ban đầu cho đến tận rìa vi mô của phần cắt. Phần trên cùng của mép cắt sáng bóng và mịn, trong khi hai phần ba dưới có vẻ thô, dạng hạt và hơi xé rách. Nó có thể không bóng bẩy như đường cắt laser, nhưng mép xé đó lại nguyên vẹn về mặt luyện kim.

Với các công trình trọng yếu — như cầu đường cao tốc, đường ray cẩu hoặc khung chịu động đất — kỹ sư thường cấm hoàn toàn vùng ảnh hưởng nhiệt trên các mép lộ. Nếu dùng laser, học viên có thể phải mài bằng máy mài góc hàng giờ để loại bỏ lớp kim loại cứng trước khi thợ hàn được phép bắt hồ quang. Máy cắt cơ loại bỏ hoàn toàn bước đó.

Quy trình Gia Công: Tại Sao Cắt Cơ Thường Là Bước Đầu Tiên, Không Phải Cuối Cùng

Điều này dẫn đến một câu hỏi rộng hơn: làm thế nào để một xưởng gia công số lượng lớn thực sự tạo ra lợi nhuận? Trên thực tế, đây không phải là lựa chọn giữa máy cắt cơ và laser — mà là cách sắp xếp trình tự một cách chiến lược. Máy cắt cơ không phải công cụ hoàn thiện các chi tiết phức tạp; nó là động cơ cắt phôi chính, cung cấp đầu vào cho toàn bộ dây chuyền.

Khi một bó tấm thép dài 20 foot được giao từ nhà máy, chúng quá lớn và cồng kềnh để tải trực tiếp vào trung tâm gia công CNC chính xác. Nhiệm vụ của người vận hành máy cắt là nhanh chóng chia tấm chính này thành các phôi vuông vức, dễ xử lý. Trong khi người vận hành laser vẫn đang lập trình sơ đồ sắp xếp và chờ hệ thống khí phụ trợ ổn định, người vận hành máy cắt có thể đã xếp xong năm mươi phôi thẳng, không biến dạng nhiệt lên pallet. Những phôi này sau đó được chuyển xuống các công đoạn tiếp theo như phay, khoan hoặc cắt biên dạng phức tạp bằng laser.
