I. Giới thiệu

Uốn bằng máy ép chấn là gì? Uốn bằng máy ép chấn là một trong những quy trình quan trọng trong ngành gia công kim loại tấm. Quy trình này bao gồm việc tạo hình kim loại tấm thành dạng mong muốn bằng cách tác dụng lực lên phôi. Đối với những người mới tìm hiểu về chủ đề này, Hướng dẫn về máy chấn và uốn CNC cung cấp một cái nhìn tổng quan toàn diện về toàn bộ quy trình.

Uốn là một quy trình phổ biến để sản xuất các chi tiết và phôi trong nhiều ngành chế tạo khác nhau. Nó có thể xử lý cả các chi tiết nhỏ cũng như các phôi lớn. Do độ dày và độ cứng khác nhau của kim loại tấm và các hình dạng mong muốn khác nhau, chúng ta cần máy chấn với các mức tải trọng khác nhauvà chiều dài uốn khác nhau để uốn kim loại tấm.

Quy trình này thường được thực hiện bằng máy chấn tôn - một công cụ gia công cơ khí chủ yếu dùng để uốn và tạo hình tấm kim loại. Các loại máy chấn khác nhau bao gồm máy chấn thủ công, máy chấn thủy lực, máy chấn CNC, máy chấn servo-điện, và máy chấn cơ khí.

Uốn làm giãn và nén kim loại tấm. Lực tác động bên ngoài chỉ thay đổi hình dạng của tấm kim loại. Chiều dài phần bên ngoài của kim loại tấm sẽ bị kéo dài, trong khi phần bên trong bị nén lại và chiều dài bị rút ngắn. Tuy nhiên, chiều dài của trục trung hòa vẫn không thay đổi.

Tính dẻo của kim loại tấm cho phép hình dạng của nó thay đổi trong khi các thông số khác, như thể tích và độ dày, vẫn giữ nguyên. Trong một số trường hợp, việc uốn có thể làm thay đổi đặc tính bên ngoài của kim loại tấm. Ngoài ra, uốn còn có thể thay đổi mômen quán tính của phôi.

Tải trọng của máy chấn được xác định bởi nguồn dẫn động, có thể là dẫn động cơ khí, dẫn động thủy lực, dẫn động khí nén hoặc dẫn động servo. Hơn nữa, cũng cần phải ghép các chày (khuôn trên) và khuôn (khuôn dưới) với các chiều cao, hình dạng và kích thước miệng V khác nhau.

Thông thường, khuôn uốn được làm bằng gang xám hoặc thép cacbon thấp. Tuy nhiên, vật liệu của chày và khuôn thay đổi từ gỗ cứng đến cacbua tùy theo phôi. Để tìm hiểu sâu hơn về vật liệu và cấu hình của khuôn, bạn có thể khám phá Hướng Dẫn Toàn Diện Về Dụng Cụ Máy Chấn Tôn.

Tấm kim loại được đặt đúng vị trí trên khuôn dưới, và chày được hạ xuống khuôn thông qua lực của xi lanh. Quá trình uốn bao gồm việc lặp lại hành trình uốn nhiều lần để đạt được hình dạng mong muốn.

Tấm kim loại sẽ bật lại nhẹ sau khi uốn. Để đảm bảo bán kính uốn và góc uốn đã định không thay đổi, bán kính uốn nên được đặt lớn hơn giá trị bán kính uốn đã định trong quá trình vận hành máy chấn. Kết quả là góc uốn cuối cùng sẽ nhỏ hơn.

II. Giải phẫu hệ thống: Khám phá sâu vào "các cơ quan sống còn" của máy chấn tôn

Để thật sự làm chủ nghệ thuật uốn kim loại, người vận hành cần vượt qua mức thao tác cơ bản—giống như một bác sĩ phẫu thuật tài hoa, phải đi sâu vào cấu tạo bên trong của máy để hiểu cách từng bộ phận vận hành và phối hợp hài hòa với nhau. Máy chấn tôn không chỉ đơn thuần là một thiết bị tạo lực; nó là một hệ thống tích hợp cao—a “cơ thể sống” kết hợp các hệ thống con cơ khí, thủy lực/điện và điều khiển thông minh.

2.1 Phân tích cơ khí: Các thành phần cốt lõi và sự phối hợp của chúng

Mỗi bộ phận đều đóng vai trò thiết yếu trong việc tạo hình chính xác, góp phần tạo nên "bộ xương" và "cơ bắp" cho máy chấn tôn."

• Kết cấu chính: Nền tảng của độ cứng vững
  • KhungĐóng vai trò là "xương sống" của máy, thường được chế tạo từ các tấm thép dày hàn thành kết cấu khung chữ C hoặc khung chữ O chắc chắn. Nhiệm vụ chính của nó là mang lại độ cứng vượt trội, chống lại lực phản ứng khổng lồ sinh ra trong quá trình uốn và giữ độ võng khung ở mức micromet ngay cả khi chịu tải tối đa.
  • Cụm chàyĐóng vai trò là “cánh tay” của máy, đầu chấn giữ khuôn trên (chày) và di chuyển lên xuống theo điều khiển của hệ truyền động. Độ trơn tru, đồng bộ và chính xác khi lặp lại chuyển động của ram quyết định trực tiếp đến độ đồng đều của các góc uốn.
  • Bệ/Khung dướiĐây là “nền móng” đỡ khuôn dưới (rãnh V). Nó phải chịu được toàn bộ lực uốn và, trên các máy tiên tiến, còn tích hợp hệ thống chống võng—một hệ thống xi lanh thủy lực hoặc nêm cơ khí tạo độ cong nhẹ hướng lên trên trong quá trình uốn. Cấu trúc này bù lại độ võng tự nhiên của dầm trên và dầm dưới, đảm bảo góc uốn thẳng hoàn hảo dọc theo toàn bộ chiều dài chi tiết.
  • Thước chặn sauĐây là “thước đo chính xác” xác định vị trí uốn và là nền tảng cho tự động hóa. Được điều khiển bởi CNC, nó di chuyển nhanh chóng và chính xác theo nhiều trục (ví dụ trục X cho độ sâu, trục R cho độ cao, trục Z1/Z2 cho định vị trái-phải), đảm bảo mọi kích thước mép gập đều chuẩn xác theo thiết kế.
• Nguồn động lực: Nhịp tim của máy “Nhịp đập” của máy chấn tôn đến từ hệ thống truyền động, yếu tố quyết định hiệu suất, năng suất và dải ứng dụng của nó.

• Hệ thống điều khiển CNC: Bộ não của máy Hệ thống CNC (Điều khiển số bằng máy tính) là lõi thông minh của bất kỳ máy chấn tấm hiện đại nào. Nó đã phát triển từ một công cụ nhập góc đơn giản và định vị thước chặn thành một trung tâm lập kế hoạch và thực hiện quy trình toàn diện. Các bộ điều khiển CNC tiên tiến hiện nay cung cấp những khả năng mang tính cách mạng như:
  • Lập trình đồ họa: Người vận hành có thể nhập hoặc vẽ thiết kế chi tiết 2D/3D trực tiếp trên màn hình cảm ứng. Hệ thống tự động xác định trình tự uốn tối ưu, đề xuất dụng cụ phù hợp, tránh va chạm và tạo ra chương trình xử lý hoàn chỉnh.
  • Điều khiển đa trục: Có khả năng quản lý hơn tám trục đồng thời — bao gồm trục chấn (Y1, Y2), thước chặn sau (X, R, Z1, Z2) và hệ thống cân bằng (V) — để xử lý dễ dàng ngay cả những hình dạng phức tạp nhất.
  • Cơ sở dữ liệu quy trình: Được trang bị thư viện toàn diện về vật liệu và khuôn, nó tự động tính toán lực chấn cần thiết và bù độ đàn hồi dựa trên loại và độ dày vật liệu, giúp tăng đáng kể tỷ lệ thành công ngay từ lần uốn đầu tiên.

2.2 Bản chất của sự chính xác: Nghệ thuật thiết kế chày và khuôn

Nếu máy là bàn tay của nghệ nhân, thì dụng cụ chính là cây cọ trong tay đó. Việc lựa chọn và kết hợp đúng chày và khuôn không chỉ quyết định hình dạng mà còn cả chất lượng sản phẩm hoàn thiện — một lĩnh vực cân bằng giữa nghệ thuật và kỹ thuật.

• Hướng dẫn chọn chày: Hình dạng của chày xác định khả năng tiếp cận chi tiết và giới hạn uốn.
  • Chày thẳng: Loại cơ bản và đa dụng nhất, lý tưởng cho các đường uốn không bị cản trở ở góc 90° hoặc góc tù.
  • Chày cổ ngỗng: Với phần cổ cong ngược giống cổ ngỗng, nó tạo khoảng trống cho các mép gấp sẵn — thiết yếu để chế tạo các dạng kênh chữ U, dạng hộp và các hình phức tạp khác.
  • Chày góc nhọn: Với góc mũi hẹp hơn 90° (thường là 30° hoặc 45°), nó cố ý “uốn quá” vật liệu để bù độ đàn hồi, đạt được góc hoàn thiện chính xác 90° hoặc góc tù.

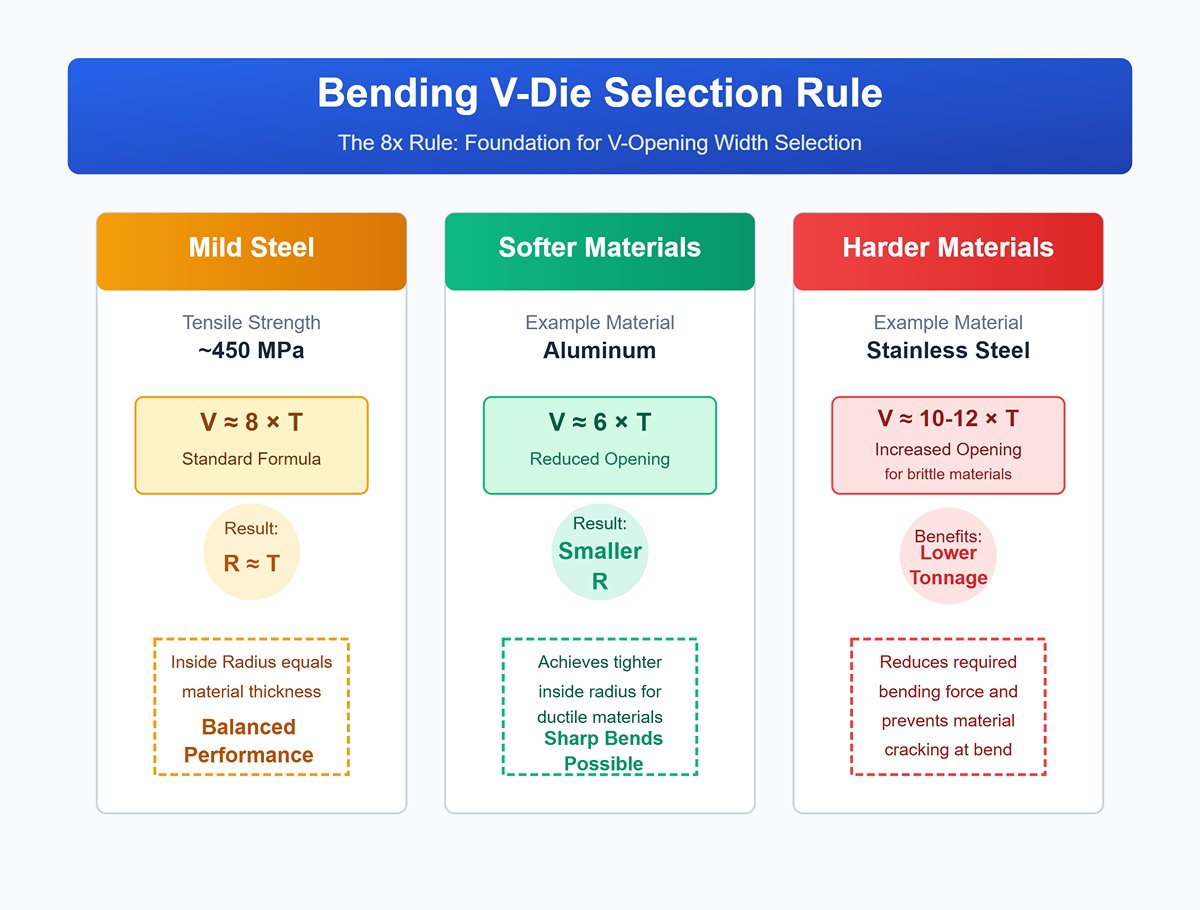

• Nguyên tắc ghép khuôn: Chiều rộng miệng chữ V (V-die) của khuôn dưới là thông số quan trọng nhất trong toàn bộ thiết lập uốn.
  • Quy tắc “8× độ dày vật liệu”: Một hướng dẫn cơ bản và được áp dụng rộng rãi trong ngành. Đối với thép mềm có giới hạn bền kéo khoảng 450 MPa, chiều rộng V khuyến nghị (V) ≈ 8 × độ dày vật liệu (T). Điều này thường cho ra bán kính uốn trong (R) xấp xỉ bằng độ dày vật liệu đồng thời duy trì yêu cầu lực chấn hợp lý.
  • Điều chỉnh thông minh: Quy tắc này linh hoạt hơn là tuyệt đối.
    • Đối với hợp kim nhôm và các vật liệu mềm hơn khác, hệ số có thể được giảm xuống 6× để đạt được bán kính bên trong (R) nhỏ hơn.
    • Đối với thép không gỉ hoặc thép cường độ cao, hệ số nên được tăng lên 10× hoặc thậm chí 12×, giảm yêu cầu về lực ép và cung cấp độ giãn vật liệu bổ sung để ngăn ngừa nứt ở góc ngoài.

• Khi bản thiết kế yêu cầu bán kính uốn cụ thể (R), bạn nên làm ngược lại từ mối quan hệ đã biết giữa R và khe mở V (R ≈ V/6 ~ V/8) để chọn chiều rộng V-die phù hợp nhất.
• Sự kết hợp vàng: Sự ghép khuôn hoàn hảo nghĩa là biên dạng chày tránh mọi va chạm với phôi, khe mở V-die tạo ra bán kính mong muốn đồng thời giữ lực ép trong giới hạn an toàn, và cả chày lẫn khuôn đều được căn chỉnh chính xác. Sai sót ở bất kỳ yếu tố nào trong số này có thể dẫn đến phế phẩm, hoặc tệ hơn, hư hỏng dụng cụ và thiết bị đắt tiền.

2.3 Những hiểu biết về thông số chính: Các biến số định hình kết quả uốn

Việc nắm vững và tính toán chính xác các thông số sau là bước then chốt để từ một thợ vận hành lành nghề trở thành chuyên gia thực sự về quy trình.

Hệ số K – [Góc nhìn độc đáo 1]: Hệ số K không chỉ đơn thuần là một hệ số khô khan để tính toán mẫu phẳng; nó là chìa khóa hình học kết nối thế giới tấm phẳng hai chiều với thực tại được tạo hình ba chiều. Hãy hình dung một tấm kim loại phẳng: trong quá trình uốn, các sợi bên ngoài bị kéo giãn trong khi các sợi bên trong bị nén lại. Giữa chúng là “trục trung hòa”, một lớp có chiều dài không thay đổi. Hệ số K xác định chính xác vị trí của trục trung hòa về mặt toán học (K = khoảng cách từ trục trung hòa đến bề mặt trong / độ dày vật liệu). Tầm quan trọng của nó nằm ở việc chuyển đổi một quá trình biến dạng dẻo phức tạp thành dữ liệu kỹ thuật chính xác. Nó không phải là hằng số phổ quát 0,5, mà là một biến số động bị ảnh hưởng bởi loại vật liệu, độ dày, tỷ lệ bán kính trên độ dày, phương pháp uốn và nhiều yếu tố khác. Các công ty xây dựng cơ sở dữ liệu hệ số K độc quyền và chính xác thông qua thử nghiệm rộng rãi sẽ có được “thuật toán lõi” kết nối bản vẽ thiết kế với sản phẩm đạt chất lượng ngay lần đầu. Điều này không chỉ thể hiện sức mạnh kỹ thuật mà còn là tài sản số quý giá để giảm chi phí, tăng hiệu quả và phản ứng nhanh trong thị trường cạnh tranh—biến tay nghề tinh xảo thành hệ thống khoa học có thể truyền đạt và lặp lại.

Lực ép: Lực ép cần thiết để hoàn thành một lần uốn. Tấn lực quá mức có thể làm hỏng cả máy chấn và dụng cụ, trong khi tấn lực không đủ sẽ không đạt được độ uốn mong muốn. Hệ thống CNC thường tính toán tự động, nhưng hiểu rõ logic nền tảng là rất cần thiết. Một ước tính đơn giản cho uốn không chạm (air bending) thép cacbon thấp là:

Tấn lực (T) ≈ [65 × (độ dày tấm tính bằng mm)² / chiều rộng khe V tính bằng mm] × chiều dài uốn tính bằng mét.

Từ công thức này, có thể thấy rằng tấn lực tăng theo bình phương của độ dày tấm—gấp đôi độ dày, tấn lực tăng gấp bốn lần. Ngược lại, tăng chiều rộng khe V sẽ giảm nhu cầu tấn lực, trở thành cách hiệu quả để giảm lực cần thiết.

Bán kính uốn: Trong phương pháp uốn không chạm (air bending) phổ biến, một sự thật trái ngược trực giác là bán kính trong cuối cùng chủ yếu được xác định bởi chiều rộng khe V của khuôn dưới, chứ không phải bán kính mũi chày. Một công thức xấp xỉ hữu ích là: bán kính trong ≈ 1/5–1/7 chiều rộng khe V. Điều này mang lại sự linh hoạt đáng kể—người vận hành có thể đạt được nhiều bán kính khác nhau chỉ bằng cách thay khuôn dưới hoặc điều chỉnh chiều rộng khe V, mà không cần liên tục thay chày.

III. Các loại uốn bằng máy chấn tôn

Các phương pháp uốn tấm kim loại khác nhau được dựa trên mối quan hệ giữa vị trí dụng cụ cuối và độ dày vật liệu. Các phương pháp này cũng khác nhau về cách biến dạng dẻo của tấm.

Mặc dù kỹ thuật uốn khác nhau, dụng cụ và cấu hình về cơ bản là giống nhau. Vật liệu, kích thước và độ dày của tấm kim loại cũng quyết định phương pháp uốn.

Kích thước uốn, bán kính uốn, góc uốn, độ cong uốn và vị trí uốn trên phôi cũng rất quan trọng đối với các phương pháp uốn.

Uốn chữ V là một trong những phương pháp uốn tấm kim loại phổ biến nhất. Nó yêu cầu chày và khuôn hình chữ V.

Trong quá trình uốn, tấm kim loại được đặt trên khuôn hình chữ V, và chày ép tấm kim loại vào khuôn hình chữ V dưới tác động của áp lực.

Góc uốn của tấm kim loại được xác định bởi điểm tác động của chày. Các góc và hình dạng của khuôn bao gồm góc nhọn, góc tù, góc vuông, v.v. Uốn chữ V có thể được chia nhỏ thành uốn không chạm đáy, uốn chạm đáy và uốn dập.

Uốn không chạm đáy

Uốn không chạm đáy còn được gọi là uốn một phần vì phôi không tiếp xúc hoàn toàn với khuôn. Trong uốn không chạm đáy, tấm kim loại chỉ tiếp xúc với vai khuôn và mũi chày.

Chày được ép xuống tấm và đi qua phần trên của khuôn vào khe mở hình chữ V nhưng không tiếp xúc với bề mặt của khe mở hình chữ V.

Do đó, khoảng cách giữa chày và thành bên của khuôn phải lớn hơn độ dày của tấm kim loại. Uốn không chạm yêu cầu ít lực hơn và là phương pháp uốn có ít tiếp xúc nhất với tấm kim loại.

Thiết bị chỉ cần tiếp xúc với tấm kim loại tại ba điểm, đó là chày, mũi chày và vai khuôn. Do đó, mối quan hệ giữa góc uốn và góc dụng cụ không quá đáng kể.

Độ sâu của chày ép vào khe mở hình chữ V là yếu tố quan trọng ảnh hưởng đến góc uốn. Độ sâu ép của chày càng lớn thì góc uốn càng sắc.

Khuôn dưới và chày dùng trong phương pháp uốn không chạm đáy không cần có cùng bán kính, vì bán kính uốn được xác định bởi độ đàn hồi của tấm kim loại.

Ưu điểm

Vì đầu chày không cần đẩy vượt quá bề mặt kim loại nên lực uốn hoặc tải trọng yêu cầu ít hơn. Hơn nữa, không cần quá nhiều dụng cụ, và thao tác đơn giản, linh hoạt.

Tiếp xúc tối thiểu giữa tấm và dụng cụ dẫn đến ít vết bề mặt hơn. Có thể uốn được nhiều loại vật liệu và độ dày khác nhau.

Nhược điểm

Sau khi uốn sẽ có một mức độ đàn hồi ngược nhất định. Thường cần uốn quá mức để bù cho hiện tượng đàn hồi ngược.

Do đó, góc uốn thực tế nên sắc hơn góc uốn đặt trước trong quá trình uốn để đạt được góc uốn cuối cùng.

Ngoài ra, trong phương pháp uốn không chạm đáy, vì tấm kim loại và khuôn không tiếp xúc hoàn toàn nên khó đảm bảo độ chính xác uốn. Đồng thời, việc duy trì độ sâu hành trình chính xác cao cũng là thách thức.

Không phù hợp cho các chi tiết yêu cầu dung sai góc rất chặt. Sự không đồng đều về độ dày và tính chất vật liệu có thể dẫn đến sai lệch góc.

Uốn chạm đáy

Uốn chạm đáy còn được gọi là ép đáy, uốn đáy hoặc đánh đáy. Giống như uốn không chạm đáy, uốn chạm đáy cũng cần chày và khuôn. Hình dạng của chày và khuôn được thiết kế phù hợp với góc uốn cuối cùng mong muốn, thường là 90°.

Trong uốn chạm đáy, chày ép tấm kim loại xuống đáy khuôn, vì vậy góc của khuôn quyết định góc uốn cuối cùng của tấm kim loại. So với các kỹ thuật khác, uốn chạm đáy là quá trình tấm kim loại được ép hoàn toàn vào đáy khuôn hình chữ V.

Khi nhả chày sẽ khiến tấm kim loại đàn hồi ngược và tiếp xúc với khuôn. Uốn quá mức giúp giảm đàn hồi ngược. Sử dụng lực lớn hơn cũng sẽ giảm hiệu ứng đàn hồi ngược và tăng độ chính xác.

Sự khác biệt giữa uốn không chạm đáy và uốn chạm đáy nằm ở bán kính. Bán kính của khuôn quyết định bán kính trong của tấm kim loại uốn. Chiều rộng của khe mở hình chữ "V" thường gấp 6 đến 18 lần độ dày của tấm.

Ưu điểm

Trong uốn chạm đáy, vì góc của khuôn cố định nên độ chính xác uốn cao hơn và đàn hồi ngược nhỏ hơn. Góc uốn của nó chính xác và đồng đều hơn so với uốn không chạm đáy, thường trong khoảng ±0,5°.

Có thể đạt được bán kính uốn nhỏ hơn so với uốn không chạm đáy, và đường uốn cùng các góc của nó sắc nét và rõ ràng.

Nhược điểm

Chi phí khuôn cao do cần khuôn mài chính xác cho từng góc uốn và vật liệu. Lực tiếp xúc cao giữa chày, vật liệu và khuôn làm tăng độ mài mòn của dụng cụ.

Dập tiền

Dập tiền cũng là một phương pháp uốn được sử dụng rộng rãi. Từ “dập tiền” xuất phát từ việc chế tạo tiền xu. Ở Hoa Kỳ, để in hình chân dung Lincoln lên đồng xu, người ta sử dụng máy có tải trọng lớn để nén đồng xu nhằm tạo ra hình ảnh giống hệt trên khuôn.

Trong dập tiền, chày và tấm kim loại nằm ở đáy khuôn. Lực tạo ra bởi chày lớn gấp 5 đến 8 lần so với uốn không chạm đáy. Bằng cách này, tấm kim loại hầu như không bị đàn hồi ngược.

Ưu điểm

Vật liệu hoàn toàn khớp với hình dạng của khuôn và có độ chính xác cao cùng khả năng lặp lại tốt.

Độ hồi lò xo là nhỏ nhất vì nó vượt qua giới hạn đàn hồi của vật liệu. Không cần phải uốn quá mức. Độ chính xác uốn của phương pháp dập ép rất cao, và bán kính uốn nhỏ.

Nhược điểm

Chi phí sản xuất của nó cũng rất cao. Không phù hợp cho các lô nhỏ hoặc góc uốn thay đổi. Trong quá trình uốn này, ma sát dễ làm hỏng máy chấn và dụng cụ.

Hơn nữa, cần trang bị thêm nhiều dụng cụ cho máy chấn. Về cơ bản, mỗi độ dày tấm cần các loại chày và cối khác nhau. Ngoài ra, cần xem xét góc, bán kính và khẩu độ cối.

So sánh giữa ba loại uốn trên

IV. Những điều cần lưu ý khi uốn kim loại bằng máy chấn tôn?

Tính chất vật liệu

Các loại vật liệu uốn

Trước khi uốn tấm kim loại, chúng ta cần xác định loại vật liệu nào phù hợp để uốn.

Một số kim loại có độ dẻo tốt, những loại này phù hợp hơn cho việc uốn, trong khi một số kim loại kém dẻo hoặc giòn dễ bị hư hỏng hoặc gãy trong quá trình uốn.

Thép

- Thép cán nguội được sử dụng rộng rãi, đặc biệt ở độ dày từ 16 đến 10 gauge.

- Các mác thép cụ thể như A36, A1011, A1008 là lựa chọn phổ biến. A36 dùng cho tấm dày 1/4" trở lên, trong khi A1008 dùng cho tấm mỏng đến 3/16".

- Thép không gỉ như 304 (dùng chung), 316 (môi trường ăn mòn), và 430 (ứng dụng từ tính) thường được uốn.

Nhôm

- Hợp kim nhôm 5052 và 3003 được dùng thay thế cho nhau, dễ tạo hình và hàn. 5052 có độ bền và khả năng chống ăn mòn tốt hơn.

- Nhôm 5083, hợp kim không tôi nhiệt mạnh nhất, được dùng trong ứng dụng hàng hải yêu cầu khả năng hàn, tạo hình và chống ăn mòn.

- Nhôm 6061 dùng cho tấm dày 3/16" trở lên, các dạng đùn và chi tiết gia công. Có thể tôi nhiệt để tăng độ bền nhưng giòn hơn.

Độ dày vật liệu

Vật liệu dày hơn yêu cầu lực uốn cao hơn và cấu hình dụng cụ chuyên biệt. Ví dụ, uốn thép cacbon mềm có độ dày 6 mm có thể cần khoảng 80 tấn lực, trong khi nhôm cùng độ dày có thể chỉ cần khoảng 60 tấn. Vật liệu dày thường ít bị đàn hồi trở lại hơn, giúp dễ dàng uốn chính xác theo góc mong muốn.

Độ cứng vật liệu

Vật liệu cứng hơn, chẳng hạn như thép cường độ cao, thường có xu hướng đàn hồi trở lại nhiều hơn sau khi uốn. Ví dụ, uốn thép cường độ cao có thể tạo ra góc đàn hồi trở lại 2-3 độ, trong khi thép cacbon mềm chỉ đàn hồi khoảng 1 độ. Cần điều chỉnh góc uốn hoặc áp dụng kỹ thuật uốn quá mức để đạt được hình dạng mong muốn.

Độ bền kéo

Độ bền kéo của vật liệu xác định khả năng chịu lực mà không bị gãy. Vật liệu có độ bền kéo cao hơn yêu cầu lực uốn lớn hơn. Ví dụ, thép cacbon mềm với độ bền kéo 400 MPa sẽ cần ít lực hơn so với thép không gỉ có độ bền kéo 700 MPa, đòi hỏi dụng cụ được gia cố.

Thông số uốn

Đàn hồi trở lại khi uốn

Trong quá trình uốn, bề mặt bên trong của tấm kim loại sẽ bị nén và bề mặt bên ngoài sẽ bị kéo giãn. Do tấm kim loại có khả năng uốn tốt, bề mặt bị nén sẽ tạo ra một mức đàn hồi trở lại nhất định sau khi tải trọng được giải phóng.

Mức độ đàn hồi trở lại được xác định bởi các đặc tính của vật liệu, chẳng hạn như giới hạn chảy, mô-đun đàn hồi và độ dẻo. Kim loại cứng hơn, cường độ cao hơn sẽ có mức đàn hồi trở lại lớn hơn.

Để bù cho sự đàn hồi trở lại, kim loại cần được uốn quá mức ở một mức độ nhất định để khi đàn hồi trở lại sẽ đạt góc cuối cùng mong muốn.

Bán kính uốn ảnh hưởng đến độ đàn hồi trở lại của tấm. Bán kính uốn càng lớn thì độ đàn hồi trở lại càng nhiều. Sử dụng chày nhọn có thể giảm đàn hồi trở lại vì chày nhọn có bán kính trong nhỏ.

Chiều dài bù uốn

Chiều dài bù uốn là yếu tố quan trọng cần xem xét khi tính toán chiều dài vật liệu cần thiết cho một thao tác uốn. Nó đề cập đến chiều dài của trục trung tính giữa hai đường uốn, và có thể thay đổi tùy theo độ dày, loại vật liệu và góc uốn của phôi.

Để tính chiều dài bù uốn, bạn cần xem xét độ bền kéo, độ giãn dài và độ dày của vật liệu, cũng như bán kính và góc uốn.

Sau khi xác định được chiều dài bù uốn, bạn cộng nó vào tổng chiều dài phẳng của vật liệu để có được chiều dài vật liệu cần thiết cho phôi mong muốn.

Điều quan trọng là đảm bảo chiều dài bù uốn chính xác vì chỉ một sai số nhỏ cũng có thể dẫn đến lỗi về kích thước và hình dạng của phôi cuối cùng.

Bằng cách tính đến chiều dài bù uốn, bạn có thể đạt được kết quả chính xác và đồng đều hơn trong các thao tác uốn.

Bán kính uốn

Bán kính của đường uốn ảnh hưởng trực tiếp đến độ đàn hồi trở lại của vật liệu. Bán kính nhỏ hơn sẽ tạo ra độ đàn hồi trở lại lớn hơn, đòi hỏi kiểm soát chính xác độ sâu của chày và cối. Ví dụ, bán kính uốn 1 mm trên nhôm có thể gây đàn hồi trở lại nhiều hơn so với bán kính 3 mm trên cùng loại vật liệu.

Hệ số K

Hệ số K biểu thị vị trí của trục trung hòa trong quá trình uốn, ảnh hưởng đến tính toán lượng dư uốn. Ví dụ, hệ số K là 0,3 có thể điển hình cho thép mềm, trong khi nhôm có thể có hệ số K là 0,4. Yếu tố này rất quan trọng để dự đoán chính xác sự giãn dài của vật liệu và các khoản khấu trừ khi uốn.

4. Công nghệ tiên phong: Định hình tương lai của uốn

Trong phần trước, chúng ta đã thành thạo kỹ thuật biến bản vẽ thiết kế thành các chi tiết chính xác. Bây giờ, hãy nhìn về phía trước tới những đổi mới đang định hình lại căn bản các quy trình uốn. Những đột phá này vượt xa việc cải thiện hiệu suất từng bước—chúng đại diện cho những cuộc cách mạng sâu sắc về độ chính xác, hiệu quả và trí tuệ, đưa các xưởng gia công tấm kim loại truyền thống bước vào kỷ nguyên mới của sản xuất thông minh.

4.1 Phổ công nghệ máy chấn hiện đại

Để hiểu tương lai, trước hết chúng ta phải nắm bắt hiện tại. Thị trường máy chấn ngày nay xoay quanh ba công nghệ truyền động cốt lõi, mỗi loại đại diện cho một giai đoạn tiến hóa và triết lý sản xuất khác nhau.

• Máy chấn thủy lực CNC: Hiện đang là tiêu chuẩn phổ biến và được sử dụng rộng rãi nhất trong ngành, nó tạo nền tảng cho gia công tấm kim loại hiện đại. Hệ thống CNC điều khiển chính xác các van servo điện-thủy lực để đạt được chuyển động độc lập, độ chính xác cao của dầm trên (trục Y1/Y2). Các ưu điểm chính bao gồm nền tảng công nghệ trưởng thành, mạnh mẽ với dải công suất rộng—từ vài chục đến hàng nghìn tấn—có khả năng xử lý đa dạng độ dày và độ bền. Nó vẫn là “ngựa thồ” không thể tranh cãi của ngành.

• Máy chấn tôn servo điện: Đây không chỉ là một nâng cấp kỹ thuật — mà là một bước ngoặt hoàn toàn so với các hệ thống truyền động truyền thống và là dấu hiệu rõ ràng cho thấy công nghệ uốn đang hướng tới đâu. Nó loại bỏ hệ thống thủy lực phức tạp, thay thế bằng một hoặc nhiều động cơ servo công suất cao trực tiếp truyền động dầm trên thông qua vít me bi chính xác hoặc hệ thống dây đai đồng bộ. Cuộc cách mạng này mang lại ba lợi ích lớn:
  • Hiệu suất năng lượng cực cao: Không giống như máy thủy lực, vốn cần bơm chạy liên tục để duy trì áp suất, động cơ servo chỉ tiêu thụ điện khi dầm chuyển động, gần như không tiêu tốn năng lượng khi ở trạng thái nghỉ. Điều này có thể giảm tổng mức tiêu thụ năng lượng lên tới 60% so với máy thủy lực có cùng tải trọng — một lợi thế vận hành quyết định trong thời kỳ chi phí năng lượng tăng cao.
  • Tốc độ và độ chính xác cao: Truyền động trực tiếp bằng động cơ mang lại khả năng phản hồi và gia tốc vượt trội, khiến hành trình tiếp cận và hồi về nhanh hơn nhiều so với hệ thống thủy lực. Điều này giảm đáng kể thời gian chu kỳ cho mỗi sản phẩm, nâng cao năng suất. Độ chính xác lặp lại vị trí có thể dễ dàng đạt ±0,005 mm, mang lại sự nhất quán vượt trội cho công việc yêu cầu độ chính xác cao.
  • Sạch sẽ và ít bảo trì: Không có dầu thủy lực nghĩa là không rò rỉ, không thay dầu, và không bảo trì bộ lọc. Kết quả là môi trường làm việc sạch hơn, thân thiện hơn với môi trường và chi phí bảo trì vòng đời giảm đáng kể.
• Máy chấn lai: Một giải pháp kỹ thuật thông minh kết hợp sức mạnh của hệ thống thủy lực và điện. Thông thường, thủy lực đảm nhiệm lực chính có tải trọng lớn, trong khi động cơ servo truyền động cho bơm hoặc điều khiển van một cách chính xác để cung cấp dầu theo nhu cầu. Điều này đạt được sức mạnh của thủy lực cùng với tiết kiệm năng lượng và độ chính xác của điều khiển servo — một hướng đi hiệu quả cho các ứng dụng tải trọng lớn cần cả sức mạnh và độ chính xác.

4.2 Năm đổi mới mang tính cách mạng

Nếu nâng cấp hệ thống truyền động giống như thay “trái tim” của máy, thì năm đổi mới sau đây sẽ mang lại cho nó “đôi mắt,” “bộ não,” và “hệ thần kinh” — thay đổi tận gốc các quy tắc sản xuất.

Đo góc bằng laser: [Góc nhìn độc đáo 2] Kết thúc ‘nghệ thuật đoán mò’ và mở ra ‘khoa học trực quan’

• Cách thức hoạt động: Trong quá trình uốn, các bộ phát laser gắn ở hai bên chày chiếu một vạch sáng lên tấm kim loại. Camera ghi lại sự biến dạng hình học của vạch sáng này khi góc uốn hình thành. Hệ thống CNC phân tích nhanh chóng những thay đổi này — hàng trăm lần mỗi giây — để tính toán chính xác góc uốn theo thời gian thực. Khi góc sắp đạt đến mục tiêu, hệ thống ra lệnh cho dầm dừng chính xác, bù hoàn hảo độ đàn hồi vật liệu chỉ trong một bước.
• Nhận định: Công nghệ này không chỉ đơn thuần là một “công cụ đo lường.” Nó loại bỏ chu trình thử uốn, đo, và điều chỉnh tồn tại hàng thập kỷ. Trước đây, người vận hành phải giống như nghệ nhân, ước lượng độ đàn hồi của vật liệu từ các lô khác nhau thông qua thử nghiệm lặp đi lặp lại. Đo góc bằng laser mang lại cho máy một “đôi mắt” không bao giờ sai lệch và không bị ảnh hưởng cảm xúc, biến quá trình uốn từ một nghề thủ công phụ thuộc vào kỹ năng cá nhân thành một khoa học chính xác dựa trên phản hồi trực quan theo thời gian thực. Nó đánh dấu sự kết thúc của một kỷ nguyên: người vận hành không còn là người điều chỉnh góc mà trở thành người giám sát quy trình, và “sản phẩm đúng ngay lần đầu” từ mục tiêu mong muốn trở thành thực tế hàng ngày.

Hệ thống uốn thích ứngNếu phép đo bằng laser giống như “sửa hàng rào sau khi cừu đã chạy mất” — tức là chỉ điều chỉnh khi kết quả đã hiển thị — thì công nghệ uốn thích ứng lại giống như “nhìn thấy trước tương lai.” Bằng cách tích hợp cảm biến áp suất hoặc biến dạng vào cấu trúc của máy, nó có thể phát hiện sức cản của vật liệu (thực chất là độ cứng và độ dày) ngay từ khi bắt đầu quá trình uốn. Nếu hệ thống nhận thấy tấm kim loại cứng hơn so với tiêu chuẩn tham chiếu trong cơ sở dữ liệu, nó sẽ chủ động và thông minh điều chỉnh hành trình ép và lực ép. trước khi đạt đến độ sâu đã lập trình, bù trừ trước phần hồi đàn dư thừa. Khi phối hợp nhịp nhàng với hệ thống đo laser, nó tạo thành “hàng rào bảo vệ kép” tối ưu chống lại sự không đồng nhất của vật liệu.

Phần mềm lập trình ngoại tuyếnĐây là một công cụ mang tính cách mạng, đưa sâu nguyên lý sản xuất tinh gọn vào xưởng uốn. Nó chuyển toàn bộ các công việc lập trình, mô phỏng và tối ưu hóa — vốn tiêu tốn thời gian máy móc quý giá — sang hoàn toàn máy tính tại văn phòng của kỹ sư. Giá trị cốt lõi của nó nằm ở tăng mạnh Hiệu quả Thiết bị Tổng thể (OEE):

• Tăng khả năng sẵn sàngKhi Máy A đang sản xuất Chi tiết X, kỹ sư có thể hoàn tất toàn bộ lập trình cho Chi tiết Y — bao gồm tính toán trình tự uốn tối ưu và chạy mô phỏng va chạm 3D đầy đủ — ngay tại bàn làm việc. Ngay khi Máy A hoàn tất, chương trình được chuyển ngay lập tức, và sau khi thay dụng cụ nhanh chóng, sản xuất diễn ra liền mạch. Thời gian chờ không sản xuất của máy chấn được giảm xuống mức tối thiểu tuyệt đối.
• Cải thiện hiệu suất và chất lượngTận dụng các thuật toán mạnh mẽ, phần mềm ngoại tuyến tự động xác định trình tự uốn hiệu quả và an toàn nhất, sau đó chạy mô phỏng ảo để phát hiện trước các va chạm tiềm ẩn. Điều này loại bỏ thử nghiệm vật lý tốn kém, giảm mạnh thời gian thiết lập, ngăn ngừa phế phẩm và trực tiếp nâng cao cả chỉ số hiệu suất lẫn chất lượng.

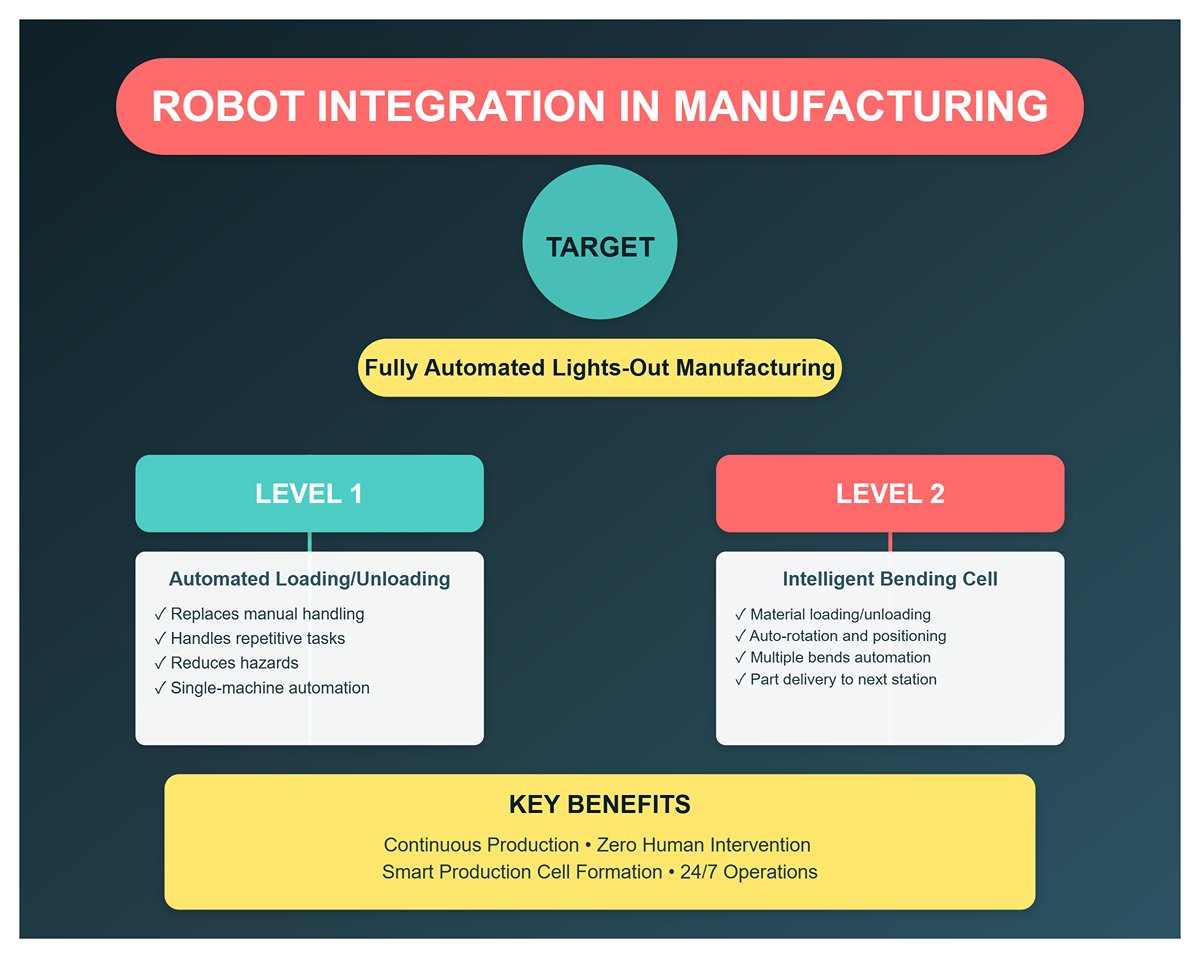

Tích hợp robotĐây là bước thiết yếu hướng tới sản xuất tự động hoàn toàn, “tắt đèn” (lights-out), được triển khai ở hai cấp độ:

• Tự động nạp/xuấtỨng dụng cơ bản nhất thay thế thao tác thủ công bằng robot cho các chuyển động tấm vật liệu lặp đi lặp lại, đơn điệu và tiềm ẩn nguy hiểm, cho phép tự động hóa một máy đơn lẻ.
• Tế bào uốn thông minhỞ cấp độ tiên tiến hơn, robot không chỉ nạp và xuất mà còn tự động xoay hoặc định vị lại phôi giữa nhiều lần uốn, và thậm chí chuyển các chi tiết hoàn thiện chính xác đến trạm tiếp theo (ví dụ: hàn hoặc kiểm tra). Khi kết hợp với hệ thống thay dụng cụ tự động, nó tạo thành một tế bào sản xuất thông minh có khả năng vận hành liên tục 24/7 mà không cần sự can thiệp của con người.

Hệ thống thay dụng cụ nhanhCông nghệ này giải quyết nút thắt lớn nhất trong sản xuất lô nhỏ, đa dạng cao — thời gian thay dụng cụ. Bằng cách thay thế phương pháp siết bu-lông thủ công truyền thống bằng thiết bị kẹp tự động thủy lực hoặc khí nén, việc thay toàn bộ khuôn trên và dưới có thể được giảm từ hàng chục phút hoặc hơn xuống chỉ còn vài phút. Đối với các nhà máy linh hoạt cần thay dụng cụ hàng chục lần mỗi ngày, điều này đồng nghĩa với hàng giờ sản xuất thêm mỗi ngày — không chỉ là tăng hiệu suất, mà còn là khả năng quyết định để phản ứng nhanh với nhu cầu thị trường.

5. Ứng dụng đa ngành: Công nghệ uốn thúc đẩy sự chuyển đổi công nghiệp

Nếu các phần trước đã khám phá thế giới vi mô của các quy trình uốn, thì giờ đây chúng ta phóng to ra bức tranh công nghiệp rộng lớn hơn. Công nghệ uốn không hề bị giới hạn trong một góc của xưởng sản xuất; nó là một lực mạnh mẽ, âm thầm, được đan sâu vào cấu trúc của ngành công nghiệp hiện đại, tái định hình những trụ cột của nó. Đây không chỉ là một bước trong sản xuất, mà còn là một cây cầu chiến lược kết nối đổi mới thiết kế, khoa học vật liệu và nhu cầu thị trường — một động cơ chủ chốt thúc đẩy sự tiến hóa công nghiệp. Từ những chiếc ô tô lao vun vút trên đường cao tốc đến máy bay vút bay trên bầu trời, từ những công trình kiến trúc đồ sộ định hình đường chân trời thành phố đến các thiết bị điện tử chính xác nằm gọn trong lòng bàn tay, công nghệ uốn đang tạo nên một bản giao hưởng công nghiệp của sự chính xác, hiệu quả và đổi mới.

5.1 Sản xuất ô tô: Động lực kép của giảm trọng lượng và an toàn

Trong ngành công nghiệp ô tô, công nghệ uốn nằm ở trung tâm của một cuộc chuyển đổi sâu sắc, với nhiệm vụ tìm ra sự cân bằng hoàn hảo giữa “kết cấu nhẹ” và “an toàn va chạm” — hai yếu tố tưởng chừng đối lập vĩnh viễn.

• Ứng dụng: Gia cố trụ A/trụ B, thanh chống va chạm ở cửa, các thanh dọc và ngang của khung gầm, và khung vỏ pin tích hợp phức tạp cho xe điện, tất cả đều được làm từ thép cường độ cao tiên tiến (AHSS) và thép cường độ siêu cao (UHSS).
• Nhận định độc đáo: Làm chủ hiện tượng đàn hồi ngược nghĩa là làm chủ an toàn: Người ngoài có thể ngạc nhiên khi biết rằng những cải tiến trong an toàn ô tô hiện đại gắn liền với khả năng kiểm soát hiện tượng vật lý “đàn hồi ngược” của máy chấn tôn. AHSS có độ cứng vượt trội nhờ giới hạn chảy rất cao, nhưng điều này cũng gây ra hiện tượng đàn hồi ngược nghiêm trọng và khó lường. Các phương pháp uốn truyền thống không thể đảm bảo độ chính xác tuyệt đối của góc trong sản xuất hàng loạt, và chỉ cần sai lệch 0,5° cũng có thể thay đổi đường dẫn hấp thụ năng lượng trong một vụ va chạm tốc độ cao, ảnh hưởng trực tiếp đến an toàn của người ngồi trong xe. Công nghệ uốn hiện đại đã biến thách thức này thành lợi thế thông qua hai đột phá chính:
  1. Điều khiển vòng kín thích ứng: Được trang bị cảm biến đo góc bằng laser và cảm biến áp suất, máy chấn thông minh không còn thực hiện chương trình một cách mù quáng. Chúng có thể “cảm nhận” sức cản của vật liệu và “nhìn thấy” góc uốn thực tế trong vài phần nghìn giây khi đang xử lý. Nếu sai lệch đàn hồi ngược xuất phát từ sự thay đổi độ cứng, hệ thống sẽ ngay lập tức áp dụng bù độ sâu ở mức micron, đạt được điều khiển vòng kín thực sự đối với góc cuối cùng. Điều này đảm bảo mọi thanh chống va chạm rời dây chuyền đều có hình dạng và tính chất cơ học gần như giống hệt nhau.
  2. Quy trình tạo hình nóng kết hợp hiệu chuẩn lạnh: Đối với “thép giga” có độ bền vượt quá 1500 MPa, uốn lạnh thuần túy là không đủ. Ngành công nghiệp phổ biến sử dụng phương pháp lai: dập nóng để xử lý phần lớn biến dạng dẻo, sau đó uốn servo-điện chính xác cao để hiệu chuẩn lạnh góc nhỏ cuối cùng sau khi tôi và làm cứng. Cách tiếp cận này kết hợp khả năng tạo hình của uốn nóng với độ chính xác của uốn lạnh, đạt được độ chính xác trước đây chưa từng có với hiệu quả chi phí vượt trội.

Vì vậy, trong sản xuất ô tô, uốn đã vượt xa hành động cơ bản là “tạo hình kim loại”. Bằng cách làm chủ chính xác hiện tượng đàn hồi ngược trong các vật liệu cường độ cao, nó trực tiếp bảo vệ tính toàn vẹn cấu trúc của xe trong các vụ va chạm cực đoan, trở thành nhân tố ẩn không thể thiếu giúp đạt được cả thiết kế nhẹ và xếp hạng an toàn năm sao.

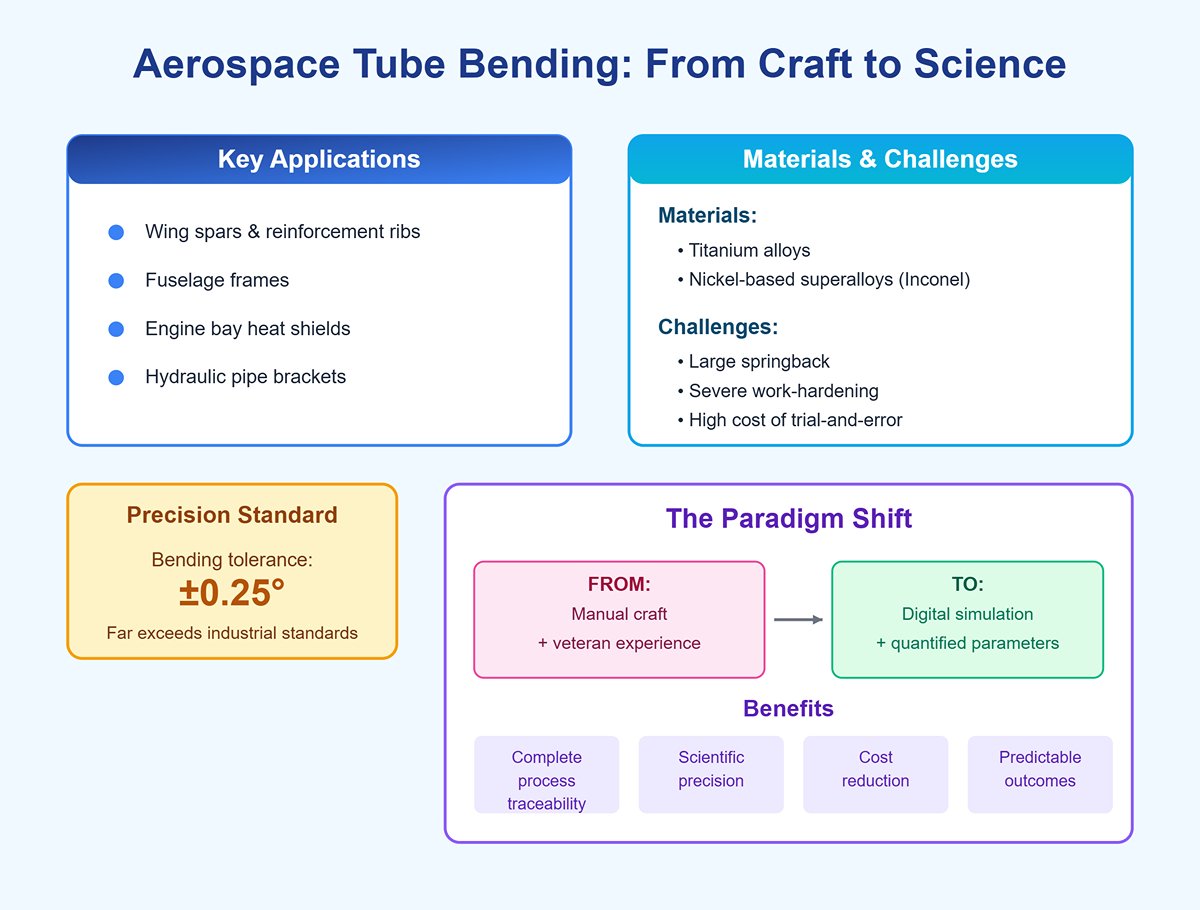

5.2 Hàng không vũ trụ: Thẩm mỹ cấu trúc dưới độ chính xác cực cao

Nếu sản xuất ô tô thử thách “độ bền” của uốn, thì hàng không vũ trụ đòi hỏi “độ chính xác tuyệt đối” trong điều kiện khắc nghiệt. Ở đây, mỗi bộ phận đều ảnh hưởng đến sinh mạng, mỗi góc đều tác động đến hiệu suất, và dung sai được đo không phải bằng milimét, mà bằng micron và phút cung.

• Ứng dụng: Xà cánh, sườn gia cố, khung thân máy bay, tấm chắn nhiệt khoang động cơ, và giá đỡ ống thủy lực phức tạp được làm từ hợp kim titan và siêu hợp kim nền niken như Inconel.
• Nhận định độc đáo: Sự chuyển đổi từ tay nghề thủ công sang khoa học số: Trong sản xuất hàng không vũ trụ, dung sai uốn thường được giữ trong khoảng ±0,25°, vượt xa tiêu chuẩn công nghiệp thông thường. Đối với các vật liệu như hợp kim titan — nổi tiếng với hiện tượng đàn hồi ngược lớn và hóa bền biến dạng nghiêm trọng — việc dựa vào các thợ lành nghề để lặp lại bằng phương pháp thử-sai là cực kỳ tốn kém và thiếu khả năng truy xuất quy trình hoàn chỉnh. Đột phá ở đây nằm ở định lượng đầy đủ các thông số quy trình và nâng cao mô phỏng ngay từ đầu, tạo ra một bước chuyển đổi thực sự từ “thủ công” sang “chính xác khoa học.”

1. Xác lập chính xác mô hình vật liệu cấu thành: Trước khi bất kỳ lô tấm kim loại đạt chuẩn hàng không nào bước vào sản xuất, chúng phải trải qua thử nghiệm nghiêm ngặt về tính chất cơ học để tạo ra đường cong ứng suất–biến dạng và cơ sở dữ liệu hồi đàn hồi riêng biệt. Những dữ liệu này đóng vai trò như “ID kỹ thuật số” của vật liệu, sau đó được đưa vào phần mềm lập trình ngoại tuyến.
2. Thử nghiệm uốn ảo bằng Phân tích Phần tử hữu hạn (FEA): Các kỹ sư không còn dựa vào thử nghiệm trực tiếp trên máy; thay vào đó, họ xây dựng một “bản sao kỹ thuật số” trong phần mềm phản ánh chính xác quá trình vật lý. Mô phỏng này dự đoán phân bố ứng suất, dòng chảy vật liệu và hành vi hồi đàn hồi với độ chính xác cao cho các bán kính và góc uốn cụ thể. Phần mềm sau đó tự động tạo ra chương trình CNC tối ưu, bao gồm giá trị uốn vượt chính xác, hồ sơ tốc độ và điều khiển áp suất.
3. Kỹ thuật uốn từng bước: Đối với các đường uốn bán kính lớn trên tấm titan dày, ngành công nghiệp đã chuyển từ phương pháp ép nặng một lần sang phương pháp “uốn từng bước”—sử dụng chày bán kính nhỏ tiêu chuẩn để thực hiện hàng trăm hoặc thậm chí hàng nghìn lần ép vi mô được tính toán chính xác về vị trí và áp suất. Quá trình này dần “tạc” nên đường cong bán kính lớn mong muốn, giảm đáng kể ứng suất bên trong, ngăn ngừa nứt gãy và mang lại độ chính xác hình dạng cùng bề mặt hoàn thiện xuất sắc.

Thông qua cách tiếp cận này, công nghệ uốn trong ngành hàng không đã từ bỏ sự phụ thuộc vào tay nghề cá nhân, biến đổi thành một lĩnh vực kỹ thuật chính xác có thể dự đoán, tính toán và lặp lại—đảm bảo mọi chi tiết được chế tạo để bay ở độ cao 10.000 mét đều đáp ứng các tiêu chuẩn thiết kế khắt khe nhất.

5.3 Kiến trúc & Thiết kế: Trao quyền sáng tạo, định hình đường chân trời

Trong kiến trúc và thiết kế, các kỹ thuật uốn tỏa sáng ở quy mô lớn. Chúng nâng tấm kim loại lạnh từ vật liệu công nghiệp tiêu chuẩn thành những “tấm toan” khổng lồ để hiện thực hóa tầm nhìn táo bạo của kiến trúc sư, cho phép kim loại uyển chuyển hòa vào cảnh quan đô thị.

• Ứng dụng: Các mặt dựng kim loại cong kép lớn (như trong nhiều dự án tiêu biểu của Zaha Hadid), dầm và cột thép tiết diện biến đổi, các tác phẩm điêu khắc nghệ thuật công cộng hoành tráng, và hệ thống mái kim loại liền khối không mối nối.
• Nhận thức độc đáo: Sức mạnh của phối hợp và đồng bộ: Những đường cong kim loại mềm mại, tràn đầy sức sống tô điểm đường chân trời thành phố không được ghép từ vô số đoạn nhỏ—chúng được tạo hình từ các tấm siêu dài, siêu dày chỉ trong một hoặc vài lần uốn. Đằng sau điều này là khả năng phối hợp của các máy uốn khổng lồ:

1. Vận hành đồng bộ hai hoặc nhiều máy: Đối với các chi tiết dài trên 10, 20 hoặc thậm chí nhiều mét hơn, một máy uốn đơn lẻ là không đủ. Các nhà sản xuất tiên tiến đã phát triển “hệ thống đồng bộ nối tiếp” liên kết hai hoặc nhiều máy uốn lớn qua mạng cáp quang tốc độ cao. Bộ điều khiển CNC của chúng đảm bảo các xi lanh Y1/Y2 trên tất cả máy ép và bù chính xác ở mức độ micro giây—hoạt động như một máy siêu dài liền mạch để chế ngự các tấm khổng lồ một cách dễ dàng.
2. Phối hợp đa trục cho hình dạng tự do: Sức hút của kiến trúc hiện đại nằm ở các cấu trúc phi tuyến, hình dạng tự do—được hiện thực hóa nhờ khả năng uốn đa trục mạnh mẽ. Trong quá trình uốn, hệ thống chặn sau không chỉ di chuyển tiến–lùi (trục X) mà còn theo phương thẳng đứng (trục R) và độc lập sang hai bên (trục Z1/Z2). Kết hợp với điều khiển CNC động cho hành trình chày trên và dưới, điều này cho phép chuyển tiếp mượt mà từ bán kính lớn sang nhỏ trên cùng một chi tiết, và thậm chí tạo ra hình dạng côn hoặc xoắn. Khả năng tạo hình không gian này đưa các khái niệm kiến trúc phi Euclid từ bản vẽ thành hiện thực.

Do đó, đột phá cốt lõi trong uốn quy mô lớn nằm ở việc kết hợp “quy mô khổng lồ” với “độ chính xác.” Nó trao cho kiến trúc sư sự tự do chưa từng có, trở thành nền tảng công nghệ vững chắc cho những công trình hiện đại thách thức trọng lực và mở rộng giới hạn của trí tưởng tượng.

5.4 Điện tử & Thiết bị gia dụng: Tạo hình chính xác trong thế giới vi mô

Chuyển trọng tâm từ kiến trúc hoành tráng sang các thiết bị xung quanh chúng ta—tủ máy chủ, điện thoại thông minh và thiết bị cao cấp—công nghệ uốn ở đây thúc đẩy việc lặp lại nhanh chóng và sản xuất số lượng lớn trong lĩnh vực điện tử tiêu dùng với tốc độ đáng kinh ngạc và độ chính xác đến từng micron.

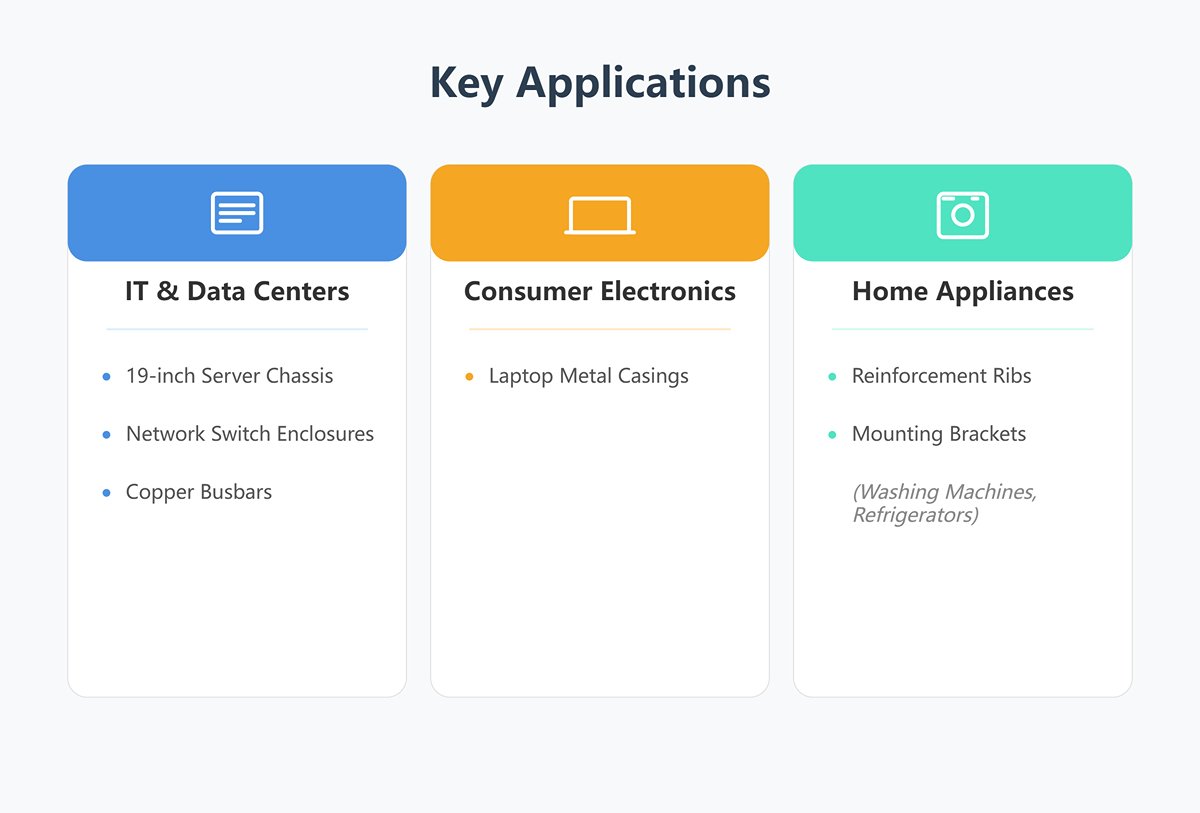

• Ứng dụng: Khung máy chủ tiêu chuẩn 19 inch, vỏ thiết bị chuyển mạch mạng, thanh dẫn điện bằng đồng cho trung tâm dữ liệu, vỏ kim loại của laptop, và các gân gia cố cùng giá đỡ chính xác bên trong máy giặt, tủ lạnh và các thiết bị khác.

• Nhận định độc đáo: “Lợi tức lắp ráp” từ tốc độ và tính nhất quán: Điện tử tiêu dùng có vòng đời sản phẩm cực ngắn và sản xuất hàng triệu đơn vị, khiến việc nhạy cảm về chi phí và tương thích với lắp ráp tự động trở nên quan trọng. Ở đây, uốn không còn là nghệ thuật thủ công từng chiếc—mà là cuộc đua với thời gian được tính bằng giây. Lợi thế cạnh tranh nằm ở:

1. Các tế bào uốn tự động: Đây không chỉ là những máy uốn đơn lẻ—chúng là các “hòn đảo” sản xuất thông minh tích hợp cao. Được trang bị hệ thống nạp/xuất bằng robot, hệ thống lưu trữ tấm, thay đổi dụng cụ tự động, kiểm tra chất lượng trực tuyến và xếp sản phẩm hoàn thiện, chúng chỉ cần một kế hoạch sản xuất hàng ngày để hoạt động 24/7 trong chế độ sản xuất “không đèn” thực sự.
2. Phản ứng servo-điện cực nhanh: Máy chấn thủy lực bị giới hạn bởi quán tính của hệ thống dầu. Servo-điện máy chấn tôn, với động cơ truyền động trực tiếp, đạt tốc độ tăng/giảm tốc nhanh hơn 30% và tốc độ định vị lặp lại, đồng thời giảm tiêu thụ năng lượng 60%. Điều này đồng nghĩa với thời gian chu kỳ ngắn hơn và hiệu suất vượt trội trong các đường uốn ngắn, dày đặc và phức tạp—như các khe thông gió dạng lá trên vỏ máy chủ.
3. “Lợi tức lắp ráp” từ tính nhất quán cao: Trong các siêu nhà máy như Foxconn, chỉ cần sai số cộng dồn 0,5mm ở lỗ vít khung máy cũng có thể khiến cả dây chuyền lắp ráp tự động bị dừng. Tính nhất quán về kích thước của uốn tốc độ cao đảm bảo mọi bộ phận khớp hoàn hảo mà không cần điều chỉnh thủ công—tạo ra quy trình sản xuất trơn tru và tiết kiệm chi phí tiềm ẩn khổng lồ. Để biết thông số kỹ thuật và khả năng chi tiết, bạn có thể khám phá tài liệu giới thiệu để có thêm thông tin kỹ thuật.

Trong lĩnh vực này, giá trị của uốn không chỉ nằm ở việc tạo hình kim loại mà còn ở việc cung cấp số lượng lớn các chi tiết ổn định, chính xác—đóng vai trò như “nhịp metronome” giữ cho sản xuất tự động quy mô lớn đồng bộ và hiệu quả.

V. Kết luận

Qua phần trình bày của tôi, bạn có thể thấy rằng máy chấn tôn uốn là một phương pháp tạo hình và gia công tấm kim loại phổ biến. Hiểu những kiến thức cơ bản về uốn bằng máy chấn là điều cần thiết cho quá trình uốn tấm kim loại.

Phương pháp này sử dụng chày để tạo áp lực lên tấm kim loại, gây biến dạng dẻo để uốn. Các loại kỹ thuật uốn khác nhau gồm uốn không chạm đáy (air bending), uốn chạm đáy (bottoming) và dập nổi (coining).

Nếu bạn quan tâm đến công nghệ máy chấn hoặc đang cân nhắc mua thiết bị cho dây chuyền sản xuất của mình, hãy liên hệ với chúng tôi để nhận hướng dẫn chuyên môn và giải pháp phù hợp.

VI. Câu hỏi thường gặp

1. Những yếu tố chính ảnh hưởng đến quá trình uốn là gì?

Những yếu tố chính ảnh hưởng đến quá trình uốn bằng máy chấn bao gồm đặc tính vật liệu, yếu tố dụng cụ, phương pháp uốn, thông số máy, chuẩn bị vật liệu và tay nghề của người vận hành máy chấn.

2. Máy chấn hoạt động như thế nào?

Máy chấn sử dụng chày và khuôn có hình dạng cụ thể để uốn các loại kim loại khác nhau thành nhiều hình dạng. Quá trình bắt đầu khi tấm kim loại được kẹp chặt giữa chày (bộ phận phía trên, di động) và khuôn (bộ phận phía dưới, cố định).

Sau đó chày hạ xuống, tác dụng lực lên tấm kim loại và ép nó vào khuôn, khuôn sẽ dẫn hướng tấm kim loại vào hình dạng uốn mong muốn. Các thiết lập của máy, như góc uốn, hành trình và lực, được điều chỉnh dựa trên loại và độ dày vật liệu để đảm bảo uốn chính xác mà không gây hư hại vật liệu.

Các loại máy chấn khác nhau, bao gồm cơ khí, thủy lực, khí nén, servo-điện và CNC, mang lại các mức độ chính xác, tốc độ và độ phức tạp khác nhau trong quá trình uốn.

Tải xuống Infographic với độ phân giải cao
