你从货架上抽出一张新的16号304不锈钢板。你按照CAD系统生成的展开图尺寸打孔，信任你从某个工程论坛上获取的标准折弯补偿表。激光切割顺利完成。你走向折弯机，对准冲头，完成了三个折弯。然后你用卡尺测量最终的法兰。.

短了0.040英寸。.

你检查图纸，确认后挡规，再重新核对计算。所有数据都与表格完美吻合。.

那为什么手里拿着一块没用的金属？

关于“标准”折弯补偿表的不舒服的真相

我们都想相信那张表。它挂在那里，覆了塑封，安放在车间墙上，仿佛在混乱的世界中给我们带来秩序。它贩卖着一个令人安心的概念——钣金制造只是找到正确的行和列，取出一个数字，然后填入图纸。.

但那张覆膜的表格只是幽灵的快照。它描述的是一块理论上的金属，在理论上的机器上，在理论条件下被弯曲的情况。编制那张表格的工程师——他们知道此刻你的工装架上放着哪些冲头和凹模吗？他们知道你在使用的是传统折弯机，还是现代 CNC折弯机 具备实时角度补偿与动态挠曲补偿的设备？

如果表是标准的，为什么你上次的零件出来还是短了？

看看你刚报废的不锈钢板的边缘。表告诉你16号材料需要根据标称厚度0.0598英寸进行特定的扣减。现在拿个千分尺，在三个不同位置测量这张板。.

你很可能在一端测得0.062英寸，另一端只有0.058英寸。.

钢板的轧制公差±0.03毫米在业界是完全正常的。这种差异在折弯机滑块开始动作之前就已经积累成显著的尺寸误差。而表假设材料厚度均匀、数学上完美——这种情况在商业钢材中根本不存在。.

如果材料本身是个在不断变化的目标，折弯补偿怎么可能是个固定常数？

钣金设计中的“即插即用”幻觉

听好了，新手：每当你盲目信任从网上找来的通用折弯补偿表时，你实际上是在预订一张去废料桶的单程票。.

工程师们越来越多地把钣金当作软件——输入标准变量，就指望输出完美结果。他们把内半径看成只是一个干净的几何圆弧。但当你强迫钢材进行剧烈折弯时，半径与厚度的比值会剧烈地改变中性层的位置——那条材料内部既不拉伸也不压缩的无形曲线。而通用数据表悄然忽略了这种剧变。它们假设中性层偏移的“最佳点”是普遍适用的，仿佛每种材料在任何程度的折弯下都会以相同方式变形。可是当金属像金属一样而不是像数学一样表现时，会发生什么？

通用表格对你的模具和工艺的隐含假设

这些表格中的数值是用刚磨好的、完美抛光的V型下模和尖端无磨损的冲头测得的。它们假设折弯机床面无任何挠度，假设你的板材纹理方向总是与折弯线完全垂直。.

在现实世界中，工装会随着每一次行程而磨损。机器也会逐渐偏离校准状态。任何表格都无法感知你从底层抽屉里取出的模具的摩擦系数，也无法补偿一台老化折弯机上那几乎察觉不到的挠曲——或者当在高吨位 大型折弯机. 上折弯厚板时出现的弹性变形。更高的尺寸精度和更少的废料，并非来自在另一个网站上找到一张“更好”的表格，而是来自验证你的特定机器在处理你的特定批次钢材时的表现。先折一个废料件试验。.

隐藏变量：为什么一刀切的K系数已过时

拿起一支马克笔，在四分之一英寸厚的铝板边缘画上一毫米见方的标准方格网。现在将其弯折成90度。弯曲外侧的方格被拉伸成宽矩形，弯曲内侧的方格则塌陷成挤压的楔形。在两者之间，会有一条弯曲的线，其方格依旧保持正好一毫米宽。那条线标记着中性轴。现在问问自己：当墙上的整洁公式遇到机器内部的物理现实时，会发生什么？

中性轴迁移：在折弯机内部到底发生了什么？

K系数不过是一个比值：中性轴位置除以材料厚度。如果你的材料厚度为0.100英寸，而中性轴距内侧表面0.044英寸，那么K系数就是0.44。计算很直接。.

当你强行将钢材弯成一个小半径时，半径与厚度的比值会使中性轴显著偏移。将尖锐的冲头压入厚板，中性轴会向内迁移，以平衡外层的强拉应力与内层的压缩变形。即便批次的屈服强度变化10%，中性轴也会再次移动。那么，墙上的公式图表如何考虑到供应商更换轧钢厂的情况呢？

它并不会。若在四个弯折处每次中性轴漂移仅有千分之一英寸，那在紧公差机架上累积后，你就制造出一件昂贵的废品。那么该怎么知道中性轴真正的位置？先折一下废料。.

材料纹理与V型模宽度：究竟是谁决定了内弯半径？

在良好照明下仔细观察一张冷轧钢板的原始状态，你会注意到沿长度方向分布的细微平行线。这就是晶粒结构——轧机在压延过程中永久压入金属之中。但为何一个显微级的特征会影响一台百吨级折弯机？

听好了，新手：如果你在排版时只为最大化板材利用率而不检查晶粒方向，那你就是在给折弯机操作员挖坑。顺纹折弯就像折断一根干树枝——表面更易开裂，内弯半径自然变小。横纹折弯就像弯一根新鲜的嫩枝——它会反抗，需要更大压力，并产生更大的自然内半径。如果因为你在激光切割床上旋转了零件，弯曲半径就变化了，那K系数又怎么可能保持不变？

那张通用表格假定你的半寸V型模具每次都会产生完美的0.080英寸内弯半径。但若顺纹时收缩至0.065英寸，横纹时拉伸到0.090英寸，中性轴也会随之移动。如果模具无法保证半径，还有什么能？先折一下废料。.

空气折弯 vs 到底折弯：你确定在解决同一个问题吗？

看看一位经验丰富的机械折弯机操作员的设置。很可能他在使用到底折弯——冲头将金属片完全压入V型模中，直到内弯半径与模具精确匹配。这种方法的计算更可预测，但需要巨大的压力量并且会加速模具磨损。那么为什么我们不总采用这种方式？

因为现代钣金制造以空气折弯为主。冲头会将板料压入V型模中，但不会完全接触底部。形成的弯曲半径悬浮于空气中，完全由V型模开口和材料的抗拉强度决定。那么，当这种抗拉强度在不同钢板间变化时，又会怎样？

当今的闭环角度控制CNC折弯机依靠激光传感器实时测量回弹，并在行程中自动调整冲程深度以修正至完美的90度。听起来理想吧？但当机器为应对高屈服批次钢材而加深冲程时，它会缩小内弯半径并将更多材料拉入弯曲区。角度虽然被校正了，但展开长度的补偿却悄然变化。墙上的那张折弯图根本不知道你的CNC在行程中实时改写了计算公式。那么，在你将整批零件送往激光切割前，如何考虑这个动态变量？先折一下废料。.

丢掉速查表：一步步计算法

拿一套校准好的千分尺，测量一张标称11号厚的不锈钢板。托盘标签上写着0.120英寸，而你的千分尺读数可能更接近0.116英寸。四千分之一英寸听起来微不足道，但在精密钣金加工中，这种公差会迅速积累。如果你基于标签厚度而非激光床上那张实际材料来展开平面图，尺寸在第一道弯之前就已经开始漂移。数学公式本身无可辩驳，但它是盲目的。那么如何让计算反映你面前的真实金属？

回到基础：解析折弯余量公式

折弯余量（BA）公式看似简单：BA = (π/180) × 弯曲角度 × (半径 + K系数 × 厚度)。它计算的是中性轴在弯曲过程中实际经过的弧长——也就是拐角处消耗的真实材料长度。但仔细审视输入参数：你输入的是弯曲角度、内弯半径、材料厚度和K系数。如果这些数值中哪怕有一个来自通用表格而非直接测量，整个计算结果的可靠性就会崩塌。.

听好了，新手：如果你不理解名义厚度与实际测量厚度的区别，那你那套看似精密的理论计算只会把昂贵的不锈钢板送进废料桶。.

材料变化会让原本干净的理论计算变成贯穿全批生产的隐患。如果你的板材厚度公差为±0.03毫米，冲压后实际内弯半径就会发生变化，从而改变真实的K系数。激光或许能完美切割轮廓，但折弯机会揭露所有错误假设。你无法基于假定半径计算准确弧长。那么，在确定展开尺寸前，如何得到真实的内弯半径？先折一下废料。.

折弯扣减 vs 折弯余量：你是否用了错误的输入参数？

打开你的CAD软件并检查法兰的标注方式。如果图纸上注明的是两英寸法兰，且测量到外边缘，那么你使用的是整体零件长度减去退距。退距是从理论尖角到弯曲起点的距离，计算方法是内半径加上材料厚度。要生成展开图，需要减去两个退距，然后再加上弯曲补偿。最终的净减值就是你的弯曲扣减（BD）。.

它们是同一数学概念的两面——但混淆它们是典型的新手错误。.

弯曲补偿会增加展开图的长度；弯曲扣减则会减少长度。如果你的软件要求输入弯曲扣减，而你随意输入了刚计算出的弯曲补偿，你的法兰长度将会短少恰好两个材料厚度。软件不会理解你的设计意图——它只会执行你指定的几何形状。如果控制器期望的是弯曲扣减，那么再完美的弯曲补偿计算也是毫无用处的。如何在切割一百个毛坯之前确认软件正确应用了你的计算？先在废料上弯一下。.

无需猜测地选择基准K系数

冷轧钢的行业标准基准K系数是0.44。.

这是基于空气弯曲使用V型模口开口恰好为材料厚度八倍的安全中间值。但那张覆膜参考卡片上的整齐数字不过是理想化世界的一张快照。.

加大 V 型模口以减少吨位时，内半径会增大。强行将钢板弯得更紧，半径与厚度的比例会显著改变中性轴的位置。只要一更换模具，那原本可靠的 0.44 就不再是常数，而会变成一个神话。.

弯曲方法对计算的影响与材料性能同样重要。.

底弯使板材牢牢压入冲头尖端，产生明确且可重复的半径——但代价是需要显著的吨位。相比之下，空气弯曲让半径处于“浮动”状态，由模具宽度和材料屈服强度决定。如果从底弯切换到空气弯却不重新计算基准尺寸，你的翻边尺寸会直接漂移到公差范围之外。.

将 0.44 视为一个起始假设，而非最终答案。那么，如何用你特定的冲头和模具验证这个假设呢？先折一块废料试试。.

经验测试折弯：创建一个专属于车间的参考图表

为什么仅靠数学无法解释机器磨损与回弹

现代 CAD 供应商总喜欢宣称他们的有限元分析可以以 90% 的精度预测回弹。这在会议室里听起来相当令人印象深刻。但当你站在一台已有十五年历史的折弯机旁，试图在底盘上保持 ±0.005 英寸的公差时，那剩下的 10% 正是精密钣金失效的关键所在。软件模型假设机架完全刚性、模具完美无瑕。它们不会考虑在重载下上滑块向上挠曲三千分之一英寸，也不会考虑那枚你最爱的 V 型下模，因多年折弯不锈钢而产生的几乎看不见的磨平。.

这些方程也假设材料行为一致。而现实并非如此。.

即使在同一轧制批次中，屈服强度也有差异。在空气折弯中，内半径并不是由冲头尖端形成的；它漂浮在模口中，完全受材料的抗屈服性能控制。稍微更硬的板材会更长时间抵抗变形，形成更大的内半径并产生更大的回弹。这个变化的半径会强烈地重新定位中性轴。仅仅改变折弯方法——从空气折弯改为压实折弯——就可能使中性轴偏移多达 20%。没有任何算法能精确预测某一炉批钢材在一套略有磨损的模具组合下的具体反应。.

如果你更相信数字模拟而不是眼前的金属，新手，你只是在用数学为自己走向废料桶的路辩解。.

你无法模拟出你车间的独特机械指纹。要获得真正考虑机器磨损、模具状态以及特定材料批次差异的数字，你必须完全绕开软件。那么，在投产前如何捕捉折弯机的真实表现？先折弯一块废料。.

如何设计一个真正能教你东西的简单测试试样

测试折弯的价值取决于你对变量的控制程度。你不需要复杂的几何形状；你需要一个能够突出折弯扣减的试样。首先，从你计划使用的确切材料中剪下一块矩形试片。尺寸要简洁、干净且易于验证。精确切割成长度 4.000 英寸、宽度 2.000 英寸。.

用经过校准的卡尺测量该平板长度并记录下来。.

不要假设它是整整四英寸，仅仅因为剪床是那样设定的。如果试片测得 4.005 英寸，这个数字就是你的基准。接下来，安装你将用于批量生产的那套冲头与下模——模具不同，结果也不同。如果你测试时使用半英寸 V 型下模，却在生产时使用五分之八英寸下模，你的测试数据毫无意义。在试片正中心形成一个精确的 90 度折弯。我们选用 90 度是因为它会显著改变中性轴的位置；如果是 165 度以上的浅折弯，中性轴仍留在板材中间，常规假设依然成立，测试折弯的价值不大。.

折弯完成后，你已在那片金属中捕获了机器的真实表现。但除非你从它的几何形态中提取数据，否则这片折弯试样不过是一块镇纸。在开始计算之前，先验证物理尺寸。最安全的做法？先在废料上做一次试折。.

将测量结果反算为可靠且可重复的 K 系数

现在是时候审问金属了。将折弯试片放在平板上，用高度规测量两个外部凸缘长度。假设凸缘 A 为 2.100 英寸，凸缘 B 为 2.100 英寸。两者相加，总外部尺寸为 4.200 英寸。.

现在将这个数值与原始平板长度比较。.

你的平板长度是 4.000 英寸，而折弯后两个凸缘总长为 4.200 英寸。零件在成形过程中“增长”了 0.200 英寸。这个 0.200 英寸就是你精确、车间专属的折弯扣减值。这里没有任何估算——这是你的折弯机对那片钢材造成的可测现实。不过，折弯扣减仅适用于该厚度与该折弯角度。要让结果可用于你的 CAD 模型，你需要将其转换为 K 系数。.

从折弯扣减公式开始，反向求解。你已知折弯角度是 90 度，也用千分尺测得了材料厚度。接着，用针规测出实际内半径——绝不要依赖冲头尖端半径，因为回弹会使真实半径始终更大。将这三个已知数值以及测得的折弯扣减代入公式中，求解出 K。.

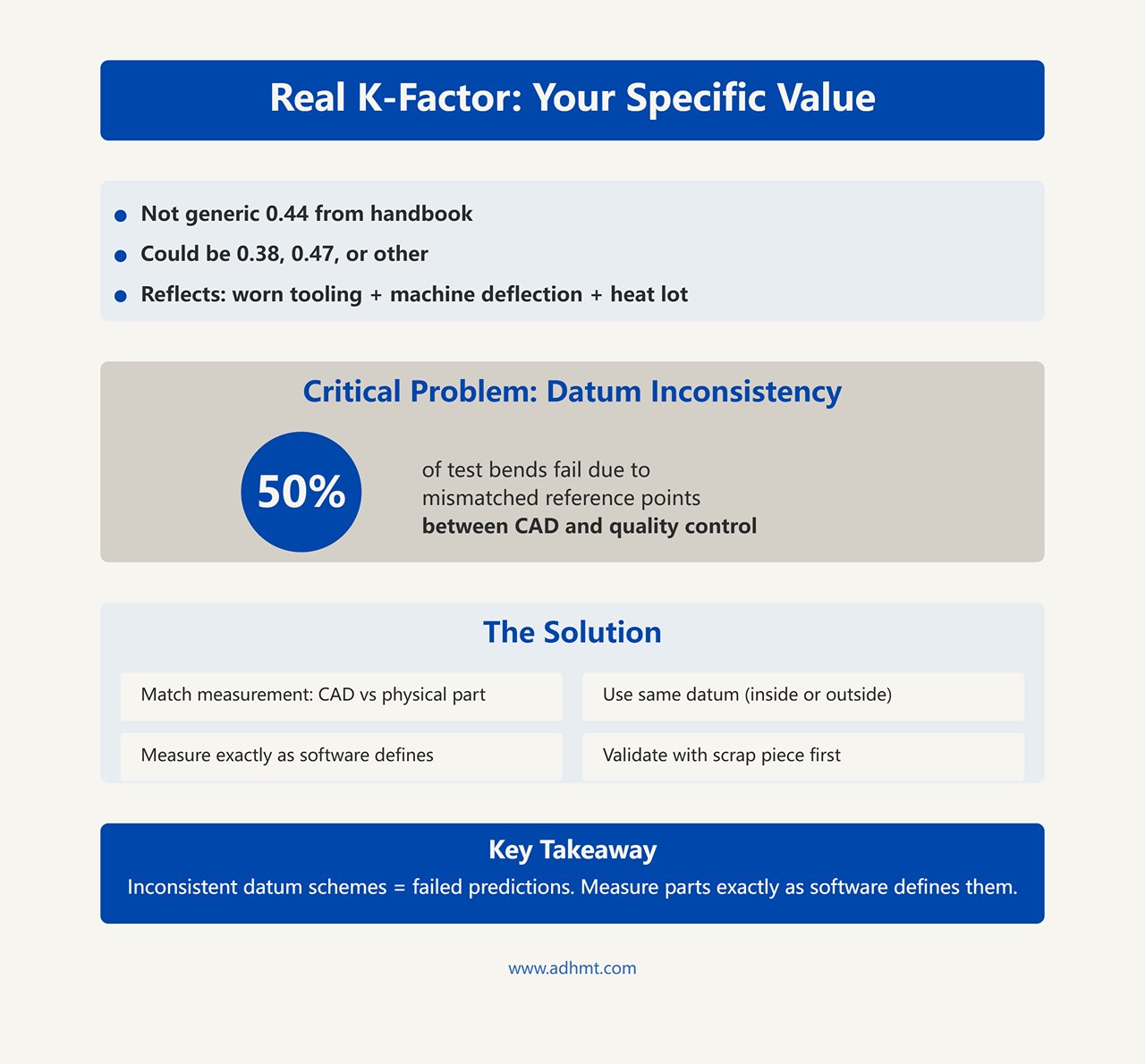

你计算得到的数值就是你的真实 K 系数。它不是手册上照搬的 0.44。可能是 0.38，也可能是 0.47。不管是多少，它反映了你磨损的模具、机器的挠曲以及轧钢厂的某一炉批特性。但请认真对待：CAD 与质量控制之间基准体系不一致，导致多达一半的测试折弯未能与预测吻合。如果你的 CAD 模型参考的是内凸缘尺寸，而你测量的是实体试片的外部尺寸，那么反算出的 K 系数就无法使用。你必须以软件定义零件的方式去测量。而在你信任新的数值之前，务必以相同方式验证——先折一块废料。.

让你的 CAD 软件反映现实

想象一下，你把一位资深机加工师傅的珍藏设定笔记交给一个唯一技能是按下绿色启动按钮的实习生。这正是你在把一个辛苦获得的、数学上正确的 K 系数随意输入到一个全新的 CAD 钣金零件时所做的事情。软件并不了解你的实际测试折弯，它只理解自身的内部逻辑。.

它的整个目的就是自动化你的工作。.

为了热心帮忙，CAD 系统会悄悄用整洁的理论假设取代测得的现实。如果你想得到准确的零件，你必须反击，迫使软件说出真相。.

SolidWorks 中的默认钣金规格将破坏你的模型

从默认表格中选择标准规格看起来很高效。实际上，这是一个陷阱。当你在下拉菜单中选择“16 号规格”时，软件填写的远不止厚度。它会根据通用模具假设分配一个固定弯曲半径，将你锁定在一个半径与厚度的比值上，而这个比值在你车间现有的 V 型模具上可能根本无法成形。.

你以为自己在节省时间，新手，但实际上你是在让马萨诸塞的某个程序员来定义你折弯机的物理极限。.

除了默认半径之外，软件还会强制使用通用的 K 系数，完全无视你的折弯机工作台上万分之一英寸的弯曲以及当前这批钢材的精确屈服强度。如果你允许默认规格表控制你的参数，你整洁的数字模型将会生成一个注定要扔进废料桶的平料展开图。你必须断开与默认表的链接，强制软件接受你刚在车间验证的自定义数值。先折一块废料测试。.

自定义规格表与显式数值：防止导出错误

于是你决定创建一个自定义规格表。纸面上，这听起来是管理工厂特定数据的专业方式。.

实际上，它通常会变成维护噩梦。.

SolidWorks 中的自定义规格表依赖于自动生成的"厚度"全局变量，这个变量顽固地拒绝在多个零件配置之间进行干净的分离。除非你在尺寸视图中应用隐晦的变通方法，并有意将每个数值锁定为"此配置"，否则只要你调整表格上的一个规格条目，软件就会覆盖文件中的每个配置。显式输入要安全得多。当你完全绕过规格表，手动输入实际测量的厚度、弯曲半径和 K 系数到钣金特征中时，你就能确保导出的平料展开图完全反映你输入的内容。没有隐藏方程。没有后台重算悄悄破坏旧文件。你输入的是物理真相，软件别无选择只能遵从。并且在你信任导出结果前，验证它的唯一方法就是——先折一块废料。.

记录你的自定义数值以实现可靠的即插即用性能

即使是最精确的显式数值，如果工程团队的其他人找不到或无法轻松理解，也毫无用处。但将这些数值嵌入带有复杂 IF-THEN 逻辑的文件属性中就是在自找麻烦。.

通过公式将厚度值与规格代号相链接的确能完美工作——直到车间投资了一套新模具。只要引入一个额外变量，脆弱的逻辑链立刻崩溃。文件属性停止更新。假设悄然保留。而激光最终会基于过时的幽灵数据切割毛料。.

与其将工厂的机械特征埋在脆弱的 CAD 逻辑里，不如保持系统极度简洁。建立一个主模板文件，预先加载来自真实测试的钣金显式参数。每个新零件都从已验证的数据开始。软件无需解读或计算——它只是执行你在车间建立的标准。在将该模板部署到工程部门之前，先证明它按预期工作——先折一块废料测试。.

从挫败到掌控：一种切实可行的制造框架

激光完美切割了零件。但如果你的平料展开图是基于课本上的 K 系数，折弯机操作员会在法兰无法对齐时骂你的名字。整个过程中，你都在学习如何将物理现实转化为 CAD 系统，刻意绕过默认表格和脆弱的公式。现在你需要一种方法在车间管理这种现实。把每批新材料都当成有罪，直到证明它无罪。仅铣削公差就可能让板料厚度波动三十分之一毫米，而这种变化在多次折弯中会叠加，最终毁掉一个本来完好的装配。在你打开新的数字文件之前，用千分尺在多个位置测量你的实际库存，并取平均值。先折一块废料。.

何时通用表“足够接近”（以及何时它很危险）

标准弯曲扣除表有其使用的时间和场合。如果你在制造一个公差正负四分之一英寸的垃圾箱支架，就用通用表，给自己省下十分钟的设置时间。.

但那张塑封的纸只是幽灵的快照。.

它假设了一个你车间里不存在的完美世界——无视了你下模的磨损肩部，以及你折弯机的特定空气折弯挠度。当你在为一个要求 0.005 英寸精度的医疗设备外壳设计配合孔位时，信任标准数据就是报废零件的方式，新手。表格会坚持弯曲补偿是对的，但金属会因你精确冲模组合决定的真实内半径而拉伸不同。精密工作意味着放弃表格，计算与执行该任务的特定机器相关的自定义扣除值。先折一块废料。.

紧小半径、厚板材与 K 因子模型的极限

即便是经验测试也有其极限。标准的 K 因子模型假设材料沿折弯线均匀、可预测地伸长。.

但当你强迫钢材做出一个极紧的折弯时，半径与厚度的比例会剧烈地改变中性层位置。.

如果你试图将 1/4 英寸的板材折到一个小于材料厚度的内半径，数学模型将彻底失效。此时，钢材会发生断裂、压缩，并以完全不可预测的方式流动，没有任何公式可以可靠预测。一般的折弯表可能会声称这些低于最小半径的折弯是可行的，但一旦你突破 1:1（内半径:厚度）的最小规则，你的经验 K 因子就会在每次折弯之间剧烈波动。再多的计算也无法弥补糟糕的模具几何。如果设计要求厚板材的紧小半径，你必须先加宽下模口以稳定实际折弯，然后再考虑记录自定义折弯扣除。务必先折一块废料进行测试。.

在第一次切割前建立对展开图的信心

此时，你已经拥有了正确的尺寸、经过正确调整的自定义参数，以及合理的模具几何。然而，多台压力机的车间会引入新的不确定性：自定义 K 因子与测试时使用的特定折弯机密不可分。如果你在液压折弯机上计算了折弯扣除，而此工件后来被安排到一台具有不同挠曲特性的电动折弯机上，你的展开图将立即失效。.

真正的控制来自将数字模型锁定到实际机器上。.

你必须清晰记录是哪台机器、哪支冲头、哪套凹模产出了你的实测数据，并且在车间中必须强制执行完全相同的设置。不要允许操作工仅仅因为就近或方便就更换 V 型凹模。你导出的展开图是一份在 CAD 系统与该特定折弯机配置之间具有约束力的契约。如果你正在跨多台机器标准化工艺，或正在评估升级到更高精度的 CNC折弯机, ，请仔细记录这些差异，并在锁定折弯数据之前查阅官方的详细机器规格 宣传册 。若因信任理论而忽视物理验证，便几乎可以确定那昂贵的不锈钢板会沦为废料。先折一个废料件试验。.
