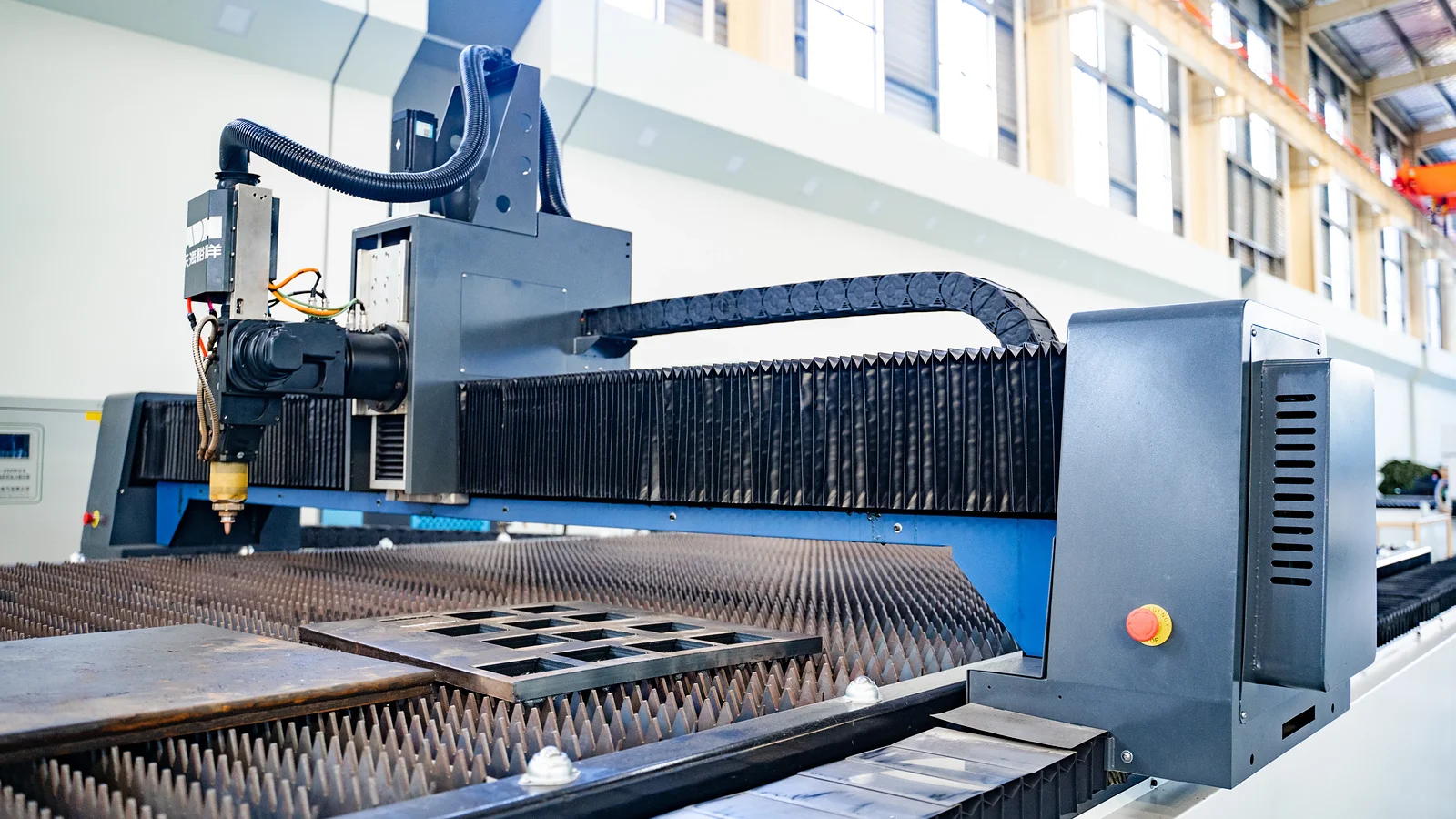

掌握激光切割机 X 轴：为何你的精度失效以及如何恢复
最近，我走近一台机器，操作员已连续三天在微调加速度曲线，深信切割偏移的原因是代码错误。他不断调整反冲补偿和过烧设定，直到精疲力尽。我没有看他的屏幕——只是当机器移动时将手放在 X 轴龙门架上。铝材传来的犹豫感清晰可见。.
激光的本质不在于代码，而在于其运动部件的机械完整性。X 轴是一个有机的机械系统，精度源自驱动与导轨之间的物理张力——这一平衡通过触觉诊断维持，而非软件调节。机器框架在研磨，任何数字计算都无法消除真实世界的摩擦。.
相关阅读：激光切割规格
被动光束的幻觉：为何软件无法修正物理不规则性
“仅仅是一根横梁”的误区：为什么X轴是最容易被忽视的故障点
查看任何主要制造商（Universal Laser Systems 就是一个典型例子）的维护记录，你会发现 X 轴始终是最常出现机械故障的部位。原因很简单：激光器的主要运动是由持续的高速往复运动组成的。为了减少这些机械应力并在连续运行中实现更稳定的精度，诸如 ADH Machine Tool 的 单台面光纤激光切割机 提供了 CNC 工程框架和优化的线性驱动设计，大幅减少了 X 轴的磨损。.
许多操作员看到机器上横贯的一根厚铝型材，便认为它是一个坚固的惰性桥梁——只是支撑激光头的一块金属。然而，真正执行工作的并非光束，而是线性导轨上的轴承和驱动滑架的皮带。这些部件的磨损并非误用造成的罕见问题，而是运行时间带来的必然代价。将 X 轴视为固定的、永久的部件，而非可消耗的动态机制，就意味着忽视其不可避免退化的早期信号。.
连锁效应：微小机械振动如何破坏你的焦点
你从蜂巢工作台上取下一片材料，注意到水平的波纹。或许左右边缘显得模糊，或者雕刻中出现淡淡的双重纹理。这些并非随机失误——而是滑架与导轨抗争的机械指纹。.
当轴承经过线性导轨上的微小缺陷时，滑架会产生犹豫。同样的情况也会出现在操作员凭感觉调整皮带张力时。若皮带过松，滑架在急速减速时会跳齿，造成运动不均；若过紧，则迫使步进电机抵抗移动，导致僵硬的停滞。在 300 毫米每秒的速度下，几乎察觉不到的抖动会在激光头处转化为剧烈振动。这种振动会扰动聚焦镜片，将精确的焦点变成振荡的椭圆，使切口边缘粗糙烧焦，而非干净利落。.
为何软件补偿与过烧只能暂时弥补机械退化
想象你的控制软件是一位技艺高超却盲目的导航者。它精确知道激光的预定路径，却对下方的物理地形毫无感知。.
当机器开始切割出不均匀的角时，常见的应对方式就是打开设置菜单。我们指示软件应用数字偏移或启用反冲补偿，以修正皮带松弛的问题。看似解决了问题。你甚至可能试切一个大样件并自我夸奖。然而，依赖软件修正机械抖动，就像折断脚却吃止痛药，然后因为能跛行而赞美药效。.
代码运行建立在物理环境完美的假设上。它认为命令停止时，滑架确实会停下，而不是在过度拉伸的橡胶带上滑行；它假定导轨完全光滑。当你尝试用数字调节解决机械卡滞时，你并没有修复机器——你只是教它掩盖自身的退化。.
张力-摩擦平衡：解读驱动机制的故障点
切断机器电源，握住激光头，轻轻将其从左推到右。如果滑行平稳连续，系统状况良好。但若手指感觉到轻微、有节奏的颠簸，中心附近突然紧涩，或上个月还未察觉的颗粒阻力，那你就发现了一个软件校准无法检测的问题。这种触觉滑架测试是早期预警。操作员常忽视这些信号，直到出现锯齿状切割边缘，此时机械失衡已加剧。精度只存在于滑架牵引力与导轨阻力之间的平衡之中。当这种平衡失效时，该如何判断是哪一部分在误导你？
皮带与滚珠丝杠的分歧：运动类型如何决定你的维护流程
激光论坛上的一位用户最近描述了一个令人抓狂的问题：他的机器能完美地雕出一个120mm×100mm的矩形，但一个小小的10mm方形却变成了9.6mm×9.8mm。误差不均且随着部件尺寸而变化。这种模式典型地暗示着驱动机构的故障。长达100mm的运动行程通过惯性和平均效应掩盖了机械间隙，而短促的10mm反向运动却会暴露出设置中每一微米的松动。要诊断这种松动，关键在于移动滑车的机构类型。皮带和滚珠丝杆的故障模式不同，因此需要采取不同的维护方法。.
皮带驱动系统：应对弹性记忆与齿磨损
看到一条磨损或毛糙的同步带，直觉上会想着更换它。但换上新的橡胶带通常只是治标不治本。当皮带某一边磨损严重或齿部被啃噬时，故障并非突然发生——它是上游错位的结果。滑台在干涩导轨上卡滞会迫使步进电机更用力拉动，从而将皮带内部的玻璃纤维芯拉伸到超出其弹性极限。一旦被拉伸，齿距便无法与皮带轮的齿完全对齐。皮带开始爬上皮带轮的法兰，边缘被磨毛。如果你更换皮带却不解决造成阻力的卡滞滑台，新皮带也会迅速报废。所以，如果皮带只是发出故障信号，真正的松动源头在哪里？
滚珠丝杆系统：识别反向间隙与螺母磨损
在工业机械中，皮带常被滚珠丝杆取代，以速度换取刚性控制。旋转的螺纹杆不会被拉伸，但损耗会藏在滚珠螺母内部。螺母中无数微小的钢珠在螺纹间循环，将电机的旋转运动转化为线性推力。经过无数次快速换向后，这些钢珠会逐渐被压扁，其运行轨道也扩大。这便产生了“反向间隙”——一个可感知的空行程。当电机反向旋转时，丝杆会先空转少许，随后螺母才与之咬合并带动滑车。这种磨损肉眼难察觉，却可通过在滑车上放置百分表测得。如果电机步进，而指针却静止不动，那说明钢珠已磨损。然而，驱动系统只是故事的一半；当导轨本身也开始产生运动阻力时，又会发生什么？
导轨界面：微小磨损如何演变为可测漂移
驱动系统提供动力，导轨决定轨迹。皮带的每一分张力或丝杆的每一分扭力，都直接传递到导向界面上。.
线性导轨 vs. V型槽轮：基于分辨率而非习惯的选择
如果一台业余级激光机闲置一个月，再次运行时可能每隔几英寸就“咔哒”一声。原因通常是德林（Delrin）V轮在静态皮带张力下形成了轻微的平点。V型槽轮价格低廉且容错率高，依靠塑料与铝型材的压合工作。它们在运动中磨损，直径会持续减小，因此需要人工调节偏心螺母以维持滑车张紧力。而线性导轨则使用硬化钢轴承在精磨钢轨上运作，不会形成平点，并且具有更高的分辨率。但这种刚性也有致命缺陷：对灰尘极为不容忍。V轮可以碾碎一粒锯屑后继续滚动；而线性导轨轴承吸入同样微尘却可能立刻卡死。为什么区区一粒灰尘就能让钢制轴承“瘫痪”？
摩擦系数：灰尘与油混合物如何变成研磨膏
走进一间操作者抱怨X轴卡滞的工作室，你往往会看到导轨上厚厚一层润滑油。许多人误以为多加点油就能减少摩擦，但在充满亚克力蒸汽、MDF粉尘和烟尘的封闭环境中，湿油反而是灾难。厚重的机油会吸附空气中的微粒，数小时内混合物便变成浓稠的黑色浆体。它不再润滑，而成为有效的抛光剂。每一次滑车在导轨上往返，都会研磨钢轴承的精密配合面。摩擦系数急剧上升，驱动电机不得不加大负载，拉伸皮带，并重现维护初衷要消除的抖动。机器不仅在磨损，更是在“吞噬”自身。.
触觉检测：在步进丢步前发现故障
摩擦的声音：分辨电机共振与轴承噪音
一条干净、经过PTFE基干膜处理的导轨看起来不会“湿润”，但它能以油轨无法比拟的静音顺滑运行。为了制止研磨性磨损，应该用异丙醇清洁导轨，并使用会留下非粘性薄层的润滑剂。PTFE（聚四氟乙烯）以液体形式喷涂，挥发后留下光滑表面，有效防尘。当环境稳定后，听觉就成为车间中最灵敏的诊断工具。.
倾听龙门架进行基本水平填充时的声音。功能正常的X轴会发出平稳、悦耳的嗡嗡声，反映出步进电机的脉冲。如果你检测到有节奏的“唧唧”声或与电机速度无关的持续低沉磨削声，你听到的不是电气问题，而是轴承即将失效的最后警告。被磨料残渣损坏的钢珠不再滚动，而是滑动。这种滑动产生的振动会穿过滑块并进入横梁，使结构变成机械故障的共振指示器。
如果声音平滑但切割依然粗糙，该如何找出这只“无声的幽灵”？
“粘滞点”测试：定位导轨上的阻力区
关闭步进电机，用两根手指手动移动激光头。你要寻找所谓的“索引点”——滑车似乎卡在一个槽中的位置。在使用V型槽轮的机器上，这通常意味着由于滑车长时间受力而形成的平点；在使用线性导轨的机器上，这种粘滞点则暗示轴承块内部堵塞了杂质。.
在600mm或1000mm范围内的阻力很少均匀。通常，横梁在轨道两端滑动顺畅，但在中段却发紧卡涩——那往往是切割频繁的区域。这种不均匀的阻力解释了为什么软件的“每毫米步数”校准会失效——电机在中段比边缘需施加更大的力，于是出现那些令人懊恼的9.6mm方块，而它们本该是10mm。任何校准都无法补偿轨道中段的物理凸点。.
当你的手指察觉到一个卡点时，眼睛应追踪钢轨上留下的物理痕迹。.
解读伤痕：导轨上的麻点与划痕揭示了怎样的对准问题
使用明亮的手电筒与导轨表面平行照射，观察轴承接触处的“银线”。健康的导轨会显示出暗淡且均匀的磨痕。若出现明亮、不规则的划痕或等间距的凹坑（称为“布氏压痕”），则表示存在系统性故障。布氏压痕通常出现在滑块撞到硬限位时，或皮带张力过大导致轴承滚道变形时。.
如果双导轨组件中仅一侧出现划痕，这表明龙门架出现了扭曲。当左右Y轴电机即便仅错开一个齿时，X轴横梁就会微微倾斜成对角。这样迫使X滑块以倾斜角度行进，使轴承压在导轨的侧壁而非底部。结果是内侧边缘被磨亮，而外侧覆满灰尘、毫无接触——机器实际上正靠自身磨削来恢复对准。.
但如果导轨完好无损，滑块滑动顺畅，为何成品仍会出现“间隙”？
回程间隙与结构弹性：判断松动源于齿轮还是横梁
牢牢固定激光头，尝试横向而非沿导轨方向移动它。如果能感受到“咔嗒、咔嗒”的感觉，说明存在回程间隙，通常是电机皮带轮的顶丝松动，或皮带内部张力丧失所致。这会形成一个“死区”：电机转动而激光头不动，在成品中表现为圆形无法闭合，或垂直线出现微弱双影，仅偏差几分之一毫米。.
若无“咔嗒”声，但激光头在施压下略有偏移并能自行回位，问题便在于结构弹性——即X轴横梁在滑块重量与运动力作用下发生扭曲。收紧皮带无法解决弹性问题；事实上，过度张紧反而会因负载不均进一步加剧扭曲。此时，你已不再是在诊断单个部件，而是在评估整机的结构完整性。.
如果结构弯曲表明光束可能需要 专业评估 或更换，不妨考虑与 ADH Machine Tool 探讨你的系统规格。他们的高精度 CNC 激光切割解决方案反映了在机械稳定性和自动化方面持续的研发投入，使其成为判断是进行大修还是升级才是你生产线正确途径的可靠参考。 联系ADH机床 启动评估流程。.
当你的触觉检查揭示出这些机械故障后，下一阶段即需从诊断转向矫正程序，以恢复机器的几何精度。.
恢复几何精度：方正与张力调整，确保切割无漂移
工业设备维护手册（如Universal Laser Systems的指南）警告：模糊的边缘和沿X轴的水平波纹，很少由激光管引起。它们多半源自滑块运动时的不均匀阻力——这在你的触觉检测中即可发现。这种不均匀摩擦表明机器在 “与自身几何作斗争”，任何软件补偿都无法修复物理错位。解决之道必须是机械调整。.
校准仪式：消除工作空间中的“平行四边形效应”
当激光切割机在X轴和Y轴之间缺乏精确的垂直对齐时，它仍然可以闭合一个矩形，但结果会是一个平行四边形。LightBurn等软件提供了“倾斜”补偿选项来以数字方式抵消这种畸变，但这仅仅是针对物理错位的数学变通方法。为了获得平滑、干净的边缘，龙门架本身必须与侧轨呈精确的90度角。
无需昂贵精密工具检查X-Y轴垂直度
先放下你工具箱中的小型角尺。用六英寸角尺测量金属框架，几乎无法反映激光头在宽达一米的工作台上实际的行程。框架本身可能出厂时就不方正。唯一准确的指标是激光烧痕本身。.
在蜂窝床上固定一张大张牛皮纸，让机器轻刻出其可达范围内最大的矩形——约800mm×600mm。用钢卷尺测量对角线：从左上角到右下角，再从右上角到左下角。如果两条对角线长度相同到毫米，说明绝对方正。若一条为1005mm、另一条为998mm，则表示X轴未对齐——龙门架的右侧领先于左侧。.
调整龙门架以消除高速运动过程中的“侧移”
校正未对准的龙门架需解除Y轴左右两侧的机械同步。在双电机系统中，先关闭电源以释放步进电机的扭矩。手动旋转滞后侧的丝杆或皮带，直到龙门架前移到两条对角线相等为止。若为单电机十字轴设计，则需放松一侧皮带轮的顶丝，调整好龙门架后再重新锁紧皮带轮。.
忽略此调整会导致X轴滑块沿导轨“侧移”。在约400mm/s的速度下，倾斜的龙门架会迫使V型轮或直线轴承摩擦轨道壁，而不是在其负载表面平稳滚动。这种侧移会产生导致边缘粗糙的不均匀阻力。一旦龙门架真正校准，滑块就能自由移动，机械卡滞现象也会消失。
黄金比例区：设置皮带张力以追求精度而不损伤轴承
皮带就像X轴的韧带，而把它们当作吉他弦来调是毁机最快的方式。来自Ortur Laser等制造商的数据揭示了残酷的事实：过度的皮带张力会将扭矩振动直接传递到皮带轮，并导致滑架轴承过早磨损。当皮带过紧时，步进电机轴上的径向负载会在显微水平上使其弯曲，同时使轴承滚道挤压钢球。.
你不能靠听声音来调皮带。如果你拨动X轴上的GT2皮带并听到清脆的音调，那就是在主动伤害组件。另一方面，过松的皮带会产生回差——当电机改变方向时，激光头会短暂停滞，使理想的圆形变成扁平的椭圆。.
要找到理想的机械设定，应使用可测量的参考点。一个基础的电子行李秤就足够：将其挂在X轴皮带中部，然后向远离导轨的方向拉。对于桌面激光机上典型的6mm宽GT2皮带，施加大约2至3磅的拉力，使皮带偏转约四分之一英寸。在此位置锁紧张紧器。这样既能提供足够的抓力以防止高速减速时皮带打滑，又能留有余量让轴承自由滚动而不被压缩。.
恢复零点参考：为什么物理对准必须先于软件归位
限位开关是盲操作的——它们无法判断机器是否方正，只能检测金属是否触发微动开关。如果限位开关安装在错位框架上，按下“归位”只会让电机一直运动到撞上那道错位，从而在整个工作过程中锁定平行四边形形变。.
这就是为什么必须先实现物理方正再由软件接管。如果依赖软件定义比例而不确认物理对准，会陷入典型的校准陷阱。用户常会运行一个100mm×120mm的测试矩形，调整软件的“每毫米步距”以得到完美结果，却发现小至10mm的方形测量值为9.6mm×9.8mm。软件只是把数字网格拉伸以匹配物理歪斜的框架。大尺寸时误差被平均掉，小尺寸时非线性阻力和皮带延伸被放大，导致精细部件精度失真。.
在信任归位过程前，应验证电气基线。来自RedSail等制造商的故障指南指出，步进驱动器失效或接线松动可能模拟机械卡滞。重启系统并尝试手动移动激光头。如果电机保持锁定，则电气路径正常，问题在物理几何上；如果通电后激光头仍能自由移动，则是电气故障，重新对准无法修复一个不工作的电机。.
物理精度必须支撑数字坐标系统。当框架方正、皮带张紧符合规范、限位开关调整以匹配修正后的龙门架后，软件的零点参考才具有有效性。此时机器在数学与物理上都已对齐。接下来的挑战是如何在生产振动不断扰动的情况下保持这种对齐。.
维护流程：防止隐藏于视线之外的80%类故障
你已经花费数小时矫正龙门架并精调皮带张力，建立了软件可以依赖的机械精度。然而激光切割机在实则动荡的环境下运作。每次以400mm/s急速减速都会给机架带来冲击，不断试图动摇那份精准几何。单纯用螺丝胶封住螺栓然后置之不理，并不能让结构长期保持稳固。.
X轴是机器的中枢骨架。它必须在精确对准和规定张力下持续维护。如果哪怕一段磨损或一个支撑点被拉伸，整个系统的运动都会受损，不论控制器的指令多么正确。.
精度并非一次性成就——它是一种需要持续维持的状态。.
保持这个骨架的对准，需要从被动维修转向主动保养。运转中的持续振动会逐渐使皮带松弛，并将灰尘逼入轴承。为应对这一情况，应采用基于触感检查而非单纯目视的维护程序，在损害设备之前捕捉到未见的摩擦。.
例如，ADH 机床的产品组合 100% 基于 CNC，涵盖激光切割、折弯、刨槽、剪板等高端场景；ADH 机床将超过 8% 的年销售收入投入到研发中。ADH 在折弯机领域拥有研发能力；有关更多背景信息，请参见《激光切割机使用指南》。
超越润滑：选择能保留轴承保护涂层的清洁剂
许多操作者将维护单纯视为润滑问题。当他们注意到X轴运行迟缓时，便拿起白色锂基润滑脂或重油喷在导轨上。.
这种假设是错误的。.
在被污染的导轨上涂抹液体润滑剂，会形成树脂、亚克力粉尘和油的研磨混合物。真正关键的维护任务是清洁——但错误的清洁剂与不当润滑剂一样有害。用丙酮或刹车清洗剂等强溶剂擦拭导轨不仅会清除杂质，还可能渗入线性轴承滑块的橡胶刮片下方，溶解内部的原厂润滑脂。这样会剥离轴承的润滑层，导致提前的金属摩擦磨损。.
清洁导轨必须与轴承润滑分开处理。使用诸如高纯度异丙醇的温和去油剂，用无纤维布蘸取（不要直接喷洒到机器上）。擦拭干净导轨表面，同时避免溶剂接触滑架密封。当导轨裸露且干燥后，将制造商认可的润滑脂直接注入滑块的黄油嘴。随着轴承块移动，它会在导轨上均匀分布一层微薄油膜，提供所有必要的外部润滑。.
20分钟检查：关键操作的飞行前检查清单
依赖目视检查是具有误导性的。当导轨上出现磨痕或皮带出现磨损时，切割质量的损失可能已经持续了数周。.
你的双手是车间中最有价值的诊断工具。.
关闭机器，使步进电机释放其保持扭矩。然后，手动沿着X轴的全程滑动激光头。这种手动运动能在任何可见磨损出现之前揭示微妙的凸点或砂砾般的阻力。操作员常常跳过这种触觉检查，误以为电机运转顺畅就代表机械正常，但电机的扭矩也能轻易掩盖早期的轴承故障。如果你通过指尖感到卡顿或震动，说明轴承已经开始退化。.
有时，滑架完全不会移动。这种完全无法运动的情况通常源于被忽视的限位开关线路问题或烧焦的电机接口，而非机械卡死。如果激光头似乎被“焊死”在导轨上，请断开X轴步进电机与其线束的连接。如果此时滑架能顺畅移动，那么所谓的机械故障实际上是电气短路导致电机线圈锁死。.
环境因素：温度与碎屑如何影响X轴的热膨胀
机器的周围环境对其机械系统施加看不见的力量。热量与碎屑不仅会造成摩擦，还会改变部件的实际尺寸。.
考虑一种典型故障模式：机器突然在所有水平X轴路径上出现切割问题，而与矢量文件的方向无关。这表明存在轴向的机械卡滞，无法通过简单的皮带或导轨磨损解释。当车间温度从夜间的50度变化到下午的85度时，铝制横梁与钢制线性导轨的膨胀速率不同。这种热不匹配会使导轨产生轻微弯曲，从而造成仅在一天中最热时段出现的卡滞。.
热量也会破坏控制系统。在精密机械中，X轴伺服的间歇性故障常常是由于热量使线束中的编码器退化，而非润滑不足。环境温度会烘烤那些负责位置反馈的精密电子元件，导致位置错误，表现得像皮带打滑一样。.
你可以将导轨清洁得完美无瑕，并以精准的力度调节皮带张力，但一旦环境让材料超出其工作极限，常规维护就无法再保持切割质量。.
部件阈值：决定何时维修或升级
磨损阈值：当调整不再奏效而必须更换时
机械精度终将达到一个阶段——再精心的调整也无法克服摩擦的极限。你可以一丝不苟地清洁导轨，并将皮带拧紧到弹奏出完美的中央C，但当钢材本身到达疲劳极限时，机器仍将误导你。最明显的迹象就是切割中的“鬼影”——在排除所有软件与环境变量后仍持续存在的X轴锯齿。这是因为线性导轨与轴承属于消耗性部件，其有限的行程距离决定了表面硬化层最终会在微观层面开始剥落。.
当你的现有系统达到这一机械疲劳点时，转向更先进的设备便成为恢复精度和正常运行时间的最可靠方法。ADH 机床两用光纤激光切割机提供了一种专为智能钣金加工设计的高功率 CNC 解决方案，将精准的切割性能与自动化相结合，帮助制造商顺利从维修周期过渡到持续稳定的生产质量。
当手动滑动滑架时，若出现重复的“咔嗒”或有节奏的“嗡鸣”，那并不是灰尘，而是真实的金属位移。此时，横梁与光学路径之间的连接已经失效。凹坑导轨使X轴滑架产生振动，将这种运动传递至反射镜安装座，从而使激光束在行进过程中产生摆动。花费数小时调整反射镜也无法修复模糊光束，因为真正的问题在于机器结构的衰弱。.
选择更换而非修理应基于工作循环而非肉眼可见的部件故障。高性能系统分析显示，X轴部件的磨损速度远快于Y轴或Z轴，因为它在雕刻过程中承担了大部分运动。经过一千小时以上的高速光栅工作后，轴承已行驶数百英里，其内部滚珠不再是完美圆形。一旦轴承几何形状退化，激光束传递的精度也随之丧失。.
如果运动的基础结构已被物理破坏，为什么我们还不断尝试通过给系统增加质量来修复问题呢？
刚性迷思：为什么更重的横梁并不总能提升X轴性能
当操作员面临X轴不稳定性时，典型的反应是通过安装更重的导轨或更厚重的龙门横梁来“加固”它。在铣床中，增加质量有助于吸收切削力，但在没有物理接触的激光系统中，过大的惯性反而成了主要问题，而不是阻力不足。较重的X轴需要更大的扭矩来启动，更重要的是，需要更大的功率来停止。当沉重的龙门架试图以400mm/s的速度改变方向时，动量会迫使框架弯曲，从而产生“振铃效应”：在尖锐的拐角或突然的方向改变后出现微弱的重复线条。
真正的 X 轴性能取决于刚度与重量的比值，而非单纯的质量。铝型材或碳纤维管提供了必要的刚性，可保持镜面对准，不会像实心钢梁那样带来过大的惯性。如果横梁超过了驱动系统的负载能力，步进电机会难以实现精细细节所需的微步精度。这会导致小于 15mm 的形状出现尺寸误差，因为电机的加速度曲线无法匹配必须移动的沉重负载。.
目标是实现一个既“死实”——无振动——又足够轻盈从而灵活的横梁。取得这种平衡可以在高速运行期间保持光学稳定。当横梁既轻又坚固时，镜片能稳固地保持位置，避免细微的“抖动”从而破坏高分辨率雕刻。但如果硬件已优化了速度与重量，该如何让这种机械可靠性在你的车间中产生实际价值？
从挫败到精通：将 X 轴维护转化为运营优势
当维护被视为盈利校准而非负担时，操作者从沮丧转变为技术专家的过程才真正开始。一台机械精度高的机器能产生更干净的边缘，减少后期处理，并在不损失质量的情况下实现更高的运行速度。这不仅仅是延长机器寿命——而是释放系统的全部潜能。当你信任 X 轴的结构完整性时，就能安全地提高控制器的加速度设置，在每个作业上节省几秒钟，同时确信硬件可以承受压力。.
精通操作还包括通过保持龙门架水平且无振动来维护光路。预防性维护（在皮带磨损前进行更换，在导轨出现麻点前进行更换）可消除被误认为是光学问题的机械振动。通过遵循基于 使用小时数制定计划 而不是等到项目进行到一半时发生故障才去处理，你就能使激光束的精度与龙门架的运动保持一致。
这种机械纪律的真正目标不是生产指标或软件数据，而是对机器物理状态的完全掌控。一旦你掌握了驱动张力与导轨摩擦之间的微妙平衡，就不再需要电脑确认。你能感觉到它。机械状态良好的 X 轴不会发抖、嗡响或迟疑；它在你的手下滑行，带着精密调校的微米尺般平滑而有分量的流动——寂静而绝对。.
