一、引言

折弯机 弯曲是金属成形行业中至关重要的工艺技术。冲头与模具之间的压力可以使金属板精确地弯曲和变形。这使得产品在制造业中得到广泛应用。.

与人工弯曲相比，, 折弯机折弯 具有高效率、低成本等特点，并在金属制造企业中发挥着关键作用。常见的三种板材弯曲方法是, 空气弯曲, 、压底和压印。.

在这些弯曲方法中，, 折弯机 压印是最受欢迎的一种，因为它可以提供精确且一致的弯曲效果。通过高吨位压力，金属可以精确地弯曲到与冲头和模具底部相匹配的角度，从而确保预期的弯曲结果。.

二、折弯机基础知识：折弯机弯曲类型

弯曲技术在金属加工领域已经发展了数百年，随着技术的进步，出现了多种可选的弯曲方法。这些方法各有不同，以下是三种弯曲类型：

1. 空气折弯

空气弯曲是一种金属与工具接触面积最小的弯曲方法。决定弯曲角度的因素是冲头下降到模具中的深度。它利用杠杆原理，只需少量杆力即可实现90度弯曲，因为与压印相比，它使用的推力更小。.

空气弯曲依赖于三点弯曲：冲头尖端和模具的两侧。这种方法适合中小批量生产。以下是空气弯曲的主要特点：

• 接触少：在空气弯曲过程中，模具与金属的接触面积较小，有助于减少金属表面的损伤和磨损。.
• 冲头下降：弯曲角度由冲头下降到模具中的深度决定，这使得角度易于调整。.
• 相对低吨位：与压印相比，空气弯曲所需的吨位力要少得多，有助于延长冲头和模具的使用寿命。.

对于希望深入了解空气折弯如何实现更高精度和多功能性的工程师，我们建议探索 空气折弯：精密钣金, ，它提供了关于优化折弯角度和最小化材料应力的高级指导。.

二、压底弯曲

在压底弯曲中，金属板与模具的接触更为紧密。然而，与压印不同的是，在压底弯曲中金属板的形状并不完全与模具一致。这种方法所需的吨位比空气弯曲多，但比压印少。也就是说，压底弯曲是结合空气弯曲和压印的一种中间方法。.

以下是压底弯曲的主要特点：

• 角度不完全匹配在底弯过程中，金属材料不会像模具那样弯曲到相同的角度。相反，它在一定程度上保留了原有形状。.
• 低吨位： 底弯需要相对较低的吨位力，这有助于减少设备的磨损和维护成本。.
• 广泛适用范围底弯适用于各种类型和厚度的金属材料，因此成为常见的弯曲方法。.

3. 压印成形

压印使用高吨位使金属板完全匹配冲头和模具的形状。压印的主要优点是可以提供完全精确的弯曲角度。然而，它需要更高的 动力压力 机和精密的工具设计。由于需要较大的动力，金属可能会变薄并在过程中受损 折弯工艺.

以下是压印的特点：

• 高吨位： 压印需要高吨位的力量来确保金属材料完全匹配冲头和模具的形状。.
• 高精度由于金属完全匹配几何形状，压印通常用于需要精确弯曲角度的用途。该工艺减少了回弹，从而获得更一致、更可靠的弯曲效果。.
• 金属变薄由于高吨位，压印可能导致金属材料变薄，这需要加以考虑。.

三、深入探讨压力机压印

1. 历史背景

“压印”一词可追溯到古代的铸币技术。在古代，金属片被放入模具中，通过高压和精密的模具形状压制成硬币的几何形状。这种方法确保了每枚硬币的形状和尺寸非常精确。随着时间的推移，这项技术被应用到其他金属制造行业，尤其是金属板弯曲。.

2. 力的艺术

压印不仅仅是“弯曲”——它是对金属微观结构的强制重组。压印不是与材料“协商”，而是通过纯粹的力量传递一种不妥协的最终几何命令。.

(1) 物理快照：为什么压印需要比空气弯曲大 5–10 倍的力
空气弯曲主要施加足够的压力来克服材料的抗弯强度，并将其推至屈服点。压印远远超越这一点——它需要巨大的力量来超过材料的 抗压强度. 。在这种压力下，金属的表现更像高粘度流体而不是固体。在显微层面，晶格发生大量位错和滑移，流动以填满冲头与模具之间的每一个微米级间隙。在原子尺度上，这类似于“熨平”每一个不规则性并消除内部应力。.

(2) 材料变形机制：从弹性变形到完全塑性流动
当冲头接触工件时，第一阶段是弹性变形——此时如果释放压力，材料会恢复原状。随着压力增加，超过屈服点，塑性变形开始。压印将这一过程推向极限：塑性流动。冲头尖端不仅压缩内弯，拉伸外弯，还会压碎并使整个弯曲区域的厚度变薄。.

(3) 关键影响区：穿透并重塑中性轴
这是压印与所有其他弯曲工艺的根本区别。在传统弯曲中，板材内部存在一个理论层——称为 中性轴——它既不受拉伸也不受压缩。这是回弹的主要来源。压印的冲头尖端以巨大力量物理穿透并压缩这一轴，破坏应力平衡，几乎消除导致回弹的残余应力。实质上，压印并不是“控制”回弹——它消灭了回弹的物理根源，抹去材料的弹性记忆，只留下模具的形状。.

3. 核心参数解析：决定成败的三个变量

压印的成功并不是毫无控制的蛮力——而是三大关键变量：吨位、保压时间和弯曲速度的精准配合。.

(1) 吨位计算：公式、经验法则与安全裕量
准确的压力是压印的基础。虽然精确计算可能涉及复杂的有限元分析，但在实践中工程师通常使用经验得出的空气弯曲基准：计算在给定 V 型模具下材料及厚度所需的吨位，然后乘以 5 到 10 的系数。对于低碳钢，这个系数通常是 5–8；对于不锈钢，可能达到 8–10 或更高。实用法则：切勿从理论最大值开始。先用较低系数（约 5×）测试，再逐步增加，直到内弯半径完全成形且角度精准。始终在压力机容量上保留至少 20% 的裕量，以避免长时间在最大负荷下运行。.

(2) 保压时间：“锁定”形状以实现零回弹
当达到最大吨位后，保压时间——即滑块保持静止的时间——成为压印中“隐形”但至关重要的参数。这就像在混凝土凝固时保持压力以确保稳定性。.

机制：这一停顿允许金属晶粒蠕变和应力松弛，使塑性变形更加完全和稳定。对于超高精度目标（±0.1°），保持 1–3 秒的保压可以牢牢锁定角度，防止极微小的残余回弹。.

(3) 弯曲速度：平衡材料流动与效率以防止裂纹
压印中的速度是一把双刃剑。过高的速度会急剧提高应变速率，使材料没有时间通过塑性流动来适应——尤其是在弯曲外侧——从而导致微裂纹甚至直接断裂。.

最佳实践: 压印应比空气弯曲慢得多，尤其是在冲头接触到达到全吨位的阶段。控制速度（约 5–10 mm/s）有助于金属顺畅流动并获得优异的表面质量——对于不锈钢或铝合金等对应变速率敏感的材料尤为关键。.

4. 全方位影响：从设备到材料贯穿整个工艺链

完美的压印源于一个精细调校的系统，其中压力机、模具和材料协同工作。任何环节的薄弱都会成为工艺的致命弱点。.

(1) 设备因素：压力机平行度、吨位精度、液压稳定性
巨大的压力会放大每一个机器缺陷。即使滑块与工作台之间平行度偏差 0.01 mm，在数百吨压力下也会转化为明显的角度误差。定期检查和校准平行度是压印的前提。压力机的液压或伺服系统必须在每一次行程中提供精确、可重复的吨位。.

(2) 模具因素：材料、角度匹配、尖端半径、表面处理
压印对模具的冲击尤为严苛。模具必须采用高硬度、高韧性的工具钢（如 D2、M4）制造。为应对极端摩擦和磨损，氮化或 TiCN 涂层等表面处理是保持寿命和精度的必要投资。在压印中，模具角度必须与目标弯曲角度完全一致（90°弯曲需要 90°模具），冲头尖端半径直接决定零件的内弯半径。.

(3) 材料因素：厚度公差、抗拉强度、纹理方向、加工硬化率
材料的变化是最大的不稳定来源。即使在同一牌号内，厚度公差（±0.05 mm）或抗拉强度的细微批次差异都会显著改变所需吨位。. 纹理方向 至关重要——逆纹弯曲会显著增加开裂风险。顶级的工艺方案必须考虑材料的各向异性，并据此优化零件排布。.

5. 澄清常见误区

准确理解是成功实践的基础。在压印中，几个广泛流传的误区是导致失败和不必要成本的主要原因。.

(1) 误区一：将底压与压印混为一谈导致精度不稳定
这是最常见且危害最大的误解。在底压中，冲头将材料压向 V 型模的两侧壁；所需吨位约为空气弯曲的 2–3 倍。回弹仍然存在，因此会使用更锐角的模具（如 88°）进行过弯，使零件回弹到 90°。而压印则利用巨大力量将材料完全压入模具底部，塑性流动消除了回弹，模具角度就是零件角度。混淆两者会从一开始就使工艺选择走向失败。.

(2) 误区二：忽视批次间材料差异，盲目套用标准参数
在压印领域不存在通用的参数表。成功的操作者会将每批进料板材视为新的挑战。他们会进行首件试制，并微调核心参数——吨位、保压时间——以适应材料的细微波动。未经验证而依赖固定的“标准参数”是对产品质量和生产成本极不负责任的做法。.

(3) 误区三：认为吨位越大越好而忽视对设备和模具的过度磨损
这是一个危险且代价高昂的观念。一旦施加的吨位足以完全充满模具并消除回弹，任何额外的力量只会加速模具和压力机本身的磨损。目标是适量的力量——而不是最大力量。过载不会提高精度；它会迅速缩短昂贵工具和机器的寿命，使维护成本失控。力量的精确掌控才是最高的技艺。.

Ⅳ. 精密执行：完美压印的五步大师课

理论的深度最终必须通过实践的精确性来证明。当压倒性的力量遇上发丝般的精度时，真正的工艺魔力才会发生。本章将压印从一个抽象概念转化为可执行、可测试、可重复的标准化工作流程。这不是简单的操作指南，而是一份大师级的作战手册，旨在从源头消除错误，确保每一个零件都成为设计蓝图的终极体现。.

1. 准备阶段：源头错误消除检查清单

完美的压印始于完美的准备。任何疏忽在数百吨压力下都会被放大，最终演变成昂贵的失败。以下的源头管理检查清单是压印前必须完成的不可协商的飞行前检查。.

(1) 材料检查：最大的不稳定来源

(2) 验证厚度和公差：使用千分尺在板材的多个关键位置进行测量，确保厚度在可接受的公差范围内。厚度变化是角度精度的无声杀手。.

(3) 审查材料测试报告（MTR）：检查供应商的测试报告，确认化学成分、抗拉强度和屈服强度符合工艺设计要求。批次间性能波动是参数失效的常见原因。.

(4) 确认晶粒方向：对于冷轧料，确认弯曲线与晶粒方向的关系。黄金法则：尽可能将弯曲线与晶粒方向垂直，以最大限度减少外表面开裂的风险。.

(5) 表面状况检查：目视检查是否有锈迹、油污、划痕或毛刺。这些缺陷不仅影响外观，在压印过程中还可能永久印入零件或直接损坏昂贵的模具。.

(6) 模具选择与校准：力量的传导渠道

• 精确匹配：选择与目标角度完全一致的冲头（上模）和下模（例如90°弯曲使用90°模具）。同时确认冲头尖端半径（R）严格符合零件的内圆角规格。.
• 材料与涂层的战略选择：模具是高压操作的前线。使用高硬度、耐磨的工具钢，如D2或A2。对于高产量或高强度钢材，PVD涂层（如TiCN）是延长寿命并保持长期一致性的必备投资。.
• 精密对齐与校准：安装模具后，使用塞尺或专用对齐工具检查全长的平行度和中心对齐。即使是轻微的错位，在高吨位下也会导致受力不均——一侧过度压印，另一侧残余回弹。.

(7) 机器校准：精确力量的来源

• 平行度检查：确保压力机滑块与工作台在整个工作长度上保持严格的平行度。这是实现均匀、一致压力的物理基础。.
• 吨位输出校准：使用压力或载荷传感器定期校准压力机的吨位输出，确保显示值与实际施加的力量一致。在压印领域，“凭感觉”判断吨位毫无意义。.
• 后挡料精度验证：检查并校准后挡料的定位精度。这是精确定位每张板材并实现批量重复性的关键。.

2. 压印标准操作程序（SOP）

遵循标准化流程是控制压印复杂性、确保批次间一致性以及保障操作安全的核心策略。这五个步骤是实现完美精度的唯一途径。.

(1) 安装与对准：将选定的冲头和模具牢固安装在压力机上。执行严格的对准程序，确保全长范围内的完美对齐。这是所有后续精度的基石。.

(2) 定位：将已检验的板材放置在下模上，稳固地靠在后挡尺上。确保预定的折弯线在模具上精确居中。.

(3) 冲程：启动压力机；滑块以明显慢于空气折弯的受控速度下降。缓慢的冲程为材料的塑性流动提供时间——这对防止外表面开裂至关重要。.

(4) 压印与保压：冲头接触材料并施加预设的全部吨位，将材料完全压入下模。达到最大压力后，保持1–3秒（即保压时间）。这一短暂停顿可巩固成型并消除残余应力。.

(5) 回程与首件检验：滑块按程序回程；小心取出成型件。立即对首件进行全面质量检查。只有在首件被判定为完全符合要求后，才可批准批量生产。.

3. 质量控制：如何检验和验证压印结果

“所见即所得”是压印的承诺——但严格的多维度检验是兑现这一承诺的唯一途径。信任，但必须验证。.

(1) 角度测量：从宏观到微观精度

• 标准工具：使用高精度数字量角器或可调角度规进行快速、高效的过程检查。.
• 终极精度验证：对于需要±0.1°公差的零件（如航空航天或医疗器械），采用光学比较仪或坐标测量机（CMM）。这些非接触式系统可提供无可争辩的超高精度角度数据。.

(2) 内R角半径检验：细节决定成败

使用一套半径规（R规）确认内圆角与设计规格完全匹配，并在整个折弯长度上保持一致。R角半径的变化通常表明设备或模具存在对准问题。.

(3) 显微检验：防患于未然

这是一个经常被忽视但对关键部件不可或缺的步骤。.

(4) 目视与放大检查：在适当的照明下，使用至少10倍放大的放大镜仔细检查外弯区域，寻找任何微裂纹的迹象。.

(5) 无损检测（NDT）：对于安全关键部件，采用先进的无损检测方法来发现肉眼不可见的缺陷。.

(6) 渗透探伤检测：一种低成本但高效的方法，利用渗透剂和颜色对比清晰揭示任何表面裂纹。.

(7) 涡流检测：一种先进的电磁技术，能够快速且灵敏地检测非常小的表面及近表面缺陷，非常适合自动化、大批量检测。.

4. 必备工具与资源

掌握压印不仅需要知识和技能，还需要合适的工具和资源来支持。.

(1) 必备清单：模具钢与涂层

1）模具钢：

• A2 工具钢：性能基准，兼具耐磨性和韧性，是大多数应用的起点。.
• D2 工具钢：高碳高铬材料，具有卓越的耐磨性，适合高产量、长寿命的生产需求。.
• M4 高速钢：在应对极端磨损和高温（如成形高强度钢）时的终极选择，但成本最高。.

2）表面涂层：

• TiN（氮化钛）：经典的金色涂层，显著提升表面硬度和润滑性，有效抵抗磨损。.
• TiCN（碳氮化钛）：比 TiN 更硬、更耐磨，适用于更严苛的条件和更硬的材料。.
• CrN（氮化铬）：具有卓越的防粘附性能，对铝合金、铜及其他软质有色金属加工尤其有效。.

（2）生产力辅助：正确使用吨位计算器的方法

1）关键洞察

几乎所有在线折弯机吨位计算器都是为空气弯曲设计的。直接用它们来计算压印（Coining）吨位是一种极其危险且不准确的做法。.

2）正确工作流程：

• 使用这些在线计算器输入材料类型、厚度以及V型模口宽度，以确定空气弯曲的基准吨位。.
• 将空气弯曲吨位乘以5到10的系数（低碳钢通常为5–8，不锈钢为8–10），得出压印吨位的初步估算值。.
• 通过实际试折来微调并确认准确吨位。.

3）推荐参考工具

[百超（Bystronic）折弯机吨位计算器]和[通快（TRUMPF）折弯应用程序]在业内享有广泛认可，可用于估算第一步空气弯曲的吨位。务必记住——它们不计算压印吨位！

Ⅴ. 高级优化：掌握的策略与技巧

掌握基本的压印工艺只是进入高精度成形领域的入门。真正的卓越在于熟练管理变量，并将工艺专长转化为经济效益。本章将引导你超越“照本宣科”，进入战略掌控的境界——让每一次折弯在材料特性、模具潜力和成本效率之间达到完美平衡。.

1. 针对不同材料的压印策略

在压印实践中，将所有金属一视同仁是第一个重大误区。每种材料都有独特的物理'个性'，成功取决于倾听并适应这些特性，而不是强行采用一刀切的方法。.

（1）不锈钢：自豪的加工硬化者

1）核心挑战：

奥氏体不锈钢（如304和316）表现出极高的 加工硬化率. 。在压力作用下，它们会迅速增加硬度——就像一个对手，你越用力，它就越强。这需要远高于预期的吨位，并产生大量摩擦热，加速模具磨损。.

2）策略：

• 倾向于使用更高吨位：绝不要低估不锈钢。在计算基准吨位后，应用1.5到1.8的安全系数作为起点。.
• 降低速度以控制热量：与碳钢相比，使用明显较低的折弯速度——这不是牺牲效率，而是为了给塑性流动留出足够时间，并控制热量积聚，从而保护昂贵的工具涂层。.
• 必须使用坚固的模具：选择 D2 或粉末冶金（PM）级工具钢，并配备 TiCN 或更高等级的 PVD 涂层。前期投入的成本会在工具寿命中多倍回报。.
• 专业润滑，不是安慰剂：使用专为不锈钢设计的极压（EP）润滑剂。它们在极端负荷下形成坚韧的化学膜，有效防止金属与金属直接接触。.

（2）铝合金：易裂的柔软触感

1）核心挑战：许多热处理铝合金（如 6061-T6）延展性有限，在折弯的拉伸区容易产生微裂纹。同时，它们的相对柔软性使其极易发生咬合现象，即材料粘附在模具表面，损坏零件表面质量。.

2）策略：

• 拒绝尖锐，选择宽大半径：避免近零半径的冲头尖端。根据板厚选择冲头半径为材料厚度的 1–2 倍，可大幅降低开裂风险。.
• 涂层选择技巧：使用具有极低摩擦和优异防粘附性能的 CrN（氮化铬）涂层模具——这是防止铝材咬合的终极防线。.
• 预热的艺术：对于特别难加工的牌号或厚板，在折弯线沿线局部预热至 150–200°C。这会暂时软化材料，大幅提升成形性。但必须精确控制温度和加热区域，以避免永久改变材料性能。.

（3）高强度钢（HSS/AHSS）：终极挑战者

1）核心挑战：先进高强度钢的屈服强度是普通钢的数倍，使冲压所需吨位达到极端水平。这不仅考验压力机的极限，还可能在一次冲压中导致灾难性的模具失效。.

2）成功策略：

• 顶级设备与模具：这里不适合使用普通机器。使用具有卓越刚性和充足吨位储备的伺服压力机，配合由 PM 级高速钢或硬质合金镶块制成的优质模具。.
• 应力释放设计：使用有限元分析（FEA）优化模具几何形状。在关键受力点加入应力释放槽或较大的过渡半径，以防止应力集中。.
• 多阶段成形：对于非常厚的板材，放弃“一次成形”的思路。采用“两步法”——先空气弯曲至近似角度，再精确压印。这可大幅降低单次冲压的峰值压力。.

（4）常见材料初始压印参数快速参考表

2. 最大化模具寿命：预防性维护与性能提升

在冲压中，模具是最大的成本变量。将其视为一次性用品是平庸的标志；大师则将其视为需要精心呵护的核心资产。延长其寿命直接转化为利润。.

（1）主动维护：从被动修理到预先警示

1）每日微检：

在每个班次的开始和结束时，使用无绒布和高强度手电筒检查模具的关键工作表面（冲头尖端、模肩）。寻找崩裂、划痕或金属堆积的早期迹象。.

2）定期量化监测：

每月使用制模师显微镜或轮廓仪测量冲头尖端半径。当磨损超过设定阈值（例如 0.02 毫米）时，应安排重磨或抛光，而不是等到完全失效。这种数据驱动的预测性维护可以防止 90% 的灾难性故障。.

3）正确的存储与保养：

在不使用时，模具必须清洁、涂覆高等级防锈剂，并垂直存放在专用的无湿金属柜中。将昂贵的精密模具堆放在木托盘上是对投资的浪费性误用。.

4）润滑的战略价值：

不是可选，而是必需 在压印中，润滑远远超越了“减少摩擦”的作用。它是一种主动的性能提升系统：

• 屏障形成：在模具与工件之间形成耐用的油膜，物理上防止直接金属接触，从源头消除磨损和粘附。.
• 引导材料流动：显著降低界面摩擦，使金属流动更顺畅、更均匀，完美填充模具的每个细节，获得更锋利、更精确的半径。.
• 冷却功能：散发成形过程中产生的大量热量，稳定模具温度，防止热软化和加速磨损。.

5）应用方法：

对于大批量生产，使用自动滚涂或最小量润滑（MQL）系统。这可确保每张板材获得精确、均匀的润滑——比手工涂抹更一致、更有效。.

6）优化模具几何形状：

超越标准思维 标准压印模具是角度匹配的，但高级优化会考虑几何形状如何主动引导材料流动。例如，在模具底部增加一个微小的卸压槽，为挤出的材料提供“压力释放”区域，而不影响最终角度。这可以降低整体吨位需求，并减少冲头尖端的侧向力，大幅延长冲头寿命。.

3. 成本效益分析（ROI）：压印何时能带来最大价值

压印所需的重大投资使其更像一把“手术刀”而非“瑞士军刀”。只有在精确计算经济效益后，才能做出最具战略性的决策。.

(1) 成本比较模型：一张图表决定工艺选择

（2）寻找盈亏平衡的“最佳点” 当高精度和零废品带来的价值完全超过高初始和运行成本的负担时，压印工艺变得最具成本效益。这个“最佳点”通常出现在以下情形：

（3）大规模生产：年产量达到数百万件时，设备和模具成本几乎可以忽略不计。.

（4）安全关键部件：在航空航天和医疗等领域，单个零件失效的成本可能是天文数字。在这里，压印的可靠性不仅是首选——而且是唯一可行的选择。.

（5）下游自动化装配当弯曲零件用于全自动焊接或装配生产线时，Coining 所提供的卓越一致性是保持整条生产线平稳运行并防止昂贵停机的基石。.

(6) 简化的投资回报率（ROI）决策框架:

在做出决定之前，请回答以下问题——最好用量化数据来支持。.

• 价值收益：切换到 Coining 后，通过减少浪费、消除返工、提高产品定价以及减少后续装配问题，每年可以节省或增加多少收益？
• 投资成本：新设备、定制模具和员工培训所需的总支出是多少？
• 运营成本：与当前工艺相比，每年的电费、维护费、润滑剂和模具更换费用会增加多少？

(7) 决策规则当（年度价值收益 – 年度运营成本增加） > （总投资成本 ÷ 预期回报周期）时，投资 Coining 不仅是一个明确且合理的决定，更是一个具有长期战略眼光的举措。.

Ⅵ. 应用案例与故障排查：从真实运营中学习

理论只有在现实实践的熔炉中检验后才有价值。当完美的公式遇到不完美的现实——轻微的材料差异、设备的隐性磨损、细微的环境变化——才会显现对工艺的真正掌握。本章将带你走出理论的庇护所，进入工业运营的高压前线。我们剖析 Coining 在尖端行业的实际应用，为你提供系统的故障排查手册，并从代价高昂的失败中提炼黄金法则，帮助你规避风险、追求卓越。.

1. 跨行业最佳实践

Coining 并非一种通用的弯曲技术，而是一种为特定、苛刻场景设计的精密武器。它的真正价值体现在那些对精度、一致性和可靠性要求达到极限的行业中。.

(1) 汽车制造：构筑装配一致性的基石

1）应用场景：车身结构件，如 A/B/C 柱加强板、座椅导轨、高强度钢防撞梁。这些零件的尺寸一致性直接决定了车身装配精度和被动安全性能。.

2）核心价值：在现代工厂中，每分钟生产一辆汽车，机器人焊接系统没有试错空间。Coining 能够完全消除回弹，生产出数百万个一致的零件，杜绝因公差变化引起的生产线卡顿或焊接质量不佳。它将弯曲从一种"依赖技艺"的技能转变为可预测、可量化的工业数据——这是大规模、高速自动化生产的必要前提。.

(2) 航空航天：在零容差操作中锻造绝对可靠性

1）应用场景：发动机导向叶片、机翼纵梁以及关键的起落架连接件——在飞行过程中承受极端循环载荷和振动。.

2）核心价值：在航空航天领域，“差不多”就意味着“灾难”。微小的角度偏差在数万次飞行循环中被放大，可能成为致命的应力集中点和疲劳裂纹源。Coining 不仅能实现无与伦比的精度（通常优于 ±0.1°），其高压冲压工艺还会在弯曲区域引发显著的加工硬化。这层致密的表面层带有残余压应力，可抑制微裂纹的萌生与扩展，大幅提升疲劳寿命和可靠性。在这里，Coining 不仅是成形方法，更是一种性能提升手段。.

(3) 精密仪器与医疗器械：在微观领域复制完美几何形状

1）应用场景：外科手术器械臂、可植入的骨科固定板，以及高端光学仪器中的微型支架——通常由钛合金、钴铬合金等难成形材料制成。.

2）核心价值：在这些对人类健康或科学突破至关重要的设备中，几何精度是功能性的基础。冲压可生产出其他方法无法实现的锐利、超小的内半径，确保零件之间的完美契合和顺畅运动。在微成形中，微冲压可在不破坏材料晶粒结构的情况下实现微米级公差，保障医疗植入物的生物相容性和长期稳定性。.

(4) 电子产品：将冷金属注入艺术般的精密

1）应用场景：高端智能手机的无缝金属框架、笔记本电脑的铝制外壳、服务器机箱的高密度导轨。.

2）核心价值：在消费电子领域，竞争已从单纯的功能规格转向用户体验和美学。冲压赋予设计师打造锐利、干净、无缝边缘的能力。它可以在薄至0.5毫米的薄壁材料上形成完美的90°弯曲，而不会留下表面痕迹或桔皮纹理，营造出视觉和触觉上都能感受到的精密与高端质感。这种可见且可触的精度，是品牌差异化和感知价值的无形却强大的驱动力。.

2. 常见问题排查指南（问题–原因–解决方案）

将此图表视为车间上的“急救手册”。当问题出现时，应按从最简单到最复杂的原因系统地排查——绝不要依赖猜测。.

3. 从失败中汲取教训：从错误中学习以防止代价高昂的重演

在压印领域，最深刻的智慧通常并非来自顺利、无故障的成功，而是源于从代价高昂的错误中获得的艰难洞察。以下五条教训是用真金白银和制造痛苦换来的——将它们刻入你的工艺DNA。.

(1) 重视前瞻性：预防性维护是你能做的最有利可图的投资

等到模具破裂或机器精度不可逆地丧失时，所付出的停机、废品和订单延误成本将远高于定期维护的费用。在像压印这样高负荷的工艺中，定期的模具检查、抛光、设备校准和系统润滑并不是“成本中心”，而是保护生产和利润的价值创造者。预防永远是成本最低的解决方案。.

(2) 知识定锚：压印并不仅仅是更“硬”的底压

这是最根本——也是最具破坏性——的误解。两者在物理层面必须完全分离：底压利用模具几何形状来“补偿”回弹，但回弹仍然存在；而压印则使用巨大压力驱动完全的塑性流动，彻底消除回弹。混淆它们意味着你从一开始就走错了方向。.

（3）系统思维：成功是所有因素的共振，而不是单一的灵丹妙药

完美的压印源于健康设备、精密模具、稳定材料、适当润滑和优化参数的协同作用。指望仅通过调整吨位来解决所有问题，就像试图只转动一个车轮让汽车前进——这是行不通的。.

（4）力量哲学：“恰到好处”永远胜过“越多越好”

力量是压印的核心，但过度使用则是它的克星。一旦达到完全填充模具所需的临界吨位，任何额外的负荷都没有任何好处——只会以指数级加速模具磨损和机器疲劳。大师追求的是“正确”的力量，而不是“最大”的力量。.

（5）拥抱变量：切勿盲目崇拜‘标准参数表’

材料批次间的差异是制造中的常态。“标准参数表”只能作为起点，绝不是最终依据。卓越需要每批材料的首件试制和精细调整。尊重并适应变量是保证长期质量稳定的唯一途径。.

Ⅶ. 与其他弯曲方法的比较

1. 空气弯曲与压印板材

（1）吨位差异

由于空气弯曲中力量并不直接产生弯曲，空气弯曲通常需要较少的吨位，因此在液压折弯机中很受欢迎。因为金属与模具之间的接触面积很小，在弯曲过程中所需的力量相对较低，这意味着需要的压力更少即可达到所需的弯曲角度。.

对于刚接触这些概念的人来说，理解基础知识是关键；我们的指南 折弯机弯曲基础：初学者指南 提供了一个极好的起点。.

而压印则需要高吨位——通常是空气弯曲的五到十倍——以确保金属完全贴合冲头和模具。这种高压力是实现精确弯曲并最大限度减少回弹的必要条件。.

（2）接触差异 在空气弯曲中，金属与模具的接触面积极为有限，仅有几个接触点，这有助于减少金属表面的磨损和损伤。

而在压印中，金属与工具的接触更加紧密，以确保金属能够完全按照模具的形状弯曲，这可能导致部分金属变薄和变形。.

（3）弯曲角度的确定.

空气弯曲的角度由冲头下降到模具中的深度决定。

The angle of air bending is determined by the depth at which the punch descends into the die.

压印利用高吨位压力使金属完全贴合冲头和模具的精确角度。冲头和模具的角度决定了金属板的弯曲角度。.

(4) 精度等级

压印以高精度和一致性著称。该方法确保金属完全符合模具的形状，从而使回弹最小化并获得高度精确的角度。.

空气弯曲虽然灵活且能够产生各种角度，但更容易受到回弹影响。最终的弯曲角度可能因材料特性和厚度而变化，因此在需要严格公差的应用中可靠性较低。.

(5) 灵活性

空气弯曲由于所需吨位较低且对工具限制较少，在操作后调整弯曲角度方面具有更大的灵活性。.

压印虽然精确，但灵活性较差，因为它需要为精确角度设计的专用工具。在压印后进行调整更具挑战性，因为在过程中施加了高压力。.

2. 底弯与压印

(1) 吨位要求

底弯通常需要的吨位较少——多于空气弯曲但少于压印——因为金属并未完全贴合模具的形状。对于较大的弯曲半径，底弯所需吨位与空气弯曲大致相同。.

压印需要更大的吨位以确保金属完全符合冲头和模具的形状。.

(2) 机制

底弯是将板材压入模具直至其完全接触表面，这有助于减轻回弹，但不能保证完全符合模具形状。为了获得某一角度，需要使用角度稍微更尖锐的工具，以补偿板材释放后自然发生的回弹。.

压印采用类似原理，但施加显著更高的吨位，以确保金属完全流入模具形状，从而得到与模具完全匹配的精确弯曲。.

(3) 材料贴合度

底弯与压印的不同之处在于冲头和模具并未与金属完全接触。.

压印可以确保金属完全按照模具形状弯曲，从而获得更精确的结果。.

3. 对比表

总之，与压印相比，空气折弯所需吨位更少，接触点少，其折弯角度可能与压印不一致。由于底部折弯所需吨位比压印少，材料不会完全贴合模具的折弯角度。而压印需要更大的吨位，并能实现高一致性和高精度的折弯。.

Ⅷ. 常见问题解答

1. 什么是折弯机压印，它与其他成形工艺有何不同？

折弯机 压印是一种高精度金属成形技术，通过折弯机施加巨大压力，在金属板材上形成细致且精确的形状。.

与冲压或折弯等其他成形工艺不同，压印通过使材料发生塑性变形并完全填充模具型腔，确保更高的尺寸精度和表面光洁度。这使其特别适合生产公差严格、结构复杂的零件。.

2. 哪些材料最适合折弯机压印？

具有良好塑性变形特性的材料最适合折弯机压印。铝、黄铜、铜以及某些等级的钢因其延展性强、成形后能保持精确形状而被广泛使用。.

此外，具有均匀晶粒结构的材料在压印中表现更好，能确保稳定可靠的结果。.

3. 精密压印对制造业有何益处？

精密压印通过高效生产高公差、复杂零件，为制造业带来益处。该工艺确保零件尺寸和表面光洁度的一致性，这对需要严格规格的应用至关重要。.

航空航天、汽车和电子等行业通过精密压印提升产品可靠性、减少装配错误、降低废品率，从而实现整体成本节约和性能提升。.

4. 折弯机压印常见的挑战有哪些？

折弯机压印面临多种挑战，包括需要高吨位设备来施加必要的压力、精确控制工艺参数以防止缺陷，以及由于高压力导致的模具磨损。.

此外，实现材料流动均匀并避免回弹需要精细的工艺设置和控制。应对这些挑战通常需要使用先进的模具材料、引入实时监控系统，并严格遵守维护计划。.

如果您正面临这些问题或希望优化工艺，欢迎 联系我们 进行专家咨询。.

5. 什么是折弯机模具？

折弯机模具是一种由折弯机使用来成形和加工板材的工具。该工具由各种部件组成，不同的模具由不同的部件构成。它主要通过改变成形材料的物理状态来实现工件形状的加工。.

要查看我们提供的模具和机械的范围，您可以浏览我们的 宣传册.

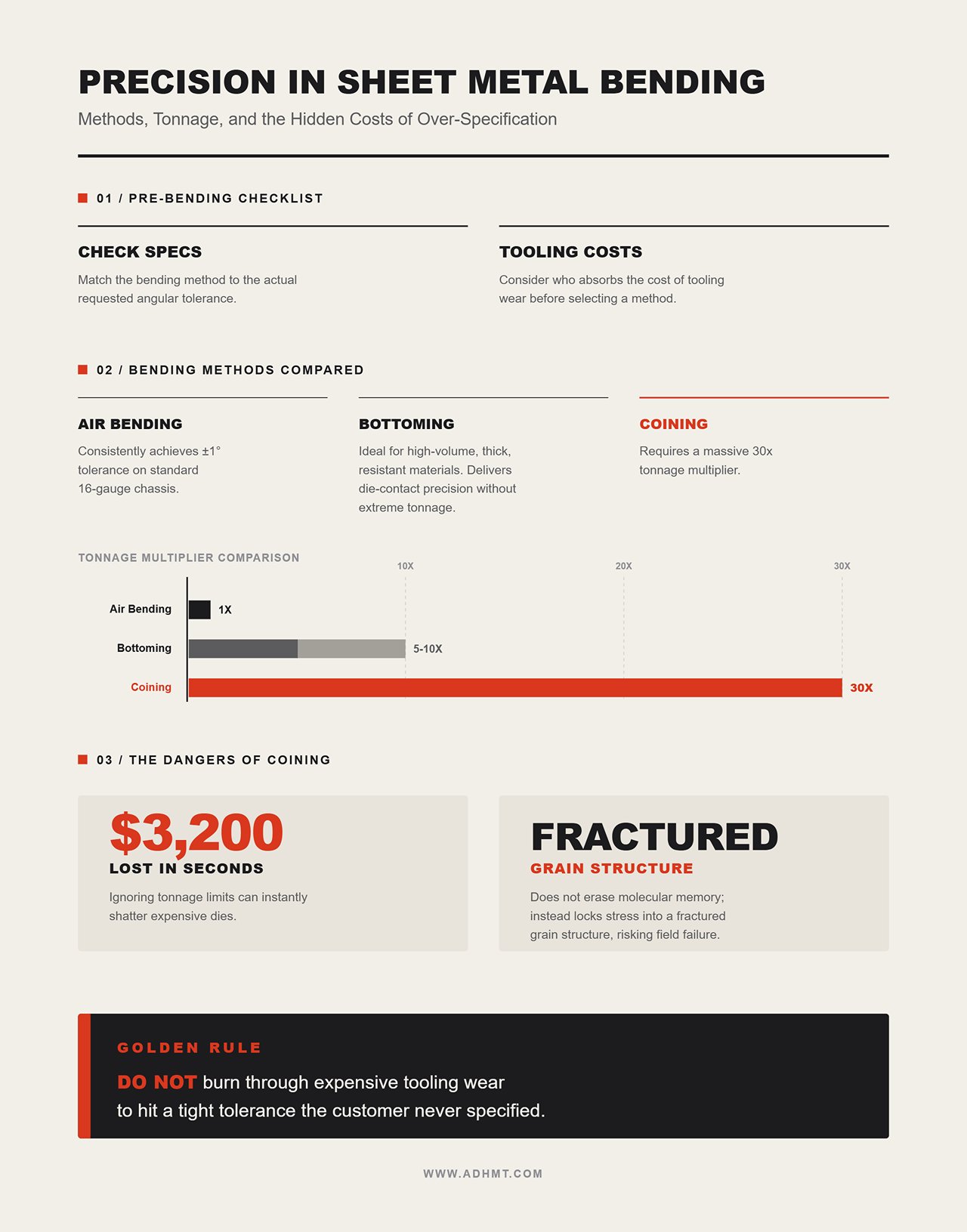

下载高清信息图
